KASUTUSJUHEND LD 24-6 180 Flex

Kasutatud sumbolid 260
Teie ohutuse heaks 260
Mura- ja vibratsioon 264
Tehnilised andmed 265
Ulevaade 266
Kasutusjuhend 267
Hooldus ja korrashoid 269
Jaatmekaitlus 270
Mügigarantii 270

Kasutatud sumbolid

HOIATUS!

Tähistab otsest ahvardavat ohtu.

Juhise eiramine voib loppeda surmavalt voi tekitada raskeid vigastusi.

ETTEVAATUST!

Tāhistab ohtlikku olukorda.

Juhise eiramine voib pojhjustada vigastusi voitekitada materiaalset kahju.

MÄRKUS

Tāhistab olulist informatsiooni vōi nouannet kasutajale.

Sumbolid seadmel

Vigastusohu vähendamiseks
lugege kasutusjuhend lábi!

Kanda silmakaitset!

Kanda kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 270)!

Tööttage alati kahe käega!

CE margis

UKCA margis

Teie ohutuse heaks

HOIATUSI

Enne elektritööriista kasutamist lugeda LABi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• lisatud brošür „Üldised ohutusjuhised" elektrööristadega käsitsemisel (vihikud-nr 315.915),
• toökohal kehtivad onnetusjuhtumite
  arahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata vöib käsitsemisel tekkida olukord, mis vöib ohustada seadmega toötaja vöi kolmanda isiku elu ja tervist, kahjustada seadet ennast vöi tekitada muud varalist kahju. Kasutada elektritööriista ainult

• selleks ette nähtud otstarbel,
• tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti korvaldada.

Otstarbekohane kasutamine

Betoonilhvija LD 24-6 180 on ette nähtud

• professionaalseks kasutamiseks toostuses ja käsitiöünduses,
• betooni, krohvi, porandabeteoni, liivakivi, šamoti ja asfaldi kuivalt lihvimiseks ning tasandamiseks,
• betoonilt ja betoonpörandalt varvi ning liimijälgede mahalihvimiseks,
• kasutamiseks firma FLEX poolt sellele seadmele pakutavate teemanttarvikutega, kusjuures minimaalne pörete arv peab olemä vähemalt 6.500 p/min.

Löike-, abrasiiv-, lamellketaste ja harjastega ketasharjade kasutamine ei ole lubatud.

Betoonilihvija LD 24-6 180 kasutamisel
uhendada M-klassi tolmuimeja.

Ohutusjuhised

HOIATUS!

Lugege labi kok ohutusnouded ja juhised. Ohutusnuete ja juhiste mittetaitmise tagajarjel voib tekkida elektrilook, puhkeda tulekahju ja/voi tekkida rasked kehavigastused. Hoidke kok ohutusnouded ja juhised alles, et neid ka hiljem lugeda.

Konesolevat elektritöörista kasutada lihvmismasinana. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest.

Kui te ei järgi nimetatud opetusi, voib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/voi tekkida tosised vigastused.

Käesolev elektröörist ei sobi liivapaberiga lihvmiseks, traatharjaga toötlemiseks, poleerimis- ja lõiketödeks.

Kui elektriseadmega tehakse toid, mille jaoks see ei ole ette nahtud, voivad tekkida ohtlikud olukorrad voi vigastused.

• Arge mutke seda elektrilist toöriista toötama viisil, mis pole toöriista tootja poolt spetsiaalselt kavandatud ja ette nähtud.

Selline ümberehitamine voib pöhjustada kontrolli kaotuse ja tekitada tõsiseid kehavigastusi.

• Arge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööristaga tõtamiseks ette nainud või soovitanud.

Ainuuksi see, kui te saate tarviku elektritoreiista kulge kinnitada, ei tahenda veel, et sellega saab ka ohutult tootada.

Tarviku lubatud poored peavad olemahahemalt nii suured, kui on elektritöoriista maksimaalsed poored.

Tarvik, mis poorleb lubatust kiiremini, viob puruneda ning ei pusi korralikult paigal.

Tarviku välisläbimööt ja paksus peavad vastama elektritööriista mōtutele.

Valede mõötmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole voimalik piisavalt kontrollida.

Tarviku kinnituse mōṭmed peavad vastama elektritööriista kinnitusdetailide mōṭmetele.

Elektröörista paigaldusriistvaraga mitte kokku sobivad tarvikud ei pusi tasakaalus, vibreeirivad liqsalt ja voivad pohjustada seadme üle kontrolli kaotamise.

• Arge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid voi kulumisjalgi. Kui elektritöoriist voi tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, voi vötke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised laheduses viibivad inimesed pörreva tarviku juurest eemale ning laske seadmel maksimaalsete pörretega toötada minut aega.

Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

Kandke isikukaitsevahendeid. Soltuvalt too iseloomust kandke kogu nagu katvat naomaski, silmakaitset voikaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid voi spetsiaalset polle, mis kaitseb teid väikeste lihvmis- ja materjaliosakeste eest.

Silmi taleks erinevate toöde puhul kaitsta ohku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema tootamisel

tekkiva tolu eest. Pikemat aega mura kaes tootamise tagajarjel voib tekkida kuulmiskadu.

Hoolitsege selle eest, et teised inimesed jäaksid teie toöpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb toöpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali voi purunenud tarviku kuljest voib üles lennata tukikesi, mis voivad pohjustada vigastusi ka otsesest toöpiirkonnast kaugemal.

Tööde teostamisel, kus seade voib kokku puutuda peidetud elektrijuhtmetega voi minna vastu seadme enda vorgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest.

Kokkupuude pingestatud juhtmetega voib pingestada ka seadme metallosad ja pohjustada elektrilooigi.

■ Hoidke vorgukaabel pörlevatest tarvikutest eemal.

Seadme üle kontrolli kaotamisel vöib seade vörgukaabli lábi lõigata voi minna vastu vörgukaablit ning tommata teie kae voi kasivarre vastu pörlevat tarvikut.

• Arge pange elektritööriista kunagi enne käest ára, kui tarvik on täielikult seisma jänud.

Pörrev tarvik vöib minna vastu pinda,
millele te soovite seda asetada, ning te voite
kaotada kontrolli elektròöräista üle.

• Arge jätke elektritöörlista ühest kohast teise viimise ajaks käima.

Teie roivad voivad kogemata puutada vastu poorlevat tarvikut ning tarvik voib teid vigastada.

Puhastage regulaarselt omalelektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tombab
korpusesse tolu ning suur kogus
metallitolmu voib pohjustada elektrisi
ohtusid.

Arge kasutage elektritööriista suttivate materjalide lahedral.

Sädemed voivad need materjalid polema sùdata.

• Arge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee voi muu jahutusvedeliku kasutamine voib pohjustada elektrilogi.

Eriohutusnõuded lihvmiseks

■ Kasutage ainult teie elektritöörijaoks ette nähtud lihvmisvahendeid ning nendele lihvmisvahenditele ette nähtud kaitsekatteid.

Lihvimisvahendid, mis ei ole elektritööristaga tootamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud.

■ Kaitsekate peab olema elektri-tööristale kindlalt kinnitatud ja seadistatud nii, et see pakub maksimaalset kaitset, s.t nii, et seadme kasutaja poole jaab lihvmisvahendi kõige väiksem avatud osa.

Kaitsekate peab kaitsma seadme kasutajat materjali kuljest lahti tulevate osakeste ning selle eest, et seadme kasutaja ei puutuks kogemata vastu lihvmisvahendit.

■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nahtud.

Näiteks: ärge kunagi lihvige teemantlihvtalla servaga. Teemantlihvtaldade puhul kasutatakse materjali eemaldamiseks lihvtalla alumist poolt. Surve avaldamine küljele voib lihvmisvahendi ára lohkuda.

■ Kasutage teie poolt valitud tarviku jaoks alati oige suuruse ja kujuga tervet kinnitusaarikut.

Sobivad aarikud toestavad tarvikuid ja vahendavid nende purunemise ohtu.

■ Arge kasutage suurremate elektritööristade arakulunud tarvikuid.

Suuremate elektritooriistade tarvikud ei ole ette nahtud väiksemate elektritooriistadega suurematel pöretel tootamiseks ja voivad puruneda.

Tagasilök ja vastavad ohutusjuhised

Pörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise voi kiilumise tagajärjel tekib akilise reaktsoonina tagasilöök.

Blokeerumisel seiskub pörrev tarvik järsult. Kontrollmatult toottava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pörlema tarviku pörlemissuunale vastupidises suunas.

Kui naiteks lihvketas haakub voi blokeerub toedeldavas materjalis, vob lihvetta serv, mis tungib toedeldavasse materjali, kinni jada ning murduda voi tekitada tagasilogi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole voi temast eemale, soltuvalt sellest, kummale poole ketas kinni jaanud kohas poorles. Niisuguses olukorras voivad lihkvettad ka puruneda.

Tagasilok tekib elektritoreiista vale voipuuduliku kasutamise tagajarjel. Seda saabvaltida sobivate, jargnevalt kirjeldatudettevaatusabinoude rakendamisega.

■ Hoidke elektritööristast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis voimaldab tagasilöogi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöogijoudude voi reaktsoonimomentide üle voimalikult suur. Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöogijoudusid ja reaktsoonimonte kontrolli all.

■ Arge kunagi pange kätt poörleva tarviku lahedale.

Tagasilooigi tekkimisel vioib tarvik joosta üle teie kae.

Vältinge omahekagasa seda piirkonda,kuhuelektritöoriisttagasilogitekkimisel liigub.

Tagasilöogijou mōjul hakkab elektritoöriist blokeerunud kohas liikuma lihvketta pörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Valtige tarvikute toedeldavlt detaililt eemalehuppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja pörkumisel kergesti kinni. Tagajäreks on kontrolli kaotamine võitagasilögi teke.

■ Arge kasutage ketiga voi hammastega saelehte.

Nende tarvikute kasutamisel tekib sagedamini tagasilook voi kontrolli kaotamine seadme üle.

Ohutusalane lisateave

■ Kasutada ainult valitingimuste jaoks ettenahtud pikendusjuhet.
Ei soovitata kasutada pliivärvide lihvmiseks. Seda peaks tegema ainult vastav spetsialist.
- Mitte töedda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, suttivate voi plahvatusohtlike tolmude kaes tootamisel tuleb rakendada kaitseabinüsid. Kanda tolmumaski. Kasutada imemisseadet.

MATERIALNE KAHJU! Andmeplaadile margitud pinge peab vastama kohalikule vorgupingele.

Mura- ja vibratsoon

Mura- ja vibratsiooni naitajad on saudud EN 62841 kohaselt.

Seadme tuupiline A-vaartuse muratase:

Helirohutase:96 dB(A);
- helivöimsuse tase: 104 dB(A);
- Maaramatus: K = 3 dB.

Vibratsiooni koguvärtus (betoonpindade lihvmisel):

• emissiooni väärus: a h = 6,7m^2s
• Maäramatus: K = 1,5 m/s

ETTEVAATUST!

Antud moötevaartused kehtivad uute seadmete kohta. Igapäevases toös mura- ja vibratsiooni naitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni
tase on mõdetud juhendi EN 62841
standarditud mõotmismeetodi järgi ning seda
võib kasutada elektriliste tõöristade
omavaheliseks vördlemiseks. Sobib ka
vibratsiooni koormuse esialgseks
hindamiseks. Antud vibratsiooni tase kehtib
elektrilise tõörista jaoks ette nähtud kasutuste
kohta.

Kui elektrilist tooriista kasutatakse muuks otstarbeks, muude tarvikutega voi ei hooldata nouetele vastavalt, vovad tekkida korvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus voib kogu tooaja loikes tunduvalt suureneda.

Vibratsiooni koormuse tapsel hindamisel taleks
arvestada ka aegu, mil tooriist on valja
lulitud voi kull kib, ent Sellega ei tootata.
See voib vibratsiooni koormust kogu tooaja
loikes tunduvat vahendada.

Märake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni moju eest, nt elektrilise tooriista ja tarvikute hooldamine, organiseeritud tooprotsside korraldamine, puuda alati hoida kaed soojad.

ETTEVAATUST!

Kui helirohk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

Seadmetüüp		LD 24-6 180
Toode Betoonilihvija
Vörgupinge V/Hz 230/50
Vöimsustarve W 2.400
Väljundvöimsus W 1.440
Pöörded p/min 6.500
Töörista kinnitus M14
Ketta max lübimõesot mm 180
Kaitseklass /II		☐
Kaal kg 6,6

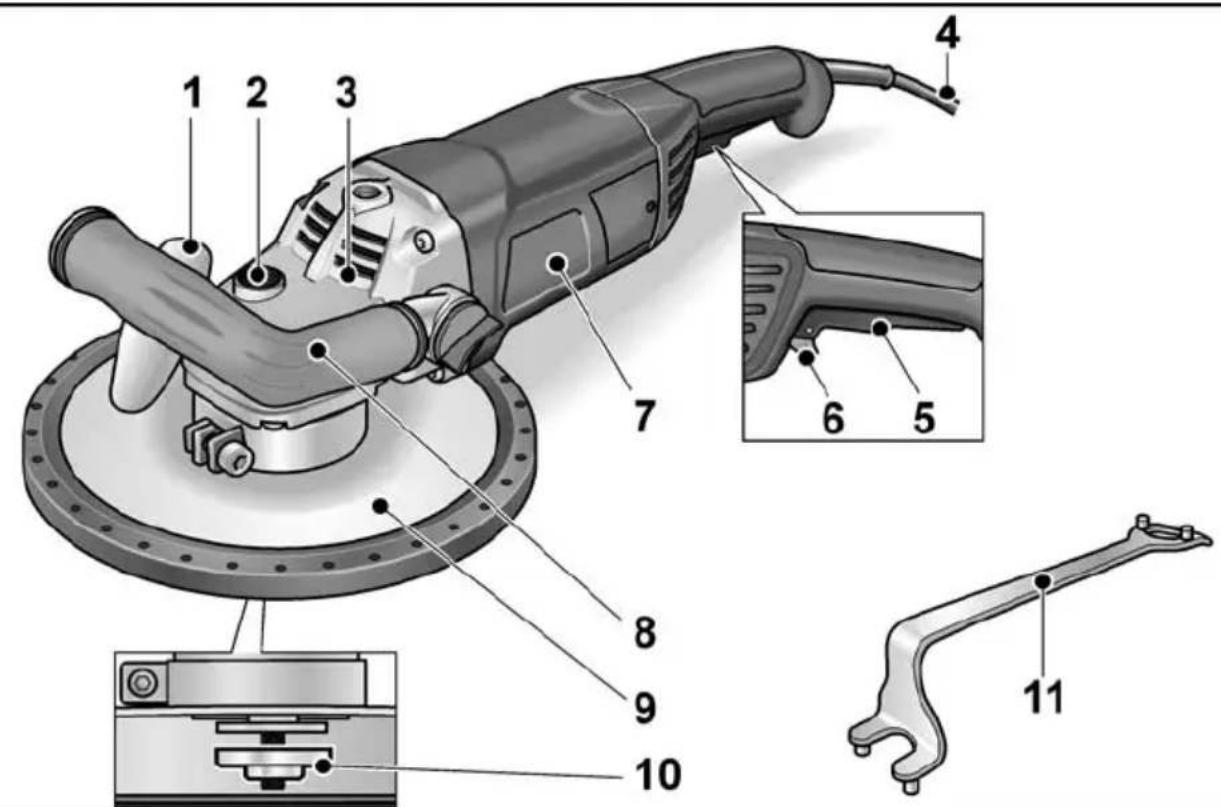

Ulevaade

1 Tolmuimemise ühendusava
2 Spindli Lukustus

Spindli lukustamiseks tooriista vahetamisel.

3 Ajaminehhanismi pea

Ohuavaga ja pörlemissuuna noolega.

4 Vorgupistikuga 4,0 m ühenduskaabel
5 Sisse-/valjaluliti
6 Sisselulitustoke/arreetermisnupp

Takistab seadme kontrollimatut
käivitumist ja fikseerib luliti (5)
púsirežiimil.

7 Andmesilt *
8 Käepide, reguleeritav
9 Kaitsekate kummist aratombe rongaga
10 Kinnitusmutter
11 Peatusvoti
* ei ole pildil kujutatud

Kasutusjuhend

HOIATUS!

Enne igasuguste toode alustamist elektrtooriista juures tommata pistik pistikupesast valja.

ETTEVAATUST!

Vorgupinge peab vastama seadme andmeplaadil nimetatud pinge andmetele.

Enne kasutuselevottu

Votta elektritooriist ja tarvikud pakendist valja ja kontrollida üle, kas koki osad on olemas ning kas need ei ole saanud transpondi kaigus kahjustada.

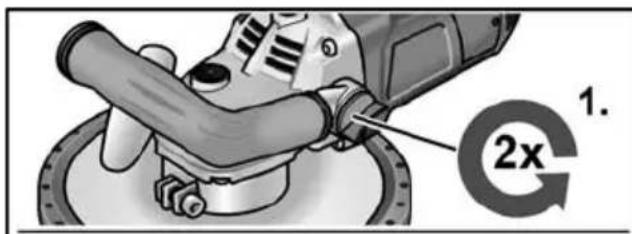

Käepideme reguleerimine

1. Keerata käepideme reguleerimisnuppu ca 2 pöret vastupäeva lahti.

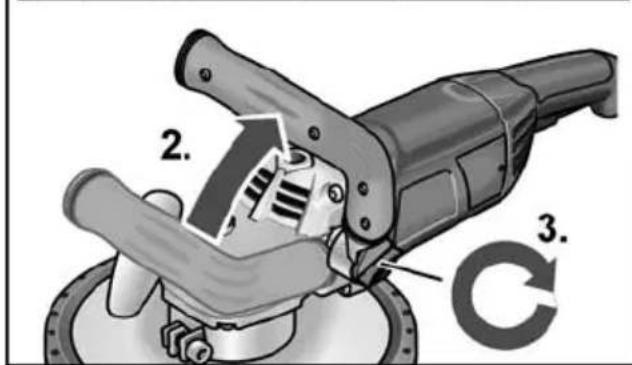

2. Seada käepide soovitud asendisse (15° lukustusasend). Kontrollida lukustust!
3. Keerata käepideme reguleerimisnupp
   päripäeva kinni.

MÄRKUS

Vajaduse korral voib kä epideme paigaldada elektröoriistal teisele poole.

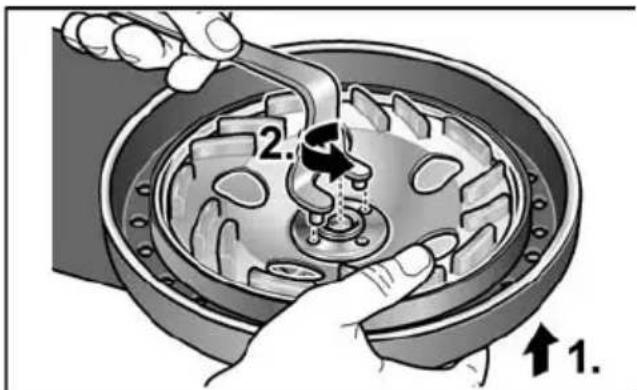

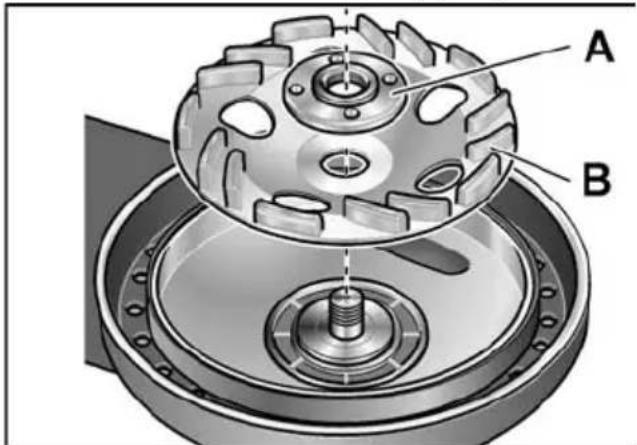

Lihvimistarvikute paigaldamine ja vahetamine

Vajutada spindli lukustusele ja hoida seda allavajutatud asendis (1.).
Keerata kinnitusmutter peatusvotmega spindli kuljest laht ja votta maha (2.).
Asetada teemantlihtald (B) oigesti sisse.

Keerata kinnitusmutter (A), tugiaaris ülevalpool, spindlile.
Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
Keerata kinnitusmutter peatusvotmega kinni.

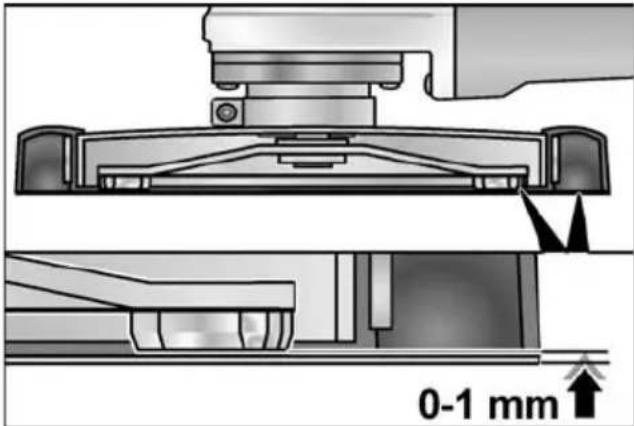

Kontrollida kaitsekatte asendit:

Kummist imemisrongs peab ulation ca 0-1 mm lihvtallast ettepoole. Vajaduse korral korrigeerida (vt „Reguleerida kaitsekatet").

Panna pistik pistikupessa.
Lulitada elektritoorist sisse (mitte fikseerida) ja lasta ca 30 sekundit kia. Kontrollida disbalansi ja vibratsionide suhtes.
Lulitada elektritoorist valja.

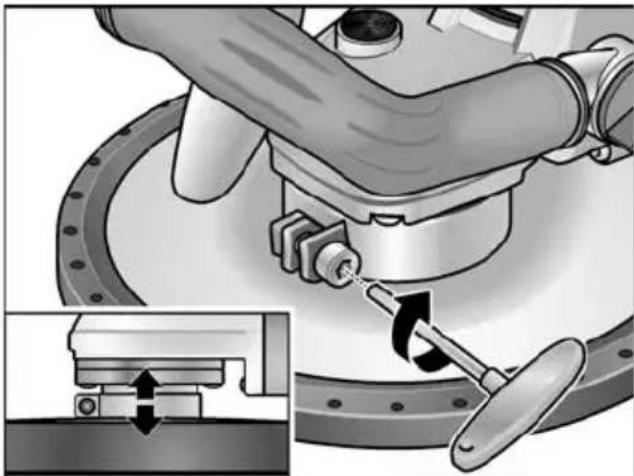

Reguleerida kaitsekatet

i MArkus Kummist imemisrongs peab ulationa ca 0-1 mm lihvtallast ettepoole. Teemantlihvtalla kulumist saab korligeerida kaitsekatte korguse reguleerimisega.
Keerata lahti kaitsekatte kruviuhendused.

Seadistada kaitsekate soovitud korgusele.
Keerata kruvid kinni.

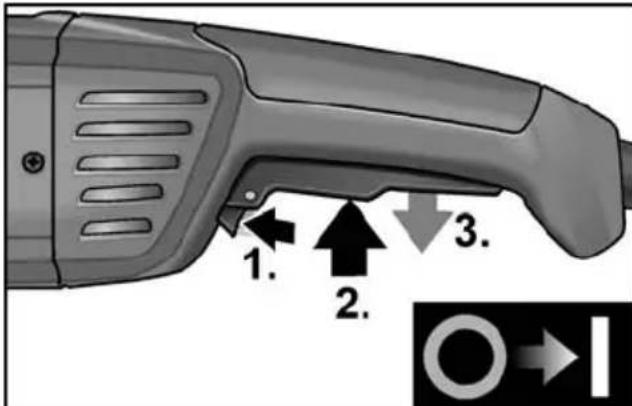

Elektritoöriista sisse- ja valjalulitamine Lukustuseta lühirežiim:

1. Vajutada sisselulitustokisele ja hoida kinni.
2. Vajutada lulitile.
3. Valjalulitamiseks lasta luli tahti.

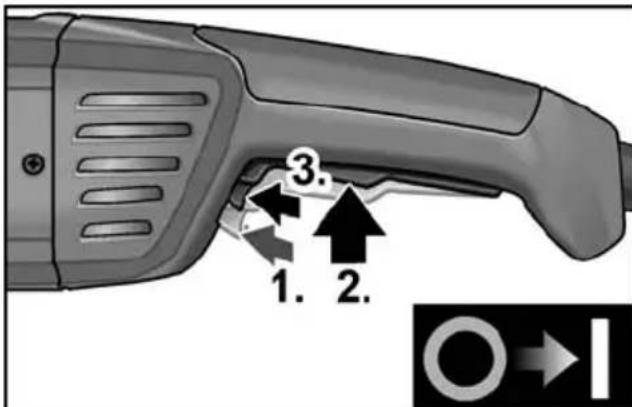

Lukustusega püsirežiim

1. Vajutada sisselulitustokisele ja hoida kinni.
2. Vajutada lulitile ja hoida see allavajutatud asendis.
3. Vajutada arreeterimisnuppu.

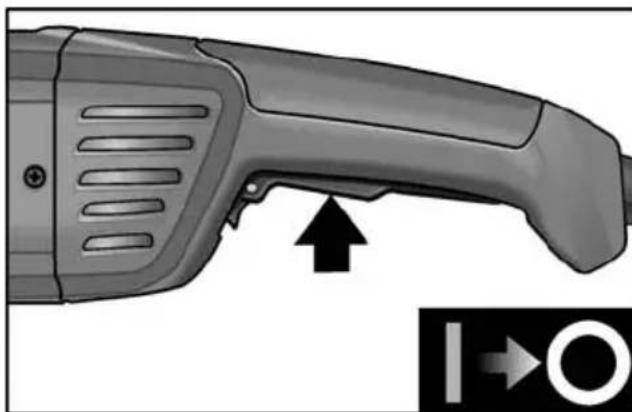

1. Valjalulitamiseks vajutada korraks lulitle ja lasta siis lahti.

Imemisseadme kasutamine

i MÄRKUS

Soovitame kasutada FLEX spetsiaaltolmuimejat M klassi.

Tommata imemisvoolik labi vooliku hoidja ja kinnitada kaitsekatte uhendustoru juurde.
Uhendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Vajaduse korral kasutada sobivat adapterit.

i MÄRKUS

Kui teie tolmuimeja jaoks peaks olemavaja spetsiaalset ühendustoru (s.t mingit muud kui 32mm / 36mm standard-ühendustoru, mis kuulub elektritooriista tarnekomplekti), vo'tke vajaliku adapteri muretsemiseks ühendust omatolmuimeja tarnijaga.

Elektritööriistaga toötamine

HOIATUS!

Pörorlev lihvtald ei tohi puutuda vastu teravaid esileulatuvaid esemeid.

Tagasilögi tekkimise oht! Lihvtald voib kahjustuda. Kahjustunud voi tugevalt kulunud lihvtald tuleb tingimata uue vastu valja vahetada.

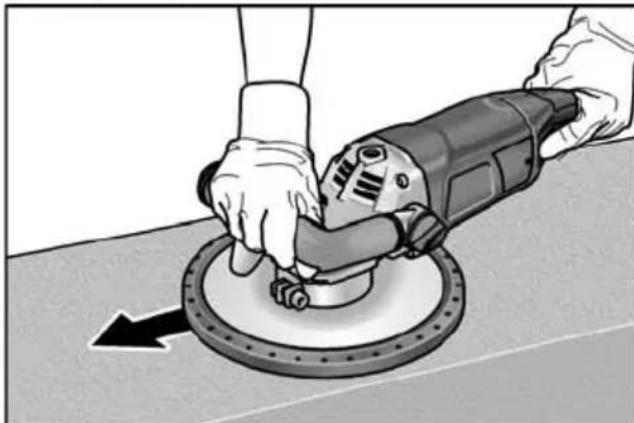

ETTEVAATUST!

Elektritööristast hoida alati kinni kahe käega!

1. Kinnitada lihvimistarvik.
2. Ühendada imemisseade.
3. Ühendada vörgupistik pistikupessa.

4. Lulitada imemisseade sisse.

5. Lulitada seade sisse.

6. Asetada betoonilihvija toopinnale. Kummist imemisrongas peab olemataopinnaga tasa.

1. Et lihvtalla ja toedeldava pinna vahel tekiks kontakt, tuleb suurendada survet. Selleks liigutada lihvijat kattuvate liigutustega.

Kummist aratombe rongas

Vahetada kummist aratomberongas valja, kui see on kahjustunud voi liigselt kulunud. Seda saab tellida igast FLEXi klienditeeninduskeskusest (tellmisnumber: 258 626).

Hooldus ja korrashoid

HOIATUSI!

Enne igasuguste toode alustamist elektrtooriista juures tommata pistik pistikupesast valja.

Puhastamine

HOIATUS!

Mitte kasutada vett ja vedelaid pesuvahendeid.

Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruohuga.
■ Kaitsekatet puhastada kuiva suruohuga.

Remonttödd

Remonttoid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

i MÄRKUS

Garantii ajal ei tohi neid kruvisid mootori
korpusel lahti keerata. Sellest
mittekinnipidamisel kaotab totja garantii
oma kehtivuse.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja katalooge.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel loigata toitejuhe ara ning teha see nii kasutuskolmatuks.

Ainult EL rikkidele

Arge visake elektrilisi tooriistu olmeprugi hulka!

Euroopa direktiivi 2012/19/Eü elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi toöriistu eraldi ninganda need keskkonnassäastlikku jäätmete taaskasutamisele.

i MÄRKUS

Teavet jaatmekaitluse voimaluste kohta saate muuja kaest!

Mügigarantii

Uue seadme ostmisel annab FLEX

2-aastaste tootjagarantii, mis algab masina muggikuupaevast lopptarbijale. Garantii kehtib ainult puuduste kohta, mis on seotud materjali ja/voi tootmis-vigadega, voi siis, kui toode ei vasta lubatud omadustele.

Garantiinodre reguleerimiseks tuleb seadmele lisada originaalostukviitung, millele on margitud ostukuupaev.

Garantiiremonti tohivad teostada ainult firma FLEX poolt selleks volitatud tökojad voi teeninduspunktid.

Garantiinõude aluseks on seadme
sihipärane kasutamine. Garantii ei kehti
kulvate osade, oskamatu käsitsemise,
tavalise kulumise, osaliselt voi täielikult
demonteeritud masinate ega kahju kohta,
mis on tekkinud masina ülekoormuse,
mitteheakskiidetud, defektsete voi valesti
kasutatud tarvikute kasutamise tagajärjel.

Kahju, mis on tekkinud masina labi tarvikule voi toorikule, jou rakendamise, jatkukahjuna kliendi voi kolmanda isiku asjakohatu voi mittepiisava hoolduse tagajarjel, vora jou voi vorkehade, nt liva ja kivide ning kasutusjuhendist mittekinnipidamise, nt vale vorgupinge voi vooluliigiga uhendamise totu,

ei kuulu garantii korras huvitamisele.

Garantii kehtib töriistade ja tarvikute kohta ainult siis, kui neid kasutatakse masinatega, mille jaoks need olid ette nāhtud vōi lubatud.

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja toö katkemisest tingitud tulukaotuse eest, mille pöhjustab toode voi olukord, mis ei voimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille pohjustab toote asjakohatu kasutamine voi toote kasutamine koosteiste tootjate toodetega.

Turinys

Tootjana kinnitame omal vastutusel, et allpool loetletud tootedja nendega seotud tootetubid²¹ ning osa- ja seerianumbrid²² vastavad kogile allpool loetletud asajakhastele maarustele ja direktiividele⁴¹ ning et kohaldatud on jargmiharmoneeritud standardeiP. Tehnilise dokumentatsiooni eest vastutav isik.⁶¹

It C@ Atitikties deklaracija
