BEDIENUNGSANLEITUNG LD 24-6 180 Flex

Zu Ihrer Sicherheit 3

Gerausch und Vibration 7

Technische Daten 8

Auf einen Blick 9

Gebrauchsanweisung 10

Wartung und Pflege 12

Entsorgungshinweise 13

Garantie 13

Verwendete Symbole

WARNING!

Bezeichneteineunmittelbar drohende Gefahr.BeiNichtbeachtendesHinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnete eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschaen.

HINWEIS!

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Zur Verringerung eines

Verletzungsrisikos

Bedienungsanleitung lessen!

Augenschutz tragen!

Gehorschutz tragen!

Entsorgungshinweis für das

Altgerat!

(SieheSeite13)

Immer mit zwei Handen arbeiten!

CE-Label

UKCA-Label

Zu Ihrer Sicherheit

WARNING!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

• die vorliegende Bedienungsanleitung,

• die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),

• die für den Einsatz geltenden Regeln und Vorschriften zur Unfallverhütung.
  Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten Sicherheits-technischen Regeln gebaut.
  Dennoch konnen bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.
  Das Elektrowerkzeug ist nur zu benutzen

• für die bestimmungsgemäße Verwendung,

• in Sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäß Verwendung

Der Betonschleifer LD 24-6 180 ist bestimmt

• für den gewerblichen Einsatz in Industrie und Handwerk,
• zum trockenen Schleifen und Glätten von Beton, Putz, Estrich, Sandstein, Schamotte und Asphalt,
  zum Abschleifen von Anstrichen und Kleberresten auf Beton oder Estrich,
  zum Einsatz mit Diamantwerkzeugen, die von FLEX für diesen Gerät angeboten

werden und für eine Drehzahl von mindestens 6500 U/min zugelassen sind.

Die Verwendung von Trenn-, Schrupp-, Fächerschleifscheiben oder Drahtbürsten ist nicht zulässig.

Bei Verwendung des Betonschleifers LD 24-6 180 ist ein Staubsauger der Klasse M anzuschreiben.

Sicherheitshinweise

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

• Dieses Elektrowerkzeug ist zu verwenden als Schleifer. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten.

Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.

• Dieses Elektrowerkzeug ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren und Trennschleifen.

Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursichen.

• Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist.

Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften
Körperverletzungen führen.

• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde.

Nur weil Sie das Zubehör an Ihrlem Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.

Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Auendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß-angaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehens sich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.

• Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Ein-satzwerkzeug. Wenn Sie das Einsatz-werkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen.

Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

Tragen Sie persönliche Schutzaus-rüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt.

Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei

verschieden Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Larm ausgesetzt sind, können Sie einen Hörverlust erleiden.

Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung,tragen.

Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

• Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann.

Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern.

Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.

• Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist.

Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen.

Ohre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohlen.

■ Reinigen Sie regelmäßig die Lüftungsschlitze Ihrches Elektrowerkzeugs.

Das Motorgeläsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

• Verwenden Sie das Elektrowerkzeug nicht in der Höhe brennbarer Materialien.

Funken können diese Materialien entzünden.

■ Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern.

Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

Besondere Sicherheitshinweise zum Schleifen

• Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube.

Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers gezigt offen zur Bedienperson.

Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden.

Zum Beispel: Schleifen Sie nie mit der Seitenfläche eines Diamantschleiftellers. Diamantschleifteller sind zum Materialabtrag mit der Unterseite des Schleiftellers bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

• Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für das von Ihnen gewählte Einsatzwerkzeug.

Geeignete Flansche stützen die Einsatzwerkzeuge und verringn so die Gefahr eines Bruchs.

• Verwenden Sie keine abgenutzten Einsatzwerkzeuge von größeren Elektrowerkzeugen.

Einsatzwerkzeuge für große Elektrowerkzeuge sind nicht für die hohenen Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben.

Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

■ Bringen Sie ihre Hand nie in die Nähesich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Meiden Sie mit Ihrkörper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

• Verwenden Sie kein Ketten- oder gezähntes Sageblatt.

Solche Einsatzwerkzeuge verursachen)\ haufig einen Rückschlag oder den Verlust\ der Kontrolle über das Elektrowerkzeug.

Weitere Sicherheitshinweise

Nur für den Außenbereich zugelassene Verlängerungskabel verwenden.
Das Abschleifen von Bleifarben wird nicht empfohlen. Das Entfernen von Bleifarben sollen nur vom Fachmann unternommen werden.
Keine Materialienbearbeiten,bei denengesundheitsgefahrtdendeStoffe freigesetztwerden (z.B.Asbest).Schutzmaßnahmentreffen,wenn gesundheitsschädliche,brennbare oder explosive Stäubeentstehenkonnen.Staubschutzmasketragen.Absauganlagen verwenden.

Sachschaden!

• Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Gerausch und Vibration

Die Gerausch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel: 96 dB(A);
- Schalleistungspegel: 104 dB(A);
- Unsicherheit: K = 3 dB.

Schwingungsgesamtwert (beim Schleifen von Betonflächen):

Emissionswert: a b = 6,7m^2s
- Unsicherheit: K = 1,5 ~m / s

VORSICHT!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Gerausch- und Schwingungswerte.

HINWEIS!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die

hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-belastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehorschutz/TRagen.

Technische Daten

Gerätotyp	LD 24-6 180
Produkt Betonschleifer
Netzspannung V/Hz 230/50
Leistungsaufnahme W 2.400
Leistungsabgabe W 1.440
Drehzahl U/min 6.500
Werkzeugaufnahme M14
Max. Scheibendurchmesser mm 180
Schutzklasse /II
Gewicht kg 6,6

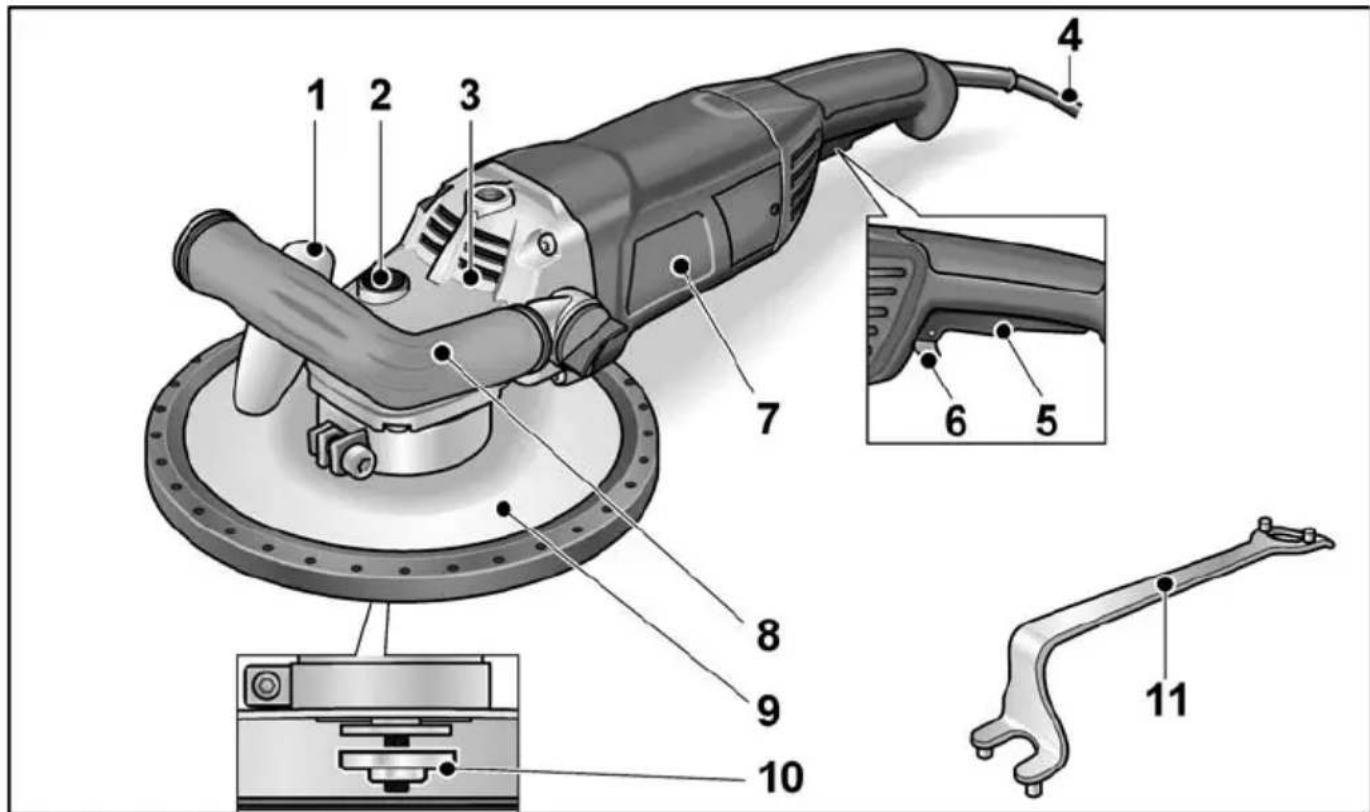

Auf einen Blick

1 Anschlussstutzen für Absaugung
2 Spindelarretierung

Zum Feststellen der Spindel beim Werkzeugwechsel.

3 Getriebekopf

Mit Luftaustritt und Drehrichtungspfel.

4 Anschlusskabel 4,0 m mit Netzstecker
5 Ein-/Ausschalter
6 Einschaltspere/Arretierungsknopf

Verhindert ungewollen Anlauf des Gerätes und arretiert den Schalter (5) im Dauerbetrieb.

7 T y p s c h i l

8 Handgriff, einstellbar
9 Schutzhaube mit Gummi-Absaugring
10 Spannmutter
11 Anhalteschlüssel

* nicht dargestellt

Gebrauchsanweisung

WARNING!

Vor allen Arbeiten am Elektrowerkzeug Netzsteckerziehen.

VORSICHT!

Die vorhandene Netzspannung und die Spannungsangabe auf dem Typenschild müssen übereinstimmen.

VorderInbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

Handgriff einstellen

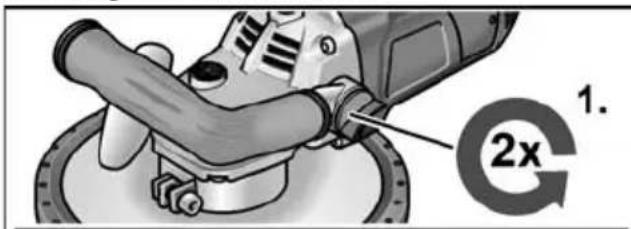

1. Drehknopf für Handgriffeinstellung ca. 2 Umdrehungen gegen den Uhrzeigersinn offen.

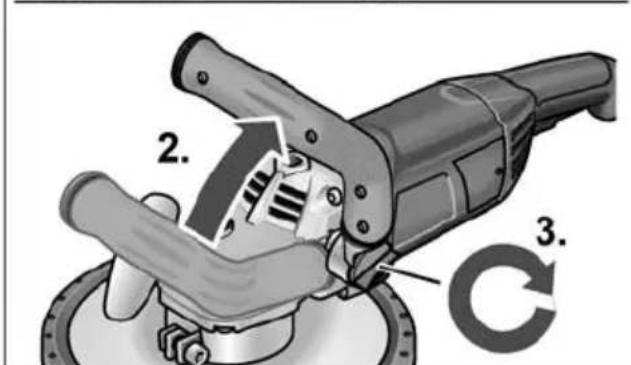

2. Handgriff in die gewünschte Position stellen (15°-Rastung). Auf korrekte Einrastung achten!
3. Drehknopf für Handgriffeinstellung im Uhrzeigersinn festziehen.

HINWEIS

Bei Bedarf kann der Handgriff auf die andere Seite des Elektrowerkzeugs versetzt werden.

Einsetzen und Wechseln der Schleifmittel

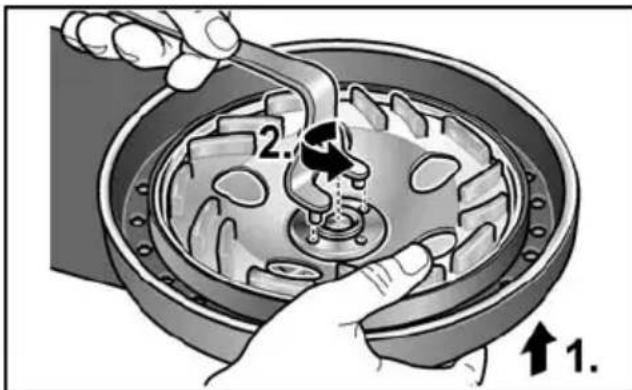

Spindelarretierung drücken und gedrückt halten (1.).
Mit Anhalteschlüssel die Spannmutter gegen den Uhrzeigersinn von der Spindel offen und abnehmer (2.).

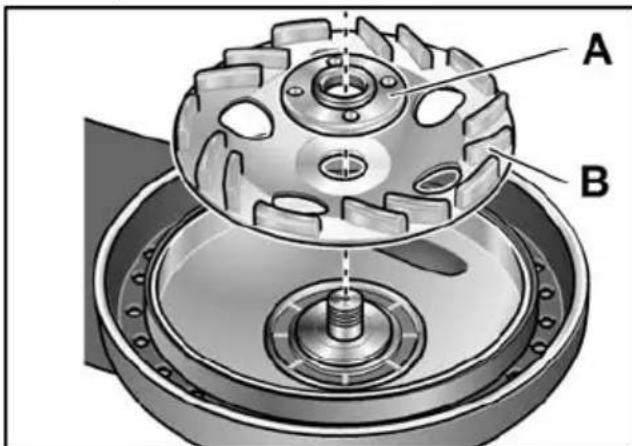

Diamantschleifteller (B)agerichtig einlagen.

Spannmutter (A) mit dem Bund nach oben auf die Spindel schrauben.
Spindelarretierung drucken und gedrückt halten.
Spannmutter mit dem Anhalteschlüssel festziehen.

Stellung der Schutzhaube kontrollieren:

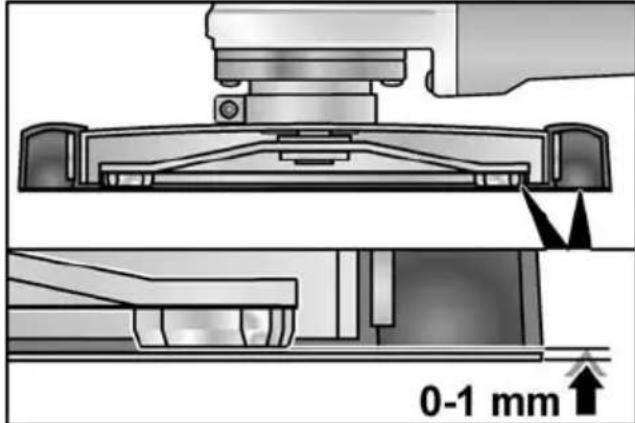

Der Gummi-Absaugring sollte ca. 0-1 mm über den Schleifteller hinausragen. Bei Bedarf korrigieren (siehe „Schutzhaube verstellen").

Netzstecker in Steckdose stecken.
Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen halten. Auf Unwuchten und Vibrationen kontrollieren.
Elektrowerkzeug ausschalten.

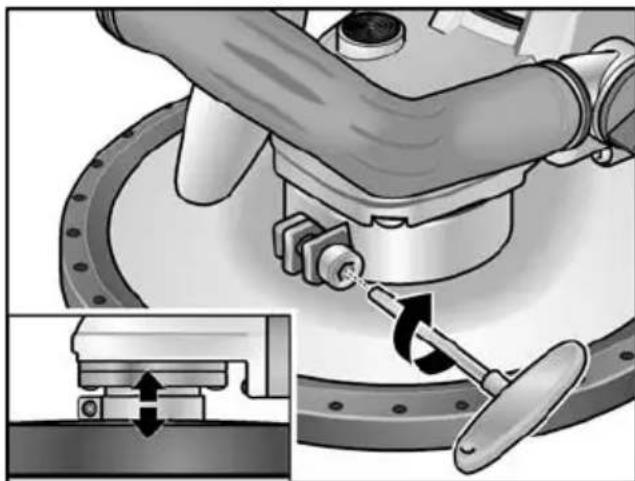

Schutzhaube verstellen

HINWEIS!

Der Gummi-Absaugring sollte ca. 0-1 mm über dem Schleifteller hinausragen. Zum Ausgleich des Verschleisses am Diamantschleifteller kann die Schutzhaube in der Höhe verstellt werden.

Verschraubung an Schutzhaube offen.

Schutzhaube auf die gewünschte Höhe einstehen.
Verschraubung festziehen.

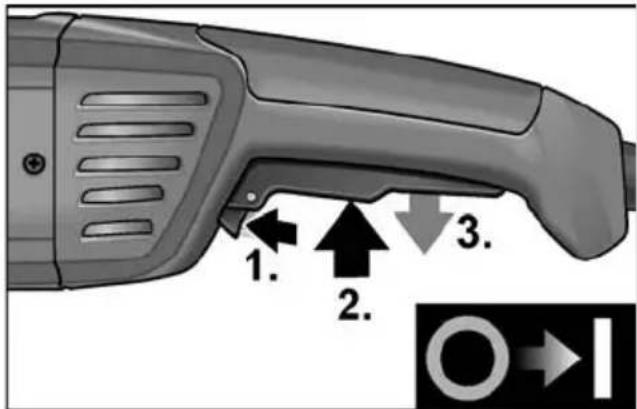

Elektrowerkzeug ein- und ausschalten Kurzzeitbetrieb ohne Einrasten:

1. Einschalsperre drucken und festhalten.
2. Schalter drucken.
3. Zum Ausschalten Schalter loslassen.

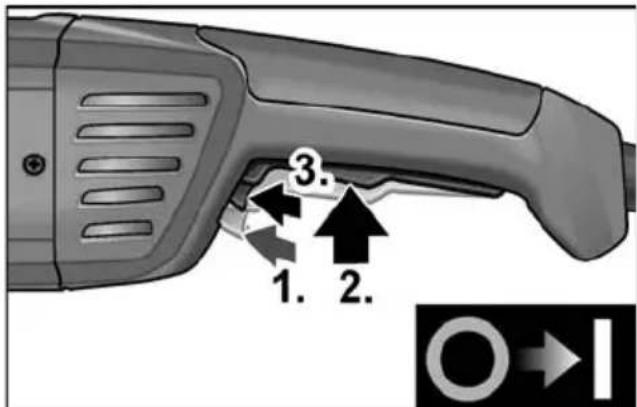

Dauerbetrieb mit Einrasten:

1. Einschalsperre drucken und festhalten.
2. Schalter drücken und festhalten.
3. Arretierungsknopf drucken.

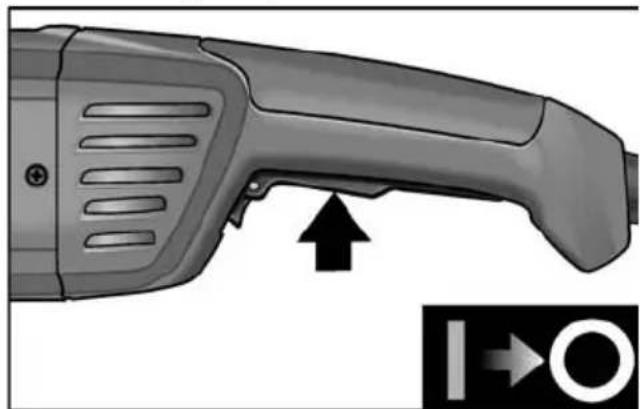

1. Zum Ausschalten Schalter kurz drucken und loslassen.

Einsatz einer Absauganlage

HINWEIS!

Die Verwendung eines FLEX Spezialsaugers der Klasse M wird empfohlen.

Absaugschlauch durch den Schlauchhalter führren und am Anschlussstutzen der Schutzhaube befestigen.
- Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen.

HINWEIS!

Sollte Ihr Staubsauger einen speziellen Anschlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/36 mm-Standardanschlussstutzen, der zum Liefer-umfang des Elektrowerkzeugs gehört), setzen Sie sich mit ihrem Staubsauger-Lieferanten in Verbindung, um den geeigneten Adapter zu besorgen.

Arbeiten mit dem Elektrowerkzeug

WARNING!

Der rotierende Schleiftellerarf nicht mit scharfen Herausragenden Gegenständen in Kontaktkommen. Gefahr eines Rückschlags! Schaden am Schleifteller. Bei Beschädigungen oder starker Abnutzung des Schleiftellers diesen unbedingt austauschen.

VORSICHT!

Das Elektrowerkzeug immer mit beiden Händen festhalten!

1. Schleifmittel befestigen.
2. Absauganlage anschlieben.
3. Netzstecker einstecken.
4. Absauganlage einschalten.
5. Gerä einschalten.
6. Den Betonschleifer auf die Arbeitsfläche aufsetzen. Der Gummi-Absaugring muss bündig m der Arbeitsfläche sein.

1. Den Druck erhöhen, um den Schleifteller mit der Arbeitsfläche in Kontakt zu bringen. Dabei den Betonschleifer mit überlappenden Bewegungen schwenken.

Gummi-Absaugring

Wenn der Gummi-Absaugring beschädigt wird oder übermäßig Abnutzung zeigt, sollte dieser erneuert werden. Er ist unter der Best.-Nr. 258.626 bei jedem FLEX-Kundendienstzentrum erhältlich.

Wartung und Pflege

WARNING!

Vor allen Arbeiten am Elektrowerkzeug den Netzsteckerziehen.

Reinigung

WARNING!

Kein Wasser oder flüssige Reinigungsmittel verwenden.

Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.
Schutzhaube und schwenkbares Randsegment mit trockener Druckluft reinigen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführten laden.

HINWEIS!

Die Schrauben am Motorgehäuse während der Garantiezeit nicht losen.

Bei Nichtbeachtung erloschen die Garantieverpflichtungen des Herstellers.

Ersatzteile und Zubehör

Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnahmen.

Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

HINWEIS!

Über Entsorgungsmöglichkeiten beim Fachhandler informieren!

Garantie

Bei Erwerb einer Neumaschine gewährt
FLEX 2 Jahre Hersteller-Garantie, beginnend mit dem Verkaufsdatum der Maschine an den Endverbraucher. Die Garantie erstreckt sich nur auf Mängel, die auf Material- und/oder Herstellungsfehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung eines Garantie-anspruchs ist der Original-Verkaufsbeleg mit Verkaufsdatum beizufügen. Garantiereparaturen dürfen ausschließlich von FLEX autorisierten Werkstätten oder Service-Stationen durchgefuhrt werden. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Von der Garantie ausgeschlossen sind insbesondere betriebsbedingter Verschleiß, unsachgemäße Anwendung, teilweise oder komplett

demontierte Maschinen sowie Schäden durch Überlastung der Maschine, Verwendung von nicht zugelassenen, defekten oder falsch angewendeten Einsatzwerkzeugen.

Schäden, die durch die Maschine am Einsatzwerkzeug bzw. Werkstück verursacht werden, Gewaltanwendung, Folgeschäden, die auf unsachgemäß oder ungenügende Wartung seitens des Kunden oder Dritter zurückzufahren sind, Beschädigungen durch Fremdeinwirkung oder von Fremdkörpern, z. B. Sand oder Steine sowie Schäden durch Nichtbeachtung der Bedienungsanleitung, z. B. Anschluss an eine falsche Netzpannung oder Stromart. Garantieansprüche für Einsatzwerkzeuge bzw. Zubehörteile können nur dann geltend gemacht werden, wenn sie mit Maschinen verwendet werden, bei denen eine solche Verwendung vorgesehen oder zugelassen ist.

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäß Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

Nach einem Stromausfall lauft das eingeschaltete Gerät wieder an.

Technische gegevens 77

In een oogopslag 78

Vonken kann denze materialen ontsteken.

Verstel de beschemkap

LETOP

Benyt jenvaern!

Brug horevaern!

Schutzhaube verstellen

HINWEIS!

gablaalglslglslglslglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglgl

:laal

a aal jagil 1o lae algeia e alai oio

oocial aolwlg jldz1 cglg laagg g:gsi

iic liii jie cai lii yao ci jie 1

olaiil gip aiiinll alng ao 1c jbi lgsi

ai = 12( ai - 1 + a_i - 2)

1. a + b = 11 _p___； p - c = 1

a#plasunldoell

iLolai Liolai Liolai Laiu all oSsi Looic

Ldowy d 0g

2000 + 1 = 2000 + 900 + 90 - 90 = 2000 + 90 - 90 + 90 - 90 =

jLg1Jwll jyoll gall plssw21

aL24-6180 aLwla

glll lalss

aag aalg aaiy g aeeiag

21g 21g 21g

gaiuui 1c aowuui gui Luae uui

L

45 JLoJg jI gJgJgJgJgJgJgJg

9000 LLaLJgJgJGLFLEX

a a

aellal gdlgolglgolllgol

a≤1w1lCw，g

JL 24-6 180 aLw31 aLw31

M aasJn J

l_g : y = 1

1 -ar.
1 - ar
1 - ar
4 - ar
4 - ar
5 - ar 2olc y
6 - ar JLaeW21 CldL
9 - ar
9 - ar 11g wll
10 - ar

J 1

1

auiiie fuiu piui 100 aoyu uuyu yuyu yuyu

1.2.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.

1.

Ei1i. p1j21 pcc 1 j05 1 Jaiin aegn o

a

4

aolo oLogeog pluxu wJgdo

jLg11 Lc gogg1 jgo

slll J. j. 1111111111111

14

1

100012g 8

aill jgl 10 yalil jai aii

!(9- ar aai

1

CE aOa

de Cc Konformitat

Wir erklaren als Hersteller in alleiniger Verantwortung, dass die nachfolgenden aufgeführten Produkte¹ mit zugehörigen Produkttypen², sowie Sach- und Seriennummer³ alle nachstehend aufgeführten relevanten Verordnungen und Richtlinien⁴ erfüllen und die folgenden harmonisierten Normen⁵ angewandt wurden. Verantwortlich für technische Unterlagen:⁶

en CC conformity

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax[phone]

[e-mail]

www.flex-tools.com
