MANUALE UTENTE LD 24-6 180 Flex

Simboliutilizzati 37

Per la nostra sicurezza 37

Rumorevibrazione. 40

Dati tecnici 42

Guidarapida 43

Istruzioni per I'uso 44

Manutenzione e cura 46

Istruzioni per la rottamazione e lo smaltimento 47

Garanzia 47

Simboliutilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avventenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Per ridurre il pericolo di lesioni leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Indossare la protezione acustica!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 47)!

Lavorare sempre con entrambé le mani!

CE-Label

UKCA-Label

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare I'electrontensile ed agire conformmente:

• queste istruzioni per l'uso,

• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'acclusofascicolo (Scritti-N°:315.915),

• le regole e le nome per la prevenzione degli infortuni vigenti nel luogo d'impio. Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impio possono derivare pericoli per l'incomità

e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. Usare l'eeltroutensile solo

-per l'uso regolare previsto,
- in perfetto stato technique di sicurezza. Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

La levigatrice per calcestruzzo LD 24-6 180 è prevista

• all'impiego professionale nell'industria e nell'artigianato,
• per la molatura e levigatura a secco di calcestruzzo, intonaco, pavimento continuo, pietra arenaria, argilla refrattaria ed asfalto,
• per abradere pittura e residui di colla su calcestruzzo o pavimento continuo,
• per l'impiego con utensili diamantati forniti da FLEX per quello apparecchio ed

omologati per una velocità di rotazione minima di 6.500 g/min.

Non è ammesso l'impiego di mole da taglio, da sgrosso, mole a lamelle di tela smeriglio a ventaglio o di spazzole metalliche.

Per l'impiego collegare alla levigatrice per calcestruzzo LD 24-6 180 un aspirapolvere della classe M.

Istruzioni di sicurezza

PERICOLO!

Leggere tutte le avventenze di sicurezza e le istruzioni. Omissionsi nel rispetto delle avventenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avventenze di sicurezza ed istruzioni.

• Questo elettroutensile va usato come levigatrice. Osservare tutte le istruzioni di sicurezza,indicazioni,illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
• Questo eletttroutensile non è idoneo per la smerigliatura con carta vetrata, per lavori con spazzole metalliche, per lucidare e troncare.

Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.

Non utilizzato quello utensile elettrico per scopi diversi da quelli per cui è progettato e specificati dal costruttore.
Ciò cui potò causare una perdita di controllo, con il rischio di lesioni gravi.
Non usare accessori, che non siano stati espessamente previsti e raccomandati dal costruttore per quello eletttroutensile.
Il solo fatto che l'accessorio più essere fissato a quello eletttroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettROUTENSILE.

L'accessorio che gira ad una velocità superiore a quella consentita più frantumarsi ed essere proiettato tutti'intorno.

Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettro-utensile.

Gli utensili con caratteristiche sbagliate non possono essere schermati o controllati adeguatamente.

Le dimensioni del dispositivo di fissaggio dell'accessorio devono essere adatte al mandrino dell'utensile elettrico.

Gli accessori che non si adattano al mandrino dell'utensile elettrico saranno sbilanciati, vibreranno in modo eccessivo e potranno causare perdita di controllo.

Non impiegare utensili danneggiati. Prima di agli uso controllare l'eventuale presenza di scheggiature ed incrinature sugli utensili, e di incrinature, usura o forte logorio delle mole a tazza. In caso di caduta dell'eletttroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avee controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri.

In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

• Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi. Se necessario, indossare la maschera antipolvere, la protezione per l'udito, quanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvero o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego.

In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

In presenza di altre persona, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro. Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare ancche lesioni all'esterno dell'area di lavoro diretta.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettROUTensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione cui mettere nelle tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

• Tenere il cavo di alimentazione lontano da utensili montati in rotazione.

In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvincinandoloosi alla vostra mano oppure al braccio.

Non deporre mai l'eletttroutensile, prima che l'utensile montato sua completeness fermo.

L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controlo sull'elettroutensile.

Non tenere l'electroutensile in funzione durante il trasporto.

A causa del contatto accidentale con l'utensile in rotazione il vosto abbigliamento s'imiglia nell'utensile e sono lo avvicina e lo fa penetrare nel vosto corpo.

Pulire regolarmente le fissure di ventilazione dell'elettroutensile.

La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica cui cause pericoli elettrici.

Non usare l'elettROUTensile in prossimità di materiali inflammabili.

Le scintille possono incendiare quosti materiali.

Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.

L'impiego di acqua o di altri liquidi di raffreddamento cui causare una scossa elettrica.

Avverenze di sicurezza speciali per la levigatura

■ Usare esclusivamente mole approvate per questo elettROUTensile e la cuffia di protezione prevista per queste mole. Le mole non previste per questo elettROUTensile non possono essere adeguatamente schermate e perché non sono sicure.
La cuffia di protezione deve essere saldamente applicata

sull'elettroutensile e regolata in modulo da raggiungere il massimo della sicurezza, vale a dire che verso l'operaatore deve restare scoperta la minima parte possibile della mola.

La cuffia di protezione deve proteggere l'operaatore da frammenti e dal contatto accidentale con la mola.

■ Usare le mole solo per le possibilità d'impiego raccomandate.

Ad esempio: non molare mai con la superficie laterale di una mola a tazza diamantata. Le mole a tazza diamantate sono destinate all'asportazione di materiale con il lato inferiore della mola. L'effetto di forza laterale su quosti corpi abrasivi cui provocarne la rottura.

■ Usare sempre flange di serraggio privedani, della grandezza e forma adatteall'utensile da montare.

Le flange adatte supportano gli utensili montati e riducono il pericolo della loro rottura.

Nonutilizzare utensili consumati di eletttrutensili piu grandi.

Gli utensili montati per elettroutensili più grandi non sono previsti per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'inastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc. L'incastrarsi o bloccarsi provoca un arresto improvisio dell'utensile in rotazione. A causa di cui un eletttroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo cui si restare incastrato e provocareosi la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possonoanche rompersi.

Un contraccolpo è la consegenza di un uso errato o imperfetto dell'elettROUTensile. Esso cui quere assere impedito per mezzo di idonee precauzioni, come in seguito descririto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controlo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione.

Attraverso idonee precauzioni, l'operatore risisce a controllare le forze di contraccolpo e di reazione.

Non avvincare mai la manoagli utensili in rotazione.

In caso di contraccolpo l'utensile impiegato.
puo raggiungere la mano.

Evitare con il proprio corpo la zona, verso la quale l'elettROUTensile si muove in caso di un contraccolpo.

Il contraccolpo spinge l'electroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc. Impedire il rimbalzo o il bloccarsi

dell'utensile montato sulla superficie lavorata.

L'utensile in rotazione tends ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo. Questo provoca una perdita di controllo oppure un contraccolpo.

Non impiegare lame per seghe a catena o lame per sega dentate.

Questi utensili provocano spesso in contraccolpo o la perdita di controlo sull'eletttroutensile.

Ulteriori avventenze di sicurezza

■ Usare solo cavi di prolunga autorizzati per l'esterno.
Si sconsiglia l'abrasione di vernici al piombo. La rimozione di vernici al piombo deve essere eseguita solo dallo specialista.
Non lavorare materiali, che possocono liberare sostanze dannose per la salute (per es. amIENTo). Adottare misure di protezione se possocono svilupparsi polveri nocive per la salute, inflammabili e esplosee. Indossare maschera protettiva antipolvere. Usare impianti di aspirazione.

DANNIMATERIALI

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 62841.

Il livello di rumore stimato A dell'apparecchio è tipicamente:

• Livello di pressione acustica: 96 dB(A);
• Livello di potenza acustica: 104 dB(A);
• Insicurezza: K = 3 dB.

Valore totale di vibrazione (nella levigatura di superfici in calcestruzzo):

• Valore di emissione: a h = 6,7m^2s - Insicurezza: K = 1,5m/s

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un proce-dimento di misura standardizzato in EN 62841 e più essere utilizzato per il confronto tra eletttroutensili. Esso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettrottensile.

Se tuttavia l'electroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per una stima precisa della vibrazione considerare又能 tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.

Per proteggere l'operaore dall'effecto delle vibrazioni, stabilire misure di sicurezza aggintive, come ad esempio: manutenzione dell'eletttroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

Tipodi di apparecchio L.D 24-6 180
Prodotto Levigatrice per calcestruzzo
La tensione di rete V/Hz 230/50
Potenza assorbita W 2.400
Potenza resa W 1.440
Giri g/min 6.500
Attacco utensile M14
Max. diametro del disco mm 180
Classe di protezione /II
Peso kg 6,6

Guida rapida

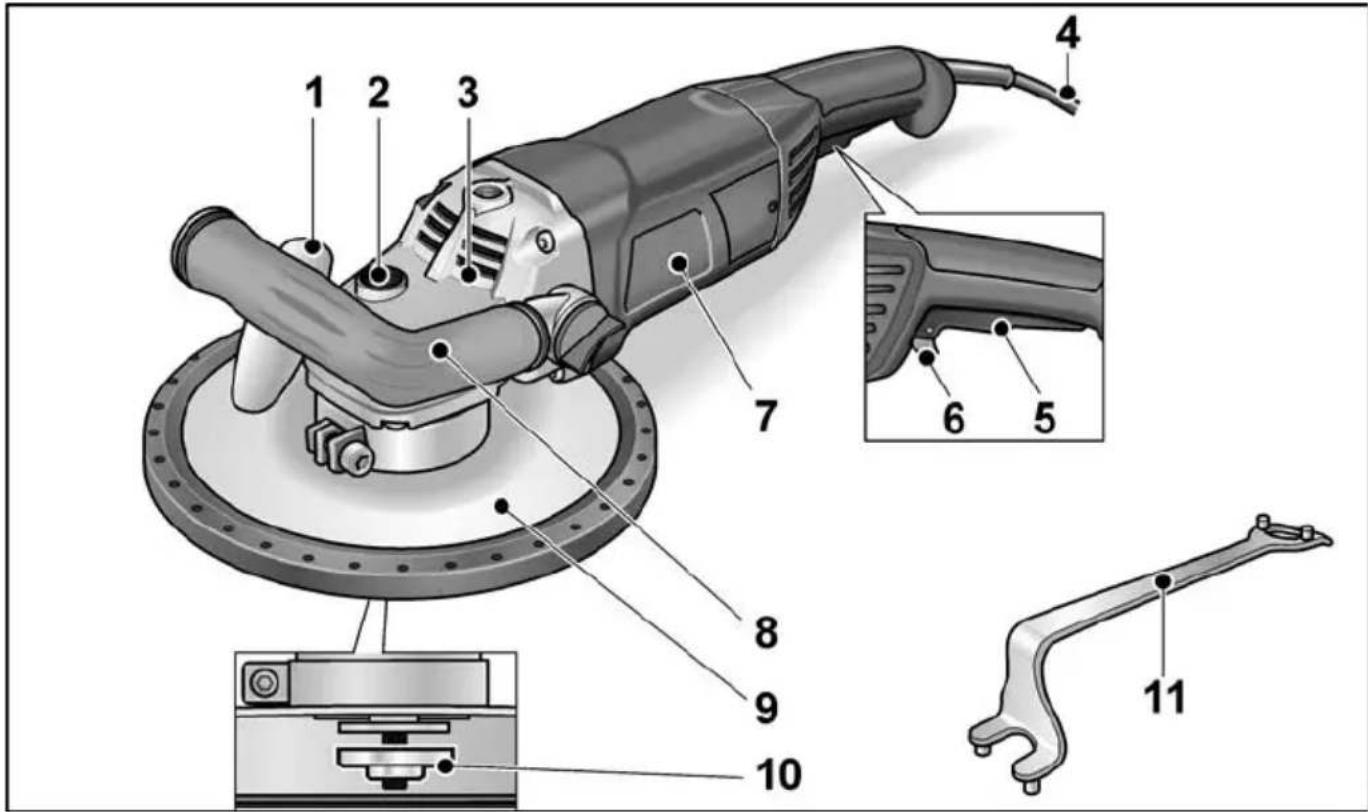

1 Manicotto di raccordo per aspirazione
2 Arresto alberino

Per bloccare l'alberino nella sostituzione dell'utensile di rettifica.

3 Testa ingranaggi
Con uscita aria e freccia per il senso di rotazione.
4 Cavo di collegamento 4,0 m con spina di rete
5 Interruftore On/Off
6 Blocco d'accensione/

Pulsante d'arresto

Impedisce l'avviamento indesiderato dell'apparecchio e blocca l'interruttore (5) in servizio continuo.

7 Targhetto d'identificazione *
8 Maniglia, regolabile
9 Cuffia di protezione con anello di aspirazione in gomma
10 Dado di serraggio
11 Chiave di arresto

• non raffigurata

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro all'eletttroutensile estrarre la spina di rete.

PRUDENZA!

La tensione di rete disponibile e la tensione indica sulla targhetta porta-dati devono coincidere.

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completenessza della fornitura ed eventuali danni di trasporto.

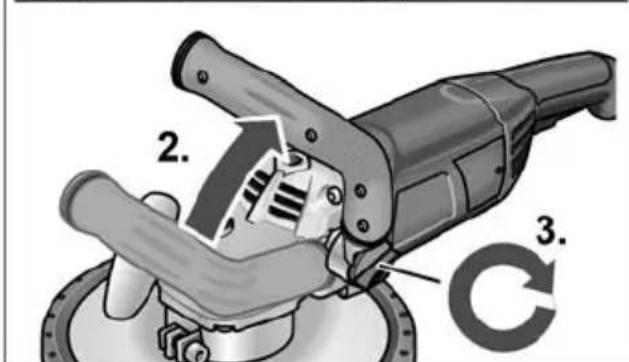

Regolazione della maniglia

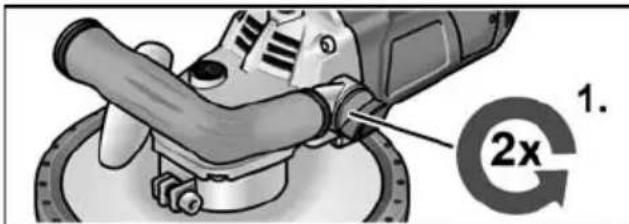

1. Allentare la manopola per la regolazione della maniglia di ca. 2 giri in senso antiorario.
2. Mettere la maniglia nella posizione desiderata (arco di arresto 15^ ). Attenzione al corretto innesto in posizione!
3. Stringere in senso orario la manopola per la regolazione della maniglia.

AVVISO

Se necessario, la maniglia può essere spostata sul lato opposto dell'eletttroutensile.

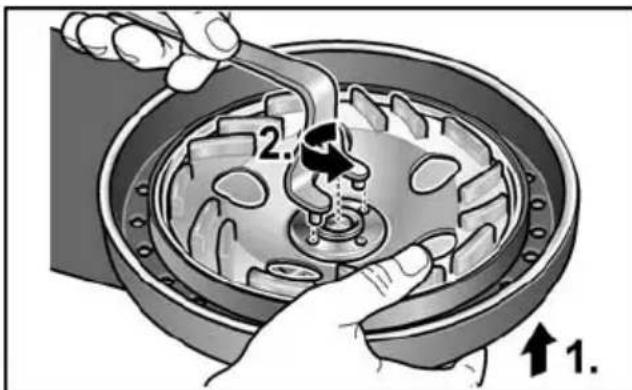

Impiego e sostituzione di mezzi abrasivi

Premere l'arresto dell'alberino e mantenerlo premuto (1.).
Con la chiave d'arresto svitare il dato di serraggio dall'alberino in senso antiorario e smontarlo (2.).

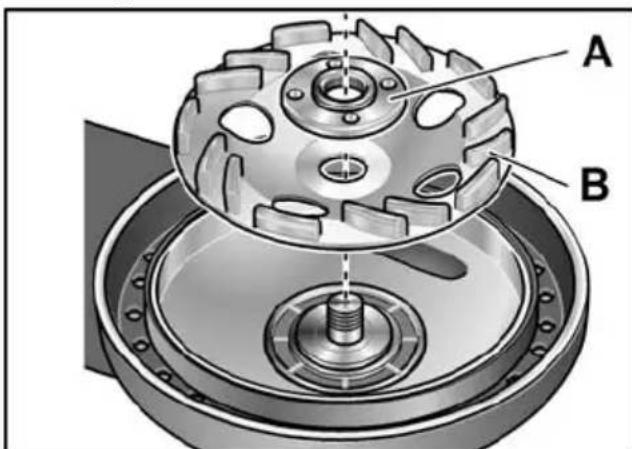

Inserire la mola a tazza diamantata (B) nella posizione corretta.

Avvitare sull'alberino il dato di serraggio (A) con il collare rivolto verso l'alto.
Premere l'arresto dell'alberino e mantenerlo premuto.
Stringere il dato di serraggio con la chiave d'arresto.

Controllare la posizione della cuffia di protezione:

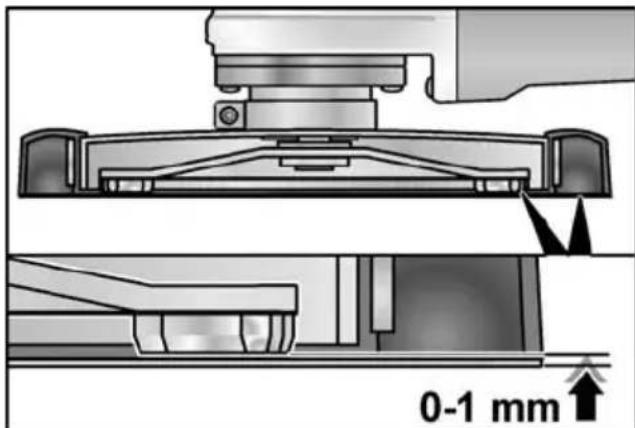

L'anello di aspirazione di gomma devesporgere ca. 0-1 mm oletre la mola a tazza. Se necessario correggere (vedi il capitolo «Spostare la cuffia di protezione»).

Inserire la spina d'alimentazione nella presa.
Accendere l'elettroutensile (senza arrestare l'interruttore) e tenerlo in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
Spegnere I'eeltroutensile.

Spostare la cuffia di protezione

AVVISO

L'anello di aspirazione di gomma deve sporgere ca. 0-1 mm或者其他 la mola a tazza. Per compensare l'usura della mola a tazza diamantata, la cuffia di protezione cui è essere regolata in altezza.

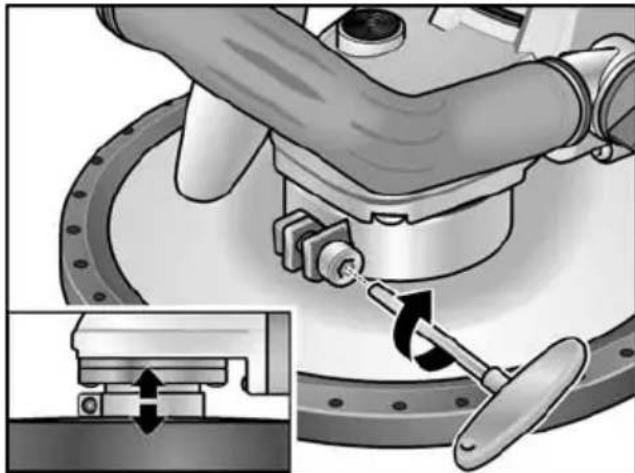

Allentare la vite della cuffia di protezione.

Regolare la cuffia di protezione all'altezza desiderata.
Stringere la vite.

Accendere e spegnere I'eeltroutensile

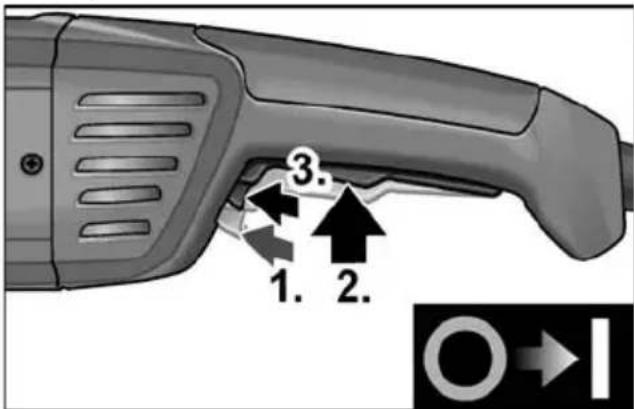

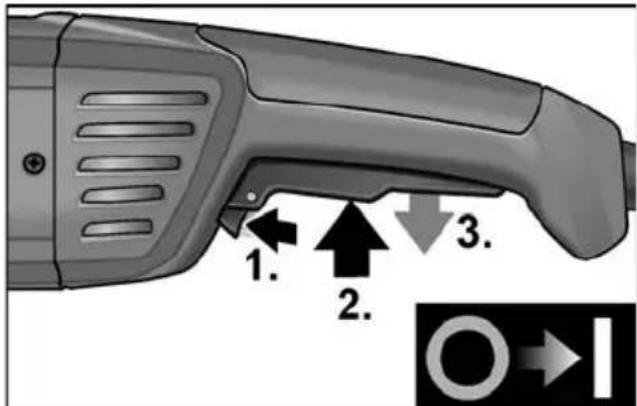

Servizio discontinuo alla arresto del bilico:

1. Premere e mantenere premuto il blocco d'accensione.
2. Premere l'interruttore.
3. Per spegnere rilasciare l'interruttre.

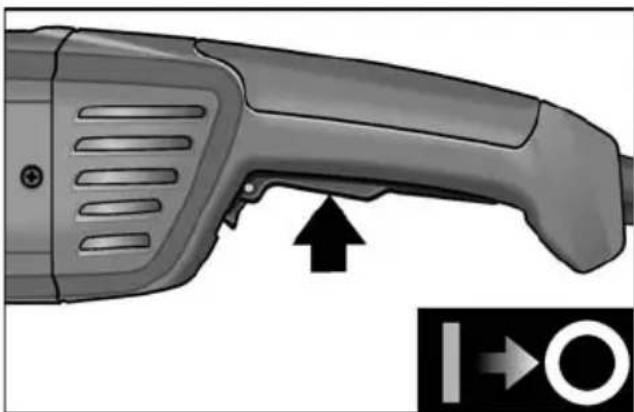

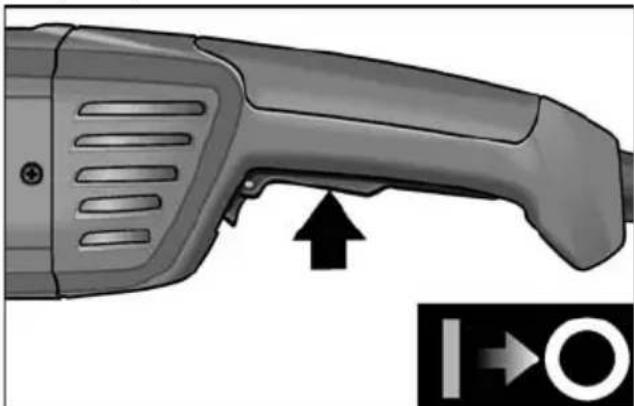

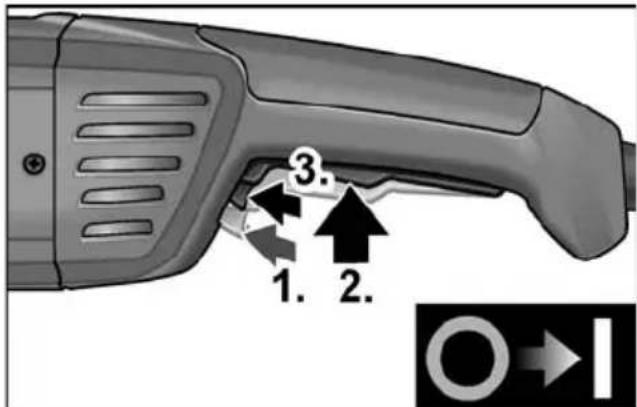

Servizio continuo con arrestodel bilico:

1. Premere e mantenere premuto il blocco d'accensione.
2. Premere e mantenere premuto l'interruttore.
3. Premere il pulsante di arresto.

1. Per spegnere preme brevamente e rilasciare l'interruttore.

Impiego di un impianto di aspirazione

AVVISO

Si consiglia l'uso di un aspirapolvere speciale FLEX della classe M.

Passare il tubo di aspirazione attraverso il fermatubo e fissarlo sul manicotto di raccordo della cuffia di protezione.

Collegare il tubo di aspirazione all'impianto di aspirazione. Osservare le istruzioni per l'uso dell'impianto di aspirazione! Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio! Se necessario, usare un idoneo adattatore.

AVVISO

Se l'aspirapolvere disponibile avesse bisogno di uno speciale manicotto di raccordo (vale a dire di un manicotto di raccordo diverso da quello con raccordo standard di 32mm / 36mm compreso nella fornitura dell'elettro-utenile), mettersi in contatto con il proprio fornitore dell'aspirapolvere e procurarsi l'adattatore idoneo.

Lavorare con l'eeltroutensile

PERICOLO!

La mola a tazza in rotazione non deve entrare in contatto con oggetti acuminati sporgenti. Pericolo di contraccolpo! Danni alla mola a tazza. In caso di dati o di forte usura della mola a tazza è indispensable sostituirla.

PRUDENZA!

Afferrare sempre l'eeltroutensile con entrambe le mani!

1. Fissare il mezzo abrasivo.
2. Collegare l'impianto di aspirazione.
3. Inserire la spina di alimentazione.
4. Accendere l'impiano di aspirazione.
5. Accendere l'apparecchio.

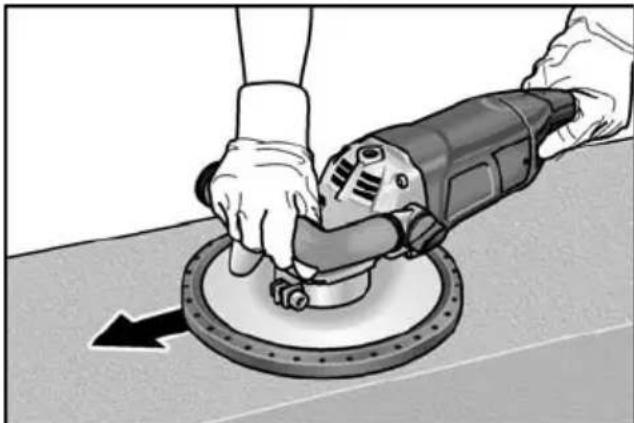

6. Appoggiare la levigatrice per calcestruzzo sulla superficie di lavoro.

L'anello di aspirazione di gomma deve essere a paro con la superficie da lavorare.

1. Aumentare poi la pressione per portare la mola a tazza in contatto con la superficie da lavorare. Ciò facendo muovere la levigatrice per risanamento con passate a marginini leggermente sovrapposti.

Anello di aspirazione in gomma

Se l'anello di aspirazione in gomma subisce danni o presenta un'usura eccessiva, develleessere sostituito.

Puo essere ordinato con il codice d'ordine N^258.626 presso qualsiasi centro di assistenza clienti FLEX.

Manutenzione e cura

PERICOLO!

Prima di qualsiastavoro all'elettroutensile estrarre la spina di rete.

Pulizia

PERICOLO!

Non usare acqua o detergenti liquidi.

Soffiare regolarmente con aria compressa.
secca l'interno della carcassa con il
motore.
Pulire con aria compressa la cuffia di protezione.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

AVVISO

Nel periodo di garanzia non vitre le viti sulla carcassa del motore. In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore.

Per i disegni esploso e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Renderere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettROUTensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Garanzia

All'acquisto di una macchina nuova, FLEX concede 2 anni di garanzia del produttore, ad iniziare alla data di vendita della macchina all'utente finale. La garanzia si estende solo ai vizi riconducibili a difetti di materiale

e/o di fabbricazione, nonché all'assenza delle proprieta garantite. Per l'esercizio di un diritto di garanzia è necessario esibire il documento originale d'acquisto con la data di vendita. Le riparazioni in garanzia devono essere eseguite esclusivamente da officine o da stazioni di assistenza autorizzate da FLEX. Un diritto alla garanzia sussiste solo in caso d'uso regolare. Sono escludi dalla garanzia specialmente l'usura dipendente dal normale funzionamento, l'impiego inappropriato, la macchina parzialmente o completeness smontata, nonché danni derivanti da sovrac-carico della macchina, impiego di utensili non autorizzati, difettosi o male utilizzati.

Inoltre danni causati alla macchina all'utensile impiegato ed al pezzo lavorato, forzatura durante l'impiogo, danni indiretti derivanti da manutenzione inappropriata o insufficiente da parte del cliente o di terzi, danni derivanti da effetti esterni o corpi esterni, per es. sabbia o pietre, nonché danni causati da inosservanza delle istruzioni per l'uso, per es. collegamento ad una tensione di rete o tipo di corrente errati. I diritti di garanzia per gli utensili montati e gli accessori sono essere fatti valere solo se essi sono utilizzati con macchine per le quali un simile impiego è previsto oppure autorizzato.

Escludione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.

Contidente

1. Apasati piedica de pornire si mentinete-o ferm apasata.
2. Apasati comutatorul.
3. Pentru oprire, eliberati comutatorul.

Functionare de durata cu fixare

1. Apasati piedica de pornire si mentinete-o ferm apasata.
2. Apasati comutatorul si mentineti-l apasat ferm.
3. Apasati butonul de blocare.

Hocete 3aunta 3a ounte!

Nurodymaiutilizuoti 280

Garantija 280

Naudiojamisimboliai

JSPÉJIMASI!

Nurodo betarpiiskai gresianti pavoju.

Nesilaikant nurodymu, gresia zutis arba sunkus suzalojimai.

ATSARGIAI

In qualità di produttore, dichiariamo molto la nostra esclusiva responsabilità che i prodotti eletcanti di seguito¹ con i relativi tipi di prodotto², nonché i numeri di parte e di seri³, sono conformi a tutti i regolamenti e le direttive⁴, eletcanti di seguito e che sono state applicate le seguenti norme armonizzate⁵. Il responsabile della documentazione tecnica:

es Conformidad C
