BRUKSANVISNING LD 24-6 180 Flex

Tilbageslag og tilsvarende advarsler

Reservedele og tilbehør

Symboler som brukes 96

For din egen sikkerhet 96

Stoyogvibrasjon. 100

Tekniske data 101

Et overblick 102

Bruksanvisning 103

Vedlikehold og pleie 105

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppsta livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan vaere farlig. Det kan oppsta skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betryr tips og informasjoner om bruken.

Symbolene på apparatet

Bruksveiledningen må leses igjennom for a unngå fare for skade!

Brukøyevern!

Det ma brukes hørsvern!

For din egen sikkerhet

ADVARSEL!

Ma leses igjennom og tas hensyn til ved bruk av elektroverktoy:

-betjeningsveiledningen som er vedlagt,

• de "generelle sikkerhetshenvisningene" i omgang med elektroverktoy i den vedlagte brosjyren (Nr. 315.915),

• de regler og forskritter som gjelder pa stedet for uhellsforebyggende tiltak. Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppsta skade for liv og levnet for brukeren aller tredje personer erller och skade på ting underBruken av maskinen.Elektroverktøyet ma kunBrukes

• til de arbeider den er beregnet for,

• när den er i sikkerhetsteknisk lytefri tilstand.

Feil på maskinen som har innflytelse på den tekniske sikkerheten på straks utbedres.

Forskriftsmessig bruk

Denne belongediperen LD 24-6 180 er beregnet

• for bruk i industri og händverk,
• for tørsliping og jevning av belong, puss, sement, sandstein, chamotte og asfalt,
• for slipping av maling og rester av lim pa betong og sement,
• for bruk med diamantverktøy som blir tilbudt av FLEX forijke maskinen og som er tillatt for et turtall på minst 6.500 o/min.

Bruken av skille-, skrubbe-, vifteskiver erler tradbørster er/DDke tillatt.

Under bruken av betongsliperen LD 24-6 180
må det tilkuples en støvsuger av klassen M.

Les igjennom alle sikkerhetsveiledningene og anvisingene. Forsommelser nár det gelder overholdelsen av sikkerhetsveiledningene, kan fore til elektrisk stot, brann og/ ell er alvorlige skader. Oppbevar alle sikkerhets-veiledningene for senere bruk.

Dette elektronverktøyet skal brukes som slipemaskin. Ta hensyn til alle sikkerhets-veiledninger, anvisninger, framstillinger og data som følger med maskinen.

Dersom de falgende anvisingene ikke blir tatt hensyn til, kan dette.fore til elektrisk støt, brann og/eller alvorlige skader.

Dette elektroverktøyet er ikke egnet for á slips med sandpapir, arbeide med stålborster, polering eller skillesliping.

Dersom elektroverktøyet brukes til formal som det ikke er beregnet for, kan det oppsta fare og skader.

Ikke konverter dette elektroverktøyet til ä fungere på en mæte som ikke er spesifikt designet og spesifisert av verktøyproduusenten.

Ilkke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet.

Kun dersom tilbehoret blir festet fast til elektroverktoyet, garanteres en sikker bruk.

Det tillatte turtallet for det brukte verktoyet ma vare minst sa hoyt som det hoyeste turtallet som er angitt pa elektroverktoyet.

Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bl slynet bort.

■ Brukt verktøy må passer nøyaktig oppå opptaket til elektroverktøyet.

Feilt dimensjonert verktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.

Dimensjonene til tilbehørsfestet mapeasse med dimensjonene tilmonteringsutstyret til elektroverktoyet. Tilbehør som ikke samsvarer medmonteringsutstyret til elektroverktoyet vil gaut av balanse, vibrere for mye og kan fore tiltap av kontroll.

• Ikke bruk skadet verktøy. Kontroller verktøyet før hvr bruk for sprekker og rifter, slipetallerkenen må sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet uller verktøytilbehoret faller ned, må det kontrolleres om det har tatt skade, bruk i sö fall et annet verktøy som/DDE er skadet. När du har kontrollert verktøyet og har satt det inn, mä du og andre personer som befinner seg iærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gä iett minutt med høyeste turtall.

Skadet verktoy brekker for det meste i Iopet av donne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, ma du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, ma du bruke stovmaske, horselsvern, vernehansker eller spesialforkle som beskytter deg mot små slime- og materialpartikler.

Øynene ma beskyttes mot fremmedlegemersom kan bli slynet rundt ved forskjellige anvendelser. Stov- eller pustevernmaske skal filtrere det stvet som oppstar under bruken. Dersom du blir utsatt for sterk stoy i lang tid, kan dette fore til tap av horselen.

Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver somkommen innenfor arbeidsområdet, ma ha på seg personlig verneutstyr.

Bruddstykker av arbeidsstykke erler brukne verktøy kan bli slyngen rundt og kan forarsake skade ogsa utenfor det direkte arbeidsomraret.

Hold maskinen kun i de isolerte handtakene nár du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan øgså sette maskindeler av metall under spunning og.fore til elektrisk støt.
Hold strømkabelen alltid borte fra verktøy som dreier seg.

Dersom du mister kontrollen over maskinen, kan strømkabelen ble kuttet over uller henge fast, sik at handen uller armen din kan komme inn i verktoyet som dreies rundt.

• Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kankommen i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

La ikke elektroverktøyet vaere i gang mens du bærer det.

Klaerne dine kan ved en tilfeldighetkommen i Kontakt med verktoy som dreier seg og henge fast i disse sik at verktoyet kan bore seg inn i kroppen din.

■ Rengjør regelmessig ventilasjons-sprekkene på elektroverktøyet.

Motorviften trekker stovinnikassen og dette kan fore til en sterk oppsamling av metallstov, noe som igjen kan fore til elektrisk fare.

■ Ikke bruk elektroverktøyet i naerheten av brenbare materialer.

Gnister kan antennae disse materialene.

■ Bruk utelukkende de slipseskivene som er godkjent for ditt elektroverktoy og den vernehetten som er beregnet for disse slipseskivene.

Slipeskiver som ikke er beregnet for dette elektroverktøyet, kan ikke avskjermestilstrekkelig, og er säledes usikre.

■ Vernehetten må festes sikkert på elektroverktøyet og må innstilles slick at det oppnås en optimal sikkerhet, dvs. at en så liten del som mulig er Åpen mot personen som betjener den.

Slipskiven mA kun brukes for den innsatsmuligheten som den er beregnet for.

Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra sider på这部分 slipskiven kan fore til at den brekkes.

■ Bruk alltid en spennflens av riktig størrelse og form for det verktøyet som du har valgt.

Egnet flens stotter verktoyet og forringer saledes faren for brudd.

Ikke bruk verktoytilbehør fra storre elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er\ ikke utlagt for de høyere turtall som finnes\ på små elektroverktøy og kan derfor brekke.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følge av et verktøy som står fast eller som blokkerer, som f. eks. slipeskive, slipetallerken, stalbørste osv. Fastkjøring aller blokkering kan före til en plutselig stopp av de roterende verktøyet. Dermen blir et ukontrollert elektroverktøy aktelerer imot dreieretningen til innsats-verktøyet ved blokkeringsstedet. Dersom f. eks. en slipeskive henger fast uller blokkerer i arbeidsstykket, kan kanten pa slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipeskiven brekke ut uller forårsake et tilbakeslag. Slipeskiven beveger seg sa enten imot Personen som betjener den uller bort fra/DDenne, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipeskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forbhindres ved egnete forsiktighetstiltak som beskrevet under.

Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra handtaket, dersom dette finnes, for Å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet'nar maskinen kjores opp. Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.
Hendene ma aldri kommt i nærheten av verktoy som dreier seg. Verktoyet kan ved et tilbakeslag bevege seg over handen din.
Unngå at kroppen dinkommen inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slätt tilbake fra arbeidsstykket eller klemmes fast.

Det roterende verktøyet harlett for a klemme fast ved hjørmer, skarpe kanten eller när det kastes tilbake. Dette forarsaker at du mister kontrollen eller at det oppstær tilbakeslag.

Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

Det mä kun brukes forlengelseskabel som er beregnet for uteomräder.
Sliping av blyfarger anbefales ikke. Fjerning av blyfarger br kun foretas av fagfolk.
Det ma ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest). Det ma treffes vernetiltak dersom det under arbeidet kan oppsta helsefarlig, brennbart eller eksplosivt stov. Bruk støvbeskyttelsesmaske. Bruk avsugingsanlegg.

SAKSSKADE!

Strømspenningen ma stemme overens med angivelsene om spenning på typeskiltet.

Stoy og vibrasjon

Lyd- og svingningsverdiene er malt i henhold til EN 62841.

Lydttrykkniva: 96 dB(A);
Lydeffektniva: 104 dB(A);
- Usikkerhet: K = 3 dB.

Samlet svingningsverdi (under slip ing av belongflater):

• Emisjonsverdi: a h = 6,7m^2 s
• Usikkerhet: K = 1,5 ~m / s

FORSIKTIG!

De angitte majeverdiene gjelder for nye maskiner. Under den daglige bruken forandres lyd- og svingningsverdiene.

HENVISING

Det svingningsnivået som er angitt i dette anvisningen er mål'ti henhold til et mælemetode som er normert etter EN 62841, og kan brukes forSAMmenligning av elektroverktøy. Den egner seg også for en forelpig vurdering av svingningsbelastningen.

Det angitte svingningsnivæt representer de hovedsakelige bruken av elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan.fore til entydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en noyaktig vurdering av svingningsbelastningen bør ogsa tidene tas hensyn tilhvor maskinen er slatt av uller er i gang, meniks blir brukt. Denne kan tydelig redusere svingnings-belastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeidsforlopet.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) ma det brukes hørssvern.

Tekniske data

Maskintype		LD 24-6 180
Produkt Betongsliper
Nettspanning V/Hz 230/50
Effektopptak W 2.400
Avgitt effekt W 1.440
Turtall o/min 6.500
Verktøyopptak M14
Max. skivediameter mm 180
Beskyttelsesklasse /II		☐
Vekten kg 6,6

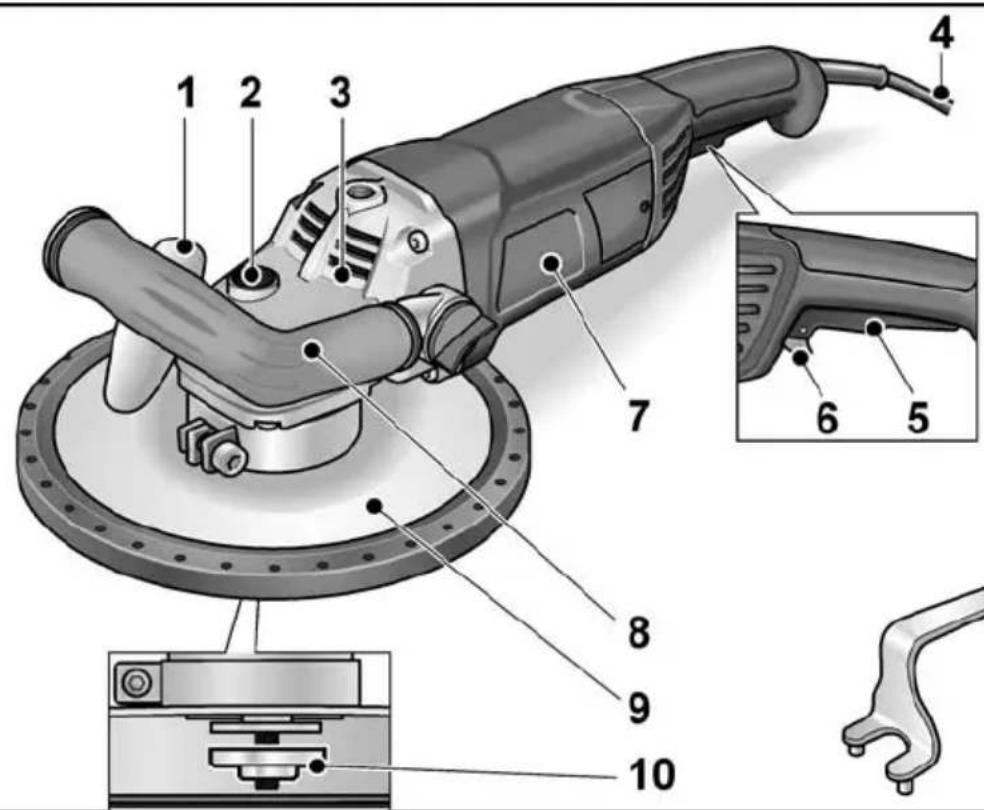

Et overblick

1 Forbindelsessstuss for avsuging
2 Spindelstopper

For a feste spindelen ved skift av verktoy.

3 Drivhode

Med luftutslipp og pil for dreieretning.

4 Tilkoplingskabel 4,0 m med stopsel
5 Bryter for inn-/utkoping
6 Innkoplingsssperre/aseknapp

Forhindrer at maskinen starter ved en feiltakelse og laser bryteren (5) i varig drift.

Strømspenning som står til disposisjon ma stemme overens med angivelsene om spennenignen på typeskiltet.

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontROLLER at leveringen er komplett og fullstendig og at det ikke er oppstätt transportskader.

1. Dreieknappen for innstilling av handtaket løns ca. 2 omdreininger imot klokkens retning.
2. Händtaket settes i onsket posisjon (15° - innstlinger). Pass på at det smekker riktig fast!
3. Dreieknappen for innstilling av handtaket skrus fast i klokkens retning.

HENVISNING

Dersom nadvendig kan handtaket setts paAndre sider av elektroverktoyet.

Innsetting og skifting av slipemidler

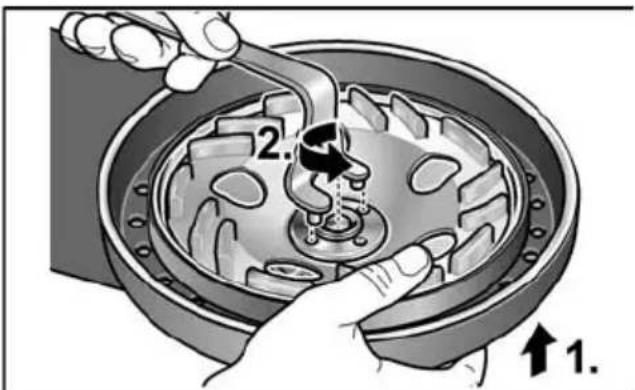

Trykk spindelstopperen og hold den trykket (1.).
Med lasekken Iosnes spennmutteren mot klokkens retning fra spindelen og tas av (2.).

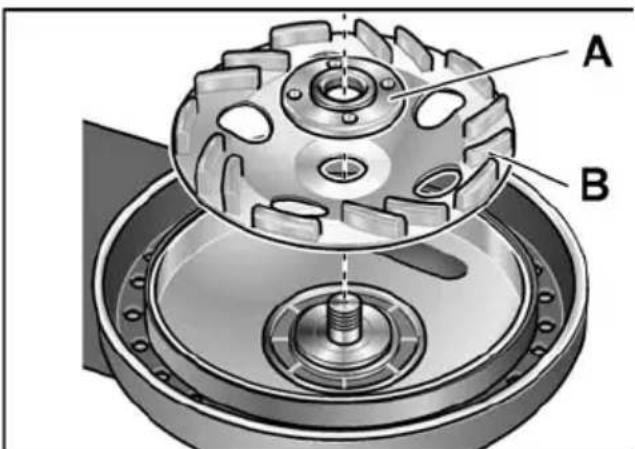

Diamant slipetallerken (B) ma legges riktig inn.

Skru spennmutteren (A) på spindelen med anslaget opp.
Trykk spindellåsen og hold den trykket.
Fest fast spennmutteren med holdenokkelen.

Stikk stopselet inn i stikkontakten.
Slå på elektroverktøyet (uten Å sette pā sperren) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
Slà av elektroverktøyet.

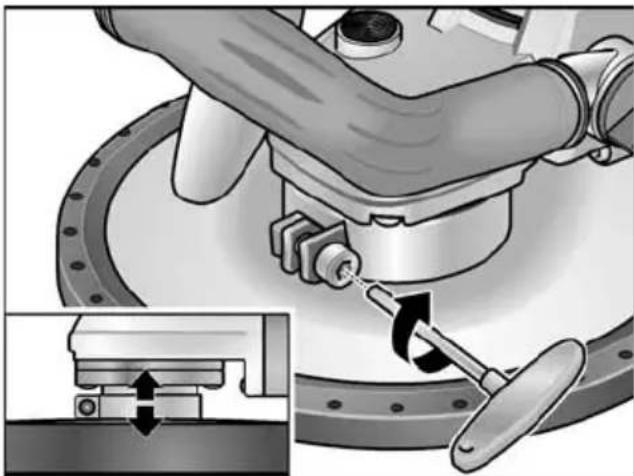

Still inn vernehetten

HENVISNING

Avsugingsringen av gummi børrekke ca. 0-1 mm ut over slipetallerkenen. For utjevning av slitasjen pa diamant slipetallerkenen kan vernehetten innstilles i høyden.

Losne skruene pa vernehetten.

• Vernehetten innstilles på onsket høyde.
  Skru fast skruene igjen.

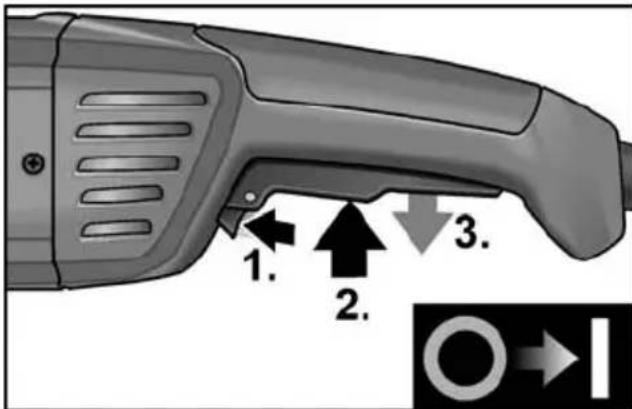

Inn- og utkoplig av elektroverktøy Korttidsdrift uten fastlåsing:

1. Trykk innkoplingssperren og hold den fast.
2. Trykk bryteren.
3. For utkoping slippes bryteren.

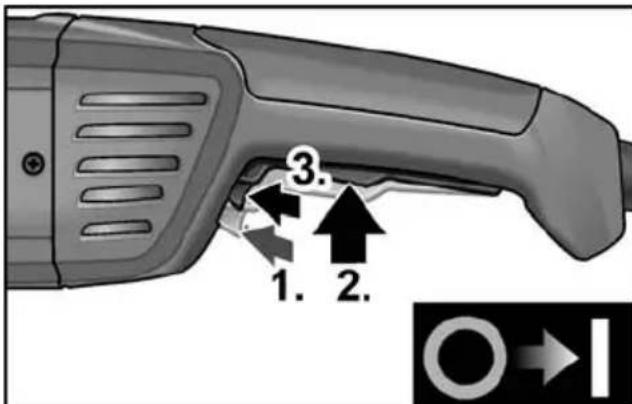

Varig drift med fastlåsing:

1. Trykk innkoplingssperren og hold den fast.
2. Trykk bryteren og hold den fast.
3. Trykk stoppeknappen.

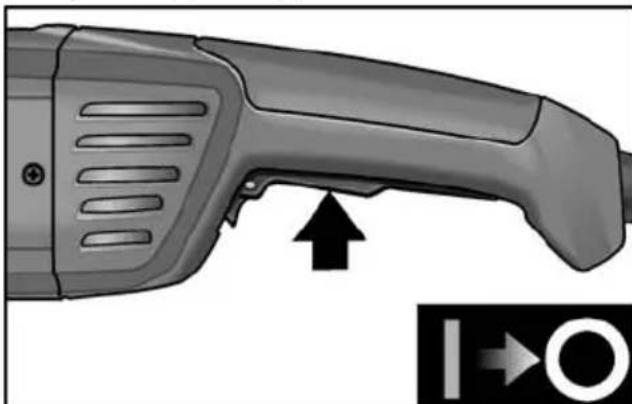

1. For utkoplng trykkes bryteren kort og slippes igjen.

Bruk av avsugingsanlegg

HENVISNING

Det anbefales à bruke FLEX spezialsuger av classe M.

Avsugingsslangen fores igjennom slangeholderen og festes til kopingsstussen på vernehetten.
Avsugingsslangen tilkopies til avsugingsanlegget. Ta hensyn til betjeningsveiledningen for avsugingsanlegget! Kontroller festet! Om nodvendig ma det brukes en passende adapter.

HENVISING

Dersom støvsugeren trenger en spesiell tlikoplingsstuss (dvs. en annen kopingsstuss enn den stussen med 32 mm/36 mm, som horer med som standard til utstyret ved leveringen), sa vennligst sett deg i forbindelse med leverandoren for støvsugeren for a fä en egnet adapter.

Arbeid med elektroverktøy

ADVARSELI!

Den roterende slipetallerkenen ma ikke komme i kontakt med skarpe gjenstandersom stikker ut. Fare for tilbakeslag! Fare for skade pa slipetallerkenen. Ved skader eller sterk slitasje pa slipetallerkenen maijke absolutt skiftes ut.

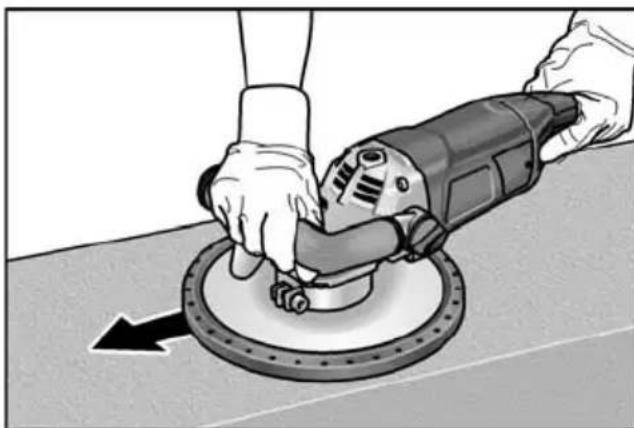

FORSIKTIG!

Elektroverktøyet ma alltid holds godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Tilkople avsugingsanlegget.
3. Stikk inn stopselet.
4. Sla pà avsugingsanlegget.
5. Sla pã maskinen.
6. Betongsliperen settes oppa arbeidsflaten.
   Avsugingsringen av gummi ma vare i plan med arbeidsflaten.

1. Forhøy trykket sik at slipetallerkenen fár kontakt med arbeidsflaten. Sving herved saneringssliperen med overlappende bevegelser.

Avsugingsring av gummi

Dersom avsugingsringen av gummi blir skadet aller viser tegn på slitasje,ffa den skiftes ut. Den kan faes hos hvver FLEX-kundeservic under best.-nr.258.626.

Vedlikehold og pleie

ADVARSEL!

Ikke bruk vann eller flytenderengjoringsmiddel.

Innsiden av kapslingen med motoren ma regelmessig blases ut med torr trykkuft.
■ Vernehetten rengjores med torr trykkuft.

Reparasjoner

Reparasjoner mä kun utføres av et kundeservice verksted som er autorisert av produsenten.

HENVISNING

Skruene pa motorkassen ma不同程度 i lopet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Videre tilbehør, særlig reserveverktøy, finnes i katalogen til produsenten.
Eksplosjonstegninger og lister for reservedeler finnes på vær hjemmeside: www.flex-tools.com

Henisninger om skroting

ADVARSEL!

Utrangerte maskiner magjores ubrukelige ved a fjerne stromkabelen.

Kun for EU-land

Ikke kast elektrisk verktoy i bosset.

I henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk og elektronisk gammadt utstyr og onsetting av nasjonal rett, ma brukte elektriske verktoy samples分开 og avhendes pa en miljøvennlig mæte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmater.

Garanti

Ved kjop av en ny maskin gir FLEX som produsent 2 Års forbrukergaranti fra og med kjapedatoen. Garantien strekker seg kun til mangler som kan fores tilbake til feil på material eller produksjon, sasom ikke oppfylelse av egenskaper som ble garantert på forhand. Ved garantikrav på original salgskvitteringen med pafør dato vedlegges. Garantireparasjoner på kun utfores av FLEX autoriserte verksted eller service stasjoner. Et garantikrav gjelder kun dersom maskinen er brukt forskriftsmessig.

Slitasje under normal bruk, ikke forskriftsmessig bruk, delvis eller komplettdemontert maskin sasom skader på grunn av overbelastning av maskinen, bruk av ikke

tillatt, defekte aller feilt brukte verktoy er utelukket innenfor garantien.

Dette gjelder ogsa for skader som blir forarsaket av maskinen pa verktoyet som blir brukt hcv. pa arbeidsstykket, bruk av vold, falgeskader som kan fores tilbake til ikke forskriftsmessig bruk eller ikke tilstrekkelig vedlikehold av maskinen fra kundens uller tredjes side, skader som er forarsaket av fremmed innvirkning uller av fremmedlegemer, f. eks. sand uller stien, sasom skader som er forarsaket av at det ikke blir tatt hensyn til betjeningsanvisningen, f. eks. tilkoplaning til feil strømpenning uller strømtype.

Garantikrav for verktøy hhv. tilbehørsdeler kan kun gjores gjeldende dersom de blir brukt sammen med en maskin som er beregnet aller godkjent for en slickBruk.

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produitet og ikke mulig bruk av produitet.

Produsenten og hans representant er/DD
ansvarlige for skader som er forarsaket av/DD
forskriftsmessig bruk av ellere
forbindelse medprodukter fra andre
produsenter.

Innehäll

Som produsent erklaer vi pa eget ansvar at Produktene som er oppfert nedenfor med tilherende produktyper.
samt del-og seriienummer er i samsvar med alle relevante forskritter og direktiver som er oppfert nedenfor, og at folgende harmoniserte standarder er blitt anvendt. Ansvarlig for teknik dokumentason:

sv C overensstammelse
