GEBRUIKSAANWIJZING EWADC15CZXR DAIKIN

Deze handleiding vormt een belangrijk document ter ondersteuning van het gekwalificeerde personeel, niettemin mag het nooit dienen als verranging van dit personeel.

Bedankt voor uw aankoop van deze chiller

LEES AANDACHTIG DEZE HANDLEIDING VOORALEER VERDER TE GAAN MET DE INSTALLATIE EN DE OPSTART VAN DE GROEP.

EEN ONJUISTE INSTALLATIE KAN ELEKTRISCHE SCHOKKEN, KORTSLUITING, LEKKEN, BRAND OF ANDERE SCHADE AAN APPARATUUR OF LETSELS AAN PERSONEN VEROORZAKEN.

DE GROEP MOET DOOR EEN GESPECIALISEERDE OPERATOR/TECHNICUS WORDEN GEINSTALLEERD. DE OPSTART VAN DE GROEP MOET WORDEN UITGEVOERD DOOR ERKENTE SPECIALISTEN DIE GOED VOORBEREID ZIJN.

ALLE ACTIVITEITEN MOETEN WORDEN UUITGEVOERD IN OVEREENSTEMMING MET DE PLAATSELIJKE WETTEN EN NORMEN.

DE INSTALLATIE EN DE OPSTART VAN DE GROEP IS ABSOLUUT VERBODEN WANNEER ALLE INSTRUCTIES DIE IN DEZE HANDLEIDING WORDEN GEGEVEN NIET DUDELIJK ZIJN.

CONTACTEER DE VERTEGENWOORDIGER VAN DE FABRIKANT VOOR INLIGHTENG EN TIPS IN GEVAL VAN TWIJFEL.

Beschrijving

De aangekocht groep is een "luchtcondensaat chiller", een machine ontwikkeld om water (of een mensel van water en glycol) te koelen binnen de hierna beschreven beperkingen. De werking van de groep is gebaseerd op compressie, condensatie en verdamping van de stoorn, volgens de omgekeerde Carnotcyclus. De belangrijkke componenten zijn:

• Schroefcompressor om de druk van de koelstoom te verhogen van de verdampingsdruk maar de condensatiedruk.
• Verdamper, waar de koelvloeistof onder lage druk verdampt en zo het water afkoelt.
• Condensator, waar de stoom van de hoge druk condenseert en zo uit de omgeving de warmte elimineert die uit het afgekoelde water werden gehaald dankzij een luchtgekoelde warmtwewisselaar.
• Expansieventiel dat toelaat de druk van de gecondenseerde vloeistof te verminderden van de condensatieduk maar de verdampingsdruk.

Algemene inlichtingen

Alle groepen worden verzonden met elektrische schema's,
cecertificierde tekeningen, identificatielabel: en DOC
(Conformileitverklaring); deze documenten vermelden alle
technische gevevens van de coopie werden aangekocht en
MOETEN WORDEN BESCHOUWD ALS INTEGRAAL EN
ESSENTIEEL ONDERDEEL VAN DEZE HANDLEIDING

Bij discrepantieussen onderhavigehandleidingen de documenten van het toestel, raadpleeg de documenten aan boord van de

machine. Contacteer de vertegenwoordiger van de fabrikant in geval van twijfel.

Het doel van deze handleiding is ervoor te zorgen dat de installmenter en de gekwalificeerde operator de werking, indienststellung en een correct onderhoud van de groep verzekeren, zonder Personen, dieren en/of voorwerpen in gevaar te brengen.

Ontvangst va de groep

Zodra de broep aankomt op de eindbestemming voor installmentie, moet ze geinspecteerd worden om eventuale schade vast te stellen. Alle componenten beschren in de verzendingsbon要去e geinspecteerd en gecontroleerd worden.

Als de coop beschadigd is, mag het beschadigde materiaal Niet weggenomen worden: meld de schade ommiddelijk aan de vervoermaatschappij en vraag om de coop te inspecteren.

Meld de schade onmiddelijk aan de vertegenwoordiger van de fabrikant en stuur indien möglich Foto's op die nuttig+kennen om de verantwoordelijkheid te bepalen.

De schade mag nicht worden gerepareerd tot er een inspectie is gebeurd door de vertegenwoordiger van de vervoermaatschappij.

Vooraleer de broog te installereren, controller of het model en de elektrische spanning vermeld op het label correct zijn. De verantwoordelijkheid voor eventuele schade na acceptatie van de broog kan Niet op de fabrikant worden verhaald.

Werkingslimieten

Opslag

De omgevingsomstandigheden要去en binnen de volgende limieten vallen:

Minimum omgevingstemperatuur : -20°C

Maximum omgevingstemperatuur : 57^

Maximale relativieve vochtigheid 95% zonder condens

De opslag bij een temperatuur onder het minimum kan de componenten beschadigen, terwijl de opslag bij een temperatuur boven het maximum de veiligheidskleppen kan doen opengaan. De opslag in een vochtige omgeving kan de elektrische componenten beschadigen.

Werking

De werkking is toegestaan binnen de limieten aangeduid in Figure 2. De groep moet gebruikt worden met een waterdebiet van de verdamper begrepen+tussen 50% en 140% van het nominale debiet (in standaardwerkomstandigheden).

Een werking buiten de aangeduide limieten kan de groep beschadigen.

Contacteer de vertegenwoordiger van de fabrikant in geval van twijfel.

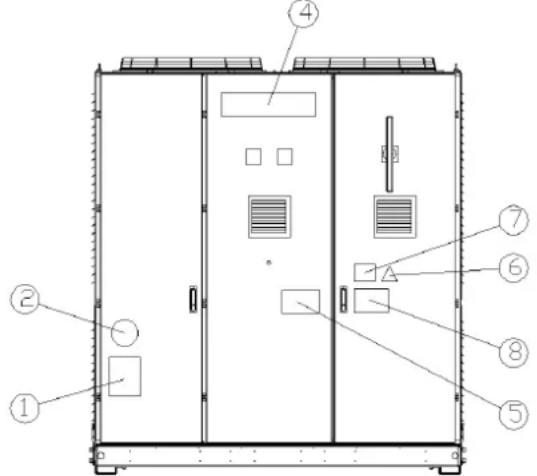

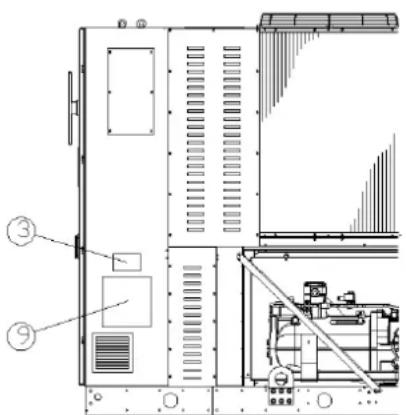

Identificatie van het etiket

1 - Symbool van Niet-ontvlambaar gas	6 - Symbool voor elektrisch gevaar
2 - Type gas	7 - Waarschuwing gevaarlijke spanning
3 - Gegevens identificatielabel van de groep	8 - Waarschuwing spanning van de kabels
4 - Logo van de fabrikant	9 - Instructies voor het optillen
5 - Waarschuwing vullen van het watercircuit

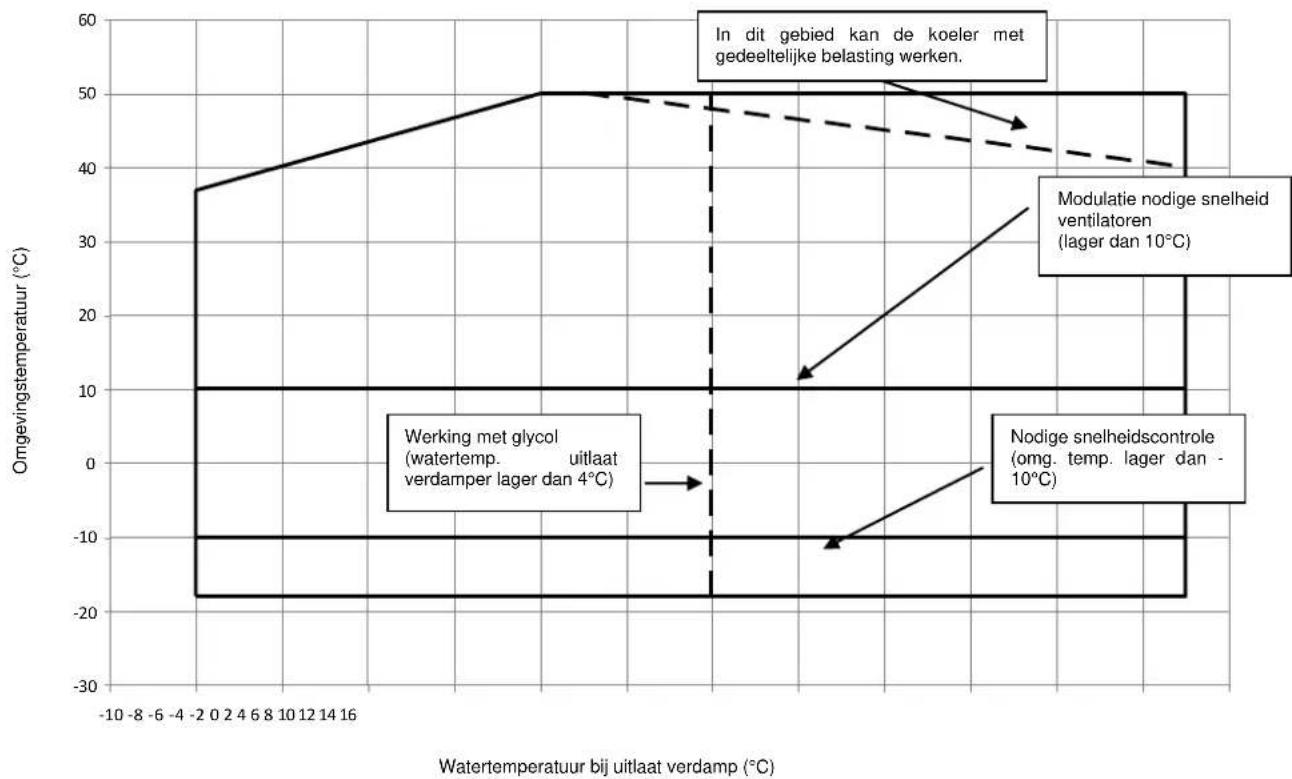

Figuur 2 - Werkingslimieten

Veiligkeit

De groep moet stevig aan de grond verankerd zich.

Het is van fondamenteel belang de volgende instructies in ache te nemen:

• De groep mag enkel worden opgetild via de speciala gesignaleerde punten vastgemaakt op het onderstel.
• Het is verboden interventries op de elektrische componentenuit te voeren zonder erster de hoofdschakelaar van de groepte openen en de elektrische voeding uit te schaken.
• Het is verboden interventries op de elektrische componentenuit te voeren zonder een isolerend platforme te gebruiken. Geen interventries uitvoeren op elektrische componenten bij aanwezigheid van water en/of vochtigheid.
• De snijdende randen en het oppervlak van de condensatorsectie konnen letsels veroorzaken. Vermijdrechtstreeks contact en gebruik geschikte beschemmingen.
• Koppel de elektrische voeding los door de hoofschakelaar te openen vooraleer diestwerkzaaamheden uit te voeren op de koelventilatoren en/of de compressoren. Het Niet naleven van deze regel kan leiden tot ernstige personlijke letseis.
• Breng geen vaste voorwerpen in de waterleidingen verwijl de groep op het systeme is aangesloten.
• Een mechanische filter moet worden geinstalleerd op de waterleiding die op de ingang van de warmtewisselaar is aangesloten.
  De groep is uitgerust met veiligheidskleppen, geinstalleerd op de zijden voor hove en lage druk van het koelcircuit.

Het is absolut verboden alle beschemmingen van de mobiele delen te verwijderen.

Wanner de broog onverwacht stilvalt, volg de instructies vermeld op het Controlepaneel van de instructiehandleiding die deeluitmaakt van de documentatie aanwezig aan board, verzondenaar de eindegruiker.

Het is sterk aangeraden om de werkzaamheden voor installmentie en onderhoud samen met andereen uit te voeren. In geval van toeavallig letsel of problemen dient men zich als volgt te gedragen: Blijf kalm

• Druk op de alarmknop indien aanwezig op de installationsite
  Breng de gewonde personaar een warme plaats ver van de groep en breng die in rustpositie
• Contacteer onmiddelijk het noodinterventiepersoneel aanwezig in het gebouw of een spoeddienst voor eerst hulp.
  Wacht op de komst van het spoedpersoneel zonder degewonde alleen te lately
• Geef alle nodsige inlichtingen aan het personeel van de spoeddienst.

Vermijd om de chiller te installereren in zones die gevaarlijk können zich tijdens de onderhoudswerkzaamheden, zoals platforms zonder reilingen of geleiders of zones die nicht conform zich met de vereisten voor vrije ruimte rond de chiller.

Lawaai

De groep genereert lawaai, hoofdzakelijk te wijten aan de rotatie van compressoren en ventilatoren.

Het geluidsniveau van ieder model staat vermeld in de verkoopsdocumentationatie.

Als de broep geinstalleerd, gebruikt en onderworpen worden aan correct onderhoud, vereist het niveau van geluidsemissie geen enkele speciale beschemmingsvoorziening in de buurt van de broep zonder risico's.

In geval van installmentatie met speciale geluidsvereisten, kan het nodig zich om bijkomende voorzieningen te installereren om het geluid te dampen.

Verplaatsen en optillen

Vermijd om de broep te stoten en/of te schudden tijdens het laden/lossen van het transportvoertuig en de verplaatsing. Duw of trek de broep uitsluitend aan het chassis van de basis. Zet de broep op het transportvoertuig goed vast om te vermijden dat ze verschuift en zo schadeverooraakt. Zorg ervoor dat geen enkel deel van de broep valt tijdens het vervoer en het laden/lossen.

Alle groepen worden voorzijn van hefpunten die in het geel worden aangeduid. Men mag alleen deze punten gebruiken om de broep op te tillen, zoals aangetoond in de volgende.

Gebruik afstandsbalken om schade aan de condensatiebank te vermijden. Plaats ze boven de ventilatorroosters op een afstand van ten minste 2,5 meter.

De hjskabels en de tussenstaven moeten voldoende.
resistant juices om de graep in alle verligheid te ondersteunen.
Conteier het gewicht van de graep op het identificatielabel.

De groep moet met uiterste zorg en voorzichtigheid worden opgetild, volgens de instructies voor optillen vermeld op het etiket.

Til de broep zeer langzaam omhoog, en zorg dat ze perfect vlak blijft.

Plaatsing en assemblage

Alle groepen zijn ontworpen voor extern gebruik, op balkons of op de grond, op voorwaarde dat de installmentiezone vrij is van abstakels die de luchtstroom maar de condensorgroepen+kennen verminderen.

De groep moet op robuste, perfect genivelleerde funderingen worden geinstalleerd. Als de groep op balkons daken worden gefinstalleerd, kan het nodig zich om balken te gebruiken om het gewicht te verdelen.

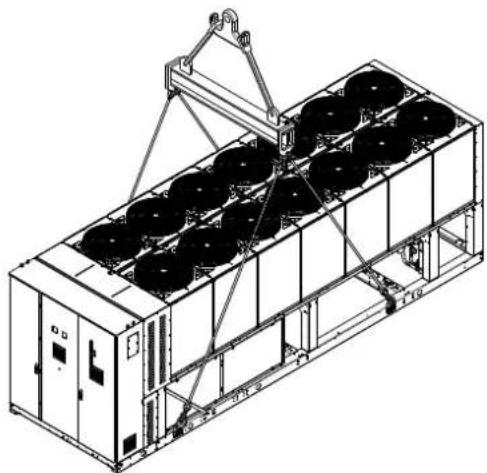

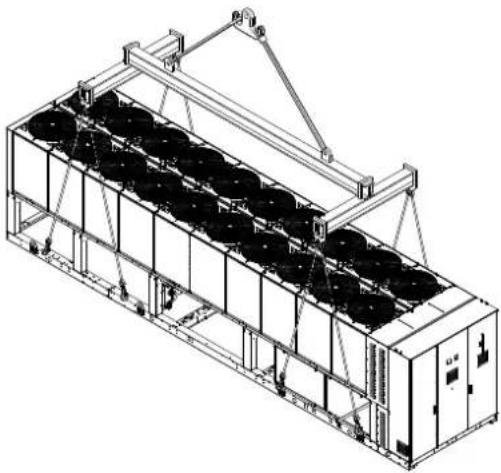

Figuur 3 - De broep optillen

eenheid met 2 compressors

eenheid met 3 compressors

Voor installmente op de grond moet een stevige basis in cement worden voorzien, met een minimale ditke van 250 mm en een bredte die groter is dan de bredte van de groep, in staat om het gewicht er van te kannen dragen.

Als de groep worden gefinstalleerd opplaatsen die voor mens en der gemakkelijktoegankelijk,zijn, is het aangeraden om beschemingsroosters te instalieren voor de secties van de condensator en de compressor.

Volg de voorzorgsmaatregelen en instructies hierna om de beste prestaties op de installmentesite te verzekeren:

Vermiidd recirculatie van de luchtstroom.

• Verzeker u ervan dat er geen obstakels zich die de correcte luchtstroom verhinderen.
• Verzeker u ervan te zorgen voor residente en stevige funderingen om lawaai en trillingen te vermijden.
  Vermijd de installment van de graep in bijzonder stoffige omgevingen, om de verruiling van de condensorgroepen met vuil te verminderen.
• Het water in het systeme moet bijzonder rein zich en alle sporen van olie en roest要去en worden weggenomen. En mechancische waterfilter moet op de inlaatleiding van de groep worden geinstalleerd.

Vereisten voor minimale vrij ruimte

Het is fondamenteel om de minimumafstanden op alle groepen te respecteren, om een optimale ventilatie van de condensorgroepen te verzekeren.
Wanneer men beslist om de groep teplaaten en om een voloende luchtstroom te verzekeren, moet men de volgende factoren in beschouwing nemen:
Vermijd recirculatie van warme lucht
Vermijd aanvoer van onvoldoende lucht maar de luchtgekoelde condensator.

Beide omstandigheden können een verhoging van de condensdruk veroorzaken, wat leidt tot een verminderin van de energetische efficiente en van de koelcapaciteit.

ledere zijde van de groep moet toegankelijk zijn voor deuitvoerig van onderhoudswerkzaamheden na installmentie.

De verticale luchtafvoer mag nicht belemmerd zichn.

Als de groep door wanden of obstakels metdezelfde hoogte is omringd, mag de groep Niet geinstalleerd着眼 op minder dan 2500mm Als deze obstakels hoger着眼，mag de groep Niet geinstalleerd着眼 op minder dan 3000mm

Als de groep worden geinstalleerd zonder de aanbevolen minimumaufstanden tot wanden en/of verticale obstkaels te respecteren, kan er zich een combinatie voordoen van recirculatie van warme lucht en/of onvoldoende aanvoer maar de luchtgekoelde condensator, wat kan leiden tot een verminderung van capacititeit en efficiente.

In ieder geval kan de broep zich dankzij de microprocessor aanpassen aan de neue Werkvoorwaarden door maximumcapaciteit te leveren, beschikbaar in bepaalde omstandigheden, ook als de laterale afstand lager is dan aanbevolen, behalte als de werkomstandigheden de verilgheid van het personeel of de betrouwbaarheid van de broep beinlooden.

Wanner twee of meer groepen de ene naast de andere worden geplaatst, is het aangeraden om een afstand van minstens 3600mm te respecteren:tussen de banken van de condensator.

Raadpleeg een vertegenwoordiger van de fabrikant voor meer oplossingen.

Geluidsbescherming

Wanneer het niveau van geluidsemissie een speciale controle vereisen,要去 men bijzonder aandacht schenken om de groep van zichen basis te isoleren door antitrilelementen correct aan te brengen (geleverd als optional). De flexibele koppelingen要去en ook op de hydraulische aansluitingen worden geinstalleerd.

Waterleidingen

De ledingen moeten ontworpen zich met zo min möglichk bochten en verticale veranderingen vanrichting. Op deze manier worden de installmentekosten gevoelig gedrukt, en verbeteren de prestaties van het systeme.

Het hydraulische systeme moet over het volgende beschikken:

1. Antitrilmontages om de overdracht van trillingen maar de structuren te verminderen.
2. Afsluiters om de eenheid te isoleren van het hydraulische system tijdens Dienstwerkzaamheden.
3. Debietregelaar

4. Voorziening voor manuele of automatische ontluchting op het hoogste punt van het systemen, en een drainagevoorziening op het laagste punt.

5. Verdamper en voorziening voor warmtere recuperatie, die Niet op het hoogste punt van het systemmogen staan.

6. Een geschikte voorzieening die het hydraulische systeme onder druk kan honden (expansievat enz.).
7. Indicatoren voor druk en temperatuur van het water, die de operator helpen tjden Dienst- en onderhoudswerkzaaamheden.

Figuur 4 - Vereisten voor minimale vrij ruimte

1. Een filter of een voorziening die de partikels uit de vloeistof kan verwijderen. Het gebruik van een filter verlangt de levensduur van de verdamper en de pomp, waar dit het hydraulische system helpt de Beste omstandigheden te behouden.
2. De verdamper heeft een elektrische watstand met een thermostat, die de bescherming verzekert gegen bevriezen van het water bij een minimum omgevingsterperatureuur van -25^ . Daarom要去en alle andere waterleidingen/hydraulische voorzieningen buiten de groep beschermd worden tegen de vorst.

3. Tijdens de winterperiode要去 het water uit de voorziening voor warmtere recuperatie worden afgelaten, tenzij er in het hydraulische circuit een mengsel met ethyleenglycol met het juistepercentage wordt toegevoegd.

4. Wanner de broep wordt verrangen, moet het volledige hydraulische systeem worden leeggemaakt en schoongemaakt vooraler de neue groep te installereren. Vooraleer deijke groep op te starten, is het aangeraden om het water te testen en met geschikte chemische middelen te behandelen.

5. Wanner er glycol aan het hydraulische systeme wordt toegevoegd als antivriesbescheming, moet men erop letten dat de aanzuigdruk lager zaarend, de prestaties van de groep zullen immers minder+zijn en de drukschommelingen groter. Alle beschemmingssystemen van de groep zoals de antivircs en de bescheminglage druk要去en opnieuw worden afgesteld.
6. Controller of er geen lekken zich vooraleer de waterleidingen te isoleren.

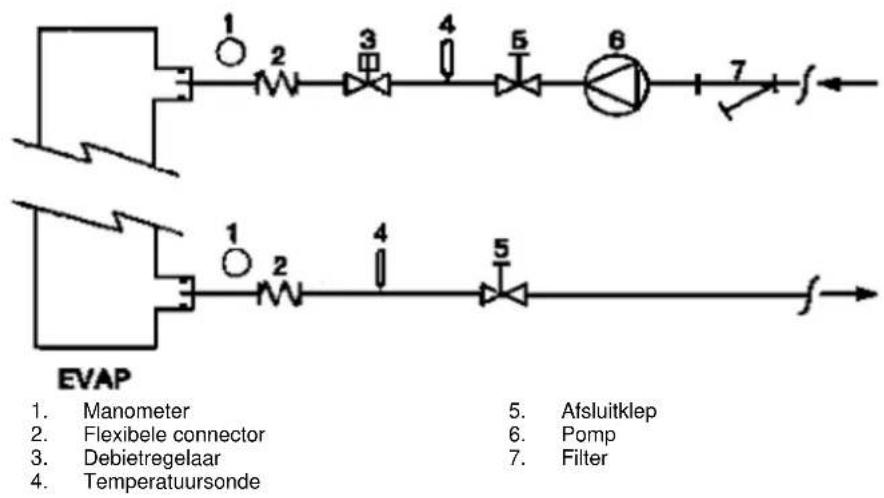

Figure 5 - Aansluiting van de waterleidingen voor de verdamper

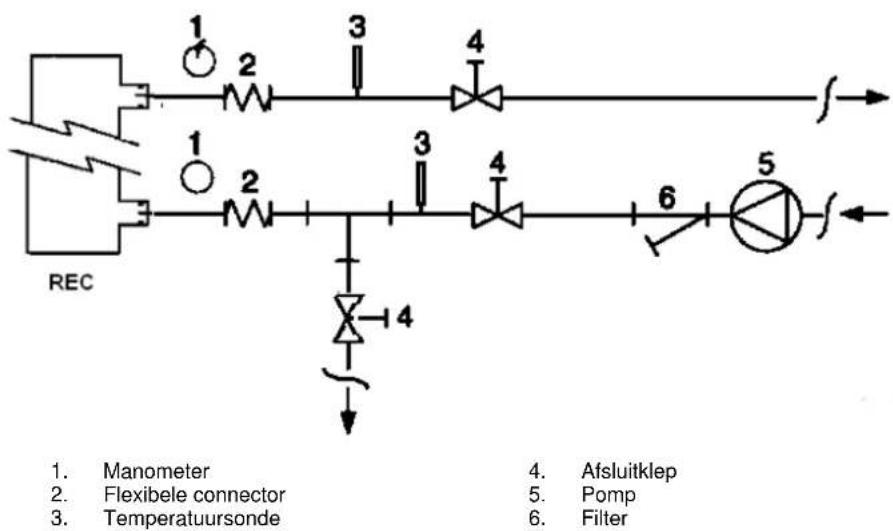

Figuur 6 - Aansluiting van de waterleidingen voor de warmtewisselaars voor warmterecuperatie

Behandeling van het water

Vooraleer de broog te bedieren moet men het watercircuit schoonmaken. Vuil, kalk, corrosieaanslag en ander materiaal kunnen zich in de warmtewisselaar ophopen en op die manier de capacititeit voor warmte-uitwisseling verminderen. De drukschommeling kan ook vergroten, waardoor het debiet van het water vermindert. Een geschikte behandeling van het water kanARAOM HET RISICO OP CORSIO, aftakeling

kalkvorming enz. verminderen. De meest geschikte behandeling van het water moet ter plaatsse worden bepaald op basis van het type system en de eigenschappen van het water.

De fabrikant is nicht verantwoordelijk voor eventuele schade of slechte werking van het toestel veroorzaakt door geen of ongeschikte behandeling van het water.

Tabel 1 - Aanvaardbare kwaliteitslimieten van het water

pH (25°C)	6,8÷8,0		Totale hardheid (mg CaCO3/ l)	< 200
Elektrisch geleidingsvermögen μS/cm (25°C)	<800		Ijzer (mg Fe / l)	< 1,0
Chloride-ion (mg Cl- / l)	<200		Zwavelion (mg S2/ l)	Geen
Sulfaation (mg SO42- / l)	<200		Ammoniumion (mg NH4+ / l)	< 1,0
Alkaliciteit (mg CaCO3/ l)	<100		Kiezelzuur (mg SiO2/ l)	< 50

Antivriesbescherming voor verdampers en warmtewisselaars voor recuperatie van warmte

Alle verdampers zijn uitgerust met een elektrische, thermostatisch besturde worden, die een geschiktte antivriesbescherming biedt bij minimumtemperaturen van -25^ . Nietteminen konnen er, behalte als de warmtewisselaars volledig leeg,zijn en schoongemaakt met een antivriesoplosping, ook andere bijkomende methodes worden gebruikt gegen het bevriezen.

Wanner men het systeme ontwerpt,要去en in zich totaliteit twee of meerere beschermingsmethoden in beschouwing wordengenomen, die hierna worden beschreiben:

• Continue circulation van de waterstroom in de waterleidingen en de warmtewisselaars
  Bijvoegen van een voldoende hoeveelheid glycol in het watercircuit.
• Extra thermische isolatie en verwarming van de blootgestelde leidingen
• Leegmaken en schoonmaken van de warmtewisselaar tijdens het winterseizoen

Het is de verantwoordelijkheid van de installerateur en/of van het plaatselijke onderhoudspersoneel om ervoor te zorgen dat de antivirusismethoden worden toegepast. Verzeker u ervan dat steeds onderhoudswerkzaamheden worden UITgevoerd, die aangepast zich aan de antivirusiesbescheming. Het Niet naleven van de instructies hierboven kan schade aan de groep met zich meebrengen. Schadeverooraakt door vorsalt zich onder de garantie.

Installatie van de debietregelaar

Om een voldoende waterdebiet in de hele verdamper te verzekeren, is het fundamentally om een debietregelaar te installereren in het watercircuit, die op de waterleidingen bij ingang of bij uitgang kan worden geplaatst. Het doel van de debietregelaar is de groep stil te leggen in geval het water stopt met stromen, om zo de verdamper gegen bevrijzeen te beschermen.

De fabrikant besteht als optional een debietregelaar aan, die special ward uitgekozen.

Deze debietregelaar van het type met schoepen is geschikt voor continuoepassingen buiten (IP67) met buisdiameters van 1^ tot 6". De debietregelaar is uitergerust met een potentaalvrij contact, dat elektrisch要去 worden aangesloten op de eindhovenen aangeduid in het elektrische schema.

De debietregelaar moet zo worden afgesteld dat hij optreedt wanner het debiel van het water van de verdamper onder 50% van het nominale debiel daalt.

Warmterecupatie

Indien men dit wil, kan de groep ook uitgerust worden met een systemd voor warmterepecuperatie.

Dit systeme worden toegepast met een warmtewisselaar gekoeld met water, die zich op de aflaatuis bevindt van de compressor, en een aangepast besturingsmechanisme van de condensatiedruk.

Om de werkung van de compressor te verzekeren binnen zijn mantel, konnen de groepen voor warmterecuperatie Niet werken bij een watertemperatuur lager dan 28^ .

De ontwerper van de installatione en de installerateur van de chiller hebden be verantwoordelijkheid om ervoor te zorgen dat deze waarde gespecteerd worden (vb. door een by-passklep te gebruiken).

Alle elektrische aansluiingen op de groep要去en worden uitgevoerd in overeenstemming met de wetten en normen die van kracht zich.

Alle werkzaamheden voor installmentie, bediening en onderhoud要去en worden uitgevoerd door gekwalificeerd personneel. Raadpleeg het specifieke elektrische schema van de aangekochtete broog. Als het elektrische schema zich Niet op de broog bevindt of als men die kwijt is, contacteer uw vertegenwoordiger van de fabrikant, die u een kopie zal toesturen.

Contacteer de vertegenwoordiger van de fabrikant bij afwijkingen:tussen het elektrische schema en het paneel/ elektrische kabels.

Gebruik enkel koperen geleiders, anders kan er zich een oververhitting voordoen of corrosie op de aansluitingspunten met gevaar dat de groep schade oplooot.

Om interferenties te vermijden, moeten alle commandokabels gescheiden van de elektrische kabels worden aangesloten. Hierto moeten verschillende elektrische kabelgoten worden gebruikt. Vooraleer Dienstinterventions op de broep uit te voeren, moet de hoofdschakelaar worden geopend om de broep van de hoofdvoeding los te koppelen.

Wanner de groep uit staat maar de schakelaar voor loskoppenen staat in de stand gesloten, zich de Niet gebruekte circuits toch nog actief.

Nooit het klemmenbord van de compressoren openen vooraleer de hoofdschakelaar voor loskoppelen van de broep is geopend.

Gelijktijdige belastingen op mono- en driefase en onevenwicht tussen fasen+kennen lekken naar de aarding tot 150mA veroorzaken tijdens de normale werking van standaardgroepen.

Als de groepen voorzijeningen bevatten die hogere uitwijkingen genereren (zoals VFD en faseonderbreking), hunnen de aardingslekken tot veel hogere waarden toenemen (circa 2 Ampère).

De beschermingen voor het elektrische voedingsystem moeten ontworpen zijn op basis van de hierboven vermelde waarden.

Werking

Verantwoordelijkheid van de operatoren

Het is fondamenteel dat de operator een passende professionele vorming krijt et verwrouwd raakt met het systeme vooraler de groep te gebruiken. Naast het lezen van deze handleiding; moet de operator de bedieningshandleiding van de microprocessor en het elektrische schema bestuderen om de volgorde te begrijpen voor de opstart, de werkig, de volgorde voor het stilleggen en de werkking van alle verilgheidsvoorzijeningen.

Tijdens de initiale op startfase van de coop is een technicus erkend door de fabrikant ter beschikking om te antwoorden op iedere vraag en om instructies te gezven over de correcte werkingsprocedures.

De operator要去en register bijhonden van werkingsgeevens voor iedere geinstalleerde groep. Er要去 ook een ander register worden bijgehonden voor alle periodieke werkzaamheden voor onderhoud en service.

Als de operator abnormale of ongewone werkkomstandigheden vaststelt,要去 hij de erkende technische dienst van de fabrikant raadplegen.

Routineonderhoud

De minimale onderhoudswerkzaamheden worden in

Table 2 opgesomd.

Service en beperkte garantie

Alle groepen zijn in de fabriek getest en gedurende 12 maanden na de eerste opstart of 18 maanden na de datum van levering gewaarborgd.

Deze groepen werden ontwikkeld en gebouwd in naleving van de meest hoogstaande kwalitatieve standards, en garanderen jarenlange werkung zonder defecten. Toch is het belangrijk om een geschikt en regelmatig onderhoud te verzekeren, conform met alle hoogstaande procedures in deze handleiding en met de goede praktijknen van onderhoud van machines.

Het is sterk aanbevolen om een onderhoudscontract af te sluiten met een Dienst die door de fabrikant is erkend, om een efficiente service zonder problemen te verzekeren dankzij de ervaring en de bekwaamheid van ons personeel.

Bovendien moet men eraan denken dat de groep ook onderhoud vergtijdens de garantieperiode.

Wij wijzen u erop dat een onjuist gelebruik van de groep, bijvoorbeeld buiten de werkingslimieten of zonder een geschikt onderhoud volgens de aanwijzingen vermeld in deze handleiding, ervoor zorgen dat de garantie Niet geldig is.

leef de volgende punten na,meer bepaald om de limieten van de garantie te respecteren:

1. De groep mag nicht werken buiten de vastgelegde limieten
2. De elektrische voeding moet binnen de spanningslimieten vallen en vrij় van uitwijkingen of onvoorziene spanningswijzigingen.
3. Deriefasevoeding mag geen uitwijkingussen defasen vertonen van meer dan 3% .De groep moet uit blijven totdat het elektrische probleem opgelost is.
4. Geen enkele veiligheidsvoorziening, zowel mechanisch, elektrisch als elektronisch, uitschakelen of forceren.
5. Het water dat gebruikt worden om het watercircuit te vullen,要去en,zijn en op geschikte wijze behandeld. Een mechanische filter moet worden geinstalleerod op het punt dat het dichtst bij de ingang van de verdamper is.
6. Behalve indien specifiek overeengekomen op het moment van de bestelling, mag het debiet van het water van de verdamper nooit hoger� dan 120% en lager dan 80% van de nominale capaciteit.

Verpflichte periodieke controles en opstart van applications onder druk

De groepen vallen onder categorie IV van de classificatie vastgelegd door de Europese Richtlijn PED 2014/68/EU.

Voor de chillers die tot deze categorie behoren, vereisen sommige plaatselijke normen een periodieke inspectie door een erkende instantie. Controller de vereisten die van kracht zich op deplaats van installmentie.

Tabel 2 - Programma voor routineonderhoud

Lijst met aktiviteiten	Wekelijks	Maandelijks (Opmerking 1)	Jaarlijs/ ieder seizoen (Opmerking 2)
Algemeen:
De werkingsgegevens lezen (Opmerking 3)	X
Visuele inspectie van de groep op eventuele schade en/of loskomen		X
Controle van de integritiet van de thermische isolatie			X
Schoonmaak en lakken waar nodig			X
Analyse van het water (6)			X
Controle van de werking van de debietregelaar		X
Elektrische installment:
Controle van de besturingssequenties			X
Controle op slijtage van de contactsluiter - indien nodig verwangen			X
Controle of alle elektrische eindklemmen goed vastzitten - indien nodig vastzetten			X
Schoonmaak binnenin het elektrische contropaneel			X
Visuele inspectie van de componenten op eventuele tekenen van oververhitting		X
Controle van de werking van de compressor en van de elektrische wonderstand		X
De isolatie van de motor van de compressor meten aan de hand van de Megger			X
Koelcircuit:
Controle of er geenlekken van het koelmiddelijken		X
Controle van het debiet van het koelmiddel via het visuele inspectieglas van de vloeistof - het inspectieglas moet volijken
Controle van de drukval van de dehydratatiefilter		X
Controle van de drukval van de oliefilter (Opmerking 5)		X
Analyse van de trillingen van de compressor			X
Analyse van de zuurtegraad van de olie van de compressor (7)			X
Sectie van de condensator:
Schoonmaak van de banken van de condensator (Opmerking 4)			X
Controle of de ventilatoren correct vastzitten			X
Controle van de schoepen van de bank van de condensator - indien nodig verwijderen			X

Opmerkingen:
1. De maandelijkse activiteiten omvatten alle wekelijke activiteiten.
2. De Jaarlijkse activiteiten (of van het begin van het seizoen) omvatten alle wekelijks en maandelijkse activiteiten.
3. De werkingswaarden van de groepen hunnen dagelijks worden gelezen om hoge waarnemingsstandaards te respecteren.
4. In omgevingen met een hoge concentratie door de lucht meegevoerde partikels, kan het nodig zich om de bank van de condensator vaker te moeten schoonmaken.
5. Vervang de oliefilter wanner de betreffende drukschommeling 2,0 bar bereikt.
6. Controller of er gesmolten metalen aanwezig zich.
7. TAN (Aantal totale zuren): ≤ 0,10 : geen actie

Tussen 0,10 en 0,19: de antizuur filters verrangen en opniew controleren na 100 werkuren. De filters verder lijven
vervangen tot de TAN lager is dan 0,10.

0,19 : de olie, de oliefilter en de filterdroger van de olie verwangen. Met regelmatige tussenpozen controeren.

Belangrliche inlichtingen met betrekking tot het gebruekte koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Het gas Niet lately vrijkomen in de atmosefer.

Type koelminder: R134a

Waarde GWP(1): 1430

(1)GWP = Verwarmingspotentieel Global

De hoeveelheid koelmiddel nodig voor de standardwerking staat aangeduid op het identificatielabel van de groep.

De effectief geladen hoeveelheid koelmiddel in de groep wordt getoond op een zilveren sticker vanbinnen in het elektrische paneel.

Naargelang de voorschriften van de Europese of de plaatselijke wetgeving, kan het nodig zich om periodieke inspecties uit te voeren om te bepalen of er geen lekken van het koelmiddel zich.

Contacteer deplaatselijke verkoper voor meer inlichtingen.

Fabriek en veld vullingeenheden instructies

(Belangrijke inlichtingen met betreking tot het gebruekte koelmiddel)

Het koelsystemeert wordt gemuld met gefluoreerde broeikasgassen.

Het gas Niet lately vrijkomen in de atmosefer.

1 Vul met onuitwisbare inkht het koelmiddellabel in dat geleverd wordt met het product volgens de onderstaande instructies:
- het koelmiddel vulling voor elk circuit (1; 2; 3)
- totale vulling koelmiddel (1 + 2 + 3)
bereken de uitstoot van broeikasgas met de volgende formule:

GWP-waarde van het koelmiddel x Totale vulling koelmiddel (in kg)/ 1000

a bevat gefluoreerde broeikasgassen.
b circuitnummer
c Fabriek vulling
d Veld vulling
e Vulling koelmiddel voor elk circuit (volgens het aantal circuits)
f totale vulling koelmiddel
g Totale vulling koelmiddel (fabriek + veld)
h Uitstoot broeikasgassen van totale uitgedrakte vulling koelmiddel

als ton van CO2 equivalent

m Type koelmiddel:
n GWP = verwarmingspotentieel globaal
p Seriennummer eenheid

2 Het ingevulde label要去 aan de binnenkant van het elektrische paneel geplakt worden.

Naargelang de voorschriften van de Europese of deplaatselijkwetgeving, kan het nodig zich om periodieke inspecties uit te voeren om te bepalen of er geen lekken van het koelmiddel zich. Neem contact op met uw plaatselijkde dealer voor meer informatie.

OPMERKING

In Europa wird de uitsstoot van broeikasgassen van de totale vulling van koelmiddel in het systeme

(uitgerdrukt in ton CO_2 equivalent) gebruikt om de onderhoudsintervals te bepalen.

Volg de geldende wetgeving.

Formule om de uitstoet van broeikasgassen te berekenen:

GWP-waarde van het koelmiddel x Totale vulling koelmiddel (in kg)/ 1000

Gebruik de GWP-waarde vermeld op het label broeikasgassen. Deze GWP-waarde is

gebaseerd op het 4de IPCC beoordelingsverslag. De GWP-waarde vermeld in de handleiding kan nicht meer gelden

(d.w.z. gebaseerd op het 3de IPCC beoordelingsverslag)

Vernieting

De groep verw gemaakt met metalen, plastieken en elektronische componenten. Al deze onderdelen moeten vernietigd worden, conform met de plaatselijke normen betreffende deze materie.

De loodaccu's moeten ingezameld worden en verstuurd waar specifieke erkende centra voor inzameling van afvalmaterialien. De olie moet worden opgevangen en verstuurd waar specifieke erkende centra voor inzameling van afvalmaterialien.

Wij behoenden ons hetrecht voor om op ieder willekeurig ogenblik ontwerpwijzigingen en structurele wijzigingen aan te brengen zonder vooraf te verwittigen. Bijgevolg is de afbeelding op de omslag Niet binden.

INSTRUCCIONES ORIGINALES EN INGLÉS
