BRUKSANVISNING EWADC15CZXR DAIKIN

Dee h t i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i 1

Denna manual utgör ett viktigt document till stöd für kvalificerad personal, och kan aldrig ersätt sjalva personalen.

Tack for att ni har kopt detta kylaggregat.

LÁS NOGGRANT DENNA MANUAL INNAN INSTALLATION OCH IBRUKTAGANDE AV ENHETEN PABORJAS.

EN FELAKTIG INSTALLATION KAN ORSAKA
ELCHOCKER, KORTSLUTNINGAR, LACKAGE, BRAND
ELLER ANDRA SKADOR PÄ APPARATEN ELLER PÄ PERSONER.

ENHETEN SKA INSTALLERAS AV EN PROFESSIONELL OPERATOR/TEKNIKER.

ENHETENS IBRUKTAGNING SKA UTFORAS AV AUKTORISERADE OCH FORBEREDDA YRKESPERSONER.

ALLA AKTIVITETER SKA UTFORAS MED HANSYN TILL GALLANDE LOKALA LAGAR OCH NORMATIV..

INSTALLATION OCH START AV ENHETEN AR ABSOLUT FOBBJUDNA OM INTE ALLA INSTRUKTIONERNA I DENNA MANUAL AR TYDLIGA.

VID TVIVEL, KONTAKTA TILLVERKARENS REPRESENTANT FÖR INFORMATION OCH RÄD.

Beskrivning

Den inforskaffade enheten ar att "luftkylt kylaggregat", en maskin avseddd fornedkylning av vatten (eller en blandning av vatten-glykol) inom de granser som beskrivs nedan. Enhetens Funktion beror pa angans compression, kondensation och forangning, enigt omvänd Carnot-process. De huvudsakliga componenterna ar:

• Skruvkompress for att öka trycket hos kylmedelsängan frän Förångningstryck till kondensationstryck
• Förängare, där det flytande kylmedlet med lågt tryck Förängas, och på sä vis kyler ned vattnet
• Kondensator, dār Āngan med högt tryck kondenseras och eliminerar värmen i luften som tagits frán vattnet, tack vere en luftkyld värmeväxälate.
  Expansionsventil som minskar den kondenserade vatskans tryck fran kondensationstryck till forangningstryck.

Allman Information

Alla enheter levereras med kopplingsscheman, certifierade ritningar, markskylt; e FOO (Forklaring om

Överensstämande); dessa dokument anger den inforskaffade entehent alla teknska egenskaper och UTGÖR EN INTEGRERAD OCH GRUNDLAGGANDE DEL AV DENNA MANUAL

I fall av ooverensstämmande mellanenna manual och apparatens Dokument, lita till maskinens dokument. Vid tvivel, kontakta tilverkarens representant.

Sytet medenna manua rattata den kvalificera installmenten och operatoren garantera korrekt installation, ibruktaning och underhal av enheten, utan att fororsaka risker for personer, djur och/eller foremal.

Sá fort encheten anländer till slutdestinationen ska installationen inspekteras für att finna eventuella skador. Allakomponenter som anges i leveranssedeln ska inspekteras och kontrolleras.

Om enheten skulle vara skadad, avlagsna ej det skadade materialet och anomal omedelbart skadan till speditionsfirman och be dem inspektera enheten.

Anmal omedelbart skadan till tilverkarens representant, och skicka om möjigt foton som kan tjana till att faststalla ansvaret.

Skadan fär ej repareras forrän speditionsfirmans representant har inspekterat delen.

Skadan fár ej repareras forrān speditionsfirmans representant har inspekterat delen.

Innan enheten installeras, kontrolera att rätt modell och elektrisk spanning anges på markskylten. Ansvaret für eventuella skador after acceptans av enheten kan ej laggas på tilverkaren.

Operativa begränsningar

Förvaring

Lokalens forhallanden ske ligga inom foljande granser:

Minsta temperatur : -20°C

Högsta temperatur : 57^

Högsta relativa luftfuktigkeit : 95% atan kondens

Förvaring vid lagre temperatur an den angivna kan skada komponenterna, medan forvaring vid högre temperatur an den angivna kan öppna sakerhetsventilerna. Förvaring i kondenserande luft kan skada de elektriska komponenterna.

Funktion

Funktionen tillats inom de begrangsninger som anges i Figur 2.

Enheten ska anvandas med att vattenflode i forangaren som ligger mellan 50% och 140% av det nominella flodet (under standard arbeitsforhallanden).

Funktionutanforgranserna kan skadaenheten.

Vid tvivel, kontakta tillverkarens representant.

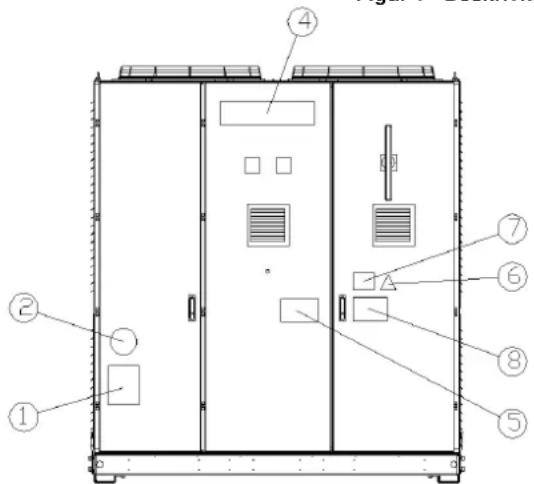

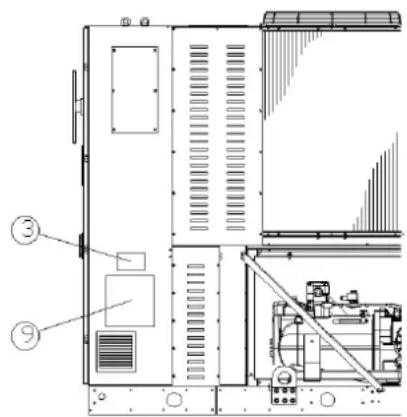

Figur 1 - Beskrivning av etiketterna på elpanelen

1 - Symbol für icode brandfar Liga gaser	6 - Symbol für elektrisk fara
2 - Typ av gas	7 - Varning für hög spänning
3 - Uppgifter på enchetens märskylt	8 - Uppmaning att fösta sladdarna
4 - Tillverkarens logotyp	9 - Lyftinstruktioner
5 - Uppmaning att fylla på vattenkretsen

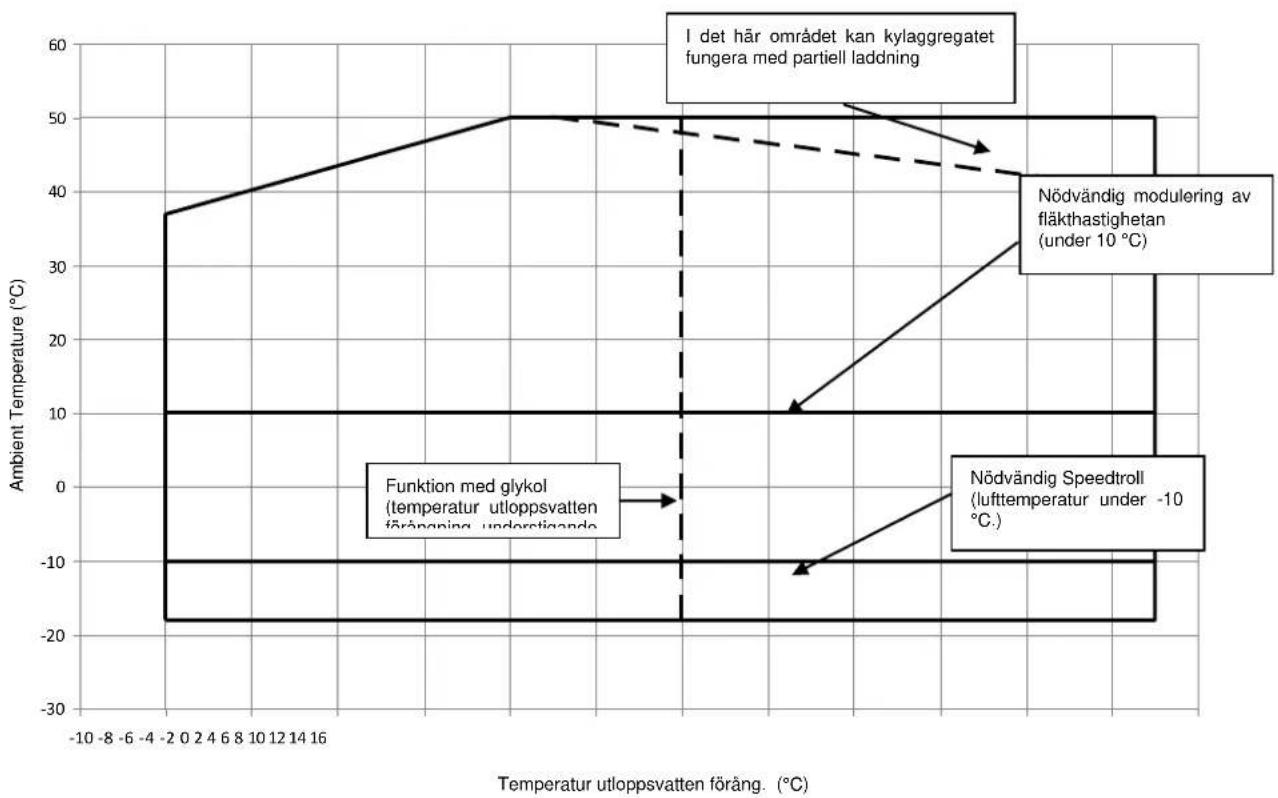

Figur 2 - Operatva begränsningar

Sakerhet

Enheten skforankras val till marken.

Det ar viktigt att observera foljande instruktioner:

• Enheten fär bara lyftas i de avsedda punkterna, Märkta i gult och fästa pa dess bas.
  Det ar forbjudet att tilltrada de elektriska componenterna innan enhances huvudstrombrytare har oppnats och stromforsorjningen har brutits.
• Det ar forbjudet att tilltrada de elektriska componenternautan att anecd en isolerande plattform. Tilltrad ej de elektriska componenterna vid forekomst av vatten och/eller fakt.
  Kondensatorns vassa kanter och yta kan orsaka skador. Undvik direkt kontakt och använd lamplig skyddssutrustning.
  Koppla fran strömforsörjningen genom att öppna huvudströmbrytaren innan serviceoperator gös pa kylfläktarna och/eller kompressorerna. Att ej ta hänsyn tillenna regel kan leda till allvarliga personskador.
  For ej in fasta foremá i vattenledningarna medan encheten ár ansluten till systemet.
• Ett mekanisk filter ske installeras pa vattenledningen som ar ansluten till varmevaxlarens inlopp.
  Enheten forses med sakerhetsventiler installerade pa kylmedelskretsens sider for lagt respektive higt tryck.

Det ar absolut forbiudet att avlagsna de rorliga delarnas mobila skydd.

Om erhhen plotsigt stannar, folj instruktionerna som anges i kontrollpanelens instruktionssmanual som utgor en del av maskinens dokumentation som levereras till slutanvandaren.

Det rekommenderas starkt att utfora alla installations- och underhallsoperationema tillsammans med andra personer. Vid olykor ell er problem skan bete sig pa foljande satt:

Behallugnet
Tryok pa alarmknappen om sadan finns pa installationsplatsen
- Flytta den skadade personen till en vam plats, langt fran encheten och lagg denne i village

Kontakta omedelbart bygnadens kvalificerade sjukpersonal er akutmottagning.
Vanta tills sjukpersonalen anlander utan att lamna den skadade ensam
Ge all nodvandig information till sjukpersonalen.

undvik att installera kylaggregatet pa platser som kan vara fariga under underhallsoperationerna, sasom plattformar utan räcken aller ledstänger, aller platser som inte uppfyller platskraven king kylaggregatet.

Buller

Enheden genererar buller huvudsakigen fran kompressornas och flaktarnas rotation.

Vare modells bullerniva anges i forsaljningsdokumentationen.

Om enheten installeras, anvands och underhalls korrekt, kraver bullemivan ingen speiell skyddsanordning for att man ska kunna arbeta kontinuertigt vid den.

Vid installationer med speciella krav pa bulleresolering kan det binoDVendigt att installerera tilaggande bullerdampande anordninger.

Föflyttning och lyftning

Undvik att utsatta enheten for slag/skakninger under lasting/avlastning fran transportfordonet och forflytningen. Skjut ellera hennen enbart i basens ram. Fastehennen inuti transportfordonet for att undvika att den ror sig och orsakar skador. Se till att ingen del avenheten falter under transport och lasting/avlastning.

Alla enheter ar forsedda med lyftpunkter utmärkta med gult. Endast dessa punkter far anvandas for att lyfta encheten, sasom visas i figur 3 nedan.

Använd avstandsbarrärer für att inte skada kondensbanken. Placera dessa ovanpá fläktgallren med minst 2,5 meters avstand.

Bada lyftvajrar och avstandsbarriärer skara vara tillräckligt starka for att hälla enheten sakert. Kontrollera entehens vikt på dess markskylt.

Enheten sky lyftas med maximal uppmärksamhet och omsorg, genom att följa lyftinstruktionerna som anges pa etiketten. Lyft encheten mycket langsamt och hall den helt plant.

Placering och montering
Alla enheter ar avsedda for bruk utomhus, pa balkonger erper
pa marken under forutsättning att installationsplatsen ar fri fain
hinder som kan forhindra luftflodet till kondensatorerna.
Enheten skal installeras pa ett stadigt och helt plant underlag. Om
enheten installeras pa balkonger erper tak, kan det blinodvändigt att
anvanda balkar for att fordela vikten.

För installation pa marken kravs en motständskraftig cementbas med e tjocklek pa minst 250 mm och större bredd an entehentens. Denna basyaste kunna bara ehetens vikt.

Om enheten installeras pa en plats som ar tilganglig for personer och djur, rekommenderas det att installera skyddsgaller for kondensatorn och kompressorn.

For att garantera basta prestanda på installationsplatsen, folj dessa foreskrifter och instruktioner:

• Undvik Återcirkulation av luftflödet.
• Forsakra Er om att inga hinder finns for ett korrekt luftflode.
• Försakra Er om att grunden ar tillräckligt kraftig och stabil for att minimera buller och vibrationner.
• Undvik att installerera encheten på spezialt dammiga platser, for att reducera fororening av kondensatorerna med smuts.
  Vattnet i systemet skara vara specielt rent och alla spar av olja och rost skavavlagsnas. Ett mekaniskt vattenfilter ske installeras pa enhetens inloppsledning.

Minsta platskrav

Det ar av grundlaggande betydelse att respektera minimimatten for varje enhet fort att garantera en optimal ventilering av kondensatorerna.

När platsen)darrenheten skaplaceras valjs,ta hansyn till dessafaktorer for att garantera etttillrackligt luftflöde:

• Undvik Återcirkulation av varmluft
• Undvik otillräcklig luftforsörjning till den luftkylda kondensatorn.

Báda situationerna kan orsaka en ökning av kondenseringstrycket, vilket medfor reducerad energiaeffektivitet och kylmedelskapacitet. Enhentens alla sidor ská vara tillgangliga for att utföra underhällssoperationer after installationen.

Enhetens vertikala luftutslapp fãr ej hindras.

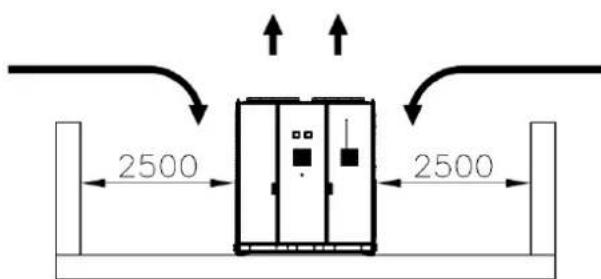

Om encheten omges av vaggar och hinder med samma hójd som encheten skaa denna installeras paett avstand ej understigande 2500 mm. Om dessa hinder ar högre, ska encheten installeras paett avstand ej understigande 3000 mm.

Om encheten installeras utan hansyn till de rekommenderade minimimatten for vaggar ocheller hinder kan en kombination av atercirculation av varmluft och/eller otillräcklig luftforsörjning till den luftkylda kondensatorn uppsta, som kan leda till reducerad kapacitet och effektivitet.

I alla fall later mikroprocessorn encheten anpassa sig till nya
funktionsforutsattningar genom att ge maxkapacitet under bestamda
forutsattninger, aven om sidoavstendet ar minde an det
rekommenderade, savia funktionsforutsattningama inte inverkar
negativ pa personalens sakerhet ell erp enchetens tillfortlitliget.

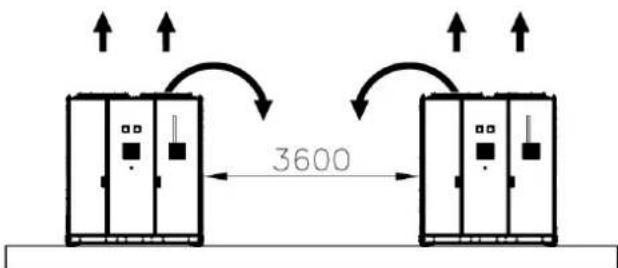

Nar enller flera enheter placeras intill varandra, reckommenderas
det att respektera ett avstand av minst 3600 mm mellan
kondensatorerna.

Forytterligorelosninger, konsultera tillverkarens representant.

Bullerskydd

När bullernivaerna kraver en speciell kontroll, ska uppmárksamhet laggas pa at isolera enheten fran basen genom att applicera vibrationsdampande element pa lampligt satt (levereras som tilval). De flexibla fastena sca installeras aven pa de hydrauliska ansluttingarna.

Vattenledningar

Ledningarna ske utformas med minsta mojiga antal bojninger och vertikala riktningsbyten. Pa sa vis reduceras installationskostnaderna avsevart och systemets prestanda forbättras.

1. Vibrationsdampande faden for att minska overforgen av vibrationer till stommen.
2. Isoleringsventiler som isolerar enhances frn hydraulystemet under service.
3. Flodesmatare.

4. Anordning for manuell ell automatisk luftning pa systemets Hogsta punkt, och en draneringsanordning pa dess lagsta punkt.

5. Förängare och anordninger for värmeätervinning som ej sitter vid systemets högsta punkt.

6. En lamplig anordning som kan halla hydraulsystemet trycksatt (expansionskarl etc.).

7. Tryck- och temperaturvisare for vattnet som hjälper operatoren under service- och underhällsoperationerna.

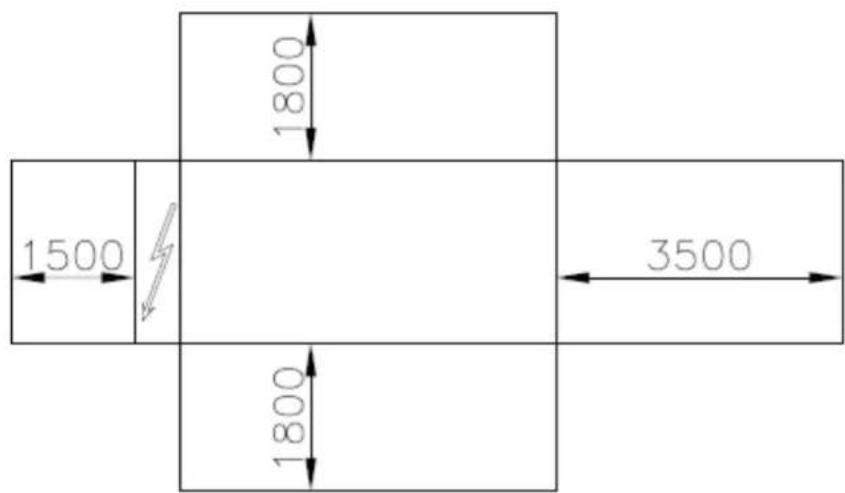

Figur 4 - Minsta platskrav

1. Ett filter aller en anordning som kan avlagsna partiklar franvatkan. Anvandet av ett filter forlinger forangarens och pumpens livslangder och hjalper hydraulsystemet att forbli i basta skick.
2. Förångaren har ett elektriskt motstand med en termostat som garanterar skydd mot frysning av vattnet vid lufttemperaturer nereil -25^ . Alla övriga vattenledninger/hydraliska anordninger som ar externa till encheten maste dafor skyddas mot frost.

3. Anordningen for varmeatervinning ska tomas pa vatten under vintersasongen, savida inte en blandning av glykol tillsats till hydraulkretsen, i ratt blandningsforhallande.

4. Vid byte av encheten ska hela det hydrauliska systemet tommas och rengoras innan den nya encheten installereras. Innan den nya encheten startas, reckommenderas det att genomfora normala tester och lampliga kemiska behandlingar pa vattnet.

5. Om glykol tillsats till hydraulystemet som frostskydd, se till att insugstrycket sanks, daß enhances prestanda kommt att vara lagre och tryckfallen större. Enhetens alla skyddssystem, SASOM frostskyddet och skydden motlagtryck sca regleras pa nytt..
6. Innan vattenledningama isoleras, kontrollera att inga lackage forekommer.

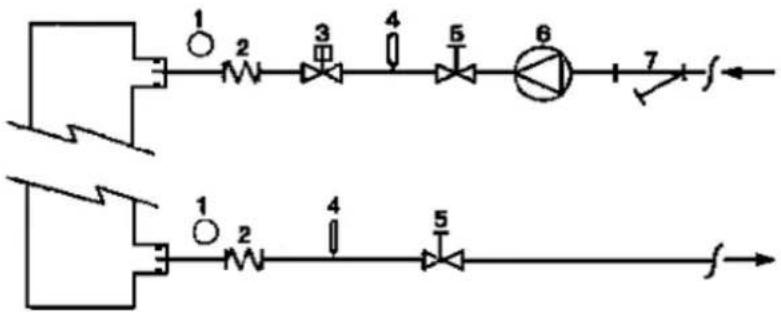

Figur 5 - Anslutning av vattenledningarna till forangaren

EVAP

1. Tryckmatare
2. Flexibel konnektor
3. Flodesmatarie

4. Temperatursonde

5. Isoleringsventil

6. Pump
7. Filter

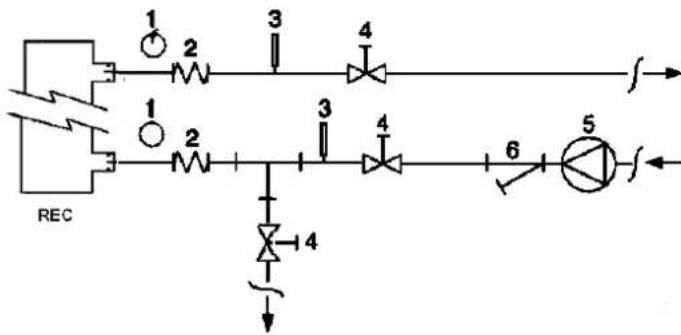

Figur 6 - Anslutnng av vattenledningarna till varmeväxlarna for varmeatervinning

1. Tryckmatare
2. Flexibel konnektor

3. Temperatursond

4. Isoleringsventil

5. Pump
6. Filter

Vattenbehandling

Vattenbehandling

Innan encheten kors, rengor vattenkretsen. Smuts, kalk, korrosionsrester och annat material kan samlas inuti varmevaxlaren och reducera dess varmevaxlande formaga. Aven tryckfallet kan oka, vilket minska vattenflodet. En lamplig behandling av vattnet kan salunda reducera risiken for

korrosion, erosion, kalkbilding, etc. Den lampligaste formen av vattenbehandling maste faststallas lokalt, baserat pa typen av system och vattnets egenskaper.

Tillverkaren ar ej ansvarig for eventuella skador aller)dalg Funktion hos apparaten till foljd av utebliven aller felaktig behandling av vattnet.

Tabell 1 - Gransvarden for vattenkvaliteten

pH (25°C)	6,8-8,0		Total hãrdhet (mg CaCO3 / l)	< 200
Ledningsförmåga μS/cm (25°C)	<800		Järn (mg Fe / l)	< 1.0
Kloridjonern (mg Cl- / l)	<200		Sulfidjoner (mg S2- / l)	Inga
Sulfatjoner (mg SO42- / l)	<200		Ammoniumjoner (mg NH4+ / l)	< 1.0
Alkalitet (mg CaCO3 / l)	<100		Kisel (mg SiO2/ l)	< 50

Frostskydd for varmeväxlare for atervinning och forängare

Alla forangarna ar forsedda med ett elektriskt motstand som kontrrolleras med termostat och ger skydd mot frost ner till temperaturer av -25^. Trotset delta, om varmevaxlarna ar helt tomma och rengjorda med frotskyddsvatska, kan aven andra metoder mot frysning anvandas.

När systemet utformas i sin helhet ská två eller flera skyddsmetoder beaktas, av dem som beskrivs nedan:

Kontinuerigt vattenflode i ledningarna och varmeväxlarna Tillsats av en lamplig mangd glykol i vattenkretsen.

Värmeisolering och extra uppvärmning av utsatta ledninger Tömning och rengöring av värmeväxlaren under vintersäsongen

Det ar installmentorens och/eller den lokala underhalspersonalens ansvar att se till aft frostskyddsmetoderna anvands. Forsakra Er om att alltid utfora underhalsoperationer som tar hansyn till frostskyddet. Utebliven hansyn till dessa instruktioner kan ge skador pa encheten. Frostskador tacks inte av garantin.

For att garantera ett tillrackligt vattenflode i hela forangaren ar det nodvändigt att installerera en fiödesmātare pa den hydrauliska kretsen, som kan placeras pa

inloppsvattenledningarna eller pa utloppet. Flodesmataren syfte ar att stoppa enheten om vattenflodet skulle avbrytas, for att pa sa vis skydda forangaren mot frynsing.

Tillverkaren erbjuder som tilval en flodesmatare som valts specielt for andamalet.

Denna flodesmātare av skruvtyp ār anpassad für kontinuerveriga applicación utomhus (IP67) med ledningsdiameter fran 1" till 6".

Flödesmataren ar Förssed med en kontakt som ska anslutas elektriskt till de polor som anges i kopplingsschemat, och skakalibreras till att ingripa nar forängarens vattenflode faller under 50% av det nominella.

Värmeatervinning

Om man önskar kan encheterna ochsä förses med ett system För värmeätervinning.

Detta system appliceras med en vattenkyld värmeväxliare som sitter pa kompressors utloppsledning och en speciell styrenhet for kondenseringstrycket.

For att garantera compressors Funktion inuti dess hölje, fär värmeatervinningsenheten inte arbeta med en vattentemperatur understigande 28^

Anlaggnings konstruktör och kylaggregatets installerator bär ansvaret for att garantera att detta varde respekteras (t.ex. genom att anvanda en bypass-ventil for Återcirkulation).

Elektrisk anlaggning

Allmanna specificationer

Enhetens alla elektriska ansluttingar sca utforas i enlight med gallande lagar och normativ.

Alla installations-, styrnings-, och underhällsaktivitet, skutforas av kvalificerad personal.

Konsultera kopplingsschemat for den inforskaffade enheten. Om kopplingsschemat inte finns pa enheten erer om det har forlagts,kontakta tillverkarens representant, som skickar en kopia.

Om kopplingsschemat inte stämmer overens med elpanel/sladdar,kontakta tilverkarens representant.

Använd endast kopparledare, annars kan överhettning eller korrosion uppsta vid ansluttingarna, med risk for skador pa enheten.

For att undvika interferenser, skontrollkablarna anslutas separat fran de elektriska. Använd olika elektriska impulsledninger.

Innan service utfors pa enheten, oppna enhetens huvudstrombrytare.

När enheten ar avstängd med huvudströmbrytaren ar sluten, forblir de iced använda kretarsna andä aktiva.

Öppna aldrig kompressorernas utagsplint innan enchetens huvudströmbrytare öppnas.

Samtidighet mellan enfas- och trefasbelastninger och obalans mellan faserna kan orsaka jordforluster pa upp till 150mA under standardenheternas normala Funktion.

Om encheten omfattar anordninger som genererar högre övertoner (som VFD och fasbrytning), kan jordforlusterna öka till mycket högre varden (cirka 2 Ampere).

Skydden for stromforsorjningssystemet ske konstreras baserat pa de oven namnda vardena.

Funktion

Operatörens ansvar

Det ar av yttersta vikt att operatoren fär en fullödig professionell tränning och fär bekanta sig med systemet innan encheten används. Utover att lasaenna manual, skä operatoren studera mikroprocessors manual och kopplingsschemat for att forsta startsekvensen, Funktionen, stopsekvensen och alla sakerhetsanordninqars fonction.

Under enhetens Första start star en auktorisarad tekniker franti tillverkaren till forfogande att svara på alla frågor och ge instruktioner om korrekta FunktionsvPROCederer.

Operatoren ske anteckna de operativa uppgifterna for varje installerad enchet. Ytterligare anteckningar ske hallas for alla regelbundna underhalls- och serviceoperator.

Om operatoren lagger marke till onormala aller ovenliga arbetsforutsattninger, skailtverkarens tekiska service kontaktas.

Service och begransad garanti

Service och begränsad garanti

Alla enheter har testats i fabrik och garanteras under 12
m Norwegian
manader frän Första starten eller 18 m Norwegian
leveransdatum.

Dessa enheter har utvecklats och konstruerats med hansiyn till hogsta kvalitetsstandard och garanterar aratal av felfri Funktion.

Det ar trots allt viktigt att tillrackligt och regelbundet unterhall görs, i enlightet med alla de procedure som anges i denna manual och med god sed gallande maskinunderhalb.

Det rekommenderas starkt att satta upp ett underhallskontrakt med en av tilverkaren auktoriserad service for att sakerstalla effektiv och problemfri service tack var個人 personals erfarenhet och kompetens.

Tänk ochså att encheten kraver unterhäll även under garantiperioden.

Tänk på att olampligt användande av encheten, till exempl utover dess operativa begränsingar erler i brist av tillräckligt unterhalb mot vad som anges ienna manual, upphaver garantin.

Observera speziellt foljande punkter for att respektera garantins begrangsninger:

1. Enheten far ej fungera utover faststalda granser
2. Stromforsörningen mäste ligga inom spänningsgränserna och vara fri/TRÖvertoner erler plötsiga spanningsvariationer.
3. Den trefasiga stromforsörjningen fár ej uppvisa en obalans mellan faserna överstigande 3%. Enheten skaförbl avständt tills det elektriska problemet har locht.
4. Deaktivera aller eliminera inga sakerhetsanordninger, vare sig det ar mekaniskt, elektriskt aller elektroniskt.
5. Vattnet som anvands for att fylla hydraulkretsen ske varare rent och lampligt behandlat. Ett mekaniskt filter skas installeras pa den punkt som ligger narmast forangaren.
6. Om inte annat ar overenskommet vid beställningstillfallet fär forängarens vattenflode aldrig overstiga 120% aller understiga 80% av nominell kapacitet.

Regelbundna obligatoriska kontroller och start av trycksatta applicacioner

Enheterma ingar i kategori IV i den klassificering som fastställts av Europadirektivet PED 2014/68/EU.

For kylaggregat tillhörandeenna kategori kraver vissa lokala normativ regelbundeninspection av en auktoriserad firma.

Kontrollera vilka krav som gäller på installationsplatsen.

Aktivitetsslsta	Veckovis	Mänadsvis(Note 1)	Ärligeny/Ärstildsvis (Not 2)
Allmänt:
Läsning av operativa data (Not 3)	X
Ökulärbesiktning av enheten För eventuella skador och/eller slakning		X
Kontroll av värmeisoleringens helhet			X
Rengöring och målning)där det behövs			X
Vattenanalyx (6)			X
Funktionskontroll av fiödesmätaren		X
Elektrisk anlåggning:
Kontroll av kontrollsekvenserna			X
Kontroll av kontaktornsl slitage - byt ut om nödvändigt			X
Kontroll av korrekt fästning av alla elektriska poler - dra Åt om nödvändigt			X
Rengöring inuti den elektroniska kontrollpanelen			X
Okulärbesiktning av componenterna För eventuella tecken på overhettning		X
Funktionskontroll på kompressorn och det elektriska motständet		X
Mätning av isoleringen av motorn och kompressorn m.h.a. Megger			X
Kylkrets:
Kontroll av eventuella lückage av kylmedel		X
Kontroll av kylmedlets flöde genom inspectionsfönstret - inspectionsfönstret sca vara fullt	X
Kontroll av tryckfallet i avfuktningsfiltret		X
Kontroll av tryckfallet i oljefiltret (not 5)		X
Analys av kompressorns vibrationer			X
Analys av kompressoroljans surhet (7)			X
Kondensator:
Rengöring av kondensatorn (Not 4)			X
Kontroll av korrekt ätdragning av flåktarna			X
Kontroll av kondensatorns kylflänsar - avlågsna om nödvändigt			X

Noter:
1. Manadsaktiviteterna omfattar alla veckoaktivitet.
2. De arliga aktiviteterna (eller vid sasongsstart) omfattar alla vecko- och manadsaktivitet.
3. Enhetens operativa varden kan lasas dagligen genom att antenna hog kontrollstandard.
4. I miljoer med stor koncentration av luftburna partiklar kan det bli nodvändigt att rengora kondensatorn oftare.
5. Byt ut oljefiltret nar dess tryckfall nar 2,0 bar
6. Kontrollera forekomst av eventuella upplosta metaller.
7. TAN (Total antal syror) : ≤0,10 : ingen atgärd
Mellan 0,10 och 0,19: byt ut syrafiltren och kontrollera igen after 100 arbetstimmar. Fortsatt byta ut filtre till TAN ligger under 0,10.

0,19:byt ut oljan, oljefiltret och oljans avfuktare. Kontrollera med regelbundna intervall.

(1)GWP = Global Uppvärmingseffekt

Mängden kylmedel som kravs for standardfunktion anges paenhetens markskylt.

Mängden kylmedel som faktiskt finns i encheten visas pa en silvrig sticka pa elpanelen.

Beroende pa europeisk ellal lagstiftning kan det bni nodvendigt med regelbundna inspektioner for att avsloja eventuelle lackage av kylmedel.

Kontakta den lokala aterforsaljaren for vidare information.

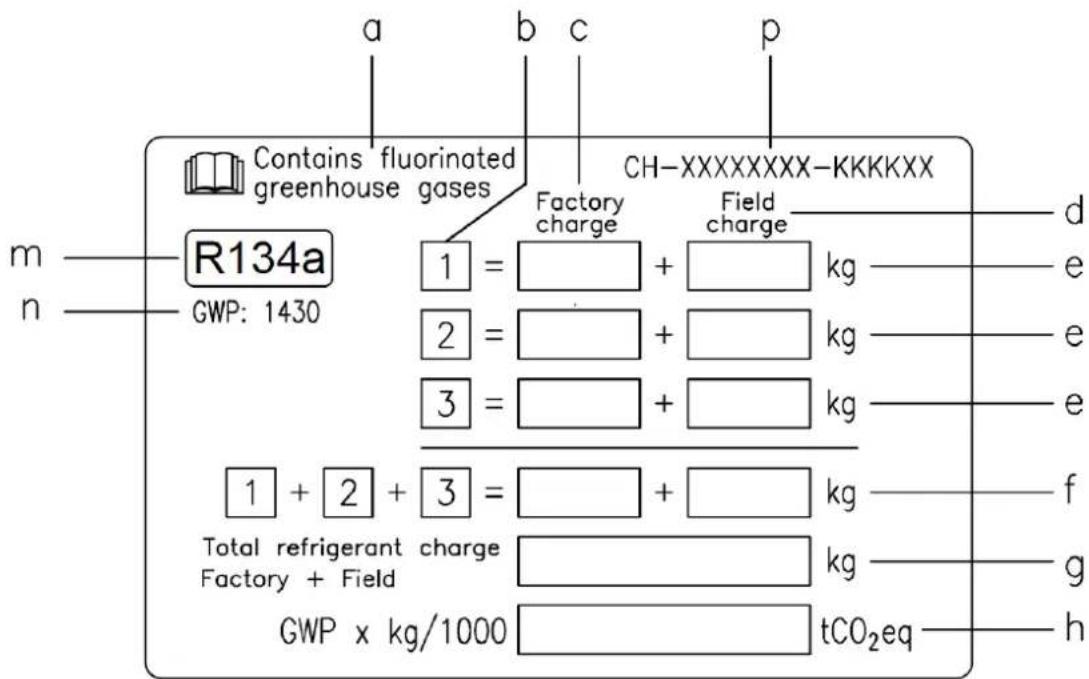

Instruktioner for enheter som laddas pa fabrik och i falt

1 Använd outplänlicht black och fyll i etiketten som medfoljer Produkten om laddning av kylmedel enigt foljande instruktioner:

• laddning av kylmedel for varje krets (1; 2; 3)
• total laddning av kylmedel (1 + 2 + 3)
• beräkna växthusgasemissionen med följande formel:

GWP-vere for kylmedel x total laddning av kylmedel (i kg)/1 000

a Innehaller fluorerade vaxthusgaser
b Kretsummer
c Laddning pa fabrik
d Laddning if falt
e Laddning av kylmedel for varje krets (enligt antelet kretsar)
f Total laddning av kylmedel
g Total laddning av kylmedel (fabrik + falt)
h Växthusgasemission av total laddning av kylmedel uttryckt i ton av CO_2 -ekvivalent
m Typ av kylmedel
n GWP = Global uppvärmingseffekt
p Enhetens serialummer

2 Den ifylda etiketten maste fasst as insidan av elpanelen.

Beroende pa europeisk ellokal lagstiftning kan det vara nodvandigt med regelbundna inspektioner for att avsloja eventuella lackage av kylmedel. Kontakta den lokala aterforsaljaren for vidare information.

OBS!

I Europa anvands vaxthusgemission av total laddning av kylmedel i systemet

(uttryck i ton av CO_2 -ekvivalent) for att faststalla underhallsintervallen.

Följ gallande lagstiftning.

Formel for beraknng av vaxthusgasemission:

GWP-arde for kylmedel x total laddning av kylmedel (i kg)/1 000

Anvand GWP-vardet som anges pa vaxthusgasetiketen. GWP-vardet baseras pa IPCC:s fjarde utvderingsrapport. GWP-vardet som anges i bruksanvisingen kan vara forlegat (d.v.s. baserat pa IPCC:s tredje utvderingsrapport).

Undanskaffning

Enheten ar konstruerad med komponenter i metall, plast och elektronik. Alla dessa delar sca undanskaffas i enlighet med gallande lokala normativ i amnet.

Blybatterierna ske samlas in och skickas till speciella insamlingscentraler.

Oljan sca samlas in och skickas till speciella insamlingscentraler.

Dn t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Vi forbehaller oss ratten att genomfora konstruktionsmassiga och struktumssiga andringar narr som helst. Biden pa omslaget ar darrfor ej bindande.

Denne veledningen er et viktig stddokument laget for kvalifisert personell, men kan icke pa noen som helst mate erstatte folgende personell.

Takk for at du valgte var kjoer

LES NÖYE GJENNOM DENNE VEILEDNINGEN FÖR ENHETEN INSTALLERES OG ANVENDES. EN UEGNET INSTALLASJON KAN FÖRE TIL ELEKTRISKE STÖT, KORTSLUTNING, LEKKASJE, BRANN ELLER ANDRE SKADER PÅ UTSTYRET, SAMT PERSONLIGE SKADER. ENHETEN MÄ INSTALLERES AV EN FAGLÄERT OPERATOR/TEKNIKER. ENHETENS OPPSTART MÅ UTFFRES AV EN AUTORISERT OG OPPLÄERT INGENIØR. ALLE INNGREP MÄ UTFFRES I OVERENSSTEMMELSE MED LOKALE LOVER OG REGELVERK. DET ER STRENGTH FORBUDT Å INSTALLERE OG Å SETTE ENHETEN I DRIFT HVIS IKGK SELE INSTRUKS JONER SOM ER OPPFÖRT I DENNE VEILEDNINGEN ER KLARE. TA KONTAKT MED PRODUSENTENS SELGER HVIS DU ER I TVIL OG HAR BEHAV OF RÄD OG INFORMASJON.

Beskrivelse
