NAVODILA ZA UPORABO EWADC15CZXR DAIKIN

2 jegnestki sprežarki

3 Jednostki sprežarki

Ta priročnik je pomembem podporni dokument za usposobljeno osebe, vseeno pa ne more nikoli nadomestiti samega oseba.

Zahvaljujemo se vam za nakup tega hladilnega agregata.

PRED NAMEŠCANJEM IN ZAGONOM NAPRAVE
POZORNO PREBERITE TA PRIROČNIK.
NEPRAVILNA NAMESTITEV IMA LAHKO ZA
POSLEDICO ELEKTRČNI UDAR, PUSÇANJE, POŽAR
ALI DRUGE POSKODBE NAPRAVE ALI LJUDI.
ENOTE MORA NAMESTITI STROKOVNO
USPOSOBLJENI DELAVEC/TEHNIK.
ZA ZAGON ENOTE MORAJO POSKRBETI
POOBLASČENE IN STROKOVNO USPOSOBLJENE
OSEBE.
VSE DEJAVNOSTI MORAJO POTEKATI SKLADNO Z
LOKALNIMI ZAKONI IN PREDPISI.
ČE NE BI JASN O RAZUMELI VSEH NAVODIL IZ TEGA
PRIROČNIKA, STA NAMESTITEV IN ZAGON ENOTE
STROGO PREPOVEDANA.
V PRIMERU DVOMOV ALI ŽELJE PO PODROBNEŠIH
INFORMACIJAH IN NASVETIH SE OBRNITE NA
PROIZVAJALCEVEGA ZASTOPNIKA.

Opis

Enota, ki ste jo kupili, je "zračno hlajeni hladilni aggregat", naprava, ki je zasnovana za hlajenje vode (ali meşanine nove in glikola) znotraj omejitev, ki so opisane v nadaljevanju. Delovanje enote temelji na stiskanje, kondenzaciji in izhlapevanju pare skladno z obrŋjenim Carnotovim ciklom. Glavni sestavni deli naprave so:

Vijačni kompresor za povečanje tlaka hladilne pare iz izparilnega v kondenzacjskega.
- Izparilnik, kjer hladila tekocina pod nizkim tlakom izpareva in takto hladi vodo.
Kondenzator, kjer para pod visokim tlakom kondenzira in takov ozračje, Zahvaljuoc zračno hlajenemu toplotnemu izmenjevalniku, sprošca toploto, odvzeto ohlajeni vodi.
- Ekspanzijski ventil, ki zmanjsije tlak kondenzirane tekocine iz kondenzacijski v izparilno.

Splošni podatki

Vsem enotam so ob dobavi prilozene elektricne sheme, certificirani nacrti, identifikacijska tablica in izjava o skladnosti; ti dokumenti navajo vse tehnicine podatke o kupljeni enoti ter JIH JE TREBA UPOSTEVATI KOT SESTAVNI IN TEMELJNI DEL TEGA PRIROCNIKA

V primeru neskladij med tem priročnikom in dokumenti o napravi, se sklicujte na dokumente, ki so prilozeni napravi. V primeru dvomov se posvetujte s proizvajalčevim zastopnikom. Namen tega priročka je instalaterju in usposobljenemu upravljavou zagotoviti pravilino delovanje, zagon in vzdřevanje naprave, brez ogrožanja ljudi,Živali in/ali predmetov.

Prejem enote

Cim enota dospe v kraj namestitve, jo je treba pregledati glede morebitnih poskodb. Vse sestavne dele, opisane v dobavnici, je treba pregledati in preveriti.

Ce bi ugotovili, da je enota poskodovana, poskodovanih delov ne odstranjute in o skodi takoj obvestite prevozno podjetje, ki naj preveri enoto.

O skodi takoj obvestite proizvajalcevega zastopnika in ce je mogoce, mu posljite fotografije, ki lahko priptomorejo k ugotovitvi odgovornosti.

Poskodb se ne sme popraviti, dokler zastopnik prevoznega podjetja ne opravi pregleda.

Pred namestitvjo enote preverite, ali sta model in elektricna napetost, navedena na tablici, pravila. Odgovornosti za morebitne poskodbe po prejemu enote ni mogoce pripisati proizvajalcu.

Omejitve delovanja

Skladischenje

Prostorski pogoji morajo izpolnjevati naslednje zahteve:

Minimalna sobna temperatura: -20 °C

Maksimalna sobna temperatura: 57°C

Maksimalha relativna vlaznost 95% brez kondenzata

V primeru skladišenja pri temperaturah, nizijh od minimne navedene vrednosti, lahk pride do poskodb sestavnilh delov, medtem ko se lahko pri skladišenju pri temperaturah, visjih od maksimalne, sprozijo varnostni ventilii. Pri skladišenju v ozračju s kondenzom lahko pride do poskodb elektricih component.

Delovanje

Delovanje je dovoljeno znotraj meja, ki so navedene na Figure 2. Enoto je treba uporabljati s pretokom vode izparilnka med 50% in 140% vrednosti nominalna pretoka (v obicajnih delovnih pogojih). V primeru delovanja izven navenedenih moyen hrednosti lahko pride do poskodb enote.

V primeru dvomov se posvetujte proizvajalčevim zastopnikom.

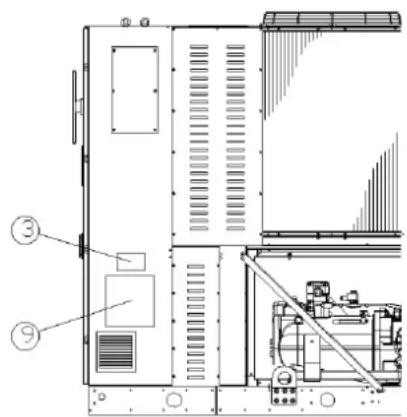

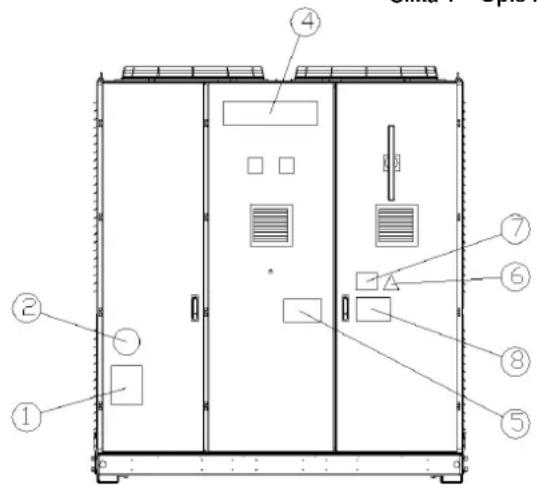

Slika 1 - Opis nalepk na elektrichi omarici

Identifikacija nalepke

1 - Simbol nevnetljivega plina	6 - Simbol nevarne elektricne napetosti
2 - Vrsta plina	7 - Nevarna napetost
3 - Identifikacijska ploščica enote	8 - Opozorilo glede privitosti vodnikov
4 - Logotip proizvajalca	9 - Navodila za dvigovanje
5 - Opozorilo glede poljinja vodnegaSYSTEMA

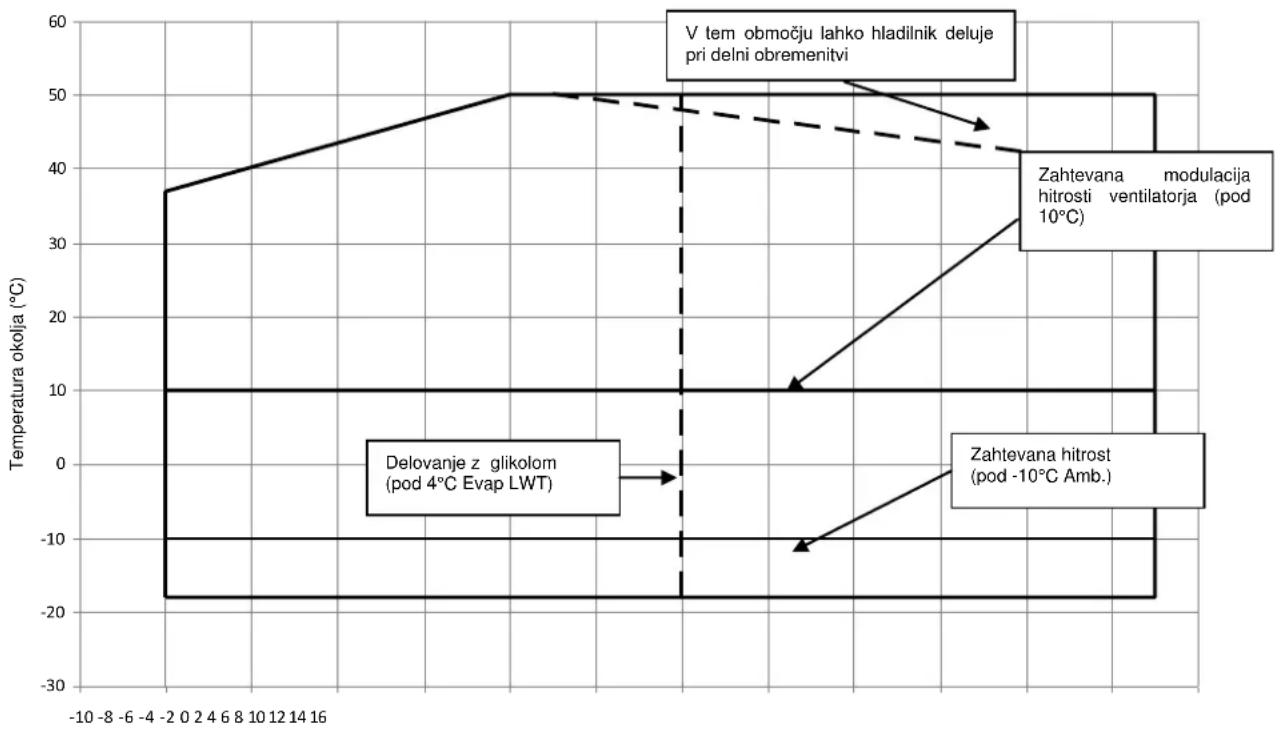

Sika 2 - Omejitve delovanja
Evap izhodna temperatura vode (^)

Varnost

Enota mora biti cvrsto pritjena na tla.

Temeljega pomena je upostevati naslednja navodila:

• Enoto se lahko dviguje samo za temu namenjene dvizne tocke, ki so označene z rumeno barvo in namešcene na podnožju enote.
• Prepovedano je dostopanje do elektrichih component, ne da bi pred tem izkljucili glavno stikalo enote in odklopili elektrichno napajanje.
  Prepovedano je dostopanje do elektricnih component brez uporabe izolacijske plošcadi. Prepovedano je dostopanje do elektricnih component ob prisotnosti vode in/ali vlage.
• Na ostrih robovih in na povrsini kondenzacjskega dela se lahko poskodujete. Izogbjaje se neposrednemu dotiku teh delov in uporabite ustrezno osebno varovalno opremo.
  Pred kakrsnimi koli posegi na hladlinih ventilatorjih in/ali kompressorjih izklopije elektricno napajanje, kar storite takto, da odprete glavno stikalo. Neupostevanje tega pravila ima lahko za posledico hude osbine poskodbe.
  Vvodovodne cevi ne vstavlajte trdih predmetov, ko je enota prikljucena na system.
• Na vodovodno cev, prikljuceno na vhod izmenjevalnika toplote, je treba namestiti mehanski filter.
• Enota je opremljena z vamosnimi ventili, ki so namesceni na visokotlačni in nizkotlačni strani hladilnega tokokroga.

Odstranjevanje sčitnikov s premčinh delov je strogoprepovedano.

Svetujemo vam, da vam pri namestitvi in vzdvrzevanju pomagajo tudi druge osebe. V primeru nenamemih poskodb ali tezav ravnajte na naslednji način:

• Ohranite mirno kri.
• Pritisnite alamni gumb, Če je le-ta v prostoru namestitve naprave na voljo.
• Ponesrečencca prestavite v topei prostor, dalec od enote in ga namestite v položaj mirovanja.

TakojPoklicte osebje za nujne primere v stavbi ali resevalce na postaji prve pomoci.
- Ponesrečencanepustite samega,temvečpočakajtnprihod reševalcev.
- Reševalcem posredujte vse potrebne podatke.

Izogibajte se namescancju hladilnega aggregata v prostore, ki bilahko bilimed vdkrveanem nevarni, kot so, na primer, ploscadi brezograje ali vodil, ali pa obmoja, ki ne izpolnjujejo zahtev po prostoru okrog hladilnega aggregata.

Hrup

Enota povzroča hrup zlasti zaradi vrtenja kompresorjev in ventilatorjev.

Raven hrupa za vsak posamezni model je navedena v prodajni dokumentaciji.

Ob pravilni namestitvi, uporabi in vzdrrzevanju enote je raven hrupa slednje taka, da pri stalnem delu v njeni blizini ni potrebna nobena posebna varovalna oprema.

V primeru namestitve s posebnimi zvocnimi lastnostmi bi lahko bilo potrebno namestiti dodatne mehanizme za blazenje hrupa.

Premikanje in dvigovanje

Izogibaje se udarcem in/ali tresenju enote med natovarjanem/raztovarjanem s prevoznegara sredstva in premikanje.m. Enoto potiskajte in VLCte izklucho na nosilno ogrodje.

Enoto pritrdite na prevozno sredstvo, takdo da se ne bi mogla premakniti in pri tem povzroci tskodo. Poskrbite, da med prevozom ter natovarjanjem/raztovarjanem noben del enote ne bi mogel pasti.

Vse enote so opremljene z dviznimi tockami, ki so označene z rumeno barvo. Za dvigovanje enote lahko uporabite samo tocke, ki so prikazane na sliki

Figure 3

Uporabite distancne drogove za preprecevanje poskodb kondenzacijspe vrste. Poziciniraje le-te nad resetkami ventilatorja na razdalji vsaj 2,5 metra.

Enoto dvigujte kolikor mogoce previdno in skrbno, pri tem pa sledite navodilom glede dvigovanja, ki so namevena na nalepki. Enoto dvignite zelo počasi, pri tem pa nj bo povsem ravna.

Postavitev in montaža

Vse enote sozasnovane za zunanjo uporabo, na balkonih ali na tleh, pod pogjem, da v prostoru namestve ni ovir, ki bi preprecevale pretok zraka do kondenzacjskh navitj.

Enoto namestite na trdné in popolnoma ravne temelje. V primuru namestitve enote na balkone ali strehe bo morebit potrebno uporabiti ustrezne gredi za razporeditve teze.

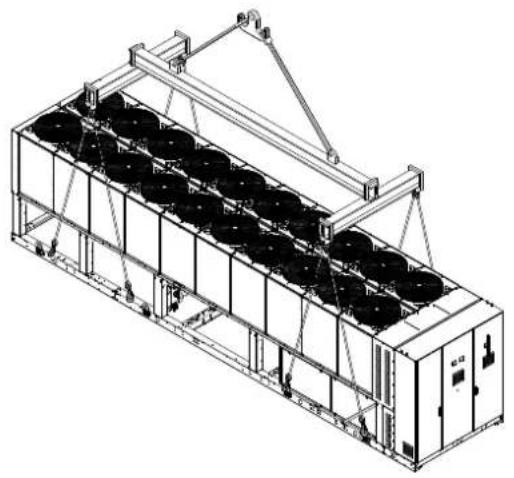

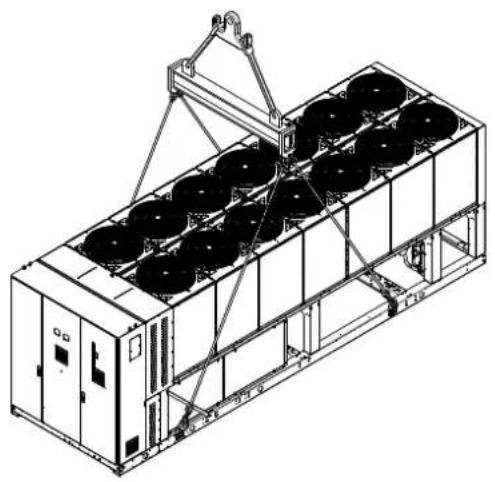

Figure 3 - Lifting the unit
Enota z 2 kompresorjema

Enota s 3 kompresorji

Ce se odlocite enoto namesiti na tla, morate pred tem pripraviti trndo cementno podlago, debelo vsaj 250 mm in sirso od sirne enote, ki lahko prenaša tezo slednje.

V primuru namestitve enote v prostore, ki so lahko dostopni za ljudi ali zivali, je v predel kondenzatorja in kompressorj priporocijivo namestiti zašitno mrežo.

Za zagotovitev Najboljish učinkov v prostoru namestitve upostevajte naslednje previdnostne ukrepe in navodila:

• Izogibajte se krozenju zračega toka.
  Pazite, da v obmoćju namestitve ni ovir, ki bi preprečevale pravilni pretok zraka.
  Zagotovite trdne in odporne temelje, ki zmanjsujujo hrup in vibracije.
  Izogibajte se namešcanju enote v posebno prasné prostre, da b zmanjalsi onesnaževanje kondenzacijskih navitlj z necistoc.
  Voda v systemu mora biti posebno cista, brez kakrsnih koli slevedov olja ali rje. Na vchodno cev na enoti je treba namestiti mehanski podni filter.

Minimalne prostorske zahteve

Temeljnga pomena je upoševati minimale razdalje na vseh enotah, takdo da se zagotovi optimalno prezračevanje kondenzacijskih navitij.

Pri odlochanju, kam boste enoto postavili, da bi lahko zagotovili primeren pretok zraka, upostevajte naslednje dejavnike:

Izogibajte se krozenju vrocega zraka.

Izogibaje se dovajanju nezadostega zraka zračno hlajenemu kondenzatoriu.

Oba pogoja lahko povzročita povečanje kondenzacjskega tlaka, kar pomeni nizjo energetsko učinkovitost in slabšo sposobnost hlajenja.

Enota mora biti na vseh straneh prosto dostopna, takao da je po namestitvi na njej mogoe izvajati vzdrrzevalne posege.

Vertikalni odvod zraka ne sme biti zamaşen.

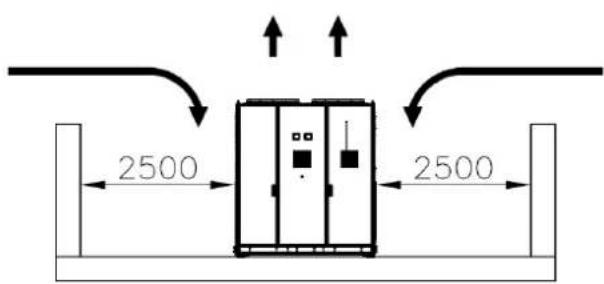

Ce enoto obdajao stene ali ovire enake visine kot je sama, mora biti enota namescena vsaj 2500 mm od teh. Ce so te ovire visje od enote, mora biti slednja namescena vsaj 3000 mm od njih.

Cepri namestitvi enote ne upostevate minimalne priporocene radzalje od sten in/ali vertikalnih ovir, lahko nastane kombinacija krozenja vrocega zraka in/ali nezadostnega napajanja zračno hlajèna kondenzatorjka, ki lahko zmanjsazmogljivosti in učinkovitost naprave.

V vsakem primeru mikro procesor omogocaprlagajanene note novim postopkom delovanja, pri cemer ji v dolcenih okolisinah zagotavlja maksimalno razpolozljivo mo, cetudi je stranska raddalja manjsa od priporocene, razen ce bi delovni pogoji vplivali na varnost osebl anzesljivost enote.

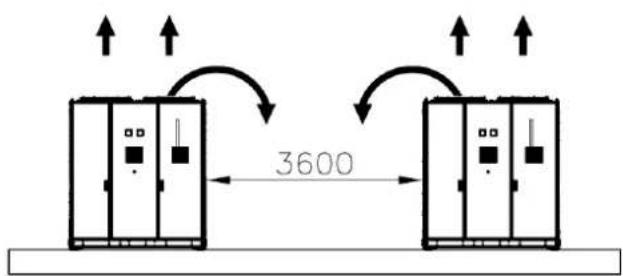

Pri namestitvi dveh ali vec enot druge poleg druge vamsvetjemo, da upostevate razdaljo vsaj 3600 mm medploscami kondenzatoria.

V primeru drugacnih re'sitev se posvetujte s proizvajalcevim zastopnikom.

Zvočna zaščita

Koravni zvočnegra hrupa zahtevajo posebno kontrlo, je potrebna velika mera pozornosti pri izolaciji enote na njenem podnožju, z ustreznho namestitvijo protivibracijskih elementov (na voljo kadodatna oprema). Gibke spoje je treba namestiti tudi na vodovodne prikljuce.

Vodovodne cevi

Cevi morajo biti zasnovane tako, da zagotavljo kim manije stevilo kolen in vertikalnih zavojev. Tako bodo stroksi namestitive obustno nizji, zmoalijvosti sistemas pa vecej.

Vodovodni system mora biti opremljen s:

1. Protivibracijskimi elementi za zmanjevanje prenosa vibraci na strukture.
2. Izolacijskimi ventili za odklop vodovodnega sistema med posegi na naprvi.
3. Pretočno stikalo.
4. Ročnim ali avtomatskim odzracevalnim mehanizmom na njavíšji točkiSYSTEMA IN DRENAZNIM SYSTEMOM na njnizji točki slednjega.
5. Izparilnikom in systemom za toplotno rekuperaciono, ki ne smeta biti namescena na njvisji tockiSYSTEMA.
6. Ustreznim mehanizmom, ki lahko vzdruje tlak vodovodnegasistema (ekspanzijska posoda ipd.).
7. Indikatorji tlaka in temperature vode, ki bodo upravljavcu v pomoc med servisimi in vzdrrzevalnimi posegi.

D-EIMAC01008-16EU - 168/194

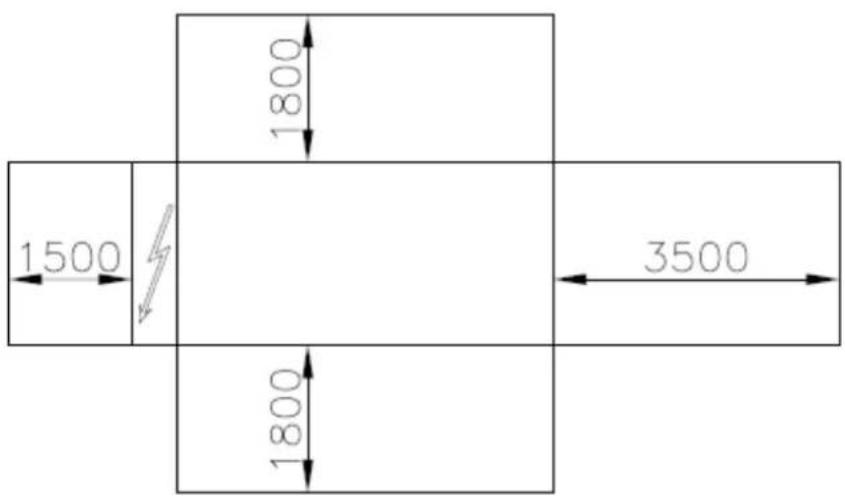

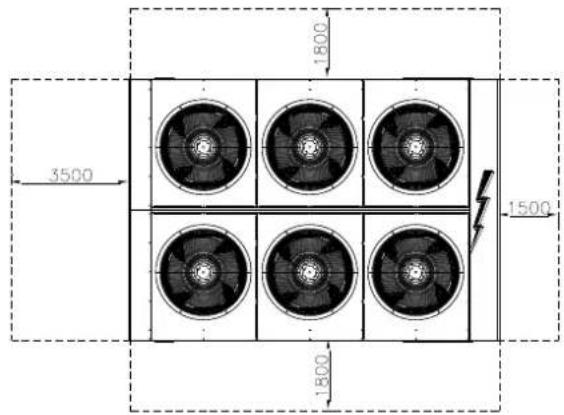

Slika 4 - Minimalne prostorske zahteve

1. Filtrom ali mehanizmom za odstranjevanje trdih delcev iz tekocine. Uporaba filtra podaljsa ziviljensko dobo izparilnika in crpalke ter priporome k vzdrrzevanju optimalnim pogojev vodovodnegasa.
2. Izparilnik ima elektrichi upor s termostatom, ki siti pred zmrzovanjem vode do najnizje sobne temperature -25^. Vse druge vodovodne cevi oziroma sistemi izven enote morajo biti torej zašiteni pred zmrzovanjem.

3. Mehanizem za rekuperacion toptote je treba pozimi izprazniti, razen v primeru, ce se vodovodnemu sistemu doda mesanico etilen glikola v ustreznem razmerju.

4. V primeru zamenjave enote je treba pred namestitvijo
   nove enote celoten yodovodnj system izprazniti in ociistiti.
   Pred zagonom nove enote vam svetujemo izvedbo rednih
   preskusov in ustrezno kemiño obdelavo yode.

5. Ce vodovodnemu systemdodate glikol za zašcitopred zmrzovanjem, Naj bo sesalni tlak nizji, saj bodo zmogljivosti enote nizje in padci tlaka visji. Vse zašcitne systemdene, kakrsen je system za zašcitopred zmrzovanjem, in nizkotlačno zašcitope treba ponovno nastaviti.
6. Pred izolacijo vodovodnih cevi se prepričajte, da ne prihraja do puščanja.

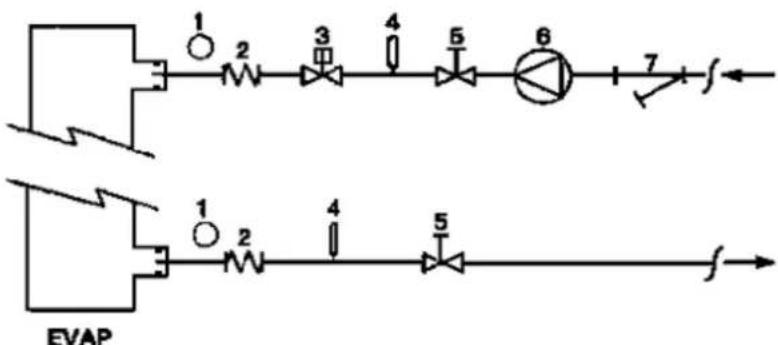

Slika 5 - Vezava vodovodnih cevi za izparilnik

1. Manometer
2. Gibka spojka
3. Pretočno stikalo

4. Temperaturna sonda

5. Izolacijski ventil

6. Crpalka
   7.Filter

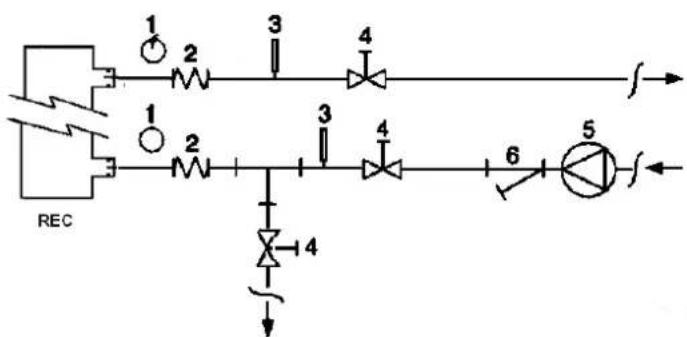

Silka 6 - Vezava vodovodnih cevi za izmenjevalnike rekuperatorja toplete

1. Manometer
2. Gibka spojka

3. Temperaturna sonda

4. Izolacijski ventil

5. Crpalka
   6.Filter

Obdelava vode

Pred zagonom Čpalke očistite vodovodni system. Něcistroča, vodni kamen, dropci rje in drugi delci se lahko kopićijo v izmenjevalniku toplote in takto zmanjsujeo njegovo sposobnost toplotne izmenjave. Poveča se lahko tudi padec tlaka in posledićno zmanjsa pretok vode. Ustrezna obdelava vode lahko torej zmanjsa tveganje korozije, erozije, tvorjenja vodnegа kamna ipd. Kakušna vrsta obdelave vode je

najprimernejsa se dolovi lokalno, glede na vrsto sistemas in lastnosti vode.

Proizvajalec ne odgovarja za morebitne poskodbe ali nepravilno delovanje naprave, ki bi bili posledica nepravlnega izvajanja ali neizvajanja postopka obdelave vode.

Preglednica 1 - Sprejemljiveinente vrednosti kakovosti vode

pH (25°C)	6,8÷8,0		Skupna trdota (mg CaCO3/ l)	< 200
Elektricna prevodnost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Kloridov ion (mg Cl- / l)	<200		Sulfidov ion (mg S2- / l)	Nobenega
Sulfatov ion (mg SO4- / l)	<200		Amonijev ion (mg NH4+ / l)	< 1,0
Alkalnost (mg CaCO3/ l)	<100		Silicijev dioksid (mg SiO2/ l)	< 50

Zasčita izmenjevalnikov za toplotnorekuperacijo in izparilnika pred zmrzovanjem

Vsi izparilniki so opremljeni z elektricnim uporom s termostatskim nadzorom, ki prestavlja ustrezno zašcitopred zmrzovanjem do najnizje temperature -25^ .Vseeno pa se, razen ce so izmenjevalniki toplate popolnama izprazni in očišeni s tekćino proti zmrzovanju, lahko uporablja tudi dodatne metode za preprečevanje zmrzovanja.

Pri načrtovanju systemd v celoti je treba upoštevati dva ali vec načinov zašcite, ki so opisani v nadaljevanju:

• Stalno krozenje vode v ceveh in izmenjevalnikih.
  Dodatek ustrezne koliene glikola v vodovodni system.
• Toplotna izolacija in dodatno ogrevanje izpostavljenih cevi.

Izpraznjenje in oicijsenje izmenjevalnika toplote pozimi. Instalater in/ali lokalni vzdrizevalec morata poskrbeti za uporabo ustreznih naclinov zašite pred zmrzovanjem. Redno izvajanje vzdrizevalnih del na zašiti pred zmrzovanjem. Neuostoivanje zgoraj navenenih navodil ima lahko za posledico poskodbe enote. Poškodbe, ki bi nastale zaradi zmrzovanja, niso VKljucene v garancijo.

Namestitev pretočega stikala

Za zagotovitev zadostnega pretoka vode v celotem izparilniku je temeljenga pomena, da v vodovodni system vgradite pretočno stikalo, ki ga laho knamestite na vchodne ali izhodne vodovodne cevi. Namen pretočnega stikala je zaustavitev delovanja enote v primuru prekinitve dotoka vode s posledićno zašćito izparilnika pred zmrzovanjem.

Kot dodatno opremo ponuja proizvajalec posebej izbrano pretočno stikalo.

To palicasto pretočno stikalo je primerno za stalno uporabo na prostem (IP67) s cevmi premera od 1" do 6".

Pretočno stikalo ima očišćn kontakt, ki ga je treba elektricnovezati na pole, označene na elektrici shemi.

Pretočno stikalo je treba umeriti takó, da se sproží, ko se pretok vode izparilnika spusti pod 50% nominalnega pretoka.

Rekuperacija toplate

Hoteč je mogoče enote opremiti tudi s systemom zarekuperacijo toplate.

Ta system se uporablja z vodno hlajenim izmenjevalnikom toplote, namescenim na odvodu kompresorja in mehanizmom za nadzor kondenzacjskega tlaka.

Za zagotovitev delovanja kompresorj v svojem ohišju, enote za rekuperacijo toplote ne morejo delovati, Če je temperatura vode nizja od 28^

Projektant planta in instalater hladilnega ogregata morata to vrednost upostevelati (npr. z uporabo obtočnega obvodnega ventilà).

Elektricna napeljava

Splošni podatki

vupostevanju veljavnih zakonov in predpisov.

Vse postopke instalacije, uporabe in vzdrrzevanja mora spremljati usposobljeno osebje.

Oglejte si elektrico shemo za enoto v vasi lasti. Ce elektrica shema ni prikazana na enoti ali ce ste jo izgubili, se obnite na proizvajalcevega zastopnika, kateregza zaprosite za kopijo.

V primeru razlik med elektricno shemo in elektrico omarico/vodniki, se obrnite na proizvajalcevega zastopnika.

Uporabljajte samo bakrene vodnike, sicer bi lahko prišlo do pregrevanja ali razjedanja na stčihn točkah s tveganjem poškodovanja enote.

V izogib motnjam morajo biti vsi krmlni vodniki vezani locen od elektricnih. V ta namen uparbite druge elektriche prehodne vode.

Pred izvajanjem kakrsnih koli posegov na enoti, odprte glavno izklopno stikalo na glavnem napajalnem vodu enote.

Ko je enota izkljucena, izklopno stikalo pa v zaptem položaju, so neuporabljeni tokokrogi vseeno aktvni.

Nikoli ne odpirajte prikljucne plošće kompresorjev, ne da bi pred tem odprli glavnega izklopnegsta stikala enote.

Sochasna enofazna in trifazna obremenitev ter izgubara ravnovesja med fazami lahko med normalnim delovanjem enot te serije povzrocita izgube proti tlem do 150 mA

Če enota vsebuje mehanizme, ki povzročajo visje harmonične frekvence (kot sta VFD in odklop faze), lahko izgube proti tlem dosežeo veliko visje vrednosti (priblžno 2 ampera).

Zascite za elektrichi napajalni system morajo biti zasnovane na osnovi zgoraj navenenih vrednosti.

Delovanie

Odgovornost upravljavca

Ustreznovo strokovno usposablanje upravljavca in njegovze seznanjenje s systemom pred uporabo enote sta temeljnegapomena. Poleg tega priročnika mora upravljavec prebrati tudi operativni priročnik mikroprocesorja in preučiti elektrčnoshemo, takado ba rozumel sekvenco zagona, delovanje, sekvenco zaustavitve in delovanje vseh varnostnih naprav.

Med fazo začetnega zagona enote je na voljo tehnik, ki ga priskrbla proizvajalec in ki bo uporabniku odgovoril na vsa morebitna vprasnja ter mu podal ustrezna navodila glede pravilnih delovnih postkopv.

Upravljavec mora voditi register delovnih podatkov za vsako namešceno enoto. Podoben register mora voditi tudi za vse redne vzdhrzevalne posege in servise.

Ce upravljavec opazi nepravilna ali neobičajna stanja, se mora posvetovati s proizvajalcevo pooblasceno servisno službo.

Redno vzdrrzevanje

Minimalni vzdrrzevalni posegi so našeti v

Table 2.

Pomoc in omejena garancija

Vse enote so tovarnisko preverjene in zajamcene za obdobje 12 mesecev od prvega zagona oziroma 18 mesecev od dne dobave.

Te enote so bilezasovane in izdelane ob upostevanju najvisijh kakovostnih standardov ter zagotavljaco vecletno delovanje brez okvar. Vseeno pa je pomembno, da zagotovite njihovo ustrezno in redno vzdrzevanje, skladno z vsemi postopki, ki so našeti v tem priročniku, ter z vsemi dobrimi praksami s področja vzdrževaanja strojev.

Toplo vam svetujemo, da sklenete vzdrrzevalno pogodbo s prolvzajalcevm pooblašcenim serviserjem, takdo boste zahvaljoc izkusnjam in znanju naSega osejba lahko zagotovili učinkovito servisiranje brez kakrsnih koli težav.

Vedite tudi, da enota zahteva vzdrrzevanje tudi v garancijskem obdobju.

V primeru nepravilne uporabe enote, na primer ob preseganju njenih delovnih mejnil vrednosti ali neizvajanju ustreznega vzdhravanja skladno z navodili iz tega prirocnika, garancija preneha veljati.

Za zagotovitev veljavnosti garancije upostevajte naslednje toke:

1. Enota ne sme presegati navedenihmightvrednosti.
2. Elektrino napajanje se mora gibati znotraj majnih vrednosti napetosti in ne sme povzrocati harmonicih frekvenc ali nenadnih skokov napetosti.
3. Neravnovesje trifaznega napajanja ne sme biti vece je od 3% Enote ne smete vkluci, dokler elektricne tezave ne odpravite.
4. Ne onemogocajte ali izklapjate nobene varnostne naprave, bodisi mehanske, elektricne ali elektronske.
5. Voda, uporabljena za poljenje vodovodnegaSYSTEMa, morabiti cista in ustreznO delodela. Na njbljo toko VHodu izparilnika je treba namesiti mehsanil filter.
6. Pretok vode izparilnka ne sme nikoli presegati 120% oziroma biti manji od 80% nominalne zmgljovisti, razen v primerus, da je ob sklenitvi narocila drugaje dogovorjeno.

Obvezni redni pregledi in zagon aplikacij pod tlakom

Enote spadajo pod kategorijo IV razvrstitve, ki jo doloca evropska Direktiva PED 2014/68/EU.

Nekateri lokalni predpisi zahtevajo za hladilne aggregate, ki spadajo v to kategorijo, redne preglede s strani pooblascene agencije. Preverite zahteve, ki veljajo v kraju namestitve.

Preglednica 2 - Načrt rednega vzdhrževanja

Seznam posegov	Tedenski	Mesečni (Opomba 1)	Letni/sezonski (Opomba 2)
Splošno:
Branje operativnih podatkov (Opomba 3)	X
Vizualni pregled enote zaradi morebitnih poškodb in/ali zrahljanih delov		X
Pregled stanja toplotne izolacije			X
Čišćenje in lakiranje, kjer bi bilo potrebno			X
Analiza vode (6)			X
Kontrola delovanja tlačnega stikala		X
Električna napeljava:
Pregled kr Milinih sekvenc			X
Pregled obrabe števca - menjava po potrebı			X
Pregled privitosti vseh elektrčnih polov - privijanje po potrebı			X
Čišćenje notranjosti elektrčne omarice			X
Vizualni pregled component zaradi morebitnih znakov pregrevanja		X
Preverjanje delovanja kompresorja in elektrčnega upora		X
Merjenje izolacije motorja kompresorja s pomoćjo naprave Megger			X
Hladilni system:
Pregled morebitnega pušćanja hladiva		X
Pregled pretoka hladiva skozi kontrlno stekelce - kontrlna lina mora biti polna	X
Preverjanje padca tlaka sušilnega filtra		X
Preverjanje padca tlaka oljinega filtra (Opomba 5)		X
Analiza vibracij kompresorja			X
Analiza kislosti olja kompresorja (7)			X
Kondenzator:
Čišćenje plošć kondenzatorja (Opomba 4)			X
Pregled privitosti ventilatorje			X
Pregled reber na plošćah kondenzatorja - odstraniti po potrebı			X

Opombe:
1. Mesečni posegi vključujejo vse tedenske.
2. Letni posegi (ali tisti, ki jih je treba izvesti na začelku sezone) vkljucijevo sve tedenske in mesečne.
3. Delovne vrednosti enote Iahko odcitate vsak dan, pri tem pa upostevajte visoke standarde opazovanja.
4. Prostori z visoko koncentracijo delcev v zraku zahtevajo pogostejiše cisicenje plošč kondenzatorja.
5. Ko padec tiaka oljega filtra doseze 2,0 bara, filter zamenjaje.
6. Preverite, ali so prisotne morebitne stopljene kovine.
7. TAN (skupno kislinski stevilo): ≤ 0,10: ni učinkov

Med 0,10 in 0,19: zamenjaje filtre, odborne proti kislinam, in ponovno preverite po 1000 urah delovanja. Filtre zamenujte, dokler skupno kilsinsko stevilo TAN ne bo nizje od 0,10.

0,19: zamenjale olje, olni filter in susilni filter. Preverite v rednih casovnih intervalih.

Pomembne informacije o uporabljenem hladivu

Ta izdelek vsebuje fluorirane toplogredne pline. Plinov ne izpušćaje v ozračje.

Kolcina hladiva, potrebna za standardno delovanje, je navedena na identifikacijski plošćici enote.

Kolicina hladiva, s katero je dejansko napolnjena enote, je označena na posrebreni palići v elektrčni omarici.

Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puscanja hladiva.

Za podrobinejse informacione se obrnite na lokalnega pooblascenega prodajalca.

Navodila za enote, polnjene v tovarni in na terenu

(Pomembne informacije o uporabljenem hladilinem sredstvu)

Hladilni systemd bo napoljen s flourinirami toplogrednimi plini.

Plinov ne izpuščajte v ozrăčje.

1 Z neizbrisno tinto izpolnite nalepko o poljinju hladilnega sredstva, dostavljeno z izdelkom, skladno z naslednjimi navodili:

• nivo polnjenja hladilnegaa sredstva za vsak krog (1; 2; 3)
• skupno polnjenje hladilnega sredstva (1 + 2 + 3)
• izracunajte izpust toplogrednegaplina s pomocjo naslednje formule:

Toplogredni potencial hladilnegasredstva x skupno poljenje hladilnegasredstva (v kg) / 1000

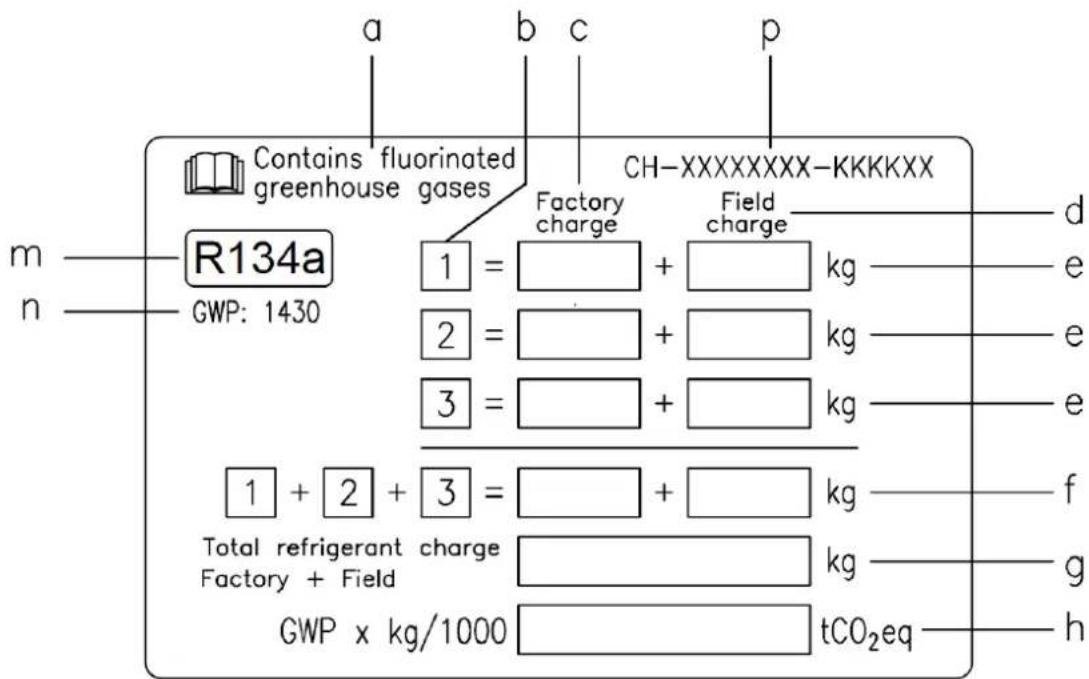

a Vsebuje fluorirane toplogredne pline
b Stevila kroga
c Tovarnisko poljnenje
d Polnjenje na terenu
e Polnjenje hladilnega plina za vsak krog (skladno s stevilom krogov)
f Skupno polnjenje hladilnega sredstva
g Skupno polnjenje hladilnega sredstva (v tovarni + na terenu)
h Emisija toplogredega plina skupnega poljinja hladilega sredstva

v ekvivalentnih tonah CO2

m Tip hladilnegasredstva
n GWP = potencial globalnegaa segrevanja
p Serijska stevilka enote

2 Izpolnjeno nalepko je treba postaviti v elektrichno plošć.

Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puscanja hladiva. Za vec informacij stopite v stik s svojim lokalnim prodajalcem.

OPOMBA

V Evropi se emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v sintemu

(v ekvivalentnih tonah CO_2 ) uporablja za dolocbo intervalov vzdhrzevanja.

Upostevajte ustrezno zakonodajo.

Formula za izračun emisije toplogrednega plina:

Topologredni potencial hladilnegas rstedstva x skupno polnjenje hladilnegas rstedsta (v kg) / 1000

Uporabite vrednost potenciala globalega segrevanja, omenjeno na nalepki toplogrednih plinov. Vrednost potenciala globalega segrevanja temelji

na 4. porocilu ocene IPCC-ja. Vrednost potenciala globalega segrevanja, omenjena v prirocniku, je lahko zastarela (npr. na podlagi 3. porocila ocene IPCC-ja)

Odaganje

Enota je izdelana iz kovinskih, plasticnih in elektronskih component. Vse te dele je treba odlagati skladno z lokalmimi predpisi, ki veljajna tem področju.

Svinceve baterije je treba zbrati in jih odnesti v posebne zbirne centre za odlaganje oppadkov.

Olje je treba zbrati in ga odnesti v posebne zvirne centre za odlaganje odpadkov.

Ta prirocnik sluzi kot tehnioca podpora in ne predstavija zavezujoe ponudbe. Njegove vsebine ni mogoce jamoti kat popolne, natanone ali zanesljive, ne eksplicitno ne implicitno.

Vse podatke in specifikacione iz tega prirocnika je mogoce spremeniti brez vnaprejsnega obvestila. Podatki, posredovani ob narocilu, veljao za dokonene.

Plozvajalec ne prevzema nikakrse odgovnosti za morebitne neposredne all posredne poškodbe v najsrsem pomenu besede, ki bil seposledica uporabe in/ali razumevanja tega prinočnika oziroma bi bile s slednjma povezane.
