Beskrivning

Den inforskaffade enheten ar att "luftkylt kylaggregat", en maskin avsedd fornedkylning av vatten (eller en blandning av vatten-glykol) inom de granser som beskrivs nedan. Enhetens Funktion beror pa angans compression, kondensation och forangning, enigt omvänd Carnot-process. De huvudsakliga componenterna ar:

• Skruvkompress for att öka trycket hos kylmedelsängan frän Förångningstryck till kondensationstryck

• Förångare, där det flytande kylmedlet med lågt tryck forångas, och på sä vis kyler ned vattnet

• Kondensator, dār Āngan med högt tryck kondenseras och eliminerar värmen i luften som tagits frán vattnet, tack varen en luftkyld värmeväxälate.
  Expansionsventil som minskar den kondenserade vatskans tryck fran kondensationstryck till forangningstryck.

Allman Information

Alla enheter levereras med kopplingsscheman, certifierade ritningar, markskylt; e FOO (Forklaring om

Överensstämande); dessa dokument anger den införskaffe entehets alla teknska egenskaper och UTGÖR EN INTEGRERAD OCH GRUNDLAGGANDE DEL AV DENNA MANUAL

I fall av overensstammande mellanenna manual och apparatendokument, lita till maskinens dokument. Vid tvivel, kontakta tilverkarens representant.

Syttet medenna manua ar att lata den kvalificerade installoren och operatoren garantera korrekt installation, ibruktagning och underhall av enheten, utan att fororsaka risker for personer, djur och/eller foremal.

Sà fort encheten anländer till slutdestinationen skia installationen inspekteras for att finna eventuella skador. Allakomponenter som anges i leveranssedeln skia inspekteras och kontrolleras.

Om enheten skulle vara skadad, avlagsna ej det skadade materialet och anmal omedelbart skadan till speditionsfirman och be dem inspektera enheten.

Anmal omedelbart skadan till tilverkarens representant, och skicka om möjlgt foton som kan tjana till att faststalla ansvaret.

Skadan fár ej repareras forrān speditionsfirmans representant har inspekterat delen.

Skadan fär ej repareras forrän speditionsfirmans representant har inspekterat delen.

Innan enheten installeras, kontrolera att rätt modell och elektrisk spanning anges på markskylten. Ansvaret for eventuella skador after acceptans av enheten kan ej laggas på tilverkaren.

Operativa begränsningar

Förvaring

Lokalens forhallanden ske ligga inom foljande granser:

Minsta temperatur : -20°C

Högsta temperatur : 57^

Högsta relativa luftfuktigkeit : 95% atan kondens

Forvaring vid lagre temperatur an den angivna kan skada komponenterna, medan forvaring vid hore temperatur an den angivna kan oppna sakerhetsventilerna. Forvaring i kondenserande luft kan skada de elektriska komponenterna.

Funktion

Funktionen tillats inom de begransninger som anges i Figur 2. Enheten ske anvandas med ett vattenfloed i forangaren som ligger mellan 50% och 140% av det nominella flodet (under standard arbeitsforhallanden).

Funktionutanforgranserna kan skadaenheten.

Vid tvivel, kontakta tillverkarens representant.

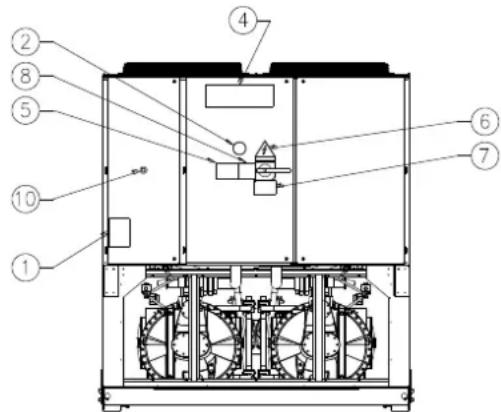

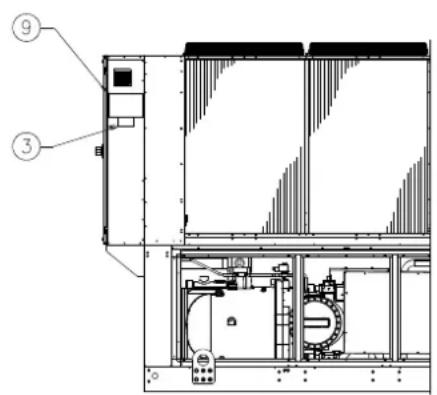

Figur 1 - Beskrivning av etiketterna på elpanelen
(Den elektriska panelen kan vara av två olika höjder)

1 - Symbol für icode brandfar Liga gaser	6 - Symbol für elektrisk fara
2 - Typ av gas	7 - Varning für hög spänning
3 - Uppgifter på,enhetens märskylt	8 - Uppmaning att fästa sladdarna
4 - Tillverkarens logotyp	9 - Lyftinstruktiorer
5 - Uppmaning att fylla på vattenkretsen	10 - Nödstopp

Figur 2 - Operatva begränsningar

Arsverkningsgrad

Högeffektiva

Premium Efficiency

Drift med vatten och glykol

Pà detta omrade kan
enheten fungerar delvis.
Konsultera prestanda
tabeller

Drift med fläkt hastigheten justeras bara (under 10^ omgivningstemperatur)

Drift med flaktar med Speedtroll bara (under -10^ omgivningstemperatur)

Utgande koldbarattemperatur [^ C]

Sakerhet

Enhetenkaforankrasvaltilmarken.

Det ar viktigt att observera foljande instruktioner:

Enheten far bara lyfas i de avsedda punkterna, markta i gult och fasta pa dess bas.
Det für forbudet att tilltrada de elektriska komponenterna innan enhances huvudstrombrytare har öppnats och strömfürsjningen har brutits.
Det für forbjudet att tillträde elektriska komponenterna utan att anvanda en isolerande plattform. Tillträd ej de elektriska komponenterna vid forekomst av vatten och/eller fukt.
Kondensatrons vassa kanter och yta kan orsaka skador. Undvik direkt kontakt och använd lamplig skyddusrustning.
Koppla frän strömforsjrningen genom att öppna huvudströmbryreten innan serviceoperatorer gös pa kylfläktarna och/eller kompressorerna. Att ej ta hansiyn tillenna regel kan leda till allvarliga personskador.
För ej in fasta foremål i vattenledningarna medan eheten ansluten till systemet.
Ett mekanisk filter ske installeras pa vattenledningen som ansluten til varmeväxårens inlopp.
Enheten forses med sakerhetsventiler installerade pa kylmedelskretsens sider for ligt respektive hegt tryck. Det ar absolut forbjudet att avlagsna de rroliga delarnas mobila skydd.

Om enhances plotted stannar, folj instruktionema som anges i kontrollpanelens instruktsmanual som utgor en del av maskinens dokumentation som levereras till slutvändaren.

Det rekommenderas startk att utföra alla installations- och underhällsoperationerna tillsammans med andra personer. Vid olyckor aller problem skam bete sig pa foljande satt:

Behall lugnet
Tryck pa alarmknappen om sadan finns pa installationsplatsen
- Flytta den skadade personen till en varm plats, langfr an eheten och lagg denne i viloläge

• Kontakte omedelbart byggnadens kvalificerade sjukpersonal erler akutmottagning.
  Vanta tills sjukpersonalen anlander atan att lamna den skadade ensam
  Ge all nodvandig information till sjukpersonalen.

undvik att installerera kylaggregat pát platser som kan varafarliga under underhalsoperationerna, sasom plattformar utanracken eller ledstanger, eller platser som inte uppyllerplatskraven kring kylaggregatet.

Buller

Enheten genererar buller huvudsakligen fran kompressorernas och flaktarnas rotation.

Varje modells bullerniva anges i forsalnjningsdokumentationen.

Om erheten installeras, anvands och underhalls korrekt, kraver bullernivan ingen specieli skyddsanordning for att man ska kunna arbeta kontinuierligt vid den.

Vid installationer med speciella krav pa bulleresolering kan det blinodvendigt att installera tillaggande bullerdampande anordninger.

Förflytning och lyftning

Undvik att utsitta enheten for slag/skakninger under lasting/avlasting fhan transportfondonet och forflytningen. Skjut erler dra enheten enbart i basens ram. Fastr eheten inuti transportfondonet for att undvika att den ro sig och orsakar skador. Se till att ingen del av enheten faller under transport och lasting/avlasting.

Alla enheter ar forsedda med lyftpunkter utmärkta med gult. Endast dessa punkter farr anvandas for att lyfta encheten, sasom visas i figur 3 nedan.

Använd avstandsbarrärer for att inte skada kondensbanken.

Placera dessa ovanp flaktgallren med minst 2,5 meters avstand.

Bäda lyftvajrar och avstandsbarriärer ske vara tillräcklig starka for att hälla eheten sakert. Kontrolera ehetens vikt på dess markskylt.

Enheten ske lyftas med maximal uppmarksamhet och omsorg, genom att folja lyftinstruktionerna som anges på etiketten. Lyft encheten mycket langsamt och hallden helt plant.

D-EIMAC00608-16EU-112/234

Placering och montering

Alla enheter ar avsedda for bruk utomhus, pa balkonger ell er.
pa marken under forutsattning att installationsplatsen ar fri fan
hinder som kan forhindra luftflodet till kondensatorerna.

Enheten ska installeras pa ett stadigt och helt plant underlag. Om enheten installeras pa balkonger eller tak, kan det bln odvändigt att anvanda balkar for att fordela vikten.

For installation pa marken kravs en motstandskraftig cementbas med e tjocklek pa minst 250 mm och storre bredd an enhetens. Denna bas maste kunna bara enhetens vikt.

Om enchten installeras på en plats som är tillganglig for personer och djur, rekommenderas det att installerera skyddsgaller for kondensatom och kompressorn.

For att garantera basta prestanda pa installationsplatsen, folj dessa foreskrifter och instruktioner:

Undvik Återcirkulation av luftfödet.
Forsakra Er om att inga hinder finns forett korrekt luftflode.
Forsakra Er om att grunden ar tillrackligt kraftig och stabil for att minimera buller och vibrationener.
I Undvik att installerera encheten pa speziallt dammiga platser, for att reducera fororening av kondensatorerna med smuts.
Vattnet i systemet skara vara specielt rent och alla spar av olja och rost skaa vaplagsnas. Ett mekaniskt vattenfilter skaa installeras pa enhetens inloppsledning.

Minsta platskrav

Det ar av grundlaggande betydelse att respektera minimimatten for varje enhet for att garantera en optimal ventilering av kondensatorerna.

När platsen där encheten sk placeras valjs, ta hänsyn till dessa faktorer for att garantera ett tillräcklig luftflöde:

Undvik atercirkulation av varmluft
Undvik otillracklig luftforsorjning till den luftkylda kondensatorn.

Bada situationerna kan orsaka en okning av kondenseringstrycket, vilket medfor reducerad energieffektivitet och kylmedelskapacitet. Enhetens alla sidor sca vara tillganglia for att utfora underhallsoperationer after installationen.

Enhetens vertikala luftutslapp fajhindras.

Om enheten omges av vaggar och hinder med sama hojd som enheten skdenna installeras paett avstand ej understigande 2500 mm. Om dessa hinder ar Hogre, ska enheten installeras paett avstand ej understigande 3000 mm.

Om eheten installeras utan hnsyn till de rekommenderade minimimatten for vaggar och/eller hinder kan en kombination av atercirkulation av varluft och/eller otillracklig luftforsorjning til den

3 kompressorenhet

luftkylda kondensatorn uppsta, som kan leda till reducerad kapacitet och effektivitet.

I alla fall later mikroprocessorn eheten anpassa sig till nya Funktionsforutsattninger genom att ge maxkapacitet under bestamda forutsattninger, aven om sidoavstendet arindre an det rekommenderade, sàvida Funktionsforutsattningama inte inverkar negativ pā personalens sakerhet ell pa enhetens tillforlitlight. När enller flera enheter placeras intill varandra, rekommenderas det att respektera ett avstand av minst 3600 mm mellan kondensatorerna.

Förytterligare Lösningar, konsultera tillverkärens representant.

Bullerskydd

När bullernivaeraerna kraver en speciell kontroll, ska uppmärksamhet laggas pa at isolera encheten fran basen genom att applicera vibrationsdämpande element pa lampligt satt (levereras som tillval). De flexibla fästena ska installeras även pa de hydrauliska ansluttingarna.

Vattenledninger

Ledningarna ske utformas med minsta mojliga antal bojninger och vertikala riktningsbyten. Pa sa vis reduceras installationskostnadema avsevart och systemets prestanda forbätttras.

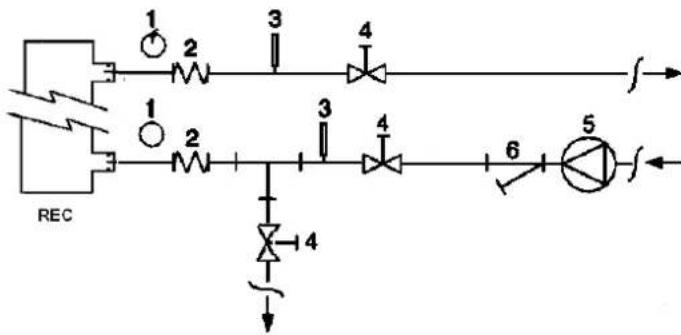

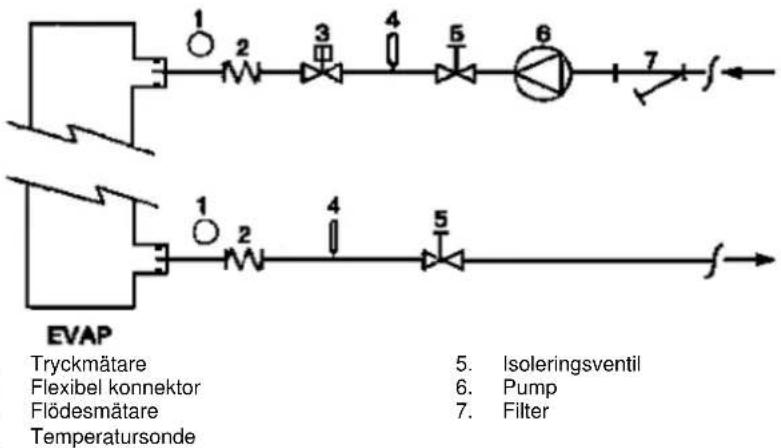

Hydraulsystemet maste ha:

1. Vibrationsdampande faden for att minka overforingen av vibrationer till stommen.
2. Isolingsventiler som isolerar encheten fr hydraulysystemet under service.
3. Flödesmäture.
4. Anordning for manuell erer automatisk luftning pa systemets hogapunkt, och en draineringsanordning pa dess lagsta punkt.
5. Fölangare och anordningen für vämteiterwinning som ej sitter vid systemets högsta punkt.
6. En lamplig anordning som kan halla hydraulsystemet trycksatt (expansionskarl etc.).
7. Tryck- och temperaturvisare for vattnet som hjälper operatoren under service- och underhällsoperationerna.

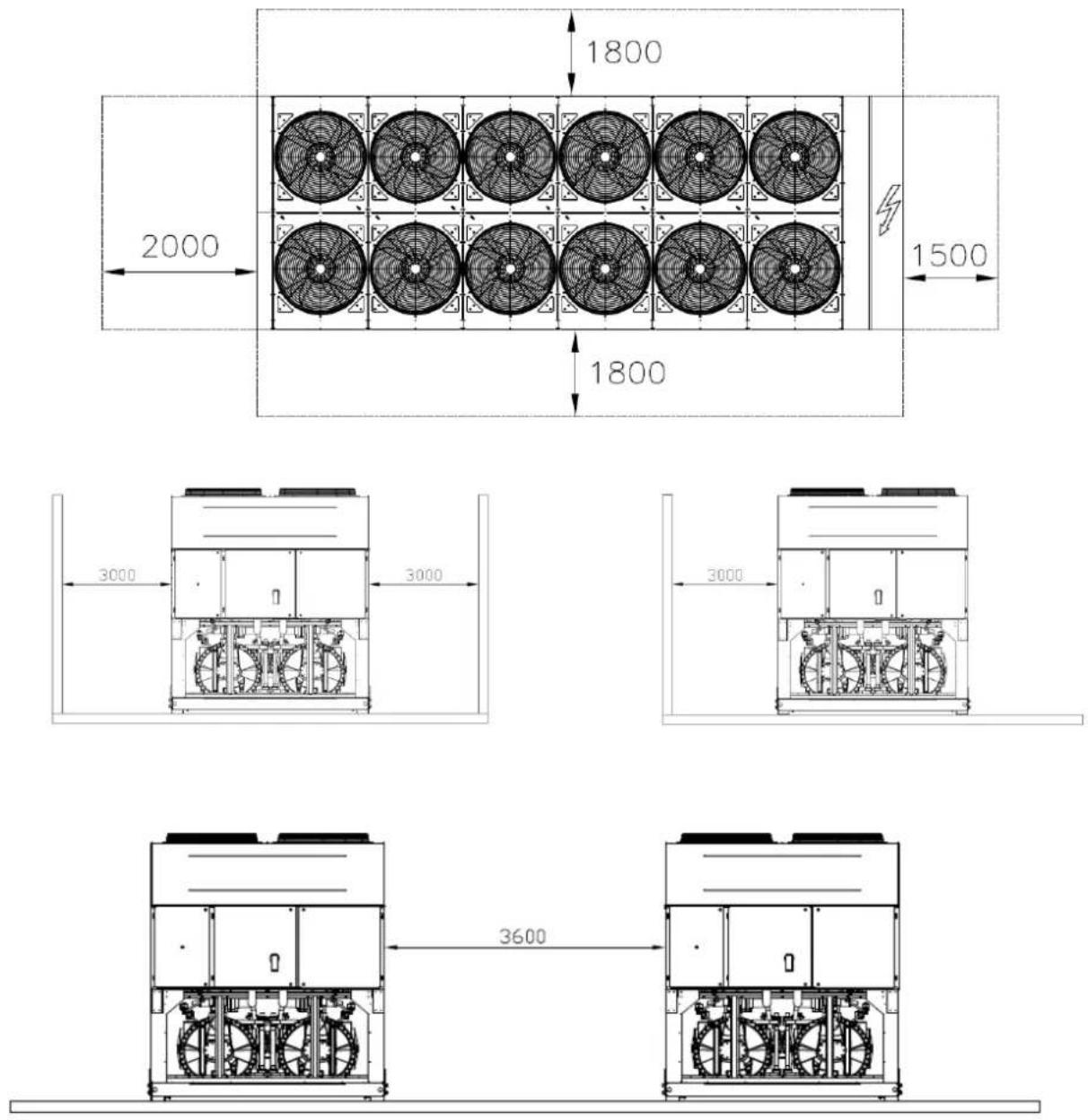

Figur 4 - Minsta platskrav

1. Ett filter aller en anordning som kan avlagsna partiklar fran vatskan. Anvandandet av ett filter forlinger forangarens och pumpens livslangder och hjalper hydraulsystemet att forbli i basta skick.
2. Forangaren har ett elektrisk motstand med en temostat som garantarer skydd mot frysning av vattnet vid lufttemperaturer nill -25^ .Alla ovriga vattenledninger/hydrauliska anordninger som ar externa till enhances maste darfor skyddas mot frost.

3. Anordningen for varmeatervinning skatommas pa vatten under vintersasongen, saviga inte en blandning av glykol tillsats till hydraulkretsen, i ratt blandningsforhallande.

4. Vid byte av encheten ske hela det hydrauliska systemet tomas och rengoras innan dennya encheten installereras. Innan dennya encheten startas,rekommenderas det att genomfora normala tester och lampliga kemiska behandlingar pa vattnet.

5. Om glykol tills att hydraulystemet som frostdydd, se till att insugstrycket sanks, da enhances prestanda kommt att vara lagre och tryckfallen storre. Enhetens alla skyddssystem, sasom frostdyddet och skydden motlagtryck sca regleras pa nytt..
6. Innan vattenlediningarna isoleras, kontrollera att inga lackage forekommer.

Figur 5 - Anslutning av vattenledningarna till forangaren

Figur 6 - Anslutnng av vattenledningarna till varmeväxlarna for varmeatervinning

1. Tryckmatarc
2. Flexibel konnektor

3. Temperatursond

4. Isoleringsventil

5. Pump
6. Filter

Vattenbehandling

Vattenbehandling

Innan encheten kors, rengor vattenkretsen. Smuts, kalk, korrosionsrester och annat material kan samlas inuti varmevaxlaren och reducera dess varmevaxlande fornaga. Aven tryckfallet kan oka, vilket minska vattenflodet. En lamplig behandling av vattnet kan salunda reducera risken for

korrosion, erosion, kalkbilding, etc. Den lampligaste formen av vattenbehandling maste faststallas lokalt, baserat pa typen av system och vattnets egenskaper.

Tillverkaren ar ej ansvarig for eventuella skador aller)dalg Funktion hos apparaten till foljd av utebliven aller felaktig behandling av vattnet.

Tabell 1 - Gransvarden for vattenkvaliteten

pH (25°C)	6,8-8,0		Total hãrdhet (mg CaCO3 / l)	< 200
Ledningsförmåga μS/cm (25°C)	<800		Järn (mg Fe / l)	< 1.0
Kloridjonern (mg Cl- / l)	<200		Sulfidjoner (mg S2- / l)	Inga
Sulfatjoner (mg SO42- / l)	<200		Ammoniumjoner (mg NH4+ / l)	< 1.0
Alkalitet (mg CaCO3 / l)	<100		Kisel (mg SiO2/ l)	< 50

Frostskydd for varmeväxlare for atervinning och forängare

Alla forangarna ar forsedda med ett elektriskt motstand som kontrrolleras med termostat och ger skydd mot frost ner till temperaturer av -25^. Trotset delta, om varmevaxlarna ar helt tomma och rengjorda med frotskyddsvatska, kan aven andra metoder mot frysning anvandas.

När systemet utformas i sin helhet ská två eller flera skyddsmetoder beaktas, av dem som beskrivs nedan:

Kontinuerigt vattenflode i ledningarna och varmeväxlarna Tillsats av en lamplig mangd glykol i vattenkretsen.

Värmeisolering och extra uppvärmning av utsatta ledninger Tömning och rengöring av värmeväxlaren under vintersäsongen

Det ar installmentorens och/eller den lokala underhalspersonalens ansvar att se till aft frostskyddsmetoderna anvands. Forsakra Er om att alltid utfora underhalsoperationer som tar hansyn till frostskyddet. Utebliven hansyn till dessa instruktioner kan ge skador pa encheten. Frostskador tacks inte ave garantin.

For att garantera ett tillrackligt vattenflode i hela forangaren ar det nodvändigt att installerera en fiödesmātare pa den hydrauliska kretsen, som kan placeras pa

inloppsvattenledningarna eller pa utloppet. Flodesmataren syfte ar att stoppa enheten om vattenflodet skulle avbrytas, for att pa sa vis skydda forangaren mot frynsing.

Tillverkaren erbjuder som tilval en flodesmataro som valts specielt for andamalet.

Denna flödesmātare av skruvtyp ār anpassad für kontinuerveriga applicación utomhus (IP67) med ledningsdiameter fran 1" till 6".

Flödesmataren ar Förssed med en kontakt som ska anslutas elektriskt till de polor som anges i kopplingsschemat, och skakalibreras till att ingripa nar forängarens vattenflode faller under 50% av det nominella.

Värmeatervinning

Om man önskar kan encheterna ochs förses med att system forvärmeatervinning.

Detta system appliceras med en vattenkyld värmeväxlare som sitter pa kompressors utloppsledning och en speciell styrenhet for kondenseringstrycket.

For att garantera compressors Funktion inuti dess hölje, fär värmeatervinningsenheten inte arbeta med en vattentemperatur understigande 28^

Anlagngeningens konstruktör och kylaggregatets installerator bar ansvaret for att garantera att detta varde respekteras (t.ex. genom att anvanda en bypass-ventil for Återcirkulation).

Elektrisk anlaggning

Allmanna specificationer

Enhetens alla elektriska ansluttingar sca utforas i enlight med gallande lagar och normativ.

Alla installations-, styrnings-, och underhällsaktivitet, skutforas av kvalificerad personal.

Konsultera kopplingsschemat for den inforskaffade enheten. Om kopplingsschemat inte finns pa enheten erer om det har forlagts,kontakta tillverkarens representant, som skickar en kopia.

Om kopplingsschemat inte stämmer overens med elpanel/sladdar,kontakta tilverkarens representant.

Använd endast kopparledare, annars kan överhettning eller korrosion uppsta vid ansluttingarna, med risk for skador pa enheten.

For att undvika interferenser, skontrollkablarna anslutas separat fran de elektriska. Använd olika elektriska impulsledninger.

Innan service utfors pa enheten, oppna enhetens huvudstrombrytare.

När enheten ar avstängd med huvudströmbrytaren ar sluten, forblir de iced använda kretarsna andä aktiva.

Öppna aldrig kompressorernas utagsplint innan enchetens huvudströmbrytare öppnas.

Samtidighet mellan enfas- och trefasbelastninger och obalans mellan faserna kan orsaka jordforluster pa upp till 150mA under standardenheternas normala Funktion.

Om encheten omfattar anordninger som genererar högre övertoner (som VFD och fasbrytning), kan jordforlusterna öka till mycket högre varden (cirka 2 Ampere).

Skydden for stromforsorjningssystemet ske konstreras baserat pa de oven namnda vardena.

Funktion

Operatörens ansvar

Det ar av yttersta vikt att operatoren fär en fullödig professionell tränning och fär bekanta sig med systemet innan encheten används. Utover att lasaenna manual, skä operatoren studera mikroprocessors manual och kopplingsschemat for att forsta startsekvensen, Funktionen, stopsekvensen och alla sakerhetsanordninqars fonction.

Under enhetens Första start star en auktorisarad tekniker franti tillverkaren till forfogande att svara på alla frågor och ge instruktioner om korrekta FunktionsvPROCederer.

Operatoren ske anteckna de operativa uppgifterna for varje installerad enchet. Ytterligare anteckningar ske hallas for alla regelbundna underhalls- och serviceoperator.

Om operatoren lagger marke till onormala aller ovenliga arbetsforutsattninger, skailtverkarens tekiska service kontaktas.

Service och begransad garanti

Service och begränsad garanti

Alla enheter har testats i fabrik och garanteras under 12 manader fran forsta starten aller 18 manader fran leveransdatum.

Dessa enheter har utvecklats och konstruerats med hansiyn till högsta kvalitetsstandard och garanterar áratal av felfi Funktion.

Det ar trots allt viktigt att tillrackligt och regelbundet unterhall görs, i enlightet med alla de procedurem som anges i denna manual och med god sed gallande maskinunderhalb.

Det rekommenderas starkt att satta upp ett underhallskontrakt med en av tilverkaren auktoriserad service for att sakerstalla effektiv och problemfri service tack var var personals erfarenhet och kompetens.

Tänk ochså att encheten kraver unterhäll även under garantiperioden.

Tänk på att olampligt användande av encheten, till exempl utover dess operativa begränsingar erler i brist av tillräckligt unterhalb mot vad som anges ienna manual, uphaver garantin.

Observera speziellt foljande punkter for att respektera garantins begränsningar:

1. Enheten far ej fungera utover faststalda granser
2. Stromforsörningen mäste ligga inom spänningsgränserna och vara fri/TRÖvertoner erler plötsiga spanningsvariationer.
3. Den trefasiga stromforsörjningen fár ej uppvisa en obalans mellan faserna överstigande 3%. Enheten skaförbl avständt tills det elektriska problemet har locht.
4. Deaktivera aller eliminera inga sakerhetsanordninger, vare sig det ar mekaniskt, elektriskt aller elektroniskt.
5. Vattnet som anvands for att fylla hydraulkretsen ske varare rent och lampligt behandlat. Ett mekaniskt filter skas installeras pa den punkt som ligger narmast forangaren.
6. Om inte annat ar overenskommet vid beställningstillfallet fär forängarens vattenflode aldrig overstiga 120% aller understiga 80% av nominell kapacitet.

Regelbundna obligatoriska kontroller och start av trycksatta applicacioner

Enheterma ingar i kategori IV i den klassificering som fastställts av Europadirektivet PED 2014/68/EU.

For kylaggregat tillhörandeenna kategori kraver vissa lokala normativ regelbundeninspection av en auktoriserad firma.

Kontrollera vilka krav som gäller på installationsplatsen.

Aktivitetsslsta	Veckovis	Mänadsvis(Note 1)	Ärligeny/Ärstildsvis (Not 2)
Allmänt:
Läsning av operativa data (Not 3)	X
Ökulärbesiktning av enheten För eventuella skador och/eller slakning		X
Kontroll av värmeisoleringens helhet			X
Rengöring och målning)där det behövs			X
Vattenanalyx (6)			X
Funktionskontroll av fiödesmätaren		X
Elektrisk anlåggning:
Kontroll av kontrollsekvenserna			X
Kontroll av kontaktornsl slitage-byt ut om nödvändigt			X
Kontroll av korrekt fästning av alla elektriska poler-dra Åt om nödvändigt			X
Rengöring inuti den elektroniska kontrollpanelen			X
Okulärbesiktning av componenterna För eventuella tecken på overhettning		X
Funktionskontroll på kompressorn och det elektriska motständet		X
Mätning av isoleringen av motorn och kompressorn m.h.a. Megger			X
Kylkrets:
Kontroll av eventuella lückage av kylmedel		X
Kontroll av kylmedlets flöde genom inspectionsfönstret - inspectionsfönstreska vara fullt	X
Kontroll av tryckfallet i avfuktningsfiltret		X
Kontroll av tryckfallet i oljefiltret (not 5)		X
Analys av kompressorns vibrationer			X
Analys av kompressoroljans surhet (7)			X
Kondensator:
Rengöring av kondensatorn (Not 4)			X
Kontroll av korrekt ätdragning av flåktarna			X
Kontroll av kondensatorns kylflänsar - avlågsna om nödvändigt			X

Noter:
1. Manadsaktiviteterna omfattar alla veckoaktivitet.
2. De arliga aktiviteterna (eller vid sasongsstart) omfattar alla vecko- och manadsaktivitet.
3. Enhetens operativa varden kan lasas dagligen genom att anta hog kontrollstandard.
4. I miljoer med stor koncentration av luftburna partiklar kan det bli nodvändigt att rengora kondensatorn oftare.
5. Byt ut oljefiltret nár dess tryckfall nár 2,0 bar
6. Kontrollera forekomst av eventuella upplosta metaller.
7. TAN (Total antal syror) : ≤0,10 : ingen atgärd
Mellan 0,10 och 0,19: byt ut syrafiltren och kontrollera igen after 100 arbetstimmar. Fortsatt byta ut filtre till TAN ligger under 0,10.

0,19:byt ut oljan, oljefiltret och oljans avfuktare. Kontrollera med regelbundna intervall.

(1)GWP = Global UppvärningsEffekt

Mängden kylmedel som kravs for standardfunktion anges paenhetens markskylt.

Mängden kylmedel som faktiskt finns i enheten visas pa en silvrig sticka pa elpanelen.

Beroende pa europeisk ell kolagstiftning kan det bl nodvendgt med regelbundna inspektioner for att avsloja eventuelle lackage av kylmedel.

Instruktioner for enheter som laddas pa fabrik och i falt

1 Använd outplänlicht black och fyll i etiketten som medfoljer Produkten om laddning av kylmedel enigt följande instruktioner:

• laddning av kylmedel for varje krets (1; 2; 3)
• total laddning av kylmedel (1 + 2 + 3)
• beräkna växthusgasemissionen med följande formel:

GWP-vere for kylmedel x total laddning av kylmedel (i kg)/1 000

a Innehaller fluorerade vaxthusgaser
b Kretsummer
c Laddning pa fabrik
d Laddning if falt
e Laddning av kylmedel for varje krets (enligt antelet kretsar)
f Total laddning av kylmedel
g Total laddning av kylmedel (fabrik + falt)
h Växthusgasemission av total laddning av kylmedel uttryckt i ton av CO_2 -ekvivalent
m Typ av kylmedel
n GWP = Global uppvärmingseffekt
p Enhetens serialummer

2 Den ifylda etiketten maste fasst as insidan av elpanelen.

Beroende pa europeisk ellokal lagstiftning kan det vara nodvendigt med regelbundna inspektioner for att avsloja eventuella lackage av kylmedel. Kontakta den lokala aterforsaljaren for vidare information.

OBS!

I Europa anvands vaxthusgemission av total laddning av kylmedel i systemet

(uttryck i ton av CO_2 -ekvivalent) for att faststalla underhallsintervallen.

Föl gallande lagstiftning.

Formel for beraknng av vaxthusgasemission:

GWP-arde for kylmedel x total laddning av kylmedel (i kg)/1 000

Anvand GWP-vardet som anges pa vaxthusgasetiketen. GWP-vardet baseras pa IPCC:s fjarde utvderingsrapport. GWP-vardet som anges i bruksanvisingen kan vara forlegat (d.v.s. baserat pa IPCC:s tredje utvderingsrapport).

Kontakta den lokala Återförsäljaren for vidare information.

Undanskaffning

Enheten ar konstruerad med komponenter i metall, plast och elektronik. Alla dessa delar sca undanskaffas i enlighet med gallande lokala normativ i amnet.

Blybatterierna ska samlas in och skickas till speciella insamlingscentraler.

Oljan ske samlas in och skickas till speciella insamlingscentraler.

Denna manul utg o tekniskt stod och utg o inte en bindande ofert. Innehallet kan e j garanteras, uttryckligen eer underforstatt, sasom komplet, exakt eer tilfortitigt. Aa

upgitter och specikatior kan andras utan forvarning. De upgitter som ges vid ordertillaiet anses som definitiva. Tillverkaren atager sig inget ansvar for eventuella direkta ell indirekta skador, i temens bredaste betydelse, till foljd av eller koppl til denna manuals anvandande och/eller tolknng.

Vi forbahaller oss ratten att genomfora konstruktsionsmaiga och strukturaiga andringar narn som helst. Bilden pa omslaget ar diferfor ej bindande.

Frikylenhetsmodell

Frikylenheter har flera slingor som anvands for att farkyla vatskan som kommer fran byggnaden och okar den totala effektivitet genom att ladda ur kompressorema tills de stoppar helt om miljofhallandena tillater detta. Vattenflodet kan ledas om till extra slingor om den utvändiga temperaturen faller under returvattnets temperatur med trevgsventilen (eller två enskilda vagventiler. Det beror på kylaggregatets storlek).

Frikylfunktionen kan aktiveras genom QFC-omkopplaren som sitter på elpanelens kontrollsektion. Då Frikylfunktionen aktiverats, hanterar enhetens styrdon automatiskt vattenventilernas manovrer. Systemet styr även flaktarnas drift for att maximera frikjyleffekten.

OBS!

Vattensystemet MASTE fyllas med rätt procental vatten och glykol.Det ar slutanvändarens ansvar att försakra att rätt procentuell mängd av vatten/glykol tillsätts.Skada på Frikylslingorna som orsakas av kylning tacks inte av garantin.

OBS!

Installera fällförsedda flödesomkopplare med vattenpumpsärrar für attväxla systemets vattenflode.

OBS!

Für att führnde skada på frikylslingorna och forångarslangarna, ska ett filter installereras i enchetens vatteninloppssledning. Filtret fär ha max 0,5 mm nätmaskor.

Det finns två typer av kontrollsystem for frikylning.

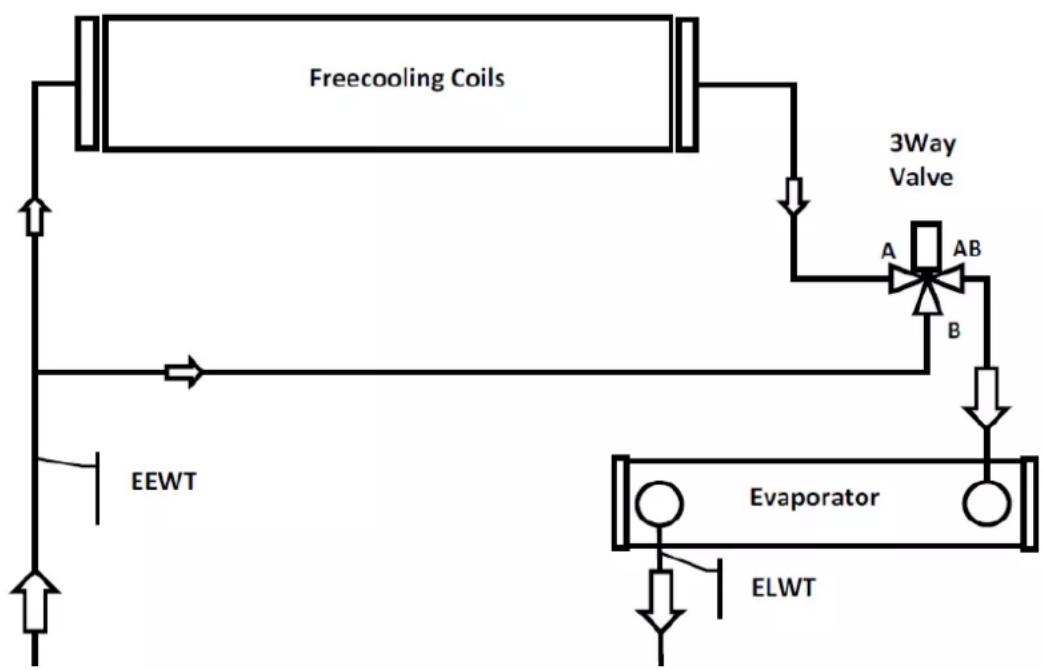

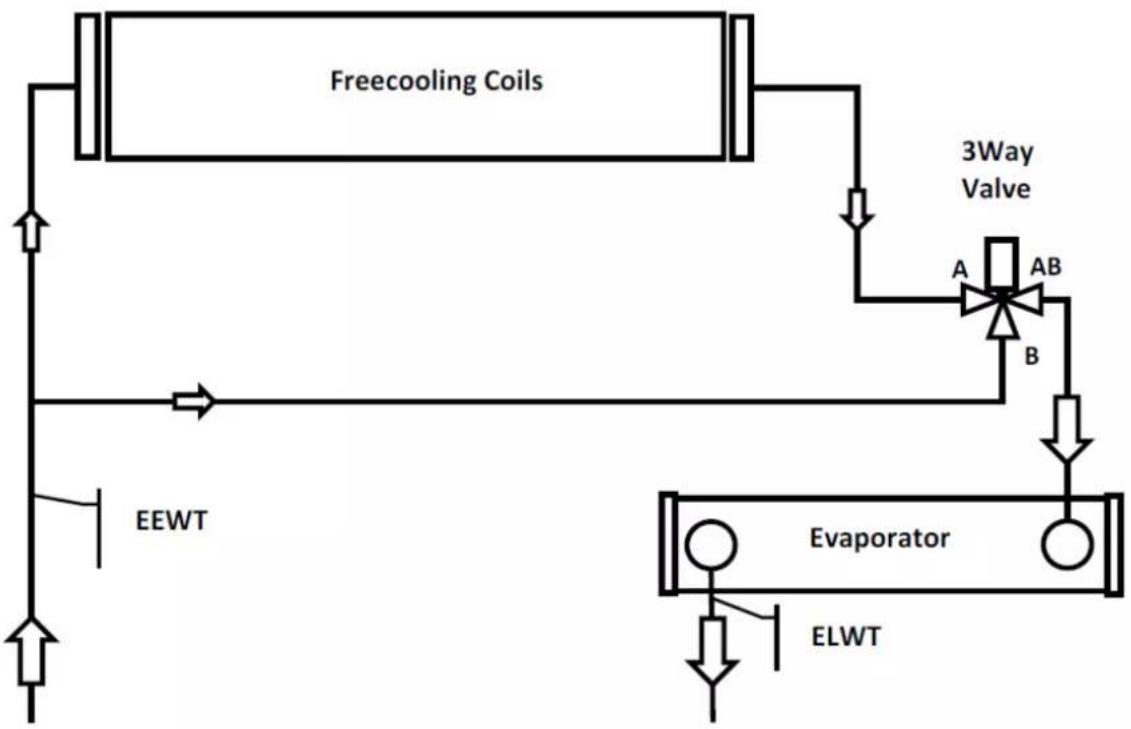

Frikylsystem med trevägsventil

EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Frikylslinger
3-Way Valve	Trevågsventil
EEWT	Temperatursond inloppsvatten
Evaporator	Förångare
ELWT	Temperatursond utloppsvatten

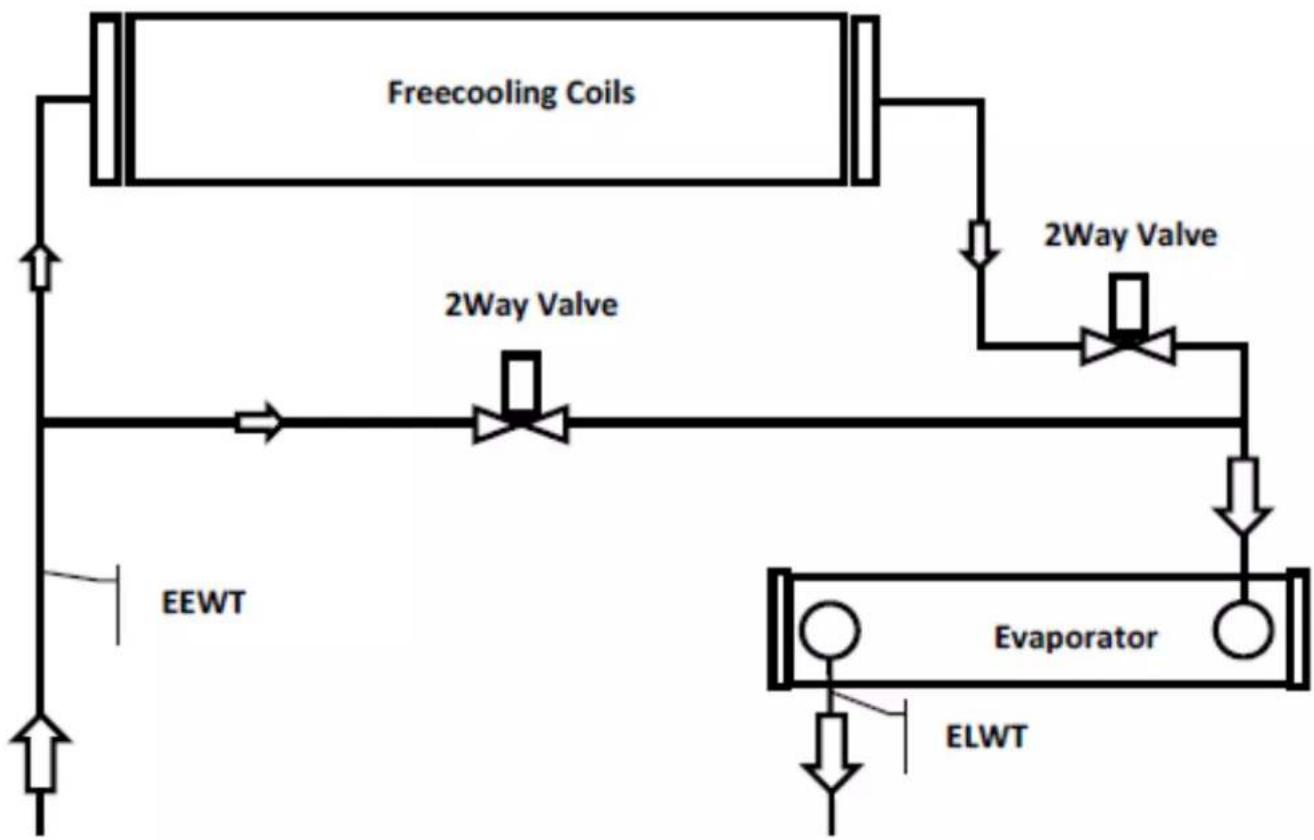

Frikylsystem med tvavagsventil

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Frikylslinger
2 Way Valve	Tvåvågsventil
EEWT	Temperatursond inloppsvatten
Evaporator	Förångare
ELWT	Temperatursond utloppsvatten

Systemets omkoppling styrs avenhetens inbyggda styrdon, beroende pa driftforhallanden och enhetens bovarde. Mellan vinteroch sommandrift faler vattnets sidotryck olka, foljaktligen kan kylaggregatets vattenflode variera. Berakna att minimalt och maximal vattenflode mellan sommar- och vinterdrift ligger inom vattenfodets begransninger (se produktmanuale).

Denne veledningen er et viktig stddokument laget for kvalifisert personell, men kan icke pa noen som helst mate erstatte folgende personell.

Skader på frikjøleren som et resultat av frysing dekkerne jegve garantien.

OBS!

Det fines to type systemer for kontroll av frikjoleren:

Frikjølingssystem med treveisventil
EWAD640CF-XS/XL ÷ EWADC11CF-XS/XL - EWAD600CF-XR ÷ EWADC10CF-XR

Freecooling coils	Spoler for frikjøling
3 Way Valve	Treveisventil
EEWT	Temperaturføler for vann i inngang
Evaporator	Fordamper
ELWT	Temperaturføler for vann i utgang

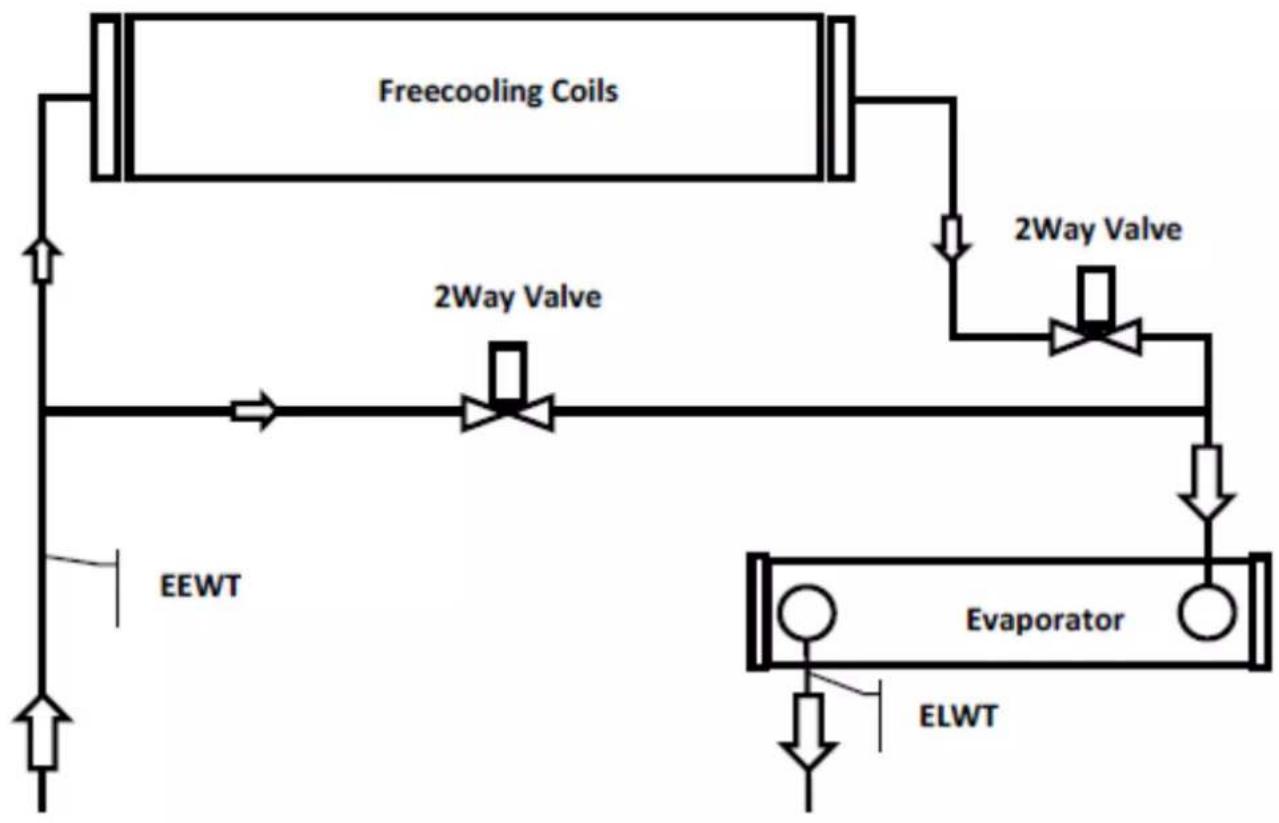

Frikjolingsystem med toveisventiler

EWADC12CF-XS/XL ÷ EWADC16CF-XS/XL - EWADC11CF-XR ÷ EWADC15CF-XR

Freecooling coils	Spoler for frikjøling
2 Way Valve	Toveisventil
EEWT	Temperaturføler for vann i inngang
Evaporator	Fordamper
ELWT	Temperaturføler for vann i utgang
