Merk	Daikin
Model	FWT02HATVMV1
Producttype	Modbus-gatewaymodule voor airconditioning (FCBAG)
Categorie	Airconditioning
Compatibiliteit	Daikin luchtbehandelingsunits (FCU)
Communicatieprotocol	Modbus RTU (RS-485)
Ondersteunde functiecodes	0x03, 0x04, 0x06, 0x10
Aantal adresseerbare eenheden	Tot 15
Configureerbare baudrates	9600 of 19200 bps
Voeding	Via de kabelboom vanaf de binnenunit
Afmetingen (module)	80 x 25 x 10 mm (schatting)
Max. lengte RS-485-kabel (naar BMS)	1000 meter
Max. lengte RS-485-kabel (naar pc)	500 meter (geïsoleerde gateway vereist)
Aanbevolen RS-485-kabel	Afgeschermde getwiste paar 24 AWG, 100 ohm, 16 pF/ft
LED-indicatoren	RX_LED (rood) en TX_LED (geel)
Configuratie	DIP-schakelaars voor adres en communicatieparameters
Veiligheid	Installatie door een professional; stroom uitschakelen voor onderhoud
Garantie	Raadpleeg de garantie van Daikin

Veelgestelde vragen - FWT02HATVMV1 DAIKIN

Hoe installeer ik de FCBAG-module in de binnenunit?

Verwijder het metalen deksel van de besturingskast, plaats de module in de daarvoor bestemde gleuf totdat deze vastklikt, sluit de kabelboom aan op de connector CN_MODBUS_MODULAR van het hoofdpaneel en sluit vervolgens de RS-485-draden aan op de klemmenstrook TB_RS485. Sluit het deksel.

Wat betekenen de LED-indicatoren op de module?

De RX_LED (rood) knippert bij gegevensontvangst en de TX_LED (geel) knippert bij verzending. Een continu brandende rode LED duidt op een verbindingsprobleem.

Hoe configureer ik het adres van de module?

Gebruik de DIP_RS485-schakelaars op de module om het slave-adres van 1 tot 15 in binaire code in te stellen (lees van rechts naar links). Bijvoorbeeld, 00001 = adres 1, 00010 = adres 2, enz.

Wat is de maximale lengte van de RS-485-kabel?

Voor de verbinding met een gebouwbeheersysteem (BMS) is de maximale lengte 1000 meter. Voor een directe verbinding met een pc is deze beperkt tot 500 meter (met een geïsoleerde gateway).

Wat te doen als de FCBAG-module niet communiceert?

Controleer of de A- en B-draden van de RS-485 niet zijn omgedraaid of verbroken. Zorg ervoor dat de DIP_Config-schakelaar op het hoofdpaneel bit 1 heeft ingeschakeld voor Modbus. Controleer ook de baudrate- en pariteitsinstellingen.

Is de FCBAG-module compatibel met alle Daikin-airconditioners?

Nee, hij is alleen compatibel met Daikin luchtbehandelingsunits (FCU). Raadpleeg de protocoldocumenten voor de lijst van compatibele modellen.

Welke veiligheidsmaatregelen moet ik nemen voor de installatie?

Schakel altijd de stroom uit voor elke ingreep. Raak het apparaat niet aan met natte handen. Gebruik alleen de aanbevolen kabels en zorg dat de verbindingen stevig zijn. Niet gebruiken in explosieve atmosfeer.

Hoe controleer ik de goede werking van de module?

Na installatie, observeer de LED's: als RX_LED en TX_LED afwisselend knipperen, is de Modbus-communicatie actief. U kunt ook de registers uitlezen via een Modbus-software.

Kan ik deze module gebruiken met airconditioners van andere merken?

Nee, de FCBAG-module is uitsluitend ontworpen voor Daikin-units. Gebruik met andere merken wordt niet ondersteund en kan schade aan de apparatuur veroorzaken.

Waar vind ik de volledige lijst van compatibele capaciteitsmodellen?

De lijst is beschikbaar in de protocoldocumenten van de FCBAG-module van Daikin. Neem contact op met uw installateur of raadpleeg de Daikin-website voor deze informatie.

GEBRUIKSAANWIJZING FWT02HATVMV1 DAIKIN

Bedieningsaanwijzing

Nederlands

Installatie- en gebruikshandleiding Pagina

a) Wat zit er in de doos 2
b) Inleiding 3
c) Voorzorgsmaatregelen 3
d) Lay-out printplaat FCBAG-module 4
e) Compatibiliteit 4
f) Communicatieprotocol FCBAG-module 5
g) Confi guratie FCBAG-module 6
h) Confi guratie van de unit 7

i) Installatie van de unit 8 - 10
j) Elektrische eigenschappen 11
k) Richtlijnen voor probleemoplossing 11

WAT ZIT ER IN DE DOOS

1. FCBAG-module.
2. Kabelboom met 100 MM naar/van DAMA-moederbord.
3. Installatie- en gebruikshandleiding.
4. Zak van bubbeltjesplastic.

Opmerking :

Afbeeldingen in deze handleiding zijn uitsluitend bedoeld voor uitleg aan de gebruiker. Ze kunnen afwijken van het werkelijke apparaat. Kan zonder kennisgeving vooraf worden gewijzigd. Voor de ontwikkeling van toekomstige producten.

INLEIDING

In deze handleiding worden de procedures voor de installatie gegeven voor een veilige en goede werking van de FCBAG-module. Lokale omstandigheid kan speciale aanpassing nodig maken. Lees, voordat u de gateway gebruikt, deze instructiehandleiding aandachtig door en bewaar de handleiding zodat u deze ook later nog kunt raadplegen.

Deze toepassing is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkelcentra, in lichte industrieën en kantoorgebouwen of voor commercieel gebruik door leken.

Dit apparaat is niet bedoeld voor gebruik door personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of onderricht zijn in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

Zie erop toe dat kinderen niet met het apparaat spelen.

VOORZORGSMAATREGELEN

WAARSCHUWING

1. Installatie en onderhoud moeten worden uitgevoerd door een gekwalifi ceerde persoon die bekend is met de plaatselijke normen en voorschriften en ervaring heeft met dit type apparatuur.
2. Controleer dat de unit is uitgeschakeld (OFF) voordat u installatie- of servicewerkzaamheden aan de unit verricht.
3. Risico van elektrische schok, die ernstig letsel of de dood tot gevolg kan hebben. Schakel alle ingeschakelde stroomvoorzieningen uit, voordat u met reparatiewerkzaamheden begint.
4. Trek NIET de stekker van het netsnoer uit het stopcontact wanneer de unit is ingeschakeld (ON). Dit kan ernstige elektrische schokken tot gevolg hebben die kunnen leiden tot brandgevaar.

LET OP

Let bij het installeren vooral goed op de volgende belangrijke punten.

1. Installeer de unit niet op een plaats waar brandbaar gas kan lekken.
2. Gebruik alleen de aanbevolen kabels voor de bedrading. De aansluitingen moeten strak zitten zonder dat er spanning op de aansluitklemmen wordt uitgeoefend.

! Een onjuiste aansluiting of bevestiging kan brand of elektrische schokken veroorzaken.

1. Pak de unit niet met natte handen vast en was hem niet met water.

! Er kan een elektrische schok optreden.

1. Gebruik geen verwarmingsapparaat te dicht bij de gateway en gebruik hem niet in een ruimte, waar minerale olie, oliedamp of oliestoom aanwezig is. Dit kan tot gevolg hebben dat het plastic deel smelt of vervormd wordt als gevolg van de extreme hitte of een chemische reactie.

2. Gebruik geen doorverbonden of gedraaide draden voor de inkomende stroomvoorziening.

3. De apparatuur is niet bedoeld om gebruikt te worden in een mogelijk explosieve atmosfeer.

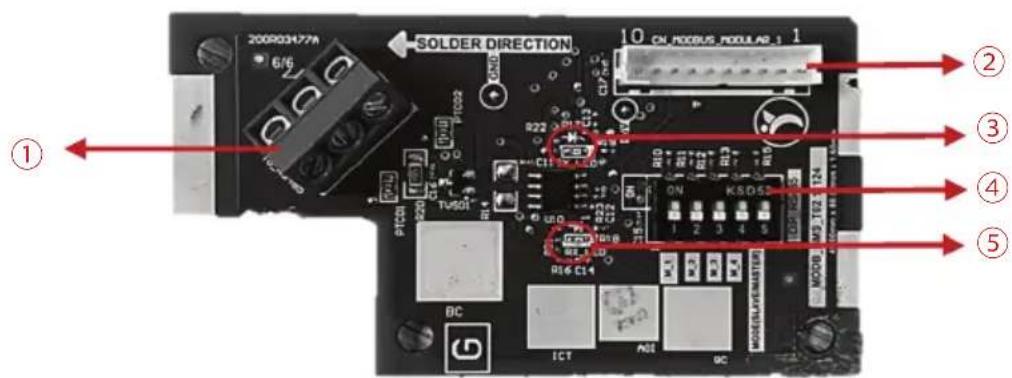

LAY-OUT PRINTPLAAT FCBAG-MODULE

① TB_RS485 : Stekker voor aansluiting op andere FCBAG-modules en de hoofd-Modbus.
② CN_MODBUS_MODULAR_1 : Stekker naar CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Aanduiding dat gegevensoverdracht bezig is.
④ DIP_RS485 : Confi guratie-instelling van de unit.
⑤ RX_LED : Aanduiding dat gegevensontvangst bezig is.

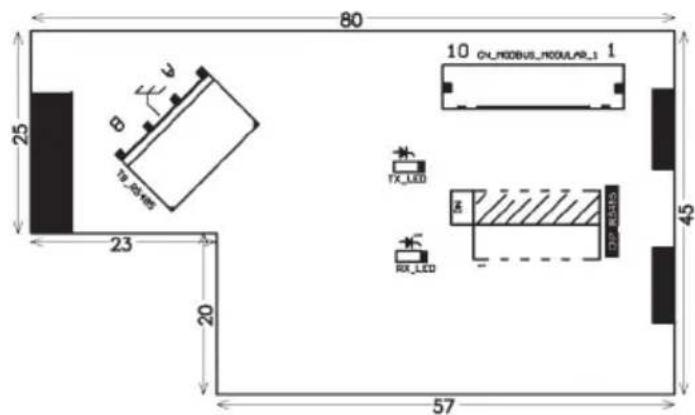

*Afmetingen in mm

COMPATIBILITEIT

Controller moederbord

Kan alleen worden gebruikt in combinatie met door DAIKIN Manufacturing gemaakte airconditioningunits van het type FCU.

Zie de protocoldocumenten van de FCBAG-module voor de lijst met geschikte modellen.

COMMUNICATIEPROTOCOL FCBAG-MODULE

Hieronder staan de ondersteunde functiecodes:

Functiecode Beschrijving Opmerkingen
0x03	Lezen van vasthoudregister	-
0x04	Lezen van invoerregister	-
0x06	Voorinstelling enkelvoudig register	Als de printplaat niet juist werkt, zorg er dan voor dat de software van de FCBAG-module niet geforceerd functiecode 0x10 verzendt, ter vervanging van functiecode 0x06 bij de protocolinstelling.
0x10	Voorinstelling meervoudig register	Functiecode 0x10 moet meer dan 1 adres in een enkele opdracht besturen.

Lezen van invoerregister (0x04)

Adres Lezen/schrijven (R/W) Defi nitie
30001 R Status FCBAG-module
30002 R Aansluitstatus binnenunit
31002 R		Minimum- en maximumgrenswaarde van temperatuurinstelling koelen door binnenunit
31003 R		Minimum- en maximumgrenswaarde van temperatuurinstelling verwarmen door binnenunit
32001 R Aan/uit-status, ventilatierichting, ventilatievolume
32002 R Bedleningsstand
32003 R Temperatuurinstelling binnenunit
32004 R Foutcode
32005 R Ruimtetemperatuurscherm
32006 R Ruimtetemperatuursensor binnenunit
32201 R Temperatuur 1 binnenspoel
32500 R Compressor/klep-status

Lezen van vasthoudregister (0x03)

Voorinstelling enkel- en meervoudig register (0x06 en 0x10)

Adres Lezen/schrijven (R/W) Defi nitle
42001 R/W A	an/uit-status, ventilatierichting, ventilatievolume
42002 R/W Bedieningsstand
42003 R/W Temperatuurinstelling
42010 R/W Handsetbediening uitschakelen
42011 R/W Compressor/klep geforceerd uit

CONFIGURATIE FCBAG-MODULE

Door de dip-switch op "AAN" te zetten, kan de toegekende functie worden ingeschakeld. Confi gureer de instelling van de dip-switch op het moederbord (DIP_Confi g) volgens de voorkeursoptie voor het gebruik en onderstaande tabel.

Dip-switch op het moederbord (DIP_Confi g):

Dip-switch Pin	Functie	UIT AAN
DIP_Confi g	1 Modbus Uitgeschakeld Ingeschakeld
	2 Baudrate 9600bps 19200bps
	3 Stopbit 1 (pariteit) 2 (geen pariteit)
	4 Pariteit* Even Oneven
	5	Gereserveerd	Uitgeschakeld Ingeschakeld

*De pariteitsinstelling wordt ingeschakeld als de stopbit op UIT (pariteit) wordt ingesteld.

Confi gureer de unit-ID door instelling van de dip-switch (DIP_RS485) en stem het af met de software van de FCBAG-module.

Dip-switch op de FCBAG-module:

Dip-switch Pin	Functie	UIT AAN
DIP_RS485	1	Slave-adres	0: Geen Modbus-communicatie1-15: Slave-adresUIT: 0; AAN: 1
	2
	3
	4
	5	Gereserveerd

CONFIGURATIE VAN DE UNIT

Configuratie-instelling van de unit voor dip-switch op de FCBAG-module (DIP_RS485)

Adres van de unit	DIP-confi guratie	Binair naar decimaal (lees van rechts naar links)	Adres van de unit	DIP-confi guratie	Binair naar decimaal (lees van rechts naar links)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALLATIE VAN DE UNIT

A) Stappen voor montage van de FCBAG-module in de unit.

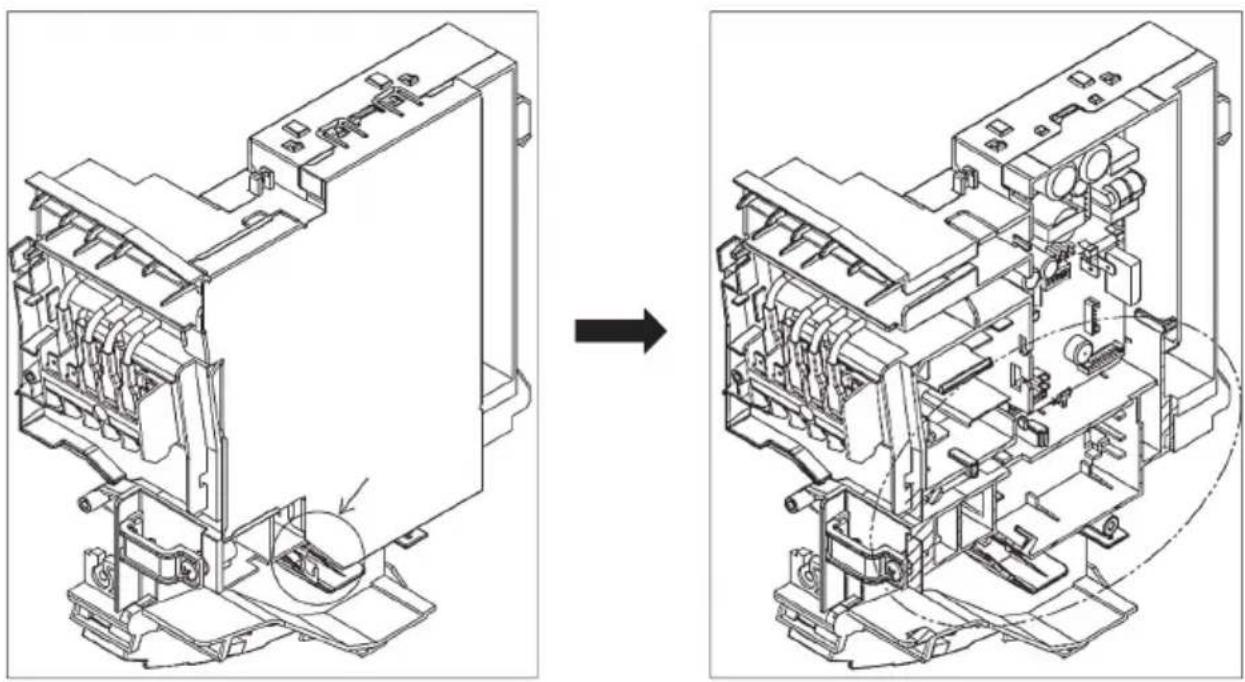

1. Verwijder het metalen deksel van de regelkast zoals hieronder aangegeven.

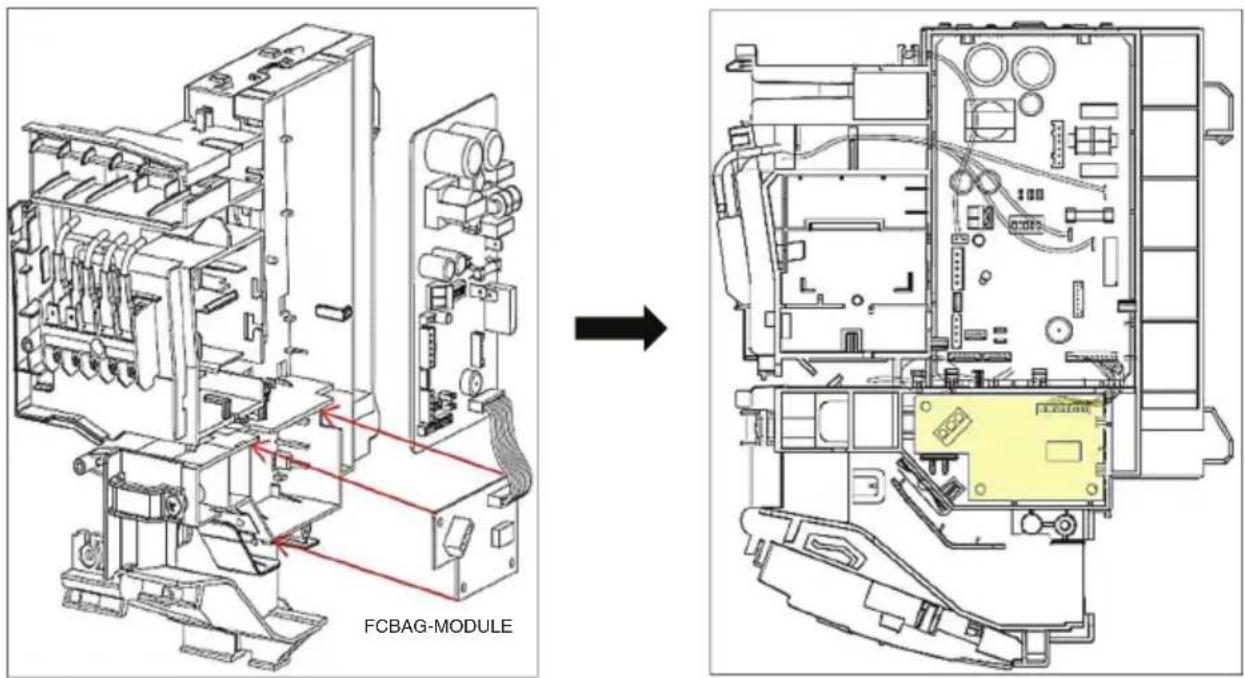

1. Steek de FCBAG-module in het daarvoor bestemde slot en zorg ervoor dat deze helemaal in de haak is gestoken.

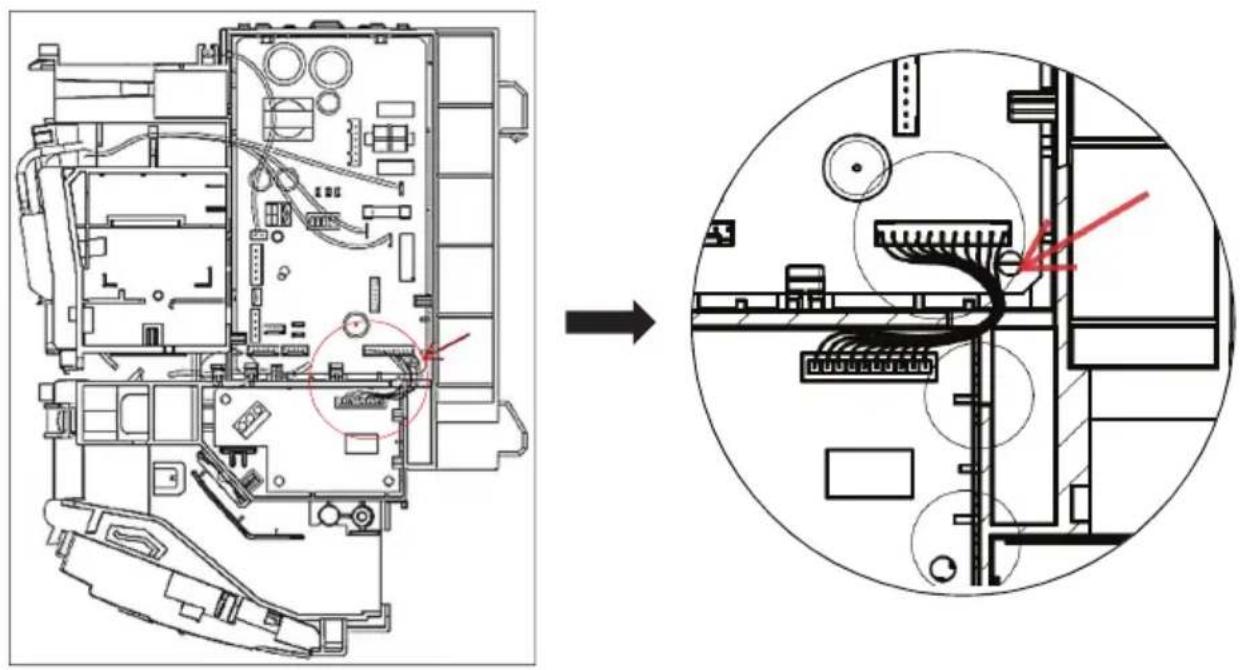

1. Sluit dan de draad aan op de moederbordzijde van CN_MODBUS_MODULAR.

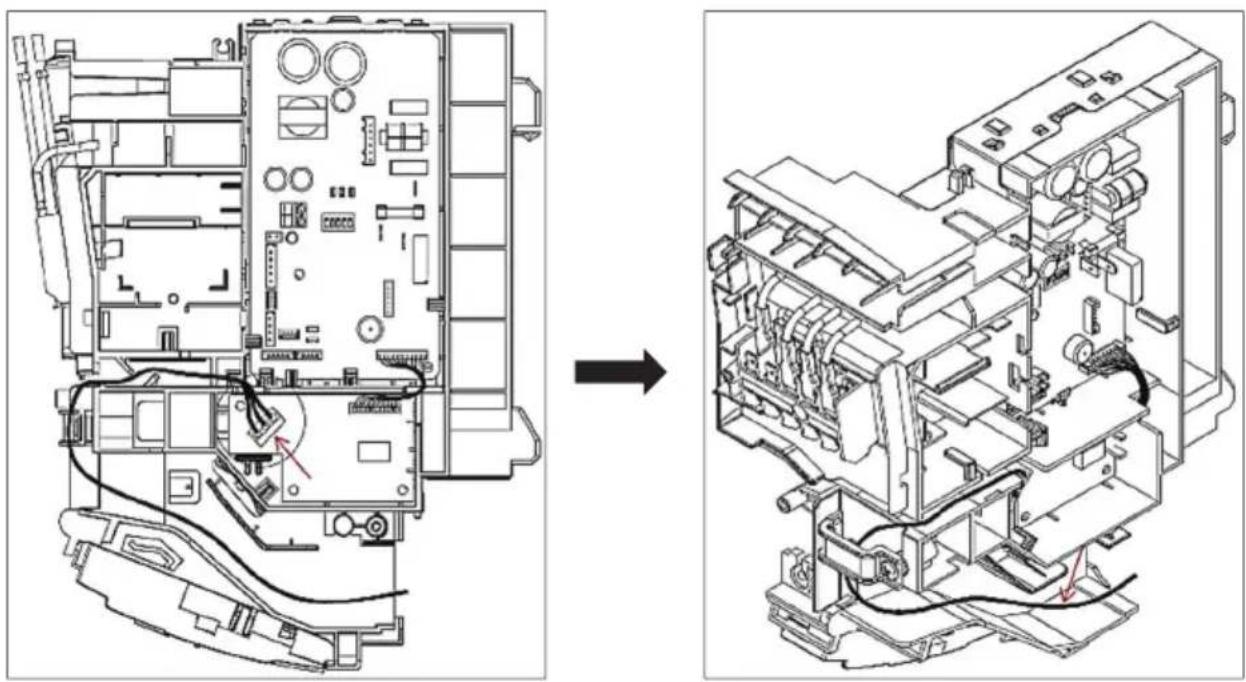

1. Breng de RS485-draad aan volgens het hieronder aangegeven traject.

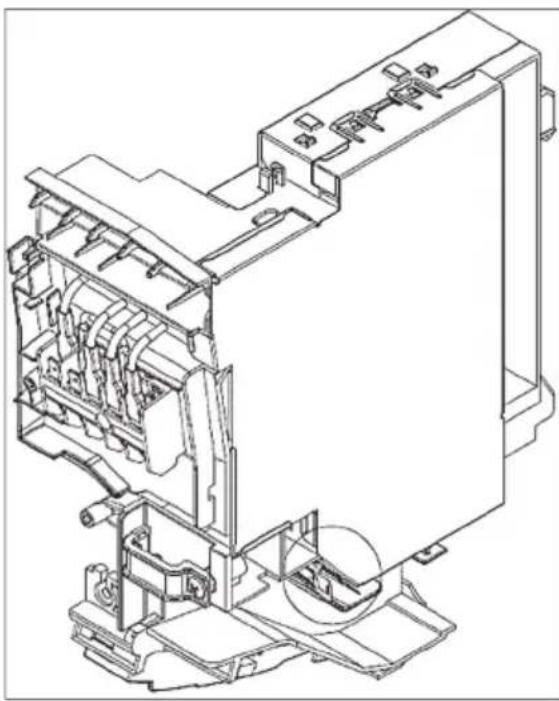

1. Zie de installatie van de IOM-unit voor de confi guratie van de FCBAG-module en sluit de regelkast met het metalen deksel zoals hieronder aangegeven.

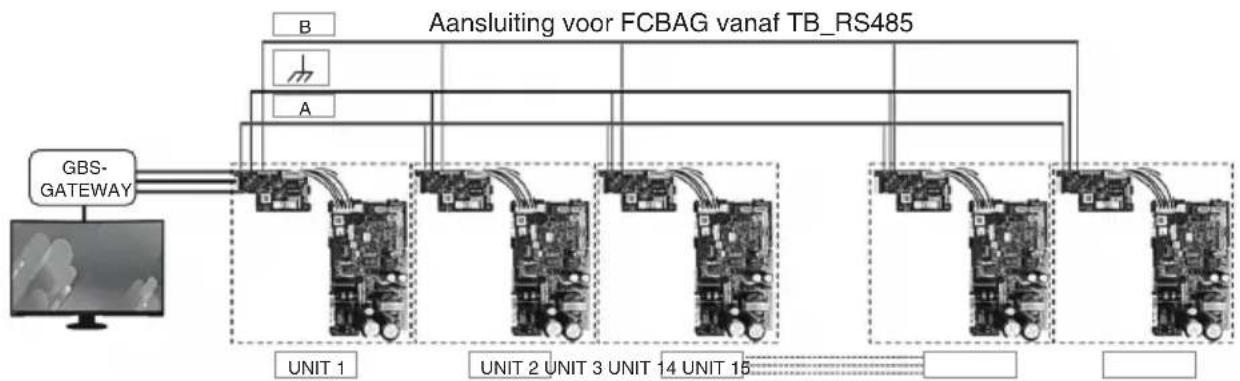

B) Bedradingsschema voor aansluitingen tussen FCBAG-modules met een TB_RS485-stekker.

Aanbevolen draadspecifi catie en maximale draadlengte.

Aansluiting	Type communicatie	Draadspecifi catie	Maximale draadlengte
FCBAG-module naar moederbord	IO 10 W kabelboom 100 mm
FCBAG-module naar GBS	RS-485	24AWG afgeschermde twisted-pair.Karakteristieke impedantie: 100 ohmCapaciteit parallelweerstand: 16pF/ft	1000 meter
FCBAG-module naar pc*	RS-485	24AWG afgeschermde twisted-pair.Karakteristieke impedantie: 100 ohmCapaciteit parallelweerstand: 16pF/ft	500 meter

** Er is een geïsoleerde gateway of converter (RS485 naar RS232) nodig voor aansluiting op een pc.

RICHTLIJNEN VOOR PROBLEEMOPLOSSING

Nr.	Probleem	LED		Oplossing
		RX_LED (rood) TX	LED (geel)
1	De FCBAG-software kan het signaal van het moederbord lezen, maar het moederbord niet besturen.	Knippert Knippert		Controleer dat de DIP_Confi g van het moederbord overeenkomt met de instelling van de Modbus-software.
2	i) Zowel A en B in TB_RS485 is omgekeerd.ii) A of B in TB_RS485 is geopend.	RODE LED is AAN maar knippert niet	Knippert niet	Controleer de bedradingsaansluiting voor TB_RS485
3	Verkeerde instelling van DIP_Confi g van het moederbord	Knippert Knippert niet		Zorg ervoor dat alleen dip-switch 'E' voor de MODBUS-functie AAN is.

** Zie de lay-out van de FCBAG-module voor de plaats van de leds.
