FWT02HATVMV1 - Climatisation DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Marque	Daikin
Modèle	FWT02HATVMV1
Type de produit	Module de passerelle Modbus pour climatisation (FCBAG)
Catégorie	Climatisation
Compatibilité	Unités de traitement d'air (FCU) Daikin
Protocole de communication	Modbus RTU (RS-485)
Codes de fonction supportés	0x03, 0x04, 0x06, 0x10
Nombre d'unités adressables	Jusqu'à 15
Débits en bauds configurables	9600 ou 19200 bps
Alimentation	Via le faisceau de câbles depuis l'unité intérieure
Dimensions (module)	80 x 25 x 10 mm (estimation)
Longueur max. câble RS-485 (vers BMS)	1000 mètres
Longueur max. câble RS-485 (vers PC)	500 mètres (passerelle isolée requise)
Câble recommandé RS-485	Paire torsadée blindée 24 AWG, 100 ohms, 16 pF/ft
Indicateurs LED	RX_LED (rouge) et TX_LED (jaune)
Configuration	Commutateurs DIP pour adresse et paramètres de communication
Sécurité	Installation par un professionnel ; débrancher l'alimentation avant entretien
Garantie	Consulter la garantie Daikin

FOIRE AUX QUESTIONS - FWT02HATVMV1 DAIKIN

Comment installer le module FCBAG dans l'unité intérieure ?

Retirez le couvercle métallique du boîtier de commande, insérez le module dans la fente prévue jusqu'à ce qu'il s'enclenche, connectez le faisceau de câbles au connecteur CN_MODBUS_MODULAR du panneau principal, puis branchez les fils RS-485 sur le bornier TB_RS485. Refermez le couvercle.

Que signifient les voyants LED sur le module ?

Le voyant RX_LED (rouge) clignote lors de la réception de données, et le TX_LED (jaune) clignote lors de la transmission. Une LED rouge allumée fixe indique un problème de connexion.

Comment configurer l'adresse du module ?

Utilisez les commutateurs DIP_RS485 sur le module pour définir l'adresse esclave de 1 à 15 en code binaire (lecture de droite à gauche). Par exemple, 00001 = adresse 1, 00010 = adresse 2, etc.

Quelle est la longueur maximale du câble RS-485 ?

Pour la connexion vers un système de gestion technique du bâtiment (BMS), la longueur maximale est de 1000 mètres. Pour une connexion directe à un PC, elle est limitée à 500 mètres (avec une passerelle isolée).

Que faire si le module FCBAG ne communique pas ?

Vérifiez que les fils A et B du RS-485 ne sont pas inversés ou ouverts. Assurez-vous que le commutateur DIP_Config sur le panneau principal a le bit 1 activé pour Modbus. Contrôlez également le réglage du débit en bauds et de la parité.

Le module FCBAG est-il compatible avec tous les climatiseurs Daikin ?

Non, il est compatible uniquement avec les unités de traitement d'air (FCU) Daikin. Référez-vous aux documents du protocole pour la liste des modèles compatibles.

Quelles précautions de sécurité dois-je prendre avant l'installation ?

Coupez toujours l'alimentation électrique avant toute intervention. Ne manipulez pas l'appareil avec les mains mouillées. Utilisez uniquement les câbles recommandés et assurez-vous que les connexions sont solides. Ne pas utiliser en atmosphère explosive.

Comment vérifier le bon fonctionnement du module ?

Après installation, observez les LED : si RX_LED et TX_LED clignotent alternativement, la communication Modbus est active. Vous pouvez aussi lire les registres via un logiciel Modbus.

Puis-je utiliser ce module avec des climatiseurs d'autres marques ?

Non, le module FCBAG est conçu exclusivement pour les unités Daikin. Son utilisation avec d'autres marques n'est pas supportée et peut endommager l'équipement.

Où puis-je trouver la liste complète des modèles de capacité compatibles ?

La liste est disponible dans les documents du protocole du module FCBAG fournis par Daikin. Contactez votre installateur ou consultez le site Web Daikin pour obtenir ces informations.

MODE D'EMPLOI FWT02HATVMV1 DAIKIN

Manuel d'utilisation

Français

Manuel d'installation et d'utilisation Page

a) Contenu de la boîte 2
b) Introduction 3
c) Précautions de Sécurité 3
d) Description du circuit imprimé du module FCBAG 4
e) Compatibilité 4
f) Protocole de communication du module FCBAG 5
g) Confi guration du module FCBAG 6
h) Confi guration de l'unité 7
i) Installation de l'unité 8 - 10
j) Caractéristiques électriques 11
k) Lignes directrices de résolution de problème 11

CONTENU DE LA BOÎTE

1. Module FCBAG.
2. Faisceau de câblage avec 100 MM vers/depuis le panneau principal DAMA.
3. Manuel d'installation et d'utilisation.
4. Sac bulles.

Remarque :

Les illustrations de ce manuel sont uniquement destinées à l'explication de l'utilisateur. Elles peuvent différer de la machine réelle. Elles sont susceptibles d'être modifiées sans avis préalable. Pour le développement de produits futurs.

INTRODUCTION

Ce manuel fournit les procédures d'installation pour assurer le bon fonctionnement et la sécurité du module FCBAG. Des ajustements peuvent être nécessaires pour suivre les réglementations locales. Avant d'installer et de faire fonctionner votre passerelle, lisez attentivement ce manuel et conservez-le.

Cette application est destinée à être utilisée par des utilisateurs experts ou formés dans les centres commerciaux, dans l'industrie légère et les immeubles de bureaux, ou pour un usage commercial par des personnes non spécialisées.

Cet appareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentales réduites, ou accusant un manque d'expérience et de connaissances, sauf si elles sont supervisées ou ont reçu des instructions concernant l'emploi de cet appareil d'une personne responsable de leur sécurité.

Les enfants doivent être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTION DE SÉCURITÉ

ATTENTION

1. L'installation et la maintenance doivent être exécutées par une personne qualifiée qui est familiarisée avec les lois et réglementations en vigueur, et aussi expérimentée dans ce type d'équipements.
2. Avant l'installation ou l'entretien du climatiseur, s'assurer que l'appareil est éteint (OFF).
3. Risque de décharge électrique pouvant entraîner des blessures, voire la mort. Débrancher toutes les alimentations électriques restantes avant l'entretien.
4. NE PAS retirer le câble d'alimentation électrique de la prise quand l'appareil est sous branché. Il peut en résulter des décharges électriques importantes susceptibles de provoquer un incendie.

AVERTISSEMENT

Vérifi er les points suivants au cours de l'installation.

1. Ne pas installer l'appareil où il peut se produire des fuites de gaz infl ammable.
2. Utiliser uniquement les câbles recommandés pour le câblage. Les raccordements doivent être solides, mais sans tension sur les bornes.

Un raccordement ou un serrage incorrect peut provoquer un incendie ou un choc électrique.

1. Ne pas manipuler avec les mains mouillées / laver l'unité avec de l'eau.

Un choc électrique pourrait survenir.

1. Ne pas utiliser un appareil de chauffage trop près de la passerelle ou l'utiliser dans une pièce où, de l'huile minérale ou de la vapeur d'huile existent, cela peut faire fondre ou se déformer les pièces en plastique en raison de la chaleur excessive ou de réaction chimique.

2. N'utilisez pas de câbles et torsades pour l'alimentation électrique entrante.

3. L'équipement n'est pas destiné à être utilisé dans une atmosphère potentiellement explosive.

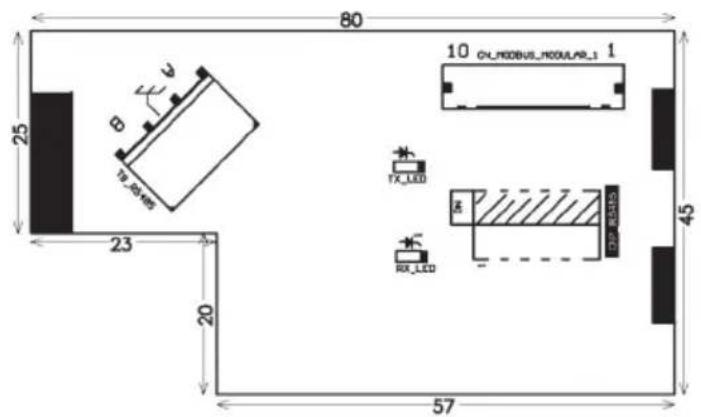

DESCRIPTION DU CIRCUIT IMPRIMÉ DU MODULE FCBAG

① TB_RS485 : Connecteur pour le raccordement à un autre module FCBAG et à Modbus Master.
② CN_MODBUS_MODULAR_1 : Connecteur vers CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Indication de la transmission de données en cours.
④ DIP_RS485 : Réglage de la confi guration de l'unité.
⑤ RX_LED : Indication de la réception de données en cours.

*Dimension en mm

COMPATIBILITÉ

Contrôleur de panneau principal

Ne peut être utilisé qu'avec les climatiseurs de type FCU produits par DAIKIN Manufacturing. Veuillez vous référer aux documents du protocole du module FCBAG pour la liste des modèles de capacité.

PROTOCOLE DE COMMUNICATION DU MODULE FCBAG

Le code de fonction pris en charge est mentionné ci-dessous :

Code de fonction	Description Remarques
0x03	Lecture du registre de maintien	-
0x04	Lecture du registre d'entrée	-
0x06	Préréglage du registre unique	Si le circuit imprimé ne fonctionne pas correctement, s'assurer que le logiciel du module FCBAG ne force pas l'envoi du code de fonction 0x10 à la place du code de fonction 0x06 dans la confi guration du protocole.
0x10	Préréglage du registre multiple	Le code de fonction 0x10 doit contrôler plus d'une adresse en une seule commande.

Lecture du registre d'entrée (0x04)

Adresse Lecture/Écriture (R/W) Définition
30001 R État	du module FCBAG
30002 R État	du raccordement à l'unité intérieure
31002 R		Limite minimale et maximale de la température réglée de refroidissement de l'unité intérieure
31003 R		Limite minimale et maximale de la température réglée de chauffage de l'unité intérieure
32001 R		État de marche/arrêt, sens du ventilateur, volume du ventilateur
32002 R Mode De Fonctionnement
32003 R Température réglée de l'unité intérieure
32004 R Code de l'erreur
32005 R Affi chage de la température ambiante
32006 R Capteur de température ambiante de l'unité intérieure
32201 R Température 1 de la bobine intérieure
32500 R Compresseur / État de la valve

Lecture du registre de maintien (0x03)

Préréglage du registre unique et multiple (0x06 et 0x10)

Adresse Lecture/Écriture (R/W) Définition
42001 R/W		État de marche/arrêt, sens du ventilateur, volume du ventilateur
42002 R/W Mode De Fonctionnement
42003 R/W Régler température
42010 R/W		Désactivation de la commande du combiné
42011 R/W		Forçage du compresseur / Soupape à l'arrêt

CONFIGURATION DU MODULE FCBAG

Le réglage du commutateur Dip en position « MARCHE » permet d'activer la fonction qui lui est attribuée. Confi gurez le commutateur Dip de réglage du panneau principal (DIP_Confi g) selon préférences de l'option d'exploitation et du tableau ci-dessous.

Commutateur Dip sur panneau principal (DIP_Confi g) :

Commutateur Dip Broche Fonction ARRÊT MARCHE
DIP_Confi g	1 Modbus Désactiver Activer
	2 Débit en bauds 9600bps 19200bps
	3 Bit d'arrêt 1 (parité) 2 (non parité)
	4 Parité* Pair		Impair
	5	Réservé	Désactiver Activer

*Le réglage de parité est activé lorsque le Bit d'arrêt est réglé en position « ARRÊT » (Parité).

Confi gurer l'ID de l'unité en réglant le commutateur Dip (DIP_RS485) et valider le logiciel du module FCBAG.

Commutateur Dip sur le module FCBAG :

Commutateur Dip Broche Fonction ARRÊT MARCHE
DIP_RS485	1	Adresse esclave	0 : Pas de communication Modbus1-15 : Adresse esclaveARRÊT : 0 ; MARCHE : 1
	2
	3
	4
	5	Réservé

CONFIGURATION DE L'UNITÉ

Réglage de configuration de l'unité pour le commutateur Dip sur le module FCBAG (DIP_RS485)

Adresse de l’unité	Confi guration du DIP	Binaire vers décimal (lecture de droite à gauche)	Adresse de l’unité	Confi guration du DIP	Binaire vers décimal (lecture de droite à gauche)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALLATION DE L'UNITÉ

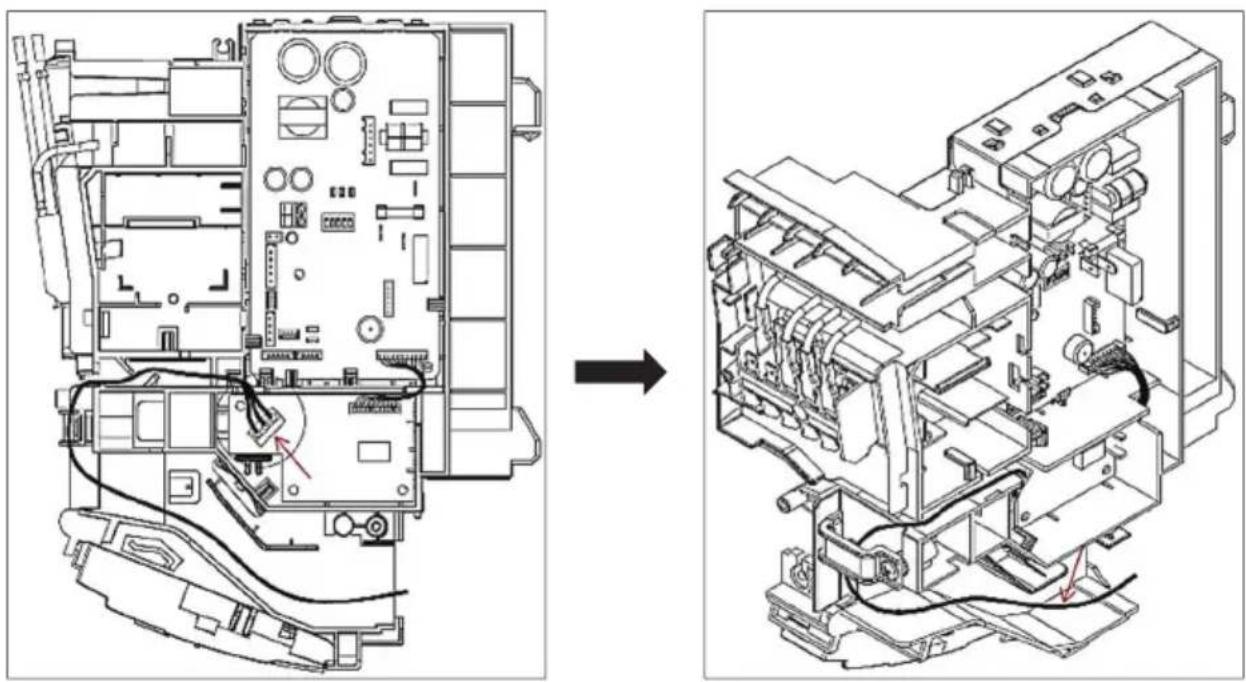

A) Étape d'assemblage du module FCBAG dans l'unité.

1. Retirez le couvercle métallique du boîtier de commande comme indiqué ci-dessous.

1. Insérez le module FCBAG dans la fente prévue à cet effet et s'assurer qu'il est complètement inséré dans le crochet.

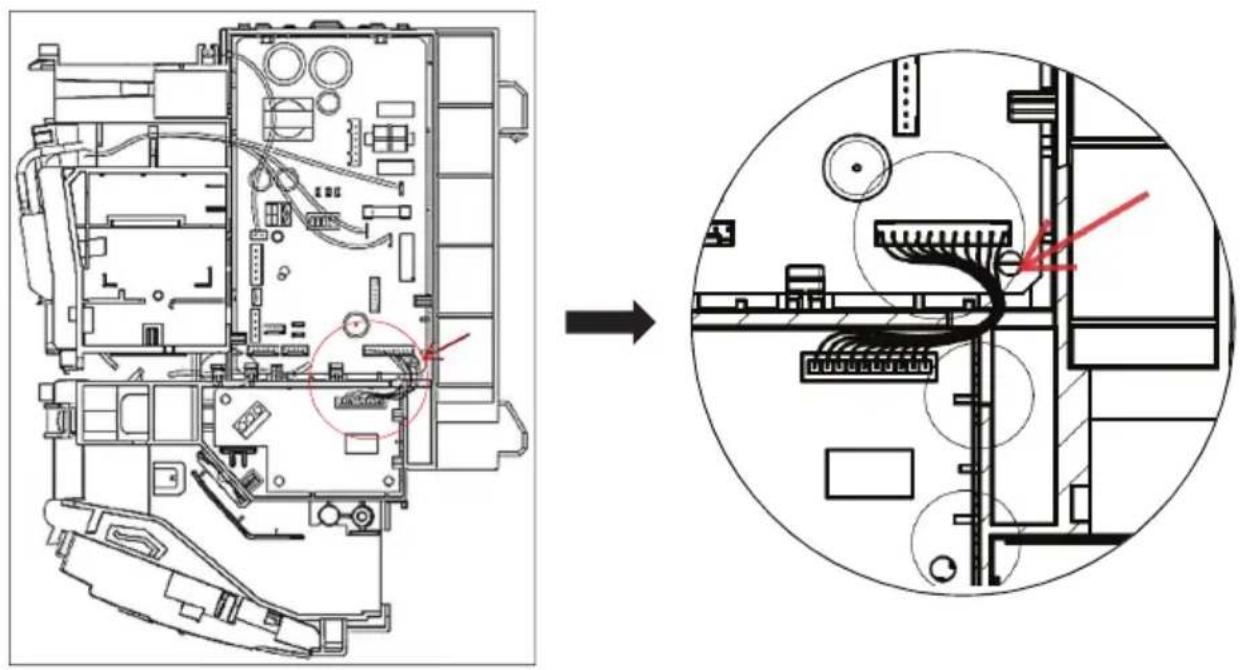

1. Connectez ensuite le fi I au côté panneau principal de CN_MODBUS_MODULAR.

1. Insérez le fi I RS485 en suivant l'acheminement ci-dessous.

1. Référez-vous à l'installation de l'unité IOM pour la confi guration du module FCBAG et entourez le boîtier de contrôle avec le couvercle métallique comme indiqué ci-dessous.

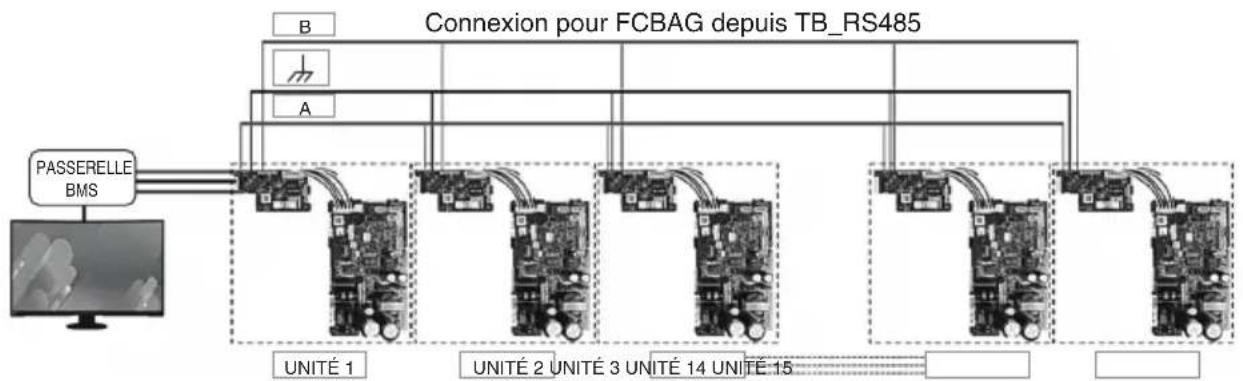

B) Schéma de raccordement pour les connexions du module FCBAG à l'aide du connecteur TB_RS485.

CARACTÉRISTIQUES ÉLECTRIQUES

Spécifi cation des câbles recommandés et longueur maximale des fi ls.

Raccordement	Type de communication	Caractéristique des câbles	Longueur de câble max
Module FCBAG vers panneau principal	ES Faisceau	de câble 10W 100 mm
Module FCBAG vers BMS	RS-485	Paire torsadée blindée 24AWG. Impédance caractéristique : 100 ohms Capacité de shunt : 16pF/ft	1000 mètres
Module FCBAG vers PC*	RS-485	Paire torsadée blindée 24AWG. Impédance caractéristique : 100 ohms Capacité de shunt : 16pF/ft	500 mètres

** Une passerelle isolée ou un convertisseur (RS485 vers RS232) sont nécessaires pour la connexion au PC.

LIGNES DIRECTRICES DE RÉSOLUTION DE PROBLÈME

No	Problème	LED		Solution
		RX_LED (Rouge) TX_LED (Jaune)
1	Le logiciel FCBAG peut lire les signaux du panneau principal mais ne peut pas la contrôler.	Led clignotante Led clignotante		Vérifi ez que la confi gurationDIP_Confi g du panneau principal correspond au réglage du logiciel Modbus.
2	i) Les fi ls A et B de TB_RS485 sont inversés.ii) A ou B dans TB_RS485 est ouvert.	La LED ROUGE est allumée mais ne clignote pas	Pas de clignotement	Vérifi er le raccordement du cable sur TB_RS485
3	Mauvais réglage sur le panneau principal DIP_Confi g	Led clignotante Pas de clignotement		Assurez-vous que seul le commutateur Dip « E » est activé pour la fonction MODBUS.

** Veuillez vous référer à la description du module FCBAG pour connaître l'emplacement de la LED.

INHOUDSOPGAVE
