Marca	Daikin
Modello	FWT02HATVMV1
Tipo di prodotto	Modulo gateway Modbus per climatizzazione (FCBAG)
Categoria	Climatizzazione
Compatibilità	Unità di trattamento aria (FCU) Daikin
Protocollo di comunicazione	Modbus RTU (RS-485)
Codici di funzione supportati	0x03, 0x04, 0x06, 0x10
Numero di unità indirizzabili	Fino a 15
Velocità di baud configurabili	9600 o 19200 bps
Alimentazione	Tramite il fascio di cavi dall'unità interna
Dimensioni (modulo)	80 x 25 x 10 mm (stima)
Lunghezza max. cavo RS-485 (verso BMS)	1000 metri
Lunghezza max. cavo RS-485 (verso PC)	500 metri (gateway isolato richiesto)
Cavo consigliato RS-485	Doppino intrecciato schermato 24 AWG, 100 ohm, 16 pF/ft
Indicatori LED	RX_LED (rosso) e TX_LED (giallo)
Configurazione	Interruttori DIP per indirizzo e parametri di comunicazione
Sicurezza	Installazione da professionista; scollegare l'alimentazione prima della manutenzione
Garanzia	Consultare la garanzia Daikin

Domande frequenti - FWT02HATVMV1 DAIKIN

Come installare il modulo FCBAG nell'unità interna?

Rimuovere il coperchio metallico della scatola di comando, inserire il modulo nell'apposita fessura fino allo scatto, collegare il fascio di cavi al connettore CN_MODBUS_MODULAR del pannello principale, quindi collegare i fili RS-485 al morsetto TB_RS485. Richiudere il coperchio.

Cosa significano i LED sul modulo?

Il LED RX_LED (rosso) lampeggia durante la ricezione dei dati e il TX_LED (giallo) lampeggia durante la trasmissione. Un LED rosso fisso indica un problema di connessione.

Come configurare l'indirizzo del modulo?

Utilizzare gli interruttori DIP_RS485 sul modulo per impostare l'indirizzo slave da 1 a 15 in codice binario (lettura da destra a sinistra). Ad esempio, 00001 = indirizzo 1, 00010 = indirizzo 2, ecc.

Qual è la lunghezza massima del cavo RS-485?

Per la connessione a un sistema di gestione tecnica dell'edificio (BMS), la lunghezza massima è di 1000 metri. Per una connessione diretta a un PC, è limitata a 500 metri (con gateway isolato).

Cosa fare se il modulo FCBAG non comunica?

Verificare che i fili A e B del RS-485 non siano invertiti o aperti. Assicurarsi che l'interruttore DIP_Config sul pannello principale abbia il bit 1 attivato per Modbus. Controllare anche l'impostazione della velocità di baud e della parità.

Il modulo FCBAG è compatibile con tutti i climatizzatori Daikin?

No, è compatibile solo con le unità di trattamento aria (FCU) Daikin. Fare riferimento ai documenti del protocollo per l'elenco dei modelli compatibili.

Quali precauzioni di sicurezza devo prendere prima dell'installazione?

Spegnere sempre l'alimentazione elettrica prima di qualsiasi intervento. Non maneggiare l'apparecchio con le mani bagnate. Utilizzare solo i cavi consigliati e assicurarsi che le connessioni siano salde. Non utilizzare in atmosfera esplosiva.

Come verificare il corretto funzionamento del modulo?

Dopo l'installazione, osservare i LED: se RX_LED e TX_LED lampeggiano alternativamente, la comunicazione Modbus è attiva. È anche possibile leggere i registri tramite un software Modbus.

Posso utilizzare questo modulo con climatizzatori di altre marche?

No, il modulo FCBAG è progettato esclusivamente per le unità Daikin. Il suo utilizzo con altre marche non è supportato e può danneggiare l'apparecchiatura.

Dove posso trovare l'elenco completo dei modelli di capacità compatibili?

L'elenco è disponibile nei documenti del protocollo del modulo FCBAG forniti da Daikin. Contattare il proprio installatore o consultare il sito Web Daikin per ottenere queste informazioni.

MANUALE UTENTE FWT02HATVMV1 DAIKIN

Manuale Di Funzionamento

Italiano

Manuale di installazione e per l'uso Pagina

a) Contenuto della confezione 2
b) Introduzione 3
c) Norme di sicurezza 3
d) Disposizione PCB per modulo FCBAG 4
e) Compatibilità 4
f) Protocollo di comunicazione modulo FCBAG 5
g) Confi gurazione del modulo FCBAG 6
h) Confi gurazione dell'unità 7

i) Installazione unità 8 - 10
j) Caratteristiche elettriche 11
k) Linee guida di risoluzione dei problemi 11

CONTENUTO DELLA CONFEZIONE

1. Modulo FCBAG.
2. Cablaggio con 100 MM a/da scheda madre DAMA.
3. Manuale di installazione e per l'uso.
4. Involucro a bolle.

Nota:

Le illustrazioni contenute nel presente manuale sono solo per spiegazioni all'utente. E possono differire dalla macchina reale. Sono soggette a modifiche senza preavviso. Per lo sviluppo di prodotti futuri.

INTRODUZIONE

Il presente manuale descrive come procedere all'installazione del condizionatore per assicurarne il corretto funzionamento del modulo FCBAG. Degli adattamenti possono rivelarsi necessari per rispondere a particolari esigenze locali. Prima di utilizzare il gateway, leggere attentamente le presenti istruzioni. Conservarle per ogni evenienza futura.

Questa applicazione è destinata all'uso da parte di persone esperte o formate in centri commerciali, nell'industria leggera e negli uffi ci o all'uso commerciale da parte di persone non addette.

Il presente apparecchio non è destinato all'uso da parte di persone, inclusi bambini, con ridotte capacità fi siche, sensoriali o mentali, o senza la dovuta esperienza e conoscenza, a meno che non vengano poste sotto la supervisione di una persona responsabile della loro sicurezza o che tale persona fornisca loro le istruzioni per l'uso dell'apparecchio.

Tenere i bambini sotto la supervisione di un adulto per evitare che giochino con l'apparecchio.

NORME DI SICUREZZA

AVVERTENZA

1. L'installazione e la manutenzione devono essere eseguite da personale qualifi cato competente in questo genere di apparecchi e al corrente delle leggi e regolamenti in vigore.

2. Prima di installare il condizionatore o di procedere ad interventi di manutenzione, accertarsi che sia spento (OFF).

3. Il rischio di scosse elettriche può causare lesioni o morte. Scollegare tutte le restanti fonti di alimentazione di corrente prima di effettuare e procedure di assistenza e manutenzione.

4. NON rimuovere il cavo di alimentazione quando il condizionatore è acceso. Questo può causare seri shock elettrici e pericolo d'incendio.

CAUTELA

Durante l'installazione, verifi care accuratamente i punti seguenti.

1. Non procedere all'installazione in luoghi dove possano verifi carsi fughe di gas.

2. Per il cablaggio, utilizzare solo i cavi consigliati. I collegamenti devono essere saldi, ma senza mettere in tensione i terminali.

Un collegamento o un fi ssaggio improprio possono causare incendi o scosse elettriche.

1. Non maneggiare con le mani bagnate / non lavare l'unità con acqua.

! Potrebbero verifi carsi scosse elettriche.

1. Non mettere in funzione apparecchi per il riscaldamento troppo vicini al gateway o non utilizzare l'unità in un ambiente in cui sono presenti olio minerale o vapori da olio, ciò potrebbe provocare la fusione o la deformazione della plastica a seguito del calore eccessivo o di una reazione chimica.

2. Non usare cavi uniti o distorti per l'alimentazione in ingresso.

3. L'apparecchio non è destinato all'uso in un ambiente potenzialmente esplosivo.

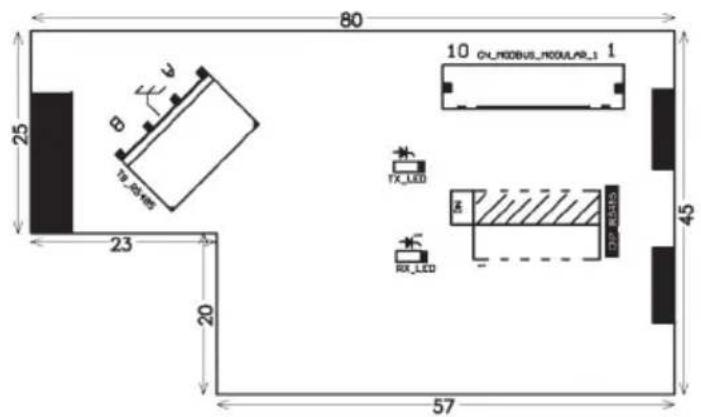

DISPOSIZIONE PCB PER MODULO FCBAG

① TB_RS485 : Connettore per il collegamento ad un altro modulo FCBAG e Modbus Master.
② CN_MODBUS_MODULAR_1 : Connettore a CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Indicazione di trasmissione dei dati in corso.
④ DIP_RS485 : Impostazione della confi gurazione dell'unità.
⑤ RX_LED : Indicazione di ricezione dei dati in corso.

*Dimensioni in mm

COMPATIBILITÀ

Telecomando della scheda madre

Può essere utilizzato solo in combinazione con condizionatori di tipo FCU prodotti da DAIKIN Manufacturing.

Fare riferimento ai documenti del protocollo del modulo FCBAG per l'elenco dei modelli di capacità.

PROTOCOLLO DI COMUNICAZIONE MODULO FCBAG

Di seguito è riportato il codice funzione supportato:

Codice funzione Descrizione Nota
0x03	Registro di mantenimento lettura	-
0x04	Registro di input lettura	-
0x06	Registro singolo preimpostato	Nel caso in cui il PCB non funzioni correttamente, assicurarsi che il software del modulo FCBAG non forzi l’invio del codice funzione di comando 0x10 in sostituzione del codice funzione 0x06 nell’impostazione del protocollo.
0x10	Registro multiplo preimpostato	Il codice funzione 0x10 deve controllare più di 1 indirizzo in un singolo comando.

Registro di input lettura (0x04)

Indirizzo Lettura/Scrittura (R/W) Defi nizione
30001 R Stato del modulo FCBAG
30002 R Stato di collegamento dell'unità interna
31002 R		Limite minimo e massimo della temperatura impostata per il raffreddamento dell'unità interna
31003 R		Limite minimo e massimo della temperatura impostata per il riscaldamento dell'unità interna
32001 R Stato Acceso/Spento, Direzione ventola, Volume ventola
32002 R Funzioni
32003 R Temperatura impostata dell'unità interna
32004 R Codice errore
32005 R Visualizzazione della temperatura ambiente
32006 R Sensore di temperatura ambiente dell'unità interna
32201 R Temperatura della serpentina interna 1
32500 R Stato compressore/valvola

Registro di mantenimento lettura (0x03)

Registro singolo e multiplo preimpostato (0x06 e 0x10)

Indirizzo Lettura/Scrittura (R/W) Defi nizione
42001 R/W Stato Acceso/Spento, Direzione ventola, Volume ventola
42002 R/W Funzioni
42003 R/W Temperatura impostata
42010 R/W Disabilitare controllo ricevitore
42011 R/W Forzare spegnimento compressore/valvola

CONFIGURAZIONE DEL MODULO FCBAG

Regolando il dip switch in posizione “ACCESO”, si abilita la funzione assegnata. Confi gurare il dip switch di impostazione della scheda madre (DIP_Confi g) in base alle preferenze di opzione di funzionamento e alla tabella di seguito.

Dip switch sulla scheda madre (DIP_Confi g):

DIP switch Pin	Funzione SPENTO ACCESO
DIP_Confi g	1 Modbus Disabilita Abilitato
	2 Baud rate 9600bps 19200bps
	3 Bit di stop 1 (parità) 2 (non parità)
	4 Parità* Pari Dispari
	5	Riservato	Disabilita Abilitato

*L'impostazione di parità è abilitata quando Bit di stop è impostato su SPENTO (parità).

Configurare l'ID dell'unità impostando il dip switch (DIP_RS485) e verificarlo con il software del modulo FCBAG.

Dip switch sul modulo FCBAG:

DIP switch Pin	Funzione SPENTO ACCESO
DIP_RS485	1	Indirizzo slave	0: Nessuna comunicazione Modbus1-15: Indirizzo slaveSPENTO: 0 ; ACCESO: 1
	2
	3
	4
	5	Riservato

CONFIGURAZIONE DELL'UNITÀ

Impostazione della configurazione dell'unità per il dip switch sul modulo FCBAG (DIP_RS485)

Indirizzo dell'unità	Confi gurazione DIP	Da binario a decimale (leggere da destra a sinistra)	Indirizzo dell'unità	Confi gurazione DIP	Da binario a decimale (leggere da destra a sinistra)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALLAZIONE UNITÀ

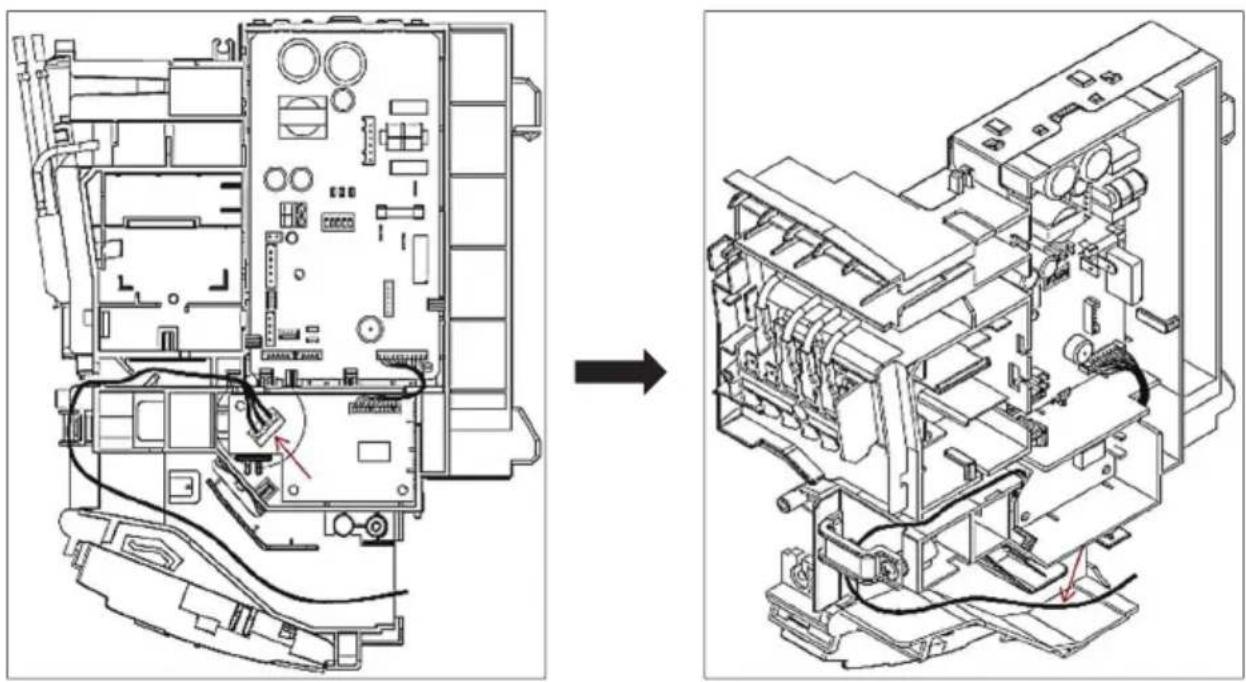

A) Procedura per montare il modulo FCBAG nell'unità.

1. Rimuovere il coperchio metallico della scatola di controllo come indicato di seguito.

1. Inserire il modulo FCBAG nello slot dedicato e assicurarsi che sia completamente inserito nel gancio.

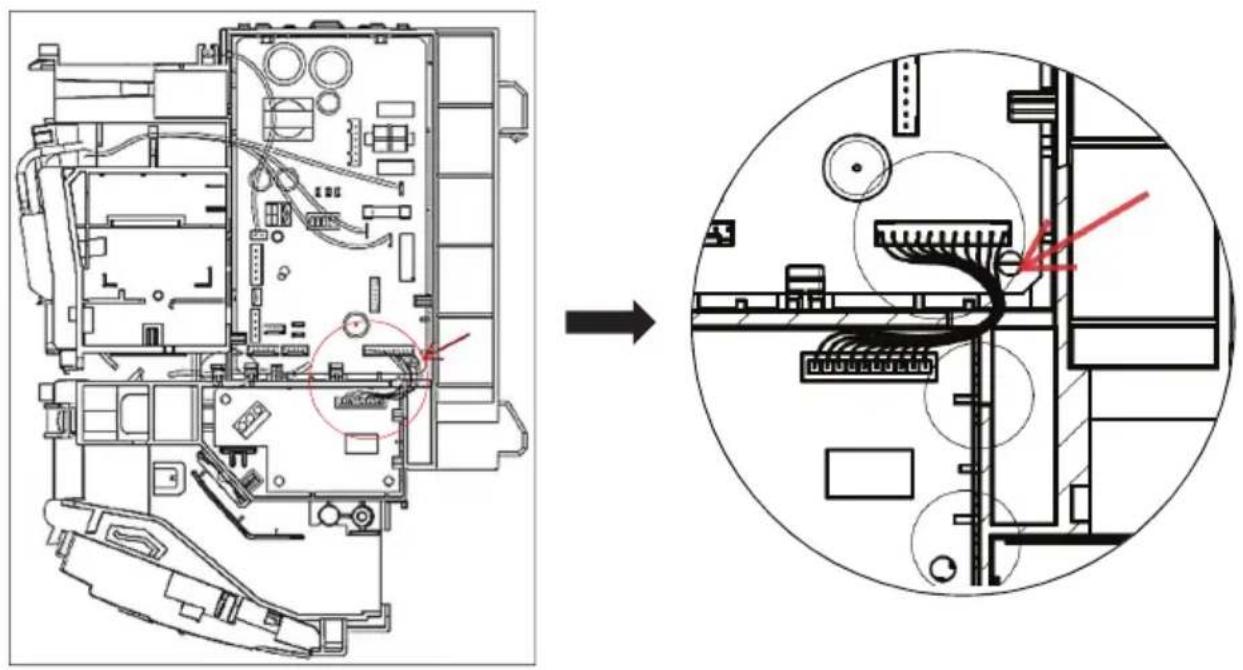

1. Quindi collegare il fi lo al lato della scheda madre di CN_MODBUS_MODULAR.

1. Inserire il fi lo RS485 come da disposizione di seguito.

1. Fare riferimento all'installazione dell'unità IOM per la confi gurazione del modulo FCBAG e racchiudere la scatola di controllo con il coperchio metallico come indicato di seguito.

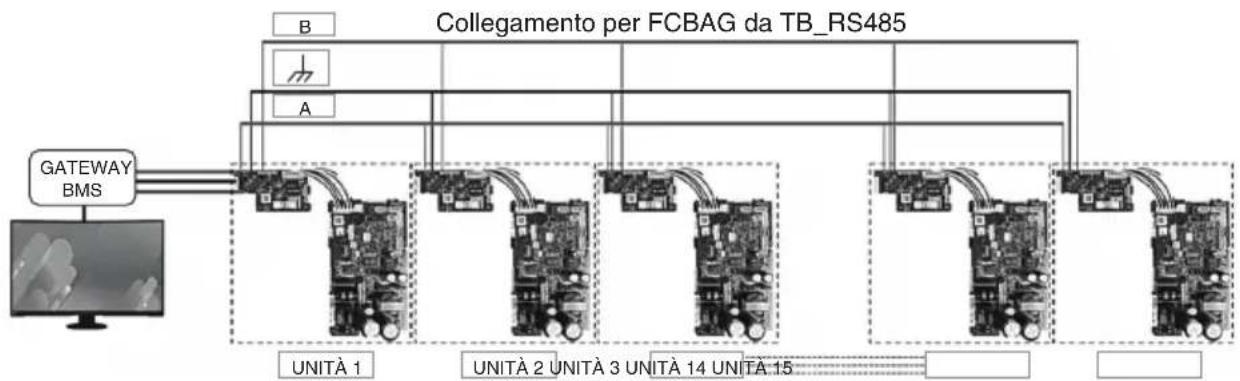

B) Cablaggio per i collegamenti tra i moduli FCBAG tramite connettore TB_RS485.

CARATTERISTICHE ELETTRICHE

Specifi che consigliate per i cavi e lunghezza massima dei cavi.

Collegamento	Tipo di comunicazione	Specifi che del cavo	Lunghezza max. del cavo
Da modulo FCBAG alla scheda madre	IO Cablaggio da 10 W 100mm
Da modulo FCBAG a BMS	RS-485	Coppia intrecciata schermata 24AWG. Impedenza caratteristica: 100 Ohm Capacità di shunt: 16 pF/ft	1000 metri
Da modulo FCBAG a PC*	RS-485	Coppia intrecciata schermata 24AWG. Impedenza caratteristica: 100 Ohm Capacità di shunt: 16 pF/ft	500 metri

** Per il collegamento al PC, è necessario un gateway o un convertitore isolato (da RS485 a RS232).

LINEE GUIDA DI RISOLUZIONE DEI PROBLEMI

No	Problema	LED		Soluzione
		RX_LED (Rosso) TX_LED (Giallo)
1	Il software FCBAG può leggere il segnale dalla scheda madre, ma non può controllarla.	Lampeggiante Lampeggiante		Controllare che DIP_Confi g della scheda madre corrisponda alle impostazioni del software Modbus.
2	i) Sia A che B nel cavo TB_RS485 sono invertiti.ii) A o B in TB_RS485 è aperto.	Il LED ROSSO è acceso, ma non lampeggia	Non lampeggia	Controllare il collegamento del fi lo su TB_RS485
3	Impostazione errata su DIP_Confi g della scheda madre	Lampeggiante Non	lampeggia	Assicurarsi che solo il dip switch N. “E” sia attivato per la funzione MODBUS.

** Fare riferimento alla disposizione del modulo FCBAG per la posizione del LED.
