CONTENT

Руководство по эксплуатации и установке Стр.

a) Комплект поставки 2
b) Введение 3
с) Меры предосторожности 3
d) Компоновка печатной платы модуля FCBAG 4
e) Совместимость 4
f) Протокол связи модуля FCBAG 5
g) Конфигурация модуля FCBAG 6
h) Конфигурация устройства 7
i) Установка блока 8 - 10
j) Электрические характеристики 11
k) Руководство по устранению неисправностей 11

КОМПЛЕКТ ПОСТАВКИ

1. Модуль FCBAG.
2. Жгут проводов 100 мм для подключения главной платы DAMA.
3. Руководство по эксплуатации и установке.
4. Пакет из пузырчатой пленки.

Примечание:

Изображения в данном руководстве представлены исключительно в справочных целях и могут отличаться от фактического вида продукта. Они могут быть изменены без предварительного уведомления в руководствах будущих продуктов.

ВВЕДЕНИЕ

Это руководство рассматривает процедуру установки с целью обеспечения безопасности и соответствующих стандартов для функционирования модуля FCBAG. Специальная регулировка по месту установки может быть необходима. Перед использованием шлюза прочитайте внимательно данное руководство по эксплуатации и сохраните его для обращения в будущем.

Этот аппарат предусмотрен для использования опытным и обученным персоналом в магазинах, в легкой промышленности и сельском хозяйстве, или для коммерческого применения непрофессионалами.

Данное устройство не предназначено к эксплуатации лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями, а равно и теми, у кого нет соответствующего опыта и знаний. Такие лица допускаются к эксплуатации устройства только под наблюдением или руководством лица, несущего ответственность за их безопасность.

За детьми необходим присмотр во избежание игр с устройством.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ВНИМАНИЕ

1. Установка и техническое обслуживание должны проводиться квалифицированным персоналом, знающим местный код и положения и имеющим опыт работы с данным видом устройств.
2. Удостоверьтесь, что блок ВЫКЛЮЧЕН перед установкой или обслуживанием.
3. Риск поражения электрическим током может послужить причиной повреждений или смерти. Отсоедините все главные блоки электропитания перед обслуживанием.
4. НЕ выдергивайте шнур при включенном питании. При этом можно получить серьезные удары током и вызвать угрозу пожара.

ОСТОРОЖНО

Пожалуйста, обратите внимание на нижеследующие важные моменты при установке.

1. Не устанавливайте устройство в месте, где может произойти утечка взрывоопасного газа.
2. Используйте для проводки только рекомендуемые кабели. Соединения должны быть надежными, но без натяжения клемм.

Ненадлежащее подключение или крепление может привести к пожару или поражению электрическим током.

1. Не работайте с устройством мокрыми руками / не мойте его водой.

Это может привести к поражению электрическим током.

1. Не допускайте работы каких-либо обогревательных приборов в непосредственной близости со шлюзом и не используйте в помещении, в котором имеется минеральное масло, пары нефти или масла, так как это может привести к расплавлению или деформации пластиковых деталей в результате чрезмерного тепла или химической реакции.

2. Для входящего электропитания не следует использовать соединенные и скрученные многожильные провода.

3. Оборудование не предназначено для использования в потенциально взрывоопасной среде.

КОМПОНОВКА ПЕЧАТНОЙ ПЛАТЫ МОДУЛЯ FСВАГ

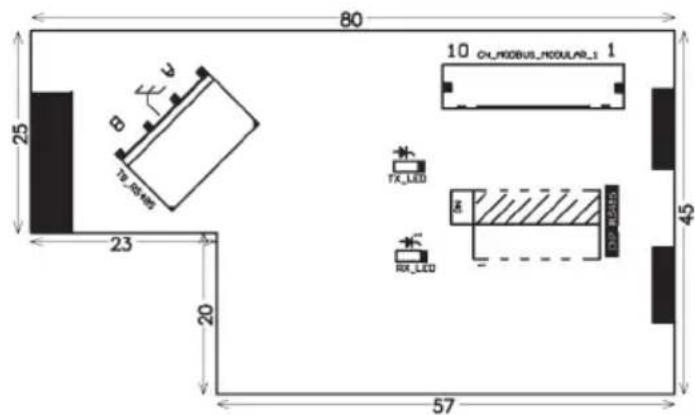

200R03H77M 6/6 SOLDER DIRECTION 10 CN HODUS RODULAR 1 ① ② ③ ④ ⑤ BC ICT AOT BC

① TB_RS485 : Разъемы для подключения другого модуля FCBAG и Modbus Master.
② CN_MODBUS_MODULAR_1 : Разъем для подключения CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Индикация выполнения передачи данных.
④ DIP_RS485 : Блок настройки устройства.
⑤ RX_LED : Индикация выполнения приема данных.

80 25 23 20 57 10 CHINOBUS_MODULAR_1 TX_LED RX_LED 45

*все размеры указаны в мм

СОВМЕСТИМОСТЬ

Контроллер главной платы

Может использоваться только в сочетании с кондиционерами типа FCU производства DAIKIN Manufacturing.

Список совместимых моделей см. в документации по протоколу модуля FCBAG.

ПРОТОКОЛ СВЯЗИ МОДУЛЯ FСВАГ

Ниже приведены коды поддерживаемых функций:

Код функции Описание
0x03	Чтение регистра удержания	-
0x04	Чтение регистра ввода	-
0x06	Предустановка с одним регистром	Если печатная плата работает некорректно,убедитесь, что программное обеспечение модуля FCBAG не отправляет командный код функции 0x10 вместо кода функции 0x06 в настройке протокола.
0x10	Предустановка с несколькими регистрами	Код функции 0x10 должен управлять несколькими адресами в одной команде.

Чтение регистра ввода (0x04)

Адрес Чтение/запись (R/W) Описание параметров
30001 R Состояние модуля FCBAG
30002 R Состояние подключения комнатного блока
31002 R		Минимальный и максимальный предел внутреннего блока Заданная температура охлаждения
31003 R		Минимальный и максимальный предел внутреннего блока Заданная температура обогрева
32001 R		Состояние Вкл/Выкл, направление вентилятора, скорость вентилятора
32002 R Режим работы
32003 R Заданная температура внутреннего блока
32004 R Код ошибки
32005 R Отображение температуры в помещении
32006 R Датчик комнатной температуры внутреннего блока
32201 R Температура внутреннего змеевика 1
32500 R Состояние компрессора/клапана

Чтение регистра удержания (0x03)

Предустановка с одним или несколькими регистрами (0x06 и 0x10)

Адрес Чтение/запись (R/W) Описание параметров
42001 R/W		Состояние Вкл/Выкл, направление вентилятора, скорость вентилятора
42002 R/W Режим работы
42003 R/W Установка температуры
42010 R/W Отключение управления со смартфона
42011 R/W Принудительное отключение компрессора/клапана

КОНФИГУРАЦИЯ МОДУЛЯ FСВАГ

Установка дір-переключателя в положение «ВКЛ.» активирует назначенную ему функцию. Настройте дір-переключатель конфигурации главной платы (DIP_Config) в соответствии с операционными предпочтениями и приведенной ниже таблицей.

Dip-переключатель главной платы (DIP_Config):

Dip-переключатель	Пин Функция ВЫКЛ ВКЛ
DIP_Config	1 Modbus Выключены Включено
	2	Скорость передачи данных	9600bps 19200bps
	3 Стоп-бит		1 (с контролем по четности)
	4	Контроль по четности*	Четное Нечетное
	5 Зарезервировано Выключены Включено

*Настройка четности будет включена, когда стоп-бит будет отключен (четность).

Настройте идентификатор устройства, установив díp-переключатель (DIP_RS485), и сопоставьте его с программным обеспечением модуля FCBAG.

Dip-переключатель модуля FCBAG:

Dip-переключатель	Пин Функция ВЫКЛ ВКЛ
DIP_RS485	1	Адресвспомогательного устройства	0: Без связи по Modbus1-15: Адрес вспомогательного устройстваВЫКЛ: 0; ВКЛ: 1
	2
	3
	4
	5 Зарезервировано

КОНФИГУРАЦИЯ УСТРОЙСТВА

Настройка конфигурации устройства для dip-переключателя на модуле FCBAG (DIP_RS485)

Адрес устройства	Конфигурация DIP	Перевод из двоичной системы в десятичную (считывание справа налево)	Адрес устройства	Конфигурация DIP	Перевод из двоичной системы в десятичную (считывание справа налево)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

УСТАНОВКА БЛОКА

A) Установка модуля FCBAG в устройство.

1. Снимите металлическую крышку блока управления, как показано ниже.

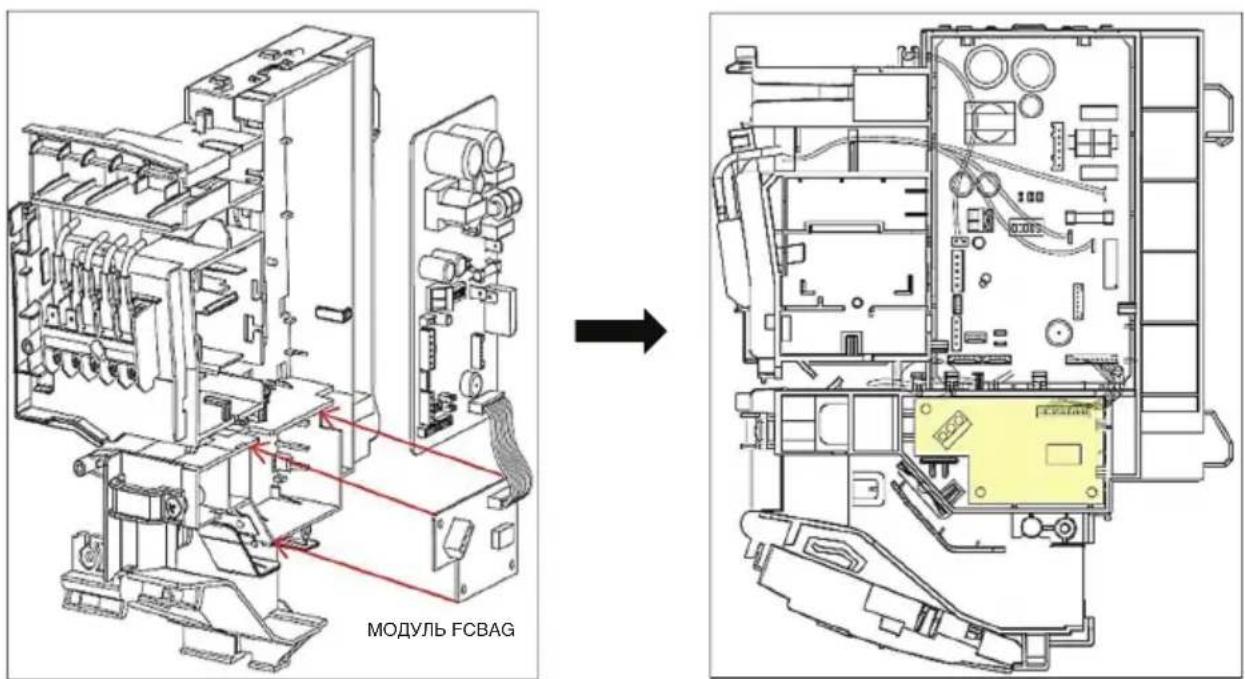

1. Вставьте модуль FCBAG в специальный слот и убедитесь, что он полностью вставлен до упора.

МОДУЛЬ FСВАГ

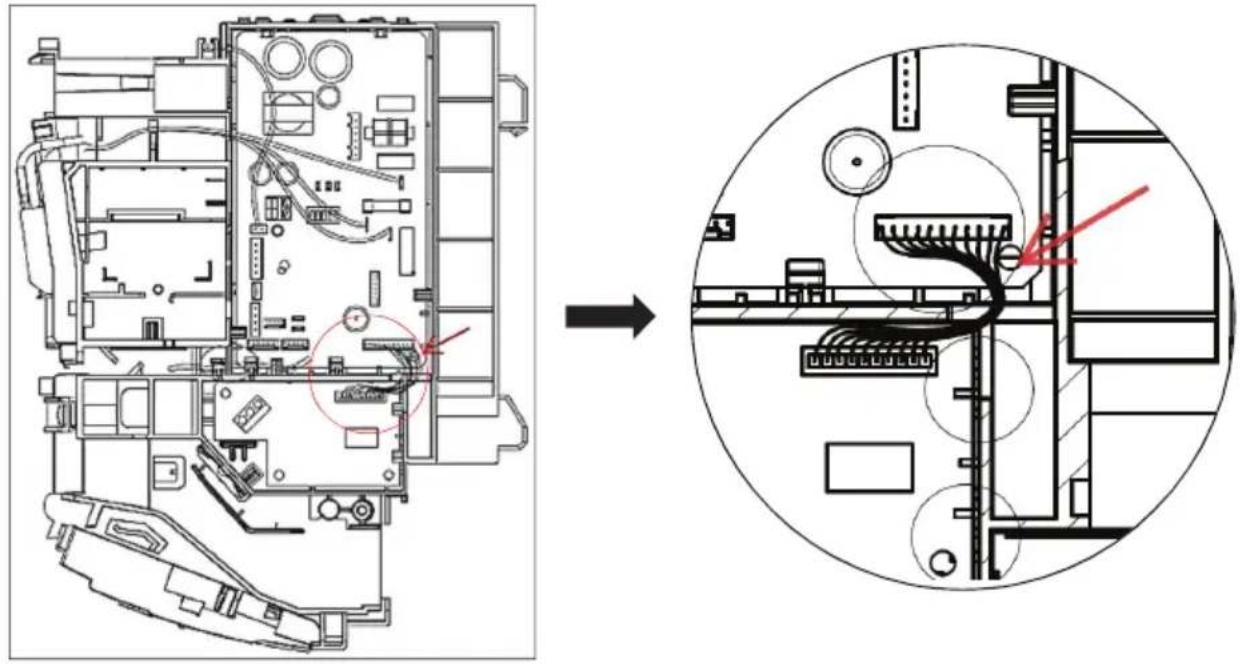

1. Затем подсоедините провод к главной плате CN_MODBUS_MODULAR.

1. Подсоедините провод RS485 в соответствии с нижеприведенными рисунками.

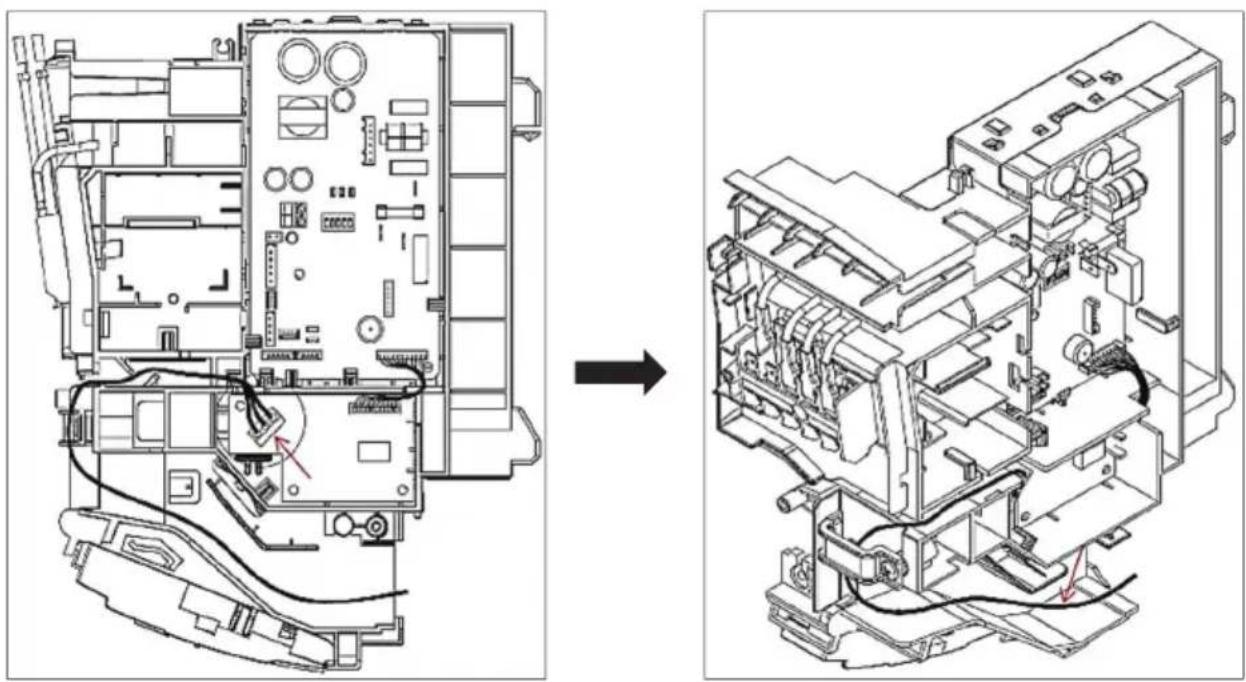

1. Для получения информации о конфигурации модуля FCBAG обратитесь к разделу «Установка модуля IOM» и закройте блок управления металлической крышкой, как показано ниже.

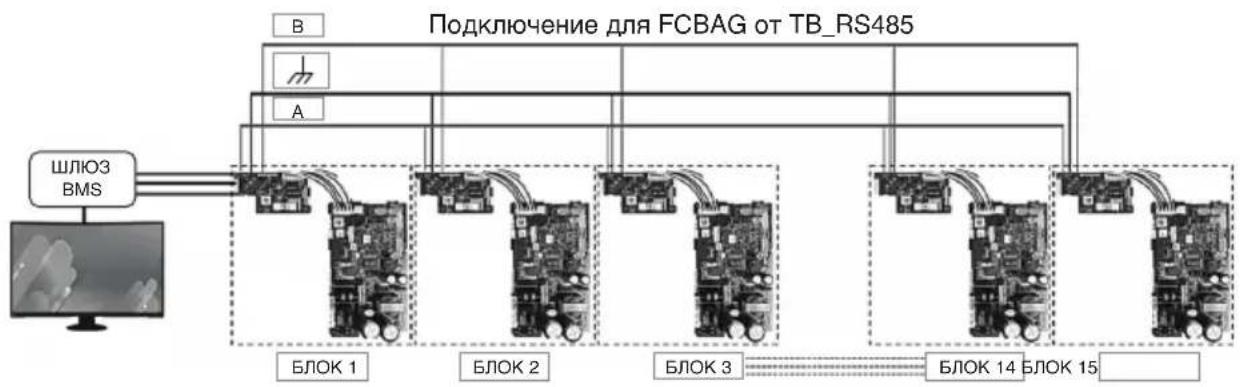

В) Электрическая схема подключения модуля FCBAG с помощью разъема TB_RS485.

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рекомендуемая спецификация провода и максимальная длина провода.

Подключение	Ошибка связи	Характеристика проводов	Максимальная допустимая длина
От модуля FCBAG к главной плате	Ввод-вывод Жгут проводов 10 Вт 100 мм
От модуля FCBAG к BMS	RS-485	Экранированная витая пара 24AWG. Характерный импеданс: 100 ОмЕмкость шунта: 16pF/фут	1000 м
От модуля FCBAG к ПК*	RS-485	Экранированная витая пара 24AWG. Характерный импеданс: 100 ОмЕмкость шунта: 16pF/фут	500 м

** Для подключения к ПК требуется изолированный шлюз или конвертер (от RS485 к RS232).

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Нет	Проблема	LED		Решение
		RX_LED (красный)	TX_LED (желтый)
1	Программа FCBAG может считывать сигнал от главной платы, но не может управлять главной платой.	Мигание Мигание		Проверьте DIP_Config главной платы на соответствие настройкам программного обеспечения Modbus.
2	i) А и В в ТВ_RS485 работают в обратном порядке. ii) А и В в ТВ_RS485 открыто.	КРАСНЫЙ индикатор ВКЛЮЧЕН, но не мигает	Не мигает	Проверьте проводку в ТВ_RS485
3	Неверная настройка DIP_Config главной платы	Мигание Не мигает		Для использования компонента MODBUS убедитесь, что ВКЛЮЧЕН только дір-переключатель «Е».

** Расположение светодиодов см. на схеме модуля FCBAG.
