GEBRUIKSAANWIJZING IDROPOINT EDILKAMIN

NL Installatie, gebruik en onderhoud

pag. 2

pag. 24

pag. 46

page 200

pag. 68

str. 90

page 114

S. 134

str. 156

side 178

ldal 222

strana 244

стр. 265

pag. 287

Gentile Signora / Egregio Signore

Geachte heer/mevrouw,

bedankt dat u voor ons product heeft gekozen.

Voordat u het gebruikt, vragen wij u dit boekje aandachtig te lezen, zodat u het apparaat optimaal en in alle veiligheid kunt gebruiken.

Voor meer informatie, neem contact op met de DEALER waar u het apparaat heeft gekocht of ga op onze website www.edilkamin.com naar het menu CENTRI ASSISTENZA TECNICA (dealers).

OPMERKING

- Nadat u het product uit de verpakking heeft gehaald, controleer of het niet beschadigd is en of er geen onderdelen ontbreken (afstandsbediening, gebogen verbindingsbuis met klemring, rozet, 2 halve staalplaten deksels, handvat "koude hand", mantel, garantieboekje, handschoen, blad met technische gegevens, spatel, droogmiddelen).

Neem in geval van afwijkingen onmiddellijk contact op met de winkel waar u het apparaat heeft gekocht en overhandig een kopie van het garantiebewijs en het aankoopbewijs.

- Inbedrijfstelling/test

Mag uitsluitend uitgevoerd worden door een geautoriseerde dealer van EDILKAMIN, anders vervalt de garantie. De inbedrijfstelling die beschreven wordt in de norm UNI 10683 bestaat uit een reeks controles die uitgevoerd worden als de thermokachel geïnstalleerd is. Het doel van deze handelingen is te controleren of het systeem correct werkt en beantwoordt aan de voorschriften.

U kunt de dichtstbijzijnde servicedienst terugvinden op de website www.edilkamin.com of door het gratis nummer te bellen.

• de fabrikant acht zich niet verantwoordelijk voor schade die veroorzaakt is door verkeerde installatie, onjuist onderhoud en een oneigenlijk gebruik van het product.

• het nummer van het controllabel, noodzakelijk voor de identificatie van de thermokachel, wordt vermeld:

• aan de bovenkant van de verpakking

• op het garantiebewijs in de haard
• op het plaatje dat op de achterwand van het apparaat is aangebracht;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

Het ondergetekende bedrijf EDILKAMIN S.p.A. met zijn maatschappelijke zetel in Via Vincenzo Monti 47 - 20123 Milaan (Italië) – Cod. Fiscale P.IVA (Italiaans Fiscaal en BTW-nummer) 00192220192

Verklaart voor eigen verantwoordelijkheid dat:

De thermokachel, die hieronder wordt beschreven, in overeenstemming is met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

PELLETHERMOKACHELS, met het handelsmerk ITALIANA CAMINI, IDROPOINT genaamd

SERIENUMMER:

Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 102):

Ref. Gegevensplaatje

Verklaart tevens dat:

de thermokachel IDROPOINT voldoet aan de vereisten van de Europese richtlijnen:

2006/95/EEG - Laagspanningsrichtlijn

2004/108/EEG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.A. kan op geen enkele manier aansprakelijk gesteld worden voor defecten aan het apparaat in geval van vervangingen, montage en/of wijzigingen die uitgevoerd zijn door mensen die niet voor EDILKAMIN werken en die niet over de toestemming beschikken van de ondergetekende.

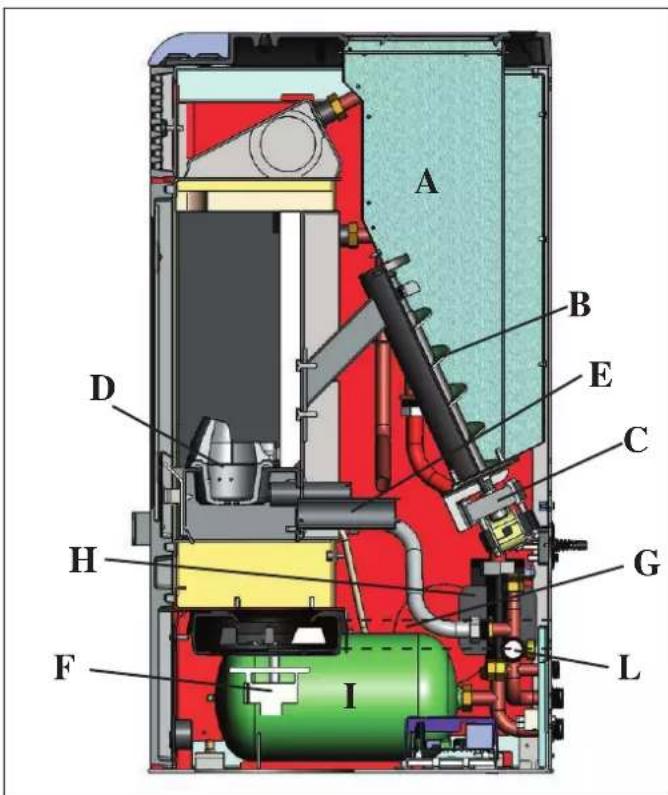

WERKING

De brandstof (pellets) wordt uit de tank (A) opgenomen en met een vulschroef (B), aangedreven door een reductiemotor (C), naar de verbrandingshaard (D) gebracht.

De pellets worden ontstoken door lucht die met een elektrische weerstand (E) verwarmd wordt en door een rookverwijderaar (F) in de verbrandingshaard gezogen wordt.

De rook die door de verbranding geproduceerd wordt, wordt door de ventilator (F) uit de haard gezogen en wordt uitgestoten door de opening (G), met aansluitingsmogelijkheden aan de achterkant, aan de linkerkant en op de bovenkant van de thermokachel (zie pag. 294).

De stalen haard, met een bodem en bovenkant van vermiculiet, is aan de voorkant afgesloten door een deur in keramisch glas (gebruik de desbetreffende "koude hand" om de deur te openen).

Het water in de thermokachel wordt verwarmd en door de ingebouwde pomp (H) van de thermokachel naar het verwarmings-systeem gestuurd.

De thermokachel heeft een ingebouwd gesloten expansievat (I) en veiligheidsklep (L).

De hoeveelheid brandstof, de verwijdering van rook en de toevoer van verbrandingslucht worden aangestuurd door een elektronische kaart met software, om een verbranding met een hoog rendement en een geringe uitstoot te verkrijgen.

De thermokachel is voorzien van een seriële aansluiting voor de aansluiting van een optionele kabel (code 640560) voor remote inschakelapparatuur (zoals chronothermostaten, enz.).

De externe keramische bekleding van de ketel is beschikbaar in drie kleuren:

roomwit, bordeauxrood en grijs.

- Het enige gevaar dat door het gebruik van de thermokachel veroorzaakt kan worden, is verbonden aan het niet opvolgen van de installationenormen, directe aanraking met de (interne) elektrische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen (glas, leidingen, uitgang warme lucht) of de introductie van vreemde materialen.

- De thermokachel is voorzien van veiligheidsinrichtingen die de uitdoving van de ketel garanderen wanneer bepaalde componenten slecht functioneren. Laat dit gebeuren zonder in te grijpen.

- Voor een normale werking dient de thermokachel geïnstalleerd te worden in overeenstemming met de aanwijzingen van dit blad. Open de deur niet wanneer het apparaat in werking is: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Gebruik alleen houtpellets met een doorsnede van 6 mm.

- In geen enkel geval mogen er vreemde materialen in de haard of de tank ingevoerd worden.

- Het rookgaskanaal (de leiding die de opening voor de rookgasafvoer van de thermokachel verbindt met de schoorsteen) mag niet gereinigd worden met ontvlambare producten.

• Reinig de kachel niet als hij warm is.

- De onderdelen van de haard en de tank dienen alleen uitgezogen te worden, en alleen als de tank KOUD is.

- Het glas mag alleen gereinigd worden als het KOUD is, met een doek waarop een speciaal product is aangebracht.

- Zorg ervoor dat de thermokachel geplaatst en voor het eerst ontstoken wordt door een erkende dealer van Edilkamin volgens de aanwijzingen in dit boekje. Deze voorwaarden zijn tevens van essentieel belang voor de geldigheid van de garantie.

- Tijdens de werking van de thermokachel worden de afvoerleidingen en de deur heel warm (raak ze niet aan zonder de speciale handschoen).

- Plaats geen hittegevoelige voorwerpen in de onmiddellijke nabijheid van de thermokachel.

- Gebruik NOOIT vloeibare brandstoffen om de thermokachel aan te steken of om de sintels weer te laten opvlammen.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de thermokachel nooit af.

- Maak de thermokachel nooit nat en raak de elektrische onderdelen niet aan met natte handen.

- Breng geen reducties aan op de rookgasafvoerleidingen.

- De thermokachel moet geïnstalleerd worden in een brandwe-rende ruimte met alle voorzieningen (toevoer en afvoer) die het apparaat voor een correcte en veilige werking nodig heeft.

- Verzeker dat de retourtemperatuur van het water minstens 45^ - 50^ is.

- De temperatuur van de ruimte waar de thermokachel staat moet hoger zijn dan 0°C.

- Gebruik indien nodig eventuele antivriesmiddelen voor het water in het systeem.

- Probeer de thermokachel NIET opnieuw aan te steken als dit eerder niet gelukt is. Maak eerst de verbrandingshaard leeg.

- LET OP: DE PELLETS DIE U UIT DE VERBRANDINGSHAARD HAALT, MOGEN NIET IN DE TANK GESTOPT WORDEN.

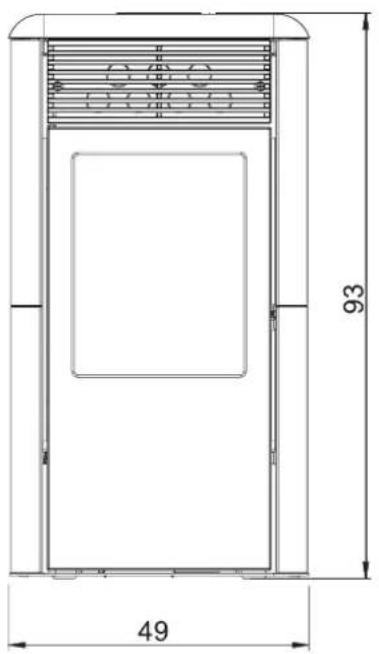

AFMETINGEN

VOORKANT

49 93

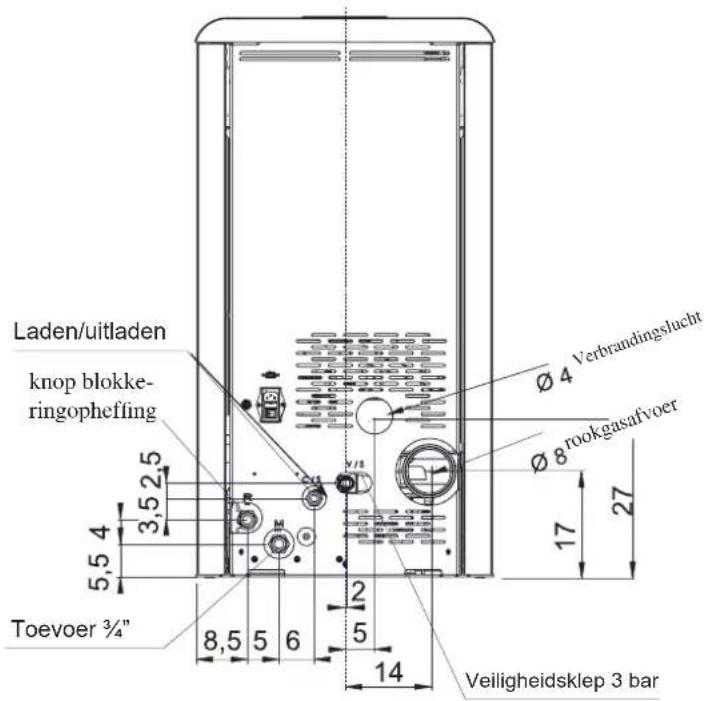

ACHTERKANT

Laden/uitladen knop blokke- ringopheffing 3,5 2,5 5,5 4 Toevoer 3/4" 8,5 5 6 2 5 14 Verbrandingslucht rookgasafvoer Ø 4 Ø 8 17 27 Veiligheidsklep 3 bar

ZIJKANT

Ø8 13,5 Ø8 17 50 93 Rookgasuitlaat Ø 80 mm

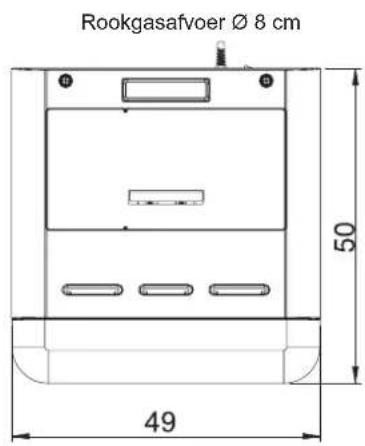

BOVENAANZICHT

Rookgasafvoer Ø 8 cm 50 49

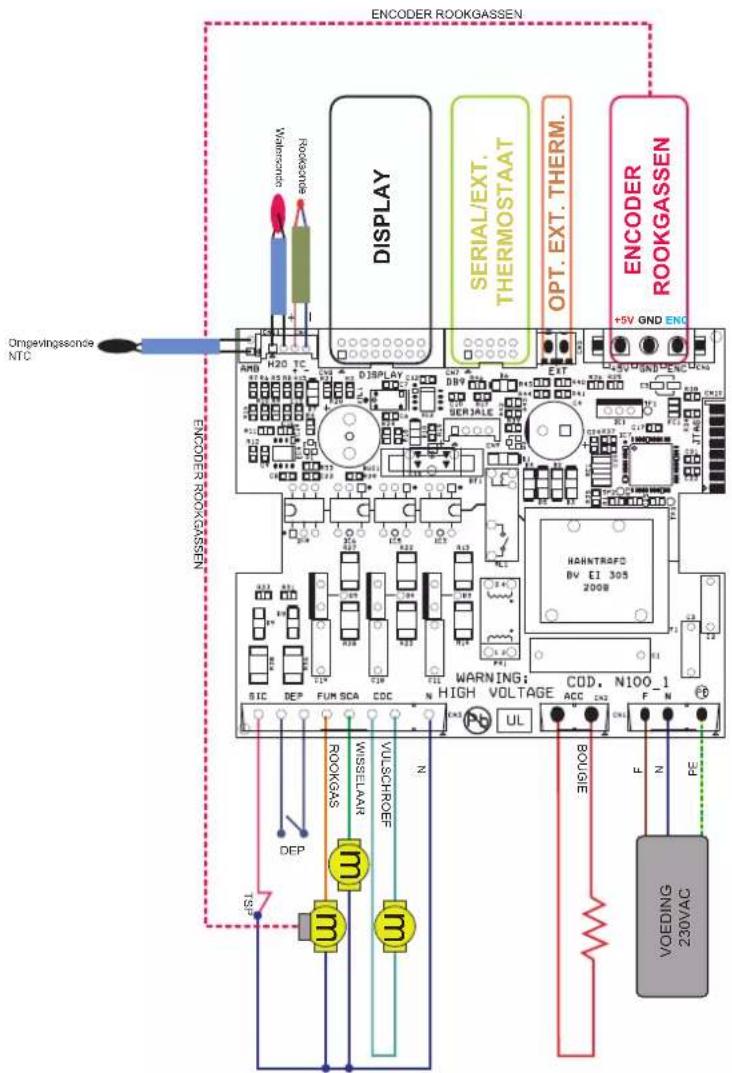

ELEKTRONISCHE APPARATEN

ELEKTRONISCHE KAART

ENCODER ROOKGASSEN ONPEVINGSONCE NTC ENCODER ROOKGASSEN DISPLAY SERIAL/EXT. THERMOSTAAT OPT. EXT. THERM. ENCODER ROOKGASSEN +5V GND ENG HANNTRAFD BV EI 305 2008 WARNING: HIGH VOLTAGE COD. N100-1 UL F N VEE ROOKGAS WISSELAAR VULSCHROEF DEP m m 1ST VOEDING 230VAC

SERIÈLE POORT

Op de seriële poort RS232 kunt u met een speciaal kabeltje (code 640560) door de dealer een optioneel systeem laten installeren om de ontsteking en het uitdoven te controleren, bv. een omgevingsthermostaat.

De seriële aansluiting bevindt zich binnenin de thermokachel aan de linkerkant.

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type CR 2032 van 3 volt).

Slechte werking van deze kaart is het gevolg van normale slijtage (het moet niet als een defect van het product worden beschouwd).

Neem voor meer informatie contact op met de dealer die de eerste ontsteking heeft uitgevoerd.

BEVEILIGING

• THERMOKOPPEL:

Bevindt zich op de rookgasafvoer en meet de temperatuur van het rookgas op.

Met behulp van de ingestelde parameters controleert het de ontsteking, de werking en de uitdoving.

• DIFFERENTIËLE DRUKSCHAKELAAR:

Bevindt zich in het gebied waar de rookgassen worden afgezogen, treedt in werking wanneer hij een te lage druk waarneemt in het rookgascircuit (bv. wanneer de schoorsteen verstopt is).

• VEILIGHEIDSTHERMOSTAAT:

Treedt in werking wanneer de temperatuur in de thermokachel te hoog is.

Hij blokkeert het laden van pellets, waardoor de thermokachel uitdooft.

Treedt in werking wanneer de watertemperatuur in de thermokachel te hoog is.

Hij blokkeert het laden van pellets, waardoor de thermokachel uitdooft.

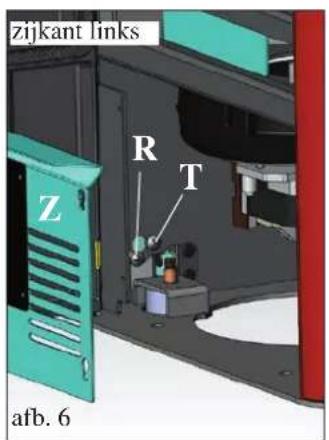

Hef de blokkering handmatig op met de knop achter de thermokachel (zie pag. 289).

EIGENSCHAPPEN

THERMOTECHNISCHE EIGENSCHAPPEN
Nominaal vermogen 11,5 kW
Nominaal vermogen naar het water	8,3 kW
Globaal rendement, bij benadering 90,1 %
Uitstoot CO (13% O_2 ) 0,013 %
Max. druk 2 bar
Bedrijfsdruk	1,5 bar
Temperatuur rookgasafvoer	140 °C
Minimum trek	12 Pa
Autonomie min./max.	5 / 18	uur
Brandstofverbruik min./max.	0,8 / 2,7	kg/h
Tankinhoud	14 kg
Verwarmbaar volume * 300 m3
Gewicht met verpakking	142 kg
Diameter rookgasafvoer (mannelijke aansluiting)	80 mm
Diameter luchttoevoer (mannelijke aansluiting) 40 mm

* Voor de berekening van het verwarmingsvolume wordt rekening gehouden met een isolatie die in overeenstemming is met de Italiaanse wet L 10/91 en de daaropvolgende wijzigingen, en een warmteaanvraag van 33 kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de thermokachel in de te verwarmen ruimte.

N.B.

1) Houd er rekening mee dat externe apparaten de werking van de elektronische kaart kunnen verstoren.
2) Let op: laat ingrepen op spanningvoerende onderdelen, onderhoud en/of controles uitvoeren door gekwalificeerd personeel. (Trek altijd de stekker uit het stopcontact, voordat u onderhoud uitvoert)

ELEKTRISCHE EIGENSCHAPPEN
Voeding 230 Vac +/- 10% 50 Hz
Gemiddeld geabsorbeerd vermogen 150 W
Gemiddeld geabsorbeerd vermogen tijdens ontsteking 400 W
Beveiliging op elektronische kaart * Zekering F4 AL, 250 Vac

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht voor om zonder voorafgaande kennisgeving naar eigen goeddunken wijzigingen aan te brengen aan de producten.

Bevindt zich op de rookgasafvoer en leest de temperatuur van het rookgas.

Regelt de ontstekingsfase en start de blokkeerfase als de temperatuur te laag of te hoog is.

Differentieeldrukschakelaar

Veroorzaakt de uitdoving van de thermokachel door de toevoer van pellets te onderbreken wanneer de deur geopend wordt, de schoorsteen verstopt is, de afdichtingen versleten zijn, er geen buitengewone reiniging van de thermokachel wordt uitgevoerd.

Veiligheidsthermostaat vulschroef

Bevindt zich in de buurt van de pellettank, onderbreekt de elektrische voeding naar de reductiemotor als de waargenomen temperatuur te hoog is.

Leessonde watertemperatuur

Leest de temperatuur van het water in de thermokachel, en zendt de informatie naar de kaart om de vermogensmodulatie van de thermokachel te beheren. Als de temperatuur te hoog is wordt er een blokkeerfase gestart.

Veiligheidsthermostaat wegens te hoge watertemperatuur en handmatige blokkeringsopheffing

Leest de temperatuur van het water in de thermokachel. Als de temperatuur te hoog is, onderbreekt hij de elektrische voeding naar de reductiemotor.

Als de thermostaat heeft ingegrepen, moet hij gereset worden door middel van de knop achter de thermokachel.

Overdrukklep

Wanneer de nominale druk wordt bereikt, voert deze klep het water uit het systeem af. Vervolgens moet het water weer aangevuld worden.

LET OP!!!! Denk eraan de verbinding met de riolering te maken.

Manometer

Bevindt zich op de achterkant van de thermokachel, hiermee kan de waterdruk worden afgelezen.

Met de thermokachel in werking is de aanbevolen druk 1 bar.

BIJ EEN BLOKKERING SIGNALEERT DE THERMOKACHEL DE OORZAAK OP HET DISPLAY EN SLAAT DE BLOKKERING OP IN HET GEHEUGEN.

COMPONENTEN

Weerstand

Veroorzaakt de ontsteking van de pelletverbranding. Blijft ingeschakeld zolang de vlam brandt.

Rookverwijderaar

"Stuwt" het rookgas in de schoorsteen en trekt verbrandingslucht aan door onderdruk.

Reductiemotor

Activeert de vulschroef zodat de pellets van de tank naar de verbrandingshaard worden gebracht.

Pomp (circulatiepomp)

“Stuwt” het water naar het verwarmingssyteem.

Gesloten expansievat

"Absorbeert" de volumeveranderingen van het water in de thermokachel die worden veroorzaakt door de verwarming.

Een verwarmingstechnicus moet beoordelen of het bestaande vat moet worden aangevuld door een ander vat, uitgaande van de totale waterinhoud van het systeem!

Ontluchtingskleppen:

Bevinden zich aan de bovenkant (zie pag. 298), en maken het mogelijk eventueel aanwezige lucht af te voeren tijdens het vullen van de thermokachel met water.

Raadpleeg, voor wat niet uitdrukkelijk vermeld is, in elke land de plaatselijke wetgeving. Voor de installatie in Italië, raadpleeg de norm UNI 10683, alsook de eventuele regionale voorschriften en de plaatselijke ASL-bepalingen.

In geval van installatie in een appartementencomplex, moet u op voorhand toestemming vragen aan de beheerder.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

De thermokachel mag NIET in één ruimte worden geïnstalleerd met afzuigventilatoren, verwarmingstoestellen van het type B, en andere apparaten die de correcte werking ervan in gevaar kunnen brengen.

Zie de norm UNI 10683.

CONTROLE ELEKTRISCHE AANSLUITING (breng het stopcontact op een gemakkelijk bereikbare plek aan)

De thermokachel is voorzien van een elektrische voedingskabel die op een stopcontact van 230V 50 Hz, bij voorkeur voorzien van een magnetothermische schakelaar, moet worden aangesloten. Wanneer het stopcontact niet gemakkelijk bereikbaar is, installeer een schakelaar op de thermokachel om de stroom te onderbreken (de klant moet hiervoor zorgen).

Spanningsvariaties van meer dan 10% kunnen de thermokachel negatief beïnvloeden.

De elektrische installatie moet aan de normen voldoen. Controleer in het bijzonder de doeltreffendheid van de aarding.

De voedingslijn moet een doorsnede hebben die passend is voor het vermogen van de thermokachel.

Edilkamin acht zich niet verantwoordelijk voor storingen in de werking die het gevolg zijn van een slecht functionerend aardcircuit.

AFSTANDEN VOOR BRANDVEILIGHEID

De thermokachel kan rechtstreeks geplaatst worden tegen bakstenen muren en/of gipsplaten.

In geval van brandbare wanden (bv. hout) dient een passende isolatie voorzien te worden in onbrandbaar materiaal.

De rookgasafvoerleiding moet op gepaste wijze geïsoleerd worden, aangezien deze heel warm wordt.

Elk element dat zich in de buurt van de thermokachel bevindt en dat uit brandbaar en/of hittegevoelig materiaal bestaat, moet zich op minstens 20 cm van de kachel afstand bevinden, ofwel geïsoleerd worden met isolerend en onbrandbaar materiaal.

In elke geval mogen er geen materialen op minder dan 80 cm afstand voor de thermokachel geplaatst worden, aangezien zij rechtstreeks blootgesteld worden aan de bestraling van de haard.

LUCHTTOEVOER

Het is noodzakelijk dat er achter de thermokachel een luchtinlaat is die in verbinding staat met de buitenlucht, met een bruikbare doorsnede van minstens 80 cm², zodat verzekerd wordt dat er voldoende lucht wordt toegevoerd voor de verbranding.

ROOKGASAFVOER

Het afvoersysteem mag uitsluitend door de thermokachel worden gebruikt (het is niet toegestaan dat de schoorsteen tevens voor andere installaties wordt gebruikt).

Het rookgas wordt afgevoerd door een opening met een doorsnede van 8 cm aan de achterkant, aan de linkerzijkant of bovenaan.

De rookgasafvoer moet in verbinding staan met de buitenlucht door middel van stalen buizen die EN 1856 gecertificeerd zijn. De leiding moet hermetisch afgesloten zijn.

Voor de afdichting van de leidingen en de eventuele isolatie ervan dienen materialen gebruikt te worden die bestand zijn tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van twee bochten met een maximumwijdte van 90° (ten opzichte van de verticale as) is toegestaan.

Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683).

Als het rookgaskanaal zich in de buitenlucht bevindt, dan moet het op passende wijze geïsoleerd zijn. Als het rookgaskanaal in een schoorsteen uitkomt, moet deze schikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door er leidingen met de juiste doorsneden en gemaakt van passende materialen in aan te brengen (bv. stalen leidingen met een doorsnede van 80 mm).

Alle delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en de rookgasafvoerleidingen waarop de apparaten zijn aangesloten die vaste brandstoffen gebruiken moeten ten minste één keer per jaar schoongemaakt worden (controleer de desbetreffende wetgeving in het land waar de kachel geplaatst wordt).

Wanneer de schoorsteen niet regelmatig wordt gecontroleerd en schoongemaakt, neemt de mogelijkheid op brand toe. Als dit gebeurt, handel dan als volgt: blus het vuur niet met water; maak de pellettank leeg. Wendt u tot gespecialiseerd personeel voor u het toestel opnicuw opstart.

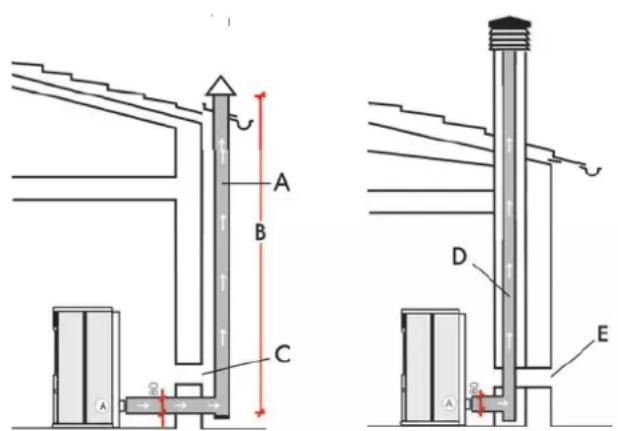

GEBRUIKELIJKE GEVALLEN

Afb. 1 Afb. 2

A: geïsoleerde stalen schoorsteen
B: minimumhoogte 1,5 m, en hoe dan ook voorbij de dakrand C-E: externe luchttoevoer (doorgang minimaal 80 cm²)
D: stalen schoorsteen in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst, buiten het bereik van het terugstroomgebied.

INSTALLATIE

De rookgasafvoer bij de IDROPOINT kan bovenaan, achteraan en aan de linkerkant aangesloten worden.

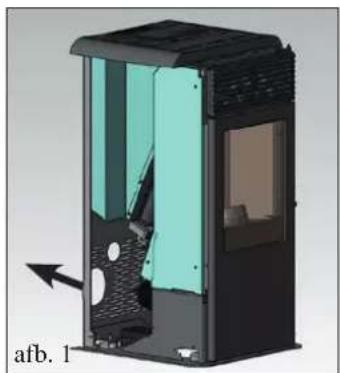

De thermokachel wordt geleverd met de rookgasafvoer achteraan (afb. 1).

OM DE VERSCHILLENDE AANSLUITINGSMOGE-LIJKHEDEN VAN DE ROOKGASAFVOER OP DE SCHOORSTEEN TE BENUTTEN, DIENT HET METALEN LINKER ZIJPANEEL VERWIJDERD TE WORDEN.

Voor de aansluitingen, handel als volgt:

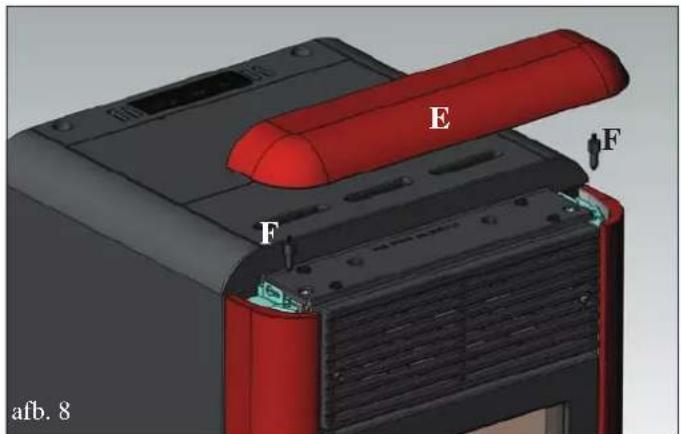

• Draai de twee schroeven op de gietijzeren bovenkant onder het plaatstalen deksel los (ongeveer 15 mm) (A - afb. 2).

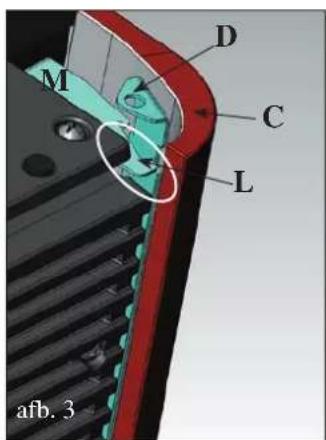

• Open het deurtje en verwijder het verzinkte paneel (B1 - fig. 3).

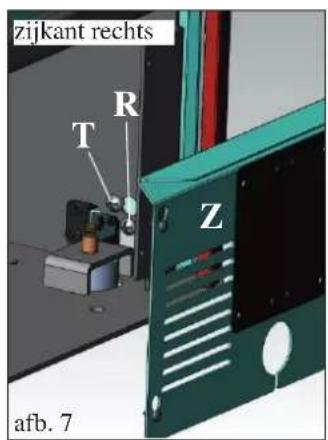

• Draai de schroef los die zich aan de onder-/voorkant van het rechter- en linkerzijelement bevinden (B - afb. 3).

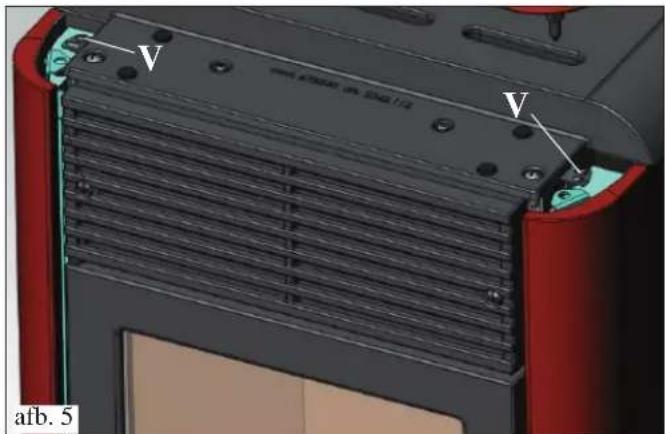

• Verwijder de schroef op de bovenkant (zie afb. 5 op pag. 295).
• Demonteer het metalen zijpaneel (links) en verplaats het ongeveer 2 cm naar de voorkant van de thermokachel. Maak het eerst onderaan los en schuif het vervolgens onder de bovenkant vandaan (afb. 4).

Kies nu de verbinding van de rookafvoerbuis die nodig is.

AANSLUITING ROOKGASAFVOER ACHTERAAN

Sluit de (niet bijgeleverde) rookafvoerbuis achteraan aan op de opening van de rookspiraal (C - afb. 5) met behulp van de bijgeleverde klemring.

In dit geval volstaat het de (niet bijgeleverde) rookafvoerbuis door de opening onderaan op de staalplaten achterkant te steken (afb. 5).

AANSLUITING ZIJDELINGSE ROOKGASAFVOER LINKS

Monteer de bijgeleverde gebogen verbindingsbuis met de klemring op de opening van de rookspiraal (D - afb. 6). Sluit de (niet bijgeleverde) rookafvoerbuis aan de zijkant aan op de gebogen verbindingsbuis.

Verwijder het voorgesneden stukje uit het plaatstalen zijpaneel, om de opening voor de (niet bijgeleverde) rookafvoerbuis te creëren (afb. 6).

Maak de bijgeleverde afsluitingsrozet (E - afb. 7) vast met de bijgeleverde schroeven, nadat u het metalen zijpaneel opnieuw gemonteerd heeft.

N.B.: de rozet en het plaatstalen zijpaneel mogen pas bevestigd worden nadat de schoorsteen definitief is bevestigd.

AANSLUITING ROOKGASAFVOER BOVENAAN

Monteer de bijgeleverde gebogen verbindingsbuis met de klemring op de opening van de rookspiraal (D - afb. 8). Sluit de (niet bijgeleverde) rookafvoerbuis aan op de gebogen verbindingsbuis.

In dit geval dient u de twee helften van de bijgeleverde plaatstalen deksel te gebruiken (G - H - afb. 9), in plaats van het hele plaatstalen deksel, en de verzinkte dop te verwijderen (I - afb. 8).

Verwijder het voorgesneden stukje uit de kleine plaatstalen dekselhelft (G - afb. 9), zodat de buis erdoor gestoken kan worden.

WANNEER DE ROOKAFVOERBUIS AANGESLOTEN IS OP DE SCHOORSTEEN, MONTEER HET METALEN ZIJPANEEL OPNIEUW EN ASSEMBLEER VERVOLGENS DE MANTEL (zie pag 295).

ASSEMBLAGE

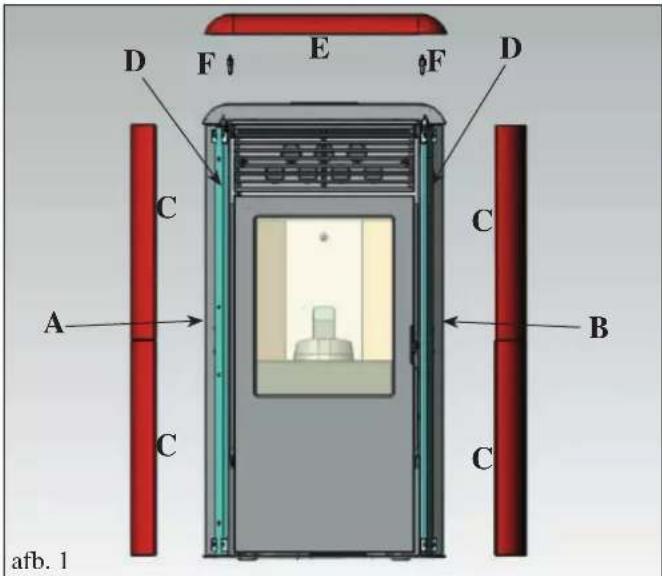

D F E F D C C A B C C afb. 1

De thermokachel wordt geleverd met de metalen zijpanelen (A-B), de metalen bevestigingsstaven en de keramische zijelementen (D) reeds gemonteerd. De onderstaande onderdelen zijn afzonderlijk verpakt.

• 4 keramische zijelementen aan de voorkant (C)
  • 1 keramisch bovenpaneel (E)
• 2 centreerpennen keramisch bovenpaneel (F)
  • 8 gekartelde schroeven M4 (X)
• 8 platte ringen ∅ 4

Voor het monteren dient u als volgt te werk te gaan:

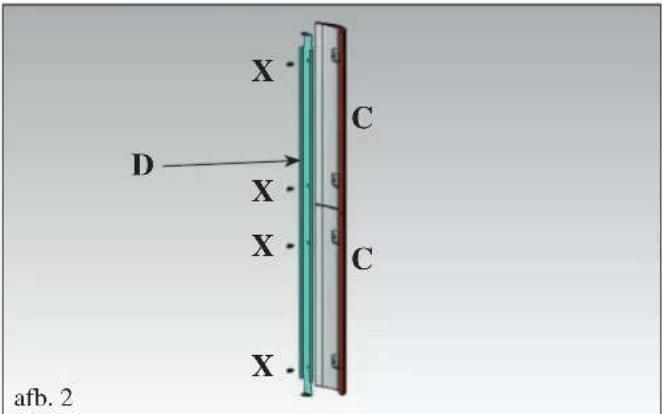

Afb. 1/2/3

Verwijder de twee metalen staven, waarmee de keramische zijelementen aan de voorkant (D) bevestigd zijn, van de thermokachel door ze 3 cm omhoog te schuiven.

Breng aan de achterkant van de keramische zijelementen aan de voorkant (C) de metalen staven (D) aan. Maak ze vast met behulp van de schroeven M4 en de ringen ∅ 4 (bijgeleverd).

Afb. 3/4

Schuif de keramische zijelementen (C) (met de metalen staaf) van boven naar beneden in de opening (L) op de haakjes van het metalen zijpaneel (M).

Afb. 5/6/7

Controleer de verticale uitlijning van de keramische zijelementen (C) en stel ze eventueel bij met behulp van de schroeven op de bovenkant (V - afb. 5) en in de kachel met de schroeven (R - afb. 6/7)

N.B. Voordat u dit doet, dient u het verzinkte paneel (Z - afb. 6/7) te verwijderen aan de beide zijkanten en de blokkeringsschroeven los te draaien (T - afb. 6/7).

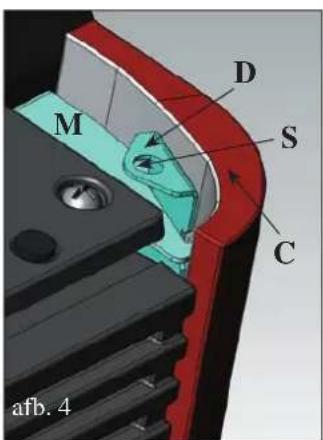

Afb. 4/8

Breng op de onderkant van de keramische bovenkant (E) de twee centreerpennen aan (F) en draai ze vast in de desbetreffende gaten.

Plaats de keramische bovenkant door de pinnen in de gaten (S) op de metalen staven (D) die u eerder geïnstalleerd heeft te schuiven.

M D C L afb. 3

M D S C afb. 4

zijkant links R T Z afb. 6

zijkant rechts T R Z afb. 7

V V 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 afb. 5

De aansluiting op de waterleiding moet worden uitgevoerd door gekwalificeerd personeel dat een verklaring van overeenstemming kan afgeven conform het Italiaanse wetsbesluit 37 ex L.46/90.

De wetten die van kracht zijn in elk land moeten hoe dan ook in acht worden genomen.

• Voor de aansluiting van de toevoer, de retour en de afvoeren moeten de nodige voorzieningen worden getroffen om, indien nodig, een eventuele verplaatsing in de toekomst te vergemakkelijken.
• Voor de beste werking moet het primaire circuit (met de warmtegenerator) gescheiden zijn van het secundaire circuit (gebruikspunt).

Dit kan bijvoorbeeld met een platenwarmtewisselaar, die uitwisseling van energie in de vorm van warmte mogelijk maakt, zonder water te mengen.

WATERBEHANDELING

Voeg antivriesmiddel, kalkwerende middelen en corrosieremmers toe die geschikt zijn voor lichtmetaallegeringen.

Als het vul- en bijvulwater een hardheid van meer dan 35°F hebben, moet er een ontharder worden gebruikt.

Zie voor suggesties de (Italiaanse) norm UNI 8065-1989 (Behandeling van water in verwarmingssystemen voor huishoudelijk gebruik).

OPMERKING OVER DE TEMPERATUUR VAN HET RETOURWATER.

Er moet een geschikt systeem worden gebruikt om te waarborgen dat het retourwater een temperatuur heeft van niet minder dan 45° - 50° C.

NOTA BENE:

- De installateur moet beoordelen of er een extra expansievat nodig is, afhankelijk van het type systeem.

- Tijdens de productie van sanitair warm water neemt het vermogen naar de radiatoren tijdelijk af.

• 1ste ONTSTEKING

Controleer of het watersysteem goed geïnstalleerd is en of het een expansievat heeft dat voldoende groot is om de veiligheid te waarborgen.

Het ingebouwde expansievat garandeert NIET dat er voldoende bescherming is tegen thermische uitzettingen van het water in het hele systeem.

Schakel de elektrische voeding van de thermokachel in en test het systeem in koude toestand.

Vul het systeem eventueel via de vulopening (aanbevolen wordt de druk op ongeveer 1,5 bar te houden)

Ontlucht de pomp tijdens de vulfase en open de handmatige ontluchting (zie pag. 298).

Dit moet vervolgens ook met regelmatige tussenpozen worden gedaan.

WATERAANSLUITINGEN

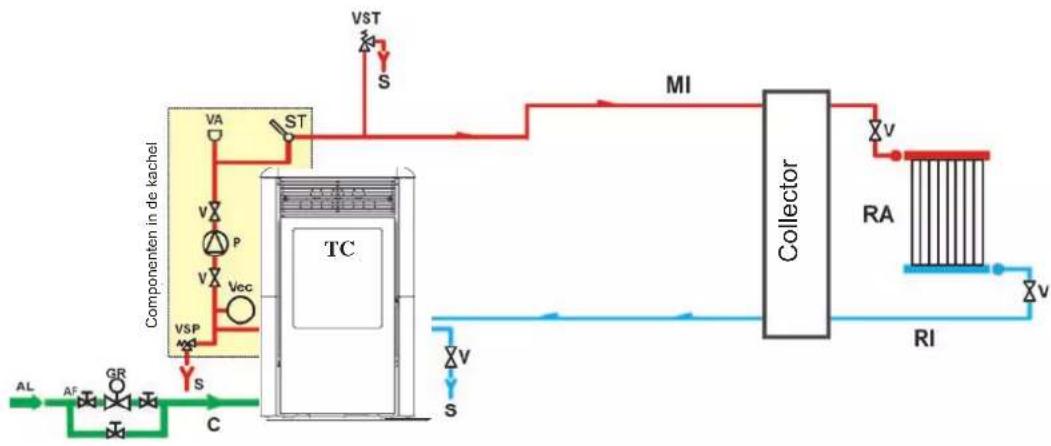

Verwarmingssysteem met thermokachel als enige warmtebron.

Dit schema is indicatief, de juiste uitvoering wordt overgelaten aan de loodgieter.

LEGENDA

AF: Koud water

AL: Voeding waternet

C: Vullen/aanvullen

GR: Drukverminderaar

MI: Toevoer naar systeem

P: Pomp (circulatiepomp)

RA: Radiatoren

RI: Retour systeem

S: Afvoer

ST: Temperatuursonde

TC: Thermokachel

V: Kogelklep

Vec: Gesloten expansievat

VSP: Veiligheidsklep

VST: Thermische afvoerklep

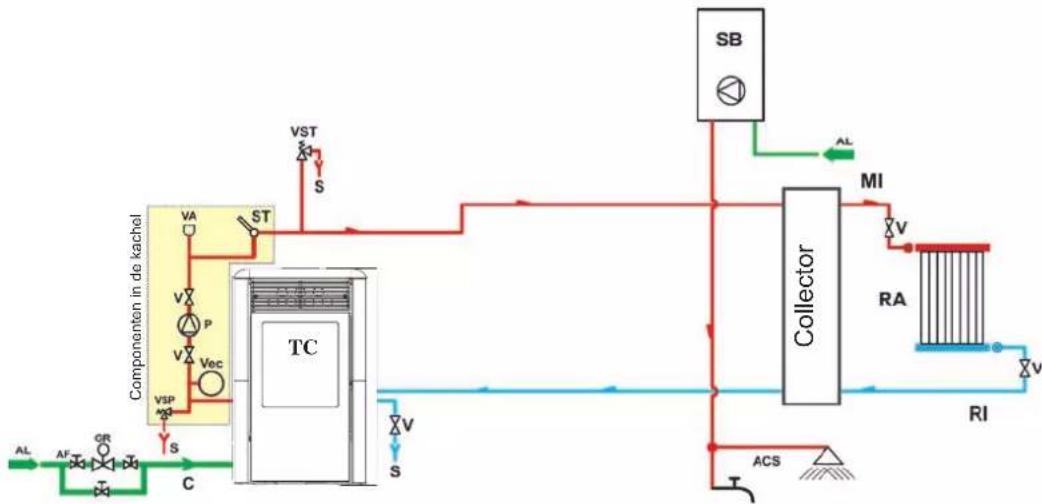

Verwarmingssysteem met combinatie van thermokachel en boiler.

Dit schema is indicatief, de juiste uitvoering wordt overgelaten aan de loodgieter.

LEGENDA

ACS: Warm water voor sanitair gebruik

AF: Koud water

AL: Voeding waternet

C: Vullen/aanvullen

GR: Drukverminderaar

MI: Toevoer naar systeem

P: Pomp (circulatiepomp)

RA: Radiatoren

RI: Retour systeem

S: Afvoer

SB: Boiler

ST: Temperatuursonde

TC: Thermokachel

V: Kogelklep

Vec: Gesloten expansievat

VSP: Veiligheidsklep

VST: Thermische afvoerklep

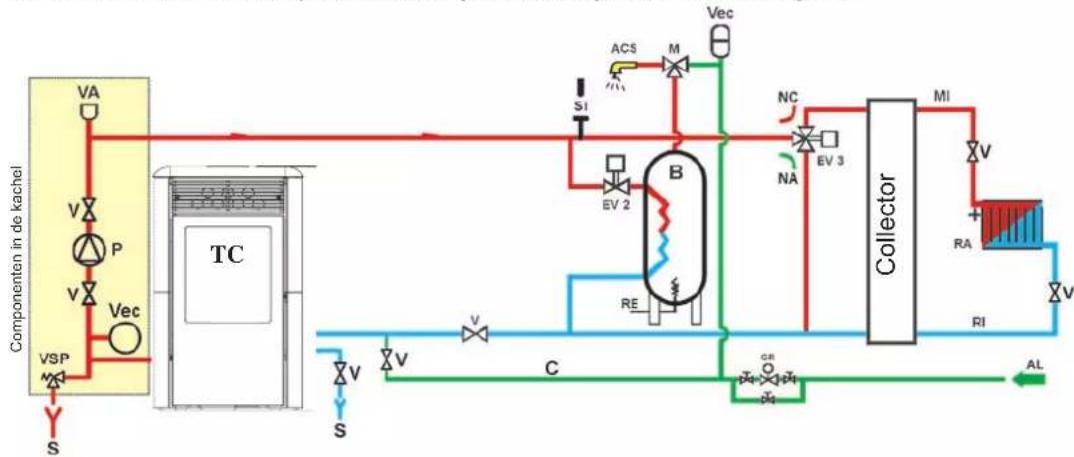

Verwarmingssysteem met thermokachel als enige warmtebron met productie van sanitair warm water d.m.v. ketel

Dit schema is indicatief, de juiste uitvoering wordt overgelaten aan de loodgieter.

LEGENDA

ACS: Warm water voor sanitair gebruik

AL: Voeding waternet

B: Boiler

C: Vullen/aanvullen

CE: Elektronische besturings-eenheid

EV2: 2-weg magneetklep

EV3: 3-weg magneetklep

NA: Normaal geopend

NC: Normaal gesloten

GR: Drukverminderaar

MI: Toevoer naar systeem

P: Pomp (circulatiepomp)

RA: Radiatoren

RI: Retour systeem

S: Afvoer

TC: Thermokachel

V: Kogelklep

Vec: Gesloten expansievat

VSP: Veiligheidsklep

ACCESSOIRES:

In de schema's op de vorige pagina's is het gebruik voorzien van accessoires die leverbaar zijn volgens de prijslijst van EDILKAMIN S.p.A.

Bovendien zijn er losse onderdelen leverbaar (warmtewisselaar, kleppen, enz.), neem hiervoor contact op met de dealer in uw buurt.

GEBRUIKSAANWIJZING

1ste ontsteking/Test ten laste van de geautoriseerde dealer van Edilkamin

De inbedrijfstelling moet uitgevoerd worden zoals voorgeschreven door de norm UNI 10683, punt 3.21.

Deze norm geeft aan welke controlewerkzaamheden moeten worden uitgevoerd om de correcte werking van het systeem te garanderen.

De technische assistentie van Edilkamin (dealer) zal tevens de thermokachelijken aan de hand van het soort pellets en de installatievoorwaarden.

Voor de activering van de garantie is de inbedrijfstelling door de dealer vereist.

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verflucht ruikt. Deze zal binnen korte tijd verdwijnen.

Voor de ontsteking dient het volgende gecontroleerd te worden:

==> De correcte installatie.
==> De elektrische voeding.
==> De hermetische sluiting van het deurtje.
==> De schone toestand van de verbrandingshaard.
==> Of de indicatie stand-by op het display weergegeven wordt (knipperende datum, brandkracht of temperatuur).

DE TANK MET PELLETS VULLEN

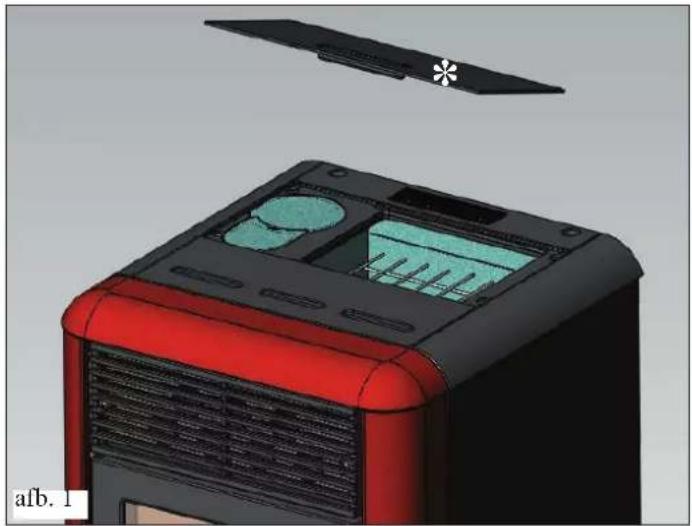

Om toegang te krijgen tot de tank dient het metalen deksel verwijderd te worden * (afb. 1).

LET OP:

Wanneer u de thermokachel vult wanneer deze in werking en dus warm is, gebruik de desbetreffende bijgeleverde handschoen.

Bij de eerste ontsteking dienen lucht en water afgevoerd te worden via de kleppen (V) onder de plaatstalen deksels (afb. 2-3).

NB: de rechter klep is pas te bereiken nadat het rechter zijpaneel verwijderd is.

IDROPOINT is ontworpen en geprogrammeerd voor de verbranding van houtpellets met een doorsnede van ongeveer 6 mm.

Pellets zijn een brandstof in de vorm van kleine cilinders, verkregen door het samenpersen van zaagsel, met hoge waarden, zonder lijm of andere vreemde materialen.

Houtpellets worden verkocht in zakken van 15 kg.

Om de werking van de thermokachel NIET in gevaar te brengen, is het noodzakelijk dat u er GEEN ander materiaal in verbrandt.

Het gebruik van andere materialen (samengeperst hout), dat door laboratoriumtests kan worden aangetoond, heeft tot gevolg dat de garantie vervalt.

EDILKAMIN heeft de producten zodanig ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van pellets met de volgende eigenschappen:

doorsnede: 6 mm

max. lengte: 40 mm

max. vochtigheid: 8%

calorisch rendement: minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de thermokachel (zoals de ijking die de dealer uitvoert op het moment van de eerste ontsteking).

Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement, storingen in de werking, blokkeringen wegens verstoppingen, bevuild glas, onverbrande pelletkorrels, enz.

Een eenvoudige analyse van de pelletkorrels kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffig, zeer variabele lengtes en aanwezigheid van vreemde materialen.

GEBRUIKSAANWIJZING

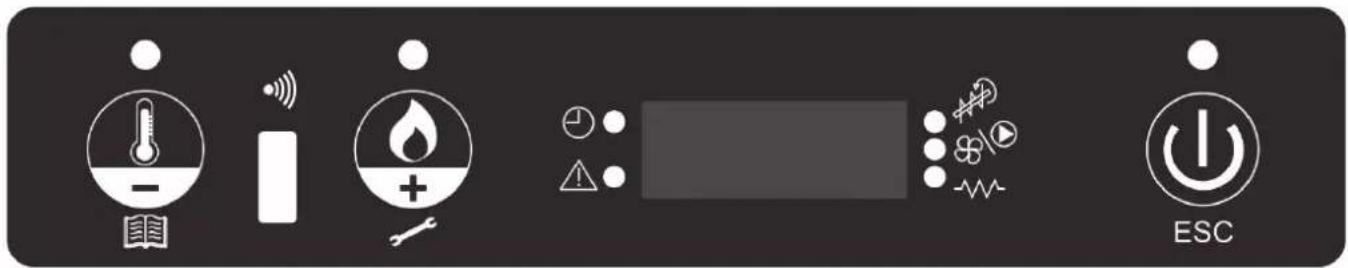

SYNOPTISCH PANEEL

toets om de gewenste omgevingstemperatuur (AIR) in te stellen of om het menu te openen

toets voor instelling van de watertemperatuur (H₂O)

toets voor het in- en uitschakelen of het bevestigen/ sluiten van een menu

geeft aan dat de chronothermostaat geprogrammeerd is voor automatische ontstekingen op bepaalde momenten

geeft een alarmtoestand aan

geeft aan dat de reductiemotor van de pellets werkt

geeft aan dat de pomp werkt

geeft aan dat de bougie werkt

BESCHRIJVING VAN DE MENU'S

- Om toegang te krijgen tot het menu, houd de toets 2 seconden ingedrukt (de led dooft).

Wanneer u op de toets de toets dredverschijnt het volgende menu:

- M1: Klok instellen

- M2: Chrono instellen

- M3: Taal

- M4: Stand-by

- M5: Eerste lading

- M6: Status

- M7: Technische afstellingen (dealer)

- M8: Soort pellets (dealer)

- M9: Sluiten

- Om het gewenste menu te bevestigen, druk op de toets

- Om terug te keren naar het vorige menu, houd de toets 3 seconden ingedrukt.

- Om het menu te sluiten, houd de toets 102 seconden ingedrukt.

ONTSTEKING/UITDOVING

Om de thermokachel aan of uit te schakelen, houd de toets 3 seconden ingedrukt.

Led aan thermokachel in werking

Knipperende led thermokachel in uitdovingsfase of alarm Led uit thermokachel gedoofd

WERKING

De thermokachel kan op twee verschillende manieren werken:

• HANDMATIG:

In de HANDMATIGE modus stelt u de watertemperatuur in waarmee u de thermokachel wilt laten werken, onafhankelijk van de temperatuur in de ruimte waarin de thermokachel geïnstalleerd is.

Afhankelijk van de watertemperatuur moduleert de thermokachel zelfstandig het werkvermogen, om de ingestelde temperatuur te bereiken of te handhaven.

Om de HANDMATIGE modus te selecteren,

druk op de toets (de led gaat branden). De tekst 'AIR' verschijnt nu, samen met de aanduiding van de temperatuur.

Door op de toets drukken kunt u de temperatuur verho-gen totdat op het display de aanduiding 'MAN' (meer dan 40°) verschijnt.

Om de watertemperatuur in te stellen, druk op de toets led gaat branden). De tekst 'H₂O' verschijnt nu.

Met behulp van de toets 1 de toets ka 2 watertemperatuur worden gewijzigd om de gewenste temperatuur te bereiken.

- AUTOMATISCH

In de AUTOMATISCHE modus kunt u de watertemperatuur en de doeltemperatuur instellen die u wilt bereiken in de ruimte waar de thermokachel geïnstalleerd is.

Wanneer de thermokachel de gewenste omgevingstemperatuur (AIR) of watertemperatuur (H₂O) bereikt, schakelt hij automatisch over op het minimale vermogen.

de set omgevingstemperatuur (AIR) in te stellen, druk op (de led gaat branden). De werkingstemperatuur op dat moment wordt weergegeven.

Met behulp van de toets de toets kan temperatuur worden gewijzigd om de gewenste temperatuur te bereiken.

GEBRUIKSAANWIJZING

DE VULSCHROEF VULLEN (alleen wanneer er zich helemaal geen pellets meer in de thermokachel bevinden)

Om de vulschroef te vullen, dient u het MENU te openen, de toets 2 seconden ingedrukt te houden en op de toets te drukken totdat op het display de aanduiding "M5 eerste lading" verschijnt.

Druk op de toets 🏠 om te bevestigen en druk vervolgens op de toets 🏠 om de functie te activeren. Dit mag alleen worden gedaan wanneer de thermokachel gedoofd en volledig afgekoeld is.

Opmerking: tijdens deze fase blijft de rookverwijderaar ingeschakeld.

STAND-BYFUNCTIE

Als deze functie geactiveerd is, kan de thermokachel worden uitgedoofd wanneer de gewenste omgevingstemperatuur met 0,5 °C overschreden wordt, na een vooraf ingestelde tijd van 10 minuten (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie).

Op het display verschijnt de aanduiding "GO STBY" met het aantal resterende minuten voordat de kachel uitdooft.

Deze functie is voorzien in de 'AUTOMATISCHE' of 'HANDMATIGE' werking en wanneer er een externe thermostaat geïnstalleerd is.

Wanneer de omgevingstemperatuur 2 °C onder de ingestelde drempelwaarde daalt, wordt de thermokachel opnieuw ingeschakeld (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie).

Houd gedurende 3 seconden de toets ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen”. Druk om te bevestigen op de toets totdat de aanduiding “M4 stand by” op het display verschijnt. Druk op de toets om te bevestigen.

Druk op de toets "ON" te selecteren. Druk op de toets on bevestigen.

Om het menu “M4 stand-by” te sluiten, houd de toets geveer 6 seconden ingedrukt.

Houd gedurende ongeveer 2 seconden de toets ingedrukt. Op het display verschijnt de aanduiding "M1 klok instellen". Druk op de toets te bevestigen.

Achtereenvolgens verschijnen de volgende gegevens: dag van de week, uren, minuten, dag, maand, jaar

Zij kunnen gewijzigd worden door op de toets of de toets te drukken. Druk op de toets on te bevestigen.

Om het menu “M1 klok instellen” te sluiten, houd de toets geveer 6 seconden ingedrukt.

EXTERNE THERMOSTAAT

De externe thermostaat dient met het blauwe kabeltje (optie, code 640560) aangesloten te worden op de seriële poort op de achterwand van de thermokachel. Het contact dient potentiaalvrij en normaal geopend te zijn (bv. in geval van een omgevingsthermostaat):

- Geopend contact = de omgevingstemperatuur is bereikt

- Gesloten contact = de omgevingstemperatuur is niet bereikt

Om de modus ‘T-E’ (externe thermostaat) te selecteren, druk op de toets 📁 (de led gaat branden). Door op de toets 📋 drukken kunt u de temperatuur verhogen totdat op het display de aanduiding ‘T-E’ (externe thermostaat) (minder dan 6°) verschijnt.

Opmerking: Wanneer de thermokachel uitgeschakeld is, kan de externe thermostaat de thermokachel in geen geval aan- of uitschakelen.

Wanneer u de thermokachel wilt uitschakelen of inschakelen buiten de uren van de chrono of de ingestelde uren van de 'T-E'

(externe thermostaat) dient u altijd de toets gebruiken.

CHRONOTHERMOSTAAT VOOR DE DAGELIJKSE/WEKELIJKSE PROGRAMMERING

Er zijn 3 programmeringsmodi voorzien (dagelijks, wekelijks, weekend). Elke modus is onafhankelijk, waardoor er talloze combinaties mogelijk zijn, afhankelijk van uw eisen (de uren kunnen geregeld worden in stappen van 10 minuten).

Houd de toets 2 seconden ingedrukt, op het display verschijnt de aanduiding “M1 klok instellen” (de led dooft).

Druk op de toets 🖱️ totdat de aanduiding “M2 chrono instellen” op het display verschijnt. Druk op de toets 🖱️ om te bevestigen.

Om de 3 programmeringsmodi (dagelijks, wekelijks, weekend) weer te geven, druk op de toets of op de toets

GEBRUIKSAANWIJZING

Druk op de toets ESC om te bevestigen.

Doorloop het volgende menu (standaard ingesteld op OFF):

• M2-1: chronothermostaat activeren
• M2-2: dag progr
• M2-3: week progr
• M2-4: weekend progr
• M2-5: sluiten

Kies het gewenste menu en bevestig door op de toets 📁 drukken.

Om de ontsteking en het uitdoven van de thermokachel en de tijdvariaties in te stellen, druk op de toets of op de toets

Druk op de toets te bevestigen.

Om de programmeringsmodus te verlaten, houd de toets gedurende 6 seconden ingedrukt.

Dagelijkse programmering:

mogelijkheid tot 2 ontstekingen/uitdovingen per dag die elke dag van de week herhaald worden:

Voorbeeld: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00

Wekelijkse programmering:

mogelijkheid tot 4 ontstekingen/uitdovingen per dag, waarbij u de dagen van de week kunt kiezen, bijvoorbeeld:

start1 06:00 stop1 08:00	start2 07:00 stop2 10:00	start3 14:00 stop3 17:00	start4 19:00 stop3 22:00
maandag ondinsdag onwoensdag offdonderdag onvrijdag onzaterdag offzondag off	maandag offdinsdag offwoensdag ondonderdag offvrijdag offzaterdag offzondag off	maandag ondinsdag onwoensdag offdonderdag offvrijdag offzaterdag onzondag on	maandag ondinsdag onwoensdag ondonderdag onvrijdag onzaterdag onzondag on

Weekendprogrammering:

mogelijkheid tot 2 ontstekingen/uitdovingen tijdens het weekend:

Voorbeeld: start1 weekend 07:00 stop1 weekend 11:30

Voorbeeld: start2 weekend 14:20 stop2 weekend 23:50

AFSTANDSBEDIENING

LEGENDA SYMBOLEN

3: toets voor het inschakelen/uitschakelen, gedurende 2 seconden ingedrukt houden (een korte pieptoon bevestigt de inschakeling ervan, een lange pieptoon bevestigt de uitschakeling ervan)

1: toets om de gewenste kamertemperatuur te verhogen (SET KAMER)
2: toets om de gewenste kamertemperatuur te verlagen
6: toets om de watertemperatuur te verhogen (SET WATER)
5: toets om de watertemperatuur te verlagen
4: toets om het menu te openen

- De afstandsbediening produceert een infrarood signaal.

De signaaltransmissieled moet zichtbaar zijn voor de ontvangstled van de kachel om een correcte doorgave mogelijk te maken. In een vrij veld zonder obstakels kan een afstand van 4-5 m worden overbrugd.

- De afstandsbediening functioneert met een 3V alkaline batterij. De levensduur van de batterij hangt af van het gebruik, maar zal in ieder geval ruimschoots meegaan voor het gebruik van een gemiddelde gebruiker tijdens een winterseizoen.

Verwijder het klepje Y van de batterijhouder als u de batterij moet vervangen.

Verwijder de lege batterij in overeenstemming met de van kracht zijnde voorschriften.

• De afstandsbediening moet met een vochtige doek gereinigd worden. Voorkom dat u reinigingsmiddelen of vloeistoffen direct op de afstandsbediening sproeit. Maak in ieder geval gebruik van neutrale reinigingsmiddelen zonder van agressieve stoffen.
• Behandel de afstandbediening voorzichtig: hij kan beschadigd raken als u hem laat vallen.

1 2 3 4 5 6 7 Y

OPMERKINGEN:

• Bedrijfstemperatuur: 0-40 °C
• Bewaartemperatuur: -10/+50 °C
• Bedrijfsvochtigheid: 20-90% R.V. zonder condensvorming
• Beschermingsgraad: IP 40
• Gewicht met batterij: 15 gr

ONDERHOUD

Koppel altijd de stekker los van het elektriciteitsnet vooraleer u enig onderhoud uitvoert.

Een regelmatig onderhoud is de basis van een goede werking van de thermokachel.

IN HET GEVAL VAN GEBREKKIG ONDERHOUD kan de thermokachel niet goed werken.

Eventuele problemen die veroorzaakt worden door een gebrekkig onderhoud hebben tot gevolg dat de garantie vervalt.

DAGELIJKS ONDERHOUD

De volgende handelingen moeten uitgevoerd worden wanneer de thermokachel uitgedoofd, koud en losgekoppeld van het elektriciteitsnet is.

• Moet uitgevoerd worden met behulp van een stofzuiger (zie optionals op pag. 308).
• De volledige procedure duurt slechts enkele minuten.

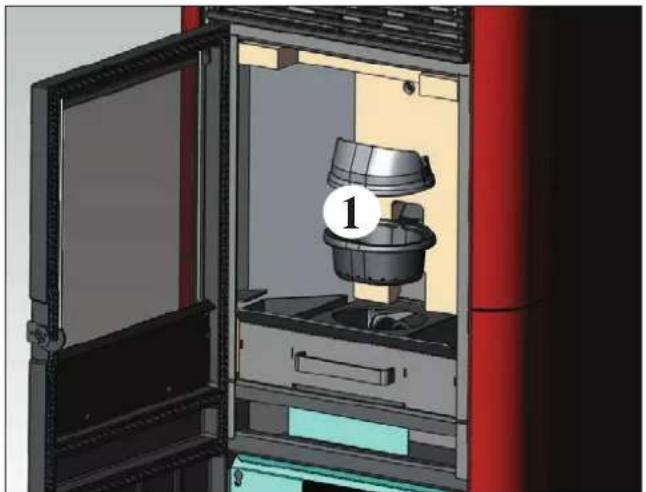

• Open de deur, haal de verbrandingshaard eruit (1 - afb. A) en gooi de resten in de aslade (2 - afb. B).

• GOOI DE RESTEN NIET IN DE PELLETTANK.

- Haal de aslade eruit en maak hem leeg (2 - afb. B) in een niet ontvlambare bak (de as kan nog warmte delen en/of sintels bevatten).

- Maak binnenin de haard, de vuurplaat en de ruimte rondom de verbrandingshaard waar de as valt schoon met een aszuiger.

- Verwijder de verbrandingshaard (1 - afb. A) en borstel hem schoon hem met het bijgeleverde borsteltje. Maak de eventueel verstopte gaten voor de verbrandingslucht schoon.

- Maak de verbrandingshaard en de randen van de verbrandingshaard die in contact komen met de basis schoon met een aszuiger.

- Reinig, indien nodig, het glas (als het koud is).

Zuig nooit warme as op. Dit heeft nadelige gevolgen voor de stofzuiger en verhoogt het risico op brand in de woning.

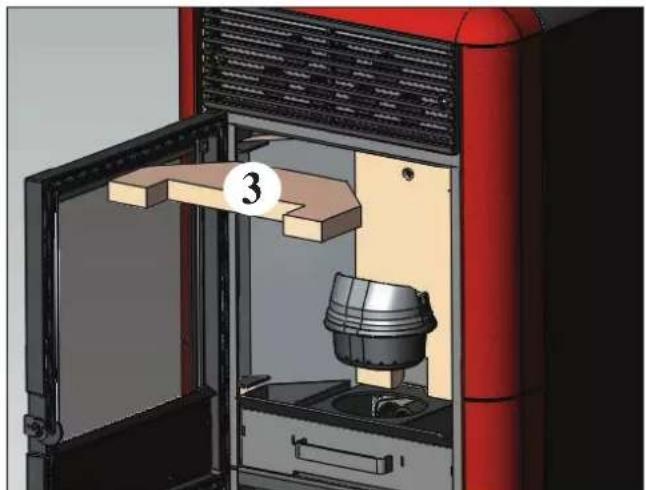

• Haal de bovenkant eraf (3 - afb. C), beweeg de borstels (6 - afb. D) en gooi de resten in de aslade (2 - afb. B).
• Maak de pellettank leeg en maak de bodem schoon met de stofzuiger.

SEIZOENSGEBONDEN ONDERHOUD (bestemd voor de dealer)

• Volledige interne en externe reiniging
• Grondige reiniging van de buizen in het rooster van de warme-luchtuitgang boven aan de voorkant van de thermokachel
- Grondige reiniging en het verwijderen van de afzettingen van de verbrandingshaard en de bijbehorende ruimte
- Reiniging van de rookverwijderaar, mechanische controle van de speling en de bevestigingen
- Reiniging van het rookgaskanaal (vervanging van de pakking van de rookgasafvoer)
- Reiniging van de rookgasafvoerleiding
- Reiniging van de ruimte waar zich de ventilator voor de rookgasafvoer bevindt, reiniging van de drukschakelaar, controle van het thermokoppel.
- Reiniging, inspectie en verwijderen van de aanslag in de ruimte waar zich de ontstekingsweerstand bevindt, eventuele vervanging van de weerstand
- Reiniging/controle van het synoptische paneel
- Visuele inspectie van de elektriciteitskabels, de aansluitingen en de voedingskabel
- Reiniging van de pellettank en spelingcontrole van het samenstel van vulschroef en reductiemotor
• Vervanging van de deurpakking
- Functionele test, vullen van de vulschroef, ontsteking, werking gedurende 10 minuten en uitdoven

Wanneer de thermokachel intens gebruikt wordt, is het raadzaam het rookgaskanaal om de 3 maanden te reinigen.

LET OP!!!

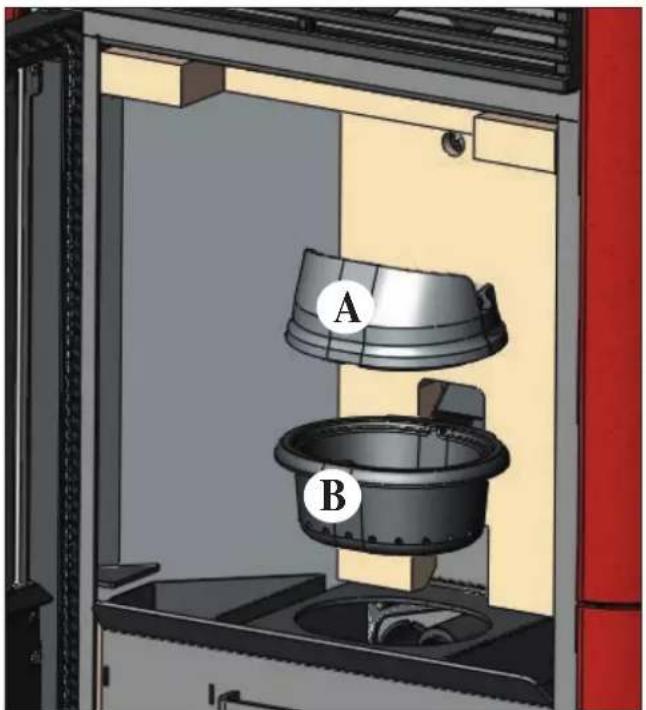

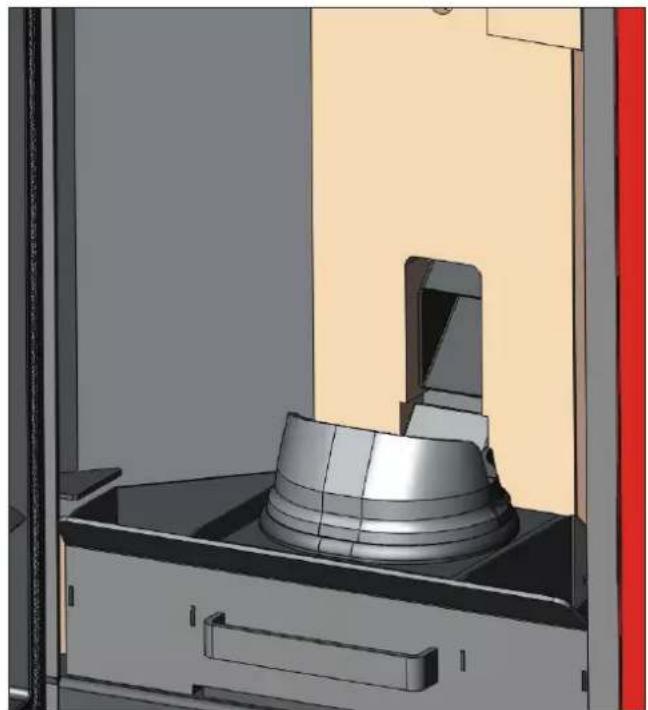

Wanneer na de normale reiniging de bovenkant van de verbrandingshaard (A) (afb. 1) en de onderkant van de verbrandingshaard (B) (afb. 1) NIET CORRECT aan elkaar gekoppeld worden, kan dit de werking van de thermokachel negatief beïnvloeden.

Controleer dus voor de ontsteking van de thermokachel of de delen van de verbrandingshaard correct aan elkaar gekoppeld zijn (afb. 2), zonder as of onverbrande pelletkorrels op de contactrand.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

A B

afb. 1 afb. 2

In geval van problemen wordt de thermokachel automatisch uitgeschakeld waarbij de uitdovingsprocedure uitgevoerd wordt. Op het display verschijnt er een aanduiding met betrekking tot de reden van de uitdoving (zie hieronder voor de verschillende aanduidingen).

Koppel nooit de stekker los tijdens de uitdovingsfase, wanneer deze het gevolg is van een blokkering.

Wanneer er een blokkering is opgetreden, dan dient om de thermokachel weer te starten de uitschakelingsprocedure

plaats te vinden (15 minuten met akoestisch signaal). Druk vervolgens op de toets ESC.

Ontsteek de thermokachel niet opnieuw voordat u de oorzaak van de blokkering heeft geverifieerd en de verbrandingshaard heeft SCHOONGEMAAKT/LEEGGEMAAKT.

AANDUIDINGEN VAN EVENTUELE OORZAKEN VAN BLOKKERINGEN, AANWIJZINGEN EN OPLOSSINGEN:

AL1 black out (dit is geen defect van de thermokachel) (treedt op wanneer er een stroomonderbreking van meer dan 5 seconden optreedt)

De thermokachel is voorzien van een 'black-out'-functie. Wanneer er een stroomonderbreking plaatsvindt die minder dan 5 seconden duurt, wordt de thermokachel opnieuw aangestoken en keert hij terug naar de functie die actief was vóór de uitdoving.

Wanneer de stroomonderbreking langer duurt, schakelt de thermokachel over op 'black-out' en de afkoelingsfase.

Hier volgt een lijst van de verschillende mogelijkheden:

Staat kachel voor de black out Duur onderbreking minder	dan 10” Duur onderbreking meer dan 10”
OFF OFF OFF
VOORLADEN BLACK-OUT BLACK-OUT
ONTSTEKING BLACK-OUT BLACK-OUT
START START STAND-BY, DAN NIEUWE ONTSTEKING
WERKING WERKING STAND-BY, DAN NIEUWE ONTSTEKING
EINDSCHOONMAAK	EINDSCHOONMAAK	EINDSCHOONMAAK
STAND-BY	STAND-BY	STAND-BY
ALARM	ALARM	ALARM
ALARMGEHEUGEN	ALARMGEHEUGEN	ALARMGEHEUGEN

AL2 defecte rooksonde (wanneer de thermokachel de sonde niet langer leest)

• Thermokoppel defect
• Thermokoppel losgekoppeld
- Temperatuur rookgas buiten het meetbereik

AL3 hot rookgassen (wanneer de temperatuur van de rookgassen de veiligheidstemperatuur overschrijdt)

• Verstopte schoorsteen
• Foutieve installatie
  • Thermokachel verstopt
• Hoge pelletlading, controleer de pelletregeling (dealer)

OPMERKING: de aanduiding 'hot rookgassen' verschijnt wanneer de eerste alarmdrempel van 250° overschreden wordt. De thermokachel wordt gemoduleerd. Alleen wanneer er een temperatuur van 270° bereikt wordt, schakelt de thermokachel over op de alarmstatus en wordt hij uitgeschakeld.

AL4 afzuiger defect (wanneer de rookgasmotor defect is)

• Geblokkeerde rookgasmotor
- Defecte toerensensor
- Defecte rookgasmotor
- Interventie thermostaat rookgasmotor

AL5 geen ontsteking (wanneer de temperatuur van de rookgassen tijdens de ontstekingsfase het minimumniveau niet overschrijdt)

• Waarschijnlijk defecte bougie
- Vuile verbrandingshaard of te veel pellets
- De tank bevat geen pellets meer
- Controleer de veiligheidsthermostaat van de pellets (automatische blokkeringsopheffing)
• Verstopte schoorsteen

AL6 geen pellet (wanneer er geen pellets meer zijn)

• De pellettank is leeg
  • Defecte reductiemotor
  • Verstopte leiding/vulschroef
  • Lage pelletlading, controleer de pelletregeling

ADVIES VOOR MOGELIJKE PROBLEMEN

AL7 thermische veiligheid (wanneer de veiligheidsthermostaat, die in contact staat met de tank, ingeschakeld wordt omwille van een te hoge temperatuur in de pellettank)

- Te grote lading pellets

AL8 geen depressie (wanneer er onvoldoende trek is in de koude-luchtzuigingsleiding)

• Verstopte leiding koude lucht
- Defecte drukschakelaar
• Verstopte siliconenleiding

AL9 watersonde (wanneer de thermokachel de sonde niet langer leest)

• Watersonde defect
  • Watersonde losgekoppeld

ALA hot water (treedt op wanneer de watertemperatuur in de ketel hoger is dan 90°)

• Controleer het hydraulische systeem
• Controleer of er lucht in het circuit zit
• Controleer de kleppen/kranen van het circuit
• Controleer of de thermokachel schoon is
• Controleer de schoorsteen
• Neem contact op met de dealer

FAQ

Op de volgende vragen wordt in het kort antwoord gegeven, raadpleeg voor meer informatie de overige pagina's van dit boekje.

1) Welke voorbereidingen zijn er nodig om de thermokachel te kunnen installeren?

Rookgasafvoer met een doorsnede van minstens 80 mm.

Luchtinlaat in de ruimte van minstens 80 cm².

Toevoer- en retouraansluiting op de collector 3/4" G.

Afvoer op de riolering voor de overdrukklep 3/4" G.

Vulaansluiting 34 " G.

Elektrische aansluiting op een systeem dat aan de voorschriften voldoet, met een magnetothermische schakelaar van 230V +/-10%, 50 Hz.

Beoordelen of het primaire watercircuit gescheiden moet worden van het secundaire.

2) Kan ik de thermokachel laten werken zonder water?

NEE. Gebruik van de thermokachel zonder water is schadelijk voor het apparaat.

3) Geeft de thermokachel warme lucht af?

NEE. Het grootste deel van de geproduceerde warmte wordt overgedragen aan het water.

De thermokachel straalt een miniem deel van zijn warmte uit via het glas van de haard in de ruimte waar hij geïnstalleerd is.

4) Kan ik de toevoer en retour van thermokachel rechtstreeks verbinden met een radiator?

NEE, net zoals bij alle andere ketels is verbinding nodig met een collector, van waaruit het water vervolgens wordt gedistribueerd naar de radiatoren.

5) Levert de thermokachel ook sanitair warm water?

Het is mogelijk om warm water voor sanitair gebruik te produceren, afhankelijk van het vermogen van de thermokachel en het hydraulische systeem.

6) Kan ik het rookgas van de thermokachel rechtstreeks afvoeren via de muur?

NEE, volgens de voorschriften (Italiaanse norm UNI 10683) moet de afvoer het hoogste punt van het dak bereiken, en voor een goede werking is er hoe dan ook een verticaal gedeelte van minstens 1,5 meter nodig; dit moet voorkomen dat er in het geval van een black-out of bij wind ook maar een geringe hoeveelheid rook in de installatieruimte kan komen.

7) Is er een luchtinlaat nodig in de installatieruimte?

Ja, om de lucht die de thermokachel voor de verbranding gebruikt te verversen; de rookverwijderaar zuigt namelijk lucht uit de ruimte aan en voert deze in de verbrandingshaard.

8) Wat moet ik instellen op het display van de thermokachel?

De gewenste watertemperatuur of de temperatuur in de ruimte; de thermokachel moduleert de brandkracht dienovereenkomstig om de temperatuur te bereiken of te handhaven.

Voor kleine installaties is het mogelijk een werkmodus in te stellen die uitdovingen en ontstekingen van de thermokachel uitvoert afhankelijk van de bereikte watertemperatuur.

9) Om de hoeveel tijd moet ik de verbrandingshaard schoonmaken?

Vóór iedere ontsteking, bij uitgeschakelde, koude thermokachel.

10) Moet ik de pellettank schoonzuigen?

Ja, minstens eenmaal per maand en als de thermokachel lange tijd niet wordt gebruikt.

11) Kan ik behalve pellets ook andere brandstoffen verbranden?

NEE. De thermokachel is ontworpen voor het verbranden van houtpellets met een doorsnede van 6 mm, ander materiaal kan de thermokachel beschadigen.

CHECKLIST

Te integreren met een complete bestudering van het blad met technische gegevens

Plaatsing en installatie

• Inbedrijfstelling uitgevoerd door een erkende dealer die de garantie en de handleiding voor het onderhoud heeft afgeleverd
- Ventilatie van de installatieruimte
- Het rookgaskanaal/de schoorsteen wordt uitsluitend voor de thermokachel gebruikt
- het rookgaskanaal heeft: maximaal 2 bochten is horizontaal max. 2 meter lang
- schoorsteenpot buiten het bereik van het terugstroomgebied
- de afvoerbuizen zijn gemaakt van passend materiaal (roestvrij staal wordt aangeraden)
- In het geval van doorgang van brandbare materialen (bv. hout), zijn alle nodige voorzorgsmaatregelen genomen om brand te voorkomen

Gebruik

• De gebruikte pellets zijn van goede kwaliteit en zijn niet vochtig
• De verbrandingshaard en de aslade zijn schoon en correct geplaatst
• De deur is goed gesloten
• De verbrandingshaard bevindt zich in de daarvoor bestemde ruimte

ONTHOUD DAT U DE VERBRANDINGSHAARD MOET SCHOONZUIGEN VOORDAT U DE KACHEL AANSTEEKT Probeer de thermokachel NIET opnieuw aan te steken als dit eerder niet gelukt is. Maak eerst de verbrandingshaard leeg
