GEBRUIKSAANWIJZING LAGUNA W 25-35 EDILKAMIN

NL Installatie, gebruik en onderhoud

pag. 2

page 42

pag. 82

pág. 122

S. 162

pag. 202

Gentile Signora / Egregio Signore

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw VERKOPER waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

EDILKAMIN S.p.A. met maatschappelijke zetel te Via Vincenzo Monti 47 - 20123 Milaan – SOFI- Nummer BTW nummer 00192220192

verklaart onder eigen verantwoordelijkheid: De houtketel voldoet aan Machinerichtlijn 89/106/EEG (Bouwproducten)

HOUTketel met het commerciële merk EDILKA-MIN, genaamd LAGUNA W

SERIENUMMER: Ref. Gegevensplaatje BOUWJAAR: Ref. Gegevensplaatje

De conformiteit met de vereisten van de Richtlijn 89/106/EEG wordt tevens bepaald door de conformiteit met de Europese norm: EN 303-5:1999

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafi sch en geometrisch indicatief.

INHOUDSOPGAVE

VEILIGHEIDSINFORMATIE.... 204

ALGEMENE INFORMATIE.... 205

INSTALLATIE 210

GEBRUIKSAANWIJZINGEN 222

ONDERHOUD.... 236

TIPS IN HET GEVAL VAN MOGELIJKE STORINGEN.... 239

SLOOP EN VERWERKING.... 240

OPMERKINGEN 241

VEILIGHEIDSINFORMATIE

ALGEMENE WAARSCHUWINGENVOOR DE GEBRUIKER

• De gebruiksaanwijzing is een integraal onderdeel van het product:zorg ervoor dat deze altijd bij de haard blijft, zodat het kan worden geraadpleegd door de gebruiker, installateur of degene die voor de installatie verantwoordelijk is.
• Deze handleiding dient vóór het uitvoeren van enige handeling aandachtig gelezen te worden.
• De gebruiksaanwijzing dient met zorg te worden bewaard voor latere raadpleging.
• Laat de test uitvoeren door een dealer - erkend door EDILKAMIN (CAT), volgens hetgeen staat beschreven in deze handleiding, en met inachtneming van de lokale regelgeving, en de nationale en Europese normen.
• Voor installatie is het in Italië noodzakelijk dat de norm van de verklaring van overeenstemming wordt geraadpleegd, op grond van het Ministerieel Besluit 37/2008 (ex Wet 46/90) en volgens de normen NEN 10683 en NEN 10412-2.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade aan zaken, personen of dieren, die te wijten is een een verkeerde installatie of onjuist gebruik van het product.
• Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige reiniging-onderhoudswerkzaamheid uitvoert en/of koppel het product los van het hydraulisch systeem via de onderbrekingsorganen.
• Bij een storing en/of slechte werking het apparaat uitschakelen vandoor, af te zien van elke poging tot reparatie of tussenkomst.
• Een eventuele reparatie mag uitsluitend worden uitgevoerd door een dealer - erkend door EDILKAMIN (CAT), en er mogen alleen origine-le reserveonderdelen worden gebruikt.
• Het is verboden om de haard te laten gebruiken door kinderen of niet-begeleide gehandicapte personen.
• Sluit het product aan op een stopcontact volgens de norm met spanning 230 V – 50 Hz.
• Sluit het product op het verwarmingssysteem aan, het kan niet onder geen beding worden gebruikt zonder de hydraulische aansluiting en zonder wateraanvoer.

• Controleer of het elektrisch systeem en de poorten voldoende capaciteit hebben om tegen de maximale stroomopname van het product, zoals beschreven in deze handleiding, bestand te zijn.

• Zorg ervoor dat de installatieruimte van het product geschikt is en de minimale ventilatie-openingen heeft, zoals voorgeschreven door de geldende regelgeving.

• Elke onbevoegde manipulatie, vervanging en / of wijziging van de onderdelen van het product kan gevaar voor de veiligheid van de gebruiker veroorzaken en ontslaat de fabrikant van elke aansprakelijkheid.
• Met elke manipulatie, vervanging of wijziging van de elektronische gedeelte, anders dan vermeld in de handleiding, vervalt de garantie.
• De warme as kan niet bij het huisvuil worden afgevoerd of onbeheerd worden achtergelaten.
• Het is verboden om wijzigingen aan te brengen aan de veiligheidssystemen of afstellingen.
• Niet aan de elektrische kabels trekken, ze buigen of losmaken.
• Het is verboden om tijdens het gebruik te knoeien met brandbare of explosieve stoffen in de buurt van de ketel.
• Gebruik het product uitsluitend op de wijze waarvoor het ontworpen is.

ALGEMENE INFORMATIE

De ketel wordt compleet met alle elektrische, mechanische en hydraulische onderdelen geleverd en getest in de fabriek.

OPMERKING

- Controleer nadat het product is uitgepakt de integriteit en de volledigheid van de inhoud (handleiding reinigingsaccessoires, garantieboekje, technische gegevens).

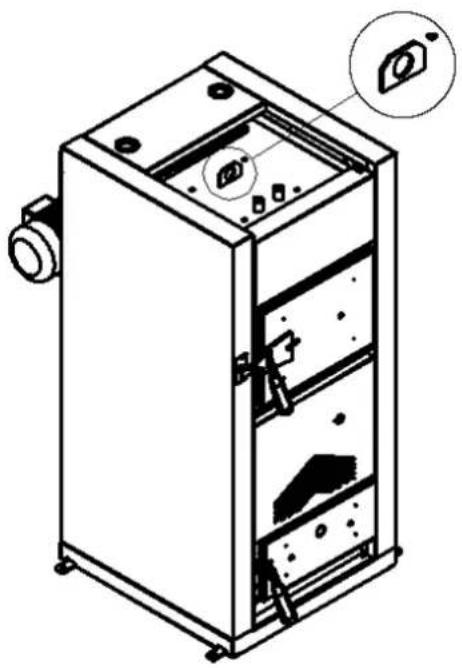

- Het serienummer, noodzakelijk om de haard te kunnen identifi ceren, staat aangegeven op: - op de verpakking - op het garantieboekje - op het plaatje aan de achterkant van het apparaat;

De ketel dient altijd verticaal te worden verplaatst, door middel van handmatige of mechanische heftrucks, die het frame waarop deze is verpakt of de ketel zelf rechtstreeks kunnen tillen.

De ketel is voorzien van een hijshaak, zoals getoond in de afbeelding.

De ketel is ontworpen voor de productie van warm water, met vaste biomassa in de vorm van hout als brandstof.

De ketel is ontworpen en gefabriceerd volgens de norm EN 303-5.

De ketel is ontworpen voor aansluiting op verwarmingssystemen.

Hieronder een korte beschrijving van het werkingsprincipe van de ketel.

Verbranding vindt plaats door middel van de ventilator (of rookafzuiginstallatie); de ketel werkt in onderdruk en met vlam inversie voor vergassing, voor een maximaal verbrandingsrendement. Het vermogen wordt gemoduleerd door een ventilator, aan de rookafvoer, afhankelijk van de temperatuur ervan, en ook van de bedrijfstemperatuur van de ingestelde ketel. Het hout wordt door de operator handmatig geladen, door middel van een deurtje; wanneer deze wordt geopend wordt de ventilator op volle snelheid gebracht, om de rook uit de verbrandingskamer te laten gaan.

De verbrandingskamer wordt ondergedompeld in het water in de holte. De warmte wordt uitgewisseld door geleiding en straling door de vlam en door convectie via het parcours dat de rook naar het schoorsteenkanaal voert.

Het opgewarmde water stroomt in het systeem door middel van de circulatiepomp (niet inbegrepen).

De haard is voorzien van een:

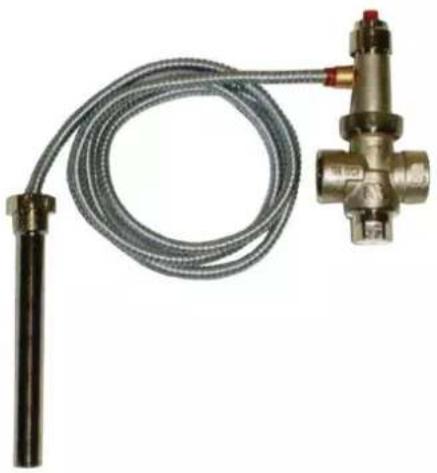

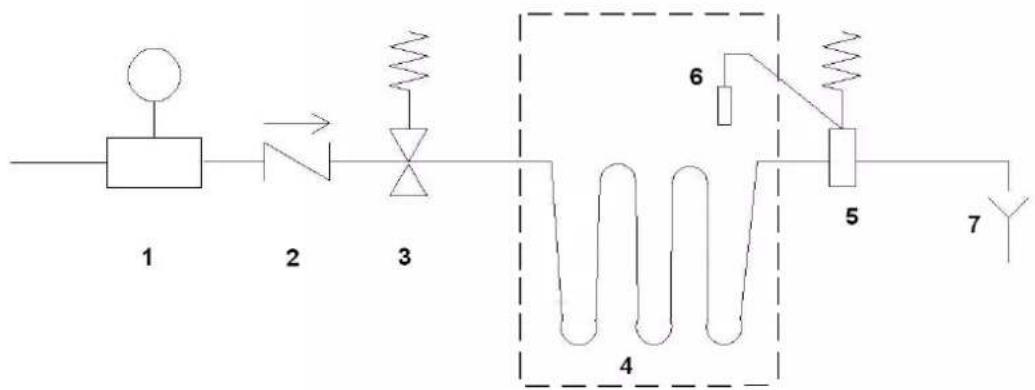

• Veiligheidswarmtewisselaar
- By-pass rookgas op de opening van de laadruimte

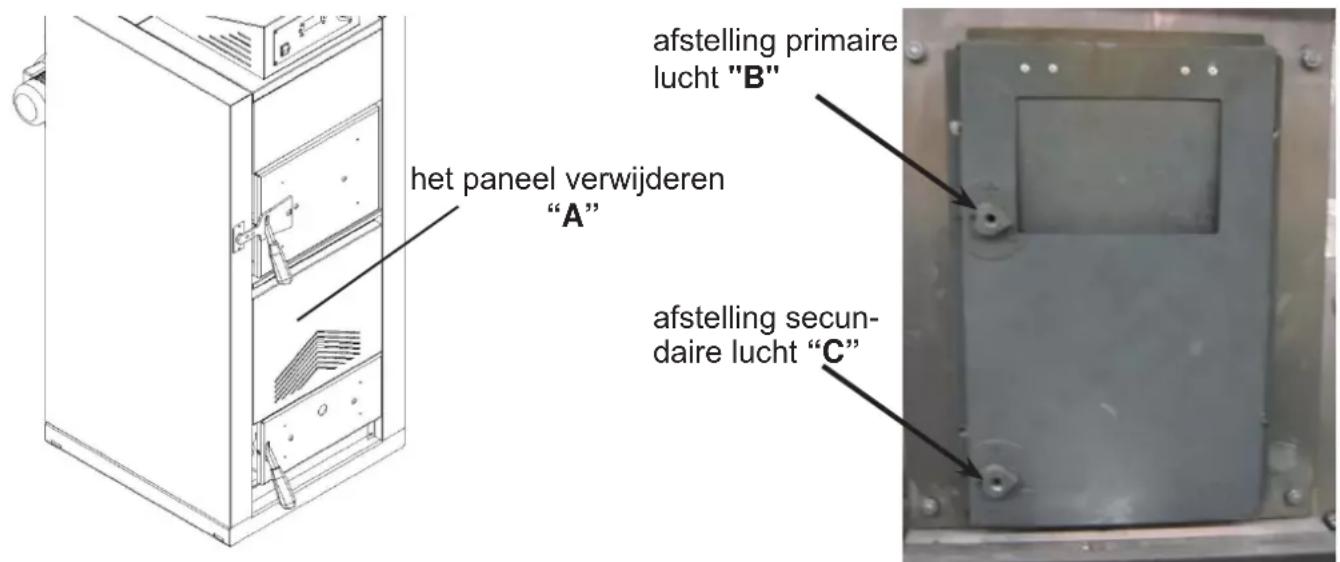

- Afsluitklep primaire en secundaire lucht
- Hittebestendige katalysator
- Isolatie mantels
- Accessoires voor reiniging leidingsysteem

GEBRUIKTE BRANDSTOFFEN

De ketel brandt alleen op houtblokjes.

Het gebruikte hout moet van goede kwaliteit zijn, volgens de eisen van de norm EN 14961-5.

• Vochtgehalte niet meer dan 20%.
- Houtlengte varieert van 330 mm tot 500 mm (afhankelijk van het model).
• Grootte 20-100 mm.
• Calorische waarde ≥ 21,60 kWh/kg

Het is belangrijk om droog hout te gebruiken, met een droogtijd van twee jaar.

De volgende houtsoorten worden aanbevolen: eikenhout, eik, acacia, moseik, beuk, spar, pijnboom, lariks, berk.

Gebruik geen hele blokken, omdat een heel rond houtblok de luchtstroom binnen blokkeert.

Het gebruik van de ketel voor afvalverwerking veroorzaakt de uitstoot van agressieve rook, wat leidt tot corrosie van het apparaat, schade aan het rookkanaal en vervuiling van de lucht en het milieu.

De schade brengt hoge kosten voor onderhoud en reparatie met zich mee, aanzienlijk meer dan de kosten van reguliere afvalverwijdering.

DE JUISTE OPSLAG VAN HET HOUT

• Opslag is van het grootste belang voor het behoud van de kwaliteit van het brandhout.
• Opslag moet al worden gedaan bij de stukken voor gebruik.
• De opslag is ten minste twee jaar.
• De stapels hout opslaan op plaatsen die beschermd zijn tegen regen.
• Maak een droge ondergrond voor de opslag en houd het van de grond af, zodat er beluchting van ten minste 20 cm mogelijk is (bijv. opstapelen op lange balken).
• Opslaan op plaatsen die zijn blootgesteld aan de wind, naar het ZUIDEN gericht.
• Wanneer er in de buurt van een gebouw wordt gestapeld houd dan een ruimte over van ten minste 5-10 cm tussen de stapel en de muur.

	LAGUNA W 25	LAGUNA W 35
Vermogen van de haard	29,1	34,7	kW
Waterkracht	22,6	26,9	kW
Rendement	77,7	77,6	%
CO-uitstoot bij 10% O_2	31	32	mg/m ^3
Rookgastemperatuur	118	130	°C
Brandstofverbruik	6,3	7,5	kg/h
Trek	0,12 - 0,05	0,12 - 0,05	mbar
Watergehalte	112	128	Liter
Max. bedrijfsdruk water	2	2	bar
Max. bedrijfstemperatuur H_2O	90	90	°C

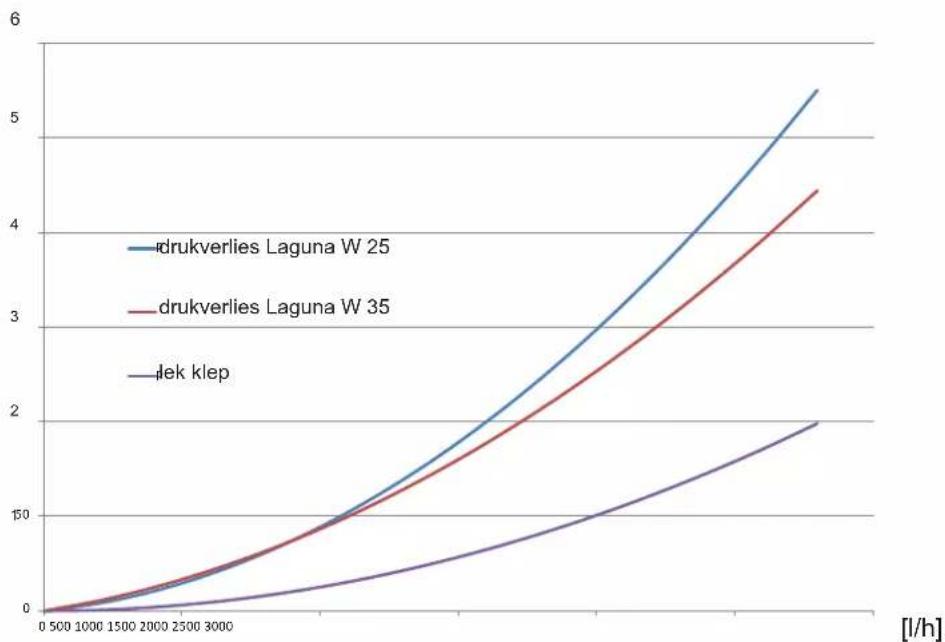

Drukverlies waterzijde	200 a T = 20 K - 750 a T = 10 K	200 a T = 20 K - 750 a T = 10 K	mbar
Verwarmbaar volume*	590	700	m ^2
afvoerpijp rook (mannelijk)	150	150	mm
Gewicht inclusief verpakking	430	530	kg

TECHNISCHE GEGEVENS VOOR DE DIMENSIONERING VAN DE SCHOORSTEEN die moeten voldoen aan de aanwijzingen van deze kaart en aan de installatienormen voor elk product
	LAGUNA W 25 LAGUNA W	35
Vermogen van de haard 29,1 34,07 kW
Temperatuur rookuitgang aan de afvoer	142 156 °C
Minimum trek 0 - 0,05 0 - 0,05 mbar
Vermogen rook	12,4	17,4	g/s

* Het verwarmde volume is berekend met inachtneming van een isolatie van het huis overeenstemmend met de wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.
Het is belangrijk ook rekening te houden met de plaats van de haard in de te verwarmen ruimte.

ELEKTROTECHNISCHE KENMERKEN
Invoer	230Vac +/- 10% 50 Hz
Schakelaar on/off	ja
Gemiddeld verbruikt vermogen	120 W
Beveiliging op elektronische kaart	Zekering T6,3A, 250 Vac 5x20

Bovenstaande gegevens zijn indicatief en werden vastgesteld tijdens de certificeringsfase door een erkende instantie. EDILKAMIN s.p.a. behoudt zich het recht voor om wijzigingen aan de producten aan te brengen zonder voorafgaande kennisgeving en naar eigen goeddunken.

N.B.:

• ledere ongeoorloofde wijziging is verboden
• Gebruik vervangende onderdelen die door de fabrikant worden aanbevolen
• Het gebruik van niet-originele onderdelen heeft als gevolg dat de garantie vervalt.

ALGEMENE INFORMATIE

MATEN

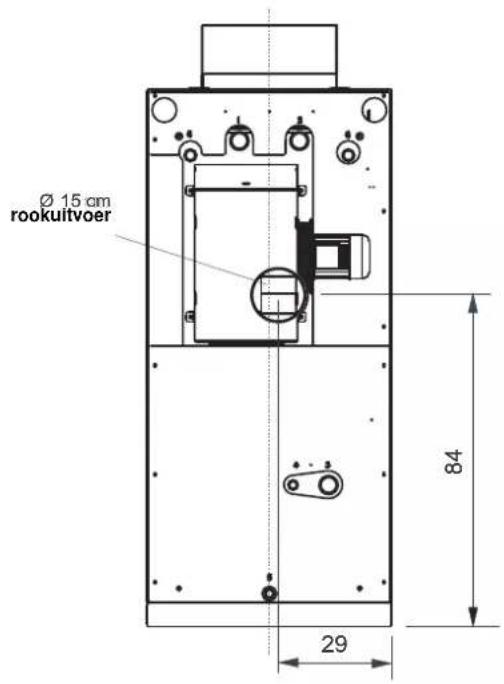

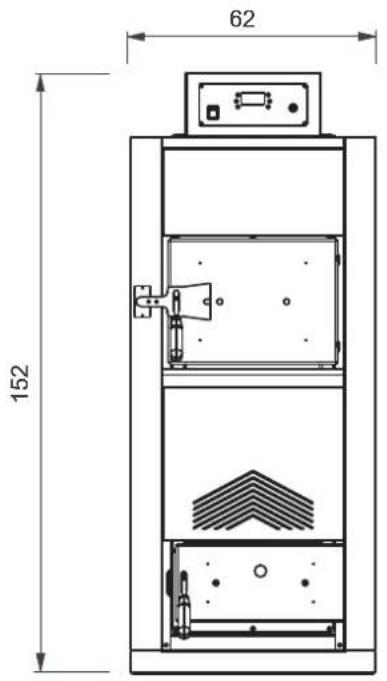

VOORKANT ACHTERKANT

62 152

Ø 15 cm rookuitvoer 84 29

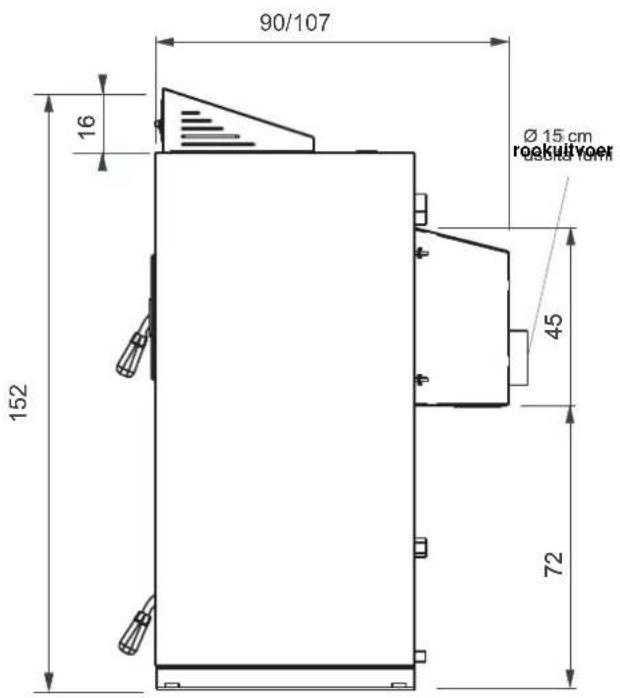

ZIJKANT

90/107 Ø 15 cm rookultveer 16 45 152 72

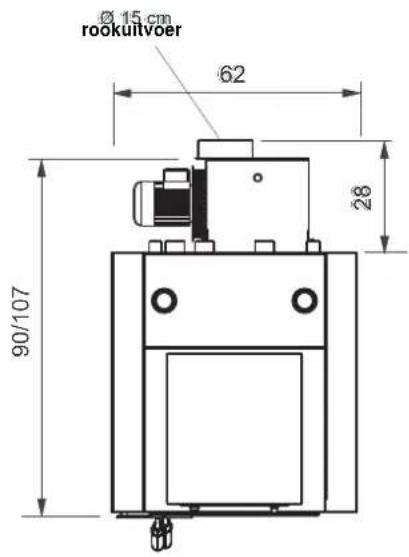

PLATTEGROND

Ø 15 cm rookuitvoer 62 28 90/107

maten in cm

INSTALLATIE

WAARSCHUWING

De ketel moet worden geïnstalleerd volgens de plaatselijke voorschriften, inclusief de voorschriften die betrekking hebben op nationale en Europese normen.

• De ketel mag alleen worden gebruikt voor het doel waarvoor het is ontworpen. Elk ander gebruik is onjuist en kan gevaarlijk zijn.
• De ketel is ontworpen om water te verwarmen, elk ander gebruik van andere vloeistoffen dan water moet als onjuist en gevaarlijk worden beschouwd.

- De ketel is exclusief ontworpen voor installatie binnen technisch geschikte ruimtes. Daarom kan het niet buiten worden geïnstalleerd en gebruikt. Installatie buiten kan leiden tot storingen en gevaren.

- HET IS VERBODEN om de ketel te laten gebruiken door kinderen of gehandicapte personen;

- Het is VERBODEN om wijzigingen aan te brengen aan de veiligheidssystemen van de ketel.

- Laat de verpakking NIET binnen het bereik van kinderen of gehandicapte personen.

- Raak de ketel niet aan met natte of vochtige voeten.

- De ventilatie-openingen van de stookruimte van de ketel NIET blokkeren of verkleinen.

- De luchtingangen van de ketel NIET blokkeren of verkleinen.

- Tijdens de werking kunnen een aantal elementen van de ketel hoge temperaturen bereiken, voorkom daarom contact ermee zonder goede bescherming.

- Tijdens de werking moet de deur van de haard gesloten blijven.

De haard is ontworpen om te werken onder alle weersomstandigheden, maar bij ongunstige weersomstandigheden kunnen er veiligheids-systemen in werking treden. In geen geval de veiligheidsvoorzieningen uitschakelen.

- Bij natuurrampen zoals aardbevingen, overstromingen enz. de ketel onmiddellijk uitschakelen.

- Bel bij blokkering van de ketel, niet veroorzaakt door normaal onderhoud, de dealer.

- Het aansluiten van de rookafvoer en hydraulische aansluitingen dient te worden uitgevoerd door gekwalifi ceerd personeel, dat de documentatie over de installatie conform de nationale regels kan afgeven.

In Italië is het noodzakelijk dat de norm van de verklaring van overeenstemming wordt geraadpleegd, op grond van het Ministerieel Besluit 37/2008 (ex Wet 46/90) en volgens de normen NEN 10683 en NEN 10412-2.

Bij een installatie in een appartementencomplex moet u van te voren de beheerder om toestemming vragen.

- De installateur dient uit te leggen hoe het systeem werkt.

De eerste ontsteking (test) dient te worden uitgevoerd door een DOOR EDILKAMIN ER-KENDE DEALER (CAT), zoals voorgeschreven door de norm UNI 10.683.

Deze norm geeft aan welke controles ter plaatse moeten worden uitgevoerd, die dienen om te controleren of het systeem goed werkt.

RUIMTE VAN DE HAARD

Voorafgaand aan de installatie moet de juiste locatie voor het plaatsen van de ketel worden vastgesteld en worden gecontroleerd of:

• De te installeren ketel geschikt is voor het type systeem waarop het wordt aangebracht.
• De ruimte de eisen en kenmerken heeft overeenkomstig de verordeningen.
• Er in de ruimte voldoende zuurstof is voor een regelmatige verbranding.
• Het mogelijk is om de doorgang van de leidingen voor het verwarmingssysteem te realiseren.
• Het steunoppervlak een draagvermogen heeft dat geschikt is het gewicht van de apparatuur te ondersteunen. Anders moet het steunvlak voorafgaand aan de installatie naar behoren worden aangepast.
• De achterzijde en zijwanden en het steunvlak van de ketel van onbrandbare materialen zijn of bekleed zijn met beschermend materiaal.
• Het mogelijk is om het schoorsteenkanaal en de luchtinlaten gemakkelijk te maken of te plaatsen.

INSTALLATIE

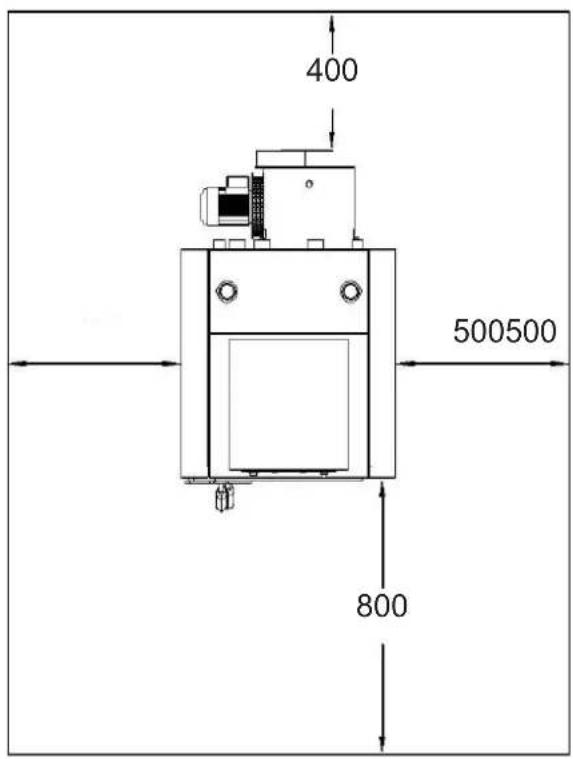

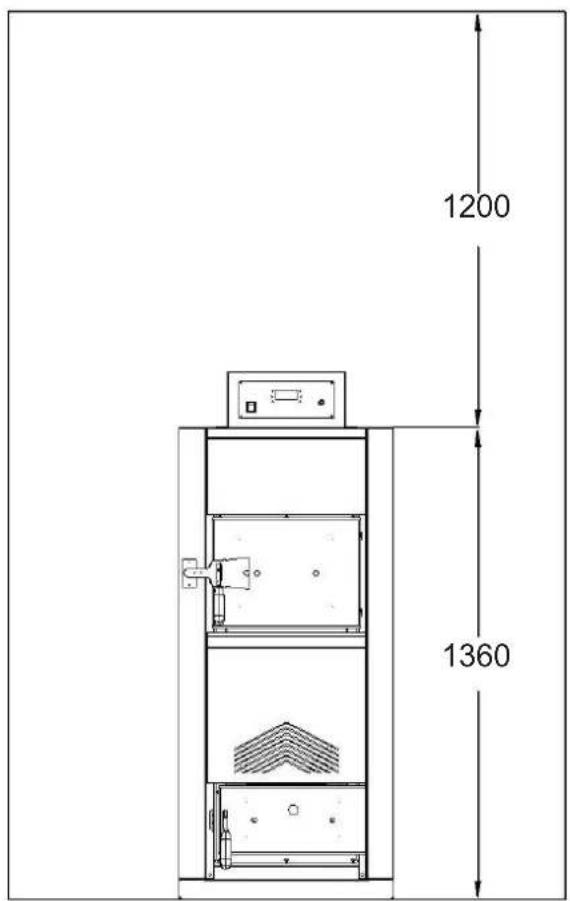

IN DE RUIMTE IN ACHT TE NEMEN AF- STAND

De ketel is ontworpen voor installatie op een veilige afstand van voorwerpen en muren.

• De minimum afstand aan de voorkant van de ketel moet 800 mm zijn, om de juiste opening van de deur en het reguliere onderhoud te kunnen garanderen.
• De minimale toegestane afstand tussen de achterzijde en de muur is moet 400 mm bedragen.
• De minimale afstand tussen de ketel en de zijwanden moet 500 mm bedragen.
• De minimale afstand tussen de ketel en de bovenste wand moet ten minste 1200 mm bedragen.

400 500500 800

1200 1360

INSTALLATIE

LUCHTINLAAT

De luchtinlaat van de zuurstof moet worden gemaakt in het onderste gedeelte van een buitenmuur en moet een doorsnede hebben van ten minste 250 cm ^2 . Het moet worden afgesloten door beschermende roosters.

De luchtinlaten kunnen niet worden geopend naar ruimtes met met mogelijk vervuilde lucht, zoals ..., garages of magazijnen.

Zorg ervoor dat de luchtinlaten in geen enkel geval verstopt zijn.

AANSLUITING OP HET ROOKKANAAL

De ketel heeft een werking met geforceerde trek, dus via de rookafzuiginstallatie wordt er zuurstof in de kamer toegelaten, zodat verbranding mogelijk is. Het is daarom noodzakelijk zijn om te zorgen voor de juiste rookafvoer, door de ketel aan te sluiten op een schoorsteenkanaal die een natuurlijke trek garandeert.

Voor het aansluiten op een schoorsteenkanaal moet de lokale en nationale regelgeving in acht worden genomen.

Een schoorsteenkanaal moet aan de volgende eisen voldoen:

• Van waterdicht materiaal en bestand tegen de temperatuur van de rook en bijbehorende condensatie.
• Het moet voldoende mechanische weerstand en een zwakke thermische geleidbaarheid hebben.
• Het moet perfect luchtdicht zijn, om afkoeling van het kanaal zelf te voorkomen.
• Het moet een zo verticaal mogelijke voortgang hebben.
• Het moet adequaat worden gescheiden van brandbare of ontvlambare materialen, door een luchtspleet of geschikt isolatiemateriaal.
• Oude schoorstenen of nieuw gebouwde schoorstenen zonder inachtneming van de specifi caties kunnen worden hersteld door het plaatsen van een buis in de schoorsteen zelf. Er moet dan een metalen staaf binnen de bestaande schoorsteen worden geplaatst en met passend isolatiemateriaal worden opgevuld.
• Het schoorsteenkanaal moet een buisdiameter hebben die niet minder dan die van de uitgangsverbinding van de ketel.
• De interne doorsnede moet bij voorkeur rond zijn; vierkante of rechthoekige doorsneden moeten afgeronde hoeken hebben, met een straal van niet minder dan 20 mm.
• Een constante interne diameter, vrij, onafhankelijk, zonder vernauwingen.

• De rookleidingen mogen geen ruimtes passeren waar de installatie van verbrandingsapparaten verboden is.

• Flexibele slangen zijn niet toegestaan.

• Onmiddellijk na de uitgang uit de ketel moet er een "T" -leiding worden geïnstalleerd, zodanig dat het regelmatig kan worden gereinigd van residuen.
• Er kan geen collectieve rookpijp worden gebruikt.

• Er mogen alleen uitlaatpijpen worden gebruikt die geschikt zijn voor het type gebruikte brandstof.
• Met een juiste uitvoering van de rookpijp is er bij een stroomstoring een regelmatige rooktoevoer naar buiten mogelijk.
• Vermijd het uitvoeren van volledig horizontale stukken.
• In de ruimte waarin de ketel wordt geïnstalleerd mag er geen afzuigkap aanwezig zijn.
• Directe afvoer naar de muur is niet toegestaan.
• Gezien de lage temperaturen van de rook in gestage werking moeten de afvoerkanalen worden gemaakt van geschikte materialen, bestand tegen de verbrandingsproducten en hun eventuele condensatie.
• Installeer een inspectieklep om afvoer van eventuele gevormde condens mogelijk te maken.
• Gebruik een water- en winddicht uiteinde.
• Er moet worden gezorgd voor één of meer meetpunten voor analyse van de luchtdichte en/of zelfborgende verbranding.
• Het is aan te raden om na de installatie de uitstoot te controleren.
• Een trek van 12 Pa moet gegarandeerd zijn.
• Het mag niet in dezelfde ruimte als andere verwarmingsapparaten worden geïnstalleerd.

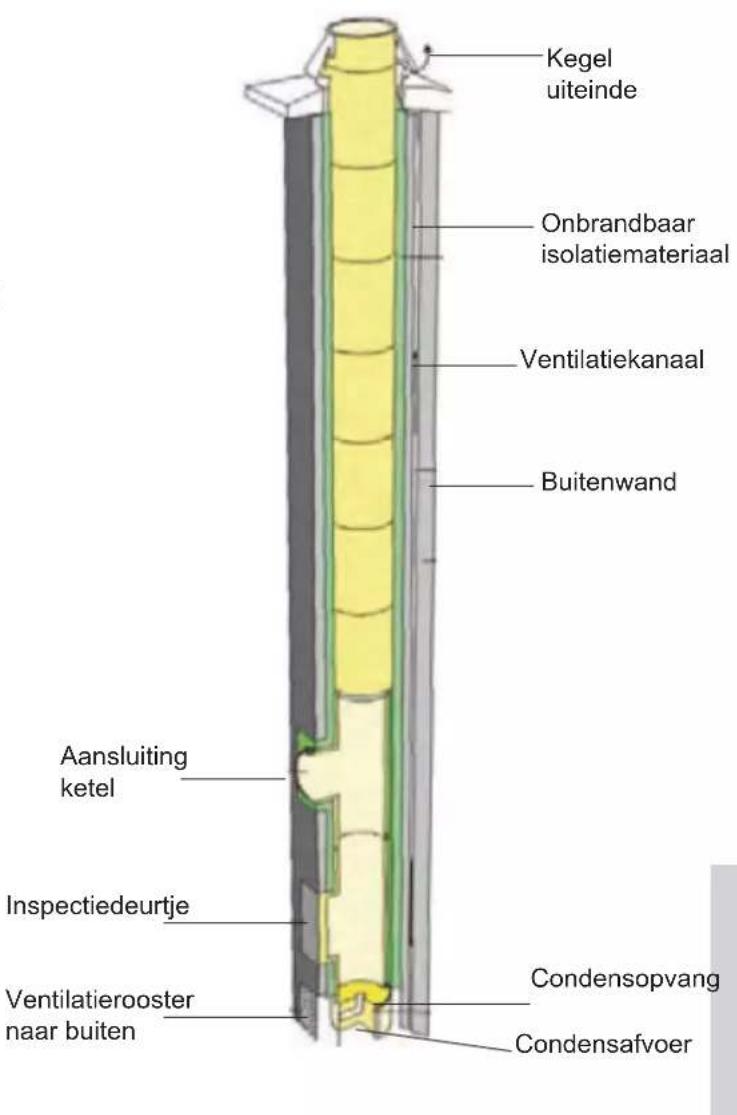

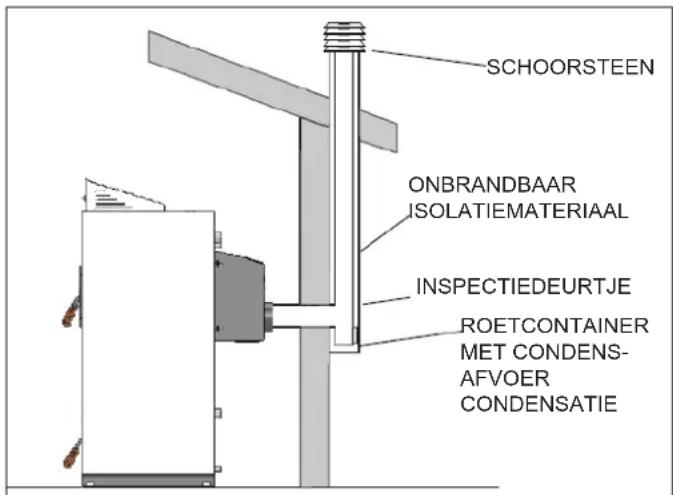

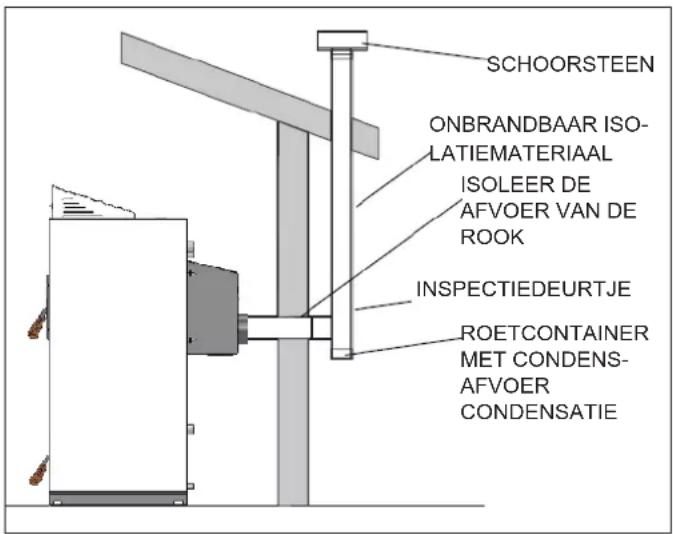

Kegel uiteinde Onbrandbaar isolatiemateriaal Ventilatiekanaal Buitenwand Aansluiting ketel Inspectiedeurtje Ventilatierooster naar buiten Condensopvang Condensafvoer

INSTALLATIE

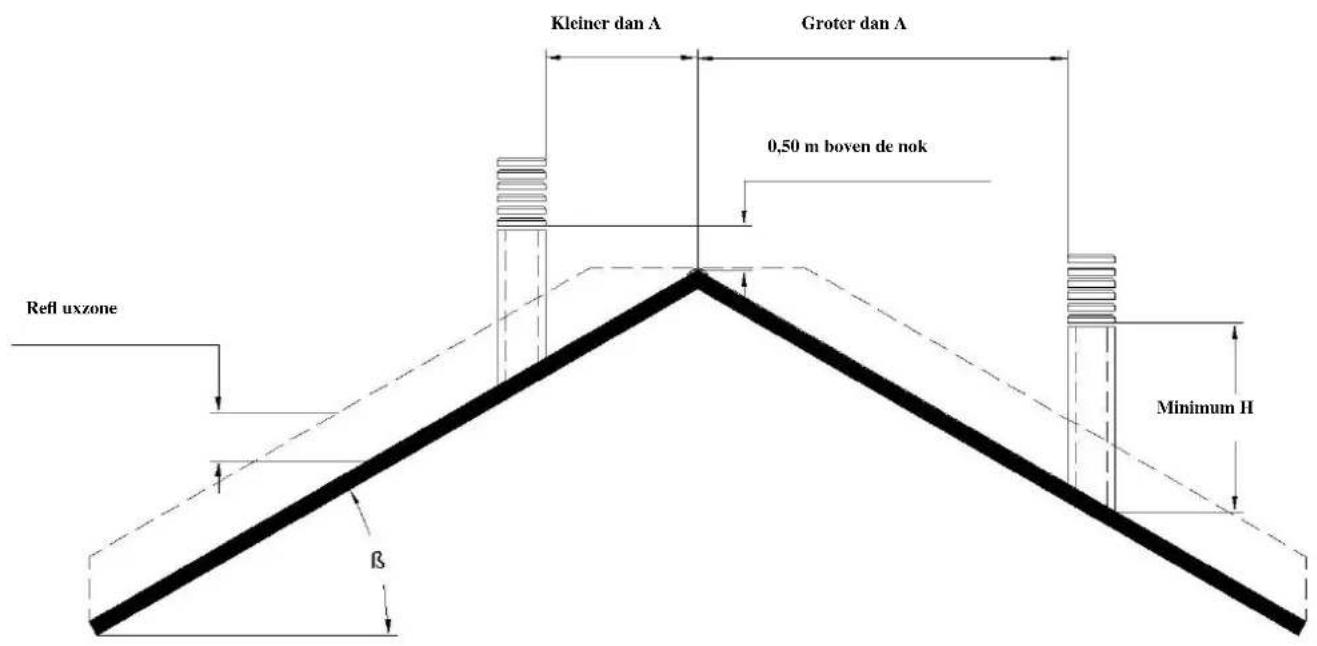

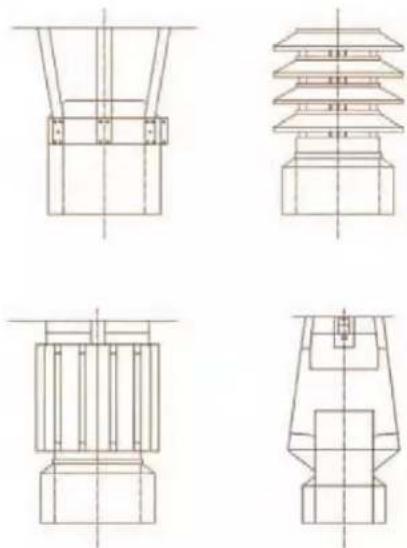

SCHOORSTEEN

De schoorsteen moet aan de volgende eisen voldoen:

• een doorsnede en interne vorm die gelijk is aan die van het schoorsteenkanaal;
• doorsnede aan de nuttige uitvoer die niet kleiner dan het dubbele van de doorsnede van de schoorsteen is.
• zodanig zijn gebouwd dat het binnendringen van regen, sneeuw rookafvoer wordt gegarandeerd;
• zodanig wordt geplaatst dat er voldoende spreiding en verdunning van de verbrandingsproducten is en in ieder geval buiten de refl uxzone.

HOOGTE VAN DE SCHOORSTEEN

De hoogte van het gedeelte van de schoorsteen dat uit het dak steekt is afhankelijk van het soort dak, de hellingshoek en de locatie.

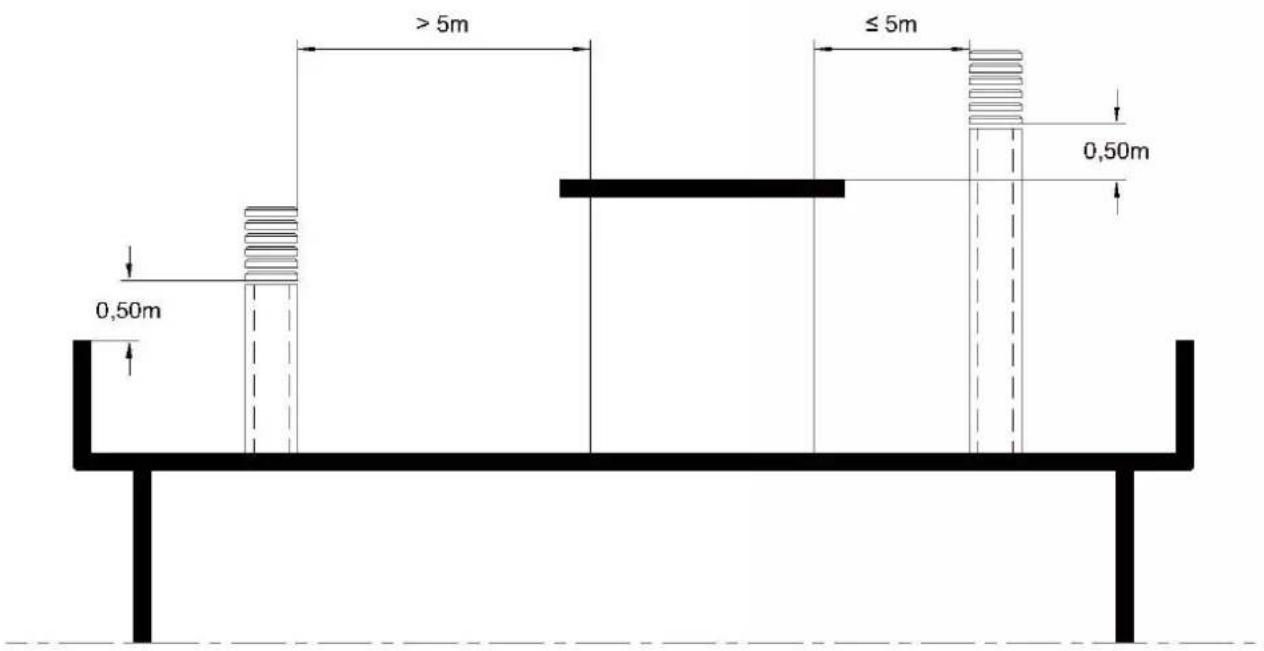

PLAT DAK

HELLINGSHOEK DAK	REFLUXZONE	AFSTAND TUSSEN DE NOK EN DE SCHOORSTEEN	MINIMALE HOOGTE SCHOORSTEEN
m		A	H
15° 0,50 m		≤ 1,85 m 0,50 m over de nok
		> 1,85 m 1,00 m vanaf het dak
30° 0,80 m		≤ 1,30 m 0,50 m over de nok
		> 1,30 m 1,20 m vanaf het dak
45° 1,50 m		≤ 1,50 m 0,50 m over de nok
		> 1,50 m 2,00 m vanaf het dak
60° 2,10 m		≤ 1,20 m 0,50 m over de nok
		> 1,20 m 2,60 m vanaf het dak

Kleiner dan A Groter dan A 0,50 m boven de nok Refl uxzone β Minimum H

AFVOER DOOR HET DAK MET STALEN ROOKKANAAL

Zorg bij het installeren van het schoorsteenkanaal altijd voor een inspectiedeurtje, waardoor periodieke reiniging van roet en opvang van condens met de afvoer mogelijk is, zodat eventuele condens kan worden afgevoerd.

Als de afvoerpijp volledig buiten wordt geïnstalleerd is het goed het volledig van roestvrij staal met dubbele wand te maken, voor een betere weersbestendigheid en geschikte temperatuur van de rookafvoer.

INSTALLATIE

AFVOER DOOR HET DAK MET STALEN ROOKKANAAL

Zorg bij het installeren van het schoorsteenka- naal altijd voor een inspectiedeurtje, waardoor periodieke reiniging van roet en opvang van condens met de afvoer mogelijk is, zodat eventuele condens kan worden afgevoerd.

Als de afvoerpijp volledig buiten wordt geïnstalleerd is het goed het volledig van roestvrij staal met dubbele wand te maken, voor een betere weersbestendigheid en geschikte temperatuur van de rookafvoer.

SCHOORSTEEN ONBRANDBAAR ISO- LATIEMATERIAAL ISOLEER DE AFVOER VAN DE ROOK INSPECTIEDEURTJE ROETCONTAINER MET CONDENS- AFVOER CONDENSATIE

AFVOER DOOR HET DAK MET TRADITIO-NEEL ROOKKANAAL

Verbrandingsgassen kunnen ook worden afgevoerd met behulp van een bestaand traditioneel schoorsteenkanaal, mits het volgens voorschrift is gebouwd.

Het moet voldoen aan de volgende regels:

• het moet zijn voorzien van een goede isolatie en afdichting in het buitenste blootgestelde deel;
• de binnendoorsnede moet constant zijn;
• het moet zijn vervaardigd uit materiaal dat bestand is tegen hoge temperaturen, de werking van de verbrandingsproducten en eventuele gevormde condensatie;

- een zo verticaal mogelijke voortgang met afwijking vanaf de as van niet meer dan 45°;

- het moet zijn uitgerust met een kamer voor de opvang van roet en condens, die te inspecteren is door middel van een deurtje.

SCHOORSTEEN ONBRANDBAAR ISOLATIEMATERIAAL INSPECTIEDEURTJE ROETCONTAINER MET CONDENS- AFVOER CONDENSATIE

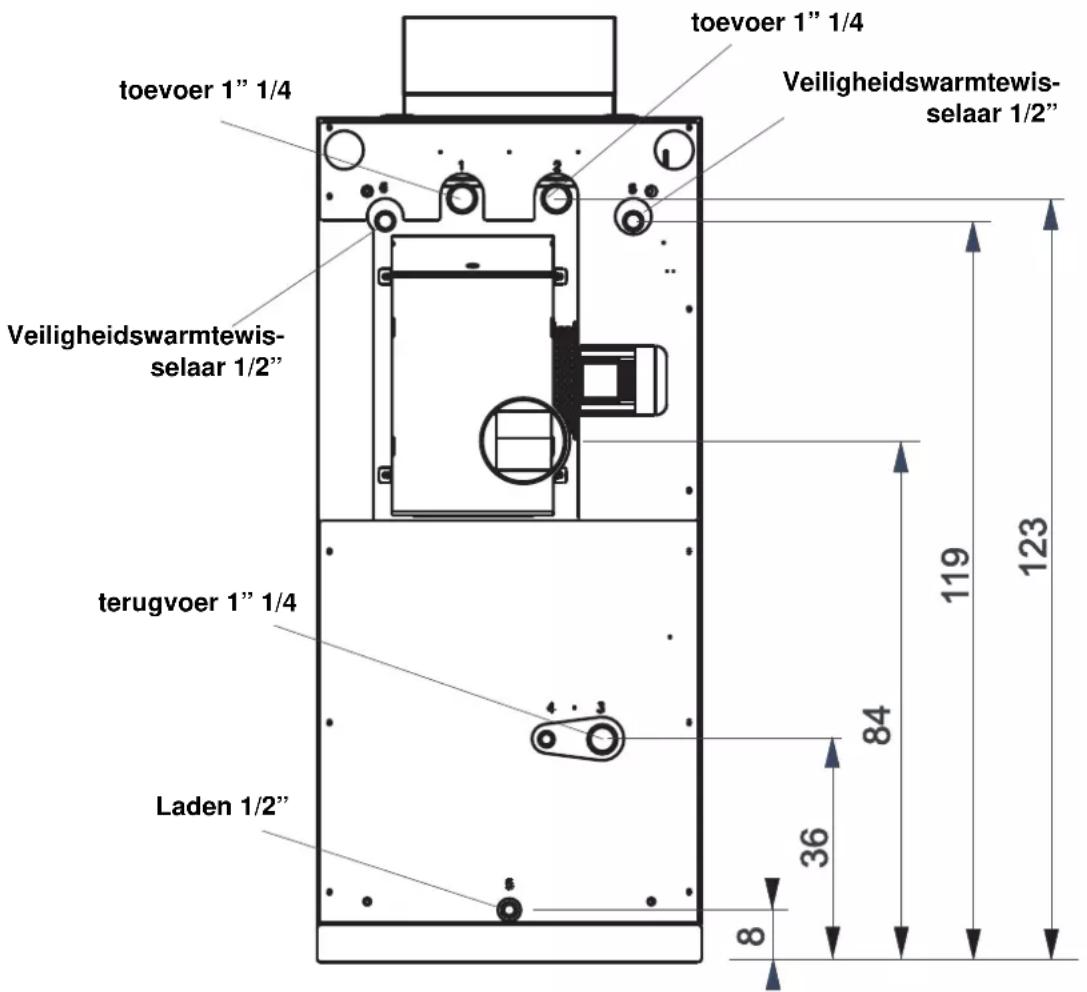

HYDRAULISCHE AANSLUITING

De juiste grootte van de ketel en het verwarmingssysteem zijn net als de keuze van het soort te bouwen systeem de taak van de installateur e/o ontwerper.

Als er bij de installatie van de ketel sprake is van integratie met een ander bestaand systeem, met behulp van een gasketel, dieselketel, houtketel enz, dient dit te worden uitgevoerd door gekwalifi ceerd personeel, dat de documentatie over de correcte installatie conform de in elk land geldende regels kan afgeven (bijvoorbeeld in Italië op grond van het Ministerieel Besluit 37/2008 en op grond van de norm UNI 10412-2)

Het is belangrijk om de gehele installatie te wassen voordat de ketel wordt aangesloten, om afzettingen en residuen te verwijderen, in overeenstemming zijn met de norm UNI 8065 (behandeling van water in verwarmingssystemen voor civiel gebruik). Installeer stroomopwaarts van de ketel afsluitkleppen, om het te isoleren van de rest van het systeem, voor het geval dat er verplaatsing of onderhoud nodig is.

Met gesloten vat moet het hydraulisch systeem werken met een druk tussen 1 en 2 bar en moet er een thermische ontlastklep worden geïnstalleerd.

toevoer 1" 1/4 veiligheidswarmtewis- selaar 1/2" toevoer 1" 1/4 Veiligheidswarmtewis- selaar 1/2" verigheidswarmtewis- selaar 1/2" terugvoer 1" 1/4 Laden 1/2" 84 36 8 119 123

INSTALLATIE

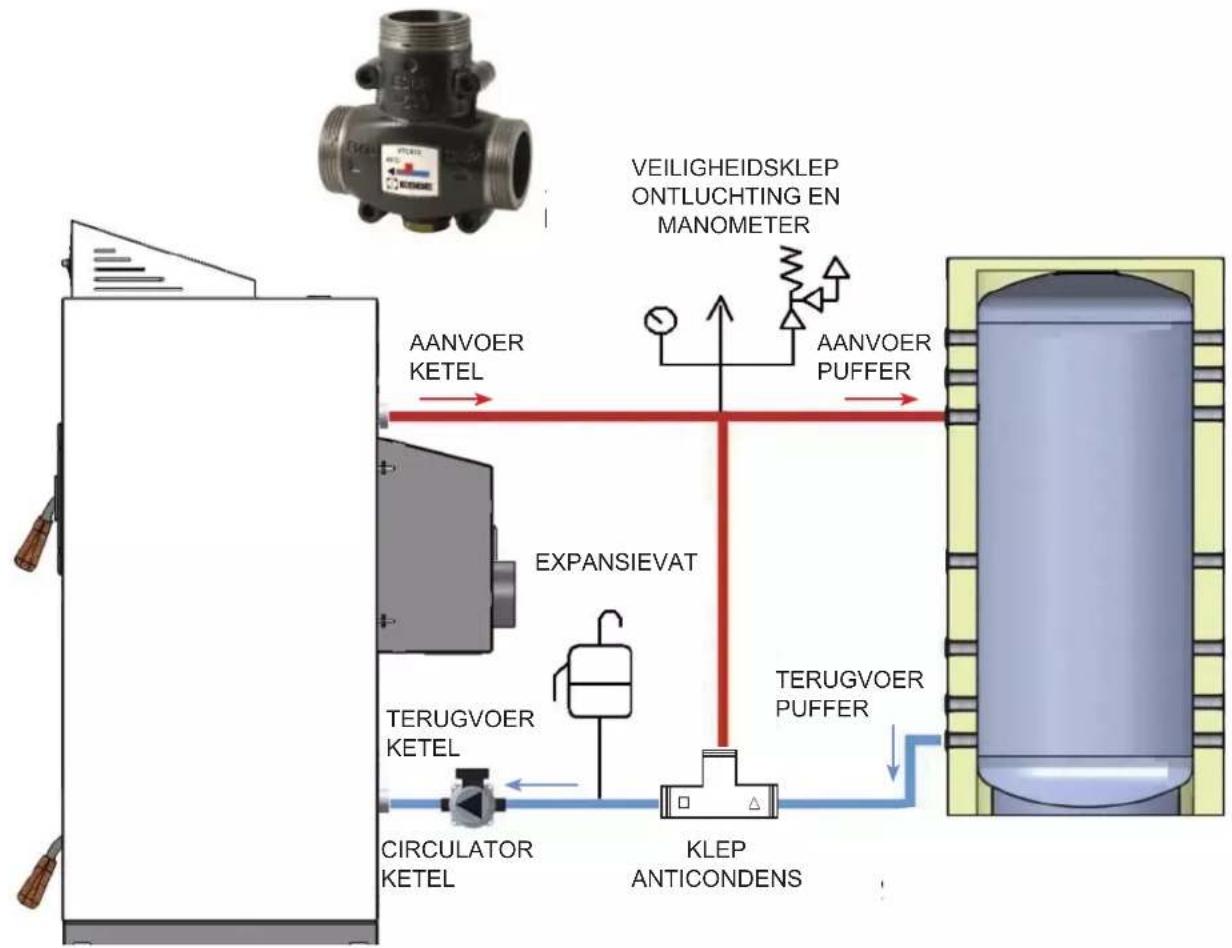

Voor een juiste werking moet er een anticondens mengklep worden geïnstalleerd, voor een goede terugvoertemperatuur in de ketel en wordt de ketel beschermd tegen condens in de rookleidingen. Het schema voorziet in het gebruik van accessoires die bij EDILKAMIN besteld kunnen worden.

KARAKTERISTIEKE KROMME ANTICONDENSKLEP

[meters a.c.]

JUISTE DIMENSIONERING ACCUMULATIE

Bij de installatie van de ketel is er sprake van aansluiting op het systeem van een inactieve accumulatie (thermisch vliegwiel), dat bestaat uit een opslagtank, met thermische isolatie, waarin verwarmd het door de ketel verwarmde water circuleert.

Hierdoor is een snelle absorptie van stijgingen of dalingen in temperatuur mogelijk en wordt de autonomie van het systeem op toerental verhoogd.

In de ketel kan bij de bewerking met hout de brandstof niet worden gedoseerd, dus zodra het is geladen moet het in één enkele oplossing worden verbruikt. Bij werking op modulatie toerental is het minimaal afgegeven vermogen groter dan 30% ten opzichte van het nominaal thermisch vermogen, zodat het noodzakelijk is om een inactieve accumulatie te installeren, met de maten volgens de volgende formule, op grond van de norm 303-5:

$$ \mathrm{Vsp} = 1 5 \times \mathrm{TB} \times \mathrm{QN} (1 - 0, 3 \mathrm{QH} / \mathrm{Qmin}) (\text { in liters }) $$

Waarin:

• Vsp het volume van de accumulatie in liters is;
• QN het nominaal vermogen van de ketel in kilowatt is;
• TB de verbrandingsperiode in uren is;
• QN het gemiddelde vereiste vermogen in kilowatt is;
• QN het minimaal vermogen van de ketel in kilowatt is;

Vervolgens wordt er van uitgegaan dat:

• QN nominaal vermogen ketel = 26,9 kW;
  • TB verbrandingsperiode = 3 uur;
  • QH gemiddeld vereist vermogen = 20 kW;
• Qmin minimaal vermogen ketel 50% nominaal = 13,5 kW.

$$ \mathrm{Vsp} = 6 7 0 \text { liter } $$

VEILIGHEIDSWARMTEWISSELAAR VOOR WERKING MET GESLOTEN VAT, TE KOPPE- LEN AAN THEERMISCHE ONTLASTKLEP

De ketel is uitgerust met een veiligheidswarmtewisselaar, die aangesloten moet worden op een thermische ontlastklep, die wanneer er geen netvoeding is of bij een blokkering van de circulatiepomp fungeert als bescherming, om oververhitting van de ketel te voorkomen.

Het is belangrijk dat de thermische veiligheidsontlastklep (type Watts STS20) zodanig wordt gemonteerd dat tijdens de functionering van de machine de veiligheidswarmtewisselaar is aangesloten op de hoofdlijnen van het waternet dat onder druk staat, zonder een onderbrekingssysteem van de toevoer van het water (door-stroomregelaars, kleppen).

De uitlaatzijde moet zonder verstopping door- stromen naar een uitlaatpijp of afvoerpijp.

De toegestane temperatuur van het koude water voor de warmtewisselaar moet ten minste 10±5°C zijn, met een maximale druk van 1.5 bar.

Opmerking. De thermische ontlastklep moet worden geïnstalleerd voordat het systeem wordt geladen of in bedrijf wordt gesteld.

INSTALLATIE

Ongeacht de druk opent klep wanneer het primaire circuit temperatuur ongeveer 95 ° c bereikt. De opening van de klep met zich meebrengt een constante lozing van water waarmee wordt voorkomen de temperatuur dat van 110° c bereiken.

Opmerking: het is raadzaam om wanneer de thermische ontlastklep is geïnstalleerd te testen en de ketel op de temperatuur van opening van de klep te brengen.

Het is verboden om warm water voor sanitair gebruik te produceren via de veiligheidswarmtewisselaar.

De warmtewisselaar moet permanent op een thermische ontlastklep zijn aangesloten en moet uiterst efficiënt kunnen optreden voor het koelen van de ketel in een noodsituatie.

Schakelschema:

1. Drukbegrenzer
2. Terugslagklep

3. Veiligheidsklep

4. Veiligheid spoel ketel

5. Thermische afvoerklep

6. Sensor
7. Afvoer

INSTALLATIE

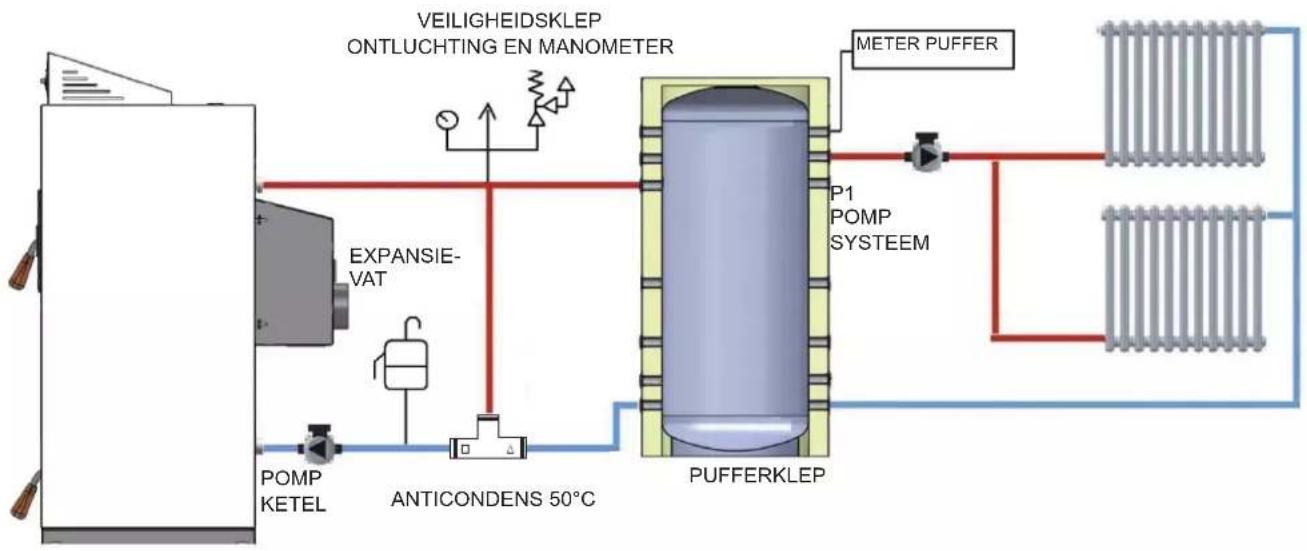

SYSTEEMSCHEMA'S

Het systeem bestuurt 2 circulatiepompen:

Circulatiepomp ketel is het laden van een puffer mogelijk. De circulatiepomp wordt geactiveerd zodra in de ketel de temperatuur van 50°C is bereikt en zal altijd werken, opdat het verschil tussen de temperatuur van de ketel en de temperatuur van de puffer hoger is dan 5°C.

Met de PI circulatiepomp systeem kan de werking van een verwarmingssysteem, geregeld door de puffer, worden beheerd. De circulatiepomp wordt ingeschakeld als de temperatuur van de puffer hoger dan 50°C is.


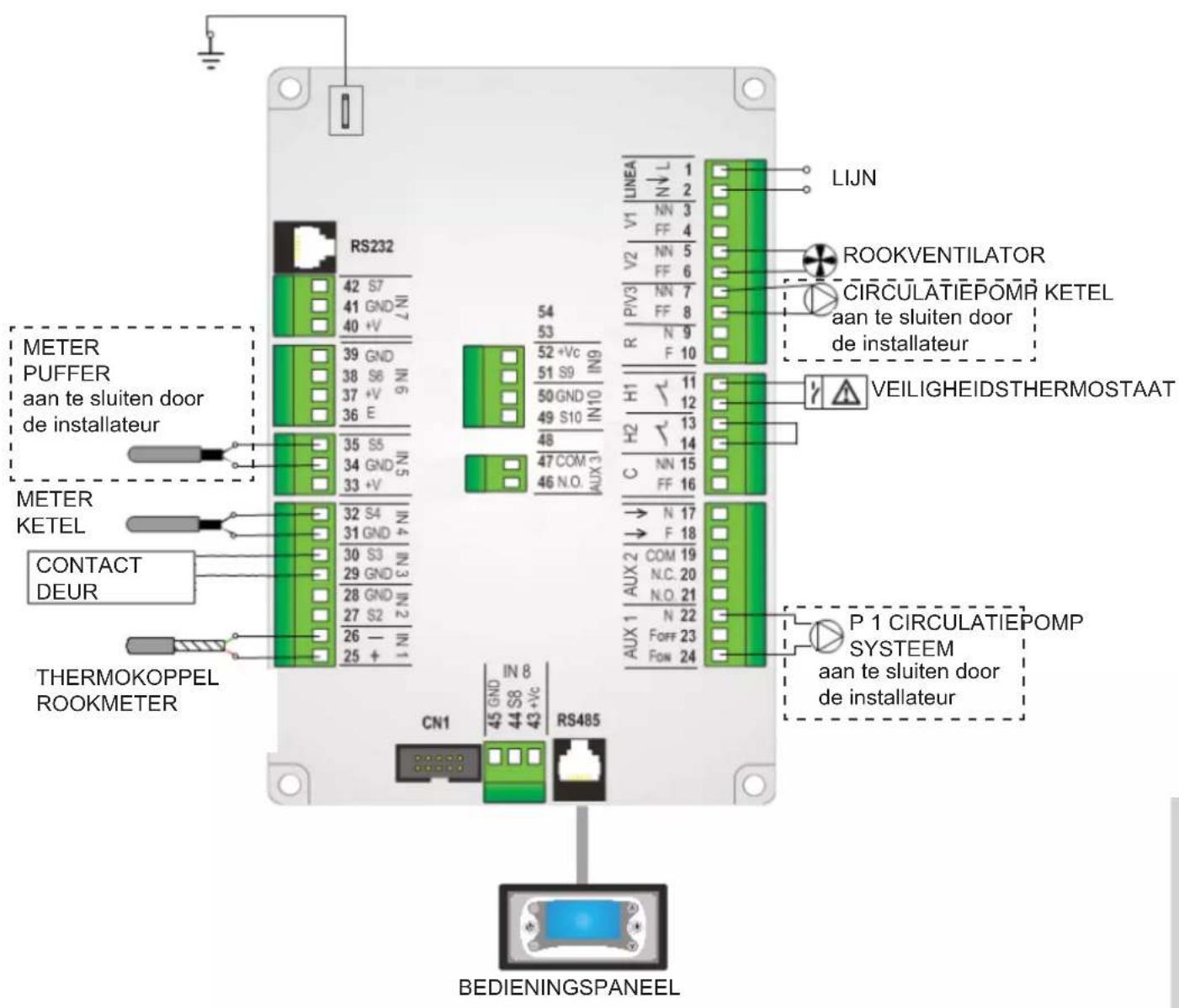

Zie voor het aansluiten van de circulatiepomp van de ketel het aansluitschema op pag. 233.

Het schema voorziet in het gebruik van accessoires die bij EDILKAMIN besteld kunnen worden. Bij de regionale detailhandelaren zijn ook losse onderdelen te verkrijgen (warmtewisselaar, kleppen, enz.)

GEBRUIKSAANWIJZINGEN

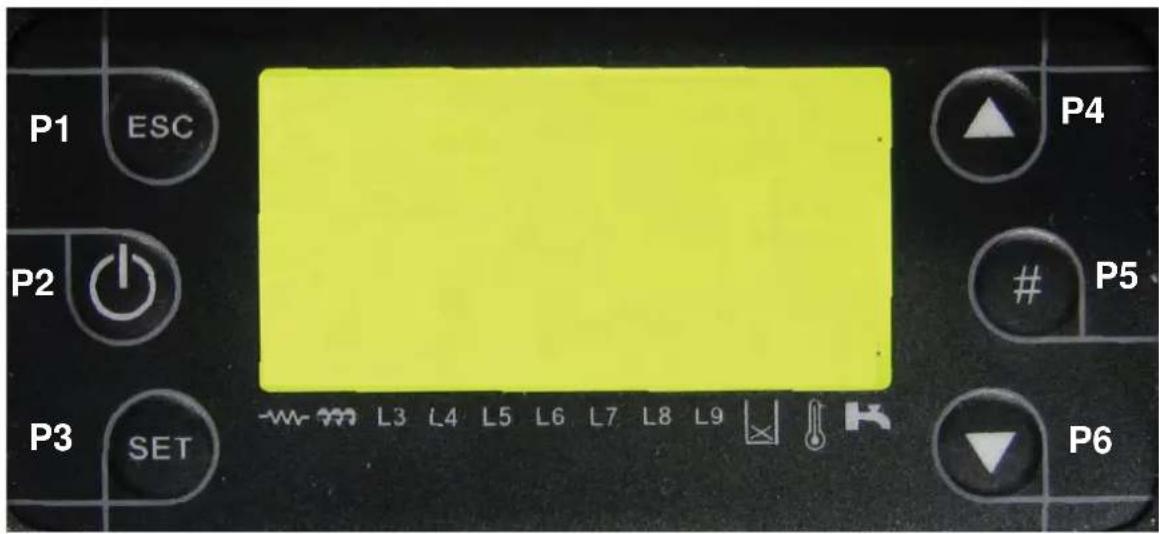

BEDIENINGSPANEEEL

P1 ESC P2 P3 SET - w- m L3 L4 L5 L6 L7 L8 L9 P4

P5

P6

P1 Uitgangstoets Esc NIET GEBRUIKT
P2	Toets ON/OFF of blokkeertoets		NIET GEBRUIKT
P3 Menutoets voor afstellingen L3			Controlelampje circulatiepomp ketel
P4 Navigatietoets menu L4 Controlelampje circulatiepomp			systeem
P5 Blokkeertoets toetsenbord L5-L9 NIET GEBRUIKT
P6 Navigatietoets menu Contact thermostaat geond

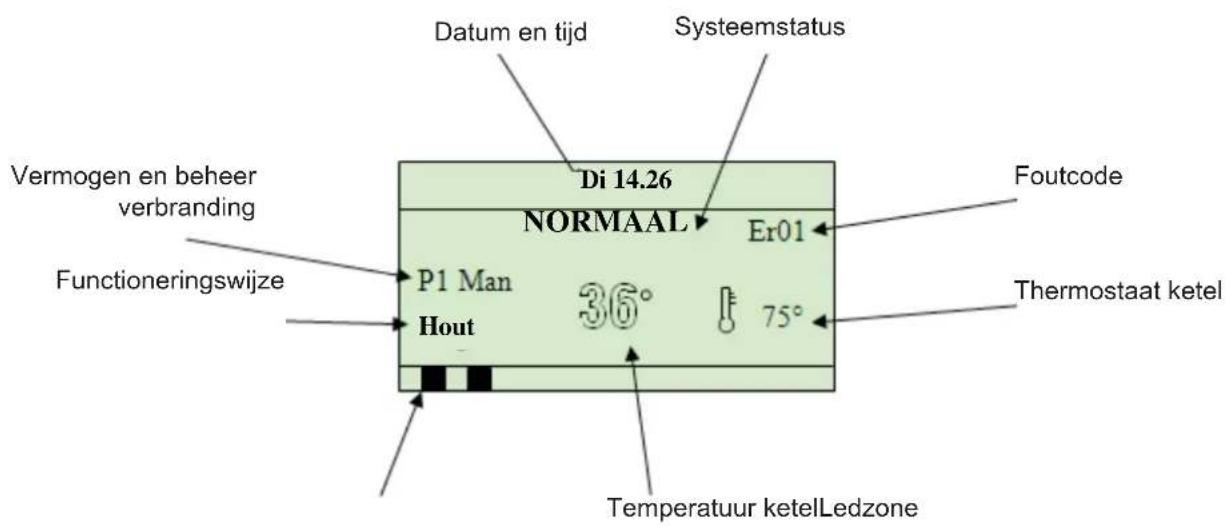

DISPLAY

HOOFDSCHERM

Datum en tijd Systeemstatus Di 14.26 NORMAAL Er01 Vermogen en beheer verbranding Functioneringswijze P1 Man Hout 36° 75° Temperatuur ketelLedzone Foutcode Thermostaat ketel

SECUNDAIRE SCHERMEN

Wanneer de toetsen P4/P6 worden ingedrukt wordt weergegeven:

T.Rook - Temperatuur rook [°C]

T.Ketel – Temperatuur ketel [°C]

T.Puffer – Temperatuur sonde puffer [°C]

Druk – Waarde niet waargenomen

GEBRUIKSAANWIJZINGEN

GEBRUIK VAN DE TOETSEN

	P1Functie Esc (uitgang) uit een menu of submenu
	P2AAN/UIT Functie inschakelen/uitschakelen door 3 seconden op de toets te drukken totdat u een geluidssignaal hoortONTGRENDELEN Ontgrendelfunctie van het systeem na een fout door 3 seconden op de toets te drukken totdat u een geluidssignaal hoort
	P3MENU Ingangsfunctie in het menu en submenuWIJZIGEN Ingang in wijziging in de menu's
	P4BLADERMENU Schuift de primaire en secundaire schermen naar boven.Schuift in het menu de diverse submenu 's naar boven
	P5NIET GEBRUIKT
	P6BLADERMENU Schuift de primaire en secundaire schermen naar beneden.Schuift in het menu de diverse submenu 's naar beneden

FOUTEN EN WEERGAVEN

DISPLAY BESCHRIJVING

Er01 In werking treden van de veiligheidsthermostaat

Er04 Fout oververhitting water

Er05 Fout oververhitting rook

Er11 Fout interne klok

Er15 Fout geen netvoeding

Er16 Communicatiefout met bedieningspaneel

Er23 Fout temperatuurmeter ketel of puffer

DISPLAY BESCHRIJVING

Meters Weergave van de status van de temperatuurmeters. Geeft aan dat de afgelezen temperatuur op een of meer meters gelijk is aan de mogelijke maximale of minimale waarde.

Poort Lading hout deur open

Link Error Geen communicatie tussen toetsenbord en besturingskaart

GEBRUIKSAANWIJZINGEN

GEBRUIKERSMENU

Met het indrukken van de toets

komt men in het eerste scherm van het menu

Bediening Verbranding

Bediening Verwarming

Chrono

Laden

Resetten Service

Door middel van het indrukken van de toetsen gewenste item benadrukken.

kan men door het menu bladeren en het

Met de toets kan men in het benadrukte submenu komen en de te wijzigen lijst of parameter krijgen.

In het instellingenmenu staan de parameternaam, de minimale, maximale en huidige waarde (Set).

Door op de toets SET te drukken gaat men over naar het wijzigen van de parameter en het veld Set gaat knipperen en met de toetsen

en

kan men de parameter laten toenemen of afnemen.

Wanneer u op de toets tigd, wanneer u echter

drukt wordt het opslaan in het geheugen van de nieuwe parameter beves-

op de toets

drukt wordt de bewerking gewist en het voorgaande gegeven hersteld.

Door opnieuw in te drukken wordt er afgesloten en keert u terug naar het vorige scherm.

Opmerking: na 60 seconden zonder indrukken van toetsen gaat u automatisch uit het menu.

GEBRUIKERSMENU BESCHRIJVING

Beheer Verbranding	Vermogen houtHiermeekan het vermogenvandesysteembrandstof worden weergegeven.
Beheer verwarming	Thermostaat ketel Menu voor het aanpassen van de thermostaat van de ketel
	Thermostaat puffer Menu voor het aanpassen van de thermostaat van de puffer
	Zomer-Winter Selecteren van de modus Zomer of winter

Chrono NIET GEBRUIKT

Reset Service Menu voor het resetten van het bericht van de Syteemonderhoudsfunctie

GEBRUIKSAANWIJZINGEN

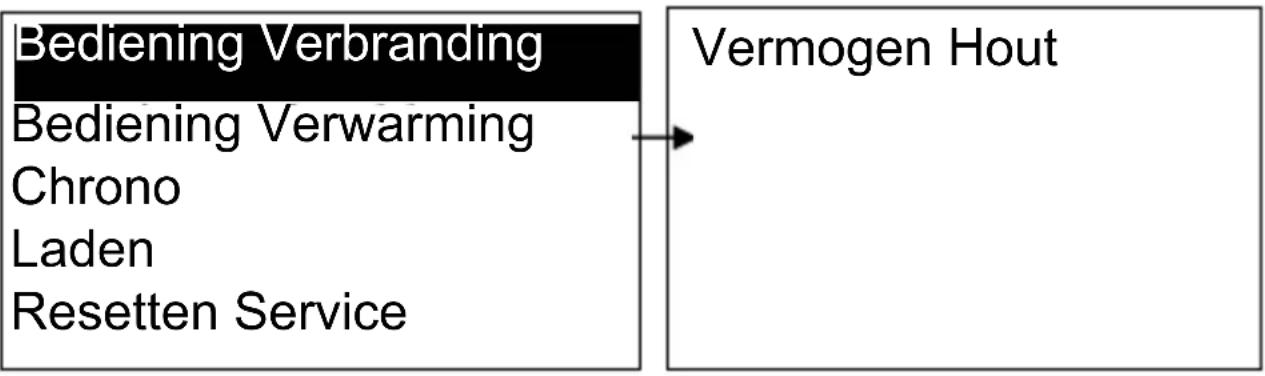

MENU BRANDSTOFBEHEER

Menu voor het wijzigen van de parameters van de systeembrandstof. Bestaat uit een aantal sub-menu's


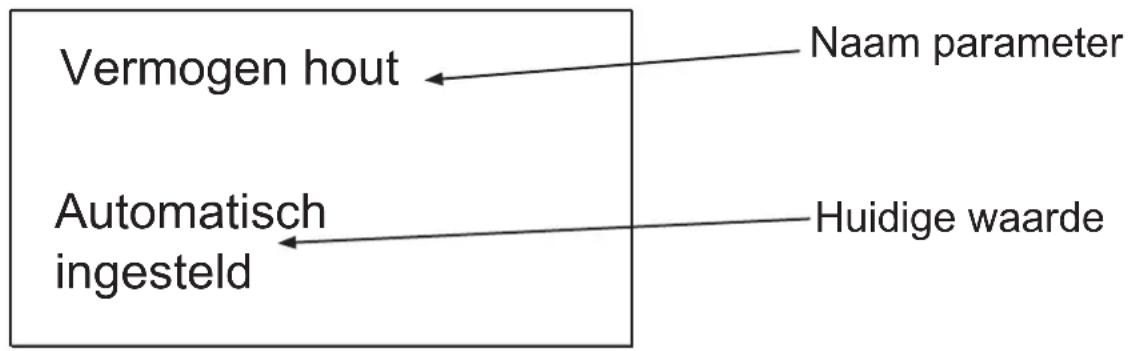

VERMOGEN HOUT

Menu waarmee het vermogen van de systeembrandstof kan worden weergegeven. Standaard ingesteld in de automatische modus.

Verbranding Beschrijving

Auto Vermogen automatisch door het systeem afgesteld

GEBRUIKSAANWIJZINGEN

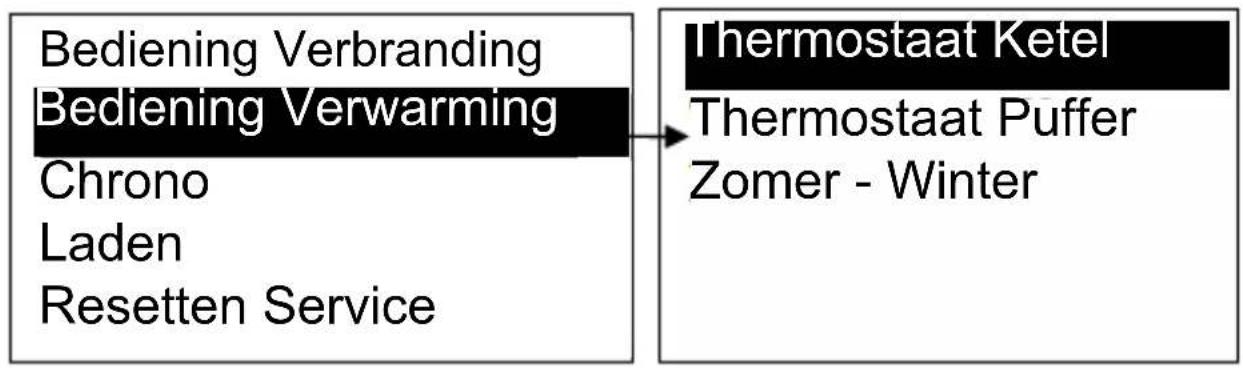

MENU WARMTEBEHEER

Menu voor het wijzigen van de parameters van de systeemverwarming. Bestaat uit een aantal submenu's

THERMOSTAAT KETEL

Menu voor het wijzigen van de waarde van de thermostaat van de ketel, regelbaar van een mini- mum van 50°C tot een maximum van 80°C.

THERMOSTAAT PUFFER

Menu om de waarde van de thermostaat van de puffer voor de verwarmingsfunctie te wijzigen.

MENU RESET SERVICE

Menu waarmee de functie Systeemonderhoud kan worden gereset (zie pagina 236).

MENU PERSOONLIJKE AANPASSINGEN

Voor toegang tot het menu 3 seconden drukken op de toets

MENU AANPASSINGEN	PERSOONLIJKE	BESCHRIJVING
Instellingen toetsenbord	Datum en tijd Menu voor het instellen van tijd, dag, datum
	Taal Menu voor de taalkeuze
M e n u toetsenbord	Contrast afstellen Menu voor het afstellen van het contrast van de display
	Afstellen minimale verlichting	Menu voor het afstellen van de verlichting van het het display wanneer de opdrachten niet worden gebruikt
	Adres toetsenbord Niet gebruikt
	Lijst met knooppunten	Weergave informatie kaart en fi rmware
	Geluidsalarm Inschakelen/uitschakelen geluidsalarm
Systeemmenu	Menu voor toegang tot het Technische Menu, met wachtwoord beschermd

INSTELLINGEN TOETSENBORD

Menu voor het confi gureren van datum, tijd en taal.

GEBRUIKSAANWIJZINGEN

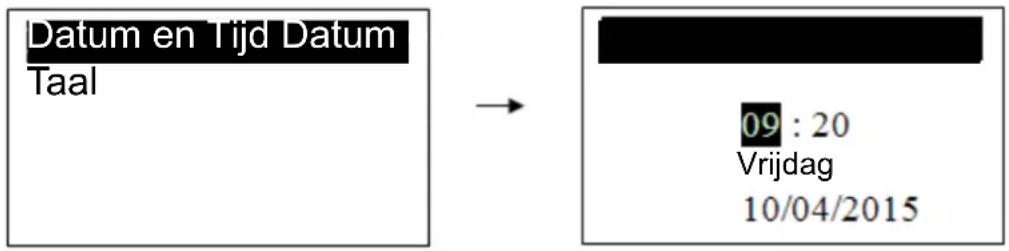

DATUM EN TIJD

Menu waarmee de datum, tijd en dag kan worden ingesteld.

Datum en Tijd Datum Taal 09 : 20 Vrijdag 10/04/2015

Druk op de toetsen en

om de uren minuten of dag van de week te selecteren.

Druk op SET om naar de wijziging te gaan, de cursor begint te knipperen.

Druk op ▲ en ▼ voor het aanpassen van de waarde, daarna opnieuw op SET voor het opslaan van

de waarde, druk tenslotte op ESC om terug te keren naar het hoofdmenu.

TAAL

Menu waarmee u de taal van het bedieningspaneel kunt wijzigen. De gemarkeerde taal is degene die momenteel is ingesteld.

MENU TOETSENBORD

Menu waarmee het contrast, minimale licht van de display en geluidsalarm kan worden ingesteld.

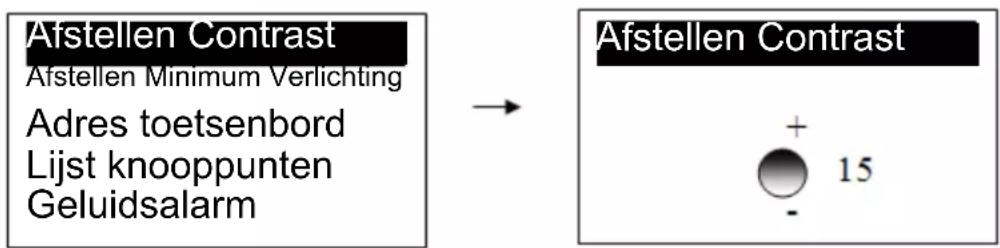

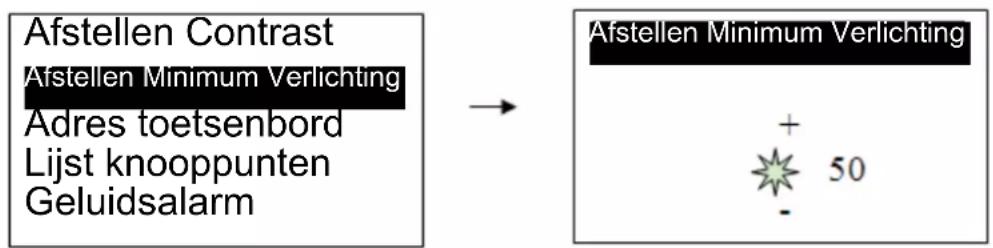

CONTRAST AFSTELLEN

Hiermee kan het contrast van de display worden afgesteld.

Afstellen Contrast Afstellen Minimum Verlichting Adres toetsenbord Lijst knooppunten Geluidsalarm → Afstellen Contrast + 15 -

Hiermee kan de verlichting van het het display worden afgesteld wanneer de opdrachten niet worden gebruikt.

In het venster wordt informatie over de kaart weergegeven: firmware, type.

GELUIDSALARM

Hiermee kan het geluidsalarm worden in- of uitgeschakeld.

GEBRUIKSAANWIJZINGEN

• Het installeren omvat uitsluitend de aansluiting op een schoorsteenkanaal. Neem voor een meer complexe en ingewikkelde installatie contact op met de dealer - erkend door EDILKAMIN (CAT).
• Wij ontraden andere soorten installaties die anders zijn dan waarvoor de ketel is ontworpen. KACHEL
• Controleer of het hydraulisch systeem een perfecte afdichting heeft en dat er geen waterlekkage of drukval is.
• Controleer of de afsluitkleppen van het systeem geopend zijn.
• Controleer of alle lucht binnen in het systeem ontsnapt is.
• Controleer of er geen obstakels op het schoorsteenkanaal en de zuurstofingang zijn.
• Controleer of de druk van het circuit ten minste 1,0 bar is, voor installatie met gesloten vat.
• Controleer of de thermische ontlastklep is aangesloten.
• Controleer of de brandstof droog en niet vochtig is.
• Controleer of de brandstof overeen komt met de ketel.
• Controleer of de verbrandingskamer vrij en schoon is.
• Controleer of de verbrandingshaard correct is geplaatst.
• Controleer de elektrische aansluiting (230 V – 50 Hz) en geef de ketel aanvoer.
• Controleer of op het bedieningspaneel de display is verlicht.

Hieronder een opsomming van de 7 functioneringsstatussen van het systeem.

1 UIT

2 NORMAAL

3 MODULATIE

4 STAND-BY (ONDERHOUD)

5 VEILIGHEID

6 UITSCHAKELEN

7 BLOKKERING

Het systeem staat borg voor het aflezen van de statussen van de BEVEILIGINGEN en de ALARMEN in elke werkingsfase

EERSTE INSCHAKELING

LET OP: de eerste inschakeling moet worden uitgevoerd door de dealer - erkend door EDILKA-MIN (CAT), die controleert:

• of alle bovengenoemde regels en voorschriften die van kracht zijn op de plaats van installatie zijn toegepast;
• op de juiste installatie van de ketel en het schoorsteenkanaal;
• of er geen gevaar van schade aan de ketel en aan de installatieomgeving is.

BELANGRIJK:

De fabrikant wijst alle verantwoordelijkheid af voor het slechte functioneren van de ketel of voor eventuele schade die hierdoor wordt veroorzaakt aan zaken of personen wanneer:

• de eerste inschakeling niet is uitgevoerd in overeenstemming met het bovenstaande;
• de installatie van de ketel niet professioneel volgens de normen is uitgevoerd;
• de installatie van het systeem is uitgevoerd zonder te voldoen aan de geldende regelgeving.

De fabrikant wijst elk geschil of klacht af wanneer de regels voor het goede functioneren van de ketel niet in acht zijn genomen.

GEBRUIKSAANWIJZINGEN

OPSTART

- draai aan de hoofdschakelaar aan de linkerkant van het elektrisch paneel door het te zetten in positie I;

|

0

- druk op de toets AAN

- De ketel gaat vanuit de status UIT naar NORMAAL.

- De ventilator voor het aanzuigen wordt op de ingestelde snelheid gestart;

Di 9.36
NORMAAL
P1 ManHout	24°	80°

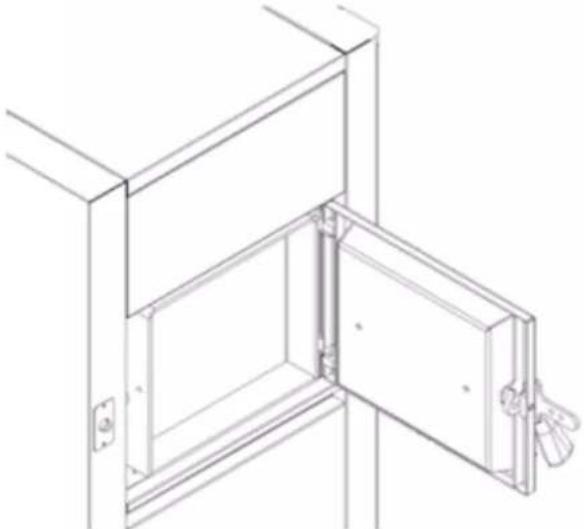

• open de deur voor het laden van het houtmagazijn, controleer of de onderste deur van de verbrandingskamer goed gesloten is;
• stort op de vuurvaste vloer een kleine hoeveelheid hout van kleine omvang en leg er papier op of blokjes petroleum of ander materiaal dat bevorderlijk is voor ontsteking, gebruik geen brandbare vloeistoffen;
• sluit de deur van het laden van het houtmagazijn;

• wanneer het hout goed brandt de laaddeur van het houtmagazijn openen en het hout op 2 manieren laden:

• goed plaatsen tot aan de bovengrens in de laadruimte;

• plaatsen tot halverwege het compartiment, zonder de limiet van het laden van de deur te overschrijden.

GEBRUIKSAANWIJZINGEN

Na een paar minuten de laaddeur openen en controleren of het hout goed brandt.

Controleer dit goed.

Let op: de ontsteking is niet toegestaan wanneer er alarmen zijn.

Belangrijk: tijdens de werking mag de onderste deur nooit worden geopend.

De bovenste laaddeur mag alleen worden geopend voor het controleren van het houtmagazijn en voor het laden ervan.

Bij het openen de handgreep vastzetten door deze een paar centimeter te openen en een paar seconden te wachten voordat het volledig wordt geopend, om ervoor te zorgen dat de ventilator op de volle snelheid komt.

Houd de deur alleen geopend zolang als strikt noodzakelijk is om het hout te laden.

De deur weer goed sluiten.

N.B. De laaddeur mag nooit worden opengelaten tijdens de normale werking van de ketel, maar uitsluitend voor het uitvoeren van de hierboven genoemde bewerkingen.

NUTTIGE TIPS

Controleer bij het dagelijkse beheer van de ketel, voordat deze wordt ingeschakeld, elke dag of er in het houtmagazijn niet een bovenmatige hoeveelheid as is opgestapeld, wat de goede werking van de ketel kan verstoren. Wanneer dat zo is moet men de as met behulp van een gereedschap door de centrale gleuf laten vallen.

Voordat er verder wordt gegaan met de ontsteking controleren of de gleuf geopend is.

Open de onderste deur van de verbrandingskamer en verwijder de as met behulp van een spatel.

Pas na deze eenvoudige maar belangrijke stappen verder gaan met de ontsteking.

AFSTELLING VAN DE LUCHT

Wanneer het paneel (A), tussen de twee deurtjes, wordt verwijderd, kan de hoeveelheid lucht voor de verbranding worden afgesteld, afhankelijk van de gebruikte houtsoort, met behulp van de knoppen (B) en (C).

Als het hout een lage luchtvochtigheid heeft is het genoeg om de knop (B) tot het minimum af te stellen, de knop (B) tot het maximum afstellen als de vochtigheid hoog is.

het paneel verwijderen "A" afstelling primaire lucht "B" afstelling secun- daire lucht "C"

GEBRUIKSAANWIJZINGEN

VERBRANDING

Zodra de de ketel is ingeschakeld en is gecontroleerd of er een vlam is kunt u de werkelijke inbedrijfstelling controleren door het aflezen van de temperatuurwaarden die zijn gemeten.

De ketel staat in de werkingsstatus NORMAAL.

De ketel gaat uit de status NORMAAL als een van deze voorwaarden zich voordoet:

• de rooktemperatuur is lager dan 60°C, er gaat een tijdklok van 50 minuten lopen: als de temperatuur boven 60°C blijft wordt de tijdklok gereset, anders gaat de ketel nadat er 40 minuten zijn verstreken naar UITGESCHAKELD;
• de rooktemperatuur komt boven 160°C en men gaat over naar MODULATIE;
• de rooktemperatuur komt boven 250°C en men gaat over naar BEVEILIGING;
• de temperatuur van de ketel komt boven "Thermostaat Ketel" en men gaat over naar MODULA-TIE;
• de temperatuur van de puffer komt boven "Thermostaat Puffer" en men gaat over naar STAND-BY wanneer er 2 minuten verstreken zijn;
• de temperatuur van de ketel komt boven de veiligheidsthermostaat van 90°C en men gaat over naar BEVEILIGING.

De status MODULATIE streeft naar een vermindering van de verbranding en probeert om de ketel geleidelijk bij de ingestelde "Thermostaat Ketel" te laten komen.

De ketel gaat uit de status MODULATIE als een van deze voorwaarden zich voordoet:

• de rooktemperatuur komt boven 250°C en men gaat over naar BEVEILIGING;
• de temperatuur van de ketel komt boven de veiligheidsthermostaat van 90°C en men gaat over naar BEVEILIGING;
• de rooktemperatuur zakt naar 160°C en men gaat over naar NORMAAL;
• de temperatuur van de ketel zakt naar "Thermostaat Ketel" en men gaat over naar NORMAAL;
• de temperatuur van de puffer komt boven "Thermostaat Puffer" en men gaat over naar STAND-BY wanneer er 2 minuten verstreken zijn;
• de temperatuur van de ketel komt boven "Thermostaat Ketel" en men gaat over naar STAND-BY wanneer er 2 minuten verstreken zijn.

De status STAND-BY streeft ernaar om de verbranding binnen de ketel geactiveerd te houden.

Door middel van de spoelcyclussen van de verbrandingskamer kan de verbranding drastisch worden verminderd, door de ketel niet in VEILIGHEID te zetten en daardoor het behoud van het houtskool voor de volgende ontsteking te garanderen.

De cyclussen hebben een pauze van 60 seconden, gedurende welke de ventilator stil staat, en een bewerking van 15 seconden tijdens welke de ventilator op volle snelheid draait.

Wanneer de omstandigheden waardoor het systeem in STAND-BY is gaan staan niet langer bestaan gaat de ketel naar NORMAAL, na een vertraging van 60 seconden.

In de status BEVEILIGING wordt de aanzuigventilator uitgeschakeld, om het systeem in veilige toestand te houden. Wanneer de omstandigheden waardoor het systeem in VEILIGHEID is gaan staan niet langer bestaan gaat het systeem naar de vorige status.

GEBRUIKSAANWIJZINGEN

BLOKKERINGSSTATUS

Deze status treedt op tijdens de werking van de ketel of met uitgeschakeld systeem als een fout optreedt tussen degenen die worden beschreven op pag. 233.

Om de blokkeringsstatus te herstellen is het nodig om:

- de opgetreden fout op te lossen (bijv. in werking treden veiligheidsthermostaat met herspanning keteltemperatuur);

- als er geen alarmen meer zijn 3 seconden drukken op de toets en het systeem gaat naar de status UITGESCHAKELD.

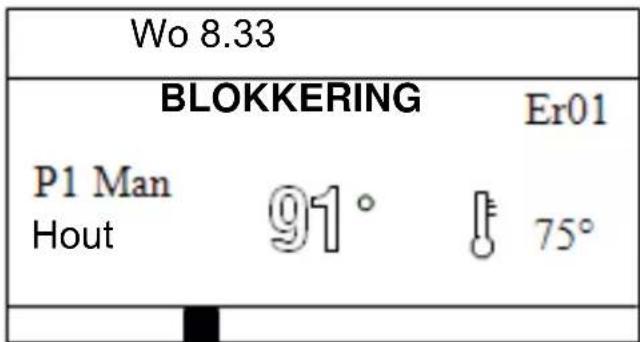

Wo 8.33 BLOKKERING Er01 P1 Man 91° 75° Hout

GEBRUIKSAANWIJZINGEN

AANSLUITSCHEMA

METER PUFFER aan te sluiten door de installateur METER KETEL CONTACT DEUR THERMOKOPPEL ROOKMETER RS232 42 S7 41 GND IN 7 40 +V 39 GND 38 S6 IN 6 37 +V 36 E 35 S5 IN 5 34 GND IN 5 33 +V 32 S4 IN 4 31 GND IN 3 30 S3 IN 3 29 GND IN 2 28 GND IN 2 27 S2 IN 2 26 - IN 1 CN1 45 GND IN 8 44 S8 IN 4 43+VC RS485 54 53 52+Vc 51 S9 IN 9 50 GND IN 10 49 S10 IN 10 48 47 COM AUX 3 LINEA 1 N↓L 2 V1 NN 3 FF 4 V2 NN 5 FF 6 NN 7 FF 8 PV3 R N 9 F 10 H1 H2 C UN 15 FF 16 N 17 F 18 COM 19 N.C. 20 N.O. 21 N 22 Foff 23 Fow 24 LIJN ROOKVENTILATOR CIRCULATIEPOMR KETEL aan te sluiten door de installateur VEILIGHEIDSTHERMOSTAAT P 1 CIRCULATIEPOMP SYSTEEM aan te sluiten door de installateur BEDIENINGSPANEL

GEBRUIKSAANWIJZINGEN

De ketel is voorzien van de volgende veiligheidsapparatuur:

• VEILIGHEIDSWARMTEWISSELAAR

Aangesloten op een thermische ontlastklep, hiermee kan de temperatuur in geval van nood onder 110°C worden gehouden.

Controleert de temperatuur van het water binnen de ketel. Wanneer de grenstemperatuur van 90°C wordt overschreden wordt de ventilator onderbroken en stopt de verbranding.

• TEMPERATUURMETER WATER

Als de temperatuur de waarde van de thermostaat bereikt gaat de ketel naar de uitschakelstand of stand-bystand.

• GEEN ONTSTEKING

Als er tijdens de inschakeling met hout de ketel niet naar een rooktemperatuur van ten minste 60°C gaat gaat de ketel binnen 40 minuten naar de status Uitgeschakeld.

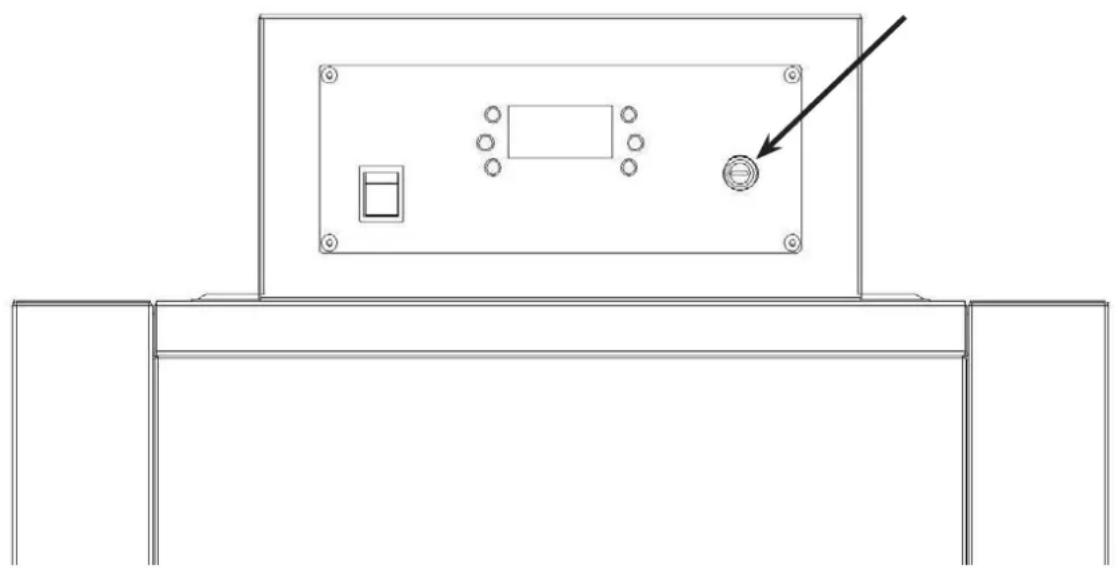

De ketel is voorzien van een zekering, ter bescherming van de elektronica.

Als u de thermostaat met herspanning opnieuw wilt inschakelen schroef dan de zwarte dop los en druk de cilinder volledig naar beneden totdat u een klik hoort.

Wanneer de veiligheidsthermostaat met waterbol in werking treedt neem dan contact op met een dealer - erkend door EDILKAMIN (CAT), om de oorzaak te achterhalen.

GEBRUIKSAANWIJZINGEN

POSITIE VEILIGHEIDSSYSTEMEN

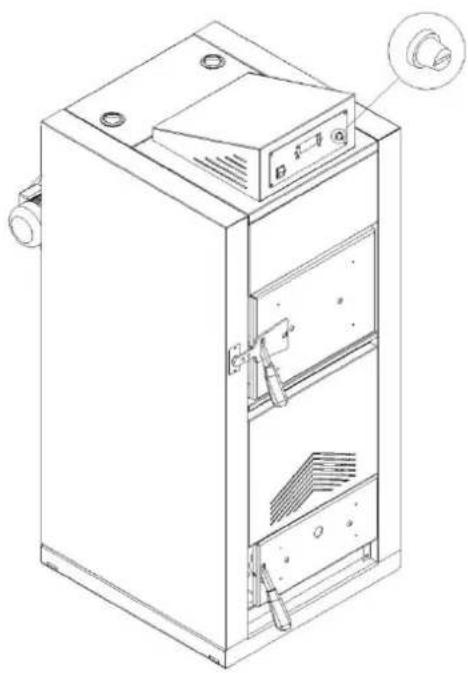

Positie veiligheidsthermostaat met handbediende herspanning

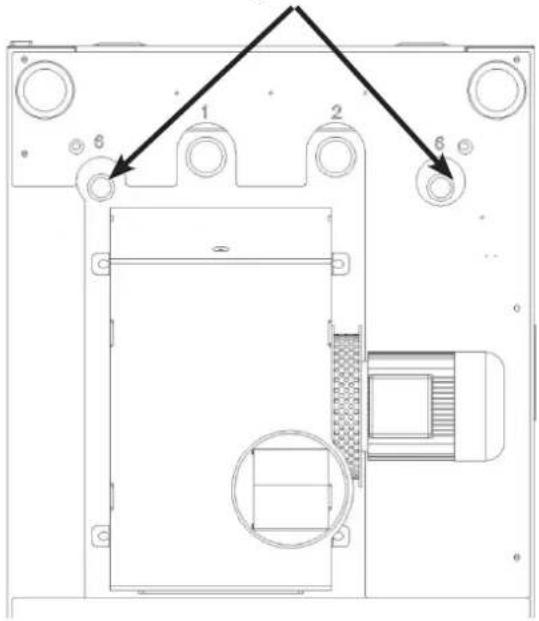

Aansluitingen 1/2"G F

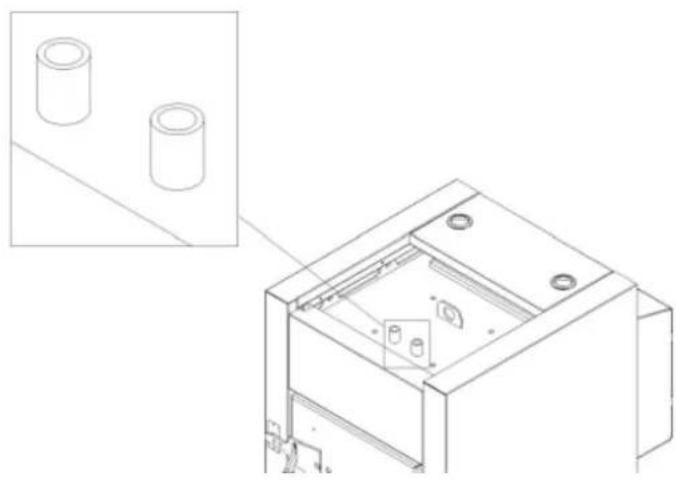

Positie aansluitingen veiligheidswarm- tewisselaar en kamer meter tempera- tuurcontrole

• Onderhoud en op professionele wijze en op gezette tijden uitgevoerde inspecties en het gebruik van alleen originele reserveonderdelen zijn essentieel voor een probleemloze werking zonder problemen en storingen en garanderen een lange levensduur van de ketel.
• Onderhoud is verplicht en moet regelmatig worden gedaan, met regelmatige tussenpozen.
• Onderhoud en niet uitgevoerde inspecties kunnen schade aan zaken en personen toebrengen.
• De inspectie dient voor het bepalen van de huidige status van de ketel en deze te vergelijken met de oorspronkelijke status.
• Onderhoud is noodzakelijk voor het herstellen van de oorspronkelijke toestand van de ketel.
• Gewoonlijk vindt het onderhoud plaats door middel van reiniging, instelling of vervanging van onderdelen die onderworpen zijn aan slijtage.
• Controleer de ketel aan het einde van elk stookseizoen, zodat de eigenschappen en de goede werking van het gehele systeem gehandhaafd blijft.
• Na elke reiniging moet de ketel worden gecontroleerd, of alles dat voor onderhoud verplaatst of verwijderd is weer correct is terug geplaatst.
• Het is raadzaam om aan het einde van het seizoen een grondige reiniging van de ketel uit te voeren, omdat de minerale assen een corrosieverwekkende stof produceren, waardoor de betrouwbaarheid van de ketel wordt verminderd.

HANDMATIGE REINIGING

Het reinigen van de ketel vindt plaats wanneer de ketel is afgekoeld, op de volgende wijze:
- sluit de stroomaf door de hoofdschakelaar op het bedieningspaneel op stand 0 te zetten;

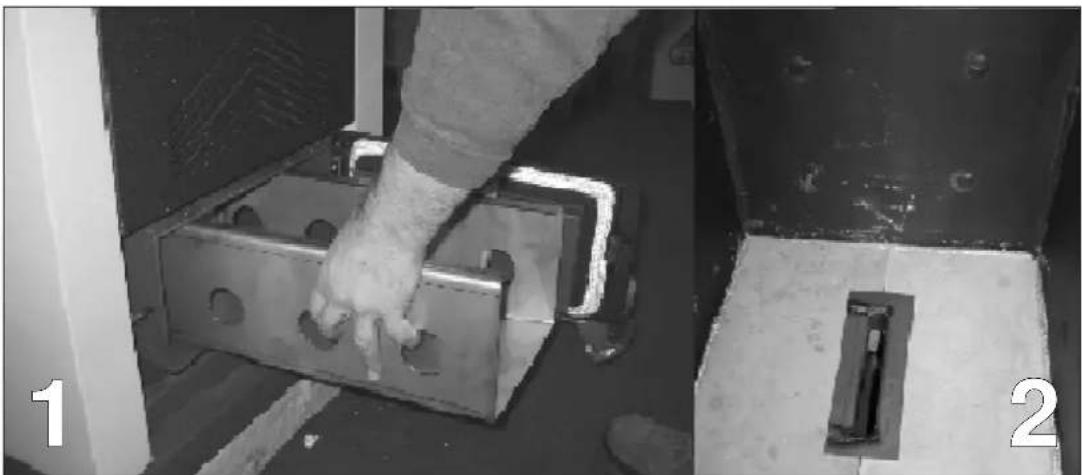

- open de onderste deur en verwijder voorzichtig de katalysator in de verbrandingskamer door deze naar voren te trekken (afb. 1);
- reinig het houtcompartiment door alle opgehoopte as te verwijderen reinig de verbrandingskamer zorgvuldig, vooral in de diepte, en verwijder alles wat zich heeft opgehoopt (afb. 2);
- zet de katalysator terug in de verbrandingskamer en let op dat deze op de bodem rust en in het midden van de kamer;
- verwijder de bovenste mantel aan de achterkant van de ketel (afb. 3) (door de CAT - erkend dealer van Edilkamin);
- draai de twee schroeven los waarmee het deurtje van de rookkast is vergrendeld en ga verder met de interne reiniging van de rooklade;
- verwijder voorzichtig de retarders van de rook aan de binnenkant van de leidingen, eventueel met behulp van een gereedschap;

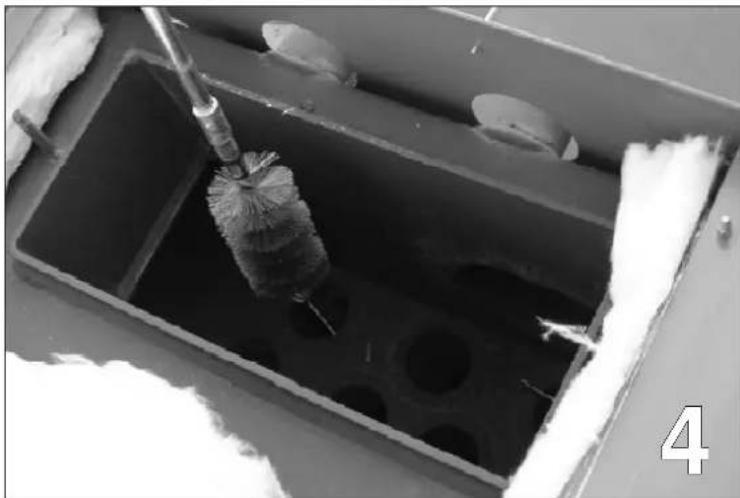

- met de meegeleverde stalen borstel het leidingsysteem reinigen (afb. 4) (door de CAT - erkend dealer van Edilkamin);

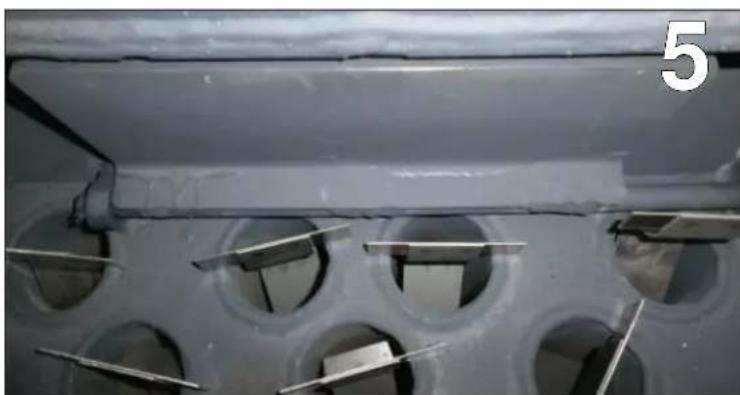

- de beweegbare afsluitklep reinigen van eventuele vuilaanslag (afb. 5) (door de CAT - erkend dealer van Edilkamin);

Het is raadzaam om de "T"-leiding van het rookkanaal elke maand te reinigen

OPMERKING:

nadat er 200 bedrijfsuren zijn verstreken verschijnt op het display het opschrift "REINIGEN".

De ketel blijft in werking, maar de klant wordt verzocht om een zorgvuldig onderhoud naar bevoegdheid uit te voeren.

Als u het bericht op het display na het onderhoud wilt verwijderen drukt u op de toets "#".

ONDERHOUD

(door de CAT - erkende dealer van Edilkamin)

(door de CAT - erkende dealer van Edilkamin)

(door de CAT - erkende dealer van Edilkamin)

ONDERHOUD

CONTROLE ONDERDELEN EN GEPLAND ONDERHOUD

Elk seizoen moet de dealer - erkend door EDILKAMIN (CAT) worden gebeld voor het noodzakelijke seizoensonderhoud.

Dit bestaat uit:

• Algemene reiniging van binnen-en buitenkant
• Zorgvuldige reiniging van de wisselaarbuizen
• Grondige reiniging en verwijdering van de afzetting van de verbranding van de verbrandingskamer e van de laadruimte van het hout
• Mechanische controle van de speling en de bevestigingen
• Reiniging van het rookkanaal (vervanging van de pakkingen op de buizen) en de ruimte van de ventilator voor de verwijdering van rook.
• Controle meters
• Reiniging /controle van het bedieningspaneel
• Visuele controle van de elektrische kabels, van de aansluitingen en van het netsnoer
• Controle en eventuele vervanging van de pakking deurtje
• Functionele test: inschakeling en werking.

Hieronder een samenvatting van de uit te voeren schoonmaak-, controle e/o onderhoudsprocedu- res:

	GEBRUIKER erkende dealer
	ledere3-4 dagen	lederemaand	ledereseizoen
Verbrandingskamer en houtcompartiment (afb. 1-2)	●
Bovenste klep en leidingssysteem (afb. 3-4-5)		●
Reiniging "T"-buis ●
Afsluitklep by-pass rookgas ●
Rookafvoer ●
Grondige reiniging dampen binnenste rookcircuit en rookkanaal			●
Controle afdichtingen ●
Functionele test ●

BUITENWERKINGSTELLING (EINDE SEIZOEN)

Het is raadzaam om aan het einde van elk seizoen de ketel in ieder onderdeel grondig te reinigen.

- Het is raadzaam om het apparaat van het elektriciteitsnet af te koppelen.

TIPS IN HET GEVAL VAN MOGELIJKE STORINGEN

• Let op: alle reparaties mogen uitsluitend door een dealer - erkend door EDILKAMIN (CAT) worden uitgevoerd
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt.
• De fabrikant kan niet aansprakelijk worden gesteld en de garantie vervalt wanneer alle hieronder beschreven handelingen niet in acht worden genomen en niet correct worden uitgevoerd.

SIGNALERINGEN MOGELIJKE OORZAKEN BLOKKERING EN INDICATIES EN OPLOSSINGEN

SIGNALERING STORING ACTIES
Er01 Blokering hoge watertemperatuurTreedt in werking als de meter voor het afl ezen van het water een temperatuur af-leestdie hoger is dan 90°C		Controleer of de circulatiepomp goed werkt (CAT)Controleer het hydraulisch systeem (CAT)Activeer de thermostaat met herspanning opnieuw (Gebruiker)
Er04 Fout overhitting water.Watertemperatuur in ketel te hoog.		Controleer het hydraulisch systeem (CAT)
Er05 Blokering hoge rooktemperatuuruitdoving door te hoge temperatuur van de rook		Controleer de rookgasmeter (CAT).Reinig de warmtewisselaars (CAT).Mogelijke oorzaken van een te hoge temperatuur van de rook:afwijking bij de afvoer van de rook,de verstopping van een rookkanaal, foute installatie,geen luchtinlaat in de ruimte (CAT).
Er11 Fout interne klok. Vervang de batterij in de elektronische kaart (CAT).Denk eraan dat het een onderdeel is dat regelmatig versleten raakt en het daarom niet onder de garantie valt.
Er15 Blokering vanwege afwezigheid netwerk(dit is geen defect van de ketel).Geen elektrische voeding voor meer dan 50 minuten.		Controleer de elektrische aansluiting en spanningsdalingen (Gebruiker).
Er16 Fout RS485Fout communicatie tussen kaart en display		Koppel de netspanning los van de ketel, wacht een paar minuten,daarna de netspanning opnieuw inschakelen (Gebruiker).
Er23 Fout temperatuurmeter ketel of puffer.		Controleer de meters en hun aansluitingen (CAT).

SLOOP EN VERWERKING

De sloop en verwerking komen ten laste van de eigenaar.

Houdt rekening met het milieu en de geldende normen en wetten van het land.

Sloop de ketel en houd eerst de elektrische onderdelen apart, daarna de batterij in de kaart en laat de aanwezige materialen recyclen via erkende professionele bedrijven

OPMERKINGEN

DATUM EN STEMPEL INSTALLATEUR

DATUM EN STEMPEL CAT 1e ONTSTEKING

DATUM EN STEMPEL EVENTUELE WERKZAAMHEDEN

DATUM EN STEMPEL SEIZOENSONDERHOUD

DATUM EN STEMPEL DEALER

DATUM EN STEMPEL CAT

Breng voor verdere verduidelijking of noodzakelijkheden een bezoek aan onze website www.edilkamin.com

OPMERKINGEN:
