GEBRUIKSAANWIJZING SERBATOIO 250 Kg EDILKAMIN

NL TANK 250 Kg, Installatie, gebruik en onderhoud p. 42

Gentile Signora / Egregio Signore

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

N.B.: INSTALLEER HET PRODUCT IN EEN AFGESLOTEN EN VOCHTVRIJE RUIMTE OM STORINGEN AAN DE ELEKTRISCHE APPARATUUR EN SCHADE AAN DE PELLETS TE VERMIJDEN

HET IS RAADZAAM OM GECERTIFICEERDE PELLETS TE GEBRUIKEN DIE DE KWALITEIT VAN HET PRODUCT GARANDEREN. HET GEBRUIK VAN PELLETS VAN SLECHTE KWALITEIT KAN DE WERKING VAN DE TOESTELLEN NEGATIEF BEÏNVLOEDEN OF SCHADE VEROORZAKEN.

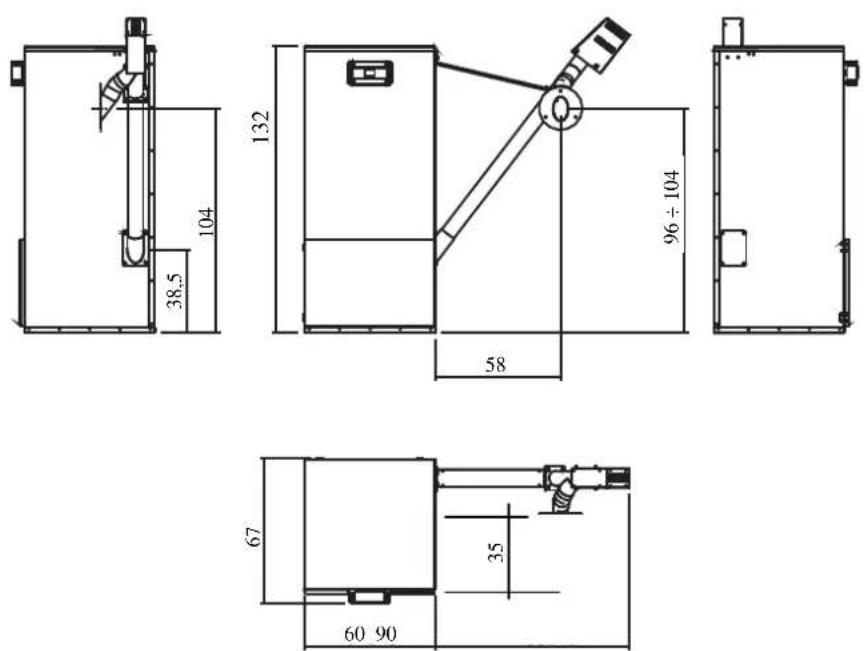

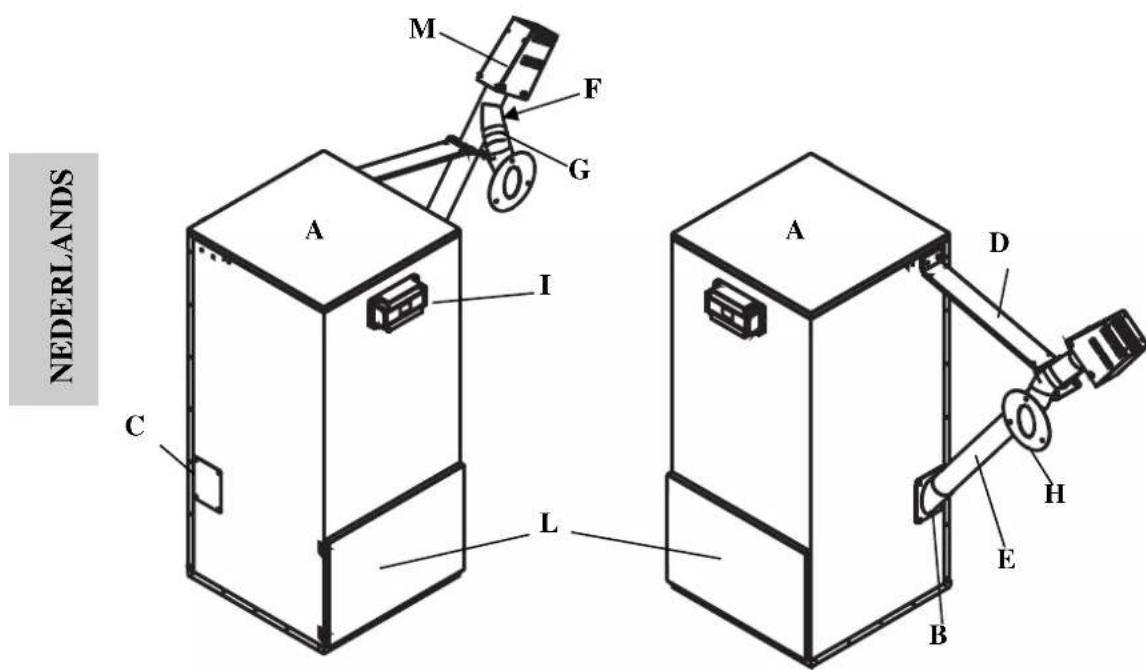

B = koppeling voor toevoerleiding

C = sluitplaat

D = steun voor toevoerleiding

E = toevoerleiding (optie)

F = leiding (optie)

G = flexible leiding (optie)

H = flens aansluiting flexibele leiding (optie)

I = elektronische regelaar

L = opslagruimte zakken met pellets

M= machine bekleding reductiemotor (optie)

COMPONENTEN MONTEREN OPTIES

• Monteer de koppeling van de toevoerleiding (B meegeleverd) op het lichaam van de tank (aan de zijde met de ketel) en zet hem met 4 M6 schroeven vast (foto 1).
• Bevestig aan de andere kant (symmetrisch geplaatst) de sluitplaat (C meegeleverd) door hem met de 4 M6 schroeven vast te zetten (foto 2).
• Plaats de steun van de toevoerleiding (D meegeleverd) en zet hem met twee M6 schroeven en moeren op het lichaam van de tank vast (foto 3).
• Breng de toevoerleiding (E) met de schroef aan en let goed op de stand van de toevoeropening. Deze moet naar boven gedraaid zijn (foto 4).
• Monteer de leiding (F) gekeerd naar de achterkant van de ketel (foto 5) en bevestig hem aan de steun (D) met behulp van de bijgevoegde schroeven (foto 6).
• Verwijder de voorgesneden deksel aan de achterkant van de ketel (foto 7), draai de schroeven voor de bevestiging van de flens onder de deksel los en vervang hem met de flens voor de aansluiting van de flexibele leiding (H - foto 8).
  -Sluit de flexibele buis (G - foto 9-10) aan op de buis (F - foto 5-10) en de flens voor het aansluiten van de flexibele buis (H - foto 8-9). Zet de buis vervolgens met klemringen (meegeleverd) vast.

Opmerking: de flexibele leiding (G) moet op dusdanige wijze aangesloten worden dat de pellets zonder problemen naar de tank gevoerd worden (foto 10); controleer de verbinding de eerste keren dat u pellets laadt en sluit eventuele spleten af met kit.

B Foto 1

C Foto 2 Foto 3

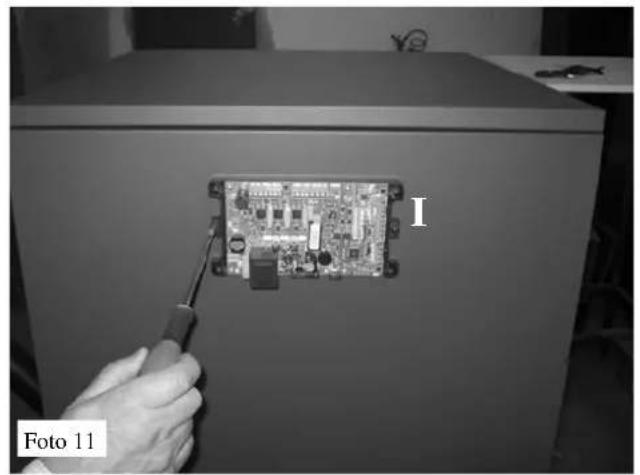

De geleverde elektronische regelaar (I) is al van kabels voorzien en moet geplaatst worden op de daarvoor bestemde zitting aan de voorkant van de tank. Bevestig de aardkabel (P) (foto 11-12).

U kunt de deksel verwijderen door de 4 schroeven los te draaien als de applicatie moeizaam verloopt.

Sluit de voedingskabel van de motor aan:

- op de wand van de tank met de zelfklevende basis en de klemring (foto 13)

- op de steun van de toevoerbuis (D) met de klemringen (foto 14)

Steek de stekker in het stopcontact van de motor (foto 15)

Let op: zorg ervoor dat u de bekleding (M) - (foto 16) niet met de schoepen van de reductiemotor aanraakt.

ELEKTRISCHE EIGENSCHAPPEN
Voeding	230V +/- 10% 50Hz
Vermogen reductiemotor leeg	70 W
Vermogen reductiemotor onderbelast	120 W
Thermische bescherming motor	130 °C
Beveiliging elektronische kaart FuZekering 4A	250 V

BELANGRIJK:

Tijdens de installatie moet u de tank aarden. Sluit de aarddraad aan op het daarvoor bestemde oogje aan een zijde van de tank.

INSTALLATIE

BEVESTIGING METERS

Meter voor de opname van de staat "Minimum Pellet" IN DE TANK OP DE KETEL.

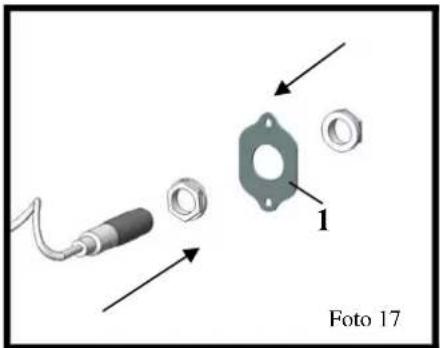

• Bevestig de meter aan het verzinkte plaatje met gat (1 - meegeleverd) met behulp van de ringen (foto 17-17a).

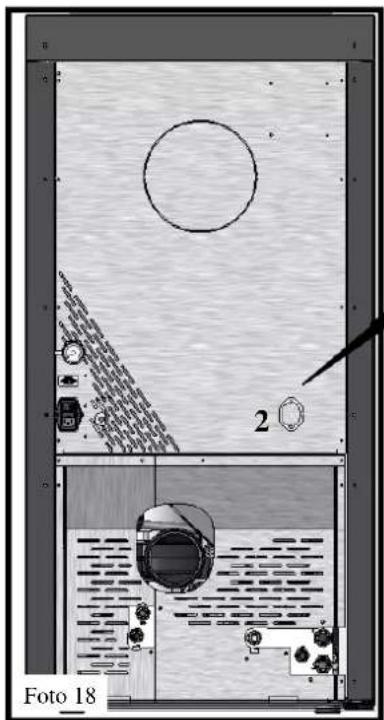

• Verwijder het blinde plaatje (2 - foto 18-18a) aan de achterkant van de ketel en zet het plaatje (1) met meter vast (3 - foto 18b).

1 Foto 17

Meter voor de opname van de staat "Minimum Pellet" IN DE EXTERNE TANK.

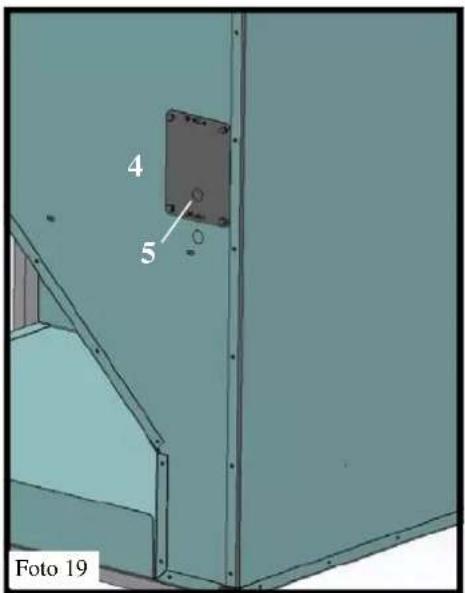

- Demonteer de sluitplaat (4 - foto 19) en verwijder het voorgesneden gat (5) in de plaat.

- Zet de meter met de ringen (foto 19a-19b) vast aan de plaat (4).

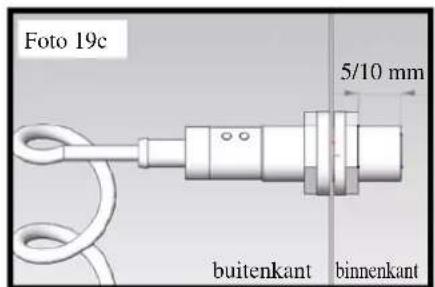

- De meter moet ongeveer 5/10 mm buiten de inwendige ring uitsteken (foto 19c).

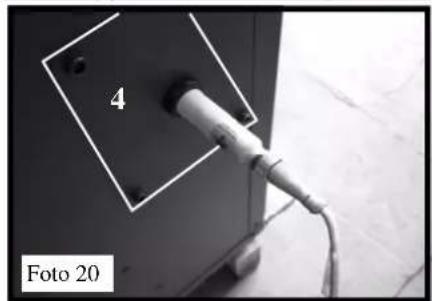

- Hermonteer de plaat (4 - foto 20) (met het opschrift "UP 250" naar boven gericht) en zorg ervoor dat u het snoer niet beschadigt.

Controleer op het display van de elektronische regelaar of de meter correct gemonteerd is door na te gaan of de leds van de iconen gaan branden (zie afb. 22 op pagina 47).

VERMIJD DAT DE KABEL VAN DE METER DE WARMTEBRON KAN RAKEN (BIJV. ROOKAFVOER).

4 5 Foto 19

Foto 19a 4 19a

Foto 19c 5/10 mm buitenkant binnenkant

Foto 19b 4 USC 40

Steek de schuko stekker van de voedingskabel aan de uitgang van de elektronische regelaar in het stopcontact (indien mogelijk voorzien van een magnetothermische schakelaar).

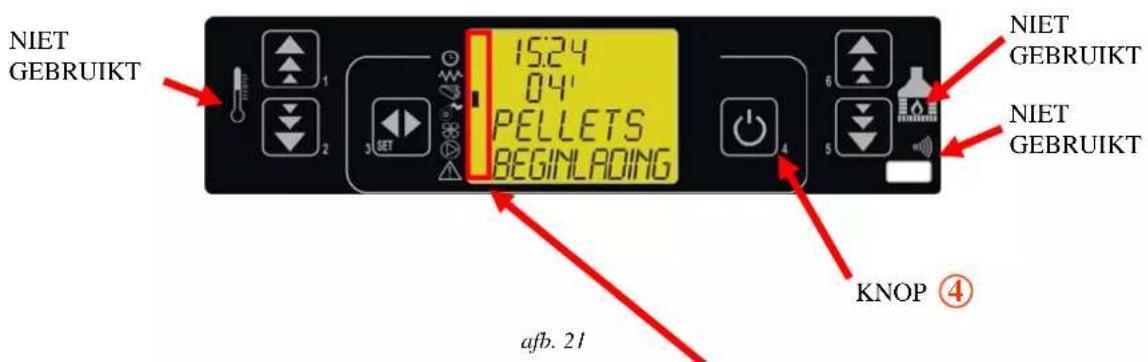

Dankzij het paneel kunte u met een aantal toetsen met de elektronische regelaar communiceren.

Een display informeert de bediener over de staat van het toevoersysteem.

Tijdens de programmering worden de verschillende parameters weergegeven die met behulp van de toetsen gewijzigd kunnen worden.

NIET GEBRUIKT 15:24 04' PELETS BEGIN LADING 6 6 NIET GEBRUIKT NIET GEBRUIKT KNOP ④ afb. 21

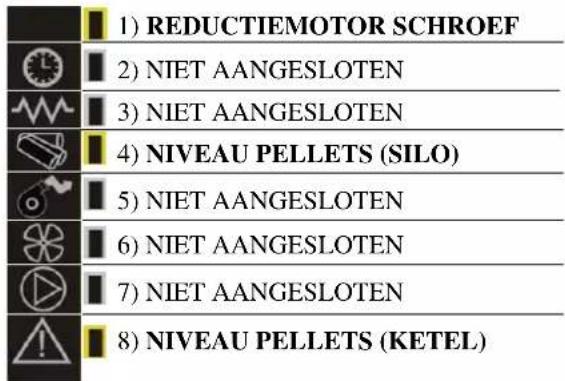

De afbeelding 22 beschrijft de betekenis van de symbolen op het linkerdeel van het display.

De activering op het display van een van de led segmenten signaleert de activering van het overeenstemmende systeem, zie de lijst ernaast.

1) REDUCTIEMOTOR SCHROEF 2) NIET AANGESLOTEN 3) NIET AANGESLOTEN 4) NIVEAU PELLETS (SILO) 5) NIET AANGESLOTEN 6) NIET AANGESLOTEN 7) NIET AANGESLOTEN 8) NIVEAU PELLETS (KETEL)

afb.22

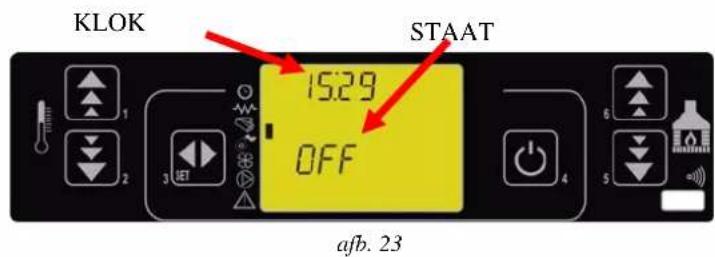

KLOK STAAT 15:29 OFF afb. 23

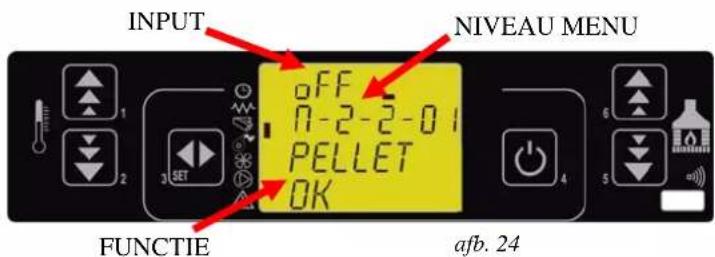

INPUT NIVEAU MENU OFF N-2-2-01 PELLET OK FUNCTION afb. 24

De afbeelding 24 beschrijft de rangschikking van de berichten tijdens de programmering of het instellen van de operationele parameters. En met name:

1. De input zone toont de ingevoerde waarden voor de programmering
2. De "niveau menu", toont het niveau van het actuele menu. Raadpleeg het hoofdstuk menu.

GEBRUIKSWIJZE (GEBRUIKER)

De afbeelding 25 toont het display voor de inschakeling van het display.

Druk een aantal seconden lang op de toets P4 om de regelaar in te schakelen. De inschakeling van de regelaar wordt op het display weergegeven, zie afbeelding 25.

Taalkeuze

Druk voor de taalkeuze op de knop SET (P3). Het bericht "TAALKEUZE" wordt weergegeven.

Druk nogmaals op de knop SET (P3). Het bericht "MENU' 01 - ITA" wordt weergegeven. Kies de gewenste taal met behulp van de knoppen P1 en P2. Bevestig uw keuze door tweemaal op de knop P4 te drukken.

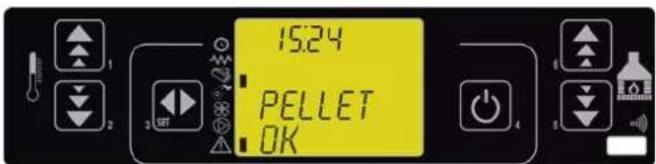

15:24 PELLET OK

Afb. 26

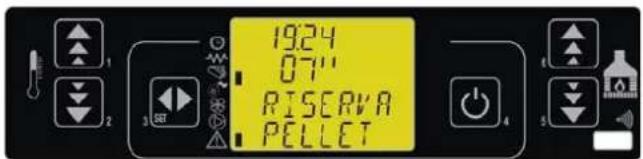

Zodra de sensor opmerkt dat het peil van de pellets te laag is, zal de regelaar 7 seconden lang de pellet reserve controleren (afbeelding 27). De weergave wordt hersteld in pellets aanwezig als het peil hersteld wordt, zie afbeelding 26. Als dit niet het geval is, zullen na verloop van de 7 seconden pellets toegevoerd worden. (zie afbeelding 28).

1924 07" RISERVAN PELLET

Afb. 27

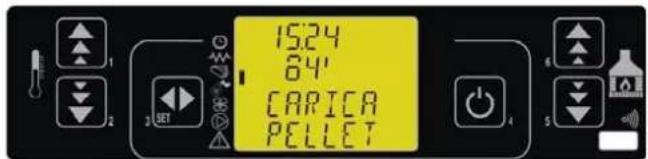

15.24 84' CAPICA PELLET

Afb. 28

Meteen na de controle wordt de pellettoevoer gedurende de ingestelde tijd ingevoerd.

Als aan het einde van de ingestelde tijd het peil van de pellets hersteld is, zal het bericht PELLETS AANWEZIG weergegeven worden en zal de toevoer gedeactiveerd worden. Als dit niet het geval is, wordt een alarmbericht weergegeven en komt de motor van de schroef tot stilstand

Uitschakelen.

Druk ongeveer 2 seconden lang de knop 4 in om de lader uit te schakelen.

De schroef komt onmiddellijk tot stilstand en het display presenteert zich zoals in de afbeelding 29 angegeven is.

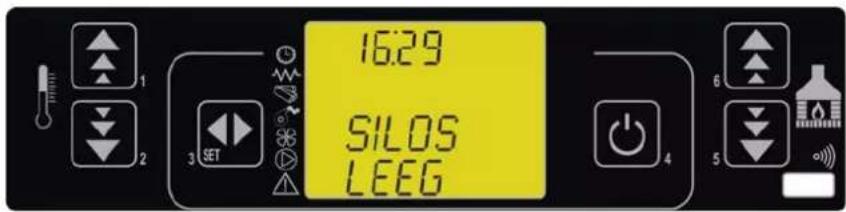

Het alarm wordt weergegeven als de extra tank leeg is (afbeelding 30).

16:29 SILOS LEEG

afb. 30

Vul de tank met pellets en druk op de knop 4, teneinde de tank in de werkstand te plaatsen.

Alarm Pellets op.

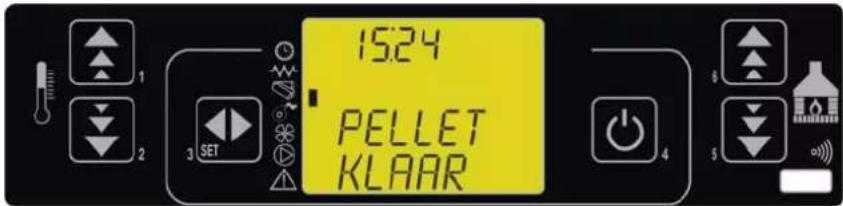

Dit alarm wordt weergegeven als de geprogrammeerde tijd voor het toevoeren van pellets verstreken is en het peil in de tank van de ketel zich nog altijd onder het peil van de meter bevindt. In dit geval wordt op het display het bericht PELLETS OP en 10" later het bericht UIT weergegeven.

15.24 PELLET KLAAR

afb. 31

Controleer de oorzaken voor het ontbreken van pellets (blokkering motor, defect motor, leiding verstopt, tijd toevoer te kort).

Herstel het peil in tank en druk op de knop 4, teneinde de tank in de werkstand te plaatsen.

CONFORMITEITSVERKLARING

Het product voldoet aan de vereisten van de volgende EEG Richtlijnen:

En is dus voorzien van een markering

EDILKAMIN S.p.a.

maatschappelijke zetel Via Vincenzo Monti 47

20123 Milano

EDILKAMIN

TECNOLOGIA DEL FUOCO

www.edilkamin.com

Cod. 669760

01.13/D
