Caractéristiques techniques	Capacité : 250 kg
Type de chaudière	Chaudière à pellets

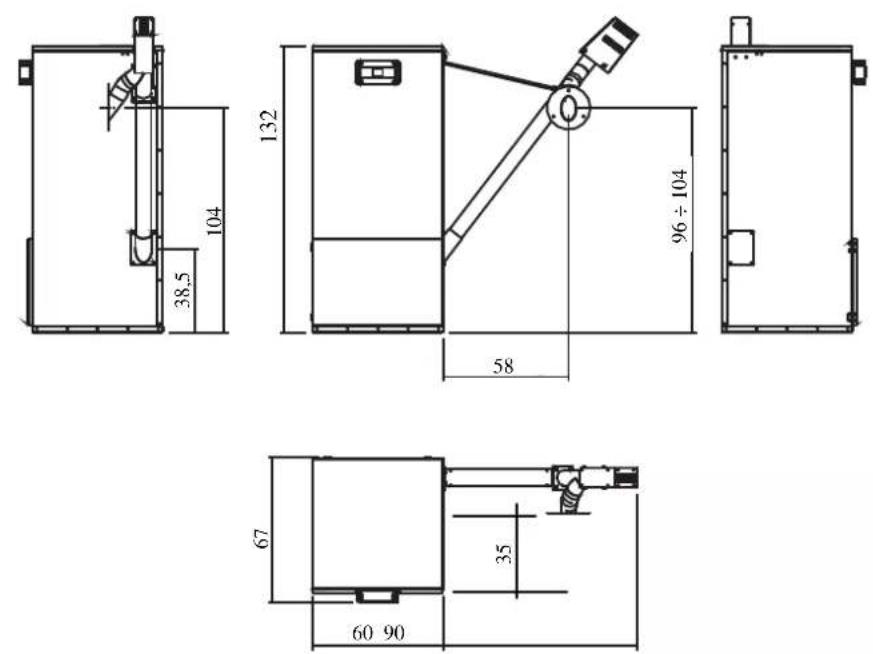

Dimensions	À spécifier selon le modèle
Poids	À spécifier selon le modèle
Utilisation	Conçu pour le stockage de pellets, compatible avec les chaudières EDILKAMIN
Maintenance	Vérification régulière de l'état du réservoir et nettoyage recommandé
Sécurité	Conforme aux normes de sécurité en vigueur pour les chaudières à pellets
Informations générales	Idéal pour les utilisateurs cherchant une solution de chauffage écologique et économique

FOIRE AUX QUESTIONS - SERBATOIO 250 Kg EDILKAMIN

Comment installer le SERBATOIO 250 Kg ?

Assurez-vous de suivre le manuel d'installation fourni. Il est recommandé de faire appel à un professionnel pour garantir une installation correcte et sécurisée.

Quels types de combustibles peuvent être utilisés avec la chaudière EDILKAMIN ?

La chaudière EDILKAMIN SERBATOIO 250 Kg est conçue pour utiliser des granulés de bois, des bûches et d'autres combustibles solides appropriés.

Que faire si la chaudière ne s'allume pas ?

Vérifiez que l'alimentation électrique est correcte et que le réservoir de combustible est plein. Consultez le tableau de diagnostic dans le manuel pour d'autres causes possibles.

Comment nettoyer le SERBATOIO 250 Kg ?

Il est important de nettoyer régulièrement le réservoir et les conduits de la chaudière. Suivez les instructions de nettoyage dans le manuel d'utilisation pour éviter toute obstruction.

Quelle est la durée de vie de la chaudière EDILKAMIN SERBATOIO 250 Kg ?

Avec un entretien régulier, la durée de vie de la chaudière peut atteindre 15 à 20 ans. Assurez-vous de suivre les recommandations d'entretien du fabricant.

Quelles sont les dimensions du SERBATOIO 250 Kg ?

Les dimensions exactes peuvent varier. Veuillez consulter le manuel d'utilisateur ou la fiche technique pour les dimensions spécifiques de votre modèle.

Comment régler la température de la chaudière ?

La température peut être réglée à l'aide du thermostat de la chaudière. Reportez-vous au manuel d'utilisateur pour des instructions détaillées sur les réglages.

Y a-t-il des avertissements de sécurité à respecter ?

Oui, il est crucial de respecter toutes les consignes de sécurité indiquées dans le manuel d'utilisation. Ne jamais bloquer les ventilations et s'assurer que la chaudière est installée conformément aux normes de sécurité.

MODE D'EMPLOI SERBATOIO 250 Kg EDILKAMIN

Madame, Monsieur, Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, nous vous demandons de lire attentivement cette fiche, afin de pouvoir profiter au mieux et en toute sécurité de toutes ses prestations. Pour tout autre renseignement ou besoin, contactez le REVENDEUR chez lequel vous avez effectué votre achat ou visitez notre site internet www.edilkamin.com à la rubrique REVENDEUR.

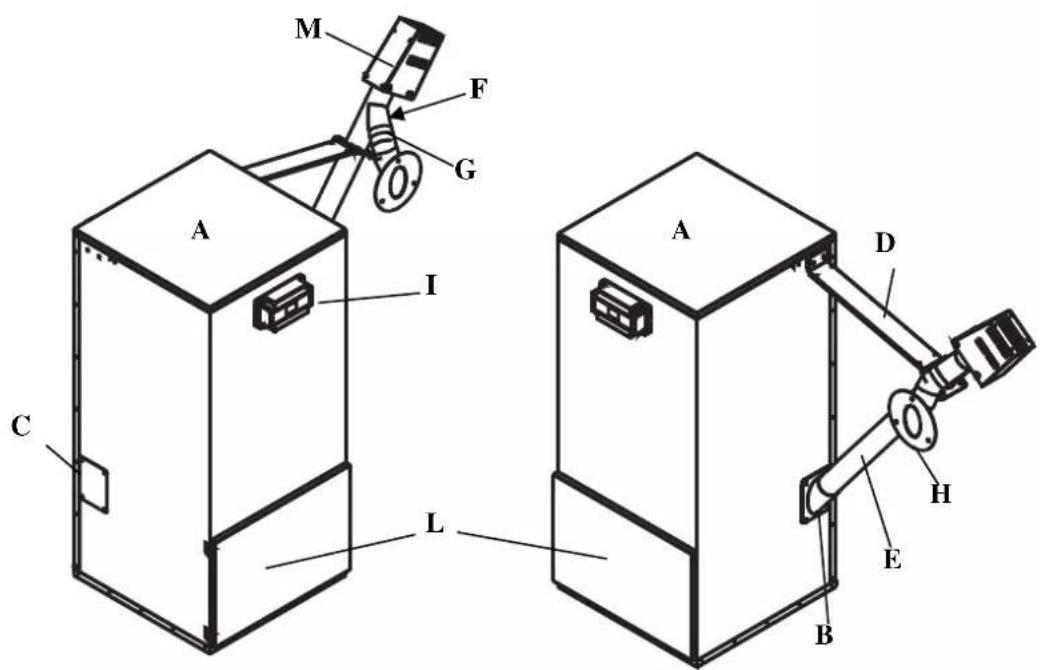

- Monter le raccord pour le tuyau chargeur (B fournie ) sur le corps du réservoir (du coté où sera placée la chaudière) en le fixant avec 4 vis M6 (photo 1). - De l’autre coté (symétriquement) appliquer la plaque de fermeture (C fournie ) en la fixant avec 4 vis M6 (photo 2).

Positionner le soutien pour le tuyau chargeur (D fournie ) en le fixant au corps du réservoir avec deux vis M6 et des écrous (photo 3). - Enfiler le tuyau chargeur (E) avec la vis sans fin en faisant attention à la position de la fente d’alimentation qui doit être tournée vers le haut (photo 4).

Monter le convoyeur (F) tourné vers le coté postérieur de la chaudière (photo 5) et le fixer au soutien (D) en utilisant les vis fournies (photo 6). - Enlever le couvercle prédécoupé sur l’arrière de la chaudière (photo 7), dévisser les vis de fixation de la bride de ferme- ture qui se trouve sous le couvercle prédécoupé et la remplacer par une bride de prise de tuyau flexible (H – photo 8). - Raccorder le tuyau flexible (G - Photos 9-10) au tuyau convoyeur (F - photos 5-10) et à la bride de raccordement du tuyau flexible (H -photos 8-9), et le bloquer avec des colliers de serrage (fournis). Note: le tuyau flexible (G) doit être placé de manière à transporter le pellet dans le réservoir sans étrangle- ments (photo 10); vérifier durant les premiers chargements et sceller avec du silicone les éventuelles fuites de poussières. Photo 1 Photo 2 Photo 3 Photo 4 Photo 5 Photo 6 Photo 7 Photo 8 Photo 9 Photo 10 FRANÇAIS

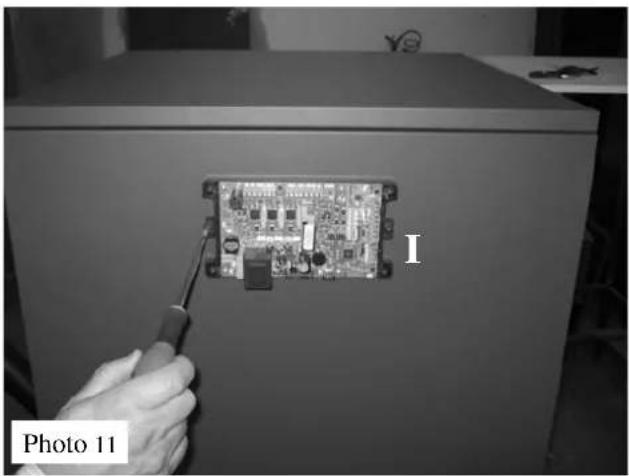

Fixation du régulateur électronique (I) sur le réservoir - Le régulateur électronique (I) est livré déjà câblé dans son boitier qui doit être appliqué dans le logement prévu sur la partie frontale du réservoir, puis fixer le câble de terre (P) (photos 11-12) - En cas de difficultés dans l’application il est possible d’enlever le couvercle en intervenant sur les 4 vis. - Amener le câble d’alimentation au moteur en le fixant: - à la paroi du réservoir avec la plaquette adhésive et le collier (photo 13) - au support prévu pour le tuyau du chargeur (D) à l'aide des colliers de serrage (photo 14) Brancher la fiche à la prise du moteur (photo 15) Attention : éviter le contact du carter (M) - (photo 16) avec les pales du motoréducteur.

I21 BRANCHEMENTS ÉLECTRIQUES IMPORTANT: Pendant l’installation il faut réaliser la mise à la terre du réservoir. Brancher un câble de terre à l’œillet situé sur un coté du réservoir. Fig. A Capteur réservoir chaudière Capteur réservoir silo Vis sans fin Alimentation 230V +/- 10% 50Hz Puissance motoréducteur à vide 70 W Puissance motoréducteur en charge 120 W Protection thermique moteur 130 °C Protection carte électronique Fusible 4A 250 V

CARACTÉRISTIQUES ÉLECTRIQUES

Terre Réseau 230Vac FRANÇAIS Terre

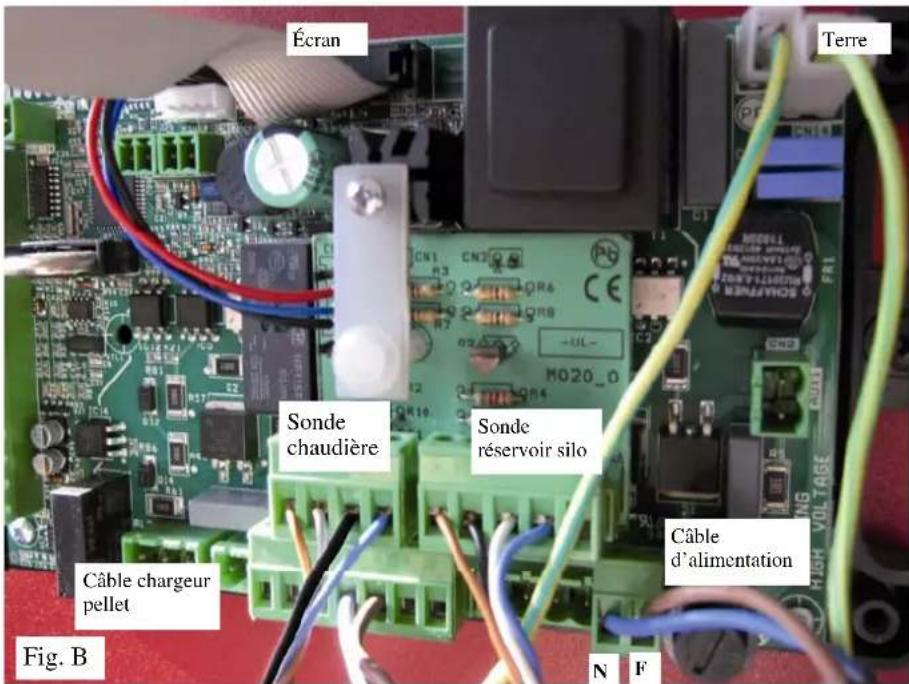

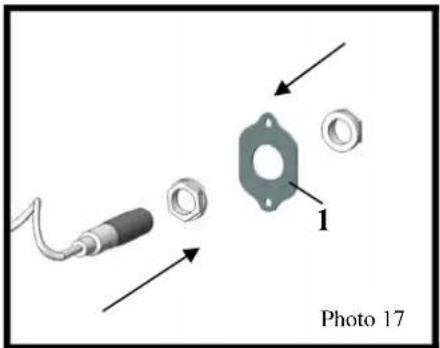

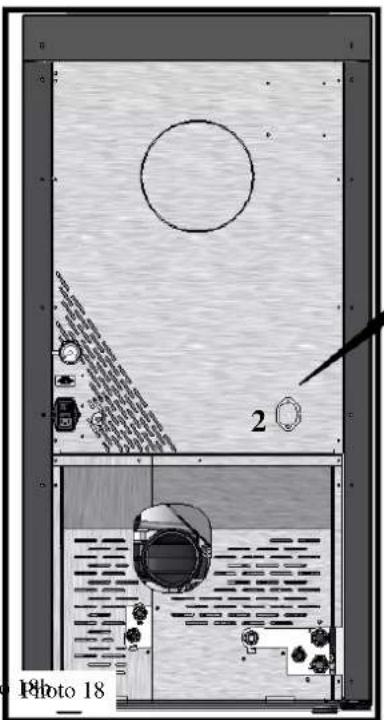

Fig. B Écran Câble d’alimentation Câble chargeur pellet Sonde réservoir silo Sonde chaudière22 FRANÇAIS INSTALLATION FIXATION SONDE Sonde pour le relèvement de la condition de « Pellet Minimum » DANS LE RÉSERVOIR INSTALLÉ SUR LA CHAUDIÈRE. - Fixer la sonde à la petite plaque zinguée perforée, (1 - fournie), au moyen des écrous de la sonde (photos 17- 17a). - Retirer la plaque aveugle (2 - photos 18-18a) présente sur le panneau arrière de la chaudière et procéder au rem- placement en vissant la plaque (1), avec la sonde correctement positionnée (3 - photo 18b). Photo 17a Photo 18b Photo 17 Photo 18 Photo 18a

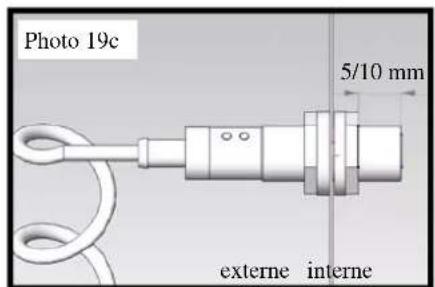

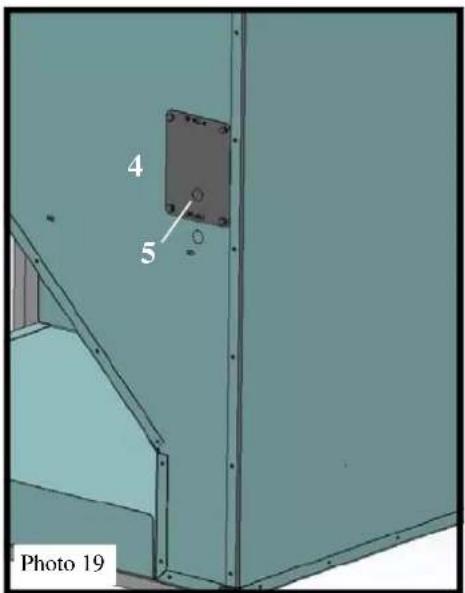

Sonde pour le relèvement de la condition de « Pellet Minimum » DANS LE RÉSERVOIR EXTERNE. - Enlever la plaque de fermeture (4 - photo 19), retirer le trou prédécoupé (5) sur cette même plaque. - Fixer la sonde à la plaque (4) au moyen des écrous de la sonde (photos 19a-19b). - La sonde doit dépasser d'environ 5/10 mm de l'écrou interne (photo 19c). - Replacer la plaque (4 - photo 20) (avec l'indication “UP 250 “ dirigée vers le haut) en faisant attention de ne pas endommager le câble électrique. Contrôler que les sondes soient correctement installées sur l'afficheur du régulateur électronique en vérifiant que les icônes relatives aux leds s'allument (voir fig. 22 à la page 23). ÉVITER QUE LE CÂBLE DE LA SONDE SE TROUVE EN CONTACT AVEC DES SOURCES DE CHA- LEUR (EX. CONDUIT DE FUMÉES).

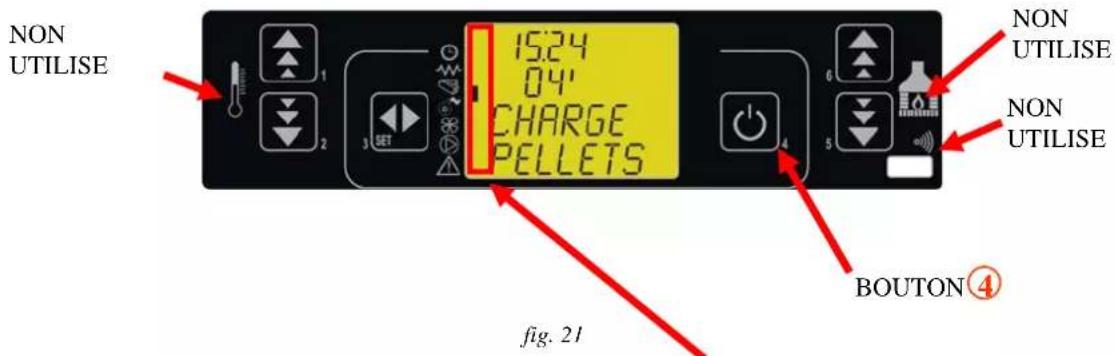

5/10 mm Photo 19c externe interne23 Brancher la fiche schuko du câble d’alimentation, sortant du régulateur électronique, à la prise de réseau (si possible équipé d’interrupteur magnétothermique). L’unité console permet de communiquer avec le régulateur électronique simplement en ap- puyant sur certaines touches. Un écran informe l’opérateur de la situation opérationnelle du système de charge. En modalité programmation s’affichent les différents paramètres qui peuvent être modifiés en intervenant sur les touches.. fig. 21

DESCRIPTION RÉGULATEUR

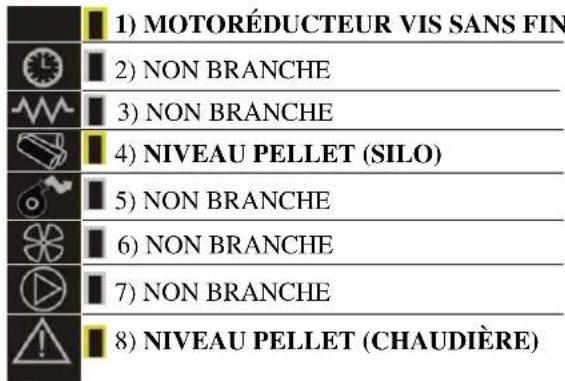

Figure 22 décrit la signification des symboles situés sur la partie gauche de l’écran. L’activation sur l’écran d’un des segments led signale l’activation du dispositif correspondant selon la liste ci -contre. fig.22

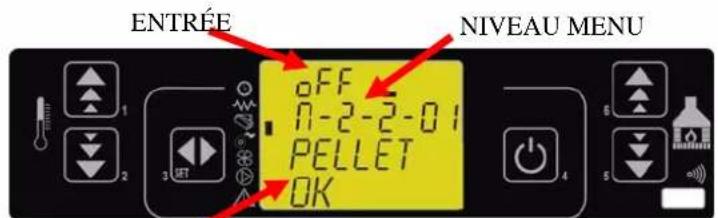

BOUTON 4 NON UTILISE NON UTILISE NON UTILISE In figure 24 décrit la disposition des messages en phase de programmation ou le réglage des paramètres opérationnels. En particulier :

1. La zone entrée affiche les valeurs de programmation introduites

2. La zone “niveau menu” affiche le niveau du menu courant. Consulte le chapitre menu.

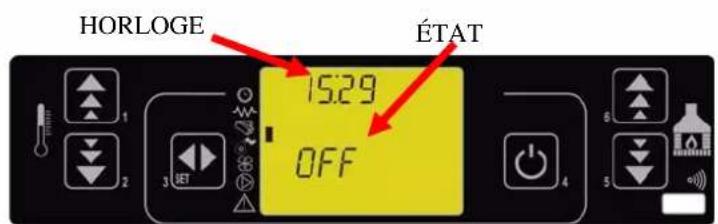

fig. 23 fig. 24 ENTRÉE FONCTION HORLOGE ÉTAT NIVEAU MENU FRANÇAIS24 FRANÇAIS MODALITÉS OPÉRATIONNELLES (UTILISATEUR) Avant d’allumer le régulateur l’écran se présente comme sur la figure 25

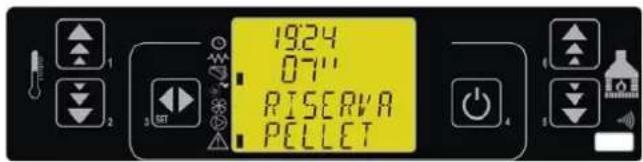

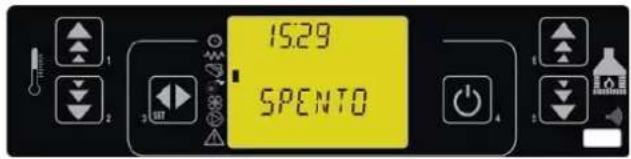

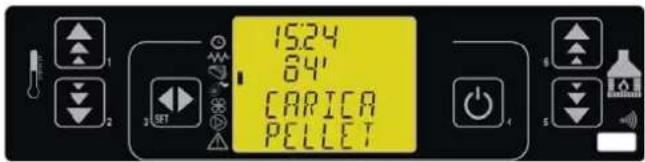

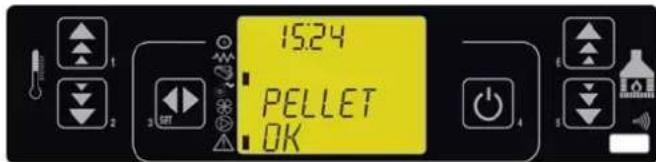

A partir du moment où le capteur relève que le niveau de pellet est insuffisant, le régulateur vérifie la réserve de pellet (figure 27) pendant 7 secondes, si le niveau se rétablit alors le niveau de pellet redevient présent comme sur la figure 26, autrement au bout des 7 secondes cela passe en chargement pellet (voir figure 28). UTILISATION Extinction . Pour éteindre le chargeur il suffit d’appuyer sur le bouton 4 pendant 2 secondes environ . La vis sans fin s’arrêtera immédiatement, et l’écran se présentera comme sur la figure 29. Tout de suite après la vérification, le chargement de pellet s’activera pour la durée de charge réglée

Si à la fin de la durée de chargement le niveau est rétabli, l’inscription PELLET PRÉSENT apparaitra et désactivera le chargement, autrement l’alarme sera signalée et le moteur de la vis sans fin sera éteint

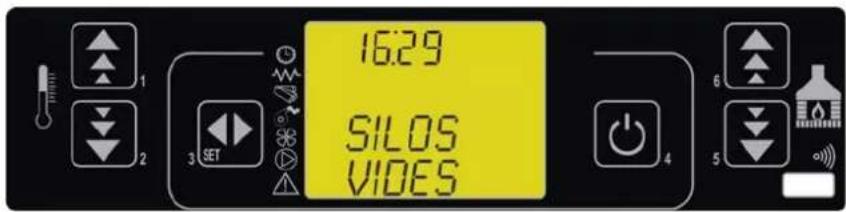

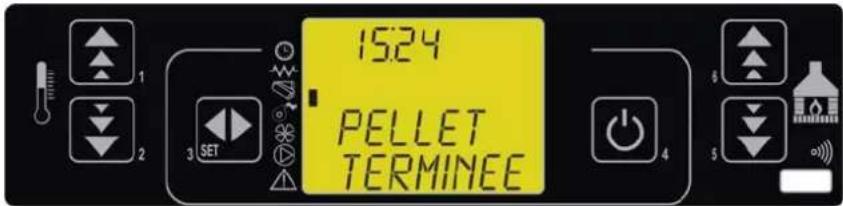

Fig. 27 Fig. 28 Pic. 29 Fig. 26 Fig. 25 Allumage du contrôle Pour allumer le régulateur appuyer sur le bouton P4 pendant quelques secondes. L’alluma- ge effectif est signalé sur l’écran comme sur la figure 25. Sélectionner la langue Pour sélectionner la langue, appuyer sur le bouton SET (P3), l'inscription «CHOISIR LA LANGUE» s'affichera à l'écran. Appuyer de nouveau sur le bouton SET (P3) et l'inscription «MENU’ 01 - ITA» s'affichera. Avec les boutons P1 et P2, sélectionner la langue désirée, confirmer le choix en appuyant deux fois25 ALARMES Alarme réservoir supplémentaire vide. L’alarme s’affiche lorsque le réservoir supplémentaire est vide (figure 30). fig. 30 Pour ramener le réservoir en condition de travail charger le pellet et appuyer sur le bouton 4 . Alarme pellet épuisé. L’alarme s’affiche lorsque la durée de chargement du pellet est terminée, cette durée est pro- grammée quand le niveau de pellet dans le réservoir de la chaudière est encore sous le niveau de la sonde. Dans ce cas l’inscription PELLET ÉPUISÉ apparaitra sur l’écran et au bout de 10’’ l’inscription ÉTEINT apparaitra. Contrôler les causes de l’absence de pellet (blocage moteur, panne moteur, obstruction du tuyau convoyeur, durée de chargement insuffisante). Pour ramener le réservoir en condition de travail rétablir le niveau de pellet dans le réservoir et ap- puyer sur le bouton 4 . fig. 31 UTILISATION
