Type de produit	Réservoir de pellets pour chaudière
Marque	Edilkamin
Modèle	TANK 250 KG
Capacité	250 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance moteur à vide	70 W
Puissance moteur en charge	120 W
Protection thermique moteur	130 °C
Fusible de protection carte	4 A 250 V
Fonctions principales	Alimentation automatique en pellets depuis un réservoir externe vers la chaudière ; contrôle électronique du niveau et du chargement ; détection de niveau minimum
Installation	Lieu couvert et sec ; mise à la terre obligatoire ; montage des composants optionnels (tuyau chargeur, régulateur électronique, sondes)
Maintenance	Utiliser des granulés certifiés ; vérifier les fuites de poussière et les sceller avec du silicone ; nettoyer périodiquement
Sécurité	Éviter le contact du câble de sonde avec des sources de chaleur ; protection thermique du moteur ; fusible sur la carte électronique ; arrêt d'urgence par bouton
Pièces détachées et réparabilité	Pièces disponibles chez le revendeur ; régulateur, moteur, sondes, tuyau flexible, colliers de serrage
Informations générales	Conforme aux directives CEE ; marquage CE ; fabricant : EDILKAMIN S.p.a., Via Vincenzo Monti 47, 20123 Milano

FOIRE AUX QUESTIONS - TANK 250 KG EDILKAMIN

Comment installer le réservoir TANK 250 KG ?

Installez le réservoir dans un endroit couvert et sec. Montez le raccord pour le tuyau chargeur (B) sur le corps du réservoir, fixez la plaque de fermeture (C) de l'autre côté, positionnez le support (D) et insérez le tuyau chargeur (E) avec la vis sans fin orientée vers le haut. Raccordez le convoyeur (F) au support et reliez le tuyau flexible (G) entre le convoyeur et la bride sur la chaudière. Fixez le régulateur électronique (I) dans le logement frontal et branchez la terre.

Comment régler la langue sur le régulateur ?

Allumez le régulateur en appuyant sur le bouton P4. Appuyez sur SET (P3) pour afficher le menu de langue. Appuyez à nouveau sur SET pour entrer dans le sous-menu. Utilisez les boutons P1 et P2 pour sélectionner la langue souhaitée, puis confirmez en appuyant deux fois sur SET.

Que faire si l'alarme 'Réservoir supplémentaire vide' s'affiche ?

L'alarme indique que le réservoir externe est vide. Remplissez-le de pellets puis appuyez sur le bouton P4 pour remettre le système en fonctionnement.

Comment interpréter l'alarme 'Pellet épuisé' ?

Cette alarme apparaît si le chargement de pellets n'a pas rétabli le niveau dans la chaudière après le temps programmé. Vérifiez les causes possibles : blocage du moteur, panne moteur, obstruction du tuyau convoyeur ou durée de chargement insuffisante. Rétablissez le niveau de pellets dans le réservoir de la chaudière et appuyez sur P4 pour réinitialiser.

Quels types de granulés utiliser ?

Il est conseillé d'utiliser des granulés certifiés (ex : ENplus, DIN+). Les granulés de mauvaise qualité peuvent compromettre le fonctionnement et endommager l'appareil.

Faut-il une mise à la terre ?

Oui, la mise à la terre du réservoir est obligatoire. Branchez un câble de terre à l'œillet situé sur un côté du réservoir pendant l'installation.

Comment éviter les fuites de poussière ?

Vérifiez les raccords du tuyau flexible (G) et du convoyeur (F) lors des premiers chargements. Si des fuites de poussière apparaissent, scellez-les avec du silicone.

Quelle est la protection électrique du moteur ?

Le moteur est protégé thermiquement avec un seuil de 130 °C. La carte électronique est protégée par un fusible de 4 A 250 V.

Peut-on utiliser un réservoir externe ?

Oui, le TANK 250 KG est conçu pour être utilisé comme réservoir externe. Il se raccorde à la chaudière via un tuyau flexible et un convoyeur. Une sonde de niveau doit être installée dans le réservoir externe.

Où trouver les pièces de rechange ?

Contactez votre revendeur ou consultez le site www.edilkamin.com à la rubrique REVENDEUR. Les pièces telles que le régulateur, le moteur, les sondes et les tuyaux sont disponibles.

MODE D'EMPLOI TANK 250 KG EDILKAMIN

Nous vous remercions et nous vous félicitons d'avoir choisi notre produit. Avant de l'utiliser, nous vous demandons de lire attentivement cette fiche, afin de pouvoir profiter au mieux et en toute sécurité de toutes ses prestations.

Pour tout autre renseignement ou besoin, contactez le REVENDEUR chez lequel vous avez effectué votre achat ou visitez notre site internet www.edilkamin.com à la rubrique REVENDEUR.

N.B.: PRODUIT À INSTALLER DANS UN LIEU COUVERT ET SEC AFIN D'ÉVITER TOUTE ANOMALIE SUR LES APPAREILS ÉLECTRIQUES ET D'ENDOMMAGER LE PELLET.

IL EST CONSEILLÉ D'UTILISER DES GRANULÉS CERTIFIÉS QUI GARANTISSENT LA QUALITÉ DU PRODUIT. L'UTILISATION D'UN MATÉRIEL DE MAUVAISE QUALITÉ PEUT COMPROMETTRE OU ENDOM-MAGER LE FONCTIONNEMENT DES APPAREILLAGES.

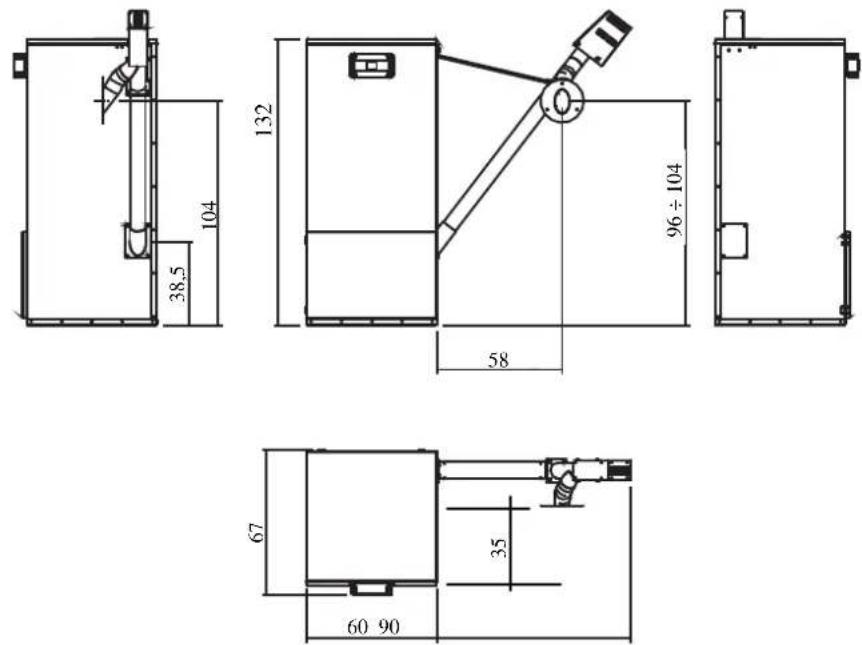

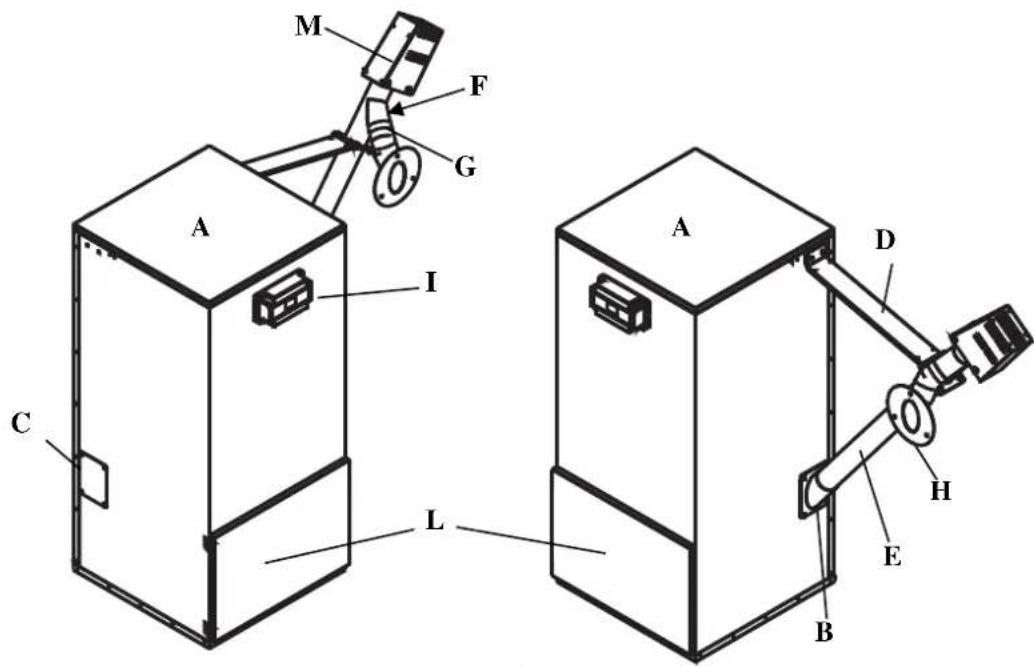

B = raccord pour tuyau chargeur

C = plaque de fermeture

D = soutien pour tuyau chargeur

E = tuyau chargeur (options)

I = régulateur électronique

L = compartiment de stockage des sacs de pellet

M= carter motoréducteur (options)

MONTAGES DES COMPOSANTS OPTIONS

- Monter le raccord pour le tuyau chargeur (B fournie) sur le corps du réservoir (du coté où sera placée la chaudière) en le fixant avec 4 vis M6 (photo 1).

- De l'autre coté (symétriquement) appliquer la plaque de fermeture (C fournie) en la fixant avec 4 vis M6 (photo 2).

- Positionner le soutien pour le tuyau chargeur (D fournie) en le fixant au corps du réservoir avec deux vis M6 et des écrous (photo 3).

- Enfiler le tuyau chargeur (E) avec la vis sans fin en faisant attention à la position de la fente d'alimentation qui doit être tournée vers le haut (photo 4).

- Monter le convoyeur (F) tourné vers le coté postérieur de la chaudière (photo 5) et le fixer au soutien (D) en utilisant les vis fournies (photo 6).

- Enlever le couvercle prédécoupé sur l'arrière de la chaudière (photo 7), dévisser les vis de fixation de la bride de fermeture qui se trouve sous le couvercle prédécoupé et la remplacer par une bride de prise de tuyau flexible (H – photo 8).

- Raccorder le tuyau flexible (G - Photos 9-10) au tuyau convoyeur (F - photos 5-10) et à la bride de raccordement du tuyau flexible (H - photos 8-9), et le bloquer avec des colliers de serrage (fournis).

Note: le tuyau flexible (G) doit être placé de manière à transporter le pellet dans le réservoir sans étranglements (photo 10); vérifier durant les premiers chargements et sceller avec du silicone les éventuelles fuites de poussières.

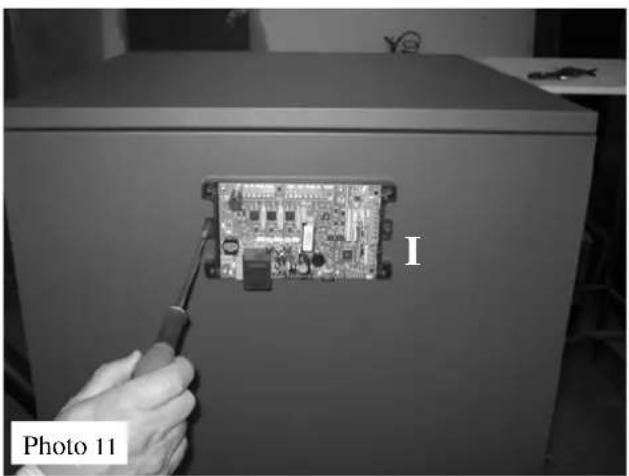

Fixation du régulateur électronique (I) sur le réservoir

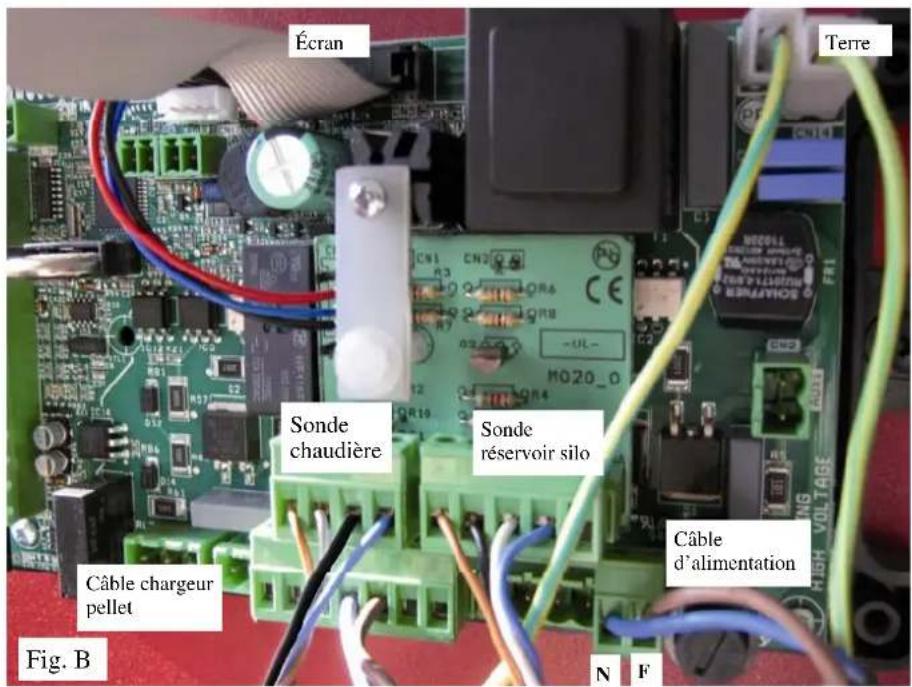

• Le régulateur électronique (I) est livré déjà câblé dans son boitier qui doit être appliqué dans le logement prévu sur la partie frontale du réservoir, puis fixer le câble de terre (P) (photos 11-12)
• En cas de difficultés dans l'application il est possible d'enlever le couvercle en intervenant sur les 4 vis.
• Amener le câble d'alimentation au moteur en le fixant:
• à la paroi du réservoir avec la plaquette adhésive et le collier (photo 13)
• au support prévu pour le tuyau du chargeur (D) à l'aide des colliers de serrage (photo 14)
  Brancher la fiche à la prise du moteur (photo 15)
  Attention : éviter le contact du carter (M) - (photo 16) avec les pales du motoréducteur.

CARACTÉRISTIQUES ÉLECTRIQUES
Alimentation	230V +/- 10% 50Hz
Puissance motoréducteur à vide	70 W
Puissance motoréducteur en charge	120 W
Protection thermique moteur	130 °C
Protection carte électronique	Fusible 4A 250 V

IMPORTANT:

Pendant l'installation il faut réaliser la mise à la terre du réservoir. Brancher un câble de terre à l'œillet situé sur un coté du réservoir.

INSTALLATION

FIXATION SONDE

Sonde pour le relèvement de la condition de « Pellet Minimum » DANS LE RÉSERVOIR INSTALLÉ SUR LA CHAUDIÈRE.

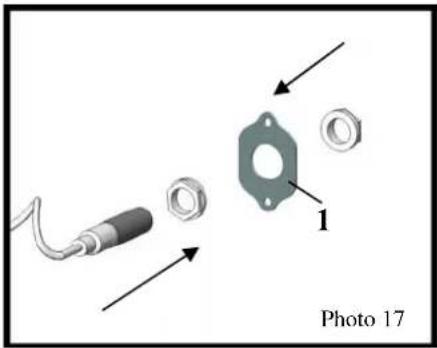

- Fixer la sonde à la petite plaque zinguée perforée, (1 - fournie), au moyen des écrous de la sonde (photos 17- 17a). - Retirer la plaque aveugle (2 - photos 18-18a) présente sur le panneau arrière de la chaudière et procéder au remplacement en vissant la plaque (1), avec la sonde correctement positionnée (3 - photo 18b).

Sonde pour le relèvement de la condition de « Pellet Minimum » DANS LE RÉSERVOIR EXTERNE.

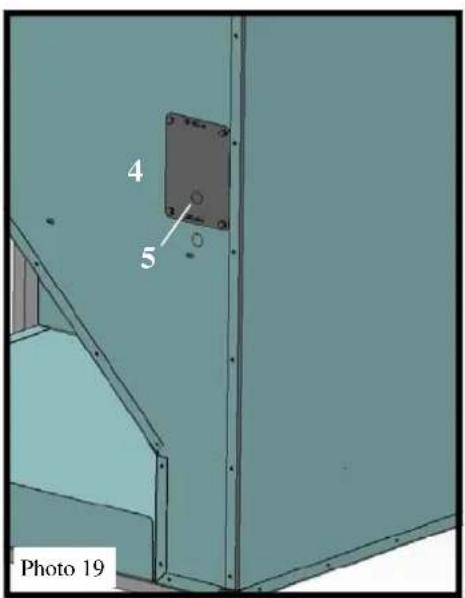

- Enlever la plaque de fermeture (4 - photo 19), retirer le trou prédécoupé (5) sur cette même plaque. - Fixer la sonde à la plaque (4) au moyen des écrous de la sonde (photos 19a-19b). - La sonde doit dépasser d'environ 5/10 mm de l'écrou interne (photo 19c). - Replacer la plaque (4 - photo 20) (avec l'indication "UP 250" dirigée vers le haut) en faisant attention de ne pas endommager le câble électrique.

Contrôler que les sondes soient correctement installées sur l'afficheur du régulateur électronique en vérifiant que les icônes relatives aux leds s'allument (voir fig. 22 à la page 23).

ÉVITER QUE LE CÂBLE DE LA SONDE SE TROUVE EN CONTACT AVEC DES SOURCES DE CHALEUR (EX. CONDUIT DE FUMÉES).

Brancher la fiche schuko du câble d'alimentation, sortant du régulateur électronique, à la prise de réseau (si possible équipé d'interrupteur magnétothermique).

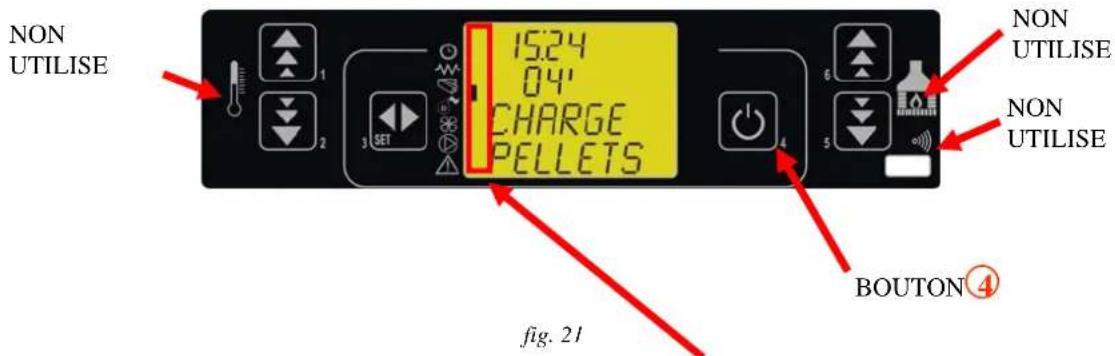

L'unité console permet de communiquer avec le régulateur électronique simplement en appuyant sur certaines touches.

Un écran informe l'opérateur de la situation opérationnelle du système de charge.

En modalité programmation s'affichent les différents paramètres qui peuvent être modifiés en intervenant sur les touches. .

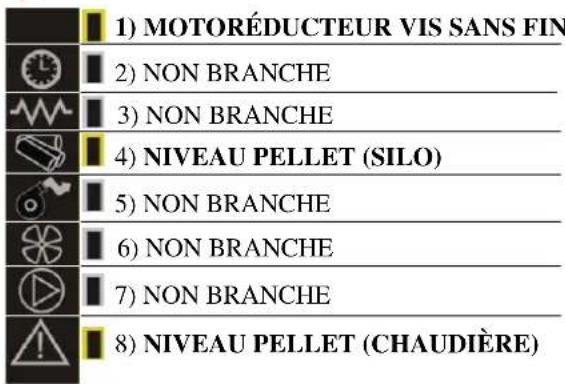

Figure 22 décrit la signification des symboles situés sur la partie gauche de l'écran.

L'activation sur l'écran d'un des segments led signale l'activation du dispositif correspondant selon la liste ci -contre.

fig.22

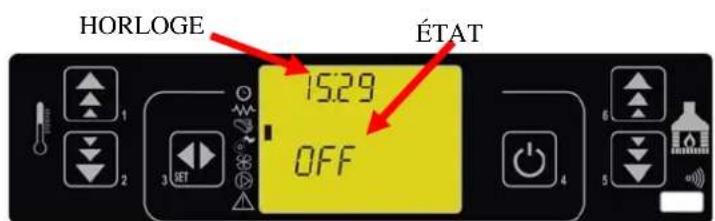

fig. 23

FONCTION
fig. 24

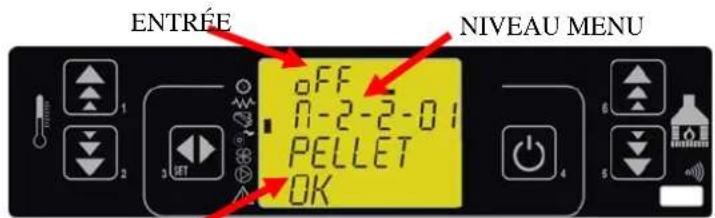

In figure 24 décrit la disposition des messages en phase de programmation ou le réglage des paramètres opérationnels. En particulier :

1. La zone entrée affiche les valeurs de programmation introduites
2. La zone "niveau menu" affiche le niveau du menu courant. Consulte le chapitre menu.

MODALITÉS OPÉRATIONNELLES (UTILISATEUR)

Avant d'allumer le régulateur l'écran se présente comme sur la figure 25.

Allumage du contrôle

Pour allumer le régulateur appuyer sur le bouton P4 pendant quelques secondes. L'allumage effectif est signalé sur l'écran comme sur la figure 25.

Sélectionner la langue

Pour sélectionner la langue, appuyer sur le bouton SET (P3), l'inscription «CHOISIR LA LANGUE» s'affichera à l'écran.

Appuyer de nouveau sur le bouton SET (P3) et l'inscription «MENU' 01 - ITA» s'affichera. Avec les boutons P1 et P2, sélectionner la langue désirée, confirmer le choix en appuyant deux fois

Fig. 26

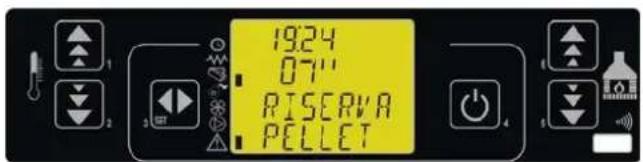

A partir du moment où le capteur relève que le niveau de pellet est insuffisant, le régulateur vérifie la réserve de pellet (figure 27) pendant 7 secondes, si le niveau se rétablit alors le niveau de pellet redevient présent comme sur la figure 26, autrement au bout des 7 secondes cela passe en chargement pellet (voir figure 28).

Fig. 27

Fig. 28

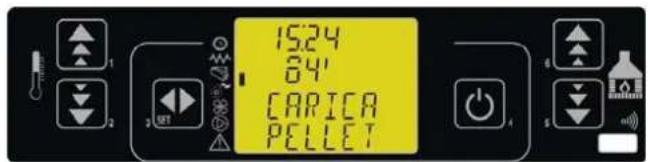

Tout de suite après la vérification, le chargement de pellet s'activera pour la durée de charge réglée.

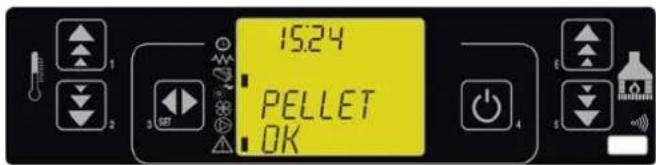

Si à la fin de la durée de chargement le niveau est rétabli, l'inscription PELLET PRÉSENT apparaitra et désactivera le chargement, autrement l'alarme sera signalée et le moteur de la vis sans fin sera éteint.

Extinction.

Pour éteindre le chargeur il suffit d'appuyer sur le bouton 4 pendant 2 secondes environ.

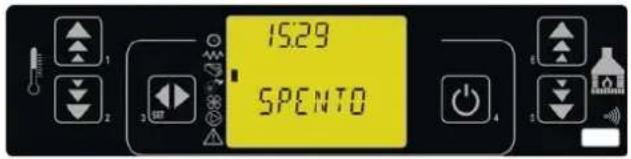

La vis sans fin s'arrêtera immédiatement, et l'écran se présentera comme sur la figure 29.

Alarme réservoir supplémentaire vide.

L'alarme s'affiche lorsque le réservoir supplémentaire est vide (figure 30).

fig. 30

Pour ramener le réservoir en condition de travail charger le pellet et appuyer sur le bouton 4.

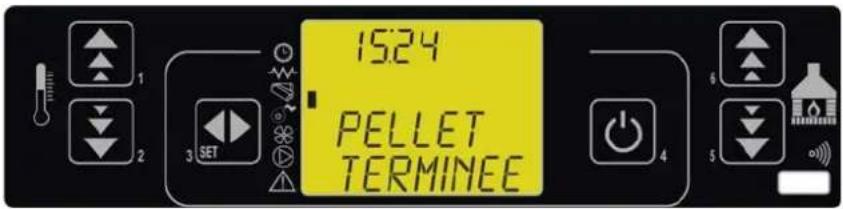

Alarme pellet épuisé.

L'alarme s'affiche lorsque la durée de chargement du pellet est terminée, cette durée est programmée quand le niveau de pellet dans le réservoir de la chaudière est encore sous le niveau de la sonde. Dans ce cas l'inscription PELLET ÉPUISÉ apparaîtra sur l'écran et au bout de 10'' l'inscription ÉTEINT apparaîtra.

fig. 31

Contrôler les causes de l'absence de pellet (blocage moteur, panne moteur, obstruction du tuyau convoyeur, durée de chargement insuffisante).

Pour ramener le réservoir en condition de travail rétablir le niveau de pellet dans le réservoir et appuyer sur le bouton 4.

Le produit est conforme aux exigences essentielles des Directives CEE suivantes:

Est donc titulaire du marquage

EDILKAMIN S.p.a.

Siège légal Via Vincenzo Monti 47

20123 Milano
