MANUALE UTENTE TANK 250 KG EDILKAMIN

I SERBATOIO 250 Kg, Installazione, uso e manutenzione p. 2

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

N.B.: PRODOTTO DA INSTALLARE AL COPERTO E IN AMBIENTI PRIVI DI UMIDITA' PER EVITARE ANOMALIE ALLE APPARECCHIATURE ELETTRICHE E ALLA INTEGRITA' DEL PELLET

SI CONSIGLIA L'USO DI PELLET CERTIFICATO CHE GARANTISCE LA QUALITA' DEL PRODOTTO.

L'UTILIZZO DI MATERIALE SCADENTE PUO' COMPROMETTERE O DANNEGGIARE IL FUNZIONAMEN-FUNZIONAMENTO DELLE APPARECCHIATURE.

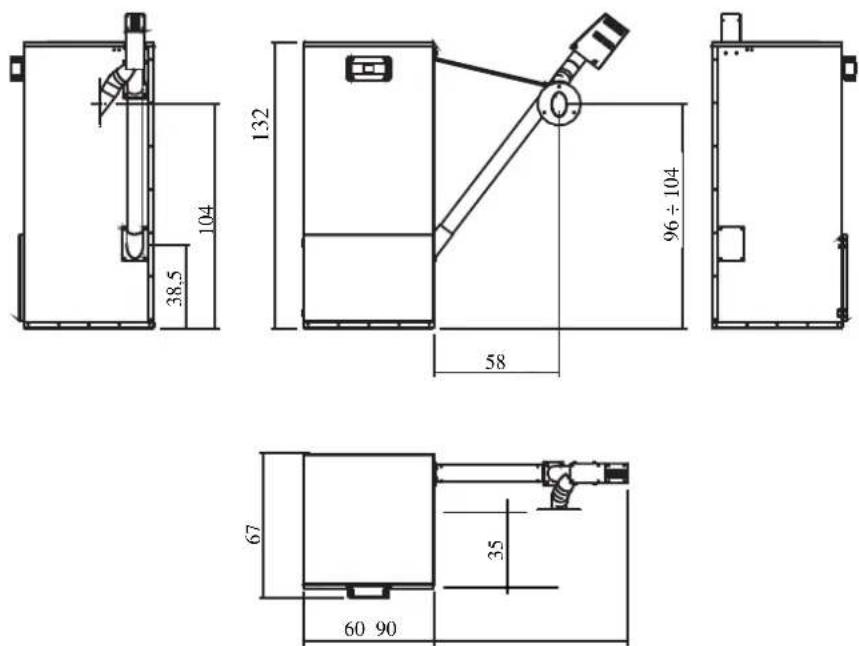

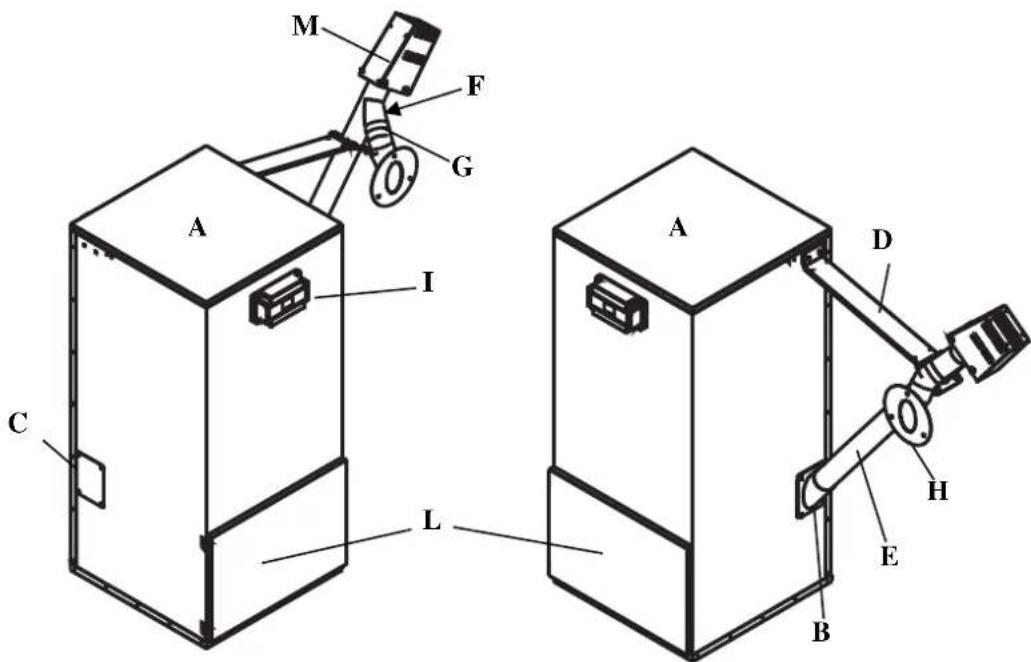

B = innesto per tubo caricatore

C = piastra di chiusura

D = sostegno per tubo caricatore

E = tubo caricatore (optional)

F = tubo convogliatore (optional)

G = tubo flessibile (optional)

H = flangia attacco tubo Flessibile (optional)

I = regolatore elettronico

L = vano stoccaggio sacchetti pellet

M= carter motoriduttore (optional)

MONTAGGIO COMPONENTI OPTIONAL

• Montare l'innesto per il tubo caricatore (B - in dotazione) sul corpo del serbatoio (sul lato dove sarà collocata la caldaia), fissandolo con 4 viti M6 (foto 1).
• Sul lato opposto (nella posizione simmetrica) applicare la piastra di chiusura (C in dotazione) fissandola con 4 viti M6 (foto 2).
• Posizionare il sostegno per il tubo caricatore (D - in dotazione) fissandolo al corpo del serbatoio mediante due viti M6 e dadi (foto 3).
• Infilare il tubo caricatore (E) con la coclea facendo attenzione alla posizione della fessura di alimentazione che deve essere rivolta verso l'alto (foto 4).
• Montare il tubo convogliatore (F) rivolto verso il lato posteriore della caldaia (foto 5) e fissarlo al sostegno (D) utilizzando le viti in dotazione (foto 6).
• Asportare il coperchio pre-tranciato sullo schienale della caldaia (foto 7), svitare le viti di fissaggio della flangia di chiusura che si trova sotto il coperchio pretranciato e sostituirla con flangia attacco tubo flessibile (H -foto 8).
• Collegare il tubo flessibile (G -foto 9 -10) al tubo convogliatore (F - foto 5-10) e alla flangia attacco tubo flessibile (H -foto 8-9) e bloccarlo con fascette a stringere (in dotazione). Nota: il tubo flessibile (G) deve essere collocato in modo da convogliare il pellet nel serbatoio senza strozzature (foto 10); verificare durante le prime cariche e sigillare con silicone eventuali trafilature di polvere.

Fissaggio del regolatore elettronico (I) sul serbatoio

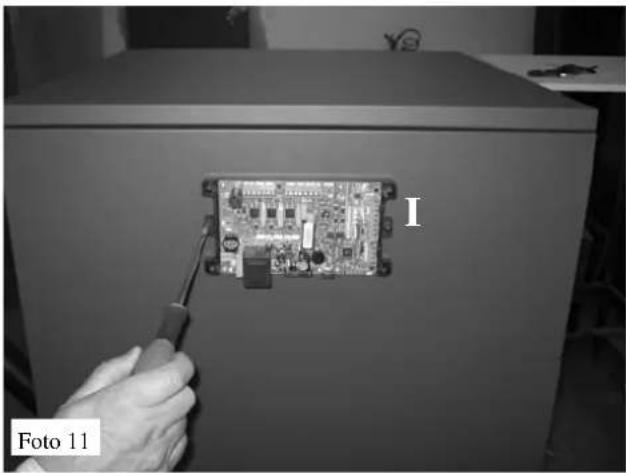

Il regolatore elettronico (I) viene consegnato già cablato nella sua scatola che deve essere applicata nella sede prevista sul frontale del serbatoio (foto 11).

Fissare il cavo di terra (P - foto 12).

Nel caso di difficoltà di applicazione è possibile togliere il coperchio agendo sulle 4 viti.

Portare il cavo di alimentazione al motore fissandolo:

- alla parete del serbatoio con la basetta adesiva e fascetta (foto 13)

- al sostegno per tubo caricatore (D) con le fascette a stringere (foto 14)

Innestare la spina alla presa del motore (foto 15)

Attenzione: evitare il contatto del carter (M - foto 16) con le pale del motoriduttore.

CARATTERISTICHE ELETTRICHE
Alimentazione	230V +/- 10% 50Hz
Potenza motoriduttore a vuoto	70 W
Potenza motoriduttore sottocarico	120 W
Termo protettore motore	130 °C
Protezione scheda elettronica	Fusibile 4A 250 V

IMPORTANTE:

Durante l'installazione si deve realizzare la messa a terra del serbatoio. Collegare un cavo di terra all'apposito occhiello posto su un lato del serbatoio.

INSTALLAZIONE

FISSAGGIO SONDE

Sonda per il rilevamento dello stato di "Minimo Pellet" NEL SERBATOIO A BORDO CALDAIA.

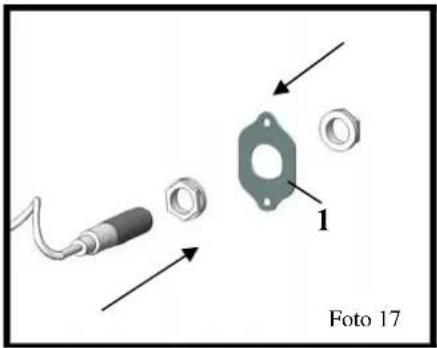

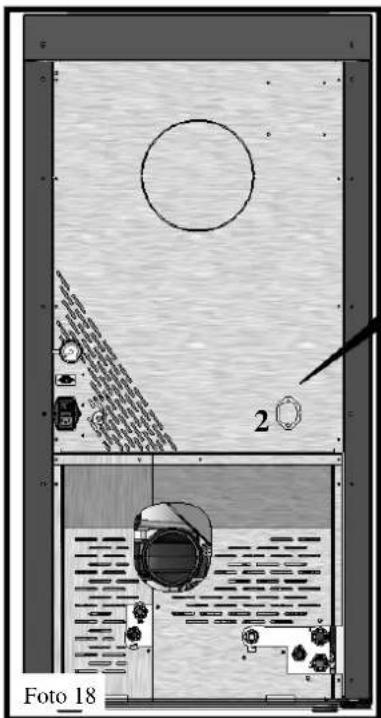

- Fissare la sonda alla piastrina zincata con foro (1 - in dotazione), tramite le ghiere della sonda stessa (foto 17-17a). - Togliere la piastrina cieca (2 - foto 18-18a) presente sullo schienale della caldaia e avvitare in sostituzione la piastrina (1), completa di sonda, in posizione (3 - foto 18b).

1 Foto 17

Sonda per il rilevamento dello stato di "Minimo Pellet" NEL SERBATOIO ESTERNO.

• Togliere la piastra di chiusura (4 - foto 19), rimuovere il foro pre-tranciato (5) sulla piastra stessa.
• Fissare la sonda alla piastra (4) tramite le ghiere della sonda stessa (foto 19a-19b).
• La sonda deve sporgere circa 5/10 mm dalla ghiera interna (foto 19c).
• Riposizionare la piastra (4 - foto 20) (con la scritta "UP 250" rivolta verso l'alto) facendo attenzione di non danneggiare il cavo elettrico.
  Controllare la corretta installazione delle sonde sul display del regolatore elettronico verificando l'accensione dei led in corrispondenza delle relative icone (vedi fig. 22 a pagina 7).

EVITARE CHE IL CAVO DELLA SONDA SIA POSIZIONATO A CONTATTO CON FONTI DI CALORE (ES. CONDOTTO FUMI).

4 5 Foto 19

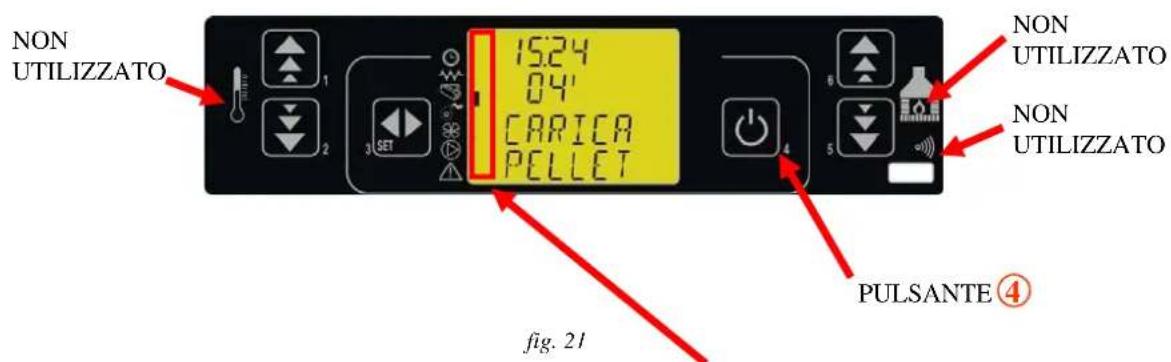

DESCRIZIONE REGOLATORE

Allacciare la spina schuko del cavo di alimentazione, in uscita dal regolatore elettronico, alla presa della rete (possibilmente dotata di interruttore magnetotermico).

L'unità console permette di colloquiare con il regolatore elettronico con la semplice pressione di alcuni tasti.

Un display informa l'operatore sullo stato operativo della del sistema di carica.

In modalità programmazione sono visualizzati i vari parametri che possono essere modificati agendo sui tasti.

NON UTILIZZATO 15:24 04' CARICA PELLET NON UTILIZZATO NON UTILIZZATO PULSANTE④ fig. 21

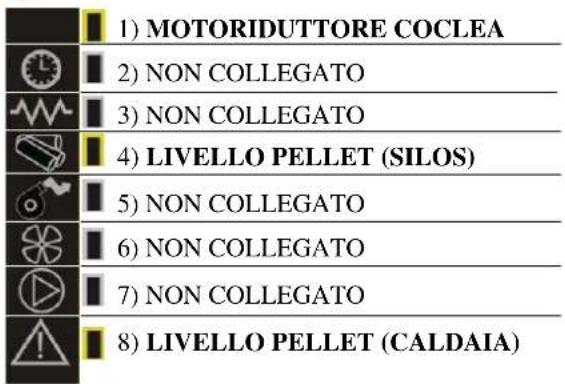

La figura 22 descrive il significato dei simboli situati sulla parte sinistra del display.

L'attivazione nel display di uno dei segmenti led segnala l'attivazione del dispositivo corrispondente secondo l'elenco a fianco.

1) MOTORIDUTTORE COCLEA 2) NON COLLEGATO 3) NON COLLEGATO 4) LIVELLO PELLET (SILOS) 5) NON COLLEGATO 6) NON COLLEGATO 7) NON COLLEGATO 8) LIVELLO PELLET (CALDAIA)

fig.22

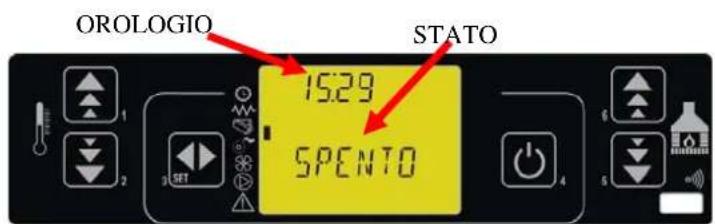

OROLOGIO STATO 15:29 SPENTO

fig. 23

INPUT LIVELLO MENU OFF A-2-2-01 PELLET OK

FUNZIONE
fig. 24

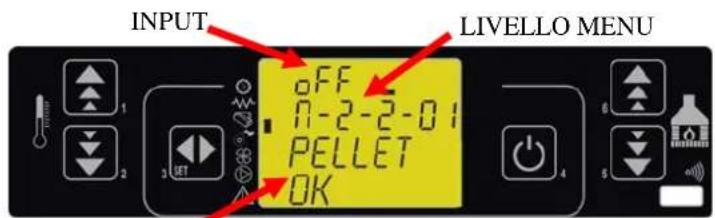

In figura 24 è descritta la disposizione dei messaggi in fase di programmazione o impostazione dei parametri operativi. In particolare:

1. L'area input visualizza i valori di programmazione immessi
2. L'area "livello menu", visualizza il livello di menu corrente. Confronta il capitolo menu.

MODALITÀ OPERATIVA (UTENTE)

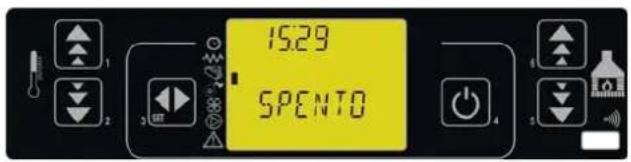

Prima dell'accensione del regolatore il display si presenta come in figura 25.

Accensione del controllo

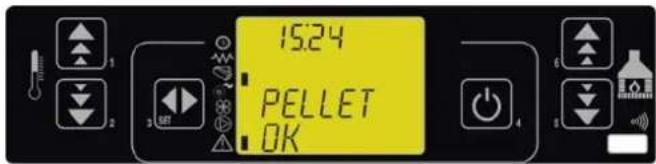

Per accendere il regolatore premere il pulsante P4 per qualche secondo. L'avvenuta accensione è segnalata sul display come da figura 26.

Selezionare lingua

Per selezionare la lingua premere il pulsante SET (P3) è apparirà la scritta "SCEGLI LINGUA". Premere di nuovo il pulsante SET (P3) e apparirà la scritta "MENU' 01 - ITA". Con i pulsanti P1 e P2 selezionare la lingua desiderata, confermare la scelta premendo il pulsante P4 due volte.

15:24 PELLET OK

fig. 26

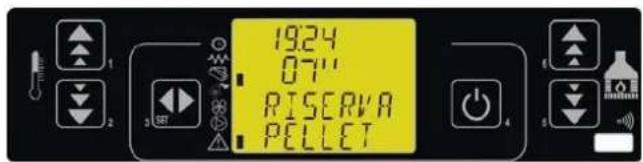

Nel momento in cui il sensore rileva il livello pellet insufficiente, il regolatore verifica la riserva pellet (figura 27) per un tempo di 7 secondi, se il livello si ripristina, allora ritorna in pellet presente come da figura 26, altrimenti alla scadenza dei 7 secondi passerà in carico pellet (vedi figura 28).

19:24 07' RISERVA PELLET

fig. 27

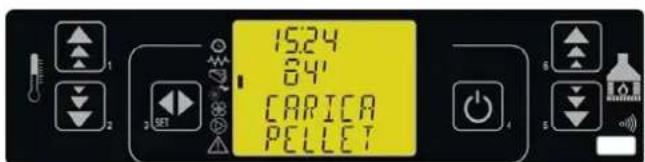

15.24 84' CAPICA PELLET

fig. 28

Subito dopo la verifica, si attiverà il carico pellet per il tempo impostato di carico.

Se allo scadere del tempo di carica, il livello sarà ripristinato, apparirà la scritta PELLET PRESENTE disattivando il carico stesso, altrimenti segnalerà l'allarme e spegnerà il motore della coclea (vedi Allarme Pellet figura 31)

Spegnimento.

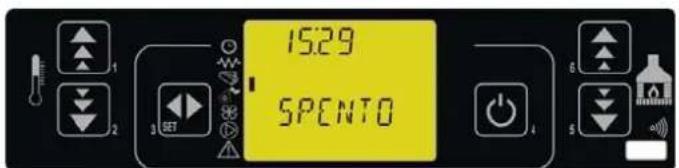

Per spegnere il caricatore è sufficiente premere sul pulsante 4 per circa 2 secondi. La coclea si fermerà immediatamente, ed il display si presenterà come da figura 29.

15:29 SPENT0

fig. 29

ALLARMI

Allarme serbatoio aggiuntivo vuoto.

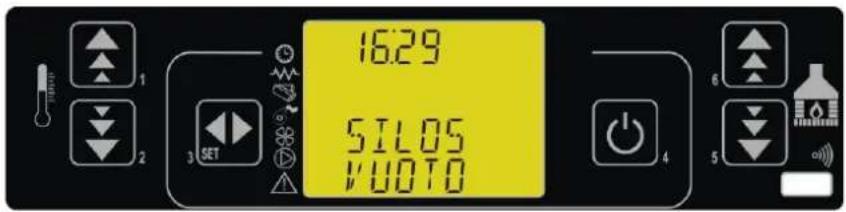

L'allarme si visualizza quando il serbatoio aggiuntivo risulta vuoto (figura 30).

16:29 SILOS VUOTO

fig. 30

Per riportare il serbatoio nella condizione di lavoro caricare il pellet e premere il pulsante 4.

Allarme Pellet esaurito.

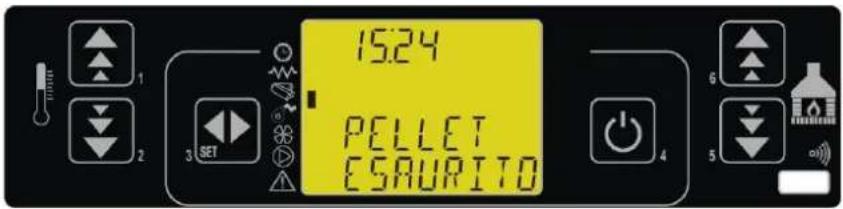

L'allarme si visualizza alla scadenza del tempo di carico pellet programmato quando il livello di pellet nel serbatoio della caldaia risulta ancora sotto il livello della sonda. In questo caso apparirà a dispaly la scritta PELLET ESAURITO e dopo 10" apparirà la scritta SPENTO.

15.24 PELLET CSAURITO

fig. 31

Controllare le cause della mancanza di pellet (blocco motore, guasto motore, intasamento del tubo convogliatore, tempo di carica insufficiente).

Per riportare il serbatoio nella condizione di lavoro ripristinare il livello di pellet nel serbatoio e pre- mere il pulsante 4.

DICHIARAZIONE DI CONFORMITA'

Il prodotto è conforme ai requisiti essenziali delle seguenti Direttive CEE:

Pertanto è titolare di marcatura

EDILKAMIN S.p.a.

sede legale in Via Vincenzo Monti 47

20123 Milano
