MANUALE UTENTE MITO IDRO EDILKAMIN

I Installazione, uso e manutenzione pag. 2

F Installation, usage et maintenance pag. 34

INDICE

Informazioni per la sicurezza 4

Dimensioni 5

Dati tecnici 6

Disimballo 7

Rivestimenti 8

Installazione 12

Istruzioni d'uso 18

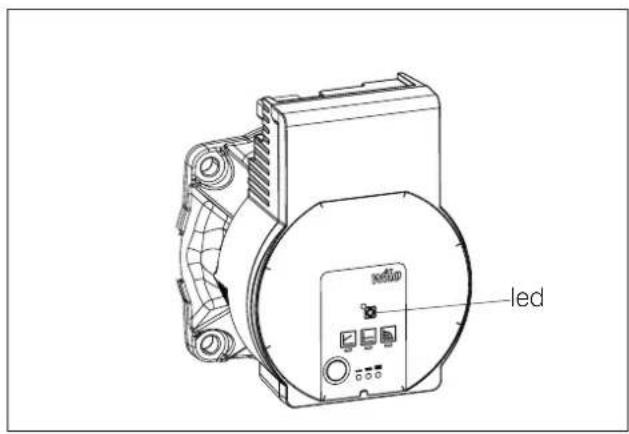

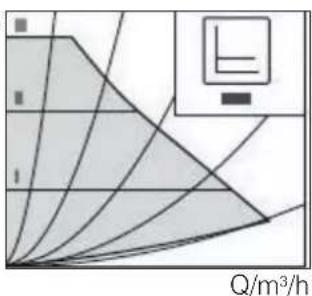

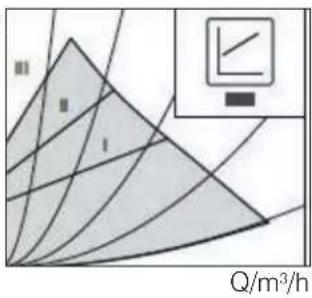

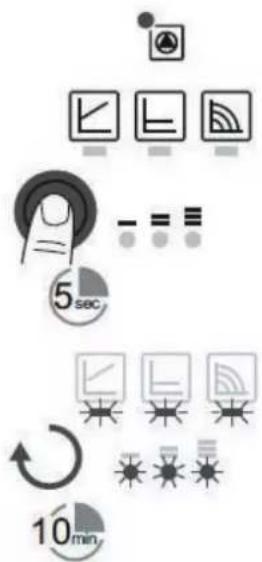

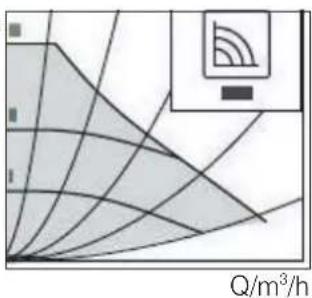

Pompa: Istruzioni di montaggio e uso 23

Manutenzione 29

Consigli per possibili inconvenienti 31

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La termostufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 ed alla Norma Europea armonizzata

EN 14785:2006

TERMOSTUFA A PELLET, a marchio commerciale

N° di SERIE: Rif. Targhetta dati

Dichiarazione di prestazione: (DoP - EK n° 129):

Rif. Targhetta dati

Altresì dichiara che:

MITO IDRO rispetta i requisiti delle direttive europee:

2014/35/UE - Direttiva Bassa Tensione

2014/30/UE - Direttiva Compatibilità Elettromagnetica

Gentile Signora / Egregio Signore

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questo manuale, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Questo manuale è parte integrante del prodotto. Le chiediamo di custodirlo per tutta la durata di vita del prodotto. In caso di smarrimento, ne richieda al rivenditore una copia o la scarichi dall' area download del sito www.edilkamin.com

Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto.

In caso di anomalie si rivolga subito al rivenditore presso cui è stato acquistato cui va consegnata copia del certificato di garanzia e del documento fiscale d'acquisto.

Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione e nell'uso dell'apparecchio. Per l'installazione e per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali.

Gli schemi presenti in questo manuale sono indicativi: non sono sempre dunque strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

SIGNIFICATO DEI SIMBOLI

In alcune parti del manuale sono utilizzati i seguenti simboli:

ATTENZIONE:

leggere attentamente e comprendere il messaggio a cui è riferito poiché la non osservanza di quanto scritto, può provocare seri danni al prodotto e mettere a rischio l'incolumità di chi lo utilizza.

INFORMAZIONI:

una mancata osservanza di quanto prescritto comprometterà l'utilizzo del prodotto.

SEQUENZA OPERATIVA:

seguire le istruzioni procedurali per le operazioni descritte

Il prodotto è identificato in modo univoco da un numero, il "tagliando di controllo" che trovate sul certificato di garanzia.

Le chiediamo di conservare :

• il certificato di garanzia che ha trovato nel prodotto
• il documento fiscale di acquisto che le ha rilasciato il rivenditore
• la dichiarazione di conformità che la ha rilasciato l'installatore.

Le condizioni di garanzia sono riportate nel certificato di garanzia presente nel prodotto.

La prima accensione da parte di tecnico autorizzato è un'operazione prevista in Italia dalla UNI 10683 e raccomandata in tutte le nazioni per poter utilizzare al meglio il prodotto.

Consiste di :

• verifica dei documenti della installazione (dichiarazione di conformità) e della effettiva situazione dell'installazione stessa;
• taratura del prodotto in funzione delle reali condizioni di installazione e uso
• spiegazione al cliente finale e rilascio della documentazione complementare (foglio di prima accensione)

La prima accensione permette di usufruire di tutte le prestazioni del prodotto in totale sicurezza.

La prima accensione è necessaria per l'attivazione della garanzia convenzionale del produttore Edilkamin. La garanzia convenzionale è valida nella sola nazione di acquisto del prodotto.

In assenza di prima accensione da parte di tecnico autorizzato, Edilkamin non potrà rispondere con la garanzia convenzionale. Vedere al riguardo il libretto di garanzia che si trova nel prodotto. Quanto sopra non esclude la responsabilità di legge del rivenditore per la garanzia legale.

La garanzia copre comunque i soli comprovati difetti di prodotto e non, ad esempio, problemi legati alla installazione o alla taratura.

• Il prodotto non è progettato per l'uso da parte di persone, bambini compresi, le cui capacità fisiche, sensoriali, mentali siano ridotte.
  • Il prodotto non è progettato per la cottura
• Il prodotto è progettata per bruciare pellet di legno di categoria A1 ai sensi UNI EN ISO 17225-2, nelle quantità e nei modi descritti in questo manuale.
• Il prodotto è progettato per uso interno e in ambienti con umidità normale
• Conservare il prodotto in luoghi asciutti e non esposti a intemperie.
• Per la garanzia legale e convenzionale fare riferimento al certificato di garanzia che si trova nel prodotto: in particolare né Edilkamin né il rivenditore potranno rispondere di danni derivanti da installazione o manutenzioni non corrette

I rischi di sicurezza possono essere causati da:

• installazione in locali non idonei. In particolari soggetti a rischi di incendio. NON INSTALLARE IN LOCALI A rischio di incendio.
• contatto con fuoco e parti calde (es vetro e tubi). NON TOCCARE PARTI CALDE e, a stufa spenta ma calda, utilizzare sempre il guanto in dotazione.
• contatto con parti elettriche in tensione (interne). NON ACCEDERE A PARTI INTERNE A CORRENTE ELETTRICA INSERITA. Si rischia folgorazione.

- uso di prodotti non idonei per l'accensione (es alcool). NON ACCENDERE NE' RAVVIVARE LA FIAMMA CON PRODOTTI LIQUIDI A SPRUZZO O LANCIAFIAMMA. Si rischiano scottature gravi e danni a cose e persone.

- uso di combustibile diverso da pellet di legno. NON BRUCIARE NEL FOCOLARE RIFIUTI, PLASTICHE O ALTRO DI DIVERSO DA PELLET DI LEGNO. Si rischiano sporcamenti del prodotto, incendi della canna fumaria e si causano danni all'ambiente.

- pulizia del focolare a caldo. NON ASPIRARE A CALDO. Si rischia compromissione dell'aspiratore e eventualmente fumo in ambiente

- pulizia del canale da fumo con sostanze varie. NON EFFETTUARE PULIZIE ARTIGIANALI CON PRODOTTI INFIAMMABILI. Si rischiano incendi o ritorni di fiamma.

- pulizia del vetro caldo con prodotti non idonei. NON PULIRE IL VETRO A CALDO NE' CON ACQUA O SOSTANZE DIVERSE DAI LAVAVETRI RACCOMANDATI. Si rischiano crepe nel vetro nonché danni permanenti non reversibili al vetro.

- deposito di materiali infiammabili a distanze inferiori alle distanze di sicurezza indicate in questo

manuale. NON APPOGGIARE BIANCHERIA SUL PRODOTTO. NON COLLOCARE STENDIBIANCHERIA A DISTANZE INFERIORI A QUELLI DI SICUREZZA. Tenere ogni forma di liquido infiammabile lontano dal prodotto. Si rischia incendio.

• occlusione delle aperture di areazione nel locale o degli ingressi di aria. NON OCCLUDERE LE APERTURE DI AREAZIONE, NE' BLOCCARE LA CANNA FUMARIA. Si rischiano ritorni di fumo in ambiente con danni a cose e persone.
• utilizzo del prodotto come appoggio o scala. NON SALIRE SUL PRODOTTO NE' UTILIZZARE COME APPOGGIO. Si rischiano danni a cose e persone
• utilizzo della stufa a focolare aperto. NON UTILIZZARE IL PRODOTTO A PORTA APERTA.
• apertura della porta con fuoriuscita di materiale incandescente. NON gettare materiale incandescente fuori dal prodotto. Si rischia incendio.
• uso di acqua in caso di incendio. CHIAMARE LE AUTORITA' in caso di incendio.
• la termostufa non deve mai funzionare senza acqua nell'impianto.
• una eventuale accensione “a secco” comprometterebbe la termostufa.

In caso di dubbi, non prendere iniziative autonome, ma contattare il rivenditore o l'installatore.

Per la sicurezza leggere con attenzione la parte istruzioni d'uso di questo manuale.

Alimentare il prodotto solo dopo aver completato il suo assemblaggio e aver montato i rivestimenti. Rischio di parti elettriche in tensione accessibili altrimenti.

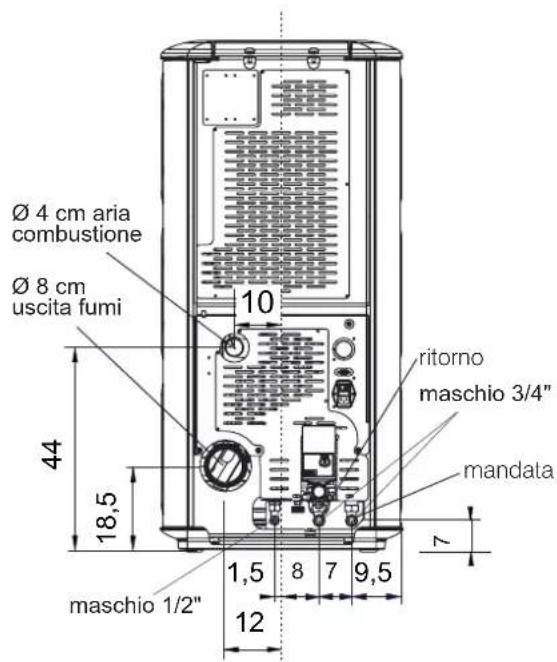

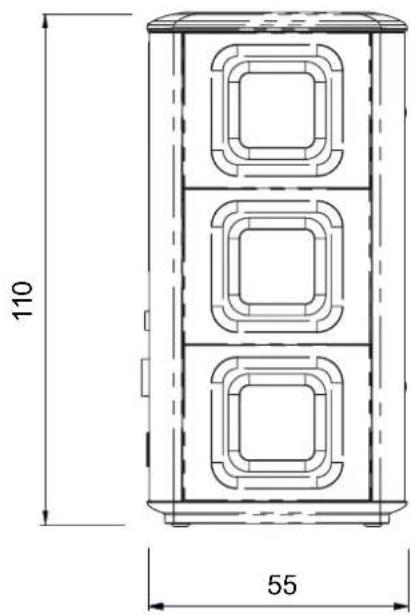

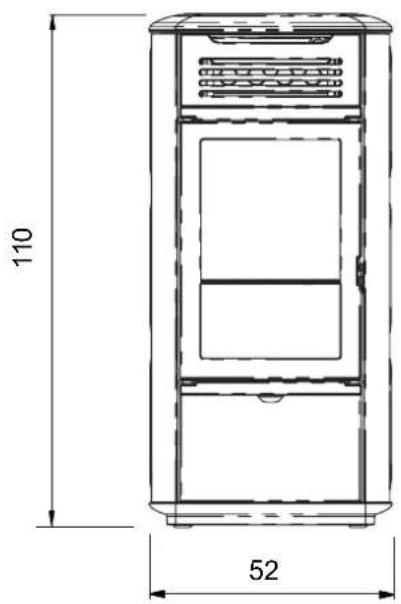

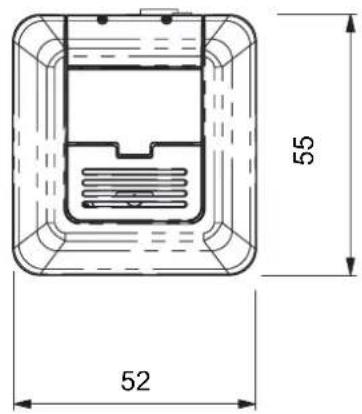

MITO IDRO - DIMENSIONI (cm)

110 52

Ø 4 cm aria combustione Ø 8 cm uscita fumi 10 ritorno maschio 3/4" mandata 44 18,5 7 maschio 1/2" 1,5 8 7 9,5 12

110 55

55 52

DATI TECNICI ai sensi EN 14785
	Potenza Nominale Potenza Ridotta
Potenza termica utile 16,2 4,8 kW
Potenza termica resa all'acqua senza ventilatore 11	8 3,0 kW
Rendimento / Efficienza 91,6 97,6 %
Emissione CO al 13% O_2	0,010 0,025 %
Temperatura fumi 129 56 °C
Consumo combustibile 3,1 1 kg/h
Tiraggio	12 - 5	10 - 3	Pa
Capacità serbatoio	30		kg
Contenuto acqua	12		Litri
Pressione massima esercizio acqua	1,5		bar
Temperatura massima esercizio acqua	90		°C
Autonomia	8	30	ore
Volume riscaldabile *	420		m^3
Diametro condotto fumi (maschio)	80		mm
Diametro condotto presa aria (maschio)	40		mm
Peso con imballo (ceramica/acciaio)	250 / 230		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIache deve comunque rispettare le indicazioni della presente scheda e delle norme di installazione di ogni prodotto
	Potenza Nominale Potenza Ridotta
Temperatura uscita fumi allo scarico	155 67 °C
Tiraggio minimo	0,01		Pa
Portata fumi	10,6 3,6 g/s

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

CARATTERISTICHE ELETTRICHE
Alimentazione	230Vac +/- 10% 50 Hz
Potenza assorbita media	120 W
Potenza assorbita in accensione	400 W
Protezione	Fusibile T2A, 250 Vac 5x20

I dati sopra riportati sono rilevati in fase di certificazione presso organismo notificato nelle condizioni di norma.
Il produttore si riserva di modificare i prodotti senza preavviso a suo insindacabile giudizio per ogni forma di miglioramento

PREPARAZIONE E DISIMBALLO

I materiali che compongono l'imballo non sono né tossici né nocivi, pertanto non richiedono particolari processi di smaltimento.

Lo stoccaggio, lo smaltimento o eventualmente il riciclaggio è a cura dell'utilizzatore finale in conformità delle vigenti leggi in materia.

Si raccomanda di effettuare ogni movimentazione in posizione verticale con mezzi idonei prestando attenzione alle norme vigenti in materia di sicurezza.

Non rovesciare l'imballo e usare ogni cautela per i particolari da montare.

DISIMBALLO

Per rimuovere il prodotto dal bancale:

• smontare il frontalino inferiore;
• svitare le viti di fissaggio al bancale
- riposizionare il frontalino

Il materiale dell'imballo (per esempio plastiche, fogli a pellicola) può essere pericoloso per i bambini.

C'è rischio di soffocamento. Tenere gli imballaggi lontano dai bambini.

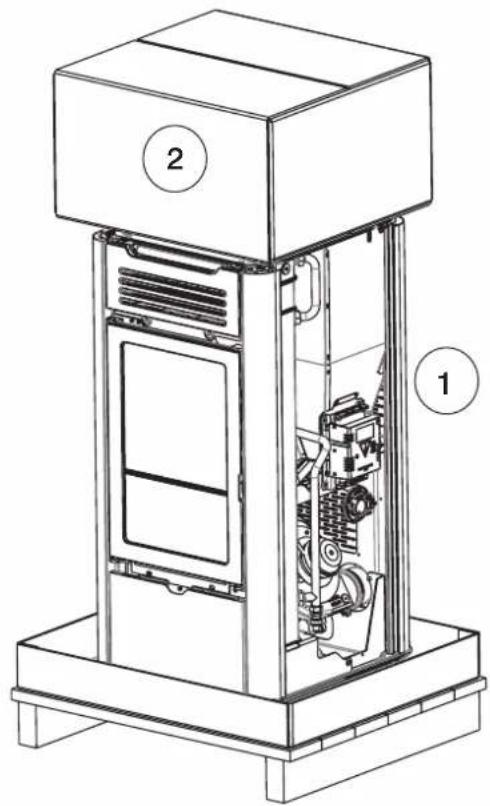

IMBALLO

L'imballo contiene due colli:

• uno (1)con la struttura della stufa;
• uno (2) con le ceramiche

Di seguito la descrizione per la versione in ceramica e per la versione in acciaio

versione in ceramica

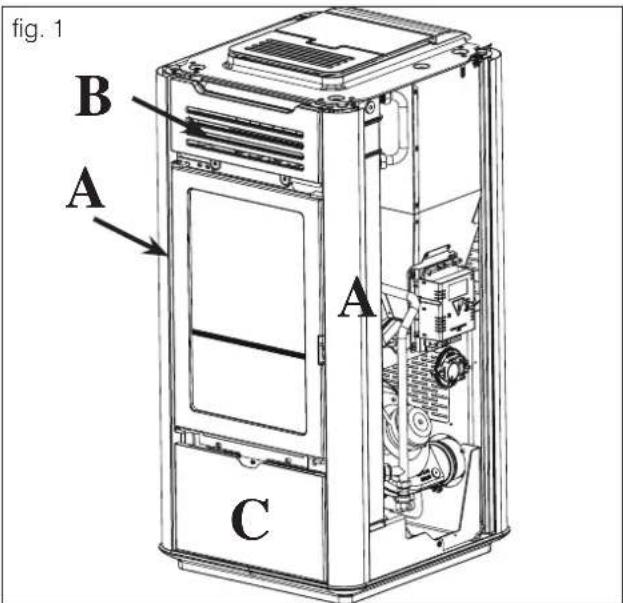

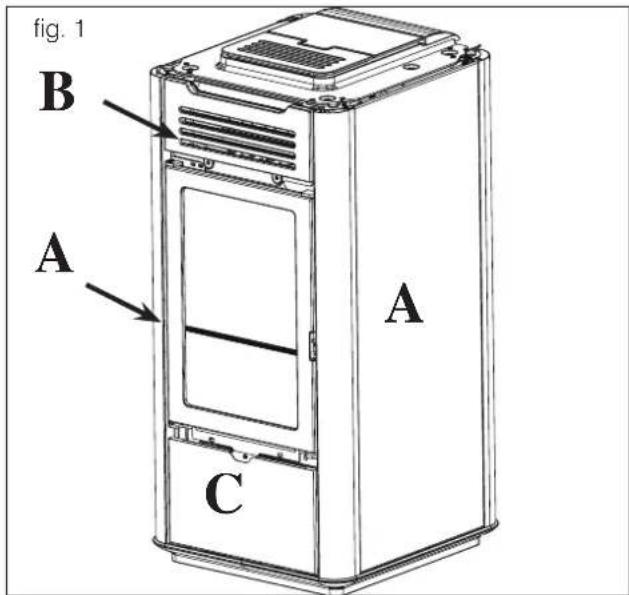

La stufa viene consegnata (fig. 1) con i seguenti componenti esterni già montati:

• profili in alluminio (A)
- griglia superiore (B).
- pannello inferiore (C).

I pezzi sottoindicati sono invece imballati a parte:

• n° 6 pannelli laterali ceramici (D)
- n° 1 elemento orizzontale inferiore ceramico (E)
- n° 1 elemento orizzontale superiore ceramico (F)
- n^1 top in ceramica (G)
- n° 4 perni zigrinati M4
- n° 4 rondelle
- n° 4 gommini (M)
• n° 4 rondelle piane D 10
• n° 4 rondelle in ottone D 8

Per il montaggio procedere come segue:

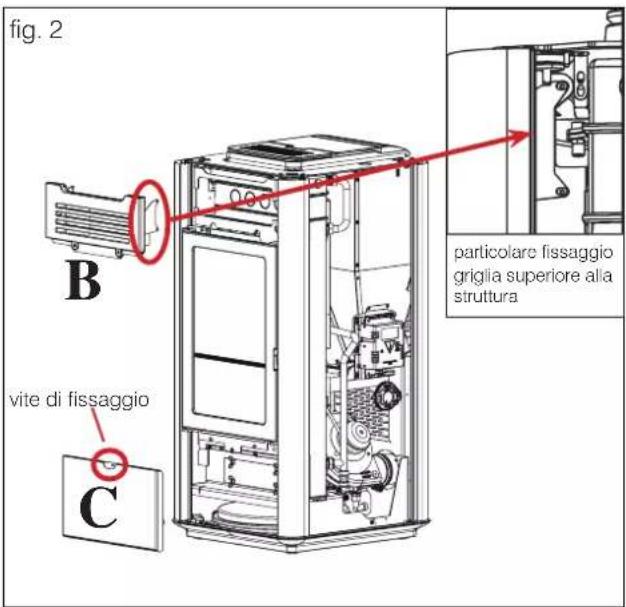

Fig. 2

Rimuovere:

• la griglia superiore completa di telaio (B) fissata alla struttura mediante viti
• pannello inferiore (C) montato ad incastro, dopo aver rimosso la vite di fissaggio.

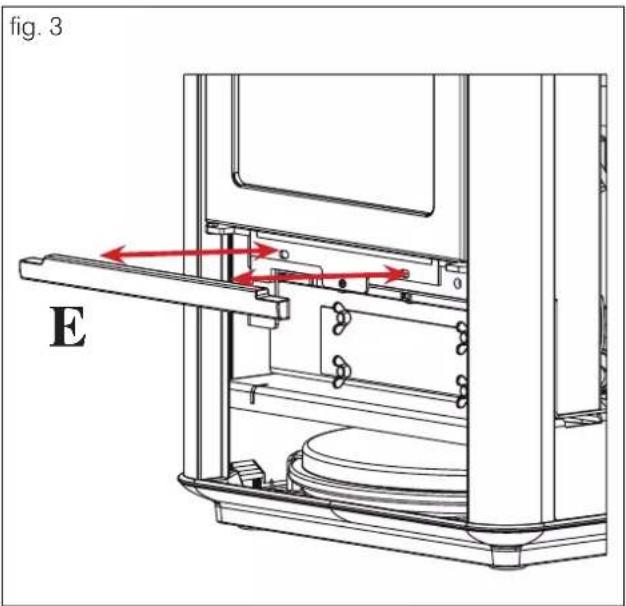

Fig. 3

Fissare elemento orizzontale inferiore ceramico (E) utilizzando, nei fori previsti, i perni zigrinati M4 e le rondelle in dotazione.

fig. 1 B A A C

fig. 2 B vite di fissaggio C particolare fissaggio griglia superiore alla struttura

fig. 3 E

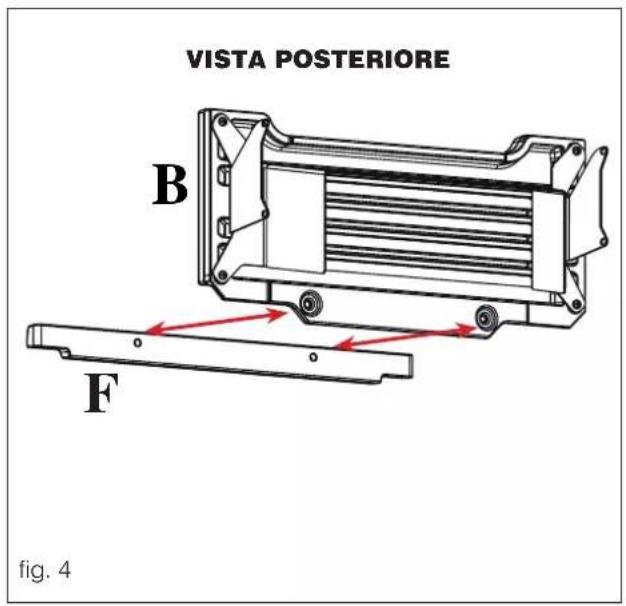

Fig. 4

Fissare l'elemento superiore orizzontale in ceramica (F) alla griglia superiore (B) utilizzando i due perni zigrinati M4 e rondelle in dotazione

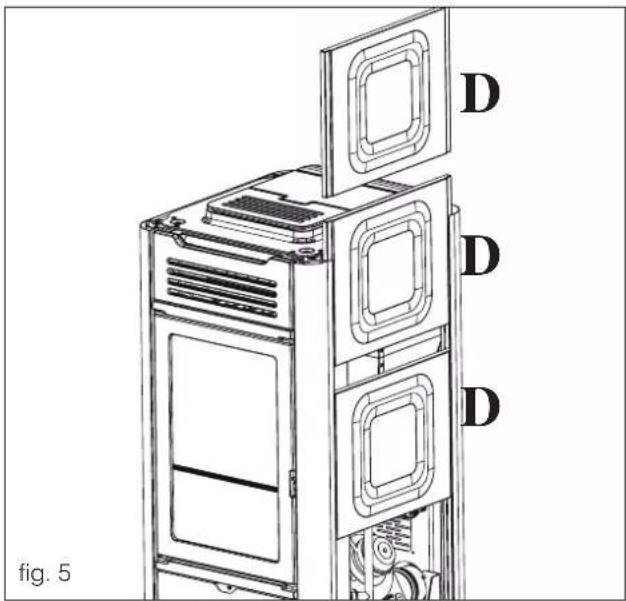

Fig. 5

Infilare i pannelli laterali ceramici (D) nella apposite guide.

N.B.:

in caso di vibrazioni viene fornita guarnizione adesiva 8x1 da interporre tra i profi li e i pannelli laterali ceramici

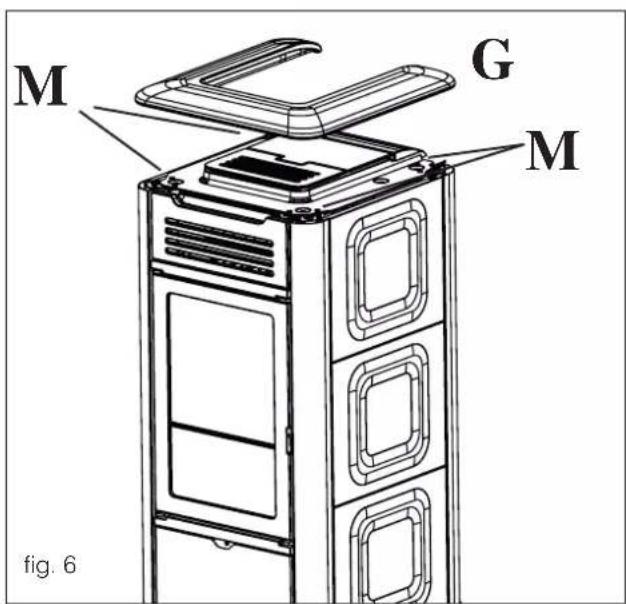

Fig. 6

Posizionare il top in ceramica (G) in appoggio.

N.B: nel caso in cui l'appoggio del top in ceramica non risultasse perfetto utilizzare gommini (M) e rondelle in dotazione da applicare nelle sedi presenti sul top in ghisa.

VISTA POSTERIORE B F fig. 4

D D D fig. 5

La stufa viene consegnata (fig. 1) con i seguenti componenti esterni già montati:

• fianchi metallici (A)
• griglia superiore (B).
• pannello inferiore (C).

I pezzi sottoindicati sono invece imballati a parte:

• n° 1 elemento orizzontale inferiore ceramico (E)
• n° 1 elemento orizzontale superiore ceramico (F)
• n^1 top in ceramica (G)
• n° 4 perni zigrinati M4
• n° 4 rondelle
• n° 4 gommini (M)
  • n° 4 rondelle piané D 10
  • n° 4 rondelle in ottone D 8

Per il montaggio procedere come segue:

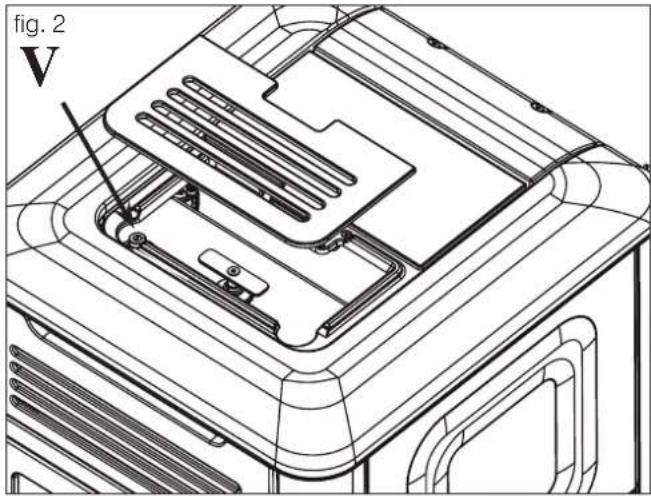

Fig. 2

Sfilare verso l'alto i fianchi metallici.

Rimuovere:

• la griglia superiore completa di telaio (B) fissata alla struttura mediante viti
• il pannello inferiore (C) montato ad incastro, dopo aver rimosso la vite di fissaggio.

Riposizionare i fianchi metallici precedentemente rimossi.

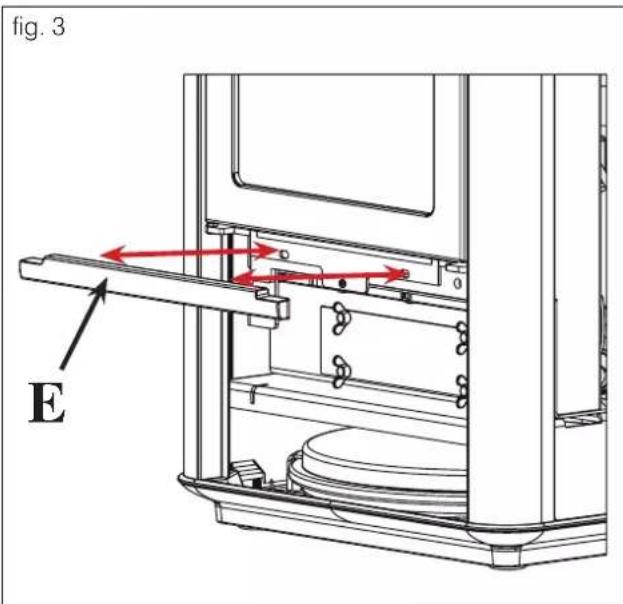

Fig. 3

Fissare elemento orizzontale inferiore ceramico (E) utilizzando i fori previsti ed i perni zigrinati M4 in dotazione.

fig. 1 B A A C

fig. 2 B vite di fissaggio C particolare fissaggio griglia superiore alla struttura

fig. 3 E

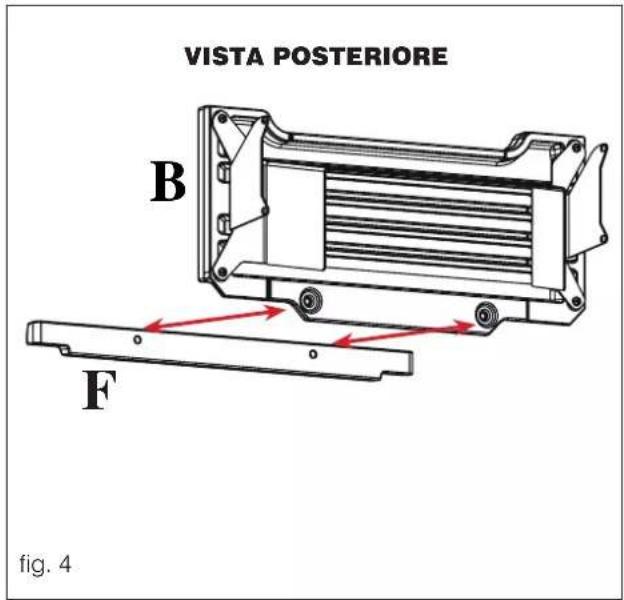

Fig. 4

Fissare l'elemento superiore orizzontale in ceramica (F) alla griglia superiore (B) utilizzando i due perni zigrinati M4 in dotazione

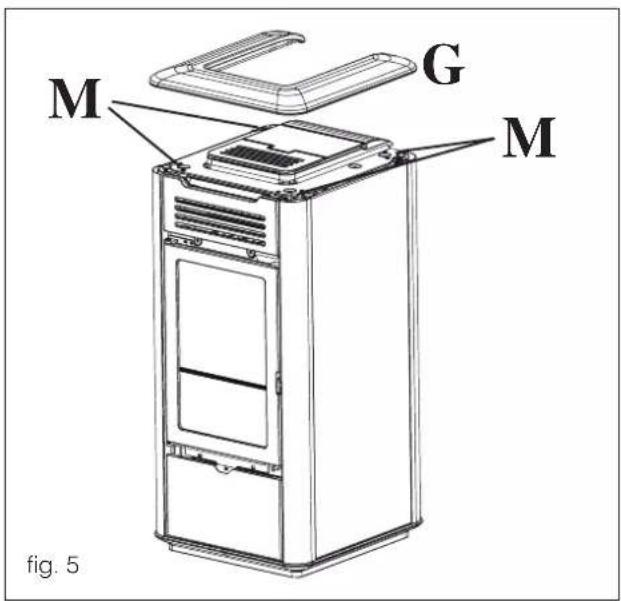

Fig. 5

Posizionare il top in ceramica (G) in appoggio.

N.B: nel caso in cui l'appoggio del top in ceramica non risultasse perfetto utilizzare gommini (M) e rondelle in dotazione da applicare nelle sedi presenti sul top in ghisa.

VISTA POSTERIORE B F fig. 4

PREMESSA SULLA INSTALLAZIONE

Ricordiamo che :

• l'installazione deve essere effettuata da personale qualificato
• tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte nell'installazione e nell'uso del prodotto. In Italia il riferimento è la norma UNI 10683
• In caso di installazione in condominio è necessario preventivo parere positivo dell'amministratore.

Di seguito diamo alcune indicazioni a carattere generale che non sostituiscono la verifica delle norme locali e non implicano alcuna responsabilità sul lavoro dell'installatore.

Verifica della idoneità del locale di installazione

• Il volume dell'ambiente deve essere superiore a 20 m³
• Il pavimento deve poter sopportare il peso del prodotto e degli accessori.
• Posizionare il prodotto in bolla
• Non è ammessa l'installazione in camera da letto, nei bagni o in locali con presenza di altro prodotto che prelevi aria per la combustione dallo stesso locale o in locali con atmosfera esplosiva. Eventuali ventilatori di estrazione, se in funzione nello stesso ambiente o spazio in cui è installato il prodotto, possono causare problemi di tiraggio.
• In Italia verificare le compatibilità ai sensi UNI 10683 e UNI 7129 in presenza di prodotti a gas.

Protezione dal calore e distanze di sicurezza

Tutte le superfici dell'edificio adiacenti al prodotto devono essere protette contro il surriscaldamento. Le misure di isolamento da adottarsi dipendono dal tipo di superfici presenti.

Il prodotto deve essere installato nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati e sul retro di 20 cm dai materiali infiammabili.
• davanti alla stufa non possono essere collocati materiali infiammabili a meno di 80 cm.

In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

In caso di installazione su pavimento di materiale infiammabile e/o combustibile o con insufficiente portata, si consiglia di posizionare il prodotto su piastra in acciaio o in vetro per la distribuzione del carico.

Chiedere al rivenditore l'optional.

Note sulla collocazione del prodotto

Il prodotto è progettato per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento il prodotto.

Contattare il Centro Assistenza Tecnica autorizzato Edilkamin.

SISTEMA CAMINO

(Canale da fumo, canna fumaria e comignolo)

Questo capitolo è redatto secondo le norme europee EN 13384, EN 1443, EN 1856, EN 1457. L'installatore deve tenere conto di queste e di ogni altra eventuale norma locale. Il presente manuale non è in alcun modo da riternersi sostitutivo delle norme vigenti.

Il prodotto deve essere collegato a idoneo sistema di scarico fumi che garantisca l'evacuazione in completa sicurezza dei fumi prodotti dalla combustione.

Prima del posizionamento del prodotto, l'installatore deve verificare che la canna fumaria sia idonea.

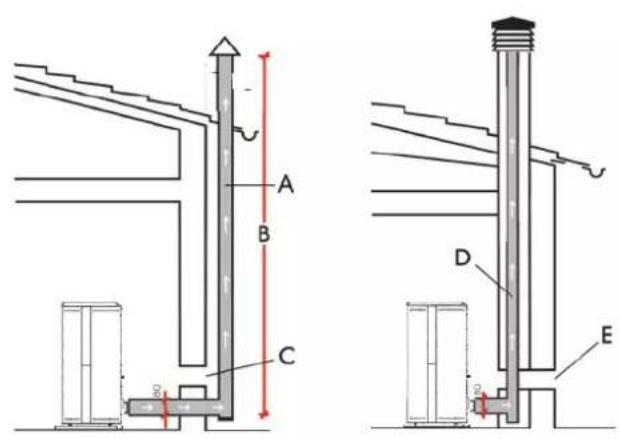

CANALE DA FUMO, CANNA FUMARIA

Il canale da fumo (condotto che collega il bocchettone uscita fumi del focolare con l'imbocco della canna fumaria) e la canna fumaria devono, fra le altre prescrizioni di rispetto delle norme:

• ricevere lo scarico di un solo prodotto (non sono ammessi scarichi di più prodotti insieme)
• avere uno sviluppo prevalentemente verticale
  • non presentare nessun tratto in contropendenza
• avere una sezione interna preferibilmente circolare e comunque con un rapporto fra lati inferiore a 1,5
• terminare a tetto con opportuno comignolo: è vietato lo scarico diretto a parete o verso spazi chiusi, anche se a cielo libero

• essere realizzati con materiali con classe di reazione al fuoco A1 ai sensi UNI EN 13501 o analoga norma nazionale.

• essere opportunamente certificati, con opportuna placca camino se metallici

• mantenere la sezione iniziale o variarla solo subito sopra l'uscita del prodotto e non lungo la canna fumaria

IL CANALE DA FUMO

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il canale da fumo :

• non può essere in materiale metallico flessibile
- deve essere coibentato se passa all'interno di locali non riscaldati o all'esterno
• non deve attraversare locali in cui è vietata l'installazione di generatori di calore a combustione o con pericolo di incendio o non ispezionabili.
- deve permettere il recupero della fuliggine e essere ispezionabile
- presentare massimo 3 curve con angolo massimo di 90°
- presentare un solo tratto orizzontale di lunghezza massima di 3 metri, in funzione del tiraggio. Tenere comunque conto che tratti lunghi favoriscono l'accumulo di sporcizia e sono più difficili da pulire.

CASI TIPICI

A B C D E

A: canna fumaria in acciaio coibentata ai sensi EN 1856

B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto

C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)

D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura

LA CANNA FUMARIA:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, la canna fumaria :

• deve servire solo per lo scarico dei fumi
• deve essere correttamente dimensionata per soddisfare l'evacuazione dei fumi (EN 13384-1)
• essere preferibilmente coibentata, in acciaio con sezione interna circolare. Se rettangolare, gli spigoli devono avere raggio non inferiore a 20 mm e con un rapporto fra le dimensioni interne <1,5
• avere normalmente un'altezza minima di 1,5 metri
• mantenere sezione costante
• essere impermeabile e isolata termicamente per garantire il tiraggio
• prevedere preferibilmente una camera di raccolta per incombusti e eventuali condense.
• Se preesistente deve essere pulita, per evitare rischi di incendio.
• a carattere di indicazione generale, si consiglia di intubare la canna fumarai se di diametro superiore ai 150 mm.

SISTEMA INTUBATO:

Oltre alle prescrizioni generali validi per canale da fumo e canna fumaria, il sistema intubato:

• deve funzionare in pressione negativa;
  • deve essere ispezionabile
• deve rispettare le indicazioni locali.

IL COMIGNOLO

• deve essere di tipo antivento
• avere sezione interna equivalente a quella della canna fumaria e sezione di passaggio dei fumi in uscita pari almeno al doppio di quella interna della canna fumaria
• in caso di canne fumarie appaiate (che è bene siano distanti fra loro almeno 2 m) il comignolo che riceve lo scarico del prodotto a combustibile solido o quello del piano più alto deve sovrastare di almeno 50 cm l'altro
• deve andare oltre la zona di reflusso (in Italia riferimento norma UNI 10683 punto 6.5.8.)
• deve permettere una manutenzione del camino

PRESA ARIA ESTERNA

A carattere generale, suggeriamo due modi alternativi per garantire l'affluso della indispensabile aria per la combustione.

Presa aria indiretta

Predisporre a livello pavimento una presa di aria di superficie utile (al netto di retine o altre protezioni) di superficie utile almeno 80 cm2 (diametro 10 cm).

Consigliamo, per evitare correntri di aria, di predisporre la presa di aria ditetro la stufa o dietro un radiatore.

Consigliamo di non predisporre di fronte al prodotto per evitare fastidiose correnti di aria.

Presa aria diretta

Predisporre una presa d'aria, di sezione utile ((al netto di retine o altre protezioni) di superficie pari alla sezione del foro di ingresso aria dietro al prodotto.

Collegare la presa d'aria al foro con un tubo anche flessibile.

Consigliamo di non superare i 3 m e di affettuare al più una curva, in funzione del tiraggio della canna fumaria.

L'afflusso di aria può provenire da un locale adiacente solo a patto che :

• il flusso possa avvenire senza ostacoli attraverso aperture permanenti comunicanti con l'esterno;
• il locale adiacente a quello di installazione non sia mai messo in depressione rispetto all'ambiente esterno;
• il locale adiacente non sia adibito a autorimessa né ad attività con pericolo di incendio, né bagno, camera da letto
• il locale adiacente non sia un locale comune dell'immobile

In Italia, la norma UNI 10683 indica che la ventilazione è sufficiente anche se è comunque garantito il mantenimento della differenza di pressione fra ambiente esterno e interno uguale o minore di 4 PA (norma UNI EN 13384-1). Di ciò deve rispondere l'installatore che rilascia la dichiarazione di conformità.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico.

La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

Il cavo di alimentazione elettrica non deve entrare in contatto coi tubi di scarico o altre parti calde della stufa.

Alimentare la stufa portando l'interruttore da 0 a 1.

FUSIBILE sulla presa con interruttore posta sul retro della termostufa, sono inseriti due fusibili, di cui uno funzionale e l'altro di scorta (2AT).

L' allacciamento idraulico dipende dal tipo di impianto. Esistono però alcune "regole comuni":

• L'allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare documentazione di corretta installazione secondo le norme vigenti in ogni Nazione (ad esempio in Italia ai sensi del D.M. 37/2008 e ai sensi della norma UNI 10412-2)

• L'impianto idraulico deve lavorare con pressione fra 1 e 1,5-2 bar a caldo su circuito a vaso chiuso.

• N.B.: NON VA BENE installare la termostufa in sostituzione ad esempio di una termocucina installata a vaso aperto senza adeguare il sistema espansivo portandolo a vaso chiuso.

- La presenza di un puffer (accumulo inerziale) è consigliabile ma non obbligatoria. La sua presenza ha il vantaggio di svincolare la termostufa dalle richieste "repentine" dell'impianto e di permettere l'integrazione con altre fonti di calore. Riduce i consumi e aumenta la efficienza del sistema.

- La temperatura di ritorno dell'acqua alla termostufa deve essere superiore ad almeno 50-55° C per evitare fenomeni di condensa. L'installatore deve valutare a seconda dell'impianto se servono valvole o pompe anticondensa.

- Per il riscaldamento di eventuali pannelli radianti a bassa temperatura serve un puffer (accumulo inerziale) installato come da indicazioni da parte del fabbricante dei pannelli radianti stessi. I pannelli radianti non devono ricevere direttamente acqua dalla termostufa.

- Il materiale impiegato nel circuito deve essere adatto ad sopportare eventuali sovratemperature.

- Lo scarico della valvola di sicurezza deve essere raggiungibile e visibile. L'acqua di scarico deve essere convogliata in un tubo verticale attraverso un imbuto con prese d'aria antiriflusso, opportunamente distanziato dal punto di scarico.

• E' VIETATO INTERCETTARE LO SCARICO

• Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza. La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto. Pertanto l'installatore dovrà valutare la eventuale necessità di un vaso di espansione addizionale, in funzione del tipo di impianto asservito.
• L'installatore deve valutare secondo il tipo di acqua e di impianto se prevede prodotti condizionati ai sensi UNI 8065-1989 (trattamento dell'acqua negli impianti termici ad uso civile).
• Il collegamento diretto ai radiatori, per il piccolo diametro dei tubi degli stessi impedisce il regolare funzionamento.

Effettuare il riempimento dell'impianto attraverso il rubinetto di carico (si raccomanda di non superare la pressione di 1,5 bar).

Durante la fase di carico far "sfiatare" la pompa e il rubinetto di sfiato.

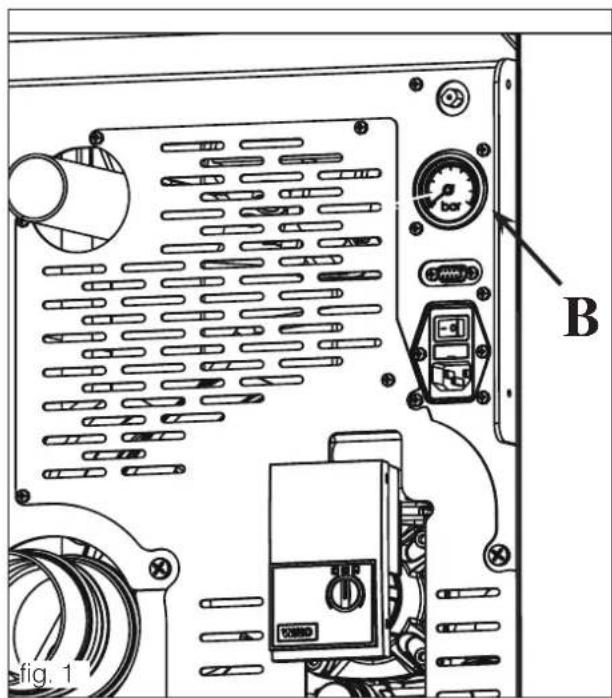

Manometro

Posto sul retro della termostufa (B - fig. 1), permette di leggere la pressione dell'acqua.

Con termostufa funzionante la pressione consigliata è di 1,5 bar.

B fig. 1

• ALLACCIAMENTI IDRAULICI:

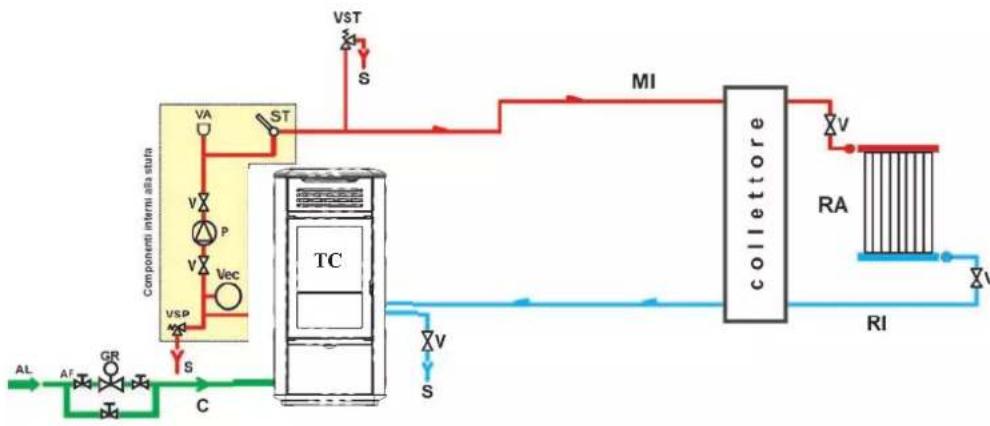

IMPIANTO DI RISCALDAMENTO CON TERMOSTUFA UNICA FONTE DI CALORE

LEGENDA:

AF: Acqua Fredda

AL: Alimentazione rete idrica

C: Carico/Reintegro

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

ST: Sonda Temperatura

TC: Termostufa

V: Valvola a sfera

VA: Valvola automatica scarico

aria

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

VST: Valvola di scarico termico

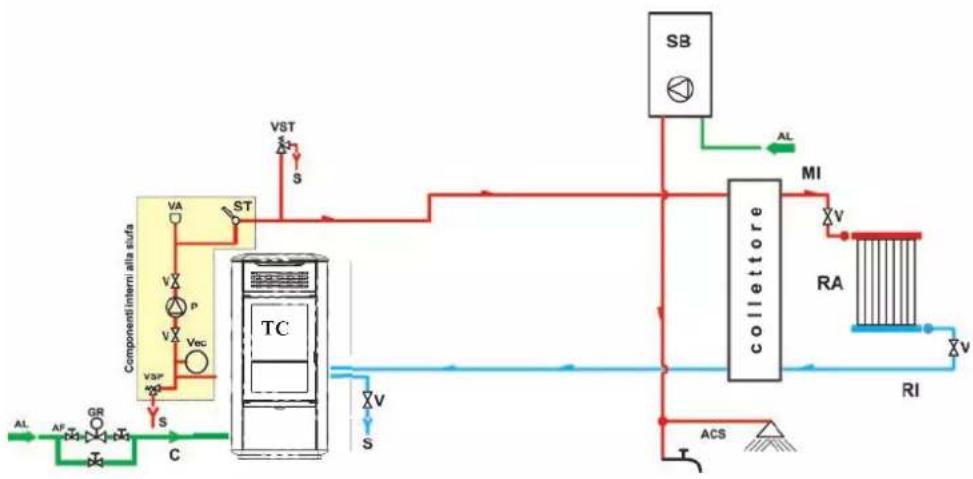

IMPIANTO DI RISCALDAMENTO CON TERMOSTUFA ABBINATA A SCALDABAGNO

LEGENDA:

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

AL: Alimentazione rete idrica

C: Carico/Reintegro

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

SB: Scaldabagno

ST: Sonda Temperatura

TC: Termostufa

V: Valvola a sfera

VA: Valvola automatica scarico

aria

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

VST: Valvola di scarico termico

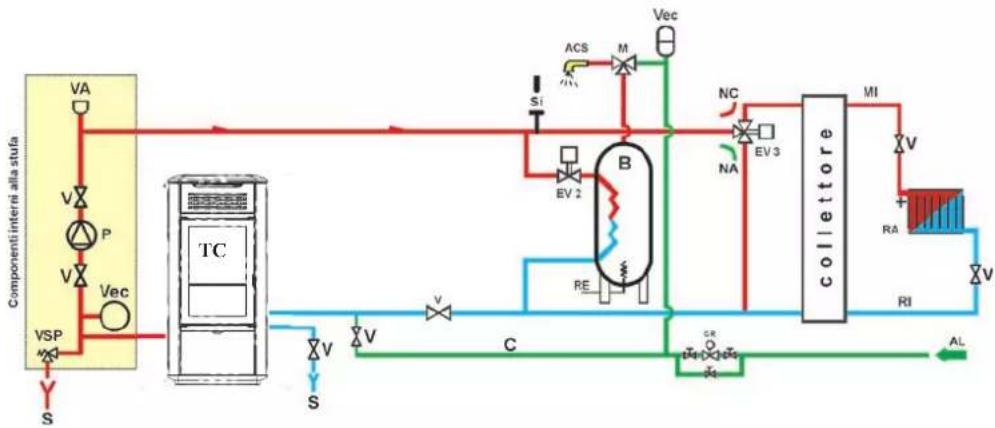

IMPIANTO DI RISCALDAMENTO CON TERMOSTUFA QUALE UNICA FONTE DI CALORE CON PRODUZIONE DI ACQUA CALDA SANITARIA TRAMITE BOLLITORE

LEGENDA:

ACS: Acqua Calda Sanitaria

AL: Alimentazione rete idrica

B: Boiler

C: Carico/Reintegro

CE: Centralina elettronica

EV2: Elettrovalvola a 2 vie

EV3: Elettrovalvola a 3 vie

NA: Normalmente Aperta

NC: Normalmente Chiusa

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

TC: Termostufa

V: Valvola a sfera

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

Fasi per la prima accensione

• Assicurarsi di aver letto e compreso il contenuto di questo manuale
- Rimuovere dal prodotto tutti i componenti infiammabili (manuali, etichette, ecc). In particolare togliere eventuali etichette dal vetro.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

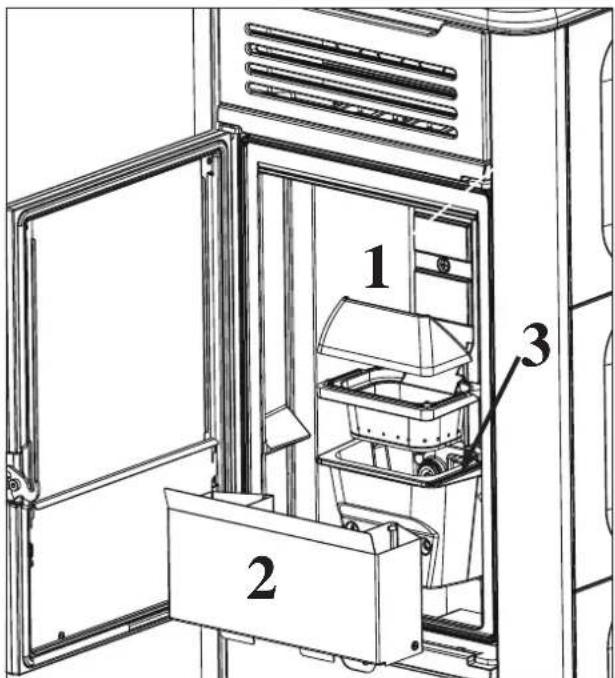

Per aprire la porta usare la manofredda in dotazione

Il coperchio del serbatoio si apre e si chiude attraverso il pratico sistema a clik-clak mediante una leggera pressione sulla parte anteriore* (fig. 1).

ATTENZIONE:

Se si carica la termostufa mentre è in funzione e quindi calda, utilizzare apposito quanto in dotazione.

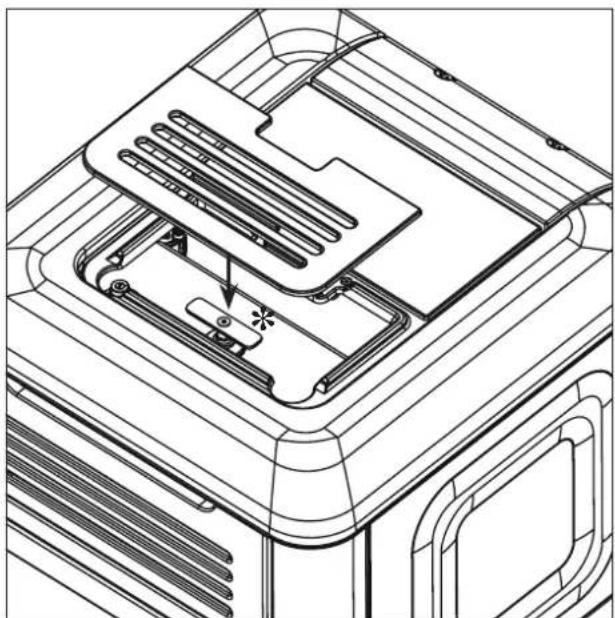

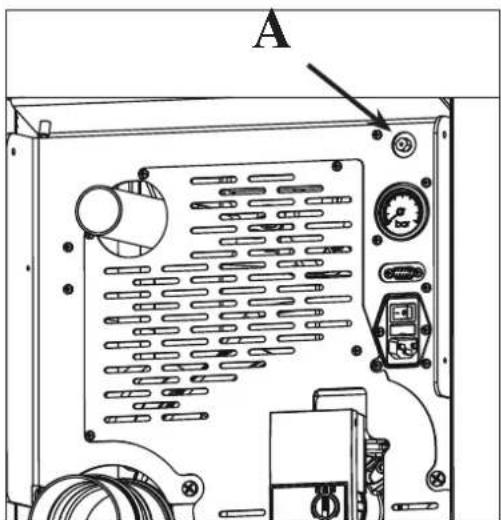

In fase di prima accensione eseguire l'operazione di spurgo aria/acqua tramite la valvolina manuale (V - fig. 2) posta sulla parte anteriore del top.

L'operazione deve essere ripetuta anche durante i primi giorni di utilizzo e nel caso che l'impianto sia stato anche solo parzialmente ricaricato. La presenza di aria nei condotti non permette il buon funzionamento.

Per agevolare le operazioni di sfiato la valvola è fornita di tubicino in gomma.

COMBUSTIBILE

Usare pellet di legno di classe A1 ai sensi norma UNI EN ISO 17225-2 o analoghe norme locali che prevede ad esempio le seguenti caratteristiche.

diametro 6 mm;

lunghezza 3-4 cm

umidità <10 %

Per il rispetto dell'ambiente e della sicurezza, NON bruciare, fra gli altri: plastica, legno verniciato, carbone, cascami di corteccia.

Non usare la stufa come inceneritore

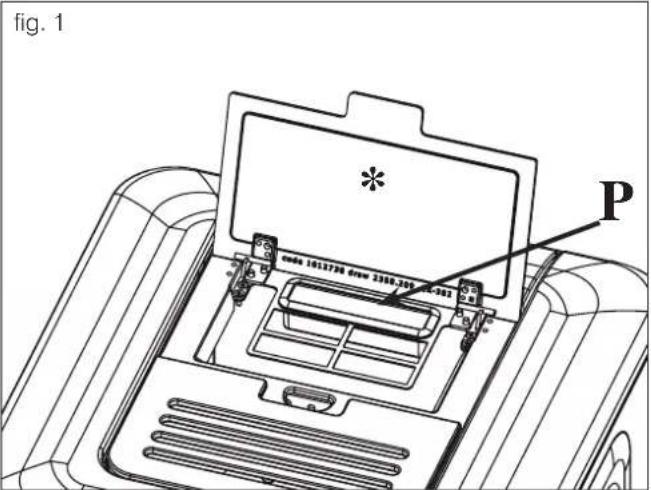

fig. 1 P code 1613798 drawn 2358.201

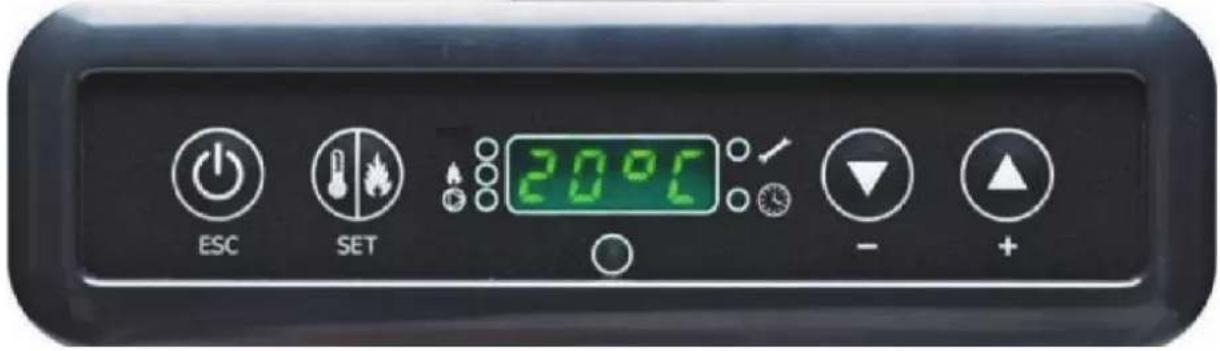

PANNELLO con display (P) situato sotto il coperchio del serbatoio di carico pellet vedi pagina precedente

INDICAZIONI DEL DISPLAY

OFF	Fase di spegnimento in corso, durata circa 10 minuti mentre la pompa gira fino al raggiungimento della temperatura di spegnimento impostata
ONAC Termostufa in prima fase accensione, caricamento pellet ed attesa accensione fiamma
ONAR Termostufa in seconda fase accensione, riscaldamento corpo termostufa ed Avvio combustione
Burn Termostufa in fase pulizia fase accensione
ONPH Termostufa in fase di riscaldamento scambiatore acqua
P1.. Livello di potenza modulata automaticamente
50°C Live lo temperatura acqua desiderato alla mandata impianto
Pu Pulizia automatica del crogiolo
PROG Menù timer per la programmazione settimanale
SET Menù per impostazione orologio
SF Stop Famma: blocco funzionamento per probabile esaurimento pellet
AF Accensione Fallita: blocco funzionamento per mancata accensione
CP-TS-PA	Menù di controllo a disposizione esclusivamente dei Centri Assistenza Tecnica
AL01..9 Sistema in allarme, il numero identifica la causa allarme
Air Menù regolazione ventilazione

	Indica il funzionamento del circolatore (pompa).
	Indica il funzionamento del motoriduttore carico pellet
	Indica che si sta operando all'interno del menù parametri (solo CAT)
	Indica timer attivo, è stata scelta una programmazione oraria automatica
	Tasto ACCENSIONE/SPEGNIMENTO serve anche per salvare/uscire
	Tasto di selezione:Automatico / Manuale/ Menù regolazione
	Tasto per DECREMENTO potenza/temperatura e scorrimento indietro del dato selezionato
	Tasto per INCREMENTO potenza/temperatura e scorrimento avanti del dato selezionato
	Indica il funzionamento del ventilatore

Quando la termostufa è in stand by, si visualizza a display la scritta OF e la temperatura impostata.

Di seguito le operazioni da pannello

RIEMPIMENTO COCLEA

La ricarica del condotto di trasporto del pellet (coclea) si rende necessaria nel caso di termostufa nuova oppure se la termostufa è rimasta completamente senza pellet.

Per attivare tale ricarica premere insiemei tasti: si visualizza a display la scritta "RI".

La funzione di ricarica termina automaticamente dopo

240" oppure alla pressione del tasto

ACCENSIONE

Con termostufa in stand-by, (dopo aver verificato che

si avvia la

il crogiolo sia pulito), premere il tasto 📄, si avvia la procedura di accensione.

A display si visualizza la scritta "ON AC" (avvio combustione); superati alcuni cicli di controllo e successivamente al verificarsi dell'accensione del pellet, a display si visualizza la scritta "ON AR" (accensione riscaldamento).

Questa fase durerà per alcuni minuti permettendo il corretto completamento dell'accensione ed il riscaldarsi dello scambiatore della termostufa.

Trascorsi alcuni minuti la termostufa passerà in fase di riscaldamento, indicando a display la scritta "burn" e successivamente in fase di lavoro vengono indicate la temperatura dell'acqua di mandata impostata dall'utente e la potenza scelta dal sistema modulante automatico.

SPEGNIMENTO

termostufa accesa si avvia la

fase di spegnimento che prevede:

• Interruzione della caduta del pellet
• Esaurimento del pellet presente nel crogiolo mantenendo attivo il ventilatore fumi (tipicamente 10')
• Raffreddamento del corpo termostufa mantenendo attiva la pompa fino al raggiungimento della temperatura di arresto
• L'indicazione "OF" a display unitamente ai minuti mancanti al termine spegnimento

Durante la fase di spegnimento non sarà possibile riaccendere la termostufa, terminata la fase di spegnimento il sistema si riposiziona automaticamente in stand-by.

E' necessario che l'utente imposti la temperatura acqua di mandata impianto, temperatura che andrà valutata in rapporto alla tipologia ed alla dimensione dell'impianto, considerando anche la temperatura atmosferica legata alla stagionalità dell'utilizzo.

La termostufa, autonomamente, modula le potenze in funzione della differenza tra la temperatura impostata (impostata a display) e la temperatura rilevata dalla sonda acqua; al raggiungimento della temperatura desiderata la stufa funzionerà al minimo portandosi in potenza 1.

E' possibile aumentare la temperatura desiderata

premendo il tasto 📄 oppure diminuirla premendo il

Si visualizza alternativamente a display la temperatura desiderata e la potenza che viene scelta automaticamente dal sistema elettronico modulante.

FUNZIONE ECONOMY

Funzione adatta in presenza di installazioni della caldaia in impianti di piccola dimensione, comunque dove il funzionamento in potenza minima procura un riscaldamento eccessivo.

Questa funzione, gestita in automatico, permette di spegnere la caldaia al superamento della temperatura di mandata impostata.

Quando la temperatura di mandata torna a scendere al di sotto del valore impostato, la caldaia si riaccende automaticamente.

Chiedere eventuale attivazione di questa funzione al tecnico al momento della prima accensione.

Quando la funzione ECONOMY è stata attivata, sul display apparirà in coda alle altre informazioni la scritta "Econ".

FUNZIONE ATTIVAZIONE REMOTA (porta AUX)

Per mezzo di un apposito cavo di collegamento optional (cod.640560) è possibile accendere/spegnere la termostufa utilizzando un dispositivo remoto quale un attivatore telefonico GSM, un termostato ambiente, un consenso derivate da impianto domotico, o comunque di un dispositivo con contatto pulito avente la seguente logica:

Contatto aperto = termostufa spenta

Contatto chiuso = termostufa accesa

L'attivazione e la disattivazione avviene con 10" di ritardo dal trasferimento dell'ultimo comando.

Nel caso di collegamento della porta attivazione remota, sarà comunque possibile accendere e spegnere la termostufa dal pannello comandi; la termostufa si attiverà sempre rispettando l'ultimo ordine ricevuto, accensione o spegnimento esso sia.

IMPORTANTE:

Nel caso di utilizzo di tale funzione di attivazione remota, disaccoppiare il cavo di collegamento remoto per mezzo di un relè se la distanza tra il dispositivo remoto e la caldaia supera la lunghezza del cavo cod.640560 (1,5mt). Istruzioni più dettagliate sono contenute all'interno del foglio istruzioni del cavo di collegamento.

VENTILAZIONE AMBIENTE

La termostufa è dotata di un sistema di ventilazione ambiente, per regolare la ventilazione desiderata pro-seguire come sotto indicato.

Premere brevemente il tasto SET: si accede al menù AIR, con i tasti +/- potremo selezionare queste diverse modalità di ventilazione:

AUTO:

la ventilazione si regola automaticamente in funzione della potenza erogata dalla termostufa

OFF:

la ventilazione è alimentata per permettere il passaggio di una minima quantità di aria che evita il riscaldamento del ventilatore stesso.

FAN1:

regolazione manuale della ventilazione al 20%

FAN2:

regolazione manuale della ventilazione al 40%

FAN3:

regolazione manuale della ventilazione al 60%

FAN4:

regolazione manuale della ventilazione al 80%

FAN5:

regolazione manuale della ventilazione al 100%

Una volta selezionata l'impostazione desiderata, se non viene premuto nessun tasto per 5 secondi, il sistema esce automatocamente dal menù AIR salvando l'ultima impostazione visualizzata a display.

IMPOSTAZIONE: OROLOGIO PROGRAMMAZIONE SETTIMANALE

Premere per 5" il tasto SET, si entra nel menù di programmazione e compare a display la scritta "TS".

Premere i tasti fino a visualizzare "Prog" e premere SET.

Premendo i tasti possiamo selezionare le seguenti impostazioni:

- Pr OF: Abilita o disabilita completamente l'utilizzo del timer.

Per attivare il timer premere il tasto SET ed impostare

"On" con i tasti ▼ ▲, per disattivarlo impostare "OFF", confermare l'impostazione con il tasto SET, per uscire dalla programmazione premere il tasto ESC.

- Set: permette l'impostazione dell'ora e del giorno corrente.

Per impostare l'ora corrente selezionare a display la sigla "SET", confermare la selezione con il tasto

SET, impostiamo l'ora corrente, con il tasto si incrementa l'orario di 15' ad ogni pressione, con il

tasto si decrementa l'orario di 1'ad ogni pressione; confermare l'impostazione con il tasto SET, impostare il giorno della settimana corrente utilizzando

i tasti (Es, Lunedì=Day 1), confermare la programmazione con il tasto SET, terminato l'inserimento dell'ora/giorno comparira' sul display

'Prog', per continuare con la programmazione per Pr1/Pr2/Pr3 premere SET oppure premere 'ESC' per uscire dalla programmazione.

- Pr 1: Questo è il programma n° 1, in questa fascia si imposta un orario di accensione, un orario di spegnimento ed i giorni ai quali applicare la fascia oraria Pr 1.

Per impostare la fascia Pr 1, selezionare con i tasti

"Pr 1", confermare la selezione con il tasto SET, compare brevemente al display "On P1",

impostare con i tasti ▼ ▲ l'ora di accensione della fascia Pr 1, confermare con il tasto SET, compare brevemente al display "OFF P1", impostare quindi con

i tasti ▼ ▲ l'ora di spegnimento della fascia Pr 1 e confermare con il tasto SET.

Proseguiamo con assegnare la fascia appena programmata ai vari giorni della settimana, con il tasto SET si scorrono i giorni da day 1 a day 7, dove day 1 è inteso come Lunedì e day 7 come Domenica, con i

tasti ▼ ▲ si attiva o disattiva il programma Pr 1 nel giorno selezionato al display (Esempio: On d1=attivo oppure Of d1=disattivo).

Terminata la programmazione comparira' sul display 'Prog', per continuare la programmazione Pr 2/Pr 3 premere 'set' e ripetere la procedura appena descritta oppure premere 'ESC' per uscire dalla programmazione.

- Esempio di programmazione: Pr 1 On 07:00 / OF 09:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day	3 Day 4 Day	5 Day 6 Day	7
On On	On On	Off Off

Pr 2: Permette di impostare una seconda fascia oraria, per le modalità di programmazione seguire le stesse istruzioni del programma Pr 1. Esempio di programmazione Pr 2 On 17:00 / OF 23:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day	3 Day 4 Day 5	Day 6 Day 7
On On On On				On	Off Off

Pr 3: Permette di impostare una terza fascia oraria, per le modalità di programmazione seguire le stesse istruzioni del programma Pr 1 e Pr 2. Esempio di programmazione Pr 3 On 09:00 / OF 22:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day	3 Day 4 Day 5	Day 6 Day 7
Off Off	Off Off Off On On

CARATTERISTICHE DELLA POMPA

led

POMPA: ISTRUZIONI DI MONTAGGIO E USO

MODI DI REGOLAZIONE E FUNZIONI Pressione differenziale variabile Δp-v (I, II, III).

Consigliata in caso di sistemi di riscaldamento a doppia mandata con radiatori, per la riduzione dei rumori di flusso sulle valvole termostatiche.

H/m

Ⅲ Ⅱ Ⅰ Q/m³/h

La pompa dimezza la prevalenza in caso di riduzione della portata nella rete di condutture. Si risparmia energia elettrica grazie all'adattamento della prevalenza in base alla portata necessaria e a velocità di flusso ridotte. Tre curve caratteristiche predefinite (I, II, III) tra cui scegliere.

Pressione differenziale costante Δp-c (I, II, III)

Raccomandazione in caso di panelli radianti o tubazioni di grandi dimensioni e per tutte le applicazioni che non presentano curve caratteristiche dell'impianto variabili, (come ad es. pompe cariche bollitori) e impianti di riscaldamento a singola mandata con radiatori.

H/m

Q/m³/h

La regolazione mantiene la prevalenza impostata indipendentemente dalla portata convogliata. Tre curve caratteristiche predefinite (I, II, III) tra cui scegliere.

Numero di giri costante (I, II, III)

Consigliata per gli impianti con resistenza stabile che richiedono una portata costante.

H/m

Q/m³/h

La pompa funziona in tre stadi corrispondenti a numeri di giri fissi preimpostati (I, II, III).

AVVISO Impostazione di fabbrica: Numero di giri costante, curva caratteristica III

SFIATO

Attivare la funzione di sfiato della pompa premendo per 3 secondi il tasto di comando, quindi lasciare.

• La funzione di sfiato della pompa si avvia e dura 10 minuti.
• Le due serie di LED superiori e inferiori lampeggiano alternativamente a distanza di 1 secondo.

- Per interrompere, premere il tasto di comando per 3 secondi.

3 sec 10 min

AVVISO

Dopo lo sfiato l'indicatore LED mostra i valori impostati della pompa.

IMPOSTARE IL MODO DI REGOLAZIONE

Selezionare il modo di regolazione

La selezione LED del modo di regolazione e delle curve caratteristiche corrispondenti si svolge in senso orario.

Premere il tasto di comando brevemente (circa 1 secondo).

- I LED mostrano di volta in volta modo di regolazione e curve caratteristiche impostati.

Di seguito vengono illustrate le possibili impostazioni (ad esempio: numero di giri costante/curva caratteristica III):

Premere il TASTO Indicatore LED Modo di regolazione			Curva caratteristica
1. Numero di giri costante			II
2. Numero di giri costante I
3.		Pressione differenziale variabile Δp-v	III
4.		Pressione differenziale variabile Δp-v	II
5.		Pressione differenziale variabile Δp-v	I
6.		Pressione differenziale costante Δp-c	III
7.		Pressione differenziale costante Δp-c	II
8.		Pressione differenziale costante Δp-c	I
9. Numero di giri costante			III

Premendo 9 volte il tasto si ripristina l'impotazione di base (numero di giri costante / curva caratteristica III).

Bloccare/ sbloccare il tasto

Attivare il blocco tastiera premendo il tasto di comando per 8 secondi, fino a quando i LED

dell'impostazione selezionata lameggiano brevemente e poi rilasciare.

• I LED lampeggiano continuamente a distanza di 1 secondo.
- Se il blocco tastiera è attivo, le impostazioni della pompa non possono essere più modificate
- La disattivazione del blocco tastiera avviene in modo analogo all'attivazione.

In caso di interruzione della tensione di alimentazione, tutte le impostazionie le visualizzazioni restano memorizzate.

Attivazione impostazione di fabbrica

L'impostazione di fabbrica viene attivata premendo e mantenendo premuto il tasto di comando e disattivando la pompa.

Premere continuamente il tasto di comando per almeno 4 secondi.

• Tutti i LED lampeggiano per 1 secondo.
• I LED dell'ultima impostazione lampeggiano per 1 secondo.

Riavviando la pompa, questa funzionerà con l'impostazione di fabbrica (stato di consegna).

POMPA: ISTRUZIONI DI MONTAGGIO E USO

SEGNALAZIONI DI BLOCCO

• Il LED di anomalia segnala un guasto.
- La pompa si ferma (a seconda del guasto), e effettua dei tentativi ciclici di riavvio.

LED GUASTO CAUSA	RIMEDIO
Si illumina con luce rossa	Blocco Rotore bloccato		Attivare il riavvio manuale o contattare il Servizio Assistenza Clienti
	Contatto/ avvolgimento Avvolgimento difettoso
Lampeggia con luce rossa	Sotto/ sovratensione	Tensione di alimentazione lato alimentazione troppo bassa/alta	Controllare la tensione di rete e le condizioni d'impiego, richiedere il Servizio Assistenza Clienti
	Temperatura eccessiva del modulo	Interno del modulo troppo caldo
	Cortocircuito	Corrente del motore troppo alta
Lampeggia con luce rossa/ verde	Funzionamento turbina	Il sistema idraulico delle pompe viene alimentato, ma la pompa non ha tensione di rete	Verificare la tensione di rete, la portata / pressione dell'acqua nonché le condizioni ambientali
	Funzionamento a secco	Aria nella pompa
	Sovraccarico	Il motore gira con difficoltà. La pompa sta funzionando non conformemente alle specifiche (ad es. temperatura del modulo elevata). Il numero di giri è più basso rispetto al funzionamento normale

RIAVVIO MANUALE

Quando viene rilevato un blocco, la pompa cerca di riavviarsi automaticamente.

Se la pompa non si riavvia automaticamente:

Attivare il riavvio manuale premendo il tasto di comando per 5 secondi, quindi lasciare.

• La funzione di riavvio si avvia e dura max. 10 minuti.
  • I LED lampeggiano uno dopo l'altro in senso orario.

Per interrompere, premere il tasto di comando per 5 secondi.

AVVISO

Dopo il riavvio, l'indicatore LED mostra i valori precedentemente impostati della pompa.

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa.

LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

N.B.:

• E' vietata ogni modifica non autorizzata
• Utilizzare pezzi di ricambio originali
• L'impiego di componenti non originali implica la decadenza della garanzia

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda

• Deve essere effettuata con l'aiuto di un aspirapolvere
  • L'intera procedura richiede pochi minuti.
• Aprire l'antina, estrarre il crogiolo (1 - fig. A)

• NON SCARICARE I RESIDUI DELLA PULIZIA NEL SERBATOIO DEL PELLET.

• Svuotare il contenuto del cassetto cenere (2 - fig. B) e del crogiolo in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde e/o braci).
• Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere (3 - fig. A).
• Scrostare il crogiolo con la spatolina in dotazione e pulire eventuali occlusioni dei fori.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e met- te a rischio di incendio i locali domestici.

ATTENZIONE:

ASSICURARSI CHE IL CASSETTO CENERE, UNA VOLTA RIMONTATO, SIA BEN POSIZIONATO NELLA PROPRIA SEDE

1 2 3

fig. A

- Procedere scuotendo la maniglia di pulizia posta sotto il top in ceramica (* - fig. B).

MANUTENZIONE STAGIONALE (a cura del centro assistenza tecnica)

Consiste nella pulizia generale interna ed esterna.

In caso di un uso molto frequente del prodotto, si consiglia la pulizia del condotto passaggio fumi ogni 3 mesi (sentire il tecnico).

Pulire comunque il sistema camino almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

PERIODO DI FERMO ESTIVO

Nel periodo di non utilizzo, lasciare chiusi tutte le porte, sportelli e coperchi della stufa.

Consigliamo di svuotare il pellet nel serbatoio.

RICAMBI

Per eventuali componenti di ricambio, contattare il rivenditore o il tecnico.

L'uso di componenti non originali provoca rischi al prodotto e esonera Edilkamin da ogni responsabilità su eventuali danni da ciò derivanti.

SMALTIMENTO

Alla fine della vita utile, smaltire il prodotto secondo le normative vigenti.

Ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

In caso di problemi, il prodotto esegue in automatico l'operazione di spegnimento. Il display mostra la motivazione (vedere sotto).

Non staccare l'alimentazione elettrica.

Per riavviare il prodotto, lasciare avvenire la procedura di spegnimento e quindi premere

il tasto

Prima di riaccendere il prodotto, verificare la causa del blocco e RIPULIRE il crogiolo. Il prodotto è dotato di tutte le opportune sicurezze, ma, se non viene eseguita la regolare pulizia del crogiolo come illustrato in precedenza, esistono le condizioni affinché l'accensione possa avvenire con una leggera detonazione.

In caso di forte e prolungata formazione di fumo bianco nella camera di combustione, staccare l'alimentazione elettrica e attendere 30 minuti prima di aprire la porta e svuotare il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

SEGNALAZIONE INCONVENIENTE AZIONI
AL01	Interviene se la sonda è rotta o scollegata	Contattare il tecnico
AL02	Interviene se la scheda non rileva i corretti giri del ventilatore fumi	Contattare il tecnico
SF	Interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma	Verificare la mancanza pellet nel serbatoioIntervento del termostato (vedere pagina dopo) Contattare il tecnico
AF	Interviene se nel tempo previsto la fase di accensione non dà esito positivo	Distinguere i due casi seguentiNON è comparsa fiamma :Verificare il posizionamento e pulizia del crogioloVerificare presenza di pellet nel serbatoio e nel crogioloProvare ad accendere con un po’ di diavolina (sentire il tecnico prima)E' comparsa fiamma :Contattare il tecnico
AL05	Spegnimento per mancanza di energia elettrica	Verificare allacciamento elettrico e cali di tensione
AL06	Interviene se la scheda elettronica rileva che la termocoppia di lettura temperatura fumi è rotta o scollegata	Contattare il tecnico
AL07	Spegnimento per superamento temperatura massima fumi.	Verificare il tipo di pellet (in caso di dubbi chiamare il tecnico) Contattare il tecnico
AL08	Spegnimento per temperatura dell'acqua superiore ai 90°C	Contattare il tecnico
AL09	Interviene se la portata di aria di combustione in ingresso scende sotto un livello prestabilito	Verificare che la porta del focolare sia chiusa verificare la pulizia della stufa, dello scarico e del condotto di aspirazione aria di combustione
A LC	Interviene in caso di lettura di problemi di assorbimento sul motoriduttore	Contattare il tecnico
A LH	Interviene in caso di lettura di problemi di assorbimento sul motoriduttore	Contattare il tecnico
LOAD IDRO	Interviene se la pressione dell'acqua è inferiore a 0,5 bar	• verificare sul manometro la pressione dell'acqua e verificare il carico acqua • contattare il tecnico
Bat1	in caso di livello basso della batteria (tipo CR 2032 da 3 Volt). sulla scheda elettronica	Contattare il tecnico

Il prodotto è dotato di un termostato di sicurezza sovratemperatura acqua.

Legge la temperatura dell'acqua nella termostufa. In caso di temperatura troppo alta, interrompe l'alimentazione elettrica al motoriduttore.

Nel caso che il termostato sia intervenuto, deve essere riarmato intervenendo sul pulsante di emergenza rosso posizionato sul retro della termostufa (A).

A

INDEX

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.

I pezzi sottoindicati sono invece imballati a parte:
