MANUALE UTENTE IDROPOINT EDILKAMIN

I Installazione, uso e manutenzione

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (telecomando, gomito di raccordo completo di fascetta, rosone, n° 2 semi coperchi in lamiera, maniglia "manofredda", rivestimento, libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fiscale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) pena la decadenza della garanzia. La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a termostufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.
• il numero di tagliando di controllo, necessario per l'identificazione della termostufa, è indicato :

- nella parte alta dell'imballo

- sul libretto di garanzia reperibile all'interno del focolare

- sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La termostufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

Termostufa A PELLET, a marchio commerciale ITALIANA CAMINI, denominata IDROPOINT

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 102): Rif. Targhetta dati

Altresì dichiara che:

Termostufa a pellet di legno IDROPOINT rispetta i requisiti delle direttive europee:

2014/35/UE - Direttiva Bassa Tensione

2014/30/UE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.A. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

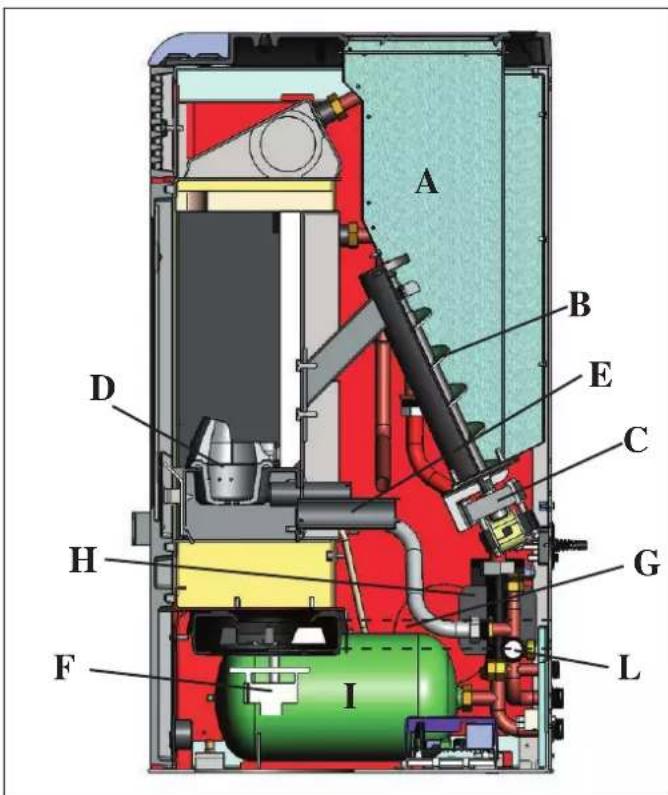

Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite un estrattore fumi (F).

I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso ventilatore (F), ed espulsi dal bocchettone (G) con possibilità di raccordo sul retro, sul fianco sx e sul top della termostufa (vedi pag. 9).

Il focolare in acciaio, con fondale e cielino in Vermiculite, chiuso frontalmente da un'antina in vetro ceramico (per l'apertura utilizzare l'apposita "manofredda").

L'acqua contenuta nella termostufa si scalda e viene inviata dalla pompa (H) incorporata nella termostufa, all'impianto di riscaldamento.

La termostufa ha vaso di espansione chiuso (I) e valvola di sicurezza sovrapressione incorporati (L).

La quantità di combustibile, l'estrazione fumi, alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software, al fine di ottenere una combustione ad alto rendimento e basse emissioni.

La termostufa è dotata di una presa seriale per collegamento con cavetto optional (cod. 640560) a dispositivi di accensione remota (cronotermostati ect.).

Il rivestimento esterno in ceramica è disponibile in tre varianti di colore: bianco panna, bordeaux e grigia.

- Gli unici rischi derivabili dall'impiego della termostufa sono legati a un non rispetto delle norme di installazione o a un diretto contatto con parti elettriche in tensione (interne) o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all'introduzione di sostanze estranee.

- Nel caso di mancato funzionamento di componenti, la termostufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.

- Per un regolare funzionamento la termostufa deve essere installata rispettando quanto su questa scheda e durante il funzionamento non deve essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

- Usare come combustibile solo pellet di legno diam. 6 mm.

- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.

- Per la pulizia del canale da fumo (condotto che collega il bocchettone di uscita fumi della termostufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.

• Non pulire a caldo.

- Le parti del focolare e del serbatoio devono essere solo aspirate e solo a FREDDO.

- Il vetro può essere pulito a FREDDO con apposito prodotto applicato con un panno.

- Assicurarsi che la termostufa venga posata e accesa da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.

- Durante il funzionamento della termostufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito quanto).

- Non depositare oggetti sensibili al calore nelle immediate vicinanze della termostufa.

- Non usare MAI combustibili liquidi per accendere la termostufa o ravvivare la brace.

- Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della termostufa stessa.

- Non bagnare la termostufa, non avvicinarsi alle parti elettriche con le mani bagnate.

• Non inserire riduzioni sui tubi di scarico fumi.

- La termostufa deve essere installata in locali adeguati alla prevenzione antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

- Assicurarsi una temperatura di ritorno dell'acqua di almeno 45^ - 50^ C.

- La termostufa deve essere mantenuta in ambiente a temperatura superiore a 0°C.

- Usare opportunamente eventuali additivi antigelo per l'acqua dell'impianto.

- In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo.

- ATTENZIONE: IL PELLET SVUOTATO DAL CROGIOLO NON DEVE ESSERE DEPOSITATO NEL SERBATOIO.

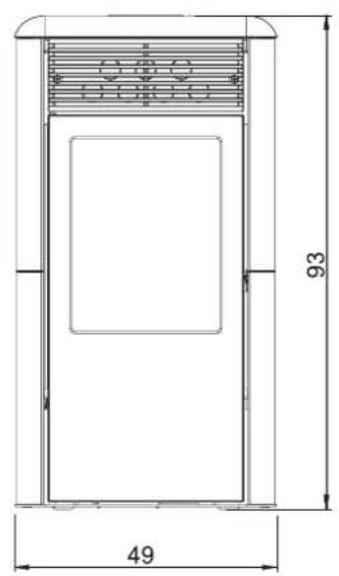

DIMENSIONI

FRONTE

93 49

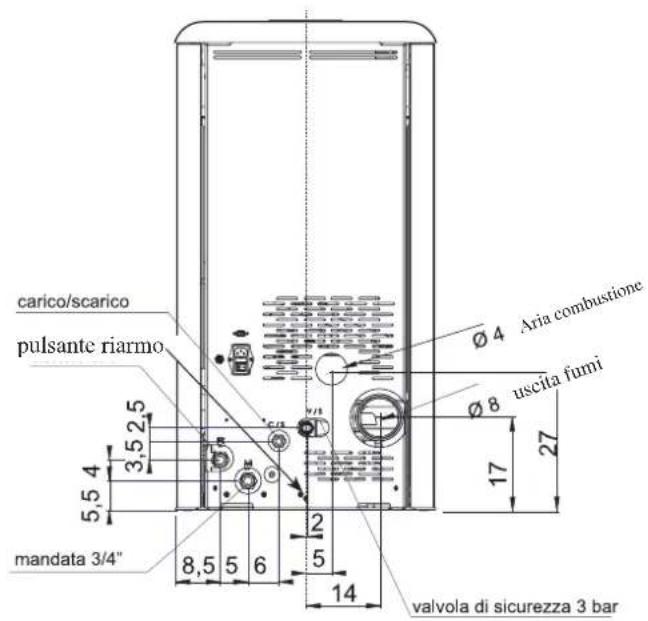

RETRO

carico/scarico pulsante riarmo 3,5 2,5 5,5 4 mandata 3/4" 8,5 5 6 2 5 14 varvola di sicurezza 3 bar Ø 4 Aria combustione Ø 8 uscita fumi 17 27 14

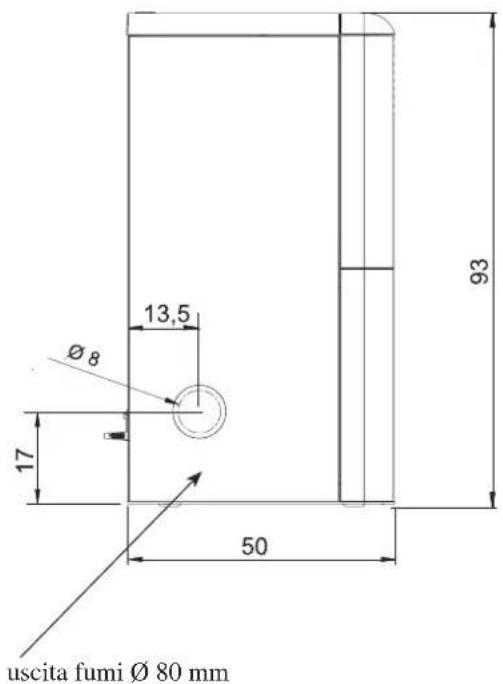

FIANCO

13,5 Ø8 17 50 93 uscita fumi Ø 80 mm

PIANTA

Ø 8 cm uscita fumi 11 13,5 50 49

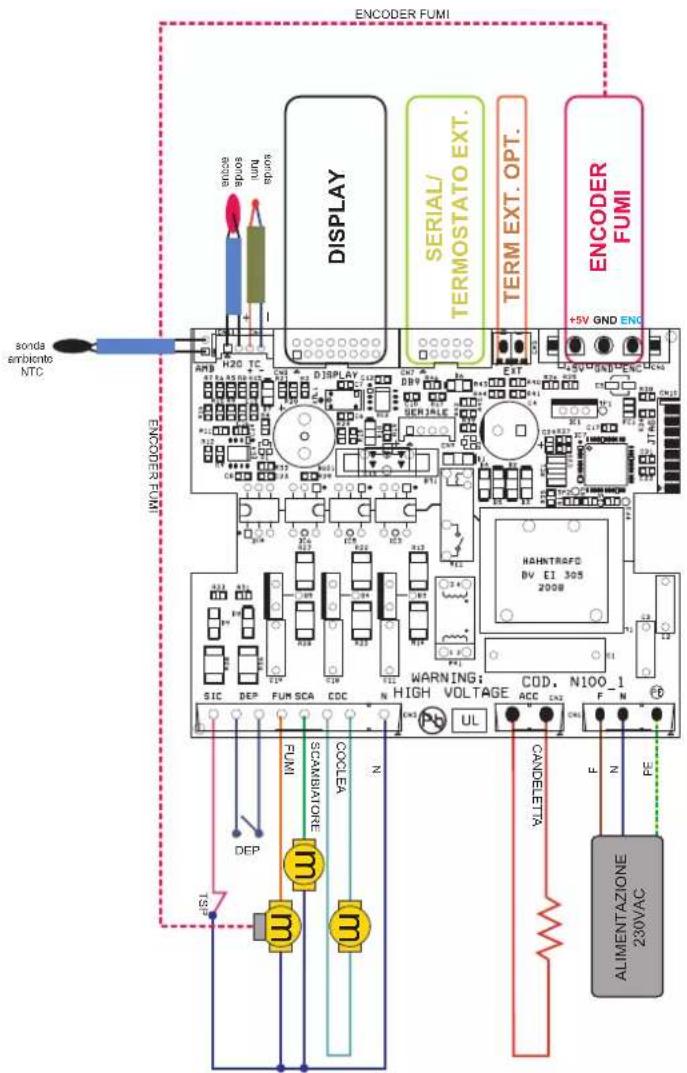

APPARATI ELETTRONICI

SCHEDA ELETTRONICA

ENCODER FUMI sonds ambiento NTC ENDODER FUMI H20 TC sonds sono 8018 DISPLAY SERIAL/ TERMOSTATO EXT. TERM EXT. OPT. ENCODER FUMI +5V GND ENG WARNING: HIGH VOLTAGE COD. N100-1 UL CANDELETA ALIMENTAZIONE 2002 DEP FUMI SCAMBIATONE COOLEA N M M UL F N ED

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. termostato ambiente.

L'uscita seriale si trova all'interno della termostufa sul lato sinistro.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt).

Il suo malfunzionamento è conseguente a normale usura (non considerabile difetto di prodotto).

Per maggiori riferimenti, contattare il CAT che ha effettuato la 1° accensione.

DISPOSITIVI di SICUREZZA

• TERMOCOPPIA:

posta sullo scarico fumi ne rileva la temperatura.

In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spegnimento.

• PRESSOSTATO DIFFERENZIALE:

posto nella zona aspirazione fumi, interviene quando rileva problemi di depressione nel circuito fumi (es: canna fumaria ostruita).

• TERMOSTATO DI SICUREZZA:

Interviene nel caso in cui la temperatura all'interno della termostufa è troppo elevata.

Blocca il caricamento del pellet provocando lo spegnimento della termostufa.

• TERMOSTATO DI SICUREZZA ACQUA:

Interviene nel caso in cui la temperatura dell'acqua all'interno della termostufa è troppo elevata.

Blocca il caricamento del pellet provocando lo spegnimento della termostufa.

Riarmare manualmente tramite pulsante posto dietro la termostufa (vedi pag. 4).

CARATTERISTICHE

CARATTERISTICHE TERMOTECNICHE
Potenza nominale 11,5 kW
Potenza nominale all'acqua 8,3 kW
Rendimento globale circa 90,1 %
Emissione CO (13% O_2 ) 0,013 %
Pressione max 2 bar
Pressione esercizio	1,5 bar
Temperatura uscita fumi	140 °C
Tiraggio minimo	12	Pa
Autonomia min/max	5 / 18	ore
Consumo combustibile min/max	0,8 / 2,7	kg/h
Capacità serbatoio	14	kg
Volume riscaldabile *	300 m^3
Peso con imballo	142 kg
Diametro condotto fumi (maschio)	80 mm
Diametro condotto presa aria (maschio)	40 mm

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
* E' importante tenere in considerazione anche la collocazione della termostufa nell'ambiente da scaldare.

N.B.

1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere eseguite da personale qualificato.

(Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica)

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 150 W
Potenza assorbita in accensione 400 W
Protezione su scheda elettronica * Fusibile F4 AL, 250 Vac

I dati sopra riportati sono indicativi.

EDILKAMIN s.p.a. si riserva di modificare senza preavviso i prodotti e a suo insindacabile giudizio.

DISPOSITIVI DI SICUREZZA E RILEVAZIONE

Termocoppia fumi

Posta sullo scarico fumi, ne legge la temperatura.

Regola la fase di accensione e in caso di temperatura troppo bassa o troppo alta lancia una fase di blocco.

Pressostato differenziale

Provvede allo spegnimento della termostufa tramite l'interruzione dell'alimentazione del pellet nel caso di apertura porta, canna fumaria ostruita, guarnizioni eccessivamente usurate, mancata di pulizia straordinaria della termostufa.

Termostato di sicurezza coclea

Posto in prossimità del serbatoio del pellet, interrompe l'alimentazione elettrica al motoriduttore se la temperatura rilevata è troppo alta.

Sonda di lettura temperatura acqua

Legge la temperatura dell'acqua nella termostufa, inviando alla scheda l'informazione, per gestire la modulazione di potenza della termostufa. In caso di temperatura troppo alta, viene lanciata una fase di blocco.

Termostato di sicurezza sovratemperatura acqua a riarmo manuale

Legge la temperatura dell'acqua nella termostufa. In caso di temperatura troppo alta, interrompe l'alimentazione elettrica al motoriduttore.

Nel caso che il termostato sia intervenuto, deve essere riarmato intervenendo sul pulsante dietro la termostufa.

Valvola di sovrapressione

Al raggiungimento della pressione di targa fa scaricare l'acqua contenuta nell'impianto con conseguente necessità di reintegro.

ATTENZIONE!!!! ricordarsi di eseguire il collegamento con rete fognaria.

Manometro

Posto sul retro della termostufa, permette di leggere la pressione dell'acqua.

Con termostufa funzionante la pressione consigliata è di 1 bar.

IN CASO DI BLOCCO LA TERMOSTUFA SEGNALA IL MOTIVO A DISPLAY E MEMORIZZA L'AVVENUTO BLOCCO.

COMPONENTI

Resistenza

Provoca l'innesco della combustione del pellet. Resta accesa finché la fiamma non è accesa.

Estrattore fumi

“Spinge” i fumi nella canna fumaria e richiama per depressione aria di combustione.

Motoriduttore

Attiva la coclea permettendo di trasportare il pellet dal serbatoio al crogiolo.

Pompa (circolatore)

“Spinge” l’acqua verso l’impianto di riscaldamento.

Vaso di espansione chiuso

"Assorbe" le variazioni di volume dell'acqua contenuta nella termostufa, per effetto del riscaldamento.

!E' necessario che un termotecnico valuti la necessità di integrare il vaso esistente con un altro in base al contenuto totale d'acqua dell'impianto!

Valvoline di sfiato:

Poste nella parte alta (vedi pag. 13), permettono di “sfiatare” aria eventualmente presente durante il carico dell’acqua all’interno della termostufa.

Per quanto non espressamente riportato, in ogni nazione fare riferimento alle norme locali. In Italia fare riferimento alla norma UNI 10683, nonché ad eventuali indicazioni regionali o delle ASL locali.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La termostufa NON deve essere installata nello stesso ambiente in cui si trovano estrattori, apparecchi da riscaldamento di tipo B, ed altri apparati che possano compromettere il corretto funzionamento.

Vedi norma UNI 10683.

VERIFICA ALLACCIAMENTO ELETTRICO (posizionare la presa di corrente in un punto facilmente accessibile)

La termostufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico. Nel caso in cui la presa di corrente non fosse facilmente accessibile, predisporre un dispositivo di interruzione dell'alimentazione (interruttore) a monte della termostufa (a cura cliente).

Variazioni di tensione superiori al 10% possono compromettere la termostufa.

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra.

La linea di alimentazione deve essere di sezione adeguata alla potenza della termostufa.

La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si potrà far carico.

DISTANZE DI SICUREZZA ANTICENDIO

La termostufa può essere posizionata direttamente su pareti in laterizio e/o in cartongesso.

Nel caso di pareti combustibili (es. legno) è necessario prevedere un adeguato isolamento in materiale non combustibile.

E' obbligatorio coibentare adeguatamente il tubo di scarico fumi in quanto raggiunge temperature elevate.

Ogni elemento adiacente alla termostufa in materiale combustibile e/o sensibile al calore deve trovarsi ad una distanza minima di cm 20 oppure opportunamente coibentato con materiale isolante e non combustibile; in ogni caso davanti alla termostufa non possono essere collocati materiali a meno di 80 cm perché direttamente sottoposti all'irraggiamento del focolare.

PRESA D'ARIA

É indispensabile che venga predisposta dietro alla termostufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca sufficiente alimentazione di aria per la combustione.

SCARICO FUMI

Il sistema di scarico deve essere unico per la termostufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm uscita sul retro, sul fianco sinistro o superiormente.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo deve essere sigillato ermeticamente.

Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può avere lunghezza fino a 2 m. E' possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fino a due.

E' necessario (se lo scarico non si inserisce in una canna fu-maria) un tratto verticale e un terminale antivento (riferimento UNI 10683)

Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi e se più grande di 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio 80 mm).

Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo. Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

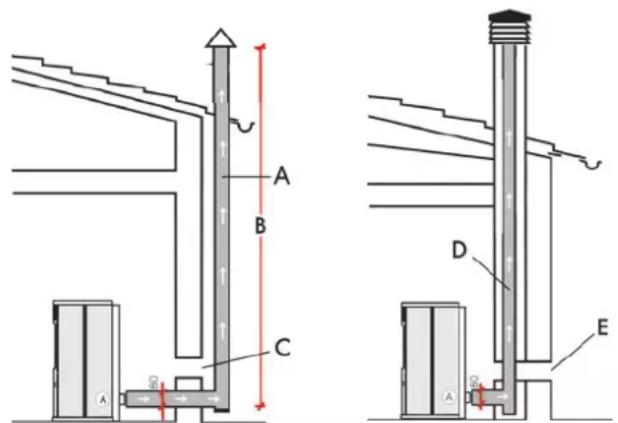

CASI TIPICI

Fig. 1 Fig. 2

A B C D E

A: canna fumaria in acciaio coibentata
B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto
C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria

- posizione in pieno vento, al di sopra del colmo tetto ed al di fuori delle zone di reflusso.

INSTALLAZIONE

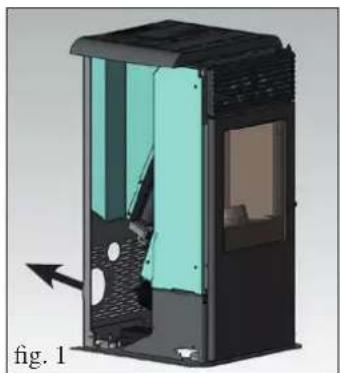

IDROPOINT è predisposta per il collegamento del tubo di uscita fumi dal top, dal retro e dal fianco sinistro.

La termostufa viene consegnata configurata per l'uscita del tubo fumi dal retro (fig. 1).

PER PERMETTERE QUALSIASI SOLUZIONE DI COLLEGAMENTO DELL' USCITA FUMI ALLA CANNA FUMARIA E' NECESSARIO RIMUOVERE IL FIANCO SINISTRO.

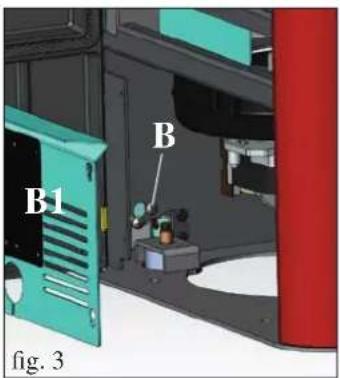

B B1 fig. 3

Per i collegamenti procedere come segue:

• Allentare (per circa 15 mm) le due viti poste sul top in ghisa sotto il coperchio in lamiera (A - fig. 2).
• Aprire l'antina e togliere il pannello zincato (B1 - fig. 3)

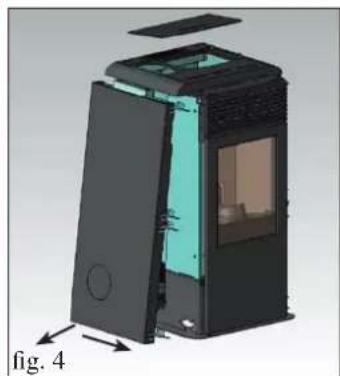

• Allentare la vite poste nella parte inferiore/anteriore dei fianchi destro e sinistro (B -fig. 3).

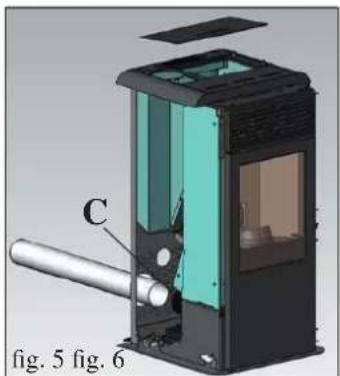

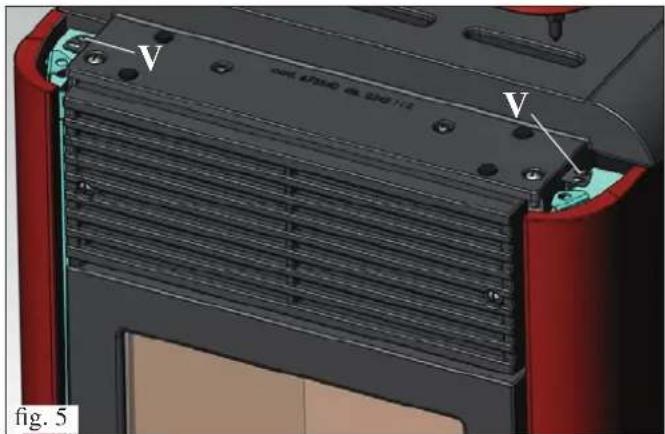

• Togliere la vite sopra il top (vedi fig. 5 a pag. 10)
• Smontare il fianco metallico sinistro), spostandolo per circa 2 cm verso il fronte della termostufa, estraendolo prima dal basso e poi sfilandolo da sotto il top (fig. 4).

A questo punto scegliere il collegamento del tubo di uscita fumi necessario.

Collegare il tubo uscita fumi (non in dotazione) posteriore al bocchettone della chioccola fumi (C- fig. 5) mediante fascetta in dotazione.

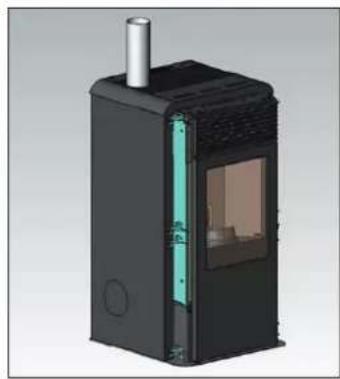

In questo caso è sufficiente far passare il tubo uscita fumi (non in dotazione) attraverso il foro presente nella parte inferiore dello schienale in lamiera (fig. 5).

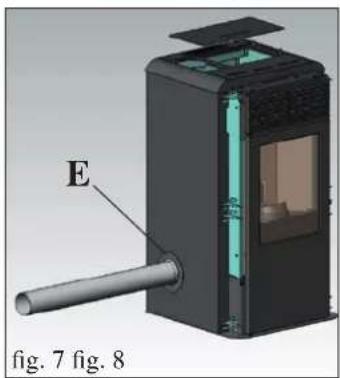

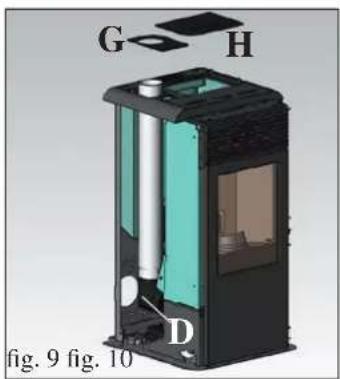

COLLEGAMENTO USCITA FUMI LATERALE SINISTRO

Montare il gomito di raccordo con fascetta forniti in dotazione sul bocchettone della chiocciola fumi (D - fig. 6).

Collegare il tubo uscita fumi laterale (non in dotazione) al gomito di raccordo di cui sopra.

Asportare il diaframma pretagliato dal fianco in lamiera laterale per consentire il passaggio del tubo uscita fumi (non in dotazione) (fig. 6).

Completare l'operazione fissando il rosone di chiusura in dotazione (E - fig. 7) mediante viti in dotazione, dopo aver rimontato il fianco in metallo.

N.B.: il fissaggio del rosone e del fianco in lamiera deve avvenire dopo aver effettuato il fissaggio definitivo della canna fumaria

Montare il gomito di raccordo con fascetta forniti in dotazione sul bocchettone della chiocciola fumi (D - fig. 8).

Collegare il tubo uscita fumi (non in dotazione) al gomito di raccordo di cui sopra.

In questo caso è necessario utilizzare i due semi coperchi in lamiera forniti in dotazione (G - H - fig. 9), al posto del coperchio intero in lamiera, ed eliminare il tappo zincato (I - fig. 8). Asportare il diaframma dal semi coperchio piccolo in lamiera (G - fig.9) per per consentire il passaggio del tubo.

G H D fig. 9 fig. 10

La termostufa viene consegnata con i fianchi metallici (A-B) e le staffe metalliche fissaggio fianchetti in ceramica (D) già montati. I pezzi sottoindicati sono invece imballati a parte.

• n° 4 fianchetti anteriori in ceramica (C)
• n° 1 inserto top in ceramica (E)
• n° 2 perni centraggio inserto top in ceramica (F)
  • n° 8 viti testa zigrinata M4 (X)
  • n° 8 rondelle ∅ 4

Per il montaggio procedere come segue:

Fig. 1/2/3

Smontare dalla termostufa le due staffe metalliche fissaggio fianchetti in ceramica (D) sfilandole dal basso verso l'alto per circa 3 cm. Applicare sul retro dei fianchetti anteriori in ceramica (C), le stesse staffe metalliche (D), fissandole nei fori previsti tramite le viti M4 e le rondelle ∅ 4 (in dotazione).

Fig. 3/4

Calzare i fianchetti ceramica (C) (completi di staffa metallica) dall'alto verso il basso nella cava (L) presente sulle squadrette del fianco metallico (M).

Fig. 5/6/7

Verificare l'allineamento verticale dei fianchetti in ceramica (C) ed effettuare eventuali regolazioni tramite le viti poste sopra il top (V - fig. 5) e all'interno della stufa tramite le viti (R - fig. 6/7)

N.B.: prima di effettuare l'operazione togliere il pannello zincato (Z - fig. 6/7) su entrambi i lati e allentare le viti di bloccaggio (T - fig. 6/7).

Fig. 4/8

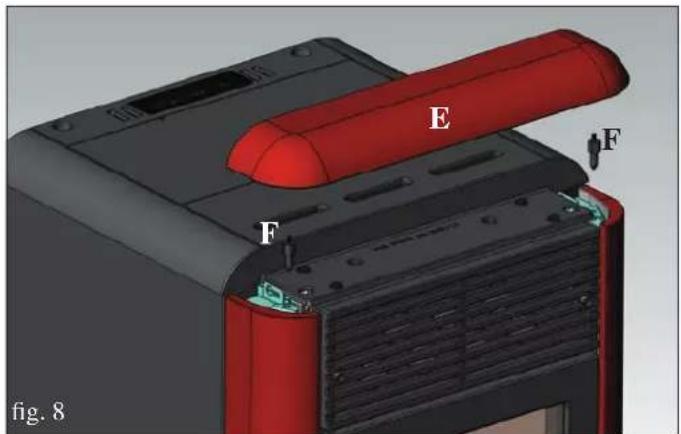

Applicare sul lato inferiore dell'inserto top in ceramica (E) i due perni di centraggio (F) avvitandoli nei fori previsti. Posizionare l'inserto top in ceramica calzando i perni nei fori (S) previsti sulle staffe metalliche (D) precedentemente installate.

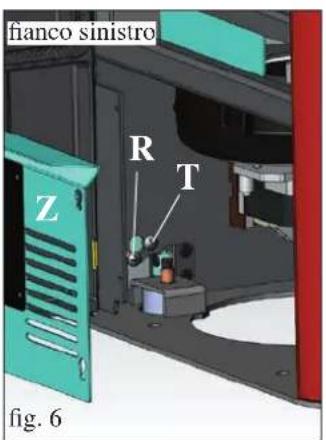

fianco sinistro R T Z fig. 6

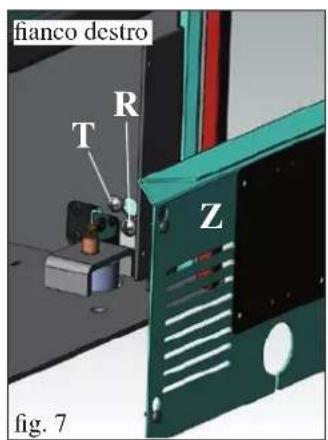

fianco destro T R Z fig. 7

V 470000 48.26g112 V fig. 5

L'allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare dichiarazione di conformità secondo il D.M. 37 ex L.46/90.

E' indispensabile fare comunque riferimento alle leggi vigenti nelle singole nazioni.

- Per l'allacciamento della mandata, del ritorno e degli scarichi prevedere opportune soluzioni per facilitare, se necessario, un eventuale futuro spostamento della termostufa.

- Per un miglior funzionamento il circuito primario (dove c'e' il generatore di calore) deve essere separato dal circuito secondario (utilizzatore).

Ad esempio tramite uno scambiatore a piastre che permetta lo scambio di energia sotto forma di calore senza miscelare le acque.

Prevedere additivazione di sostanze antigelo, antincrostanti, anticorrosive e adatte a leghe leggere.

Nel caso l'acqua di riempimento e rabbocco abbia durezza superiore a 35°F, impiegare un addolcitore.

Per suggerimenti fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua negli impianti termici ad uso civile).

OSSERVAZIONE SULLA TEMPERATURA DELL'ACQUA DI RITORNO.

Si deve prevedere opportuno sistema per garantire una temperatura dell'acqua di ritorno non inferiore a 45° - 50° C.

NOTA BENE:

• L'installatore dovrà valutare la necessità eventuale di un vaso d'espansione addizionale, in funzione del tipo di impianto asservito.
• In fase di produzione di Acqua Calda Sanitaria, la potenza ai termosifoni diminuisce temporaneamente.

• 1° ACCENSIONE

Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza. La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.

Alimentare elettricamente la termostufa ed eseguire il collaudo a freddo.

Effettuare il riempimento dell'impianto attraverso l'attacco di carico (si raccomanda di mantenere la pressione di circa 1,5 bar)

Durante la fase di carico far “sfiatare” la pompa e aprire lo sfiato manuale (vedi pag. 13).

Tale operazione è da eseguire anche in seguito periodicamente.

ALLACCIAMENTI IDRAULICI

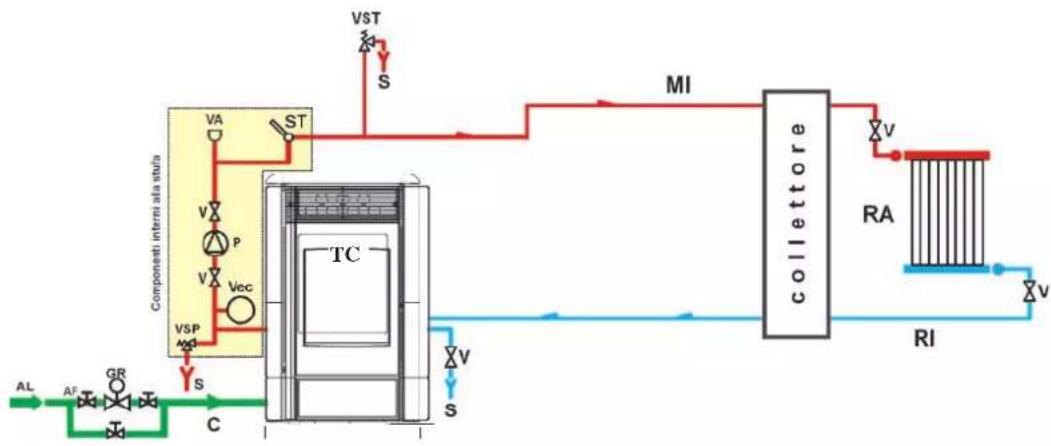

Impianto di riscaldamento con Termostufa quale unica fonte di calore.

Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.

LEGENDA

AF: Acqua Fredda

AL: Alimentazione rete idrica

C: Carico/Reintegro

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

ST: Sonda Temperatura

TC: Termostufa

V: Valvola a sfera

VA: Valvola automatica scarico aria

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

VST: Valvola di scarico termico

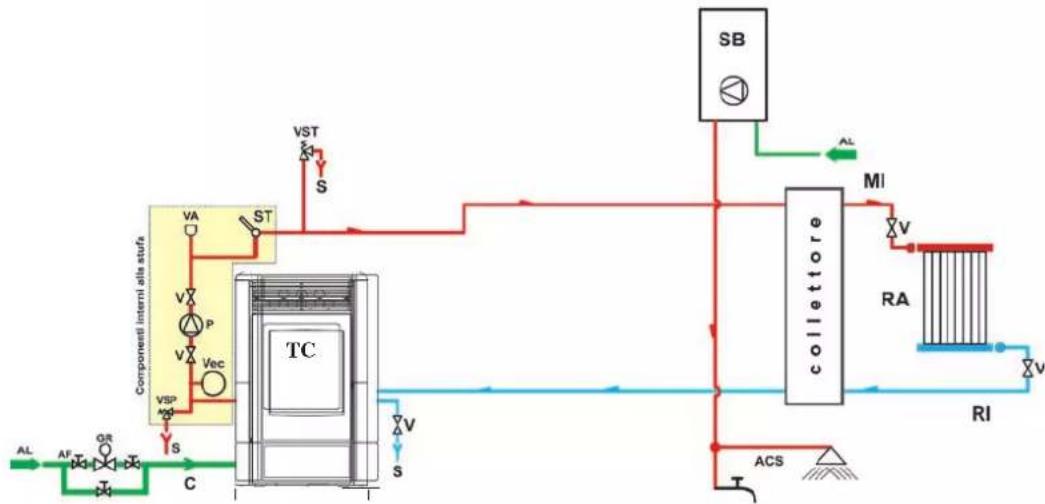

Impianto di riscaldamento con Termostufa abbinato a scaldabagno.

Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.

LEGENDA

ACS: Acqua Calda Sanitaria

AF: Acqua Fredda

AL: Alimentazione rete idrica

C: Carico/Reintegro

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

SB: Scaldabagno

ST: Sonda Temperatura

TC: Termostufa

V: Valvola a sfera

VA: Valvola automatica scarico aria

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

VST: Valvola di scarico termico

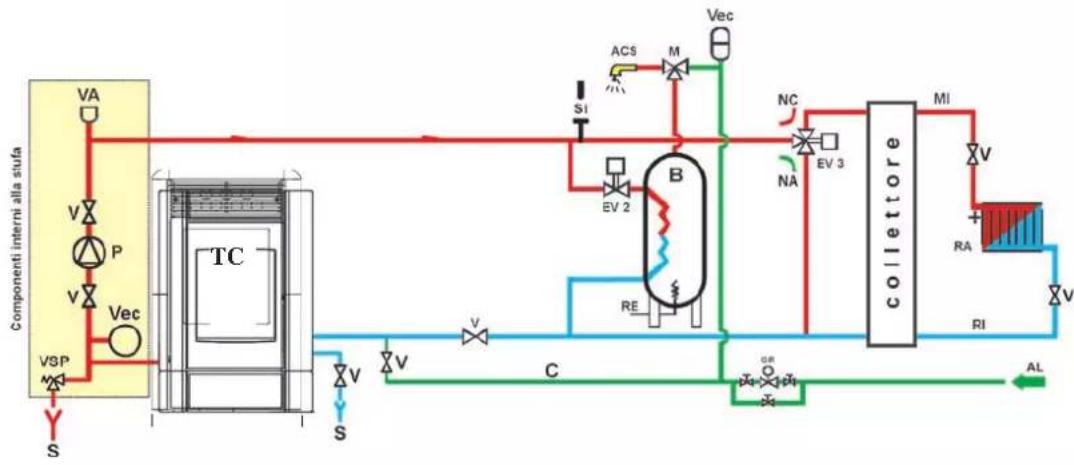

Impianto di riscaldamento con Termostufa quale unica fonte di calore con produzione di acqua calda sanitaria tramite bollitore

Il presente schema è indicativo, la corretta esecuzione è a cura dell'idraulico.

LEGENDA

ACS: Acqua Calda Sanitaria

AL: Alimentazione rete idrica

B: Boiler

C: Carico/Reintegro

CE: Centralina elettronica

EV2: Elettrovalvola a 2 vie

EV3: Elettrovalvola a 3 vie NA: Normalmente Aperta NC: Normalmente Chiusa

GR: Riduttore di pressione

MI: Mandata Impianto

P: Pompa (circolatore)

RA: Radiatori

RI: Ritorno Impianto

S: Scarico

TC: Termostufa

V: Valvola a sfera

Vec: Vaso espansione chiuso

VSP: Valvola di sicurezza

ACCESSORI:

Negli schemi di cui alle pagine precedenti è stato previsto l'impiego di accessori disponibili a listino EDILKAMIN S.p.A..

Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.), rivolgersi al rivenditore di zona.

ISTRUZIONI D'USO

1° Accensione/Collaudo a cura del Centro Assistenza Tecnica autorizzato Edilkamin (CAT)

La messa in servizio deve essere eseguita come prescritto dalla norma UNI 10683 punto 3.21.

Detta norma indica le operazioni di controllo da eseguire sul posto, finalizzate ad accertare il corretto funzionamento del sistema.

L'assistenza tecnica Edilkamin (CAT), avrà cura anche di tarare la termostufa in base al tipo di pellet e alle condizioni di installazione.

La messa in servizio da parte del CAT è indispensabile per l'attivazione della garanzia.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verificare:
==> La corretta installazione.
==> L'alimentazione elettrica.
==> La chiusura della porta, che deve essere a tenuta
==> La pulizia del crogiolo.
==> La presenza sul display dell'indicazione di standby (data, potenza o temperatura lampeggiante).

CARICAMENTO DEL PELLET NEL SERBATOIO

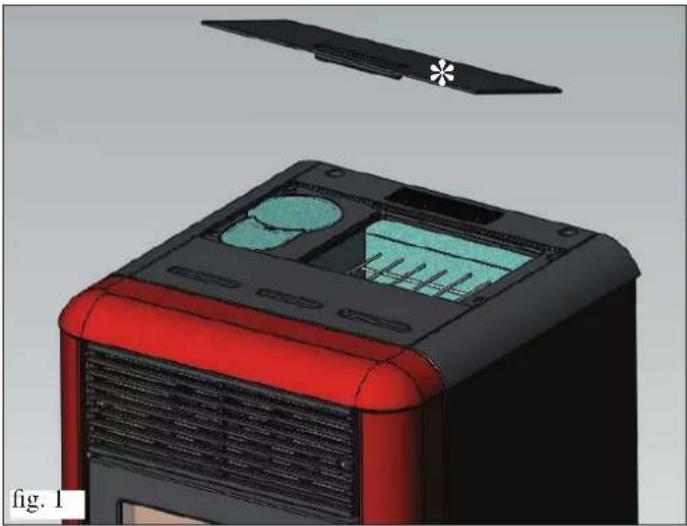

Per accedere al serbatoio rimuovere il coperchio metallico * (fig. 1).

ATTENZIONE :

Se si carica la termostufa mentre è in funzione e quindi calda utilizzare apposito quanto in dotazione.

In fase di prima accensione eseguire l'operazione di spurgo aria/acqua tramite le valvole (V) poste sotto i coperchi in lamiera (fig. 2-3).

N.B.: è possibile accedere alla valvola di destra solo dopo aver rimosso il fianco destro.

NOTA sul combustibile.

IDROPOINT è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.

L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

EDILKAMIN ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri

lunghezza massima : 40 mm

umidità massima : 8 %

resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una specifica taratura della termotermostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1º accensione.

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

ISTRUZIONI D'USO

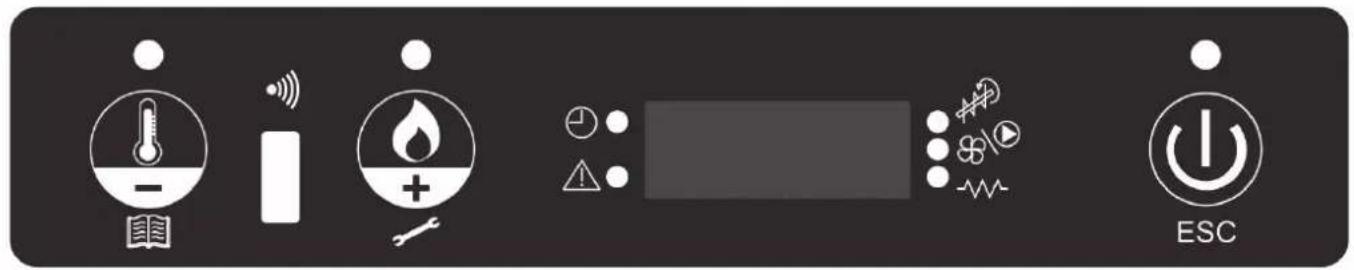

PANNELLO SINOTTICO

tasto per impostare la temperatura ambiente desiderata (AIR) o per entrare nel menù

tasto per impostare la temperatura dell'acqua (H₂O)

tasto di accensione/spegnimento o conferma/uscita dal menù

indica che e' stato programmato il cronotermostato per le accensioni automatiche ad orario

indica una condizione di allarme

indica il funzionamento del motoriduttore del pellet

indica il funzionamento della pompa

indica il funzionamento della candeletta

DESCRIZIONE MENÚ

- Per accedere al menù premere il tasto 20 per 2 secondi (si spegne led).

Premendo il tasto è pure il tasto, so è rà il seguente menù:

• M1: Set orologio
• M2: Set crono
• M3: Lingua
• M4: Stand-by
• M5: Primo carico
• M6: Stato
• M7: Tarature tecniche (CAT)
• M8: Tipo pellet (CAT)
• M9: Uscita

• Per confermare il menù desiderato premere il tasto
- Per tornare al menù precedente premere il tasto 3 secondi.
- Per uscire dal menù premere il tasto 6 secondi.

ACCENSIONE/ SPEGNIMENTO

Per accendere/spegnere la termostufa premere il tasto 3 secondi.

Led acceso termostufa in funzione Led lampeggiante termostufa in spegnimento o allarme Led spento termostufa spenta

FUNZIONAMENTO

La termostufa ha due modalità di funzionamento:

- MANUALE:

Nella modalità di funzionamento MANUALE si imposta la temperatura dell'acqua in cui far lavorare la termostufa, indipendentemente dalla temperatura del locale in cui è installata. In funzione della temperatura dell'acqua la termostufa modula autonomamente la potenza di lavoro per raggiungere o mantenere la temperatura dell'acqua impostata.

Per selezionare la modalità di funzionamento MANUALE

premere il tasto (illumina il led) e comparirà la scritta 'AIR' con l'indicazione della temperatura.

Premendo il tasto possibile incrementare la temperatura fino a quando a display comparirà la scritta 'MAN' (oltre 40°).

Per impostare la temperatura dell'acqua premere il tasto (si illumina il led) e comparirà la scritta 'H _2 O'.

Tramite il tasto è pure il tasto è possibile variare la temperatura dell'acqua per raggiungere quella desiderata.

- AUTOMATICA

Nella modalità di funzionamento AUTOMATICA si può impostare la temperatura dell'acqua e la temperatura obiettivo da ottenere nel locale dove è installata la termostufa.

La termostufa, autonomamente, al raggiungimento della temperatura ambiente desiderata (AIR) o della temperatura dell'acqua (H₂O), andrà in modulazione portandosi in potenza minima.

Per impostare il set temperatura ambiente (AIR) premere (si illumina il led), verrà visualizzata la temperatura di lavoro

al momento, tramite il tasto è pure il tasto è possibile variare la temperatura per raggiungere quella desiderata.

ISTRUZIONI D'USO

CARICA COCLEA (solo nel caso che la termostufa sia rimasta completamente senza pellet)

Per caricare la coclea si deve entrare in MENU, premere il tasto per 2 secondi, premere il tasto fino a visualizzare sul display la scritta “M5 primo carico”.

Premere il tasto 🚫 conferma e successivamente premere il tasto pe 🧑 ivare la funzione. Tale operazione deve essere eseguita solo a termostufa spenta e completamente fredda.

Nota: durante questa fase resterà acceso l'estrattore fumi.

FUNZIONE STAND-BY

Attivata la funzione, permette di spegnere la termostufa al superamento di 0,5 °C della temperatura ambiente richiesta, dopo un tempo prefissato di 10 minuti (modificabile da CAT in fase di installazione).

Sul display apparirà la scritta "GO STBY" indicando i minuti restanti allo spegnimento.

Questa funzione e' presente sia in funzionamento 'AUTOMATICO' o 'MANUALE' che nel caso di termostato esterno.

Nel caso che la temperatura ambiente, si abbassi di 2 °C sotto la soglia impostata, la termostufa ripartirà (modificabile da CAT in fase di installazione).

Per attivare la funzione premere per circa 3 secondi il tasto 📁 apparirà sul display la scritta “M1 set orologio”, premere il tasto 🌐 fino a visualizzare sul display la scritta “M4 stand by”, per confermare premere il tasto 🌐.

Premere il tasto per selezionare "ON", per confermare premere il tasto.

Per uscire dal menù “M4 stand by” premere il tasto 🚪️ circa 6 secondi.

REGOLAZIONE ORARIO E DATA

Premere per circa 2 secondi il tasto 📄 apparirà sul display la scritta “M1 set orologio”, per confermare premere il tasto 📋. Appaiono in sequenza i seguenti dati: Giorno della settimana, ora, minuti, giorno, mese, anno

che possono essere variati premendo il tasto. Pure il tasto. P+ onfermare premere il tasto.

Per uscire dal menù “M1 set orologio” premere il tasto per circa 6 secondi.

TERMOSTATO ESTERNO

Deve essere collegato tramite il cavetto blu (optional cod. 640560) alla porta seriale posizionata sul retro della termostufa, deve avere un contatto pulito normalmente aperto (es. nel caso di un termostato ambiente):

- Contatto aperto = Temperatura Ambiente raggiunta

- Contatto chiuso = Temperatura Ambiente non raggiunta

Per selezionare la modalità ‘T-E’ (termostato esterno) premere il tasto 📄 (si illumina il led). Premendo il tasto 📄 decrementa la temperatura fino a quando a display comparirà la scritta ‘T-E’ (termostato esterno) (sotto 6°).

Nota: A termostufa spenta il termostato esterno non può in nessun caso accendere o spegnere la termostufa.

Nel caso si voglia spegnere o accendere la termostufa fuori dagli orari del crono o dal settaggio del 'T-E' (termostato esterno)

occorre sempre agire dal tasto

CRONOTERMOSTATO PER LA PROGRAMMAZIONE GIORNALIERA/SETTIMANALE

Sono previste 3 modalità di programmazione (giornaliera, settimanale, week end), ognuna delle quali e' indipendente dall'altra consentendo così molteplici combinazioni secondo le proprie esigenze (e' possibile regolare gli orari con passo di 10 minuti).

Premere il tasto per 2 secondi, si visualizza a display la scritta “M1 set orologio” (si spegne il led).

Premere il tasto + fino a visualizzare sul display la scritta “M2 set crono”, per confermare premere il tasto

Per visualizzare le 3 modalità di programmazione (giornaliera, settimanale, week end) premere il tasto 🏠 oppure il tasto 🚡

ISTRUZIONI D'USO

per confermare premere il tasto

Scorrere il seguente menù (di default è impostato in OFF):

• M2-1: abilita cronotermostato
• M2-2: program giorno
• M2-3: program settim
• M2-4: program fine sett
• M2-5: uscita

Scegliere il menù desiderato e confermare premendo il tasto

Per impostare le accensioni e gli spegnimenti della termostufa e le variazioni degli orari premere il tasto

oppure il tasto

per confermare premere il tasto

Per uscire dalla programmazione premere il tasto 120 circa 6 secondi.

Programmazione Giornaliera:

possibilità di 2 accensioni/spegnimenti nell'arco della giornata ripetuti per tutti i giorni:

Esempio: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00

Programmazione Settimanale:

possibilità di 4 accensioni/spegnimenti nella giornata scegliendo i giorni della settimana, esempio:

start1 06:00 stop1 08:00	start2 07:00 stop2 10:00	start3 14:00 stop3 17:00	start4 19:00 stop3 22:00
lunedi onmartedi onmercoledi offgiovedi onvenerdi onsabato offdomenica off	lunedi offmartedi offmercoledi ongiovedi offvenerdi offsabato offdomenica off	lunedi onmartedi onmercoledi offgiovedi offvenerdi offsabato ondomenica on	lunedi onmartedi onmercoledi ongiovedi onvenerdi onsabato ondomenica on

Programmazione Week-end:

possibilità di 2 accensioni/spegnimenti durante il week-end:

Esempio: start1	week-end 07:00	stop1	week-end 11:30
Esempio: start2	week-end 14:20	stop2	week-end 23:50

APPARATI ELETTRONICI

TELECOMANDO

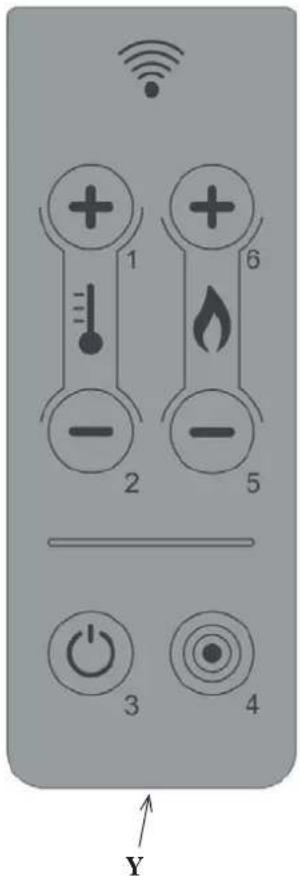

LEGENDA SIMBOLI

3: tasto per accensione/spegnimento, tenere premuto per 2 secondi (un bip corto ne conferma l'accensione, un bip lungo ne conferma lo spegnimento)

1: tasto per incrementare la temperatura ambiente desiderata (SET AMBIENTE)
2: tasto per decrementare la temperatura ambiente desiderata
6: tasto per incrementare la temperatura dell'acqua (SET ACQUA)
5: tasto per decrementare la temperatura dell'acqua
4: tasto per accedere al menu

- Il telecomando trasmette con segnale infrarosso.

Il led di trasmissione segnale deve essere in linea visiva con il led di ricezione della stufa perché vi sia una corretta trasmissione. In campo libero, la operatività è di 4-5mt.

- Il telecomando funziona con una batteria alcalina da 3V, la durata della batteria dipende dell'uso ma copre comunque abbondantemente l'utilizzo dell'utente medio per un'intera stagione.

Per la sostituzione rimuovere lo sportellino Y dove è alloggiata la batteria.

La batteria esaurita deve essere smaltita opportunamente in base ai regolamenti vigenti.

• Il telecomando deve essere pulito con un panno umido senza spruzzare prodotti detergenti o liquidi direttamente su di esso, usare in ogni caso detergenti neutri privi di sostanze aggressive.
• Maneggiare con cura il telecomando, una caduta accidentale potrebbe provocarne la rottura.

• Temperatura di lavoro: 0-40°C
• Temperatura di stoccaggio : -10/+50°C
• Umidità di lavoro: 20-90% U.R. senza condensa
• Grado di protezione: IP 40
• Peso con pila inserita: 15 gr

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della termostufa LA MANCATA MANUTENZIONE NON permette alla termostufa di funzionare regolarmente. Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a termostufa spenta, fredda e scollegata dalla rete elettrica

• Deve essere effettuata con l'aiuto di un aspirapolvere (vedi optional pag. 23).
  • L'intera procedura richiede pochi minuti.

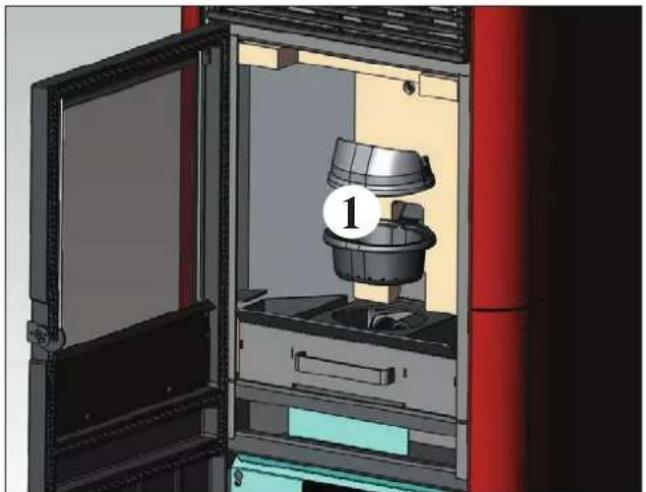

• Aprire l'antina, estrarre il crogiolo (1 - fig. A) e rovesciare i residui nel cassetto cenere (2 - fig. B).

• NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.

- Estrarre e svuotare il cassetto cenere (2 - fig. B) in un contenitore non infiammabile (la cenere potrebbe contenere parti ancora calde c/o braci).

- Aspirare all'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.

- Togliere il crogiolo (1 - fig. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori aria di combustione.

- Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.

- Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

MANUTENZIONE SETTIMANALE

• Estrarre il cielino (3 - fig. C) muovere gli scovoli (6 - fig. D) e rovesciare i residui nel cassetto cenere (2 - fig. B).
• Svuotare il serbatoio pellet e aspirarne il fondo.

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica)

• Pulizia generale interna ed esterna
- Pulizia accurata dei tubi di scambio posti all'interno della griglia uscita aria calda ubicata nella parte alta del frontale della termostufa
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia estrattore fumi, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
• Pulizia condotto fumi
- Pulizia del vano ventilatore estrazione fumi, pulizia pressostato, controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
- Pulizia /controllo del pannello sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Sostituzione della guarnizione portello
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della termostufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.

ATTENZIONE !!!

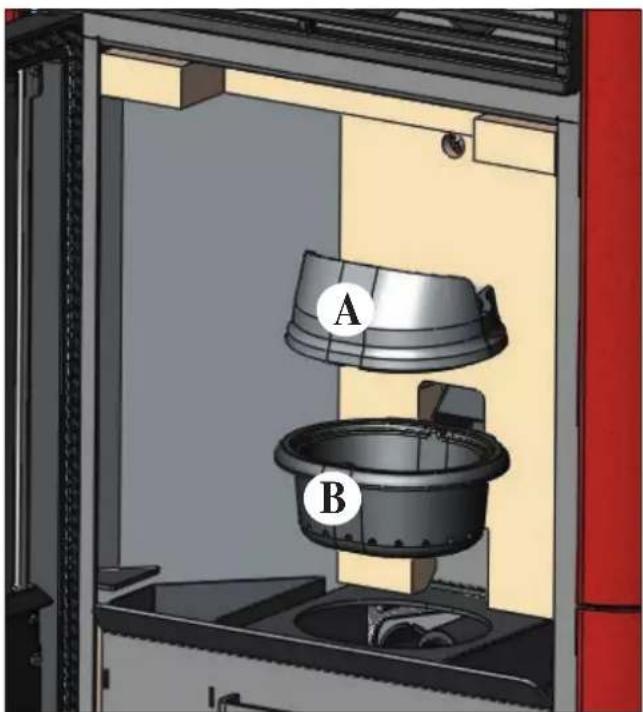

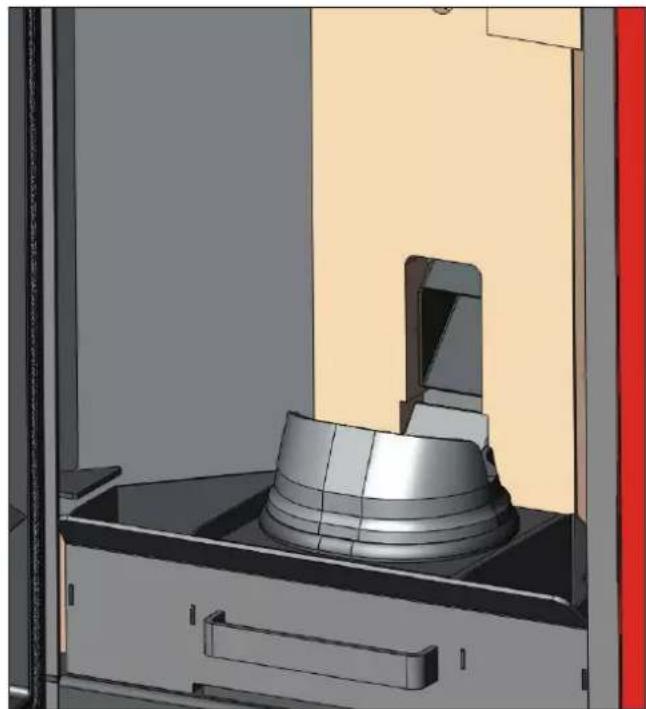

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (fig. 1) con il crogiolo inferiore (B) (fig. 1) può compromettere il funzionamento della termostufa.

Quindi prima dell'accensione della termostufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (fig. 2) senza presenza di cenere o incombusti sul perimetro di contatto.

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

A B

fig. 1 fig. 2

In caso di problemi la termostufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la termostufa è necessario lasciar avvenire la procedura di spegnimento (15

minuti con riscontro sonoro) e quindi premere il tasto

Non riaccendere la termostufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

AL1 black out (non è un difetto della termostufa) (avviene se c'è stata un'assenza di tensione di rete elettrica superiore a 5 secondi). Nella termostufa è presente la funzione di 'black out'. In caso di interruzione di energia elettrica, con un tempo inferiore a 5 secondi, la termostufa si riaccenderà ritornando nella funzione precedente allo spegnimento.

Nel caso tale tempo sia superiore, la termostufa si posizionerà in allarme ‘black out’, con conseguente fase di raffreddamento. Qui di seguito un elenco delle varie possibilità:

Stato stufa prima del black-out Tempo interruzione inferiore 10” Tempo interruzione superiore 10”
OFF OFF OFF
PRECARICA BLACK OUT BLACK OUT
ACCENSIONE BLACK OUT BLACK OUT
AVVIO AVVIO STAND-BY POI RIACCENSIONE
LAVORO LAVORO	STAND-BY POI RIACCENSIONE
PULIZIA FINALE	PULIZIA FINALE	PULIZIA FINALE
STAND-BY	STAND-BY	STAND-BY
ALLARME	ALLARME	ALLARME
MEMORIA ALLARME	MEMORIA ALLARME	MEMORIA ALLARME

AL2 sonda fumi rotta (avviene quando la termostufa non legge più la sonda)

• Termocoppia rotta
• Termocoppia scollegata
• Temperatura fumi fuori range di misura

AL3 hot fumi (avviene quando la temperatura dei fumi supera una temperatura di sicurezza)

• Canna fumaria ostruita
• Installazione non corretta
• Termostufa intasata
• Carico pellet alto, controllare regolazione pellet (CAT)

NOTA: il messaggio 'hot fumi' appare superata la prima soglia di allarme a 250° mandando in modulazione la termostufa, solo al raggiungimento dei 270° la termostufa va' in allarme con spegnimento.

AL4 aspiratore guasto (avviene quando il motore fumi e' guasto)

• Motore fumi bloccato
- Sensore giri guasto
• Motore fumi guasto
- Intervento termostato motore fumi

AL5 mancata accensione (avviene quando in fase di accensione la temperatura dei fumi non supera la soglia minima))

• Probabile candeletta guasta
• Crogiolo sporco o troppo pellet
• E' finito il pellet
- Controllare il termostato di sicurezza del pellet (riarmo automatico)
• Canna fumaria ostruita

AL6 manca pellet (avviene quando finisce il pellet)

• Esaurito pellet nel serbatoio
  • Motoriduttore guasto
• Condotto/coclea pellet ostruito
• Carico pellet basso, controllare regolazione pellet

CONSIGLI PER POSSIBILI INCONVENIENTI

AL7 sicurezza termica (avviene quando il termostato di sicurezza, situato a contatto del serbatoio, scatta ratura del serbatoio pellet)

peunasovratempe-

• Carico eccessivo di pellet

AL8 manca depressione (avviene quando non vi e'un tiraggio sufficiente nel tubo aspirazione aria fredda)

• Tubo aria fredda ostruito
- Pressostato guasto
• Tubo siliconico intasato

AL9 sonda acqua (avviene quando la termostufa non legge più la sonda)

• Sonda acqua rotta
• Sonda acqua scollegata

ALA hot acqua (avviene quando la temperatura acqua nella caldaia e' superiore ai 90°)

• Verificare l'impianto idraulico
• Verificare la presenza di aria nel circuito
• Verificare le valvole/rubinetti del circuito
• Verificare la pulizia della termostufa
  • Verificare la canna fumaria
• Contattare il CAT

FAQ

Le risposte sono qui riportate in forma sintetica; per maggiori dettagli consultare le altre pagine del presente documento.

1) Cosa devo predisporre per poter installare la termostufa?

Scarico fumi di almeno 80 mm di diametro.

Presa aria nel locale di almeno 80 cm².

Attacco mandata e ritorno a collettore 34 " G

Scarico in fognatura per valvola di sovrapressione 3/4" G

Attacco per carico 34 " G

Allacciamento elettrico a impianto a norma con interruttore magnetotermico 230V +/- 10%, 50 Hz

Valutare la divisione del circuito idraulico primario da quello secondario.

2) Posso far funzionare la termostufa senza acqua?

NO. Un uso senza acqua compromette la termostufa.

3) La termostufa emette aria calda?

NO. La maggior parte del calore prodotto viene trasferito all'acqua.

La termostufa immette una minima quantità nel locale di installazione sotto forma di irraggiamento dal vetro del focolare.

4) Posso collegare mandata e ritorno della termostufa direttamente a un termosifone?

NO, come per ogni altra caldaia, è necessario collegarsi ad un collettore da dove poi l'acqua viene distribuita ai termosifoni.

5) La termostufa fornisce anche acqua calda sanitaria?

E' possibile produrre acqua calda sanitaria valutando la potenza della termostufa e l'impianto idraulico.

6) Posso scaricare i fumi delle termostufa direttamente a parete?

NO, lo scarico a regola d'arte (UNI 10683) deve raggiungere il colmo del tetto, e comunque per il buon funzionamento è necessario un tratto verticale di almeno 1,5 metri; ciò ad evitare che, in caso di black-out o di vento, si formi seppur modesta quantità di fumo nel locale di installazione.

7) E' necessaria una presa di aria nel locale di installazione?

Sì, per un ripristino dell'aria utilizzata dalla termostufa per la combustione; l'estrattore fumi infatti preleva l'aria del locale per portarla nel crogiolo.

8) Cosa devo impostare sul display della termostufa?

La temperatura dell'acqua desiderata o la temperatura nel locale; la termostufa modulerà di conseguenza la potenza per ottenerla o mantenerla.

Per impianti piccoli è possibile impostare una modalità di lavoro che prevede spegnimenti e accensioni della termostufa in funzione della temperatura dell'acqua raggiunta.

9) Ogni quanto devo pulire il crogiolo?

Prima di ogni accensione a termostufa spenta e fredda.

10) Devo aspirare il serbatoio del pellet?

Sì, almeno una volta al mese e quando la termostufa resta a lungo inutilizzata.

11) Posso bruciare altro combustibile oltre al pellet?

NO. La termostufa è progettata per bruciare pellet di legno di 6 mm di diametro, altro materiale può danneggiarla.

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione
• Aerazione nel locale
• Il canale da fumo/la canna fumaria riceve solo lo scarico della termostufa
• Il canale da fumo presenta: massimo 2 curve massimo 2 metri in orizzontale
  • comignolo oltre la zona di reflusso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inserito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

Estimado Sr./Sra.

A estufa térmica deve essere installata in locali adeguati

- Assicurarsi una temperatura di ritorno dell'acqua di almeno 45^ - 50^ .

- La termostufa deve essere mantenuta in ambiente a temperatura superiore a 0°C.

- Usare opportunamente eventuali additivi antigelo per l'acqua dell'impianto.
