MANUAL DE UTILIZADOR IDROPOINT EDILKAMIN

P Instalação, uso e manutenção

PRINCIPIO DI FUNZIONAMENTO

TRATTAMENTO DELL'ACQUA

PRINCIPIO DE FUNCIONAMIENTO

Estimada Senhora / Ex.mo Senhor

Agradecemos e felicitamos-nos por ter escolhido o nosso produto.

Antes de o utilizar, aconselhamos de ler atentamente este manual, de modo a poder usufruir de todas as prestações no melhor dos modos e em total segurança.

Para mais esclarecimentos ou necessidades contacte o REVENDEDOR junto do qual efectuou a compra ou consulte o nosso site internet www.edilkamin.com na opção CENTROS DE ASSISTÊNCIA TÉCNICA.

NOTA

- Após ter desembalado o produto, certifique-se da integridade e se o conteúdo está completo (controlo remoto, cotovelo de junção completa de faixa, florão, n°2 semi-coberturas em chapa, manilha "mão fria", revestimento, livro de garantia, luva, CD/ficha técnica, escova,, sais desumidificantes).

Em caso de anomalias contacte imediatamente o revendedor junto do qual efectuou a compra, ao qual deve entregar uma copia do libro de garantia e do talão de compra.

- Colocação em funcionamento/montagem

Deve ser absolutamente efectuada pelo - Centro Assistência Técnica - autorizado EDILKAMIN (CAT)pena a decadência da garantia. A colocação em funcionamento assim como está descrita pela norma UNI10683 consiste numa série de operações de controlo efectuadas com a estufa térmica instalada e finalizadas a acertar o funcionamento correcto do sistema e a correspondência do mesmo às normativas.

Junto do revendedor, no site www.edilkamin.com ou no número verde pode encontrar o nominativo do Centro Assistência mais perto.

• instalações incorrectas, manutenções efectuadas de modo incorrecto, uso impróprio do produto, descarregam a empresa produtora de qualquer eventual dano derivado da utilização.
• o número do talão de controlo, necessário para a identificação da estufa térmica é indicado:

- na parte alta da embalagem

- no livro de garantia no interior da lareira

- na placa aplicada na parte traseira do aparelho;

Esta documentação deve ser guardada para a identificação juntamente com o talão de compra cujos dados devem ser comunicados em ocasião de eventuais pedidos de informação e colocados à disposição em caso de eventual intervenção de manutenção;

- os particulares representados são graficamente e geometricamente indicativos.

A abaixo assinada EDILKAMIN S.p.A. com sede legal em Via Vincenzo Monti 47 - 20123 Milão - cód. Fiscal P.IVA 00192220192

Declara sob a própria responsabilidade que:

A estufa térmica de pellet abaixo indicada é em conformidade com o Regulamento EU 305/2011 (CPR) e a Norma Europeia harmonizada EN 14785:2006

Nº de SÉRIE: Ref. Placa dados Declaração de desempenho (DoP - EK 102): Ref. Placa dados

Também declara que:

Estufa térmica com pellet de madeira IDROPOINT respeita os requisitos das directivas europeias:

2006/95/CEE - Directiva Baixa Tensão

2004/108/CEE - Directiva Compatibilidade Electromagnética

EDILKAMIN S.p.A. declina todas e quaisquer responsabilidades de mau funcionamento do aparelho em caso de substituição, montagem e/ou alterações efectuadas por pessoal não EDILKAMIN sem autorização da baixa assinada.

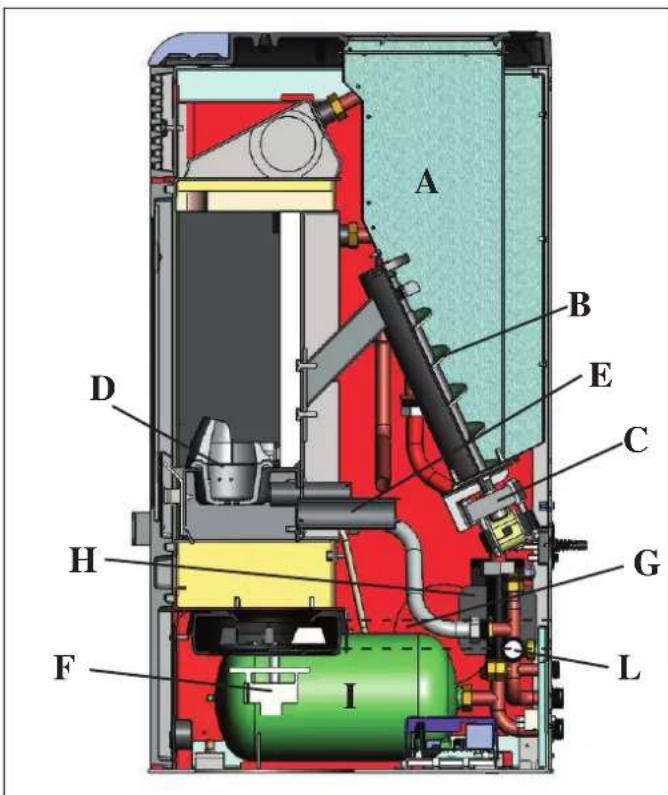

PRINCIPIO DE FUNCIONAMENTO

O combustível (pellet) é retirado do depósito de armazenamento (A) e, através de um parafuso sem fim (B) ativada pelo motor redutor (C), é transportado no recipiente do forno de combustão (D).

O acendimento do pellet efectua-se através do ar quente produzido por uma resistência eléctrica (E) e aspirada no recipiente do forno através dum ventilador/extractor de fumos (F).

Os fumos produzidos pela combustão, são extraídos da lareira através do mesmo ventilador (F), e expulsos pelo boca (G) com possibilidade de junção no parte traseira, no lado esq e no top da estufa térmica (ver pág 53).

A lareira em aço com parte inferior e superior feita de Vermiculita, é fechada frontalmente por uma porta em vidro cerâmica(para a abertura utilizar a “mão fria” apropriada).

A água contida na estufa térmica aquece e é enviada pela bomba (H) incorporada na estufa no circuito de aquecimento. A estufa térmica tem vaso de expansão fechado (I) e válvula de segurança sobrepressão incorporados (L).

A quantidade de combustível, a extracção fumos, a alimentação ar comburente, são regulados através de uma ficha electrónica dotada de software, de modo a obter uma combustão de alto rendimento e baixas emissões.

A estufa térmica é dotada de uma tomada serial para a ligação com o cabo opcional (cód. 640560) aos dispositivos de ligação remota (cronotermostatos, etc.)

O revestimento externo em ceramica é disponível em três variantes de cor: branco sujo, bordeaux e cinzento.

IDROPOINT DEVE FUNCIONAR COM UMA PRESSÃO DE 1,5 BAR CERCA.

- Os únicos riscos derivados do uso da estufa térmica são ligados a um não respeito das normas de instalação ou a um contacto directo com as partes eléctricas em tensão (internas) ou a um contacto com o fogo e partes quentes (vidro, tubos, saída de ar quente) ou à introdução de substâncias estranhas.

- Em caso de falta de funcionamento de componentes, a estufa térmica é dotada de dispositivos de segurança que garantem que se desliga, deixar que aconteça sem intervenção.

- Para um funcionamento regular a estufa térmica deve ser instalada respeitando quando descrito nesta ficha e durante o funcionamento não se deve abrir a porta; a combustão é de facto gerida automaticamente e não precisa de intervenção.

- Usar como combustível apenas pellet de madeira de diâm. 6 mm

- Em caso algum devem ser introduzidas na lareira ou no depósito substâncias estranhas.

- Para a limpeza do canal de fumo (conduto que liga a boca de saída fumos da estufa com a chaminé) não devem ser utilizados produtos inflamáveis.

- As partes da lareira e do depósito devem ser aspiradas apenas a FRIO.

- O vidro pode ser limpo a FRIO com o produto apropriado aplicado com um pano.

- Não limpar a quente.

- Certificar-se que a estufa térmica seja colocala e acesa por CAT habilitado Edilkam (Centro Assistência Técnica) conforme as indicações da ficha presente; condições indispensáveis para a validade da garantia.

- Durante o funcionamento da estufa térmica, os tubos de descarga e a porta atingem altas temperaturas (não tocar sem a luva apropriada).

- Não depositar objectos não resistentes ao calor nas proximidades da estufa térmica

- NUNCA usar combustíveis líquidos para acender a estufa térmica ou reavivar as brasas.

- Não obstruir as aberturas de areação no local de instalação, nem as entradas de ar da própria estufa térmica.

- Não molhar a estufa térmica, não aproximar-se das partes eléctricas com as mãos molhadas.

- Não introduzir reduções nos tubos de descarga fumos.

- A estufa térmica deve ser instalada em locais apropriados à prevenção anti-incêndio e servidos de todos os serviços (alimentação e descargas) que o aparelho pode exigir para um funcionamento correcto e seguro.

- Cerificar-se que a temperatura da água de recuo seja pelo menos a 45°-50° C.

- A estufa térmica deve ser mantida em ambiente com temperatura superior a 0°C.

- Usar eventuais aditivos anti-gelo para a água do circuito.

- Em caso de problemas ao acender, NÃO acender antes de ter esvaziado o recipiente do forno.

- ATENÇÃO: O PELLET ESVAZIADO DO RECIPIENTE DO FORNO NÃO DEVE SER DEPOSITADO NO DEPOSITO.

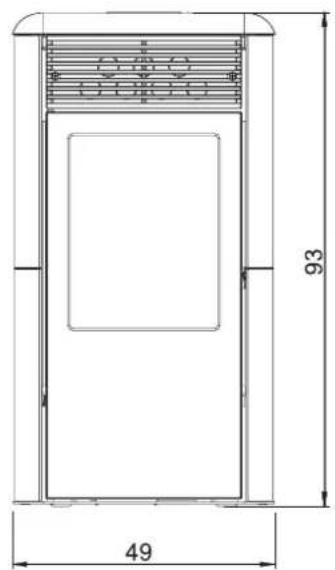

DIMENSÕES

FRENTE

93 49

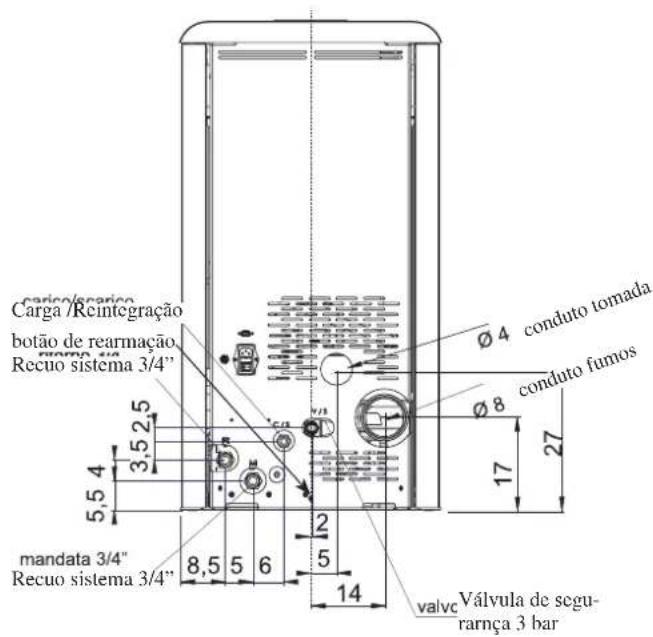

RETRO

Carga/Reintegração botão de rearmação. Recuo sistema 3/4" 5,5 4 3,5 2,5 mandata 3/4" Recuo sistema 3/4" 8,5 5 6 2 5 14 Ø4 conduto tomada conduto fumos Ø8 17 27 valvc Válvula de secu- rarnça 3 bar

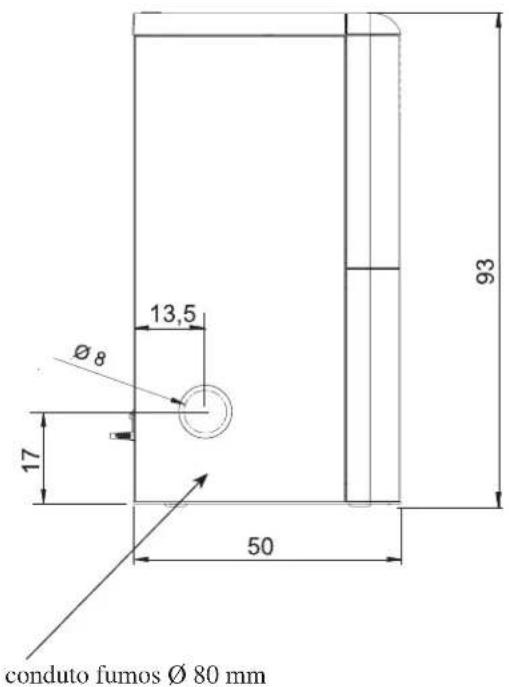

LADO

13,5 Ø8 17 50 93 conduto fumos Ø 80 mm

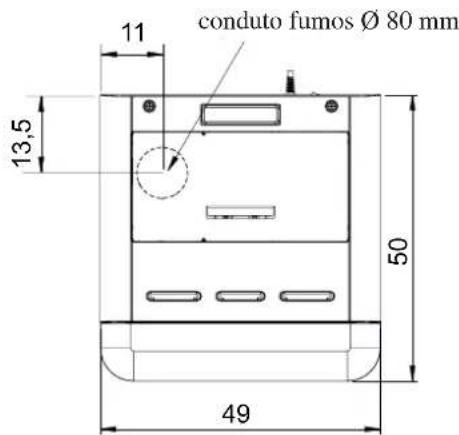

PLANTA

conduto fumos Ø 80 mm 11 13,5 50 49

APARELHOS ELETRÓNICOS

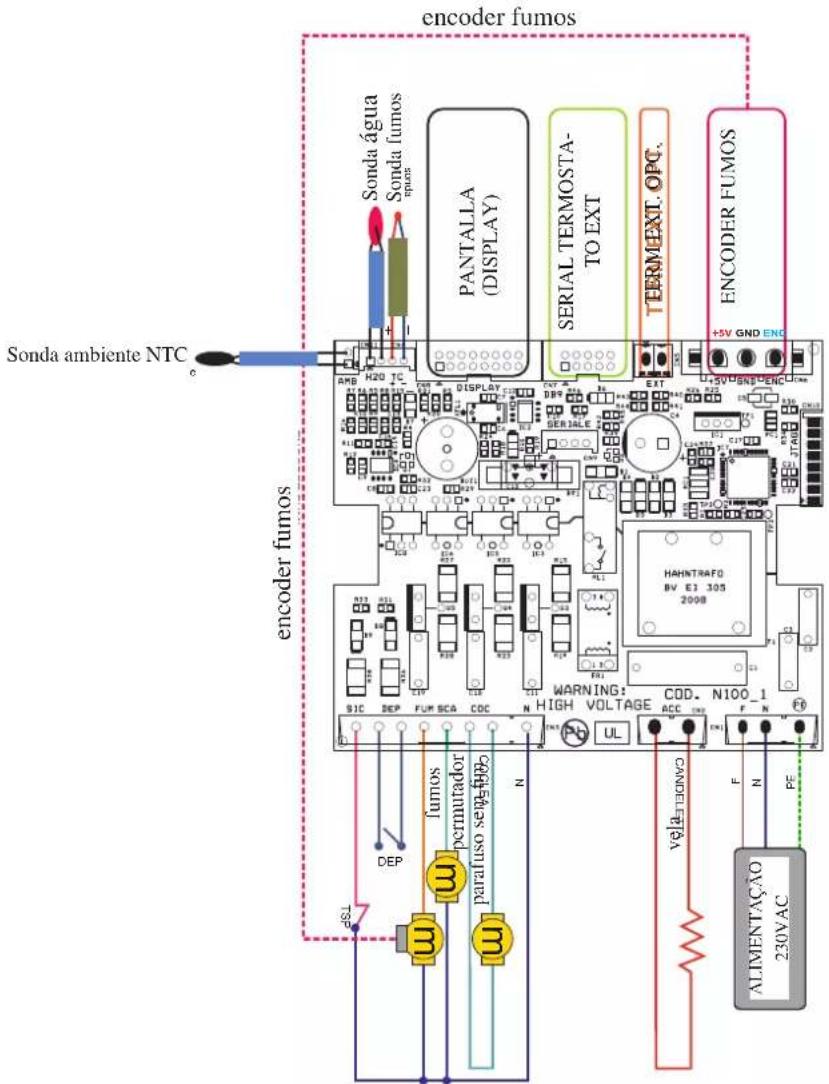

FICHA ELECTRÓNICA

encoder fumos Sonda ambiente NTC encoder fumos Sonda água Sonda fumos PANTALLA (DISPLAY) SERIAL TERMOSTA- TO EXT TERMEXT. OPC. ENCODER FUMOS +5V GND ENG WARNING: HIGH VOLTAGE COD. N100_1 UL CONTROL ALIMENTAÇÃO 230VAC

PORTA SERIAL

Na saída serial RS232 com cabo apropriado (cód. 640560) é possível instalar pelo CAT (Centro assistência técnica) um opcional para o controlo dos processos de ligar e desligar, ex. termostato ambiente.

A saída de série encontra-se no interior da estufa térmica no lado esquerdo.

BATERIA TAMPÃO

Na ficha electrónica é presente uma bateria tampão (tipo CR2032 de 3 Volt).

O seu mau funcionamento (não considerável defeito de produto, mas normal desgaste).

Para mais informações, contatar o CAT (Centro assistência técnica) que efectuou a 1ª ligação.

colocado na descarga dos fumos detecta a temperatura.

Em base aos parâmetros programados controla as fases de ligação, trabalho e processo para desligar.

• PRESSOSTATO DIFERENCIAL:

Instalado na área de aspiração dos fumos, intervém quando são detectados problemas de depressão no circuito de fumos (exemplo: conduta de coleta e evacuação dos fumos obstruída).

• TERMOSTATO DE SEGURANÇA

Intervém no caso cuja temperatura no interior da estufa térmica seja demasiado elevada.

Bloqueia o carregamento do pellet provocando o desligamento da estufa térmica.

• TERMÓSTATO DE SEGURANÇA DA ÁGUA:

Intervém quando a temperatura da água no interior da estufa térmica para aquecimento central alcança valores demasiado altos.

Bloqueia o carregamento dos pellets provocando o desligamento da estufa térmica para aquecimento central.

Rearmar manualmente através do botão posto na parte posterior da estufa térmica para aquecimento central (ver a pág. 48).

CARACTERÍSTICAS

CARACTERÍSTICAS TERMOTÉCNICAS
Potência nominal 11,5 kW
Potência nominal à água 8,3 kW
Rendimento potência nominal 90,1 %
Emissão CO (13% O_2 ) 0,013 %
Pressão max 2 bar
Pressão esercizio	1,5 bar
Temperatura fumos	140 °C
Tiragem mínima 12 Pa
Autonomia min/max 5 / 18 horas
Consumo combustível min/max	0,8 / 2,7	kg/h
Capacidade depósito	14 kg
Volume aquecivel *	300 m^3
Peso com embalagem 142 kg
Diâmetro conduto fumos (macho)	80 mm
Diâmetro conduto tomada de ar (macho)	40 mm

* O volume aquecido é caculado considerando um isolamento da caixa como de L 10/91 e sucessivas alterações e um pedido de calor de 33 Kcal/m³ hora.
*É importante ter em consideração também a colocação da estufa térmica no ambiente a aquecer-

Obs.

1) ter em consideração que os aparelhos externos podem provocar disturbo ao funcionamento da ficha electrónica.
2) atenção: intervenções nos componentes em tensão, manutenção e/ou controlos devem ser efectuados por pessoal qualificado. (Antes de efectuar qualquer tipo de manutenção, desintroduzir o aparelho da rede de alimentação eléctrica)

CARACTERÍSTICAS ELÉCTRICAS
Alimentação	230Vac +/- 10% 50 Hz
Potência absorvida média	150	W
Potência absorvida em ligação	400	W
Potência na ficha electrónica*	Fusível F4 AL, 250 Vac

Os dados acimas descritos são indicativos.

EDILKAMIN s.p.a. reserva-se de alterar sem pré-aviso os produtos e a sua opinião.

DISPOSITIVOS DE SEGURANÇA E DETECÇÃO

Termopar fumos

Colocado na descarga dos fumos detecta a temperatura.

Regula a fase de ligação caso a temperatura seja demasiado baixa ou demasiado alta lança uma fase de bloqueio.

Pressostato diferencial

Providencia a desligar a estufa térmica através da interrupção da alimentação do pellet no caso de abertura da porta, chaminé, vedantes excessivamente gastas, falta de limpeza extraordinária da estufa térmica.

Termostato de segurança parafuso sem fim

Colocado próximo do depósito de pellet, interrompe a alimentação eléctrica ao motoredutor se a temperatura detectada é demasiado alta.

Sonda de leitura temperatura água

Lê a temperatura da água na estufa térmica, enviando à ficha de informação, para gerir a modulação de potência da estufa térmica. Em caso de temperatura demasiado alta, é lançada uma fase de bloqueio

Termostato de segurança sobretemperatura água a rearme manual

Lê a temperatura da água na estufa térmica Em caso de temperatura demasiado alta, interrompe a alimentação eléctrica ao motoreductor.

Caso o termostato intervenha, deve ser rearmado fazendo intervenções no botão atrás da estufa térmica.

Válvula de sobrepressão

Ao atingir a pressão de placa descarregar a água contida no circuito com consequente necessidade de reintegração.

ATENÇÃO!!!! lembrar-se de efectuar a ligação com a rede dos esgotos.

Manómetro

Colocado na parte de trás da estufa térmica, permite de ler a pressão da água na estufa térmica. Com a estufa térmica a funcionar a pressão aconselhada é de 1 bar

EM CASO DE BLOQUEIO A ESTUFA TÉRMICA ASSINALA O MOTIVO NO MONITOR E MEMORIZA O BLOQUEIO.

COMPONENTES

Resistência

Provoca o engate da combustão do pellet. Fica acesa até que a chama está acesa

Extrator fumos

“Empurra” os fumos para a chaminé e chama para depressão ar de combustão.

Motorreductor

Activa o parafuso sem fim permitindo de transportar o pellet pelo depósito no recipiente.

Bomba (circulador)

“Empurra” a água para o circuito de aquecimento

Vaso de expansão fechado

“Absorve” as variações de volume da água contida na estufa térmica, por efeito do aquecimento.

!É necessário que um técnico avalie a necessidade de integrar o vaso existente com outro em base ao conteúdo total de água do circuito!

Valvulas de ventilação:

Colocadas na parte alta (ver pág. 57), permitem de “ventilar” o ar eventualmente presente durante a carga de água no interior da estufa térmica

Mesmo que não seja especificado, cada nação deve ter como ponto de referência as normas locais. Em Itália fazemos referência à norma UNI 10683, assim como a eventuais indicações regionais ou das ADS locais.

Em caso de instalação em condomínio, pedir orçamento ao administrador.

A estufa térmica NÃO deve ser instalada no mesmo ambiente no qual se encontram extratores, aparelhos de aquecimento de tipo B, e outros aparelhos que podem comprometer o correcto funcionamento.

Ver norma UNI 10683

CONTROLO DE LIGAÇÃO ELÉCTRICA (posicionar a tomada de corrente num ponto facilmente acessível)

A estufa térmica é fornecida por um cabo de alimentação eléctrica que se deve ligar a uma tomada de 230V 50Hz, de preferência com interrupção magnetotermico. Caso a tomada de corrente não fosse facilmente acessível, predispor um dispositivo de interrupção da alimentação (interrupção) com a parte inicial da estufa térmica (ao encargo do cliente).

Variações de tensão superiores a 10% podem comprometer a estufa térmica.

O sistema eléctrico deve ser a norma; verificar em especial a eficiência do circuito de terra.

A linha de alimentação deve ser de secção apropriada à potência da estufa térmica.

A não eficiência do circuito de terra provoca o mau funcionamento do qual Edilkamin não pode ser encarregada.

DISTÂNCIAS DE SEGURANÇA ANTI-INCÊNDIO

A estufa térmica pode ser posicionada directamente nas paredes em laterizio e/ou em gesso cartonado.

Em caso de paredes combustíveis (ex. madeira) é necessário providenciar um isolamento apropriado em material não combustível.

É obrigatório isolar adequadamente o tubo de descarga fumos dado que alcança temperaturas elevadas.

Cada elemento ao lado da estufa térmica em material combustível e/ou sensível ao calor se deve encontrar a uma distância mínima de 20 cm ou apropriadamente isolado com material isolante e não combustível; de todos os casos à frente da estufa térmica não podem ser colocados materiais a menos de 80 cm porque está directamente submetido ao irradiamento da lareira.

TOMADA DE AR

É indispensável que seja predisposta atrás da estufa térmica uma tomada de ar liagada ao exterior, de secção útil mínimo de 80 cm², que garanta suficiente alimentação de ar para a combustão.

DESCARGA FUMOS

O sistema de descarga deve ser unico para a estufa térmica (não se admitem descargas na chaminé com outros dispositivos).

A descarga dos fumos é efectuada através da boca de diâmetro 8 cm saída na parte traseira, ao lado direito/esquerdo ou superior.

A descarga fumos deve ser ligada com o exterior utilizando os tubos em aço certificados EN 1856 O tubo deve ser vedado hermeticamente.

Para a resistência dos tubos e o eventual isolamento é necessário utilizar materiais resistentes às altas temperaturas (silicone ou massas para altas temperaturas).

O único trajeto horizontal admitido pode ter um comprimento até 2 m. è possível um número de curvas com amplitude max de 90° (em relação à vertical até dois.

É necessário (se a descarga não se introduz numa chaminé) um trajecto vertical e um terminal anti-vento (referência UNI 10683)

Se o canal de fumo for do externo deve ser isolado apropria -damente. Se o canal se introduz numa chaminé, esta deve ser apropriada para combustíveis sólidos e se maior de 150 mm, é necessário ajustar com tubos de secção e materiais apropriados (ex. aço 80 mm).

Todos os trajectos do conduto fumos devem ser inspeccionados

. As chaminés e condutos de fumo aos quais estão ligados os aparelhos utilizadores de combustível sólidos devem ser limpos pelo menos uma vez por ano (verificar se na própria nação existe uma normativa relacionada).

A ausência de controlo e limpeza regulares aumenta a probabilidade de incêndio da chaminé. Em caso proceder como de seguida: não apagar com água, esvaziar o depósito pellet.

Contactar o pessoal especializado antes de reiniciar a máquina.

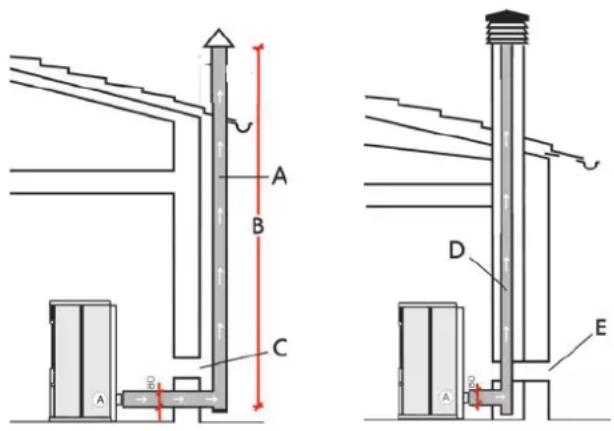

CASOS TÍPICOS
Fig. 1 Fig. 2

A B C D E A 100 100

A: chaminé em aço isolada
B: altura mínima 1,5m e e pata além da gronda do tecto
C-E: tomada de ar do ambiente externo (secção passante mínimo 80 cm²)
D: chaminé em aço, interna à chaminé existente em cimento.

CHAMINÉ

As características fundamentais são:

• secção int.erna à base igual ao da chaminé
• secção de saída menor do duplo da chaminé
• posição ao vento, acima do tecto e fora das zonas de refluxo.

INSTALAÇÃO

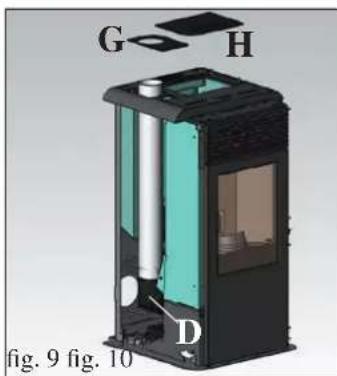

IDROPOINT é predisposta para a ligação do tubo de saída fumos do top, da parte traseira e do lado esquerdo.

a estufa térmica é entregue configurada para a saída do tubo fumos da parte traseira (fig.1).

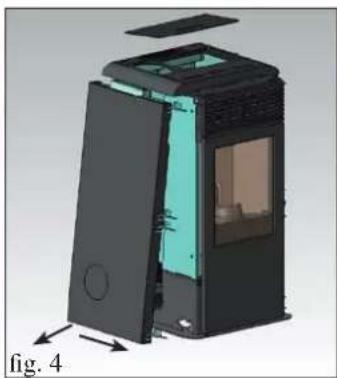

PARA PERMITIR QUALQUER SOLUÇÃO DE LIGAÇÃO DA SAÍDA FUMOS À CHAMINE É NECESSÁRIO REMOVER O LADO ESQUERDO.

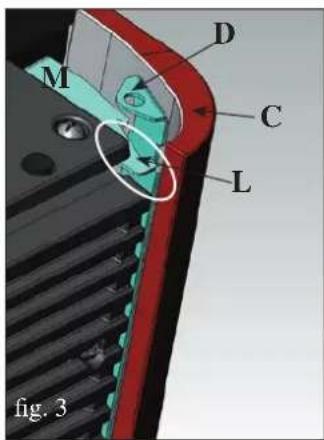

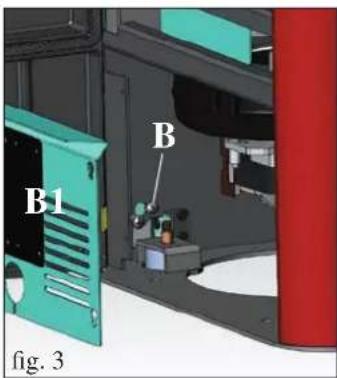

B B1 fig. 3

Para efetuar as conexões proceder da seguinte maneira:

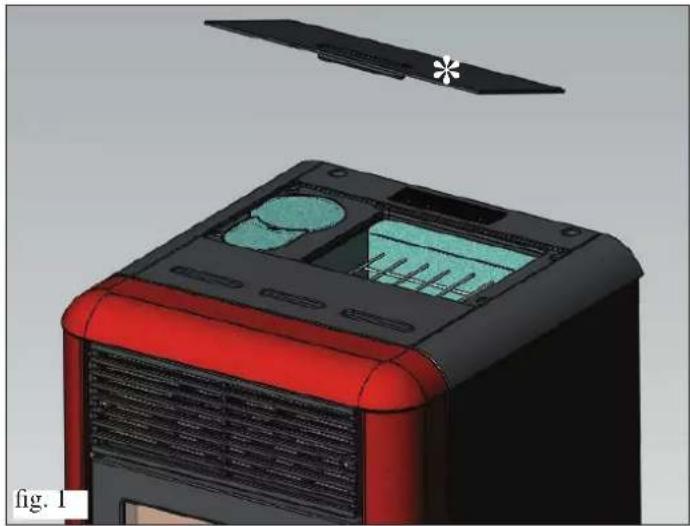

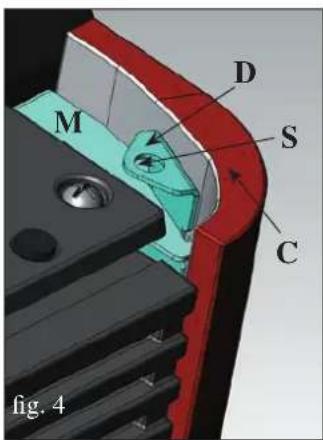

• Alargar (por cerca 15 mm) os dois parafusos colocados no top em ghisa debaixo da tampa em chapa (A-fig.2).
• Abrir o batente e retirar o painel zincado (B1 - fig. 3)

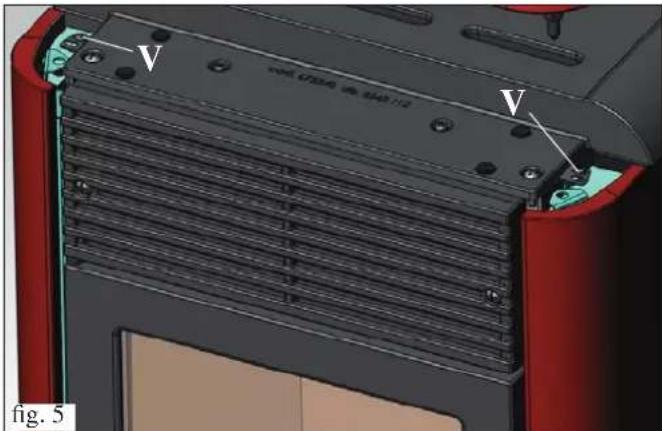

• Retire o parafuso no topo (V - fig. 5 na página 54).

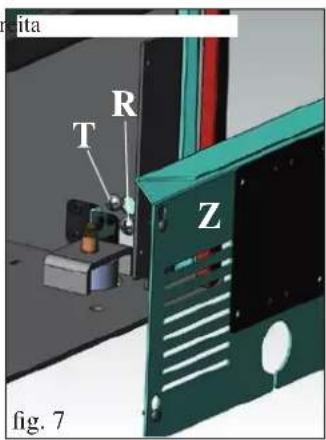

• Alargar o parafuso colocado na parte inferior/dianteira dos lados direito e esquerdo (B-fig.3)
• Desmontar o lado metálico esquerdo), deslocando por cerca 2 cm para a parte da frente da estufa térmica, extraindo antes de baixo e pos tirando por baixo o top (fig.4).

Escolher o tipo de conexão do tubo de saída dos fumos necessário.

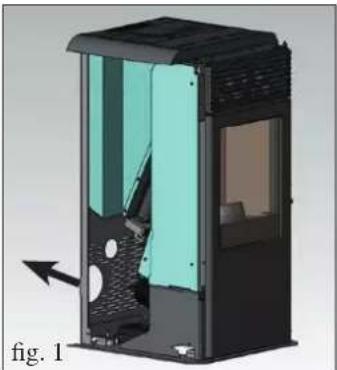

LIGAÇÃO SAÍDA FUMOS DA PARTE TRASEIRA

Ligar o tubo saída fumos (não em dotação) traseiro à boca da saída fumos (C-fig.5) através da faixa em dotação.

Neste caso é suficiente passar o tubo saída fumos (não em dotação) através do furo presente na parte inferior das costas em chapa (fig.5).

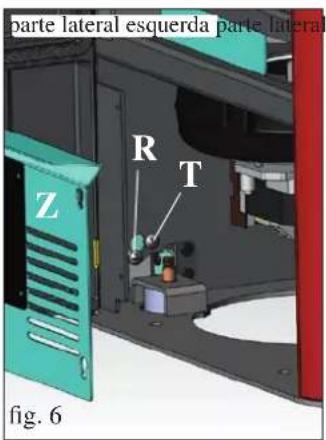

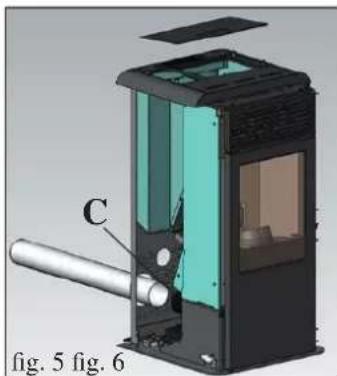

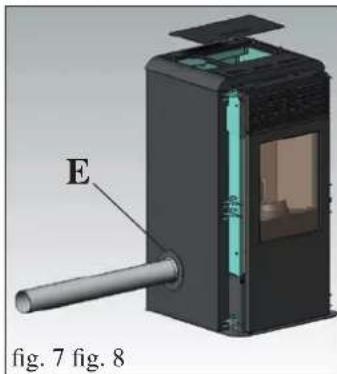

LIGAÇÃO SAÍDA FUMOS LATERAL ESQUERDO

Montar o cotovelo de junção com faixa fornecidos em dotação na boca da saída fumos (D - fig. 6).

Ligar o tubo saída fumos lateral (não em dotação) ao cotovelo de junção acima referido.

Retirar o diafragma pré-cortado pelo lado em chapa para permitir a passagem do tubo saída fumos (não em dotação) (fig. 6).

Completar a operação fixando o florão de fecho em dotação (E-fig.7) através dos parafusos em dotação, após ter montado a parte lateral em metal.

Obs.: a fixação do florão e da parte lateral em chapa deve ser realizada após ter efectuado a fixação definitiva da chaminé.

LIGAÇÃO SAÍDA FUMOS DO TOP

Montar o cotovelo de junção com faixa fornecidos em dotação na boca da saída fumos (D - fig. 8).

Ligar o tubo saída fumos (não em dotação) ao cotovelo de junção acima referido.

Neste caso é necessário utilizar as duas semi coberturas em chapa fornecidas em dotação (G-H - fig.9), no lugar da tampa inteira em chapa e eliminar a tampa zincada (I - fig.8).

Retirar o diafragma da semi tampa pequena em chapa (G - fig. 9) para permitir a passagem do tubo.

UMA VEZZ TERMINADA A OPERAÇÃO DE LIGAÇÃO DO TUBO SAÍDA FUMOS À CHAMINÉ MONTAR O LADO METÁLICO ESQUERDO E DEPOIS CONTINUAR COM A MONTAGEM DO REVESTIMENTO (ver pag. 54).

G H D fig. 9 fig. 10

A estufa térmica é entregue com as partes laterais metálicas (A-B) e os suportes metálicos de fixação das partes laterais em cerâmica (D) já montados. As peças indicadas a seguir são, ao contrário, embaladas individualmente.

• n° 4 partes laterais dianteiras em cerâmica (C)
• n° 1 inserto top em cerâmica (E)
• n° 2 pinos centragem inserto top em cerâmica (F)
• n° 8 parafusos de cabeça serrilhada M4 (X)
  • n° 8 anilhas ∅ 4

Para a montagem proceder como se segue:

Fig. 1/2/3

Desmontar e retirar da estufa térmica os dois suportes metálicos de fixação das partes laterais em cerâmica (D) puxando-os de baixo para cima por aproximadamente 3 cm.

Aplicar na parte posterior das partes laterais dianteiras em cerâmica (C) os suportes metálicos (D), usando os furos previstos e os parafusos M4 e as anilhas ∅ 4 (elementos fornecidos de fábrica) para fixá-los.

Fig. 3/4

Inserir as partes laterais em cerâmica (C) (completas com suportes metálicos), de cima para baixo, na ranhura (L) presente nos esquadros do lado metálico (M).

Fig. 5/6/7

Verificar o alinhamento vertical das partes laterais em cerâmica (C) e efetuar eventuais regulações através dos parafusos postos sobre o elemento de cobertura (V - fig. 5) e, no interior da salamandra, através dos parafusos (R - fig. 6/7)

Importante: antes de efetuar a operação retirar o painel zincado (Z - fig. 6/7) em ambos os lados e afrouxar os para-fusos de travamento (T - fig. 6/7).

Fig. 4/8

Aplicar no lado inferior do inserto top em cerâmica (E) os dois pintos de centragem (F) aparafusando nos furos previstos. Posicionar o inserto top em cerâmica calçando os pinos nos furos (S) previstos nos suportes metálicos (D) anteriormente instalados.

M D C L fig. 3

M D S C fig. 4

parte lateral esquerda parte lateral R T Z fig. 6

ita R T Z fig. 7

• IDROPOINT NUNCA DEVE FUNCIONAR SEM ÁGUA NO CIRCUITO.
• A PRESSÃO DE EXERCÍCIO DEVE SER DE 1,5 BAR CERCA
• UMA EVENTUAL LIGAÇÃO “A SECO” PODE COMPROMETER A ESTUFA TÉRMICA.

A ligação hidráulica deve ser efectuado por pessoal qualificado que possa emitir declaração de conformidade conforme o D.M. 37 ex L.46/90.

É indispensável fazer referência às leis em vigor nas seguintes nações.

• Para a ligação de envio, de recuo e das descargas providenciar soluções apropriadas para facilitar, se necessário uma eventual deslocação da estufa térmica
• Para um funcionamento melhor do circuito primário (onde está o gerador de calor) deve ser separado do circuito secundário (utilizador).
  Por exemplo através de um permutador com placas que permita a troca de energia sob forma de calor sem misturar águas.

TRATAMENTO DA ÁGUA

Providenciar aditivos de substâncias anti-gelo, anti-crustantes, anti-corrosivas e apropriadas a liga leves.

Caso a água de enchimento e abastecimento tenha dureza superior a 35°F usar um dispositivo para dulcificar a água.

Para informações fazer referência à norma UNI 8065-1989 (Tratamento da água nos sistemas térmicos com uso civil)

OBSERVAÇÃO NA TEMPERATURA DA ÁGUA DE RECUO

Se deve providenciar sistema apropriado para garantir uma temperatura da água de recuo não inferior a 45° - 50° C.

OBS.:

- O instalador deverá avaliar a eventual necessidade de um vaso de expansão adicional, em base ao tipo de sistema usado.

- Em fase de produção de Água Quente Sanitária,, a potência aos aquecedores diminui temporaneamente.

- 1º LIGAÇÃO

Verificar que o circuito hidráulico seja efectuado correctamente e que seja dotado de um vaso de expansão suficiente para garanti-ra a segurança.

A presença do vaso incorporado na estufa térmica NÃO garante uma protecção apropriada das dilatações térmicas sofridas pela água de todo o circuito.

Alimentar electricamente a estufa térmica e efectuar um controlo a frio.

Efectuar o enchimento do circuito através do engate de carga (aconselhamos de manter a pressão de cerca 1,5 bar)

Durante a fase de carga fazer “purgar” a bomba e abrir a ventilação manual (ver pág. 57).

Esta operação deve ser efectuada mesmo a seguir periodicamente

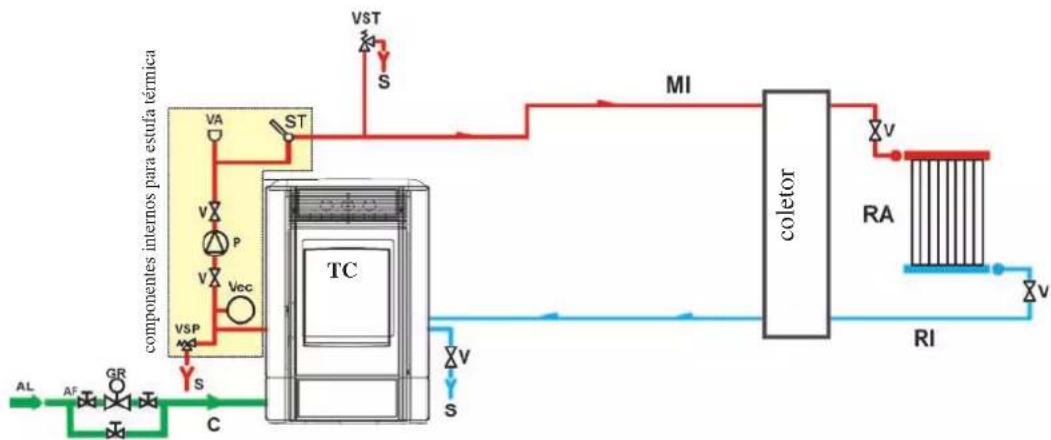

LIGAÇÕES HIDRÁULICAS

O presente esquema é indicativo, a execução correcta será ao encargo do canalizador.

LEGENDA

AF: Água Fria

AL: Alimentação rede hídrica

C: Carga /Reintegração

GR: Redutor de pressão

MI: Envio sistema

P: Bomba (circulador)

RA: Radiadores

RI: Recuo sistema

S: Descarga

ST: Sonda Temperatura

TC: Estufa térmica

V: Válvula a esfera

Vec: Vaso de expansão fechado

VSP: Válvula de segurarança

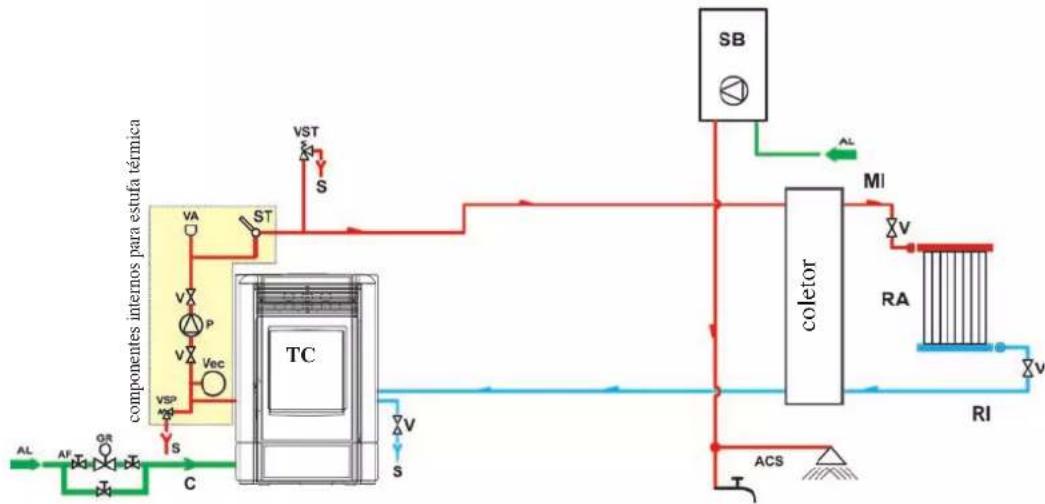

O presente esquema é indicativo, a execução correcta será ao encargo do canalizador.

LEGENDA

ACS: Água Quente Sanitária

AF: Água Fria

AL: Alimentação rede hídrica

C: Carga /Reintegração

GR: Redutor de pressão

MI: Envio sistema

P: Bomba (circulador)

RA: Radiadores

RI: Recuo sistema

S: Descarga

SB: Esquentador

ST: Sonda Temperatura

TC: Estufa térmica

V: Válvula a esfera

Vec: Vaso de expansão fechado

VSP: Válvula de segurarança

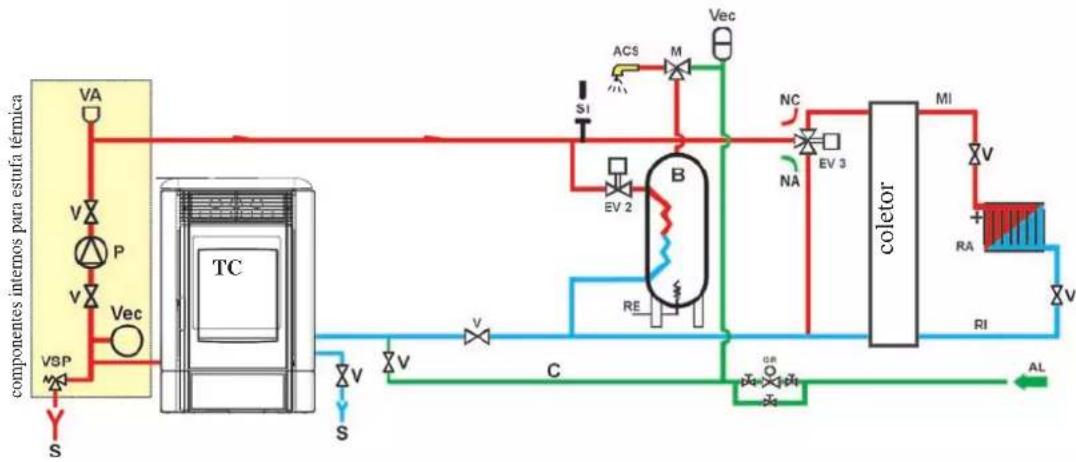

Circuito de aquecimento com Estufa Térmica como única fonte de calor com produção de água quente sanitária através de bolidor.

O presente esquema é indicativo, a execução correcta será ao encargo do canalizador.

LEGENDA

ACS: Água Quente Sanitária

AL: Alimentação rede hídrica

B: Esquentador

C: Carga /Reintegração

GR: Redutor de pressão

MI: Envio sistema

P: Bomba (circulador)

RA: Radiadores

RI: Recuo sistema

S: Descarga

TC: Estufa térmica

V: Válvula a esfera

Vec: Vaso de expansão fechado

VSP: Válvula de segurarança

ACESSÓRIOS:

Nos esquemas cujos nas páginas anteriores foi previsto o uso de acessórios disponíveis na lista de preços EDILKAMIN S.p.A.

Estão ainda disponíveis partes soltas (permutador, válvulas, etc), contactar o revendedor de zona.

INSTRUÇÕES DE USO

1ºLigação/Controlo ao encargo do Centro Assistência Técnica autorizado Edilkamin (CAT)

A colocação em serviço deve ser efectuada como descrito pela norma UNI 10683 ponto 3.21.

Esta norma indica as operações de controlo que se devem efectuar no lugar, finalizadas a aceitar o correcto funcionamento do sistema.

A assistência técnica Edilkamin (CAT), deverá também calibrar a estufa em base ao tipo de pellet e às condições de instalação.

A colocação em serviço da parte do CAT é indispensável para a activação da garantia..

Durante as primeiras ligações podem-se desenvolver ligeiros cheiros de verniz que desaparecerão em breve tempo.

Antes de acender é necessário verificar:

==> A correcta instalação
==> A alimentação eléctrica.
==> O fecho da porta, que deve ser resistente
==> A limpeza do recipiente do forno
==> A presença no display de indicação de stand by (data, potência ou temperatura intermitente)

CARREGAMENTO DO PELLET NO DEPÓSITO

Para aceder ao depósito remover a tampa metálica * (fig. 1).

ATENÇÃO:

Se carregar a estufa térmica enquanto estiver em funcionamento, logo quente utilizar a luya apropriada dada em dotação.

Em fase de primeira ligação efectuar a operação de purga ar/água através das válvulas (V) colocadas debaixo da tampas de chapa (fig.2-3).

N.B.: só é possível aceder à válvula da direita depois de remover a lateral direita.

NOTA sobre o combustível.

IDROPOINT é projectada e programada para queimar pellet de madeira de diâmetro de 6 mm cerca.

O pellet é um combustível que se apresenta na forma de pequenos cilindros obtidos prensando a serradura, a altos valores sem uso de colantes ou outros materiais estranhos.

Vende-se em sacos de 15 Kg.

Para NÃO comprometer o funcionamento da estufa é indispensável NÃO queimar outras coisas.

A utilização de outros materiais (madeira incluída), detectável da análise de laboratório, implica a decadência da garantia.

EDILKAMIN projectou, testou e programou os próprios produtos para que garantam as melhores prestações com pellet das seguintes características:

diâmetro: 6 milímetros

comprimento máximo: 40 mm

rendimento calor: 4300 kcal/kg pelo menos

A utilização de pellet com várias características implica a necessidade de uma calibração específica, analogo àquelas que faz o CAT (centro assistência técnica) na 1ª ligação.

O uso de pellet não apropriado pode provocar: diminuição do rendimento; anomalias de funcionamento; bloqueios por obstrução, sujidade do vidro, incombustão.

Uma analise simples de pellet pode ser conduzida visivamente.

Bom: liso, comprimento regular, pouco pó.

Fraco: com separações longitudinais e transversais, muito pó, comprimento muito variável e com presença de corpos estranhos.

INSTRUÇÕES DE USO

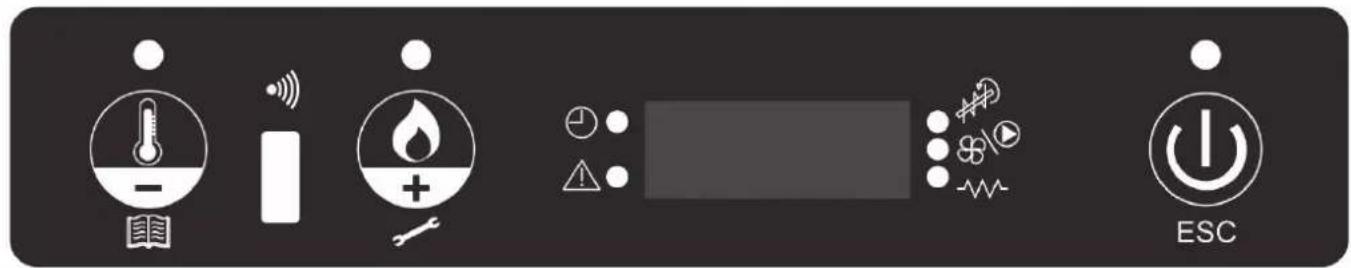

PAINEL SINÓPTICO

tecla para programar a temperatura ambiente deseja- da (AIR) ou para entrar no menu

tecla para programar a temperatura da água (H₂O)

tecla de ligação/desligamento ou confirmação/saída do menu

indica que foi programado o cronomostato para as ligações automáticas com horário

indica uma condição de alarme

indica o funcionamento do motorredutor do pellet

indica o funcionamento da bomba

indica o funcionamento da vela

DESCRIÇÃO MENU

- Para aceder ao menu carregar na tecla 2 segundos (desliga-se o led).

Carregando na tecla o na tecla, do o seguinte menu:

- M1: Set relógio

- M2: Set crono

- M3: Língua

- M4: Stand-by

- M5: Primeiro carregamento

- M6: Estado

- M7: Calibrações técnicas (CAT)

- M8: Tipo pellet (CAT)

- M9: Saída

- Para confirmar o menu desejado carregar a tecla

- Para tornar ao menu anterior carregar a tecla por 3 segundos.

A estufa térmica tem duas modalidades de funcionamento:

- MANUAL:

Na modalidade de funcionamento MANUAL se programa a da água à qual fazer funcionar a estufa térmica, independentemente da temperatura do local no qual é instalada.

Em base à temperatura da água a estufa térmica modula autonomamente a potência de trabalho para atingir ou manter a temperatura programada.

Para seleccionar a modalidade de funcionamento MANUAL

carregar a tecla (Iumina-se led) e aparecerá a escrita 'AIR' com a indicação da temperatura.

Carregando a tecla épossível aumentar a temperatura até quando no display aparece a escrita “MAN” (para além 40°)

Para programar a temperatura da água carregar na tecla ilumina o led) e aparecerá escrito 'H2O'.

Através da tecla é da tecla é possível variar a temperatura para atingir aquela desejada.

- AUTOMATICA

Na modalidade de funcionamento AUTOMÁTICO se pode programar a temperatura da água e a temperatura objectivo a obter no local onde é instalada a estufatérmica.

A estufa térmica, autonomamente, ao atingir a temperatura ambiente desejada (AIR) ou da temperatura da água (H2O), vai em modulação colocando-se na potência mínima.

Para programar o set temperatura ambiente (AIR) carregar ilumina o led), será visualizada a temperatura de trabalho

no momento, através da tecla é da tecla ou la tecla é possível variar a temperatura para poder alcançar aquela desejada.

INSTRUÇÕES DE USO

CARREGAMENTO PARAFUSO SEM FIM (apenas em caso a estufa térmicatenha ficado completamente sem pellet)

Para carregar o parafuso sem fim se deve entrar em MENÚ, carregar a tecla por 2 segundos, carregar a tecla visualizar no display a escrita “M5 primeiro carregamento”.

Carregar na tecla para confirmar e sucessivamente carregar na tecla para activar a função. Esta operação deve ser efectuada com a estufa apagada e completamente fria.

Nota: durante esta fase fica aceso o extrator fumos.

FUNÇÃO STAND-BY

Activa a função, permite de desligar a estufa térmica quando ultrapassa 0,5 °C da temperatura ambiente exigida, após um tempo pré-fixado de 10 minutos (pode ser modificada pelo CAT em fase de instalação).

No display aparecerá a escrita “GO STBY” indicando os minutos que restam para se desligar.

Esta função é presente seja em funcionamento ‘AUTOMÁTICO’ ou ‘MANUAL’ que em caso de termostato externo.

Caso a temperatura ambiente que abaixo de 2°C abaixo do limite programado, a termoestufa iniciará (modificável pelo CAT em fase de instalação).

Para activar a função carregar por cerca 3 segundos a tecla aparecerá no display a escrita “M1 set relógio”, carregar na tecla

até visualizar no display a escrita “M4 stand by”, para confirmar carregar na tecla

REGULAÇÃO HORÁRIO E DATA

Carregar por cerca 2 segundos a tecla aparecerá no display a escrita “M1 set relógio”, para confirmar carregar a tecla. Aparecem em sequência os seguintes dados: Dia da semana, hora, minutos, dia, mes, ano

que podem ser variados carregando a tecla ou a tecla, étra confirmar carregar a tecla.

Para sair do menu “M1 set orologio” carregar a tecla por cerca 6 segundos.

TERMOSTATO EXTERNO

Deve ser ligado com o cabo azul (opcional cod. 640560) à porta serial posicionada na parte traseira da estufa térmica, deve ter um contacto limpo normalmente aberto (por exemplo, no caso de termostato):

- Contacto aberto = Temperatura Ambiente atingida

- Contacto fechado = Temperatura Ambiente não atingida

Para seleccionar a modalidade ‘T-E’ (termostato esterno) carregar a tecla (se ilumina o led). Carregando a tecla e minui a temperatura até quando no display aparece a escrita ‘T-E’ (termostato esterno) (abaixo 6°).

Nota: Com a estufa térmica desligada o termostato externo não pode em caso algum ligar ou desligar a estufa térmica. Caso se queira desligar a estufa térmica ou acender a estufa fora dos horários do crono ou da programação do 'T-E' (termostato esterno)

é necessário actuar sempre pela tecla

CRONOTERMOSTATO PARA A PROGRAMAÇÃO DIÁRIA/SEMANAL

São previstas 3 modalidades de programação (diária, semanal, fim de semana), cada uma das quais independente da outra permitindo assim muitas combinações conforme as próprias exigências (é possível regular os horários com passo de 10 minutos).

Carregar a tecla por 2 segundos, se visualiza no display a escrita “M1 set relógio” (apaga-se o led).

Carregar a tecla até visualizar no display a escrita “M2 set crono”, para confirmar carregar na tecla

Para visualizar as 3 modalidades de programação (diária, semanal, fim de semana) carregar a tecla ou a tecla

INSTRUÇÕES DE USO

Escorrer o seguinte menu (de default é programado em OFF):

• M2-1: habilita cronotermostato
• M2-2: programa dia
• M2-3: programa semana
• M2-4: programa fim de semana
• M2-5: saída

Escolher o menu desejado e confirmar carregando a tecla

Para programar as ligações ou delisgar a estufa e as variações dos horários carregar a tecla ou a tecla para

Para sair da programação carregar a tecla 6 segundos.

Programação Diária:

possibilidade de 2 tipos para ligar/desligar no arco do dia repetidos por todos os dias:

Exemplo: start1 10:00 stop1 12:00

start2 18:00 stop2 22:00

Programação Semanal:

possibilidade de ligar/desligar 4 vezes no dia escolhendo os dias da semana, exemplo:

start1 06:00 stop1 08:00	start2 07:00 stop2 10:00	start3 14:00 stop3 17:00	start4 19:00 stop3 22:00
segunda-feira on terça-feira on quarta-feira off quinta-feira on sexta-feira on sabado off domingo off	segunda-feira off terça-feira off quarta-feira on quinta-feira off sexta-feira off sabado off domingo off	segunda-feira on terça-feira on quarta-feira off quinta-feira off sexta-feira off sabado on domingo on	segunda-feira on terça-feira on quarta-feira on quinta-feira on sexta-feira on sabado on domingo on

Programação Fim de semana:

possibilidade de ligar/desligar 2 vezes durante o fim de semana

Exemplo: start1 week-end 07:00 stop1 week-end 11:30

Exemplo: start2 week-end 14:20 stop2 week-end 23:50

APARELHAGEM ELECTRÓNICA

TELECOMANDO

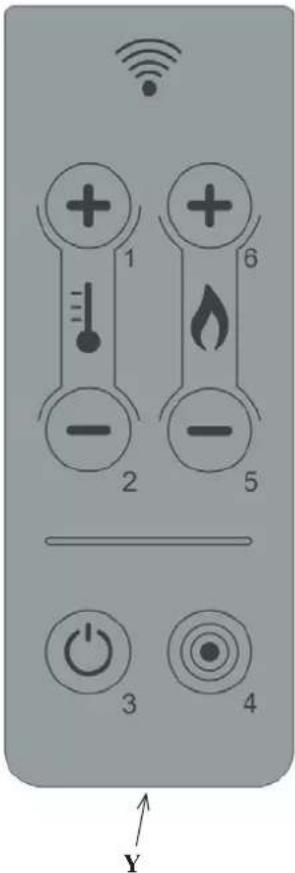

SÍMBOLOS DA LEGENDA

3: tecla liga/desliga, mant-la pressionada durante 2 segundos (um bipe curto confirmará a activação, um bipe longo confir mará a desactivação)

1: tecla para aumentar a temperatura ambiente que deseja (SET AMBIENTE) (CONFIGURAÇÃO DO AMBIENTE)
2: tecla para baixar a temperatura ambiente que deseja
6: tecla para aumentar a temperatura da água (SET ACQUA) (CONFIGURAÇÃO DA ÁGUA)
5: tecla para baixar a temperatura da água
4: tecla para passar ao menu

- A transmissão do controlo remoto é por sinais infravermelhos.

O led de transmissão de sinal deve estar em linha visual com o led de recepção da estufa, para haver uma transmissão correcta. Em campo livre, a operatividade é de 4 \~ 5 m.

- O controlo remoto funciona com uma bateria alcalina de 3 V., a durabilidade da bateria depende da utilização mas, em todo o caso, será abundantemente suficiente

para um utilizador médio para uma inteira estação do ano.

Para substituir a bateria retirar a portinha que há na parte de trás, onde a mesma está alojada.

A bateria velha deve ser eliminada adequadamente em base aos regulamentos em vigor.

• O controlo remoto deve ser limpo com um pano húmido, sem pulverizar directamente produtos detergentes nem líquidos, utilizar, em todo o caso, detergentes neutros isentos de substâncias agressivas.
• Manejar o controlo remoto com cuidado, uma queda acidental poderá provocar avarias.

• Temperatura de funcionamento: 0/40°C
• Temperatura de armazenamento : -10/+50°C
• Humidade de funcionamento: 20-90% H. R. sem condensação
• Grau de protecção: IP 40
• Peso com pilha montada: 15 g.

MANUTENÇÃO

Antes de efectuar qualquer tipo de manutenção, desligar o aparelho da rede de alimentação eléctrica.

Uma manutenção regular é a base do bom funcionamento da estufa térmica

A FALTA DE MANUTENÇÃO NÃO permite à estufa térmica de funcionar regularmente.

Eventuais problemas devidos à falta de manutenção causam a decadência da garantia.

MANUTENÇÃO DIÁRIA

Operações a efectuar, com estufa térmica desligada, fria e desligada da rede eléctrica

• Deve ser efectuada com a ajuda de um aspirador (ver opcional pag. 67).
• O processo inteiro pede poucos minutos.
• Abrir a porta, extrair o recipiente do forno (1 - fig. A) e deitar os resíduos na caixa das cinzas (2 - fig. B).
  • NÃO DESCARREGAR OS RESÍDUOS NO DEPÓSITO DO PELLET
• Extrair e esvaziar a caixa das cinzas (2 - fig. B) num recipiente não inflamável (a cinza pode conter ainda partes quentes ou brasas).
• Aspirar o interior da lareira, o plano fogo, o compartimento do recipiente do forno onde cai a cinza.
• Tirar o recipiente do forno (1 - Fig. A) e limpar as crostas com a escova em dotação, limpar eventuais oclusões dos furos.
• Aspirar o compartimento do recipiente, limpar os bordos de contacto do recipiente com a sua sede
• Se necessário limpar o vidro (a frio)

Nunca aspirar a cinza quente, compromete o aspirador usado e mete em risco de incêndio os locais domésticos.

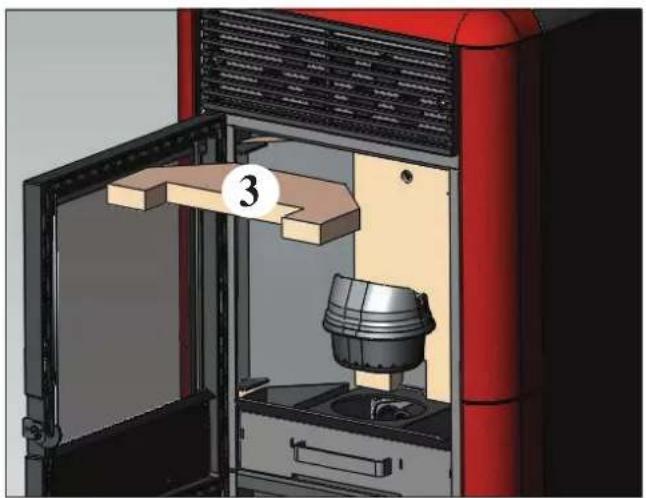

• Extrair o tecto (3 - fig. C) mover os escovilhões (6 - fig. D) e deitar os resíduos na caixa das cinzas (2 - fig. B).
• Esvaziar o depósito pellet e aspirar o fundo

MANUTENÇÃO DE ESTAÇÃO (ao encargo do CAT - centro assistência técnica)

Consiste em:

• Limpeza geral interna e externa
• Atenta limpeza dos tubos de permuta postos no interior da grelha de saída de ar quente instalada, por sua vez, na parte superior frontal da estufa térmica.
• Limpeza cuidadosa e desincrustante do recipiente e do compartimento relativo
• Limpeza ventiladores, controlo mecânico dos jogos e das fixações
• Limpeza canal de fumo (substituição da vedante do tubo descarga fumos)
• Limpeza conduto fumos (ver limpeza semanal)
• Limpeza do compartimento extrator fumos, limpeza do sensor de fluxo, controlo termopar.
• Limpeza, inspecção e desincrustante do compartimento da resistência de ligação, eventual substituição da mesma.
• Limpeza / controlo do Painel Sinóptico
• Inspecção visual dos cabos eléctricos, das ligações e do cabo de alimentação
• Limpeza depósito pellet e controlo folga conjunto parafuso sem fim-motorredutor
• Substituição da vedante porta
• Controlo funcional, carregamento parafuso sem fim, ligação, funcionamento por 10 minutos e desligar

Em caso de um uso muito frequente da estufa térmica, aconselhamos a limpeza do canal de fumo a cada 3 meses.

ATENÇÃO !!!

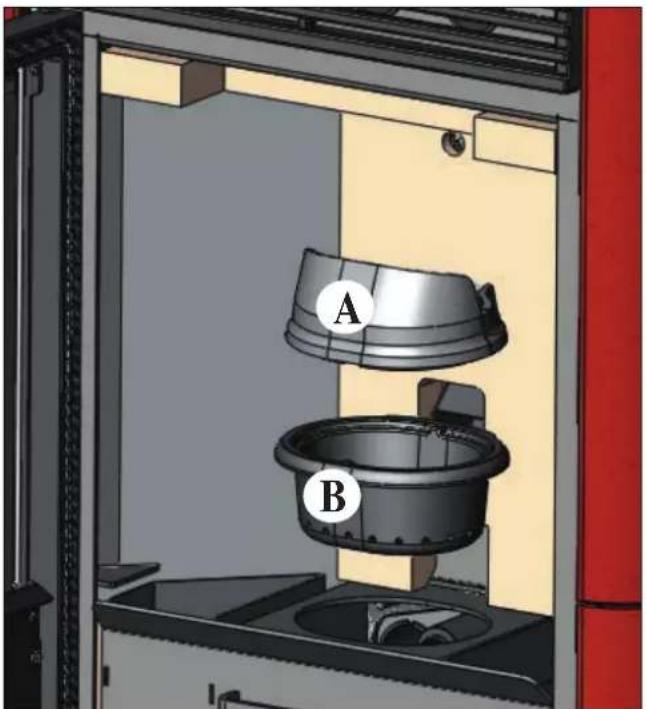

Após a limpeza normal, o acoplamento NÃO CORRECTO do recipiente superior (A) (fig. 1) com o recipiente inferior (B) (fig. 1) pode comprometer o funcionamento da estufa térmica.

Por isso antes da ligação da estufa térmica, certificar-se que os recipientes sejam acoplamento correctamente como indicado na (fig. 2) sem presença de cinzas ou incombustos no perímetro de apoio.

Recordamos que usar a salamandra sem ter realizado a limpeza do crisol pode ocasionar que os gases internos da câmara de combustão se incendem, o que consequentemente causará a quebra do vidro da porta.

Em caso de problemas a estufa térmica pára automaticamente desligando-se e no display se visualiza uma escrita relativa à motivação do porque desligar (ver abaixo as várias sinalizações).

Nunca desligar a ficha enquanto se desliga por bloqueio.

Caso de bloqueio, para reiniciar a estufa térmica é necessário deixar passar o processo de desligar (15 minutos com efeito

Não reiniciar a estufa térmica antes de ter verificado a causa do bloqueio e LIMPO/ESVAZIADO o recipiente.

SINALIZAÇÕES E EVENTUAIS CAUSAS DE BLOQUEIO E INDICAÇÕES E REMÉDIOS:

AL1 black out (não é um defeito da estufa térmica) (realiza-se se tiver havido uma ausência de tensão da rede eléctrica superior a 5 segundos)

Na estufa térmica está presente a função de ‘black out’. Em caso de interrupção de energia eléctrica, com um tempo inferior a 5 segundos, a estufa térmica reinicia voltando à função anterior ao modo de desligar.

Caso este tempo seja superior, a estufa térmica posiciona-se em alarme ‘black out’, com consequente fase de arrefecimento.

Em seguida uma lista das várias possibilidades:

Estado estufa térmica antes do black out	Tempo interrupção inferior 10"	Tempo interrupção superior 10"
OFF OFF OFF
PRÉ CARREGAMENTO BLACK OUT BLACK OUT
LIGAÇÃO BLACK OUT BLACK OUT
INICIAR INICIAR STAND-BY DEPOIS REINICIAR
FUNCIONAMENTO	FUNCIONAMENTO	STAND-BY DEPOIS REINICIAR
LIMPEZA FNAL	LIMPEZA FNAL	LIMPEZA FNAL
SITAND-BY	SITAND-BY	SITAND-BY
ALARME	ALARME	ALARME
MEMÓRIA ALARME	MEMÓRIA ALARME	MEMÓRIA ALARME

AL2 sonda fumos estragada (efectuar-se quando a estufa térmica não lê a sonda)

• Termopar estragado
• Termopar desligado
- Temperatura fumos fora range de medida

AL3 hot fumos (realiza-se quando a temperatura dos fumos ultrapassa uma temperatura de segurança)

• Chaminé obstruída
• Instalação não correcta
• estufa térmica obstruída
• Carga pellet alto, controlar regulação pellet (CAT)

NOTA: a mensagem 'hot fumos' aparece quando se ultrapassa o primeiro limite de alarme a 250° mandando em modulação a estufa, apenas quando alcança os 270° a estufa térmica entra em alarme desligando-se-

AL4 aspirador avariado (realiza-se quando o motor fumos está estragado)

• Motor fumos bloqueado
• Sensor rotações avariado
• Motor fumos avariado
• Intervenção termostato motor fumos

AL5 falta de ligação (realiza-se quando em fase de ligação a temperatura dos fumos não ultrapassa o limite mínimo)

• Provável vela gasta
• Recipiente forno sujo ou demasiado pellet
• Acabou-se o pellet
• Controlar o termostato de segurança pellet (rearme automático)
• Chaminé obstruída

AL6 falta pellet (realiza-se quando acaba o pellet)

• Pellet esgotado no depósito
• Motorredutor gasto
• Conduto /parafuso sem fum obstruído
• Carga pellet baixo, controlar regulação pellet

CONSELHOS PARA POSSÍVEIS INCONVENIENTES

AL8 falta depressão (realiza-se quando não há uma tiragem suficiente no tubo de aspiração ar frio)

• Tubo de ar frio obstruído
• Pressostato avariado
• Tubo de silicone obstruído

AL9 sonda água (efectua-se quando a estufa térmica já não lê a sonda)

• Sonda água estragada
• Sonda água desligada

ALA hot água (realiza-se quando a temperatura água na caldeira é superior aos 90°)

• Verificar o circuito hidráulico
• Verificar a presença de ar no circuito
• Verificar as válvulas/torneiras do circuito
• Verificar a limpeza da estufa térmica
• Verificar a chaminé
• Contactar o CAT

FAQ

As respostas estão aqui descritas de forma sintética; para mais informações consultar as outras páginas do presente manual.

1) O que devo predispor para poder instalar a estufa térmica?

Descarga fumos de pelo menos 80 mm de diâmetro.

Tomada de ar no local de pelo menos 80 cm²

Engate de envio e recuo ao colector 3/4" G

Descarga esgostos para válvula de sobrepressão 3/4” G

Engate ara carga 34 " G

Ligação eléctrica com sistema a norma com interruptor magnetotérmico 230V+/- 10%, 50 Hz

Avaliar a divisão do circuito hidráulico primário daquele secundário.

2) Posso fazer funcionar a estufa térmica se água?

NÃO. Uma utilização sem água pode comprometer a estufa térmia

3) A estufa térmica emite ar quente?

NÃO. A maior parte do calor produzido é transferido à água.

A estufa térmica emite uma mínima quantidade no local de instalação sob forma de irradiação do vidro da lareira.

4) Posso ligar o envio e o recuo da estufa térmica directamente a um aquecedor?

Não, como para todas as caldeiras, é necessário ligar-se a um colector de onde a água depois é distribuída aos aquecedores.

5) A estufa térmica fornece também água sanitária?

É possível produzir água quente sanitária avaliando a potência da estufa térmica e o circuito hidráulico.

6) Posso descarregar os fumos da estufa térmica directamente na parede?

Não, a descarga feita bem (UNI 10683) deve alcançar o colmo do tecto, e para o bom funcionamento é necessário um trajecto vertical de pelo menos 1,5 metros, isto para evitar que, em caso de black out ou vento, se forme , mesmo se em pouca quantidade de fumo no local de instalação.

7) É necessária uma tomada de ar no local da instalação?

Sim, para um restabelecimento do ar utilizado pela estufa térmica para a combustão, o extrator fumos de facto retira o ar do local para o colocar no recipiente.

8) O que devo programar no display da estufa térmica?

A temperatura da água desejada ou a temperatura do local; a estufa térmica modulará de consequência a potência para obter ou manter.

Para sistemas pequenos é possível programar uma modalidade de trabalho que prevê desligar e acender a estufa térmica em base à temperatura da água alcançada.

9) De quanto em quanto devo limpar o recipiente?

Antes de todas as ligações com a estufa térmica desligada e fria.

10) Devo aspirar o depósito do pellet?

Sim, pelo menos uma vez por mes e quando a estufa térmica fica muito tempo sem ser utilizada.

11) Posso queimar outro combustível para além do pellet?

NÃO. A estufa térmica foi projectada para queimar pellet de madeira de 6 mm de diâmetro, qualquer outro material pode danificá-la.

CHECK LIST

A integrar com a leitura completa da ficha técnica

Posa e instalação

• Colocação em serviço efectuada pelo CAT habilitado que emitiu a garantia e o livro de manutenção
- Arear o local
- O canal de fumo / a chaminé revebe apenas a descarga da estufa térmica
- O canal de fumo apresenta: máximo 2 curvas máximo 2 metros em horizontal
- chaminé para além da zona de refluxo
- os tubos de descarga são de material apropriado (aconselhado aço inox)
- ao atravessar eventuaus materiais inflamáveis (ex. madeira) foram tomadas todas as precauções para evitar incêndios

Uso

• O pellet utilizado é de boa qualidade e não húmido
• O recipiente e o compartimento cinzas estão limpas e bem posicionados
  • A porta está bem fechada
• O recipiente está bem introduzido no compartimento apropriado

LEMBRAR-SE DE ASPIRAR O RECIPIENTE ANTES DE TODAS AS LIGAÇÕES Em caso de problemas ao acender, NÃO acender antes de ter esvaziado o recipiente do forno.
