ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IDROPOINT EDILKAMIN

GR Εγκατάσταση, χρήση και συντήρηση

Αγαπητή Κυρία / Αξιότιμε Κύριε

Σας ευχαριστούμε και σας συγχαίρουμε που επιλέξατε το προϊόν μας.

Πριν το χρησιμοποιήσετε, σας συνιστούμε να διαβάσετε προσεκτικά αυτό το έντυπο για να εκμεταλλευτείτε πλήρως και με κάθε ασφάλεια όλες τις δυνατότητες του προϊόντος.

Για περαιτέρω επεξηγήσεις ή κάλυψη αναγκών, επικοινωνήστε με το ΜΕΤΑΠΩΛΗΤΗ από τον οποίο αγοράσατε το προϊόν ή επισκεφθείτε τον ιστότοπο μας www.edilkamin.com στην κατηγορία ΚΕΝΤΡΑ ΤΕΧΝΙΚΗΣ ΕΞΥΠΗΡΕΤΗΣΗΣ.

ΣΗΜΕΙΩΣΗ

- Αφού βγάλετε το προϊόν από τη συσκευασία του, βεβαιωθείτε ότι το περιεχόμενο είναι ακέραιο και πλήρες (τηλεχειριστήριο, σύνδεσμος με γωνία και ταινία, ρόδακας, 2 μισά καπάκια από έλασμα, λαβή ανοίγματος “με κρύα χέρια”, επένδυση, φυλλάδιο εγγύησης, γάντι, CD/τεχνικό έντυπο, σπάτουλα, αφυγραντικά άλατα).

Σε περίπτωση που διαπιστώσετε κάποια ανωμαλία, απευθυνθείτε αμέσως στο μεταπωλητή από τον οποίο αγοράσατε το προϊόν και παραδώστε του ένα αντίγραφο του φυλλαδίου εγγύησης και του αποδεικτικού αγοράς.

- Θέση σε λειτουργία/δοκιμή

Θα πρέπει οπωσδήποτε να εκτελείται από το – Κέντρο Τεχνικής Εξυπηρέτησης – εξουσιοδοτημένο από την Edilkamin (KTE). Σε αντίθετη περίπτωση, ακυρώνεται η εγγύηση. Η θέση σε λειτουργία όπως περιγράφεται στο πρότυπο UNI 10683 συνιστάται σε μια σειρά εργασιών ελέγχου που θα πρέπει να πραγματοποιηθούν μετά την εγκατάσταση της σόμπας και οι οποίες αποσκοπούν στην επαλήθευση της ορθής λειτουργίας του συστήματος και της συμμόρφωσής του με τις σχετικές διατάξεις.

Μέσω του μεταπωλητή, του τηλεφωνικού αριθμού εξυπηρέτησης χωρίς χρέωση ή του ιστότοπου www.edilkamin.com μπορείτε να βρείτε την ονομασία του πλησιέστερου Κέντρου Εξυπηρέτησης.

• η εσφαλμένη εγκατάσταση, οι εργασίες συντήρησης που εκτελέστηκαν με εσφαλμένο τρόπο, η ακατάλληλη χρήση του προϊόντος δεν καθιστούν υπόλογη την κατασκευαστική εταιρία για τυχόν βλάβες που οφείλονται στη χρήση.

• ο αριθμός στο κουπόνι ελέγχου, που είναι απαραίτητος για την αναγνώριση της σόμπας, βρίσκεται :

• στο επάνω μέρος της συσκευασίας

• στο φυλλάδιο εγγύησης που βρίσκεται στο εσωτερικό του καυστήρα
• στην πινακίδα που βρίσκεται πίσω από το προϊόν,

Τα παραπάνω έντυπα θα πρέπει να φυλάσσονται μαζί με το αποδεικτικό αγοράς για την αναγνώριση του προϊόντος και θα πρέπει να κοινοποιούνται σε περίπτωση που σας ζητηθούν και να διατίθενται σε περίπτωση που πραγματοποιηθούν εργασίες συντήρησης,

- οι λεπτομέρειες που αποτυπώνονται γραφικά και γεωμετρικά είναι ενδεικτικά.

Η υπογράφουσα EDILKAMIN S.p.A. με νόμιμη έδρα στην οδό Vincenzo Monti 47 - 20123 Milano - αριθμός ΑΦΜ 00192220192

Δηλώνει υπεύθυνα ότι:

Η σόμπα καλοριφέρ pellet που αναφέρεται πιο κάτω είναι συμμορφωμένη με τον κανονισμό ΕΕ 305/2011 (CPR) και τον εναρμονισμένο κανόνα EN 14785:2006

ΣΟΜΠΑ ΜΕ ΚΑΥΣΙΜΟ ΠΕΛΕΤ, με εμπορικό σήμα ITALIANA CAMINI, με την ονομασία IDROPOINT

Αρ. ΣΕΙΡΑΣ: Αναφ. Πινακίδα χαρακτηριστικών

Δήλωση απόδοσης (DoP - EK 102): Παραπομπή στην πλακέτα δεδομένων

Επίσης δηλώνει ότι:

η σόμπα με πέλετ ξύλου IDROPOINT τηρεί τις απαιτήσεις των ευρωπαϊκών οδηγιών:

2006/95/ΕΟΚ – Οδηγία για τη Χαμηλή Τάση

2004/108/ΕΟΚ – Οδηγία για την Ηλεκτρομαγνητική Συμβατότητα

Η EDILKAMIN Α.Ε. αποποιείται κάθε ευθύνη για την κακή λειτουργία του εξοπλισμού σε περίπτωση αντικατάστασης, συναρμολόγησης και/ή τροποποίησης που δεν πραγματοποιήθηκε από το προσωπικό της EDILKAMIN χωρίς την εξουσιοδότηση της υπογράφουσας.

ΑΡΧΗ ΛΕΙΤΟΥΡΓΙΑΣ

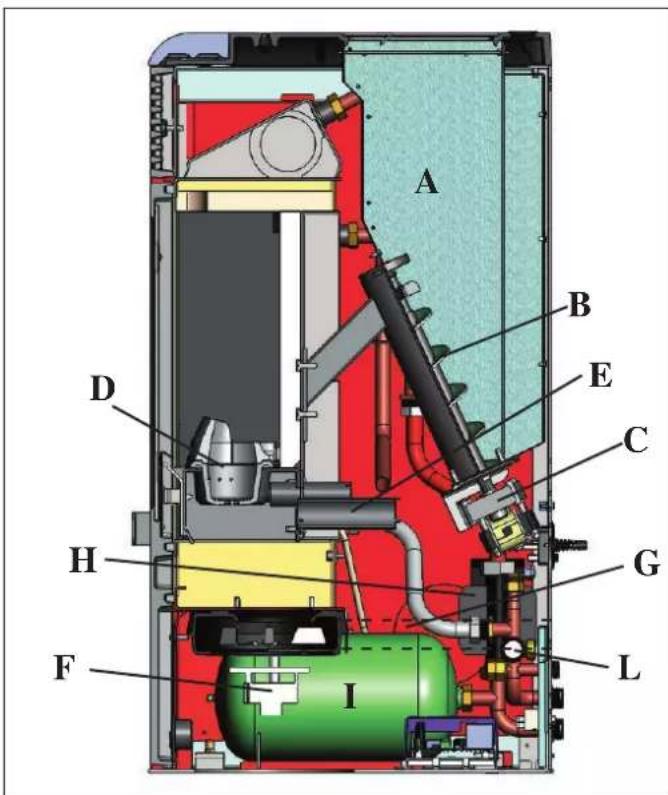

Το καύσιμο (πέλετ) μεταφέρεται από τη δεξαμενή αποθήκευσης (Α) και, με τη βοήθεια ενός κοχλία (Β) που τίθεται σε κίνηση από ένα μοτέρ με μειωτήρα στροφών (C), μεταφέρεται στο χωνευτήριο καύσης (D).

Το πέλετ ανάβει από το θερμό αέρα που παράγει η ηλεκτρική αντίσταση (Ε) και ο οποίος αναρροφάται στο χωνευτήριο με τη βοήθεια ενός βεντιλατέρ/ συστήματος απαγωγής καπναερίων (F).

Τα καπναέρια που παράγει η καύση αναρροφώνται από τον καυστήρα μέσω του ίδιου βεντιλατέρ (F), και απάγονται από το στόμιο (G), το οποίο μπορεί να συνδεθεί με ρακόρ στο πίσω μέρος, στο αριστερό πλαϊνό μέρος και στο επάνω μέρος της θερμοσόμπας (βλέπε σελ. 75).

Ο χάλυβας εστία, με την επάνω και κάτω σε Vermiculite, κλείνει μπροστά με πόρτα από κεραμικό γυαλί (για να την ανοίξετε, χρησιμοποιήστε τη λαβή "με κρύα χέρια").

Το νερό που περιέχει η θερμοσόμπα θερμαίνεται και μεταφέρεται από την αντλία (Η) που είναι ενσωματωμένη στη θερμοσόμπα, στην εγκατάσταση θέρμανσης. Η θερμοσόμπα διαθέτει ενσωματωμένο κλειστό δοχείο διαστολής (Ι) και ενσωματωμένη ανακουφιστική βαλβίδα ασφαλείας (L).

Η ποσότητα καυσίμου, η απαγωγή των καπναερίων, η τροφοδοσία με αέρα καύσης ρυθμίζονται από την ηλεκτρονική κάρτα που περιέχει το λογισμικό πρόγραμμα, ώστε η καύση να έχει υψηλή απόδοση και χαμηλό ποσοστό εκπομπών.

Η θερμοσόμπα διαθέτει μια σειριακή πρίζα για να συνδέεται με το έξτρα καλώδιο (κωδ. 640560) με μηχανισμό για το άναμμα από απόσταση (χρονοθερμοστάτες, κλπ.).

Η εξωτερική κεραμική επένδυση διατίθεται σε τρεις απο- χρώσεις: κρεμ, μπορντό και γκρίζα.

ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

To IDROPOINT ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΛΕΙΤΟΥΡΓΕΙ ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΕΑΝ ΔΕΝ ΥΠΑΡΧΕΙ ΝΕΡΟ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΟ ΑΝΑΨΕΤΕ ΚΑΤΑ ΛΑΘΟΣ "ΕΝ ΞΗΡΩ", ΘΕΤΕΤΕ ΣΕ ΚΙΝΔΥΝΟ ΤΗ ΘΕΡΜΟΣΟΜΠΑ.

TO IDROPOINT ΠΡΕΠΕΙ ΝΑ ΛΕΙΤΟΥΡΓΕΙ ΥΠΟ ΠΙΕΣΗ ΠΕΡΙΠΟΥ 1,5 BAR.

• Ο μόνος κίνδυνος που μπορεί να προκύψει από τη χρήση της σόμπας οφείλεται στη μη τήρηση των κανονισμών εγκατάστασης ή σε τυχόν άμεση επαφή με τα ηλεκτρολογικά στοιχεία υπό τάση (εσωτερικά) ή σε τυχόν επαφή με τη φωτιά και τα θερμά μέρη (τζάμι, αγωγοί, έξοδος θερμού αέρα) ή στην εισαγωγή ξένων σωμάτων στο εσωτερικό της εγκατάστασης.

- Σε περίπτωση μη λειτουργίας των εξαρτημάτων, η σόμπα διαθέτει μηχανισμούς ασφαλείας που εγγυώνται το σβήσιμό της, που θα πρέπει να σύμβεί απρόσκοπτα χωρίς δική σας παρέμβαση.

• Για να λειτουργεί κανονικά, η σόμπα θα πρέπει να εγκατασταθεί σύμφωνα με τις οδηγίες που παραθέτει το παρόν έντυπο ενώ κατά τη λειτουργία της δεν θα πρέπει να ανοίγεται η πόρτα: πράγματι, η καύση γίνεται με αυτόματο τρόπο και δεν χρειάζεται καμία παρέμβαση εκ μέρους σας.

• Να χρησιμοποιείτε ως καύσιμο μόνο πέλετ ξύλου διαμ. 6 χιλ.

- Σε καμία περίπτωση δεν θα πρέπει να εισάγονται ξένα σώμα- τα στον καυστήρα ή στη δεξαμενή.

• Για τον καθαρισμό του καπναγωγού (αγωγός που συνδέει το άνοιγμα εξόδου των καπναερίων με την καπνοδόχο) δεν θα πρέπει να χρησιμοποιούνται εύφλεκτα προϊόντα.

• Τα μέρη του καυστήρα και της δεξαμενής θα πρέπει να αναρροφωνται μόνο EN ΨΥΧΡΩ.

• Το τζάμι θα πρέπει να καθαρίζεται ΕΝ ΨΥΧΡΩ με ένα πανί βρεγμένο με το κατάλληλο προϊόν.

• Μην καθαρίζετε εν θερμώ.

• Βεβαιωθείτε ότι η τοποθέτηση και το άναμμα της σόμπας θα γίνει από το εξουσιοδοτημένο ΚΤΕ (κεντρο τεχνικής εξυπηρέτησης) ης Edilkamin σύμφωνα με τις οδηγίες του παρόντος εντύπου, απαραίτητοι όροί για την ενεργοποίηση της εγγύησης.

• Κατά τη λειτουργία της σόμπας, οι σωλήνες απαγωγής καπναερίων και η πόρτα φθάνουν σε υψηλές θερμοκρασίες (μην αγγίζετε τίποτα χωρίς να φοράτε το ειδικό γάντι).

- Μην αφήνετε αντικείμενα που δεν είναι ανθεκτικά στη θερμότη- τα πολύ κοντά στη σόμπα.

- Μην χρησιμοποιείτε ΠΟΤΕ υγρά καύσιμα για να ανάψετε τη σόμπα ή για να δυναμώσετε τη φωτιά.

- Μην φράζετε τα ανοίγματα για τον αερισμό στο χώρο όπου έχει τοποθετηθεί η σόμπα, ούτε τις εισόδους αέρα στην ίδια τη σόμπα

- Μην βρέχετε τη σόμπα, μην πλησιάζετε στα ηλεκτρολογικά μέρη με βρεγμένα χέρια.

- Μην τοποθετείτε συστολές στους σωλήνες απαγωγής των καπναερίων.

• Η σόμπα πρέπει να τοποθετηθεί σε χώρους κατάλληλους για την πρόληψη του πυρός και οι οποίοι εξυπηρετούνται από όλα τα σχετικά συστήματα (τροφοδοσία και απαγωγή) που απαιτεί ο εξοπλισμός για μια σωστή και ασφαλή λειτουργία.

- Σε περίπτωση που αποτύχετε να ανάψετε τη σόμπα, MHN επιχειρήσετε να την ξανανάψετε προτού αδειάσετε το χωνευτήριο.

• ΠΡΟΣΟΧΗ: ΤΟ ΠΕΛΕΤ ΠΟΥ ΑΦΑΙΡΕΙΤΑΙ ΑΠΟ ΤΟ ΧΩΝΕΥΤΗΡΙΟ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΤΟΠΟΘΕΤΕΙΤΑΙ ΜΕΣΑ ΣΤΗ ΔΕΞΑΜΕΝΗ.

ΔΙΑΣΤΑΣΕΙΣ

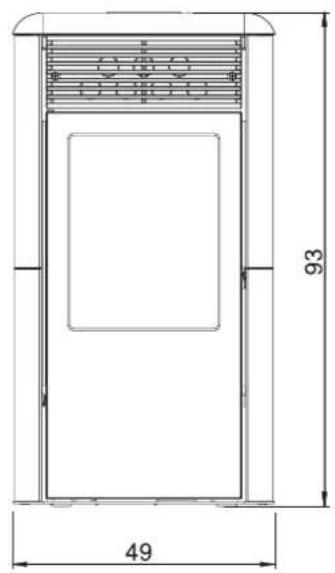

ΜΠΡΟΣΤΙΝΟ ΜΕΡΟΣ

93 49

ΠΙΣΩ ΜΕΡΟΣ

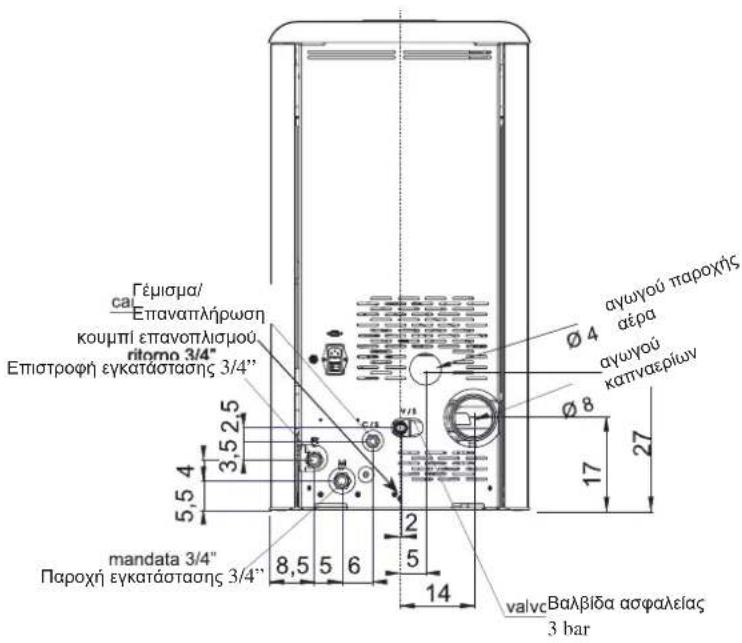

Γέμισμα/ ca Επαναπλήρωση κουμπί επανοπλισμού ritorno 3/4" Επιστροφή εγκατάστασης 3/4" 3,5 2,5 5,5 4 mandata 3/4" Παροχή εγκατάστασης 3/4" 8,5 5 6 2 5 14 valvc Balβίδα ασφαλείας 3 bar 17 27 Ø 4 ayωγού παροχής αέρα ayωγού κατναερίων Ø 8 14

ΠΛΑΪΝΟ ΜΕΡΟΣ

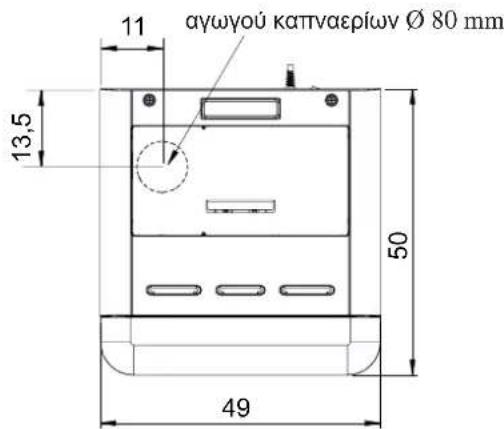

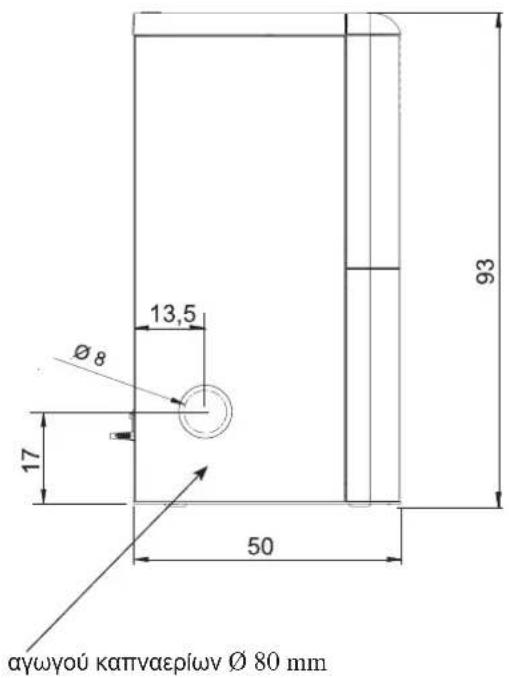

13,5 Ø 8 17 50 93 αγωγού καπναερίων Ø 80 mm

ΣΧΕΔΙΟ

11 aywyou kattvaepiow Ø 80 mm 13,5 50 49

ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΥΣΚΕΥΕΣ

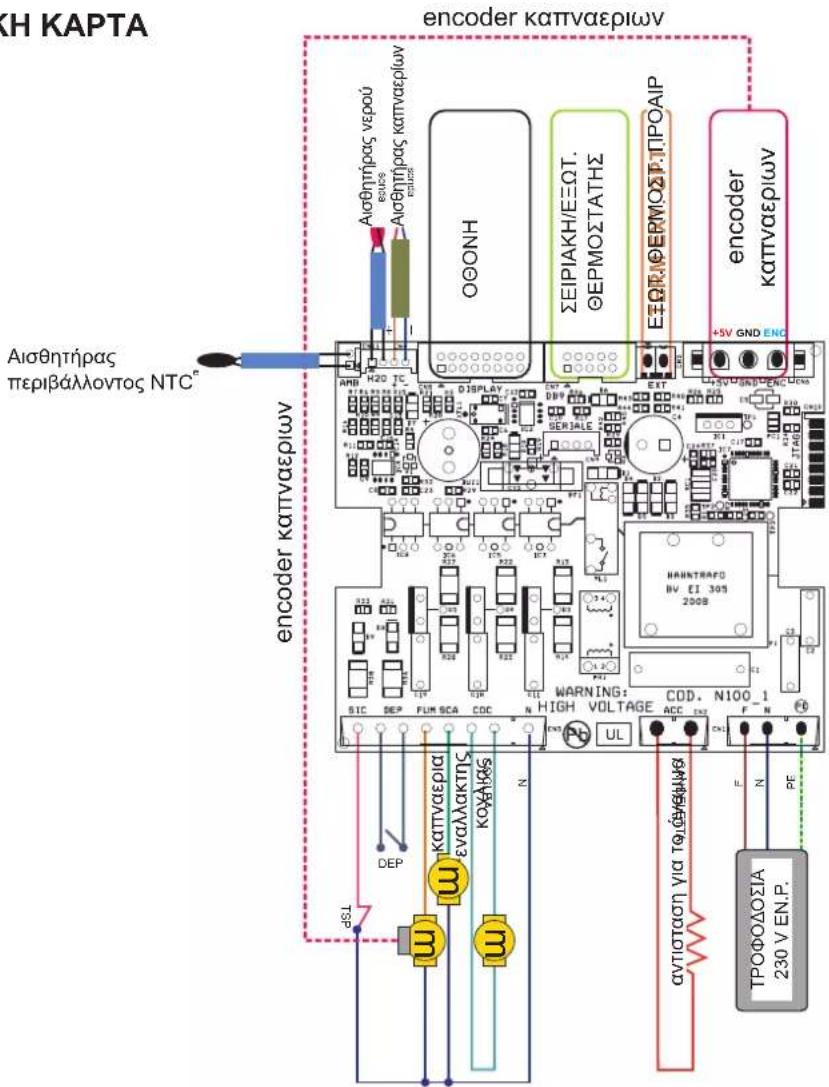

ΗΛΕΚΤΡΟΝΙΚΗ ΚΑΡΤΑ

KH KAPTA encoder kattvaεριων Αισθητήρας νερού Επίους Αισθητήρας kattvaεριων Αισθητήρας κατηναεριων ΟΘΟΝΗ ΣΕΙΡΙΑΚΗ/ΕΞΩΤ. ΘΕΡΜΟΣΤΑΤΗΣ ΕΞΩΓ.ΘΕΡΜΟΣΤ.ΠΡΟΑΙΡ encoder kattvaεριων +5V GND ENC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC ADC CDC N100_1 HIGH VOLTAGE ACC EN2 UL DEP KATTVAΕΡΙΑ Εναλλακτής ΚΟΧΑΥΒΩΣ N TEJP ANTIAATON YIA TOLENGAΕΡΙΑ TPOΦΟΔΟΣΙΑ 230 V EN.P. EN 1 N PE

ΣΕΙΡΙΑΚΗ ΘΥΡΑ

Στη σειριακή έξοδο RS232 με το αντίστοιχο καλωδιάκι (κωδ. 640560) μπορείτε να ζητήσετε από το ΚΤΕ (Κέντρο τεχνικής εξυπηρέτησης) να εγκαταστήσει ένα επιπλέον καλώδιο για τον έλεγχο της διαδικασίας ανάμματος και σβησίματος, π.χ. ένα θερμοστάτη περιβάλλοντος.

Η σειριακή έξοδος βρίσκεται μέσα στη θερμοσόμπα, στο αριστερό μέρος.

ΡΥΘΜΙΣΤΙΚΟΣ ΣΥΣΣΩΡΕΥΤΗΣ

Στην ηλεκτρονική κάρτα υπάρχει ένας ρυθμιστικός συσσωρευτής (τύπου CR 2032 των 3 Volt).

Σε περίπτωση κακής λειτουργίας του, δεν θεωρείται ελάττωμα του προϊόντος αλλά οφείλεται στη φυσιολογική φθορά του.

Για περισσότερες πληροφορίες, επικοινωνήστε με το ΚΤΕ (κέντρο τεχνικής εξυπηρέτησης) που άναψε τη σόμπα την πρώτη φορά.

ΜΗΧΑΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

• ΘΕΡΜΟΣΤΟΙΧΕΙΟ:

βρίσκεται στο σύστημα απαγωγής των καπναερίων και ανιχνεύει τη θερμοκρασία του.

Ανάλογα με τις παραμέτρους που έχουν οριστεί, ελέγξτε τις φάσεις ανάμματος, λειτουργίας και σβησίματος της σόμπας.

• ΠΡΕΣΟΣΤΑΤΗΣ Ή ΔΙΑΦΟΡΙΚΟ:

Βρίσκεται στην περιοχή αναρρόφησης των καπναερίων, παρεμβαίνει σε περίπτωση που ανιχνεύσει προβλήματα υποπίεσης στο κύκλωμα των καπναερίων (π.χ.: η καπνοδόχος έχει φράξει).

• ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ:

Παρεμβαίνει σε περίπτωση που η θερμοκρασία στο εσωτερικό της σόμπας είναι πολύ υψηλή.

Εμποδίζει τη φόρτωση πέλετ και συνεπώς προκαλεί το σβήσιμο της σόμπας.

• ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΝΕΡΟ:

Παρεμβαίνει σε περίπτωση που η θερμοκρασία του νερού στο εσωτερικό της θερμοσόμπας είναι πολύ υψηλή.

Εμποδίζει τη φόρτωση πέλετ και συνεπώς προκαλεί το σβήσιμο της θερμοσόμπας.

Επανοπλίστε χειροκίνητα από το κουμπί που βρίσκεται πίσω από τη θερμοσόμπα (βλέπε σελ. 70).

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΘΕΡΜΟΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Ονομαστική ισχύς	11,5	kW
Ονομαστική ισχύς στο νερό	8,3	kW
Απόδοση ονομαστικής ισχύος	90,1	%
Εκπομπή CO (13% O_2 )	0,013	%
Μέγιστη πίεσηw	2	bar
Πίεση κατά τη λειτουργία	1,5	bar
Θερμοκρασία καυσαερίων	140	°C
Ελάχιστος ελκυσμός	12	Pa
Ελάχ/μέγ αυτονομία	5 / 18	ώρες
Ελάχ/μεγ κατανάλωση καυσίμου	0,8 / 2,7	κιλά/ώρα
Χωρητικότητα δεξαμενής	14	κιλά
Θερμαινόμενος όγκος *	300	m^3
Βάρος μαζί με τη συσκευασία	142	κιλά
Διάμετρος αγωγού καπναερίων (αρσενικό)	80	χιλ
Διάμετρος αγωγού παροχής αέρα (αρσενικό)	40	χιλ

* Ο θερμαινόμενος όγκος υπολογίζεται βάσει της μόνωσης της οικίας σύμφωνα με το Ν. 10/91 και τις ακόλουθες τροποποιήσεις και βάσει των απαιτήσεων σε θερμότητα 33 Kcal/m³.
* Είναι σημαντικό να συνυπολογίζετε και τη θέση της σόμπας εντός του χώρου που επιθυμείτε να θερμάνετε.

ΣΗΜΕΙΩΣΗ

1) λάβετε υπόψη ότι εξωτερικές συσκευές ενδέχεται να προκαλέσουν παρεμβολές στη λειτουργία της ηλεκτρονικής κάρτας.
2) προσοχή: τυχόν εργασίες σε εξαρτήματα που βρίσκονται υπό τάση, εργασίες συντήρησης και/ή επαλήθευσης πρέπει να πραγματοποιούνται από εξειδικευμένο προσωπικό.

(Πριν προχωρήσετε σε τυχόν εργασίες συντήρησης, αποσυνδέστε το προϊόν από την πρίζα του δικτύου παροχής ηλεκτρικού ρεύματος)

ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Τροφοδοσία	230Vac +/- 10% 50 Hz
Μέση απορροφούμενη ισχύς	150 W
Απορροφούμενη ισχύς κατά το άναμμα	400 W
Προστασία στην ηλεκτρονική κάρτα * Ασφάλεια F4	AL, 250 Vac

Τα παραπάνω στοιχεία είναι ενδεικτικά.

Η εταιρία EDILKAMIN Α.Ε. διατηρεί το δικαίωμα να τροποποιήσει χωρίς προειδοποίηση τα προϊόντα σύμφωνα με την αδιαφιλονίκητη κρίση της.

ΜΗΧΑΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ ΚΑΙ ΚΑΤΑΓΡΑΦΗ ΘΕΡΜΟΚΡΑΣΙΑΣ

Θερμοστοιχείο καπναερίων

Βρίσκεται στο σύστημα απαγωγής των καπναερίων και διαβάζει τη θερμοκρασία του.

Ρυθμίζει το στάδιο ανάμματος και σε περίπτωση που υπάρχει πολύ χαμηλή ή πολύ υψηλή θερμοκρασία θέτει σε λειτουργία τη φραγή.

Διαφορικός πρεσοστάτης

Σβήνει τη θερμοσόμπα διακόπτοντας την τροφοδοσία του καύσιμου πέλετ σε περίπτωση που ανοίξει η πόρτα, ή εάν έχει φράξει η καπνοδόχος, ή εάν οι τσιμούχες έχουν υποστεί μεγάλη φθορά, ή σε περίπτωση που δεν έχει πραγματοποιηθεί έκτακτος καθαρισμός της θερμοσόμπας.

Θερμοστάτης ασφαλείας του κοχλία

Βρίσκεται κοντά στη δεξαμενή πέλετ και διακόπτει την ηλεκτρική τροφοδοσία στον κινητήρα με μειωτήρα στροφών εάν η θερμοκρασία που καταγράφει είναι πολύ υψηλή.

Αισθητήρας ανάγνωσης της θερμοκρασίας νερού

Διαβάζει τη θερμοκρασία που έχει το νερό στη θερμοσόμπα, στέλνει την πληροφορία στην κάρτα προκειμένου να διαχειριστεί τη διακύμανση ισχύος της θερμοσόμπας. Σε περίπτωση που η θερμοκρασία είναι πολύ υψηλή, θέτει σε λειτουργία τη φραγή.

Θερμοστάτης ασφαλείας σε περίπτωση υπέρβασης θερμοκρασίας στο νερό με χειροκίνητο επανοπλισμό

Διαβάζει τη θερμοκρασία του νερού στη θερμοσόμπα. Σε περίπτωση που η θερμοκρασία είναι πολύ υψηλή, διακόπτει την ηλεκτρική τροφοδοσία στον κινητήρα με μειωτήρα στροφών.

Σε περίπτωση που τεθεί σε λειτουργία ο θερμοστάτης ασφαλείας, θα πρέπει να επανοπλιστεί χειροκίνητα από το διακόπτη που βρίσκεται πίσω από τη θερμοσόμπα.

Ανακουφιστική βαλβίδα

Όταν η πίεση φτάσει στην τιμή που αναγράφεται στην πινακίδα χαρακτηριστικών, εκκενώνει το νερό που περιέχει η εγκατάσταση και συνεπώς χρειάζεται να γεμίσει και πάλι.

ΠΡΟΣΟΧΗ!!!! Μην ξεχάσετε να πραγματοποιήσετε την ένωση με το αποχετευτικό σύστημα.

Μανόμετρο

Στο πίσω μέρος της θερμότητας σόμπα και σάς δίνει τη δυνατότητα να διαβάσετε την πίεση του νερού στη θερμοσόμπα. Όταν λειτουργεί η θερμοσόμπα, η συνιστώμενη πίεση είναι 1 bar.

ΣΕ ΠΕΡΙΠΤΩΣΗ ΦΡΑΓΗΣ, Η ΘΕΡΜΟΣΟΜΠΑ ΕΜΦΑΝΙΖΕΙ ΣΤΗΝ ΟΘΟΝΗ ΤΗΝ ΑΙΤΙΑ ΚΑΙ ΑΠΟΘΗΚΕΥΕΙ ΣΤΗ ΜΝΗΜΗ ΤΟ ΣΥΜΒΑΝ.

E3APTHMATA

Αντίσταση

Προκαλεί την ενεργοποίηση της καύσης πέλετ. Παραμένει αναμμένη μέχρι να ανάψει η φλόγα.

Σύστημα απαγωγής καπναερίων

"Ωθεί" τα καπναέρια στην καπνοδόχο και έλκει από αναρρόφηση αέρα για την καύση.

Μοτέρ με μειωτήρα στροφών

Ενεργοποιεί τον κοχλία και έτσι του επιτρέπει να μεταφέρει το πέλετ από τη δεξαμενή στο χωνευτήριο.

Αντλία (κυκλοφορητή)

"Ωθεί" το νερό προς την εγκατάσταση θέρμανσης.

Κλειστό δοχείο διαστολής

"Απορροφά" τις διακυμάνσεις όγκου του νερού που περιέχει η θερμοσόμπα που οφείλονται στη θέρμανση.

!Θα πρέπει ένας θερμοτεχνικός να αξιολογήσει εάν χρειάζεται να μπει συμπληρωματικά στο δοχείο που υπάρχει ήδη ένα άλλο δοχείο, ανάλογα με το συνολικό όγκο νερού που περιέχει η εγκατάσταση!

Βαλβίδες εξαερισμού:

Βρίσκονται στο επάνω μέρος και επιτρέπουν τον “εξαερισμό” του αέρα που πιθανώς να υπάρχει κατά το γέμισμα της θερμοσόμπας με νερό (βλέπε σελ. 79).

Σχετικά με όσα δεν αναφέρονται ρητώς, σε κάθε χώρα συμβουλευθείτε τους τοπικούς κανονισμούς. Στην Ιταλία, συμβουλευθείτε το πρότυπο UNI 10683, καθώς και ενδεχόμενες υποδείξεις των περιφερειών ή των περιφερειακών δημόσιων φορέων υγείας.

Σε περίπτωση εγκατάστασης του εξοπλισμού σε πο- λυκατοικία, να ζητήσετε προηγουμένως τη σύμφωνη γνώμη του διαχειριστή.

ΕΠΑΛΗΘΕΥΣΗ ΣΥΜΒΑΤΟΤΗΤΑΣ ΜΕ ΤΙΣ ΆΛΛΕΣ ΣΥΣΚΕΥΕΣ

Η σόμπα ΔΕΝ πρέπει να εγκαθίσταται στον ίδιο χώρο όπου βρίσκονται συστήματα απαγωγής καπνού, εξοπλισμοί θέρμανσης τύπου Β, και άλλοι εξοπλισμοί που ενδέχεται να θέσουν σε κίνδυνο τη σωστή λειτουργία της σόμπας. Βλέπε πρότυπο UNI 10683.

ΕΠΑΛΗΘΕΥΣΗ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΔΕΣΗΣ (τοποθετήστε το ρευματολήπτη σε ένα σημείο όπου έχετε εύκολη πρόσβαση)

Η σόμπα διαθέτει ένα καλώδιο ηλεκτρικής σύνδεσης σε πρίζα παροχής ηλεκτρικού ρεύματος 230V 50 Hz, κατά προτίμηση που να διαθέτει μαγνητοθερμικό διακόπτη. Σε περίπτωση που η πρίζα δεν βρίσκεται σε σημείο όπου έχετε εύκολη πρόσβαση, φροντίστε να προσθέσετε ένα μηχανισμό διακοπής της τροφοδοσίας (διακόπτη) στη σόμπα (μέριμνα του χρήστη). Διακυμάνσεις τάσης που υπερβαίνουν το 10% ενδέχεται να θέσουν σε κίνδυνο τη λειτουργία της σόμπας. Ο ηλεκτρικός εξοπλισμός πρέπει να είναι σύμφωνος με το νόμο. Ειδικότερα, επαληθεύστε την αποδοτικότητα του κυκλώματος γείωσης. Η γραμμή τροφοδοσίας πρέπει να έχει την κατάλληλη διατομή για την ισχύ της σόμπας. Σε περίπτωση που το κύκλωμα γείωσης δεν επαρκεί θα προκαλέσει κακή λειτουργία της σόμπας για την οποία δεν ευθύνεται η Edilkamin.

ΑΝΤΙΠΥΡΙΚΕΣ ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Η σόμπα μπορεί να τοποθετηθεί κατευθείαν σε τοίχους από τούβλα και/ή γυψοσανίδα.

Σε περίπτωση που οι τοίχοι είναι εύφλεκτοι (π.χ. από ξύλο) θα χρειαστεί να μονώσετε τον τοίχο με άκαυστο υλικό.

Πρέπει υποχρεωτικά να μονώσετε με κατάλληλο τρόπο τον αγωγό απαγωγής των καπναερίων επειδή φτάνει σε πολύ υψηλές θερμοκρασίες. Όλα τα στοιχεία που είναι εύφλεκτα και/ή ευαίσθητα στη θερμότητα και βρίσκονται κοντά στη σόμπα θα πρέπει να τοποθετηθούν σε απόσταση τουλάχιστον 20 εκατοστών μακριά από τη σόμπα ή θα πρέπει να μονωθούν με μονωτικό και άκαυστο υλικό. Σε κάθε περίπτωση, μπροστά από τη σόμπα δεν θα πρέπει να τοποθετούνται στοιχεία σε απόσταση μικρότερη των 80 εκατοστών γιατί βρίσκονται στο πεδίο άμεσης ακτινοβολίας του καυστήρα.

ПАРОХН АЕРА

Είναι απαραίτητο να τοποθετήσετε πίσω από τη σόμπα έναν αγωγό παροχής αέρα που θα καταλήγει στον εξωτερικό χώρο, με ελάχιστη ωφέλιμη διατομή 80 cm², που θα εγγυάται επαρκή τροφοδοσία με αέρα στην καύση.

ΑΠΑΓΩΓΗ ΚΑΠΝΑΕΡΙΩΝ

Το σύστημα απαγωγής των καπναερίων θα πρέπει να είναι ένα και μοναδικό για ολόκληρο τον εξοπλισμό της σόμπας (δεν επιτρέπεται να τοποθετηθούν συστήματα απαγωγής στην καπνοδόχο μαζί με άλλους μηχανισμούς).

Η απαγωγή των κατναερίων γίνεται από την οπή διαμέτρου 8 εκατ. εξόδου στο πίσω μέρος, στη δεξιά/αριστερή πλευρά ή και πιο ψηλά. Ο αγωγός απαγωγής κατναερίων θα πρέπει να συνδέεται με το εξωτερικό περιβάλλον με αγωγούς από ατσάλι και πιστοποίηση ΕΝ 1856. Ο αγωγός θα πρέπει να είναι ερμητικά σφραγισμένος. Για τη στεγανότητα των αγωγών και για την ενδεχόμενη μόνωσή τους πρέπει απαραίτητα να χρησιμοποιήσετε υλικά που είναι ανθεκτικά στις υψηλές θερμοκρασίες (σιλικόνη ή μαστίχη για υψηλές θερμοκρασίες). Σε περίπτωση που στην κατασκευή υπάρχει οριζόντιο τμήμα, το μήκος του δεν θα πρέπει να υπερβαίνει τα 2 μέτρα. Επίσης, ο μέγιστος αριθμός καμπιλών που μπορείτε να χρησιμοποιήσετε στην κατασκευή με μέγιστο πλάτος 90° (σε σχέση με το οριζόντιο τμήμα) είναι δύο.Είναι απαραίτητο (εάν η απαγωγή δεν καταλήγει σε μια κατνοδόχο) να προσθέσετε ένα κάθετο τμήμα και ένα αντιανεμικό τερματικό (καπέλο προστασίας) (αναφορά στο πρότυπο UNI 10683) Εάν ο καπναγωγός βρίσκεται στο εξωτερικό μέρος θα πρέπει να μονωθεί κατάλληλα. Εάν ο καπναγωγός καταλήγει σε κατνοδόχο, η καπνοδόχος αυτή θα πρέπει να είναι κατάλληλη για στερεά καύσιμα και εάν η διάμετρός της ξεπερνά τα 150 χιλ, πρέπει απαραίτητα να την διασωληνώσετε με αγωγούς από κατάλληλα υλικά και με κατάλληλη διατομή (π.χ. από απσάλι διαμέτρου 80 χιλ.). Όλα τα τμήματα του καπναγωγού θα πρέπει να μπορούν να ελέγχονται εύκολα. Οι απολήξεις της καπνοδόχου και οι καπναγωγοί στους οποίους συν δέονται οι συσκευές που χρησιμοποιούν στέρεα καύσιμα θα πρέπει να καθαρίζονται τουλάχιστον μία φορά το χρόνο (ελέγξτε εάν στη χώρα σας υπάρχει σχετικός κανονισμός). Η μη εκτέλεση τακτικού ελέγχου και καθαρισμού των στοιχείων αυξάνει την πιθανότητα να ξεσπάσει πυρκαγιά στην απόληξη της καπνοδόχου. Σε αυτήν την περίπτωση, ακολουθήστε τις παρακάτω οδηγίες: μην σβήσετε την πυρκαγιά με νερό, αδειάστε τη δεξαμενή από τα πέλετ. Απευθυνθείτε σε εξειδικευμένο προσωπικό πριν θέσετε ξανά σε κίνηση το μηχάνημα.

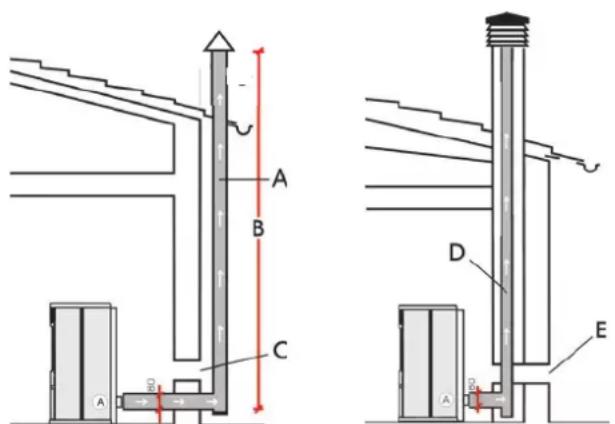

ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΠΕΡΙΠΤΩΣΕΙΣ

Eik. 1 Eik. 2

A: καπνοδόχος από ατσάλι με μόνωση
B: ελάχιστο ύψος 1,5 μέτρο και σε κάθε περίπτωση πάνω από το γείσο της οροφής
C-E: παροχή αέρα από το εξωτερικό περιβάλλον (ελάχιστη διατομή διέλευσης 80cm²)
D: καπνοδόχος από ατσάλι, εσωτερική της καπνοδόχου που υπάρχει στον τοίχο.

ΑΠΟΛΗΞΗ ΚΑΠΝΟΔΟΧΟΥ

Τα βασικά χαρακτηριστικά της είναι τα εξής:

• εσωτερική διατομή στη βάση ίση με εκείνη της καπνοδόχου
• διατομή εξόδου όχι μικρότερη από τη διπλάσια διατομή της καπνοδόχου
• τοποθέτηση σε μέρος που είναι πλήρως εκτεθειμένο στον άνεμο, πάνω από την κορυφή της οροφής και μακριά από τις περιοχές αντίστροφης ροής.

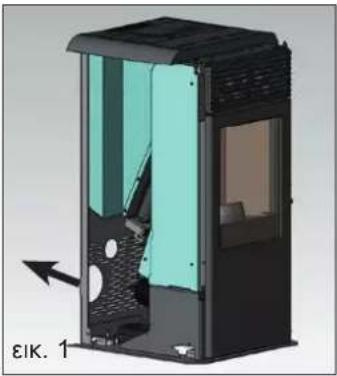

ΕΓΚΑΤΑΣΤΑΣΗ

η θερμοσόμπα IDROPOINT διαθέτει όλες τις απαραίτητες ρυθμίσεις για τη σύνδεση του σωλήνα εξόδου των κατναερίων από επάνω, από πίσω και από αριστερά. κατά την παράδοση, η θερμοσόμπα είναι ήδη προρρυθμισμένη για την έξοδο του σωλήνα κατναερίων στο πίσω μέρος (εικ. 1).

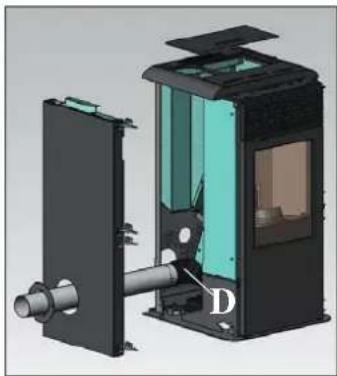

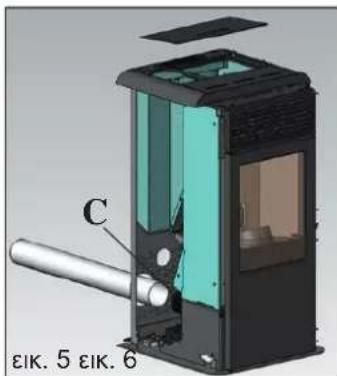

ΓΙΑ ΝΑ ΣΥΝΔΕΣΕΤΕ ΜΕ ΟΠΟΙΟΝΔΗΠΟΤΕ ΤΡΟΠΟ ΤΟ ΣΩΛΗΝΑ ΕΞΟΔΟΥ ΤΩΝ ΚΑΠΝΑΕΡΙΩΝ ΜΕ ΤΗΝ ΚΑΠΝΟΔΟΧΟ, ΠΡΕΠΕΙ ΠΡΩΤΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΤΟ ΑΡΙΣΤΕΡΟ ΠΛΑΪΝΟ ΜΕΡΟΣ.

B B1 εIK. 3

Για να πραγματοποιήσετε τις συνδέσεις ακολουθήστε τις παρακάτω οδηγίες:

• ξεσφίγξτε (περίπου 15 χιλ) τις δύο βίδες που βρίσκονται στο επάνω μέρος της σόμπας από χυτοσίδηρο κάτω από το καπάκι από έλασμα (α - εικ. 2).

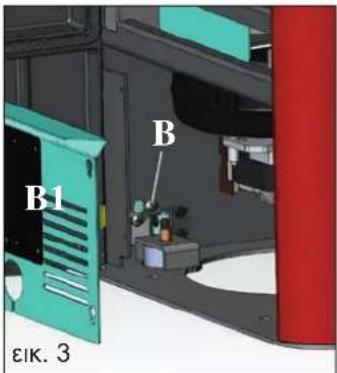

• Ανοίξτε την πόρτα και αφαιρέστε το γαλβανιζέ πάνελ (Β1 - εικ. 3).

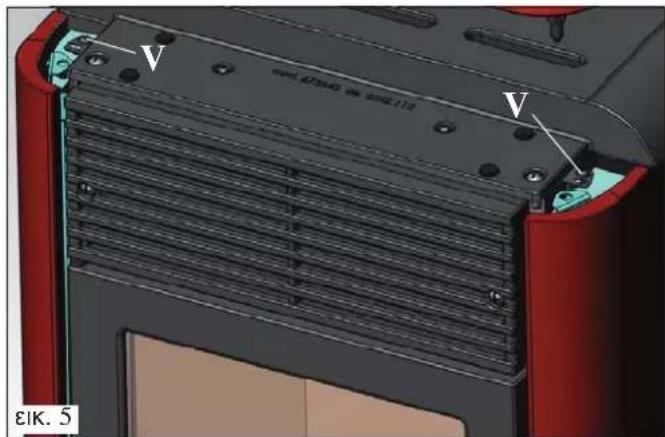

• Βγάζουμε τη βίδα που βρίσκεται πάνω στο καπάκι (V- σχ.5 σελ. 76).
• ξεσφίγξτε τις βίδες που βρίσκονται στο κάτω/μπροστινό μέρος στο δεξί και στο αριστερό πλαϊνό μέρος (b -εικ. 3).

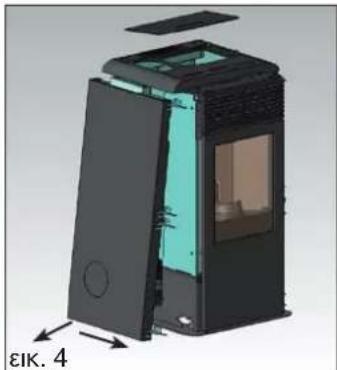

• αποσυναρμολογήστε το αριστερό μεταλλικό πλαϊνό μέρος και μετακινήστε το κατά 2 εκατ. προς το μπροστινό μέρος της θερμοσόμπας και βγάλτε το πρώτα από κάτω και μετά περάστε το κάτω από το επάνω μέρος για να το βγάλετε έξω (εικ. 4).

Σε αυτό το σημείο επιλέξτε με ποιον τρόπο πρέπει να συνδέσετε το σωλήνα εξόδου των καπναερίων.

C εικ. 5 εικ. 6

ΣΥΝΔΕΣΗ ΤΗΣ ΕΞΟΔΟΥ ΚΑΠΝΑΕΡΙΩΝ ΑΠΟ ΤΟ ΠΙΣΩ ΜΕΡΟΣ

Συνδέστε τον πίσω σωλήνα εξόδου καπναερίων (δεν παρέχεται) στην οπή του περικόχλιου καπναερίων (C- εικ. 5) με το κολάρο που σας παρέχεται. Σε αυτήν την περίπτωση αρκεί να περάσετε το σωλήνα εξόδου των καπναερίων (δεν παρέχεται) από την τρύπα που υπάρχει στο κάτω μέρος της πλάτης από έλασμα (εικ. 5).

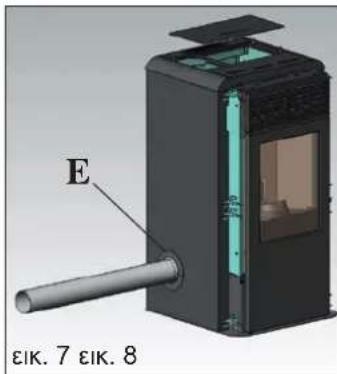

ΣΥΝΔΕΣΗ ΤΗΣ ΕΞΟΔΟΥ ΚΑΠΝΑΕΡΙΩΝ ΣΤΟ ΑΡΙΣΤΕΡΟ ΠΛΑΪΝΟ ΜΕΡΟΣ

Τοποθετήστε τη γωνία του ракόρ με το κολάρο που σας παρέχονται στην οπή του περικόχλιου καπναερίων (D - εικ. 6). Συνδέστε τον πλαϊνό σωλήνα εξόδου των καπναερίων (δεν παρέχεται) στη γωνία του ракόρ που αναφέρεται παραπάνω. Αφαιρέστε το διάφραγμα που έχει αποκοπεί από το πλαϊνό μέρος από έλασμα για να μπορέσει να περάσει ο σωλήνας εξόδου των καπναερίων (δεν παρέχεται) (εικ. 6). Για να ολοκληρώσετε την εργασία, στερεώστε το ρόδακα κλεισίματος που σας παρέχεται (E - εικ. 7) με τις βίδες που σας παρέχονται, αφού πρώτα επανατοποθετήσετε το μεταλλικό πλαϊνό μέρος.

ΣΗΜΕΙΩΣΗ: ο ρόδακας και το πλαϊνό μέρος από έλασμα θα πρέπει να στερεωθούν αφού πρώτα έχει στερεωθεί οριστικά η καπνοδόχος

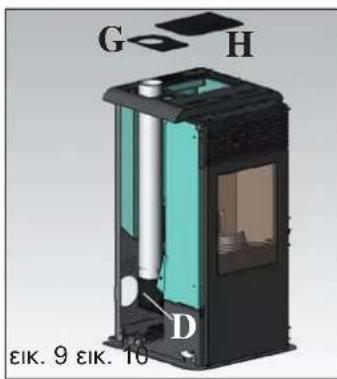

ΣΥΝΔΕΣΗ ΤΗΣ ΕΞΟΔΟΥ ΚΑΠΝΑΕΡΙΩΝ ΑΠΟ ΤΟ ΕΠΑΝΩ ΜΕΡΟΣ

τοποθετήστε τη γωνία του ракόρ με το κολάρο που σας παρέχονται στην οπή του περικόχλιου καπναερίων (D - εικ. 8). συνδέστε το σωλήνα εξόδου των καπναερίων (δεν παρέχεται) στη γωνία του ракόρ που αναφέρεται παραπάνω. σε αυτήν την περίπτωση είναι απαραίτητο να χρησιμοποιήσετε τα δύο μισά καπάκια από έλασμα που σας παρέχονται (g - h - εικ. 9), αντί για το ολόκληρο καπάκι από έλασμα, και να αφαιρέσετε τελείως τη γαλβανισμένη τάπα (i - εικ. 8). αφαιρέστε το διάφραγμα από το μισό καπάκι από έλασμα (g - εικ.9) για να μπορέσει να περάσει ο σωλήνας. ΕΦΟΣΟΝ ΟΛΟΚΛΗΡΩΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ ΣΥΝΔΕΣΗΣ ΤΟΥ ΣΩΛΗΝΑ ΕΞΟΔΟΥ ΤΩΝ ΚΑΠΝΑΕΡΙΩΝ ΣΤΗΝ ΚΑΠΝΟΔΟΧΟ, ΕΠΑΝΑΤΟΠΟΘΕΤΗΣΤΕ ΤΟ ΑΡΙΣΤΕΡΟ ΜΕΤΑΛΛΙΚΟ ΠΛΑΪΝΟ ΜΕΡΟΣ ΚΑΙ ΣΤΗ ΣΥΝΕΧΕΙΑ ΤΟΠΟΘΕΤΗΣΤΕ ΤΗΝ ΕΠΕΝΔΥΣΗ (ΒΛΕΠΕ ΣΕΛ 76).

G H D ε1k. 9 ε1k. 10

Η σόμπα σάς παραδίδεται με τα μεταλλικά πλαϊνά τμήματα (Α-Β) και τους μεταλλικούς σφιγκτήρες για τη στερέωση των μικρών κεραμικών πλαϊνών τμημάτων (D) που έχουν ήδη συναρμολογηθεί επάνω στη σόμπα. Αντιθέτως, τα παρακάτω εξαρτήματα βρίσκονται σε ξεχωριστές συσκευασίες.

• 4 μπροστινά κεραμικά πλαϊνά τμήματα (C)

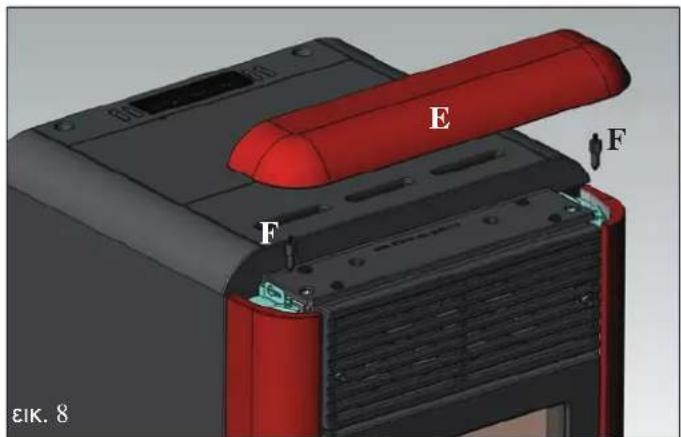

• 1 κεραμικό ένθετο για το επάνω μέρος (Ε)
• 2 πείροι για το κεντράρισμα του κεραμικού ένθετου (F)
• 8 βίδες με σαγρέ κεφάλι Μ4 (Χ)
• 8 ροδέλες ∅ 4

Συναρμολογήστε τα εξαρτήματα σύμφωνα με τις παρακάτω οδηγιες:

Eik. 1/2/3

Βγάλτε από τη σόμπα τους δύο μεταλλικούς σφιγκτήρες που στερεώνουν τα κεραμικά πλαϊνά τμήματα (D) τραβώντας τους από κάτω προς τα πάνω για περίπου 3 εκ. Τοποθετήστε στο πίσω μέρος των μπροστινών κεραμικών πλαϊνών τμημάτων (C) αυτούς τους μεταλλικούς σφιγκτήρες (D) και στερεώστε τους στις τρύπες με τις βίδες M4 και τις ροδέλες ∅ 4 (παρέχονται).

Eik. 3/4

Σφηνώστε από επάνω προς τα κάτω τα κεραμικά πλαϊνά τμήματα (μαζί με τους μεταλλικούς σφιγκτήρες τους) μέσα στην κοιλότητα (L) που υπάρχει ανάμεσα στις γωνίες του μεταλλικού πλαϊνού τμήματος (M).

Eik. 5/6/7

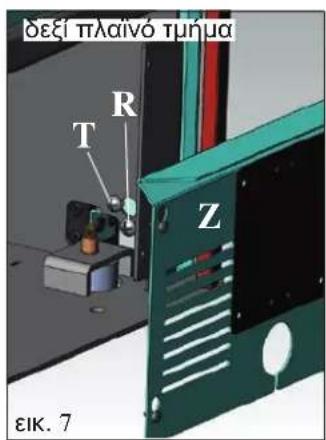

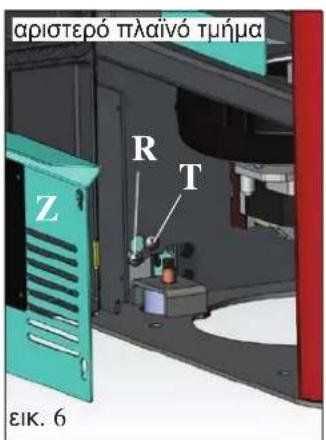

Βεβαιωθείτε ότι τα κεραμικά πλαϊνά τμήματα (C) είναι κάθετα ευθυγραμμισμένα και, εάν χρειαστεί, ρυθμίστε τα με τις βίδες που βρίσκονται πάνω στο επάνω μέρος (V - εικ. 5) και μέσα στη σόμπα (R - εικ. 6/7)

ΣΗΜΕΙΩΣΗ: πριν να προχωρήσετε, αφαιρέστε το σαγρέ πάνελ (Ζ - εικ. 6/7) και από τις δύο πλευρές και ξεσφίγξτε τις βίδες ασφάλισης (Τ - εικ. 6/7).

Eik. 4/8

Τοποθετήστε στην κάτω πλευρά του επάνω κεραμικού ένθετου (Ε) τους δύο πείρους κεντραρίσματος (F) και βίδώστε τους στις αντίστοιχες τρύπες. Τοποθετήστε το επάνω κεραμικό ένθετο και σφηνώστε τους πείρους στις τρύπες (S) των μεταλλικών σφιγκτήρων (D) που έχετε τοποθετήσει προηγουμένως.

αριστερό πλαίνό τμήμα Z R T εικ. 6

δεξί πλαίνό τμήμα T R Z εικ. 7

V cml.470348 wv.2002.112 V EIK. 5

ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

(ΑΡΜΟΔΙΟΤΗΤΑ ΤΟΥ ΚΕΝΤΡΟΥ ΤΕΧΝΙΚΗΣ ΕΞΥΠΗΡΕΤΗΣΗΣ)

•Η ΘΕΡΜΟΣΟΜΠΑ ΙDROPOINT ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΛΕΙΤΟΥΡΓΕΙ ΣΕ ΚΑΜΙΑ ΠΕΡΙΠΤΩΣΗ ΕΑΝ ΔΕΝ ΥΠΑΡΧΕΙ ΝΕΡΟ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ.

• Η ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΠΕΡΙΠΟΥ 1,5 BAR.
- ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΤΗΝ ΑΝΑΨΕΤΕ ΚΑΤΑ ΛΑΘΟΣ “ΕΝ ΞΗΡΩ”, ΘΕΤΕΤΕ ΣΕ ΚΙΝΔΥΝΟ ΤΗ ΘΕΡΜΟΣΟΜΠΑ.
Η υδραυλική σύνδεση πρέπει να πραγματοποιηθεί από εξειδικευμένο προσωπικό που είναι εξουσιοδοτημένο για τη χορήγηση δήλωσης συμμόρφωσης σύμφωνα με το Υ.Δ. 37 και το Ν. 46/90.
Πρέπει απαραίτητα να συμβουλευθείτε τους νόμους που ισχύουν στις επιμέρους χώρες.

- Όταν συνδέσετε τα εξαρτήματα παροχής, επιστροφής και εκκένωσης θα πρέπει να βρείτε την ιδανική λύση με γνώμονα πιθανή μετακίνηση της θερμοσόμπας στο μέλλον.

• Για να λειτουργεί καλύτερα το πρωτεύον κύκλωμα (όπου υπάρχει ο καυστήρας), θα πρέπει να διαχωριστεί από το δευτερεύον κύκλωμα (κατανάλωση).

Παραδείγματος χάριν, μέσω ενός εναλλάκτη με πλάκες που να επιτρέπει την ανταλλαγή ενέργειας με τη μορφή θερμότητας χωρίς να αναμιγνύει τα ύδατα.

ΕΠΕΞΕΡΓΑΣΙΑ ΤΟΥ ΝΕΡΟΥ

Φροντίστε να προσθέσετε αντιψυκτικές, αντιδιαβρωτικές ουσίες για την πρόληψη σχηματισμού αλάτων κατάλληλες για ελαφριά κράμματα.

Σε περίπτωση που η σκληρότητα του νερού γεμίσματος και επαναπλήρωσης υπερβαίνει τους 35°F, χρησιμοποιήστε αποσκληρυντικές ουσίες.

Για περισσότερες πληροφορίες, συμβουλευθείτε το πρότυπο UNI 8065-1989 (Επεξεργασία του νερού στις θερμικές εγκαταστάσεις αστικής χρήσης).

ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΟΥ ΝΕΡΟΥ ΕΠΙΣΤΡΟΦΗΣ.

Θα πρέπει να εγκαταστήσετε ένα σύστημα που θα εξασφαλίζει ότι η θερμοκρασία του νερού επιστροφής δεν θα πέφτει κάτω από τους 45° - 50° C.

ΣΗΜΕΙΩΣΗ:

• Ο εγκαταστάτης θα πρέπει να συνυπολογίσει το ενδεχόμενο να προστεθεί ένα επιπλέον δοχείο διαστολής, ανάλογα με τον τύπο εγκατάστασης.
- Κατά το στάδιο παραγωγής Ζεστού Νερού Οικιακής Χρήσης, η ισχύς στα θερμαντικά σώματα μειώνεται προσωρινά.

• 1° ANAMMA

Βεβαιωθείτε ότι η υδραυλική εγκατάσταση έχει γίνει σωστά και ότι περιλαμβάνει ένα δοχείο διαστολής αρκετά μεγάλο που να εγγυάται ασφάλεια.

Η ύπαρξη ενσωματωμένου δοχείου στη θερμοσόμπα ΔΕΝ εγγυάται επαρκή προστασία από τις θερμικές διαστολές που υφίσταται το νερό μέσα στην εγκατάσταση.

Δώστε ηλεκτρική τροφοδοσία στη θερμοσόμπα και κάντε τη δοκιμή εν ψυχρώ.

Προχωρήστε στην πλήρωση της εγκατάστασης από τη σύνδεση για το γέμισμα (συνιστάται να διατηρήσετε την πίεση περίπου στο 1,5 bar)

Στο στάδιο του γεμίσματος, “εξαερίστε” την αντλία και ανοίξτε τη χειροκίνητη οπή εξαερισμού (βλέπε σελ. 79).

Αυτή η εργασία θα πρέπει να πραγματοποιείται ανά τακτά χρονικά διαστήματα

ΥΔΡΑΥΛΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

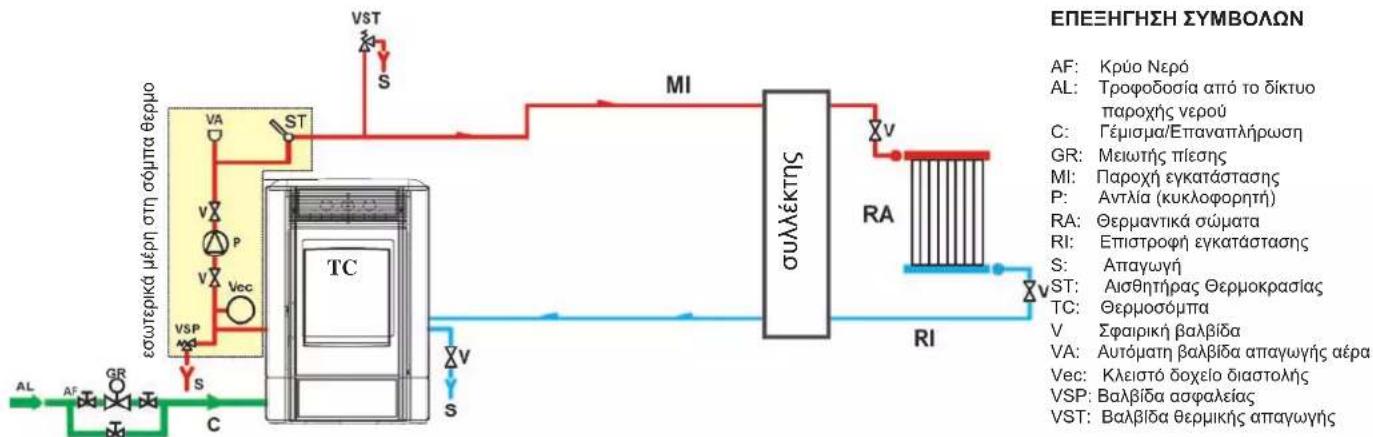

Εγκατάσταση θέρμανσης με Θερμοσόμπα ως μοναδική πηγή θέρμανσης.

Το παρόν σχεδιάγραμμα είναι ενδεικτικό, η ορθή πραγματοποίηση της σύνδεσης γίνεται με τη μέριμνα του υδραυλικού


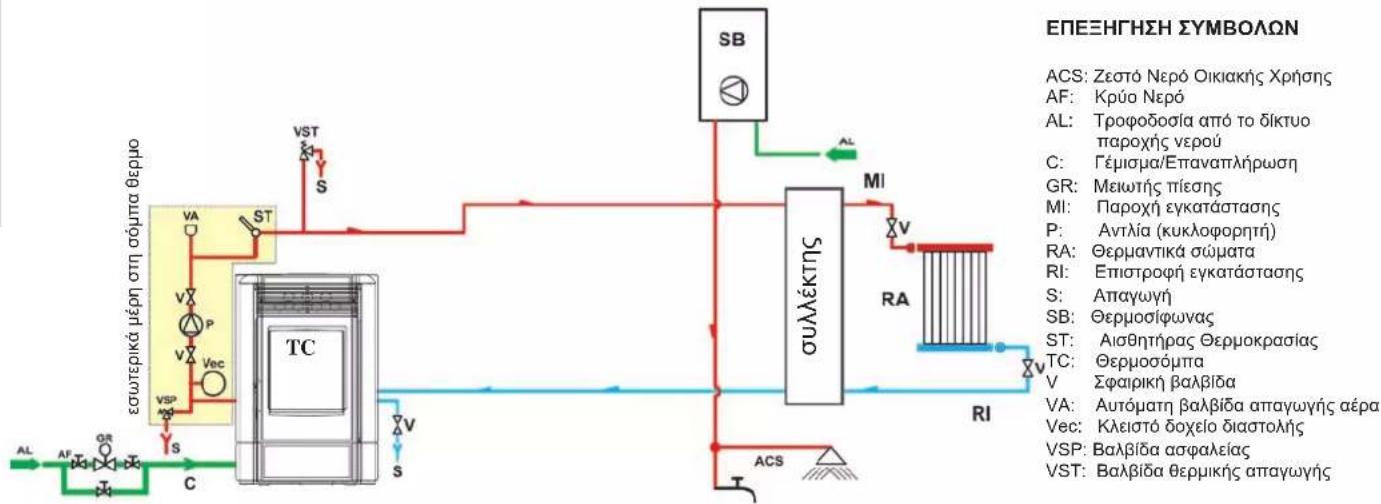

Εγκατάσταση θέρμανσης με Θερμοσόμπα σε συνδυασμό με θερμοσίφωνα.

Το παρόν σχεδιάγραμμα είναι ενδεικτικό, η ορθή πραγματοποίηση της σύνδεσης γίνεται με τη μέριμνα του δραυλικού


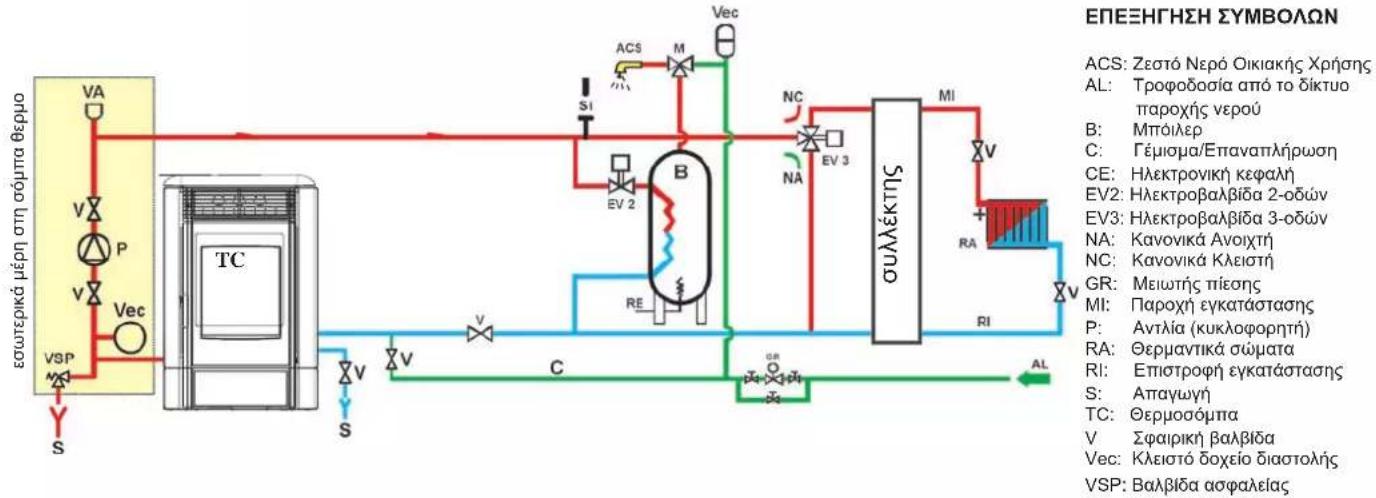

Εγκατάσταση θέρμανσης με Θερμοσόμπα ως μοναδική πηγή θέρμανσης με παραγωγή ζεστού νερού οικιακής χρήσης με μπόιλερ

Το παρόν σχεδιάγραμμα είναι ενδεικτικό, η ορθή πραγματοποίηση της σύνδεσης γίνεται με τη μέριμνα του υδραυλικού

E3APTHMATA:

Στα σχεδιαγράμματα που παρουσιάστηκαν παραπάνω προβλέπεται η χρήση εξαρτημάτων που είναι διαθέσιμα στον κατάλογο της EDILKAMIN S.p.A.. Διατίθενται ξεχωριστά και τμήματα του εξοπλισμού (π.χ. εναλλάκτης, βαλβίδες, κλπ). Απευθυνθείτε στο μεταπωλητή της περιοχής σας.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

1° Άναμμα/Δοκιμή με τη μέριμνα του Κέντρου Τεχνικής Εξυπηρέτησης της Edilkamin (KTE)

Η θέση σε λειτουργία πρέπει ναπραγματοποιηθεί σύμφωνα με όσα περιγράφει το πρότυπο UNI 10683 στο σημείο 3.21. Το πρότυπο αυτό υποδεικνύει τις εργασίες ελέγχου που θα πρέπει να πραγματοποιηθούν επιτόπου και οι οποίες έχουν σαν στόχο την επαλήθευση της σωστής λειτουργίας του συστήματος.

Το Κέντρο τεχνικής εξυπηρέτησης (ΚΤΕ) της Edilkamin θα μεριμνήσει ακόμα για τη ρύθμιση της σόμπας ανάλογα με τον τύπο του καύσιμου πέλετ και ανάλογα με τις συνθήκες εγκατάστασης της σόμπας.

Η θέση σε λειτουργία εκ μέρους του ΚΤΕ είναι απαραίτητη για την ενεργοποίηση της εγγύησης.

Τις πρώτες φορές που θα ανάψετε τη σόμπα ενδέχεται να αναδυθεί ελαφρή σσμή από βερνίκι που θα εξαφανιστεί σε μικρό χρονικό διάστημα.

Πριν ανάψετε τη σόμπα, σε κάθε περίπτωση είναι απαραίτη- το να επαληθεύσετε:

==> óτι έχει εγκατασταθεί σωστά.
==> Την ηλεκτρική τροφοδοσία.
==> óτι η πόρτα κλείνει αεροστεγώς
==> Tov kaθαρισμό του χωνευτηρίου.
==> Το μήνυμα αναμονής στην οθόνη

(ημερομηνία, ισχύς ή θερμοκρασία που αναβοσβήνει).

ΦΟΡΤΩΣΗ ΤΟΥ ΠΕΛΕΤ ΣΤΗ ΔΕΞΑΜΕΝΗ

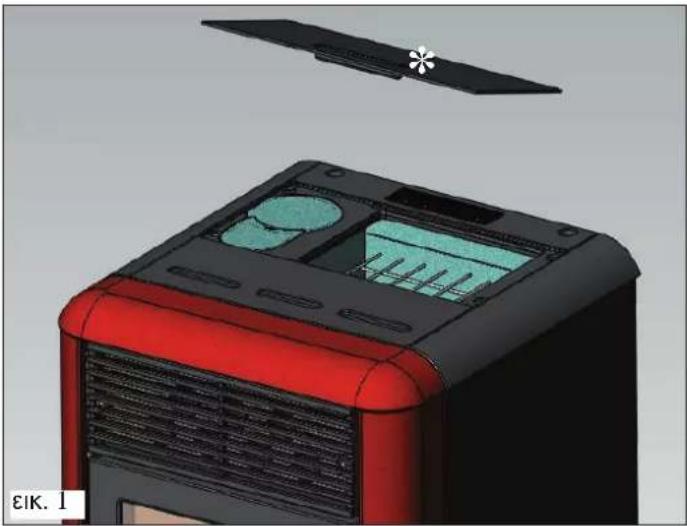

Για να αποκτήσετε πρόσβαση στη δεξαμενή, αφαιρέστε το μεταλλικό καπάκι * (εικ. 1).

ΠΡΟΣΟΧΗ:

Εάν φορτώσετε τη θερμοσόμπα όταν βρίσκεται σε λειτουργία και συνεπώς είναι ζεστή, χρησιμοποιήστε το ειδικό γάντι που σας παρέχεται.

Όταν ανάψετε τη θερμοσόμπα την πρώτη φορά, καθαρίστε τον αέρα / το νερό από τις βαλβίδες (V) που βρίσκονται κάτω από τα καπάκια από έλασμα (εικ. 2-3).

ΥΠ.: η πρόσβαση στη δεξιά βαλβίδα είναι εφικτή μόνο αφαιρώντας το δεξιό κάλυμμα.

ΣΗΜΕΙΩΣΗ για το καύσιμο.

Η σόμπα IDROPOINT έχει σχεδιαστεί και προγραμματιστεί για να καίει πέλετ ξύλου με διάμετρο περίπου 6 χιλ. Το πέλετ είναι καύσιμο σε μικρούς κυλίνδρους που προκύπτει από τη συμπίεση πριονιδίου, σε υψηλές τιμές, χωρίς τη χρήση κόλλας ή άλλων ξένων υλικών. Πωλείται σε σάκους των 15 κιλών. Για να MHN θέσετε σε κίνδυνο τη λειτουργία της σόμπας πρέπει οπωσδήποτε να MHN καίτε άλλο καύσιμο. Η χρήση άλλων υλικών (περιλαμβανομένου και του ξύλου), που εντοπίζεται κατά τις εργαστηριακές αναλύσεις, επιφέρει την ακύρωση της εγγύησης. Η edilkamin σχεδίασε, υπέβαλε σε δοκιμή και προγραμμάτισε τα προϊόντα της με γνώμονα να εγγυώνται τις καλύτερες αποδόσεις με καύσιμα πέλετ που έχουν τα παρακάτω χαρακτηριστικά:

διάμετρο : 6 χιλιοστά

μέγιστο μήκος: 40 χιλ

μέγιστη υγρασία: 8 %

θερμική απόδοση: 4300 kcal/kg τουλάχιστον

Η χρήση πέλετ με διαφορετικά χαρακτηριστικά απαιτεί να γίνει διαφορετική ρύθμιση της θερμοσόμπας, ανάλογη με εκείνη που πραγματοποίησε το ΚΤΕ (Κέντρο Τεχνικής Εξυπηρέτησης) την πρώτη φορά που άναψε τη σόμπα. Η χρήση ακατάλληλου πέλετ μπορεί να προκαλέσει: μείωση της απόδοσης, ανωμαλίες στη λειτουργία, έμφραξη του συστήματος, ρυπαρότητα του τζαμιού, αδυναμία καύσης, ... Μπορείτε να εξέτασετε με πολύ απλό τρόπο το πέλετ, απλώς με το μάτι:

Καλό: λείο, κανονικό μήκος, με λίγη σκόνη.

Σκάρτο: παρουσιάζει ρωγμές κατά μήκος και κατά πλάτος, έχει πολλή σκόνη, το μήκος του διαφέρει κατά πολύ από τεμάχιο σε τεμάχιο, εμφανίζει μέχρι ξένα σώματα.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

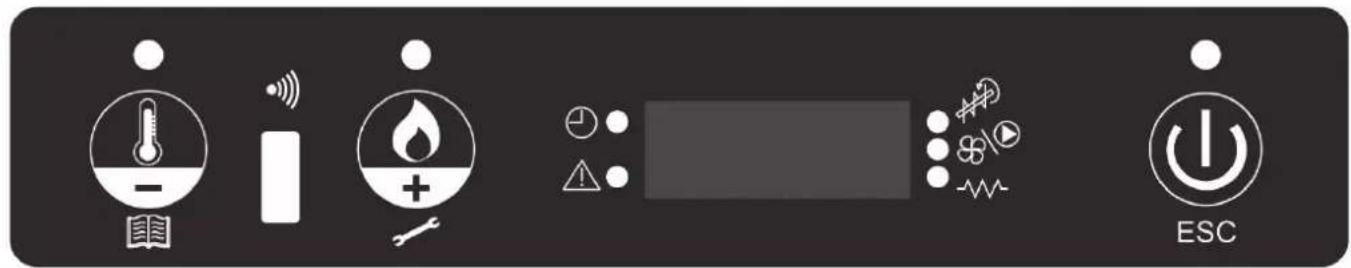

ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ

κουμπί για τον ορισμό της θερμοκρασίας περιβάλλοντος που επιθυμείτε (AIR) ή για να αποκτήσετε πρόσβαση στο μενού

κουμπί για τον ορισμό της θερμοκρασίας του νερού (Η₂Ο)

Κουμπί για το άναμμα / σβήσιμο ή για επιβεβαίωση/έξοδο από το μενού

δείχνει ότι έχει προγραμματιστεί ο χρονοθερμοστάτης για αυτόματο άναμμα με ωράριο

δείχνει ότι υπάρχει κατάσταση συναγερμού

δείχνει ότι λειτουργεί το μοτέρ με μειωτήρα στροφών του πέλετ

δείχνει ότι λειτουργεί η αντλία

δείχνει ότι λειτουργεί η αντίσταση πουράκι για το άναμμα

ПЕРИГРАФН МЕНОУ

• Για να αποκτήσετε πρόσβαση στο μενού πατήστε το

κουμπί α 2 δευτερόλεπτα (σβήνει το φωτάκι led).

Εάν πατήσετε το κουμπί Προ κουμπί , θέσφανιστεί το παρακάτω μενού:

• M1: Ρύθμιση ρολογιού
• M2: : Ρύθμιση Χρονοθερμοστάτη
• M3: Γλώσσα
• M4: Αναμονή
• M5: Πρώτη φόρτωση
• M6: Κατάσταση
• M7: Τεχνικές ρυθμίσεις (KTE)
• M8: Τύπος πέλετ (KTE)
• M9: 'Εξοδος

• Για να επιβεβαίωσετε το μενού που επιλέξατε πατήστε

TO KOUPTI

• Για να επιστρέψετε στο προηγούμενο μενού πατήστε το

κουμπί 3 δευτερόλεπτα.

• Για να βγείτε από το μενού πατήστε το κουμπί εἰς 6 δευτερόλεπτα.

'ANAMMA/ ΣΒΗΣΙΜΟ

Για να ανάψετε/σβήσετε τη θερμοσόμπα πατήστε το κου-

μπί για 3 ουτερόλεπτα.

Το φωτάκι Led αναμμένο η θερμοσόμπα βρίσκε ται σε λειτουργία

Το φωτάκι Led αναβοσβήνει η θερμοσόμπα σβήνει ή βρίσκεται σε κατάσταση συναγερμού

Το φωτάκι Led σβηστό η θερμοσόμπα είναι σβηστή

ΛΕΙΤΟΥΡΓΙΑ

Η θερμοσόμπα λειτουργεί με δύο τρόπους:

- XEIPOKINHTOΣ:

Στο ΧΕΙΡΟΚΙΝΗΤΟ τρόπο λειτουργίας της θερμοσόμπας, ορίζεται η θερμοκρασία νερού με την οποία επιθυμείτε να λειτουργεί η θερμοσόμπα, ανεξάρτητα από τη θερμοκρασία του χώρου όπου έχει τοποθετηθεί η σόμπα.

Ανάλογα με τη θερμοκρασία του νερού, η θερμοσόμπα μεταβάλλει αυτόματα την ισχύ λειπουργίας της για να φτάσει ή για να διατηρήσει τη θερμοκρασία νερού που ξχετε ορίσει. Για να επιλέξετε το ΧΕΙΡΟΚΙΝΗΤΟ τρόπο

λειτουργίας, πατήστε το κουμπί (νάβει το φωτάκι led) και εμφανίζεται το μήνυμα 'AIR' με την ένδειξη της

θερμοκρασίας. Εάν πατήσετε το κουμπί μπορείτε να αυξησετε τη θερμοκρασία μέχρι να εμφανιστεί στην οθόνη το μήνυμα 'MAN' (XEIP.) (πέραν των 40°). Για να ορίσετε τη θερμοκρασία νερού που επιθυμείτε, πατήσε το κουμπί

ανάβει το φωτάκι led) και στη συνέχεια εμφανίζεται το

μήνυμα 'H2O'. Εάν πατήσετε το κουμπί ήτο κουμπί

μπορείτε να τροποποιήσετε τη θερμοκρασία νερού για να φτάσετε στη θερμοκρασία που επίθυμείτε.

- AYTOMATOΣ

Όταν η θερμοσόμπα βρίσκεται στον ΑΥΤΟΜΑΤΟ τρόπο λειτουργίας, μπορείτε να ορίσετε τη θερμοκρασία του νερού και τη θερμοκρασία που επιθυμείτε να επικρατεί στο χώρο όπου έχει εγκατασταθεί η θερμοσόμπα. Η θερμοσόμπα, αυτόνομα, όταν φτάσει στη θερμοκρασία περιβάλλοντος που επιθυμείτε (AIR) ή στη θερμοκρασία νερού που έχετε ορίσει (Η₂Ο), θα μειώσει την ισχύ στο ελάχιστο επίπεδο. Για να ορίσετε τη θερμοκρασία

περιβάλλοντος (AIR) πατήστε τηναβει το φωτάκι led), και θα εμφανιστεί η τρέχουσα θερμοκρασία λειτουργίας,

ενώ εάν πατήσετε το κουμπί ήτο κουμπί μπορείτε να την τροποποιήσετε για να φτάσετε στη θερμοκρασία που επιθυμείτε.

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΦΟΡΤΩΣΗ ΚΟΧΛΙΑ (μόνο σε περίπτωση που η θερμοσόμπα έχει ξεμείνει εντελώς από πέλετ)

Για να φορτώσετε τον κοχλία θα πρέπει να αποκτήσετε πρόσβαση στο MENOY. Πατήστε το κουμπί για 2 δευτερόλεπτα, πατήστε το κουμπί μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ5 πρώτη φόρτωση” (primo carico).

Πατήστε το κουμπί έξε για να επιβεβαιώσετε την επιλογή και στη συνέχεια πατήστε το κουμπί ή εργασία αυτή θα πρέπει να πραγματοποιείται όταν η σόμπα είναι σβηστή και εντελώς κρύα. Η εργασία αυτή θα πρέπει να πραγματοποιείται όταν η σόμπα είναι σβηστή και εντελώς κρύα.

Σημείωση: σε αυτό το στάδιο το σύστημα απαγωγής καπναερίων θα παραμείνει αναμμένο.

ΛΕΙΤΟΥΡΓΙΑ ΑΝΑΜΟΝΗΣ

Εφόσον ενεργοποιηθεί η λειτουργία, σβήνει η θερμοσόμπα όταν η θερμοκρασία περιβάλλοντος που έχετε ορίσει ξεπεραστεί κατά 0,5 ℃ , έπειτα από το προκαθορισμένο χρονικό διάστημα 10 λεπτών (μπορεί να τροποποιηθεί από το ΚΤΕ κατά το στάδιο εγκατάστασης της θερμοσόμπας). Στην οθόνη θα εμφανιστεί το μήνυμα “GO STBY” που δείχνει τα λεπτά που υπολείπονται μέχρι να σβήσει. Η λειτουργία αυτή ισχύει είτε όταν η σόμπα λειτουργεί με “αυτόματο” ή “ΧΕΙΡΟΚΙΝΗΤΟ” τρόπο είτε όταν είναι ενεργός ένας εξωτερικός θερμοστάτης. Σε περίππωση που η θερμοκρασία περιβάλλοντος μειωθεί κατά 2 ℃ συγκριτικά με τη θερμοκρασία που έχετε ορίσει, η σόμπα θα επανεκκινήσει τη λειτουργία της (οι βαθμοί διαφοράς μπορούν να τροποποιηθούν από το ΚΤΕ κατά το στάδιο εγκατάστασης της σόμπας).

Για να ενεργοποιήσετε τη λειτουργία, πατήστε για περίπου 3 δευτερόλεπτα το κουμπί και στην οθόνη θα εμφανιστεί το μήνυμα "Μ1 ρύθμιση ρολογιού (set orologio)", πατήστε το κουμπί

μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ4 αναμονή (stand by)”, για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Πατήστε το κουμπί για να επιλέξετε “ΟΝ”, για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Για να βγείτε από το μενού “Μ4 αναμονή (stand by)” πατήστε το κουμπί εξε για περίπου 6 δευτερόλεπτα.

ΡΥΘΜΙΣΗ ΌΡΑΣ ΚΑΙ ΗΜΕΡΟΜΗΝΙΑΣ

Πατήστε για περίπου 2 δευτερόλεπτα το κουμπί και θα εμφανιστεί στην οθόνη το μήνυμα “Μ1 ρύθμιση ρολογιού (set

orologio)”, για να επίβεβαιώσετε την επιλογή πατήστε το κουμπί Θα εμφανιστούν διαδοχικά τα παρακάτω στοιχεία: Ημέρα της εβδομάδας, ώρα, λεπτά, ημέρα, μήνας,

έτος τα οποία μπορείτε να τροποποιήσετε πατώντας το κουμπί 🍷 ή το κουμπί 🍷 α να επιβεβαιώσετε την επιλογή πατήστε το κουμπί 🍷.

Για να βγείτε από το μενού “Μ4 ρύθμιση ρολογιού (set orologio)” πατήστε το κουμπί εξε για περίπου 6 δευτερόλεπτα.

ΕΞΩΤΕΡΙΚΟΣ ΘΕΡΜΟΣΤΑΤΗΣ

Πρέπει να συνδεθεί με το μπλε καλώδιο (προαιρετικό κωδ. 640560) στη σειριακή θύρα που βρίσκεται στο πίσω μέρος της σόμπας, και πρέπει να έχει μια καθαρή επαφή που να είναι κανονικά ανοιχτή (π.χ. στην περίπτωση του θερμοστάτη):

• Ανοιχτή επαφή = Έχει φτάσει στην επιθυμητή Θερμοκρασία Περιβάλλοντος
• Κλειστή επαφή = Δεν έχει φτάσει στην επιθυμητή Θερμοκρασία Περιβάλλοντος

Για να επιλέξετε το θερμοστάτη περιβάλλοντος ‘T-E’ (termostato esterno) πατήστε το κουμπί (ανάβει το φωτάκι led). Παήστε το κουμπί για να μειώσετε τη θερμοκρασία μέχρι να εμφανιστεί στην οθόνη το μήνυμα θερμοστάτης περιβάλλοντος ‘T-E’

(termostato esterno) (κάτω από 6°).

Σημείωση: Όταν η θερμοσόμπα είναι σβηστή, ο εξωτερικός θερμοστάτης δεν μπορεί σε καμία περίπτωση να ανάψει ή να σβήσει τη θερμοσόμπα. Σε περίπτωση που θέλετε να ανάψετε ή να σβήσετε τη θερμοσόμπα εκτός του προγραμματισμένου ωραρίου που έχετε ορίσει στο

χρονοθερμοστάτη ή από τη ρύθμιση του θερμοστάτη περιβάλλοντος 'T-E' (termostato esterno) πρέπει πάντα να πατάτε το κουμπί

ΧΡΟΝΟΘΕΡΜΟΣΤΑΤΗΣ ΓΙΑ ΤΟΝ ΗΜΕΡΗΣΙΟ/ΕΒΔΟΜΑΔΙΑΙΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟ

Υπάρχουν 3 τρόποι προγραμματισμού (ημερήσιος, εβδομαδιαίος, για το σαββατοκύριακο) που είναι ανεξάρτητοι μεταξύ τους και παρέχουν δυνατότητα πολλαπλών συνδυασμών για καλύτερη εξυπηρέτηση των αναγκών σας (μπορείτε να ρυθμίζετε τα ωράρια με διαφορά 10 λεπτών μεταξύ τους).

Πατήστε το κουμπί για 2 δευτερόλεπτα, και θα εμφανιστεί στην οθόνη το μήνυμα “Μ1 ρύθμιση ρολογιού (set orologio)” (σβήνει το φωτάκι led).

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

Πατήστε το κουμπί μέχρι να εμφανιστεί στην οθόνη το μήνυμα “Μ2 ορισμός χρονοθερμοστάτη (set crono)”, και για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί.

Για να δείτε τους 3 τρόπους προγραμματισμού (ημερήσιος, εβδομαδιαίος, για τα σαββατοκύριακα) πατήστε το κουμπί ή το κουμπί , , και για να επιβεβαιώσετε την επιλογή πατήστε το κουμπί

Δείτε τις διαδοχικές παραμέτρους του παρακάτω μενού (η προεπιλογή ρύθμισης είναι OFF):

• M2-1: ενεργοποιεί το χρονοθερμοστάτη
• M2-2: ημερήσιος προγραμματισμός
• M2-3: εβδομαδιαίος προγραμματισμός
• M2-4: προγραμματισμός για το σαββατοκύριακο
• M2-5: έξοδος

Επιλέξτε το μενού που επιθυμείτε και για να επιβεβαιώσετε την επιλογή σας πατήστε το κουμπί

Για να ρυθμίσετε το άναμμα και σβήσιμο της σόμπας καθώς και για να αλλάξετε το ωράριο πατήστε το κουμπί ιπτο

κουμπί Σνα να επιβεβαιώσετε την επιλογή πατήστε το κουμπί .

Για να βγείτε από το μενού προγραμματισμού πατήστε το κουμπί φα περίπου 6 δευτερόλεπτα.

Ημερήσιος Προγραμματισμός:

δυνατότητα να ανάβει/σβήνει 2 φορές στη διάρκεια της ημέρας καθώς και να επαναλαμβάνεται το ωράριο για όλες τις ημέρες:

Παραδείγματος χάριν: έναρξη1 10:00 διακοπή1 12:00 έναρξη2 18:00 διακοπή2 22:00

Εβδομαδιαίος Προγραμματισμός:

δυνατότητα να ανάβει/σβήνει 4 φορές την ημέρα με επιλογή της ημέρας της εβδομάδας, παραδείγματος χάριν:

έναρξη1 06:00διακοπή1 08:00	έναρξη2 07:00διακοπή2 10:00	έναρξη3 14:00διακοπή3 17:00	έναρξη4 19:00διακοπή3 22:00
δευτέρα οητρίτη οητετάρτη offπέμπτη οηπαρασκευή onσάβατο offκυριακή off	δευτέρα offτρίτη offτετάρτη onπέμπτη offπαρασκευή offσάβατο offκυριακή off	δευτέρα οητρίτη οητετάρτη offπέμπτη offπαρασκευή offσάβατο onκυριακή on	δευτέρα οητρίτη οητετάρτη onπέμπτη onπαρασκευή onσάβατο onκυριακή on

Προγραμματισμός για τα Σαββατοκύριακα:

δυνατότητα να ανάβει/σβήνει 2 φορές το σαββατοκύριακο:

Παραδείγματος χάριν: έναρξη1 σαββατοκύριακο 07:00

Παραδείγματος χάριν: έναρξη2 σαββατοκύριακο 14:20

διακοπή1 σαββατοκύριακο 11:30

διακοπή2 σαββατοκύριακο 23:50

ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΥΣΚΕΥΕΣ

THΛΕΧΕΙΡΙΣΤΗΡΙΟ

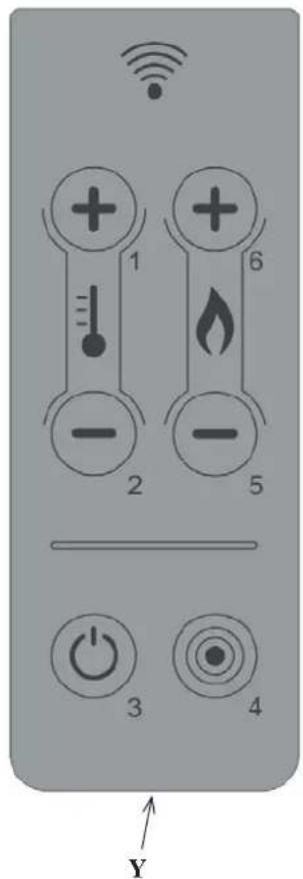

ΥΠΟΜΝΗΜΑ ΣΥΜΒΟΛΩΝ

3: πλήκτρο έναυσης/απενεργοποίησης, πατήστε για 2 δευτερόλεπτα (ένα σύντομο ηχητικό μπιπ επιβεβαιώνει την έναυση, ένα παρατεταμένο μπίπ επιβεβαιώνει την απενεργοποίηση)

1: πλήκτρο για την αύξηση της επιθυμητής θερμοκρασίας χώρου (SET AMBIENTE)
2: πλήκτρο για την μείωση της επιθυμητής θερμοκρασίας χώρου
6: πλήκτρο για αύξηση της θερμοκρασίας του νερού (SET ACQUA)
5: πλήκτρο για μείωση της θερμοκρασίας του νερού
4: πλήκτρο για πρόσβαση στο μενού

- το τηλεχειριστήριο μεταδίδει με σήμα υπέρυθρων

Η λυχνία μετάδοσης θα πρέπει να βρίσκεται σε οπτική επαφή με τον δέκτη της σόμπας για να πραγματοποιηθεί σωστή μετάδοση. Σε ελέύθερο πεδίο, σε 4 -5 μέτρα.

- το τηλεχειριστήριο λειτουργεί με αλκαλική μπαταρία των 3 V, η διάρκεια της εξάρτάται από την χρήση αλλά εγγυάται μια λειτουργία για αρκετό χρονικό διάστημα γι α τον μέσω χρήστη, για όλη την σεζόν.

Για την αντικατάσταση αφαιρέστε το πορτάκι που βρίσκεται στην πίσω πλευρά όπου υπάρχει η μπαταρία. Η εξαντλημένη μπαταρία πρέπει να απορρίπτεται σύμφωνα με τους ισχύοντες κανόνες

• το τηλεχειριστήριο πρέπει να καθαρίζεται με ένα υγρό πανάκι , δεν πρέπει να ψεκάσετε κατευθείαν καθαριστικό , χρησιμοποιήστε σε κάθε περίπτωση ουδέτερα καθαριστικά και όχι χημικά.
• Προστατέψτε το τηλεχειριστήριο, μια ανεπιθύμητη πτώση μπορεί να προκαλέσει θραύση.

1 2 3 4 5 6 7 Y

ΣΗΜΕΙΩΣΕΙΣ:

• Θερμοκρασία λειτουργίας: 0- 40°C
• Θερμοκρασία φύλαξης : -10/+50°C
  -Υγρασία λειτουργίας: 20-90% σχετική υγρασία χωρίς υγροποίηση
  -Βαθμός προστασίας : IP 40
  -Βάρος με την μπαταρία: 15 gr

ΣΥΝΤΗΡΗΣΗ

Πριν προχωρήσετε σε τυχόν εργασίες συντήρησης, αποσυνδέστε το προϊόν από την πρίζα του δικτύου παροχής ηλεκτρικού ρεύματος.

Οι τακτικές εργασίες συντήρησης είναι το κλειδί της επιτυχίας για την καλή λειτουργία της θερμοσόμπας Η ΜΗ ΕΚΤΕΛΕΣΗ ΤΩΝ ΕΡΓΑΣΙΩΝ ΣΥΝΤΗΡΗΣΗΣ ΔΕΝ επιτρέπει στη θερμοσόμπας να λειτουργεί κανονικά

Τυχόν προβλήματα που οφείλονται στη μη εκτέλεση των εργασιών συντήρησης επιφέρουν την ακύρωση της εγγύησης.

ΚΑΘΗΜΕΡΙΝΗ ΣΥΝΤΗΡΗΣΗ

Οι εργασίες αυτές θα πρέπει να πραγματοποιούνται όταν η θερμοσόμπας είναι σβηστή και έχει αποσυνδεθεί από το ηλεκτρικό ρεύμα

• Πρέπει να πραγματοποιούνται με τη βοήθεια μιας ηλεκτρικής σκούπας (βλέπε προαιρετικά εξαρτήματα σελ. 89).
• Ολόκληρη η διαδικασία διαρκεί λίγα μόνο λεπτά.

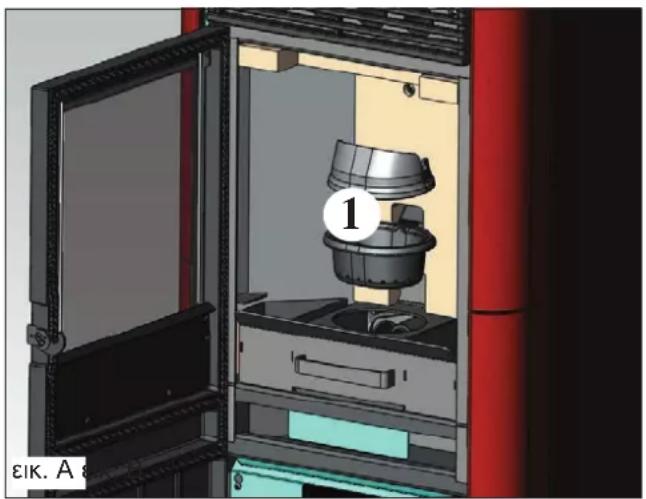

  • Ανοίξτε το πορτάκι, αφαιρέστε το χωνευτήριο (1 - εικ. Α) και αδειάστε τα υπολείμματα στο συρτάρι συλλογής της στάχτης (2 - εικ. Β).
• MHN ADEIAZETE TA YΠΟΛΕΙΜΜΑΤΑ ΣΤΗ ΔΕΞΑΜΕΝΗ ΤΟΥ ΠΕΛΕΤ.
  • Βγάλτε και αδειάστε το συρτάρι συλλογής της σκόνης (2 - εικ. Β) σε έναν άφλεκτο περιέκτη (η στάχτη ενδέχεται να περιέχει μέρη που είναι ακόμα ζεστά και/ή ανθρακιά).
  • Περάστε με την ηλεκτρική σκούπα το εσωτερικό του καυστήρα, τη βάση του θαλάμου, το χώρο γύρω από το χωνευτήριο όπου πέφτει η στάχτη.
  • Βγάλτε το χωνευτήριο (1 - εικ. Α) και αφαιρέστε τα υπολείμματα στα τοιχώματά του με τη σπάτουλα που σας παρέχεται, καθαρίστε τις τρύπες εάν έχουν φράξει.
  • Περάστε με την ηλεκτρική σκούπα το χώρο γύρω από το χωνευτήριο, καθαρίστε τις άκρες του χωνευτηρίου που έρχονται σε επαφή με τη βάση του.
• Εάν χρειάζεται, καθαρίστε το τζάμι (εν ψυχρώ)

Μην αναρροφάτε ποτέ τη ζεστή στάχτη, θέτει σε κίνδυνο τη λειτουργία της ηλεκτρικής σκούπας και υπάρχει κίνδυνος να ξεσπάσει πυρκαγιά στους οικιακούς χώρους

ΕΒΔΟΜΑΔΙΑΙΑ ΣΥΝΤΗΡΗΣΗ

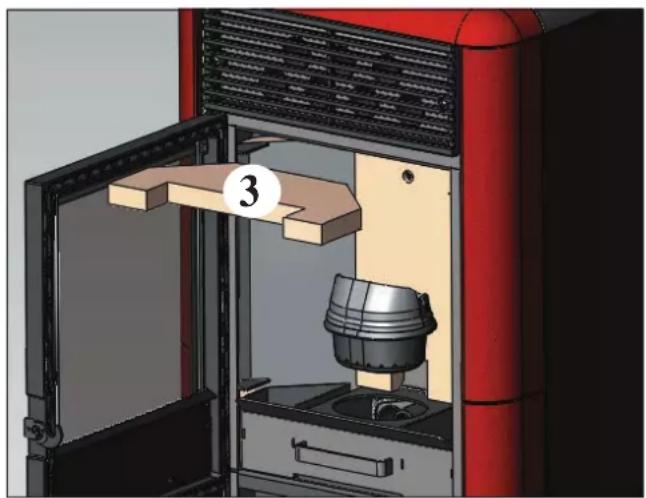

• Βγάλτε την οροφή του καυστήρα (3 - εικ. C), μετακινήστε τα ψήκτρα (6 – εικ. D) και αδειάστε τα υπολείμματα στο συρτάρι συλλογής της στάχτης (2 - εικ. B).
• Αδειάστε τη δεξαμενή πέλετ και περάστε τη βάση της με την ηλεκτρική σκούπα.

ΕΠΟΧΙΚΗ ΣΥΝΤΗΡΗΣΗ (με τη μέριμνα του ΚΤΕ-κέντρο τεχνικής εξυπηρέτησης)

Συνίσταται:

• Στο γενικό εσωτερικό και εξωτερικό καθαρισμό
• Καθαρίστε επιμελώς τους σωλήνες ανταλλαγής που βρίσκονται μέσα στον αεραγωγό εξόδου του θερμού αέρα στο επάνω μέρος του μπροστινού τμήματος της σόμπας.
• Στο σχολαστικό καθαρισμό και την αφαίρεση υπολειμμάτων από το χωνευτήριο και τον γύρω χώρο
• Στον καθαρισμό των βεντιλατέρ, τη μηχανική επαλήθευση των διάκενων και των σημείων στερέωσης
• Στον καθαρισμό του καπναγωγού (αντικατάσταση της τσιμούχας στον αγωγό απαγωγής των καπναερίων)
• Στον καθαρισμό του αγωγού καπναερίων (βλέπε εβδομαδιαίος καθαρισμός)
  • Στον καθαρισμό του χώρου όπου βρίσκεται το βεντιλατέρ απαγωγής των καπναερίων, στον καθαρισμό του αισθητήρα ροής, στον έλεγχο του θερμοστοιχείου.
  • Στον καθαρισμό, στην επιθεώρηση και στην αφαίρεση υπολειμμάτων από το χώρο γύρω από την αντίσταση για το άναμμα, και εάν χρειαστεί, στην αντικατάστασή της
  • Στον καθαρισμό /έλεγχο του Συνοπτικού Πίνακα
• Στην οπτική επιθεώρηση των ηλεκτρικών καλωδίων, των συνδέσεων και του καλώδιου τροφοδοσίας
• Στον καθαρισμό της δεξαμενής πέλετ και στην επαλήθευση των διάκενων καθώς και του κοχλία-μοτέρ με μειωτήρα στροφών
  • Στην αντικατάσταση του λάστιχου της πόρτας
• Στη δοκιμή λειτουργίας, στη φόρτωση του κοχλία, στο άναμμά του και στη λειτουργία του για 10 λεπτά και στο σβήσιμό του Σε περίπτωση που χρησιμοποιείτε πολύ συχνά τη θερμοσόμπα, συνιστούμε να καθαρίζετε τον καπναγωγό κάθε 3 μήνες.

ΠΡΟΣΟΧΗ !!!

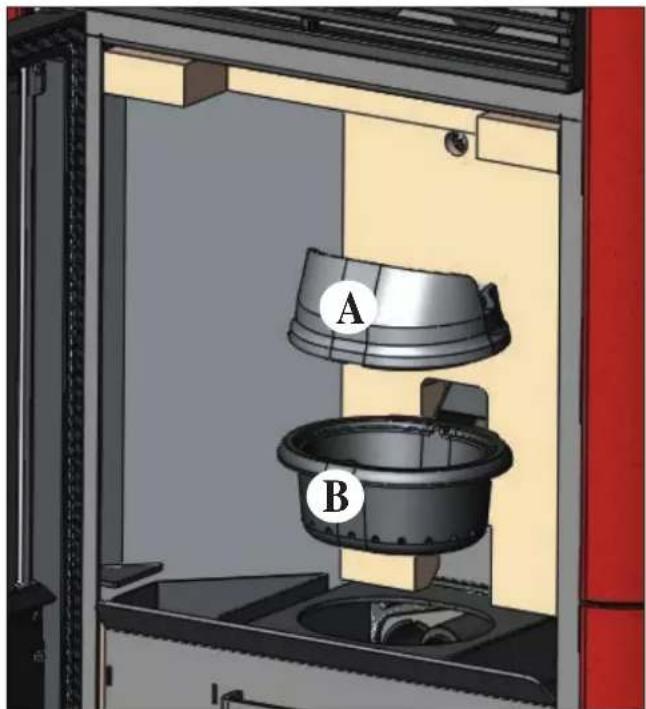

Σε περίπτωση που, μετά τον καθαρισμό, ΔΕΝ ΣΥΝΔΕΣΕΤΕ ΣΩΣΤΑ το επάνω χωνευτήριο (Α) (εικ. 1) με το κάτω χωνευτήριο (Β) (εικ. 1) μπορεί να θέσετε σε κίνδυνο τη λειτουργία της θερμοσόμπα.

Επομένως, πριν ανάψετε τη θερμοσόμπα, βεβαιωθείτε ότι τα χωνευτήρια έχουν συνδεθεί σωστά όπως φαίνεται στην (εικ. 2) χωρίς να υπάρχει στάχτη ή άκαυστα υλικά στην περίμετρο τοποθέτησής τους.

Υπενθυμίζουμε ότι η χρήση της σόμπας, χωρίς να έχει πραγματοποιηθεί καθαρισμός της χοάνης, μπορεί να προκαλέσει την απρόσμενη ανάφλεξη των αερίων στο εσωτερικό του θαλάμου καύσης και κατά συνέπεια το σπάσιμο του τζαμιού της πόρτας.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΝΔΕΧΟΜΕΝΕΣ ΔΥΣΚΟΛΙΕΣ

Σε περίπτωση που συναντήσει προβλήματα, η σόμπα διακόπτει αυτόματα τη λειτουργία της και σβήνει ενώ στην οθόνη εμφανίζεται ένα μήνυμα σχετικό με την αιτία που οδήγησε στο σβήσιμό της (βλέπε παρακάτω τα διάφορα μηνύματα).

Μην βγάζετε ποτέ την πρίζα όσο η σόμπα βρίσκεται στη διαδικασία σβησίματος λόγω προβλήματος.

Σε περίπτωση που έχει μπλοκάρει, για να θέσετε και πάλι σε λειτουργία τη σόμπα θα πρέπει να αφήσετε να ολοκληρωθεί

η διαδικασία σβησίματός της (15 λεπτά με συνοδεία ηχητικής ειδοποίησης) και στη συνέχεια πατήστε το κουμπί

Μην ανάψετε ξανά τη σόμπα πριν εντοπίσετε την αιτία του προβλήματος και προτού να ΚΑΘΑΡΙΣΕΤΕ ΑΔΕΙΑΣΕΤΕ το χωνευτήριο.

ΜΗΝΥΜΑΤΑ ΠΙΘΑΝΩΝ ΑΙΤΙΩΝ ΔΙΑΚΟΠΗΣ ΤΗΣ ΣΟΜΠΑΣ ΚΑΙ ΕΝΔΕΙΚΤΙΚΕΣ ΛΥΣΕΙΣ:

AL 1 συσκότιση (δεν είναι ελάττωμα της σόμπας) (συμβαίνει εάν υπήρξε διακοπή ηλεκτρικού ρεύματος που διήρκησε πάνω από 5 δευτερόλεπτα)

Στη σόμπα υπάρχει η λειτουργία 'συσκότιση'. Σε περίπτωση διακοπής της παροχής ηλεκτρικού ρεύματος, για χρονικό διάστημα που δεν ξεπερνά τα 5 δευτερόλεπτα, η σόμπα ξανανάβει και επιστρέφει αυτόματα στη λειτουργία που βρισκόταν προτού να σβήσει. Σε περίπτωση που ο χρόνος διακοπής της παροχής ηλεκτρικού ρεύματος είναι πιο εκτεταμένος, η σόμπα θα μπει σε κατάσταση συναγερμού 'συσκότιση', και συνεπώς θα αρχίσει σταδιακά να κρυώνει.

Παρακάτω παρατίθεται ένας κατάλογος με τις διάφορες πιθανές καταστάσεις:

Κατάσταση της σόμπας πριν από τη συσκότιση	Χρονικό διάστημα διακοπής λιγότερο από 10”	Χρονικό διάστημα διακοπής μεγαλύτερο από 10”
OFF OFF OFF
ΠΡΟΦΟΡΤΩΣΗ ΣΥΣΚΟΤΙΣΗ ΣΥΣΚΟΤΙΣΗ
ΑΝΑΜΜΑ ΣΥΣΚΟΤΙΣΗ ΣΥΣΚΟΤΙΣΗ
ΕΚΚΙΝΗΣΗ ΕΚΚΙΝΗΣΗ ΑΝΑΜΟΝΗ ΚΑΙ ΈΠΕΙΤΑ ΑΝΑΜΜΑ
ΛΕΙΤΟΥΡΓΙΑ ΛΕΙΤΟΥΡΓΙΑ	ΑΝΑΜΟΝΗ ΚΑΙ ΈΠΕΙΤΑ ΑΝΑΜΜΑ
ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ	ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ	ΤΕΛΙΚΟΣ ΚΑΘΑΡΙΣΜΟΣ
ΑΝΑΜΟΝΗ	ΑΝΑΜΟΝΗ	ΑΝΑΜΟΝΗ
ΣΥΝΑΓΕΡΜΟΣ	ΣΥΝΑΓΕΡΜΟΣ	ΣΥΝΑΓΕΡΜΟΣ
ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ	ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ	ΜΝΗΜΗ ΣΥΝΑΓΕΡΜΟΥ

AL 2 αισθητήρας για τα καπναέρια κατεστραμμένος (συμβαίνει όταν η σόμπα δεν διαβάζει πια τα δεδομένα που της στέλνει ο αισθητήρας)

• Το θερμοστοιχείο έχει σπάσει
• Το θερμοστοιχείο έχει αποσυνδεθεί
- Θερμοκρασία καπναερίων εκτός φάσματος μέτρησης

AL 3 καυτά καπναέρια (συμβαίνει όταν η θερμοκρασία των καπναερίων ξεπερνά την τιμή της θερμοκρασίας ασφαλείας)

• Η καπνοδόχος έχει φράξει
• Μη ορθή εγκατάσταση
• Η σόμπα έχει μπουκώσει
• Η φόρτωση των πέλετ είναι πολύ ψηλά, ελέγξτε τη ρύθμιση πέλετ (KTE)

ΣΗΜΕΙΩΣΗ: το μήνυμα καυτά καπναέρια 'hot fumi' εμφανίζεται αφότου έχει ήδη περάσει την πρώτη κατάσταση συναγερμού στους 250° και έχει οδηγήσει σε μείωση της ισχύος λειτουργίας της σόμπας, και μόνο όταν φτάσει σε θερμοκρασία 270° η σόμπα μπαίνει σε κατάσταση 'συναγερμός' και σβήνει.

AL 4 αναρροφητήρας σε βλάβη (συμβαίνει όταν το μοτέρ απαγωγής των καπναερίων έχει υποστεί βλάβη)

• Το μοτέρ απαγωγής καπναερίων έχει πάθει εμπλοκή
- Ο αισθητήρας στροφών έχει πάθει βλάβη
• Το μοτέρ απαγωγής καπναερίων έχει πάθει βλάβη
- Παρέμβαση θερμοστάτη του μοτέρ απαγωγής καπναερίων

AL 5 ανεπιτυχές άναμμα (συμβαίνει όταν κατά το άναμμα η θερμοκρασία των καπναερίων δεν υπερβαίνει το ελάχιστο όριο)

• Πιθανώς η αντίσταση για το άναμμα έχει πάθει βλάβη
• Το χωνευτήροι είναι βρόμικο ή υπάρχει υπερβολική ποσότητα πέλετ
• Έχει εξαντληθεί το πέλετ
- Ελέγξτε το θερμοστάτη ασφαλείας για τα πέλετ (αυτόματος επανοπλισμός)
• Η καπνοδόχος έχει φράξει

AL 6 έλλειψη πέλετ (συμβαίνει όταν έχει εξαντληθεί το πέλετ)

• Έχει εξαντληθεί το πέλετ στη δεξαμενή
  • Το μοτέρ με μειωτήρα στροφών έχει πάθει βλάβη
  • Ο αγωγός/κοχλίας του πέλετ έχει φράξει
  • Η φόρτωση των πέλετ είναι πολύ χαμηλά, ελέγξτε τη ρύθμιση πέλετ

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΝΔΕΧΟΜΕΝΕΣ ΔΥΣΚΟΛΙΕΣ

AL7 θερμική ασφάλεια (συμβαίνει όταν ο θερμοστάτης ασφαλείας, που εφάπτεται της δεξαμενής, τίθεται σε λειτουργία εξαιτίας της υπέρβασης θερμοκρασίας στη δεξαμενή πέλετ)

- Υπερβολικό φορτίο πέλετ

AL8 έλλειψη υποπίεσης (συμβαίνει όταν ο σωλήνας αναρρόφησης του ψυχρού αέρα δεν τραβάει αρκετά)

- Ο σωλήνας του ψυχρού αέρα έχει φράξει

• Ο πρεσοστάτης έχει πάθει βλάβη

- Ο σωλήνας από σιλικόνη έχει φράξει

AL9 αισθητήρας νερού (συμβαίνει όταν η θερμοσόμπα πάψει να διαβάζει τον αισθητήρα)

- Ο αισθητήρας νερού έχει σπάσει

- Ο αισθητήρας νερού έχει αποσυνδεθεί

ALA καυτό νερό (συμβαίνει όταν η θερμοκρασία νερού στο λέβητα ξεπερνά τους 90°)

- Ελέγξτε την υδραυλική εγκατάσταση

• Βεβαιωθείτε ότι υπάρχει αέρας στο κύκλωμα

- Ελέγξτε τις βαλβίδες/στρόφιγγες του κυκλώματος

• Βεβαιωθείτε ότι η θερμοσόμπα έχει καθαριστεί

- Ελέγξτε την καπνοδόχο

- Επικοινωνήστε με το ΚΤΕ

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Οι απαντήσεις παρατίθενται παρακάτω με συνοπτικό τρόπο. Για περισσότερες πληροφορίες, συμβουλευθείτε τις υπόλοιπες σελίδες του παρόντος εγχειριδίου.

1) Τι προετοιμασίες πρέπει να κάνω για την εγκατάσταση της θερμοσόμπας;

Η διάμετρος του σωλήνα απαγωγής καπναερίων πρέπει να είναι τουλάχιστον 80 χιλ.

Ο σωλήνας παροχής αέρα στο χώρο εγκατάστασης πρέπει να είναι τουλάχιστον 80 cm².

Η σύνδεση παροχής και επιστροφής στο συλλέκτη 3/4" G

Εκκένωση στην αποχέτευση μέσω της ανακουφιστικής βαλβίδας 3/4" G

Σύνδεση για τη φόρτωση 3/4" G

Ηλεκτρική σύνδεση στην εγκατάσταση που συμμορφώνεται με τους ισχύοντες νόμους με μαγνητοθεριμό διακόπτη 230V +/- 10%, 50 Hz

Αξιολογήστε εάν χρειάζεται να χωριστεί το πρωτεύον υδραυλικό κύκλωμα από το δευτερεύον.

2) Μπορεί να λειτουργήσει η θερμοσόμπα χωρίς νερό;

ΌΧΙ. Η χρήση της θερμοσόμπας χωρίς νερό τη θέτει σε μεγάλο κίνδυνο.

3) Η θερμοσόμπα βγάζει θερμό αέρα;

ΌΧΙ. Το μεγαλύτερο μέρος της παραγόμενης θέρμανσης μεταφέρεται στο νερό.

Η θερμοσόμπα βγάζει μια ελάχιστη ποσότητα αέρα στο χώρο εγκατάστασης υπό τη μορφή ακτινοβολίας στο τζάμι του καυστήρα.

4) Μπορώ να συνδέσω την παροχή και την επιστροφή της θερμοσόμπας κατευθείαν στο θερμαντικό σώμα;

ΌΧΙ. Όπως ισχύει για όλους τους λέβητες, θα πρέπει να συνδεθεί με ένα συλλέκτη απ' όπου θα διανέμεται το νερό στα θερμαντικά σώματα.

5) Η θερμοσόμπα παρέχει και ζεστό νερό οικιακής χρήσης;

Μπορείτε να παράγετε ζεστό νερό οικιακής χρήσης αφού πρώτα αξιολογήσετε κατά πόσο επαρκεί η ισχύς της θερμοσόμπας και της υδραυλικής εγκατάστασης.

6) Είναι δυνατή η απευθείας απαγωγή των καπναερίων της θερμοσόμπας στον τοίχο;

ΌΧΙ, η απαγωγή καπναερίων που γίνεται σύμφωνα με το πρότυπο (UNI 10683) πρέπει να φτάνει στην κορυφή της στέγης και σε κάθε περίπτωση, για να λειτουργεί καλά, θα πρέπει να υπάρχει ένα κάθετο τμήμα μήκους τουλάχιστον 1,5 μέτρου προκειμένου να αποφευχθεί, σε περίπτωση συσκότισης ή δυνατού ανέμου, να σχηματιστεί μια ακόμα και ελάχιστη ποσότητα καπναερίων στο χώρο όπου έχει εγκατασταθεί η θερμοσόμπα.

7) Είναι απαραίτητη η παροχή αέρα στο χώρο εγκατάστασης;

Ναι, για να αποκαθιστάται ο αέρας που χρησιμοποιεί η θερμοσόμπα για την καύση. Πράγματι, το σύστημα απαγωγής καπναερίων παίρνει τον αέρα από το χώρο εγκατάστασης και τον οδηγεί στο χωνευτήριο.

8) Τι πρέπει να ρυθμίσω στην οθόνη της θερμοσόμπας;

Τη θερμοκρασία του νερού ή τη θερμοκρασία περιβάλλοντος που επιθυμείτε να επικρατεί στο χώρο εγκατάστασης. Η θερμοσόμπα μεταβάλλει κατά συνέπεια την ισχύ λειτουργίας της προκειμένου να φτάσει σε αυτήν τη θερμοκρασία ή για να την διατηρήσει.

Στις μικρές εγκαταστάσεις μπορείτε να ορίσετε έναν τρόπο λειτουργίας που να προβλέπει διαδοχικό άναμμα και σβήσιμο της θερμοσόμπας ανάλογα με τη θερμοκρασία του νερού.

9) Κάθε πότε πρέπει να καθαρίζω το χωνευτήριο;

Πριν από κάθε άναμμα της θερμοσόμπας, όταν είναι σβηστή και κρύα.

10) Πρέπει να καθαρίζω με αναρρόφηση τη δεξαμενή πέλετ;

Ναι, τουλάχιστον μία φορά το μήνα και όταν η θερμοσόμπα έχει μείνει σε αχρησία για μεγάλο χρονικό διάστημα.

11) Μπορώ να καίω άλλο καύσιμο πέρα από το πέλετ;

ΌΧΙ. Η θερμοσόμπα έχει σχεδιαστεί για να καίει πέλετ ξύλου με διάμετρο 6 χιλ, οποιοδήποτε άλλο υλικό μπορεί να προκαλέσει βλάβη.

ΚΑΤΑΛΟΓΟΣ ΕΛΕΓΧΟΥ

Για μια πιο ολοκληρωμένη ανάγνωση του τεχνικού εντύπου

Τοποθέτηση και εγκατάσταση

• Η θέση σε λειτουργία πραγματοποιείται από το εξουσιοδοτημένο ΚΤΕ που σας παρέδωσε την εγγύηση και το εγχειρίδιο οδηγιών συντήρησης
  • Αερισμός του χώρου
• Ο καπναγωγός / η καπνοδόχος εξυπηρετεί μόνο την απαγωγή της σόμπας
• Ο καπναγωγός παρουσιάζει: 2 καμπύλες το πολύ
  2 μέτρα οριζόντιου τμήματος το πολύ
• Ενα χωνευτήριο πέρα από την περιοχή αντίστροφης ροής
• Οι αγωγοί εκκένωσης έχουν κατασκευαστεί με τα κατάλληλα υλικά (συνιστάται το ανοξείδωτο ατσάλι)
  • Κατά τη διέλευση τυχόν εύφλεκτων υλικών (π.χ. ξύλο) έχουν ληφθεί οι απαραίτητες προλήψεις για την αποφυγή πυρκαγιάς

Χρήση

• Το πέλετ που χρησιμοποιείται είναι καλής ποιότητας και δεν έχει καθόλου υγρασία
• Το χωνευτήριο και ο χώρος συλλογής της στάχτης είναι καθαροί και έχουν τοποθετηθεί σωστά
• Η πόρτα έχει κλείσει καλά
• Το χωνευτήριο έχει τοποθετηθεί σωστά στο ειδικό άνοιγμα

ΜΗΝ ΞΕΧΝΑΤΕ ΝΑ ΚΑΘΑΡΙΖΕΤΕ ΠΑΝΤΑ ΤΟ ΧΩΝΕΥΤΗΡΙΟ ΜΕ ΑΝΑΡΡΟΦΗΣΗ ΠΡΙΝ ΑΝΑΨΕΤΕ ΤΗ ΣΟΜΠΑ Σε περίπτωση που αποτύχετε να ανάψετε τη σόμπα, ΜΗΝ επιχειρήσετε να την ξανανάψετε προτού αδειάσετε το χωνευτήριο.

Spoštovani Gospod /Spoštovana Gospa,

Zahvaljujemo se vam za nakup naše peči.
