HASZNÁLATI ÚTMUTATÓ IDROPOINT EDILKAMIN

Tisztelt Uram/Hölgyem!

Köszönjük, hogy termékünket választotta.

Használat előtt kérjük, olvassa el figyelmesen az alábbi műszaki lapot, hogy a termék jellemzőit a lehetlegteljesebben élvezhesse, és teljes biztonságban használhassa.

További információkért vagy szükség esetén forduljon területi VISZONTELADÓJÁHOZ, vagy látogassa meg honlapunkon (www.edilkamin.com) a CENTRI ASSISTENZA TECNICA aloldalt.

MEGJEGYZÉS:

- A termék kicsomagolása után győződjön meg annak épsegéről, valamint arról, hogy a csomagolásban minden tartozék (távirányító, bilinccsel ellátott csatlakozó könyök, díszítőelem, 2 db lemez félburkolat, „hideg” nyitókar, burkolat, garancialevél, kesztyű, CD/műszaki lap, spatula, páramentesítő só) megtalálható.

Bármilyen rendellenesség esetén a garancialevél másolata és a vásárlást igazoló bizonylat átadása mellett haladéktalanul forduljon ahhoz a viszonteladóhoz, akitől ezt a terméket vásárolta.

Üzembe helyezés/ellenőrzés

Ezt a műveletet az EDILKAMIN által jóváhagyott műszaki szakszolgálat KELL, hogy elvégezze. Ellenkező esetbena garancia érvényét veszti. Az üzembe helyezés – melyet az UNI 10683 szabályoz, olyan, a begyújtott kandallón elvégzendő ellenőrző műveletekből áll, melyek célja a rendszerhelyes és szabvány szerinti működésének ellenőrzése.

Az Önhöz legközelebbi Műszaki Szakszolgálatról a viszonteladónál, a www.edilkamin.com weboldalon, vagy ingyenes telefonszámunkon kaphat tájékoztatást.

- nem megfelelő beszerelés, helytelen karbantartás vagy használat esetén a gyártó cég nem vállal felelősséget az ezekből fakadó károkért.

- a kandalló azonosításához szükséges garancialevélszámot az alábbi helyeken találja:

• a csomagolás tetején
• a tüztérbe helyezett garancialevélen
• a kályha hátoldalán található adattáblán

Fontos, hogy a fenti dokumentumokat a vásárlás tényét igazoló bizonylattal együtt megőrizze, és az ezekben található adatokat megadja/bemutassa a későbbi esetleges információigényléshez vagy karbantartási műveletekhez.

- a műszaki lapban szereplő alkatrészek ábrázolása grafikai és geometriai értelemben csak hozzávetőleges

Az alulírott EDILKAMIN S.p.A, (székhelye: Via Vincenzo Monti 47, 20123 Milano, Italia – Adószám:00192220192) Felelőssége tudatában kijelenti, hogy

az alábbi pellet kályha megfelel a UE 305/2011 (CPR) szabályozásnak és az EN 14785:2006 Európai Úniós Szabványnak.

PELLETES KÁLYHÁK, ITALIANA CAMINI márkanévvel, IDROPOINT terméknévvel

N° SOROZATSZÁM

Hiv. adattábla

Teljesítmény nyilatkozat (DoP - EK 102):

Hiv.adattábla

Továbbá kijelenti, hogy

Az IDROPOINT pellets kályha megfelel az alábbi európai irányelvek előirásainak:
2006/95/CE – Alacsony Feszültségre vonatkozó Direktíva
2004/108/CE – Elektromágneses Kompatibilitás Direktívája

Az EDILKAMIN S.p.a. elhárít mindenemű felelősséget nem megfelelő működés esetén, amennyiben a cserét, bekötést és/vagy módosításokat nem az EDILKAMIN álta meghatalmazott személy végezte.

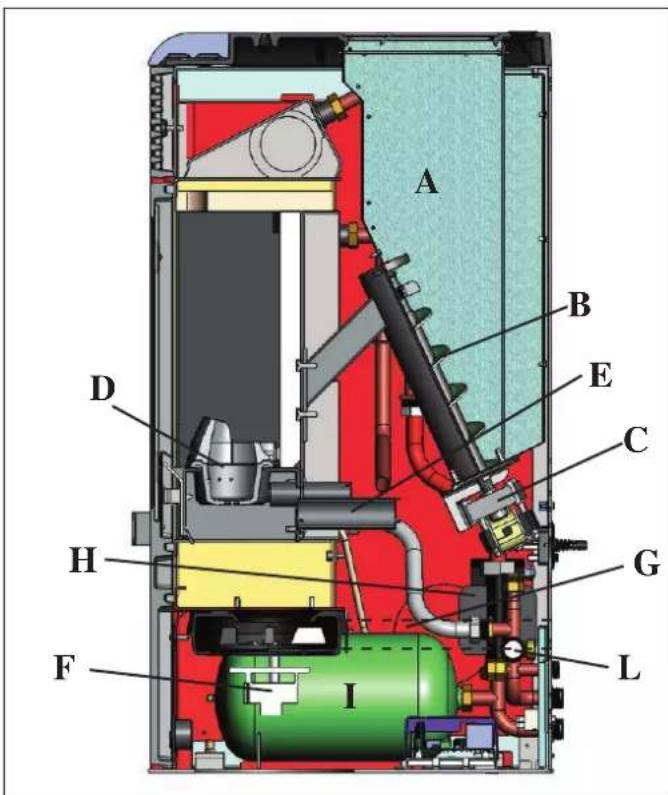

MÜKÖDÉSI ELV

A tüzelőanyag (pellet) a tartályból (A) a csigán keresztül (B), melyet egy motor (C) hajt, az égetődobozba (D) kerül.

A pellet begyújtása az elektromos ellenállás (E) által felmelegített levegő segítségével történik, majd egy füstelszívó (F) juttatja az égetődobozba.

Az égés során keletkező füstöt ugyanez a füstelszívó (F) szívja ki a tűztérből, majd az egy csövön (G) át távozik, mely egyaránt csatlakoztatható a kályha hátuljára, baloldalára vagy fedlapjára (ld. 229. oldal).

A vermikulit fenéklappal és lángterelővel ellátott acél túztér elülső oldalán kerámiaüvegböl készült ajtó található (ennek nyitásához használja a melléklet „hidegkart”).

A termokandallóban található felmelegített vizet egy beépített szvattyú (H) továbbítja a fűtésrendszerbe.

A termokandalló beépített zárt tágulási tartállyal és biztonsági túlnyomás-szeleppel rendelkezik.

A tüzelőanyag mennyiségét, a füstelszívást és az égésilevegőellátást a szoftverrel működő elektronikus vezérlőpanel szabályozza, mely magas teljesítményű, optimális égést és alacsony szennyezőanyagkibocsátástbiztosít.

A kályha rendelkezik egy soros csatlakozóval, melyhez az opcionális kábel (tsz. 640560) révén távirányító eszközöket (pl. kronotermosztátot) is csatlakoztathat.

A külső kerámiaburkolat három színben áll rendelkezésre: tejszínfehér, bordó és szürke

- A kályha használata során az csetleges kockázatok kizárólag a beszerelési útmutatások be nem tartásából, a feszültség alatt lévő (belső) alkatrészekkel való közvetleérintkezésből, a túzzel vagy forró alkatrészekkel(üveg, csövek, meleglevegő-kimenet) való érintkezésből vagy az idegen anyagok használatából fakadnak.

- Az alkatrészek meghibásodása esetére a kályha rendelkezik olyan biztonsági elemekkel, melyekgarantálják, hogy külső beavatkozás nélkül is kikapcsoljon.

- A megfelelő működéshez a kályha a műszaki lapban leírtakat betartvá kell üzembe helyezni. Használatközben a kályha ajtaját nem szabad kinyitni: az égés szabályozása automatikus és nem igényel semmilyen beavatkozást.

- Tüzelőanyagként kizárólag 6 mm átmérőjű pelletet használjon Idegen anyagokat soha ne helyezzen a tűztérbe vagy a pellet-tartályba.

- A füstjárat (a kályha füstkimeneti csövét és a kéményt összekötő csatorna) tisztításához ne használjongyúlékony termékeket.

- A kályhát tilos meleg állapotban tisztítani.

- A tűzteret és a pellettartályt csak HIDEG állapotban szabporszívózni.

- Az üveget HIDEG állapotban kell megtisztítani a megfelelő termék és egy törlőkendő segítségével

- A garancia érvényesítéséhez elengedhetetlen, hogy a kályha beszerelését és begyújtását az EDILKAMINáltal kiképzett műszaki szakszolgálat végezze el a jelen műszaki lap utasításai szerint.

- A kályha üzemelése során az elvezető csövek és az ajtó magas hőmérsékletre hevülnek fel – ne érjenhozzájuk kesztyű nélkül.

- Ne tároljon höre érzékeny anyagokat a kályha közvetlen közelében.

- SOHA ne használjon folyékony gyújtószereket a kályha begyújtásához vagy a parázs felélesztéséhez.

- Ne zárja el a helyiségben a külső levegő-bevételi nyílásokat, sem pedig a kályha levegőnyílásait. A kályhát ne nedvesítse meg, és nedves kézzel ne közelítsen annak elektromos részeihez.

- Ne helyezzen szükítőket a füstelvezető csövekre.

- A kályhát csak olyan helyiségbe lehet beszerelni, mely megfelel a túzbiztonsági előírásoknak, és rendelkezikminden olyan ellátó és elvezető szolgáltatással, melyek szükségesek a készülék megfelelő és biztonságosműködéséhez.

- Biztosítsa, hogy a visszatérő ágban a víz hőmérséklete 45°-50°C legyen.

- A kályhát csak 0°C feletti hőmérsékletű helyiségben szabad használni.

- Szükség esetén adagoljon fagyálló szert a rendszerben található vízhez.

- Ha a kályha nem gyullad be, NE próbálkozzon annak újbegyújtásával, míg ki nem ürítette azégetődobozt.

FIGYELEM: AZ ÉGETÓDOBOZBÓL ELTÁVOLÍTOTT PELLETET TILOS VISSZATÖLTENI A TARTÁLYBA.

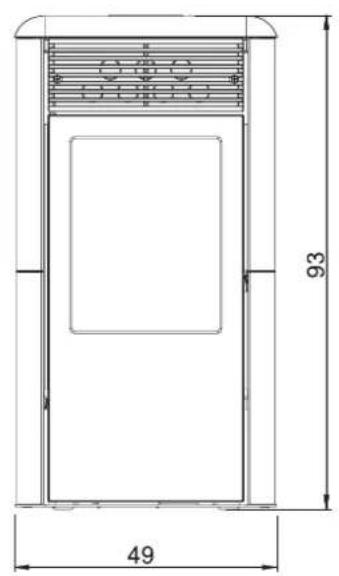

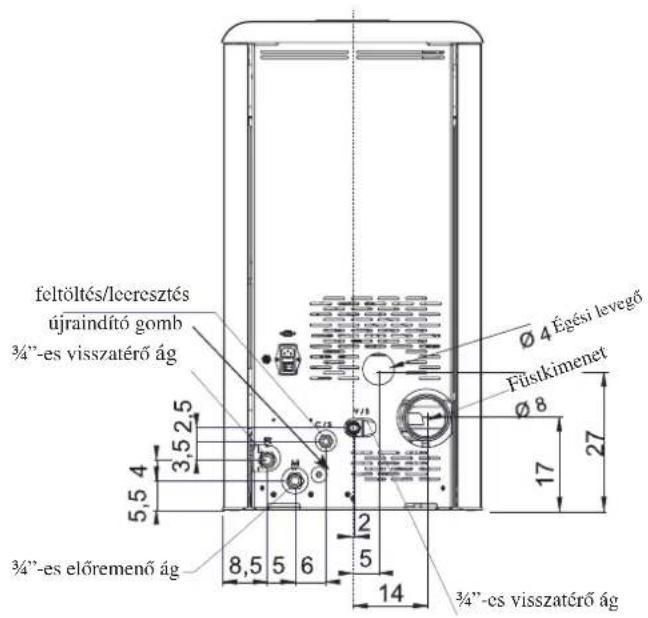

ELÜLSÖ OLDAL HÁTOLDAL

93 49

feltöltés/leeresztés újraindító gomb 3/4"-es visszatérő ág 3,5 2,5 5,5 4 3/4"-es előremenő ág 8,5 5 6 2 5 14 Ø 4 Égési levegő Füstkimenet Ø 8 17 27 3/4"-es visszatérő ág

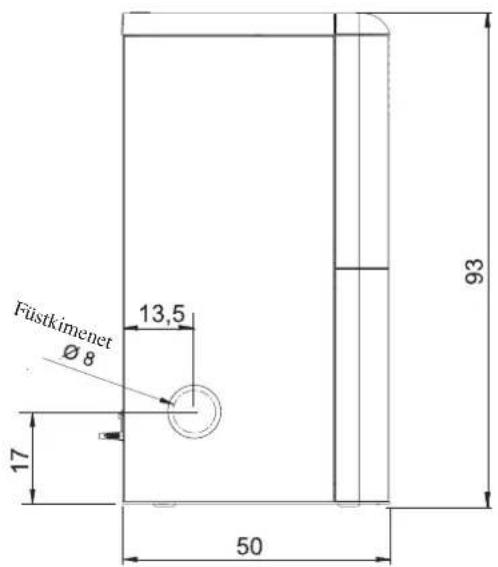

OLDAL

Füstkimenet Ø 8 13,5 17 50 93

ALAPLAP

Ø 8 cm Eistblaufmiet 11 13,5 50 49

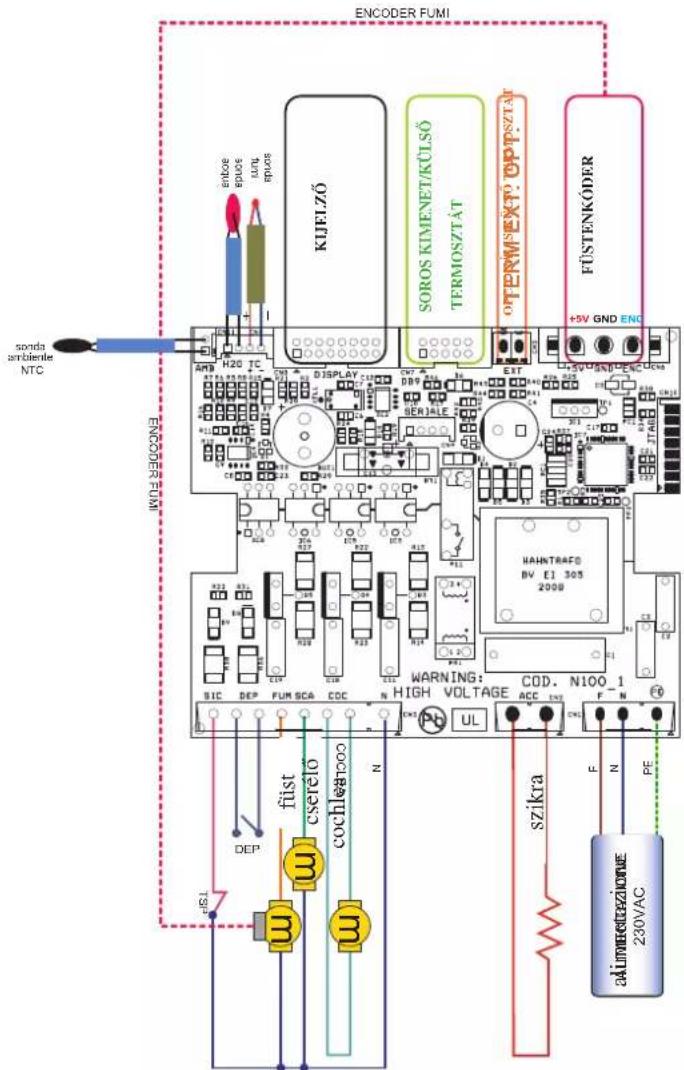

ELEKTRONIKUS ALKATRÉSZEK

ELEKTRONIKUS BREDEZÉSEK

ENCODER FUMI sonda ambiente NTC ENCODER FUMI KIJELZŐ SOROS KIMENET/KÜLSŐ TERMOSZTÁT OPERMSEXTO OPSPZTÁT FÜSTENKÖDER +5V GND ENC WARNING: COD. N100_1 HIGH VOLTAGE ACC EN UL SZIKRA ALIMETERIZIONNE 230VAC DEP Füst cserélo coch/leapoo N ESI

SOROS PORT

Az RS232 soros kimenetre a műszaki szakszolgálat egy opcionális kábel (tsz. 640560) segítségével egyopcionális eszközt csatlakoztathat a kályha be- és kikapcsolásának szabályozására (pl. környezetitermosztát) A soros kimenet a kályha belsejében, baloldalt található.

ELEM

Az elektronikus vezérlőpanel egy elemmel (CR 2032, 3V) üzemel. Az elem meghibásodása normális elhasználódásnak minősül (nem tekinthető termékhibának). További részletekért forduljon az első begyújtást végző Műszaki Szakszolgálathoz.

BIZTONSÁGI ESZKÖZÖK

- BIMETÁL

A füstkivezetőre van felhelyezve, ahol a füst hőmérsékletét méri. A beállított paraméterek alapján szabályozza a begyújtást, a működést és a kikapcsolást.

- DIFFERENCIÁLIS NYOMÁSÉRZÉKELŐ

A füstelszívó területen található, és akkor avatkozik be, ha a füstkörben problémát érzékel a huzattal kapcsolatban (pl. a füstcsatorn eltömődése).

- BIZTONSÁGI TERMOSZTÁT

Akkor avatkozik be, ha a készülék belsejében túl magas hőmérsékletet észlel. Ilyenkor leállítja a pellet betöltését, amitől a kandalló kikapcsol.

- VÍZRENDSZER BIZTONSÁGI TERMOSZTÁTJA

Akkor avatkozik be, ha a készülék belsejében túl magas hőmérsékletet észlel. Ilyenkor leállítja a pellet betöltését, amitől a kandalló kikapcsol.

Manuálisan kell újraindítani, a kályha hátoldalán található gombbal (ld. 224. oldal)

A TERMÉK JELLEMZÓI

HŐTECHNIKAI JELLEMZŐK
Névleges teljesítmény 11,5 kW
Víznek leadott névleges teljesítmény 8,3 kW
Hozzávetőleges globális teljesítmény 90,1 %
CO kibocsátás (13% O_2 ) névleges teljesítménynél 0,013 %
Max. nyomás 2 bar
Üzemi nyomás	1,5	bar
Távozó füst hőmérséklete	140 °C
Minimális huzat	12	Pa
Önműködő időtartam min/max	5 / 18	óra
Tüzelőanyag-fogyasztás min/max	0,8 / 2,7	kg/h
A pellettartály kapacitása	14	kg
Felmelegíthető légtérfogat*	300 m3
Tömeg a csomagolással együtt	142	kg
Füstcső átmérője (külső csatlakozással)	80 mm
Levcgőcső átmérője (külső csatl.)	40 mm

* a felmelegíthető légtérfogat kiszámítása a háznak az L10/91 irányelys szerinti szigetelését, valamint 33 Kcal/m³/óra hőigényt feltételezve tötént.
*Szintén figyelembe kell venni a kályha elhelyezkedését a felmelegítendő helyiségben.

MEGJ:

1) Ne feledje, hogy a külső eszközök befolyásolhatják az elektronikus vezérlőpanel működését.
2) Figyelem: a feszültség alatti alkatrészeken csak képzett szakember végezhet beavatkozást, karbantartástvagy ellenőrzést (bármilyen karbantartás elvégzése előtt csatlakoztassa le a kályhát a tápfeszültségről)

ELEKTROMOS JELLEMZÓK
Tápfeszültség 230Vac +/- 10% 50 Hz
Átlagos felvett teljesítmény 150 W
Átlagos felvett teljesítmény begyújtáskor 400 W
Elektronikus vezérlőpanel védelme F4 AL biztosíték,, 250 Vac

A fenti értékek csak tájékoztató jellegűek.

Az Edilkamin fenntartja a termékek előzetes értesítés nélküli változtatásának jogát.

BIZTONSÁGI ÉS MÉRŐESZKÖZÖK

Füsthömérsékletet mérő bimetál

A füstkimenetre van felhelyezve, ahol a füst hőmérsékletét méri. Szabályozza a begyújtási fázist és túlzottan alacsony vagy magas hőmérséklet észlelése esetén leállítja a kályhát.

Differenciális nyomásérzékelő

A kályha ajtajának kinyitása, a füstcső eltömődése, a tömítések túlzott kopása, vagy a kályha rendkívüli tisztításának elmaradása esetén a pelletbehordás megszakításával leállítja a kályhát.

A behordó csiga biztonsági termosztátja

A pellettartály mellett található. Túlzottan magas hőmérséklet észlelése esetén leállítja a motor áramellátását

Vízhőmérsékletet leolvasó szonda

A kályhában lévő víz hőmérsékletét méri, majd ezt az információt eljuttatja a vezérlőpanelhez, mely a kapott érték alapján szabályozza a kályha teljesítményét.

Amennyiben a leolvasott vízhómérséklet túl magas, a kályha leáll.

Manuálisan újraindítandó biztonsági termosztát a víz túlhevülése esetére

A kályhában lévő víz hőmérsékletét méri. Amennyiben túl magas hőmérsékletet észlel, leállítja a motor áramellátását. Ha a termosztát működésbe lépett, azt utólag a kályha hátulján található gomb segítségével újra kell indítani

Túlnyomási szelep

Túlnyomás elérésekor leereszti a rendszerben lévő vizet, melyet utólag pótolni kell.

FIGYELEM!!! Ne felejtse el rákötni a szelepet a csatornahálózatra!

Nyomásmérő

A kályha hátoldalán található, és a víznyomás leolvasását teszi lehetővé. Működés közben a javasolt víznyomás 1 bar.

LEÁLLÁS ESETÉN A KÁLYHA KIJELZŐJÉN HIBAÜZENET JELENIK MEG, MELYET A VEZÉRLÓPANEL MEMÓRIÁJA ELEMENT

ALKATRÉSZEK

Ellenállás

Szikrát képez a pellet begyújtásához és a láng kigyúlásáig bekapcsolt állapotban marad.

Füstelszívó

„Kihajtja” a füstöt és csökkenti az égési levegő nyomását

Motor

A csigát hajtva lehetővé teszi, hogy a pellet a tartályból az égetődobozba jusson

Keringetőszivattyú

A vizet a fűtési rendszer felé hajtja.

Zárt tágulási tartály

„Felveszi” a kályhában lévő víz felmelegedése során keletkező térfogatváltozásokat.

FONTOS, hogy a rendszerben lévő víz mennyisége alapján egy szakember felmérje egy további tágulási tartállyal való integrálás esetleges szükségét!

Levegőztető szelep

A kályha felső részén található (ld. 233 oldal), és a kályhában esetlegesen található felesleges levegő leeresztésére szolgál.

Eltérő rendelkezések hiányában az egyes országok nemzeti szabványai a mérvadóak. Olaszországban ezek az UNI 10683/2005, valamint az esetleges területi vagy helyi rendeletek.

Társasházban való beszerelés estén kérje ki a gondnokvéleményét.

AZ EGYÉB KÉSZÜLÉKEKKEL VALÓ KOMPATIBILITÁS ELLENŐRZÉSE

A kályhát TILOS olyan helyiségbe beszerelni, ahol elszívók, B típusú fűtőberendezések, vagy egyéb, a kályhaműködését esetlegesen befolyásoló készülékek találhatók. Ld. az UNI 10683 szabványt.

AZ ELEKTROMOS CSATLAKOZÁSOK ELLENÓRZÉSE (A KÁLYHA CSATLAKOZÓJA LEGYEN KÖNNYEN HOZZÁFÉRHETŐ HELYEN)

A kályha olyan elektromos tápvezetékkel rendelkezik, melynek csatlakozóját egy 230V, 50Hz-es, lehetőség szerint magnetotermikus kapcsolóval ellátott aljzatba kell bedugni. Ha a kályha hálózati csatlakozása nemkönnyen hozzáférhető, iktasson be egy megszakítót a hálózati csatlakozás és a kályha közé (a tulajdonos általelvégzendő feladat). A 10%-ot meghaladó mértékű áramingadozások károkozhatnak a készülékben. Az elektromos rendszer szabvány szerinti kell, hogy legyen; feltétlenül ellenőrizze a földelés hatékonyságát. A tápvezeték keresztmetszete a készülék teljesítményének megfelelő kell, hogy legyen. A nem megfelelő földelés a kályha meghibásodásához vezethet, melyért az Edilkamin nem vállal felelősséget.

TÜZBIZTONSÁGI TÁVOLSÁGOK

Tégla- vagy gipszkarton falak mellé a kályha közvetlenülelhelyezhető.

Fából vagy más gyúlékony anyagból készült fal melltörténőbeszerelés esetén gondoskodni kell a megfelelő,nem gyúlékony anyagból készült szigetelés biztosításáról. A füstcsövet – mely magas hőmérsékletet ér el – szintén megfelelően szigetelni kell. A kályhától 40 cm-en belüli távolságban nem lehetnek gyúlékony/hőre érzékeny anyagok, hacsak nemgondoskodott a megfelelő szigetelésről, a kályha előtt pedig – a kisugárzott hő miatt – 80 cm-en belül nem lehet gyúlékony/hőre érzékeny anyag.

LEVEGÓBEMENET

A kályha mögött kötelező egy legalább 80 cm² hasznokeresztmetszetű, a szabad levegővel összekötött levegőnyílást beiktatni, mely biztosítja az égéshez szükséges levegő pótlását.

FÜSTELVEZETÉS

A füstelvezető rendszer kizárólag a kályhához kell, hogy tartozzon (a más készülékkel közösen megosztottfüstelvezető csövek nem megengedettek).

A füst elvezetése a kályha hátoldalán, baloldalán vagy fedlapján található, 8cm átmérőjű csőcsonkon áttörténik.

A kályha füstelvezetését hermetikusan szigetelt, az EN 1856 szabvány szerinti minősítésű acélcsövekkel kell akülvilággal összekötni.

A cső füttartásához és szigeteléséhez olyan anyagot kell használni, mely kibírja a magas hőmérsékleteket(szilikont vagy hőálló ragasztót).

A vízszintes szakaszok maximális hossza 2m lehet, kerülve a V alakot.

A csőrendszer legfeljebb 2db, max. 90°-os könyököt tartalmazhat. Ha a füstelvezető nincs egy füstcsőbe beillesztve, akkor tartalmaznia kell egy legalább 1,5m hosszú, szélbiztoski-menettel ellátott függőleges szakaszt. Ld. UNI 10683 szabvány. Ha a füstcsatorna egy füstcsőbe illeszkedik, az utóbbi szilárd tüzelőanyagokhoz alkalmas kell, hogy legyen, ésamennyiben átmérője meghaladja a 150 mm-t, azt megfelelő keresztmetszetű és anyagú csőszakaszokkal kellkibélelni (pl. 80 mm átmérőjű acélcsővel).

A füstjárat minden egyes szakasza hozzáférhető kell, hogy legyen ellenőrzés céljából. A szilárd tüzelőanyagothasználó készülékekhez csatlakozó füstjáratokat és kéményeket legalább évente egyszer meg kell tisztítani(ellenőrizze, hogy országában van-e erre vonatkozó nemzeti szabvány) Az ellenőrzés és a tisztítás elmulasztása növelik a kéménytűz kockázatát. Ha ez történne, tegye a következőket: ne próbálja vízzel oltani, ürítse ki a pellettartályt, az eset utáni újraindítás előtt forduljon a Műszaki Szakszolgálathoz

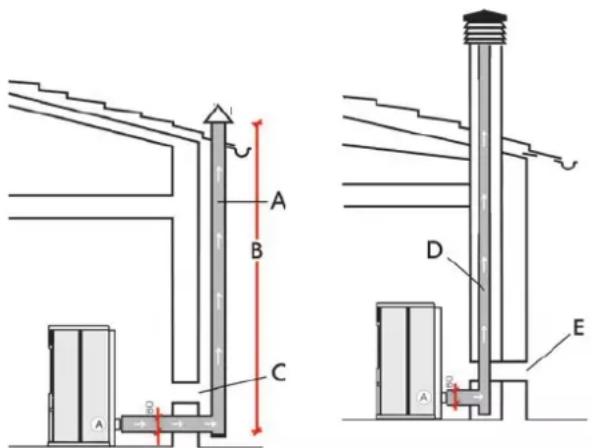

TIPIKUS ESETEK

Fig. 1 Fig. 2

A: szigetelt acél füstcső
B: minimális magasság 1,5m, de a tető szintjét feltétlen el kell,hogy érje
C-E: külső levegőnyílás (minimális keresztmetszet 80 cm²)
D: acél füstcső a falban lévő füstcső belsejében

KÉMÉNY

A kémény alapvető jellemzői:

• alsó részének belső keresztmetszete megegyezik a füstcsőével
• kimeneti keresztmetszete legalább a füstcső duplája
• szélnek kitett, de visszaáramlástól védett helyen, a tető szintje felett található

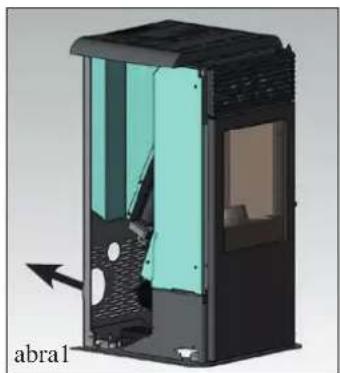

BESZERELÉS

Az IDROPOINT kályhához a füstelvezető cső egyaránt csatlakoztatható a kályha fedlapján, hátoldalán, illetvebaloldalán. A kályha a füstcső hátulra való csatlakoztatásához konfigurált állapotban kerül kiszállításra.

A FÜSTKIMENET ÉS A FÜSTCSŐ CSATLA- KOZTATÁSÁHOZ MINDEN ESETBEN EL KELL TÁVOLÍTANI A KÁLYHA BALOLDALLAPJÁT.

A csatlakoztatáshoz végezze el az alábbiakat:

- Kb. 15 mm-re lazítsa ki a lemez fedlap alatti öntvény fedlap két csavarját (A - 2. ábra)

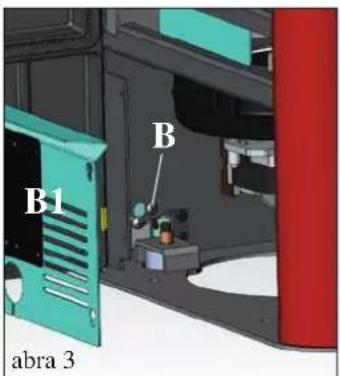

• Nyissa ki az ajtót, és távolítsa el a horganyzott panelt (B1 – 3. ábra)
• Csavarozza ki a bal és jobb oldallapok alsó/elülső részein található csavarokat (B - 3. ábra)

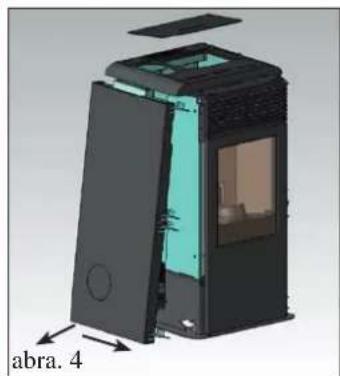

• Távolítsa el a fedlapon található csavart (ld. az 5 ábrát a 230. oldalon)
• Szerelje le a bal oldallapot úgy, hogy azt kb. 2 cm-re a kályha eleje felé húzza, majd alul, és végül felülleakasztja a fedlapról (4. ábra).

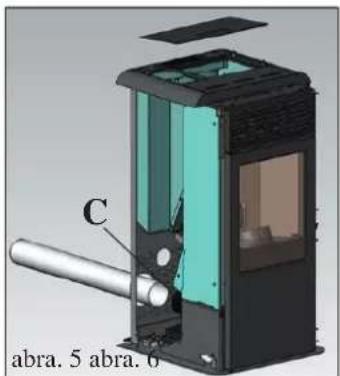

Ezen a ponton válassza ki a füstkimenethez használni kívánt csatlakozást.

B B1 abra 3

A mellékelt bilinccsel csatlakoztassa a hátsó füstelvezető csövet (nem tartozék) a füstcsiga csőcsonkjához (C – 5.ábra). Ebben az esetben elég a füstelvezető csövet (nem tartozék) átvezetni a lemez hátlap alsó részén találhatónyíláson.

Csatlakoztassa a mellékelt, bilinccsel ellátott csatlakozó könyököt a füstcsiga csőcsonkjára (D – 6. ábra).

Csatlakoztassa az oldalsó füstelvezető csövet (nem tartozék) a fenti csatlakozó könyökre. A füstelvezető cső (nem tartozék) csatlakoztatásához távolítsa el a lemez oldallapról az előre kivágottdiafragmát (6. ábra) A művelet befejezésétül a lemez oldallapvisszahelyezése után rögzítse a díszítőelemet a mellékelt csavarokkal (E – 7. ábra)

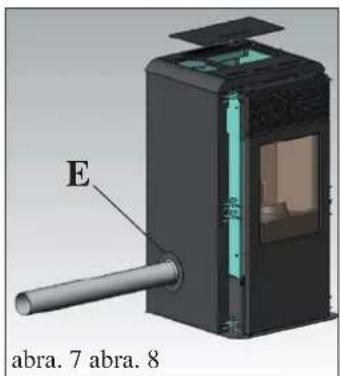

E abra. 7 abra. 8

Megj. A disztöelem és az oldallap rögzítését a füstcső végleges helyére történő rögzítése után kell elvégezni.

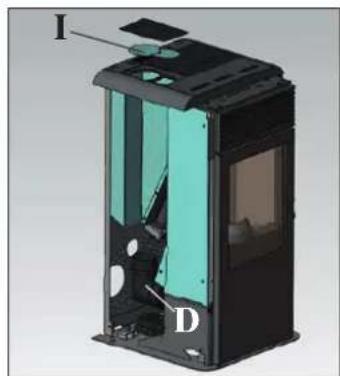

A FÜSTKIMENET CSATLAKOZTATÁSA A KÁLYHA FEDLAPJÁN

Csatlakoztassa a mellékelt, bilinccsel ellátott csatlakozó könyököt a füstcsiga csőcsonkjára (D - 8. ábra).

Csatlakoztassa az oldalsó füstelvezető csövet (nem tartozék) a fenti csatlakozó könyökre. Ez esetben a két mellékelt lemez félburkolatot (G –H – 9. ábra) kell felhelyezni a teljes lemezburkolat helyére, ahorganyzott takarólap eltávolítása mellett (I – 8. ábra). A cső átvezetéséhez távolítsa el a diafragmát a kisméretű lemez félburkolatról (G – 9. ábra).

G H D abra. 9 abra. 10

A kályha felszerelt fém oldallapokkal (A-B) és oldalsó kerámiarögzítő fémkengyelekkel kerül kiszállításra. Azalábbi elemek azonban külön csomagolásban találhatók:

• 4 db elülső kerámia oldallap (C)
• 1 db felső kerámia betét (E)
• 2 db tájolócsap a felső kerámia betéthez (F)
  .- 8 db M4-es csavar (X)
• 8db 4mm-es alátét

A burkolat felszereléséhez kövesse az alábbi lépéseket:

1/2/3. ábrák:

Távolítsa el a kályháról a két oldalsó kerámiarögzítő fémkengyelt (D) úgy, hogy azokat kb. 3 cm-rel felfelécsúsztatja. Helyezze fel ezeket a kengyeleket (D) az elülső kerámia oldallapok (C) hátoldalára, és az M4-es csavarokkal és alátétekkel rögzítse a két elemet a furatokon keresztül.

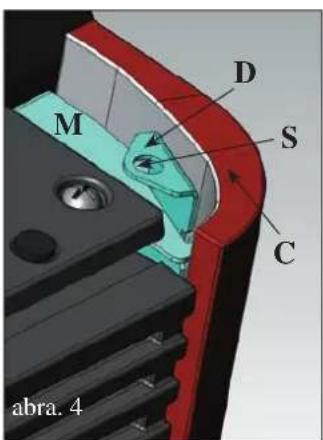

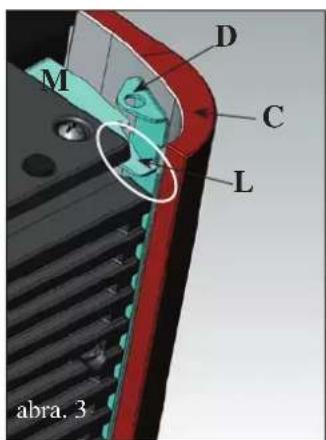

3/4 ábrák:

Felülröl lefelé illessze be a fémkengyelekkel összeszerelt kerámia oldallapokat a fém oldallap (M) szélén található vájatba (L).

5/6/7. ábrák

Ellenőrizze a kerámia oldallapok (C) illeszkedését és szükség esetén végezze el azok beállítását a kályha tetején (V - 5. ábra) és belsejében (R - 6/7. ábra) található állítócsavarokkal.

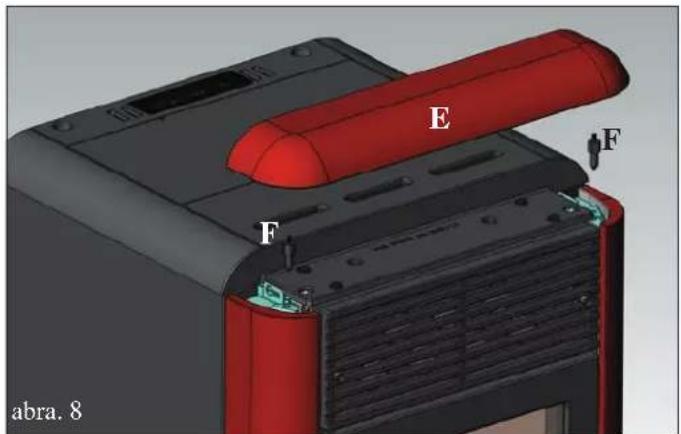

4/8. ábrák

Helyezze fel a tájolócsapokat (F) a kerámia fedlapbetét (E) alsó oldalára, és rögzítse azokat a furatokba. Illessze helyére a kerámia fedlapbetétet úgy, hogy a csapokat ráilleszti az előzetesen felszerelt fémkengyelek (D) furataira.

M D C L abra. 3

M D S C abra. 4

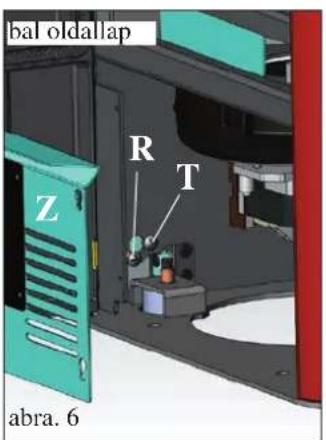

bal oldallap R T Z abra. 6

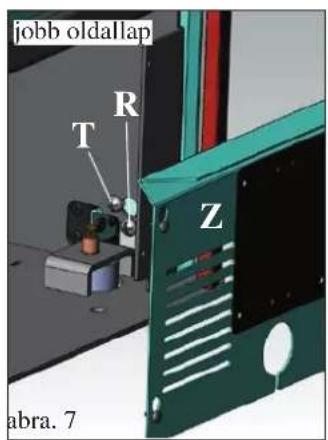

jobb oldallap T R Z abra. 7

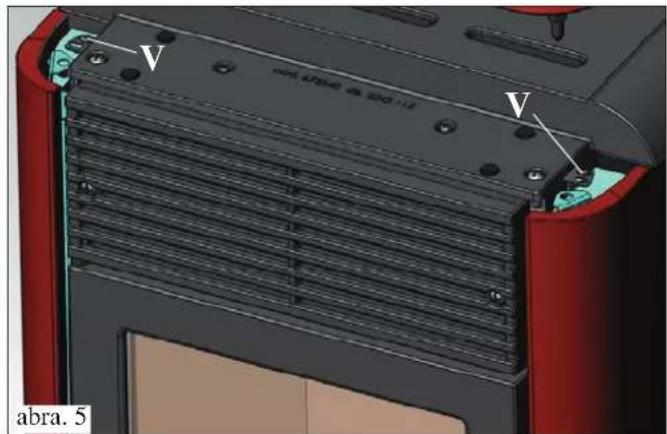

V V abra. 5

E F F abra. 8

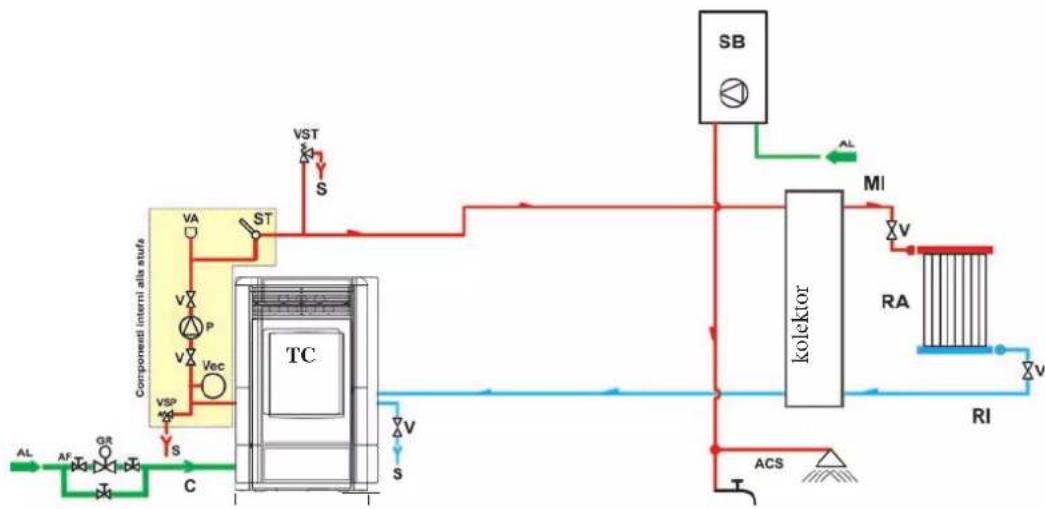

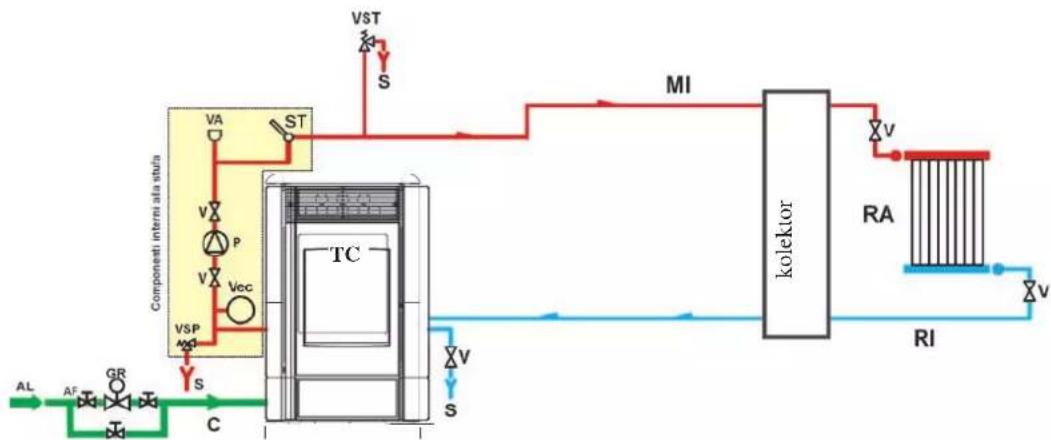

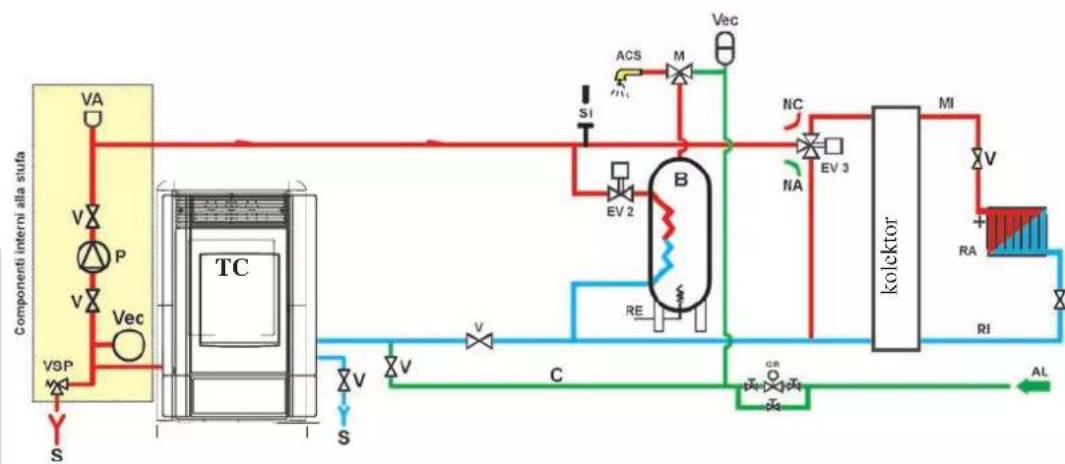

A VÍZVEZETÉKRENDSZERRE VALÓ CSATLAKOZTATÁS

(KIZÁRÓLAG A MŰSZAKI SZAKSZOLGÁLAT ÁLTAL VÉGEZHETŐ EL)

• SOHA NE HASZNÁLJA AZ IDROPOINT KÁLYHÁT, HA A RENDSZERBEN NINCS VÍZ.
• A „SZÁRAZON” TÖRTÉNŐ BEGYÚJTÁS KÁRT TEHET A KÁLYHÁBAN.
• AZ IDROPOINT KÁLYHÁT KB, 1,5 BAR NYOMÁSON KELL ÜZEMELTETNI..

A vízvezetékrendszerre való csatlakoztatást csak képzett szakember végezheti el, aki az L. 46/90 szerint jogosultarra, hogy arról megfelelőségi nyilatkozatot adjon ki. Más országokban az érvényes jogszabályok rendelkezéseitkell követni.

• Az előremenő és visszatérő ágak, valamint a leeresztő szelepek megtervezésekor olyan megoldásokatkeressen, melyek lehetővé teszik a kályha esetleges későbbi áthelyezését.
• A jobb működés érdekében az elsődleges vízkört (amelyben a hőt előállító készülék található) el kell választania másodlagos vízkörtöl (felhasználó egység), pl. egy lapokból álló hőcserélő segítségével, amely lehetővé tesziaz energia hő formájában történő leadását, a vizek keveredése nélkül.

A VÍZ KEZELÉSE

Szükség szerint használjon könnyű ötvözetekhez alkalmas fagyás-, lerakódás- és rozsdagátló adalékokat.

Amennyiben a feltöltéshez használt víz keménysége meghaladja a 35°F-t, használjon vízlágyítót. Javaslatokértld. az UNI 8065-1989 szabványt (Vízkezelés lakossági használatra szolgáló hőkészülékekben).

MEGJEGYZÉS A VISSZATÉRŐ ÁGBAN TALÁLHATÓ VÍZ HÖMÉRSÉKLETÉRŐL.

Gondoskodni kell a megfelelő rendszerről annak érdekében, hogy a visszamenő ágban a víz hőmérséklete neessen 45°-50°C alá.

MEGJ.:

A telepítést végző személynek a kályha által kiszolgált vízrendszer jellemzői függvényében számításba kellvennie egy további tágulási tartály telepítését is.

FIGYELEM:

Használati melegvíz előállítása során a radiátorok teljesítménye átmenetileg csökken.

ELSŐ BEGYÚJTÁS

Győződjön meg arról, hogy a vízvezetékrendszerre való csatlakoztatás megfelelő-e és, hogy a tágulási tartályelég nagy-e a biztonságos működés garantálásához. A kályhába beépített tágulási tartály egymagában NEM nyújt biztosítékot a rendszerben található vízhótágulása okoztakövetkezményekkel szemben. Csatlakoztassa a kályhát az elektromos hálózatra és végezze el a hidegtesztet. A feltöltő csapon keresztül töltse fel vízzel a kályhát (a javasolt nyomás kb. 1,5 bar). A feltöltés során légtelenítse a keringetőszivattyút és nyissa meg a manuális szelepet (ld. 233. oldal). Ezt a műveletet a későbbiekben is időnként el kell végezni

A VÍZVEZETÉKRENDSZERRE VALÓ CSATLAKOZTATÁS

A termokandalló, mint egyedüli hőforrás

Az alábbi ábra csak hozzávetőleges, a pontos telepítést a vízvezetékszerelőnek kell felmérnie.

Vízmelegítővel összekapcsolt termokandallót tartalmazó fűtésrendszer

Az alábbi ábra csak hozzávetőleges, a pontos telepítést a vízvezetékszerelőnek kell felmérnie

JELMAGYARÁZAT:

AF: Hidegvíz

AL: Vízellátás a

vízvezetékrendszerről

C: Víz feltöltése/pótlása

GR: Nyomáscsökkentő

MI: Rendszer előremenő ága

P: Keringetőszivattyú

RA: Radiátorok

RI: Rendszer visszatérő ága

S: Leeresztés

ST: Hőmérsékleti szonda

TC: Termokandalló

V: Gömbszelep

VA: Automatikus leeresztő szelep

Vec: Automatikus leeresztő szelep

VSP: Biztonsági szelep

VST: Hóleeresztő szelep

A termokandalló, mint egyedüli hőforrás, használati melegvizet előállító boilerrel

Az alábbi ábra csak hozzávetőleges, a pontos telepítést a vízvezetékszerelőnek kell felmérnie

JELMAGYARÁZAT:

ACS: Használati melegvíz

AF: Hidegvíz

AL: Vízellátás a

vízvezetékrendszerről

C: Víz feltöltése/pótlása

GR: Nyomáscsökkentő

MI: Rendszer előremenő ága

P: Keringetőszivattyú

RA: Radiátorok

RI: Rendszer visszatérő ága

S: Leeresztés

SB: Vízmelegítő

ST: Hőmérsékleti szonda

TC: Termokandalló

V: Gömbszelep

VA: Automatikus leeresztő szelep

Vec: Zárt tágulási tartály

VSP: Biztonsági szelep

VST: Hóleeresztő szelep

KIEGÉSZÍTÓK:

A fentiekben található telepítési rajzok tervezésekor az Edilkamin terméklistájában található kiegészítők lettekszámításba véve. Egyes alkatrészek (hőcserélők, szelepek, stb.) külön is megvásárolhatók. Bővebb formációért forduljon területi viszonteladójához

JELMAGYARÁZAT:

ACS: Használati melegvíz

AL: Vízellátás a

vízvezetékrendszerről

B: Boiler

C: Víz feltöltése/pótlása

CE: Elektronikus vezérlőközpont

EV2: Kétállású elektroszelep

EV3: Háromállású elektroszelep

NA: rendes állapotban nyitott

NC: rendes állapotban zárt

GR: Nyomáscsökkentő

MI: Rendszer előremenő ága

P: Keringetőszivattyú

RA: Radiátorok

RI: Rendszer visszatérő ága

S: Leeresztés

TC: Termokandalló

V: Gömbszelep

Vec: Zárt tágulási tartály

VSP: Biztonsági szelep

HASZNÁLATI ÚTMUTATÓ

Első begyújtás/az Edilkamin Műszaki Szakszolgálata által elvégzett ellenőrzés

A kályha üzembe helyezését az UNI 10683 szabvány 3.21 pontjának előírásai szerint kell elvégezni, mely meghatározza a kályha helyes működésének ellenőrzéséhez szükséges helyszíni ellenőrzéseket.

Az Edilkamin Müszaki Szakszolgálata a pellet típusa és a beszerelés körülményei alapján kalibrálja a kályhát.

Az Edilkamin Műszaki Szakszolgálata által elvégzett üzembehelyezés a garancia érvényesítésének elengedhetetlen feltétele.

Az első begyújtások során enyhe festékszag keletkezhet, mely azonban rövid időn belül eltűnik.

A begyújtás előtt feltétlen ellenőrizze az alábbiakat:

• A megfelelő beszerelést
- Az áramellátást
- Az ajtó füsttartó zárását
- Az égetődoboz tisztaságát
- Azt, hogy a kijelző készenléti állapotban van (a dátum, teljesítményfokozat és a hőmérséklet értékei villognak)

A PELLETTARTÁLY FELTÖLTÉSE

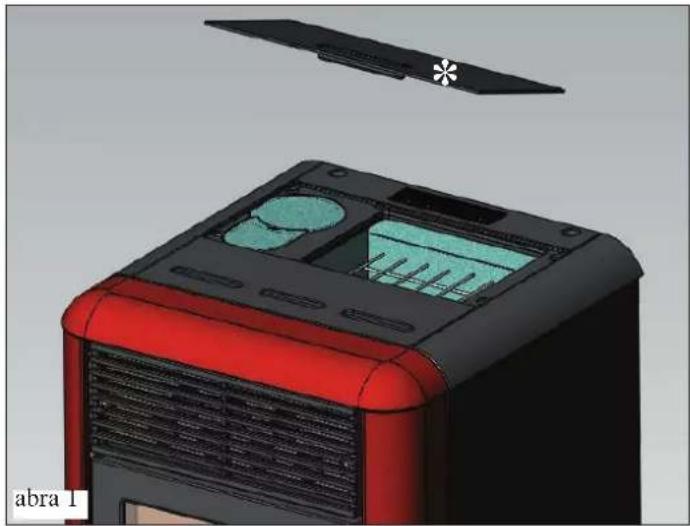

A pellettartályhoz a fém fedlap eltávolításával férhet hozzá (1. ábra)

FIGYELEM: Ha működésben lévő (vagyis forró) kályhába tölt pelletet, viselje a hozzá mellékelt kesztyűt.

Az első begyújtás alkalmával eressze le a kályhából a vizet/levegőt a lemez fedlap alatt található szelepk (V) megnyitásával (2-3. ábrák)

FONTOS: a jobb oldali szelep csak a jobb oldali elem elmozdítását követően hozzáférhető

MEGJEGYZÉS a tüzelőanyagról

A IDROPOINT kályha kb. 6 mm átmérőjű fapellet égetésére lett tervezve.

A pellet apró hengerekből álló tüzelőanyag, mely magas nyomás alatt összesajtolt fűrészporból ésaprított fahulladékból készül, ragasztó vagy egyéb idegen anyag hozzáadása nélkül. A pellet 15kg-os zsákokban kerül forgalmazásra.

Ahhoz, hogy a kályha működése NE kerüljön veszélybe, elengedhetetlen, hogy más tüzelőanyagot NEégessen benne. Más tüzelőanyag (beleértve a fát) használata, mely laboratóriumi elemzéssel kimutatható, a garanciaelévülését vonja maga után.

Az EdilKamin úgy tervezte, tesztelte és programozta kályháit, hogy azok a következő jellemzőkkelrendelkező pellet használata mellett nyújtsák a legjobb teljesítményt:

• Átmérő: 6mm
• Maximális hossz: 40mm
• Maximális víztartalom: 8%
• Hôteljesítmény: minimum 4300 kcal/kg.

A fentiektől eltérő tulajdonságokkal rendelkező pellet használata a kályha kalibrálását igényli, hasonlóképpen a műszaki szakszolgálat által az első begyújtáskor elvégzetthez.

A nem megfelelő pellet használata a következőkhöz vezethet: a teljesítmény csökkenése, működési rendellenességek, eltömódés okozta leállás, az üveg bepiszkolódása, el nem égett termékek, stb.

A pellet szemrevételezéssel egyszerűen ellenőrizhető.

Jó: sima, szabályos hossz, nem poros állagú.

Rossz: vízszintes és függőleges repedések, nagyon poros állag, változó hossz és idegen anyagok jelenléte

HASZNÁLATI ÚTMUTATÓ

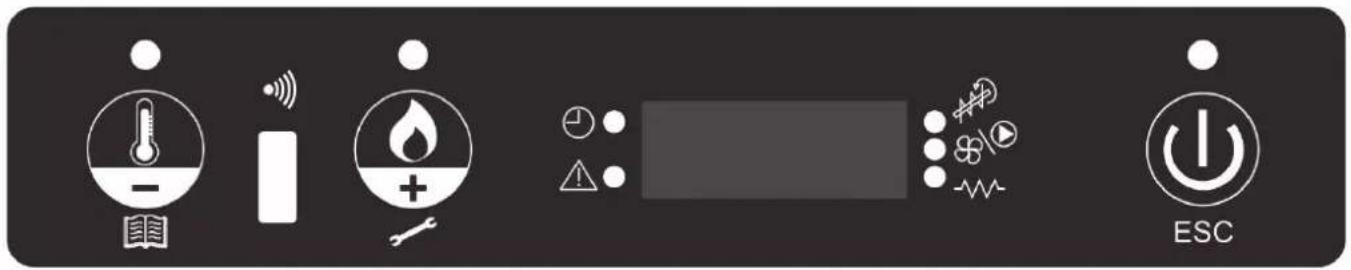

SZINOPTIKUS PANEL

a kívánt környezeti hőmérséklet beállítására vagy a menübe való belépésre szolgáló gomb

a víz hőmérsékletének beállítására szolgáló gomb (H2O)

be-/kikapcsoló gomb, illetve a menü megerősítő/bezáró gombja

azt jelzi, hogy a kronotermosztát be lett programozva az időpontok szerinti automatikus bekapcsolásokhoz

iriasztási állapot fennállását jelzi

a pelletmotor működését jelzi

a keringetőszivattyú működését jelzi

a begyújtó ellenállás működését jelzi

A MENÜ LEÍRÁSA

- A menübe való belépéshez tartsa - lenyomva 2 mp-ig a minusz... gombot (ekkor a LED kikapcsol)

plusz

lenyomva 2 mp-ig a minusz...

A minuz vagy a plusz mbot megnyomva az alábbi menüpontokon lépegethet végig:

• M1: az óra beállítása
• M2: az időzítő beállítása
• M3: nyel
• M4: készenléti állapot
• M5: első feltöltés
• M6: állapot
• M7: műszaki kalibrálás (Szakszolgálat részére)
• M8: pellet típusa (Szakszolgálat részére)
• M9: kilépés a menüböl
• A kívánt menüpont megerősítéséhez nyomja meg a ESC gombot

- Az előző menüponthoz való visszatéréshez tartsa lenyomva 3 mp-ig a ESC gombot

- A menüből való kilépéshez tartsa lenyomva 3 mp-ig a ESC gombot.

BE- ÉS KIKAPCSOLÁS

A kályha be- vagy kikapcsolásához tartsa lenyomva 3 mp-ig a ESC gombot.

Ha a LED világít: a kályha üzemel

Ha a LED villog: a kályha kikapcsolási vagy riasztási állapotban van Ha a LED nem világít: a kályha kikapcsolt állapotban van

ÜZEMMÓD

A kályha két üzemmóddal rendelkezik:

- MANUÁLIS

Manuális üzemmódban a felhasználó a kívánt vízhőmérsékletet állítja be, a helyiség hőmérsékletétőlfüggetlenül. A kályha az aktuális vízhőmérséklet alapján automatikusan szabályozza teljesítményét a beállítottérték eléréséhez vagy fenntartásához.

A manualis üzemmód kiválasztásához nyomja meg

a minusz gombot (ekkor kigyullad a LED, és megjelenikaz air felirat és a hőmérséklet értéke).

A plusz gomb lenyomásával növelheti a beállított hőmérsékletet, maximum addig, amíg a kijelzőn megjelenika MAN felirat (40°C felett).

A víz hőmérsékletének beállításához nyomja meg a PLUSZ. gombot (ekkor kigyullad a LED, és megjelenik az H2Ofelirat).

A kívánt + vízhőmérsékletet a plusz vagy a minusz gombbal állíthatja be.

- AUTOMATIKUS

AUTOMATIKUS üzemmódban a felhasználó a víz hőmérsékletét és a helyiségben elérni kívánt hőmérsékletet állíthatja be, a kályha

pedig a beállított levegő-.(AIR) vagy vízhőmérséklet (H2O) elérésekor automatikusan legalacsonyabb teljesítményi fokozatra vált át. A kívánt környezeti hőmérséklet (AIR) beállításához nyomja meg a MINUSZ... gombot (ekkor kigyullad a LED).

Ekkor a kijelzön megjelenik a pillanatnyi üzemi hőmérséklet.

A környezeti hömérséklet beállításához nyomja meg a PLUSZ

vagy a MINUSZ gombot mindaddig, míg eléri akívánt értéket.

HASZNÁLATI ÚTMUTATÓ

A CSIGA FELTÖLTÉSE (csak akkor végzendő el, ha a kályhából teljesen kifogyott a pellet)

A csiga feltöltéséhez elsőként be kell lépnie a menübe: ehhez nyomja meg 2 mp-ig a minusz fgombot, majdnyomja meg a plusz

nyomja meg a plusz gombot, míg a kijelzőn megjelenik az „M5 első feltöltés” férat.

A lépés megerősítéséhez nyomja meg a esc gombot, majd nyomja meg a plusz gombot a funkcióaktiválásához. Ezt a műveletet csak

kikapcsolt és hideg kályhán szabad elvégezni.

Megj: a művelet során a füstelszívó ventilátor bekapcsolt állapotban marad.

KÉSZENLÉTI ÜZEMMÓD

Ez az automatikusan vezérelt üzemmód a beállított környezeti hőmérséklet 0,5°C- al történő meghaladásakor 10 perc elteltével kikapcsolja a kályhát (ez az érték a Műszaki Szakszolgálat által a beszereléskor módosítható).

A kijelzön a „GO STBY” felirat és a kikapcsolásig hátralévő percek száma jelennek meg.

Ez a funkció AUTOMATIKUS vagy MANUALIS üzemmódban, illetve külső termosztát használata mellett egyaránt elérhető. Ha a helyiség hőmérséklete 2°C- al a beállított érték alá csökken, a kályha újra bekapcsol (ez az érték a Műszaki Szakszolgálat által a beszereléskor módosítható)

A funkció aktiválásához tartsa lenyomva kb. 3 mp-ig a minusz gombot. Ekkor a kijelzón az „M1 óra beállítása” felirat jelenik meg.

Nyomja meg a plusz gombot, míg a kijelzőn megjelenik az „M4 standby” felirat, majd erősítse ezt meg a esc gombbal.

Az „ON” (bekapesolás) kiválasztásához nyomja meg a plusz gombot, majd erősítse ezt meg a esc gombbal

Az „M4 standby” menüpontból való kilépéshez nyomja meg kb. 6 mp-ig a esc 📍mbot.

AZ IDŐ ÉS A DÁTUM BEÁLLÍTÁSA

Tartsa lenyomva kb. 2 mp-ig a minusz gombot. Ekkor a kijelzőn az „M1 óra beállítása” felirat jelenik meg.

megerősítéshez nyomja meg a esc mbot.

Ekkor sorrendben a következő adatok jelennek meg: a hét napja, óra, perc, nap, hónap, év, melyek értékét a minusz vagy a

plusz gombokkal tudja módosítani. A megerősítéshez nyomja meg a esc gombot.

Az „M1 óra beállítása” menüpontból való kilépéshez nyomja meg kb. 6 mp-ig a Esc gombot.

KÜLSÖ TERMOSZTÁT

A külső termosztátot az opcionális kék kábellel (tsz. 640560) kell a kályha hátoldalán található csatlakozóba bekötni, tiszta, és általában nyitott kontaktot biztosítva.

- nyitott kontakt: a környezeti hőmérséklet elérve

- zárt kontakt: a környezeti hőmérséklet nincs elérve

A T-E (külső termosztát) üzemmód kiválasztásához nyomja meg a minusz gombot (ekkor kigyullad a LED). kívánt

hőmérsékletet a minusz gombbal tudja csökkenteni, míg a kijelzőn meg nem jelenik a T-E felirat. (6°C alatt)

Megj.: Ha a kályha kikapcsolt állapotban van, a külső termosztát nem tudja be- vagy kikapcsolni. Ha az időzítő vagy a külső termosztát által végrehajtott be- és kikapcsolásokon kívül kívánja be- vagy kikapcsolni a kályhát, minden esetben meg kell

nyomnia a es mbot.

KRONOTERMOSZTÁT A KÁLYHA NAPI/HETI PROGRAMOZÁSÁHOZ

Három, egymástól független programozási mód (napi, heti, hétvégi) létezik, melyek így számos kombinációt tesznek lehetővé a felhasználó igényei szerint. (az időpontot 10 perces lépésekben lehet beállítani)

Tartsa lenyomva kb. 2 mp-ig a minusz gombot. Ekkor a kijelzőn az „M1 óra beállítása” felirat jelenik meg (ésa LED kikapcsol).

Tartsa lenyomva kb. 2 mp-ig a plusz gombot. Ekkor a kijelzőn az „M2 időzítő beállítása” felirat jelenik meg.,

megerősítéshez nyomja meg a esc mbot.

A három programozási mód (napi, heti, hétvégi) megjelenítéséhez nyomja meg a minusz vagy a plusz

HASZNÁLATI ÚTMUTATÓ

a megerősítéshez nyomja meg a ① esc gombot.

Az alábbi menüpontokból választhat (az alapbeállított érték az OFF)

• M2-1: kronotermosztát bekapcsolása
• M2-2: napi programozás
• M2-3: heti programozás
• M2-4: hétvégi programozás
• M2-5: kilépés a menüböl

Válassza ki a kívánt menüpontot, majd erősítse azt meg a esc gombbal.

A begyújtások és kikapcsolások, illetve az időpontok beállításához nyomja meg a minusz vagy a plusz.

gombot, majd erősítse ezt meg a gombbal.

A programozásból való kilépéshez tartsa lenyomva 6 mp-ig a esc mbot.

Napi programozás:

napi két be-/kikapcsolás állítható be, mely minden nap esetében egyforma lesz:

Példa: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00

Heti programozás:

a hét kiválasztott napjaira egyenként négy be-/kikapcsolás állítható be, pl:

Hétvégi programozás:

két hétvégi be-/kikapcsolás állítható be:

Példa: start1 week-end 07:00 stop1 week-end 11:30

Példa: start2 week-end 14:20 stop2 week-end 23:50

ELEKTRONIKUS BERENDEZÉSEK

TÁVIRÁNYÍTÓ

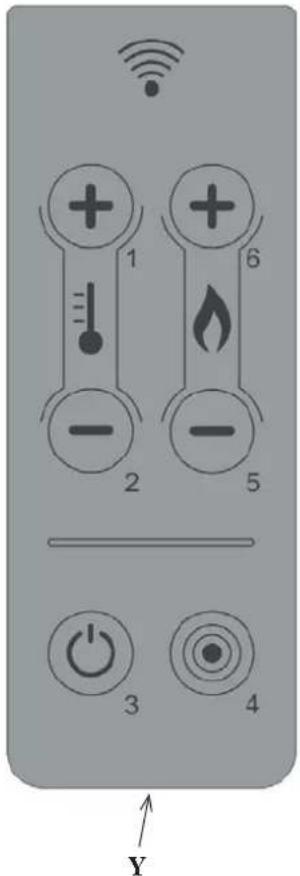

SZIMBÓLUMOK LEÍRÁSA

3: ki- és bekapcsológomb, 2 mp-ig nyomva kell tartani (rövid hangjelzés igazolja a készülék bekapcsolását, hosszú hangjelzés igazolja a készülék kikapcsolását)

1: gomb a környezet hőmérsékletének növeléséhez (SET AMBIENTE)
2: gomb a környezet hömérsékletének csökkentéséhez
6: gomb a víz hőmérsékletének növeléséhez (SET ACQUA)
5: gomb a víz hőmérsékletének csökkentéséhez
4: gomb a menübe való belépéshez

- A távirányító infravörös jelzést továbbít.

A jelzést továbbító lednak látnia kell a kályha fogadó (érzékelő) ledjét, a megfelelő jelzés továbbításhoz.

Szabad térben az érzékelési távolság 4-5 m.

• A távirányító egy 3V alkáli elemmel működik, az elem élettartama a használat gyakoriságától függ, de általában egy szezonra bőségesen elegendő.
  A cseréhez ki kell nyitni az Y jelzésű fedőlapot, ahol az elem van.
  A lemerült elemet az előírásoknak megfelelően kell ártalmatlanítani.
• A távirányítót nedves ronggyal kell tisztítani, vegyszert vagy folyadékot nem szabad közvetlenül ráspriccelni; minden esetben semleges kémhatású tisztítószert kell használni.
• Óvatosan használja a távirányítót, egy véletlen leesés következtében eltörhet.

- Üzemi hömérséklet:

0-40°C

- Tárolási hőmérséklet:

-10/+50°C

- Működési páratartalom:

20-90% U.R. kondenzáció nélkül

- Védelmi fokozat:

IP 40

- Behelyczett elem súlya:

15 gr

KARBANTARTÁS

Húzza ki a kályha csatlakozóját az aljzatból mielőtt bármilyen karbantartást végezne.

A rendszeres karbantartás a kályha működőképességének alapvető feltétele.

A KARBANTARTÁS ELMULASZTÁSA a kályha működésképtelenségéhez vezet.

A karbantartás elmulasztása a garancia elévülését vonja maga után.

NAPI TISZTÍTÁS

A kályha kikapcsolt, hideg, és a tápellátásról lecsatlakoztatott állapotában kell elvégezni.

• A tisztításhoz használjon porszívót (opciós tartozék, Id. 243. oldal). Az egész művelet mindössze néhány percetvesz igénybe.
• Nyissa ki a kályha ajtaját, vegye ki az égetődobozt (1 – A ábra) és ürítse tartalmát a hamuládába. (2 – Bábra)
  • A MEGMARADT PELLETET NE ÖNTSE VISSZA A TARTÁLYBA
• Vegye ki és ürítse ki a hamuládát (2 – B ábra) egy nem gyúlékony tárolóedénybe (mivel lehet, hogy a hamuban még maradt parázs).
• Porszívózza ki a tűzteret, a tűztérfeneket és az égetődoboz körüli részt, ahova a hamu hullik.
• Vegye ki az égetődobozt (1 – A ábra), spatulával kaparja ki és tisztítsa meg az égetődoboz lyukait az esetleges eltömődésektől. (2. ábra)
• Porszívózza ki az égetődoboz üregét és az égetődoboznak az üreggel érintkező peremeit.
• Szükség esetén tisztítsa meg az üveget (hideg állapotban).

SOHA NE PORSZÍVÓZZON MELEG HAMUT, mert ez tönkreteheti a porszívót, és lakástüzet okozhat.

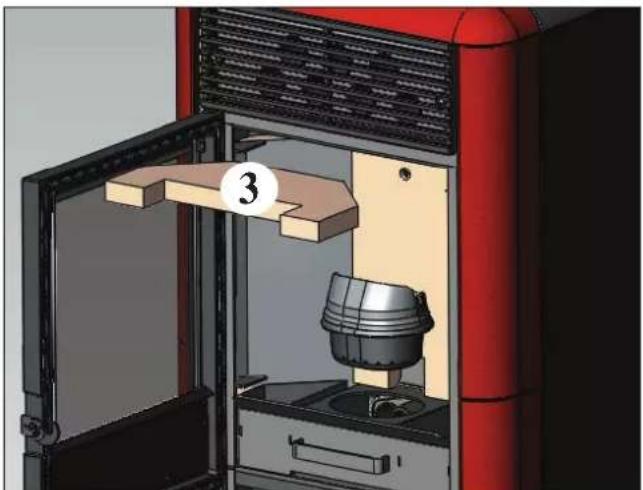

• Emelje ki a lángterelőt (3 – C ábra) és öntse a visszamaradt hamut/pelletet a hamuládába (2 – B ábra)
• Úrítse ki és porszívózza ki a pellettartályt.

SZEZONÁLIS KARBANTARTÁS (A MÜSZAKI SZAKSZOLGÁLAT VÉGZI EL)

• Általános tisztítás kívül-belül
• A hőcserélő csövek alapos letisztítása (ezek a kályha elülső oldalának tetején lévő rostély mögött találhatók)
• Az égetődoboz és helyének alapos kitisztítása, a lerakódások eltávolítása
• A füstelszívó megtisztítása, a holtjáték és a rögzítések mechanikus ellenőrzése
  • A füstjárat megtisztítása
• A füstelszívó helyének és a nyomásmérő megtisztítása, a bimetál ellenőrzése
• A begyújtó ellenállás helyének megtisztítása és ellenőrzése, szükség esetén az ellenállás cseréje
• A szinoptikus panel megtisztítása/ellenőrzése
• Az elektromos vezetékek, csatlakozások és a tápvezeték szemmel történő ellenőrzése
• A pellettartály megtisztítása és a csiga-motor egység holtjátékának ellenőrzése
• Az ajtó tömítésének cseréje
• A működés ellenőrzése, csiga betöltése, begyújtás, 10 perc üzemelés és kikapcsolás

Ha sokat használja a készüléket, javasoljuk, hogy a füstjáratot háromhavonta tisztítsa meg.

FIGYELEM!!!

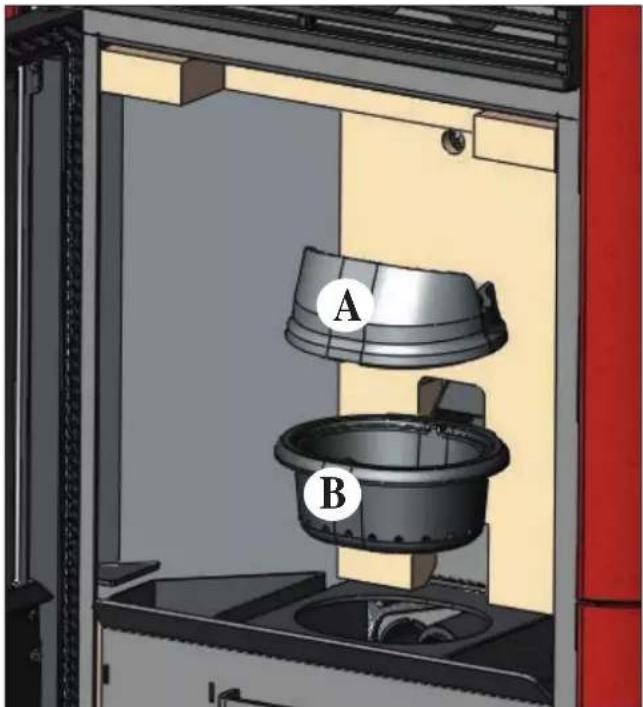

A kályha megtisztítása után ügyeljen arra, hogy az égetődoboz felső (A – 1. ábra) és alsó (B – 1. ábra) részétpontosan illessze össze. Ellenkező esetben a kályha meghibásodhat.

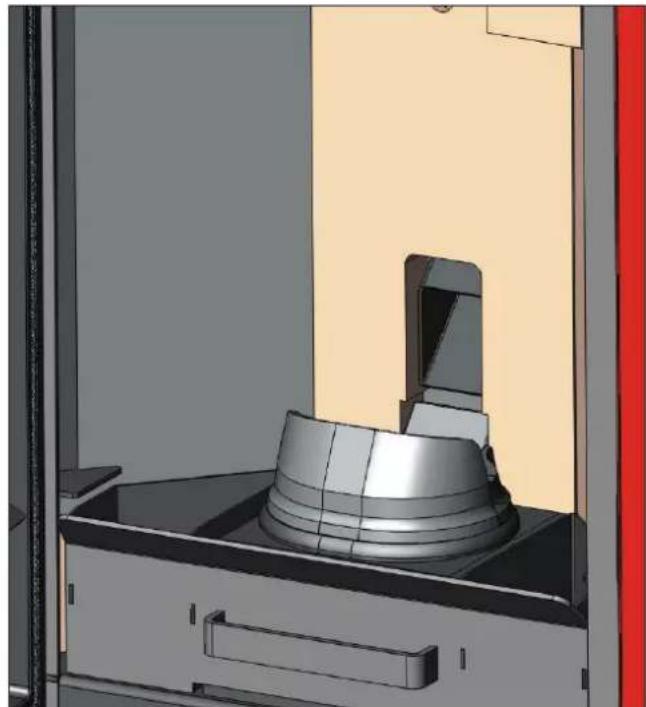

Győződjön meg róla, hogy az égetődoboz a 2. ábrán látható módon lett összeillesztve, és érintkezési felületén nincsen hamu vagy el nem égett anyag.

Felhívjuk szíves figyelmét arra, hogy amennyiben az égetőtégely tisztítása nem történik meg, úgy a begyújtás során váratlanul gázok szabadulhatnak fel az égéstérben, amely az ajtóüveg törését okozhatja.

A B

abra 1 abra 2

Meghibásodás esetén a kályha a kikapcsolási lépések végrehajtása mellett automatikusan leáll és a kijelzőn megjelenik a leállást kiváltó ok. (a különböző lehetőségek az alábbiakban vannak felsorolva)

A hiba miatti leállás fázisai során soha ne húzza ki a kályha csatlakozóját az aljzatból.

Ha meghibásodás miatt kikapcsolt a kályha, akkor annak újraindítása előtt meg kell várni a kikapcsolási fázis végbe- mentét (15 perc,

hangjelzéssel kísérve), majd megnyomni a bekapcsoló gombot ESC a szinoptiku panelen.

Ne indítsa újra a kályhát addig, amíg nem ellenőrizte a leállás okát és nem TISZTÍTOTA MEG/ÜRÍTETTE KI az égetődobozt.

A LEÁLLÁSOK OKÁNAK KIJELZÉSE ÉS ELHÁRÍTÁSUK:

AL1 blackout (nem a kályha meghibásodása) (akkor jelenik meg, ha a kályha áramellátása több mint 5 mp-remegszakad) A kályha rendelkezik egy „áramszüneti” (blackout) funkcióval. Ha az áramellátás több mint 5 mp-re megszakad, akkor újraindulásakor a kályha bekapcsol, és a kikapcsolás előtti funkció szerint folytatja működését.

Ha az áramszünet hosszabb idáig áll fenn, akkor a kijelzőn megjelenik a „blackout” riasztás, a kályha pedig kihül. Az alábbi lehetőségek állnak fenn:

A kályha állapota az	A kályha állapota 10 mp-nél rövidebb áramszünet után	A kályha állapota 10 mp-nél hosszabb áramszünet után”
KIKAPCSOLVA KIKAPCSOLVA KIKAPCSOLVA
ELŐTÖLTÉS ÁRAMSZÜNET ÁRAMSZÜNET
BEGYÚJTÁS ÁRAMSZÜNET ÁRAMSZÜNET
INDÍTÁS INDÍTÁS KÉSZENLÉT, MAJD ÚJRAINDÍTÁS
ÜZEMELÉS ÜZEMELÉS KÉSZENLÉT, MAJD ÚJRAINDÍTÁS
VÉGSŐ TISZTÍTÁS VÉGSŐ TISZTÍTÁS VÉGSŐ TISZTÍTÁS
KÉSZENLÉT KÉSZENLÉT	KÉSZENLÉT
RIASZTÁS	RIASZTÁS	RIASZTÁS
HIBAÜZENET ELEMENTÉSE	HIBAÜZENET ELEMENTÉSE	HIBAÜZENET ELEMENTÉSE

AL2 a leállás oka, hogy a kályha nem érzékeli a füstszondát.

• A bimetál meghibásodott
• A bimetál nincs csatlakoztatva
• A füsthőmérséklet meghaladja a maximális értéket

AL3 a leállás oka, hogy a füsthőmérséklet meghaladja a biztonsági maximum értékét

• A füstjárat eltömödött
• Helytelen beszerelés
• A kályha eltömödött
• Túl sok a pellet – szabályozni kell (Műszaki Szakszolgálat)

MEGJ.: a „hot fumi” üzenet 250°C-os füsthömérséklet elérésekor jelenik meg, és beindítja a kályha modulálását; a kályha kikapcsolása csak 270°C-os füsthömérséklet elérésekor indul be.

AL4 : a leállás oka a füstelszívó motor meghibásodása.

• A füstelszívó motor elakadt
• A fordulatszámmérő nem működik
• A füstmotor meghibásodott
• Beavatkozott a füstelszívó motor termosztátja

AL5 : a leállás oka az, hogy a begyújtási fázis során nem volt megfelelő a füst hőmérséklete

• Valószínűleg meghibásodott a begyújtó ellenállás
• Túl piszkos az égetődoboz vagy túl sok a pellet 17
• Elfogyott a pellet
• Ellenőrizze a pellet biztonsági termosztátját (automatikus újraindítás)
• A füstjárat eltömödött

AL6 : a leállás oka az, hogy elfogyott a pellet

• A tartályból kiürült a pellet
• Meghibásodott a motor
• Eltömödött a pelletcsatorna/csiga
• Kevés pellet töltödik be – ellenőrizze a beállítást

GYAKRAN ISMÉTLÓDŐ KÉRDÉSEK

AL7: a leállás oka az, hogy a pellettartállyal érintkező biztonsági termosztát az előbbi túlhevülése miatt bekapcsol

- Túl sok pellet lett betöltve

AL 8: akkor fordul elő, ha hideg levegő csövében nem elégséges a huzat:

• A hideg levegő csöve eltömödött
• Elromlott a nyomásérzékelő
• Eltömödött a szilikoncső

AL9: akkor fordul elő, ha a kályha nem érzékeli a vízszondát

• A vízszonda meghibásodott
• A vízszonda nincs csatlakoztatva

ALA: a leállás oka az, hogy a kályhában lévő víz hőmérséklete meghaladja a 90°C-ot

• Ellenőrizze a vízvezetékrendszert
• Ellenőrizze, hogy nincs-e levegő a vízkörben
• Ellenőrizze a vízkör szelepeit és csapjait
• Ellenőrizze a kályha tisztaságát
• Ellenőrizze a füstcsövet
• Forduljon a Műszaki Szakszolgálathoz

GYAKRAN ISMÉTLŐDŐ KÉRDÉSEK

A válaszok itt rövid formában következnek, további részletekért ld. a füzet többi részét is.

1) Mire lesz szükségem a kályha beszereléséhez?

Legalább 80 mm átmérőjű füstkimenetre.

A helyiségben egy legalább 80 cm² keresztmetszetű levegőnyílásra.

3/4"-es, gyüjtöre előremenő és visszatérő ág csatlakozásokra.

3/4"-es túlnyomási biztonsági szelepre (leeresztés a szennyvízcsatornába)

^3/_4 -es feltöltő csapra

Elektromos csatlakozásra (230V +/- 10%, 50 Hz, magnetotermikus megszakítóval)

(fel kell mérsi az elsődleges és a másodlagos rendszer szétválasztását)

2) Használhatom-e a kályhát víz nélkül?

NEM. A víz nélküli használat károsítja a kályhát

3) Bocsát-e ki a kályha meleg levegőt?

NEM. A kályha a termelt hő túlnyomó részét a víznek adja le.

A kályha minimális mennyiségű hőt a tűztér üvegén keresztül, hősugárzás útján ad le a helyiségnek..

4) Csatlakoztathatom-e a kályha előremenő és visszatérő ágait közvetlenül egy radiátorra?

NEM. Mint minden más kályhát, az IDROPOINT-ot is egy gyűjtőre kell csatlakoztatni, ahonnan a víz szétoszlik a radiátorokhoz.

5) Állít-e elő használati melegvizet a kályha?

A használati melegvíz előállításának lehetőségét a kályha teljesítménye és a vízvezetékrendszer jellemzői alapján kell felmérni

6) Elvezethető-e a füst a kályhából közvetlenül a falon keresztül?

NEM. Az UNI 10683 szabvány szerint a füstelvezetésnek a tetőn át kell történnie, a megfelelő működéshez pedig szükség van egy legalább 1,5 m magas függőleges szakaszra, mellyel elkerülhető, hogy áramszünet vagy szeles idő esetén némi füst keletkezzen a helyiségben

7) Szükség van-e egy levegőnyílásra abban a helyiségben, ahova a kályha kerül?

Igen, az égéshez elhasznált levegő megfelelő pótlásához, melyet a füstelszívó a helyiségből juttat az égetődobozba.

8) Mit kell beállítanom a kályha kijelzőjén?

A kívánt vízhőmérsékletet, mely alapján a kályha úgy szabályozza saját teljesítményét, hogy azt elérje vagy megtartsa.

Kisebb rendszerekben alkalmazható egy olyan üzemmód is, mely a be- és kikapcsolásokat az elért vízhőmérséklet szerint hajtja végre

9) Milyen gyakran kell megtisztítani az égetődobozt?

Minden begyújtás előtt, mikor a kályha még ki van kapcsolva és hideg.

10) Ki kell- e porszívóznom a pellet tartályt?

Igen, legalább havonta egyszer, vagy ha sokáig nem használta a kályhát.

11) Használhatok-e a pelleten kívül más tüzelőanyagot?

NEM. A kályhát 6mm átmérőjű pellet égetésére terveztük; más tüzelőanyag kárt okozhat benne.

ELLENÓRZÓ LISTA

A műszaki lap teljes elolvasásával együttesen használandó

Elhelyezés és beszerelés

• A beszerelést az Edilkamin által kiképzett Műszaki Szakszolgálat végezte el, akik átadták a garancialevelet és a karban-tartási útmutatót

• A helyiség szellőzése
• A füstcső/füstcsatorna csak a készülék füstjét vezeti el
• A füstcsatornán max. 2 könyök és max. 2m vízszintes szakasz van
• A kémény kinyúlik a visszaáramlási zóna fölé
• A füstcsövek anyaga megfelelő (javasolt az inox acél használata)
• Gyúlékony anyagokon (pl. fán) való átvezetésük esetén minden tűzbiztonsági intézkedés meg lett tév

Használat

• A használt pellet jó minőségű és nem nedves (max 8% víztartalom)
  • Az égetődoboz és a hamuláda ürege tiszták
  • Az ajtó jól be van zárva
  • Az égetődoboz rendesen a helyére van illesztve

NE FELEJTSE EL KIPORSZÍVÓZNI AZ ÉGETŐDOBOZT MINDEN EGYES BEGYÚJTÁS ELÖTT. Ha a készülék nem kapcsol be, az újraindítás előtt ürítse ki az égetődobozt.
