Produkttyp	Pelletbehälter für Heizkessel
Marke	Edilkamin
Modell	TANK 250 KG
Kapazität	250 kg
Stromversorgung	230 V ~ 50 Hz
Motorleistung im Leerlauf	70 W
Motorleistung unter Last	120 W
Motorüberhitzungsschutz	130 °C
Sicherung der Platine	4 A 250 V
Hauptfunktionen	Automatische Pelletzufuhr von einem externen Behälter zum Heizkessel; elektronische Überwachung des Füllstands und der Befüllung; Mindestfüllstandserkennung
Installation	Überdachter und trockener Ort; Erdung erforderlich; Montage optionaler Komponenten (Füllschlauch, elektronischer Regler, Sonden)
Wartung	Zertifizierte Pellets verwenden; Staubundichtigkeiten prüfen und mit Silikon abdichten; regelmäßig reinigen
Sicherheit	Kontakt des Sondenkabels mit Wärmequellen vermeiden; Motorüberhitzungsschutz; Sicherung auf der Platine; Not-Aus über Taster
Ersatzteile und Reparierbarkeit	Ersatzteile beim Händler erhältlich; Regler, Motor, Sonden, flexible Leitung, Schlauchschellen
Allgemeine Informationen	Entspricht den EG-Richtlinien; CE-Kennzeichnung; Hersteller: EDILKAMIN S.p.a., Via Vincenzo Monti 47, 20123 Milano

Häufig gestellte Fragen - TANK 250 KG EDILKAMIN

Wie installiere ich den Behälter TANK 250 KG?

Installieren Sie den Behälter an einem überdachten und trockenen Ort. Montieren Sie den Anschluss für den Füllschlauch (B) am Behältergehäuse, befestigen Sie die Verschlussplatte (C) auf der anderen Seite, positionieren Sie die Halterung (D) und setzen Sie den Füllschlauch (E) mit der nach oben gerichteten Förderschnecke ein. Verbinden Sie die Förderanlage (F) mit der Halterung und verbinden Sie den flexiblen Schlauch (G) zwischen der Förderanlage und dem Flansch am Kessel. Befestigen Sie den elektronischen Regler (I) im vorderen Gehäuse und schließen Sie die Erdung an.

Wie stelle ich die Sprache am Regler ein?

Schalten Sie den Regler ein, indem Sie die Taste P4 drücken. Drücken Sie SET (P3), um das Sprachmenü anzuzeigen. Drücken Sie erneut SET, um in das Untermenü zu gelangen. Verwenden Sie die Tasten P1 und P2, um die gewünschte Sprache auszuwählen, und bestätigen Sie durch zweimaliges Drücken von SET.

Was tun, wenn der Alarm 'Zusätzlicher Behälter leer' angezeigt wird?

Der Alarm zeigt an, dass der externe Behälter leer ist. Füllen Sie ihn mit Pellets und drücken Sie die Taste P4, um das System wieder in Betrieb zu nehmen.

Wie ist der Alarm 'Pellet aufgebraucht' zu interpretieren?

Dieser Alarm erscheint, wenn die Pelletbefüllung den Füllstand im Kessel nach der programmierten Zeit nicht wiederhergestellt hat. Überprüfen Sie mögliche Ursachen: Motorblockierung, Motorausfall, Verstopfung des Förderschlauchs oder unzureichende Befüllzeit. Stellen Sie den Pelletfüllstand im Kesselbehälter wieder her und drücken Sie P4 zum Zurücksetzen.

Welche Pelletsorten verwenden?

Es wird empfohlen, zertifizierte Pellets (z.B. ENplus, DIN+) zu verwenden. Pellets von schlechter Qualität können den Betrieb beeinträchtigen und das Gerät beschädigen.

Ist eine Erdung erforderlich?

Ja, die Erdung des Behälters ist obligatorisch. Schließen Sie während der Installation ein Erdungskabel an die Öse an einer Seite des Behälters an.

Wie vermeide ich Staubundichtigkeiten?

Überprüfen Sie die Verbindungen des flexiblen Schlauchs (G) und der Förderanlage (F) bei den ersten Befüllungen. Wenn Staubundichtigkeiten auftreten, dichten Sie diese mit Silikon ab.

Welchen elektrischen Schutz hat der Motor?

Der Motor ist thermisch geschützt mit einer Schwelle von 130 °C. Die Platine ist durch eine Sicherung von 4 A 250 V geschützt.

Kann ein externer Behälter verwendet werden?

Ja, der TANK 250 KG ist für die Verwendung als externer Behälter ausgelegt. Er wird über einen flexiblen Schlauch und eine Förderanlage mit dem Kessel verbunden. Im externen Behälter muss eine Füllstandssonde installiert werden.

Wo finde ich Ersatzteile?

Kontaktieren Sie Ihren Händler oder besuchen Sie die Website www.edilkamin.com unter der Rubrik HÄNDLER. Teile wie Regler, Motor, Sonden und Schläuche sind erhältlich.

BEDIENUNGSANLEITUNG TANK 250 KG EDILKAMIN

D BEHÄLTER 250 Kg, Installations-, Betriebs- und Wartungsanleitung p. 34

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den. Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

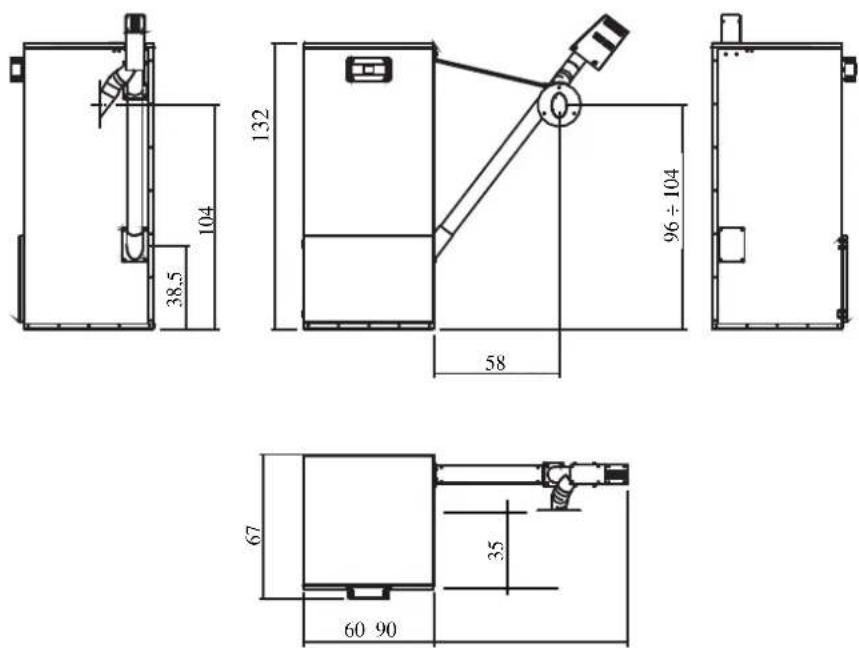

N.B: PRODUKT FÜR DIE INSTALLATION IN FEUCHTIGKEITSFREIEN RÄUMEN, UM SCHÄDEN AN DEN ELEKTRISCHEN GERÄTEN ZU VERMEIDEN UND DIE INTEGRITÄT DES PELLETS ZU ERHALTEN

ES WIRD EMPFOHLEN, NUR ZERTIFIZIERTE PELLETS ZU VERWENDEN, DIE DIE PRODUKTQUALITÄT GEWÄHRLEISTEN. DIE VERWENDUNG VON GERINGWERTIGEN PELLETS KANN DIE FUNKTIONALI-TÄT DER GERÄTE BEEINTRÄCHTIGEN ODER SCHÄDEN VERURSACHEN.

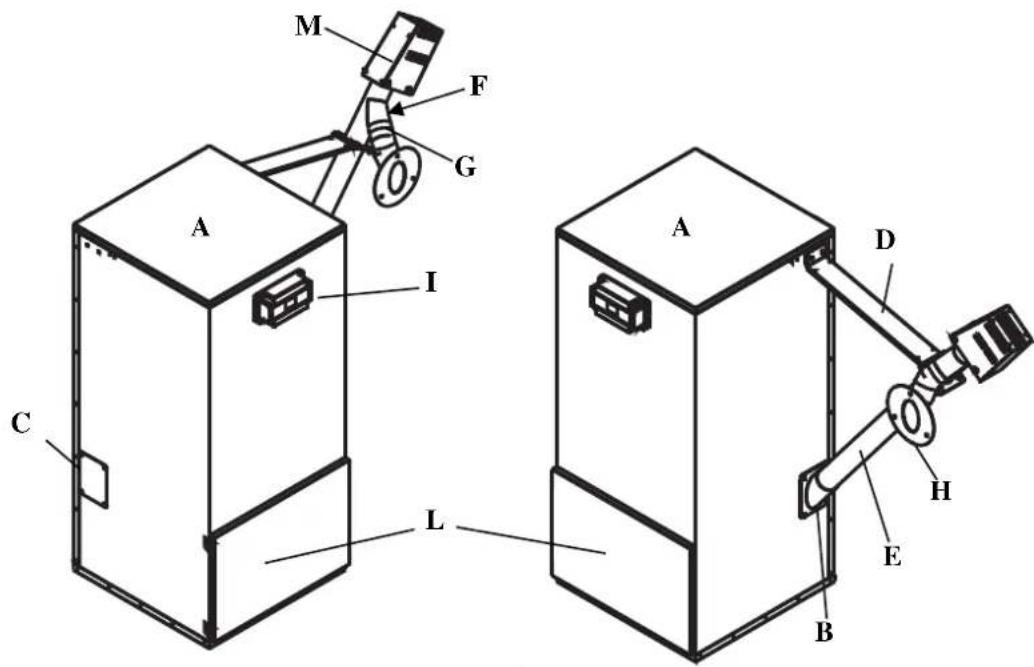

B = Anschluss für Beschickungsrohr

C = Verschlussplatte

D = Halterung für Beschickungsrohr

E = Beschickungsrohr (Zubehör)

F = Förderrohr (Zubehör)

G = Schlauch (Zubehör)

H = Flansch Schlauchanschluss (Zubehör)

I = Elektronischer Regler

L= Aufbewahrungsfach Pellet-Beutel

M= Gehäuse Getriebemotor (Zubehör)

MONTAGE DER KOMPONENTEN ZUBEHÖR

• Den Anschluss für das Beschickungsrohr (B im Lieferumfang) an den Behälterkörper montieren (auf der Seite, auf der auch der Heizkessel angebracht werden soll), mit 4 Schrauben M6 befestigen (Foto 1).
• Auf der gegenüberliegenden Seite (symmetrisch) die Verschlussplatte (C im Lieferumfang) anbringen und mit 4 Schrauben M6 (Foto 2) befestigen.
• Die Halterung für das Beschickungsrohr (D im Lieferumfang) positionieren und mit den zwei Schrauben M6 und den Muttern (Foto 3) am Behälterkörper befestigen.
• Das Beschickungsrohr (E) mit der Schnecke einfügen, dabei auf die Position des Versorgungsspalts achten, der nach oben zeigen muss (Foto 4).
• Das Förderrohr (F) auf die Rückseite des Heizkessels gerichtet, montieren (Foto 5) und an der Halterung (D) mit den beigefügten Schrauben (Foto 6) befestigen.
• Den vorgeschnittenen Deckel am Rücken des Heizkessels (Foto 7) abnehmen, die Befestigungsschrauben des Verschlussflansches, der sich unter dem vorgeschnittenen Deckel befindet, lösen und durch den Flansch für den Schlauchanschluss (H -Foto 8) ersetzen.
• Den Schlauch (G -Foto 9-10) an das Förderrohr (F - Foto 5-10) und an den Flansch für den Schlauchanschluss (H - Foto 8-9) anschließen und mit Kabelschellen blockieren (im Lieferumfang).
  Hinweis: Der Schlauch (G) muss so angebracht werden, dass das Pellet in den Behälter geleitet werden kann, ohne gequetscht zu werden. (Foto 11); Bei den ersten Beschickungen überprüfen und einen eventuellen Staubdurchzug mit Silikon abdichten.

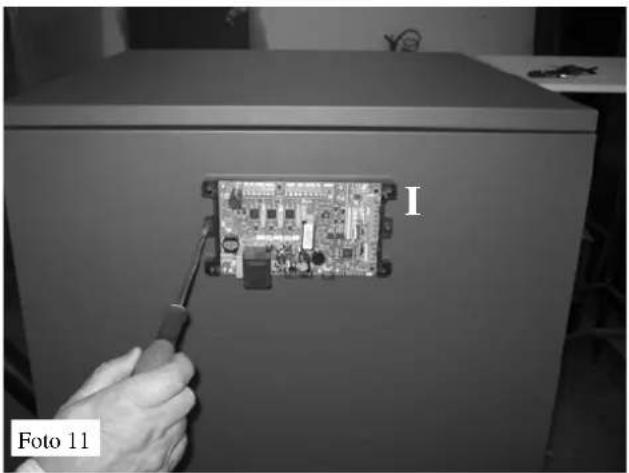

Befestigung des elektronischen Reglers (I) am Behälter

Der elektronische Regler (I) wird bereits fertig verkabelt in seinem Kasten, der in den Sitz an der Vorderseite des Behälters montiert wird, , und das Erdungskabel (P) muss befestigt werden (Foto 11-12).

Sollte die Anbringung Schwierigkeiten bereiten, kann der Deckel entfernt werden, indem die 4 Schrauben aufgeschraubt werden.

Das Speisekabel an den Motor heranführen und an folgende Elemente befestigen:

- an die Behälterwand mit der haftenden Basisplatte und der Rohrschelle (Foto 13)

- an die Halterung für das Beschickungsrohr (D) mit den Kabelschellen (Foto 14)

Den Stecker in die Motorsteckdose stecken (Foto 15)

Achtung: Den Kontakt mit dem Gehäuse (M) vermeiden - (Foto 16) mit den Flügeln des Getriebemotors.

ELEKTRISCHE MERKMALE
Stromversorgung	230V +/- 10% 50Hz
Leistung Getriebemotor im Leerlauf	70 W
Leistung Getriebemotor Unterlast	120 W
Thermoschutz Motor	130 °C
Schutzvorrichtung elektronische Schaltplatte	Sicherung 4A 250 V

WICHTIG:

Während der Installation muss der Erdungsanschluss für den Behälter hergestellt werden. Ein Erdungskabel an die entsprechende Öse an einer Seite des Behälters anschließen.

INSTALLATION

BEFESTIGUNG DER SONDE

Sonde zur Erhebung der "Mindestpelletbefüllung" IM BEHÄLTER DES HEIZKESSELS.

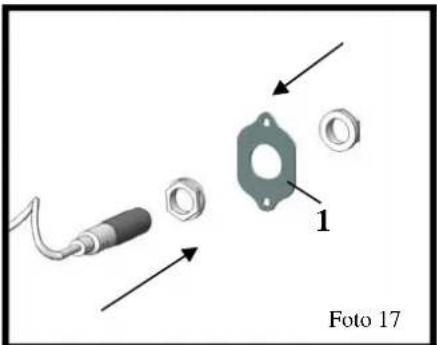

• Die Sonde an der verzinkten Platte mit Loch (1 - im Lieferumfang) befestigen. Zu diesem Zweck die Nutmuttern der Sonde verwenden (Foto 17-17a).
• Die Blindplatte (2 - Foto 18-18a) an der Rückseite des Heizkessels entfernen und als Ersatz, das Plättchen (1), komplett mit Sonde in Position (3 - Foto 18b) festschrauben.

Sonde zur Erhebung der "Mindestpelletbefüllung" IM EXTERNEN BEHÄLTER.

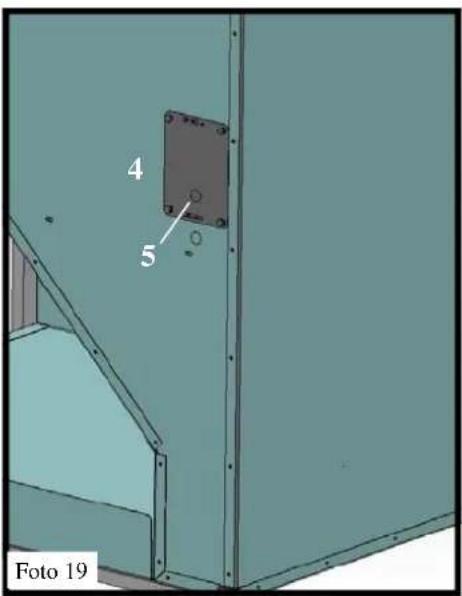

• Die Verschlussplatte (4 - Foto 19) entfernen, das vorgeschnittene Loch (5) auf der Platte freilegen.
• Die Sonde an der Platte (4) befestigen. Zu diesem Zweck die Nutmuttern der Sonde verwenden (Foto 19a-19b).

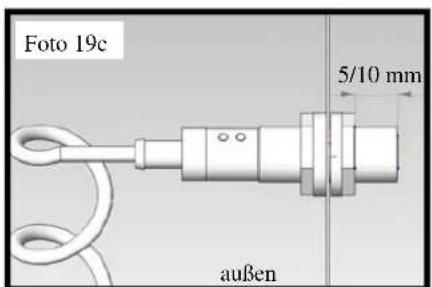

• Die Sonde muss etwa 5/10 mm aus der Nutmutter (Foto 19c) überstehen.

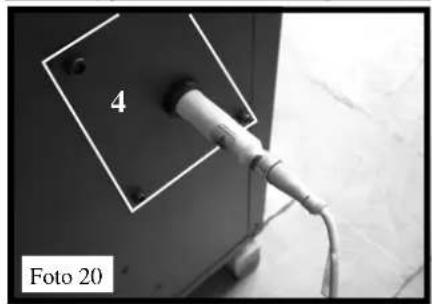

• Die Platte (4 - Foto 20) wieder platzieren (mit der Schrift "UP 250" nach oben zeigend), dabei darauf achten, dass das Netzkabel nicht beschädigt wird.

Die korrekte Installation der Sonden auf dem Display der elektronischen Regler kontrollieren, dabei an den entsprechenden Icons überprüfen, ob die LEDs eingeschaltet sind (siehe Abb. 22 auf Seite 39).

DAS SONDENKABEL NICHT IN KONTAKT MIT HITZEQUELLEN POSITIONIEREN (ES. RAUCHKANAL).

BESCHREIBUNG DES REGLERS

Den Schüko-Stecker des Netzkabels am Ausgang des elektronischen Reglers, an den Netzstecker (nach Möglichkeit mit Magnetschalter) anschließen.

Die Bedieneinheit ermöglicht es, mit dem elektronischen Regler durch einfachen Tastendruck zu kommunizieren.

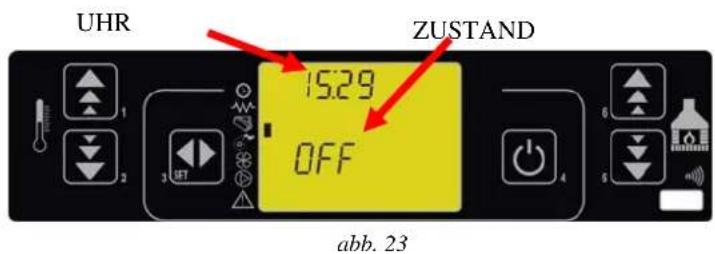

Ein Display informiert den Benutzer über den Betriebsstatus des Beladungssystems Im Programmiermodus werden die verschiedenen Parameter angezeigt, die über Tastendruck modifiziert werden können.

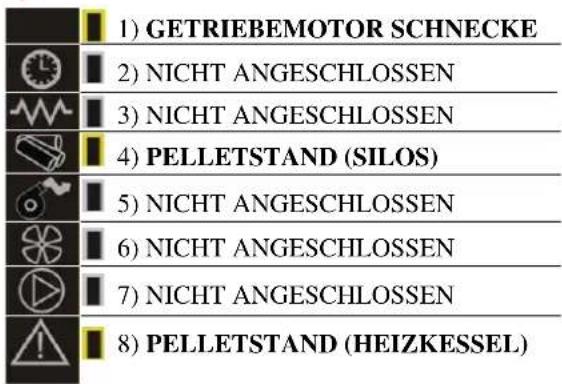

Abbildung 22 beschreibt die Bedeutung der Symbole auf der linken Seite des Displays. .

Die Aktivierung auf Display eines Led-Segments weist auf die Aktivierung der entsprechenden Vorrichtung, gemäß der nebenstehenden Liste hin.

abb. 22

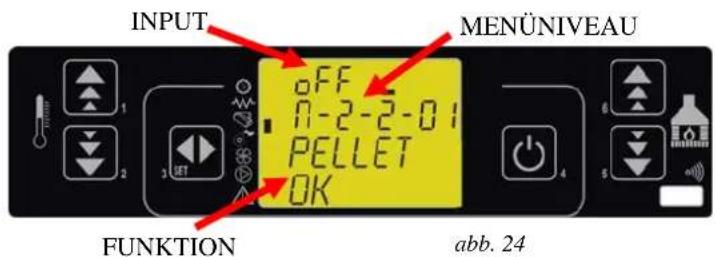

In Abbildung 24 wird die Anordnung der Meldungen während der Programmierphase oder bei der Einstellung der Betriebsparameter beschrieben. Insbesondere:

1. Der input-Bereich zeigt die eingegebenen Programmierwerte an
2. Der "Menüniveau"-Bereich zeigt das aktuelle Menüniveau an. Vergleicht das Menü-Kapitel

BETRIEBSMODALITÄT (NUTZER)

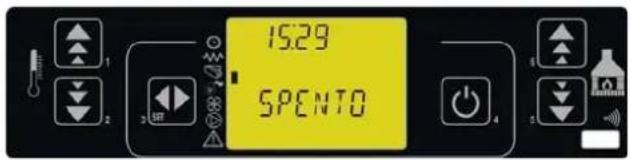

Vor Einschalten des Reglers, erscheinen auf Display dieselben Angaben wie in Abbildung 25.

Einschalten der Steuerung

Um den Regler einzuschalten, drücken Sie einige Sekunden lang den Schalter P4. Die erfolgte Einschaltung wird auf Display angezeigt, wie in Abbildung 25.

Auswahl der Sprache

Für die Auswahl der Sprache, die SET-Taste (P3) drücken. Es wird die Schrift "SPRACHE WÄHLEN" eingeblendet. Erneut die SET-Taste (P3) drücken und es wird die Schrift "MENU' 01 - ITA" eingeblendet.

Mit den Tasten P1 und P2 die gewünschte Sprache auswählen und die Auswahl durch zweimaliges Drücken der Taste P4 bestätigen.

Abb. 26

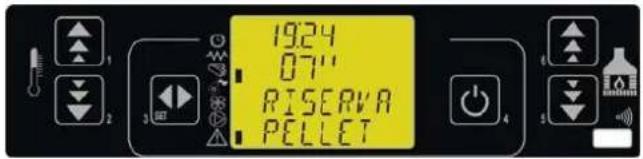

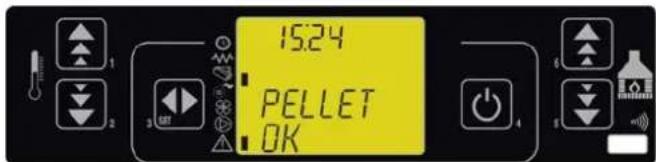

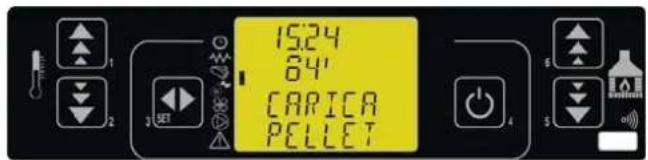

In dem Moment, wenn der Sensor einen unzureichenden Pelletstand feststellt, prüft der Regler die Pelletreserve (Abbildung 27). Wenn nach 7 Sekunden der Pelletstand wieder hergestellt wird, stellt sich der Regler wieder auf Pellet vorhanden, wie in Abbildung 26, andernfalls wird nach Ablauf der 7 Sekunden die Pelletladung eingeleitet. (siehe Abbildung 28).

Abb. 27

Abb. 28

Sofort nach der Prüfung wird die Pelletladung für die Dauer der eingestellten Ladezeit aktiviert. Wenn nach Ablauf der Ladezeit der Pelletstand wieder hergestellt ist, erscheint der Schriftzug PELLET VORHANDEN und deaktiviert den Ladevorgang, andernfalls wird ein Alarm ausgelöst und der Motor der Förderschnecke ausgeschaltet.

Abschalten.

Um den Lader auszuschalten ist es ausreichend, den Schalter 4 etwa 2 Sekunden lang zu drücken. Die Schnecke hält unverzüglich an und auf Display erscheinen dieselben Angaben, wie in Abbildung 29.

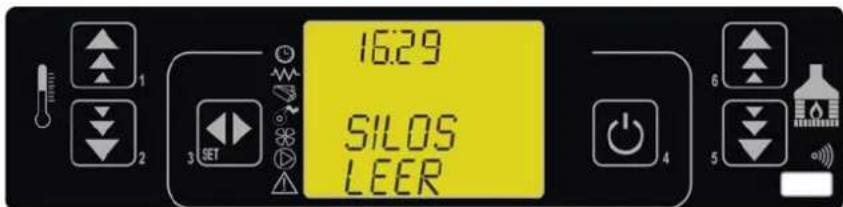

Alarm Zusatzbehälter leer.

Der Alarm wird ausgelöst, wenn der Zusatzbehälter leer ist (Abbildung 30).

abb. 30

Um die Betriebsbedingen des Behälters wiederherzustellen, das Pellet laden und die Taste A

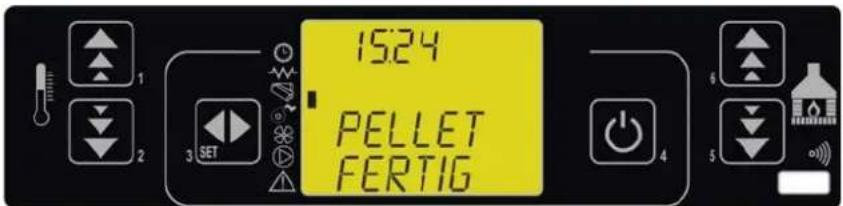

Alarm Pellet verbraucht.

Dieser Alarm wird nach Ablauf der programmierten Pelletladezeit ausgelöst, wenn der Pelletstand im Behälter des Heizkessels noch unter dem Niveau der Sonde liegt.

In diesem Fall erscheint auf Display der Schriftzug PELLET VERBRAUCHT und nach 10" erscheint die Aufschrift AUS.

abb. 31

Die Ursache für das Fehlen des Pellet kontrollieren (Motor blockiert, Motorschaden, Verstopfung des Förderrohrs, unzureichende Ladezeit).

Um die Betriebsbedingen des Behälters wiederherzustellen, den Pelletstand im Behälter wiederherstellen und die Taste 4 drücken.

KONFORMITÄTSERKLÄRUNG

Das Produkt entspricht den grundsätzlichen Anforderungen der folgenden EWG-Richtlinien:

Inhaber der Kennzeichnung ist deshalb

EDILKAMIN S.p.a.

Geschäftssitz in Via Vincenzo Monti 47

20123 Milano
