TANK 250 KG - Caldera EDILKAMIN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Depósito de pellets para caldera
Marca	Edilkamin
Modelo	TANK 250 KG
Capacidad	250 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia del motor en vacío	70 W
Potencia del motor en carga	120 W
Protección térmica del motor	130 °C
Fusible de protección de la placa	4 A 250 V
Funciones principales	Alimentación automática de pellets desde un depósito externo a la caldera; control electrónico del nivel y la carga; detección de nivel mínimo
Instalación	Lugar cubierto y seco; puesta a tierra obligatoria; montaje de componentes opcionales (tubo cargador, regulador electrónico, sondas)
Mantenimiento	Utilizar pellets certificados; verificar fugas de polvo y sellarlas con silicona; limpiar periódicamente
Seguridad	Evitar el contacto del cable de la sonda con fuentes de calor; protección térmica del motor; fusible en la placa electrónica; parada de emergencia mediante botón
Piezas de repuesto y reparabilidad	Piezas disponibles en el distribuidor; regulador, motor, sondas, tubo flexible, abrazaderas
Información general	Conforme a las directivas CEE; marcado CE; fabricante: EDILKAMIN S.p.a., Via Vincenzo Monti 47, 20123 Milano

Preguntas frecuentes - TANK 250 KG EDILKAMIN

¿Cómo instalar el depósito TANK 250 KG?

Instale el depósito en un lugar cubierto y seco. Monte el racor para el tubo cargador (B) en el cuerpo del depósito, fije la placa de cierre (C) en el otro lado, coloque el soporte (D) e inserte el tubo cargador (E) con el sinfín orientado hacia arriba. Conecte el transportador (F) al soporte y conecte el tubo flexible (G) entre el transportador y la brida de la caldera. Fije el regulador electrónico (I) en el alojamiento frontal y conecte la tierra.

¿Cómo ajustar el idioma en el regulador?

Encienda el regulador presionando el botón P4. Presione SET (P3) para mostrar el menú de idioma. Presione SET nuevamente para ingresar al submenú. Use los botones P1 y P2 para seleccionar el idioma deseado y luego confirme presionando SET dos veces.

¿Qué hacer si aparece la alarma 'Depósito adicional vacío'?

La alarma indica que el depósito externo está vacío. Llénelo de pellets y luego presione el botón P4 para reanudar el funcionamiento del sistema.

¿Cómo interpretar la alarma 'Pellet agotado'?

Esta alarma aparece si la carga de pellets no ha restablecido el nivel en la caldera después del tiempo programado. Verifique las posibles causas: bloqueo del motor, fallo del motor, obstrucción del tubo transportador o tiempo de carga insuficiente. Restablezca el nivel de pellets en el depósito de la caldera y presione P4 para reiniciar.

¿Qué tipos de pellets usar?

Se recomienda utilizar pellets certificados (p. ej., ENplus, DIN+). Los pellets de mala calidad pueden comprometer el funcionamiento y dañar el aparato.

¿Es necesaria una puesta a tierra?

Sí, la puesta a tierra del depósito es obligatoria. Conecte un cable de tierra al ojal situado en un lado del depósito durante la instalación.

¿Cómo evitar fugas de polvo?

Verifique las conexiones del tubo flexible (G) y del transportador (F) durante las primeras cargas. Si aparecen fugas de polvo, séllelas con silicona.

¿Cuál es la protección eléctrica del motor?

El motor está protegido térmicamente con un umbral de 130 °C. La placa electrónica está protegida por un fusible de 4 A 250 V.

¿Se puede usar un depósito externo?

Sí, el TANK 250 KG está diseñado para usarse como depósito externo. Se conecta a la caldera mediante un tubo flexible y un transportador. Se debe instalar una sonda de nivel en el depósito externo.

¿Dónde encontrar piezas de repuesto?

Contacte a su distribuidor o visite el sitio web www.edilkamin.com en la sección DISTRIBUIDOR. Las piezas como el regulador, el motor, las sondas y los tubos están disponibles.

MANUAL DE USUARIO TANK 250 KG EDILKAMIN

E DEPÓSITO 250 Kg, Instalación, uso y mantenimiento p. 26

Le agradecemos y le felicitamos por haber elegido un producto nuestro. Antes atentamente esta ficha con el fin de poder disfrutar de manera óptima y con total seguridad

Para más aclaraciones o en caso de necesidad diríjase a su DISTRIBUIDORE nuestro sitio internet www.edilkamin.com en la opción DISTRIBUIDORE.

N.B.: PRODUCTO QUE INSTALAR EN ESPACIO CUBIERTO O EN AMBIENTE SIN HUMEDAD PARA EVITAR ANOMALÍAS AL EQUIPO ELÉCTRICO Y A LA INTEGRIDAD DEL PELLET

SE ACONSEJA EL USO DEL PELLET CERTIFICADO, QUE GARANTIZA LA CALIDAD DEL PRODUCTO. USAR MATERIAL CADUCO PUEDE COMPROMETER O DAÑAR EL FUNCIONAMIENTO DE LAS MÁQUINAS.

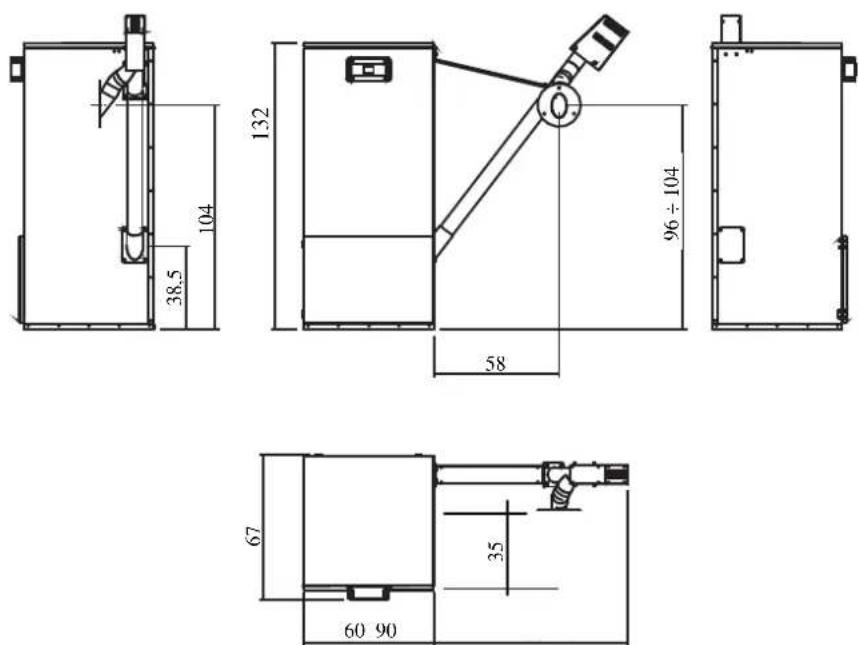

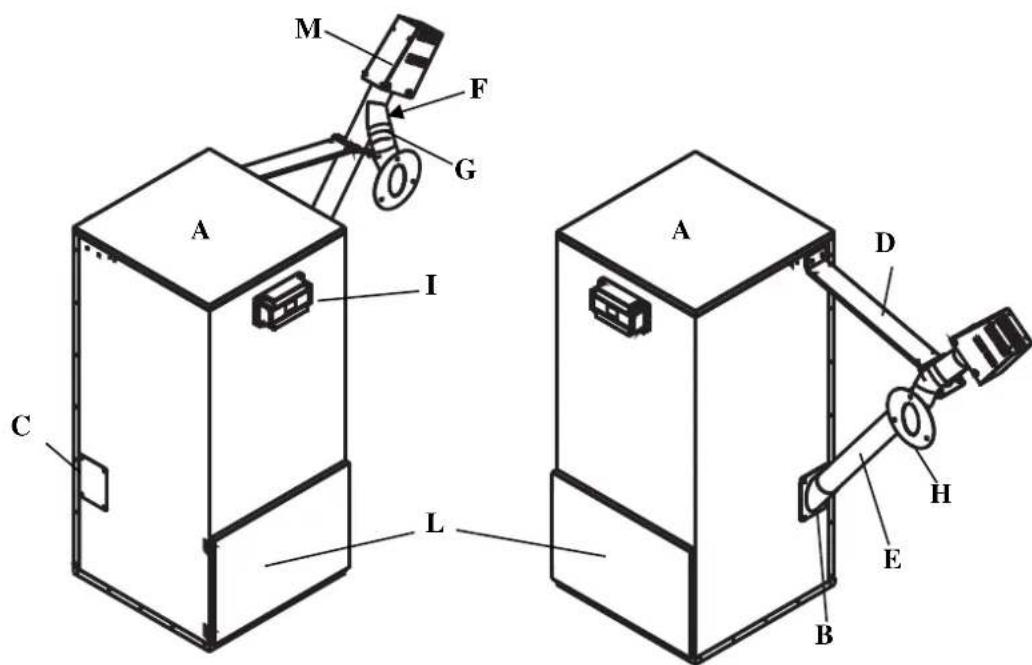

E = tubo cargador (opcional)

F = tubo transportador (opcional)

G = tubo flexible (opcional)

H = brida conexión tubo flexible (opcional)

I = regulador electrónico

L = cavidad de almacenamiento sacos pellet

M= cáter motorreductor (opcional)

MONTAJE DE LOS COMPONENTES OPCIONAL

• Montar el acoplamiento para el tubo cargador (B suministrado) en el cuerpo del depósito (en el lado donde se colocará la caldera), fijándolo con 4 tornillos M6 (foto 1).
• En el lado opuesto (en la posición simétrica) aplicar la placa de cierre (C suministrado) fijándola con 4 tornillos M6 (foto 2).
• Colocar el soporte para el tubo cargador (D suministrado) fijándolo al cuerpo del depósito por medio de los dos tornillos M6 y tuercas (foto 3).
• Introducir el tubo cargador (D) con la cóclea prestando atención a la posición de la ranura de alimentación que debe estar dirigida hacia arriba (foto 4).
• Montar el transportador (F) dirigido hacia el lado posterior de la caldera (foto 5) y fijarlo al soporte (D) utilizando los tornillos suministrados (foto 6).
• Extraer la tapa pre-cortada sobre el respaldo de la caldera (foto 7), aflojar los tornillos de fijación de la brida de cierre que se encuentra debajo de la tapa precortada y sustituirla con la brida de enganche del tubo flexible (H -foto 8).
• Conectar el tubo flexible (G -foto 9-10) al tubo transportador (F - foto 5-10) y a la brida de acople del tubo flexible (H -foto 8-9) y bloquearlo con abrazaderas de apriete (suministradas).

Nota: el tubo flexible (G) debe ser colocado de modo que transporte el pellet en el depósito sin ninguna dificultad (foto 10); verificar durante las primeras cargas y sellar con silicona posibles trefilados de polvo.

MONTAJE DE LOS COMPONENTES

Fijación del regulador electrónico (I) en el depósito

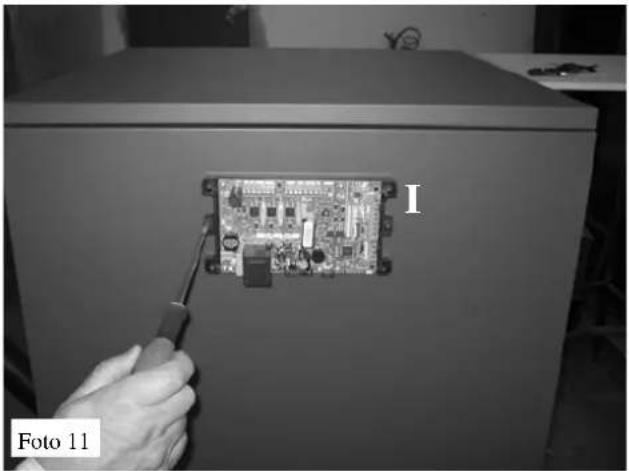

El regulador electrónico (I) se entrega ya cableado en su caja que debe ser aplicada en el asiento previsto en la parte frontal del depósito y se deberá fijar el cable de tierra (P) (foto 11-12).

Si hubiera dificultad de aplicación es posible quitar la tapa trabajando en los 4 tornillos.

Llevar el cable de alimentación al motor fijándolo:

- a la pared del depósito con la placa adhesiva y abrazadera (foro 13)

- al soporte para tubo cargador (D) con las abrazaderas de apriete (foto 14)

Introducir la clavija en la toma del motor (foto 15)

Atención: evitar el contacto del cárter (M) - (foto 16) con las palas del motorreductor.

CARACTERÍSTICAS ELÉCTRICAS
Alimentación	230V +/- 10% 50Hz
Potencia motorreductor sin carga	70 W
Potencia motorreductor bajo carga	120 W
Termo protector motor	130 °C
Protección tarjeta electrónica	Fusible 4A 250 V

IMPORTANTE:

Durante la instalación se debe realizar la puesta a tierra del depósito. Conectar un cable de tierra en el anillo correspondiente colocado en un lado del depósito.

INSTALACIÓN

FIJACIÓN SONDAS

Sonda para la detección del estado de "Mínimo Pellet" EN EL DEPÓSITO MONTADO EN LA CALDERA.

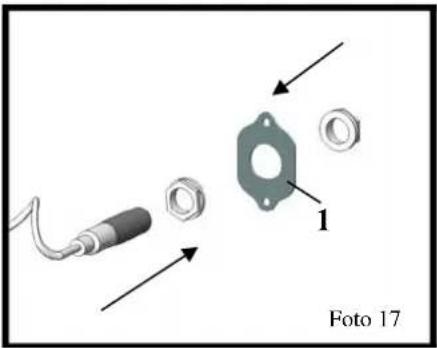

- Fijar la sonda a la placa galvanizada con orificio (1 - suministrada), por medio de las abrazaderas de la misma sonda (foto -17-17a). - Quitar la placa ciega (2 - foto 18-18a) presente en la parte trasera de la caldera y atornillar en sustitución la placa (1), dotada de la sonda, en posición (3 - foto 18b).

Sonda para la detección del estado de "Mínimo Pellet" EN EL DEPÓSITO EXTERNO.

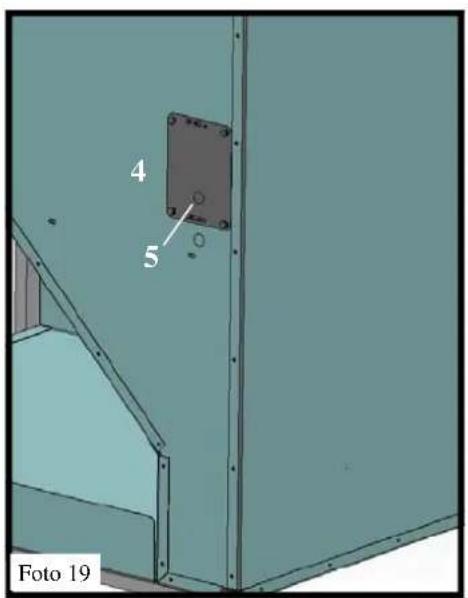

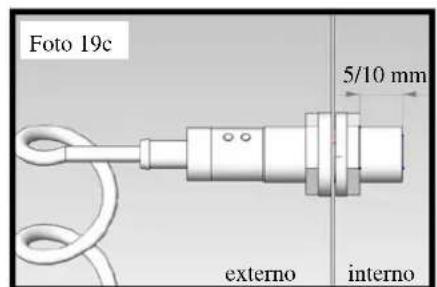

- Quitar la placa de cierre (4 - foto 19), eliminar el orificio pre cortado (5) en la misma placa. - Fijar la sonda a la placa (4) por medio de las abrazaderas de la misma sonda (foto 19a-19b). - La sonda debe salir unos 5/10 mm de la abrazadera interna (foto 19c). - Volver a colocar la placa (4 - foto 20) (con la anotación “UP 250” dirigida hacia arriba) prestando atención a no dañar el cable eléctrico.

Controlar la correcta instalación de las sondas en la pantalla del regulador electrónico verificando el encendido de los leds a nivel de los correspondientes iconos (ver fig. 22 en la página 31).

EVITAR QUE EL CABLE DE LA SONDA ESTÉ EN CONTACTO CON FUENTES DE CALOR (POR EJ: CONDUCTOS DE HUMOS).

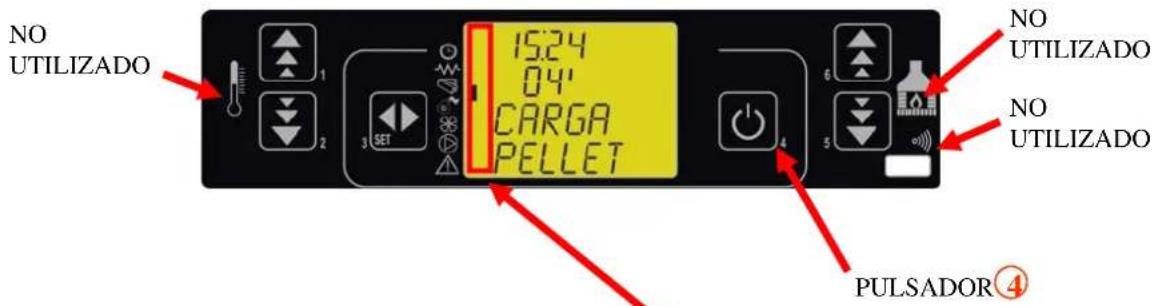

DESCRIPCIÓN DEL REGULADOR

Conectar el enchufe schuko del cable de alimentación, en salida del regulador electrónico, a la toma de la red (posiblemente dotada de interruptor magnetotérmico).

La unidad consola permite comunicar con el regulador electrónico presionando simplemente algunas teclas.

Una pantalla informa al operador sobre el estado operativo del sistema de carga.

En modalidad de programación se visualizan los diferentes parámetros que pueden ser modificados trabajando en las teclas.

fig. 21

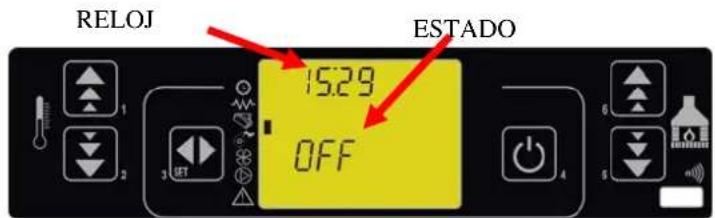

La figura 22 describe el significado de los símbolos situados en la parte izquierda de la pantalla.

La activación en la pantalla de uno de los segmentos led señala la activación del dispositivo correspondiente según la lista de al lado.

fig.22

fig. 23

fig. 24

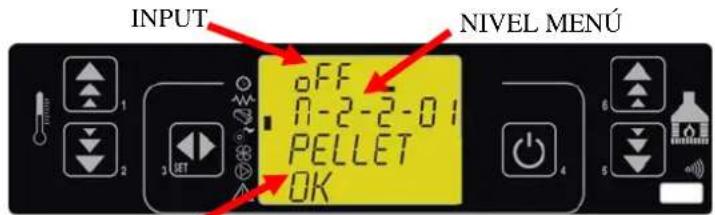

En la figura 24 se describe la posición de los mensajes en fase de programación o configuración de los parámetros operativos. En particular:

1. El área input visualiza los valores de programación
2. El área “nivel menù”, visualiza el nivel de menú corriente. Compara el capítulo menú.

MODALIDAD OPERATIVA (USUARIO)

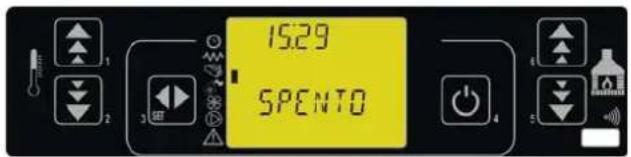

Antes del encendido del regulador, la pantalla se presenta como en la figura 25.

Encendido de control

Para encender el regulador y pulsar la tecla P4 durante algunos segundos. El encendido se indica en la pantalla como en la figura 25.

Seleccionar idioma

Para seleccionar el idioma presionar el pulsador SET (P3) y aparecerá la opción

"SELECCIONA IDIOMA".

Presionar de nuevo el pulsador SET (P3) y aparecerá la opción "MENÚ 01 - ITA".

Con los pulsadores P1 y P2 seleccionar el idioma deseado, confirmar la selección presionando el pulsador P4 dos veces.

Fig. 26

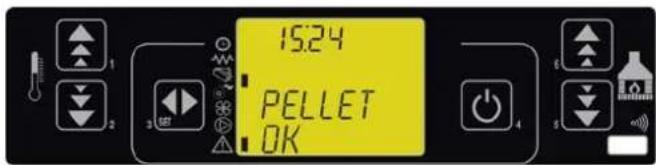

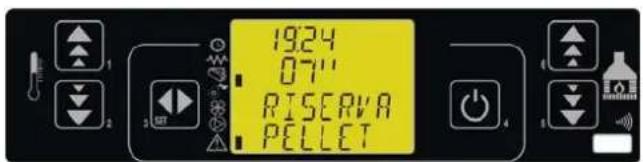

En el momento en el que el sensor detecta el nivel pellet insuficiente, el regulador controla la reserva pellet (figura 27) durante un tiempo de 7 segundos, si el nivel se restablece, entonces vuelve en pellet presente como en la figura 26, de lo contrario cuando pasan los 7 segundos pasará en carga pellet. (ver figura 28).

Fig. 27

Fig. 28

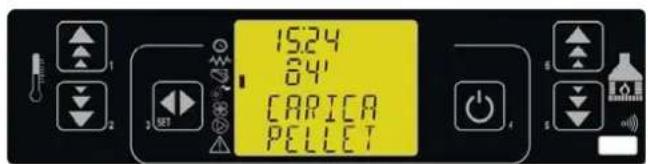

Después del control, se activará la carga pellet durante el tiempo programado de carga.

Si cuando pasa el tiempo de carga, el nivel se restablece, aparecerá la opción PELLET PRESENTE desactivando la misma carga, de lo contrario señalará la alarma y apagará el motor de la cóclea.

Apagado.

Para apagar el cargador es suficiente presionar el pulsador 4 durante unos 2 segundos.

La cóclea se parará inmediatamente, y la pantalla se presentará como en la figura 29.

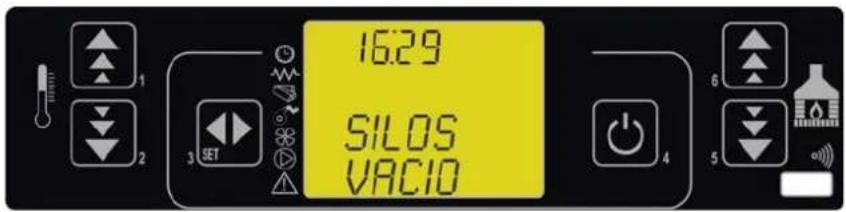

Alarma depósito adicional vacío.

La alarma se visualiza cuando el depósito adicional está vacío (figura 30).

fig. 30

Para indicar le depósito en la condición de trabajo cargar el pellet y presionar la tecla 4.

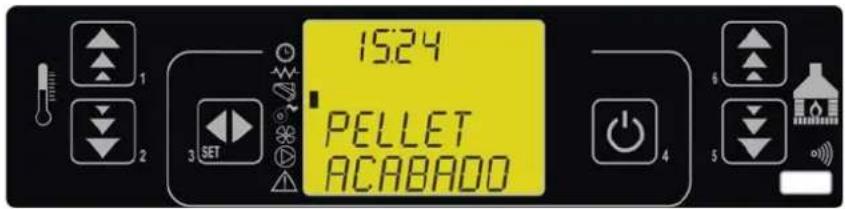

Alarma Pellet agotado.

La alarma se visualiza cuando pasa el tiempo de carga pellet programado cuando el nivel de pellet en el depósito de la caldera está aún bajo el nivel de la sonda.

En esto caso aparecerá en la pantalla la opción PELLET AGOTADO y después de 10" aparecerá la opción APAGADO.

fig. 31

Controlar las causas de la falta de pellet (bloqueo motor, avería motor, obstrucción del tubo transportador, tiempo de carga insuficiente).

Para indicar le depósito en la condición de trabajo restablecer el nivel de pellet en el depósito y presionar la tecla 4.

DECLARACIÓN DE CONFORMIDAD

El producto es conforme a los requisitos esenciales d las siguientes directivas CEE:

Por lo tanto es titular de marca

EDILKAMIN S.p.a.

sede legal en Via Vincenzo Monti 47

20123 Milán
