GEBRUIKSAANWIJZING KHB 1844 Kärcher

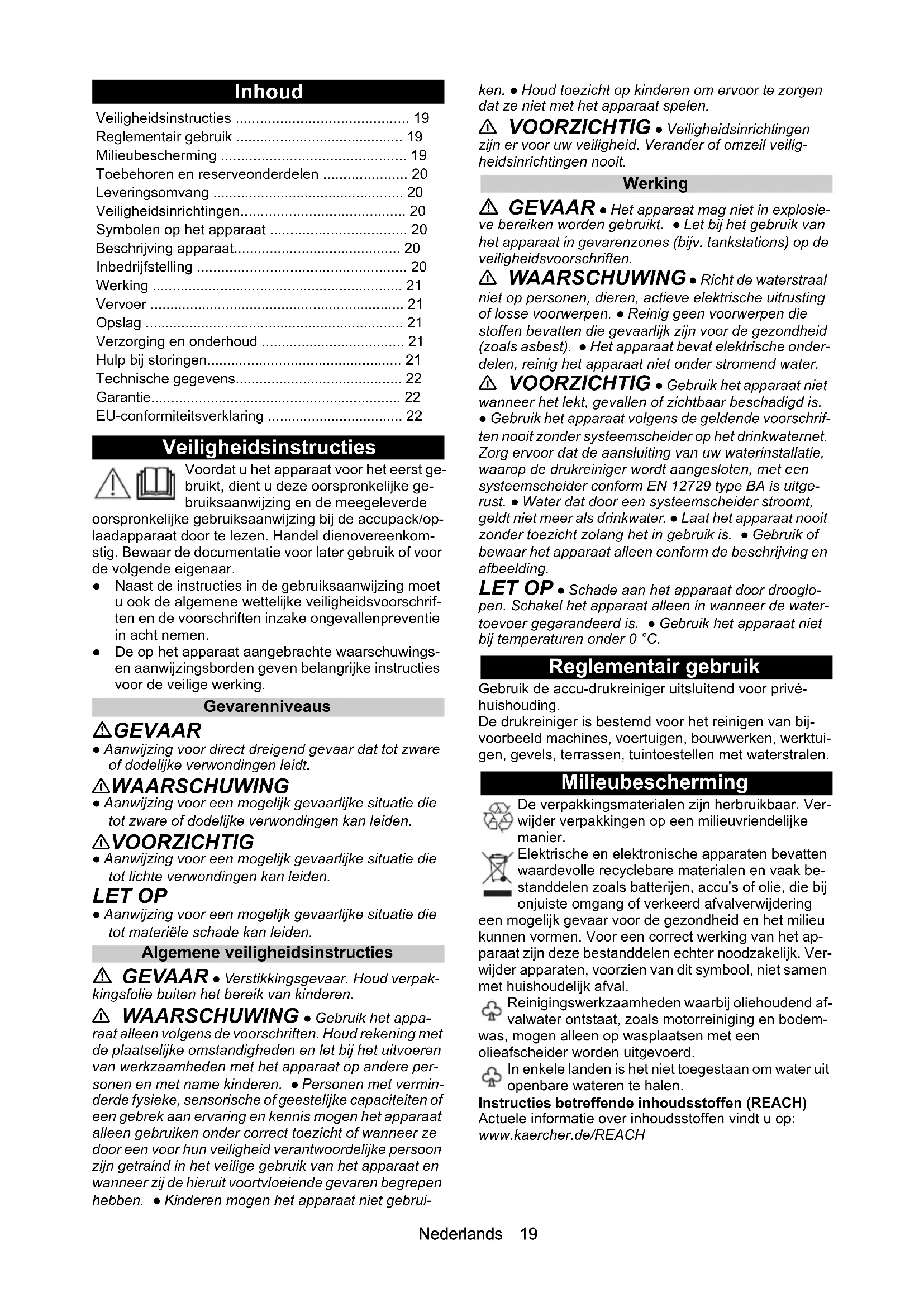

• dB(A) 84 Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserNederlands 19 Inhoud Veiligheidsinstructies Voordat u het apparaat voor het eerst ge- bruikt, dient u deze oorspronkelijke ge- bruiksaanwijzing en de meegeleverde oorspronkelijke gebruiksaanwijzing bij de accupack/op- laadapparaat door te lezen. Handel dienovereenkom- stig. Bewaar de documentatie voor later gebruik of voor de volgende eigenaar. ● Naast de instructies in de gebruiksaanwijzing moet u ook de algemene wettelijke veiligheidsvoorschrif- ten en de voorschriften inzake ongevallenpreventie in acht nemen. ● De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven belangrijke instructies voor de veilige werking. Gevarenniveaus GEVAAR ● Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt. 몇 WAARSCHUWING ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden. 몇 VOORZICHTIG ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden. LET OP ● Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden. Algemene veiligheidsinstructies GEVAAR ● Verstikkingsgevaar. Houd verpak- kingsfolie buiten het bereik van kinderen. 몇 WAARSCHUWING ● Gebruik het appa- raat alleen volgens de voorschriften. Houd rekening met de plaatselijke omstandigheden en let bij het uitvoeren van werkzaamheden met het apparaat op andere per- sonen en met name kinderen. ● Personen met vermin- derde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben. ● Kinderen mogen het apparaat niet gebrui- ken. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. 몇 VOORZICHTIG ● Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veilig- heidsinrichtingen nooit. Werking GEVAAR ● Het apparaat mag niet in explosie- ve bereiken worden gebruikt. ● Let bij het gebruik van het apparaat in gevarenzones (bijv. tankstations) op de veiligheidsvoorschriften. 몇 WAARSCHUWING ● Richt de waterstraal niet op personen, dieren, actieve elektrische uitrusting of losse voorwerpen. ● Reinig geen voorwerpen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (zoals asbest). ● Het apparaat bevat elektrische onder- delen, reinig het apparaat niet onder stromend water. 몇 VOORZICHTIG ● Gebruik het apparaat niet wanneer het lekt, gevallen of zichtbaar beschadigd is. ● Gebruik het apparaat volgens de geldende voorschrif- ten nooit zonder systeemscheider op het drinkwaternet. Zorg ervoor dat de aansluiting van uw waterinstallatie, waarop de drukreiniger wordt aangesloten, met een systeemscheider conform EN 12729 type BA is uitge- rust. ● Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater. ● Laat het apparaat nooit zonder toezicht zolang het in gebruik is. ● Gebruik of bewaar het apparaat alleen conform de beschrijving en afbeelding. LET OP ● Schade aan het apparaat door drooglo- pen. Schakel het apparaat alleen in wanneer de water- toevoer gegarandeerd is. ● Gebruik het apparaat niet bij temperaturen onder 0 °C. Reglementair gebruik Gebruik de accu-drukreiniger uitsluitend voor privé- huishouding. De drukreiniger is bestemd voor het reinigen van bij- voorbeeld machines, voertuigen, bouwwerken, werktui- gen, gevels, terrassen, tuintoestellen met waterstralen. Milieubescherming De verpakkingsmaterialen zijn herbruikbaar. Ver- wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het ap- paraat zijn deze bestanddelen echter noodzakelijk. Ver- wijder apparaten, voorzien van dit symbool, niet samen met huishoudelijk afval. Reinigingswerkzaamheden waarbij oliehoudend af- valwater ontstaat, zoals motorreiniging en bodem- was, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd. In enkele landen is het niet toegestaan om water uit openbare wateren te halen. Instructies betreffende inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u op: www.kaercher.de/REACH Veiligheidsinstructies p. 19
• Reglementair gebruik p. 19
• Milieubescherming p. 19
• Toebehoren en reserveonderdelen p. 20
• Leveringsomvang p. 20
• Veiligheidsinrichtingen p. 20
• Symbolen op het apparaat p. 20
• Beschrijving apparaat p. 20
• Inbedrijfstelling p. 20
• Werking p. 21
• Vervoer p. 21
• Opslag p. 21
• Verzorging en onderhoud p. 21
• Hulp bij storingen p. 21
• Technische gegevens p. 22
• Garantie p. 22
• EU-conformiteitsverklaring Nederlands Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. bijzonder toebehoren Gebruik alleen bijzondere toebehoren met het label "Handheld" en een blauwe stop. Instructies over accupack en oplaadapparaat Als bijzondere toebehoren zijn verkrijgbaar: ● Accupacks en oplaadapparaten die niet bij de leve- ringsomvang zijn inbegrepen of als aanvulling nodig zijn ● Een snellader en een accupack met een grotere ca- paciteit Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Veiligheidsinrichtingen Apparaatschakelaar vergrendelen De vergrendeling blokkeert de apparaatschakelaar en voorkomt dat het apparaat onbedoeld wordt ingescha- keld. Symbolen op het apparaat Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken Afbeelding A 1 Vlakstraalsproeier voor normale reinigingstaken 2 Sproeier ontgrendelen 3 Straalbuis 4 Typeplaatje 5 Ontgrendelingsknop accupack 6 Apparaatschakelaar vergrendelen 7 Apparaatschakelaar 8 Wateraansluiting met fijnfilter 9 Accu-drukreiniger 10 Koppeling voor de wateraansluiting 11 **Tuinslang (vezelversterkt, diameter minimaal 1/ 2 inch (13 mm), lengte minimaal 7,5 m, met gang- bare snelkoppeling) 12 * Zuigslang met koppeling 13 *Accupack Battery Power 18/25 14 *Standaardoplader Battery Power 18 V 15 *Opvouwbare tank p. 2220

• optioneel, ** tevens vereist Accupack Het apparaat kan met slecht een 18 V Battery Power van Kärcher accupack worden gebruikt. Inbedrijfstelling Accupack opladen

1. Laad de accupack op (zie gebruiksaanwijzing van

het accupack). Accupack monteren

1. Het accupack in de opname van het apparaat schui-

ven tot het hoorbaar vastklikt. Afbeelding B Watertoevoer Aansluitwaarden, zie typeplaatje of hoofdstuk Techni- sche gegevens. Neem de voorschriften van het waterbedrijf in acht. Aansluiting op de waterleiding

1. Schroef de koppeling op de wateraansluiting van

het apparaat. Afbeelding C

2. Bevestig de tuinslang (niet in de leveringsomvang

inbegrepen) op de koppeling op de wateraanslui- ting.

3. Sluit de tuinslang aan op de watertoevoer.

4. De waterkraan volledig opendraaien.

Water uit open reservoirs aanzuigen Deze drukreiniger is geschikt voor het aanzuigen van oppervlaktewater uit containers (bijv. opvouwbare tank, emmer, regenton) of uit vijvers. Afhankelijk van de ap- paraatvariant zijn een passende zuigslang en een op- vouwbare emmer in de leveringsomvang inbegrepen. Instructie Indien nodig kunt u het apparaat verder uitrusten met de KÄRCHER-zuigslang SH 5 Handheld (bijzondere toe- behoren, bestelnummer 2.644-124.0). Maximale aanzuighoogte, zie hoofdstuk Technische gegevens.

1. De zuigslang met water vullen.

2. Bevestig de zuigslang op de koppeling op de wa-

teraansluiting van het apparaat en hang deze in een waterbron.

3. Ontlucht de zuigslang.

Instructie Verwijder indien nodig de straalbuis voordat u de zuigslang ontlucht. a Start het apparaat (zie hoofdstuk Apparaat star- ten). b Gebruik het apparaat totdat er geen luchtbellen meer in de zuigslang te zien zijn. c De apparaatschakelaar loslaten. d Zet de apparaatschakelaar vast met de vergren- deling. Straalbuis en sproeier monteren

1. Plaats de gewenste straalbuis en vergrendel hem

door 90° te draaien.

2. Schuif de gewenste sproeier op de straalbuis tot de-

ze hoorbaar vastklikt. Afbeelding D Instructie Als u de sproeier wilt loskoppelen, druk dan de vergren- deling van de sproeier omlaag en trek de sproeier eraf. Het apparaat mag niet direct op het openba- re drinkwaternet worden aangesloten.Nederlands 21 Werking LET OP Droogloop van de pomp Beschadiging van het apparaat Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen. Apparaat starten

1. Maak de vergrendeling van de apparaatschakelaar

2. De apparaatschakelaar indrukken.

Gebruik met reinigingsmiddel Instructie Voor voertuigonderhoud biedt KÄRCHER u spuitflessen met reinigingsmiddel. Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Spoel het losgeraakte vuil met de drukstraal weg.

2. Zet de apparaatschakelaar vast met de vergrende-

ling. Accupack verwijderen Instructie Verwijder bij langdurige werkonderbrekingen de ac- cupack uit het apparaat en bescherm hem tegen onbe- voegd gebruik.

2. De accupack uit het apparaat nemen.

Afbeelding F Werking beëindigen

3. De apparaatschakelaar indrukken.

De bestaande druk in het apparaat wordt vermin- derd.

4. Het apparaat loskoppelen van de watertoevoer.

5. Zet de apparaatschakelaar vast met de vergrende-

6. De accupack verwijderen (zie hoofdstuk Accupack

verwijderen). Vervoer 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

1. Bij het vervoer in voertuigen het apparaat tegen

wegglijden en omvallen beveiligen. Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Het apparaat alleen in binnenruimtes opslaan. Het apparaat op een vlakke ondergrond zetten. Verzorging en onderhoud GEVAAR Ondeskundige reiniging Kortsluiting Schakel het apparaat vóór alle werkzaamheden uit en verwijder de accupack. Reinig het apparaat niet met een slang of een hoge- drukstraal. LET OP Ondeskundige reiniging Beschadigingsgevaar. Gebruik geen schurende of agressieve reinigingsmid- delen. Het apparaat is onderhoudsvrij. Apparaat reinigen

1. Het apparaat met een vochtige doek reinigen.

Zeef in de wateraansluiting reinigen LET OP Beschadigde zeef in de wateraansluiting Beschadiging van het apparaat door verontreinigd wa- ter Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen. Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.

2. De zeef eruit trekken.

3. De zeef onder stromend water reinigen.

4. De zeef in de wateraansluiting plaatsen.

Hulp bij storingen GEVAAR Aanraken van onderdelen onder spanning Gevaar voor elektrische schokken Schakel het apparaat vóór alle werkzaamheden uit en verwijder de accupack. Laat reparatiewerkzaamheden en werkzaamheden aan elektrische onderdelen alleen door de geautoriseerde klantenservice uitvoeren. Kleinere storingen kunt u met behulp van het volgende overzicht zelf verhelpen. Neem bij twijfel contact op met de geautoriseerde klan- tenservice. Apparaat draait niet De accupack is niet correct in het apparaat bevestigd.

1. De accupack in de opname van het apparaat schui-

ven tot het hoorbaar vastklikt. De ladingstoestand van de accupack is te gering.

1. De accupack uit het apparaat verwijderen en laten

2. Apparaat en accupack niet in zonlicht plaatsen.

De accupack of het oplaadapparaat is defect.

1. De accupack of de oplaadapparaat vervangen.

Apparaat schakelt automatisch uit. Oververhitting van het apparaat of de accupack

1. Het apparaat of de accupack laten afkoelen.

Apparaat bouwt geen druk op De sproeier is vuil.

1. De verontreinigingen met ene naald uit het sproeier-

2. De sproeier van voren met water spoelen.

2. Controleren of het volume van de watertoevoer vol-

3. Het fijnfilter in de wateraansluiting controleren.

1. Geringe lekkage van het apparaat ligt aan de con-

structie en is normaal. Neem contact op met de ver- antwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont. Technische gegevens Technische wijzigingen voorbehouden. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Drukreiniger (met batterij) Type: 1.328-xxx Relevante EU-richtlijnen 2014/35/EU 2014/30/EU 2011/65/EU 2000/14/EG Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-54 EN 62233: 2008 EN 55014-1: 2017 EN 55014-2: 2015 EN IEC 63000:2018 Toegepaste conformiteitswaarderingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) Gemeten: 82 Gegarandeerd: 84 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Índice de contenidos Instrucciones de seguridad Antes de poner en marcha por primera vez el equipo, lea este manual original y el manual original adjunto de la batería/ cargador. Actúe conforme a estos documentos. Con- serve los manuales para su uso posterior o para futuros propietarios. ● Además de las instrucciones incluidas en el manual de instrucciones, debe respetar las normativas de seguridad y para la prevención de accidentes del le- gislador correspondiente. ● Las placas de advertencia e indicadoras colocadas en el equipo proporcionan indicaciones importantes para un funcionamiento seguro. Gegevens capaciteit apparaat Bedrijfsspanning V 18 Beschermingsklasse III Bedrijfstijd (max.) bij volledig op- geladen accu met accupack Bat- tery Power 18/25 min 14 Bedrijfsdruk MPa 2,1 Max. toegestane druk MPa 2,4 Wateraansluiting Toevoerdruk (max.) MPa 1,0 Toevoertemperatuur (max.) °C 40 Aanzuighoogte (max.) m 0,5 Afmetingen en gewichten Gewicht zonder accupack kg 1,3 Lengte x breedte x hoogte mm 292 x 89 x 228 Berekende waarden conform EN 60335-2-79 Hand-arm-vibratiewaarde m/s

2,2 Onzekerheid K m/s

dB(A) 70 Onzekerheid K
