| Producttype | Inbouw elektrische oven |
| Merk | Electrolux |
| Model | EOD4P57H |
| Afmetingen (H x B x D) | 594 x 595 x 569 mm |
| Inbouwafmetingen (H x B x D) | 590 (600) x 560 x 550 (550) mm |
| Gewicht | 32.1 kg |
| Caviteitvolume | 72 L |
| Energie-efficiëntieklasse | A+ |
| Energieverbruik (conventioneel) | 0.93 kWh/cyclus |
| Energieverbruik (hetelucht) | 0.69 kWh/cyclus |
| Elektrische aansluiting | 230 V / 50 Hz, kabel 1,5 m |
| Kookfuncties | Hetelucht, Boven-/onderverwarming, SteamBake, Pizza, Onderverwarming, Diepvriesgerechten, Vochtige hetelucht, Grill, Turbo grill, Begeleid koken |
| Pyrolyse reiniging | Ja, 3 programma's (C1: 1u, C2: 1u30, C3: 2u30) |
| Binnenverlichting | Halogeenlamp, bestand tegen 300°C |
| Kinderbeveiliging | Ja, via toets Vergrend. |
| Automatische uitschakeling | Ja, timer op basis van temperatuur |
| Inbegrepen accessoires | Metalen rooster, bakplaat, braadslede, kooksonde, telescopische rails |
| Reserveonderdelen beschikbaar | Lamp, deurglazen, kooksonde, roostersteunen |
| Repareerbaarheid | Erkende klantenservice, originele onderdelen |
Veelgestelde vragen - EOD4P57H ELECTROLUX
Gebruikersvragen over EOD4P57H ELECTROLUX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische oven in PDF-formaat gratis! Vind uw handleiding EOD4P57H - ELECTROLUX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. EOD4P57H van het merk ELECTROLUX.
GEBRUIKSAANWIJZING EOD4P57H ELECTROLUX
NL Gebruiksaanwijzing | Oven 95
EN User Manual | Oven 126
ET Kasutusjuhend | Ahi 156
Welkom bij Electrolux! Hartelijk dank dat je voor unsere apparatuur hebt gekozen.
In ons streven om duurzaam te zijn, reduceren we papieren middelen en verstrekken we online volledige gebruikershandleidingen. Ga waar je volledige gebruikershandleiding op electrolux.com/manuals
Advies over gebruik, brochures, het oplossen van problemen, onderhouds- en reparatie-informatie op electrolux.com/support
Voor meer recepten, tips, probleemoplossing My Electrolux Kitchen app.
Available on the
AppStore
GETTON
Google Play
Wijzigingen voorbehouden.
INHOUDSOPGAVE
1.VEILIGHEIDSINFORMATIE 95
2.VEILIGHEIDSVOORSCHRIFTEN 97
3.MONTAGE 101
4. BESCHRIJVING VAN HET PRODUCT 103
5.BEDIENINGSPANEEL 103
6.VOORAFGAAND AAN HET EERSTE GEBRUIK. 104
7. DAGELIJKS GEBRUIK 105
8. KLOKFUNCTIES 110
9. GEBRUK VAN DE ACCESSOIRES 112
10. EXTRA FUNCTIONS 114
11.AANWIJZINGEN EN TIPS. 114
12. ONDERHOUD EN REINIGING 117
13.PROBLEEMOPLOSSING 122
14. ENERGIEZUINIGHEID 123
15.MENUSTRUUUR 124
16.MILIEUBESCHERMING 125
1. VEILIGHEIDSINFORMATIE
Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is nicht verantwoordelijk voor verwondingen of schade die voortvloeituit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies algijd op een veilige, toegankelijkke plek voor toekomstig gebruik.

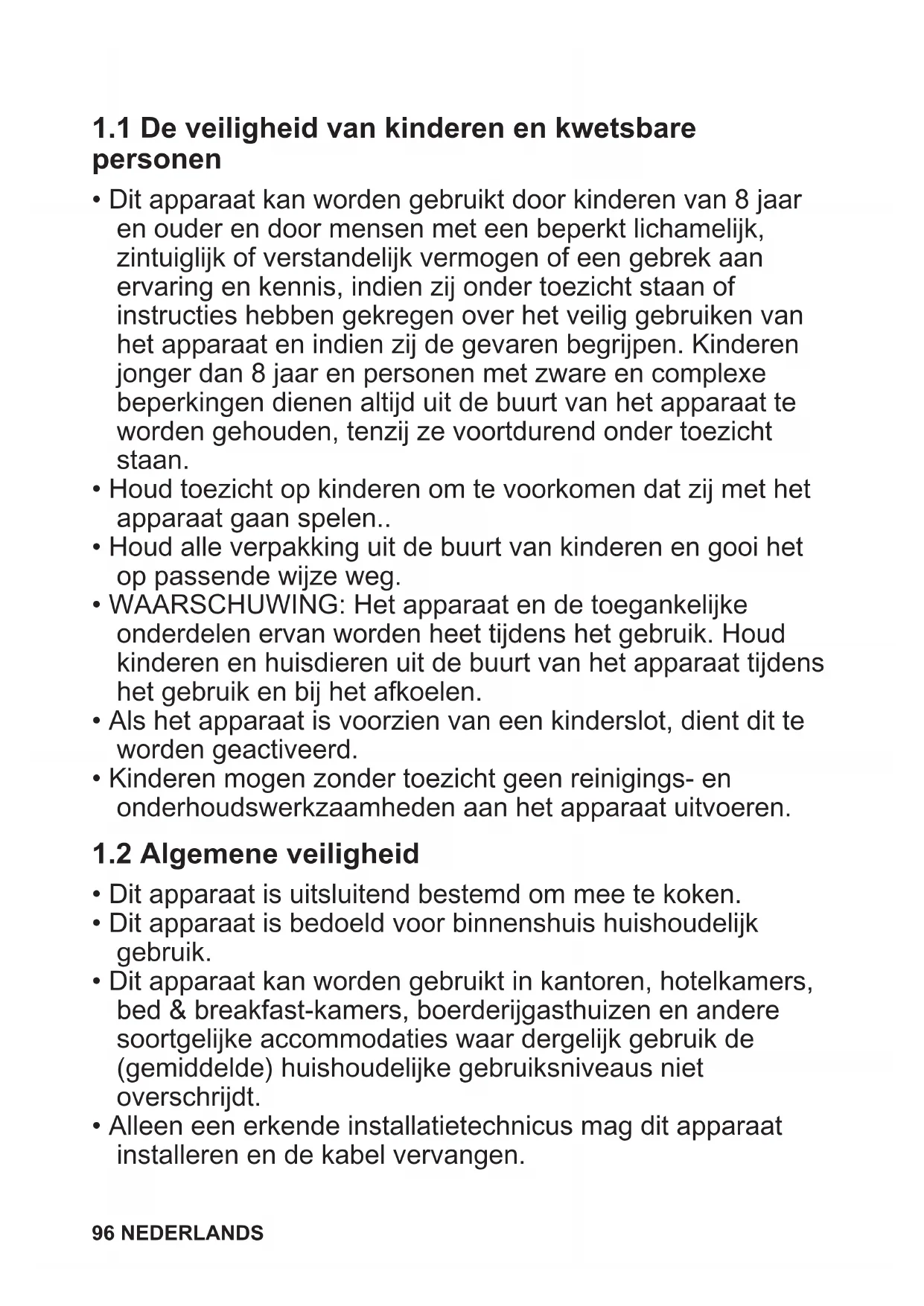

1.1 De verilgigkeit van kinderen en kwetsbare personen
- Dit apparaat kan worden gebruikt door kinderen van 8年龄段 en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zich de bevaren begrijpen. Kinderenjonger dan 8年龄段 en personen met zware en complexe beperkingen dienen.altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
- Houd toezicht op kinderen om te voorkomen dat zich met het apparaat gaan spelen..
- Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen. - Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
- Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
- Dit apparaat is uitsluitend bestemd om mee te koken.
- Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
- Dit apparaat kan worden gebruikt in Kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijk gebruiksniveaus nicht overschrijdt.
-
Alleen een erkende installmenttechnicus mag dit apparaat installereren en de kabel verrangen.
-
Gebruik het apparaat Niet voordat u het in de ingebouwde constructie installeert.
- Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
- Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze verrangen teneinde gevaarlijke situations met elektriciteit te voorkomen.
- WAARSCHUWING: Zorg ervoor dat het apparaat isuitgeschakeld voordat u de lampervangt om elektrischeschokken te voorkomen.
WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heetijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte Niet aanraakt. - Gebruik als tijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin teplaatsen.

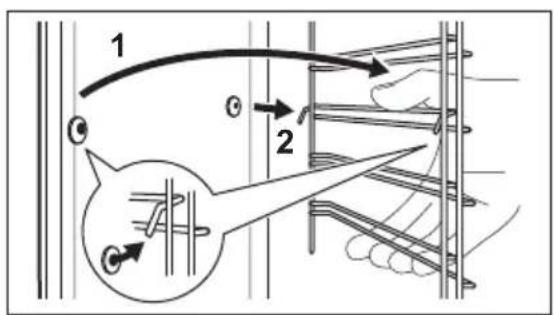

- Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkantuit de zichwanden. Plaats de inschuifrails in omgeekerde volgorde.
- Gebruik geen stoomreiniger om het apparaat schoon te makeen.
- Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te make. Deze kuren krassen veroorzaken op het oppervlak, waardoor het glas zou kuren breken.
- Haal, vór pyrolytische reiniging, alle accessoires en overmatige afzettingen/morsingen uit de ovenruimte van het apparaat.
2. VEILIGHEIDSVOORSCHRIFTEN
2.1 Installeren
WAARSCHUWING!
Alleen een erkende installmenttechnicus mag het apparaat installereren.
-
Verwijder alle verpakkingsmaterialien.
-
Installer en gebruik geen beschadigd apparaat.
- Volg de installment-instructies die zijn meegeleverd met het apparaat.
- Pas.altijd op bij verplaatsing van het apparaat,want het is zwaar. Gebruik altijd
veiligheidshandschoenen en gesloten schoeisel.
- Trek het apparaat nooit aan de handgreep van+zijnplaats.
- Installeer het apparaat op een veilige en geschikteplaats die aan alle installmenteisen voldoet.
- Houd de minimumafstand maar andere apparaten en units in acht.
- Controller, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.
- Het apparaat is uitgerust met een elektrisch koelsysteme. Het要去 worden gebrukt met de elektrische voeding.
| Minimumhoogte kast (Mimumhoogte kast onder werkblad) | 590 (600) mm |
| Kastbreedte 560 mm | |
| Kastdiepte 550 (550) mm | |
| Hoopte van de voorkant van het apparatusat | 594 mm |
| Hoopte van de achterkant van het apparatusat | 576 mm |
| Breedte van de voorkant van het apparatusat | 595 mm |
| Breedte van de achterkant van het apparatusat | 559 mm |
| Diepte van het apparatusat 569 mm | |
| Ingebouwde diepte van het apparatusat | 548 mm |
| Diepte met open deur 1022 mm | |
| Minimumgrootte ventilatie-opening. Opening geplaatst aan de onderkant van dechterzijde | 560x20 mm |
| Lengte netvoedingskabel. Kabel worden in de rechtsherhiek van dechterzijde geplaatst | 1500 mm |
| Bevestigingsschroeven 4x25 mm |
2.2 Elektrische aansluiting
WAARSCHUWING!
Gevaar voor brand en elektrische schokken.
- Alle elektrische aansluitingen要去en door een gediplomeerd elektromonteur worden gemaakt.
- Dift apparaat moet worden aangesloten op een geaard stopcontact.
- Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
- Gebruik.altijd eenjuist geinstalleerd schokbestendigstopcontact.
- Gebruik geen adapters met meerderstekkers en verlangkabels.
Zorg dat u de netstekker en het netsnoer nicht beschadigt. Indien de voedingskabel要去 worden verrangen, dan要去 dit gebeuren door unsere Klantenservice. - Laat de stroomkabel nicht in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name Niet als deze werkt of als de deur heet is.
- De schokbescherming van delen onder stroom en geisoleerde delen moet op zo'n manier worden bevestigd dat het nicht zonder gereedschap kan worden verplaatst.
- Steek de stekker pas in het stopcontact als de installation is voltooid. Zorg ervoor dat het netsnoer na installatione bereikbaar is.
- Als het stopcontact los zit, mag u de stekker Niet in het stopcontact steken.
- Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
- Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
- De elektrische installmentie要去 een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat要去 een contactopening hebben met een minimale bredte van 3 mm.
- Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.
- Dit apparaat worden geleverd met een stekker en een netsnoer.
Kabeltypes die van toepassing zijn op de installmente of verranging voor Europa:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F
Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunst ook de tabel raadplegen:
Totaal vermogen (W) Sectie van de kabel (mm^2)
maximaal 1380 3x0.75
maximaal 2300 3x1
maximaal 3680 3x1.5
De aardedraad (groen/gele draad) moet 2 cm langer zichn dan de bruine fase- en blauwe neutrale draden.
2.3 Gebruik
WAARSCHUWING!
Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.
- De specificatie van dit apparaat nicht wijzigen.
- Zorg ervoor dat de ventilatieopengingen Niet geblokkeerd worden.
- Laat het apparaatijdens de werkking niets onbeheerd awhile.
- Schakel het apparaat na elk gebruik UIT.
- Wees voorzichtig met het openen van de deur van het apparaat wonneer het apparaat in werkig is. Er kan hare lucht vrijkomen.
- Gebruik het apparaat Niet met natte handen of als het contact maakt met water.
- Oefen geen drukuit op de open deur.
- Gebruik het apparaat Niet als werkblad of als opslagoppervlak.
- Open de deur van het apparaat voorzichtig. Het gebruik van ingredienten met alcohol kan een(AP) mengsel van alcohol en lucht veroorzaken.
-
Laat geen vonden of open vlammen in contact met het apparaat komen wonneer u de deur opent.
-
Plaats geen ontvlambare producten of articelen die vochtigং met ontvlambare producten in, bij of op het apparaat.
WAARSCHUWING!
Risico op schade aan het apparaat.
- Om schade of verkleuring van het email te voorkomen:
-plaats ovenschalen of andere voorwerpen nicht rechtstreeks op de bodem van het apparaat.
- leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
- plaats geen water direct in het hete apparaat.
- bewaar geen vochtige gerechten en voedsel in het apparaat nadat u kaar bent met koken.
- wees voorzichtig bij het verwijderen of bevestigen van accessoires.
- Verkleuring van het email of roestvrij staal is Niet van invloed op de werking van het apparatusat.
- Gebruik een diepe pan voor vochtigetaarten. Vruchtensappen veroorzakenvlekken die permanenturen zijn.
- Kook alsijd met de deur van het apparaat gesloten.
- Als het apparaat্রachter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werkig is. Warmte en vochteken achefter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel Niet tot het apparaat compleet is afgekoeld na gebruik.
2.4 Onderhoud en reiniging
WAARSCHUWING!
Gevaar voor letsel, brand en schade aan het apparaat.
- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
-
Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten können breken.
-
Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
- Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
- Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak anscheruitgaat.
Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen. - Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.
2.5 Pyrolytische reiniging
WAARSCHUWING!
Risico op letsel / Brand / Chemische uitstoot (dampen) in pyrolitische modus.
Voor het uitvoeren van de pyrolytische reiniging en de eerste voorverwarming dient u het volgende uit de ovenruimte te verwijderen:
- overtollig voedselresten, olie- of vetresten/afzettingen.
-
alle verwijderbare voorwerpen (inclusief planken, zijrails, enz., die bij het apparaat zijn geleverd), met name alle antiaanbakpotten, pannen, dienbladen, keukengerei, enz.
-
Lees zorgvuldig alle instructies voor pyrolytische reiniging.
-
Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werkking is. Het apparaat worden zeer heet en er komt hare lucht vrijuit de voorste koelopeningen.
Pyrolytische reiniging gebeurt op hoge temperaturen waar bij dampen+kennen vrijkomen van kookresten en constructiematerialen. Om die reden adviseren wij consumenten: -
zorg voor goede ventilatie tijdens en na de pyrolytische reiniging.
- zorg voor goede ventilatie tijdens en na de eerste voorverwarming.
Tijdens en na de pyrolytische reiniging mag u geen water op de ovendeur morsen of aanbrengen om beschadiging van de glasplaten te voorkomen.
- Rookgassen die vrijkomen uit alle pyrolytische ovens / kookresten zoals beschreiben, zich nicht schadelijk voor mensen, inclusief kinderen of Personen met medische aandoingen.
- Houd huisdieren uit de buurt van het apparaatijdens en na de pyrolytische reiniging en de initièle voorverwarming. Kleine huisdieren (vooral vogels en reptielen) kannen zeer gevoelig zijn voor temperatuurveranderingen en uitgestoten dampen.
- Antiaanbaklagen in potten, pannen, bakplaten, bakgerei, enz. kuren worden beschadigd door de hoge temperatuur van de pyrolytische reiniging van alle pyrolytische ovens. Ook kuren ze een bron� voor schadelijke dampen op laagiveau.
2.6 Binnenverlichting
WAARSCHUWING!
Gevaar voor elektrische schokken.
- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zichs bedoeld om bestand te zich tergen extreme fysiieke omstandigheden in huishoudelijk apparaten, zoals temperatuur, trillingen, vochtigkeit, of zich bedoeld om informatatie te gehen over de operationele status van het apparaat. Ze zich Niet bedoeld voor gebruik in andere toepassingen en zich niets geschikt voor verlichting in huishoudelijk ruimten.
- Dit product bevat een lichtbron van energie-efficientiekasse G.
- Gebruik alleen lampjes met bezelfdesepecificaties.
2.7 Service
- Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
- Gebruik alleen originele reserveonderdelen.
2.8 Verwijdering
WAARSCHUWING!
Gevaar voor letsel of verstikking.
- Neem contact op met uwplaatselijke overheid voor informatatie over het afvoeren van het apparaat.
3. MONTAGE
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
Haal de stekker uit het stopcontact.
- Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
- Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vastRCTen te zitten.
3.1 Inbouwen
YouTube
www.youtube.com/electrolux www.youtube.com/aeg
3.2 Bevestiging van de oven aan de kast
4. BESCHRIJVING VAN HET PRODUCT
4.1 Algemeen overzicht
4.2 Accessoires
Bakrooster
Voor kookgerei, bak- en braadvormen.
Bakplaat
Voor gebak en koekjes.
- Grill-/braadpan
Om te bakken en braden of als pan om vet in op te vangen.
1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display
4 Bedieningsknop
5 Verwarmingselement
6 Opening voor de voedsvensor
7 Lamp
8 Ventilator
9 Uitsparing in de ovenruimte
10 Inschuifrails, verwijderbaar
11 Inzetniveauaus
- Voedsvensensor
Om te meten hoever het voedsel is bereid.
- Telescopische geleiders
Met de telescopische geleiders kun je de plateauus gemakkelijker plaatsen en verwijderen.
5. BEDIENINGSPANEEL
5.1 Verzonken knoppen
Om het apparaat te bedieren, moet u de bedieningsknop indrukken. De knop komt dan maar buiten.
5.2 Overzicht bedieningspaneel
| Timer | Snel opwar-men | Binnen-verlich-ting | Voedselsen-sor | Instelling be-vestigen | Druk op Draai aan de knop |
Selecteer een verwarmingsfunctie om het apparaat in te schakelen.
Draai de knop voor de verwarmingsfuncties maar de uit-stand om het apparaat uit te schakelen.
5.3 Display
Display met toetsfuncties.
Indicatielampjes op de display
| Basisindicatoren | ||||
| Blokkering | Kook- En Bakassistent | Reinigen | Instellengen | Snel opwarmen |
| Indicatielampjes timer | ||||
| Kookwekker | STOP Eindtijd | Uitsteltijd | Uptimer | |
| Voortgangsbalk – voor temperatuur ofijd. De balk is volledig rood wonneer de oven de ingestel-de temperatuur bereikt. | ||||
| Stoomkookindicator | ||||
| Voedsvensor indicatielampje | ||||
6. VOORAFGAAND AAN HET EERSTE GEBRUIK
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
6.1 Eerste reiniging
Reinig vór het eerste gebruik het lege apparaat en stel dearend:
00:00
Stel de hijd in. Druk op OK
6.2 Eerste voorverwarming
Warm de lege oven voor het eerste gebruik voor.
Stap 1 Haal alle accessoires en verwijderbare inschuifrailsuit de oven.
Stap 2
Stel de maximale temperatuur in voor de functie:
Laat de oven een uur werken.
Stap 3
Stel de maximale temperatuur in voor de functie:
Laat de oven 15 minutes werken.
De oven kan een vreemde geur en rook afgevenijdens het voorverwarmen. Zorg ervoor dat de kamer goed teventileerd.
7. DAGELIJKS GEBRUIK
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
7.1 Instellen: Verwarmingsfuncties
Stap 1 Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
Stap 2 Draai aan de regelknop om de temperatuur in te stellen.
- ingedrukt honden om de functie in te schakelen: Snel opwarmen. Het is beschikbaar voor sommige ovenvecties.
Koken met stoom
Zorg ervoor dat de oven is afgekoeld.
Stap 1 Stap 2 Stap 3 Stap 4
Vul de uitsparing in de ovenruimte met kraan-water.
Selecteer de stoomverwarmingsfunctie.
Stel de temperatuur in.
Verwarm de lege oven 10 minutes voor om vochtigheid te creeren. Plaats het voedsel in de oven.
De maximumcapaciteit van de uitsparing in de ovenruimte is 250 ml. Vul de uitsparing in de ovenruimte nicht bij tijdens de bereiding of als de oven heet is.
| Wonneer de stoombereiding eindigt: | ||
| Stap 1 Stap 2 Stap 3 | ||
| Draai de knop voor de verwar-mingsfuncties maar de uit-stand om de oven uit te schakelen. | Open de deur voorzichtig. Vrijgeko-men vocht kan brandwonden veroor-zaken. | Zorg ervoor dat de oven is afge-koeld. Verwijder het resterende water uit de uitsparing in de oven. |
7.2 Verwarmingsfuncties
| Verwarmingsfunctie Toepassing | |
| Hetelucht | Bakken op maximaal drie rekstanden tegelijkertijd en voedsel drogen. Stel de temperatuur 20 tot 40°C lager in dan voor Boven + onderwarmte. |
| Boven + onderwarmte | Voor het bakken en roosteren op één ovenniveau. |
| SteamBake | Om tijdens de bereiding vocht toe te voegen. Om tijdens het bakken de juiste kleur en knapperigheid te krijgen. Om bij het opwarmenmeer sappigheid te gehen. Voor het inmaken van fruit of groenten. |
| Pizza-functie | Voor het bakken van pizza. Voor intensieve bruining en een krokante bodem. |
| Onderwarmte | Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel. |
| Bevroen gerechten | Om kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempia's) krokant te ma-ken. |
| Warmelucht (vochtig) | Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het ge-bruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. De restwarmte worden gebruikt. Het verwarmingsvermögen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijkks gebruik", op-merkingen op: Warmelucht (vochtig). |
| Grillen | Om dunne stukken voedsel te grillen en brood te roosteren. |
| Circulatiegrill | Voor het braden van grote stukken vlees of bevogelte met bot op eén niveau. Voor gratineren en bruinen. |
| Menu | Om het menu te openen: Kook- En Bakassistent, Reinigen, Instellingen. |
7.3 Notities over: Warmelucht (vochtig)
Deze functie worden gebruikt om te voldoen aan de energia-efficientieklasse en ecodesign-vereisten (overeenkomstig EU 65/2014 en EU 66/2014). Testen in overeenstemming met:
IEC/EN 60350-1
De ovendeur dient tijdens de bereiding gesloten te zich zodate de functie nicht worden
onderbroken en de oven werkt op de hoogst mogelijkke energia-efficientre.
Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch UIT.
Zie voor bereidingsinstrumenties het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig). Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie-efficientre', Energiebesparing.
7.4 Instellen: Kook- En Bakassistent
Elk gerecht in ditsubmenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Gebruik de functie om snel een gerecht met standardinstellungen te bereiden. Je kunt ook dearende temperatuur tijdens het koken aanpassen.
| Voor sommige gerechten=kunt u ook koken met: | Tot hoeverre een gerecht worden gekookt: | ||
| ·Voedselsensor ·Rauw | ·Medium ·Gaar | ||
| Stap 1 Stap 2 Stap 3 Stap 4 | |||
| = | × | P1-P45 | OK |
| Open het menu. Selecteer Kook- En Bak-assistent. Druk op OK | Selecteer de schaal. Druk op OK | Plaats de schaal in de oven. Instelling bevesti-gen. | |
7.5 Kook- En Bakassistent
| Legenda | |
| Voedselsensor beschikbaar. Plaats de Voedselsensor in het dikste deel van het gerecht. Het apparaat worden uitgeschakeld als de ingestelde Voedselsensor temperatuur is bereikt. | |
| Legenda | |
| Dehoeveelheid water voor de stoomfunc-tie. | |
| Verwarm het apparaat voor voordat je be-gint met koken. | |
| Lagerniveau. |
Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren.
| Gerecht Gewicht Schapniveau/accessoire | ||
| 1 | Biefstuk, rauw | 1 - 1.5 kg; 4 - 5 cm dikke stukken |
| 2 | Biefstuk: medium | |
| 3 | Biefstuk, gaar | |
| 4 | Biefstuk, medium 180 - 220 g per stuk; 3 cm dikke plakken | Bak het vlees een paar minuten in een hare pan. Plaats in het apparaat. |
| 5 | Rundvlees groosterd/gestoofd (prime rib, bovenste Ronde, dikke flank) | 1.5 - 2 kg |
| 6 | Biefstuk, rauw (lang-zaam koken) | 1 - 1.5 kg; 4 - 5 cm dikke stukken |
| 7 | Biefstuk, medium (langzaam koken) | |
| 8 | Biefstuk, gaar (lang-zaam koken) | |
| 9 | Filet, rauw (langzaam koken) | 0,5 - 1,5 kg; 5 - 6 cm dikke stukken |
| 10 | Filet, gemiddeld (lage temperatuur garen) | |
| 11 | Filet, gereed (lage temperatuur garen) | |
| 12 | Geroosterd kalfs-vlees (bijv. schouder) | 0.8 - 1.5 kg; 4 cm dikke stukken |
| 13 | Geroosterde var-kenshals of schou-der | 1.5 - 2 kg |
| 14 | Aangetrokken var-kensvlees (lage tem-peratuur garen) | 1.5 - 2 kg |
| 15 | Lende, vers 1 - 1.5 kg; 5 - 6 cm dikke stukken | Braadschaal op bakrooster |
| Gebruik je favoriete kruiden. Vloeistof toevoegen. Gero-o-sterd bedekt. | ||
| 16 | Spare ribs 2 - 3 kg; gebruik rauwe, 2 - 3 cm dunne spare ribs | 3; diepe pan Voeg vloeistof toe om de bodem van een schaal te be-dekken. Draai halverwege de bereidingsstijd het vlees om. |
| 17 | Lambeen met botten 1.5 - 2 kg; 7 - 9 cm dikke stukken | braadschaal op bakplaat Vloeistof toevoegen. Draai halverwege de bereidingsstijd het vlees om. |
| 18 | Hele kip 1 - 1.5 kg; vers | 2; 200 ml; casserole dish op bakplaat Gebruik je favoriete kruiden. Draai de kip halverwege de bereidingsstijd om voor een gelijkmatte bruining. |
| 19 | Halve kip 0.5 - 0.8 kg | 3bakplaat Gebruik je favoriete kruiden. |
| 20 | Kippenborst 180 - 200 g per stuk | 4steutschotel op bakrooster Gebruik je favoriete kruiden. Bak het vlees een pau minuten in een hete pan. |
| 21 | Kippenpoten, vers - | 5bakplaat Als u eerst kippenpoten hebts gemarineerd, stel dan een lagere temperatuur in en kook ze longer. |
| 22 | Hele eend 2 - 3 kg | 6braadschaal op bakrooster Gebruik je favoriete kruiden. Leg het vlees op de braad-schaal. Draai halverwege de bereidingsstijd de eend om. |
| 23 | Gans, heel 4 - 5 kg | 7diepe pan Gebruik je favoriete kruiden. Leg het vlees op een diepe bakplaat. Draai halverwege de bereidingsstijd de gans om. |
| 24 | Vleesbrood 1 kg | 8bakrooster Gebruik je favoriete kruiden. |
| 25 | Hele vis, gegrild 0.5 - 1 kgper vis | 9bakplaat Vul de vis met boter en gebruik je favoriete kruiden en specerijen. |
| 26 | Visfilet - | 10stoefschotel op bakrooster Gebruik je favoriete kruiden. |
| 27 | Cheesecake - | 12; springvorm van 28 cm op bakrooster |
| 28 | Appelcake - | 13; 100ml; bakplaat |
| 29 | Appeltaart - | 14; taartvorm op bakrooster |
| 30 | Appeltaart - | 15; 100ml; 22 cm taartvorm op bakrooster |
| 31 | Brownies | 2kg van deeg |
| 32 | Chocolade muffins | - |
| 33 | Broodcake | - |
| 34 | Gebakken aardappe-len | 1kg |
| 35 | Aardappelpartjes 1 kg | |
| 3; bakplaat bedekt met bakpapier Gebruik je favoriete kruiden. Snijd aardappelen in stuk-ken. | ||
| 36 | Gegrilde gemengde groenten | 1 - 1.5 kg |
| 3; bakplaat bedekt met bakpapier Gebruik je favoriete kruiden. Snijd de groenten in stuk-ken. | ||
| 37 | Krokten, bevoren 0.5 kg | |
| 3; bakplaat | ||
| 38 | Patat, bevoren 0.75 kg | |
| 3; bakplaat | ||
| 39 | Vlees-/groentelasag-ne met droge pasta-bladen | 1 - 1.5 kg |
| 2; stoofschotel op bakrooster | ||
| 40 | Aardappelgratin (ru-we aardappelen) | 1 - 1.5 kg |
| 1; stoofschotel op bakrooster Draai het gerecht na de helft van de bereidingsstijd. | ||
| 41 | Verse pizza, dun | - |
| 100 ml; bakplaat bedekt met bakpapier | ||
| 42 | Verse pizza, dik | - |
| 100 ml; bakplaat bedekt met bakpapier | ||
| 43 | Quiche - | |
| 2; bakblik op bakrooster | ||
| 44 | Stokbrood / ciabatta / witbrood | 0.8 kg |
| 150 ml; bakplaat bedekt met bakpapier Meerijd nodig voor witbrood. | ||
| 45 | Volledig graan / roge/bruin brood volledig graan in brood- pan | 1 kg |
| 150 ml; bakplaat bedekt met bakpapier / bakrooster | ||
8. KLOKFUNCTIES
8.1 Klokfuncties
| Klokfunctie Toepassing | |
| Kookwekker | Wonneer deijd is verstreten, klinkt er een geluidssignaal. |
| STOPKooktijd | Wonneer de timer stopt, klinkt het signaal en stopt de verwarmingsfunctie. |
| Uitsteltijd | Om het begin en/of het einde van het koken uit te stellen. |
| Uptimer | Maximum is 23 eer 59 min. Deze functie heeft geen invloed op de werkking van de oven.Om de Uptimer in en uit te schakelen, selecteer: Menu, Instellenen. |
8.2 Instellen: Klokfuncties
| Instellen: Dagtijd | |||||
| Stap 1 Stap 2 Stap 3 | |||||
| Om deijd van de dag te wijzigen, opent u het me-nu en selecteert u Instelleningen, Dagtijd. | Stel de klok in. | Druk op: OK | |||
| Instellen: Kookwekker | |||||
| Stap 1 | Stap 2 Stap 3 | ||||
| Druk op: | Op het display-verschijnt:0:00Stel de Kookwekker in | Druk op: OK | |||
| i De timer begint onmiddelijk af te tellen. | |||||
| Instellen: Koottijd | |||||
| Stap 1 Stap 2 | Stap 3 Stap 4 | ||||
| Kies een verwarmings-functie en stel de tem-peratuur in. | Druk herhaaldelijk: | Op het display-verschijnt:0:00STOP | Stel de bereidingsstijd in. | Druk op: OK | |
| i De timer begint onmiddelijk af te tellen. | |||||
| Instellen: Uitsteltijd | |||||
| Stap 1 Stap 2 | Stap 3 Stap 4 | Stap 5 Stap 6 | |||
| Selecteer de verwar-mingsfunc-tie. | Het display toont: de dagtijdSTAR-TEN | Stel de start-tijd in. | Druk op: OK. | Stel de eindtijd in. | Druk op: OK. |
Instellen: Uitsteltijd
i De timer begint af te tellen op een ingestelde starttijd.
9. GEBRUK VAN DE ACCESSOIRES
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
9.1 Accessoires plaatsen
Eenkleine inkeping bovenaan verhoogt deveiligheid. De inkepingen zich ook anti
kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdlt.
Bakrooster:
Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.
Bakplaat / Diepe schaal:
Schuif de planta:tussen de geleidestangen van de inschuifrail.
9.2 Voedsvensor
Voedelsensor- meet de temperatuur binnenin het voedsel.
Er moeten twee temperatures worden ingesteld:
| °C De oventemperatuur. | n De kerntemperatuur. |
| Voor de Beste kookresultaten: | |
| Ingrediën moeten op kamertem- peratuur�. | Niet gebruiken voor vloeibare gerechten. Tijdens het koken要去 het in de schaal blijven. |
| Gebruik: Voedselsensor | |
| Stap 1 Schakel de oven in. | |
| Stap 2 Selecteer de verwarmfunctie en, indien nodig, de oventemperatuur. | |
| Stap 3 Invoegen: Voedselsensor. | |
| Vlees, gezogelte en vis Stoofschotel | |
| Breng het uiteinde van Voedselsensor in het midden van het vlees, de vis, in het dikste deel indien moge- lijk. Zorg ervoor dat ten minste 3/4 van Voedselsen- sor binnen in het gerecht zit. | Breng het uiteinde van Voedselsensor precies in het mid- den van de braadpan. Voedselsensor要去 stevig op+zijn plaats blijven tijdens het bakproces. Gebruik een solide ingredientiert om dit voor elkaar te krijgen. Gebruik de rand van de overschaal voor het ondersteunen van het sili- cone handvat van de Voedselsensor. Het uiteinde van Voedselsensor mag de bodem van een bakplaat Niet aan- raken. |
| Stap 4 Stekker Voedselsensor steek in de aansluiting aan de voorkant van de oven. Het display toont de huidige temperatuur van: Voedselsensor. | |
| Stap 5 | - druk om de kerntemperatuur van de sensor in te stellen. |
| Stap 6 | OK - druk hierop om te bevestigen. Wanner het voedsel de ingestelde temperatuur bereikt, klinkt het signaal. Ukunt ervoorkiezen om te stoppen of door te gaan met koken, om er zeker van teল het voedsel goed.gaar is. |
| Stap 7 | Verwijderen Voedselsensor haal de stekker UIT het stopcontact en neem het gerecht UIT de oven. WAARSCHUWING! Er bestaat gevaar voor brandwonden waarDat Voedselsensor heet worden. Wees voorzichtig wanneser u de stekker eruit haalt en de voedingsensor UIT het ge- recht haalt. |
10. EXTRA FUNCTIONS
10.1 Blokkering
Deze functie voorkomt dat de functie van het apparatusat per ongeluk worden gewijzigd.
Schakel het in als het apparaat werkdt - de ingestelde bereiding gaat door, het bedieningspaneel worden vergrendeld.
Schakel het in als het apparaat is uitgeschakeld - het kan nicht worden ingeschakeld, het bedieningspaneel is vergrendeld.
OK
OK - houd ingedrukt om de functie in te schakelen. een geluidssignaal.
OK - houd ingedrukt om het uit te schakelen.
① 3x knippert wonneer de vergrendeling wordeningschakeld.
10.2 Automatische uitschakeling
Om veiligheidsredenen schakelt de oven na bepaaldeijd uit als er een ovenfunctie in werkking is en u geen instelleningen wijzigt.
(°C) (u)
30-115 12.5
120-1958.5
200-2455.5
(°C) (u)
250-maximaal3
De automatische uitschakeling werkt nicht met de functies: Binnenverlichting, Voedsvensor, Uitsteltijd.
10.3 Koelventilator
Als het apparaat in werkig is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.
11. AANWIJZINGEN EN TIPS
11.1 Kookadviezen
De temperatuur en kooktijden in de tabellen zijn slechts als richtlij bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruike ingredienten.
Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt heb. De onderstaande hints tonen aanbevolen instellenen voor temperatuur, kookitijd en rekstand voor specifieke soorten voedsel. Als u voor een special recept de instelling Niet kunt vinden, zoek dan maar een soortgelijk recept.
11.2 Warmelucht (vochtig)
Volg voor de Beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.
| (°C) (min) | |||
| Zoete broodjes, 16 stuks | bakplaat of lekschaal 180 2 20 - 30 | ||
| Broodjes, 9 stuks bakplaat of lekschaal 180 2 30 - 40 | |||
| Pizza, bevoren, 0,35 kg | rooster 220 2 10 - 15 | ||
| Biscuitrol bakplaat of lekschaal 170 2 25 - 35 | |||
| Brownie bakplaat of lekschaal 175 3 25 - 30 | |||
| Soufflé, 6 stuks keramieken vormpjes op roos-ter | 200 3 25 - 30 | ||
| Luchtige flanbodem flanvorm op rooster 180 2 15 - 25 | |||
| Victoriataart met jam-vulling | ovenschaal op rooster 170 2 40 - 50 | ||
| Gepocheerde vis, 0,3 kg | bakplaat of lekschaal 180 3 20 - 25 | ||
| Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35 | |||
| Visfilet, 0,3 kg pizzavorm op rooster 180 3 25 - 30 | |||
| Gepocheerd vlees, 0,25 kg | bakplaat of lekschaal 200 3 35 - 45 | ||
| Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 30 | |||
| Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30 | |||
| Bitterkoekjes, 24 stuks | bakplaat of lekschaal 180 2 25 - 35 | ||
| Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 | |||
| Hartig gebak, 20 stuks | bakplaat of lekschaal 180 2 25 - 30 | ||
| Zandkoekjes, 20 stuks | bakplaat of lekschaal 150 2 25 - 35 | ||
| Taartjes, 8 stuks | bakplaat of lekschaal 170 2 20 - 30 | ||
| Groenten, geop-cheerd, 0,4 kg | bakplaat of lekschaal 180 3 35 - 45 | ||
| Vegetarisch omelet | pizzavorm op rooster 200 3 25 - 30 | ||
| Mediterrane groenten, 0,7 kg | bakplaat of lekschaal 180 4 25 - 30 | ||
11.3 Warmelucht (vochtig) - aanbevolen accessoires
Gebruik de donkere en nicht-reflecterende bakjes en schalen. Ze nemen de warmte beter op danlicht en reflecterend servies.
| Pizza pan | Ovenschaal | Ovenvormpjes | Blik voor flanbodem |
| Donker, Niet-reflecterend Diameter van 28 cm | Donker, Niet-reflecterend Diameter van 26 cm | Keramiek 8 cm diameter, 5 cm hoog | Donker, Niet-reflecterend Diameter van 28 cm |
11.4 Kooktafels voor testinstituten
Informatie voor testinstituten
Testen volgens IEC 60350-1.
| (℃) (min) | |||
| Kleine ca-kes, 20stukspersbakplaat | Boven + on-derwarmte | Bakplaat 3 170 20 - 35 - | |
| Kleine ca-kes, 20stukspersbakplaat | Hetelucht Bakplaat 3 150 - 160 20 - 35 - | ||
| Kleine ca-kes, 20stukspersbakplaat | Hetelucht Bakplaat 2 en 4 150 - 160 20 - 35 - | ||
| Appeltaart,2 blikkenØ20 cm | Boven + on- derwarmte | Bakrooster 2 180 70 - 90 - | |
| Appeltaart,2 blikkenØ20 cm | Hetelucht Bakrooster 2 160 70 - 90 - | ||
| Vetvrijsesponscake,cakevormØ26 cm | Boven + on- derwarmte | Bakrooster 2 170 40 - 50 Verwarm de oven voor | op 10 min. |
| Vetvrijsesponscake,cakevormØ26 cm | Hetelucht Bakrooster 2 160 40 - 50 Verwarm de oven voor | op 10 min. | |
| (℃) (min) | ||
| Vetvrijesponscake,cakevorm∅26 cm | Hetelucht Bakrooster 2 en 4 160 40 - 60 Verwarm de oven voorop 10 min. | |
| Zandtaart-deeg | Hetelucht Bakplaat 3 140 - 150 20 - 40 - | |
| Zandtaart-deeg | Hetelucht Bakplaat 2 en 4 140 - 150 25 - 45 - | |
| Zandtaart-deeg | Boven + on-derwarmte | |
| Toast, 4 - 6stuks | Grillen Bakrooster 4 max. 1 - 5 Verwarm de oven voorop 10 min. | |
| Runderburger, 6stuks, 0,6kg | Grillen Bakrooster, lekbak | 4 max. 20 - 30 Plaats het rooster op |
| het vierde niveau ende lekbak op het der-de niveau in de oven.Draai het voedsel hal-verwege de berei-dingstijd om.Verwarm de oven voorop 10 min. | ||
12. ONDERHOUD EN REINIGING
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
12.1 Opmerkingen over de reiniging
| Reinigungsmid-delen | Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel. |
| Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen. | |
| Reinig vlekken met een mild reinigingsmiddel. | |
| Dagelijks gebruik | Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten konnen brand zeroor-zaken. |
| Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te vermin-denen, dien je het apparaat gedurende 10 minutes te latent werken voordat je er iets inplaatst. Bewaar het voedsel Niet langer dan 20 minutes in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek. |
Accessoires
Reinig alle accessoires na elk gebruik en LAST ze drogen. Gebruik alleen een zache doek met warm water en een mild reinigingsmiddel. De accessoires Niet in een afwasmachine rei-nigen.
Reinig de antiaanbakaccessoires nicht met agressieve reinigingsmiddelen of scherpe voorwerpen.
12.2 Hoe schoon te make: Uitsparing in de ovenruimte
Reinig de uitsparing van de ovenruimte om kalksteenresten te verwijderen na het koken met stoom.
Stap 1 Stap 2 Stap 3
Giet 250 ml witte azijn in de uitsparing van de ovenruimte. Gebruik maximaal 6% azijn zonder toeveogingen.
Laat de azijn de kalksteenresten gedurende 30 minuten oplossen bij omgevingstemperatuur.
Reinig de ruimte met warm water en een zachte doek.
Voor de functie: SteamBake reinig de oven elke 5-10 kookcycli.
12.3 Hoe te verwijderen: Inschuiftrails/
Verwijder de inschuifrails om de oven te reinigen.
Stap 1 Schakel de oven uit en wacht totdat\ deze is afgekoeld.
Stap 2 Trek de inschuifrail bij de voorkant uit de zijwand.
Stap 3 Trek de geleider bij de achechterkantuit de zijwand en verwijder het.
Stap 4 Plaats de inschuifrails in omgekeerde volgorde. De borgpennen op de telescopische geleiders要去en maar voren wijzen.
12.4 Hoe gezebruikt u: Pyrolytische reiniging
Maak de oven schoon met Pyrolytische reiniging.
WAARSCHUWING!
Erbestaatgevaar voorbrandwonden.
LET OP!
Als er andere apparaten indezelfde kast zijn geinstalleerd, gebruik deze dan nicht tijdens deze functie. Dit kan de oven beschadigen.
| Vóör de Pyrolytische reiniging: | ||
| Schakel de oven uit en wacht totdat deutsche is afgekoeld. | Verwijder alle accessoires uit de oven. | Reinig de onderkant van de oven en de glazen deur aan de binnenkant met warm water, een zachte doeck en een mild reinigingsmiddel. |
| Pyrolytische reiniging | ||
| Stap 1 | Ga waar het menu: Reinigen / | |
| Optie Duur | ||
| C1 - Licht reinigen 1 h | ||
| C2 - Normaal reinigen 1 h 30 min | ||
| C3 - Grondig reinigen 2 h 30 min | ||
| Stap 2 | OK - druk hierop om het reinigingsprogramma te selecteren. | |
| Stap 3 | OK - druk hierop om het reinigen te starten. | |
| Stap 4 Draai na de reiniging de knop voor de verwarmingsfuncties maar de uit-stand. | ||
| i) Als het reinigen begint, worden de deur van de oven vergrendeld en is de lamp uit. Totdat de deur worden ont-grendeld, toont het display: | ||
| Na afloop van het reinigen: | ||
| Schakel de oven uit en wacht totdat deutsche is afgekoeld. | Maak de ruimte schoon met een zachte doeck. | Verwijder het residu van de bodem van de ruimte. |
12.5 Reinigingsherinnering
De oven herinnert je eraan wanner je hem moet schoonmaken met pyrolytische reiniging.
knippert na elke kooksessie gedurende 5 seconden op het display.
Om de herinnering uit te schakelen, voert u de in Menu en selecteert u Instellingen, Reinigingsherinnering.
12.6 Verwijdersen en installereren: Deur
De ovendeur beschikt over drie glasplaten. Je=kunt de ovendeur en de interne glasplaat verwijderen om het schoon te make. Lees de volledige instructie 'Verwijderen van installmentiedeur'voordat u de glasplaten verwijdert.
LET OP!
Gebruik de oven nooit zonder de glasplaten.
Stap 1 Open de leur volledig en houd beiden scharnieren vast.
Stap 2 Til de vergrendelingen op en trek eraan tot-dat ze klikken.
Stap 3 Sluit de ouvendeur in de eerste openingsstand. Til hem daarna op en trek hem waar voren, verwijder hem dan van zich plek.
Stap 4 Plaats de deur op een zachte doek op een stabiele ondergrond.
Stap 5 Pak de deurafdekking (B) aan de bovenkant van de deur aan beiden kanten vast en druk deze maar binnen om de klemsluiting te ont-grendelen.
Stap 6 Trek de deurlijst maar voren om hem te verwijderen.
Stap 7 Houd de glasplaten van de deur bij de bo-venkant vast en trek ze er voorzichtig een voor een uit. Begin bij de bovensteplaat. Zorg dat het glas volledig uit de geleiders schuift.
Stap 8
Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten nicht in de vaatwasser.
Stap 9 Installee na het reinigen de glasplaten en de ovendeur.
Als de deur correct is geinstalleerd,oor je een klik bij het sluiten van de vergrendelingen.
Zorg ervoor dat je de glasplaten (A en B) waar in de juiste volgorde terugplaatst. Controleer het symbool/de print op de zijkant van de glasplaat. Iederere glasplaat is anders om het uit elkaar halen en in elkaar zetten eenvoudiger te makeen. Als de deur correct wordt geinstalleerd, klikt de rand van de deur.
Zorg ervoor dat je de middelste glasplaat correct in de zittingen plaatst.
12.7 Hoe te verrangen: Lamp
WAARSCHUWING!
Gevaar voor elektrische schokken.
Het lampje kan heet+zijn.
Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.
| Voordat u de lampervangt: | |
| Stap 1 Stap 2 Stap 3 | |
| Schakel de oven uit. Wacht tot de oven afgekoeld is. | Trek de oven uit het stopcontact. Plaats een doek op de bodem van de holte. |
Achterlamp
Stap 1 Draai de glazen afdekking om die te verwijderen.
Stap 2 Reinig de glasafdekking.
Stap 3 Vervang de lamp door een geschikte 300^ hittebestendige lamp.
Raadpleeg de hoofdstukken Veiligheid.
13.1 Wat te doen als...
Neem in alle gevallen die nicht in deze babel zich opgenomen contact op met een erkend servicecentrum.
| Het apparaat gaat Niet aan of warmt Niet op |
| Probleem Controller of de volgende zaken van toepassing়n... |
| U kunt het apparaat Niet inschakelen of gebruiken. Het apparaat is op de juiste manier op een elektrische toevoer aangesloten. |
| Het apparaat warmt Niet op. De automatische uitschakeling is gedreactiveerd. |
| Het apparaat warmt Niet op. De deur van het apparaat is gesloten. |
| Het apparaat warmt Niet op. Dezekering is Niet doorgeslagen. |
| Het apparaat warmt Niet op. Het slot isuitgeschakeld. |
| Onderdelen |
| Probleem Controller of de volgende zaken van toepassing়n... |
| De lamp is UIT. Warmelucht (vochtig) - worden ingeschakeld. |
| De verlichting werkt Niet. De lamp is opgebrand. |
| De Voedsvensor werkt Niet. De stekker van de Voedsvensor is volledig in hetstopcontact gestoken. |
| Foutcodes |
| Op het display verschijnt... Controller of de volgende zaken van toepassing়n... |
| Err C2 Je hebte de Voedsvensor stekker UIT het stopcontactverwijderd. |
| Err C3 De overdeur is gesloten of het deurslot is Niet kapot. |
| Err F102 De deur van het apparaat is gesloten. |
| Err F102 Het deurslot is Niet kapot. |
| 00:00 Er was een stroomstoring. Stel het tijdstip van de dagin. |
Foutcodes
Als het display een foutcode weergeeft die nicht in deze tabel staat, schakelt u de zekering van het huis UIT en weein om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.
Reinigen
Probleem Controller of de volgende zaken van toepassing zich…
Het water lekt uit de uitholling in de ovenruimte. Er zit te veel water in de uitholling van de ovenruimte.
13.2 Service-informatie
Als je nicht zich het probleem(Int)kunt verhopen, neem dan contact op met je verkoper of een erkende serviceafdeling.
De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje Niet UIT de apparaatruimte.
Wij raden je aan om de gegevens hier te noteren:
Model (MOD.)
Productnumber (PNC)
Serienummer (S.N.)
14. ENERGIEZUINIGHEID
14.1 Productinformatie en productinformatieblad
| Naam leverancier Electrolux | |
| Modelummer | EOD4P57H 949499868 KODDP77H 949499871 |
| Energie-efficientre-index 81.2 | |
| Energie-efficientreklasse A+ | |
| Energieverbruik met een standard belading, conventionele modus 0.93 kWh/cyclus | |
| Energieverbruik met een standard belasting, heteluchtmodus 0.69 kWh/cyclus | |
| Aantal holtes 1 | |
| Warmtebron Elektriciteit | |
| Volume 72 I | |
| Soort oven Inbouwoven | |
| Massa | EOD4P57H 32.1 kg |
| KODDP77H 32.5 kg | |
IEC/EN 60350-1 - Huishoudelijkke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.
14.2 Energiebesparing
Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijkkoken.
Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werkking is. Open de deur van het apparaat Niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op+zijnplaats vastzit.
Gebruik metalen kookgerei om meer energiete besparen.
Verwarm het apparaat Niet voor alvorens te koken als dat Niet hoeft.
Houd onderbrekingen:tussen het bakken zo kort maybeijk als je een aantal gerechten tegelijkertijd bereidt.
Koken met hete lucht
Gebruik indien möglichk de bereidingsfuncties met hete lucht om energia te besparen.
Restwarmte
De ventilator en lamp blijven werken.
Wonneer je de oven uitschakelt, geeft het display de restwarmte aan. U kunt die warmte gebruiken om het eten warm te houden.
Wanner de kookduur langer is dan 30 minutes, verlaag dan de oventemperatuur tot minimaal 3-10 Minutes voor het einde van het koken. De restwarmte binnen in het apparaat za blijven koken.
Je kunt de restwärme gebruiken om andere maaltijden op te warmen.
Eten warm houden
Kies de laagst möglichke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Het individielampje van de restwarmte of temperatuur verschijnt op het display.
Koken met de verlichting uitgeschakeld
Schakel de verlichtingijdens het koken uit.
Doe het aan als je het nodig hebt.
Warmelucht (vochtig)
Functie is ontworpen omijdens de bereiding energie te besparen.
Als je deutsche functie gebrukt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting wee inschaken, maar deze handeling vermindert de verwachte energiabesparingen.
15. MENUSTRUCTUUR
15.1 Menu
Stap 1 Stap 2 Stap 3 Stap 4 Stap 5
| - selecteer om de Menu. | Selecteer de optie in de Menu structuur en druk op OK | Selecteer de insteling. | OK - druk op om deinstalling te bevestig-gen. | Pas de waarde aanen druk op OK |
Draai de knop voor de verwarmingsfuncties waar de uit-stand om Menu af te sluiten.
| Menu-structeur te betreden | |
| Kook- En Bakassistent | Reinigen / Instillingen |
| Instillingen | |
| 01 Dagtijd Wijzigen 02 Helderheid display 1 - 5 | |
| 03 Toetstonen 1 - Piep | 04 Geluidsvolume 1 - 4 |
| 2 - Klik | |
| 3 - Geluid UIT | |
| 05 Voedselsensor Actie 1 - Alarm en | 06 Uptimer Aan/uit |
| stop | |
| 2 - Alarm | |
| 07 Binnenverlichting Aan/uit 08 Snel opwarmen Aan/uit | |
| 09 Reinigingsherinnering Aan/uit 10 Demofunctie Activeringscode: | |
| 2468 | |
| 11 Softwareversie Controlleren 12 Terug那次 fabrieksin-stillingen | Ja / Nee |
16. MILIEUBESCHERMING
Recycler de materialen met het symbol Gooi de verpakking in een geschikte afvalcontainer om het te recycleren.
Beschem het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten.
Gooi apparaten gemarkeerd met het symbool Niet weg met het huishoudelijk afval. Breng het productaar het milieustation bij u in de buurt of neem contact op met de gemeente.
Seadke maksimumtemperatuur funktsoonile:
Seadke maksimumtemperatuur funktsoonile:
Laske ahjul 15 min toötta.
Küpsetusplaat / Sögav pann:
| °C Ahju temperatuur. | R Toidu sisetemperatuur. |
Parimateks kupsetustulemusteks:
lestatiet gatavošanas
laiku.
Nospiediet OK
Taimeris nekaveejoties uzsaik laika atskaiti.
Lietošana Termozonde
- solis lesledziet cepeškrasni.
- solis lestatiet karseesanas fungciju un, ja nepieciesams, cepeskrasns temperaturu.
- solis levietošana. Termozonde.
Ga, putnu gaja un zivis Sautejums terine
