Merk	Electrolux
Model	KODDP77H
Producttype	Inbouw elektrische oven
Inhoud	72 liter
Afmetingen (H x B x D)	594 x 595 x 569 mm (voor); 576 x 559 x 569 mm (achter)
Inbouwdiepte	548 mm
Gewicht	32,5 kg
Elektrische aansluiting	230 V ~ 50 Hz
Maximaal vermogen	3 680 W (volgens kabel 3x1,5 mm²)
Energieklasse	A+
Energieverbruik (conventioneel)	0,93 kWh/cyclus
Energieverbruik (hetelucht)	0,69 kWh/cyclus
Bereidingswijzen	Hetelucht, Boven- en onderwarmte, SteamBake, Pizza, Onderwarmte, Diepvriesgerechten, Vochtige hetelucht, Grill, Turbo grill
Speciale functies	Geassisteerd koken (met programma's), Kerntemperatuursonde, Timer, Uitgestelde start, Snel voorverwarmen, Pyrolyse reiniging (3 niveaus)
Aantal roosterposities	5 niveaus (uitneembare roosterdragers)
Verlichting	Halogeenlamp (300 °C), energieklasse G
Veiligheid	Kinderslot, Automatische uitschakeling, Koelventilator, Deur vergrendelbaar bij pyrolyse
Reiniging	Pyrolyse (C1: 1u, C2: 1u30, C3: 2u30), Aanbevolen reiniging, Verwijderbare bak in de ovenruimte
Meegeleverde accessoires	Metalen rooster, Bakplaat, Braadslede, Kerntemperatuursonde
Extra opties	Telescopische rails (apart verkrijgbaar)
Lengte stroomkabel	150 cm
Algemene informatie	Downloadbare handleiding, My Electrolux Kitchen app, online ondersteuning

Veelgestelde vragen - KODDP77H ELECTROLUX

Hoe stel ik de tijd in op de Electrolux KODDP77H oven?

Ga naar het menu door de knop voor de bereidingswijzen op Menu te draaien, selecteer vervolgens Instellingen en Huidige tijd. Stel de tijd in met de bedieningsknop en druk op OK om te bevestigen.

Wat te doen als de oven niet verwarmt?

Controleer of het apparaat goed is aangesloten, de zekering niet is gesprongen, de deur goed gesloten is en de automatische uitschakeling niet is geactiveerd. Zorg er ook voor dat de vergrendeling is uitgeschakeld. Neem bij aanhoudende problemen contact op met de erkende klantenservice.

Hoe gebruik ik de pyrolyse reinigingsfunctie?

Verwijder alle accessoires en overtollige voedselresten. Open het menu, selecteer Reiniging en kies een programma: C1 (1u), C2 (1u30) of C3 (2u30). Druk op OK om te starten. De deur vergrendelt automatisch. Laat na afloop afkoelen en veeg de as weg met een zachte doek.

Kan ik de stoomfunctie gebruiken met deze oven?

Ja, dankzij de functies SteamBake en Stoomgaren. Vul de bak in de ovenruimte met 250 ml kraanwater, selecteer de stoomstand, stel de temperatuur in en verwarm 10 minuten voor voordat u het voedsel in de oven plaatst. Let op: vul de bak niet wanneer de oven heet is.

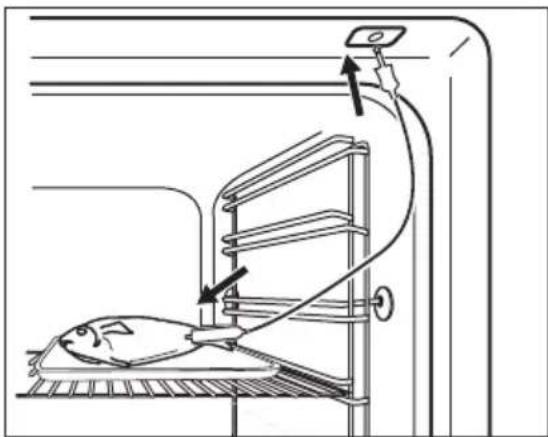

Hoe installeer ik de kerntemperatuursonde?

Steek de punt van de kerntemperatuursonde in het midden van het dikste deel van het voedsel (vlees, gevogelte, vis). Sluit de stekker aan op de aansluiting aan de voorkant van de oven. Stel de gewenste kerntemperatuur in door op de toets OK te drukken nadat u de sonde hebt geselecteerd. Er klinkt een geluidssignaal wanneer de temperatuur is bereikt.

Wat betekent de foutcode Err C2 op het display?

De code Err C2 geeft aan dat de stekker van de kerntemperatuursonde tijdens het koken uit de aansluiting is getrokken. Steek hem volledig terug en start indien nodig de bereiding opnieuw.

Hoe kan ik energie besparen met deze oven?

Gebruik de functie Vochtige hetelucht om het verbruik te verminderen. Verwarm niet onnodig voor, gebruik de restwarmte door de oven 3 tot 10 minuten voor het einde van de bereiding uit te schakelen. Houd de deur gesloten en schakel de verlichting uit wanneer u deze niet gebruikt.

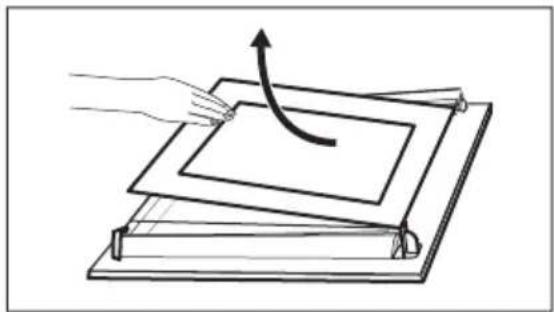

Hoe verwijder ik de deur om deze schoon te maken?

Open de deur volledig, til de scharniergrendels op tot ze klikken, sluit de deur half. Til en trek de deur om deze te verwijderen. Om bij de ruiten te komen, verwijdert u de sierlijst door naar binnen te duwen, verwijder vervolgens de glaspanelen een voor een. Reinig ze met zeepsop, plaats ze niet in de vaatwasser.

Hoe vervang ik de ovenlamp?

Schakel de oven uit en trek de stekker eruit. Draai de glazen diffuser om deze te verwijderen. Vervang de lamp door een halogeenlamp die bestand is tegen 300 °C. Houd de lamp vast met een doek om vetresten te voorkomen. Monteer de diffuser weer en sluit het apparaat aan.

Welke accessoires worden meegeleverd met de oven?

De oven wordt geleverd met een metalen rooster, een bakplaat, een braadslede en een kerntemperatuursonde. Telescopische rails zijn optioneel verkrijgbaar.

GEBRUIKSAANWIJZING KODDP77H ELECTROLUX

NL Gebruiksaanwijzing | Oven 95

EN User Manual | Oven 126

ET Kasutusjuhend | Ahi 156

Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

In ons streven om duurzaam te zijn, reduceren we papieren middelen en verstrekken we online volledige gebruikershandleidingen. Ga naar je volledige

gebruikershandleiding op electrolux.com/manuals

Advies over gebruik, brochures, het oplossen van problemen, onderhouds- en reparatie-informatie op electrolux.com/support

Voor meer recepten, tips, probleemoplossing My Electrolux Kitchen app.

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....95
2. VEILIGHEIDSVOORSCHRIFTEN....97
3. MONTAGE 101
4. BESCHRIJVING VAN HET PRODUCT.... 103
5. BEDIENINGSPANEEL....103
6. VOORAFGAAND AAN HET EERSTE GEBRUIK.... 104
7. DAGELIJKS GEBRUIK.... 105
8. KLOKFUNCTIONS....110
9. GEBRUIK VAN DE ACCESSOIRES....112
10. EXTRA FUNCTIONS.... 114
11. AANWIJZINGEN EN TIPS.... 114
12. ONDERHOUD EN REINIGING.... 117
13. PROBLEEMOPLOSSING.... 122
14. ENERGIEZUINIGHEID.... 123
15. MENUSTRUCTUUR.... 124
16. MILIEUBESCHERMING....125

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

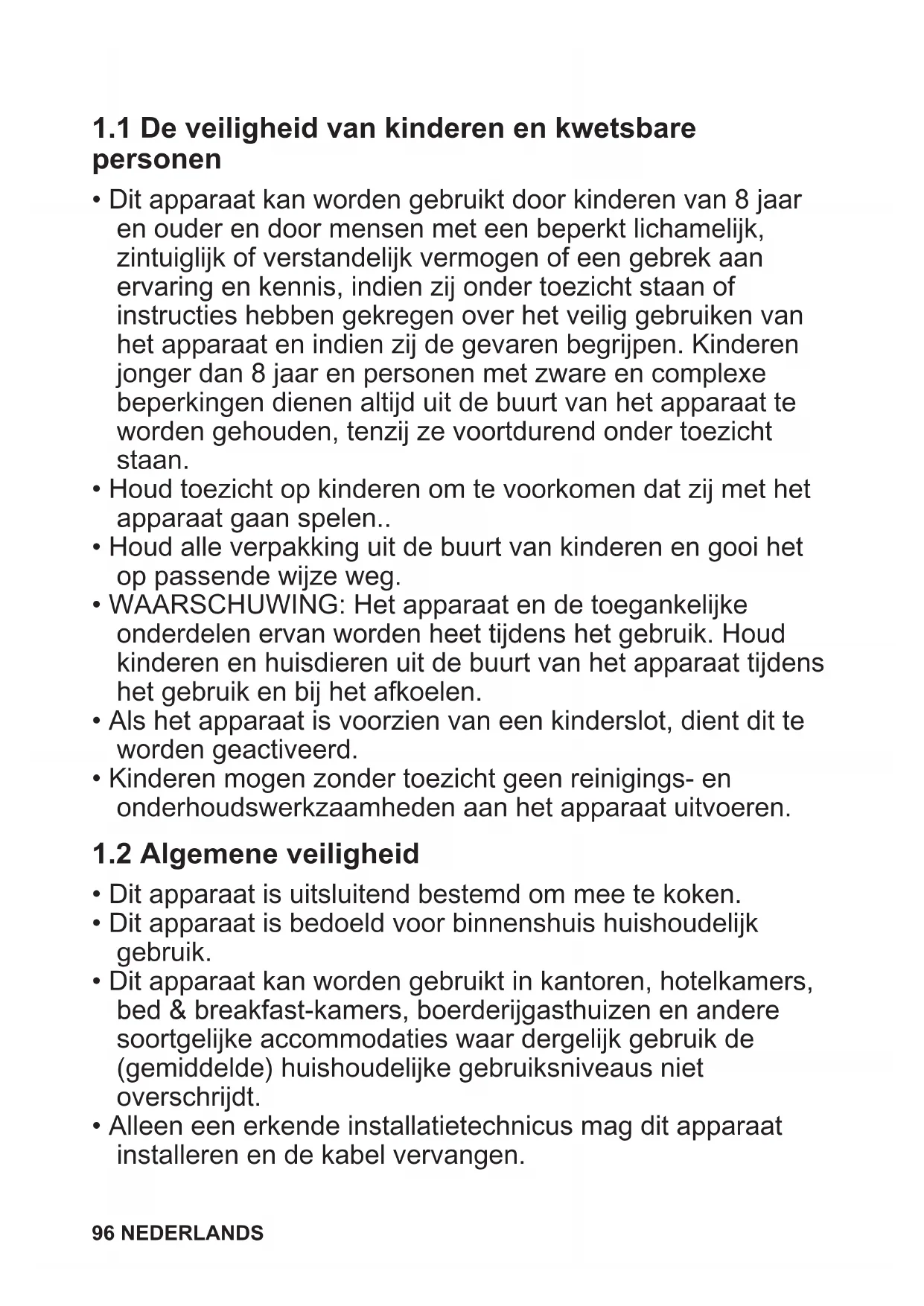

1.1 De veiligheid van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

- Dit apparaat is uitsluitend bestemd om mee te koken.

- Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.

- Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.

- Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.

• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.
• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.
• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.
• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Haal, vóór pyrolytische reiniging, alle accessoires en overmatige afzettingen/morsingen uit de ovenruimte van het apparaat.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag het apparaat installeren.

- Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd

veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Minimumhoogte kast (Mini-mumhoogte kast onder werkblad)	590 (600) mm
Kastbreedte 560 mm
Kastdiepte 550 (550) mm
Hoogte van de voorkant van het apparaat	594 mm
Hoogte van de achterkant van het apparaat	576 mm
Breedte van de voorkant van het apparaat	595 mm
Breedte van de achterkant van het apparaat	559 mm
Diepte van het apparaat 569 mm
Ingebouwde diepte van het apparaat	548 mm
Diepte met open deur 1022 mm
Minimumgrootte ventilatie-opening. Opening geplaatstaan de onderkant van de achterzijde	560x20 mm
Lengte netvoedingskabel.Kabel wordt in de rechter-hoek van de achterzijde ge-plaatst	1500 mm
Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Sluit de deur van het apparaat volledig voordat u de stekker in het stopcontact steekt.
• Dit apparaat wordt geleverd met een stekker en een netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W) Sectie van de kabel (mm²)

maximaal 1380 3x0.75

maximaal 2300 3x1

maximaal 3680 3x1.5

De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.
• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.

- Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.
• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

- Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

- Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

- Kook altijd met de deur van het apparaat gesloten.

- Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Pyrolytische reiniging

WAARSCHUWING!

Risico op letsel / Brand / Chemische uitstoot (dampen) in pyrolitische modus.

- Voor het uitvoeren van de pyrolytische reiniging en de eerste voorverwarming dient u het volgende uit de ovenruimte te verwijderen:

• overtollig voedselresten, olie- of vetresten/afzettingen.

• alle verwijderbare voorwerpen (inclusief planken, zijrails, enz., die bij het apparaat zijn geleverd), met name alle antiaanbakpotten, pannen, dienbladen, keukengerei, enz.

• Lees zorgvuldig alle instructies voor pyrolytische reiniging.

• Houd kinderen uit de buurt van het apparaat als de pyrolytische reiniging in werking is. Het apparaat wordt zeer heet en er komt hete lucht vrij uit de voorste koelopeningen.
• Pyrolytische reiniging gebeurt op hoge temperaturen waarbij dampen kunnen vrijkomen van kookresten en constructiematerialen. Om die reden adviseren wij consumenten:

- zorg voor goede ventilatie tijdens en na de pyrolytische reiniging.

- zorg voor goede ventilatie tijdens en na de eerste voorverwarming.

- Tijdens en na de pyrolytische reiniging mag u geen water op de ovendeur morsen of aanbrengen om beschadiging van de glasplaten te voorkomen.

• Rookgassen die vrijkomen uit alle pyrolytische ovens / kookresten zoals beschreven, zijn niet schadelijk voor mensen, inclusief kinderen of personen met medische aandoeningen.
• Houd huisdieren uit de buurt van het apparaat tijdens en na de pyrolytische reiniging en de initiele voorverwarming. Kleine huisdieren (vooral vogels en reptielen) kunnen zeer gevoelig zijn voor temperatuurveranderingen en uitgestoten dampen.
• Antiaanbaklagen in potten, pannen, bakplaten, bakgerei, enz. kunnen worden beschadigd door de hoge temperatuur van de pyrolytische reiniging van alle pyrolytische ovens. Ook kunnen ze een bron zijn voor schadelijke dampen op laag niveau.

2.6 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

2.7 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.

2.8 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

- Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.

• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

3.1 Inbouwen

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Bevestiging van de oven aan de kast

4.1 Algemeen overzicht

31 42 5 6 7 8 9 10 11

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display
4 Bedieningsknop
5 Verwarmingselement
6 Opening voor de voedselsensor
7 Lamp
8 Ventilator
9 Uitsparing in de ovenruimte
10 Inschuifrails, verwijderbaar
11 Inzetniveaus

4.2 Accessoires

• Bakrooster
  Voor kookgerei, bak- en braadvormen.
  • Bakplaat
  Voor gebak en koekjes.
• Grill-/braadpan
  Om te bakken en braden of als pan om vet in op te vangen.

• Voedselsensor
Om te meten hoever het voedsel is bereid.
• Telescopische geleiders
Met de telescopische geleiders kun je de plateaus gemakkelijker plaatsen en verwijderen.

5. BEDIENINGSPANEEEL

5.1 Verzonken knoppen

Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten.

5.2 Overzicht bedieningspaneel

				OK
Timer	Snel opwar-men	Binnen-verlich-ting	Voedselsen-sor	Instelling be-vestigen	Druk op Draai aan de knop

Selecteer een verwarmingsfunctie om het apparaat in te schakelen.

Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te schakelen.

5.3 Display

88:00:0000g h : min : s STOP START STOP > > DEMO mi

Display met toetsfuncties.

Indicatielampjes op de display

Basisindicatoren
[87AB]			[AB78]
Blokkering	Kook- En Bakassistent	Reinigen	Instellingen	Snel opwarmen
Indicatielampjes timer
	[0TH7]
Kookwekker	Eindtijd	Uitsteltijd		Uptimer
Voortgangsbalk – voor temperatuur of tijd. De balk is volledig rood wanneer de oven de ingestel-de temperatuur bereikt.
Stoomkookindicator
Voedselsensor indicatielampje

6. VOORAFGAAND AAN HET EERSTE GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

6.1 Eerste reiniging

Reinig vóór het eerste gebruik het lege apparaat en stel de tijd in:

00:00

Stel de tijd in. Druk op

OK

6.2 Eerste voorverwarming

Warm de lege oven voor het eerste gebruik voor.

Stap 1 Haal alle accessoires en verwijderbare inschuifrails uit de oven.

Stap 2

Stel de maximale temperatuur in voor de functie:☐Laat de oven één uur werken.

Stap 3

Stel de maximale temperatuur in voor de functie: Laat de oven 15 minuten werken.

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer goed is geventileerd.

7. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Instellen: Verwarmingsfuncties

Stap 1 Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2 Draai aan de regelknop om de temperatuur in te stellen.

- ingedrukt houden om de functie in te schakelen: Snel opwarmen. Het is beschikbaar voor sommige oven- cties.

Koken met stoom

Zorg ervoor dat de oven is afgekoeld.

Stap 1 Stap 2 Stap 3 Stap 4

Vul de uitsparing in de ovenruimte met kraan- water.

Selecteer de stoomverwarmingsfunctie.

Stel de tempera- tuur in.

Verwarm de lege oven 10 minuten voor om vochtigheid te creëren. Plaats het voedsel in de oven.

De maximumcapaciteit van de uitsparing in de ovenruimte is 250 ml. Vul de uitsparing in de ovenruimte niet bij tijdens de bereiding of als de oven heet is.

Stap 1 Stap 2 Stap 3
Draai de knop voor de verwarmingsfuncties naar de uit-stand om de oven uit te schakelen.	Open de deur voorzichtig. Vrijgeko-men vocht kan brandwonden veroorzaken.	Zorg ervoor dat de oven is afgekoeld. Verwijder het resterende water uit de uitsparing in de oven.

7.2 Verwarmingsfuncties

Verwarmingsfunctie Toepassing
	Bakken op maximaal drie rekstanden tegelijkertijd en voedsel drogen. Stel de temperatuur 20 tot 40°C lager in dan voor Boven + onderwarmte.
Hetelucht
	Voor het bakken en roosteren op één ovenniveau.
Boven + onderwarmte
SteamBake	Om tijdens de bereiding vocht toe te voegen. Om tijdens het bakken de juiste kleur en knapperigheid te krijgen. Om bij het opwarmen meer sappigheid te geven. Voor het inmaken van fruit of groenten.
Pizza-functie	Voor het bakken van pizza. Voor intensieve bruining en een krokante bodem.
Onderwarmte	Voor het bakken van taarten met een krokante bodem en het bewaren van voedsel.
Bevroren gerechten	Om kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempia's) krokant te maken.
Warmelucht (vochtig)	Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. De restwarmte wordt gebruikt. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", op-merkingen op: Warmelucht (vochtig).
Grillen	Om dunne stukken voedsel te grillen en brood te roosteren.
Circulatiegrill	Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.
[277H]Menu	Om het menu te openen: Kook- En Bakassistent, Reinigen, Instellingen.

7.3 Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (overeenkomstig EU 65/2014 en EU 66/2014). Testen in overeenstemming met:

IEC/EN 60350-1

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt

onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit.

Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig). Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie-efficiëntie', Energiebesparing.

7.4 Instellen: Kook- En Bakassistent

Elk gerecht in dit submenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Gebruik de functie om snel een gerecht met standaardinstellingen te bereiden. Je kunt ook de tijd en de temperatuur tijdens het koken aanpassen.

Voor sommige gerechten kunt u ook koken met:		Tot hoeverre een gerecht wordt gekookt:
• Voedselsensor • Rauw
		• Medium
		• Gaar
Stap 1 Stap 2 Stap 3 Stap 4
		5
Open het menu. Selecteer Kook- En Bak-assistent. Druk op OK		Selecteer de schaal. Druk op OK	Plaats de schaal in de oven. Instelling bevesti-gen.

7.5 Kook- En Bakassistent

Legenda

Voedselsensor beschikbaar. Plaats de Voedselsensor in het dikste deel van het gerecht. Het apparaat wordt uitgeschakeld als de ingestelde Voedselsensor temperatuur is bereikt.

Legenda

De hoeveelheid water voor de stoomfunctie.

Verwarm het apparaat voor voordat je begint met koken.

Lagerniveau.

Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren.

Gerecht Gewicht Schapniveau/accessoire
1	Biefstuk, rauw	1 - 1.5 kg; 4 - 5 cm dikke stukken	bakplaat Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
2	Biefstuk: medium
3	Biefstuk, gaar
4	Biefstuk, medium 180 - 220 g per stuk; 3 cm dikke plakken	8 braadschaal op bakrooster Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
5	Rundvlees geroosterd/gestoofd (prime rib, bovenste ronde, dikke flank)	1.5 - 2 kg	braadschaal op bakrooster Bak het vlees een paar minuten in een hete pan. Vloeistof toevoegen. Plaats in het apparaat.
6	Biefstuk, rauw (langzaam koken)	1 - 1.5 kg; 4 - 5 cm dikke stukken	bakplaat Gebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
7	Biefstuk, medium (langzaam koken)
8	Biefstuk, gaar (langzaam koken)
9	Filet, rauw (langzaam koken)	0,5 - 1,5 kg; 5 - 6 cm dikke stukken	bakplaat Gebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
10	Filet, gemiddeld (lage temperatuur garen)
11	Filet, gereed (lage temperatuur garen)
12	Geroosterd kalfsvlees (bijv. schouder)	0.8 - 1.5 kg; 4 cm dikke stukken	braadschaal op bakrooster Gebruik je favoriete kruiden. Vloeistof toevoegen. Geroosterd bedekt.
13	Geroosterde varkenshals of schouder	1.5 - 2 kg	braadschaal op bakrooster Draai halverwege de bereidingstijd het vlees om.
14	Aangetrokken varkensvlees (lage temperatuur garen)	1.5 - 2 kg	bakplaat Gebruik je favoriete kruiden. Draai het vlees na halverwege de bereidingstijd, om een gelijkmatige bruining te krijgen.
15	Lende, vers 1 - 1.5 kg; 5 - 6 cm dikke stukken	braadschaal op bakrooster Gebruik je favoriete kruiden.
16	Spare ribs 2 - 3 kg; gebruik rauwe, 2 - 3 cm dunne spare ribs	3; diepe pan Voeg vloeistof toe om de bodem van een schaal te bedekken. Draai halverwege de bereidingstijd het vlees om.
17	Lambeen met botten 1.5 - 2 kg; 7 - 9 cm dikke stukken	braadschaal op bakplaat Vloeistof toevoegen. Draai halverwege de bereidingstijd het vlees om.

Gerecht Gewicht Schapniveau/accessoire
18	Hele kip 1 - 1.5 kg; vers	ml; casserole dish op bakplaatGebruik je favoriete kruiden. Draai de kip halverwege de bereidingstijd om voor een gelijkmatige bruining.
19	Halve kip 0.5 - 0.8 kg	bakplaatGebruik je favoriete kruiden.
20	Kippenborst 180 - 200 g per stuk	stoofschotel op bakroosterGebruik je favoriete kruiden. Bak het vlees een paar minuten in een hete pan.
21	Kippenpoten, vers -	bakplaatAls u eerst kippenpoten hebt gemarineerd, stel dan een lagere temperatuur in en kook ze langer.
22	Hele eend 2 - 3 kg	braadschaal op bakroosterGebruik je favoriete kruiden. Leg het vlees op de braadschaal. Draai halverwege de bereidingstijd de eend om.
23	Gans, heel 4 - 5 kg	diepe panGebruik je favoriete kruiden. Leg het vlees op een diepe bakplaat. Draai halverwege de bereidingstijd de gans om.
24	Vleesbrood 1 kg	bakroosterGebruik je favoriete kruiden.
25	Hele vis, gegrild 0.5 - 1 kgper vis	bakplaatVul de vis met boter en gebruik je favoriete kruiden en specerijen.
26	Visfilet -	oofschotel op bakroosterGebruik je favoriete kruiden.
27	Cheesecake -	pringvorm van 28 cm op bakrooster
28	Appelcake -	10-150 ml; bakplaat
29	Appeltaart -	artvorm op bakrooster
30	Appeltaart -	10-150 ml; 22 cm taartvorm op ter
31	Brownies 2 kg van deeg	3; diepe pan
32	Chocolade muffins -	10-150 ml; muffinbakplaat op bakrooster
33	Broodcake -	oodvorm op bakrooster
34	Gebakken aardappe-len 1 kg	2: bakplaat lesneden aardappelen met huid op de bakplaat.

Gerecht Gewicht Schapniveau/accessoire
35	Aardappelpartjes 1 kg		3; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd aardappelen in stuk-ken.
36	Gegrilde gemengde groenten	1 - 1.5 kg	3; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd de groenten in stuk-ken.
37	Kroketten, bevroren 0.5 kg		3; bakplaat
38	Patat, bevroren 0.75 kg		3; bakplaat
39	Vlees-/groentelasag-ne met droge pasta-bladen	1 - 1.5 kg	2; stoofschotel op bakrooster
40	Aardappelgratin (ru-we aardappelen)	1 - 1.5 kg	1; stoofschotel op bakroosterDraai het gerecht na de helft van de bereidingstijd.
41	Verse pizza, dun	-	2; 100 ml; bakplaat bedekt met bakpapier
42	Verse pizza, dik	-	2; bakplaat bedekt met bakpapier
43	Quiche -		2; bakblik op bakrooster
44	Stokbrood / ciabatta / witbrood	0.8 kg	2; 150 ml; bakplaat bedekt met bakpapierMeer tijd nodig voor witbrood.
45	Volledig graan / rog-ge / bruin brood vol-ledig graan in brood-pan	1 kg	2; 150 ml; bakplaat bedekt met bakpapier /bakrooster

8. KLOKFUNCTIES

8.1 Klokfuncties

Klokfunctie Toepassing
[XXD3]	Wanneer de tijd is verstreken, klinkt er een geluidssignaal.
Kookwekker
	Wanneer de timer stopt, klinkt het signaal en stopt de verwarmingsfunctie.
STOP
Kooktijd
	Om het begin en/of het einde van het koken uit te stellen.
Uitsteltijd
	Maximum is 23 uur 59 min. Deze functie heeft geen invloed op de werking van de oven.
Uptimer	Om de Uptimer in en uit te schakelen, selecteer: Menu, Instellingen.

8.2 Instellen: Klokfuncties

Instellen: Dagtijd
Stap 1 Stap 2 Stap 3
Om de tijd van de dag te wijzigen, opent u het me-nu en selecteert u Instellingen, Dagtijd.	Stel de klok in.	Druk op: OK

Instellen: Kookwekker

Stap 1		Stap 2 Stap 3
Druk op:		Stel de Kookwekker in	Druk op: OK

De timer begint onmiddellijk af te tellen.

Instellen: Kooktijd
Stap 1 Stap 2			Stap 3 Stap 4
		Op het display verschijnt:0:00
Kies een verwarmings-functie en stel de temperatuur in.	Druk herhaaldelijk:		Stel de bereidingstijd in.	Druk op: OK

De timer begint onmiddellijk af te tellen.

Instellen: Uitsteltijd
Stap 1 Stap 2		Het display toont: de dagtijdSTAR-TEN	Stap 3 Stap 4		Op het dis-play ver-schijnt:---STOP	Stap 5 Stap 6
Selecteer de verwarmingsfunc-tie.	Druk herhaal-delijk:		Stel de start-tijd in.	Druk op:OK.		Stel de eindtijd in.	Druk op:OK.

Instellen: Uitsteltijd

Instellen: Uitsteltijd

De timer begint af te tellen op een ingestelde starttijd.

Raadpleeg de hoofdstukken Veiligheid.

9.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-

kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster:

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

Bakplaat / Diepe schaal:

Schuif de plaat tussen de geleidestangen van de inschuifrail.

Voedselsensor- meet de temperatuur binnenin het voedsel.

Er moeten twee temperaturen worden ingesteld:

De oventemperatuur.	De kerntemperatuur.

112 NEDERLANDS

Voor de beste kookresultaten:
Ingrediënten moeten op kamertemperatuur zijn.	Niet gebruiken voor vloeibare gerechten.	Tijdens het koken moet het in de schaal blijven.

Gebruik: Voedselsensor

Stap 1 Schakel de oven in.

Stap 2 Selecteer de verwarmfunctie en, indien nodig, de oventemperatuur.

Stap 3 Invoegen: Voedselsensor.

Vlees, gevogelte en vis Stoofschotel

Breng het uiteinde van Voedselsensor in het midden van het vlees, de vis, in het dikste deel indien mogelijk. Zorg ervoor dat ten minste 3/4 van Voedselsensor binnen in het gerecht zit.

Breng het uiteinde van Voedselsensor precies in het midden van de braadpan. Voedselsensor moet stevig op zijn plaats blijven tijdens het bakproces. Gebruik een solide ingrediënt om dit voor elkaar te krijgen. Gebruik de rand van de ovenschaal voor het ondersteunen van het silicone handvat van de Voedselsensor. Het uiteinde van Voedselsensor mag de bodem van een bakplaat niet aanraken.

Stap 4 Stekker Voedselsensor steek in de aansluiting aan de voorkant van de oven. Het display toont de huidige temperatuur van: Voedselsensor.

Stap 5 - druk om de kerntemperatuur van de sensor in te stellen.

Stap 6 OK - druk hierop om te bevestigen. Wanneer het voedsel de ingestelde temperatuur bereikt, klinkt het signaal. U kunt ervoor kiezen om te stoppen of door te gaan met koken, om er zeker van te zijn dat het voedsel goed gaar is.

Stap 7 Verwijderen Voedselsensor haal de stekker uit het stopcontact en neem het gerecht uit de oven.

⚠ WAARSCHUWING!

Er bestaat gevaar voor brandwonden omdat Voedselsensor heet wordt. Wees voorzichtig wanneer u de stekker eruit haalt en de voedingssensor uit het gerecht haalt.

10. EXTRA FUNCTIONS

10.1 Blokkering

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd.

Schakel het in als het apparaat werkt – de ingestelde bereiding gaat door, het bedieningspaneel wordt vergrendeld. Schakel het in als het apparaat is uitgeschakeld – het kan niet worden ingeschakeld, het bedieningspaneel is vergrendeld.

OK – houd ingedrukt om de functie in te schakelen. een geluidssignaal.

OK – houd ingedrukt om het uit te schakelen.

3 x knippert wanneer de vergrendeling wordt ingeschakeld.

10.2 Automatische uitschakeling

Om veiligheidsredenen schakelt de oven na bepaalde tijd uit als er een ovenfunctie in werking is en u geen instellingen wijzigt.

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 - maximaal 3

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Voedselsensor, Uitsteltijd.

10.3 Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

11. AANWIJZINGEN EN TIPS

11.1 Kookadviezen

i

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.

Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

11.2 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

		(°C) (min)
Zoete broodjes, 16 stuks	bakplaat of lekschaal 180 2 20 - 30
Broodjes, 9 stuks	bakplaat of lekschaal 180 2 30 - 40
Pizza, bevoren, 0,35 kg	rooster 220 2 10 - 15
Biscuitrol	bakplaat of lekschaal 170 2 25 - 35
Brownie	bakplaat of lekschaal 175 3 25 - 30
Soufflé, 6 stuks	keramieken vormpjes op rooster	200 3 25 - 30
Luchtige flanbodem	flanvorm op rooster 180 2 15 - 25
Victoriataart met jam-vulling	ovenschaal op rooster 170 2 40 - 50
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180 3 20 - 25
Hele vis, 0,2 kg	bakplaat of lekschaal 180 3 25 - 35
Visfilet, 0,3 kg	pizzavorm op rooster 180 3 25 - 30
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 200 3 35 - 45
Sjasliek, 0,5 kg	bakplaat of lekschaal 200 3 25 - 30
Koekjes, 16 stuks	bakplaat of lekschaal 180 2 20 - 30
Bitterkoekjes, 24 stuks	bakplaat of lekschaal 180 2 25 - 35
Muffins, 12 stuks	bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 20 stuks	bakplaat of lekschaal 180 2 25 - 30
Zandkoekjes, 20 stuks	bakplaat of lekschaal 150 2 25 - 35
Taartjes, 8 stuks	bakplaat of lekschaal 170 2 20 - 30
Groenten, gepo-cheerd, 0,4 kg	bakplaat of lekschaal 180 3 35 - 45
Vegetarisch omelet	pizzavorm op rooster 200 3 25 - 30
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal 180 4 25 - 30

11.3 Warmelucht (vochtig) – aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

Pizza pan	Ovenschaal	Ovenvormpjes	Blik voor flanbodem
Donker, niet-reflecterend Diameter van 28 cm	Donker, niet-reflecterend Diameter van 26 cm	Keramiek 8 cm diameter, 5 cm hoog	Donker, niet-reflecterend Diameter van 28 cm

11.4 Kooktafels voor testinstituten

Informatie voor testinstituten

Testen volgens IEC 60350-1.

				(°C) (min)
Kleine ca-kes, 20 stuks per bakplaat	Boven + on-derwarmte	Bakplaat 3 170 20 - 35 -
Kleine ca-kes, 20 stuks per bakplaat	Hetelucht Bakplaat 3 150 - 160 20 - 35 -
Kleine ca-kes, 20 stuks per bakplaat	Hetelucht Bakplaat 2 en 4 150 - 160 20 - 35 -
Appeltaart, 2 blikken ∅20 cm	Boven + on-derwarmte	Bakrooster 2 180 70 - 90 -
Appeltaart, 2 blikken ∅20 cm	Hetelucht Bakrooster 2 160 70 - 90 -
Vetvrije sponscake, cakevorm ∅26 cm	Boven + on-derwarmte	Bakrooster 2 170 40 - 50 Verwarm de oven voor				op 10 min.
Vetvrije sponscake, cakevorm ∅26 cm	Hetelucht Bakrooster 2 160 40 - 50 Verwarm de oven voor					op 10 min.

	(°C) (min)
Vetvrijesponscake, cakevorm∅26 cm	Hetelucht Bakrooster 2 en 4 160 40 - 60 Verwarm de oven voor			op 10 min.
Zandtaart-deeg	Hetelucht Bakplaat 3 140 - 150 20 - 40 -
Zandtaart-deeg	Hetelucht Bakplaat 2 en 4 140 - 150 25 - 45 -
Zandtaart-deeg	Boven + onderwarmte	Bakplaat 3 140 - 150 25 - 45 -
Toast, 4 - 6 stuks	Grillen Bakrooster 4 max. 1 - 5 Verwarm de oven voor			op 10 min.
Runderburger, 6 stuks, 0,6 kg	Grillen Bakrooster, lekbak	4 max. 20 - 30 Plaats het rooster op		het vierde niveau en de lekbak op het der- de niveau in de oven. Draai het voedsel hal- verwege de berei- dingstijd om. Verwarm de oven voor op 10 min.

12. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

12.1 Opmerkingen over de reiniging

Reinigingsmid- delen

Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek.

Accessoires

Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in een afwasmachine reinigen.

Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

12.2 Hoe schoon te maken: Uitsparing in de ovenruimte

Reinig de uitsparing van de ovenruimte om kalksteenresten te verwijderen na het koken met stoom.

Stap 1 Stap 2 Stap 3

Giet 250 ml witte azijn in de uitsparing van de ovenruimte. Gebruik maximaal 6% azijn zonder toevoegingen.

Laat de azijn de kalksteenresten gedurende 30 minuten oplossen bij omgevingstemperatuur.

Reinig de ruimte met warm water en een zachte doek.

Voor de functie: SteamBake reinig de oven elke 5-10 kookcycli.

12.3 Hoe te verwijderen: Inschuifrails/

Verwijder de inschuifrails om de oven te reinigen.

Stap 1 Schakel de oven uit en wacht totdat deze is afgekoeld.

Stap 2 Trek de inschuifrail bij de voorkant uit de zijwand.

Stap 3 Trek de geleider bij de achterkant uit de zijwand en verwijder het.

Stap 4 Plaats de inschuifrails in omgekeerde volgorde. De borgpennen op de telescopische geleiders moeten naar voren wijzen.

1 G 2

12.4 Hoe gebruikt u: Pyrolytische reiniging

Maak de oven schoon met Pyrolytische reiniging.

WAARSCHUWING!

Er bestaat gevaar voor brandwonden.

LET OP!

Als er andere apparaten in dezelfde kast zijn geïnstalleerd, gebruik deze dan niet tijdens deze functie. Dit kan de oven beschadigen.

Vóór de Pyrolytische reiniging:
Schakel de oven uit en wacht totdat deze is afgekoeld.	Verwijder alle accessoires uit de oven.	Reinig de onderkant van de oven en de glazen deur aan de binnenkant met warm water, een zachte doek en een mild reinigingsmiddel.

Pyrolytische reiniging
Stap 1	Ga naar het menu: Reinigen
Optie Duur
C1 - Licht reinigen 1 h
C2 - Normaal reinigen 1 h 30 min
C3 - Grondig reinigen 2 h 30 min
Stap 2	OK- druk hierop om het reinigingsprogramma te selecteren.
Stap 3	OK- druk hierop om het reinigen te starten.
Stap 4 Draai na de reiniging de knop voor de verwarmingsfuncties naar de uit-stand.
i Als het reinigen begint, wordt de deur van de oven vergrendeld en is de lamp uit. Totdat de deur wordt ont-grendeld, toont het display:

Na afloop van het reinigen:
Schakel de oven uit en wacht totdat deze is afgekoeld.	Maak de ruimte schoon met een zachte doek.	Verwijder het residu van de bodem van de ruimte.

12.5 Reinigingsherinnering

De oven herinnert je eraan wanneer je hem moet schoonmaken met pyrolytische reiniging.

knippert na elke kooksessie gedurende 5 seconden op het display.

Om de herinnering uit te schakelen, voert u de in Menu en selecteert u Instellingen, Reinigingsherinnering.

12.6 Verwijderen en installeren: Deur

De ovendeur beschikt over drie glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

LET OP!

Gebruik de oven nooit zonder de glasplaten.

Stap 1 Open de deur volledig en houd beide scharnieren vast.

Stap 2 Til de vergrendelingen op en trek eraan totdat ze klikken.

Stap 3 Sluit de ovendeur in de eerste openingsstand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek.

Stap 4 Plaats de deur op een zachte doek op een stabiele ondergrond.

Stap 5 Pak de deurafdekking (B) aan de bovenkant van de deur aan beide kanten vast en druk deze naar binnen om de klemsluiting te ont-grendelen.

2 B 1

Stap 6 Trek de deurlijst naar voren om hem te verwijderen.

Stap 7 Houd de glasplaten van de deur bij de bovenkant vast en trek ze er voorzichtig een voor een uit. Begin bij de bovenste plaat. Zorg dat het glas volledig uit de geleiders schuift.

Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.

Stap 9 Installeer na het reinigen de glasplaten en de ovendeur.

Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.

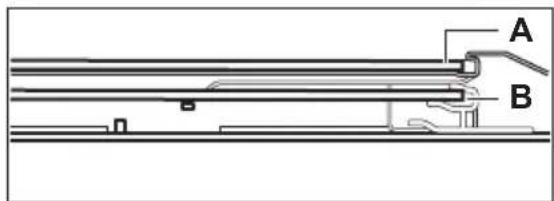

Zorg ervoor dat je de glasplaten (A en B) weer in de juiste volgorde terugplaatst. Controleer het symbool/de print op de zijkant van de glasplaat. Iedere glasplaat is anders om het uit elkaar halen en in elkaar zetten eenvoudiger te maken. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur. Zorg ervoor dat je de middelste glasplaat correct in de zittingen plaatst.

A B

A B

12.7 Hoe te vervangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan heet zijn.

Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.

Voordat u de lamp vervangt:

Stap 1 Stap 2 Stap 3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact. Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1 Draai de glazen afdekking om die te verwijderen.

Stap 2 Reinig de glasafdekking.

Stap 3 Vervang de lamp door een geschikte 300 °C hittebestendige lamp.

Raadpleeg de hoofdstukken Veiligheid.

13.1 Wat te doen als...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum.

Het apparaat gaat niet aan of warmt niet op

Probleem Controleer of de volgende zaken van toepassing zijn...

U kunt het apparaat niet inschakelen of gebruiken. Het apparaat is op de juiste manier op een elektrische toevoer aangesloten.

Het apparaat warmt niet op. De automatische uitschakeling is gedeactiveerd.

Het apparaat warmt niet op. De deur van het apparaat is gesloten.

Het apparaat warmt niet op. De zekering is niet doorgeslagen.

Het apparaat warmt niet op. Het slot is uitgeschakeld.

Onderdelen

Probleem Controleer of de volgende zaken van toepassing zijn...

De lamp is uit. Warmelucht (vochtig) - wordt ingeschakeld.

De verlichting werkt niet. De lamp is opgebrand.

De Voedselsensor werkt niet. De stekker van de Voedselsensor is volledig in het stopcontact gestoken.

Foutcodes

Op het display verschijnt... Controleer of de volgende zaken van toepassing zijn...

Err C2 Je hebt de Voedselsensor stekker uit het stopcontact verwijderd.

Err C3 De ovendeur is gesloten of het deurslot is niet kapot.

Err F102 De deur van het apparaat is gesloten.

Err F102 Het deurslot is niet kapot.

00:00 Er was een stroomstoring. Stel het tijdstip van de dag in.

Foutcodes

Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw optreedt, neemt u contact op met een erkend servicecentrum.

Reinigen

Probleem Controleer of de volgende zaken van toepassing zijn...

Het water lekt uit de uitholling in de ovenruimte. Er zit te veel water in de uitholling van de ovenruimte.

13.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje niet uit de apparaatruimte.

Wij raden je aan om de gegevens hier te noteren:

Model (MOD.) ......

Productnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEZUINIGHEID

14.1 Productinformatie en productinformatieblad

Naam leverancier Electrolux
Modelnummer	EOD4P57H 949499868KODDP77H 949499871
Energie-efficiëntie-index 81.2
Energie-efficiëntieklasse A+
Energieverbruik met een standaard belading, conventionele modus 0.93 kWh/cyclus
Energieverbruik met een standaard belasting, heteluchtmodus 0.69 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 72 l
Soort oven Inbouwoven
Massa	EOD4P57H 32.1 kg
	KODDP77H 32.5 kg

IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

14.2 Energiebesparing

Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijks koken.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm het apparaat niet voor alvorens te koken als dat niet hoeft.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

De ventilator en lamp blijven werken. Wanneer je de oven uitschakelt, geeft het display de restwarmte aan. U kunt die warmte gebruiken om het eten warm te houden.

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken.

Je kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display.

Koken met de verlichting uitgeschakeld

Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

15. MENUSTRUCTUUR

15.1 Menu

Stap 1 Stap 2 Stap 3 Stap 4 Stap 5

Selecteer de optie in de Menu structuur en druk op OK

Selecteer de instel- ling.

OK - druk op om de instelling te bevestigen.

Pas de waarde aan en druk op OK

Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten.

Menu-structuur te betreden
Kook- En Bakassistent	Reinigen	Instellingen
Instellingen
01 Dagtijd Wijzigen 02 Helderheid display 1 - 5
03 Toetstonen 1 - Piep	2 - Klik3 - Geluid uit	04 Geluidsvolume 1 - 4
05 Voedselsensor Actie 1 - Alarm en stop2 - Alarm	06 Uptimer Aan/uit
07 Binnenverlichting Aan/uit 08 Snel opwarmen Aan/uit
09 Reinigingsherinnering Aan/uit 10 Demofunctie Activeringscode:		2468
11 Softwareversie Controleren 12 Terug naar fabrieksin-stellingen		Ja / Nee

16. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Seadke tempera- tuur.

Ahju temperatuur.	Toidu sisetemperatuur.

Parimateks küpsetustulemusteks:

• Termozonde • Pusjēls

• Vidējs

- Labi izcepts

1. solis 2. solis 3. solis 4. solis

Lietošana Termozonde
