Бренд	Electrolux
Модель	KODDP77H
Тип продукта	Встраиваемая электрическая духовка
Объем	72 литра
Размеры (В x Ш x Г)	594 x 595 x 569 мм (перед) ; 576 x 559 x 569 мм (зад)
Глубина встраивания	548 мм
Вес	32,5 кг
Электропитание	230 В ~ 50 Гц
Максимальная мощность	3 680 Вт (с кабелем 3x1.5 мм²)
Энергетический класс	A+
Потребление энергии (обычный режим)	0,93 кВт·ч/цикл
Потребление энергии (конвекция)	0,69 кВт·ч/цикл
Режимы приготовления	Конвекция, Верх/Низ, SteamBake, Пицца, Нижний нагрев, Замороженные блюда, Влажная конвекция, Гриль, Турбогриль
Специальные функции	Приготовление с рецептами (с программами), Щуп для мяса, Таймер, Отсрочка старта, Быстрый разогрев, Пиролитическая очистка (3 уровня)
Количество уровней решетки	5 уровней (съемные направляющие)
Освещение	Галогенная лампа (300 °C), энергокласс G
Безопасность	Защита от детей (блокировка), Автоматическое отключение, Вентилятор охлаждения, Блокировка дверцы при пиролизе
Очистка	Пиролиз (C1: 1 ч, C2: 1 ч 30 мин, C3: 2 ч 30 мин), Рекомендуемая очистка, Съемный поддон
Комплектация	Металлическая решетка, Противень, Поддон для жарки, Щуп для мяса
Дополнительные опции	Телескопические направляющие (приобретаются отдельно)
Длина кабеля питания	150 см
Общая информация	Скачиваемая инструкция, приложение My Electrolux Kitchen, онлайн поддержка

Часто задаваемые вопросы - KODDP77H ELECTROLUX

Как установить время на духовке Electrolux KODDP77H?

Поверните ручку выбора режимов на Меню, затем выберите Настройки и Текущее время. Установите время с помощью ручки управления и нажмите OK для подтверждения.

Что делать, если духовка не нагревается?

Убедитесь, что прибор правильно подключен, не сработал автоматический выключатель, дверца плотно закрыта и автоматическое отключение не активировано. Также проверьте, что блокировка отключена. Если проблема сохраняется, обратитесь в авторизованный сервисный центр.

Как использовать функцию пиролитической очистки?

Удалите все аксессуары и излишки пищевых остатков. Откройте меню, выберите Очистка, затем выберите программу: C1 (1 ч), C2 (1 ч 30 мин) или C3 (2 ч 30 мин). Нажмите OK для запуска. Дверца автоматически заблокируется. После завершения дайте остыть и протрите золу мягкой тканью.

Можно ли использовать функцию пара в этой духовке?

Да, благодаря функциям SteamBake и Приготовление на пару. Налейте 250 мл водопроводной воды в поддон камеры, выберите режим пара, установите температуру и разогревайте 10 минут перед помещением продуктов. Внимание: не заливайте воду, когда духовка горячая.

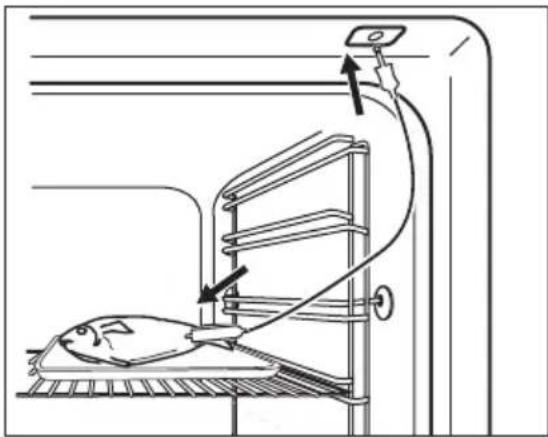

Как установить щуп для мяса?

Вставьте наконечник щупа для мяса в центр самой толстой части продукта (мясо, птица, рыба). Подключите вилку к разъему на передней панели духовки. Установите желаемую внутреннюю температуру, нажав OK после выбора щупа. Звуковой сигнал раздастся при достижении температуры.

Что означает код ошибки Err C2 на дисплее?

Код Err C2 означает, что вилка щупа для мяса была извлечена из разъема во время приготовления. Вставьте ее полностью и при необходимости перезапустите приготовление.

Как экономить энергию с этой духовкой?

Используйте функцию Влажная конвекция для снижения потребления. Не разогревайте без необходимости, используйте остаточное тепло, выключая духовку за 3-10 минут до окончания приготовления. Держите дверцу закрытой и выключайте освещение, когда оно не требуется.

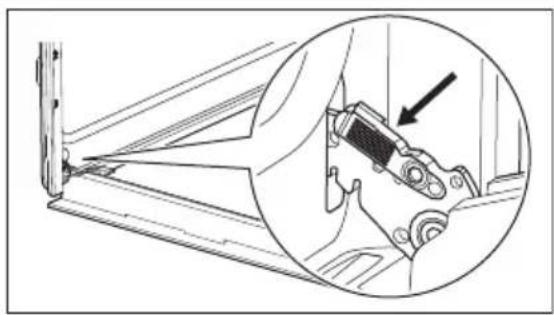

Как снять дверцу для очистки?

Полностью откройте дверцу, поднимите защелки петель до щелчка, затем закройте дверцу наполовину. Приподнимите и потяните дверцу на себя, чтобы снять ее. Чтобы получить доступ к стеклам, снимите облицовку, нажав внутрь, затем извлеките стеклянные панели по одной. Очистите их мыльной водой, не мойте в посудомоечной машине.

Как заменить лампочку духовки?

Выключите духовку и отключите ее от сети. Поверните стеклянный колпак, чтобы снять его. Замените лампочку на галогенную лампу, выдерживающую 300 °C. Держите ее тканью, чтобы избежать отпечатков жира. Установите колпак обратно и подключите прибор.

Какие аксессуары входят в комплект духовки?

Духовка поставляется с металлической решеткой, противнем, поддоном для жарки и щупом для мяса. Телескопические направляющие доступны как опция.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KODDP77H ELECTROLUX

RU Инструкция по эксплуатации | Духовой шкаф 409

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

- Не користете адаптери со повеке прилучоци и продолжни кабли.

За колачи и бисквити.

8.1 Функции на часовник

Месо, живина и риба Гувеч

10. ДОПОЛНИТЕЛНИ ФУНКЦИИ

10.1 Заклучување

14. ЕНЕРГЕТСКА ЕФИКАСНОСТ

15. СТРУКТУРА НА МЕНИ

15.1 Мени

Чекор 1 Чекор 2 Чекор 3 Чекор 4 Чекор 5

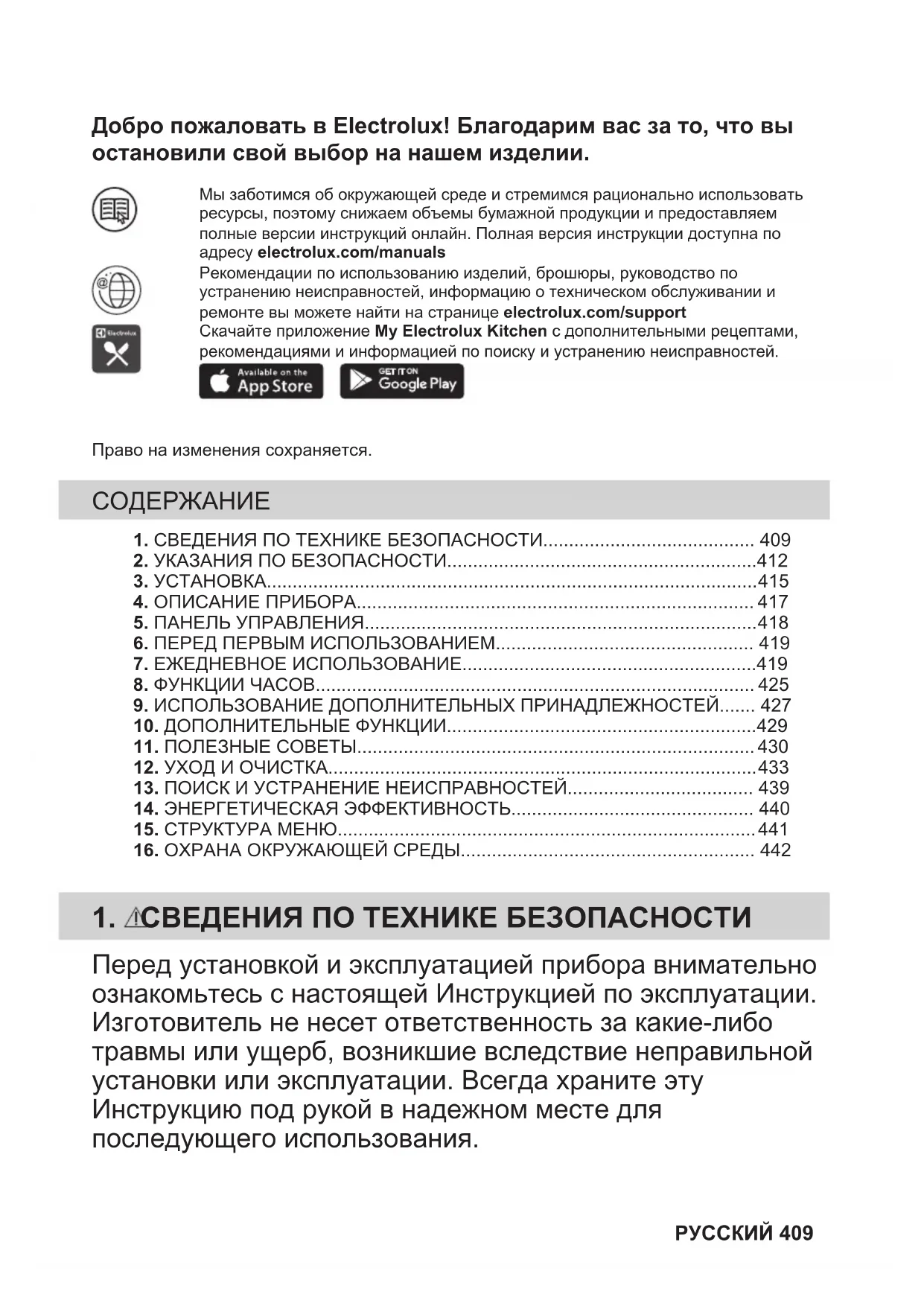

Добро пожаловать в Electrolux! Благодарим вас за то, что вы остановили свой выбор на нашем изделии.

Мы заботимся об окружающей среде и стремимся рационально использовать ресурсы, поэтому снижаем объемы бумажной продукции и предоставляем полные версии инструкций онлайн. Полная версия инструкции доступна по адресу electrolux.com/manuals

Рекомендации по использованию изделий, брошюры, руководство по устранению неисправностей, информацию о техническом обслуживании и ремонте вы можете найти на странице electrolux.com/support

Скачайте приложение My Electrolux Kitchen с дополнительными рецептами, рекомендациями и информацией по поиску и устранению неисправностей.

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 409
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....412
3. УСТАНОВКА....415
4. ОПИСАНИЕ ПРИБОРА.... 417
5. ПАНЕЛЬ УПРАВЛЕНИЯ.....418
6. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.... 419
7. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....419
8. ФУНКЦИИ ЧАСОВ.... 425
9. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ..... 427
10. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ......429
11. ПОЛЕЗНЫЕ СОВЕТЫ.....430
12. УХОД И ОЧИСТКА....433
13. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ...... 439
14. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ.... 440
15. СТРУКТУРА МЕНЮ....441
16. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ..... 442

1. ⚠СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей Инструкцией по эксплуатации. Изготовитель не несет ответственность за какие-либо травмы или ущерб, возникшие вследствие неправильной установки или эксплуатации. Всегда храните эту Инструкцию под рукой в надежном месте для последующего использования.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Не подпускайте детей и домашних животных к прибору во время его использования, а также когда прибор еще не успел остыть.
• Если прибор оснащен устройством защиты детей, его следует включить.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Данный прибор предназначен исключительно для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.

- Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.

- Установка прибора и замена кабеля должны выполняться только квалифицированным специалистом и замените кабель.

- Не эксплуатируйте прибор до его установки во встроенную мебель.

• Перед проведением любой операции по обслуживанию отключите прибор от сети питания.

- Во избежание несчастного случая, замену поврежденного кабеля питания должен выполнять изготовитель, авторизованный сервисный центр или специалист с аналогичной квалификацией.

• ВНИМАНИЕ! Прежде чем приступить к замене лампочки, выключите прибор, чтобы избежать поражения электрическим током.

- ВНИМАНИЕ! Прибор и его открытые элементы сильно нагреваются во время эксплуатации. Необходимо соблюдать меры предосторожности и не касаться нагревательных элементов или поверхности внутренней камеры прибора.

- Всегда используйте кухонные рукавицы для установки или извлечения аксессуаров или посуды из прибора.

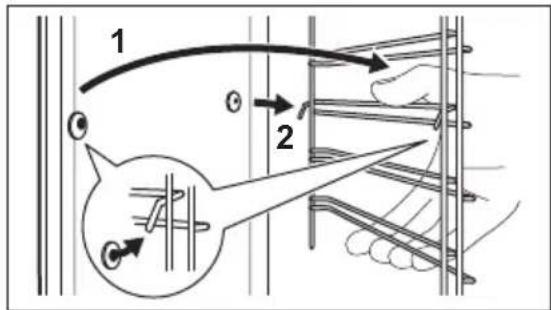

- Чтобы извлечь направляющие противня, сначала потяните переднюю часть направляющей, а затем заднюю часть от боковых стенок. Установка направляющих выполняется в обратном порядке.

- Не используйте для очистки прибора пароочиститель.

- Не используйте для очистки стеклянной дверцы жесткие абразивные чистящие средства или острые металлические скребки, так как ими можно поцарапать поверхность стекла, в результате чего оно может лопнуть.

• Перед проведением пиролитической очистки извлеките все принадлежности из духового шкафа и удалите все остатки продуктов и загрязнения с поверхности внутренней камеры прибора.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Установка прибора должна осуществляться только квалифицированным специалистом!

• Удалите всю упаковку.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
• При перемещении прибора не тяните за его ручку.
• Разместите прибор в безопасном месте, отвечающем требованиям установки.
• Обеспечьте наличие минимально допустимых зазоров между соседними приборами и предметами мебели.
  • Перед установкой прибора убедитесь, что дверца прибора свободно открывается.
• Прибор оснащен электрической системой охлаждения. Она работает от сети электропитания.

Минимальная высота шкафа (минимальная высота шкафа под столешницей)	590 (600) мм
Ширина шкафа 560 мм
Глубина шкафа 550 (550) мм
Высота передней стороны прибора	594 мм
Высота задней стороны прибора	576 мм

Ширина передней стороны прибора	595 мм
Ширина задней стороны прибора	559 мм
Глубина прибора 569 мм
Глубина встраивания прибора	548 мм
Глубина с открытой двер-цей	1022 мм
Минимальный размер от-верстия для вентиляции.Отверстие сзади в ниж-ней части	560x20 мм
Длина кабеля электропи-тания. Кабель находитсяв правом углу сзади	1500 мм
Винты крепления 4x25 мм

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электриком.
• Прибор должен быть заземлен.
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.
• Не пользуйтесь тройниками и удлинителями.
• Следите за тем, чтобы не повредить вилку сетевого шнура и сетевой кабель. В случае необходимости замены

сетевого шнура обратитесь в наш авторизованный сервисный центр.

• Не допускайте контакта сетевых кабелей или их приближения к дверце прибора или нише под прибором, особенно если дверца сильно нагрета.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
  • Вставляйте вилку сетевого кабеля в розетку только в конце установки прибора. Убедитесь, что после установки прибора к вилке сетевого шнура есть свободный доступ.
• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Следует использовать подходящие размыкающие устройства: автоматические выключатели, предохранители (резьбовые плавкие предохранители следует выкручивать из гнезда), УЗО и контакторы.
• Прибор должен быть подключен к электросети через устройство для изоляции, позволяющее отсоединять от сети все контакты. Устройство для изоляции должно обеспечивать зазор между разомкнутыми контактами не менее 3 мм.
  • Перед тем, как вставить вилку прибора в розетку электропитания, полностью закройте дверцу прибора.
• Данный прибор поставляется с сетевым шнуром и вилкой.

Типы кабелей, пригодные для установки или замены в Европе:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

При выборе сечения кабеля используйте значение полной мощности (см. табличку с техническими данными). Также можно обратиться к таблице:

Общая мощность(Вт)

Сечение кабеля( мм^2 )

максимум 1380 3x0.75

максимум 2300 3x1

максимум 3680 3x1.5

Провод заземления (желто-зеленого цвета) должен быть на 2 см длиннее проводов фазы и нейтрали (коричневый и синий провода).

2.3 Использование

⚠️ ВНИМАНИЕ!

Существует риск травмы, ожога и поражения электрическим током или взрыва.

• Не вносите изменения в конструкцию данного прибора.
• Убедитесь, что вентиляционные отверстия не заблокированы.
• Не оставляйте прибор без присмотра во время его работы.
• Выключайте прибор после каждого использования.
• Соблюдайте осторожность при открывании дверцы прибора во время его работы. Может произойти выброс горячего воздуха.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Не надавливайте на открытую дверцу.
• Не используйте прибор как столешницу или подставку для каких-либо предметов.
• Открывайте дверцу прибора, соблюдая осторожность. Использование спиртосодержащих ингредиентов может привести к образованию спиртовых паров в воздухе.
• Не допускайте контакта искр или открытого пламени с прибором при открывании дверцы.
• Не ставьте на прибор или рядом с ним легковоспламеняющиеся материалы или пропитанные ими предметы.

ВНИМАНИЕ!

Существует риск повреждения прибора.

- Для предупреждения повреждения и изменения цвета эмали.

– Не кладите в прибор посуду и другие предметы непосредственно на дно.

– Не кладите непосредственно на дно прибора алюминиевую фольгу.

– Не заливайте воду непосредственно в горячий прибор.

– Не храните влажную посуду и еду в приборе после окончания приготовления.

– Соблюдайте осторожность при снятии или установке аксессуаров.

- Изменение цвета эмали или нержавеющей стали не влияет на эффективность работы прибора.

- Для приготовления кондитерских изделий и выпечки, содержащих большое количество влаги, используйте глубокий эмалированный противень. Фруктовые соки оставляют пятна, которые сложно удалить.

- Всегда готовьте при закрытой дверце прибора.

• В случае установки прибора за мебельной панелью (например, дверцей) позаботьтесь о том, чтобы во время работы прибора дверца ни в коем случае не оказывалась закрытой. Тепло и влага, образующиеся за закрытой дверцей или мебельной панелью, могут привести к последующему повреждению прибора, места его установки или пола. Не закрывайте дверцу мебели до полного остывания прибора после использования.

2.4 Уход и чистка

ВНИМАНИЕ!

Существует риск травмы, пожара или повреждения прибора.

• Перед выполнением операций по очистке и уходу выключите прибор и

извлеките вилку сетевого кабеля из розетки.

- Убедитесь, что прибор остыл. В противном случае стеклянные панели могут треснуть.

- Поврежденные стеклянные панели следует заменять незамедлительно. Обратитесь в авторизованный сервисный центр.

- Соблюдайте осторожность при снятии дверцы с прибора. Дверца – тяжелая!

- Во избежание повреждения покрытия прибора производите его регулярную очистку.

- Очищайте прибор мягкой влажной тряпкой. Используйте только нейтральные моющие средства. Не используйте абразивные средства, царапающие губки, растворители или металлические предметы.

• В случае использования спрея для очистки следуйте инструкции по безопасности на его упаковке.

2.5 Пиролитическая очистка

ВНИМАНИЕ!

В режиме пиролитической чистки существует опасность травмы / пожара / выделения химических соединений (паров).

• Перед проведением пиролитической очистки и перед первым разогревом удалите из камеры духового шкафа:

– остатки пищи, брызги/отложения масла или жира; – любые съемные предметы (включая полки, боковые поручни и т. д., поставляемые с прибором), особенно любые антипригарные кастрюли, сковороды, противни, посуду и т. д.

- Внимательно прочитайте все инструкции по пиролитической очистке.

- Не подпускайте детей к прибору в ходе пиролитической очистки. Прибор сильно нагревается, а из передних вентиляционных отверстий выходит горячий воздух.

- Пиролитическая очистка выполняется при высокой температуре, что может приводить к выделению испарений из

остатков пищи и материалов. Поэтому потребителям рекомендуется:

– обеспечить хорошую вентиляцию во время и после пиролитической очистки.
– обеспечивают хорошую вентиляцию во время и после первоначального предварительного разогрева.

- Во избежание повреждения стеклянных панелей во время и после пиролитической очистки не допускайте попадания воды на дверцу духового шкафа.

- Как указано выше, испарения всех пиролитических духовых шкафов/остатков пищи не представляют опасности для человека, включая детей, и лиц, страдающих какими-либо заболеваниями.

- Держите домашних животных вдали от прибора во время и после пиролитической очистки и предварительного разогрева. Небольшие домашние животные (особенно птицы и рептилии) могут быть очень чувствительны к перепадам температуры и выделяемым парам.

- Высокая температура в ходе пиролитической очистки духовых шкафов с функцией пиролитической очистки может стать причиной повреждения антипригарных покрытий кастрюль, сковород, противней, кухонных принадлежностей и т. д., а также превратить их в источники вредных испарений.

2.6 Внутреннее освещение

ВНИМАНИЕ!

Существует опасность поражения электрическим током.

• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

• Данный продукт содержит источник света класса энергоэффективности G.

- Используйте только лампы той же спецификации.

2.7 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр.
• Используйте только оригинальные запасные части.

2.8 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.
• Удалите защелку дверцы, чтобы дети или домашние животные не оказались заблокированными в приборе.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Встраивание

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Крепление духового шкафа к кухонной мебели

Для использования с посудой, формами для выпечки, а также при приготовлении жаркого.

• Эмалированный противень

Для приготовления кондитерских изделий и печенья.

- Глубокий эмалированный противень для гриля

1 Панель управления
2 Ручка выбора режимов нагрева
3 Дисплей
4 Ручка управления
5 Нагревательный элемент
6 Гнездо для подключения термощупа
7 Лампа освещения
8 Вентилятор
9 Выемка камеры
10 Съемная опора противня
11 Положения противня

Для выпекания и приготовления жаркого, а также в качестве поддона для сбора жира.

• Термощуп

Для измерения степени готовности блюда.

• Телескопические направляющие

Телескопические направляющие облегчают установку и снятие полок.

5. ПАНЕЛЬ УПРАВЛЕНИЯ

5.1 Утапливаемые ручки

Чтобы начать пользоваться прибором, нажмите на ручку. Ручка выйдет из утопленного положения.

5.2 Общий вид панели управления

[28TW]			[X6A2]	OK
Таймер	Быстрый прогрев	Освещение	Термощуп	Подтвердить выбор параметра	Нажмите Поверните ручку
Выберите режим нагрева, чтобы включить прибор.
Для выключения прибора поверните ручку выбора режимов нагрева в положение «Выкл.».

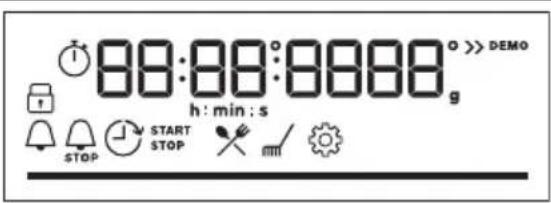

5.3 Дисплей

88:88:8888 h : min : s STOP START STOP > > DEMO

Дисплей с набором кнопок.

Индикаторы, отображаемые на дисплее

Базовая индикация
	[19A3]	[78H4]	[423A]
Блокир. кнопок	Помощь в Приготовлении	Очистка	Настройки	Быстрый прогрев
Индикаторы таймеров
	[19HT]	[88HS]
Таймер	ЗИСР Окончание	Отсрочка пуска		Таймер прямого от-счета
Индикатор выполнения — для температуры или времени. Когда прибор достигает заданной температуры, индикаторная полоска становится полностью красной.
Индикатор приготовления на пару
Термощуп индикатор

6. ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

6.1 Первоначальная очистка

Перед первым использованием выполните очистку пустого прибора и установите время:

00:00

Установите время. Нажмите

6.2 Первый разогрев

Перед первым использованием пустой духовой шкаф следует предварительно разогреть.

Шаг 1 Извлеките все принадлежности и съемные направляющие для противней из духового шкафа.

War 2

Установите максимальную температуру для режима: Дайте духовому шкафу поработать 1 час.

War 3

Установите максимальную температуру для режима: Дайте духовому шкафу поработать 15 мин.

Во время предварительного разогрева из духового шкафа могут исходить неприятные запахи или м. Обеспечьте надлежащую вентиляцию помещения.

7. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Способ настройки: Режимы нагрева

Шаг 1 Поверните ручку выбора режимов нагрева и выберите режим нагрева.

Шаг 2 Задайте температуру при помощи ручки управления.

— нажмите и удерживайте, чтобы включить функцию: Быстрый прогрев. Она недоступна для некоторежимов духового шкафа.

Приготовление на пару

Убедитесь, что духовой шкаф остыл.

Наполните выемку камеры водопроводной водой.

Выберите режим нагрева с паром.

Установите тем- пературу.

Перед началом приготовления прогрейте пустой духовой шкаф в течение примерно 10 минут для создания влажности. Поставьте пищу в духовой шкаф.

Максимальная емкость выемки для камеры духового шкафа составляет 250 мл. Не наполняйте выемку камеры духового шкафа во время приготовления или когда прибор горячий.

По окончании приготовления на пару:

War 1 War 2 War 3

Для выключения духового шкафа поверните ручку выбора режимов в положение «Выкл».

Осторожно откройте дверцу. Высвобождаемая влага может привести к получению ожогов.

Убедитесь, что духовой шкаф остыл. Удалите из выемки камеры оставшуюся воду.

7.2 Режимы нагрева

Режим нагрева Применение

Горячий воздух

Традиционное приготовление

Запекание с паром

Пицца

Одновременное выпекание и высушивание продуктов максимум на трех уровнях. Установите температуру на 20 °C – 40 °C ниже, чем для режима Традиционное приготовление.

Для выпекания и жарки продуктов на одном уровне.

Повышение влажности в ходе приготовления. Чтобы добиться нужного цвета и хрустящей корочки во время выпечки. Повышение сочности при разогреве. Консервирование фруктов или овощей.

Выпечка пиццы. Интенсивное подрумянивание и хрустящая нижняя корочка.

Режим нагрева Применение
	Выпекание пирогов с хрустящей нижней корочкой и консервирование продуктов.
Нижний нагрев
	Приготовление полуфабрикатов (например, картофеля фри, картофеля по-деревенски или спринг-роллов) с образованием хрустящей корочки.
Замороженные продукты
	Данная функция специально разработана для обеспечения экономии электроэнергии во время приготовления. При использовании данной функции температура внутри камеры может отличаться от заданной температуры. Используется остаточное тепло. Уровень мощности может быть снижен. Подробнее см. указания на тему Влажная конвекция в главе «Ежедневное использование».
Влажная конвекция
[УКАУ]	Приготовление на гриле тонких продуктов и тостов.
Гриль
	Жарка крупных кусков мяса или птицы с костями на одном уровне. Приготовление гратенов и обжаривание.
Турбо-гриль
≡Меню	Для входа в меню: Помощь в Приготовлении, Очистка, Настройки.

7.3 Примечания к функции: Влажная конвекция

Данная функция использовалась в соответствии с требованиями по энергоэффективности и экологии (в соответствии с EU 65/2014 и EU 66/2014). Испытания согласно:

IEC/EN 60350-1

Во время приготовления пищи дверца духового шкафа должна быть закрыта, что не прерывается и духовой шкаф работает с максимальной энергоэффективностью.

При использовании данной функции лампа автоматически выключается через 30 секунд.

Инструкции по приготовлению приведены в Главе «Указания и рекомендации», Влажная конвекция. Общие рекомендации по энергосбережению приведены в Главе «Энергосбережение», «Энергетическая эффективность».

7.4 Способ настройки: Помощь в Приготовлении

Для каждого блюда в данном подменю предусмотрена рекомендованная функция нагрева и температура. Используйте функцию для быстрого приготовления чашки с настройками по умолчанию. Время и температуру также можно изменить во время приготовления.

Для ряда блюд также можно выбрать метод приготовления:	Степень готовности блюда:
• Термощуп • С Кровью	• Средняя• Хорошо прожаренная

Откройте меню. Выберите Помощь в Приготовлении. Нажмите ОК.

Выберите блюдо. На- жмите OK

Поместите блюдо в духовой шкаф. Подтвердите настройку.

7.5 Помощь в Приготовлении

Условные обозначения

Доступен параметр Термощуп. Установите Термощуп в самой толстой части блюда. Прибор выключается, когда Термощуп достигает установленной температуры.

Количество воды для функции приготовления на пару.

Условные обозначения

Перед началом приготовления выполните предварительный разогрев прибора.

Уровень полок.

На дисплее отобразится Р и номер блюда, который можно проверить по таблице.

Блюдо Вес Уровень полок / аксессуары

[8370]	[50XW]
[HCC2]		1 - 1.5 кг; кусочки толщиной 4–5 см	[CC32]	Обжарьте мясо на горячей сковороде в течение не-скольких минут. Вставьте в прибор.
[CHSH]
[27OW]		180 - 220 г на ка-ждый кусочек; ку-сочки толщиной 3 см	[8770]	[4766]Обжарьте мясо на горячей сковороде в течение не-скольких минут. Вставьте в прибор.
[26EH]		1.5 - 2 кг	[0380]	Обжарьте мясо на горячей сковороде в течение не-скольких минут. Добавьте жидкость. Вставьте в при-бор.

Блюдо Вес Уровень полок / аксессуары
6	Ростбиф с кровью(низкотемпературноеприготовление)	1 - 1.5 кг; кусочки толщиной 4–5 см	Эмалированный противеньИспользуйте любимые специи или просто соль и свежий молотый перец. Обжарьте мясо на горячей сково-роде в течение нескольких минут. Вставьте в прибор.
7	Ростбиф, средн.(низкотемпературноеприготовление)
8	Ростбиф, хорошопрожаренный (низ-котемпературноеприготовление)
9	Филе, с кровью(низкотемпературноеприготовление)	0,5–1,5 кг; кусочки толщиной 5–6 см	Эмалированный противеньИспользуйте любимые специи или просто соль и свежий молотый перец. Обжарьте мясо на горячей сково-роде в течение нескольких минут. Вставьте в прибор.
10	Филе среднейпрожаренности (низ-котемпературноеприготовление)
11	Филе, готовое (низ-котемпературноеприготовление)
12	Жареная телятина(например, лопатка)	0.8 - 1.5 кг; кусочки толщиной 4 см	емкость для жарки на решеткеИспользуйте любимые специи. Добавьте жидкость.Жарка накрыта.
13	Жареная свинина,шея или плечо	1.5 - 2 кг	емкость для жарки на решеткеПо истечении половины срока приготовления пере-верните мясо.
14	Томленая свинина(низкотемпературноеприготовление)	1.5 - 2 кг	эмалированный противеньИспользуйте любимые специи. По прошествии поло-вины времени приготовления переверните мясо для равномерного подрумянивания.
15	Вырезина, свеж. 1 - 1.5 кг; кусочки толщиной 5–6 см	1.5 - 2 кг	емкость для жарки на решеткеИспользуйте любимые специи.
16	Свин. грудинка 2 - 3 кг; использ-зуйте сырую и тонко нарезанную свин. грудинку толщиной 2–3 см	1.5 - 2 кг	3; противень для жаркиНакройте дно блюда жидкостью. По истечении поло-вины срока приготовления переверните мясо.
17	Ножка ягненка скостями	1.5 - 2 кг; кусочки толщиной 7–9 см	емкость для приготовления жаркого на эм-алированном противнеДобавьте жидкость. По истечении половины срока приготовления переверните мясо.
18	Цыпленок, целиком 1 - 1.5 кг; свеж.		2; мл; блюдо для запеканки на эмалиро-ванном противнеИспользуйте любимые специи. По прошествии поло-вины времени приготовления переверните курицу для равномерного подрумянивания.

Блюдо Вес Уровень полок / аксессуары
19	Половина цыпленка 0.5 - 0.8 кг	Эмалированный противеньИспользуйте любимые специи.
20	Куриная грудка 180 - 200 г на каждый кусочек	запеканка с горкой на решеткеИспользуйте любимые специи. Обжарьте мясо на горячей сковороде в течение нескольких минут.
21	Кур. окорочка, свеж. -	эмалированный противеньЕсли куриные окорочка сначала маринованы, установите более низкую температуру и готовьте дольше.
22	Утка, целиком 2 - 3 кг	емкость для жарки на решеткеИспользуйте любимые специи. Положите мясо на блюдо для жарки. По прошествии половины времени приготовления переверните утку.
23	Гусь, целиком 4 - 5 кг	противень для жаркиИспользуйте любимые специи. Поместите мясо на эмалированный противень. По прошествии половины времени приготовления перевернуть гусь.
24	Митлоф 1 кг	решеткаИспользуйте любимые специи.
25	Рыба на гриле, целиком	эмалированный противеньНаполните рыбу маслом и выберите любимые специи и травы.
26	Рыбное филе -	запеканка с горкой на решеткеИспользуйте любимые специи.
27	Чизкейк -	Разъемная форма для выпечки диаметром 28 см на решетке
28	Яблочный пирог -	10-150 мл; эмалированный противень
29	Яблочный тарт -	форма для пирога на решетке
30	Яблочный пирог -	10-150 мл; форма для пирога 22 см на решетке
31	Шоколадный Торт 2 кг теста	противень для жарки
32	Шоколадные маффины	10-150 мл; противень для маффинов на решетке
33	Кекс	прямоугольная форма на решетке
34	Запеченный картофель	эмалированный противеньВыложить на противень цельный картофель с кожей.

Блюдо Вес Уровень полок / аксессуары
35	Картофель, ломтики	1 кг	3; эмалированный противень выложен бумагой для выпечкиИспользуйте любимые специи. Нарезать картофель на кусочки.
36	Овощи на гриле 1 - 1.5 кг		3; эмалированный противень выложен бумагой для выпечкиИспользуйте любимые специи. Нарезать овощи на кусочки.
37	Крокеты, замороженные	0.5 кг	3; эмалированный противень
38	Картофель фри, за-мороженный	0.75 кг	3; эмалированный противень
39	Мясо/овощная лазанья с сухими листами макаронных изделий	1 - 1.5 кг	2; форма для запекания на решетке
40	Картофельная запеканка (сырой картофель)	1 - 1.5 кг	1; форма для запекания на решеткеПо истечении половины времени приготовления поверните блюдо.
41	Свежая пицца, тонкая	-	100-мл; эмалированный противеньвыложен бумагой для выпечки
42	Свежая пицца, толстая	-	эмалированный противень, застеленный бумагой для выпечки
43	Киш -		2; форма для выпечки на решетке
44	Багет/чиабатта/белый хлеб	0.8 кг	150-мл; эмалированный противеньвыложен бумагой для выпечкиНа белый хлеб требуется больше времени.
45	Все зерна / ржаной /черный хлеб в форме для хлеба	1 кг	150-мл; эмалированный противень с бумагой для выпечки / решетка

8. ФУНКЦИИ ЧАСОВ

8.1 Функции часов

Функция часов Применение
Таймер	По завершении отсчета таймера прозвучит звуковой сигнал.
Время приготовления	По завершении отсчета таймера прозвучит звуковой сигнал, и режим нагрева выключится.
Отсрочка пуска	Для отсрочки времени начала и/или окончания приготовления.
Таймер прямого отсчета	Максимум 23 ч 59 мин. Данная функция не влияет на работу духового шка-фа.Для включения и выключения функции Таймер прямого отсчета выберите: Меню, Настройки.

8.2 Способ настройки: Функции часов

Способ настройки: Установка Времени Суток
Шаг 1 Шаг 2 Шаг 3
Чтобы изменить время суток, войдите в меню и выберите Настройки, Время суток.	Установка времени на часах.	Нажмите OK

War 1		War 2 War 3
	На дисплее от-образится:0:00
Нажмите		Настройка Таймер.	Нажмите OK
	i Сразу начнется обратный отсчет времени.

Способ настройки: Время приготовления

War 1 War 2		На дисплее от-образится:0:00STOP	War 3 War 4
	[7x8Y]
Выберите режим на-грева и задайте тем-пературу.	Несколько раз на-жмите:		Задайте время при-готовления.	Нажмите OK
i Cразу начнется обратный отсчет времени.

Способ настройки: Отсрочка пуска

War 1 War 2
Выберите режим нагрева.	Несколько раз нажмите:	[STAP]	Задайте время пуска.	Нажмите OK.			Задайте время окончания.	Нажмите OK.

① Таймер начинает обратный отсчет заданного времени пуска.

9. ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

9.1 Установка принадлежностей

Небольшой выступ наверху повышает безопасность. Выступы также служат

защитой от опрокидывания. Высокий ободок по периметру решетки служит для предотвращения соскальзывания посуды с решетки.

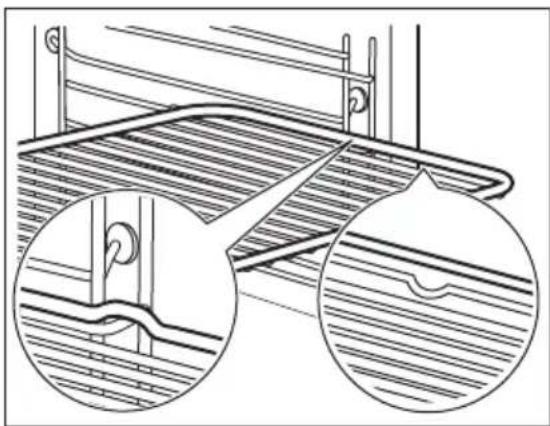

Решетка:

Вставьте решетку между направляющими убедившись, что опоры смотрят вниз.

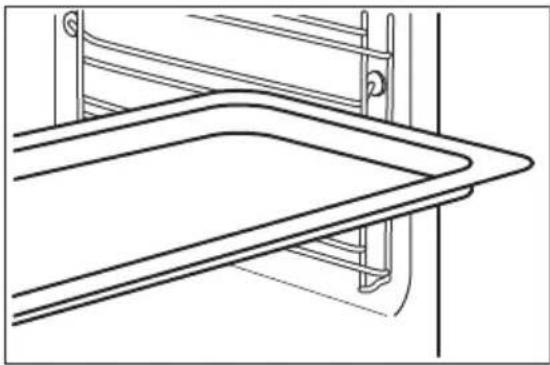

Эмалированный противень / Противень для жарки:

Вставьте противень между направляющими планками духового шкафа.

Термощуп — измеряет температуру внутри продукта.

Необходимо установить два значения температуры:

°C

Температура духового шкафа.

Temperatura Внутри продукta.

Для получения наилучших результатов:

Ингредиенты должны иметь комнатную температуру.

Не используйте при приготовлении жидких блюд.

Во время приготовления должен оставаться в продукте.

Применение: Термощуп

Шаг 1 Включите духовой шкаф.

Шаг 2 Задайте режим нагрева и при необходимости температуру духового шкафа.

Шаг 3 Вставьте: Термощуп.

Мясо, птица и рыба Запеканки

Вставьте наконечник Термощуп в центр куска мяса или рыбы, по возможности выбрав самую толстую его часть. Убедитесь, что как минимум 3/4 Термощуп находится внутри блюда.

Вставьте наконечник Термощуп точно в центре запеканки. Термощуп не должен менять своего положения в блюде во время запекания. Для этого зафиксируйте его при помощи одного из более твердых ингредиентов. Воспользуйтесь краем посуды для запекания Для фиксации силиконовой ручки Термощуп. Наконечник Термощуп не должен касаться днища посуды для запекания.

Шаг 4 Вставьте Термощуп в гнездо, расположенное спереди духового шкафа.

На дисплее отобразится текущая температура: Термощуп.

War 5

Для установки температуры внутри продукта нажмите.

War 6

Нажмите для подтверждения.

Когда продукт достигнет заданной температуры, будет выдан сигнал. После этого вы сможете завершить приготовление или продолжить его, доведя продукты до полной прожаренности/пропекания.

Шаг 7 Выньте Термощуп шнур из гнезда и достаньте блюдо из духового шкафа.

ВНИМАНИЕ!

Существует опасность получения ожогов, когда Термощуп становится горячим. Будьте осторожны при извлечении штекера из гнезда и наконечника из продукта.

10. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

10.1 Блокир. кнопок

Эта функция предотвращает случайное изменение режима прибора.

Ее можно включить во время работы прибора. Это не повлияет на выбранный режим и время приготовления, но позволит заблокировать панель управления.

Функцию можно включить и тогда, когда сам прибор выключен. Это не приведет к включению прибора, но панель управления будет заблокирована.

OK — нажмите и удерживайте, чтобы включить функцию. Раздастся звуковой сигнал.

OK — нажмите и удерживайте, чтобы выключить функцию.

3 x

мигает, когда включена блокировка.

10.2 Автоматическое выключение

В целях безопасности прибор выключается через определенное время в случае, если какой-либо режим нагрева продолжает выполняться, а изменения каких-либо настроек пользователем не производится.

(°C) (4)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (4)

250 - максимум 3

Автоматическое выключение не работает со следующими функциями: Освещение, Термощуп, Отсрочка пуска.

10.3 Вентилятор охлаждения

Во время работы прибора вентилятор автоматически включается, чтобы охлаждать поверхности прибора. При выключении прибора вентилятор продолжает работать до тех пор, пока прибор не остынет.

11. ПОЛЕЗНЫЕ СОВЕТЫ

11.1 Рекомендации по приготовлению

Приведенные в таблицах значения температуры и времени приготовления являются ориентировочными. Они зависят от рецепта, а также от качества и количества используемых ингредиентов.

Ваш прибор может отличаться характером приготовления выпечки и жаркого от предыдущего. В рекомендациях ниже приводятся рекомендуемые настройки температуры, времени приготовления и положения противней для определенных видов продуктов.

Если найти установки для конкретного рецепта не удается, поищите похожий рецепт.

11.2 Влажная конвекция

Для достижения оптимальных результатов воспользуйтесь рекомендациями, приведенными в таблице ниже.

[zxww]
		(°C) (мин)
Сладкие булочки, 16 шт.	эмалированный противень или поддон	180 2 20 - 30
Рулеты, 9 шт. эмалированный противень или поддон		180 2 30 - 40
Пицца, заморож., 0,35 кг	решетка 220 2 10 - 15
Швейцарский рулет эмалированный противень или поддон		170 2 25 - 35

		(°C) (мин)
Шоколадный торт эмалированный противеньили поддон		175 3 25 - 30
Суфле, 6 шт. керамические формочки на решетке		200 3 25 - 30
Бискв. осн. для откр.пир.	форма для основы флана на решетке	180 2 15 - 25
Бисквитный торт емкость для диетического приготовления на решетке		170 2 40 - 50
Отварная рыба, 0,3 кг	эмалированный противеньили поддон	180 3 20 - 25
Рыба, целиком, 0,2 кг	эмалированный противеньили поддон	180 3 25 - 35
Рыбное филе, 0,3 кг	сковорода для пицы на решетке	180 3 25 - 30
Тушеное мясо, 0,25 кг	эмалированный противеньили поддон	200 3 35 - 45
Шашлык, 0,5 кг	эмалированный противеньили поддон	200 3 25 - 30
Печенье, 16 шт. эмалированный противеньили поддон		180 2 20 - 30
Макарони, 24 шт. эмалированный противеньили поддон		180 2 25 - 35
Маффины, 12 шт. эмалированный противеньили поддон		170 2 30 - 40
Несладкие изделия,20 шт.	эмалированный противеньили поддон	180 2 25 - 30
Печенье из песочного теста, 20 шт.	эмалированный противеньили поддон	150 2 25 - 35
Тарталетки, 8 шт. эмалированный противеньили поддон		170 2 20 - 30
Овощи, тушеные, 0,4 кг	эмалированный противеньили поддон	180 3 35 - 45
Вегетарианский ом-лет	сковорода для пицы на решетке	200 3 25 - 30
Овощи по-средиземноморски, 0,7 кг	эмалированный противеньили поддон	180 4 25 - 30

11.3 Влажная конвекция — рекомендуемые аксессуары

Используйте темные и неотражающие формы и контейнеры. Они лучше поглощают тепло, чем емкости светлых цветов и отражающая посуда.

Емкость для запекания

Горшочки

Темная, неотражающая диаметр 28 см

Темная, неотражающая диаметр 26 см

Керамика диаметр 8 см, вы- сота 5 см

Темная, неотражающая диаметр 28 см

11.4 Таблицы приготовления для тестирующих организаций.

Информация для испытательных организаций

Испытания согласно IEC 60350-1.

(°C) (мин)

Мелкое пе- ченье (20 шт на про- Традицион- ное приготовление Эмалиро- ванный про- тивень 3 170 20 - 35 -

Мелкое пе- ченье (20 шт на про- Горячий воз- дух Эмалиро- ванный про- тивень 3 150 - 160 20 - 35 -

Мелкое пе- ченье (20 шт на про- Горячий воз- дух Эмалиро- ванный про- тивень 2 и 4 150 - 160 20 - 35 -

Яблочный Традицион- пирог, две формы Ø20 см Решетка 2 180 70 - 90 - ное приготовление

Яблочный Горячий воз- пирог, две формы Ø20 см Решетка 2 160 70 - 90 -

Бисквит Традиционное приготовление без жира, форма для выпечки ∅26 см Решетка 2 170 40 - 50 Предварительно ра-

		(°C) (мин)
Бисквит без жира,форма длявыпечки∅26 см	Горячий воздух	Решетка 2 160 40 - 50 Предварительно ра-		зогрейте духовойшкаф в течение 10мин.
Бисквит без жира,форма длявыпечки∅26 см	Горячий воздух	Решетка 2 и 4 160 40 - 60 Предварительно ра-		зогрейте духовойшкаф в течение 10мин.
Песочное печенье	Горячий воздух	Эмалиро-ванный про-тивень	3 140 - 150 20 - 40 -
Песочное печенье	Горячий воздух	Эмалиро-ванный про-тивень	2 и 4 140 - 150 25 - 45 -
Песочное печенье	Традицион-ное приготовление	Эмалиро-ванный про-тивень	3 140 - 150 25 - 45 -
Тосты, 4–6 шт.	Гриль Решетка	4 макс. 1 - 5 Предварительно ра-		зогрейте духовойшкаф в течение 10мин.
Бургер с говядиной,6 штук, 0,6кг	Гриль Решетка,поддон длясбора ка-пель		4 макс. 20 - 30 Установите решетку	на четвертый уро-вень и поддон на третий уровень духо-вого шкафа. По истечении половины вре-мени приготовления переверните продук-ты.Предварительно ра-зогрейте духовойшкаф в течение 10мин.

12. УХОД И ОЧИСТКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

12.1 Примечание по очистке

Чистящие средства

Лицевую поверхность прибора следует протирать только тканью из микрофибры, смоченной в теплой воде с моющим средством.

Для чистки металлических поверхностей используйте чистящее средство.

Очищайте пятна мягким моющим средством.

Ежедневное ис- пользование

Внутреннюю камеру необходимо мыть после каждого использования. Накопление жира или других отложений может привести к возгоранию.

Внутри прибора или на стеклянных панелях дверцы прибора может конденсироваться влага. Для уменьшения конденсации прогрейте прибор в течение 10 минут перед началом приготовления. Не держите продукты в приборе дольше 20 минут. После каждого использования камеру следует насухо протирать только тканью из микрофибры.

Аксессуары

Очистите все аксессуары после каждого использования и дайте им высохнуть. Используйте только ткань из микрофибры, смоченную в теплой воде с мягким моющим средством. Не мойте аксессуары в посудомоечной машине.

Не используйте для мытья аксессуаров с антипригарным покрытием абразивные чистящие средства или предметы с острыми краями.

12.2 Очистка: Выемка камеры

Очищайте выемку от известкового налета, остающегося после приготовления с использованием пара.

War 1 War 2 War 3

Налейте 250 мл белого уксуса в выемку внутренней камеры. Используйте уксус концентрации не выше 6% и без каких-либо добавок.

Оставьте уксус на 30 минут при комнатной температуре, позволив ему растворить известковый налет.

Очистите внутреннюю камеру мягкой тряпкой, смоченной в теплой воде.

Для функции: Запекание с паром вымойте духовой шкаф каждые 5–10 циклов приготовления.

12.3 Снятие: Направляющие для противней

Для очистки духового шкафа извлеките направляющие для противней.

War 1 Выключите духовой шкаф и дайте ему остыть.

Шаг 2 Потяните переднюю часть направ- ляющей для противня в сторону от боковой стенки.

Шаг 3 Вытяните заднюю часть направ- ляющей в сторону от боковой стен- ки и снимите ее.

Шаг 4 Установка направляющих выполняется в обратном порядке. Удерживающие упоры на телескопических направляющих должны быть обращены вперед.

1 2

12.4 Применение: Пиролитическая очистка

Прочистите духовой шкаф с использованием Пиролитическая очистка.

ВНИМАНИЕ!

Существует опасность получения ожогов.

ПРЕДУПРЕЖДЕНИЕ

Если в той же мебельной нише или шкафу установлены другие приборы, не используйте их одновременно с выполнением данной функции. Это может привести к повреждению духового шкафа.

Перед Пиролитическая очистка:

Выключите духовой шкаф и дайте ему остыть.

Извлеките все принадлежности. Очистите дно духового шкафа и внутреннее стекло дверцы мягкой тряпкой с теплой водой и мягким моющим средством.

Пиролитическая очистка

War 1

Войдите в меню: Очистка

Опция Продолж.

C1 - Легкая очистка 1 h

C2 - Нормальная очистка 1 h 30 min

C3 - Тщательная очистка 2 h 30 min

War 2

Нажмите для выбора программы очистки.

War 3

Нажмите на для начала очистки.

Пиролитическая очистка

Шаг 4 После очистки установите ручку выбора режимов нагрева в положение «Выкл».

В момент начала процедуры очистки дверца духового шкафа блокируется, а лампа освещения не работает. До тех пор пока дверца не разблокируется, на дисплее отображается:

По истечении времени очистки:

Выключите духовой шкаф и дайте ему остыть.

Очистите внутреннюю камеру мяг- кой тряпкой.

Удалите остатки со дна внутренней камеры.

12.5 Напоминание О Чистке

Духовой шкаф напомнит о необходимости очистки с помощью пиролитической очистки.

На дисплее будет мигать 5 секунд после каждого цикла приготовления.

Чтобы выключить напоминание, введите Меню и выберите Настройки, Напоминание О Чистке.

12.6 Извлечение и установка: Дверца

В дверце духового шкафа имеются три стеклянные панели. Дверца духового шкафа и внутренние стеклянные панели снимаются для чистки. Перед извлечением стеклянных панелей прочитайте инструкцию «Извлечение и установка стеклянных панелей» целиком.

ПРЕДУПРЕЖДЕНИЕ

Не используйте духовой шкаф без стеклянных панелей.

Шаг 1 Откройте дверцу до конца и возьмитесь за обе петли.

War 2 Поднимите и потяните защелки до щелчка.

War 3 Прикройте дверцу наполовину, т.е. до первого фиксируемого положения. Затем вытяните дверцу вверх и вперед, чтобы высвободить ее из гнезда.

War 4 Положите дверцу на ровную поверхность, подложив под нее мягкую ткань.

War 5 Возьмитесь за дверную планку (В) на верхней кромке дверцы с двух сторон и нажмите внутрь, чтобы освободить защелку.

Шаг 6 Чтобы снять дверную планку, потяните ее вперед.

2 B 1

Шаг 7 Удерживая стеклянные панели дверцы за верхний край, осторожно вытащите их по одной. Начните с верхней панели. Убедитесь, что стекло полностью выдвинуто из направляющих.

Шаг 8 Вымойте стеклянные панели водой с мылом. Осторожно вытрите стеклянные панели досуха. Не мойте стеклянные панели в посудомоечной машине.

War 9 После очистки установите стеклянные панели в дверцу духового шкафа.

Если дверца установлена правильно, при закрытии защелок раздастся щелчок.

Убедитесь, что стекла (А и В) вставлены в правильном порядке. Проверьте символы / надписи на стеклянной панели; каждая стеклянная панель имеет свою маркировку для упрощения разборки и сборки.

Если установка произведена правильно, рамка дверцы защелкнется.

Убедитесь, что средняя стеклянная панель правильно установлена в соответствующие направляющие.

A B

A B

12.7 Замена лампы освещения

ВНИМАНИЕ!

Существует опасность поражения электрическим током. Лампа может быть горячей.

Всегда держите галогеновую лампу в перчатках или тканью, чтобы не оставить на лампе жировые следы, которые могут выгореть и оставить пятна.

Перед заменой лампы:

War 1 War 2 War 3
Выключите духовой шкаф. Дождитесь остывания духового шкафа.	Отключите духовой шкаф от сети электропитания.	Положите ткань на дно внутренней камеры.

Задняя лампа

Шаг 1 Чтобы снять плафон, поверните его.

Шаг 2 Очистите стеклянную крышку.

Шаг 3 Замените лампу на аналогичную с жаростойкостью 300 °C.

Шаг 4 Установите стеклянную крышку.

13. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

13.1 Что делать, если...

В случаях, не указанных в данной таблице, обращайтесь в авторизованный сервисный центр.

Прибор не включается или не нагревается

Проблема Убедитесь, что...

Прибор не включается или не работает. Прибор подключен к сети электропитания надлежащим образом.

Прибор не выполняет нагрев. Выключено автоматическое отключение.

Прибор не выполняет нагрев. Дверца прибора закрыта.

Прибор не выполняет нагрев. Сработал предохранитель.

Прибор не выполняет нагрев. Блокировка отключается.

Компоненты

Проблема Убедитесь, что...

Не горит лампа освещения. Влажная конвекция включено.

Не горит лампа освещения. Лампа перегорела.

Функция Термощуп Не работает. Штекер Термощуп полностью вставлена в гнездо.

Коды ошибок

На дисплее отображается... Убедитесь, что...

Ошибка С2 Вы сняли Термощуп вилку сетевого шнура.

Ошибка СЗ Дверца прибора закрыта, а блокировка дверцы функционирует надлежащим образом.

Ошибка F102 Дверца прибора закрыта.

Ошибка F102 Блокировка дверцы исправна.

00:00 Сбой электропитания. Установка Времени Суток.

Если на дисплее отображается код ошибки, не приведенный в таблице, выключите и включите предохранитель на домашнем распределительном щитке для перезапуска прибора. Если код ошибки появится снова, обратитесь в сервисный центр.

Очистка

Проблема Убедитесь, что...

Очистка

Из выемки камеры духового шкафа выливается во- да.

Слишком много воды в выемке камеры духового шкафа.

13.2 Данные о техническом обслуживании

Если самостоятельно справиться с проблемой не удается, обратитесь в магазин, в котором был приобретен прибор, или в авторизованный сервисный центр.

Данные для сервисных центров находятся на табличке с техническими данными. Табличка с техническими данными находится на передней рамке камеры прибора. Не удаляйте табличку с техническими данными из внутренней камеры прибора.

Рекомендуем записать их здесь:

Название модели (MOD.) ......

Продуктовый номер (PNC) ....

Серийный номер (S.N.) ......

14. ЭНЕРГЕТИЧЕСКАЯ ЭФФЕКТИВНОСТЬ

14.1 Информация об изделии и Технический лист с информацией об изделии

Торговый знак Electrolux
Модель	EOD4P57H 949499868KODDP77H 949499871
Индекс энергетической эффективности (EEIcavity) 81.2
Класс энергетической эффективности A+
Потребление энергии в стандартном режиме (ECElectric cavity) 0.93 кВт·ч/цикл
Потребление энергии в режиме с принудительной циркуляцией воздуха, если имеется (ECElectric cavity)	0.69 кВт·ч/цикл
Количество камер 1
Источник нагрева Электричество
Объём камеры (V) 72 л
Тип духового шкафа Встроенный духовой шкаф
Масса (M)	EOD4P57H 32.1 кг
	KODDP77H 32.5 кг

IEC/EN 60350-1 — Бытовые электрические приборы для приготовления пищи — Часть 1: Серии, духовые шкафы, пароварки и грили - Методы определения показателей.

14.2 Экономия электроэнергии

Данный прибор имеет функции для экономии электроэнергии во время приготовления.

Позаботьтесь о том, чтобы дверца во время работы прибора была плотно закрыта. Во время приготовления не открывайте дверцу прибора слишком часто. Следите за чистотой уплотнителя дверцы и за тем, чтобы он был как следует закреплен на своем месте.

Для повышения энергосбережения используйте металлическую посуду.

При возможности не производите предварительный разогрев прибора перед приготовлением.

Во время приготовления нескольких блюд за раз сводите перерывы между выпечкой/жаркой к минимуму.

Приготовление с использованием вентилятора

По возможности выбирайте функции приготовления, в которых используется вентилятор, чтобы сберечь электроэнергию.

Остаточное тепло

Вентилятор и лампа освещения продолжают работать. После выключения прибора на дисплее отображается остаточное тепло. Это тепло можно

использовать для поддержания блюд в теплом состоянии.

Если длительность приготовления превышает 30 минут, уменьшите температуру прибора до минимальной за 3-10 минут до окончания приготовления. Продолжится приготовление остаточного тепла внутри прибора.

Используйте остаточное тепло для разогрева других блюд.

Сохранение пищи в теплом состоянии

Для использования остаточного тепла для сохранения пищи в теплом состоянии выбирайте максимально низкое значение температуры и сохраняйте блюдо в тепле. На дисплее будет отображаться индикация остаточного тепла или текущая температура.

Приготовление с выключенной лампой

Выключите лампу на время приготовления. Включайте ее только при необходимости.

Влажная конвекция

Данная функция специально разработана для обеспечения экономии электроэнергии.

При использовании данной функции лампа выключается через 30 секунд. Лампу можно включить снова, но данное действие сократит ожидаемый эффект от экономии электроэнергии.

15. СТРУКТУРА МЕНЮ

15.1 Меню

чтобы войти в Ме- ню.

Выберите параметр в Меню структуре и

нажмите

Выберите настрой- ку.

OK - нажмите для подтверждения настройки.

Установите значение и нажмите OK

Установите ручку выбора режимов нагрева в положение «Выкл», чтобы выйти из Меню.

Меню структура
Помощь в Приготовлении	Очистка	Настройки
Настройки
01 Установка Времени Суток Изменить 02 Яркость дисплея 1 - 5
03 Тоны Кнопок 1 — Сигнал	2 — Щелчок3 — Звук вы-ключен	04 Громкость сигнала 1 - 4
05 Термощуп Действие 1 — Звуковой сигнал и пре-кращение ра-боты2 — Звуковой сигнал	06 Таймер прямого отче-та	Вкл / Выкл
07 Освещение Вкл / Выкл 08 Быстрый прогрев Вкл / Выкл
09 Напоминание О Чистке Вкл / Выкл 10 Деморежим Код запуска: 2468
11 Версия ПО (программного обеспечения)	Проверьте 12 Заводские Установки Да/Нет

16. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте

вместе с бытовыми отходами бытовую технику, помеченную символом ✗ Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

• Температурни сензор

Корак 1 Уклоните сав прибор и носаче решетки из rerне.

Корак 2

Корак 2 Окрените командно дугме да бисте подесили температуру.

Подесите температуру.

9.2 Температурни сензор

Температурни сензор – мери температуру унутар хране.

Корак 3 Поставите: Температурни сензор.

Месо, живина и риба Касерола

решеткаста полица 220 2 10 - 15

Флеке очистите благим детерцентом.

Корак 2 Очистите стаклени поклопац.

Проблем Проверите...

14. ЕНЕРГЕТСКА ЕФИКАСНОСТ

15. СТРУКТУРА МЕНИЈА

15.1 Мени

Корак 1 Корак 2 Корак 3 Корак 4 Корак 5

Крок 1 Крок 2 Крок 3 Крок 4

Крок 1 Крок 2 Крок 3 Крок 4

Крок 3 Уставте: Термощуп.

12. ДОГЛЯД ТА ЧИСТКА

ПОПЕРЕДЖЕННЯ!

Крок 1 Крок 2 Крок 3

Крок 1 Крок 2 Крок 3 Крок 4 Крок 5
