KODDP77H - Elektriahi ELECTROLUX - Tasuta kasutusjuhend

Kaubamärk	Electrolux
Mudel	KODDP77H
Toote tüüp	Sisseehitatav elektriahi
Maht	72 liitrit
Mõõtmed (K x L x S)	594 x 595 x 569 mm (ees) ; 576 x 559 x 569 mm (taga)
Sisseehitatav sügavus	548 mm
Kaal	32,5 kg
Toiteallikas	230 V ~ 50 Hz
Maksimaalne võimsus	3 680 W (vastavalt kaablile 3x1.5 mm²)
Energiaklass	A+
Energiatarbimine (tavarežiim)	0,93 kWh/tsükkel
Energiatarbimine (pöördõhuga)	0,69 kWh/tsükkel
Küpsetusrežiimid	Pöördõhk, Ülemine/alumine küte, SteamBake, Pizza, Alumine küte, Külmutatud toidud, Niiske pöördõhk, Grill, Turbo grill
Erifunktsioonid	Abistav küpsetus (programmidega), Küpsetusandur, Taimer, Viitkäivitus, Kiire eelsoojendus, Pürolüüsiga puhastus (3 taset)
Restitasemete arv	5 taset (eemaldatavad riiulitoed)
Valgustus	Halogeenlamp (300 °C), energiaklass G
Ohutus	Lastekaitse (lukustus), Automaatväljalülitus, Jahutusventilaator, Pürolüüsi ajal lukustatav uks
Puhastus	Pürolüüs (C1: 1 tund, C2: 1 h 30 min, C3: 2 h 30 min), Soovitatav puhastus, Eemaldatav kambrialune kandik
Kaasas olevad tarvikud	Metallrest, Küpsetusplaat, Praadimisnõu, Küpsetusandur
Lisavõimalused	Teleskoopsiinid (saadaval eraldi)
Toitekaabli pikkus	150 cm
Üldine teave	Allalaaditav juhend, rakendus My Electrolux Kitchen, veebitugi

Korduma kippuvad küsimused - KODDP77H ELECTROLUX

Kuidas seada kella Electrolux KODDP77H ahjus?

Minge menüüsse, keerates küpsetusrežiimide nuppu Menüü asendisse, seejärel valige Seaded ja Praegune kellaaeg. Seadke kellaaeg juhtnupu abil ja vajutage kinnitamiseks OK.

Mida teha, kui ahi ei kuumene?

Kontrollige, et seade on korralikult ühendatud, kaitse pole välja löönud, uks on tihedalt suletud ja automaatne väljalülitus pole aktiveeritud. Veenduge ka, et lukustus on välja lülitatud. Kui probleem püsib, võtke ühendust volitatud teenindusega.

Kuidas kasutada pürolüüsiga puhastusfunktsiooni?

Eemaldage kõik tarvikud ja toidujäägid. Avage menüü, valige Puhastus, seejärel valige programm: C1 (1 tund), C2 (1 h 30 min) või C3 (2 h 30 min). Vajutage OK käivitamiseks. Uks lukustub automaatselt. Kui see on lõppenud, laske jahtuda ja pühkige tuhk pehme lapiga.

Kas saan selle ahjuga kasutada aurufunktsiooni?

Jah, tänu funktsioonidele SteamBake ja Aurutamine. Täitke kambrialune kandik 250 ml kraaniveega, valige aururežiim, reguleerige temperatuur ja eelsoojendage 10 minutit enne toidu sissepanekut. Tähelepanu: ärge täitke kandikut, kui ahi on kuum.

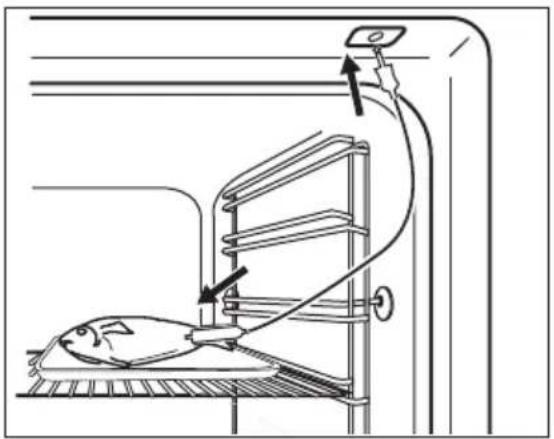

Kuidas paigaldada küpsetusandur?

Sisestage küpsetusanduri ots toidu kõige paksema osa keskele (liha, linnuliha, kala). Ühendage pistik ahju ees olevasse pesasse. Seadke soovitud sisetemperatuur, vajutades pärast anduri valimist OK. Kui temperatuur on saavutatud, kostab helisignaal.

Mida tähendab veakood Err C2 ekraanil?

Kood Err C2 näitab, et küpsetusanduri pistik on küpsetamise ajal pesast eemaldatud. Sisestage see täielikult tagasi ja vajadusel käivitage küpsetus uuesti.

Kuidas selle ahjuga energiat säästa?

Kasutage Niiske pöördõhk funktsiooni tarbimise vähendamiseks. Ärge eelsoojendage asjatult, kasutage jääksoojust, lülitades ahju välja 3–10 minutit enne küpsetuse lõppu. Hoidke uks suletuna ja lülitage valgustus välja, kui seda ei kasuta.

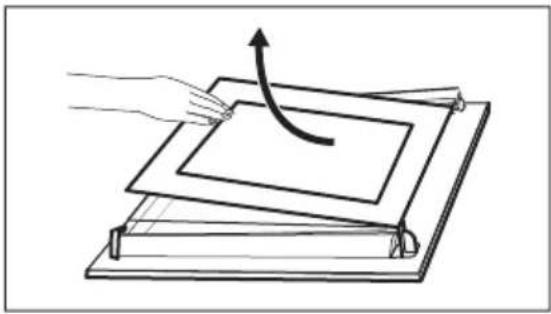

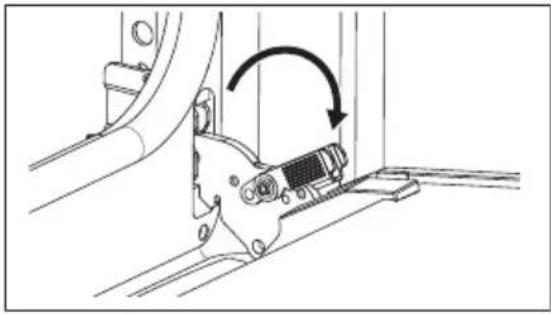

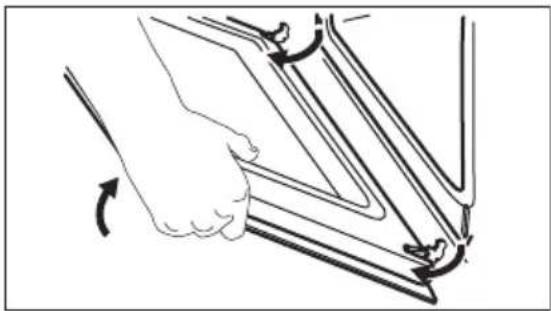

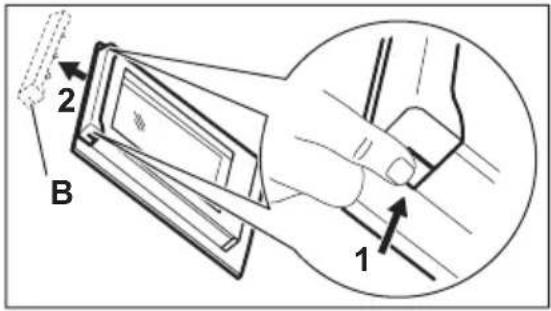

Kuidas eemaldada uks puhastamiseks?

Avage uks täielikult, tõstke hinge lukustid kuni klõpsuni, seejärel sulgege uks pooleldi. Tõstke ja tõmmake uks eemaldamiseks. Klaaside juurde pääsemiseks eemaldage trim, lükates seda sissepoole, seejärel vabastage klaaspaneelid ükshaaval. Puhastage seebiveega, ärge pange nõudepesumasinasse.

Kuidas vahetada ahju pirn?

Lülitage ahi välja ja ühendage see vooluvõrgust lahti. Keerake klaasist hajuti eemaldamiseks lahti. Asendage pirn halogeenlambiga, mis talub 300 °C. Hoidke seda lapiga, et vältida rasvajääke. Pange hajuti tagasi ja ühendage seade uuesti.

Millised tarvikud on ahjuga kaasas?

Ahjuga on kaasas metallrest, küpsetusplaat, praadimisnõu ja küpsetusandur. Teleskoopsiinid on saadaval eraldi.

KASUTUSJUHEND KODDP77H ELECTROLUX

Tere tulemast Electroluxi kasutajate hulka! Aitäh, et valisite meie seadme.

Jätkusuutlikkuse huvides vähendame paberkandjal materjalide osakaalu ja pakume kasutusjuhendeid veebis. Oma kasutusjuhendi leiate aadressilt electrolux.com/manuals

Nõuandeid, brošüüre, tõrkeotsingu, teavet teeninduse ja parandusvõimaluste kohta leiate aadressilt electrolux.com/support

Täiendavate retseptide, näpunäidete ja törkeotsingu juhendi saamiseks laadige alla rakendus My Electrolux Kitchen.

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....156
2. OHUTUSJUHISED....158
3. PAIGALDAMINE.... 161
4. TOOTE KIRJELDUS.... 163
5. JUHTPANEEL....163
6. ENNE ESIMEST KASUTAMIST....164
7. IGAPÄEVANE KASUTAMINE....165
8. KELLA FUNKTSIOONID....170
9. TARVIKUTE KASUTAMINE....172
10. LISAFUNKTSIOONID.... 173
11. VIHJEID JA NÄPUNÄITEID.... 174
12. PUHASTUS JA HOOLDUS....177
13. VEAOTSING.... 182
14. ENERGIATÕHUSUS....183
15. MENÜÜ STRUKTUUR.... 184
16. JÄÄTMEKÄITLUS.... 185

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

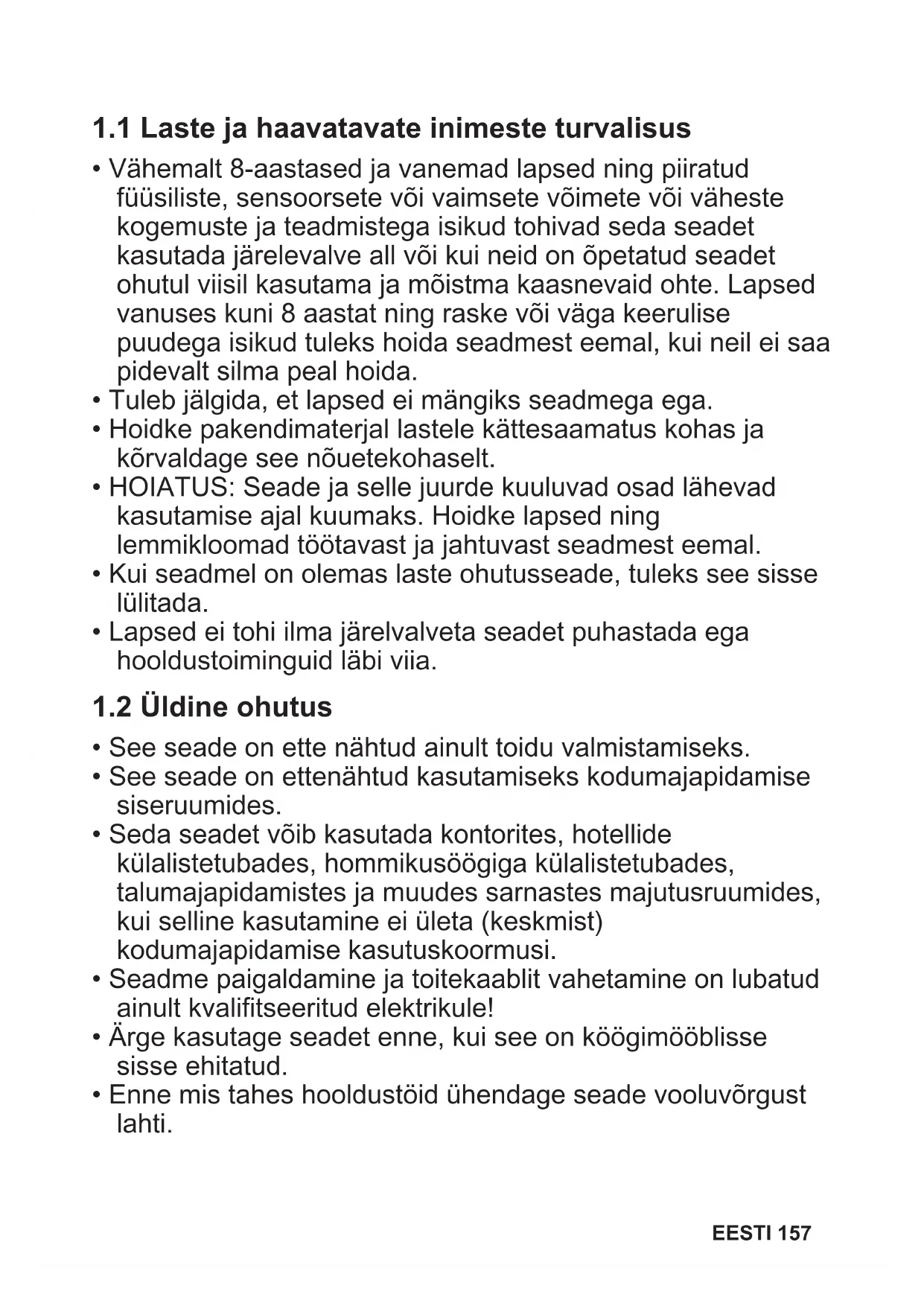

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Tuleb jälgida, et lapsed ei mängiks seadmega ega.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Seadme paigaldamine ja toitekaablit vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.

• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

• Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
  • HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.
  • HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.

• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.

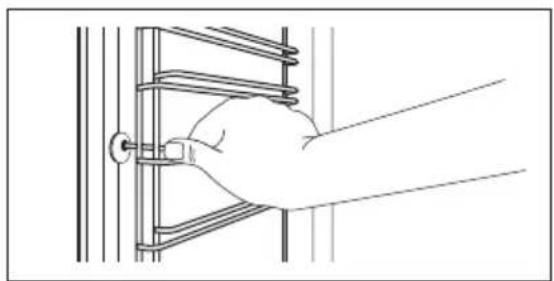

• Ahjuriiuli tugede eemaldamiseks tömmake esmalt riiulitoe esiots ja seejärel tagumine ots külgseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
• Årge kasutage seadme puhastamiseks aurupuhastit.
• Ärge kasutage klaasukse puhastamiseks abrasiivpuhastusvahendid või teravad metallkaabitsad, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.
• Enne pürolüütilist puhastamist eemaldage seadme sisemusest köik tarvikud ja üleliigsed setted/väljavalgunud vedelik.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage köik pakkematerjalid.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tömmake seadet käepidemest.

• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.

• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne körgus 590 (600) mm (tööpinna all asuva kapi minimaalne körgus)

Kapi laius 560 mm

Kapi sügavus 550 (550) mm

Seadme esiosa körgus 594 mm

Seadme tagaosa kõrgus 576 mm
Seadme esiosa laius 595 mm
Seadme tagaosa laius 559 mm
Seadme sügavus 569 mm
Sisseehitatud seadme sü-gavus	548 mm
Sügavus avatud uksega 1022 mm
Ventilatsiooniava minimaal-ne suurus. Ava asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa-rempoolses nurgas	1500 mm
Kinnituskruvid 4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
  • Seade peab olema maandatud.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse.
• Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.

• Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid.
• Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.
• Enne toitejuhtme pistikusse sisestamist sulgege korralikult seadme uks.
• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvõimsus (W) Kaabli ristlõige (mm²)

max 1380 3x0.75

max 2300 3x1

max 3680 3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui pruun faasijuhe ja sinine neutraaljuhe.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi.
• Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.

• Deaktiveerige seade iga kord pärast kasutamist.

• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum öhk vöib vabaneda.

• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Årge avaldage avatud uksele survet.
• Ärge kasutage seadet töö- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Årge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Årge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

- Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:

– ärge pange ahjunõusid ega muid esemeid otse seadme põhjale.
– ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
– ärge pange vett vahetult kuuma seadmesse.
– ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.
- olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.

• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.
• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.
• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral vöib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka pörandat. Ärge sulgege paneeli vöi ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti.
• Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimisšvamme, lahusteid ega metallist esemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

2.5 Pürolüüspuhastamine

HOIATUS!

Pürolüütilise režiimiga kaasneb vigastusoht / tuleoht / keemiliste heitmete (aurud) eraldumine.

- Enne pürolüüspuhastamise ja esmase eelsoojenduse tegemist eemaldage ahju öönsusest:

– mis tahes toidujäätmed, öli- või rasvajäägid/-setted.
– kõik eemaldatavad osad (sealhulgas ahjurestid, külgsiinid jm seadme juurde kuuluvad esemed), eriti aga teflonpannid, potid, plaadid, söögiriistad jne.

- Lugege hoolikalt köiki pürolüütilise puhastamise juhiseid.

- Hoidke lapsed pürolüütilise puhastamise ajal seadmest eemal. Seade läheb väga kuumaks ja selle tagumistest jahutusavadest eraldub kuuma öhku.

- Pürolüüspuhastamine toimub körgel temperatuuril ja selle toimingu käigus võivad toiduvalmistamisjääkidest ja kasutatud materjalidest eralduda aurud,

mistõttu on kasutajatel soovitatav teha järgmist:

• tagage pürolüüspuhastamise ajal ja pärast seda hea ventilatsioon.
  – tagama esialgse eelkuumutuse ajal ja pärast seda hea ventilatsiooni.

• Ärge pritsige ega juhtige ahjuuksele vett pürolüütilise puhastamise ajal ja pärast seda, et vältida klaaspaneelide kahjustamist.

• Pürolüütilistest ahjudest/toiduvalmistamisjääkidest eralduvad aurudei ole inimestele ohtlikud, kaasa arvatud lastele ega krooniliste haigustega isikutele.
• Pürolüüspuhastamise ja esmase eelkuumutuse ajal ja pärast seda hoidke väiksed lemmikloomad seadmest eemal. Väikesed lemmikloomad (eriti linnud ja roomajad) võivad olla temperatuuri muutuste ja eralduvate aurude suhtes väga tundlikud.
• Teflonkattega potid, pannid, küpsetusplaadid või muud köögiriistad võivad pürolüüspuhastuse ajal kasutatava kõrge temperatuuri tõttu kahjustuda; samuti võib neist selle käigus eralduda kahjulikke aure.

2.6 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.
• Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.7 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.8 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Küpsetusnõudele, koogivormidele, praadidele.

- Küpsetusplaat

Kookide ja küpsiste jaoks.

- Grill-/küpsetuspann

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

1 Juhtpaneel
2 Küpsetusrežiimide nupp

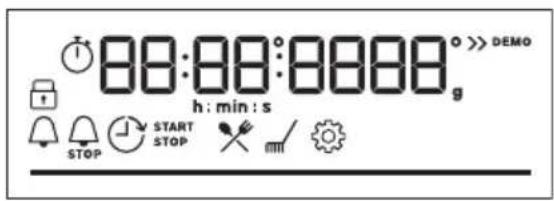

3 Ekraan
4 Juhtnupp
5 Kuumutuselement
6 Toidutermomeetri pesa
7 Lamp
8 Ventilaator
9 Veesüvend
10 Riiulitugi, eemaldatav
11 Riiuli asendid

- Toidusensor

Toidu küpsemisastme möötmiseks.

- Teleskoopsiinid

Teleskoopsiinid võimaldavad reste hõlpsamalt sisestada ja eemaldada.

5. JUHTPANEEL

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Juhtpaneeli ülevaade

				OK
Taimer	Kiirkuumu-tus	Siseval-gustus	Toidutermo-meeter	Kinnitage sea-ded	Vajutage Pöörake nuppu
Valige küpsetusrežiim, et seade sisse lülitada.

Keerake küpsetusrežiimide nupp väljas-asendisse, et seade välja lülitada.

5.3 Ekraan

88:00:00008g h : min : s STOP START STOP DEMO

Ekraan koos peamiste funktsioonidega.

Ekraani indikaatorid

Põhiindikaatorid
			[A2SC]	[03Y2]
Lukk	Juhendatud küpsetami-ne	Puhastamine	Seaded	Kiirkuumutus
Taimeri indikaatorid
[CD8S]	[YTTD]
Minutilugeja	Lõpp	Viivitusaeg		Uptimer
Edenemisriba – temperatuuri või aja jaoks. Kui seade saavutab seatud temperatuuri, on riba täie-likult punane.
Auruküpsetuse indikaator
Toidusensor indikaator

6. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Esmane puhastamine

Enne esimest kasutuskorda puhastage tühi seade ja seadke aeg:

0:00

Seadke kellaaeg. Vajutage nuppu

6.2 Algne eelkuumutamine

Enne esmakordset kasutamist eelkuumutage tühja ahju.

1. samm Eemaldage ahjust köik tarvikud ja eemaldatavad restitoed.

2. samm

Seadke maksimumtemperatuur funktsioonile: Laske ahjul 1 h töötada.

1. samm

Seadke maksimumtemperatuur funktsioonile: Laske ahjul 15 min töötada.

Eelkuumutuse ajal võib ahjust tulla lõhna ja suitsu. Veenduge, et ruum on hästi ventileeritud.

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas seadistada: Küpsetusrežiimid

1. samm Keerake küpsetusfunktsioonide nuppu ja valige küpsetusfunktsioon.

2. samm Temperatuuri seadmiseks keerake juhtnuppu.

– funktsiooni sisse lülitamiseks vajutage ja hoidke: Kiirkuumutus. See on saadaval ainult ahju möne funktöniga.

Auruküpsetus

Veenduge, et ahi on jahtunud.

Kallake ahjuõõnsuse süvendisse kraanivett.

Seadke aurukuu-mutuse funktsioon.

Niiskuse tekitamiseks eelkuumutage tühja ah- ju 10 minutit. Pange toit ahju.

Ahjuõõnsuse süvendi maksimaalne maht on 250 ml. Küpsetamise ajal või siis, kui ahi on veel kuum, ei tohi ahjuõõnsuse süvendisse vett valada.

Kui auruküpsetus lõpeb:

Kui auruküpsetus lõpeb:
Keerake küpsetusrežiimide nupp väljas-asendisse, et ahi välja lülitada.	Avage ettevaatlikult uks. Eralduv aur võib põhjustada nahapõletust.	Veenduge, et ahi on jahtunud. Ee-maldage ahjuõõnsuse süvendist sinna jäänud vesi.

Küpsetusrežiim Kasutamine
	Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks. Seadke ahju temperatuur 20 - 40 °C madalamaks kui funktsiooniga Ülemine + alumine kuumutus.
Pöördõhk
	Ühel ahjutasandil küpsetamiseks ja röstimiseks.
Ülemine + alumine kuumutus
	Niiskuse lisamiseks küpsetamise ajal. Öige värvi ja krõbeda kooriku saavutamiseks. Toidu soojendamisel mahlasuse lisamiseks. Puu- ja köögiviljade säilitamiseks.
SteamBake
	Pitsa küpsetamiseks. Intensiivseks pruunistamiseks ja krõbeda põhja saavutamiseks.
Pitsa funktsioon
	Krõbeda põhjaga kookide küpsetamiseks ja toidu hoidistamiseks.
Alumine kuumutus
	Kiirtoidu (nt friikartulite, kartuliviilude, kevadrullide) krõbestamiseks.
Külmutatud toiduained
	Funktsioon küpsetamise ajal energia säästmiseks. Selle funktsiooni kasutamisel võib ahju sisemine temperatuur erineda valitud temperatuurist. Kasutatakse jääkkuumust. Kuumutusvõimsus võib väheneda. Lisateavet leiate jaotisest "lgapäevane kasutamine", Märkused: Niiske küpsetus pöördõhuga.
Niiske küpsetus pöördõhuga
	Öhemate toidupalade grillimiseks ja leiva röstimiseks.
Grill
	Suurte kondiga liha- või linnulihatükkide röstimiseks ühel ahjutasandil. Gratineerimiseks ja pruunistamiseks.
Turbogrill
[H2cc]	Menüüsse sisenemiseks: Juhendatud küpsetamine, Puhastamine, Seaded.
Menüü

7.3 Märkused: Niiske küpsetus pöördöhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks (vastavalt EU 65/2014 ja EU 66/2014). Testid vastavalt standardile:

IEC/EN 60350-1

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni

katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Kasutades seda funktsiooni, lülitub lamp 30 sekundi pärast automaatselt välja.

Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7.4 Kuidas seadistada: Juhendatud küpsetamine

Iga selles alammenüüs oleva toidu juurde kuulub soovituslik funktsioon ja temperatuur. Kasutage seda funktsiooni toidu kiireks valmistamiseks vaikesätetega. Saate reguleerida aega ja temperatuuri küpsetamise ajal.

Mõningate roogade puhul võite valmistami-seks kasutada ka järgmisi funktsioone.		Toidu küpsetamiskraad:
• Toidusensor • Väheküps		• Keskmine• Täisküps
1. samm 2. samm 3. samm 4. samm
		[WABT]5
Sisenege menüüsse. Valige Juhendatud küpse-tamine. Vajutage OK		Valige toit. Vajutage nup-pu OK	Sisestage toit ahju. Kinni-tage sätted.

7.5 Juhendatud küpsetamine

Selgitus
	Toidusensor saadaval. Asetage Toidusensor toidu köige paksemasse ossa.Seade lülitub välja, kui seatud Toidusensor temperatuur on saavutatud.
	Vee kogus aurufunktsiooni jaoks.

Selgitus
	Enne küpsetamist eelkuumutage seadet.
	Riiuli tasand.

Ekraanil kuvatakse P ja toidu number, mida saate tabelist kontrollida.

Toit Kaal Riiuli tasand/tarvik
1	Rostbiif, väheküps	1 - 1.5 kg; 4 – 5 cm paksused tükid	küpsetusplaatPraadige liha paar minutit kuumal pannil. Sisestage seadmesse.
2	Rostbiif, poolküps
3	Rostbiif, täisküps
4	Steik, poolküps 180 - 220 g tükid; 3 cm paksused viilud	8 toidu röstimine traatrestilPraadige liha paar minutit kuumal pannil. Sisestage seadmesse.
5	Veiseliha rostbiif / hautatud veiseliha (ribiliha, sisetükk, läbi-kasvanud)	1.5 - 2 kg	toidu röstimine traatrestilPraadige liha paar minutit kuumal pannil. Lisage vedelikku. Sisestage seadmesse.
6	Rostbiif, väheküps(aeglane küpsetamine)	1 - 1.5 kg; 4 – 5 cm paksused tükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsalt soola ja värsket jahvatatud pipart. Praadige liha paar minutit kuumal pannil. Sisestage seadmesse.
7	Rostbiif, poolküps(aeglane küpsetamine)
8	Rostbiif, täisküps(aeglane küpsetamine)
9	Filee, väheküps LTC*(aeglane küpsetamine)	0,5 – 1,5 kg; 5 – 6 cm paksused tükid	küpsetusplaatKasutage oma lemmikvürtse või lihtsalt soola ja värsket jahvatatud pipart. Praadige liha paar minutit kuumal pannil. Sisestage seadmesse.
10	Filee, poolküps (aeglane küpsetamine)
11	Filee, täisküps (aeglane küpsetamine)
12	Röstitud vasikaliha(nt abatükk)	0.8 - 1.5 kg; 4 cm paksused tükid	toidu röstimine traatrestilKasutage oma lemmikvürtse. Lisage vedelikku. Röstpraad, kaetud.
13	Röstitud seakael või abatükk	1.5 - 2 kg	toidu röstimine traatrestilPöörake liha poole küpsetusaja möödudes.
14	Rebitud sealihaa (aeglane toiduvalmistamine)	1.5 - 2 kg	küpsetusplaatKasutage oma lemmikvürtse. Pöörake liha poole küpsetusaja möödudes, et saavutada ühtlane pruunistumine.
15	Seljatükk, värske 1 - 1.5 kg; 5 – 6 cm paksused tükid	toidu röstimine traatrestilKasutage oma lemmikvürtse.
16	Searibid 2 - 3 kg; kasutagetooreid, 2 – 3 cm paksuseid searibisid	3; ahjupannLisage vedelikku, et katta nõu põhi. Pöörake liha poole küpsetusaja möödudes.
17	Tallekoot, luudega 1.5 - 2 kg; 7 –9 cm paksused tükid	toidu röstimine küpsetusplaadilLisage vedelikku. Pöörake liha poole küpsetusaja möödu- des.

Toit Kaal Riiuli tasand/tarvik
18	Kana, terve 1 - 1.5 kg; värsked	1 ml; vormiroog küpsetusplaadilKasutage oma lemmikvürtse. Pöörake kana poole küpsetusaja möödudes, et saavutada ühtlane pruunistumine.
19	Pool kana 0.5 - 0.8 kg	[CG6] psetusplaatKasutage oma lemmikvürtse.
20	Kanarind 180 - 200 g tükid	ormiroog traatrestilKasutage oma lemmikvürtse. Praadige liha paar minutit kuumal pannil.
21	Kanakoivad, värsked -	psetusplaatKui marineerisite köigepealt kanakoivad, seadke temperatuur madalamaks ja küpsetage neid kauem.
22	Part, terve 2 - 3 kg	du röstimine traatrestilKasutage oma lemmikvürtse. Pange liha röstimispannile. Pöörake parti poole küpsetusaja möödudes.
23	Hani, terve 4 - 5 kg	jupannKasutage oma lemmikvürtse. Pange liha sügavale küpsetusplaadile. Pöörake hane poole küpsetusaja möödudes.
24	Pikkpoiss 1 kg	iatrestKasutage oma lemmikvürtse.
25	Terve kala, grillitud 0.5 - 1 kg kala koh-ta	psetusplaatTäitke kala võiga ning kasuta oma lemmikvürtse ja -ürte.
26	Kalafilee -	niroog traatrestilKasutage oma lemmikvürtse.
27	Juustukook -	m lahtikäiv metallvorm traatrestil
28	Öunakook -	100 - 150 ml; küpsetusplaat
29	Öunakook -	vorm traatrestil
30	Öunapirukas -	100 - 150 ml; 22 cm koogivorm traatrestil
31	Brownie-koogid 2 kg tainast	jann
32	Šokolaadimuffinid -	100 - 150; muffinialis traatrestil
33	Pätsikook -	jann traatrestil
34	Küpsetatud kartulid 1 kg	etusplaatPange terved koorimata kartulid küpsetusplaadile.
35	Viilud 1 kg	etuspaberiga vooderdatud küpsetusplaatKasutage oma lemmikvürtse. Löigake kartulid tükkideks.

Toit Kaal Riiuli tasand/tarvik
36	Grillitud köögiviljase-gu	1 - 1.5 kg	3; küpsetuspaberiga vooderdatud küpsetusplaat Kasutage oma lemmikvürtse. Löigake köögiviljad tükki-deks.
37	Kroketid, külmutatud 0.5 kg		3; küpsetusplaat
38	Kartulipallikesed, külmutatud	0.75 kg	3; küpsetusplaat
39	Liha/(köögivilja) la-sanje kuivade pasta-lehtedega	1 - 1.5 kg	2; vormiroog traatrestil
40	Kartuligratään (toored kartulid)	1 - 1.5 kg	1; vormiroog traatrestilPöörake toitu poole küpsetusaja möödudes.
41	Värske pitsa, öhuke	-	10ml; küpsetuspaberiga vooderdatud küpsetusplaat
42	Värske pitsa, paks	-	2; küpsetusplaat vooderdatud küpsetuspaberiga
43	Quiche -		2; küpsetusvorm traatrestil
44	Baguette/ciabatta/sai 0.8 kg		15ml; küpsetuspaberiga vooderdatud küpsetusplaatSaia küpsetamiseks on vaja rohkem aega.
45	Täisteraleib/rukkileib/ täisteraline must leib leivapannil	1 kg	15ml; küpsetuspaberiga vooderdatud liküpsetusplaat/ traatrest

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kella funktsioon Kasutamine
[GW6A]	Kui taimer jõuab nulli, kõlab signaal.
Minutilugeja
	Kui taimer jõuab nulli, kõlab signaal ja küpsetusrežiim lõpetab töö.
Küpsetusaeg
	Algusaja ja/või küpsetusaja lõpu edasilükkamiseks.
Viivitusaeg
	Maksimumaeg on 23 h 59 min. See funktsioon ei mõjuta ahju tööd.
Uptimer	Uptimer sisse ja välja lülitamiseks valige: Menüü, Seaded.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaaeg
1. samm 2. samm 3. samm
Kellaaja muutmiseks sisenege menüüsse ja valige Sätted, Kellaaeg.	Seadke kell.	Vajutage: OK

Kuidas seadistada: Minutilugeja

1. samm		2. samm 3. samm
	Näidikul kuvatak-se:0:00[4C70]
Vajutage:		SeadkeMinutilugeja	Vajutage: OK
i Taimer alustab kohe pöördloendust.

Kuidas seadistada: Küpsetusaeg

1. samm 2. samm		Näidikul kuvatak-se:0:00STOP	3. samm 4. samm
Valige küpsetusrežiim ja seadke tempera-tuur.	Vajutage korduvalt:		Seadke küpsetus-aeg.	Vajutage: OK

Kuidas seadistada: Viivitusaeg

1. samm 2. samm		Ekraanil kuvatakse: kellaaeg START	3. samm 4. samm		Näidikul ku-vatakse: STOPP	5. samm 6. samm
Seadke küpsetus-režiim.	Vajutage kor-duvalt:		Seadke al-gusaeg.	Vajutage: OK.		Seadke lõppaeg.	Vajutage: OK.
iTaimer alustab kindlal algusajal põördloendust.

9. TARVIKUTE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

9.1 Tarvikute sisestamine

Väike ülaosas asuv sälk suurendab turvalisust. Sälgud kujutavad endast ka

libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjunõude restilt mahalibisemist.

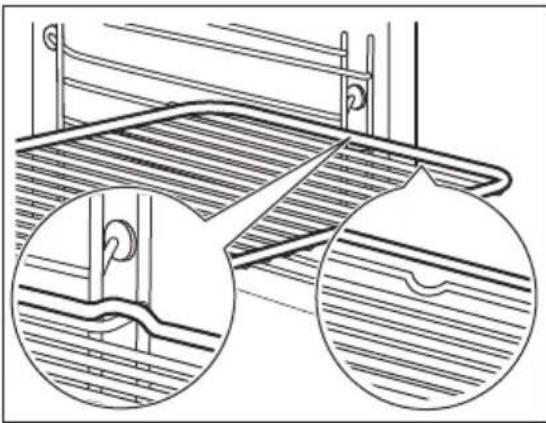

Traatrest:

Lükake rest ahjuriuli toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.

Lükake ahjurest riiuliraami juhtsoonte vahele.

Toidusensor – mõõdab toidu sisetemperatuuri.

Toiduained peaksid olema toatem-peratuuril.

– mitte kasutada vedelate toitu-de puhul.

– küpsetamise ajal peab see olema toidusees.

Kuidas kasutada: Toidusensor

1. samm Lülitage ahi sisse.
2. samm Seadke küpsetusrežiim ja ahju temperatuur, kui see on vajalik.
3. samm Sisestamine: Toidusensor.

Liha, linnuliha ja kala Vormiroog

Suruge ots Toidusensor liha- või kalatüki keskossa, kõige paksemasse kohta. Veenduge, et vähemalt 3/4 Toidusensor on sisestatud valmistatava roa sisse.

Suruge ots Toidusensor täpselt vormiroa keskossa. Toidusensor peaks küpsemise ajal püsima ühes kohas pai-gal. Kasutage selleks mõnda tahkemat koostisainet. Kasutage küpsetusvormi serva silikoonist käepideme toeta-miseks Toidusensor. Ots Toidusensor ei tohiks puutuda vastu küpsetusvormi põhja.

1. samm Ühendage pistik Toidusensor ahju esiosas olevasse pistikupessa. Näidiku kuvatakse praegune temperatuur: Toidusensor.
2. samm – vajutage, et seada sensori isetemperatuur.
3. samm OK – vajutage kinnitamiseks. Kui toit saavutab seatud temperatuuri, kostab helisignaal. Võite toiduvalmistamise lõpetada või seda jätkata, et veenduda toidu valmimises.
4. samm Eemaldage Toidusensor pistik pistikupesast ja tõstke toit ahjust välja.

HOIATUS!

Olge ettevaatlik, kuna Toidusensor muutub kuumaks. Olge ettevaatlik, kui sel- le välja võtate ja toidu seest eemaldate.

10. LISAFUNKTSIOONID

10.1 Lukk

See funktsioon hoiab ära seadmefunktsiooni tahtmatu muutmise.

Lülitage see sisse, kui seade töötab – seatud küpsetamine jätkub, juhtpaneel on lukustatud. Lülitage see sisse, kui seade on väljas – seda ei saa sisse lülitada, juhtpaneel on lukustatud.

See funktsioon hoiab ära seadmefunktsiooni tahtmatu muutmise.

OK – funktsiooni sisse lülitami- seks vajutage ja hoidke. Kostab signaal.

OK – funktsiooni välja lülitamiseks vajutage ja hoidke.

3 x 📁 vilgub, kui lukustus on sisse lülitatud.

10.2 Automaatne väljalülitus

Turvakaalutlustel lülitub seade möne aja pärast välja, kui küpsetusrežiim töötab ja te ühtegi sätet ei muuda.

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 - maksimum 3

Automaatne väljalülitus ei tööta funktsioonidega: Sisevalgustus, Toidusensor, Viivitusaeg.

10.3 Jahutusventilaator

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

11. VIHJEID JA NÄPUNÄITEID

11.1 Soovitused söögivalmistamiseks

i

Tabelites esitatud temperatuurid ja küpsetusajad on ainult soovituslikud. Need sõltuvad retseptist ning kasutatava tooraine kvaliteedist ja kogusest.

Teie uus seade võib küpsetada erinevalt kui teie varasem seade. Alltoodud tabelitest leiate igat tüüpi toitude temperatuuri ja valmistamisaja soovitatavad sätted ja asukohad plaatidel.

Kui te ei leia mõne retsepti jaoks täpseid seadeid, kasutage sarnaste toitude omi.

11.2 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

		(°C) (min)
Magusad rullid, 16 tükki	küpsetusplaat või rasvapann 180 2 20 - 30
Rullid, 9 tükki küpsetusplaat või rasvapann 180 2 30 - 40
Pitsa, külmutatud, 0,35 kg	ahjurest 220 2 10 - 15
Rullbiskviit küpsetusplaat või rasvapann 170 2 25 - 35
Šokolaadikook küpsetusplaat või rasvapann 175 3 25 - 30
Suflee, 6 tükki keraamilised ahjuvormid traa- trestil		200 3 25 - 30
Biskviittaignast põhi pirukavorm traatrestil 180 2 15 - 25
Victoria võileib ahjuvorm ahjurestil 170 2 40 - 50
Pošeeritud kala, 0,3 kg	küpsetusplaat või rasvapann 180 3 20 - 25
Terve kala, 0,2 kg küpsetusplaat või rasvapann 180 3 25 - 35
Kalafilee, 0,3 kg pitsaplaat traatrestil 180 3 25 - 30
Pošeeritud liha, 0,25 kg	küpsetusplaat või rasvapann 200 3 35 - 45
Šašlõkk, 0,5 kg	küpsetusplaat või rasvapann 200 3 25 - 30
Küpsised, 16 tükki	küpsetusplaat või rasvapann 180 2 20 - 30
Makroonid, 24 tükki	küpsetusplaat või rasvapann 180 2 25 - 35
Muffinid, 12 tükki	küpsetusplaat või rasvapann 170 2 30 - 40
Soolased kondiitritoo- ted, 20 tükki	küpsetusplaat või rasvapann 180 2 25 - 30
Muretaignaküpsised, 20 tükki	küpsetusplaat või rasvapann 150 2 25 - 35
Koogikesed, 8 tükki	küpsetusplaat või rasvapann 170 2 20 - 30
Köögiviljad, pošeeri- tud, 0,4 kg	küpsetusplaat või rasvapann 180 3 35 - 45
Vegan-omlett pitsaplaat traatrestil 200 3 25 - 30
Vahemerepärased köögiviljad, 0,7 kg	küpsetusplaat või rasvapann 180 4 25 - 30

11.3 Niiske küpsetus pöördöhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tömbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Pitsapann	Küpsetusnõu	Portsjoninõu	Pirukavorm
Tume, mittepeegelduv28 cm läbimõõduga	Tume, mittepeegelduv26 cm läbimõõduga	Keraamiline8 cm läbimõõduga,5 cm kõrged	Tume, mittepeegelduv28 cm läbimõõduga

11.4 Küpsetustabelid testimisasutustele

Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

				(°C) (min)
Väikesed koogid, 20 tk plaadil	Ülemine + alu- mine kuumu- tus	Küpsetus- plaat	3 170 20 - 35 -
Väikesed koogid, 20 tk plaadil	Pöördõhk Küpsetus- plaat		3 150 - 160 20 - 35 -
Väikesed koogid, 20 tk plaadil	Pöördõhk Küpsetus- plaat		2 ja 4 150 - 160 20 - 35 -
Öunakook, 2 vormis ∅ 20 cm	Ülemine + alu- mine kuumu- tus	Traatrest 2 180 70 - 90 -
Öunakook, 2 vormis ∅ 20 cm	Pöördõhk Traatrest 2 160 70 - 90 -
Rasvatu biskviit- kook, ∅ 26 cm koo- givorm	Ülemine + alu- mine kuumu- tus	Traatrest 2 170 40 - 50 Eelkuumutage ahju 10 min.
Rasvatu biskviit- kook, ∅ 26 cm koo- givorm	Pöördõhk Traatrest 2 160 40 - 50 Eelkuumutage ahju 10 min.

		(°C) (min)
Rasvatu biskviit-kook, ∅ 26 cm koo-givorm	Pöördõhk Traatrest 2 ja 4 160 40 - 60 Eelkuumutage ahju 10		min.
Liivaküpsised	Pöördõhk Küpsetus-plaat	3 140 - 150 20 - 40 -
Liivaküpsised	Pöördõhk Küpsetus-plaat	2 ja 4 140 - 150 25 - 45 -
Liivaküpsised	Ülemine + alu-mine kuumu-tus	Küpsetus-plaat	3 140 - 150 25 - 45 -
Röstleib/-sai, 4-6 tk	Grill Traatrest 4 max 1 - 5 Eelkuumutage ahju 10		min.
Veiseliha-burger, 6 tükki, 0,6 kg	Grill Traatrest, rasvapann	4 max 20 - 30 Pange ahjurest neljan-	dale ahjutasandile ja rasvapann kolmandale tasandile. Keerake toi-tu poole küpsetusaja möödumisel.Eelkuumutage ahju 10 min.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusvahen- did

Puhastage seadme esikülge ainult mikrokiudlapi, sooja vee ning pehmetoimelise pesuvahendiga.

Metallpindadel kasutage puhastusvahendi lahust.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Igapäevane kasu- tamine

Puhastage ahi pärast igakordset kasutamist. Toidujääkide kogunemine võib kaasa tuua süt- timise.

Niiskus vöib kondenseeruda seadmesse vöi selle klaaspaneelidele. Kondenseerumise vähendamiseks laske seadmel enne küpsetamist 10 minutit töötada. Ärge jätke toitu seadmesse kauemaks seisma kui 20 minutit. Kuivatage pärast kasutamist seadme sisemus ainult mikrokiudlapiga.

Lisatarvikud

Pärast igat kasutuskorda puhastage kõik ahju tarvikud ja laske neil kuivada. Kasutage ainult mikrokiudlappi sooja vee ja õrna puhastusvahendiga. Ärge peske tarvikuid nõudepesumasinas.

Ärge puhastage mittenakkuva pinnaga tarvikuid abrasiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas puhastada: Veesüvend

Puhastage ahjuõõnsuse süvendit, et eemaldada lubjasettejäägid pärast auruküpsetust.

Kallake 250 ml vett ahju põhjas olevasse süvendisse. Kasutage max 6%-list ilma lisanditeta äädikat.

Laske 30 minuti jooksul äädikal lubjasettejäägid toatemperatuuril lahus-tada.

Puhastage ahjuõõnsus sooja vee ja lahja pesuvahendiga.

Funktsiooni seadmine: SteamBake puhastage ahju iga 5 – 10 küpsetustsükli järel.

12.3 Kuidas eemaldada: restitoed

Ahju puhastamiseks eemaldage restitoed.

1. samm Lülitage ahi välja ja oodake, kuni see on jahtunud.

2. samm Tömmake ahjuriuli tugede esiosa külgseina küljest lahti.

3. samm Tömmake ahjuresti toe tagaosa külgseina küljest lahti ja eemaldage.

4. samm Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsiinidel olevad kinnitustihtvtid peavad olema suunatud ettepoole.

12.4 Kuidas kasutada: Pürolüüspuhastamine

Puhastage ahi, kasutades Pürolüüspuhastamine.

HOIATUS!

Eksisteerib põletusoht.

ETTEVAATUST!

Kui samasse kapiossa on paigaldatud ka teisi seadmeid, ärge kasutage neid selle funktsiooniga samal ajal. See võib ahju kahjustada.

	Enne Pürolüüspuhastamine:
Lülitage ahi välja ja oodake, ku-ni see on jahtunud.	Eemaldage köik tarvikud. Puhastage ahjupõhja ja sisemist ukse-klaasi sooja vee, pehmetoimelise nõu-depesuvahendi ja pehme lapiga.

Pürolüüspuhastamine
1. samm	Sisenege menüüsse: Puhastamine
Funktsioon Kestus
C1 - Kerge puhastamine 1 h
C2 - Tavaline puhastamine 1 h 30 min
C3 - Põhjalik puhastamine 2 h 30 min
2. samm	OK – vajutage, et valida puhastusprogramm.
3. samm	OK – vajutage, et alustada puhastamist.
4. samm Pärast puhastamist keerake küpsetusrežiimide nupp väljas-asendisse.
i Kui puhastamine algab, on ahjuuks lukustatud ja tuli on kustunud.Kuni ukse avanemiseni kuvatakse ekraanil:

Kui puhastamine lõpeb:
Lülitage ahi välja ja oodake, kuni see on jahtunud.	Puhastage ahju sisemust pehme la-piga.	Eemaldage jäägid ahju põhjast.

12.5 Puhastamise meeldetuletus

Ahi tuletab teile meelde, millal seda tuleb pürolüütilise funktsiooniga puhastada:
vilgub ekraanil 5 sekundit pärast iga toiduvalmistamisseanssi.	Meeldetuletuse välja lülitamiseks sisenege Menüü ja valige Seaded, Puhastamise meeldetuletus.

12.6 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kolm klaaspaneeli. Puhastamiseks saate ukse ja seesmised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. samm Avage uks täielikult ja hoidke mölemast uksehingest kinni.
2. samm Tõstke ja tömmake sulguritest, kuni need lahti klõpsatavad.
3. samm Sulgege ahjuuks poole peale esimeses avatud asendis. Seejärel tõstke ja tömmake ust, et see oma kohalt eemaldada.
4. samm Asetage uks pehmele ja tasasele pinnale.
5. samm Vajutage ukse ülemises servas olevat ukseliistu (B) kummaltki küljelt sissepoole, et klamberkinnitus vabastada.
6. samm Eemaldamiseks tömmake ukseliistu ettepoo-le.
7. samm Hoidke kinni ukse klaaspaneelide ülemisest servast ja tömmake need ükshaaval ette-vaatlikult välja. Alustage ülemisest paneelist. Jälgige, et klaas libiseks hoidikutest täielikult välja.
8. samm Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaas-paneele nõudepesumasinas.

1. samm Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi oma kohale.

Kui uks on õigesti paigaldatud, kuulete sulgurite kinnitamisel klõpsatust.

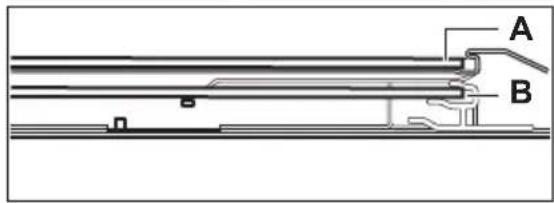

Veenduge, et asetate klaaspaneelid (A ja B) tagasi öiges järjekorras. Otsige klaaspaneeli pinnalt üles süm-bol või kiri; iga klaaspaneel on erinev, et teha lahtivõt-mine ja tagasipanek kergemaks.

Ukseliistu öigel paigaldamisel kostab klöps.

Veenduge, et kesmised klaaspaneelid on paigaldatud oma kohale õigesti.

A B

A B

12.7 Kuidas asendada: lamp

HOIATUS!

Elektrilöögi oht!

Lamp võib olla kuum.

Lülitage ahi välja. Oodake, kuni ahi on jahtunud.

Eemaldage ahi vooluvõrgust. Pange ahju põhjale riie.

Tagumine lamp

1. samm Klaaskatte eemaldamiseks keerake seda.

2. samm Puhastage klaaskate.

3. samm Asendage lamp sobiva 300 °C taluva kuumakindla lambiga.

4. samm Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variantide puhul pöörduge volitatud teeninduskeskuse poole.

Seade ei lülitu sisse või ei kuumene

Probleem Kontrollige, kas:

Ei saa seadet käivitada või kasutada. Seade on elektrivõrku õigesti ühendatud.

Seade on sisse lülitatud, kuid ei soojene. Väljalülitusautomaatika on deaktiveeritud.

Seade on sisse lülitatud, kuid ei soojene. Seadme uks on suletud.

Seade on sisse lülitatud, kuid ei soojene. Kaitse ei ole vallandunud.

Seade on sisse lülitatud, kuid ei soojene. Lukk on väljas.

Komponendid

Probleem Kontrollige, kas:

Lamp on välja lülitatud. Niiske küpsetus pöördõhuga – on sisse lülitatud.

Lamp ei tööta. Lamp on läbi põlenud.

Toidusensor ei tööta. Toidusensorpistik on täielikult pesasse lükatud.

Veakoodid

Ekraanil kuvatakse... Kontrollige, kas:

Err C2 Olete Toidusensor pistiku pesast eemaldanud.

Err C3 Seadme uks on suletud või ukselukk ei ole katki.

Err F102 Seadme uks on suletud.

0:00 Toimus elektrikatkestus. Seadke kellaaeg.

Kui ekraanil kuvatakse veakood, mida tabelis ei leidu, lülitage kaitse välja ja sisse, et seade taaskäivitada. Kui veakood ilmub uuesti, pöörduge volitatud teeninduskeskuse poole.

Puhastamine

Probleem Kontrollige, kas:

Vesi valgub ahjuõõnsuse süvendist välja. Ahjuõõnsuse süvendis on liiga palju vett.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Årge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:

Mudel (MOD.) ....

Tootenumber (PNC) ....

Seerianumber (S.N.) ....

14. ENERGIATÕHUSUS

14.1 Tooteinfo ja toote infoleht

Tarnija nimi Electrolux
Mudeli tunnus	EOD4P57H 949499868KODDP77H 949499871
Energiatõhususe indeks 81.2
Energiatõhususe klass A+
Energiatarve standardse koormusega, tavarežiim 0.93 kWh/tsükkel
Energiatarve standardse koormusega, ventilaatoriga režiim 0.69 kWh/tsükkel
Kambrite arv 1
Soojusallikas Elekter
Helitugevus 72 l
Ahju tüüp Integreeritud ahi
Mass	EOD4P57H 32.1 kg
	KODDP77H 32.5 kg

IEC/EN 60350-1 – Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed – 1. osa: Pliidid, ahjud, auruahjud ja grillid – Efektiivsuse mõõtmise meetodid.

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage.

Jälgige, et uksetihend oleks puhas ja korralikult omal kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui võimalik, ärge eelkuumutage seadet enne küpsetamist.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördöhuga

Võimalusel kasutage energia kokkuhoiukspöördõhuga küpsetusrežiime.

Jääkkuumus

Ventilaator ja valgusti jäävad sisselülitatuks. Ahju väljalülitamisel kuvatakse ekraanil jääkkuumuse näit. Seda soojust saab kasutada toidu soojashoidmiseks.

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3 –10 minutit enne küpsetusaja löppu seadme temperatuuri. Seadme sees oleva jääkkuumuse abil küpsemine jätkub.

Muude toitude soojendamiseks kasutage jääkkuumust.

Toidu soojashoidmine

Jääkkuumuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik

temperatuur. Ekraanile ilmub jääkkuumuse indikaator või temperatuurinäit.

Küpsetamine väljalülitatud valgustiga

Lülitage küpsetamise ajaks valgusti välja.

Pange see põlema ainult siis, kui vaja.

Niiske küpsetus pöördöhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

Selle funktsiooni kasutamisel lülitub lamp automaatselt 30 sekundi pärast välja. Lambi võib soovi korral sisse lülitada, kuid see vähendab eeldatavat energiakokkuhoidu.

15. MENÜÜ STRUKTUUR

15.1 Menüü

1. samm 2. samm 3. samm 4. samm 5. samm


三 – valige, et si- sestada Menüü.

Valige funktsioon Menüü struktuurist ja vajutage OK

Valige säte.

OK – sätte kinnita- miseks vajutage.

Reguleerige väärtust ja vajutage nuppu

OK.

Keerake küpsetusfunktsioonide nupp väljas-asendisse, et väljuda Menüü.

Menüü struktuur

Juhendatud küpsetamine

Puhastamine

Seaded

Seaded

01 Kellaaeg Muuda 02 Ekraani heledus 1 - 5

03 Nuputoonid 1 - Piiks

04 Helitugevus 1 - 4

2 - Klöps

3 - Heli väljas

05 Toidusensor Toiming 1 - Alarm ja

stopp

2 - Alarm

06 Uptimer Sisse/välja

Seaded

07 Sisevalgustus Sisse/välja 08 Kiirkuumutus Sisse/välja

09 Puhastamise meeldetuletus Sisse/välja 10 Demorežiim Aktiveerimiskood:

2468

11 Tarkvaraversioon Kontrollida 12 Taasta tehaseseaded Jah/ei

16. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
