Marcă	Electrolux
Model	KODDP77H
Tip de produs	Cuptor electric încorporabil
Volum	72 litri
Dimensiuni (Î x L x A)	594 x 595 x 569 mm (față) ; 576 x 559 x 569 mm (spate)
Adâncimea de încorporare	548 mm
Greutate	32,5 kg
Alimentare electrică	230 V ~ 50 Hz
Putere maximă	3 680 W (conform cablu 3x1,5 mm²)
Clasă energetică	A+
Consum energetic (convențional)	0,93 kWh/ciclu
Consum energetic (aer cald)	0,69 kWh/ciclu
Moduri de gătit	Aer cald, Încălzire Sus/Jos, SteamBake, Pizza, Încălzire inferioară, Mâncăruri congelate, Aer cald umed, Gril, Turbo gril
Funcții speciale	Gătire asistată (cu programe), Sondă de gătire, Temporizator, Pornire întârziată, Preîncălzire rapidă, Curățare prin piroliză (3 niveluri)
Număr de niveluri de grilă	5 niveluri (suporturi de grilă detașabile)
Iluminare	Bec halogen (300 °C), clasă energetică G
Siguranță	Siguranță copii (blocare), Oprire automată, Ventilator de răcire, Ușă blocabilă în timpul pirolizei
Curățare	Piroliză (C1: 1h, C2: 1h30, C3: 2h30), Curățare recomandată, Tavă de cavitate detașabilă
Accesorii incluse	Grilă metalică, Tavă de copt, Tavă de prăjit, Sondă de gătire
Opțiuni suplimentare	Șine telescopice (disponibile separat)
Lungimea cablului de alimentare	150 cm
Informații generale	Manual descărcabil, aplicația My Electrolux Kitchen, suport online

Întrebări frecvente - KODDP77H ELECTROLUX

Cum se reglează ora pe cuptorul Electrolux KODDP77H ?

Accesați meniul rotind selectorul de moduri de gătire pe Meniu, apoi selectați Configurări și Ora curentă. Reglați ora cu ajutorul butonului de comandă și apăsați pe OK pentru a confirma.

Ce fac dacă cuptorul nu se încălzește?

Verificați dacă aparatul este conectat corect, dacă siguranța nu a sărit, dacă ușa este închisă bine și dacă oprirea automată nu este activată. Asigurați-vă și că blocarea este dezactivată. Dacă problema persistă, contactați serviciul de asistență autorizat.

Cum folosesc funcția de curățare prin piroliză?

Scoateți toate accesoriile și resturile alimentare excesive. Deschideți meniul, selectați Curățare, apoi alegeți un program: C1 (1h), C2 (1h30) sau C3 (2h30). Apăsați pe OK pentru a porni. Ușa se blochează automat. După terminare, lăsați să se răcească și ștergeți cenușa cu o cârpă moale.

Pot folosi funcția de abur cu acest cuptor?

Da, datorită funcțiilor SteamBake și Gătire cu abur. Umpleți tava cavității cu 250 ml de apă de la robinet, selectați modul cu abur, setați temperatura și preîncălziți 10 minute înainte de a introduce alimentele. Atenție: nu umpleți tava când cuptorul este fierbinte.

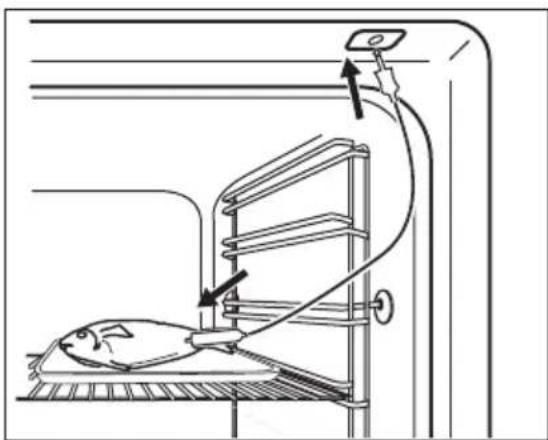

Cum instalez sonda de gătire?

Introduceți vârful sondei de gătire în centrul părții celei mai groase a alimentului (carne, pasăre, pește). Conectați ștecherul în priza din fața cuptorului. Reglați temperatura dorită la inimă apăsând pe tasta OK după ce ați selectat sonda. Un semnal sonor se aude când temperatura este atinsă.

Ce înseamnă codul de eroare Err C2 pe afișaj?

Codul Err C2 indică faptul că ștecherul sondei de gătire a fost scos din priză în timpul gătirii. Reintroduceți-l complet și reluați gătirea dacă este necesar.

Cum economisesc energie cu acest cuptor?

Folosiți funcția Aer cald umed pentru a reduce consumul. Nu preîncălziți inutil, folosiți căldura reziduală oprind cuptorul cu 3-10 minute înainte de sfârșitul gătirii. Țineți ușa închisă și stingeți iluminarea când nu o folosiți.

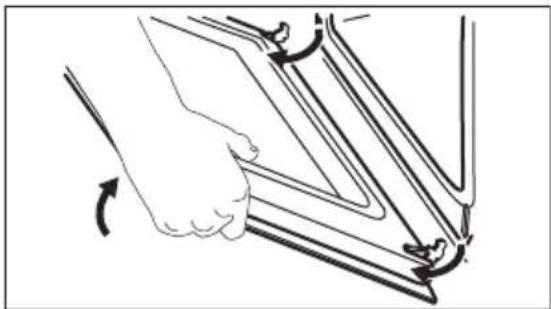

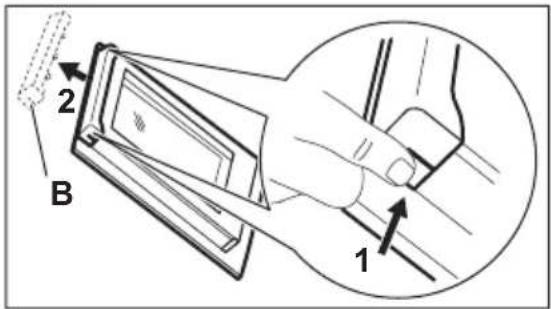

Cum scot ușa pentru a o curăța?

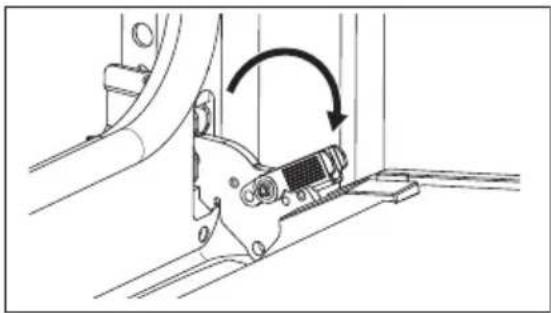

Deschideți complet ușa, ridicați zăvoarele balamalelor până la clic, apoi închideți ușa pe jumătate. Ridicați și trageți ușa pentru a o scoate. Pentru a accesa geamurile, scoateți garnitura împingând în interior, apoi deblocați panourile de sticlă unul câte unul. Curățați-le cu apă și săpun, nu le puneți în mașina de spălat vase.

Cum înlocuiesc becul cuptorului?

Opriți cuptorul și deconectați-l. Rotiți difuzorul de sticlă pentru a-l scoate. Înlocuiți becul cu un bec halogen rezistent la 300 °C. Țineți-l cu o cârpă pentru a evita reziduurile de grăsime. Montați din nou difuzorul și reconectați aparatul.

Ce accesorii sunt incluse cu cuptorul?

Cuptorul este livrat cu o grilă metalică, o tavă de copt, o tavă de prăjit și o sondă de gătire. Șinele telescopice sunt disponibile ca opțiune.

MANUAL DE UTILIZARE KODDP77H ELECTROLUX

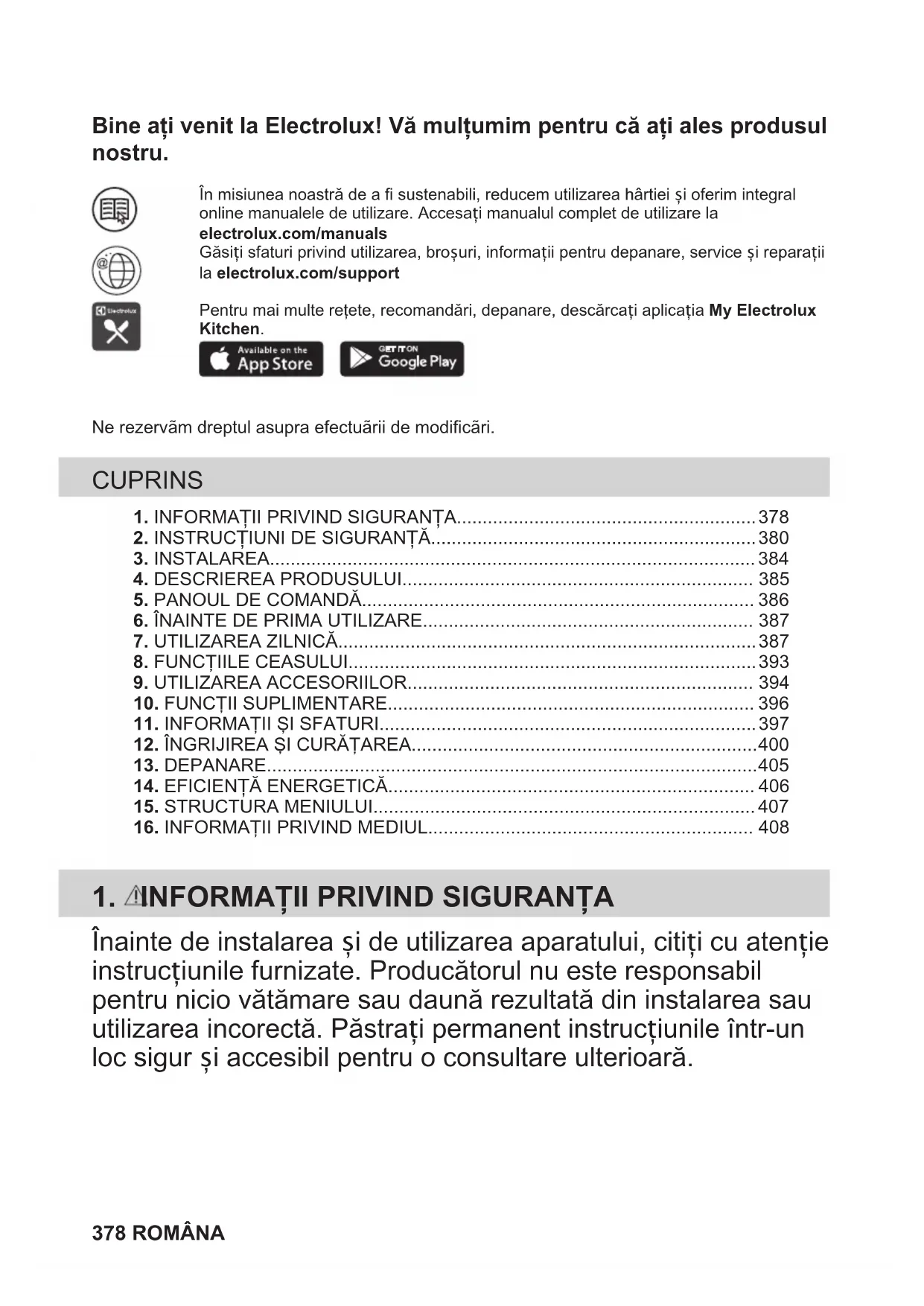

Bine ați venit la Electrolux! Vă multumim pentru că ați ales produsul nostru.

În misiunea noastră de a fi sustenabili, reducem utilizarea hârtiei și oferim integral online manualele de utilizare. Accesați manualul complet de utilizare la electrolux.com/manuals

Găsiți sfaturi privind utilizarea, broșuri, informații pentru depanare, service și reparații la electrolux.com/support

Pentru mai multe rețete, recomandări, depanare, descărcați aplicația My Electrolux Kitchen.

Ne rezervăm dreptul asupra efectuării de modificări.

CUPRINS

1. INFORMATII PRIVIND SIGURANTA....378
2. INSTRUCTIUNI DE SIGURANTĂ 380
3. INSTALAREA....384
4. DESCRIEREA PRODUSULUI.... 385

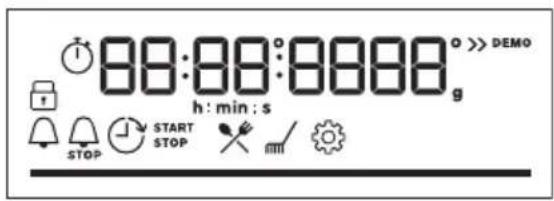

5. PANOUL DE COMANDĂ....386
6. ÎNAINTE DE PRIMA UTILIZARE.... 387
7. UTILIZAREA ZILNICĂ....387
8. FUNCTIILE CEASULUI....393
9. UTILIZAREA ACCESORIILOR.... 394
10. FUNCTII SUPLIMENTARE.... 396
11. INFORMATII ŞI SFATURI....397
12. ÎNGRIJIREA ŞI CURĂȚAREA....400
13. DEPANARE....405
14. EFICIENTĂ ENERGETICĂ 406
15. STRUCTURA MENIULUI....407
16. INFORMATII PRIVIND MEDIUL.... 408

1. INFORMATII PRIVIND SIGURANTA

Înainte de instalarea și de utilizarea aparatului, citiți cu atenție instrucțiunile furnizate. Producătorul nu este responsabil pentru nicio vătămare sau daună rezultată din instalarea sau utilizarea incorrectă. Păstrați permanent instrucțiunile într-un loc sigur și accesibil pentru o consultare ulterioară.

1.1 Siguranța copiilor și a persoanelor vulnerabile

• Acest aparat poate fi utilizat de copiii cu vârsta mai mare de 8 ani, de persoanele cu capacități fizice, senzoriale sau mentale reduse sau de persoanele ne-experimentate doar sub supraveghere sau după o scurtă instruire care să le ofere informațiile necesare despre utilizarea sigură a aparatului și să le permită să înțeleagă pericolele la care se expun. Copiii cu vârsta mai mică de 8 ani și persoanele cu dizabilități profunde și complexe nu trebuie lăsate să se apropie de aparat dacă nu sunt supravegheate permanent.
• Copiii trebuie supravegheati pentru a vă asigura că nu se joacă cu aparatul.
• Nu lăsați ambalajele la îndemâna copiilor și aruncați-le conform reglementărilor.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinti pe durata utilizării. Nu lăsați copiii și animalele de companie în apropierea aparatului atunci când funcționează și se răcește.
• Dacă aparatul are un dispozitiv de siguranță pentru copii, acesta trebuie activat.
• Copiii nu vor realiza operațiunile de curățare sau de întreținere care revin utilizatorului aparatului fără a fi supravegheați.

1.2 Informații generale despre siguranță

• Acest aparat poate fi utilizat numai pentru gătire.
• Acest aparat este proiectat pentru uz casnic individual într-un mediu interior.
• Acest aparat electrocasnic poate fi utilizat în birouri, camere de oaspeti, camere de oaspeti cu paturi și mic dejun, case de oaspeti în cadrul fermelor și alte spații de cazare similare, în care această utilizare nu depășește (media) nivelurile de utilizare domestică.

• Instalarea acestui aparat și înlocuirea cablului vor fi efectuate exclusiv de o persoană calificată.

• Nu folosi aparatul înainte de a-l instala în structura încorporată.

• Aparatul trebuie deconectatde la sursa de alimentare înainte de a efectua orice operațiune de întreținere.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de producător, de centrul de service autorizat al acestuia sau de persoane cu o calificare similară pentru a se evita electrocutarea.
• AVERTISMENT: Asigurați-vă că aparatul este oprit înainte de a înlocui becul pentru a evita o posibilă electrocutare.
• AVERTISMENT: Aparatul și piesele accesibile ale acestuia devin fierbinți pe durata utilizării. Se recomandă ca elementele de încălzire sau suprafața aparatului să nu fie atinse.
• Utilizați întotdeauna mănuși de cuptor pentru a scoate sau a pune în aparat vase sau accesorii.

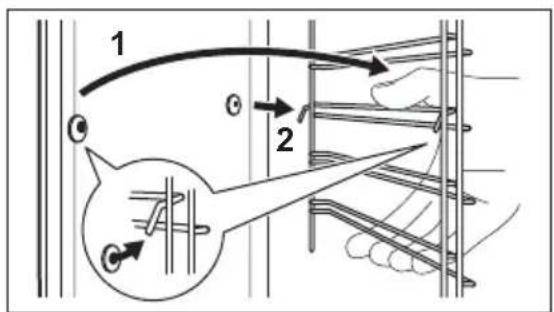

• Pentru a scoate suporturile pentru raft trebuie să trageți mai întâi de partea din față a suportului, după care să îndepărtați capătul din spate de pereții laterali. Instalați suporturile pentru raft în ordine inversă.
• Nu folosiți un aparat de curățat cu abur pentru a curăța aparatul.
• Nu folosiți substanțe abrazive dure sau raclete ascuțite de metal pentru a curăța sticla ușii deoarece acestea pot zgâria suprafața, ceea ce poate avea drept consecință spargerea sticlei.
• Înainte de curățarea pirolitică, scoateți toate accesoriiile și depunerile/deversările excesive din cavitatea aparatului.

2. INSTRUCTIUNI DE SIGURANTĂ

2.1 Instalarea

AVERTISMENT!

Doar o persoană calificată trebuie să instaleze acest aparat.

- Îndepărtați toate ambalajele.

• Dacă aparatul este deteriorat, nu îl instalați sau utilizați.
• Urmați instrucțiunile de instalare furnizate împreună cu aparatul.

• Aveți întotdeauna grijă când mutați aparatul deoarece acesta este greu. Folosiți întotdeauna mănuși de protectie și încălțăminte închisă.

• Nu trageți aparatul de mâner.

• Instalați aparatul într-un loc sigur și adecvat care satisface cerințele privind instalarea.
• Respectați distanțele minime față de alte aparate și corpuri de mobilier.
• Înainte de a instala aparatul, verifică dacă ușa aparatului se poate deschide fără probleme.
• Aparatul este prevăzut cu un sistem de răcire electrică. Pentru a funcționa, acesta necesită curent electric.

Înălțimea minimă a dulapului (Înălțimea minimă a dulapului de sub blatul de lu-cru)	590 (600) mm
Lățimea dulapului 560 mm
Adâncimea dulapului 550 (550) mm
Înălțimea părții frontale a aparatului	594 mm
Înălțimea părții posterioare a aparatului	576 mm
Lățimea părții frontale a aparatului	595 mm
Lățimea părții posterioare a aparatului	559 mm
Adâncimea aparatului 569 mm
Adâncimea încorporabilă a aparatului	548 mm
Adâncimea cu ușa deschi-să	1022 mm
Dimensiunea minimă a ori-ficiului de ventilație. Orifi-ciul este poziționat în par-tea din spate jos	560x20 mm
Lungimea cablului de ali-mentare electrică. Cablul este poziționat în colțul dreapta al peretelui poste-rior	1500 mm
Şuruburi de montaj 4x25 mm

2.2 Conexiunea la rețeaua electrică

AVERTISMENT!

Pericol de incendiu și electrocutare.

• Toate conexiunile electrice trebuie realizate de câtre un electrician calificat.
• Aparatul trebuie legat la o priză cu împământare.
• Asigurați-vă că parametrii de pe plăcuța cu date tehnice sunt compatibili cu valorile nominale ale sursei de alimentare.
• Utilizați întotdeauna o priză cu protecție (împământare) contra electrocutării, montată corect.
• Nu folositi prize multiple și cabluri prelungitoare.
• Procedați cu atenție pentru a nu deteriora ștecherul și cablul de alimentare electrică. Dacă este necesară înlocuirea cablului de alimentare, acesta trebuie înlocuit numai de către Centrul de service autorizat.
• Nu lăsați cablurile de alimentare electrică să atingă sau să se afle în apropierea ușii aparatului sau a nișei de sub aparat, în special atunci când acesta funcționează sau ușa este fierbinte.
• Protecția la electrocutare a pieselor aflate sub tensiune și izolate trebuie fixată astfel încât să nu permită scoaterea ei fără folosirea unor unelte.
• Introduceți ștecherul în priză numai după încheierea procedurii de instalare. Asigurați accesul la priză după instalare.
• Dacă priza de curent prezintă jocuri, nu conectați ștecherul.
• Nu trageți de cablul de alimentare pentru a scoate din priză aparatul. Trageți întotdeauna de ștecher.
• Folosiți doar dispositive de izolare adecvate: întrerupătoare pentru protecția liniei, siguranțe (siguranțe înfiletabile scoase din suport), contactori și declanșatori la protecția de împământare.
• Instalația electrică trebuie să fie prevăzută cu un dispozitiv de izolare, care să vă permită să deconectați aparatul de la rețea la toți polii. Dispozitivul izolator trebuie să aibă o deschidere între contacte de cel puțin 3 mm.
• Închideți complet ușa aparatului înainte de a conecta ștecherul la priză.
• Acest aparat este livrat cu un ștecăr și un cablu de alimentare electrică.

Tipurile de cabluri adecvate pentru instala-re sau înlocuire pentru Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Pentru secțiunea cablului consultați puterea totală consumată de pe plăcuța cu date tehnice. De asemenea, puteți consulta tabelul:

Putere totală (W) Sectiunea cablului (mm²)

maxim 1380 3x0.75

maxim 2300 3x1

maxim 3680 3x1.5

Cablul de împământare (cablul verde/galben) trebuie să fie cu 2 cm mai lung decât cablurile neutre din faza maro și albastre

2.3 Utilizarea

AVERTISMENT!

Pericol de rănire, arsuri și electrocutare sau explozie.

• Nu modificati specificațiile acestui aparat.
• Verificați dacă orificiile de ventilație nu sunt blocate.
• Nu lăsați aparatul nesupravegheat în timpul funcționării.
• Dezactivați aparatul după fiecare întrebuințare.
• Procedați cu atenție la deschiderea ușii aparatului atunci când aparatul este în funcțiune. Se poate degaja aer fierbinte.
• Nu actionați aparatul având mâinile umede sau când acesta este în contact cu apa.
• Nu aplicați presiune asupra ușii deschise.
• Nu utilizați aparatul ca suprafață de lucru sau ca loc de depozitare.
• Deschideti ușa aparatului cu atenție. Utilizarea unor ingrediente cu conținut de alcool poate determina prezența aburilor de alcool în aer.
• Nu lăsați scânteile sau flăcările deschise să intre în contact cu aparatul atunci când deschideți ușa.

- Produsele inflamabile sau obiectele umezite cu produse inflamabile nu trebuie introduse în aparat, nici puse alături sau deasupra acestuia.

AVERTISMENT!

Pericol de deteriorare a aparatului.

• Pentru a preveni deteriorarea sau decolorarea emailului:
  – nu puneti vase sau alte obiecte în aparat direct pe baza acestuia.
  – nu puneți folie din aluminiu direct pe baza cavității aparatului.
  – nu puneți apă direct în aparatul fierbinte.
  – nu țineți vase umede și alimente în interior după încheierea gătirii.
  – procedați cu atenție la demontarea sau instalarea accesoriiilor.

• Decolorarea emailului sau a oțelului inoxidabil nu are niciun efect asupra funcționării aparatului.

• Folositi o cratiță adâncă pentru prăjiturile însiropate. Sucurile de fructe lasă pete care pot fi permanente.
• Gătiți întotdeauna cu ușa închisă a aparatului.
• Dacă aparatul este instalat în spatele unui panou de mobilă (de ex. o ușă), asigurățivă că ușa nu se închide niciodată atunci când aparatul funcționează. Căldura și umezeala se pot acumula în spatele panoului închis de mobilă ceea ce produce daune aparatului, unității carcasei sau podelei. Nu închideți panoul de mobilă dacă aparatul nu s-a răcit complet după utilizare.

2.4 Îngrijirea și curățarea

AVERTISMENT!

Pericol de rănire, incendiu sau de deteriorare a aparatului.

• Înainte de a efectua operațiile de întreținere, dezactivați aparatul și scoateți ștecherul din priză.
• Verificați dacă aparatul s-a răcit. Există riscul de spargere a panourilor de sticlă.

• Înlocuți imediat panourile de sticlă ale ușii dacă acestea sunt deteriorate. Contactați Centrul de service autorizat.

• Aveți grijă atunci când îndepăratați ușa aparatului. Ușa este grea!

• Curățați regulat aparatul pentru a preveni deteriorarea materialului de la suprafață.
• Curățați aparatul cu o lavetă moale, umedă. Utilizați numai detergenți neutri. Nu folositi produse abrazive, bureți abrazivi, solventi sau obiecte metalice.
• Dacă folosiți un spray pentru cuptor, respectați instrucțiunile de siguranță de pe ambalajul acestuia.

2.5 Curățare pirolitică

AVERTISMENT!

Pericol de vătămare / Incendiere / Emisii de substanțe chimice (fumuri) în Modul Pirolitic.

• Înainte de a efectua curățarea pirolitică și preîncălzirea inițială, scoateți din interiorul cuptorului:
  – toate reziduurile de alimente, petele/depunerile de ulei sau grăsimi.
  – orice obiecte detaşabile (inclusiv rafturi, şine laterale etc., furnizate împreună cu aparatul), în special orice oale, cratițe, tăvi, ustensile neaderente, etc.
• Citiți cu atenție toate instrucțiunile pentru curățarea pirolitică.
• Nu permiteți accesul copiilor la aparat în timpul funcționării Curățării pirolitice. Aparatul se încinge foarte tare, iar aerul fierbinte este degajat din orificiile frontale de răcire.
• Curățarea pirolitică este o operațiune efectuată la temperatură înaltă care poate degaja fum de la reziduurile alimentare și materialele componente, prin urmare consumatorii sunt sfătuiți:
  – să asigure o ventilare bună în timpul și după curățarea pirolitică.
  – asigură o bună ventilare în timpul și după preîncălzirea inițială.
• Nu vărsați și nu puneți apă pe ușa cuptorului în timpul și după curățarea pirolitică pentru a evita deteriorarea panourilor de sticlă.
• Fumurile eliberate de toate cuptoarele pirolitice / reziduurile de la gătit conform celor prezentate anterior nu sunt

periculoase pentru oameni, inclusiv pentru copii sau persoane cu probleme medicale.

- Nu le permiteți animalelor de companie accesul în aproprierea aparatului în timpul și după curățarea pirolitică și preîncălzirea inițială. Animalele de companie mici (în special păsările și reptilele) pot fi foarte sensibile la schimbările de temperatură și la fumul emis.

- Suprafețele neaderente de pe oale, cratițe, tăvi, ustensile etc. se pot deteriora la temperatura înaltă de curățare pirolitică a tuturor cuptoarelor pirolitice și pot fi de asemenea o sursă de fum nociv de nivel redus.

2.6 Iluminare interioară

AVERTISMENT!

Pericol de electrocutare.

• Referitor la becul (becurile) din acest produs și becurile de schimb vândute separat: Aceste becuri sunt concepute pentru a suporta situațiile fizice extreme din aparatele electrocasnice, cum ar fi cele de temperatură, vibrație, umiditate sau au rolul de a semnaliza informații privitoare la starea operațională a aparatului. Acestea nu sunt destinate utilizării în alte aplicații și nu sunt adecvate pentru iluminarea camerelor din locuință.
• Acest produs conține o sursă de lumină cu clasa de eficiență energetică G.
• Folositi exclusiv becuri cu aceleași specificații.

2.7 Serviciul de asistență tehnică

- Pentru a repara aparatul contactați Centrul de service autorizat.

- Utilizați doar piese de schimb originale.

2.8 Eliminare

AVERTISMENT!

Pericol de vătămare sau sufocare.

• Contactați autoritatea locală pentru informații privind eliminarea aparatului.
• Deconectați aparatul de la sursa de alimentare electrică.

- Tăiați cablul de alimentare electrică chiar de lângă aparat și aruncați-l.

- Scoateți încuietoarea ușii pentru a nu permite copiilor sau animalelor de companie să rămână blocați în aparat.

3. INSTALAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

3.1 Încorporarea

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Prezentare generală

31 42 5 6 7 8 9 10 11

4.2 Accesorii

- Raft sârmă

Pentru veselă, forme pentru prăjituri, fripturi.

• Tavă de gătit

Pentru prăjituri și biscuiți.

• Cratiță

Pentru coacere și frigere sau ca tavă pentru grăsime.

1 Panou de comandă
2 Buton de selectare pentru funcții de gătire
3 Afişaj
4 Buton de comandă
5 Element de încălzire
6 Priză pentru senzorul de gătire
7 Bec
8 Ventilator
9 Adâncitură cavitate
10 Suport pentru raft, detaşabil
11 Poziții raft

- Senzor de gătire

Pentru a măsura cât de bine este gătită mâncarea.

• Ghidaje telescopice

Cu ajutorul ghidajelor telescopice puteți monta sau scoate rafturile cu ușurință.

5. PANOUL DE COMANDĂ

5.1 Butoane de selectare retractabile

Pentru a utiliza aparatul, apăsați butonul. Butonul iese în afară.

5.2 Prezentarea panouului de comandă

[8AK5]				OK
Cronome-tru	Încălzire ra-pidă	Illuminare	Senzor de gă-tire	Confirmare se-tare	Apăsați butonul Rotiți butonul
Selectați o funcție de gătire pentru a porni aparatul.
Rotiți butonul de selectare pentru funcțiile de gătire la poziția oprit pentru a opri aparatul.

Cronome-tru

Încălzire ra-pidă

Illuminare

Senzor de gă-tire

Confirmare se-tare

Apăsați butonul Rotiți butonul

5.3 Afişaj

88:88:8888 h : min : s STOP START STOP >>> DEMO gm

Afişaj cu funcțiile cheie.

Indicatorii afişajului

Indicatori de bază
Blocare	[5YV5]Gătire asistată	Curățare	Setări	Încălzire rapidă
Indicatoare cronometru
Cronometru	[7Y69D]Timp de terminare	Temporizare		Cronometru numără- toare directă
Bară de progres - pentru temperatură sau timp. Bara este complet roșie atunci când aparatul atin- ge temperatura setată.
Indicator pentru gătirea cu abur
Senzor de gătire Indicator

6. ÎNAINTE DE PRIMA UTILIZARE

AVERTISMENT!

Consultați capitolele privind siguranța.

6.1 Curățarea inițială

Înainte de prima utilizare curățați cuptorul gol și setați timpul:

00:00

Setarea timpului. Apăsați OK

6.2 Preîncălzirea inițială

Preîncălziți cuptorul gol înainte de a-l folosi prima dată.

Pasul 1	Scoateți toate accesoriiile din cuptor și suporturile pentru raftul mobil.
Pasul 2	Setați temperatura maximă a funcției:☐Lăsați cuptorul să funcționeze timp de 1 oră.
Pasul 3	Setați temperatura maximă a funcției:☐Lăsați cuptorul să funcționeze timp de 15 min.
iCuptorul poate emite un miros și fum în timpul pre-încălzirii. Asigurați-vă că încăperea este ventilată.

7. UTILIZAREA ZILNICĂ

AVERTISMENT!

Consultați capitolele privind siguranța.

7.1 Modul de setare Funcții de încălzire

Pasul 1 Rotiți butonul de selectare pentru funcțiile de gătire pentru a selecta o funcție de gătire.

Pasul 2 Rotiți butonul de selectare pentru a seta temperatura.

- apasă lung pentru a activa funcția: Încălzire rapidă. Este disponibilă pentru anumite funcții ale cuptorului.

Gătire la abur

Verificați dacă cuptorul s-a răcit.

Umpleți adâncitura cavității cu apă de la robi- net.

Selectați funcția de gătire cu abur.

Setați temperatu- ra.

Preîncălziți cuptorul timp de 10 min pentru a crea umiditate. Introduceți mâncarea în cuptor.

Capacitatea maximă a adânciturii cavității este de 250 ml. Nu reumpleți adâncitura cavității în timpul gătirii sau atunci când cuptorul este fierbinte.

La terminarea gătirii cu abur:

Rotiți butonul de selectare pentru funcțiile de gătire la poziția oprit pentru a opri cuptorul.

Deschideți ușa cu atenție. Umiditatea eliberată poate produce arsuri.

Verificați dacă cuptorul s-a răcit. Îndepărtați apa rămasă din adân-citura cavității.

7.2 Funcții de încălzire

Funcția de încălzire Utilizare

Aer cald cu ventilatie

Încalzire sus si jos

SteamBake

Functie Pizza

Încălzire jos

Pentru a coace simultan pe trei rafturi și pentru a deshidrata alimentele. Setați temperatura cu 20 - 40 °C mai jos decât pentru încalzire sus si jos.

Pentru a coace și rumeni alimentele fără să schimbi poziția raftului.

Pentru a adăuga umiditate în timpul gătitului. Pentru a obține culoarea adecvată și crustă crocantă în timpul coacerii. Pentru ca preparatele să nu se usuce în timpul re- încălzirii. Pentru conservarea fructelor sau legumelor.

Pentru a coace pizza. Pentru rumenire intensivă și blaturi crocante.

Pentru a coace prăjituri crocante la bază și pentru a conserva alimentele.

Funcția de încălzire Utilizare
		Pentru a găti mâncăruri semipreparate crocante, cum ar fi cartofi prăjiți, cartofi wedge sau rulouri crocante.
	Preparate congelate
		Această funcție este concepută să economisească energia în timpul gătitului. Atunci când folosești această funcție, temperatura din cavitate poate fi diferită de temperatu-ra setată. Este folosită căldura reziduală. Nivelul de căldură poate fi redus. Pentru mai multe informații, consultă capitolul „Utilizarea zilnică”, note cu privire la: Aer cald umed.
	Aer cald umed
		Pentru gătirea la grătar a feliilor subțiri de alimente și pentru pâine prăjită.
	Grill
		Pentru a rumeni bucăți mari de carne sau carne de pasăre nedezosată pe un singur raft. Pentru gratinare și rumenire.
	Gatire intensiva
	≡Meniu	Pentru a intra în meniu: Gătire asistată, Curățare, Setări.

7.3 Note cu privire la: Aer cald umed

Această funcție a fost folosită pentru conformarea cu clasa de eficiență energetică și cerințele de ecodesign ( în conformitate cu EU 65/2014 și EU 66/2014). Teste conforme cu:

IEC/EN 60350-1

Uşa cuptorului trebuie închisă pe durata gătirii pentru a nu întrerupe funcția astfel

încât cuptorul să funcționeze cu cea mai ridicată eficiență energetică posibilă.

Atunci când folosiți această funcție, becul se stinge automat după 30 de sec.

Pentru instrucțiuni de gătire consultați capitolul „Informații și sfaturi”, Aer cald umed.

Pentru recomandări generale privind economia de energie, consultați capitolul

„Eficiența energetică”, Economisirea energiei.

7.4 Modul de setare: Gătire asistată

Fiecare preparat din acest submeniu are o funcție de gătire și temperatură recomandate. Utilizați funcția pentru a pregăti rapid un preparat cu setările implicite. Puteți, de asemenea, regla timpul și temperatura.

Pentru anumite preparate, puteți găti și cu: Gradul până la care este gătit un preparat:

- Senzor de gătire • în sânge

• Mediu

- Bine făcut

≡	✕	P1 - P45	OK
Intrați în Meniu. Selectați Gătire asistată.Apăsați OK		Selectați preparatul. Apă-sați OK	Introduceți preparatul în cuptor. Confirmați setarea.

7.5 Gătire asistată

Legendă
	Senzor de gătire disponibil. Puneti Senzor de gătire în cea mai groasă parte a vasului.Aparatul se oprește când temperatura setată a Senzor de gătire este atinsă.
	Cantitatea de apă pentru funcția abur.

Legendă

	Preîncălziți aparatul înainte de a începe să gătiți.
	Nivel raft.

Afişajul indică P și un număr al preparatului pe care îl puteți verifica în tabel.

Preparat Greutate Nivel raft / Accesorii
1	Friptură de vită, în sânge
2	Friptură de vită, mediu	1 - 1.5 kg; 4 - 5 cm bucăți groase	tavă de gătitPrăjiți carnea timp de câteva minute într-o cratiță fierbin-te. Introduceți în aparat.
3	Friptură de vită, bine făcut
4	Friptură, medie 180 - 220 g per bu-cată; 3 cm felii groase		tavă pentru coacere raft de sârmăPrăjiți carnea timp de câteva minute într-o cratiță fierbin-te. Introduceți în aparat.
5	Friptură de vită / fierbere înăbușit (coastă superioară, pulpă superioară, groasă)	1.5 - 2 kg	tavă pentru coacere raft de sârmăPrăjiți carnea timp de câteva minute într-o cratiță fierbin-te. Adăugați lichid. Introduceți în aparat.
6	Friptură de vită, în sânge (gătire la temp. scăzută)
7	Friptură de vită, mediu (gătire la temp. scăzută)	1 - 1.5 kg; 4 - 5 cm bucăți groase	tavă de gătitFolosiți mirodeniile preferate sau doar sare și piper proaspăt măcinat. Prăjiți carnea timp de câteva minute într-o cratiță fierbinte. Introduceți în aparat.
8	Friptură de vită, bine făcută (gătire la temp. scăzută)
9	File, în sânge (gătire la temp. scăzută)	0,5 - 1,5 kg; 5 - 6 cm bucăți groase	tavă de gătitFolosiți mirodeniile preferate sau doar sare și piper proaspăt mácinat. Prăjiți carnea timp de câteva minute într-o cratiță fierbinte. Introduceți în aparat.
10	File, mediu (gătire la temp. scăzută)
11	File, făcut (gătire la temp. scăzută)
12	Friptură de vițel (de ex. spată)	0.8 - 1.5 kg; 4 cm bucăți groase	tavă pentru coacere raft de sărmăUtilizați mirodeniile favorite. Adăugați lichid. Friptură acoperită.
13	Friptură de ceafă de porc sau pulpă	1.5 - 2 kg	tavă pentru coacere raft de sărmăLa jumătatea duratei de gătire, întoarceți carnea.
14	Carne de porc (gătire la temperatură scăzu-tă)	1.5 - 2 kg	tavă de gătitUtilizați mirodeniile favorite. Pentru a obține o rumenire uniformă, întoarceți carnea după jumătate din durata de gătit.
15	File, proaspăt 1 - 1.5 kg; 5 - 6 cmbucăți groase		tavă pentru coacere raft de sărmăUtilizați mirodeniile favorite.
16	Coaste de porc 2 - 3 kg; utilizati crud, 2 - 3 cm ner-vuri de rezervă subțiri		3 cratiță adâncăAdăugați lichid pentru a acoperi baza unui preparat. La jumătatea duratei de gătire, întoarceți carnea.
17	Pulpă de miel cu os 1.5 - 2 kg; 7 - 9 cmbucăți groase		friptură la tavă de gătitAdăugați lichid. La jumătatea duratei de gătire, întoarceți carnea.
18	Pui întreg 1 - 1.5 kg; Proas-păt		2; 200 ml; preparat caserole pe tavă de gătitUtilizați mirodeniile favorite. Întoarceți puiul după jumăta-te din durata de gătit pentru a rumeni uniform.
19	Jumătate de pui 0.5 - 0.8 kg		tavă de gătitUtilizați mirodeniile favorite.
20	Piept de pui 180 - 200 g per bu-cată		: preparat caserole raft de sărmăUtilizați mirodeniile favorite. Prăjiți carnea timp de câteva minute într-o cratiță fierbinte.
21	Pulpe de pui, proas-pete	-	tavă de gătitDacă ați marinat mai întăi pulpele de pui, setați o tempe-ratură mai redusă și gătiți-le mai mult timp.
22	Rață întreagă 2 - 3 kg		tavă pentru coacere raft de sărmăUtilizați mirodeniile favorite. Puneti carnea pe friptură. În-toarceți rața la jumătatea duratei de gătire.
23	Găscă întreagă 4 - 5 kg		cratiță adâncăUtilizați mirodeniile favorite. Puneti carnea în tava de gă-tit. Întoarceți gâsca după jumătate din durata de gătire.

Preparat Greutate Nivel raft / Accesorii
24	Bucată de carne 1 kg	raft de sărmăUtilizați mirodeniile favorite.
25	Pește întreg, la grătar 0.5 - 1 kgper pește	tavă de gătitUmpleți peștele cu unt și folosiți mirodenii și ierburi aro-mate favorite.
26	File de pește -	preparat caserole raft de sărmăUtilizați mirodeniile favorite.
27	Prăjitură cu brânză -	tavă demontabilă de 28 cm pe raft de sărmă
28	Prăjitură cu mere -	10-150 ml; tavă de gătit
29	Tartă cu mere -	formă pentru plăcintă pe raft de sărmă
30	Plăcintă cu mere -	10-150 ml; Formă de plăcintă de 22 cm pe raft de sărmă
31	Negresa 2 kg de aluat	3 cratiță adâncă
32	Brioșe cu ciocolată -	100 - 150 ml; tavă pentru brioșe pe raft de sărmă
33	Bucată de prăjitură -	tavă pentru pâine pe raft de sărmă
34	Cartofi copți 1 kg	tavă de gătitPuneți cartofii întregi cu pielea în tava de gătit.
35	Cartofi wedges 1 kg	3 tavă de gătit tapetată cu hârtie de coptUtilizați mirodeniile favorite. Tăiați cartofii în bucăți.
36	Legume mixte la gră-tar	1 - 1.5 kg3 tavă de gătit tapetată cu hârtie de coptUtilizați mirodeniile favorite. Tăiați legumele în bucăți.
37	Crochete, congelate 0.5 kg	tavă de gătit
38	Cartofi, congelați 0.75 kg	tavă de gătit
39	Lasagna cu carne / legume cu foi uscate de paste	1 - 1.5 kg2; preprat caserolă pe raft de sărmă
40	Cartofi gratinați (car-tofii cruzi)	1 - 1.5 kg1; preprat caserolă pe raft de sărmăRotiți preparatul la jumătatea duratei de gătire.
41	Pizza proaspătă, subțire	10-ml; tavă de gătit tapetată cu hârtie de copt
42	Pizza proaspătă, groasă	tavă de gătit tapetată cu hârtie de copt

Preparat Greutate Nivel raft / Accesorii
43	Quiche -		2; formă pentru coptraft de sârmă
44	Baghetă / Ciabatta / Pâine albă	0.8 kg	150 ml; tavă de gătit tapetată cu hârtie de coptMai mult timp necesar pentru pâinea albă.
45	Pâine integrală / se-cară / neagră în tava de pâine	1 kg	150 ml; tavă de gătit tapetată cu hârtie de copt/raft de sârmă

8. FUNCTIILE CEASULUI

8.1 Functiile ceasului

Funcția ceas Aplicație
Cronometru	La încheierea duratei este emis semnalul sonor.
Durată gătire	Când cronometrul ajunge la final, este emis un sunet și funcția de gătire se oprește.
Temporizare	Pentru a amâna pornirea și/sau terminarea gătirii.
Cronometru numărătoare directă	Maximul este 23 h 59 min. Această funcție nu are niciun efect asupra operării cuptorului.Pornirea și oprirea Cronometru numărătoare directă selectați: Meniu, Setări.

8.2 Modul de setare: Functiile ceasului

Modul de setare Timpul
Pasul 1 Pasul 2 Pasul 3
Pentru a modifica ora curentă, intrați în meniu și selectați Setări, setare timp.	Setați ceasul.	Apăsați: OK

Modul de setare Cronometru
Pasul 1		Pasul 2 Pasul 3
	Afişajul indică:0:00
		Setați Cronometru	Apăsați: OK

Setați Cronometru
Apăsați: OK

Cronometrul pornește imediat numărătoarea inversă.

Modul de setare Durată gătire
Pasul 1 Pasul 2		Afișajul indică:0:00STOP	Pasul 3 Pasul 4
Alegeti o funcție de gătire și setați temperatura.	Apăsați în mod repetat:		Setați timpul de găti-re.	Apăsați: OK

Cronometrul pornește imediat numărătoarea inversă.

Modul de setare Temporizare
Pasul 1 Pasul 2		Afișajul arată: tim-pulSTART	Pasul 3 Pasul 4		Afișajul indi-că: STOP	Pasul 5 Pasul 6
Selectați funcția de gătire.	Apăsați în mod repetat:		Setați ora de start.	Apăsați: OK		Setați ora de sfârșit.	Apăsați: OK.

Cronometrul începe numărătoarea inversă la ora de start setată.

9. UTILIZAREA ACCESORIILOR

! AVERTISMENT!

Consultați capitolele privind siguranța.

9.1 Introducerea accesoriiilor

O mică adâncitură în partea de sus sporește siguranța. Adânciturile sunt și dispozitive

anti-răsturnare. Marginea ridicată a raftului împiedică alunecarea vaselor de pe raft.

Raft sârmă:

Împinge raftul pe șinele de ghidare ale suportului pentru rafturi și asigură-te că piciorușele sunt îndreptate în jos.

Tavă de gătit / Cratiță adâncă:

İmpinge tava pe şinele de ghidare.

9.2 Senzor de gătire

Senzor de gătire - măsoară temperatura din interiorul alimentului.

Există două temperaturi care trebuie setate:

°C

Temperatura cuptorului.

Temperatura zonei de mijloc.

Pentru rezultate optime de gătire:

Ingredientele trebuie să fie la tem- peratura camerei.

Nu se va utiliza pentru prepara- te lichide.

În timpul gătirii trebuie să rămână în pre- parat.

Modul de utilizare: Senzor de gătire

Pasul 1 Porniți cuptorul.

Pasul 2 Setați o funcție de încălzire și, dacă este necesar, temperatura cuptorului.

Pasul 3 Introduceți: Senzor de gătire.

Carne, pasăre și pește Caserolă

Introduceți vârful Senzor de gătire în mijlocul bucății de carne, pește, în cea mai groasă parte, dacă este posibil. Asigurați-vă că cel puțin 3/4 din Senzor de gătire se află în interiorul preparatului.

Introduceți vârful Senzor de gătire exact în centrul case-rolei. Senzor de gătire trebuie să rămână într-un loc fix în timpul gătirii. Folosiți un ingredient solid pentru a realiza acest lucru. Folosiți marginea tăvii de gătit pentru a sprijini mânerul de silicon al Senzor de gătire. Vârful Senzor de gătire nu trebuie să atingă fundul unui vas de copt.

Pasul 4 Conectați Senzor de gătire la priza din partea frontală a cuptorului. Afisajul indică temperatura curentă a: Senzor de gătire.

Pasul 5 - apăsați pentru a seta temperatura zonei de mijloc a senzorului.

Pasul 6 OK - apăsați pentru a confirma. Când alimentul atinge temperatura setată, este emis semnalul sonor. Puteți alege să opriți sau să continuați gătirea pentru a vă asigura că mâncarea este bine făcută.

Pasul 7 Scoateți Senzor de gătire conectorul din priză și preparatul din cuptor.

AVERTISMENT!

Există pericolul de arsuri deoarece Senzor de gătire devine fierbinte. Aveți grijă atunci când îl deconectați și îl scoateți din mâncare.

10. FUNCTII SUPLIMENTARE

10.1 Blocare

Această funcție împiedică modificarea accidentală a funcției aparatului.

Activare atunci când aparatul este în funcțiune - modul de gătire setat va continua, dar panoul de comandă va fi blocat.

Activare atunci când aparatul este oprit - nu poate fi activată, panoul de comandă este blocat.

OK - apasă lung pentru a activa funcția. Va fi emis un semnal sonor.

OK - apasă lung pentru a o de- zactiva.

3 x va lumina intermitent atunci când funcția de blocare este activată.

10.2 Oprirea automată

Din motive de siguranță, aparatul se oprește după o perioadă dacă o funcție de gătire este activă și nu modificați nicio setare.

(°C) (h)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (h)

250 - maxim 3

Oprirea automată nu funcționează cu aceste funcții: Iluminare, Senzor de gătire, Temporizare.

10.3 Ventilator de răcire

Atunci când aparatul este în funcțiune, ventilatorul de răcire pornește automat pentru a menține reci suprafețele aparatului. Dacă oprești cuptorul, ventilatorul de răcire va continua să funcționeze până când aparatul s-a răcit.

11. INFORMATII ŞI SFATURI

11.1 Recomandări pentru gătit

Temperatura și duratele de gătire din tabele sunt doar orientative. Acestea depind de rețetele și de calitatea și cantitatea ingredientelor utilizate.

Aparatul tău poate să se comporte diferit la coacere sau rumenire față de aparatul tău anterior. Sfaturile de mai jos prezintă setările recomandate pentru temperatură, durata gătirii și poziția raftului pentru anumite tipuri de alimente.

Dacă nu găsești setările pentru o anumită rețetă, căută alta similară.

11.2 Aer cald umed

Pentru cele mai bune rezultate, respectați sugestiile din tabelul de mai jos.

	[CXY]
		(°C) (min)
Rulouri dulci, 16 bu- căți	tavă de gătit sau tavă de co- lectare	180 2 20 - 30
Rulouri, 9 bucăți tavă de gătit sau tavă de co- lectare		180 2 30 - 40
Pizza congelată, 0,35 kg	raft sarma 220 2 10 - 15
Ruladă tavă de gătit sau tavă de co- lectare		170 2 25 - 35
		(°C) (min)
Negresă tavă de gătit sau tavă de co-lectare		175 3 25 - 30
Soufflè, 6 bucăți vas ceramic ramekin pe raft de sârmă		200 3 25 - 30
Blat de pandișpan formă pentru aluat fraged pe raft de sârmă		180 2 15 - 25
Sandviș Victoria vas de copt pe raft de sârmă 170 2 40 - 50
Pește fiert, 0,3 kg tavă de gătit sau tavă de co-lectare		180 3 20 - 25
Pește întreg, 0,2 kg tavă de gătit sau tavă de co-lectare		180 3 25 - 35
File de pește, 0,3 kg tavă de pizza pe raft de sârmă 180 3 25 - 30
Carne fiartă, 0,25 kg tavă de gătit sau tavă de co-lectare		200 3 35 - 45
Șașiâc, 0,5 kg tavă de gătit sau tavă de co-lectare		200 3 25 - 30
Prăjituri, 16 bucăți tavă de gătit sau tavă de co-lectare		180 2 20 - 30
Pricomigdale, 24 bu-căți		tavă de gătit sau tavă de co-lectare	180 2 25 - 35
Brioșe, 12 bucăți tavă de gătit sau tavă de co-lectare		170 2 30 - 40
Pateuri sărate, 20 bu-căți		tavă de gătit sau tavă de co-lectare	180 2 25 - 30
Fursecuri, 20 bucăți		tavă de gătit sau tavă de co-lectare	150 2 25 - 35
Mini tarte, 8 bucăți		tavă de gătit sau tavă de co-lectare	170 2 20 - 30
Legume, fierte, 0,4 kg		tavă de gătit sau tavă de co-lectare	180 3 35 - 45
Omletă vegetariană		tavă de pizza pe raft de sârmă 200 3 25 - 30
Legume mediteranee-ne, 0,7 kg		tavă de gătit sau tavă de co-lectare	180 4 25 - 30

Folosiți forme și recipiente în culori închise, fără reflexie. Acestea absorb mai bine căldura decât vasele deschise la culoare și cu reflexie.

Tavă rotundă pentru tarte

Culoare închisă, fără refle- xie

Diametru de 28 cm

Culoare închisă, fără reflexie Diametru de 26 cm

Ceramică Diametru de 8 cm, înălțime de 5 cm

Culoare închisă, fără refle- xie

Diametru de 28 cm

11.4 Tabelele de gătit pentru institutele de testare

Informații pentru institutele de testare

Teste conform cu IEC 60350-1.

(°C) (min)

Prăjituri mi- încalzire sus si Tavă de gătit 3 170 20 - 35 - ci, 20 bu- jos

Prăjituri mi- Aer cald cu Tavă de gătit 3 150 - 160 20 - 35 - ci, 20 bu- ventilatie

Prăjituri mi- Aer cald cu Tavă de gătit 2 și 4 150 - 160 20 - 35 - ci, 20 bu- ventilatie căți pe tavă

Plăcintă cu încalzire sus si Raft sărmă 2 180 70 - 90 - mere, 2 for- jos

Plăcintă cu Aer cald cu Raft sărmă 2 160 70 - 90 - mere, 2 for- ventilatie me ∅20 cm

Pandişpan încalzire sus si Raft sărmă 2 170 40 - 50 Preîncălziți cuptorul fără grăsi- jos

Pandişpan Aer cald cu Raft sârmă 2 160 40 - 50 Preîncălziți cuptorul fără grăsi- ventilatie

		(°C) (min)
Pandișpan fără grăsi-mi, formă pentru tort ∅26 cm	Aer cald cu ventilatie	Raft sărmă 2 și 4 160 40 - 60 Preîncălziți cuptorul		timp de 10 min.
Biscuit sfă-râmicios	Aer cald cu ventilatie	Tavă de gătit 3 140 - 150 20 - 40 -
Biscuit sfă-râmicios	Aer cald cu ventilatie	Tavă de gătit 2 și 4 140 - 150 25 - 45 -
Biscuit sfă-râmicios	Încalzire sus si jos	Tavă de gătit 3 140 - 150 25 - 45 -
Pâine prăji-tă, 4 - 6 bu-căți	Grill Raft sărmă	4 maxim 1 - 5 Preîncălziți cuptorul		timp de 10 min.
Burger de vită, 6 bu-căți, 0,6 kg	Grill Raft sărmă, tavă de scur-gere	4 maxim 20 - 30 Puneți raftul de sărmă		pe al patrulea nivel și tava de colectare pe al treilea nivel al cuptoru-lui. Întoarceți alimen-tele la jumătatea duratei de gătire.Preîncălziți cuptorul timp de 10 min.

12. ÎNGRIJIREA ŞI CURĂȚAREA

AVERTISMENT!

Consultați capitolele privind siguranța.

12.1 Observații privind curățarea

Agenti de curăța- re

Curăță partea din față a aparatului doar cu o lavetă din microfibră, cu apă caldă și un detergent neagresiv.

Folosește o soluție de curățare dedicată pentru suprafețe metalice.

Curăță petele cu un detergent neagresiv.

Utilizarea zilnică

Curăță cavitatea după fiecare utilizare. Depunerile de grăsime sau de orice alte reziduuri pot provoca un incendiu.

Umezeala poate produce condens în aparat sau pe panourile de sticlă ale ușii. Pentru a reduce condensul, lasă aparatul să funcționeze timp de 10 minute înainte de gătire. Nu depozita preparatele în aparat pentru mai mult de 20 de minute. Usucă cavitatea după fiecare utilizare doar cu o lavetă din microfibră.

Accesorii

Curăță toate accesoriiile după fiecare utilizare și lăsă-le să se usuce. Folosește doar o lavetă din microfibră, apă caldă și un detergent neagresiv. Nu curăța accesoriiile în mașina de spălat vase.

Nu curăța accesoriiile anti-aderente folosind un agent de curățare abraziv sau obiecte cu margini ascuțite.

12.2 Cum se curăță: Adâncitură cavitate

Curățați adâncitura cavității pentru a îndepărta reziduurile de calcar după ce gătiți cu abur.

Turnați: 250 ml de oțet din vin alb în adâncitura cavității. Folosiți un oțet de maxim 6%, fără niciun aditiv.

Lăsați oțetul să dizolve reziduurile de calcar la temperatura mediului ambiant timp de 30 de minute.

Curățați cavitatea cu apă caldă și o lavetă moale.

Pentru funcția: SteamBake curățați cuptorul la fiecare 5 - 10 cicluri de gătire.

12.3 Cum se scot: Suporturile pentru raft

Scoateți suporturile raftului pentru a curăța cuptorul.

Pasul 1 Opriți cuptorul și așteptați să se ră-cească.

Pasul 2 Trageți partea din față a suportului pentru rafturi și îndepăratați-o de peretele lateral.

Pasul 3 Trageți partea din spate a suportului pentru raft și îndepărtați-o de peretele lateral și îndepărtați.

Pasul 4 Instalați suporturile pentru raft în ordine inversă.Știfturile de fixare de pe ghidajele telescopice trebuie să fie îndreptate spre față.

1 2

12.4 Modul de utilizare: Curățare pirolitică

Curățați cuptorul cu Curățare pirolitică.

! AVERTISMENT!

Există pericolul de arsuri.

ATENTIE!

Dacă sunt instalate alte aparate în același compartiment, nu le utilizați simultan cu această funcție. Acest lucru poate deteriora cuptorul.

	Înainte de Curățare pirolitică:
Opriți cuptorul și așteptați să se răcească.	Scoateți toate accesoriiile.	Curățați podeaua cuptorului și geamul de la interior al ușii folosind apă caldă, o lavetă moale și un detergent neutru.

Curățare pirolitică
Pasul 1	Intrați în meniul: Curățare
Opțiune Durata
C1 - Curățare ușoară 1 h
C2 - Curățare normală 1 h 30 min
C3 - Curățare profundă 2 h 30 min
Pasul 2	OK- apăsați pentru a selecta programul de curățare.
Pasul 3	OK- apăsați pentru a porni curățarea.
Pasul 4	După curățare, rotiți butonul de selectare pentru funcțiile de gătire la poziția oprit.
i Când începe curățarea, ușa cuptorului se blochează și becul se stinge.Până la deblocarea ușii, afișajul pre-zintă:

La terminarea curățării:
Opriți cuptorul și așteptați să se răcească.	Curățați cavitatea cu o lavetă moale.	Îndepărtați reziduurile de la baza cavi-tății.

12.5 Semnal De Reamintire La Curățare

Cuptorul vă reamintește când să-l curățați folosind curățarea pirolitică.
se aprinde intermitent pe afișaj timp de 5 sec după fiecare sesiune de gătire.	Pentru a opri semnalul de reamintire, introduceți butonul Meniu și selectați Setări, Semnal De Reamintire La Curățare.

12.6 Cum se scoate și se montează: Uşa

Uşa cuptorului are trei panouri de sticlă. Puteți să scoateți ușa și panourile de sticlă de la interior pentru a le curăța. Citiți toate instrucțiunile de la „Scoaterea și instalarea ușii” înainte de a scoate panourile de sticlă.

ATENTIE!

Nu utilizați cuptorul fără panourile de sticlă.

Pasul 1	Deschideți ușa complet și țineți ambele ba-lamale.
Pasul 2	Ridicați și trageți încuietorile până când se aude un clic.
Pasul 3	Închideți ușa cuptorului până la jumătate în prima poziție de deschidere. După aceea, ri-dicați și trageți pentru a scoate ușa din lo-caș.
Pasul 4	Puneți ușa pe o lavetă moale pe o suprafață stabilă.
Pasul 5	Țineți garnitura ușii (B) pe partea superioară a ușii de ambele părți și apăsați-o către inter-rior pentru a elibera clema.
Pasul 6	Trageți garnitura ușii spre față pentru a o scoate.
Pasul 7	Țineți panourile de sticlă ale ușii de partea superioară și scoateți-le cu atenție unul câte unul. Începeți de la panoul superior. Asigu-rați-vă că sticla iese complet din suporturi.

Pasul 8 Curățați panourile de sticlă cu apă caldă și săpun. Uscați cu atenție panourile de sticlă. Nu curățați panourile de sticlă în mașina de spălat vase.

Pasul 9 După curățare, instalați panourile de sticlă și ușa cuptorului.

Dacă ușa este instalată corect, veți auzi un clic la închiderea clemelor.

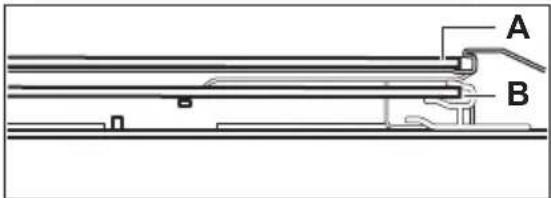

Verificați dacă ați pus la loc panourile din sticlă (A și B) în ordinea corectă. Verificați simbolul / modelul de pe lateralul panoului de sticlă, fiecare panou de sticlă arată diferit pentru a ușura dezasamblarea și asamblarea. Dacă este instalată corect, garnitura ușii face clic. Asigurați-vă că ați montat corect în locașul său panoul din sticlă din mijloc.

A B

A B

12.7 Cum se înlocuiește: Bec

AVERTISMENT!

Pericol de electrocutare.

Becul poate fi fierbinte.

Întotdeauna țineți becul halogen cu ajutorul unei cârpe pentru a preveni arderea reziduurilor de grăsime pe bec.

Înainte de a schimba becul:

Etapa 1 Etapa 2 Etapa 3
Opriți cuptorul. Așteptați până când cuptorul este rece.	Deconectați cuptorul de la sursa de alimentare electrică.	Puneți o lavetă pe fundul cavității.

Becul din spate

Pasul 1 Rotiți capacul de sticlă și scoateți-I.

Pasul 2 Curățați capacul de sticlă.

Pasul 3 Înlocuiti becul cu un bec adecvat rezistent la o temperatură de 300 °C.

13. DEPANARE

AVERTISMENT!

Consultați capitolele privind siguranța.

13.1 Ce trebuie făcut dacă...

În orice situație care nu este prevăzută în acest tabel, contactați un Centru de service autorizat.

Aparatul nu pornește sau nu se încălzește
Problemă Verificați dacă...
Aparatul nu poate fi activat sau utilizat. Aparatul este conectat corect la o sursă de alimentare electrică.
Aparatul nu se încălzește. Oprirea automată este dezactivată.
Aparatul nu se încălzește. Ușa aparatului este închisă.
Aparatul nu se încălzește. Siguranța nu este arsă.
Aparatul nu se încălzește. Blocarea este dezactivată.
Componente
Problemă Verificați dacă...
Becul este stins. Aer cald umed - se aprinde.
Becul nu funcționează. Becul este ars.
Senzor de gătire nu funcționează.	Fișa Senzor de gătire este introdusă complet în priză.
Coduri de eroare
Afișajul indică... Verificați dacă...
Err C2 Ați scos fișa Senzor de gătire din priză.
Err C3 Ușa aparatului este închisă sau încuietoarea ușii nu es-te stricată.
Err F102 Ușa aparatului este închisă.
Err F102 Încuietoarea ușii nu este stricată.
00:00 A fost o pană de curent. Setați timpul.
Dacă afișajul prezintă un cod de eroare care nu se regăsește în acest tabel, opriți și porniți siguranța pentru a reporni aparatul. În cazul în care codul de eroare apare din nou, contactați un Centru de service autorizat.

Curățare

Problemă Verificați dacă...

Apa se scurge din adâncitura cavității.

Este prea multă apă în adâncitura cavității.

13.2 Date pentru service

Dacă nu poti remedia problema de unul singur, contactează comerciantul sau un centru de service autorizat.

Datele necesare solicitate de centrul de service se găsesc pe plăcuța cu date tehnice. Plăcuța cu datele tehnice se află pe cadrul frontal al cavității aparatului. Nu scoate plăcuța cu date tehnice din interiorul aparatului.

Îți recomandăm să notezi datele aici:

Model (MOD.) ......

Numărul produsului (PNC) ....

Numărul de serie (S.N.) ....

14. EFICIENTĂ ENERGETICĂ

14.1 Informații produs și Fișă cu informații produs

Denumirea furnizorului Electrolux
Identificarea modelului	EOD4P57H 949499868KODDP77H 949499871
Index de eficiență energetică 81.2
Clasă de eficiență energetică A+
Consum de energie cu o încărcătură standard, modul convențional 0.93 kWh/ciclu
Consum de energie cu o încărcare standard, în modul ventilație 0.69 kWh/ciclu
Număr de cavități 1
Sursă de căldură Energie electrică
Volumul 72 l
Tip cuptor Cuptor încorporabil
Masă	EOD4P57H 32.1 kg
	KODDP77H 32.5 kg

IEC/EN 60350-1 - Aparate de gătit electrocasnice - Partea 1: Gamă, cuptoare, cuptoare cu abur și grill-uri - Metode pentru măsurarea performanței.

14.2 Economisirea de energie

Aparatul este prevăzut cu unele funcții care ajută la economisirea de energie în timpul procesului zilnic de gătire.

Asigură-te că ușa aparatului este închisă în timpul funcționării. Nu deschide ușa aparatului prea des în timpul gătirii. Menține garnitura ușii curată și asigură-te că este bine fixată în poziție.

Folosește vase metalice pentru o economie optimizată de energie.

Atunci când este posibil, nu preîncălzi aparatul înainte de gătire.

Ai grijă ca pauzele să fie cât mai mici între două coaceri, atunci când pregătești mai multe preparate o dată.

Gătitul cu ventilator

Atunci când este posibil, folosește funcțiile de gătit cu ventilator pentru a economisi energie.

Căldura reziduală

Ventilatorul și lumina vor fi în continuare active. Atunci când opreşti aparatul, pe afișaj va fi apărea valoarea căldurii reziduale. Căldura poate fi utilizată pentru menținerea preparatelor calde.

Atunci când durata de gătire este mai mare de 30 de min, redu temperatura aparatului cu cel puțin 3 - 10 min înainte de încheierea gătirii. Căldura reziduală din interiorul aparatului va continua să gătească preparatul.

Folosește căldura reziduală pentru a încălzi alte preparate.

Mentinerea caldă a alimentelor

Alege setarea pentru cea mai mică temperatură posibilă pentru a folosi căldura reziduală și menține preparatele calde. Indicatorul de căldură reziduală sau al temperaturii va apărea pe afișaj.

Gătire cu lumina stinsă

Opreşte lumina pe durata gătirii. Aprinde-o doar atunci când este necesar.

Aer cald umed

Funcție concepută pentru a economisi energie în timpul gătirii.

Atunci când foloseşti această funcție, lumina se stinge automat după 30 de sec. Poți aprinde din nou lumina, însă această acțiune va reduce economia de energie estimată.

15. STRUCTURA MENIULUI

15.1 Meniu

- selectați pen- tru a intra în Meniu.

Selectați opțiunea din Meniu structură și apăsați OK

Selectați setarea.

OK - apăsați pentru a confirma setarea.

Reglați valoarea și apăsați OK

Rotiți butonul de selectare pentru funcțiile de gătire la poziția oprit pentru a ieși din Meniu.

Meniu structură

Gătire asistată

Curățare

Setări

Setări
01 Timpul Modificare 02 Luminozitate display 1 - 5
03 Tonul de la taste 1 - Bip	2 - Clic	04 Volum la apăsare taste 1 - 4
	3 - Sunet oprit
05 Senzor de gătire Acțiune 1 - Alarmă și oprire	2 - Alarmă	06 Cronometru numărătoare directă	Pornit/Oprit
07 Iluminare Pornit/Oprit 08 Încălzire rapidă Pornit/Oprit
09 Semnal De Reamintire La Curățare	Pornit/Oprit 10 Modul demo Codul de activare:		2468
11 Versiunea software Verificare 12 Resetati toate optiunile Da / Nu

16. INFORMATII PRIVIND MEDIUL

Reciclați materialele marcate cu simbolul Pentru a recicla ambalajele, acestea trebuie puse în containerele corespunzătoare. Ajutați la protejarea mediului și a sănătății umane și la reciclarea deșeurilor din aparatele electrice și electrocasnice. Nu aruncați aparatele

marcate cu acest simbol impreună cu deșeurile menajere. Returnați produsul la centrul local de reciclare sau contactați administrația orașului dvs.
