Бренд	Electrolux
Модель	KODDP77H
Тип продукту	Вбудована електрична піч
Об'єм	72 літри
Розміри (В x Ш x Г)	594 x 595 x 569 мм (перед); 576 x 559 x 569 мм (зад)
Глибина вбудовування	548 мм
Вага	32,5 кг
Електроживлення	230 В ~ 50 Гц
Максимальна потужність	3 680 Вт (залежно від кабелю 3x1,5 мм²)
Енергетичний клас	A+
Споживання енергії (звичайне)	0,93 кВт·год/цикл
Споживання енергії (конвекція)	0,69 кВт·год/цикл
Режими приготування	Конвекція, Верхній/Нижній нагрів, SteamBake, Піца, Нижній нагрів, Заморожені страви, Волога конвекція, Гриль, Турбо-гриль
Спеціальні функції	Допоміжне приготування (з програмами), Щуп для приготування, Таймер, Відкладений старт, Швидке попереднє нагрівання, Піролітичне очищення (3 рівні)
Кількість рівнів решітки	5 рівнів (знімні напрямні для решітки)
Освітлення	Галогенна лампа (300 °C), енергетичний клас G
Безпека	Захист від дітей (блокування), Автоматичне вимкнення, Вентилятор охолодження, Дверцята, що блокуються під час піролізу
Очищення	Піроліз (C1: 1 год, C2: 1 год 30 хв, C3: 2 год 30 хв), Рекомендоване очищення, Знімна ємність камери
Комплект аксесуарів	Металева решітка, Деко для випікання, Противень для смаження, Щуп для приготування
Додаткові опції	Телескопічні напрямні (доступні окремо)
Довжина кабелю живлення	150 см
Загальна інформація	Завантажувана інструкція, додаток My Electrolux Kitchen, онлайн-підтримка

Часті запитання - KODDP77H ELECTROLUX

Як налаштувати час на печі Electrolux KODDP77H ?

Перейдіть до меню, повернувши ручку режимів приготування на Меню, потім виберіть Налаштування та Поточний час. Налаштуйте час за допомогою ручки керування та натисніть OK для підтвердження.

Що робити, якщо піч не нагрівається?

Переконайтеся, що прилад правильно підключений, запобіжник не вибило, дверцята щільно закриті, а автоматичне вимкнення не активоване. Також переконайтеся, що блокування вимкнено. Якщо проблема не зникає, зверніться до авторизованого сервісного центру.

Як використовувати функцію піролітичного очищення?

Видаліть усі аксесуари та залишки їжі. Відкрийте меню, виберіть Очищення, потім оберіть програму: C1 (1 год), C2 (1 год 30 хв) або C3 (2 год 30 хв). Натисніть OK для запуску. Дверцята автоматично заблокуються. Після завершення дайте охолонути і витріть попіл м'якою тканиною.

Чи можна використовувати функцію пари з цією піччю?

Так, завдяки функціям SteamBake та Приготування на пару. Наповніть ємність камери 250 мл водопровідної води, виберіть режим пари, встановіть температуру та попередньо прогрійте 10 хвилин перед закладкою продуктів. Увага: не наповнюйте ємність, коли піч гаряча.

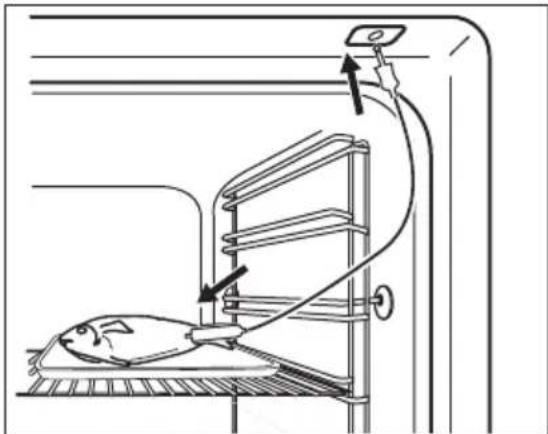

Як встановити щуп для приготування?

Вставте вістря щупа для приготування в центр найтовстішої частини продукту (м'ясо, птиця, риба). Підключіть вилку до гнізда на передній панелі печі. Налаштуйте бажану внутрішню температуру, натиснувши OK після вибору щупа. Коли температура досягнута, пролунає звуковий сигнал.

Що означає код помилки Err C2 на дисплеї?

Код Err C2 вказує, що вилка щупа для приготування була витягнута з гнізда під час приготування. Вставте її повністю та при необхідності перезапустіть приготування.

Як заощадити енергію за допомогою цієї печі?

Використовуйте функцію Волога конвекція для зменшення споживання. Не прогрівайте без потреби, використовуйте залишкове тепло, вимикаючи піч за 3-10 хвилин до кінця приготування. Тримайте дверцята закритими та вимикайте освітлення, коли ним не користуєтеся.

Як зняти дверцята для чищення?

Відкрийте дверцята повністю, підніміть засувки петель до клацання, потім закрийте дверцята наполовину. Підніміть і потягніть дверцята, щоб зняти їх. Щоб дістатися до скла, зніміть облицювання, натиснувши всередину, потім по черзі вийміть скляні панелі. Вимийте їх мильною водою, не мийте в посудомийній машині.

Як замінити лампу в печі?

Вимкніть піч і від'єднайте її від мережі. Поверніть скляний розсіювач, щоб зняти його. Замініть лампу на галогенну лампу, стійку до 300 °C. Тримайте її тканиною, щоб уникнути жирних слідів. Встановіть розсіювач на місце та підключіть прилад.

Які аксесуари постачаються з піччю?

Піч постачається з металевою решіткою, деком для випікання, противнем для смаження та щупом для приготування. Телескопічні напрямні доступні як опція.

ПОСІБНИК КОРИСТУВАЧА KODDP77H ELECTROLUX

UK Інструкція | Духова шафа 537

6. ПРЕД ПРВАТА УПОТРЕБА

ПРЕДУПРЕДУВАЊЕ!

7. СЕКОДНЕВНА УПОТРЕБА

ПРЕДУПРЕДУВАЊЕ!

8. ФУНКЦИИ НА ЧАСОВНИКОТ

Способ настройки: Таймер

• Грил/дубоки тигань

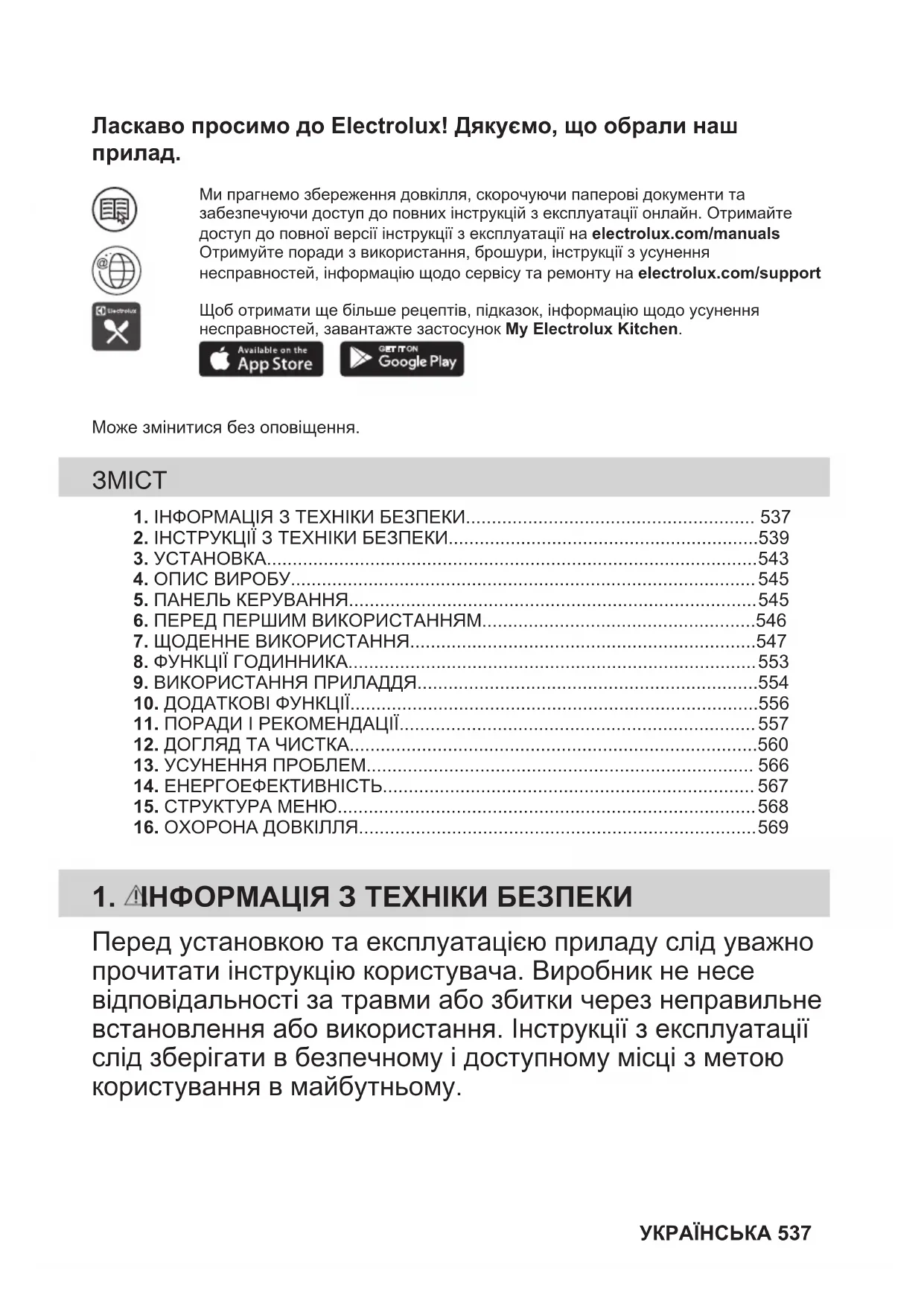

Ласкаво просимо до Electrolux! Дякуємо, що обрали наш прилад.

Ми прагнемо збереження довкілля, скорочуючи паперові документи та забезпечуючи доступ до повних інструкцій з експлуатації онлайн. Отримайте доступ до повної версії інструкції з експлуатації на electrolux.com/manuals Отримуйте поради з використання, брошури, інструкції з усунення несправностей, інформацію щодо сервісу та ремонту на electrolux.com/support

Щоб отримати ще більше рецептів, підказок, інформацію щодо усунення несправностей, завантажте застосунок My Electrolux Kitchen.

Може змінитися без оповіщення.

3MICT

1. ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ.... 537
2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ....539
3. УСТАНОВКА....543
4. ОПИС ВИРОБУ 545
5. ПАНЕЛЬ КЕРУВАННЯ....545
6. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ.....546
7. ЩОДЕННЕ ВИКОРИСТАННЯ....547
8. ФУНКЦІЇ ГОДИННИКА....553
9. ВИКОРИСТАННЯ ПРИЛАДДЯ....554
10. ДОДАТКОВІ ФУНКЦІЇ....556
11. ПОРАДИ І РЕКОМЕНДАЦІЇ....557
12. ДОГЛЯД ТА ЧИСТКА....560
13. УСУНЕННЯ ПРОБЛЕМ.... 566
14. ЕНЕРГОЕФЕКТИВНІСТЬ....567
15. СТРУКТУРА МЕНЮ....568
16. ОХОРОНА ДОВКІЛЛЯ....569

1. АНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ

Перед установкою та експлуатацією приладу слід уважно прочитати інструкцію користувача. Виробник не несе відповідальності за травми або збитки через неправильне встановлення або використання. Інструкції з експлуатації слід зберігати в безпечному і доступному місці з метою користування в майбутньому.

1.1 Безпека дітей і вразливих осіб

• Діти від 8 років та особи з обмеженими фізичними, сенсорними або психічними можливостями чи недостатнім досвідом і знаннями можуть користуватися цим приладом лише під наглядом, або за умови попереднього отримання інструкцій з безпечного користування приладом та розуміння пов'язаних з цим ризиків. Діти до 8 років та особи з важкою та комплексною непрацездатністю можуть перебувати поблизу приладу лише за умови, якщо знаходяться під безперервним спостереженням.

- Слідкуйте за тим, аби діти не бавилися з приладом.

- Тримайте усі пакувальні матеріали подалі від дітей та утилізуйте їх належним чином.

- ПОПЕРЕДЖЕННЯ! Прилад і його відкриті поверхні нагріваються під час використання. Не допускайте дітей та домашніх тварин до приладу під час його використання та охолодження.

- Якщо прилад оснащено засобами захисту від доступу дітей, їх необхідно активувати.

- Чищення або обслуговування приладу дітьми дозволяється лише під наглядом.

1.2 Загальна безпека

- Цей прилад призначено виключно для приготування їжі.

- Цей прилад призначений для використання в домашніх умовах у приміщенні.

- Цей прилад можна використовувати в офісах, готельних номерах, напів-готелях, приміщеннях для фермерського туризму та інших подібних приміщеннях, де застосування цього приладу не перевищує (середній) рівень побутового користування.

- Установлювати цей прилад і замінювати кабель повинен лише кваліфікований фахівець.

- Не користуйтеся приладом, доки його не буде встановлено у вбудовану конструкцію.

• Перш, ніж виконувати операції з технічного обслуговування, від'єднайте прилад від джерела живлення.
• У разі пошкодження електричного кабелю його має замінити виробник, його авторизований сервісний центр або інші аналогічно кваліфіковані особи задля уникнення ураження електричним струмом.
• ПОПЕРЕДЖЕННЯ: Щоб уникнути ураження електричним струмом, перш ніж починати міняти лампу, переконайтеся, що прилад вимкнено.
• ПОПЕРЕДЖЕННЯ: Прилад і його відкриті поверхні нагріваються під час використання. Слід бути обережними, щоб не торкатися нагрівальних елементів або поверхні внутрішньої камери приладу.
• Завжди користуйтеся кухонними рукавицями, коли витягаєте та вставляєте аксесуари чи посуд.

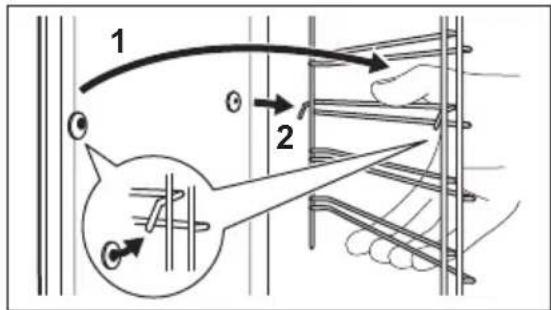

• Щоби зняти опори поличок, спочатку потягніть передню частину опори полички, а потім її задню частину в сторону від бічних стінок. Щоби встановити опори поличок, виконайте наведену вище процедуру у зворотній послідовності.
• Не використовуйте пароочищувач для очищення приладу.
• Не використовуйте для очищення скляної поверхні дверцят жорсткі абразивні засоби чи металеві шкребки, оскільки це може призвести до появи тріщин на склі, що може спричинити руйнування скла.
  • Перед піролітичним очищенням вийміть всі аксесуари з духової шафи та видаліть залишки їжі з камери приладу.

2. ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

2.1 Встановлення

ПОПЕРЕДЖЕННЯ!

Установлювати цей прилад повинен лише кваліфікований фахівець.

- Повністю зніміть упаковку.

• Не встановлюйте й не використовуйте пошкоджений прилад.
• Дотримуйтеся інструкцій зі встановлення, що постачаються разом із приладом.
• Будьте обережні під час переміщення приладу, оскільки він важкий.

Використовуйте захисні рукавички та взуття, що постачається в комплекті.

• Не тягніть прилад за ручку.
• Встановлюйте прилад у безпечному підходящому місці, що відповідає вимогам зі встановлення.
• Дотримуйтеся вимог щодо мінімальної відстані до інших приладів чи предметів.
  • Перед встановленням приладу переконайтеся, що його дверцята відкриваються без перешкод.
• Прилад оснащено електричною системою охолодження. Він повинен працювати від джерела живлення.

Мінімальна висота шафи (Мінімальна висота шафи під робочою поверхнею)	590 (600) мм
Ширина шафи 560 мм
Глибина шафи 550 (550) мм
Висота передньої частини приладу	594 мм
Висота задньої частини приладу	576 мм
Ширина передньої части-ни приладу	595 мм
Ширина задньої частини приладу	559 мм
Глибина приладу 569 мм
Вбудована глибина при-ладу	548 мм
Глибина з відкритими дверцятами	1022 мм
Мінімальний розмір вен-тиляційного отвору. Отвір розташовано внизу за-дньої сторони	560x20 мм
Довжина кабелю живлен-ня. Кабель розміщується в правому куті задньої сторони	1500 мм
Кріпильні гвинти 4x25 мм

2.2 Під'єднання до електромережі

ПОПЕРЕДЖЕННЯ!

Існус ризик займання та ураження електричним струмом.

• Усі роботи з під'єднання до електромережі мають виконуватися кваліфікованим електриком.
• Прилад повинен бути заземленим.
• Переконайтеся в тому, що параметри на табличці з технічними даними сумісні з електричними параметрами електроживлення від мережі.
• Завжди використовуйте правильно встановлену протиударну розетку.
• Не використовуйте розгалужувачі, перехідники й подовжувачі.
• Будьте обережні, аби не пошкодити штепсельну вилку та кабель. Якщо кабель живлення потребує заміни, зверніться до нашого сервісного центру.
• Пильнуйте, щоб кабель живлення не торкався або не був надто наближений до дверцят приладу або ніші під приладом, особливо коли він працює або дверцята гарячі.
• Елементи захисту від ураження електричним струмом та ізоляція мають бути закріплені так, аби їх не можна було зняти без спеціального інструмента.
  • Вставляйте штепсельну вилку в розетку електроживлення лише після закінчення установки. Переконайтеся, що після установки є вільний доступ до розетки електроживлення.
• Не вставляйте вилку в розетку, яка ненадійно закріплена.
• Не тягніть за кабель живлення, щоб відключити прилад з мережі. Завжди вимикайте, витягаючи штепсельну вилку.
• Використовуйте лише належні ізолюючі пристрої, а саме: лінійні роз'єднувачі, запобіжники (гвинтові запобіжники слід викрутити з патрона), реле захисту від замикання на землю та контактори.
• Електрообладнання має бути оснащеним ізолюючим пристроєм для повного відключення від електромережі. Зазор між контактами ізолюючого

пристрою має становити не менше 3 мм.

• Повністю закрийте дверцята приладу, перед тим як вставляти вилку кабелю живлення в розетку.
• Цей прилад оснащено електричним кабелем із вилкою.

Типи кабелів для встановлення або замі- ни для Європи:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Переріз кабелю вказано у розділі про загальну потужність на табличці з технічними даними. Також цю інформацію можна знайти у таблиці:

Загальна потуж- ність (Вт)

Поперечний перетин кабелю (мм²)

максимум 1380 3x0.75

максимум 2300 3x1

максимум 3680 3x1.5

Кабель заземлення (зелений/жовтий) повинен бути на 2 см довшим, ніж коричневий кабель фази та нейтральний синій кабель

2.3 Користування

ПОПЕРЕДЖЕННЯ!

Існує небезпека травмування, опіків, ураження електричним струмом і вибуху.

• Не змінюйте технічні специфікації цього приладу.
• Переконайтеся в тому, що вентиляційні отвори не заблоковано.
  • Під час роботи приладу не залишайте його без нагляду.
  • Вимикайте прилад після кожного використання.
• Будьте обережні, відчиняючи дверцята приладу під час його роботи. Можливе вивільнення гарячого повітря.
• Не працюйте з приладом, якщо ваші руки мокрі або якщо він контактує з водою.

• Не натискайте на відчинені дверцята.

• Не використовуйте прилад як робочу поверхню або як поверхню для зберігання речей.

• Обережно відчиняйте дверцята приладу. Використання інгредієнтів зі спиртом може призвести до утворення суміші спирту й повітря.
• Відчиняючи дверцята, пильнуйте, щоби поряд із пристроєм не було джерел утворення іскор та відкритого вогню.
• Не кладіть усередину приладу, поряд із ним або на нього легкозаймисті речовини чи предмети, змочені в легкозаймистих речовинах.

ПОПЕРЕДЖЕННЯ!

Існує ризик пошкодження приладу.

• Щоб запобігти пошкодженню або знебарвленню емалі, дотримуйтеся таких рекомендацій:
  – не ставте посуд або інші предмети безпосередньо на дно приладу;
  – не кладіть алюмінієву фольгу безпосередньо на дно камери приладу;
  – не ставте посуд із водою безпосередньо в розігрітий прилад;
  – не залишайте в приладі страви і продукти з високим вмістом вологи після завершення приготування їжі;
  – будьте обережні, виймаючи або встановлюючи аксесуари.

- Знебарвлення емалі або нержавіючої сталі не впливає на ефективність роботи приладу.

• Використовуйте глибоке деко для випікання тортів із великим вмістом вологи. Сік, що виділяється із фруктів, може залишати стійкі плями.

- Завжди готуйте із зачиненими дверцятами приладу.

- Якщо прилад розміщено позаду меблевої панелі (наприклад, дверцят), переконайтеся, що дверцята відкрито під час роботи приладу. Жар і волога можуть утворюватися позаду закритої меблевої панелі, спричиняючи подальше пошкодження приладу, корпусу або підлоги. Не закривайте меблеву панель, доки прилад повністю не охолоне після використання.

2.4 Догляд і чищення

ПОПЕРЕДЖЕННЯ!

Існує ризик отримання травм, пожежі або пошкодження приладу.

• Перед початком ремонту прилад треба від'єднати від електромережі, знявши запобіжник або витягнувши шнур живлення з розетки.
• Дайте приладу охолонути. Існує ризик того, що скляні панелі можуть тріснути.
• У разі пошкодження скляних панелей дверцят слід одразу замінити панелі. Зверніться до авторизованого сервісного центру.
• Будьте обережні, знімаючи дверцята з приладу. Дверцята важкі!
• Регулярно очищуйте прилад, щоб запобігти пошкодженню матеріалу поверхні.
• Протріть прилад вологою м'якою ганчіркою. Застосовуйте лише нейтральні миючі засоби. Не використовуйте абразивні засоби, жорсткі серветки для очищення, розчинники або металеві предмети.
• Якщо ви користуєтеся аерозолями для чищення духових шаф, обов'язково дотримуйтеся інструкцій із безпеки, наведених на упаковці.

2.5 Піролітичне очищення

ПОПЕРЕДЖЕННЯ!

Ризик отримання травм/ризик пожежі/ ризик виділення хімічних речовин (випаровувань) у режимі піролітичного очищення.

• Перед виконанням піролітичного очищення та попереднього прогрівання видаліть із камери духової шафи:
– залишки їжі, олії або жир, що пролилися або розсипалися;
– будь-які знімні предмети (зокрема полички, бічні напрямні тощо, що постачаються разом із приладом), особливо будь-які каструлі, сковорідки, дека, приладдя з антипригарним покриттям тощо.

- Уважно прочитайте інструкції щодо піролітичного очищення.

- Під час піролітичного очищення не дозволяйте дітям наближатися до приладу. Прилад дуже нагрівається і гаряче повітря вивільняється з передніх охолоджуючих вентиляційних отворів.

- Піролітичне очищення виконується за високої температури, що може призвести до появи випарів від залишків їжі та матеріалів, з яких виготовлено прилад, тому споживачам рекомендується:

– забезпечити належну вентиляцію під час кожного піролітичного очищення.

– забезпечують належну вентиляцію під час і після початкового попереднього прогрівання.

- Не проливайте і не наливайте воду на дверцята духової шафи під час і після піролітичного очищення, щоб уникнути пошкодження скляних панелей.

- Випаровування, що виділяються з піролізних печей або залишків їжі, як вказано вище, не є шкідливими для людини, зокрема для малюків і або осіб із проблемами зі здоров'ям.

- Тримайте домашніх тварин подалі від приладу під час та після піролітичного очищення та попереднього прогрівання. Невеличкі домашні тварини (особливо птахи та рептилії) можуть бути дуже чутливими до змін температури та випарів.

- Антипригарне покриття каструль, сковорідок, дек, приладдя тощо може пошкодитися під дією високої температури під час піролітичного очищення всіх духових шаф, а також може бути джерелом шкідливих випарів низького рівня небезпеки.

2.6 Внутрішня підсвітка

ПОПЕРЕДЖЕННЯ!

Небезпека враження електричним струмом.

- Стосовно ламп всередині цього виробу та запасних ламп, що продаються окремо: Ці лампи призначені для використання у побутових приладах з екстремальними фізичними умовами, такими як температура, вібрація,

вологість, або призначені для надання інформації про стан роботи приладу.

Вони не призначені для використання з іншою метою та не придатні для освітлення побутових приміщень.

• У цьому виробі є джерело світла класу енергоефективності G.
  • Використовуйте лише лампочки з такими ж технічними характеристиками.

2.7 Сервіс

• Для ремонту приладу звертайтеся до авторизованого сервісного центру.
  • Використовуйте лише оригінальні запасні частини.

2.8 Утилізація

ПОПЕРЕДЖЕННЯ!

Існує небезпека задушення.

• По інформацію з належної утилізації приладу зверніться до органів муніципальної влади.
  • Від'єднайте прилад від електромережі.
  • Відріжте кабель електричного живлення близько до приладу та утилізуйте його.
• Приберіть фіксатор дверцят, щоб унеможливити їх зачинення, якщо діти, або домашні тварини опиняться всередині приладу.

Цей продукт по вмісту небезпечних речовин відповідає вимогам Технічного регламенту обмеження використання деяких небезпечних речовин в електричному та електронному обладнанні (постанова Кабінета Міністрів України №139 від 10 березня 2017р.)

3. УСТАНОВКА

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

3.1 Вбудовування

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Як закріпити духовку в секції

• Комбінована решітка

Для посуду, форм для випічки, смаження.

• Деко для випічки

Для випікання тортів і бісквітів.

• Деко для гриля/смаження

Для випікання та смаження або як деко для збирання жиру.

1 Панель керування
2 Перемикач функцій нагріву
3 Дисплей
4 Ручка керування
5 Нагрівальний елемент
6 Гніздо термощупа
7 Лампа
8 Вентилятор
9 Заглибина камери
10 Опорна рейка, знімна
11 Рівні полиць

• Термощуп

Для перевірки ступеня готовності страви.

• Телескопічні спрямовувачі

Телескопічні спрямовувачі спрощують вставляння та виймання поличок.

5. ПАНЕЛЬ КЕРУВАННЯ

5.1 Висувні перемикачі

Для використання приладу ручку керування. Ручка керування висувається.

5.2 Огляд панелі керування

			OK
Таймер	Швидкий нагрів	Підсвітка Термощуп	Підтвердіть налаштування	Натисніть Поверніть ручку
Оберіть функцію нагріву, щоб увімкнути прилад.

Поверніть перемикач функцій нагріву в положення «Вимкнено», щоб вимкнути прилад.

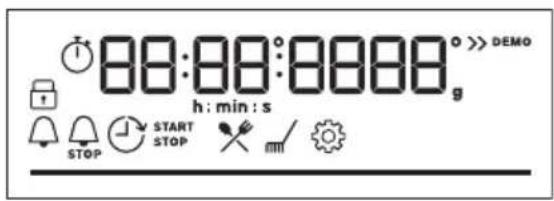

5.3 Дисплей

88:00:00008 g h : min : s STOP START STOP DEMO

Дисплей із основними функціями.

Індикатори дисплея

Загальні індикатори
Блокування	Допомога при готуван-ні	Очищення	Налаштуван-ня	Швидкий нагрів
Індикатори таймера
[0STW]Таймер	STOPТаймер закінчення	[50W4]Затримка часу	—	Таймер прямого від-ліку
Індикатор виконання - для температури або часу. Коли прилад досягає встановленої темпе-ратури, смуга стає повністю червоною.
Індикатор приготування на парі
Термощуп індикатор

6. ПЕРЕД ПЕРШИМ ВИКОРИСТАННЯМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

6.1 Первинне очищення

Перед першим застосуванням очистіть порожню духову шафу та встановіть час:

00:00

Встановіть час. Натисніть

6.2 Попереднє прогрівання

Перед першим використанням прогрійте порожню духову шафу.

Крок 1 Вийміть із духової шафи всі аксесуари й знімні опорні рейки.

Крок 2

Встановіть максимальну температуру для функції:

Залиште духову шафу працювати протягом 1 години.

Крок 3

Встановіть максимальну температуру для функції:

Залиште духову шафу працювати протягом 15 хвилин.

① 3 духової шафи під час попереднього прогрівання може виділятися запах і дим. Переконайтеся в тому, що приміщення добре провітрюється.

7. ЩОДЕННЕ ВИКОРИСТАННЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

7.1 Налаштування: Функції нагріву

Крок 1 Поверніть перемикач функцій нагріву, щоб обрати функцію нагріву.

Крок 2 Поверніть ручку керування для встановлення температури.

— натисніть і утримуйте, щоб увімкнути функцію: Швидкий нагрів. Доступно для деяких функцій духошафи.

Приготування на парі

Переконайтеся, що духова шафа холодна.

Наповніть заглибину камери водопровідною водою.

Оберіть функцію нагрівання з па- рою.

Установіть тем- пературу.

Попередньо прогрійте порожню духову шафу впродовж 10 хвилин для створення волого- сті.

Поставте страву в духову шафу.

① Максимальна ємність заглибини камери становить 250 мл. Не заповнюйте заглибину камери під час готування або коли духова шафа гаряча.

Після завершення готування на парі:

Крок 1 Крок 2 Крок 3
Поверніть перемикач функцій нагрівання в положення «Вимкне-но», щоб вимкнути духову шафу.	Обережно відкрийте дверцята. Па-ра, що виходить, може спричинити опіки.	Переконайтеся, що духова ша-фа холодна. Видаліть залишки води із заглибини камери духо-вої шафи.

7.2 Функції нагріву

Функція нагріву Додаток
Вентилятор	Для одночасного випікання максимум на трьох рівнях, а також для сушіння продуктів. Установіть температуру на 20–40 °C нижче, ніж при використанні функції Традиційне готування.
Традиційне готування	Випікання та смаження на одному рівні полиці.
SteamBake	Для додавання вологості під час готування. Для отримання потрібного кольору та хрусткої скоринки під час випікання. Для збільшення соковитості під час повторного нагрівання. Для консервування фруктів та овочів.
Функція «Піца»	Для випікання піци. Для отримання більш рум'яної скоринки та хрусткої основи.
Нижній нагрів	Випікання тортів із хрусткою основою та консервування продуктів.
Заморожені продукти	Для надання хрусткості напівфабрикатам (наприклад, картоплі фрі, картоплі по-селянськи або рулетам).
Волога конвекція	Цю функцію призначено для заощадження енергії під час готування. Під час використання цієї функції температура в камері може відрізнятися від встановле-ної. Використовується залишкове тепло. Потужність нагріву можна зменшити. Для додаткової інформації див. розділ «Щоденне користування», Примітки до: Волога конвекція.
Гриль	Для готування на грилі тонких смужок продуктів, а також для смаження хліба.
Турбо-гриль	Для смаження великих шматків м'яса чи домашньої птиці з кістками на одному рівні полиці. Приготування запіканок і зарум'янювання.
[AWAS]Меню	Для входу в меню: Допомога при готуванні, Очищення, Налаштування.

7.3 Примітки до: Волога конвекція

Ця функція використовувалася для забезпечення відповідності класу енергоефективності та вимогам екологічного проектування (згідно з EU 65/2014 та EU 66/2014). Тести згідно з: IEC/EN 60350-1

Під час приготування дверцята духової шафи мають бути зачинені, аби процедура не була перервана, а також для забезпечення максимальної енергоефективності духової шафи.

При використанні цієї функції лампа вимикається автоматично через 30 секунд.

Інструкції щодо приготування дивіться в розділі «Поради й рекомендації», Волога конвекція. Для ознайомлення із загальними рекомендаціями щодо енергозбереження дивіться розділ «Енергоефективність», пункт «Енергозбереження».

7.4 Налаштування: Допомога при готуванні

Для кожної страви в цьому підменю запропоновано функцію нагріву та температуру. Використовуйте цю функцію для швидкого приготування страви з налаштуванням за промовчанням. Можно також регулювати час і температуру протягом готування.

Для деяких страв також можна готувати з: Ступінь приготування справи:

• Термощуп • Непросмажений

• Середній
• Добре просмажений

Увійдіть в меню. Виберіть Допомога при готуванні. Натисніть OK

Оберіть форму. Натис- ніть OK

Вставте форму в духову шафу. Підтвердіть налаштування.

7.5 Допомога при готуванні

Позначення

Можна використовувати Термощуп. Помістіть Термощуп у найтовщу частину страви.

Прилад вимикається, коли буде досягнуто встановлену температуру Термощуп.

Позначення

Кількість води для функції приготування на парі.

Попередньо прогрійте прилад перед початком готування.

Рівень полички.

На дисплеї відображається Р та номер страви, який можна переглянути в таблиці.

Страва Вага Рівень полички/Аксесуар
1	Ростбіф, ледь про-смажений	1 - 1.5 кг; 4–5 смтовстих шматочків	2; деко для випіканняОбсмажте м’ясо декілька хвилин на гарячій пательні.Вставте у прилад.
2	Ростбіф, помірнопросмажений
3	Ростбіф, добре про-смажений
4	Стейк, помірно про-смажений	180 - 220 г нашматок; 3 см тов-сті скибочки	3; деко для смаження на решітціОбсмажте м’ясо декілька хвилин на гарячій пательні.Вставте у прилад.
5	Яловичина/тушкована (спинначастина, вирізка, оковалок)	1.5 - 2 кг	2; деко для смаження на решітціОбсмажте м’ясо декілька хвилин на гарячій пательні.Додайте рідини. Вставте у прилад.
6	Ростбіф, ледьпросмажений (повільне готування)	1 - 1.5 кг; 4–5 смтовстих шматочків	2; деко для випіканняВикористовуйте улюблені спеції або просто сіль тасвіжозмелений перець. Обсмажте м’ясо декілька хви-лин на гарячій пательні. Вставте у прилад.
7	Ростбіф, помірнопросмажений (повільне готування)
8	Ростбіф, добрепросмажений (повільне готування)
9	Філе, ледьпросмажене (повільне готування)	0,5–1,5 кг; 5–6 смтовстих шматочків	2; деко для випіканняВикористовуйте улюблені спеції або просто сіль тасвіжозмелений перець. Обсмажте м’ясо декілька хви-лин на гарячій пательні. Вставте у прилад.
10	Філе, помірнопросмажене (повільне готування)
11	Філе, добрепросмажене (повільне готування)
12	Запечена телятина(наприклад, лопатка)	0.8 - 1.5 кг; 4 смтовсті шматки	2; деко для смаження на решітціВикористовуйте улюблені спеції. Додайте рідини. За-пікати під кришкою.
13	Запечена свинячашийка або лопатка	1.5 - 2 кг	2; деко для смаження на решітціПереверніть м’ясо, коли мине половина часу приготу-вання.
14	Карнітас зі свинини(повільне готування)	1.5 - 2 кг	2; деко для випіканняВикористовуйте улюблені спеції. Переверніть м’ясо,коли мине половина часу приготування, щоб отриматирівномірне підрум’янювання.
15	Корейка, свіжа 1 - 1.5 кг; 5–6 смтовстих шматочків	2; деко для смаження на решітціВикористовуйте улюблені спеції.

Страва Вага Рівень полички/Аксесуар
16	Реберця 2 - 3 кг; використовуйте в сирому вигляді, 2 - 3 см тонкі реберці	☐ 3; глибоке декоДодайте рідини, щоб покрити дно дека. Переверніть м'ясо, коли мине половина часу приготування.
17	Бараняча нога з кісткою	☐ deco для смаження надекодля випічкиДодайте рідини. Переверніть м'ясо, коли мине половина часу приготування.
18	Ціла курка 1 - 1.5 кг, свіже	☐ 2; ☑ 0 мл; жароміцний посуд надекодля випіканняВикористовуйте улюблені спеції. Переверніть курча, коли мине половина часу приготування, щоб отримати рівномірне підрум'янювання.
19	Половина курки 0.5 - 0.8 кг	☐ 3; deco для випіканняВикористовуйте улюблені спеції.
20	Курка, грудка 180 - 200 г на шматок	☐ 4; форма для запікання на решітчастій поличціВикористовуйте улюблені спеції. Обсмажте м'ясо де-кілька хвилин на гарячій пательні.
21	Курячі гомілки, свіжі	☐ 5; deco для випіканняЯкщо ви спершу маринуєте курячі ніжки, встановіть нижчу температуру та готуйте їх довше.
22	Ціла качка 2 - 3 кг	☐ 6; deco для смаження на решітціВикористовуйте улюблені спеції. Покладіть м'ясо на деко для смаження. Переверніть качку коли мине половина часу приготування.
23	Ціла гуска 4 - 5 кг	☐ 7; глибоке декоВикористовуйте улюблені спеції. Покладіть м'ясо у глибоке deco для випікання. Переверніть гуску, коли мине половина часу приготування.
24	М'ясний рулет 1 кг	☐ 8; решіткаВикористовуйте улюблені спеції.
25	Ціла рибина, на грилі	☐ 9; deco для випіканняЗмажте рибу маслом та використовуйте улюблені спеції та трави.
26	Рибне філе -	☐ 10; форма для запікання на решітчастій поличціВикористовуйте улюблені спеції.
27	Чізкейк -	☐ 11; роз'ємна форма діаметром 28 см на ком-бінованій решітці
28	Яблучний пиріг -	☐ 12; 100 ml; декодля випікання
29	Яблучний тарт	☐ 13; форма для пирога на комбінованій решітці
30	Яблучний пиріг -	106-150 мл;форма для пирогадіаметром 22 см на решітці
31	Шоколадні тістечка 2 кг тіста	3; глибоке деко
32	Шоколадні мафіни -	106-50 мл; деко для кексів на решітці
33	Здобний пиріг -	2; форма для хліба на комбінованій решітці
34	Печена картопля 1 кг	2; деко для випічкиПокладіть цілі картоплини зі шкіркою на деко для випікання.
35	Картопля по-сельянські	1 кг3; деко для випікання, вкрите папером для випіканняВикористовуйте улюблені спеції. Поріжте картоплю на шматочки.
36	Суміш овочів, запечених на грилі	1 - 1.5 кг3; деко для випікання, вкрите папером для випіканняВикористовуйте улюблені спеції. Наріжте овочі на шматочки.
37	Крокети, заморожені	0.5 кг3; деко для випікання
38	Картопля, заморожена	0.75 кг3; деко для випікання
39	М'ясна/овочева лазанья зі сухих листів для пасти	1 - 1.5 кг2; форма для запікання на комбінованій решітці
40	Картопляна запіканка (сира картопля)	1 - 1.5 кг1; форма для запікання на комбінованій решітціОберніть страву, коли мине половина часу приготування.
41	Піца свіжа, тонка	-100 мл;деко для випікання, вистеленепапером для випікання
42	Піца свіжа, товста	-100 мл;деко для випічки, викладене папером для випікання
43	Кіш -	2; форма для випічки на комбінованій решітці
44	Багет / чіабата / білий хліб	0.8 кг150 мл; деко для випікання, викладенепапером для випіканняДля білого хліба необхідно більше часу.
45	Весь пшеничний / житній / чорний хліб, всі зернові на формі для випічки	1 кг150 мл; деко для випікання, викладене папером для випікання / решітчаста поличка

8. ФУНКЦІЇ ГОДИННИКА

8.1 Функції годинника

Функція годинника Додаток
[УА57]	Коли час таймера завершиться, пролунає звуковий сигнал.
Таймер
[МУ2X]	Коли час таймера завершиться, пролунає звуковий сигнал і функція нагріван-ня зупиниться.
STOP
Тривалість приготування
[МД66]	Відкладання початку та/або завершення готування.
Затримка часу
[З4Y2]	Максимум становить 23 год 59 хв. Ця функція не впливає на роботу духовоїшафи.
Таймер прямого відліку	Щоб увімкнути чи вимкнути, Таймер прямого відліку виберіть: Меню, Нала-штування.

8.2 Налаштування: Функції годинника

Налаштування: Час доби
Крок 1 Крок 2 Крок 3
Щоб змінити час доби, увійдіть в меню та оберіть «Налаштування», «Час доби».	Налаштуйте годинник	Натисніть: ОК

Налаштування: Таймер

Крок 1		Крок 2 Крок 3
	На дисплеї відо- бражається:0:00
Натисніть:		Встановіть Таймер	Натисніть:OK
iTаймер відразу починає відлік.

Налаштування: Тривалість приготування

Крок 1 Крок 2			Крок 3 Крок 4
[СЗХ]	[7НДW]	На дисплеї відображається:0:00STOP
Виберіть функцію нагрівання і встановіть температуру.	Натискайте кілька разів: [IMAGE]		Встановіть час при-готування.	Натисніть: OK

i Таймер відразу починає відлік.

Налаштування: Затримка часу

Крок 1 Крок 2			Крок 3 Крок 4			Крок 5 Крок 6
		На дисплеї відображається час до-би			На дисплеї відобра-жається:---:---
Виберіть функцію нагрівання.	Натискайте кілька разів: [IMAGE].	[УХОА] СТАРТ	Встановіть час початку.	Натисніть: ОК.	[ОЗХО] СТОП	Встановіть час закін-чення.	Натисніть: ОК.

CTAPT
СТОП

i Таймер починає відлік у встановлений час початку.

9. ВИКОРИСТАННЯ ПРИЛАДДЯ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

9.1 Встановлення аксесуарів

Невелика заглибина вгорі покращує безпеку. Крім того, заглибини запобігають

перекиданню. Високий обідок навкруги полички не дає посуду зісковзнути з полички.

Комбінована решітка:

Просуньте решітку між напрямними планками опорних рейок і переконайтеся, що її ніжки спрямовано донизу.

Деко для випічки / Глибоке деко:

Просуньте деко між напрямними планками опорних рейок.

Термощуп— вимірює температуру всередині продукту.

Необхідно встановити два значення температури:

°C
температура духової шафи.	температура всередині продукту.

Для найкращого результату готування:

Інгредієнти повинні мати кімнат-ну температуру.

Не використовуйте для рідких страв.

Під час приготування він повинен залишатися всередині страви.

Спосіб використання: Термощуп

Крок 1 Увімкніть духову шафу.

Крок 2 Установіть функцію нагріву та, якщо потрібно, температуру духової шафи.

М'ясо, домашня птиця та риба Запіканка

Вставте кінчик Термощуп в центр м'яса, риби, за можливості в найтовщу його частину. Переконайтеся, що щонайменше 3/4 Термощуп знаходиться всередині страви.

Вставте кінчик Термощуп саме в центрі жароміцного посуду. Термощуп під час випікання потрібно закріпити, щоб не рухався. Для цього скористайтеся твердим інгредієнтом. Використовуйте край посуду для випікання, щоб підтримати силіконову ручку ТермощупКінчик Термощуп не повинен торкатися дна посуду для випікання.

Крок 4 Вставте Термощуп в гніздо спереду духової шафи.

На дисплеї відображається поточна температура: Термощуп.

Крок 5

— натисніть, щоб установити температуру всередині продукту.

Крок 6

— натисніть, щоб підтвердити.

Коли strава досягає встановленої температури, лунає сигнал. Можна зупинити роботу духової шафи або продовжити готування для доброго просмаження страви.

Крок 7 Вийміть Термощуп вилку з гнізда та вийміть страву з духової шафи.

ПОПЕРЕДЖЕННЯ!

Існує ризик обпектися, оскільки Термощуп стає гаряче. Будьте обережні під час відключення та видалення датчика з їжі.

10. ДОДАТКОВІ ФУНКЦІЇ

10.1 Блокування

Ця функція запобігає випадковій зміні функції приладу.

Увімкніть її, коли працює прилад, — встановлене готування продовжується, панель керування заблоковано.

Увімкніть її, коли прилад вимкнено, — його неможливо увімкнути, панель керування заблоковано.

OK — натисніть і утримуйте, щоб увімкнути функцію. Пролунає звуковий сигнал.

OK — натисніть і утримуйте, щоби вимкнути.

3 x

миготить, коли увімкнено блокування.

10.2 Автоматичне вимикання

З міркувань безпеки передбачено, що духова шафа вимикається через деякий час у разі, якщо функція нагріву активована, але налаштування не зміннюються.

(°C) (год.)

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

(°C) (год.)

250 - максимум 3

Автоматичне вимикання не спрацьовує при наступних режимах: Підсвітка, Термощуп, Затримка часу.

10.3 Вентилятор охолодження

Під час роботи приладу вентилятор охолодження автоматично вмикається для підтримки поверхонь прохолодними. Якщо вимкнути прилад, вентилятор продовжуватиме працювати, доки прилад не охолоне.

11. ПОРАДИ І РЕКОМЕНДАЦІЇ

11.1 Рекомендації щодо приготування

i

У таблицях указано орієнтовні значення температури та часу приготування. Вони залежать від рецепту, а також якості та кількості інгредієнтів, що використовуються.

Результати випікання та смаження страв за допомогою цього приладу неможливо порівняти з тими, які ви отримували за допомогою інших приладів. Наведені нижче вказівки містять рекомендовані налаштування температури, часу готування та положення полиці для певних типів продуктів.

Якщо ви не можете знайти налаштування для певного рецепту, скористайтеся налаштуваннями для аналогічного рецепту.

11.2 Волога конвекція

Для отримання найкращих результатів дотримуйтеся рекомендацій, зазначених у таблиці нижче.

(°C) (XB.)

Солодкі булочки, 16 шт.

деко для випікання або гли- бока жаровня

180 2 20 - 30

Булочки, 9 шт. деко для випікання або гли- бока жаровня

180 2 30 - 40

Піца, заморожена, 0,35 кг

решітка 220 2 10 - 15

	(°C) (хв.)
Рулет із джемом деко для випікання або гли-бока жаровня	170 2 25 - 35
Брауні деко для випікання або гли-бока жаровня	175 3 25 - 30
Суфле, 6 шт. керамічні формочки на ре-шітці	200 3 25 - 30
Бісквітні коржі форма для коржа на решітці 180 2 15 - 25
Бісквітний торт форма для випікання на ре-шітці	170 2 40 - 50
Приварена риба, 0,3 кг	деко для випікання або гли-бока жаровня	180 3 20 - 25
Ціла риба, 0,2 кг деко для випікання або гли-бока жаровня	180 3 25 - 35
Рибне філе, 0,3 кг деко для піци на решітці 180 3 25 - 30
Варене м'ясо, 0,25 кг деко для випікання або гли-бока жаровня	200 3 35 - 45
Шашлик, 0,5 кг деко для випікання або гли-бока жаровня	200 3 25 - 30
Печиво, 16 шт. деко для випікання або гли-бока жаровня	180 2 20 - 30
Мигдальні тістечка, 24 шт.	деко для випікання або гли-бока жаровня	180 2 25 - 35
Мафіни, 12 шт. деко для випікання або гли-бока жаровня	170 2 30 - 40
Солона випічка, 20 шт.	деко для випікання або гли-бока жаровня	180 2 25 - 30
Печиво з пісочного тіста, 20 шт.	деко для випікання або гли-бока жаровня	150 2 25 - 35
Тарталетки, 8 шт. деко для випікання або гли-бока жаровня	170 2 20 - 30
Овочі, варені, 0,4 кг	деко для випікання або гли-бока жаровня	180 3 35 - 45
Вегетаріанський ом-лет	деко для піци на решітці 200 3 25 - 30
Середземноморські овочі, 0,7 кг	деко для випікання або гли-бока жаровня	180 4 25 - 30

11.3 Волога конвекція - рекомендовані аксесуари

Використовуйте темні матові форми та посуд. Вони краще поглинають тепло, ніж світлий колір та блискучий посуд.

Деко для піци	Деко для випікання	Формочки	Форма для пирога
Темне, матове діаметр 28 см	Темне, матове діаметр 26 см	Кераміка діаметр 8 см, ви-сота 5 см	Темне, матове діаметр 28 см

11.4 Таблиці приготування їжі для дослідницьких установ

Інформація для дослідницьких установ

Тестування відповідно до стандарту IEC 60350-1.

		[WYK]
				(°C) (xB)
Маленькітістечка,20 штук напіддон	Традиційнеготування	Деко для випічки	3 170 20 - 35 -
Маленькітістечка,20 штук напіддон	Вентилятор Деко для випічки		3 150 - 160 20 - 35 -
Маленькітістечка,20 штук напіддон	Вентилятор Деко для випічки		2 та 4 150 - 160 20 - 35 -
Яблучнийпиріг, 2формиØ20 см	Традиційнеготування	Комбінованарешітка	2 180 70 - 90 -
Яблучнийпиріг, 2формиØ20 см	Вентилятор Комбінованарешітка		2 160 70 - 90 -
Нежирнийбісквіт,форма дляторта(Ø 26 см)	Традиційнеготування	Комбінованарешітка	2 170 40 - 50 Попередньо прогрій-те духову шафу про-тягом 10 хв.
		(°C) (хв)
Нежирний бісквіт, форма для торта (∅ 26 см)	Вентилятор Комбінована решітка	2 160 40 - 50 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Нежирний бісквіт, форма для торта (∅ 26 см)	Вентилятор Комбінована решітка	2 та 4 160 40 - 60 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Пісочні хлі-бобулочні вироби	Вентилятор Деко для ви-пічки	3 140 - 150 20 - 40 -
Пісочні хлі-бобулочні вироби	Вентилятор Деко для ви-пічки	2 та 4 140 - 150 25 - 45 -
Пісочні хлі-бобулочні вироби	Традиційне готування	Деко для ви-пічки	3 140 - 150 25 - 45 -
Грінки, 4–6 штук	Гриль Комбінована решітка	4 макс. 1 - 5 Попередньо прогрій-	те духову шафу про-тягом 10 хв.
Бургер із яловичини, 6 штук, 0,6 кг	Гриль Комбінована решітка, під-дон для зби-рання жиру	4 макс. 20 - 30 Установіть комбіно-	вану решітку на че-твертий рівень, а під-дон для збирання жи-ру — на третій рівень духової шафи. Коли пройде половину ча-су приготування, пе-реверніть страву на другий бік.Попередньо прогрій-те духову шафу про-тягом 10 хв.

Див. розділи з інформацією щодо техніки безпеки.

12.1 Примітки щодо чищення

Засоби для чи- щення

Очищайте передню поверхню приладу лише за допомогою серветки з мікрофібри, змо- ченої в теплій воді з додаванням м'якого засобу для чищення.

Металеві поверхні слід чистити за допомогою розчину для чищення.

Використовуйте неагресивний засіб для чищення плям.

Щоденне кори- стування

Очищуйте камеру духової шафи після кожного використання. Накопичення жиру й інших залишків їжі може спричинити загоряння.

Всередині приладу або на скляній панелі дверцят може утворюватися конденсат. Щоб зменшити конденсацію, перед приготуванням страви дайте приладові попрацювати протягом 10 хвилин. Не залишайте готові страви всередині приладу довше 20 хвилин. Після кожного використання протирайте камеру лише серветкою з мікрофібри.

Аксесуари

Після кожного використання мийте та просушуйте всі аксесуари. Використовуйте лише серветку з мікрофібри, змочену в теплій воді з додаванням м'якого засобу для чищення. Не мийте аксесуари в посудомийній машині.

Аксесуари з антипригарним покриттям забороняється мити з використанням агресивних засобів чи гострих предметів.

12.2 Як чистити: Заглибина камери

Очистіть заглибину камери, щоб видалити залишки вапна після готування з парою.

Налийте 250 мл білого оцту у заглибину камери. Використовуйте оцет із максимальною концентрацією 6% без домішок.

Зачекайте, доки оцет розчинить залишки вапна протягом 30 хвилин в умовах температури навколишнього середовища.

Помийте внутрішню камеру м'якою ганчіркою і теплою водою.

Для функції: SteamBake очищуйте духову шафу після кожних 5–10 циклів готування.

12.3 Як зняти: Опорні рейки

Для очищення духової шафи вийміть опори поличок.

Крок 1 Вимкніть духову шафу й зачекайте, доки вона охолоне.

Крок 2 Спочатку потягніть передню части- ну опорної рейки від бічної стінки.

Крок 3 Потягніть задню частину опорної рейки від бокової стінки та зніміть решітку повністю.

Крок 4 Щоби встановити опори поличок, виконайте наведену вище процеду- ру у зворотній послідовності. Стопорні штифти на телескопічних спрямовувачах мають бути спрямо- вані вперед.

1 2

12.4 Спосіб використання: Піролітичне очищення

Почистіть духову шафу за допомогою Піролітичне очищення.

ПОПЕРЕДЖЕННЯ!

Існує ризик отримання опіків.

УВАГА

Якщо поруч розміщено інші пристрої, не використовуйте їх одночасно з цією функцією. Це може пошкодити духову шафу.

Перед Піролітичне очищення:

Вимкніть духову шафу й заче- кайте, доки вона охолоне.

Вийміть усі аксесуари. Помийте дно духової шафи та внутрішнє скло дверцят теплою водою за допомогою м'якої ганчірки та м'якого засобу для чищення.

Піролітичне очищення

Крок 1 Увійдіть у меню: Очищення

опція Тривалість

С1 - Легке очищення 1 h

С2 - Звичайне очищення 1 h 30 min

С3 - Ретельне очищення 2 h 30 min

Крок 2 OK — натисніть, щоби вибрати програму очищення.

Крок 3 OK — натисніть, щоб почати очищення.

Крок 4 Після очищення поверніть ручку керування для функцій нагріву в положення «Вимк.».

Піролітичне очищення

Після запуску очищення дверцята духової шафи блокуються й лампочка не світиться. Доки дверцята заблоковано на дисплеї відображається:

Після завершення очищення виконайте наведені нижче дії.

Вимкніть духову шафу й заче- кайте, доки вона охолоне.

Протріть внутрішню камеру м'якою тканиною.

Видаліть залишки з дна камери духо- вої шафи.

12.5 Нагадування про очищення

Духова шафа повідомляє про необхідність очищення за допомогою функції піролітичного чищення.

мигтить на дисплеї протягом 5 секунд після кожного сеансу готування.

Щоб вимкнути нагадування, введите Меню і оберіть Налаштування, Нагадування про очищення.

12.6 Як зняти та встановити: Дверцята

Дверцята духової шафи складаються із трьох скляних панелей. Для очищення дверцята духової шафи та внутрішні скляні панелі можна зняти. Перш ніж знімати скляні панелі, прочитайте всю інструкцію «Зняття та встановлення дверцят».

УВАГА

Не використовуйте духову шафу без скляних панелей.

Крок 1 Повністю відчиніть дверцята й утримуйте обидві зависи.

Крок 2 Підніміть і потягніть засувки до клацання.

Крок 3 Прикрийте дверцята духової шафи до се-редини першої позиції відкриття. Потім підніміть і потягніть дверцята, щоб вийня-ти їх із гнізд.	[ЗХГТ]
Крок 4 Покладіть дверцята духової шафи на рів-ну поверхню, застелену м'якою тканиною.
Крок 5 Візьміться за оздоблення дверцят (В) на верхньому краї дверцят з обох боків і на-тисніть у напрямку всередину, щоб вивіль-нити прокладку.	[Х7А6]
Крок 6 Потягніть оздоблення дверцят у напрямку вперед, щоб зняти його.
Крок 7 Утримуйте скляні панелі дверцят за верх-ній край та обережно витягніть їх по черзі. Починайте з верхньої панелі. Переконай-теся в тому, що скло повністю вийшло з опор.	[СК22]

Крок 8

Помийте скляні панелі теплою водою з милом. Ретельно витріть скляні панелі. Не мийте скляні панелі в посудомийній машині.

Крок 9 Після очищення встановіть скляні панелі і дверцята духової шафи.

Якщо дверцята встановлені правильно, ви почуєте клацання при закриванні засувок.

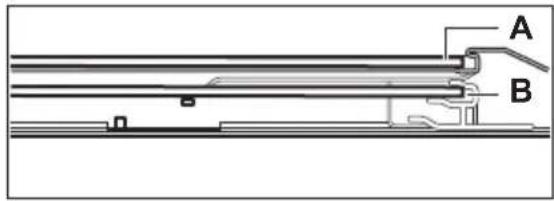

Переконайтеся, що ви вставили скляні панелі (А та В) у правильному порядку. Перевірте символ/друк збоку скляної панелі. Кожна скляна панель виглядає по-різному, аби полегшити розбирання та складання.

При правильному встановленні оздоблення дверцят чути характерне клацання.

Переконайтеся, що ви вставили середню скляну панель у відповідні гнізда.

A B

A B

12.7 Як замінити: Лампа

ПОПЕРЕДЖЕННЯ!

Небезпека враження електричним струмом.

Лампа може бути гарячою.

Завжди тримайте галогенову лампу ганчіркою, щоб запобігти підгорянню залишків жиру на лампі.

Перед заміною лампи:

Крок 1 Крок 2 Крок 3
Вимкніть духову шафу. Зачекайте,доки духова шафа охолоне.	Відключіть духову шафу від електромережі.	Покладіть рушник на дно камери духової шафи.

Задня лампа

Крок 1 Поверніть скляний плафон, щоб зняти його.

Крок 2 Очистіть скляний плафон.

Крок 3 Замініть лампу відповідною жаростійкою лампою, яка витримує нагрівання до 300 °C.

Крок 4 Установіть скляний плафон.

13. УСУНЕННЯ ПРОБЛЕМ

ПОПЕРЕДЖЕННЯ!

Див. розділи з інформацією щодо техніки безпеки.

13.1 Дії в разі виникнення проблем

У будь-яких випадках, які не зазначені у цій таблиці, зверніться до авторизованого сервісного центру.

Прилад не вмикається або не розігрівається
Проблема Переконайтеся, що

Не вдається ввімкнути прилад або привести його в дію.

Прилад правильно під'єднано до електромережі.

Прилад не нагрівається. Деактивовано автоматичне вимкнення.

Прилад не нагрівається. Дверцята приладу зачинені.

Прилад не нагрівається. Запобіжник перегорів.

Прилад не нагрівається. Блокування вимкнено.

Компоненти

Проблема Переконайтеся, що

Лампа вимкнена. Волога конвекція - увімкнено.

Лампа не світиться. Лампочка перегоріла.

Функція Термощуп не працює. Вилка Термощуп повністю вставлена в розетку.

Коди помилок

Відображення на дисплеї Переконайтеся, що

Err C2 Ви витягнули Термощуп вилку з розетки.

Err3 Дверцята духової шафи зачинені або замок дверцятне зламано.

Err102 Дверцята приладу зачинені.

Err102 Замок дверцят не зламано.

00:00 Була припинена подача електроенергії. Встановіть час доби

Якщо на дисплеї відображається код помилки, якого немає в цій таблиці, вимкніть запобіжник домашньої мережі, потім знову увімкніть його та перезапустіть духову шафу. Якщо код помилки з'являється знову, зверніться до авторизованого сервісного центру.

Очищення

Проблема Переконайтеся, що

Вода витікає із заглибини камери. Забагато води у заглибині камери.

13.2 Дані щодо технічного обслуговування

Якщо Ви не можете вирішити проблему самостійно, зверніться до закладу, де Ви придбали прилад, або до авторизованого сервісного центру.

Дані, потрібні для сервісного центру, вказані на табличці з технічними даними. Паспортна табличка розташована на передньому краї камери приладу. Не знімайте паспортну табличку з камери приладу.

Рекомендуємо записати дані тут:

Модель (MOD.) ......

Код виробу (PNC) ......

Серійний номер (S.N.) ......

14. ЕНЕРГОЕФЕКТИВНІСТЬ

14.1 Інформація про виріб та Інформаційний листок виробу

Назва постачальника Electrolux
Ідентифікатор моделі	EOD4P57H 949499868KODDP77H 949499871
Індекс енергоефективності 81.2
Клас енергоефективності A+
Споживання енергії при стандартному завантаженні, традицій-ний режим	0.93 кВт•год/цикл
Споживання енергії при стандартному завантаженні, режим примусового використання вентилятора	0.69 кВт•год/цикл
Кількість камер 1
Джерело нагрівання Електроенергія
Гучність 72 л
Тип духової шафи Вбудована духова шафа
Маса	EOD4P57H 32.1 кг
	KODDP77H 32.5 кг
IEC/EN 60350-1 - Електричні побутові прилади для готування їжі — частина 1: Плити, духові шафи, парові духові шафи та грилі — способи вимірювання продуктивності.

14.2 Енергозбереження

Прилад має функції, що допомагають зберігати електроенергію під час щоденного готування.

Переконайтеся в тому, що під час роботи дверцята приладу зачинені. Не відчиняйте дверцята приладу занадто часто під час готування. Підтримуйте чистоту ущільнювача дверцят і переконайтеся, що його належним чином зафіксовано.

Користуйтеся металевим посудом для покращення енергозбереження.

Коли можливо, не розігрівайте прилад перед готуванням.

Якщо ви послідовно готуєте кілька страв, зведіть перерви між ними до мінімуму.

Готування з використанням вентилятора

Коли можливо, використовуйте функції готування з вентилятором для збереження електроенергії.

Залишкове тепло

Вентилятор і лампа продовжують працювати. При вимкненні приладу дисплей показує залишкове тепло.

Залишкове тепло можна використовувати для підтримання справи теплою.

Якщо тривалість готування перевищує 30 хвилин, опустіть температуру приладу до мінімуму за 3–10 хвилин до завершення готування. Останні етапи готування справи будуть виконані за рахунок залишкового тепла.

Використовуйте залишкове тепло для розігрівання інших страв.

Підтримування страви теплою

Виберіть найнижчу температуру з можливих, щоб використати залишкове тепло для збереження їжі теплою. На дисплеї з'являється індикатор залишкового тепла або температури.

Готування з вимкненою лампою

Вимкніть лампу під час готування.

Вмикайте її лише за потреби.

Волога конвекція

Функція, призначена для збереження енергії під час готування.

При використанні цієї функції лампа вимикається автоматично через 30 секунд. Ви можете ввімкнути лампу знову, але ця дія призведе до зниження очікуваної ефективності збереження енергії.

15. СТРУКТУРА МЕНЮ

15.1 Меню

- оберіть для введення Меню.

Оберіть опцію зі структури Меню і натисніть OK

Оберіть налашту- вання.

ОК — натисніть, щоб підтвердити налаштування.

Відрегулюйте зна- чення і натисніть ОК.

Поверніть перемикач функцій нагріву в положення «Вимкнено», щоб вийти з Меню.

Структура Меню

Допомога при готуванні

Очищення

Налаштування

Налаштування

01 Час доби Змінити 02 Яскравість дисплею 1 - 5
03 Сигнали кнопок управл. 1 - дзвінкий звук2 - глухий звук3 - звук вимкне-но	04 Рівень гучності 1 - 4
05 Термощуп Дія 1 - Подати сиг-нал та зупини-тися2 - Подати сиг-нал	06 Таймер прямого відліку Увімк./Вимк.
07 Підсвітка Увімк./Вимк. 08 Швидкий нагрів Увімк./Вимк.
09 Нагадування про очищен-ня	Увімк./Вимк. 10 Демонстраційний ре-жим	Код активації:2468
11 Версія програмного забез-печення	Перевірте 12 Скинути всі налашту-вання	Так / Hi

16. ОХОРОНА ДОВКІЛЛЯ

Здавайте на повторну переробку матеріали, позначені відповідним символом 📁 Викидайте упаковку у відповідні контейнери для вторинної сировини. Допоможіть захистити навколишнє середовище та здоров'я інших людей і забезпечити вторинну переробку електричних і електронних приладів. Не

викидайте прилади, позначені відповідним символом хазом з іншим домашнім сміттям. Поверніть продукт до заводу із вторинної переробки у вашій місцевості або зверніться до місцевих муніципальних органів влади.

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
