Marka	Electrolux
Modeli	KODDP77H
Lloji i produktit	Furrë elektrike e integruar
Vëllimi	72 litra
Dimensionet (L x G x T)	594 x 595 x 569 mm (para) ; 576 x 559 x 569 mm (mbrapa)
Thellësia e integrimit	548 mm
Pesha	32,5 kg
Furnizimi me energji elektrike	230 V ~ 50 Hz
Fuqia maksimale	3 680 W (sipas kabllor 3x1.5 mm²)
Klasa energjetike	A+
Konsumi energjetik (konvencional)	0,93 kWh/cikël
Konsumi energjetik (nxehtësi rrotulluese)	0,69 kWh/cikël
Mënyrat e gatimit	Nxehtësi rrotulluese, Ngrohje e lartë/e ulët, SteamBake, Pica, Ngrohje e poshtme, Pjata të ngrira, Nxehtësi rrotulluese e lagësht, Gril, Turbo gril
Funksione speciale	Gatim i asistuar (me programe), Sondë gatimi, Kohëmatës, Nisje e vonuar, Ngrohje e shpejtë, Pastrim me pirolizë (3 nivele)
Numri i niveleve të grilës	5 nivele (mbajtëse grilë të lëvizshme)
Ndriçimi	Llambë halogjeni (300 °C), klasa energjetike G
Siguria	Siguria e fëmijëve (bllokimi), Ndalim automatik, Ventilator ftohjeje, Derë e bllokueshme në pirolizë
Pastrimi	Pirolizë (C1: 1 orë, C2: 1 orë 30 min, C3: 2 orë 30 min), Pastrim i rekomanduar, Tabaka e kavitetit e lëvizshme
Aksesorët e përfshirë	Grilë metalike, Tabaka për pjekje, Pjatë për pjekje në skarë, Sondë gatimi
Opsione shtesë	Hekurudha teleskopike (në dispozicion veçmas)
Gjatësia e kabllit të furnizimit	150 cm
Informacione të përgjithshme	Manual i shkarkueshëm, aplikacioni My Electrolux Kitchen, mbështetje online

Pyetjet më të shpeshta - KODDP77H ELECTROLUX

Si të rregulloni orën në furrën Electrolux KODDP77H?

Shkoni te menyja duke rrotulluar dorezën e mënyrave të gatimit në Menu, më pas zgjidhni Konfigurimet dhe Ora aktuale. Rregulloni orën duke përdorur dorezën e kontrollit dhe shtypni OK për të konfirmuar.

Çfarë duhet bërë nëse furra nuk nxehet?

Kontrolloni që pajisja të jetë lidhur saktë, që siguresa të mos jetë ndërprerë, që dera të jetë mbyllur mirë dhe që ndalimi automatik të mos jetë aktivizuar. Sigurohuni gjithashtu që bllokimi të jetë çaktivizuar. Nëse problemi vazhdon, kontaktoni shërbimin e autorizuar të pas-shitjes.

Si të përdoret funksioni i pastrimit me pirolizë?

Hiqni të gjithë aksesorët dhe mbeturinat ushqimore të tepërta. Hapni menunë, zgjidhni Pastrimi, më pas zgjidhni një program: C1 (1 orë), C2 (1 orë 30 min) ose C3 (2 orë 30 min). Shtypni OK për të filluar. Dera mbyllet automatikisht. Pasi të përfundojë, lëreni të ftohet dhe fshini hirin me një leckë të butë.

A mund të përdor funksionin e avullit me këtë furrë?

Po, falë funksioneve SteamBake dhe Gatim me avull. Mbushni tabakanë e kavitetit me 250 ml ujë rubineti, zgjidhni modalitetin e avullit, rregulloni temperaturën dhe ngroheni 10 minuta përpara se të vendosni ushqimin. Kujdes: mos mbushni tabakanë kur furra është e nxehtë.

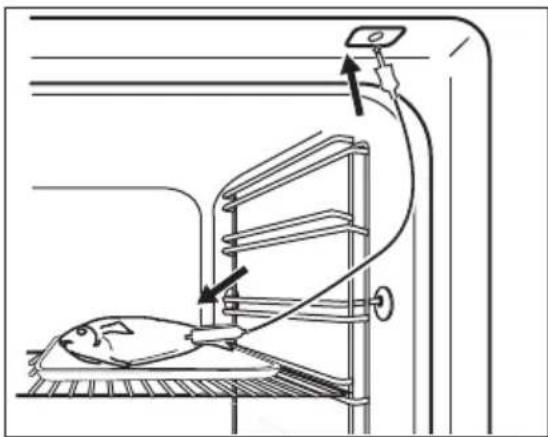

Si të instaloni sondën e gatimit?

Fusni majën e sondës së gatimit në qendër të pjesës më të trashë të ushqimit (mish, shpend, peshk). Lidheni prizmin në prizën e përparme të furrës. Rregulloni temperaturën e dëshiruar të brendshme duke shtypur OK pasi të keni zgjedhur sondën. Një sinjal zanor tingëllon kur temperatura arrihet.

Çfarë do të thotë kodi i gabimit Err C2 në ekran?

Kodi Err C2 tregon se prizma e sondës së gatimit është hequr nga priza gjatë gatimit. Rifuteni plotësisht dhe rifilloni gatimin nëse është e nevojshme.

Si të kurseni energji me këtë furrë?

Përdorni funksionin Nxehtësi Rrotulluese e Lagësht për të reduktuar konsumin. Mos ngrohni pa nevojë, përdorni nxehtësinë e mbetur duke fikur furrën 3 deri 10 minuta para përfundimit të gatimit. Mbajeni derën të mbyllur dhe fikni ndriçimin kur nuk e përdorni.

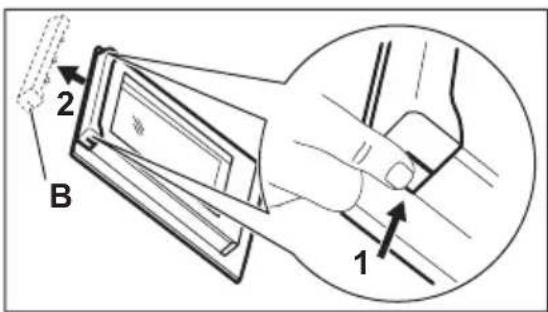

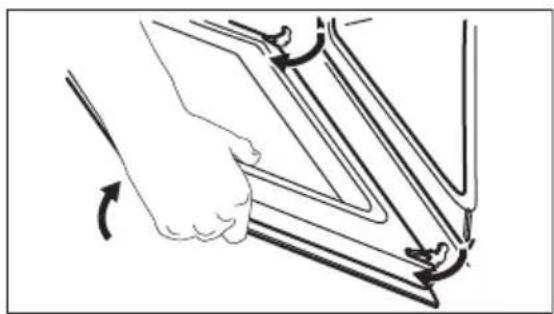

Si të hiqni derën për ta pastruar?

Hapeni derën plotësisht, ngrini shulat e menteshave deri në klikim, më pas mbylleni derën deri në gjysmë. Ngrini dhe tërhiqeni derën për ta hequr. Për të hyrë te xhamat, hiqni mbulesën duke shtyrë nga brenda, më pas lironi panelet e qelqit një nga një. Pastroni me ujë me sapun, mos i vendosni në pjatalarëse.

Si të zëvendësoni llambën e furrës?

Fikni furrën dhe shkëputeni nga rryma. Ktheni difuzorin e qelqit për ta hequr. Zëvendësoni llambën me një llambë halogjeni që reziston deri në 300 °C. Mbajeni me një leckë për të shmangur mbetjet e yndyrës. Riktheni difuzorin dhe lidheni pajisjen.

Cilët aksesorë janë të përfshirë me furrën?

Furra vjen me një grilë metalike, një tabaka për pjekje, një pjatë për pjekje në skarë dhe një sondë gatimi. Hekurudhat teleskopike janë në dispozicion si opsion.

MANUAL I PËRDORUESIT KODDP77H ELECTROLUX

SQ Udhëzimet për përdorim | Furrë 2

HR Upute za uporabu | Pećnica 33

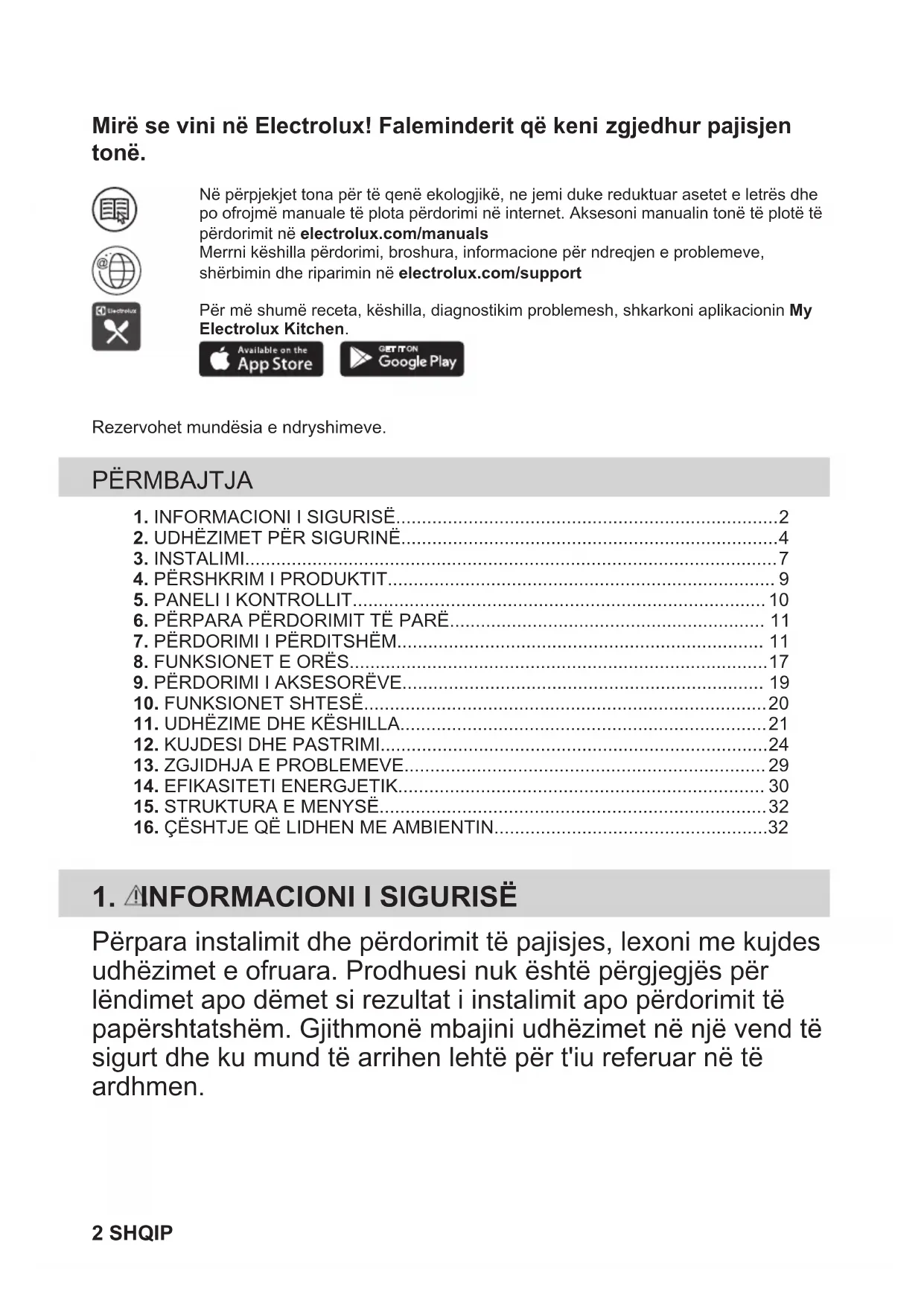

Mirë se vini në Electrolux! Faleminderit që keni zgjedhur pajisjen tonë.

Në përpjekjet tona për të qenë ekologjikë, ne jemi duke reduktuar asetet e letrës dhe po ofrojmë manuale të plota përdorimi në internet. Aksesoni manualin tonë të plotë të përdorimit në electrolux.com/manuals

Merrni këshilla përdorimi, broshura, informacione për ndreqjen e problemeve, shërbimin dhe riparimin në electrolux.com/support

Për më shumë receta, këshilla, diagnostikim problemesh, shkarkoni aplikacionin My Electrolux Kitchen.

Rezervohet mundësia e ndryshimeve.

PËRMBAJTJA

1. INFORMACIONI I SIGURISË....2
2. UDHËZIMET PËR SIGURINË....4
3. INSTALIMI....7
4. PËRSHKRIM I PRODUKTIT....9
5. PANELI I KONTROLLIT....10
6. PËRPARA PËRDORIMIT TË PARË 11
7. PËRDORIMI I PËRDITSHËM.... 11
8. FUNKSIONET E ORËS....17
9. PËRDORIMI I AKSESORËVE.... 19
10. FUNKSIONET SHTESË......20
11. UDHËZIME DHE KËSHILLA....21
12. KUJDESI DHE PASTRIMI....24
13. ZGJIDHJA E PROBLEMEVE....29
14. EFIKASITETI ENERGJETIK.... 30
15. STRUKTURA E MENYSË....32
16. ÇËSHTJE QË LIDHEN ME AMBIENTIN....32

1. ⚠INFORMACIONI I SIGURISË

Përpara instalimit dhe përdorimit të pajisjes, lexoni me kujdes udhëzimet e ofruara. Prodhuesi nuk është përgjegjës për lëndimet apo dëmet si rezultat i instalimit apo përdorimit të papërshtatshëm. Gjithmonë mbajini udhëzimet në një vend të sigurt dhe ku mund të arrihen lehtë për t'iu referuar në të ardhmen.

1.1 Siguria e fëmijëve dhe personave me probleme

• Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimesh ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit. Fëmijët nga nën 8 vjeç dhe personat me aftësi të kufizuara shumë të theksuara dhe komplekse duhet të mbahen larg nga pajisja, përveçse kur mbahen nën monitorim të vazhdueshëm.
• Fëmijët duhet të monitorohen për t'u siguruar se nuk luajnë me pajisjen.
• Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni atë siç kërkohet.
  • PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Mbajini fëmijët dhe kafshët shtëpiake larg pajisjes gjatë kohës që ajo është në përdorim dhe kur ftohet.
• Nëse pajisja ka një mekanizëm për sigurinë e fëmijëve, ai duhet aktivizuar.
• Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen e pajisjes pa mbikëqyrje.

1.2 Siguria e përgjithshme

• Kjo pajisje përdoret vetëm për gatim.
• Kjo paisje është krijuar për përdorim shtëpiak në ambient të brendshëm.
• Kjo paisje mund të përdoret në: zyrä, dhoma hoteli, dhoma bujtine, dhoma hoteli rural, si dhe në vende të ngjashme ku përdorimi nuk tejkalon (mesatarisht) nivelet e përdorimit shtëpiak.
• Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje dhe të ndërrojë kabllon.
• Mos e përdorni pajisjen përpara se ta instaloni në strukturën inkaso.

• Përpara mirëmbajtjes, shkëputeni pajisjen nga rrjeti elektrik.

• Nëse kordoni i energjisë elektrike është i dëmtuar, duhet të zëvendësohet nga prodhuesi, qendra e autorizuar e shërbimit e tij ose persona me kualifikim të ngjashëm për të shmangur një rrezik elektrik.
  • PARALÄJMËRIM: Për të shmangur mundësinë e goditjes elektrike, sigurohuni që pajisja të fiket përpara se të ndërroni llambën.
  • PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes për të shmangur prekjen e elementëve të ngrohjes ose sipërfaqes së brendësisë së pajisjes.

• Përdorni gjithmonë doreza furre për të hequr ose për të futur aksesorët ose enët për furrë.

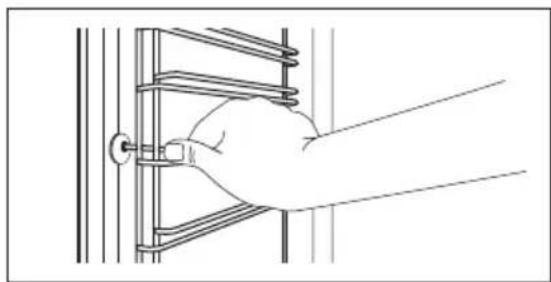

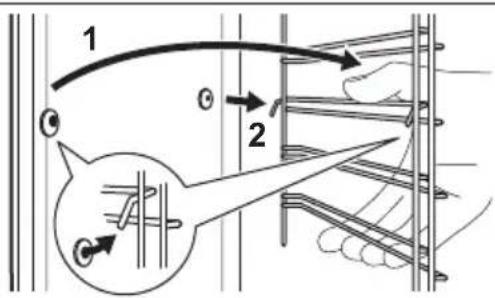

• Për të hequr mbajtëset e rafteve, në fillim hiqni pjesën e përparme të mbajtëses së raftit dhe pastaj pjesën e pasme nga muret anësore. Montojini mbajtëset e rafteve në rendin e kundërt.
• Mos përdorni pastrues me avull për të pastruar pajisjen.
• Mos përdorni pastrues gërryes të fortë ose kruajtëse të mprehta metalike për të pastruar derën prej xhami, pasi mund të gërvishtet sipërfaqja, gjë e cila mund të shkaktojë krisjen e xhamit.
• Hiqini të gjithë aksesorët dhe depozitimet/derdhjet e tepërta nga brenda pajisjes përpara pastrimit pirolitik.

2. UDHËZIMET PËR SIGURINË

2.1 Instalimi

PARALAJMĚRIM!

Vetëm një person i kualifikuar duhet ta instalojë këtë pajisje.

• Hiqni të gjithë paketimin.
• Mos instaloni ose mos përdorni një pajisje të dëmtuar.
• Ndiqni udhëzimet e instalimit të dhëna me pajisjen.
• Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni

gjithnjë doreza sigurie dhe këpucë të mbyllura.

• Mos e tërhiqni pajisjen nga doreza.
• Instalojeni pajisjen në një vend të sigurt dhe të përshtatshëm që plotëson kërkesat e instalimit.
• Ruani largësitë minimale nga pajisjet dhe njësitë e tjera.
• Përpara montimit të pajisjes, kontrolloni nëse dera e pajisjes hapet pa pengesë.
• Pajisja vjen me një sistem elektrik ftohjeje. Duhet vënë në punë përmes lidhjes nga priza.

Lartësia minimale e mobilies (Mobilia nën lartësinë minimale të suprinës)	590 (600) mm
Gjerësia e mobilies 560 mm
Thellësia e mobilies 550 (550) mm
Lartësia e pjesës së përparme të pajisjes	594 mm
Lartësia e pjesës së pasme të pajisjes	576 mm
Gjerësia e pjesës së përparme të pajisjes	595 mm
Gjerësia e pjesës së pasme të pajisjes	559 mm
Thellësia e pajisjes 569 mm
Thellësia inkaso e pajisjes 548 mm
Gjerësia me derën të hapur 1022 mm
Madhësia minimale e hapjes së ventilimit. Hapja e vendosur në pjesën e pasme poshtë	560x20 mm
Gjatësia e kabllos kryesore të furnizimit. Kablloja është vendosur në këndin e djathtë të pjesës së pasme	1500 mm

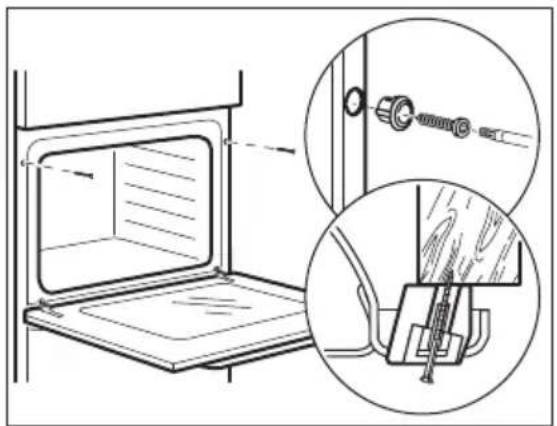

Vidat e montimit 4x25 mm

2.2 Lidhja elektrike

PARALAJMËRIM!

Rrezik zjarri dhe goditjeje elektrike.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar.
  • Pajisja duhet tokëzuar.
• Sigurohuni që parametrat në pllakën e specifikimeve të përkojnë me vlerat elektrike të rrjetit elektrik.
• Përdorni gjithmonë një prizë të tokëzuar të instaluar si duhet.
• Mos përdorni përshtatës me shumë spina dhe kabllo zgjatuese.
• Sigurohuni që të mos dëmtoni prizën dhe kabllon elektrike. Nëse kablloja elektrike duhet zëvendësuar, kjo duhet bërë nga Qendra jonë e autorizuar e shërbimit.
• Mos i lini kabllot elektrike që të prekin derën e pajisjes ose t'i afrohen asaj apo

hapësirës poshtë pajisjes, veçanërisht kur është në punë ose dera është e nxehtë.

• Mbrojtja nga goditja e pjesëve me korrent dhe të izoluara duhet të shtrëngohet në mënyrë të tillë që të mos higet pa vegla.
• Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.
• Nëse priza është e lirë, mos e futni spinën.
• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablloja elektrike. Gjithmonë tërhiqeni kabllon elektrike duke e kapur nga spina.
• Përdorni mjetet e duhura izoluese: çelësat mbrojtës, siguresat (siguresat që vidhosen duhet të hiqen nga foleja), salvavitat dhe kontaktorët.
• Instalimi elektrik duhet të ketë një pajisje instaluese e cila ju lejon të shkëpusni pajisjen nga rryma elektrike në të gjitha polet. Pajisja instaluese duhet të ketë një hapje kontakti me gjerësi minimale 3 mm.
• Mbylleni plotësisht derën e pajisjes, përpara se të lidhni spinën e rrymës me prizën e rrymës.
• Kjo pajisje ofrohet me spinë dhe kordon elektrik.

Llojet e kabllove të përshtatshme për instalim ose zëvendësim për Evropën:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Për prerjen e kabllos, shikoni fuqinë totale në pllakën e specifikimeve. Mund t'i referoheni edhe tabelës:

Korrenti gjithsej (W) Seksioni i kordonit (mm²)

maksimumi 1380 3x0.75

maksimumi 2300 3x1

maksimumi 3680 3x1.5

Kordoni i tokëzimit (kabllo e gjelbër/verdhë) duhet të jetë 2 cm më i gjatë sesa kabllot kafe të fazës dhe blu të nulit.

2.3 Përdorimi

PARALAJMËRIM!

Rrezik plagosjeje, djegiesh dhe goditjeje elektrike ose shpërthimi.

• Mos i ndryshoni specifikimet e pajisjes.
• Sigurohuni që vendet e ventilimit të mos jenë bblokuar.
• Mos harroni ta kontrolloni pajisjen gjatë punës.
• Çaktivizojeni pajisjen pas çdo përdorimi.
• Tregoni kujdes në hapjen e derës së pajisjes kur pajisja është në punë. Mund të çlirohet avull i nxehtë.
• Mos e vendosni në punë pajisjen me duar të lagura ose kur keni pasur kontakt me ujin.
• Mos ushtroni presion mbi derën e hapur.
• Mos e përdorni pajisjen si sipërfaqe pune ose si sipërfaqe mbështetëse.
• Hapeni derën e pajisjes me kujdes. Përdorimi i përbërësve me alkool mund të krijojë një përzierje alkooli dhe ajri.
• Mos lejoni që pajisja të bjerë në kontakt me shkëndija apo flakë të hapura kur hapni derën.
• Mos vendosni produkte që marrin flakë ose sende të lagura me produkte të ndezshme brenda, pranë pajisjes ose mbi të.

PARALAJMËRIM!

Rrezik dëmtimi i pajisjes.

• Për të parandaluar dëmtimin ose çngjyrosjen e emalit:
• mos fusni enët e furrës ose objekte të tjera në pajisje drejtpërsëdrejti në fund.
• mos fusni letër alumini drejtpërdrejt në pjesën e poshtme të hapësirës së pajisjes.
• mos hidhni ujë drejtpërdrejt në pajisjen e nxehtë.
• mos lini enë të lagura dhe ushqim në pajisje pasi të keni mbaruar gatimin.
  – bëni kujdes kur hiqni ose vendosni aksesorët.

- Çngjyrimi i emalimit ose i inoksit nuk ndikon në funksionimin e pajisjes.

• Përdorni tepsi të thellë për kekë të butë. Lëngjet e frutave shkaktojnë njolla që mund të mbesin përgjithmonë.
• Gjithmonë gatuani me derën e pajisjes të mbyllur.
• Nëse pajisja është instaluar pas një paneli mobilieje (p.sh. një derë), sigurohuni që dera të mos mbyllet asnjëherë kur pajisja është në punë. Pas një paneli të mbyllur mobilieje mund të akumulohet nxehtësi dhe lagështi, të cilat mund të shkaktojnë si rrjedhim dëme në pajisje, banesë apo dysheme. Mos e mbyllni panelin e mobilies derisa pajisja të jetë ftohur plotësisht pas përdorimit.

2.4 Kujdesi dhe pastrimi

PARALAJMËRIM!

Rrezik plagosjeje, zjarri ose dëmtimi të pajisjes.

• Përpara se të kryeni mirëmbajtjen e pajisjes, çaktivizojeni atë dhe hiqeni nga priza.
• Sigurohuni që pajisja të jetë e ftohtë. Ka rrezik që panelet prej xhami të thyhen.
• Ndërrojini menjëherë panelet prej xhami të derës kur janë të dëmtuara. Kontaktoni gendrën e autorizuar të shërbimit.
• Tregoni kujdes kur e hiqni derën nga pajisja. Dera është e rëndë!
• Pastrojeni pajisjen rregullisht për të parandaluar dëmtimin e materialit të sipërfaqes.
• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjente neutrale. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.
• Nëse përdorni spërkatës për furrën, ndiqni udhëzimet e sigurisë në paketim.

2.5 Pastrimi pirolitik

PARALAJMËRIM!

Rrezik plagosjeje/zjarri/emetimesh kimike (avuj) në regjimin pirolitik.

- Para se të kryeni pastrimin pirolitik dhe të bëni ngrohjen paraprake, hiqni nga hapësira e brendshme e furrës:

– çdo mbetje të tepërt ushqimore, vaj apo yndyrë të derdhur / depozituar.
– çdo objekt të lëvizshëm (duke përfshirë raftet, mbajtëset e anës, etj. që kanë ardhur me produktin) veçanërisht çdo tenxhere, tigan, tavë, takëme etj., që nuk ngjisin.

• Lexoni me kujdes të gjitha udhëzimet për pastrimin pirolitik.
• Mbajini fëmijët larg pajisjes, gjatë kohës që pastrimi pirolitik është në funksionim. Pajisja bëhet shumë e nxehtë dhe del ajër i nxehtë nga vrimat e ftohjes së parme.
• Pastrimi pirolitik është një funksion me temperaturë të lartë që mund të çlirojë avuj nga mbetjet e gatimit dhe materialet e ndërtimit, si p.sh. konsumatorëve u këshillohet të:

– sigurojnë ajrim të mirë gjatë dhe pas pastrimit pirolitik.
– sigurojnë ajrim të mirë gjatë dhe pas nxehjes paraprake fillestare.

• Mos derdhni apo hidhni ujë në derën e furrës gjatë dhe pas pastrimit pirolitik për të shmangur dëmtimin e paneleve prej xhami.
• Avujt e lëshuar nga furrat pirolitike/mbetjet e gatimit siç përshkruhet nuk janë të dëmshme për njerëzit, duke përfshirë fëmijët ose personat me probleme mjekësore.
• Mbani larg kafshët shtëpiake nga pajisja gjatë dhe pas pastrimit pirolitik dhe nxehjes paraprake. Kafshët shtëpiake të vogla (sidomos zogj dhe zvarranikë) mund të jenë shumë të ndjeshëm ndaj ndryshimeve të temperaturës dhe avujve të nxjerrë.
• Sipërfaqet jongjitëse në tenxhere, tiganë, tepsi, takëme etj. mund të dëmtohen nga pastrimi pirolitik në temperaturë të larë i të gjitha furrave pirolitike dhe mund të jetë dhe burim avujsh të dëmshëm në nivel të ulë.

3. INSTALIMI

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llama janë prodhuar për kushte ekstreme fizike në pajisjet elektroshtëpiake, si p.sh. temperaturë, dridhje, lagështirë, ose janë prodhuar për të sinjalizuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t'u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambiente shtëpiake.
• Ky produkt përmban një burim drite të klasit G të efikasitetit të energjisë.
• Përdorni vetëm llamba me të njëjtat specifieke.

2.7 Shërbimi

• Për të riparuar pajisjen kontaktoni me gendrën e autorizuar të shërbimit.
• Përdorni vetëm pjesë rezervë originale.

2.8 Hedhja

PARALAJMËRIM!

Rrezik plagosjeje ose mbytjeje.

• Kontaktoni me autoritetin tuaj komunal për informacion se si ta hidhni pajisjen.
• Shkëputeni pajisjen nga rrjeti i furnizimit me energji.
• Priteni kabllon e rrjetit elektrik pranë pajisjes dhe hidheni atë.
• Hiqni kapësen e derës për të parandaluar që fëmijët kafshët shtëpiake të ngecin brenda pajisjes.

3. INSTALIMI

3.1 Montimi inkaso

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

3.2 Sigurimi i furrës në kabinet

4.1 Pasqyra e përgjithshme

31 42 5 6 7 8 9 10 11

4.2 Aksesorët

- Rafti me rrjetë

Për enë gatimi, forma keku, rosto.

• Tava e pjekjes

Për kekë dhe kuleçë.

• Tava e skarës/pjekjes

Për pjekje dhe rosto ose si tavë për mbledhjen e yndyrës.

1 Paneli i kontrollit
2 Çelësi i funksioneve të ngrohjes
3 Ekrani
4 Çelësi i kontrollit
5 Elementi i ngrohjes
6 Priza e sensorit të ushqimit
7 Llamba
8 Ventilimi
9 Zbalcim i brendshëm
10 Mbështetje e raftit, i lëvizshëm
11 Poyicioni i raftit

- Sensori i ushqimit

Për të matur se sa gatuhet ushqimi.

• Korridori teleskopik

Me shinat teleskopike mund t'i vendosni dhe hiqni raftet më lehtë.

5. PANELI I KONTROLLIT

5.1 Dorezat e palosshme

Për të përdorur pajisjen shtypni çelësin.

Çelësi del jashtë.

5.2 Përmbledhje e panelit të kontrollit

[02C3]	[02Z3]		[5KDO]	OK
Kohëmatësi	Nxehje eshejtë	Të lehta	Sensori i ushqimit	Konfirmoni cilësimin	Shtypni Kthejeni çelësin
Zgjidhni një funksion të nxehjes për të ndezur pajisjen.
Kthejeni çelësin për funksionet e nxehjes në pozicionin e fikjes për të fikur pajisjen.

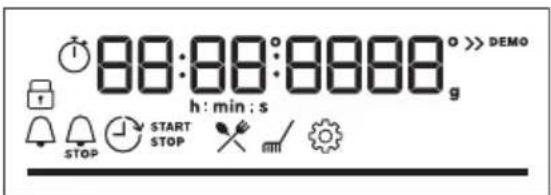

5.3 Ekrani

88:88:8888 h : min ; s STOP START STOP EQUIPMENT DEMO

Ekrani me funksionet kryesore.

Treguesit e ekranit

Treguesit bazë
Bwawl	Dzwi	Dzwi	Gwwl	Gwwl
Kyçje	Gatim i asistuar	Pastrimi	Cilësimet	Nxehje e shpejtë
Treguesit e kohëmatësit
Bwwl	Dzwi	Dzwi	Gwwl
Kujtuesi i minutave	Koha e përfundimit	Shtyrja e orarit	Kohëmatësi me rritje
Shiriti i progresit - për temperaturën ose kohën.Shiriti është plotësisht i kuq kur pajisja arrintemperaturën e caktuar.
Treguesi i gatimit me avull
Sensori i ushqimit treguesi

6. PËRPARA PËRDORIMIT TË PARË

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

6.1 Pastrimi fillestar

Para përdorimit të parë pastroni pajisjen bosh dhe vendosni kohën:

00:00

Vendosni kohën. Shtypni OK

6.2 Ngrohja paraprake fillestare

Ngroheni paraprakisht furrën bosh përpara përdorimit të parë.

Hapi 1 Hiqni të gjithë aksesorët dhe mbajtëset e rafteve që mund të hiqen nga furra.

Hapi 2

Vendosni temperaturën maksimale për funksionin: Lëreni furrën të punojë për 1 orë.

Hapi 3

Vendosni temperaturën maksimale për funksionin: Lëreni furrën të punojë për 15 minuta.

i Furra mund të nxjerrë erë të keqe dhe tym gjatë ngrohjes paraprake. Sigurohuni që dhoma të jetë e ajrosur mirë.

7. PËRDORIMI I PËRDITSHËM

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

7.1 Mënyra e vendosjes: Funksionet e nxehjes

Hapi 1 Kthjeni çelësin e funksioneve të nxehjes dhe zgjidhni një funksion të nxehjes.

Hapi 2 Rrotullojeni çelësin e komandimit për të cilësuar temperaturën.

- shtypeni e mbajeni për të aktivizuar funksionin: Nxehje e shpejtë. Kjo është e disponueshme vetëm për funksione furre.

Gatimi me avull

Sigurohuni që furra të jetë e ftohtë.

Hapi 1 Hapi 2 Hapi 3 Hapi 4

Mbusheni relievin e hapësirës së brendshme me ujë rubineti.

Zgjidhni funksionin e nxehjes me avull.

Vendosni temperaturën.

Nxehni paraprakisht furrën bosh për 10 minuta për të krijuar lagështirë. Futni ushqim në furrë.

① Kapaciteti maksimal i relievit të hapësirës së brendshme është 250 ml. Mos e rimbushni relievin e hapësirës së brendshme gjatë gatimit ose kur furra është e nxehtë.

Kur gatimi me avull përfundon:

Hapi 1 Hapi 2 Hapi 3

Kthejeni çelësin e funksioneve të nxehjes në pozicionin e fikjes për të fikur furrën.

Hapni derën plotësisht. Lagështira e çliruar mund të shkaktojë djegie.

Sigurohuni që furra të jetë e ftohtë. Hiqni ujin e mbetur nga relievi i hapësirës së brendshme.

7.2 Funksionet e nxehjes

Funksionet e nxehjes

Ventilator i plotë

Gatim tradicional

SteamBake

Funksioni i picës

Nxehtësia e poshtme
Aplikimi

Për të pjekur në deri në tre pozicione të raftit njëkohësisht dhe për të tharë ushqimin. Vendosni temperaturën 20 - 40°C më poshtë se sa për Gatim tradicional.

Për të pjekur ushqimin në një nivel furre.

Për të shtuar lagështirë gjatë gatimit. Për të marrë ngjyrën e duhur dhe kore kërcitëse gjatë pjekjes. Për të dhënë më shumë lëng gjatë ringrohjes. Për konservimin e frutave ose zarzavateve.

Për të pjekur pica. Për karamelizim intensiv dhe një fund kërcitës.

Për pjekjen e kekëve me fund kërcitës dhe për ruajtjen e ushqimit.

Funksionet e nxehjes		Aplikimi
		Për të gatuar ushqime të shpejta (p.sh. patate të skuqura, patate me prerje trekëndore ose kuleç) krokante.
	Ushqime të ngrira
		Ky funksion është krijuar për të kursyer energji gjatë gatimit. Kur përdorni këtë funksion, temperatura në hapësirën e brendshme mund të ndryshojë nga temperatura e vendosur. Përdoret nxehtësia e mbetur. Fuqia e ngrohjes mund të pakësohet. Për më shumë informacion referojuni kapitullit "Përdorimi ditor", Shënime mbi: Pjekje vent. me lagështirë.
	Pjekje vent. me lagështirë
		Për të pjekur në skarë ushqime të sheshta dhe për të thekur bukë.
	Skara
		Për të pjekur nyja të mëdha mishi ose shpendësh me kocka në një pozicion rafti. Për të bërë gratina dhe për të karamelizuar.
	Skarë turbo
		Për të hyrë te menyja: Gatim i asistuar, Pastrimi, Cilësimet.
	Menyja

7.3 Shënime mbi: Pjekje vent. me lagështirë

Ky funksion ishte përdorur për të qenë në pajtim me kategorinë e efikasitetit energjetik dhe kërkesat e ekodizajnit (sipas EU 65/2014 dhe EU 66/2014). Testimet sipas:

IEC/EN 60350-1

Dera e furrës duhet të mbyllet gjatë gatimit në mënyrë që funksioni të mos ndërpritet dhe që

furra të funksionojë me efikasitetin më të lartë të mundshëm të energjisë.

Kur përdorni këtë funksion llamba fiket automatikisht pas 30 sekondash.

Për udhëzimet e gatimit referojuni kapitullit "Udhëzime dhe këshilla", Pjekje vent. me lagështirë. Për rekomandime të përgjithshme të kursimit të energjisë, referojuni kapitullit "Efikasiteti i energjisë", Kursimi i energjisë.

7.4 Si ta programoni: Gatim i asistuar

Çdo gatim në këtë nënmeny ka një funksion të nxehjes dhe temperaturë të rekomanduar. Përdoreni funksionin për të përgatitur një pjatë shpejt me cilësimet e paracaktuara. Gjithashtu mund të rregulloni kohën dhe temperaturën gjatë gatimit.

Për disa prej gatime ju mund të gatuani gjithashtu me:	Niveli i gatimit të një gjelle:
• Sensori i ushqimit • I pjekur pak	• I gatuar mesatarisht• I gatuar mirë
Hapi 1 Hapi 2 Hapi 3 Hapi 4

≡	✕	P1 - P45	OK
Hyni në meny. Zgjidhni Gatim i asistuar.Shtypni OK		Zgjidhni gatimin. Shtypni OK.	Vendoseni enën në furrë.Konfirmoni cilësimin.

7.5 Gatim i asistuar

Legjenda

Sensori i ushqimit i disponueshëm.

Vendoseni Sensori i ushqimit në pjesën më të trashë të gatimit.

Pajisja fiket kur arrihet temperatura e caktuar e Sensori i ushqimit.

Sasia e ujit për funksionin e avullit.

Legjenda

Ngroheni pajisjen përpara se të filloni gatimin.

Niveli i raftit.

Ekrani tregon P dhe një numër të gatimit që mund ta kontrolloni në tabelë.

Gatimi Pesha Niveli i raftit / Aksesori
1	Mish i pjekur lope, i pjekur pak	1 - 1.5 kg; 4 - 5 cm copa të trasha	tepsi pjekjejeSkuqni mishin për disa minuta në një tigan të nxehtë.Fusni në pajisje.
2	Mish i pjekur lope, mesatare
3	Mish i pjekur lope, e pjekur mirë
4	Biftek, mesatare 180 - 220 g për copë; 3 cm feta të trasha	8, enë pjekjeje në raftin e telitSkuqni mishin për disa minuta në një tigan të nxehtë.Fusni në pajisje.
5	Rosto viçi / fërguar (brinjë kryesore, rrethore lart, anësore e trashë)	1.5 - 2 kg	enë pjekjeje në raftin e telitSkuqni mishin për disa minuta në një tigan të nxehtë.Shtoni lëng. Fusni në pajisje.
6	Mish i pjekur lope, i pjekur pak (gatim i ngadaltë)	1 - 1.5 kg; 4 - 5 cm copa të trasha	tepsi pjekjejePërdorni erëzat tuaja të preferuara ose thjesht kripë dhe piper të freskët të bluar. Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.
7	Mish i pjekur lope, mesatare (gatim i ngadaltë)
8	Mish i pjekur lope, e pjekur mirë (gatim i ngadaltë)
9	Filetë, e pjekur pak (gatim i ngadaltë)	0,5 - 1,5 kg; 5 - 6 cm copa të trasha	tepsi pjekjejePërdorni erëzat tuaja të preferuara ose thjesht kripë dhe piper të freskët të bluar. Skuqni mishin për disa minuta në një tigan të nxehtë. Fusni në pajisje.
10	Filetë, mesatare (gatim i ngadaltë)
11	Fileto, e pjekur mirë (gatim i ngadaltë)
12	Rosto viçi (p.sh. shpatull)	0.8 - 1.5 kg; 4 cm copa të trasha	enë pjekjeje në raftin e telitPërdorni erëzat tuaja të preferuara. Shtoni lëng. Pjekje e mbuluar.
13	Qafa ose shpatulla e pjekur nga derri	1.5 - 2 kg	enë pjekjeje në raftin e telitPasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.
14	Mish derri në copa (gatim i ngadaltë)	1.5 - 2 kg	tepsi pjekjejePërdorni erëzat tuaja të preferuara. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër për pjekje të barabartë.
15	Ijë, e freskët 1 - 1.5 kg; 5 - 6 cm copa të trasha		enë pjekjeje në raftin e telitPërdorni erëzat tuaja të preferuara.
16	Brinjë 2 - 3 kg; përdorni brinjë të pagatuara, 2 - 3 cm të holla		3; tigan i thellëShtoni lëng për të mbuluar pjesën e poshtme të enës. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.
17	Kofshë qengji me kocka	1.5 - 2 kg; 7 - 9 cm copa të trasha	gatim rosto në tavë për pjekjeShtoni lëng. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni mishin nga ana tjetër.
18	Pulë e plotë 1 - 1.5 kg; e freskët		2; ml; gatim tave në tavë për pjekjePërdorni erëzat tuaja të preferuara. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni pulën nga ana tjetër për pjekje të barabartë.
19	Gjysmë pule 0.5 - 0.8 kg		tavë për pjekjePërdorni erëzat tuaja të preferuara.
20	Gjoks pule 180 - 200 g për copë		tavë në raftin e telitPërdorni erëzat tuaja të preferuara. Skuqni mishin për disa minuta në një tigan të nxehtë.
21	Kofshë pule, të freskëta	-	tepsi pjekjejeNëse së pari keni marinuar këmbët e pulës, vendosni temperaturë më të ulët dhe gatuajini më gjatë.
22	Rosë, e plotë 2 - 3 kg		enë pjekjeje në raftin e telitPërdorni erëzat tuaja të preferuara. Vendoseni mishin në tavën e rostos. Pasi të ketë kaluar gjysma e kohës së gatimit, kthejeni rosën nga ana tjetër.

Gatimi Pesha Niveli i raftit / Aksesori
[SK7T]	Patë, e plotë 4 - 5 kg		Përdorni erëzat tuaja të preferuara. Vendoseni mishin nëtepsinë e thellë të pjekjes. Pasi të ketë kaluar gjysma ekohës së gatimit, kthejeni patën nga ana tjetër.
[T6X]	Copë mishi 1 kg		[H0X6] Përdorni erëzat tuaja të preferuara.
25	Peshk i plotë, në skarë	0.5 - 1 kgpër peshk	[AK4E]Mbusheni peshkun me gjalpë dhe përdorni erëzat dhebarishtet tuaja të preferuara.
[KXTS]	Fileta peshku -		Përdorni erëzat tuaja të preferuara.
27	Kek me qumështor -		[KW27] me rrjetë
[YSDT]	Kek me mollë -
29	Tartë me mollë -		;
[0XX8]	Ëmbëlsirë me mollë -		[2BAV] [23XX] yrekunë raftin me tel
31	Kekë Brownie 2 kg prej brumi		3; tigan i thellë
	Kekë në kupa meçokollatë	-	10:150 ml; tepsi kekësh me kupa nëraftin me tel
33	Kek klasik -		2; tepsi buke në raftin me rrjetë
34	Patate të pjekura 1 kg		2; tavë për pjekjeVendosini patatet e plota me lëkurë në tepsinë e pjekjes.
[D3AX]	Feta	1 kg	3; tepsi pjekjeje e veshur me letër furrePërdorni erëzat tuaja të preferuara. Pritini patatet nëcopa.
36	Perime të përziera nëskarë	1 - 1.5 kg	3; tepsi pjekjeje e veshur me letër furrePërdorni erëzat tuaja të preferuara. Pritini perimet nëcopa.
37	Kroketa, të ngrira	0.5 kg	3; tepsi pjekjeje
38	Patate të holla, tëngrira	0.75 kg	3; tepsi pjekjeje
[30YT]	Lazanjë me mish /zarzavate me peta tëthata makaronash	1 - 1.5 kg	2; tavë në raftin me rrjetë

Gatimi Pesha Niveli i raftit / Aksesori
40	Patate gratin (patate të pagatuara)	1 - 1.5 kg	1; tavë në raftin me rrjetëPasi të ketë kaluar gjysma e kohës së gatimit, rrotullojeni tavën.
41	Picë e freskët, e hollë	-	100ml; tavë për pjekje shturar me letër furre
42	Picë e freskët, e trashë	-	11; tavë për pjekje e veshur me letër pjekjeje
43	Quiche -		12; Tavë me formë në raftin me rrjetë
44	Bagetë / çabatë / bukë e bardhë	0.8 kg	13; 150ml; tepsi pjekjeje e veshur me letër furreDuhet më shumë kohë për bukë të bardhë.
45	Të gjitha drithërat / thekra / buka e errët të gjitha drithërat në tepsinë e bukës	1 kg	14; 150ml; tepsi pjekjeje e veshur me letër furre / taft teli

8. FUNKSIONET E ORËS

8.1 Funksionet e orës

Funksioni i orës Përdorimi
Kujtuesi i minutave	Kur përfundon kohëmatësi, bie sinjali akustik.
[KX2K]	Kur përfundon kohëmatësi, bie sinjali dhe ndalon funksioni i nxehjes.
Koha e gatimit
[Shtyrja e orarit]	Për të shtyrë fillimin dhe / ose përfundimin e gatimit.
Kohëmatësi me rritje	Maksimumi është 23 orë 59 minuta. Ky funksion nuk ndikon në funksionimin e furrës.Për të ndezur dhe fikur Kohëmatësi me rritje zgjidhni: Menyja, Cilësimet.

8.2 Si ta programoni: Funksionet e orës

Mënyra e vendosjes: Ora Ditore

Hapi 1 Hapi 2 Hapi 3

Mënyra e vendosjes: Ora Ditore

Për të ndryshuar orën e ditës, hyni te menyja dhe zgjidhni Cilësimet, ora e ditës.

Caktoni orën.

Shtypni: OK

Mënyra e vendosjes: Kujtuesi i minutave

Hapi 1

Shtypni:

Ekrani tregon:

0:00

Hapi 2 Hapi 3

Caktoni Kujtuesi i minutave

Shtypni: OK

① Kohëmatësi fillon menjëherë numërimin mbrapsht.

Si ta programoni: Koha e gatimit

Hapi 1 Hapi 2

Zgjidhni një funksion nxehjeje dhe vendosni temperaturën.

Shtypeni disa herë:

Hapi 3 Hapi 4

Ekrani tregon:

0:00

Vendosni kohën e gatimit.

Shtypni:

i Kohëmatësi fillon menjëherë numërimin mbrapsht.

Si ta programoni: Shtyrja e orarit

Hapi 1 Hapi 2

Zgjidhni funksionin e nxehjes.

Shtypeni disa herë:

Në ekran shfaqet: periudha e ditës

NISJA

Hapi 3 Hapi 4

Vendosni kohën e fillimit.

Shtypni:

Ekrani tregon:

NDALIMI

Hapi 5 Hapi 6

Vendosni kohën e mbarimit.

Shtypni: OK.

① Kohëmatësi fillon të numërojë mbrapsht në një kohë të caktuar fillimi.

9. PËRDORIMI I AKSESORËVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

9.1 Futja e aksesorëve

Një dhëmbëzim i vogël në pjesën e sipërme rrit sigurinë. Dhëmbëzimet janë gjithashtu

pajisje kundër animit. Buzët e ngritura përreth skarës parandalojnë rrëshqitjen nga rafti.

Rafti me rrjetë:

Shtyni raftin mes shufrave udhëzuese të mbajtëses së raftit dhe sigurohuni që këmbët të jenë me drejtim poshtë.

Tava e pjekjes / Tigan i thellë:

Shtyjeni tavën midis shufrave drejtuese të mbajtëses së raftit.

Duhet të vendosen dy temperatura të ndryshme:

[K∅∅K]	[D4×2]
Temperatura e furrës.	Temperatura e brendshme.

Për rezultate sa më të mira në gatim:

Përbërësit duhet të jenë në temperaturë dhome.

mos e përdorni për gatime të lëngshme.

gjatë gatimit duhet të mbetet në enë.

Si ta përdorni: Sensori i ushqimit

Hapi 1 Ndizni furrën.

Hapi 2 Vendosni një funksion nxehjeje dhe nëse është e nevojshme, temperaturën e furrës.

Hapi 3 Futni: Sensori i ushqimit.

Mish, pulë dhe peshk tavë

Futni majën e Sensori i ushqimit në qendër të mishit ose peshkut, në pjesën më të trashë nëse është e mundur. Sigurohuni që të paktën 3/4 e Sensori i ushqimit të jetë brenda pjatës.

Futni majën e Sensori i ushqimit saktësisht në qendër të tavës. Sensori i ushqimit duhet jetë i palëvizur në një vend gjatë gatimit. Përdorni një përbërës të ngurtë për të arritur këtë. Përdorni buzët e tavës së pjekjes për të mbajtur dorezën prej silikoni të Sensori i ushqimit. Maja e Sensori i ushqimit nuk duhet të prekë fundin e tavës së pjekjes.

Hapi 4 Futni Sensori i ushqimit në folenë në pjesën e përparme të furrës. Ekrani shfaq temperaturën e aktuale të: Sensori i ushqimit.

Hapi 5

shtypni për të vendosur temperaturën e brendshme të sensorit.

Hapi 6

- shtypeni për ta konfirmuar.

Kur ushqimi arrin temperaturën e vendosur, dëgjohet sinjali. Mund të zgjidhni të ndaloni ose të vazhdoni gatimin për t'u siguruar që ushqimi është gatuar mirë.

Hapi 7 Hiqeni Sensori i ushqimit nga priza dhe nxirreni gatesën nga furra.

PARALAJMËRIM!

Ka rrezik djegieje Sensori i ushqimit pasi nxehet. Kini kujdes kur e shkëpusni nga priza dhe kur e hiqni nga ushqimi.

10. FUNKSIONET SHTESË

10.1 Kyçje

Ky funksion parandalon një ndryshim pa dashje të funksionit të pajisjes.

Ndizeni kur pajisja punon - gatimi i vendosur vazhdon, paneli i kontrollit éshtë i kyçur. Ndizeni kur pajisja éshtë e fikur - nuk mund të ndizet, paneli i kontrollit éshtë i kyçur.

Ky funksion parandalon një ndryshim pa dashje të funksionit të pajisjes.

OK - shtypeni e mbajeni për të aktivizuar funksionin. Tingëllon një sinjal.

OK - shtypeni e mbajeni për të ta çaktivizuar.

3 x pulson kur aktivizohet kyçja.

10.2 Fikja automatike

Për arsye sigurie pajisja fiket pas një farë kohe nëse një funksion i ngrohjes është në veprim dhe nuk ndryshoni asnjë cilësim.

30 - 115 12.5

120 - 195 8.5

200 - 245 5.5

250 - maksimumi 3

Fikja automatike nuk punon me funksionet: Të lehta, Sensori i ushqimit, Shtyrja e orarit.

10.3 Ventilatori i ftohjes

Kur pajisja është në punë, ventilatori i ftohjes ndizet automatikisht për t'i mbajtur sipërfaqet e pajisjes të ftohta. Nëse fikni pajisjen, ventilatori ftohës mund të vazhdojë të punojë derisa të ftohet pajisja.

Temperatura dhe kohët e gatimit në tabela janë vetëm udhëzuese. Ato varen nga receta, cilësia dhe sasia e përbërësve të përdorur. Pajisja juaj mund të pjekë apo të skuqë ndryshe nga pajisja që kishit më parë. Udhëzimet e mëposhtme tregojnë cilësimet e rekomanduara për temperaturën, kohën e gatimit dhe pozicionin e skarës për lloje të veçanta ushqimi. Nëse nuk gjeni përzgjedhjet për një recetë të veçantë, kërkoni për një të përafërt.

11.2 Pjekje vent. me lagështirë

Për rezultate optimale ndiqni sugjerimet e listuara në tabelën më poshtë.

(°C) (min)

Role të ëmbla, 16 copë

tavë për pjekje ose tavë e thellë

180 2 20 - 30

		(°C) (min)
Simite, 9 copë tavë për pjekje ose tavë e thellë		180 2 30 - 40
Picë, e ngrirë, 0,35 kg rafti rrjetë 220 2 10 - 15
Role biskotash tavë për pjekje ose tavë e thellë		170 2 25 - 35
Kekë Brownie tavë për pjekje ose tavë e thellë		175 3 25 - 30
Sufle, 6 copë tasa qeramike në raftin e telit 200 3 25 - 30
Bazë pudingu pandispanje	tavë baze pandispanje në raft teli	180 2 15 - 25
Sandviç Viktoria tavë pjekjeje mbi raft me rrjetë 170 2 40 - 50
Peshk i zier, 0,3 kg tavë për pjekje ose tavë e thellë		180 3 20 - 25
Peshk i plotë, 0,2 kg tavë për pjekje ose tavë e thellë		180 3 25 - 35
Fileta peshku, 0,3 kg tavë pice mbi raft teli 180 3 25 - 30
Mish i zier, 0,25 kg	tavë për pjekje ose tavë e thellë	200 3 35 - 45
Shashlik, 0,5 kg	tavë për pjekje ose tavë e thellë	200 3 25 - 30
Biskota, 16 copë	tavë për pjekje ose tavë e thellë	180 2 20 - 30
Amareta, 24 copë	tavë për pjekje ose tavë e thellë	180 2 25 - 35
Kek me kupa, 12 copë	tavë për pjekje ose tavë e thellë	170 2 30 - 40
Pasta me kripë, 20 copë	tavë për pjekje ose tavë e thellë	180 2 25 - 30
Biskota me kore të shkrifët, 20 copë	tavë për pjekje ose tavë e thellë	150 2 25 - 35
Tarta të vogla, 8 copë	tavë për pjekje ose tavë e thellë	170 2 20 - 30
Perime, të ziera, 0,4 kg	tavë për pjekje ose tavë e thellë	180 3 35 - 45
Omëletë vegjetariane	tavë pice mbi raft teli 200 3 25 - 30
Perime mesdhetare, 0,7 kg	tavë për pjekje ose tavë e thellë	180 4 25 - 30

11.3 Pjekje vent. me lagështirë - aksesorët e rekomanduar

Përdorni tava dhe enë të errëta dhe joreflektuese. Ato e thithin më mirë nxehtësinë se enët me ngjyrë të çelur dhe reflektuese.

Tavë pice	Tavë gatimi	Tasa qeramike	Tavë për bazë pandispanje
E errët, joreflektuese 28 cm diametër	E errët, joreflektuese 26 cm diametër	Qeramikë 8 cm diametër, 5 cm lartësi	E errët, joreflektuese 28 cm diametër

11.4 Tabelat e gatimit për institutet e testimit

Informacion për institutet e testimit

Testet sipas IEC 60350-1.

			(°C) (min)
Kekë të vegjël, 20 për tepsi	Gatim tradicional	Tava e pjekjes	3 170 20 - 35 -
Kekë të vegjël, 20 për tepsi	Ventilator i plotë	Tava e pjekjes	3 150 - 160 20 - 35 -
Kekë të vegjël, 20 për tepsi	Ventilator i plotë	Tava e pjekjes	2 dhe 4 150 - 160 20 - 35 -
Ëmbëlsirë me mollë, 2 tava ∅20 cm	Gatim tradicional	Rafti me rrjetë	2 180 70 - 90 -
Ëmbëlsirë me mollë, 2 tava ∅20 cm	Ventilator i plotë	Rafti me rrjetë	2 160 70 - 90 -
Pandispanjë pa yndyrë, formë keku ∅ 26 cm	Gatim tradicional	Rafti me rrjetë	2 170 40 - 50 Ngroheni furrën			paraprakisht për 10 min.
			(°C) (min)
Pandispanjë pa yndyrë, formë keku ∅ 26 cm	Ventilator i plotë	Rafti me rrjetë	2 160 40 - 50 Ngroheni furrën			paraprakisht për 10 min.
Pandispanjë pa yndyrë, formë keku ∅ 26 cm	Ventilator i plotë	Rafti me rrjetë	2 dhe 4 160 40 - 60 Ngroheni furrën			paraprakisht për 10 min.
Amareta Ventilator i plotë		Tava e pjekjes	3 140 - 150 20 - 40 -
Amareta Ventilator i plotë		Tava e pjekjes	2 dhe 4 140 - 150 25 - 45 -
Amareta Gatim tradicional		Tava e pjekjes	3 140 - 150 25 - 45 -
Bukë e thekur, 4 - 6 copë	Skara Rafti me	rrjetë	4 maks. 1 - 5 Ngroheni furrën			paraprakisht për 10 min.
Qofte prejmish lope, 6 copë, 0.6 kg	Skara Rafti me	rrjetë, tavë kullimi	4 maks. 20 - 30 Vendosni raftin me			rrjetë në nivelin e katërt dhe tavën e kullimit në nivelin e tretë të furrës.Rrotullojeni ushqimin pasi të ketë kaluar gjysma e kohës së gatimit.Ngroheni furrën paraprakisht për 10 min.

Referojuni kapitujve për sigurinë.

12.1 Shënime për pastrimin

Agjentët e pastrimit

Pastroni vetëm me një copë me mikrofibra pjesën ballore të pajisjes me ujë të ngrohtë dhe një detergjent të butë.

Përdorni një solucion pastrues për të pastruar sipërfaqet metalike.

Pastroni njollat me një detergjent të butë.

Përdorimi i përditshëm

Pastrojeni hapësirën e brendshme pas çdo përdorimi. Grumbullimi i yndyrës ose mbetjeve të tjera mund të shkaktojë zjarr.

Në pajisje ose në panelet e dyerve prej xhami mund të kondensohet lagështi. Për të ulur kondensimin, lëreni pajisjen të punojë për 10 minuta para gatimit. Mos e ruani ushqimin në pajisje për më shumë se 20 minuta. Thani brendësinë vetëm me një copë me mikrofibra pas çdo përdorimi.

Aksesorët

Pastrojini të gjithë aksesorët pas çdo përdorimi dhe lërini të thahen. Përdorni vetëm një leckë me mikrofibra me ujë të ngrohtë dhe detergjent të butë. Mos i pastroni aksesorët në pjatalarëse.

Mos i pastroni aksesorët që nuk ngjisin duke përdorur pastrues gërryes ose objekte me majë të mprehtë.

12.2 Si ta pastroni: Zbalcim i brendshëm

Pastroni relievin e hapësirës së brendshme për të hequr mbetjet e çmërsit pas gatimit me avull.

Hapi 1 Hapi 2 Hapi 3

Hidhni: 250 ml uthull në relievin e hapësirës së brendshme. Përdorni maksimumi 6% uthull pa aditivë.

Lëreni uthullën të tresë mbetjet e çmërsit në temperaturë ambienti për 30 minuta.

Fshijeni pjesën e brendshme me një leckë të butë.

Për funksionin: SteamBake pastroni furrën për çdo 5 - 10 cikle gatimi.

12.3 Mënyra e heqjes: Mbajtëset e rafteve

Hiqni mbajtëset e rafteve për të pastruar furrën.

Hapi 1 Fikni furrën dhe prisni derisa të ftohet.

Hapi 2 Tërhiqni pjesën ballore të mbajtëses nga pareti anësor.

Hapi 3 Tërhiqni pjesën e pasme të mbajtëses së rafteve jashtë murit anësor dhe hiqeni.

Hapi 4 Montojini mbajtëset e rafteve në rendin e kundërt. Kunjat mbajtës në treguesit teleskopikë duhet të drejtohen përpara.

1 2 3

12.4 Si ta përdorni: Pastrimi pirolitik

Pastrojeni furrën me Pastrimi pirolitik.

PARALAJMĚRIM!

Ekziston mundësia e djegies.

KUJDES!

Nëse ka pajisje të tjera të instaluara në të njëjtën ndarje, mos i përdorni njëkohësisht me këtë funksion. Kjo mund t'i shkaktojë dëmtim furrës.

Përpara Pastrimi pirolitik:

Fikni furrën dhe prisni derisa tëftohet.

Hiqni të gjithë aksesorët. Pastroni dyshemenë e furrës dhexamin e brendshëm të derës me ujë tëngrohtë, leckë të butë dhe detergjent tëbutë.

Pastrimi pirolitik

Hapi 1	Hyni në menu: Pastrimi
Opsioni Kohëzgjatja
C1 - Pastrimi i lehtë 1 h
C2 - Pastrim normal 1 h 30 min
C3 - Pastrim i plotë 2 h 30 min
Hapi 2	OK- shtypni për të zgjedhur programin e pastrimit.
Hapi 3	OK- shtypeni për të filluar pastrimin.
Hapi 4 Pas pastrimit, rrotullojeni çelësin e funksioneve të nxehjes në pozicionin e çaktivizimit.
i Kur nis pastrimi, dera e furrës kyçet dhe llama fiket. Derisa të shkyçet dera ekrani tregon:

Kur përfundon pastrimi:

Fikni furrën dhe prisni derisa të ftohet.

Fshijeni pjesën e brendshme me një leckë të butë.

Hiqni mbetjet nga fundi i pjesës së brendshme.

12.5 Kujtuesi i pastrimit

Furra ju kujton se kur duhet ta pastroni me pastrim pirolitik.

pulson në ekran për 5 sekonda pas çdo seance gatimi.

Për të fikur kujteuesin, hyni te Menyja dhe zgjidhni Cilësimet, Kujtuesi i pastrimit.

12.6 Mënyra e heqjes dhe e instalimit: Dera

Dera e furrës ka tri panele xhami. Mund t'i hiqni derën e furrës dhe panelet e brendshme prej xhami për t'i pastruar. Lexoni të gjithë udhëzimin "Heqja dhe instalimi i derës" përpara se të hiqni panelet prej xhami.

KUJDES!

Mos e përdorni furrën pa panelet prej xhami.

Hapi 1 Hapeni derën plotësisht dhe mbani të dyja menteshat.

Hapi 2 Ngrini dhe tërhiqni shulat derisa të klikojnë.

Hapi 3 Mbylleni derën e furrës në pozicionin e parë të hapjes. Më pas ngrini dhe tërhiqeni per ta hequr derën nga vendi.

Hapi 4 Vëreni derën mbi një pëlhurë të butë mbi një sipërfaqe të qëndrueshme.

Hapi 5 Mbani shtrënguar në të dy anët kornizën (B) e sipërme të derës dhe shtyjeni nga brenda për ta çliruar nga kllapa.

Hapi 6 Tërhiqeni kornizën e derës drejt vetes për ta hequr.

2 B 1

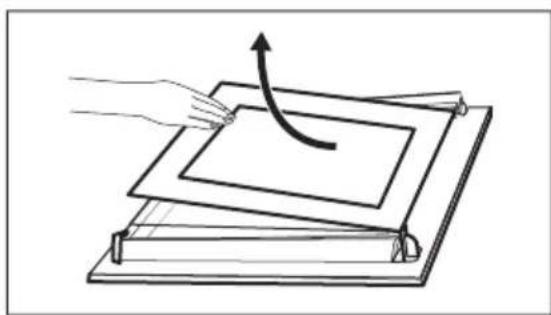

Hapi 7 Mbajini panelet prej xhami të derës nga pjesa e sipërme dhe nxirrini jashtë me kujdes një nga një. Filloni nga paneli i sipërm. Sigurohuni që xhami të rrëshqasë jashtë mbështetëseve krejtësisht.

Hapi 8 Pastrojini panelet prej xhami me ujë dhe sapun. Thajini me kujdes panelet prej xhami. Mos i pastroni panelet prej xhami në pjatalarëse.

Hapi 9 Pas pastrimit, montoni panelet prej xhami dhe derën e furrës.

Nëse dera është montuar saktë, do të dëgjoni një klikim kur mbyllni shulat.

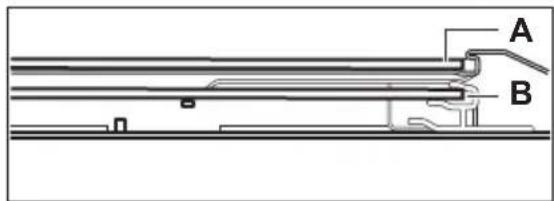

Sigurohuni që t'i rivendosni panelet prej xhami (A dhe B) në rendin e duhur. Kontrolloni për simbolin/ printimin në secilën anë të panelit të xhamit, secili prej paneleve të xhamit duket ndryshe për ta bërë çmontimin dhe montimin më të lehtë. Kur instalohet saktë korniza e derës kërcet. Sigurohuni që ta montoni saktë në vend panelin e mesëm prej xhami.

A B

A B

Rrezik goditjeje elektrike. Llamba mund të jetë e nxehtë.

Llambën halogjene kapeni gjithmonë me një pecetë për të evituar djegien e mbetjeve të yndyrshme mbi llambë.

Përpara se të zëvendësoni llambën e furrës:

Hapi 1 Hapi 2 Hapi 3
Fikni furrën. Prisni derisa furra të jetë ftohur.	Shkëputeni furrën nga priza e korrentit.	Vendosni një pëlhurë në fund të zgavrës.

Llamba e pasme

Hapi 1 Rrotullojeni kapakun e llambës për ta hequr.

Hapi 2 Pastroni kapakun prej xhami.

Hapi 3 Ndërroni Ilambën me një Ilambë të përshtatshme që i reziston nxehtësisë 300 °C.

Hapi 4 Instaloni kapakun prej xhami.

13. ZGJIDHJA E PROBLEMEVE

PARALAJMËRIM!

Referojuni kapitujve për sigurinë.

13.1 Çfarë duhet bërë nëse...

Në çdo rast që nuk përfshihet në këtë tabelë, ju lutemi kontaktoni me një qendër të autorizuar shërbimi.

Pajisja nuk ndizet ose nuk nxehet

Problemi Kontrolloni nëse...

Nuk mund ta aktivizoni apo vini në punë pajisjen. Pajisja është e lidhur saktë me rrjetin elektrik.

Pajisja nuk nxehet. Fikja automatike e çaktivizuar.

Pajisja nuk nxehet. Dera e pajisjes është e mbyllur.

Pajisja nuk nxehet. Ēshtë djegur siguresa.

Pajisja nuk nxehet. Bllokimi është jo aktiv.

Komponentët

Problemi Kontrolloni nëse...

Llamba është e fikur. Pjekje vent. me lagështirë - është ndezur.

Komponentët

Llamba nuk punon. Llamba është djegur.

Funksioni Sensori i ushqimit nuk vihet në punë. Spina e Sensori i ushqimit është e futur plotësisht në prizë.

Kodet e defekteve

Ekrani shfaq... Kontrolloni nëse...

Err C2 E keni hequr Sensori i ushqimit spinën nga priza.

Err C3 Dera e pajisjes është e mbyllur ose kyçi i derës nukështë i prishur.

Err F102 Dera e pajisjes është e mbyllur.

Err F102 Kyçi i derës nuk është i prishur.

00:00 Pati një ndërprerje të energjisë. Caktimi i periudhës sëditës.

Nëse ekrani shfaq një kod gabimi i cili nuk është në këtë tabelë, fikni dhe ndizni siguresën e shtëpisë për të rinisur pajisjen. Nëse kodi i defektit shfaqet, kontaktoni me qendrën e autorizuar të shërbimit.

Pastrimi

Problemi Kontrolloni nëse...

Rrjedh ujë nga relievi i hapësirës së brendshme. Ka shumë ujë në relievin e hapësirës së brendshme.

13.2 Të dhënat e shërbimit

Nëse nuk e gjeni dot vetë një zgjidhje, kontaktoni me shitësin tuaj ose me një qendër shërbimi të autorizuar.

Të dhënat e nevojshme për qendrën e shërbimit ndodhen në pllakën e specifikimeve. Pllaka e specifikimeve është në kornizën e përparme të brendësisë së pajisjes. Mos e hiqni pllakën e specifikimeve nga pjesa e brendshme e pajisjes.

Ju rekomandojmë t'i shkruani të dhënat këtu:

Modeli (MOD.) ......

Numri i produktit (PNC) ......

Numri i serisë (S.N.) ......

14. EFIKASITETI ENERGJETIK

14.1 Informacion i produktit dhe Fleta e Informacionit të produktit

Emri i furnizuesit Electrolux

Identifikimi i modelit	EOD4P57H 949499868KODDP77H 949499871
Indeksi i Efiçiencës së Energjisë 81.2
Klasi i efikasitetit energjetik A+
Konsumi i energjisë me ngarkesë standarde, regjimi tradicional 0.93 kWh/cikël
Konsumi i energjisë me ngarkesë standarde, regjimi me ventilim të detyruar	0.69 kWh/cikël
Numri i zgavrave 1
Burimi i nxehtësisë Elektriciteti
Volumi 72 l
Lloji i furrës Furrë e integruar
Sasi	EOD4P57H 32.1 kg
	KODDP77H 32.5 kg

IEC/EN 60350-1 - Pajisje shtëpiake gatimi me energji elektrike - Pjesa 1: Gama, furrat, furrat me avull dhe skarat - Metodat për matjen e performancës.

14.2 Kursimi i energjisë

Pajisja ka disa karakteristika që ju ndihmojnë të kurseni energji gjatë gatimit të përditshëm.

Sigurohuni që dera e pajisjes të jetë e mbyllur mirë kur pajisja është në punë. Mos e hapni derën e pajisjes shumë shpesh gjatë gatimit. Mbajeni guarnicionin e derës të pastër dhe sigurohuni që të jetë i fiksuar mirë në vend.

Përdorni enë metalike për të përmirësuar kursimin e energjisë.

Kur është e mundur, mos e ngrohni pajisjen përpara gatimit.

Mbajini periudhat e pushimit mes gatimeve sa më të shkurtra që të jetë e mundur kur përgatisni pak gatime njëkohësisht.

Gatimi me ventilator

Kur është e mundur, përdorni funksionet e gatimit me ventilator për të kursyer energji.

Nxehtësia e mbetur

Ventilatori dhe llamba vazhdojnë të funksionojnë. Kur fikni pajisjen, ekrani tregon nxehtësinë e mbetur. Mund ta përdorni këtë nxehtësi për të mbajtur ushqimin e ngrohtë.

Kur gatimi zgjat më shumë se 30 minuta, reduktoni temperaturën e pajisjes minimalisht 3 - 10 minuta përpara përfundimit të gatimit. Nxehtësia e mbetur brenda pajisjes do të vazhdojë të gatuajë.

Përdoreni nxehtësinë e mbetur për të ngrohur gatimet e tjera.

Për ta mbajtur ushqimin të ngrohtë

Zgjidhni cilësimin më të ulët të mundshëm të temperaturës për të përdorur nxehtësinë e mbetur dhe për ta mbajtur ushqimin të ngrohtë. Në ekran shfaqet treguesi ose temperatura e nxehtësisë së mbetur.

Gatimi me llambë të fikur

Fikeni Ilambën gjatë gatimit. Ndizeni vetëm kur t'ju nevojitet.

Pjekje vent. me lagështirë

Funksion i projektuar për të kursyer energjinë gjatë gatimit.

Kur përdorni këtë funksion llamba fiket automatikisht pas 30 sekondash. Mund ta ndizni llambën sërish, por ky veprim do të reduktojë kursimin e pritshëm të energjisë.

15. STRUKTURA E MENYSË

15.1 Menyja

Hapi 1 Hapi 2 Hapi 3 Hapi 4 Hapi 5

- zgjidhni për të hyrë në Menyja.

Zgjidhni opsinin nga struktura Menyja dhe shtypni OK

Zgjidhni cilësimin.

OK - shtypni për të konfirmuar cilësimin.

Rregulloni vlerën dhe shtypni OK

Rrotullojeni çelësin e funksioneve të nxehjes në pozicionin e çaktivizimit për të dalë nga Menyja.

Struktura Menyja

Gatim i asistuar

Pastrimi

Cilësimet

Cilësimet

01 Ora Ditore Ndrysho 02 Drita e ekranit 1 - 5

03 Tingujt e butonave 1 - Bip

04 Volumi i ziles 1 - 4

2 - Klik

3 - Tingulli

joaktiv

05 Sensori i ushqimit Veprimi 1 - Alarm dhe

ndalo

2 - Alarm

06 Kohëmatësi me rritje Aktiv / Joaktiv

12 Rivendos të gjitha cilësimet

Po / Jo

16. ÇËSHTJE QË LIDHEN ME AMBIENTIN

Ricikloni materialet me simbolin ⚙. Vendoseni ambalazhin te kontejnerët e riciklimit nëse ka. Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve të pajisjeve elektrike dhe

elektronike. Mos hidhni pajisjet e shënuara me simbolin ✉ e mbeturinave shtëpiake.

Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën komunale.

Dobro došli u Electrolux! Hvala vam što ste odabrali naš uređaj.

Nastojimo biti održivi te smanjujemo uporabu papira te su svi korisnički priručnici dostupni na internetu. Pristupite svom potpunom korisničkom priručniku na electrolux.com/manuals
