GEBRUIKSAANWIJZING BD 5055 W Classic Kärcher

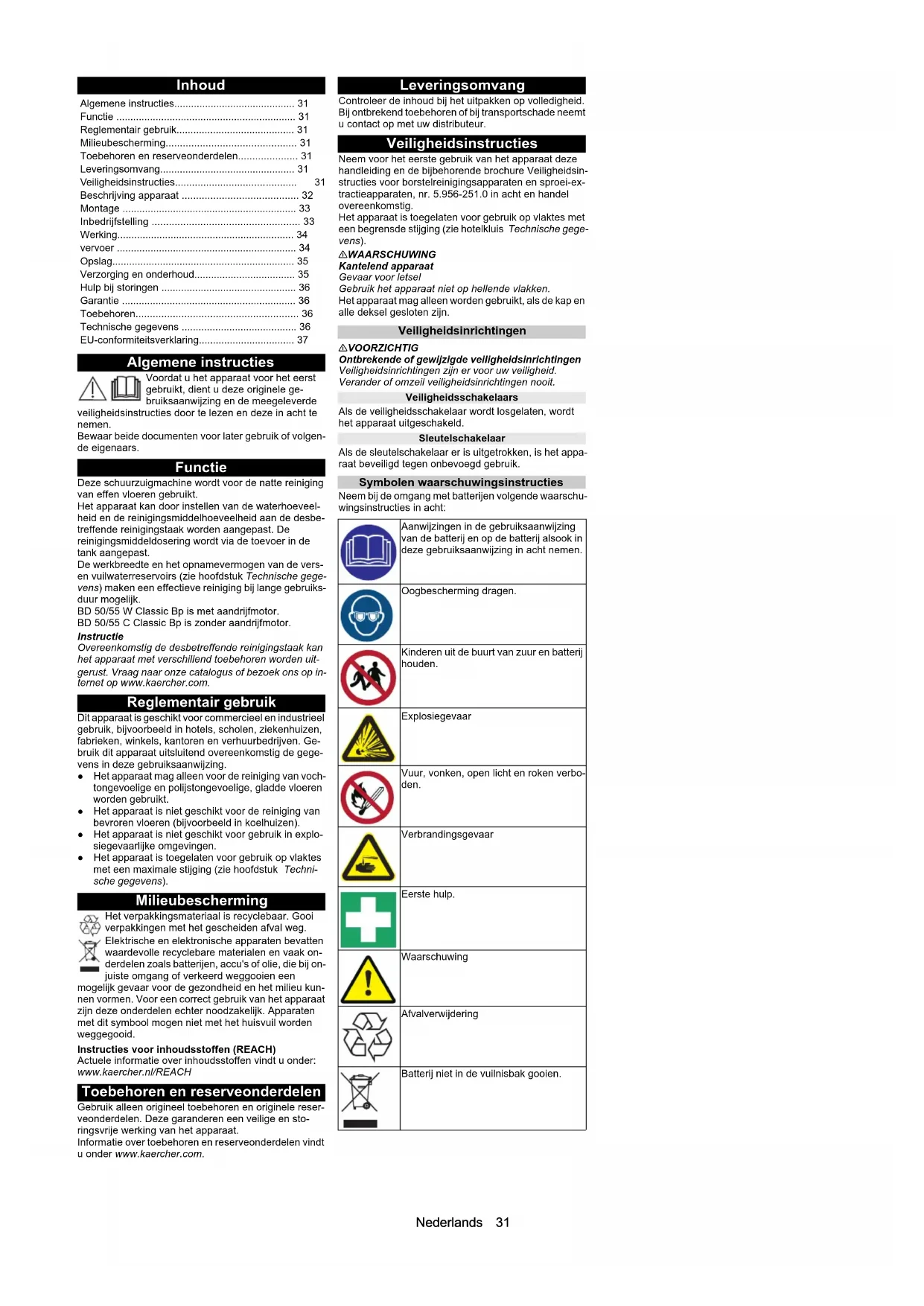

• dB(A) 84,1 84,1 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. ReiserNederlands 31 Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Functie Deze schuurzuigmachine wordt voor de natte reiniging van effen vloeren gebruikt. Het apparaat kan door instellen van de waterhoeveel- heid en de reinigingsmiddelhoeveelheid aan de desbe- treffende reinigingstaak worden aangepast. De reinigingsmiddeldosering wordt via de toevoer in de tank aangepast. De werkbreedte en het opnamevermogen van de vers- en vuilwaterreservoirs (zie hoofdstuk Technische gege- vens) maken een effectieve reiniging bij lange gebruiks- duur mogelijk. BD 50/55 W Classic Bp is met aandrijfmotor. BD 50/55 C Classic Bp is zonder aandrijfmotor. Instructie Overeenkomstig de desbetreffende reinigingstaak kan het apparaat met verschillend toebehoren worden uit- gerust. Vraag naar onze catalogus of bezoek ons op in- ternet op www.kaercher.com. Reglementair gebruik Dit apparaat is geschikt voor commercieel en industrieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven. Ge- bruik dit apparaat uitsluitend overeenkomstig de gege- vens in deze gebruiksaanwijzing. ● Het apparaat mag alleen voor de reiniging van voch- tongevoelige en polijstongevoelige, gladde vloeren worden gebruikt. ● Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijvoorbeeld in koelhuizen). ● Het apparaat is niet geschikt voor gebruik in explo- siegevaarlijke omgevingen. ● Het apparaat is toegelaten voor gebruik op vlaktes met een maximale stijging (zie hoofdstuk Techni- sche gegevens). Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur. Veiligheidsinstructies Neem voor het eerste gebruik van het apparaat deze handleiding en de bijbehorende brochure Veiligheidsin- structies voor borstelreinigingsapparaten en sproei-ex- tractieapparaten, nr. 5.956-251.0 in acht en handel overeenkomstig. Het apparaat is toegelaten voor gebruik op vlaktes met een begrensde stijging (zie hotelkluis Technische gege- vens). 몇 WAARSCHUWING Kantelend apparaat Gevaar voor letsel Gebruik het apparaat niet op hellende vlakken. Het apparaat mag alleen worden gebruikt, als de kap en alle deksel gesloten zijn. Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. Veiligheidsschakelaars Als de veiligheidsschakelaar wordt losgelaten, wordt het apparaat uitgeschakeld. Sleutelschakelaar Als de sleutelschakelaar er is uitgetrokken, is het appa- raat beveiligd tegen onbevoegd gebruik. Symbolen waarschuwingsinstructies Neem bij de omgang met batterijen volgende waarschu- wingsinstructies in acht: Algemene instructies p. 31
• Functie p. 31
• Reglementair gebruik p. 31
• Milieubescherming p. 31
• Toebehoren en reserveonderdelen p. 31
• Leveringsomvang p. 31
• Veiligheidsinstructies p. 31
• Beschrijving apparaat p. 32
• Montage p. 33
• Inbedrijfstelling p. 33
• Werking p. 34
• vervoer p. 34
• Opslag p. 35
• Verzorging en onderhoud p. 35
• Hulp bij storingen p. 36
• Garantie p. 36
• Toebehoren p. 36
• Technische gegevens p. 36
• EU-conformiteitsverklaring Aanwijzingen in de gebruiksaanwijzing van de batterij en op de batterij alsook in deze gebruiksaanwijzing in acht nemen. Oogbescherming dragen. Kinderen uit de buurt van zuur en batterij houden. Explosiegevaar Vuur, vonken, open licht en roken verbo- den. Verbrandingsgevaar Eerste hulp. Waarschuwing Afvalverwijdering Batterij niet in de vuilnisbak gooien.32 Nederlands Beschrijving apparaat Overzicht apparaat 1 Grofvuilzeef2 Pluizenzeef3 Vlotter4 Borstelkop5 Schijfborstel6 Handgreep7 Veiligheidsschakelaars8 Aftapslang vuilwater met doseerinrichting9 Deksel vuilwaterreservoir10 Houdrail voor homebase11 Vuilwaterreservoir12 **Accu13 Verswaterfilter14 Verswaterreservoir aftappen15 Borstelvrijgavepedaal16 Spatbescherming17 Verswaterreservoir18 Typeplaatje19 Slangklem20 Vultrechter verswaterreservoir21 Zuigbalk22 Afsluiting zuigbalk23 Borstelkoppedaal24 Hellingsverstelling zuigbalk25 Zuigslang26 Excenterhendel Voor het bevestigen van de zuigbalk p. 37

15Nederlands 33 27 Vulstandindicatie verswater28 Regelknop waterhoeveelheid29 Accustekker30 Hendel zuigbalk31 Sleutelschakelaar32 Display33 Draaiknop werksnelheid(alleen bij BD 50/55 W Classic Bp)34 Rijrichtingsschakelaar(alleen bij BD 50/55 W Classic Bp)** Niet meegeleverd Kleurmarkering ● De bedieningselementen voor het reinigingsproces of het dagelijkse onderhoud zijn geel.● De bedieningselementen voor onderhoud en ser-vice zijn lichtgrijs. Symbolen op het apparaat

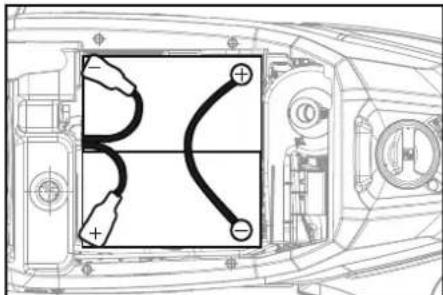

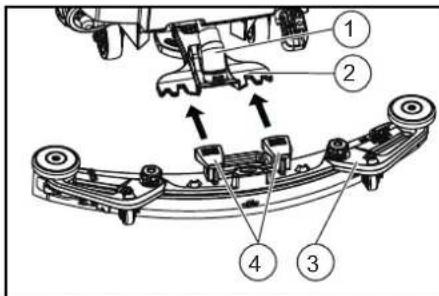

• optioneel Montage Zuigbalk monteren 1. Beide klemhendels naar boven zwenken.1 Zuigslang2 Zuigbalkophanging3 Zuigbalk4 Klemhendel2. De zuigbalk in de zuigbalkophanging plaatsen.3. Beide klemhendels naar beneden zwenken. Accu’s Aanbevolen batterijsets BD 50/55Onderhoudsvrije accu’s (nat) GEVAARBijvullen van water in ontladen toestand van de ac- Risico op brandwonden door uittreden van zuur, on-bruikbaar worden van kledingGebruik bij de hantering van accuzuur een veiligheids-bril.Neem de voorschriften in acht.Spoel eventuele zuurspatten op de huid of de kleding onmiddellijk weg met veel water.LET OPGebruik van water met additievenDefecte accu's, verlies van de aanspraak op garantieGebruik voor het bijvullen van de accu's alleen gedestil-leerd of ontzilt water (EN 50272-T3).Gebruik geen additieven, zogenaamde verbeterings-middelen, omdat dan de garantie komt te vervallen.1. Een uur voor het einde van de laadprocedure gede-stilleerd water toevoegen. Hierbij de juiste zuur-stand conform de kenmerking van de accu in acht nemen.Aan het einde van de laadprocedure moeten alle cellen gassen.Onderhoudsvrije batterijen (AGM- en gelbatterijen)LET OPBeschadigingsgevaar bij het openen van AGM- en gelbatterijen!AGM- en gelbatterijen zijn onderhoudsvrij en hebben een gesloten batterijbehuizing. Bijvullen met gedestil-leerd water of batterijzuur is niet mogelijk en niet nodig. Het openen of boren van de batterijbehuizing leidt tot beschadiging van de AGM- of gelbatterij, waardoor de-ze moet worden vervangen.Open de batterijbehuizing niet en boor geen gaten.Bedek het overdrukventiel niet en verander het niet.1. Laad AGM- en gelbatterijen alleen op met de ver-melde oplaadapparaten, zie hoofdstuk: Accu laden.Accu's plaatsen en aansluiten몇 VOORZICHTIGUit- en inbouwen van de accu'sInstabiele stand van de machineZorg er bij het in- en uitbouwen van de accu's voor dat de machine veilig staat.LET OPVerwisselen van de polariteitOnbruikbaar worden van de besturingselektronicaLet bij het aansluiten van de accu op juiste poling.LET OPDiepontladingBeschadigingsgevaarLaad de accu's voor de inbedrijfstelling van het appa-raat.1. Het vuilwater aftappen.2. Het vuilwaterreservoir omhoog zwenken.3. De batterijen zoals weergegeven in het apparaat plaatsen. 115 Ah, 2.815-091.080 Ah, 2.815-090.0105 Ah, 2.815-100.076 Ah, 2.815-099.01 Afstandsstuk4. De polen met de verbindingskabels uit de inbouwset batterij verbinden.5. De aansluitkabel aan de nog vrije batterijpolen (+) en (-) klemmen.6. De accustekker aan apparaatzijde met de accustek-ker aan accuzijde verbinden.7. Het vuilwaterreservoir omhoog zwenken.Accu uitbouwen몇 VOORZICHTIGUit- en inbouwen van de accu'sInstabiele stand van de machineZorg er bij het in- en uitbouwen van de accu's voor dat de machine veilig staat.1. Sleutelschakelaar op “0” zetten en de sleutel eruit trekken.2. De accustekker loskoppelen.3. Het vuilwater aftappen.4. Het vuilwaterreservoir omhoog zwenken.5. De kabel aan de apparaatzijde losmaken van de minpool van de batterij.6. De resterende kabels van de accu's losmaken.7. De accu uitbouwen.8. De opgebruikte accu's conform de geldende bepa-lingen afvoeren. Inbedrijfstelling Accu laden GEVAAROnjuist gebruik van de opladerElektrische schokNeem de netspanning en de zekering op het typeplaatje van het apparaat in acht.Gebruik het oplaadapparaat alleen in droge ruimtes met voldoende ventilatie.LET OPVerzamelen van gevaarlijke gassen tijdens het la-den onder de tankExplosiegevaarZwenk voor het laden van onderhoudsvrije accu's het vuilwaterreservoir omhoog.LET OPGebruik van een niet-passende opladerBeschadigingsgevaarVerbind de oplader niet met de accustekker aan appa-raatzijde.Gebruik alleen een bij het ingebouwde accutype pas-sende oplader.Lees de gebruiksaanwijzing van de opladerfabrikant door en let met name op de veiligheidsinstructies.De oplaadtijd bedraagt gemiddeld ca. 10-15 uur.Het apparaat kan tijdens laden niet worden gebruikt.InstructieHet apparaat beschikt over een beveiliging tegen volle-dige ontlading, d.w.z. dat als nog de toegestane mini-male capaciteit wordt bereikt, de borstelmotor en de turbine worden uitgeschakeld.1. Het apparaat direct naar de oplader verplaatsen, hierbij stijgingen vermijden.2. De accustekker aan apparaatzijde eraf trekken.Aftapopening verswaterreservoirAftapopening vuilwaterreservoirVulstand verswaterreservoir (25%)Stekker van de oplader hier erin stekenSjoroog*MophouderLET OPVerkeerde insteekplaatsBeschadigingsgevaarStekker van de oplader NIET hier erin ste- ken Pedaal borstelkop heffen/neerlatenBorstelvrijgavepedaal

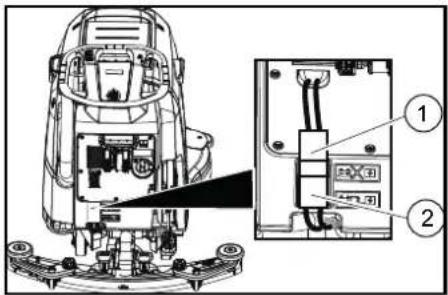

Beschrijving Opdrachtnr.115 Ah - onderhoudsvrij 2.815-091.080 Ah - onderhoudsvrij 2.815-090.076 Ah - onderhoudsvrij 2.815-099.0105 Ah - onderhoudsvrij 2.815-100.0Batterijset Capaciteit Oplaadapparaat2.815-091.0 115 Ah 6.654-329.02.815-090.0 80 Ah 6.654-329.02.815-099.0 76 Ah 6.654-329.02.815-100.0 105 Ah 6.654-329.0 134 Nederlands 1 Accustekker, apparaatzijde2 Accustekker, accuzijde3. De accustekker aan accuzijde met de oplader ver-binden.4. De netstekker van de oplader in het stopcontact ste- ken. 5. Het laadproces volgens de aanwijzingen in de ge-bruiksaanwijzing van de oplader uitvoeren.6. De accustekker aan apparaatzijde met de accustek-ker aan accuzijde verbinden. Werking LET OPGevaarlijke situatie tijdens bedrijfGevaar voor letselLaat bij gevaar de veiligheidsschakelaar los.Bedrijfsstoffen bijvullenVerswater bijvullen1. De afsluiting van het verswaterreservoir openen.2. Het verswater (maximaal 50 °C) tot de onderrand van de vultrechter vullen.InstructieDe slang van het verswaterreservoir kan tijdens het vul-len met de slangklem worden vastgeklemd.3. De afsluiting van het verswaterreservoir sluiten.Aanwijzingen over reinigingsmiddelen몇 WAARSCHUWINGOngeschikte reinigingsmiddelenGezondheidsgevaar, beschadiging van het apparaatGebruik alleen aanbevolen reinigingsmiddelen. Voorandere reinigingsmiddelen is de exploitant het verhoog-de risico met betrekking tot de bedrijfsveiligheid en het gevaar voor ongevallen.Gebruik alleen reinigingsmiddelen die vrij zijn van op-losmiddelen, zout- en fluorwaterstofzuur.Neem de veiligheidsaanwijzingen op de reinigingsmid-delen in acht.InstructieGebruik geen sterk schuimende reinigingsmiddelen.Aanbevolen reinigingsmiddelenZuiveringsmiddelen1. Het reinigingsmiddel in het verswaterreservoir vul- len. InstructieHet deksel voor de vultrechter van het verswaterreser-voir kan voor het meten van de juiste hoeveelheid reini-gingsmiddel worden gebruikt. Hij is aan de binnenzijden voorzien van een schaalindeling.Waterhoeveelheid instellen1. De waterhoeveelheid overeenkomstig de vervuiling van de vloerbedekking met de regelknop instellen.InstructieDe eerste reinigingspoging met geringe waterhoeveel-heid uitvoeren. De waterhoeveelheid stap voor stap ver-hogen tot het gewenste reinigingsresultaat is bereikt.InstructieIn geval van een leeg verswaterreservoir werkt de bor-stelkop zonder vloeistoftoevoer verder.Zuigbalk instellenHelling instellenDe helling moet zodanig worden ingesteld dat de zuig-lippen van de zuigbalk over de gehele lengte gelijkmatig op de vloer worden gedrukt.1. Het apparaat op een ondergrond zonder hel ling nee rzetten.2. De sleutelschakelaar op “ON” zetten. De zuigbalk omlaag zetten.3. Het apparaat een klein stuk vooruit rijden.4. De waterpas aflezen.1 Schroef2 Moer3 Waterpas5. De moer losdraaien.6. De schroef zo instellen dat de waterpasindicator zich tussen de twee strepen bevindt.7. De moer vastdraaien.8. Om de nieuwe instelling te controleren, het apparaat nogmaals een kort traject vooruit rijden. Indien no-dig de instelprocedure herhalen.9. De sleutelschakelaar op “OFF” zetten.Hoogte instellenMet de hoogteverstelling wordt de buiging van de zuig-lippen bij contact met de vloer beïnvloed.InstructieBasisinstelling: 3 onderlegringen boven, 3 onderle-gringen onder de zuigbalk.Oneffen ondergrond: 5 onderlegringen boven, 1 on-derlegring onder de zuigbalk.Zeer gladde ondergrond: 1 onderlegring boven, 5 on-derlegringen onder de zuigbalk.1. De moeren losschroeven.1 Moer2 Onderlegring 3 Afstandsrol met houder2. Het gewenste aantal onderlegringen tussen zuig-balk en afstandsrol plaatsen.3. De resterende onderlegringen boven de afstandsrol aanbrengen.4. De moer erop schroeven en vastdraaien.5. Het proces met de tweede afstandsrol herhalen.InstructieBeide afstandsrollen op dezelfde hoogte instellen.ReinigenApparaat inschakelen1. De sleutelschakelaar op “1” zetten.Het display toont achtereenvolgens:● Kärcher● Laadtoestand van de accu en aantal bedrijfsuren● Periode tot de volgende klantendienst● Softwareversie, bedieningselement● Laadtoestand van de accu en aantal bedrijfsuren (voor BD 50/55 C Classic Bp)Laadtoestand van de accu en snelheid (voor BD 50/55 C Classic Bp)RijdenInstructieDe rijrichting kan tijdens de reiniging worden gewijzigd. Zo kan door meerdere keren voor- en achteruitbewegen een geselecteerd punt intensief worden gereinigd.1. De rijrichtingsschakelaar op "vooruit" zetten.ReinigingInstructieTer verbetering van het afzuigresultaat kunnen de hel-ling en de hoogte van de zuigbalk worden ingesteld (zie hoofdstuk Zuigbalk instellen).InstructieAls het vuilwaterreservoir vol is, sluit de vlotter de zuig-opening en draait de zuigturbine met verhoogd toeren-tal. In dit geval de zuigbalk optillen en voor het legen van het vuilwaterreservoir bewegen.1. Draaiknop werksnelheid op de gewenste waar

aaien.De snelheid wordt tijdens het instellen op het display weergegeven. De snelheid wordt weergegeven in procent van de maximumsnelheid.2. De waterhoeveelheid met de regelklep instellen.3. De hendel zuigbalk omlaag drukken.De zuigbalk wordt neergelaten.De afzuiging start.4. Pedaal borstelkop omlaag drukken, losklikken

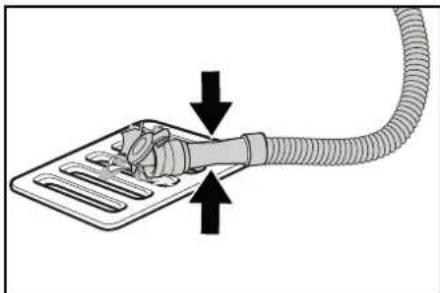

mhoog laten gaan.5. De veiligheidsschakelaar naar de duwbeugel trek- ken. De borstelkop start en het apparaat beweegt met deingestelde snelheid.Werking beëindigenReiniging beëindigen1. De veiligheidsschakelaar loslaten.2. Pedaal borstelkop omlaag drukken en vastklikken.3. Een kort traject verder rijden.Het restwater wordt afgezogen.4. De zuigbalk optillen.De afzuiging loopt nog 10 seconden na.5. De sleutelschakelaar op “0” zetten.6. Eventueel de accu laden.Vuilwater aftappen몇 WAARSCHUWINGOnjuiste afvoer van afvoerwaterMilieuverontreinigingNeem de plaatselijke voorschriften inzake de behande-ling van afvoerwater in acht.1. De aftapslang uit de houder nemen, en boven een verzamelreservoir neerlaten.2. De doseerinrichting in elkaar drukken of knikken.3. De deksel van de doseerinrichting openen.4. Het vuilwater aftappen. De waterhoeveelheid door drukken of knikken regelen.5. Het vuilwaterreservoir met helder water schoonspoelen.Verswater snel aftappen1. De verswateraftapsluiting losschroeven.2. Verswater aftappen.3. De verswateraftapsluiting aanbrengen en vast-schroeven.InstructieZorg ervoor dat de slangaansluiting in de afsluiting vers-waterreservoir na het vastschroeven op het diepste punt ligt. vervoer GEVAARRijden op stijgende hellingenGevaar voor letselGebruik het apparaat voor laden en lossen alleen op stijgende hellingen tot de maximale waarde (zie hoofd-stuk Technische gegevens).Gebruik Zuiveringsmid-delenOnderhoudsreiniging van alle water-bestendige vloerenRM 746RM 756RM 780Onderhoudsreiniging van glanzende oppervlakken (bijvoorbeeld graniet)RM 755 esOnderhoudsreiniging en basisreini-ging van industriële vloerenRM 69 ASFOnderhoudsreiniging en basisreini-ging van steengoed tegelsRM 753Onderhoudsreiniging van tegels in het sanitaire bereikRM 751Reiniging en desinfectie in het sani-taire bereikRM 732Decoating van alle alkalibestendige vloeren (bijvoorbeeld PVC)RM 752Decoating van linoleumvloeren RM 754

3Nederlands 35 Rij langzaam.몇 VOORZICHTIGNiet in acht nemen van het gewichtGevaar voor letsel en beschadigingNeem voor transport het gewicht van het apparaat in acht.Belaad het apparaat alleen samen met een andere per-soon of met behulp van de rijaandrijving.1. Pedaal borstelkop omlaag drukken en vastklikken.2. De zuigbalk optillen.3. De sleutelschakelaar op “1” zetten.4. De rijrichting met de rijrichtingsschakelaar selecte- ren.

5. De veiligheidsschakelaar naar de duwbeugel trek-

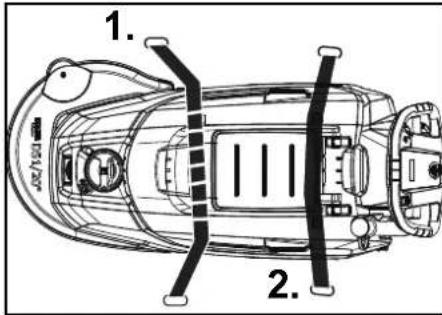

6. Bij het transport in voertuigen het apparaat met de sjorogen conform de geldende richtlijnen tege

weg glijden en omvallen beveiligen. Opslag 몇 VOORZICHTIGNiet in acht nemen van het gewichtGevaar voor letsel en beschadigingHoud bij de opslag rekening met het gewicht van het ap-paraat.LET OPVorstVernietiging van het apparaat door bevriezend water.Verwijder al het water uit het apparaat.Bewaar het apparaat op een vorstvrije plaats.● Dit apparaat mag alleen in binnenruimtes worden opgeslagen.● Voor een langere levensduur de batterijen volledig opladen.● De batterijen bij opslag minstens één keer per maand volledig opladen. Verzorging en onderhoud GEVAARPer ongeluk opstartend apparaatVerwondingsgevaar, elektrische schokZet voor alle werkzaamheden de sleutelschakelaar van het apparaat op ‘0’ en trek de sleutel eruit.Trek de netstekker van de oplader eruit. Het vuilwater en vuilwater aftappen en afvoeren.Veiligheidsinspectie/onderhoudscontractMet uw dealer kunt u een regelmatige veiligheidsin-spectie vastleggen of een onderhoudscontract afslui-ten. Vraag hierover advies.OnderhoudsintervallenNa elk gebruikLET OPOndeskundige reinigingBeschadigingsgevaar.Spuit het apparaat niet schoon met water.Gebruik geen agressieve reinigingsmiddelen.Voor de gedetailleerde beschrijving van de afzonderlijke onderhoudswerkzaamheden zie hoofdstuk Onder-houdswerkzaamheden. Het vuilwater aftappen. Het vuilwaterreservoir met helder water schoonspoelen. Het apparaat van buiten met een vochtige, in mild zeepsop gedrenkte doek reinigen. De pluizenzeef controleren, indien nodig reinigen. De grofvuilzeef reinigen. De zuiglippen reinigen, op slijtage controleren, in-dien nodig hoogte bijstellen of geheel vervangen. De schijfborstel op slijtage controleren, indien nodig vervangen. De accu laden. Als de laadtoestand onder 50% is, de accu volle-dig en zonder onderbrekingen opladen. Als de ladingstoestand boven 50% is, de accu al-leen opladen, als u bij het volgende gebruik de volledige bedrijfsduur nodig hebt.Wekelijks Bij regelmatig gebruik de accu minstens een keer per week volledig en zonder onderbreking opladen.Eens per maandVoor de gedetailleerde beschrijving van de afzonderlijke onderhoudswerkzaamheden zie hoofdstuk Onder-houdswerkzaamheden.1. Het verswatertank legen en de afzettingen schoonspoelen.2. Het filter verswater reinigen.3. De vlotter en de pluizenzeef reinigen.4. De accupool op oxidatie controleren, indien nodig afborstelen. Op vastheid van de verbindingskabels letten.5. De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, indien nodig vervangen.6. Bij niet-onderhoudsvrije accu's de zuurdichtheid van de cellen controleren.7. Bij een langere stilstandtijd het apparaat met volle-dig opgeladen accu's afzetten. De accu minstens maandelijks volledig opladen.Jaarlijks De voorgeschreven inspectie door de klantenser-vice laten uitvoeren.OnderhoudswerkzaamhedenZuiglippen omkeren of vervangenAls de zuiglippen zijn versleten, moeten ze worden om-gekeerd of vervangen.1. De zuigbalk verwijderen.2. De stergreep eruit schroeven.1 Stergreep2 Spanband3 Binnenste gedeelte zuigbalk4 Spansluiting3. Het binnenste gedeelte van de zuigbalk eruit trek- ken.

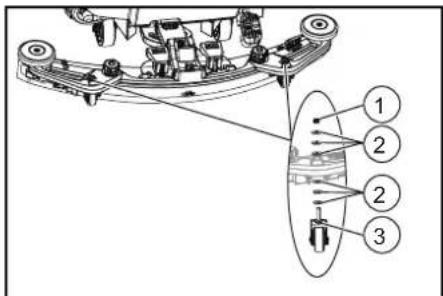

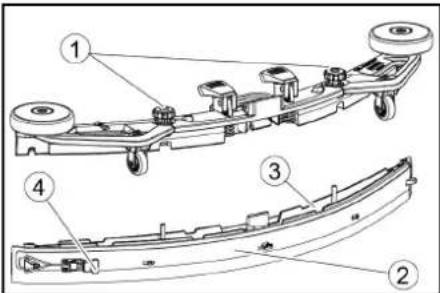

4. De spansluiting openen.5. De spanband verwijderen.6. De zuiglippen uit het binnenste gedeelte verwijde-

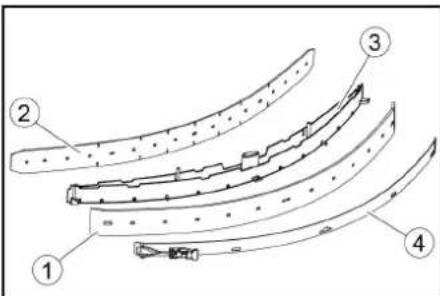

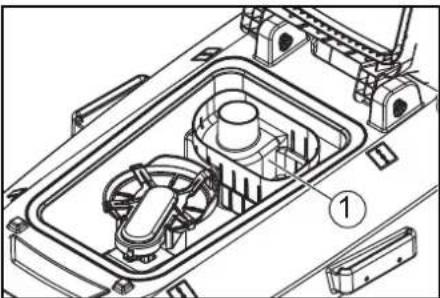

ren. 1 Achterste zuiglip2 Voorste steunlip3 Binnenste gedeelte zuigbalk4 Spanband7. De gebruikte of nieuwe zuiglippen op de noppen van het binnenste gedeelte van de zuigbalk druk-ken. 8. De spanband aanbrengen.9. Het binnenste gedeelte van de zuigbalk in het bo-venste deel schuiven.10. De stergreep erin schroeven en vastdraaien.Grofvuilfilter reinigen1. De deksel van het vuilwaterreservoir openen.1 Grofvuilzeef2. De grofvuilzeef er omhoog aftrekken.3. De grofvuilzeef onder stromend water schoonspoe- len. 4. De grofvuilzeef in het vuilwaterreservoir plaatsen.Filter verswater reinigen1. Het verswater aftappen (zie hoofdstuk Verswate

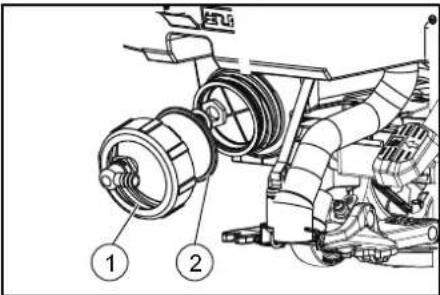

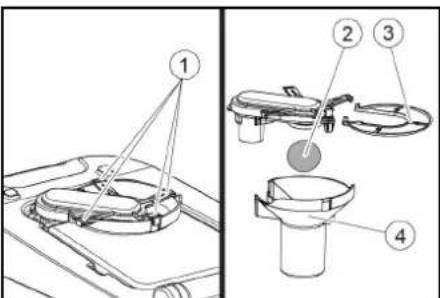

sne l aftappen).2. De afsluiting van het verswaterreservoir losschroe- ven. 1 Afsluiting verswaterreservoir2 Verswaterfilter3. Het filter verswater eruit trekken en met schoon wa-ter schoonspoelen.4. Het filter verswater plaatsen.5. De afsluiting verswaterreservoir aanbrengen.Opmerking: Zorg ervoor dat de slangaansluiting inde afsluiting verswaterreservoir na het vastschroe-ven op het diepste punt ligt.Vlotter en pluizenzeef reinigen1. De deksel van het vuilwaterreservoir openen.1 Grendelhaak2 Vlotter3 Pluizenzeef4 Vlotterbehuizing2. De grendelhaak losmaken.3. De vlotterbehuizing er omlaag aftrekken.4. De vlotter uit de vlotterbehuizing nemen en reinigen.5. Pluizenzeef verwijderen en reinigen.6. Alle delen in omgekeerde volgorde monteren.Schijfborstel vervangenInstructieVervang de schijfborstels wanneer de lengte van de ha-ren 10 mm heeft bereikt.1. De borstelkop optillen2. Het pedaal voor borstelvrijgave omlaag drukken.3. De schijfborstel er zijdelings onder de borstelkop uit-trekken.4. De nieuwe schijfborstel onder de reinigingskop hou-den, omhoog drukken en vergrendelen.

1 236 Nederlands Hulp bij storingen GEVAAR Per ongeluk opstartend apparaat Verwondingsgevaar, elektrische schok Zet voor alle werkzaamheden de sleutelschakelaar van het apparaat op ‘0’ en trek de sleutel eruit. Trek de netstekker van de oplader eruit. Het vuilwater en vuilwater aftappen en afvoeren. Bij storingen die met deze tabel niet kunnen worden verholpen de klantenservice raadplegen. 몇 WAARSCHUWING Wees voorzichtig hoe blinde hoeken, struiken, bomen of objecten uw zicht negatief kunnen beïnvloeden. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Toebehoren Technische gegevens Storing Remedie Het apparaat kan niet gestart worden 1. De sleutelschakelaar op “1” zetten.

2. De veiligheidsschakelaar bedienen.

5. Controleren of de accupolen zijn aangesloten.

De waterhoeveelheid is onvoldoende 1. De vulstand van het verswater controleren, eventueel de tank vullen.

2. De waterhoeveelheid met de regelknop waterhoeveelheid verhogen.

3. Het filter verswater reinigen.

4. De slangen op verstopping controleren, eventueel reinigen.

Het zuigvermogen is te gering 1. Het apparaat afzetten en het vuilwater aftappen.

2. De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, eventueel vervangen.

3. Controleer of de zuigslang correct met het vuilwaterreservoir is verbonden.

4. De pluizenzeef op vervuiling controleren, eventueel reinigen.

5. De zuiglippen van de zuigbalk reinigen, eventueel omkeren of vervangen.

6. Controleren of het deksel van de vuilwater-aftapslang is gesloten.

7. De instelling van de zuigbalk controleren, evt. corrigeren.

8. De zuigslang op verstopping controleren eventueel reinigen.

9. De aanzuigslang op dichtheid controleren, eventueel reinigen.

Het reinigingsresultaat is onvoldoen-

1. De snelheid reduceren.

2. De borstels op slijtage controleren, eventueel vervangen.

3. Het borsteltype en het reinigingsmiddel op geschiktheid controleren.

De zuigturbine loopt met hoger toe- rental

1. Het vuilwater aftappen.

4. De zuigslang op verstopping controleren eventueel reinigen.

5. De zuigbalk op verstopping controleren, eventueel verstopping verhelpen

De borstel draait niet 1. Controleren of een vreemd voorwerp de borstel blokkeert, eventueel het voorwerp verwijderen. Het apparaat vibreert bij het reinigen 1. Een zachtere borstel gebruiken. Beschrijving Onderdeelnr. Beschrijving Schijfborstel, compleet, rood D51 9.753-021.0 Voor algemene reiniging, voor alle oppervlakken. Schijfborstel (zeer zacht) 4.905-028.0 Voor het reinigen van gevoelige vloeren en het polijsten. Schijfborstel (zacht) 4.905-027.0 Van natuurvezels, voor het reinigen en polijsten. Schijfborstel (gemiddeld zacht) 4.905-026.0 Voor algemene reiniging, voor alle oppervlakken. Schijfborstel (hard) 4.905-029.0 Voor hardnekkig vuil en grondig reinigen. Alleen voor slijtvaste oppervlakken. Padhouder, 479 mm 4.762-534.0 Voor het reinigen met pads. Met snelwisselkoppeling en centerlock. Pad, 500 mm, (z acht) 6.371-146.0 Met natuurlijke haren, voor het polijsten. Verwijdert schuurplekken effectief. Pad, 508 mm, (zacht) 6.369-468.0 Lichte korrelgrootte, geschikt voor het polijsten van vloeren. Pad, 508 mm, (gemiddeld zacht) 6.369-079.0 Voor het reinigen van alle soorten vloeren. Pad, 508 mm, (gemiddeld hard) 6.369-078.0 Voor het verwijderen van hardnekkig vuil en voor het grondig reinigen. Pad, 508 mm (hard) 6.369-077.0 Voor het reinigen van sterk vervuilde vloeren en voor het grondig reinigen. Diamantpad, 508 mm (grof) 6.371-260.0 Voor grove reiniging / herstel. Verwijdert kleine krasjes, voor een schoon, zijdemat oppervlak. Ter voorbereiding van het oppervlak voorafgaand aan het gebruik van de gele pad. Als kristallisatiepad voor basiskristallisatie. Diamantpad, 508 mm (gemiddeld) 6.371-261.0 Voor grove reiniging / herstel. Verwijdert fijne krassen voor een homogener en glanzender opper- vlak. Ter voorbereiding van het oppervlak voorafgaand aan het gebruik van de groene diamantpad. Als kristallisatiepad voor hoogglanskristallisatie. Diamantpad, 508 mm (fijn) 6.371-240.0 Voor het probleemloos polijsten van laminaatvloeren, terrazzo- en natuurstenen oppervlakken. Voor de onderhoudsreiniging na gebruik van de witte en gele pads. Microvezel-pad, 508 mm 6.371-271.0 Uitstekende reinigingskracht. Reinigt ook steengoedtegels effectief. Melamine-pad, 508 mm 6.371-025.0 Melamine-pad-set voor het effectief reinigen van microporeuze oppervlakken. Trekker, 850 mm 4.778-008.0 Parabolische trekker, zuiglippen van slijtvast, rood Linatex, met steunrollen. Zuiglippen, 33 inch, rood 4.400-011.0 Van Linatex, slijtvast. Zuiglippen, 33 inch, transparant 4.400-005.0 Van PU, oliebestendig. BD 50/55 W Classic Bp BD 50/55 C Classic Bp Gegevens capaciteit apparaat Nominale spanning V 24 24 Accucapaciteit Ah (5 h) 80 / 115 80 / 115 Gemiddelde netbelasting W 880 750 Vermogen rijmotor W 130 - Vermogen zuigturbine W 250 250 Vermogen borstelaandrijving W 500 500 Theoretische oppervlaktecapaciteit m

/h 2550 2040 Volume verswaterreservoir l 55 55Nederlands 37 Technische wijzigingen voorbehouden. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: bodemreiniger Type: 1.127-xxx Relevante EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2014/53/EU (TCU) Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/25 Volume vuilwaterreservoir l 55 55 Watertemperatuuur max. °C 50 50 Waterdruk max. bar 0,06 0,06 Stijging werkbereik max. % 2 2 Zuigen Zuigvermogen, luchthoeveelheid l/s 24 24 Zuigvermogen, onderdruk kPa (mbar) 9,5 (95) 9,5 (95) Reinigingsborstel Werkbreedte mm 510 510 Borsteldoorsnede mm 510 510 Borsteltoerental 1/min

Borstelaanpersdruk kg ≥ 27 ≥ 27 Afmetingen en gewichten Toegestaan totaal gewicht kg

<2,5 <2,5 Onzekerheid K dB(A) 0,2 0,2 Geluidsdrukniveau L

dB(A) 65,2 65,2 Onzekerheid K
