Producttype	Vloerreinigingsmachine op batterij voor professioneel gebruik van vlakke vloeren
Merk	Kärcher
Model	B 50 W Bp
Afmetingen (L × B × H)	1375 × 542 × 1082 mm (kop D51)
Leeggewicht	195 kg (D51), 191 kg (D60), 185 kg (R55)
Toegestaan totaalgewicht	245 kg (D51)
Voeding	Loodaccu (24 V) of lithium-ion (25,6 V); ingebouwde oplader 100-240 V
Accucapaciteit	Lood: 76 / 80 / 105 / 115 Ah; Li-ion: 80 Ah
Inhoud schoonwatertank	50 L (ongeveer)
Inhoud vuilwatertank	50 L
Werkbreedte	510 mm (D51) / 600 mm (D60) / 550 mm (R55)
Max. rijsnelheid	6 km/h
Theoretisch oppervlakterendement	Tot 3600 m²/h
Geluidsniveau	65 dB(A)
Beschermingsklasse	IPX3
Max. watertemperatuur	50 °C
Reinigingsprogramma's	ECO, NORMAL, INTENSIEF
Belangrijkste functies	Zelfrijdend, instelling water/reinigingsmiddel, zuiging, smartphone-connectiviteit (Bluetooth)
Onderhoud en reiniging	Filterreiniging, zuigmonden, borstels, legen en spoelen vuilwatertank
Veiligheid	Noodstop met intelligente sleutel, veiligheidshendel, beschermingsinrichtingen
Reserveonderdelen en repareerbaarheid	Borstels (rollen/schijven), zuigmonden, pads, filters; service door Kärcher aanbevolen
Garantie	Afhankelijk van land, neem contact op met distributeur

Veelgestelde vragen - B 50 W Bp Kärcher

Hoe start ik het apparaat?

Steek de intelligente sleutel in het bedieningspaneel, stel de programmakeuzeschakelaar in op een programma (ECO, NORMAL of INTENSIEF) en duw vervolgens de rijhendel naar voren of naar achteren.

Hoe laad ik de accu's op?

Sluit het netsnoer van de ingebouwde oplader aan op een stopcontact (100-240 V). De laadcyclus duurt ongeveer 10 tot 15 uur. Het display geeft de laadstatus weer.

Welke accutypes kunnen worden gebruikt?

Het apparaat accepteert loodaccu's (24 V, 76-115 Ah) of lithium-ion (25,6 V, 80 Ah). Meng de technologieën niet. Voor Li-ion-accu's moeten installatie en vervanging worden uitgevoerd door de klantendienst van Kärcher.

Hoe stel ik de hoeveelheid water en reinigingsmiddel in?

Gebruik de toetsen Waterdosering en Reinigingsmiddeldosering op het bedieningspaneel. Stel afzonderlijk in voor elk programma. Voor de DOSE-versie wordt het reinigingsmiddel voorgedoseerd via een canister.

Welk dagelijks onderhoud is nodig?

Na elk gebruik: leeg en spoel de vuilwatertank, reinig het vuilfilter, controleer de zuigmonden en borstels. Reinig de buitenkant met een vochtige doek.

Hoe vervang ik de borstels?

Voor rolborstels (R-kop): druk op de toets Borstelwissel, draai het deksel en verwijder de borstel. Voor schijfborstels (D-kop): gebruik het pedaal voor borstelwissel om de schijf los te maken.

Wat te doen als de zuiging zwak is?

Controleer of de vuilwatertank niet vol is, reinig de turbinezeef en de zuigmonden, zorg dat de afvoerslang gesloten is, en controleer de dichtheid van het zuigcircuit.

Hoe leeg ik de vuilwatertank?

Laat de afvoerslang zakken, open het doseerdeksel en leeg in een geschikte container. Spoel de tank met het ingebouwde spoelsysteem indien beschikbaar.

Het display toont 'KIK INVOEGEN' wat te doen?

Steek een geldige intelligente sleutel in. Als de melding aanhoudt, is de sleutel niet geautoriseerd voor de geselecteerde functie; gebruik een andere sleutel of laat deze deblokkeren door de klantendienst.

Waar vind ik accessoires en reserveonderdelen?

Raadpleeg de website www.kaercher.com of neem contact op met uw distributeur. Gebruik uitsluitend originele accessoires voor veiligheid en prestaties.

GEBRUIKSAANWIJZING B 50 W Bp Kärcher

Algemene instructies	58
Functie	58
Reglementair gebruk	58
Milleubeschemming	58
Toebehoren en reserveonderdelen	59
Leveringsomvang	59
Veilghelidsinstructies	59
Beschrijving apparaat	59
Intelligente sleutel	60
Montage	60
Inbedrijftstelling	60
Apparaat inschakelen	61
Smartphone koppelen	61
Verzoeken om onderhoud	61
Werkling	61
Transport	62
Opslag	62
Verzorging en onderhoud	63
Hulp bij storingen	63
Toebehoren	65
Technische gegevens	66
Garantie	67
EU-conformiteitsverklaring	67

Algemene instructies

Voordat u het apparaat voor het eerst

gebruikt, dient u deze originele ge

bruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar deze documenten voor later gebruik of voor volgende eigenaars.

Functie

Deze schrobmachine wordt gebruikt voor de natte reiniging van effen vloeren.

Het apparaat kan door het instellen van de waterhoeveelheid, de reinigingsmiddelhoeveelheid en de rijsnelheid aan de desbetreffende reinigingstaak worden aangepast.

Het apparaat kan aan de betreffende reinigingstaak worden aangepast door een geschikt reinigingsprogramma te kiezen.

De werkbreedte en de capaciteit van de schoon- en vuilwaterreservoirs (zie hoofdstuk "Technische gegevens") zorgen voor een effectieve reiniging bij een lange gebruiksduur.

Het apparaat is zelfrijdend.

De batterijen kunnen worden opgeladen met het ingebouwde oplaadapparaat. Het oplaadapparaat kan worden gebruikt met een spanning van 100-240 V.

Instructie

Overeenkomstig de desbetreffende reinigingstaak kan het apparaat met verschillend toebehoren worden uitgerust. Vraag naar onze catalogus of bezoek ons op internet op www.kaercher.com.

Dit apparaat is geschikt voor commercieel en industrieel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoren en verhuurbedrijven. Gebruik dit apparaat uitsluitend overeenkomstig de gegevens in deze gebruiksaanwijzing.

• Het apparaat mag alleen voor de reiniging van vochtongevoelige en polijstongevoelige, gladde vloeren worden gebruikt.
• Het apparaat is niet geschikt voor de reiniging van bevroren vloeren (bijvoorbeeld in koelhuizen).
• Het apparaat is ontworpen voor het reinigen van vloeren binnenshuis of van overdekte ruimten.
• Het apparaat is geschikt voor gebruik in het temperatuurbereik 5-40 °C.
• Het apparaat moet in een vorstvrije ruimte worden bewaard.
• Het apparaat is niet geschikt voor gebruik in explosiegevaarlijke omgevingen.
• Er mogen geen ontvlambare gassen, onverdunde zuren of oplosmiddelen met het apparaat worden opgenomen. Daartoe behoren benzine, verfverdunner of stookolie, die door opwerveling met de zuiglucht explosieve mengsels kunnen vormen. Verder ook aceton, onverdunde zuren of oplosmiddelen, aangezien deze de in het apparaat gebruikte materialen aantasten.
• Reactief metaalstof (bijv. aluminium, magnesium, zink) vormt explosieve gassen in combinatie met sterk alkalische of zure reinigingsmiddelen.
• Het apparaat is niet bedoeld voor het reinigen van openbare verkeerswegen.
• Houd rekening met de toelaatbare oppervlaktebelasting van de vloer (zie hoofdstuk Technische gegevens).
• Het apparaat mag alleen worden uitgerust met originele toebehoren en reserveonderdelen. Bij het gebruik van oplaadapparaten of batterijen mogen alleen de in de gebruiksaanwijzing toegestane componenten worden gebruikt. Een afwijkende combinatie moet door de verantwoordelijke leverancier van het oplaadapparaat en/of de batterij zijn goedgekeurd.

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerde afvalverwijdering

een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinstructies

Neem voor het eerste gebruik van het apparaat deze gebruiksaanwijzing en de bijbehorende brochure Veiligheidsinstructies voor borstelreinigingsapparaten, nr. 5.956-251.0 in acht en handel dienovereenkomstig.

WAARSCHUWING

Het apparaat kan kantelen

Gevaar voor letsel!

Gebruik het apparaat niet op hellende vlakken.

WAARSCHUWING

Gevaren voor ongevallen door foute bediening. Personen kunnen gewond raken.

Bedieners moeten adequaat in het gebruik van het apparaat worden geïnstrueerd.

Het apparaat mag alleen worden gebruikt, als de kap en alle deksels gesloten zijn.

Veiligheidsinrichtingen

△VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen!

Veiligheidsinrichtingen zijn er voor uw veiligheid. Veiligheidsinrichtingen mogen niet worden omzeild, verwijderd of buiten werking worden gesteld.

Noodstop

Instructie

Verwijder voor onmiddellijke buitenwerkingstelling de intelligente sleutel (noodstop).

Rijhendel

Wanneer de rijhendel wordt losgelaten, worden de rijaandrijving en de borstelaandrijving uitgeschakeld.

Symbolen op het apparaat

△GEVAAR

Laadproces

Elektrische schok

Verwijder de poolbeschermkappen op de

batterijpolen niet

Zorg voor een correcte montage

LET OP

Beschadigingsgevaar

Water beschadigt de zuigturbine

Zorg ervoor dat er geen water in een op die

manier gemarkeerde opening terechtkomt.

Opmerkingen over batterij (accu) en

oplaadapparaat

De Li-ionversie heeft ingebouwde lithium-ionbatterijen.

Deze zijn onderworpen aan speciale criteria. Het verwij

deren en installeren, evenals het testen van defecte bat

terijen mag alleen worden uitgevoerd door de

klantenservice van Karcher of door een expert.

Opslag- en transportinstructies ontvangt u van uw Kar

cher-klantenservice.

△GEVAAR

Aanpassingen en veranderingen aan het apparaat zijn

niet toegestaan

U mag de batterij niet openen, er bestaat gevaar voor kortsluiting. Bovendien kunnen irriterende dampen of bijtende vloeistoffen ontsnappen.

Stel de batterij niet bloot aan fel zonlicht, hitte en vuur. Er is ontploffingsgevaar.

Gebruik het oplaadapparaat niet in een explosieve omgeving.

Gebruik het oplaadapparaat niet in verontreinigde of natte toestand.

Zorg voor voldoende ventilatie tijdens het laadproces. Explosiegevaar. In de buurt van een batterij of in een batterijlaadruimte mag u niet met een open vlam werken, mag u geen vonken maken of roken.

Explosiegevaar. Leg geen gereedschappen en dergelijke op de batterij, d.w.z. op de eindpolen en celverbinders.

WAARSCHUWING

Controleer voor elk gebruik het apparaat en het netsnoer op beschadigingen. Gebruik beschadigde apparaten niet en laat beschadigde onderdelen alleen door gekwalificeerd personeel repareren.

Houd kinderen uit de buurt van batterijen en oplaadapparaat.

Laad geen beschadigde batterijen op. Laat beschadigde batterijen vervangen door de klantenservice van Kärcher.

Gooi een defecte batterij niet bij het huisvuil. Neem contact op met de klantenservice van Kärcher.

Vermijd contact met vloeistof die uit defecte accu's komt. Bij toevallig contact de vloeistof met water afspoelen. In geval van contact met de ogen ook een arts raadplegen.

VOORZICHTIG

Neem deze gebruiksaanwijzing altijd in acht. Neem de aanbevelingen van de wetgever met betrekking tot de omgang met batterijen in acht.

De netspanning moet overeenkomen met de spanning die op het typeplaatje van het apparaat is aangegeven. Gebruik het oplaadapparaat alleen voor het opladen van toegestane accupacks.

Gebruik de batterij alleen met dit apparaat. Het is verboden en gevaarlijk om ze voor andere doeleinden te gebruiken.

Symbolen en waarschuwingsinstructies

Neem bij de omgang met accu's de volgende waarschuwingsinstructies in acht!

Neem de aanwijzingen in de gebruiksaanwijzing van de accu en op de accu alsook in deze gebruiksaanwijzing in acht.

Draag oogbescherming.

Houd kinderen uit de buurt van zuur en accu's.

Explosiegevaar

Vuur, open vlam.

Verbrandingsgevaar

Eerste hulp.

Waarschuwing

Afvalverwijdering

Accu Niet in de vuilnisbak gooien.

Beschrijving apparaat

Overzicht apparaat

Afbeelding A

1 Bus reinigingsmiddel (alleen variant DOSE) ② Zuigslang reinigingsmiddel (alleen variant DOSE) ③ Vulopening schoonwaterreservoir met sluiting en geïntegreerde maatbeker ④ Turbinebeschermzeef ⑤ Slanghouder ⑥ Zuigslang schoon water ⑦ Klep voor reservoirventilatie ⑧ Wateraansluiting spoelsysteem vuilwaterreservoir ⑨ Vlotter ⑩ Grofvuilzeef

⑪ Houdrail voor homebase

⑫ Accu

⑬ Zwabberhouder

⑭ R-reinigingskop

⑮ Waterverdeelbalk

⑯ Regelknop waterdosering (alleen Good-variant)

⑰ Aflegvlak voor reinigingsset "Homebase Box"

(18) Deksel vuilwaterreservoir

(19) Houder voor smartphone

(20) Bedieningspaneel

(21) Vuilwaterreservoir

(22) Vulsysteem schoon water

(23) Niveau-indicatie en aftapslang schoon water

(24) Greep voor omhoogzwenken van vuilwaterreservoir

(25) Toets borstelvervanging (R-reinigingskop)

(26) Reservoir voor grof vuil (R-reinigingskop)

(27) Hendel zuigbalk neerlaten

(28) Pedaal om reinigingskop omhoog/omlaag te brengen

(29) Opbergvak

(30) Zuigslang

(31) Sluiting schoonwaterreservoir met filter

(32) Kabelhaak voor netsnoer

(37) Afvoerslang vuilwater met doseerinrichting

(38) Duwbeugel

(39) Rijhendel

(46) Opbergvak voor zuigbalk

(47) D 60-reinigingskop

• optioneel, ** niet meegeleverd

Kleurmarkering

Apparatuuronderdelen die bestemd zijn voor bediening of onderhoud door de gebruiker, zijn geel gemarkeerd.

Bedieningspaneel

Afbeelding B

① Programmaschakelaar

② Rijhendel

③ Toets waterdosering

④ Display

(5) Neerlegvlak voor smartphone

(6) Houser voor smartphone

7Toets snelheid

(8) Toets reinigingsmiddelendosering

(9) Toets "+".

(10) Toets

Intelligente sleute Wit-operator

Rood - servicetechnicus

• Optie

Programmaschakelaar

Afbeelding C

①0

Het apparatus is uitgeschakeld.

(2) ECO-MODUS

De vloer nat reinigen en het vuile water opzuigen met minder gebruik van hulpbronnen (lager borsteltoerental, lagere zuijkracht, lagere reinigingsmiddel- en waterdosering).

(3) NORMAAL-MODUS

De vloer nat reinigen en het vuile water opzuigen.

(4) INTENSIEF-MODUS

De vloer nat reinigen (met verhoogde reinigingsmiddelen waterdosering) en het vuile water opzuigen.

Houder zuigbalk

Bij het rijden door smalle ruimten of voor het opbergen kan de zuigbalk worden gedemonteerd en aan de rand van het apparaat worden gehangen.

Afbeelding D

① Opbergvak voor zuigbalk (rand van apparaat)

② Zuigbalk

Symbolen op het apparaat

Netsnoer voor oplaadapparaat

Sjoroog

*Mophouder

*Schoon water vullen

Vulniveau schoonwaterreservoir 25%

Vulniveau schoonwaterreservoir 50%

Vulniveau schoonwaterreservoir 100%

Pedaal borstelvervanging (BD) Toets borstelvervanging (BR)

Borstelkanteling instellen (alleen D 51-reinigingskop)

Afvoer vuil water Afvoer schoon water

Reservoir voor grof vuil verwijderen

Reinigingskop optillen/neerlaten

Vooruitrijden

Achteruitrijden

Intelligente sleutel

De intelligente sleutel wordt gebruikt om het apparaat in te schakelen en bepaalde apparaatfuncties te activeren.

Geel: Bediener

Het apparaat kan worden gebruikt. Alle instellingen voor de reinigingsprogramma's die via de smartphone-app voor deze sleutel zijn vrijgegeven, kunnen worden gewijzigd.

Grijs: Voorman

Het apparaat kan worden gebruikt. Alle instellingen voor de beschikbare reinigingsprogramma's van het apparaat kunnen worden gewijzigd.

Montage

1. Schroeven van de transportbeveiligingen eruit draaien.

Afbeelding E Afbeelding F

①Transportbeveiliging

1. De transportbeveiligingen verwijderen.
2. Het apparaat vooruit van de pallet trekken.

Zuigbalk monteren

1. Beide klemhendels naar boven zwenken. Afbeelding G

① Zuigslang ② Zuigbalkophanging ③Zuigbalk ④Klemhendel 2. De zuigbalk in de zuigbalkophanging plaatsen. 3. Beide klemhendels naar onderen zwenken.

Borstels monteren

1. Alleen variant BD: Vóór de inbedrijfstelling de discolorstel monteren (zie hoofdstuk Onderhoudswerkzaamheden).

Instructie

Bij variant BR zijn de borstels gemonteerd. 2. De borstel monteren (zie hoofdstuk Onderhoudswerkzaamheden).

Accu's

Aanbevolen accu's

LET OP

Beschadigingsgevaar

Batterijen mogen alleen worden vervangen door batterijen van dezelfde technologie.

Loodbatterijen mogen niet worden vervangen door li-ionbatterijen.

Li-ionbatterijen mogen niet worden vervangen door loodbatterijen.

Loodbatterijen

Beschrijving Bestelnr.
Set 76 Ah - onderhoudsvrijj, 24 V 2.81	5-099.0
Set 105 Ah - onderhoudsvrijj, 24 V 2.81	15-100.0
Set 115 Ah - onderhoudsvrijj, 24 V 2.81	15-091.0
Set 80 Ah - onderhoudsvrijj, 24 V 2.81	5-090.0

Het apparaat heeft 2 accu's nodig. Li-ionbatterijen:

Beschrijving Bestelnr.
80 Ah, 25,6 V	6.654-454.0

Het apparaat heeft 1 batterij nodig.

Maximale accu-afmetingen

Lenght	350
Breedte	355
Hoopte	290

Accu's plaatsen en aansluiten

Instructie

Bij de apparaatvariant met li-ionbatterij is de batterij reeds geïnstalleerd en aangesloten. Een li-ionbatterij mag alleen door de klantendienst worden geplaatst of vervangen.

△GEVAAR

Brand- en explosiegevaar!

Leg geen gereedschap of dergelijke op de accu. Kortsluiting en explosiegevaar.

Rook en open vuur moet worden voorkomen.

Ruimtes waar accu's worden opgeladen, moeten goed worden geventileerd, aangezien bij het opladen zich explosief gas kan vormen.

VOORZICHTIG

Uit- en inbouwen van de accu's

Instabiele stand van de machine

Zorg er bij het in- en uitbouwen van de accu's voor dat de machine veilig staat.

LET OP

Verwisselen van de polariteit

Onbruikbaar worden van de besturingselektronica. Let bij het aansluiten van de accu op de juiste polariteit.

LET OP

Diepontlading

Beschadigingsgevaar

Laad de accu's voor de inbedrijfstelling van het apparaat.

1. Het apparaat ca. 2 m naar voren duwen, zodat de zwenkwielen naar achteren wijzen.
2. Het vuilwaterreservoir vastnemen aan de verzonken greep en zijwaarts omhoog zwenken.
3. De batterijen in de bakplaatsen.
4. De batterijen aansluiten:

a De afstandsstukken plaatsen. Afbeelding H

① Afstandsstuk 340x40x10 (9.763-222.0)

Aansluitkabel naar batterij (+)

b Beide batterijen met de verbindingskabel verbinden.

c De aansluitkabel aan de nog vrije batterijpolen (+) en (-) vastklemmen.

1. Het vuilwaterreservoir omhoog zwenken.

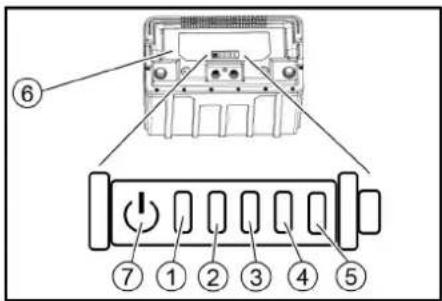

Li-ionbatterij activeren

Li-ionbatterijen worden in transportmodus geleverd en moeten worden geactiveerd voordat het apparaat in bedrijf wordt gesteld.

1. De batterij opladen (zie "Inbedrijfsstelling/batterij opladen"), hierdoor wordt de transportmodus beëindigd

Accu uitbouwen

△VOORZICHTIG

Uit- en inbouwen van de accu's

Instabiele stand van de machine

Zorg er bij het in- en uitbouwen van de accu's voor dat de machine veilig staat.

WAARSCHUWING

Kantelend apparaat

Gevaar voor letsel, gevaar voor beschadiging

De batterijen alleen verwijderen als er een reinigingskop op het apparaat is bevestigd.

1. De programmaschakelaar op "0" zetten.
2. De intelligente sleutel eruit trekken.
3. Leeg het vuilwaterreservoir.
4. Het apparaat ca. 2 m naar voren duwen, zodat de zwenkwielen naar achteren wijzen.
5. Het vuilwaterreservoir vastnemen aan de verzonken greep en zijwaarts omhoog zwenken.
6. De kabel van de minpool van de accu losmaken.
7. De resterende kabels van de accu's losmaken.
8. Bij li-ionbatterijen de twee ronde stekkers op de batterij loskoppelen.
9. De afstandsstukken verwijderen.
10. De accu's eruit nemen.
11. De opgebruikte accu's conform de geldende bepalingen afvoeren.

Inbedrijfstelling

Oplaadcurve instellen

Voor de eerste inbedrijfstelling, na een service reset of bij overschakelen op een ander type accu is het absoluut noodzakelijk de oplaadcurve in te stellen.

△GEVAAR

Gevaar door onbedoeld starten van het apparaat

Gevaar voor letsel!

Maak de bougiestekker los of ontkoppel de accu alvorens werkzaamheden aan het toestel uit te voeren.

LET OP

Gevaar voor beschadiging van de accu

De levensduur en de ladingscapaciteit van de accu kunnen worden beïnvloed door een onjuiste oplaadcurve. Zorg ervoor dat de bij de accu passende curve in de machine is geselecteerd.

De actueel geselecteerde curve is tijdens het laden te zien op het display of via de app in het gedeelte "Apparaatstatus".

Instructie

De oplaadcurve kan alleen door Karcher Service worden ingesteld.

Voor de volgende accu's zijn oplaadcurves beschikbaar:

Instructie

Om ook andere accu's te kunnen gebruiken, kan door de serviceafdeling van Kärcher een aangepaste oplaadcurve worden aangemaakt. Daartoe moeten de overeenkomstige parameters van de accu worden overgemaakt.

Accu opladen

GEVAAR

Onjuist gebruik van de oplader Elektrische schok

Neem de netspanning en de zekering op het typeplaatje van het apparaat in acht.

Gebruik het oplaadapparaat alleen in droge ruimtes met voldoende ventilatie.

Het ingebouwde oplaadapparaat is elektronisch gestuurd en geschikt voor alle aanbevolen accu's. Het oplaadapparaat regelt het laadproces automatisch.

Instructie

De overeenkomstige oplaadcurve moet worden ingesteld voor elk geïnstalleerd type accu.

De geïnstalleerde accu wordt tijdens het opladen op het display weergegeven.

De oplaadtijd bedraagt gemiddeld ca. 10-15 uur. Het apparaat kan tijdens het laden niet worden gebruikt.

Instructie

Het apparaat beschikt over een beveiliging tegen volledige ontlading, d.w.z. dat als tijdens de werking de nog toegestane minimale capaciteit wordt bereikt, de borstelmotor en de turbine worden uitgeschakeld.

1. Breng het apparaat direct naar de voorziene oplaadplaats, vermijd hellingen.
2. Steek de netstekker van de aansluitkabel in het stopcontact.
3. Laad op tot het display aangeeft dat de accu volledig opgeladen is.

Onderhoudsvrije accu's (nat)

△GEVAAR

Gevaar voor brandwonden door uittredend zuur!

Vul de accu alleen met water als dat nodig is.

Gebruik bij het werken met accuzuur een veiligheidsbril en spoel zuurspatten op de huid of kleding onmiddellijk met water.

LET OP

Gevaar voor beschadiging van de accu's!

Bij gebruik van water met toevoegingen vervalt de garantie op de accu.

Gebruik voor het bijvullen van de accu's alleen gedestilleerd of ontzilt water (EN 50272-T3).

Gebruik geen vreemde additieven of verbeteringsmiddelen.

1. Een uur voor het einde van de laadprocedure gedestilleerd water toevoegen. Hierbij de juiste zuurstand conform de kenmerking van de accu in acht nemen.

Aan het einde van de laadprocedure moeten alle cellen gassen.

Apparaat inschakelen

1. Een intelligente sleutel in het bedieningspaneel steken.
2. De programmaschakelaar aan een reinigingsprogramma draaien.

Op het scherm verschijnt na elkaar:

Karcher-logo, tijd tot de volgende service in uren, batterijstatus en bedrijfsuren, softwareversie, bedrijfsindicatie.

Afbeelding I

① Ladingstoestand van de batterij (2) ingestelde waterdosering (alleen voor apparaten met elektrische waterklep)

(3) ingestelde snelheid

(4) ingestelde reinigingsmiddelendosering (alleen bij apparaatvariant DOSE)

Het apparaat is bedrijfsgereed.

Smartphone koppelen

De app "Machine Connect" op een smartphone die met het apparaat is verbonden, kan worden gebruikt om geavanceerde apparaatfuncties uit te voeren:

• het type reinigingskop instellen
• de maximale transportsnelheid instellen
• de USB-poort uit-/inschakelen
• de aanlooptijd van de borstel(s) instellen
• de nalooptijd van de afzuiging instellen
• de snelheidsafhankelijke waterdosering in-/uitschakelen
• de rechten van de gele intelligente sleutel beheren
• de fabrieksinstellingen herstellen

Instructie

De mogelijke functies zijn afhankelijk van de uitvoering van het apparaat. 1. Scan de QR-code op het apparaat met uw smartphone.

Afbeelding J

①QR-code

(2)Bluetooth®-symbool

1. Installeer en start de app "Machine Connect" op de smartphone.
2. Steek een intelligente sleutel in het bedieningspaneel.
3. Druk tegelijkertijd gedurende 3 seconden op de toetsen "+" en "-" op het bedieningspaneel van het apparaat.

Instructie

Tijdens het koppelingsproces knippert het Bluetooth®-symbool op het bedieningspaneel. 5. Volg de instructies van de app op de smartphone voor het koppelen. 6. De functies van de app worden uitgelegd op de smartphone.

Instructie

Als de smartphone met het apparaat is gekoppeld, is het Bluetooth-symbool constant aan.

Instructie

De mobiele telefoon kan worden aangesloten op de USB-poort van het apparaat om de batterij op te laden.

Verzoeken om onderhoud

Nadat een bepaalde bedrijfsduur is verstreken, vraagt het display om diverse onderhoudswerkzaamheden uit te voeren:

Instructie Interval (uren)
REINIGING FILTER ZUI-GEN	10
REINIGING ZUIGBALK 20
REINIGING WATER FIL-TEREN	50
CONTROLEREN BORST.SLIJAGE	100
CONTROLEREN ZUIG-STRIP	100

1. De aangegeven onderhoudsactiviteiten uitvoeren.
2. Op een willekeurige toets op het bedieningspaneel drukken om te bevestigen.

De instructie verdwijnt en wordt opnieuw weergegeven na het verstrijken van het interval.

Werking

GEVAAR

Gevaarlijke situatie tijdens bedrijf

Gevaar voor letsel

Bij gevaar de rijhendel loslaten.

Verlies van stabiliteit

Gevaar voor letsel

Het pedaal om de reinigingskop omhoog/omlaag te brengen met slechts één voet bedienen. De andere voet stevig op de grond houden.

Bedrijfsstoffen bijvullen

Verswater bijvullen

1. De afsluiting van de verswatertank openen.
2. Het verswater (maximaal 50°C) tot de onderrand van de vulopening vullen.

Opmerking: De slang van het verswaterreservoir kan tijdens het vullen met de slanghouder worden vastgeklemd.

1. De afsluiting van het verswaterreservoir sluiten.

Vullen met schoon water met behulp van de vulslang

1. De vulslang uit het apparaat trekken.
2. Het uiteinde van de vulslang op een waterkraan aansluiten.
3. De afsluiting van het schoonwaterreservoir afnemen.
4. De watertoevoer openen (watertemperatuur maximaal 50°C).
5. Het vulniveau van het schoonwaterreservoir via de vulopening observeren.
6. De watertoevoer sluiten wanneer het vulniveau de onderkant van de vulopening bereikt.
7. De afsluiting van het verswaterreservoir aanbrengen.
8. De vulslang loskoppelen van de waterkraan.
9. De vulslang in het apparaat schuiven.

Vul vers water bij met het vulsysteem.

1. Sluit de waterslang aan op de aansluiting van het vulsysteem (maximale watertemperatuur 50°C).
2. De watertoevoer openen.
3. Bewaak het apparaat. Het automatische vulsysteem onderbreekt de watertoevoer, als de verswatertank vol is.
4. De watertoevoer sluiten.
5. Verwijder de waterslang.

Aanwijzingen over reinigingsmiddelen.

WAARSCHUWING

Ongeschikte reinigingsmiddelen.

Gezondheidsgevaar, beschadiging van het apparaat. Gebruik alleen aanbevolen reinigingsmiddelen. Voor andere reinigingsmiddelen is de exploitant het verhoogde risico met betrekking tot de bedrijfsveiligheid en het gevaar voor ongelukken.

Gebruik alleen reinigingsmiddelen die vrij zijn van oplosmiddelen, zout- en fluorwaterstofzuur.

Neem de veiligheidsaanwijzingen op de reinigingsmiddelen in acht.

Instructie

Gebruik geen sterk schuimende reinigingsmiddelen.

Aanbevolen reinigingsmiddelen

Toepassing Reinigungsmid-	del
Onderhoudsreiniging van alle waterbestendige vloeren	CA 50 CRM 756
Onderhoudsreinigung met verzor-gingscomponenten	RM 746RM 780
Onderhoudsreinigung en basisreini-ging van industrielle ondergronden	RM 69
Onderhoudsreinigung van glanzende ondergrunden	RM 755
Onderhoudsreinigung en basisreini-ging van steengoed tegels	RM 753
Onderhoudsreinigung en basisreinigung van zuurbestendige ondergrunden	RM 751
Reinigung en desinfectie RM 732
Basisreinigung van alle alkalibestendige vloerbedekkingen	RM 752
Basisreinigung en decoating van al-kaligevoelige vloeren	RM 754

Toevoeging van reinigingsmiddel met doseerinrichting

Alleen variant DOSE:

Aan het verse water wordt op weg naar de reinigingskop door een doseerinrichting reinigingsmiddel toegevoegd. 1. Het reinigingsmiddel in de reinigingsmiddelbus vullen.

Instructie

Met de doseerinrichting kan maximaal 3% reinigingsmiddel worden gedoseerd. Als de dosering hoger is, moet het reinigingsmiddel in het verswaterreservoir worden gedaan.

LET OP

Gevaar voor verstopping

Bij het toevoegen van het reinigingsmiddel aan de verswatertank kan het reinigingsmiddel uitdrogen en de werking van de doseerinrichting verstoren.

Spoel na het toevoegen van het reinigingsmiddel in de verswatertank het apparaat met helder water: Selecteer een reinigingsprogramma met watertoepassing, stel de hoeveelheid water in op de hoogste waarde, stel de reinigingsmiddeldosering in op 0.

Toevoeging van reinigingsmiddel zonder doseerinrichting

1. Het reinigingsmiddel in het verswaterreservoir vullen. Instructie

De afsluitdop van de vulopening heeft binnenin een schaalverdeling die kan worden gebruikt om de reinigingsmiddelhoeveelheid af te meten.

Reinigingsmiddelendosering instellen

Bij de apparaatvariant DOSE wordt het reinigingsmiddel toegevoegd aan het schone water op weg naar de reinigingskop. De reinigingsmiddeldosering kan voor elk reinigingsprogramma afzonderlijk worden ingesteld. 1. Een intelligente sleutel in het bedieningspaneel steken. 2. Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar. 3. Op de toets reinigingsmiddelendosering drukken. 4. De gewenste reinigingsmiddeldosering met de toetsen "+" en "-" instellen. 5. Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.

Waterhoeveelheid instellen

1. De waterhoeveelheid overeenkomstig de verontreiniging van de vloerbedekking instellen.

Instructie

De eerste reinigingspoging met geringe waterhoeveelheid uitvoeren. De waterhoeveelheid stap voor stap verhogen tot het gewenste reinigingsresultaat is bereikt.

Instructie

Bij leeg waterreservoir werkt de reinigingskop zonder vloeistoftoevoer verder.

Manuele waterklep

Een apparaat met een manuele waterklep is uitgerust met een regelknop voor waterdosering rechts naast het bedieningspaneel.

1. De regelknop waterdosering naar de gewenste waarde draaien.

Instructie

De borstelbevochtiging is alleen actief als de reinigingskop omlaag staat en de rijhendel wordt bediend.

Een apparaat met een elektrische waterklep is op het bedieningspaneel voorzien van een toets voor de waterdosering.

De waterdosering kan voor elk reinigingsprogramma afzonderlijk worden ingesteld.

1. Een intelligente sleutel in het bedieningspaneel steken.
2. Het in te stellen reinigingsprogramma kiezen met de programmaschakelaar.
3. Op de toets waterdosering drukken.
4. De gewenste waterdosering met de toetsen "+" en "-" instellen.
5. Om de instelling te aanvaarden, 3 seconden wachten of op een van de andere toetsen drukken.

Instructie

De borstelbevochtiging is alleen actief als de reinigingskop omlaag staat en de rijhendel wordt bediend.

Helling van de zuigbalk instellen

De helling moet zodanig worden ingesteld dat de zuiglippen van de zuigbalk over de gehele lengte gelijkmatig op de vloer worden gedrukt.

1. Het apparaat op een ondergrond zonder helling neerzetten.
2. Het programma "Afzuigen" selecteren.
3. Het apparaat een klein stuk vooruit rijden. De zuigbalk wordt neergelaten.
4. De waterpas aflezen.

Afbeelding K

① Schroef ② Moer ③ Waterpas 5. De moer M 12 losdraaien, waarbij de M 10-inbusbout met een inbussleutel wordt vastgehouden. 6. De schroef zo instellen dat de waterpasindicator zich tussen de twee strepen bevindt. 7. De moer M 12 vastdraaien, waarbij de M 10-inbusbout met een inbussleutel wordt vastgehouden. 8. Om de nieuwe instelling te controleren, het apparaat met neergelaten zuigbalk in zuigwerking een stukje vooruit rijden en de waterpas observeren. Indien nodig de instelprocedure herhalen.

Hoogte instellen

Met de hoogteverstelling wordt de buiging van de zuiglippen bij contact met de vloer beïnvloed.

Instructie

Basisinstelling: 3 ringen boven, 3 ringen onder de zuigbalk.

Oneffen vloer: 5 ringen boven, 1 ring onder de zuigbalk.

Zeer gladde vloer: 1 ring boven, 5 ringen onder de zuigbalk.

1. De moeren losschroeven. Afbeelding L.

① Moer

② Onderlegring

③ Afstandsrol met houder

1. Plaats het gewenste aantal ringen tussen de zuigbalk en de afstandsrol.
2. De resterende onderlegringen boven de afstandsrol aanbrengen.
3. De moer erop schroeven en vastdraaien.
4. Het proces bij de tweede afstandsrol herhalen.

Instructie

Stel beide afstandsdrollen in op dezelfde hoogte.

Zijwaartse trekkracht van de borstel instellen

(Alleen bij D 51-reinigingskop)

Als het apparaat tijdens het reinigen maar een kant trekt, kan dit worden verholpen door de helling van de borstel te verstellen.

Instructie

Na het vervangen van de borstel/pad moet de zijwaartse trekkracht eventueel opnieuw worden ingesteld.

1. De draaiknop borstelhelling verstellen tot het apparaat recht vooruit rijdt. Afbeelding M

① Draaiknop borstelhelling

Apparaat inschakelen

1. De zitpositie innemen.
2. De sleutelschakelaar op "1" zetten. Het display toont achtereenvolgens
3. De periode tot de volgende klantendienst
4. De softwareversie, bedieningsdeel
5. De laadtoestand van de accu en het aantal bedrijfsuren

Rijden

Instructie

Het apparaat is zo geconstrueerd dat de reinigingskop rechts uitsteekt. Dit maakt het mogelijk om overzichtelijk en dicht bij de rand te werken.

1. De intelligente sleutel erin steken.
2. De hendel zuigbalk neerlaten omhoog zwenken.
3. Het pedaal reinigingskop optillen/neerlaten omlaag bewegen en rechts vergrendelen.
4. De programmaschakelaar op een willekeurig programma zetten.
5. Met het apparaat rijden. a De rijhendel naar voren duwen. Het apparaat rijdt vooruit. b De rijhendel naar achteren duwen. Het apparaat rijdt achteruit.

Instructie

Het apparaat beweegt pas wanneer de rijhendel 5° wordt bewogen. 6. De rijhendel loslaten. Het apparaat stopt.

Reinigen

LET OP

Beschadigingsgevaar

Als het apparaat te lang op dezelfde plek wordt gebruikt, kan de vloerbedekking beschadigd raken.

Gebruik het apparaat niet stilstaand op een plaats.

1. De intelligente sleutel erin steken.
2. De programmaschakelaar op het gewenste reinigingsprogramma zetten.
3. De hendel zuigbalkneerlating omlaag zwenken.
4. Het pedaal reinigingskop optillen/neerlaten omlaag duwen, maar links bewegen en omhoog laten gaan.
5. De rijhendel naar voren duwen en over het te reinigen oppervlak rijden.

Instructie

Als het vuilwaterreservoir vol is, sluit de vlotter de zuigopening en draait de zuigturbine met verhoogd toerental. In dit geval het zuigen uitschakelen en naar het leegmaken van het vuilwaterreservoir rijden.

Werking beëindigen

Reiniging beëindigen

1. De regelknop waterhoeveelheid naar "OFF" draaien (niet bij de uitvoering DOSE).
2. De rijhendel loslaten.
3. Het pedaal reinigingskop optillen/neerlaten omlaag duwen en rechts vergrendelen.
4. Een kort traject verder rijden. Het restwater wordt afgezogen.
5. De hendel zuigbalkneerlating omhoog zwenken.

Vuilwater aftappen

WAARSCHUWING

Milieuverontreiniging!

Milieuverontreiniging als gevolg van onjuiste lozing in afvalwater.

Neem de plaatselijke voorschriften inzake de behandeling van afvalwater in acht. 1. De aftapslang uit de houder nemen, en boven een verzamelreservoir neerlaten.

Afbeelding N

1. De doseerinrichting in elkaar drukken of knikken.
2. De deksel van de doseerinrichting openen.
3. Het vuilwater aftappen. De waterhoeveelheid door drukken of knikken regelen.
4. Het vuilwaterreservoir met helder water schoonspoelen.

Spoelsysteem vuilwaterreservoir

1. De aftapslang voor vuil water uit de houder nemen en boven een geschikte verzamelinrichting neerlaten.
2. De deksel van de doseerinrichting aan de aftapslang openen.
3. De deksel van het vuilwaterreservoir openen.
4. De flexibele sluiting van het spoelsysteem eraf trekken.
5. De waterslang verbinden met het spoelsysteem. Afbeelding O

1 Sluiting

② Klep voor reservoirventilatie 3Wateraansluiting spoelsysteem

1. De deksel van het vuilwaterreservoir sluiten.
2. De watertoevoer openen en het vuilwaterreservoir gedurende ca. 30 seconden spoelen. Indien nodig het spoelproces 2 - 3 keer herhalen.
3. De watertoevoer sluiten en de slang loskoppelen van het apparaat.
4. De flexibele sluiting op de watertoevoer van het spoelsysteem aanbrengen.
5. De deksel van het vuilwaterreservoir sluiten. Daarbij de klep voor de reservoirventilatie indrukken, zodat er een spleet open blijft en het vuilwaterreservoir kan drogen.
6. De aftapslang voor vuil water in de houder duwen en de klep van de doseerinrichting sluiten.

Schoon water aan de sluiting aflaten.

1. De sluiting van het schoonwaterreservoir openen.
2. Het schone water aflaten.
3. Het filter reinigen.
4. De afsluiting van het verswaterreservoir aanbrengen.

Schoon water via de niveau-indicatie aflaten.

1. De slang van de niveau-indicatie uit de houder nemen en naar beneden zwenken.
2. De slang weer vastmaken.

Container voor grof vuil legen

(Alleen bij R-reinigingskop) 1. De container voor grof vuil optillen en eruit trekken. Afbeelding P

1 Reservoir voor grof vuil 2. Het reservoir voor grof vuil leegmaken en indien nodig reinigen. 3. Het reservoir voor grof vuil terugplaatsen.

Apparaat parkeren

1. De programmaschakelaar naar stand "0" draaien.
2. De intelligente sleutel eruit trekken.
3. De hendel reinigingskop optillen/neerlaten omlaag duwen en rechts vergrendelen.
4. De hendel zuigbalk neerlaten omhoog zwenken.
5. Het apparaat tegen wegrollen beveiligen
6. De deksel van het vuilwaterreservoir sluiten. De klep voor de reservoirventilatie daarbij zo indrukken dat deze vastklikt in de groef van het schoonwaterreservoir, zodat het vuilwaterreservoir kan drogen.
7. Eventueel de accu laden.

Transport

△GEVAAR

Rijden op stijgende hellingen

Gevaar voor letsel

Gebruik het apparaat voor het laden en lossen alleen op hellingen tot de maximale waarde (zie hoofdstuk "Technische gegevens").

Rij langzaam

△VOORZICHTIG

Niet in acht nemen van het gewicht. Gevaar voor letsel en beschadiging. Neem voor transport het gewicht van het apparaat in acht. Het apparaat alleen laden als de vuil- en schoonwaterreservoirs leeg zijn. Belad het apparaat alleen samen met een andere persoon of met behulp van de rijaandrijving. 1. Het pedaal reinigingskop oplichten/neerlaten: omlaag duwen en rechts vergrendelen. 2. De borstels uitnemen om beschadiging te voorkomen. 3. De zuigbalk van het apparaat demonteren. 4. Bij het transport in voertuigen het apparaat met de sjorogen conform de geldende richtlijnen tegen weglijden en omvallen beveiligen.

Afbeelding Q

Opslag

△VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging. Houd bij de opslag rekening met het gewicht van het apparaat.

LET OP

Vorst

Vernietiging van het apparaat door bevriezend water. Verwijder al het water uit het apparaat. Bewaar het apparaat op een vorstvrije plaats. - Dit apparaat mag alleen in binnenruimtes worden opgeslagen. - Voor een langere levensduur de batterijen volledig opladen. - De batterijen bij opslag minstens een keer per maand volledig opladen.

Verzorging en onderhoud

△GEVAAR

Per ongeluk opstartend apparaat

Gevaar voor letsel

De programmaschakelaar naar stand "0" draaien. Voor alle werkzaamheden aan het apparaat de intelligente sleutel uittrekken.

Trek de netstekker van de oplader eruit.

• Het vuilwater en vuilwater aftappen en afvoeren.

Veiligheidsinspectie/onderhoudscontract

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

Onderhoudsintervallen

Na elk gebruik

LET OP

Ondeskundige reiniging

Beschadigingsgevaar

Spuit het apparaat niet af met water. Gebruik geen agressieve reinigingsmiddelen.

• Het vuilwater aftappen.
• Het vuilwaterreservoir reinigen met het spoelsysteem van het vuilwaterreservoir.
• De grofvulzeef uit het vuilwaterreservoir verwijderen en reinigen.
• De turbinebeschermzeef controleren, indien nodig reinigen.
• Het apparaat van buiten met een vochtige, in mild sop gedrenkte doek reinigen.
• Alleen R-reinigingsknop: Het reservoir voor grof vuil eruit nemen en leegmaken. Alleen R-reinigingsknop: De waterverdeelstrip reinigen.
• De zuigmonden schoonmaken, op slijtage controleren en indien nodig vervangen.
• De schraaplippen aan de reinigingskop schoonmaken, op slijtage controleren en indien nodig vervangen.
• De borstels schoonmaken, op slijtage controleren en indien nodig vervangen.
• De deksel van het vuilwaterreservoir sluiten. De klep voor de reservoirventilatie indrukken, zodat er een spleet open blijft en het vuilwaterreservoir kan drogen.
• De accu laden.

Loodzuurbatterij:

• Als de laadtoestand onder 50% is, de accu volledig en zonder onderbrekingen opladen.
• Als de laadtoestand boven 50% is, de accu alleen opladen, als u bij het volgende gebruik de volledige bedrijfsduur nodig hebt. Li-ionbatterij: Herladen indien nodig.

Eens per maand

• Het schoonwaterreservoir leegmaken en uitspoelen.
• Het filter verswater reinigen.
• De vlotter reinigen.
• Bij tijdelijk buiten gebruik gesteld apparaat met lood-zuurbatterij: De compensatielading van de accu uitvoeren.
• De accupool op oxidatie controleren, indien nodig, afborstelen. Op vastheid van de verbindingskabels letten.
• De afdichtingen tussen het vuilwaterreservoir en de deksel reinigen en op dichtheid controleren, indien nodig vervangen.
• Alleen R-reinigingsknop: De borsteltunnel reinigen.
• Alleen R-reinigingsknop: De waterverdeellijst aan de reinigingskop lostrekken en het waterkanaal reinigen.
• Bij niet-onderhoudsvrije loodbatterijen de zuurdichtheid van de cellen controleren. Bij een langere stilstandtijd het apparaat met volledig opgeladen accu's afzetten. De accu minstens maandelijks volledig opladen.

Jaarlijks

• De voorgeschreven inspectie door de klantenservice laten uitvoeren.

Onderhoudswerkzaamheden

Grofvuilfilter reinigen

1. De deksel van het vuilwaterreservoir openen.

Afbeelding R

1 Grofvuilzeef

1. De grofvuilzeef er omhoog aftrekken.
2. De grofvuilzeef onder stromend water schoonspoelen.
3. De grofvuilzeef in het vuilwaterreservoir plaatsen.

Filter verswater reinigen

1. Het schone water aflaten.
2. De afsluiting van het verswaterreservoir losschroeven.

Afbeelding S

①Filter verswater ② Afsluiting verswaterreservoir

1. Het filter verswater eruit trekken en met schoon water schoonspoelen.
2. Het filter verswater plaatsen.
3. De afsluiting van het verswaterreservoir aanbrengen.

Zuiglippen omkeren of verrangen

Als de zuiglappen zijn versleten, moeten ze worden omgekeerd of verrangen. De zuiglippen kunnen 3 keer worden omgekeerd totdat alle 4 de randen zijn versleten. 1. De zuigbalk verwijderen 2. De stergreep eruit schroeven.

Afbeelding T

(1) Stergreep ② Spanband (3) Binnenste gedeelte zuigbalk (4) Spansluiting

1. Het binnenste gedeelte van de zuigbalk eruit trekken.
2. De spansluiting openen.
3. De spanband verwijderen.
4. De zuiglippen uit het binnenste gedeelte verwijderen. Afbeelding U

(1) Afstrijklip (2) Steunlip (3) Binnenste gedeelte zuigbalk (4) Spanband

1. De gebruikte of nieuwe zuigmonden op de nokken van het binnenste gedeelte van de zuigbalk drukken.
2. De spanband aanbrengen.
3. Het binnenste gedeelte van de zuigbalk in het bovenste deel schuiven.
4. De ster greep erin schroeven en vastdraaien.

Schijfborstel vervangen

Instructie

Vervang de schijfborstels wanneer de lengte van de haren 10 mm heeft bereikt.

1. De hendel van de reinigingskop optillen/neerlaten, omlaag duwen en rechts vergrendelen.
2. Het borstelvervangpedaal naar beneden duwen.
3. De schijfborstel zijdelings onder de reinigingskop uittrekken.
4. De nieuwe schijfborstel onder de reinigingskop houden, omhoog drukken en vergrendelen.

Borstelwalsen vervangen

Instructie

Vervang de borstelwalsen, als de borstels een lengte van 10 mm hebben bereikt.

1. De hendel van de reinigingskop optillen/neerlaten: omlaag duwen en rechts vergrendelen.
2. Op de toets borstelvervanging drukken.

Afbeelding V

(1) Toets borstelvervanging (2) Lagerdeksel (3) Borstelwals. 3. Het lagerdeksel naar rechts zwenken. 4. De borstelwalsen eruit trekken. 5. De nieuwe voorste borstelwals in de lagerpunten positioneren. 6. De nieuwe achterste borstelwals in de lagerpunten positioneren. 7. Het lagerdeksel terugzwenken en vastklikken.

Waterverdeelstrip reinigen

1. De vergrendelingshendel naar links duwen en tegelijkertijd de waterverdeelstrip van de reinigingskop wegtrekken.

Afbeelding W

① Waterverdeelbalk (2) Vergrendelingshendel

1. De waterverdeelstrip van de reinigingskop afnemen.
2. De waterverdeelstrip reinigen.
3. De linkerzijde van de strip in de reinigingskop plaatsen.
4. De waterverdeelstrip in de richting van de reinigingskop zwenken en aan de rechterkant vastklikken.

Hulp bij storingen

△GEVAAR

Per ongeluk opstartend apparaat

Gevaar voor letsel. Zet de programmaschakelaar op "0" voordat u werkzaamheden aan het apparaat uitvoert. Trek voor alle werkzaamheden aan het apparaat de intelligente sleutel eruit. Trek de netstekker van de oplader eruit. - Het vuilwater en vuilwater aftappen en afvoeren. - Bij storingen die niet met deze aanwijzingen kunnen worden verholpen, de klantenservice raadplegen.

Storingen zonder weergave op het display Storingen weergegeven op het display

Storing Oplossing
Het apparaat kan nicht gestart worden	1. De intelligente sleutel erin steken.2. De programmaschakelaar op het gewenste programma zetten.3. De rijhendel bedieren.4. De accu's controlleder, eventuele opladen.5. Controleren of de occupolen zich aangesloten.
De waterhoeveelheid is onvoldoende	1. De vulstand van het verswater controlleder, eventueel de tank vullen.2. De hoeveelheid water verhogen.a Uitvoerig DOSE: De waterhoeveelheid instellen met de toets waterhoeveelheid op het bedieningspaneel.b Andere uitvoeringen: De waterhoeveelheid met de regelknop waterhoeveelheid instellen.3. Het filter verswater reinigen.4. R-reinigingskop: De waterverdeelstrip reinigen.5. De slangen op verstopping controleren, eventueel reinigen.
Het zulgvermögen is te gering	1. De programmaschakelaar op de NORMALE OF INTENSIEVE MODUS zetten.2. De zuigkracht in de app instellen op HOOG.3. Het apparaat afzetten en het vuilwater aftappen.4. Controleren of de dekel ser van de vuilwater-aftapslang is gesloten.5. De afdichtingen tussen het vuilwaterreservoir en de dekel reinigen en op diththeid controeren, eventueel verrangen.6. De turbinebeschemrzeef op verontreining controeren, indien nodig reinigen.7. De zuilippen van de zuigbalk reinigen, eventueel omkeren of vervangen.8. De zuilsglang op verstopping controeren eventueel reinigen.9. De aanzuigslang op diththeid controeren, eventueel reinigen.10. De instelling van de zuigbalk controeren.11. Het vuilwaterreservoir vastnemen aan de verzonken graep en zijwaarts omhoog zwenken.a De afdichting aan de zuigturbine controeren.b De afdichting aan het zuigkanaal controeren.Afbeelding X①Afdichting zuigkanaal②Afdichting zuigturbine
Het reinigingsresultaat is onvoldoen- de	1. De snelheid reduceren.2. Een intensiever reinigingsprogramma kiezen.3. De borstel op slijtage controeren, eventueel vervangen.4. De borstel op verontreining controeren, indien nodig reinigen.5. Het borsteltype en het reinigingsmiddel op geschiktheid controeren.6. De watertoevoer controeren.7. De hoeveelheid water verhogen.8. De wee-stappenmethode gebruiken: In de eerste werkgang reinigen zonder afzuging, in de tweede werkgang reinigen met afzuging.
De zuigturbine loopt met hoger toe- rental	1. Het vuilwater aftappen.2. De vlotter reinigen.3. De pluizenzeef controeren, eventueel reinigen.4. De zuigslang op verstopping controeren eventueel reinigen.5. De zuigbalk op verstopping controeren, eventueel verstopping verhelpen
De borstels draaien Niet	1. Controleren of een vreemd voorwerp de borstels blokkeert, eventueel het voorwerp verwijderen.2. De programmaschakelaar op het gewenste programme zetten.3. De reinigingskop neerlaten.
Het apparaat vibreert bij het reinigen	1. Controleren of de borst(s) correct+zijn gemonteerd.2. Een zachtere borstel gebruiken.3. De borst vermieuwen.
Alleen uittvoerig DOSE: De reini-gingsmiddelendosering werkt Niet	1. Het reinigingsmiddelniveau in de reinigingsmiddelbus controeren.2. De reinigingsmiddelendosingering vheugen.3. De aansluiting van de reinigingsmiddelslang op de reinigingsmiddelbus controeren.4. Het filter in de reinigingsmiddelbus reinigen.5. De terugslagklep in de slang waar de reinigingskop op verstopping controeren.6. De slangen op dichtheid controeren.7. De werkking van de reinigingsmiddelpomp controeren.
De aftapslang vuil water is verstopt	1. De dekel ser van de dooseerinrichting aan de aftapslang openen.2. De zuigslang van de zuigbalk trekken en met de hand sluiten.3. De programmaschakelaar op een programma met afzuiig ing zieten.De verstopping wordenuit de aftapslang in het vuilwaterreservoir gezogen.

Storing Oorzaak Oplossing
KIK INVOEGEN	Geen intelligente sleutel ingestoken.	Een intelligente sleutel erin steken.
VERKEERDE KIK	De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.	Een andere intelligente sleutel gebruiken.Eventeel de gebruekte intelligente sleutel laten activieren (afhan-kelijk van het geval).
GEEN BEVOEGDHEID	De ingestoken intelligente sleutel geeft geen toestemming voor het uitvoeren van de geselecteerde functie.	Een andere intelligente sleutel gebruiken.Eventeel de gebruekte intelligente sleutel laten activieren (afhan-kelijk van het geval).
GREEPSCHAKEL. LOSSENI	Wanner het apparaat worden ingeschakeld, worden een rijphen-del bediend.	Beide rijhendels loslaten.
BATTERIJNIVEAU LAAG	De batterij is bijna leeg. De reinigingsfuncties van het appa-raat worden automatisch uitzgeschakeld.	Het apparaat�nat het oplaadstation rijden en de batterij opladen
ACCU LEEG	De batterij is leeg. De reinigingsfuncties en de rijaanrijving�zen uitzgeschakeld.	Het apparaat uitschakenen, even wachteten eneer inschakenen.Vervolgens�nat het oplaadstation rijden. Eventeel in uitzgeschakdeltoestand�z het oplaadstation duwen. De accu opladen.
STORING WATERSTROMING	De elektrische waterklep is defect.	Contacteer de Klantenservice.
AANDR.MOT. OVERB.	Het stroomverbruik van de rijmotor is te hoog.	De rijanaandrijving controeren op vremde voorwerpen.Eenweg met geringe helling kiezen.Het apparaat uitschakenen, even wachten, het apparaat waar in-schakelen.
AANDRIJFMOT. BLOK.	De rijmotor is geblokkeerd.	De rijanaandrijving controeren op vremde voorwerpen.Elk aanrijfwiel afonderlijk opkrikken en controleren of het kan worden gedraaid.

Li-ionbatterij statusindicator

(1)Statusled (2)Display LED 1 (3)DisplayLED2 (4)Display LED 3 (5)Display LED 4 (6)Accu (7)Toets

1. Toets 5 seconden ingedrukt houden. Er brandt geen led: De accu opladen.
2. De statusled brandt groen: Alle 5 leds samen geven de ladingstoestand van de accu aan.
3. De statusled brandt rood: De leds op het display geven aan dat er een storing is. Storingen die in de volgende tabel worden beschreven, kunnen door de gebruiker worden verholpen. Neem contact op met de klantenservice van KARCHER voor alle storingsmeldingen die niet hierboven zijn beschreven.

(1) (2) (3) (4) (5)	Øorzaak	Oplossing
rood - - -	- De accu is te heet. De accu laten afkoelen.
rood - - -	groen Het accumamageme	ntsysteen is te heet. De accu laten afkoelen.
rood	-	groen	-	De batterij is te koud om op te laden. Het stroomverbruik lijdens het laden is te hoog.
rood	-	groen	groen	Het stroomverbruik lijdens het laden is te hoog. Het stroomverbruik van het apparaat is te hoog.
rood - groen - groen Kortsluiting. Alle aansluitingen van de accu controleren.				Het apparaat uitschaken. De fouit in het apparaat opsporen als de storing na het inschaken opnieuw optreedt.
rood - groen groen - Celspanning te Laag tijden's ontlagen. De accu opladen.
rood	-	groen	groen	Celspanning te hoog tijden's opladen.
rood groen - - groen De acuspanning is te laag. De accu opladen.				Batterij ontlagen tot restcapaciteit van 20%. Vervolgens accu opladen.
rood groen	-	groen	-	Storing in het laadproces.
rood groen - groen groen
rood groen	groen	-	-	De accu is te koud voor vermogensafgithe.
rood groen	groen	groen	-	Storing in de vermogensafgithe.

Toebehoren

Toebehoren reinigingskop met borstelwalsen

A: Verpakkingseenheid, B: Door het apparaat vereiste aantal

Aanduiding	Onderdeelnr.	Beschrijving	A	B
Borstelwals, rood (gemiddeld, standard)	4.035-184.0	Rode standard walsborstel voor onderhoudsreiniging.	1	2
Borstelwals, wit (zacht)	4.762-409.0	Witte walsborstel voor het reinigen van delicate vloerbedekkingen.	1	2
Borstelwals, oranje (hoog/laag)	4.762-410.0	Oranje walsborstel met hoop-laag structuur voor het bijzonder effectief reinigen van gestustructureerde vloerbedekkingen.	1	2
Borstelwals, groen (hard)	4.762-411.0	Groene, schurende walsborstel voor basisreiniging en voor het verwijderen van sterk vastzitend vull.	1	2
Borstelwals, zwart (zeer hard)	4.762-412.0	Zwarte, bijzonder schurende walsborstel voor basisreinigung van ongevoelige vloerbedekkingen met bijzonder sterk aanhechtend vull.	1	2
Microvezelwals	4.114-010.0	Ideaal voor fijn steenen tegels. Microvezelwals voor het betrouwbaar en voorzichtig verwijderen van cementsluier.	1	2
Walspad-as	4.762-415.0	Walspad-as van aluminium voor bevestiging van walspads of microvezelwalsen.	1	2
Walspad, geel (zacht)	6.369-732.0	Gele walspad voor het reinigen en polijsten van Niet-gestustructureerde vloerbedekkingen.	20	40
Walspad, rood (gemiddeld)	6.369-734.0	Rode standard walspad voor onderhoudsreinigung van Niet-gestustructureerde vloerbedekkingen.	20	40
Walspad, groen (hard)	6.369-733.0	Groene, schurende walspad voor basisreinigung en voor het verwijderen van sterk vastzitende verruiling op Niet-gestustructureerde vloerbedekkingen.	20	40

Toebehoren reinigingskop met schijfborstels

A: Verpakkingseenheid, B: Door het apparaat vereiste aantal

Aanduiding	Onderdeelnr.		Beschrijving	A	B
	D 51	D 60			D 51	D 60
Schijfborstel, natuur (zacht)	4.905-027.0	4.905-016.0	Naturelkleurige, zache discborstel voor het reinigen en polijsten van ge-structureerde vloerbedekkingen.	1	1	2
Schijfborstel, wit	4.905-028.0	4.905-015.0	Witte, zache discborstel voor een voorzichtigige reiniging van gevoelige vloerbedekkingen.	1	1	2
Schijfborstel, rood (gemiddeld, standard)	4.905-026.0	4.905-014.0	Rode standard discborstel voor regelmatie onderhoudsreiniging.	1	1	2
Schijfborstel, zwart (hard)	4.905-029.0	4.905-017.0	Zwarte, sterk schuren de discborstel voor basisreiniging van ongevoelige vloerbedekkingen met bijzonder sterk aanhechtend vuil.	1	1	2
Diamantpad fijn, groen	6.371-240.0	6.371-233.0	Groene, fijn diemand-discpad voor het polijsten van polijstbare vloerbe-dekkingen. Maakt hoogglanzende oppervlakken möglichn en kan ook worden gezrukt voor kristallisatie.	5	1	2
Diamantpad grof, wit	6.371-260.0	6.371-246.0	Witte, grove diamant-discpad voor harde vloerbedekkingen. Verwijdt kleine krasjes en creëert een zuivere, gelijkmatige matte basis voor verdere behandeling met gele diamant-discad.	5	1	2
Diamantpad gemiddeld, geel	6.371-261.0	6.371-247.0	Gele diamant-discpad voor de Voorbereiding en verzorging van harde vloerbedekkingen. Voor een satijnen afwerking die verder kan worden ge-polijst met de groene diamant-discad.	5	1	2
Pad-rijschoel	4.762-593.0	4.762-445.0	Vereist voor het gebruik van melaminepads, maar kan ook voor normale pads worden gezrukt. Padaandrivplaat met extra veel haken om pads vast te houden. Extra sterke grip van de pad op de padaandrivplaat van de rei-nigingskop D 51.	1	1	2

Toebehoren zuigbalk A: Verpakkingseenheid, B: Door het apparaat vereiste aantal

Aanduiding Onderdeelnr. Beschrijving A E
Set zuigstrips, Linatex-rubber 4.400-011.0 Schneuvaste zuigstriepset Linatex® voor parabolische zuigbalken met een breedte van 850 mm.	paaar 1 paar
Set zuigstrips, PU 4.400-005.0 Slijtvaete, oliebestendige zuigstrip van polyurethaan. pauer 1 paar

Technische gegevens

	D 51 D 60 R 55
Algemeen
Rijnsnelheid (max.) km/h	6	6
Theoretische oppervliaktecapaciteit		m2/h	3060	3600	3060
Praktische oppervliaktecapaciteit		m2/h	1380	1620	1490
Volume vullwaterreservoir		I	50	50	50
Volume grovuilreservoir		I	-	-	3,5
Volume reinigingsmiddeltank (optie dosering)		I	3	3	3
Reinigungsmiddeldosering		%	0..3	0..3	0..3
Walerdosering		l/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Afmetingen
Lenght		mm	1375	1290	1284
Breedte zonder zuigbalk		mm	542	542	542
Hoogte		mm	1082	1082	1082
Werkbrede		mm	510	600	550
Afmeting verpakking Ixbxh		mm	1505x770x1271	1505x770x1271	1505x770x1271
Bandenuitrusting
Voorwiel, bredte		mm	50	50	50
Voorwiel, diameter		mm	200	200	200
Achterwiel, bredte		mm	28	28	28
Achterwiel, diameter		mm	100	100	100
Gewicht
Toegestaan totaal gewicht		kg	245	241	235
Leeggewicht (transportgewicht)		kg	195	191	185
Borstelcontactkracht, max.		N (kg)	290 (29)	250 (25)	155 (15,5)
Borstelcontactkracht, max.		N/m2(g/cm2)	3,2 (32)	2,5 (25)	6,3 (63)
Gegevens capacititeit apparaat
Nominate spanning		V	24	24	24
Nominate spanning, li-ion		V	25,6	25,6	25,6
Accucapaciteit		Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Batterijcapaciteit, li-ion		Ah (5 h)	80	80	80
Gemiddelde netbelasting		W	1300	1300	1350
Vermogen rijmotor		W	130	130	130
Vermogen zuigturbine		W	250	250	250
Vermogen borstelaandrijving		W	800	800	980
Beschermingsgraad			IPX3	IPX3	IPX3
Zuigen
Zuigvermögen, luchthoeveelheid		l/s	21	21	21
Onderdruk (max.)		kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Reinigungsborstel
Borstelloordsnede		mm	510	600	96
Borstellengle		mm	-	-	550
Borstelloerental		1/min	140	150	965
Interne oplander
Nominate spanning		V	100...240	100...240	100...240
Frequentie		Hz	50-60	50-60	50-60
Stroomopname		A	max 5	max 5	max 5
Omgevingsvoorwaarden
Toegestaan temperatuurbereik		°C	5...40	5...40	5...40
Watertemperatuur max.		°C	50	50	50
Waterdruk vulsysteem		MPa (bar)	1(10)	1(10)	1(10)
Waterdruk vulilwaterreservoir-spoelsystem		MPa (bar)	1 (10)	1 (10)	1 (10)
Relatieve luchtvochtligheid		%	20...90	20...90	20...90
Helling
Stijging werkbereik max.		%	2	2	2
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde		m/s2	0,2	0,2	0,2
Onzekerheid K		m/s2	0,2	0,2	0,2
Geluidsdrukt niveau LpA normal bedrivf		dB(A)	65	65	65
Onzekerheid KpA		dB(A)	2	2	2
Geluidsvermogensniveau LWA + onzekerheid KWA normal bedrivf		dB(A)	81	81	81

Technische wijzigingen voorbehouden.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring haar geldigheid. Product: bodemreiniger

Type: 1.533-xxx

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-29

EN 60335

EN 62311:2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3:2007 +A1:2011

Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

Let op milieu-informatie!

Zuigslangsteun

Vervangingsfilter (BD)

Vervangingsfilter (BR)

Vervangingsset voor zuigmond (natte zuigmond D 51)

Pas op om letsel te voorkomen. Laad de accu's op voordat u het apparaat in gebruik neemt.

1. Sluit het apparaat aan op het net. Om de boiler te vullen, opent u de koudwaterkraan.
2. Houd de reservevoorraad voor spoelwater voor het spoelen en stel de reservevoorraad in op de gewenste temperatuur.
3. Plaats de accu's in het apparaat

4. Aansluiten van de accu's: plaats de afdichtingen. Figuur

(1) Afdichting 340x40x10 (9.763-222.0) (2) Aansluitkabel ③ Accu ④ 80 Ah: Afdichting 295x94x10 (5.642-034.0) 115 Ah: Afdichting 295x94x23 (5.642-033.0) ⑤ Rode kabel naar accu (-) ⑥ Zwarte kabel naar accu (+)

b Sluit de twee accu's aan met de aansluitkabel. Sluit de rode en zwarte kabels aan op alle open pluspolen van de accu (+) n-1 5. Laat de reservevoorraad voor spoelwater vollopen.

(Raalllj)olallj

(Rabuill wj) aasll gwlglgbl 26

allololuljS 27

jdlal0gj ②8

Iaill aJssu 29

kaaii oas 30

baailluwaasaaes

aalll jaa/（gjai

(3)

k₄ = 1/2

g029all allolal 35

aBbUcUcUc> 36

o,all ojgi go aiaial oai ai jgi gbi 57
