Produkttyp	Batteriebetriebene Scheuersaugmaschine für professionelle Reinigung von ebenen Böden
Marke	Kärcher
Modell	B 50 W Bp
Abmessungen (L × B × H)	1375 × 542 × 1082 mm (Kopf D51)
Leergewicht	195 kg (D51), 191 kg (D60), 185 kg (R55)
Zulässiges Gesamtgewicht	245 kg (D51)
Stromversorgung	Bleiakku (24 V) oder Lithium-Ionen (25,6 V); integriertes Ladegerät 100-240 V
Batteriekapazität	Blei: 76 / 80 / 105 / 115 Ah; Li-Ion: 80 Ah
Frischwassertankvolumen	50 L (ca.)
Schmutzwassertankvolumen	50 L
Arbeitsbreite	510 mm (D51) / 600 mm (D60) / 550 mm (R55)
Max. Fahrgeschwindigkeit	6 km/h
Theoretische Flächenleistung	Bis zu 3600 m²/h
Schalldruckpegel	65 dB(A)
Schutzart	IPX3
Max. Wassertemperatur	50 °C
Reinigungsprogramme	ECO, NORMAL, INTENSIV
Hauptfunktionen	Selbstfahrend, Einstellung Dosierung Wasser/Reinigungsmittel, Absaugung, Smartphone-Konnektivität (Bluetooth)
Wartung und Reinigung	Reinigung Filter, Sauglippen, Bürsten, Entleeren und Spülen des Schmutzwassertanks
Sicherheit	Not-Halt durch Entfernen des intelligenten Schlüssels, Sicherheitsfahrhebel, Schutzvorrichtungen
Ersatzteile und Reparierbarkeit	Bürsten (Walzen/Scheiben), Sauglippen, Pads, Filter; Kundendienst Kärcher empfohlen
Garantie	Länderabhängig, Händler kontaktieren

Häufig gestellte Fragen - B 50 W Bp Kärcher

Wie starte ich das Gerät?

Stecken Sie den intelligenten Schlüssel in das Bedienpult, stellen Sie den Programmregler auf ein Programm (ECO, NORMAL oder INTENSIV) und drücken Sie den Fahrhebel nach vorne oder hinten.

Wie lade ich die Batterien?

Schließen Sie das Netzkabel des integrierten Ladegeräts an eine Steckdose (100-240 V) an. Der Ladevorgang dauert ca. 10 bis 15 Stunden. Das Display zeigt den Ladezustand an.

Welche Batterietypen können verwendet werden?

Das Gerät akzeptiert Bleiakkus (24 V, 76-115 Ah) oder Lithium-Ionen-Akkus (25,6 V, 80 Ah). Mischen Sie keine Technologien. Für Li-Ionen-Akkus müssen Installation und Austausch durch den Kärcher-Kundendienst erfolgen.

Wie stelle ich die Wasser- und Reinigungsmittelmenge ein?

Verwenden Sie die Tasten Wasserdosierung und Reinigungsmitteldosierung am Bedienpult. Stellen Sie sie für jedes Programm getrennt ein. Bei der Version DOSE wird das Reinigungsmittel über einen Kanister vordosiert.

Welche tägliche Wartung ist erforderlich?

Nach jedem Gebrauch: Entleeren und spülen Sie den Schmutzwassertank, reinigen Sie den Schmutzfilter, überprüfen Sie die Sauglippen und Bürsten. Reinigen Sie die Außenseite mit einem feuchten Tuch.

Wie wechsle ich die Bürsten?

Für Walzenbürsten (R-Kopf): Drücken Sie die Taste Bürstenwechsel, drehen Sie die Abdeckung und entnehmen Sie die Bürste. Für Scheibenbürsten (D-Kopf): Verwenden Sie das Bürstenwechselpedal, um die Scheibe zu lösen.

Was tun, wenn die Saugleistung schwach ist?

Überprüfen Sie, ob der Schmutzwassertank voll ist, reinigen Sie das Turbinensieb und die Sauglippen, stellen Sie sicher, dass der Ablaufschlauch geschlossen ist, und prüfen Sie die Dichtheit des Saugkreislaufs.

Wie entleere ich den Schmutzwassertank?

Senken Sie den Ablaufschlauch, öffnen Sie den Deckel des Dosierers und entleeren Sie ihn in einen geeigneten Behälter. Spülen Sie den Tank mit dem integrierten Spülsystem, falls vorhanden.

Das Display zeigt 'KIK EINLEGEN' an, was tun?

Legen Sie einen gültigen intelligenten Schlüssel ein. Bleibt die Meldung bestehen, ist der Schlüssel für die ausgewählte Funktion nicht freigeschaltet; verwenden Sie einen anderen Schlüssel oder lassen Sie ihn vom Kundendienst freischalten.

Wo finde ich Zubehör und Ersatzteile?

Besuchen Sie die Website www.kaercher.com oder kontaktieren Sie Ihren Händler. Verwenden Sie ausschließlich Originalzubehör, um Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG B 50 W Bp Kärcher

Allgemeine Hinweise 6

Funktion 6

Bestimmungsgemäße Verwendung 6

Umweltschutz 6

Zubehör und Ersatzteile 6

Lieferumfang 6

Sicherheitshinweise 6

Gerätebeschreibung 7

Intelligent Key

Montage 7

Inbetriebnahme 8

Gerät einschalten 8

Smartphone koppeln.. 8

Wartungsaufforderungen 8

Betrieb. 9

Transport. 10

Lagerung 10

Pflege und Wartung 1

Hilfe bei Störungen 11

Zubehör 12

Technische Daten 13

Garantie 14

EU-Konformitätserklärung. 14

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinweise.

Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden eingesetzt.

Das Gerät kann durch Einstellen der Wassermenge, der Reinigungsmittelmenge sowie der Fahrgeschwindigkeit an die jeweilige Reinigungsaufgabe angepasst werden.

Das Gerät kann durch Wahl eines geeigneten Reinigungsprogramms an die jeweilige Reinigungsaufgabe angepasst werden.

Die Arbeitsbreite und das Fassungsvermögen der Frisch- und Schmutzwassertanks (siehe Kapitel Technische Daten) ermöglichen eine effektive Reinigung bei hoher Einsatzdauer.

Das Gerät ist selbstfahrend.

Die Batterien können mittels eingebautem Ladegerät geladen werden. Das Ladegerät kann mit einer Spannung von 100-240 V betrieben werden.

Hinweis

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenen Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaerner.com.

Bestimmungsgemäße Verwendung

Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Verwenden Sie das Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Das Gerät darf nur zum Reinigen von feuchtigkeitsunempfindlichen und polierunempfindlichen glatten Böden verwendet werden. Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).
• Das Gerät ist zur Reinigung von Böden im Innenbereich bzw. von überdachten Flächen entwickelt worden. Das Gerät ist für einen Einsatz im Temperaturbereich 5-40 °C geeignet.
• Das Gerät muss an einem frostfreien Ort gelagert werden. Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.
• Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen. Reaktive Metallstäube (z.B. Aluminium, Magnesium, Zink) bilden in Verbindung mit stark alkalischen oder sauren Reinigungsmitteln explosive Gase.
• Das Gerät ist nicht zur Reinigung öffentlicher Verkehrswege bestimmt. Zulässige Flächenbelastung des Bodens berücksichtigen (siehe Kapitel Technische Daten). Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden.
• Bei der Verwendung von Ladegeräten oder Batterien dürfen nur die in der Betriebsanleitung zugelassenen Komponenten verwendet werden. Eine abweichende Kombination muss vom Ladegerät- und / oder Batterielieferant verantwortlich bestätigt sein.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

unsachgemäßem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte, Nr. 5.956-251.0 und handeln Sie danach.

△WARNUNG

Das Gerät kann umkippen

Verletzungsgefahr

Benutzen Sie das Gerät nicht auf geneigten Flächen.

△WARNUNG

Unfallgefahr durch falsche Bedienung. Personen können verletzt werden.

Bediener müssen angemessen in den Gebrauch dieses Geräts eingewiesen werden.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Sicherheitseinrichtungen

VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen dienen Ihrem Schutz.

Sicherheitseinrichtungen nicht umgehen, entfernen oder unwirksam machen.

Not-Aus

Hinweis

Für eine sofortige Außerbetriebnahme den Intelligent Key abziehen (Not-Aus).

Fahrhebel

Wird der Fahrhebel losgelassen, schalten der Fahrantrieb und der Bürstenantrieb aus.

Symbole auf dem Gerät

△GEFAHR

Ladevorgang

Elektrischer Schlag

Entfernen Sie keine Potschutzkappen an den Batteriepolen.

Achten Sie auf korrekte Montage

ACHTUNG

Besschädigungsgefahr

Wasser beschädigt die Saugturbine

Achten Sie darauf, dass kein Wasser in eine so gekennzeichnete Öffnung gelangt.

Hinweise zu Batterie

In der Ausführung Li-Ion sind Lithium-Ionen-Batterien eingebaut. Diese unterliegen besonderen Kriterien. Der Ausbau und Einbau sowie Prüfung defekter Batterien dürfen nur durch den Kärcher-Kundendienst oder eine Fachkraft erfolgen.

Hinweise zu Lagerung und Transport erhalten Sie von Ihrem Kärcher-Kundendienst.

△GEFAHR

Umbauten und Veränderungen am Gerät sind nicht erlaubt.

Sie dürfen den Akku nicht öffnen, es besteht die Gefahr eines Kurzschlusses. Zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten.

Setzen Sie den Akku keiner starken Sonneneinstrahlung, Hitze sowie Feuer aus. Es besteht Explosionsgefahr.

Betreiben Sie das Ladegerät nicht in explosionsgefährdeter Umgebung.

Benutzen Sie das Ladegerät nicht in verschmutztem oder nassem Zustand.

Sorgen Sie für ausreichende Belüftung während des Ladevorgangs.

Explosionsgefahr. In der Nähe einer Batterie oder in einem Batterieladeraum dürfen Sie nicht mit einer offenen Flamme hantieren, Funken erzeugen oder rauchen. Explosionsgefahr. Legen Sie keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder.

△WARNUNG

Kontrollieren Sie vor jeder Benutzung das Gerät und das Netzkabel auf Beschädigung. Verwenden Sie beschädigte Geräte nicht mehr und lassen Sie beschädigte Teile nur von Fachpersonal instand setzen. Halten Sie Kinder von Batterien und Ladegerät fern. Laden Sie keine beschädigten Batterien auf. Lassen Sie beschädigte Batterien durch den Kärcher-Kundendienst ersetzen.

Entsorgen Sie eine defekte Batterie nicht in den Hausmüll. Informieren Sie den Kärcher-Kundendienst.

Vermeiden Sie den Kontakt mit aus defekten Akkus austretender Flüssigkeit. Spülen Sie bei zufälligem Kontakt die Flüssigkeit mit Wasser ab. Bei einem Kontakt mit den Augen konsultieren Sie zusätzlich einen Arzt.

VORSICHT

Beachten Sie unbedingt diese Betriebsanleitung. Beachten Sie die Empfehlungen des Gesetzgebers im Umgang mit Batterien.

Die Netzspannung muss mit der auf dem Typenschild des Geräts angegebenen Spannung übereinstimmen. Verwenden Sie das Ladegerät nur mit zum Laden zugelassenen Akkupacks.

Betreiben Sie den Akku nur mit diesem Gerät. Es ist verboten und gefährlich, ihn für andere Zwecke einzusetzen.

Symbole Warnhinweise

Beachten Sie beim Umgang mit Batterien folgende Warnhinweise:

Hinweise in der Gebrauchsanweisung der Batterie und auf der Batterie sowie in dieser Betriebsanleitung beachten.

Augenschutz tragen.

Kinder von Säure und Batterie fernhalten.

Explosionsgefahr

Feuer, Funken, offenes Licht und Rauchen verboten.

Verätzungsgefahr

Erste Hilfe.

Warnhinweis

Entsorgung

Batterie nicht in die Mülltonne werfen.

Gerätebeschreibung

Geräteübersicht

Abbildung A

① Reinigungsmittelkanister (nur Variante DOSE)

② Saugschlauch Reinigungsmittel (nur Variante DOSE)

3 Einfüllöffnung Frischwassertank mit Verschluss und integriertem Messbecher

(4) Turbinenschutzsieb

(5) Schlauchhalter

(6) Füllschlauch Frischwasser

7 Klappe für Tankbelüftung

Wasseranschluss Schmutzwassertank Spülsystem

Schwimmer

10 Grobschmutzsieb

(1) Halteschiene für Homebase

(2) Batterie

(13) Mopphalter

(14) R-Reinigungskopf

(5) Wasserverteilleiste

16 Regulierknopf Wasserdosierung (nur Good-Variante)

(17) Abstellfläche für Reinigungsset "Homebase Box"

(18) Deckel Schmutzwassertank

(2) Befüllsystem Frischwasser

(23) Füllstandsanzeige und Ablassschlauch Frischwasser

(24) Griffmulde zum Hochschwenken des Schmutzwassertanks

(25) Taste Bürstenwechsel (R-Reinigungskopf)

(26) Grobschmutzbehälter (R-Reinigungskopf)

(27) Frischwassertank

(28) Typenschild

(29) Klemmhebel Saugbalken

(30) Saugbalken

(31) Hebel Saugbalkenabsenkung

(32) Pedal zum Anheben/Absenken des Reinigungskopfes

(33) Staufach

(34) Saugschlauch

35 Verschluss Frischwassertank mit Filter

Kabelhaken für Netzkabel

37 Ablassschlauch Schmutzwasser mit Dosiereinrichtung

38 Schubbügel

(39) Fahrnebel

Walzenbürsten (R-Reinigungskopf)

41 Pedal Bürstenwechsel (D-Reinigungskopf)

42 Scheibenbürste (D-Reinigungskopf)

43 D51-Reinigungskopf

44 Drehknopf Bürstenneigung (D 51-Reinigungskopf)

45 USB-Port

46 Aufbewahrung für Saugbalken

(47) D 60-Reinigungskopf

• optional, ** Nicht im Lieferumfang

Farbkennzeichnung

Für die Bedienung oder Wartung durch den Benutzer vorgesehene Gerätebauteile sind gelb markiert.

Bedienpult

Abbildung B

(1) Programmschalter

(2) Fahrhebel

(3) Taste Wasserdosierung

(4) Display

(5) Ablagefläche für Smartphone

(6) Halter für Smartphone

(7) Taste Geschwindigkeit

(8) Taste Reinigungsmitteldosierung

(9) Taste "+"

(10) Taste

(11) Intelligent Key

Weiß-Bediener

Rot - Servicetechniker

*Option

Programmschalter

Abbildung C

1

Das Gerät ist ausgeschaltet.

(2)ECO-MODUS

Den Boden nass reinigen und das Schmutzwasser aufsaugen mit reduzierten Ressourceneinsatz (reduzierte Bürstendrehzahl, Saugleistung, Reinigungsmittel- und Wasserdosierung).

3NORMAL-MODUS

Den Boden nass reinigen und das Schmutzwasser aufsaugen.

(4)INTENSIV-MODUS

Den Boden nass reinigen (mit erhöhter Reinigungsmittel- und Wasserdosierung) und das Schmutzwasser aufsaugen.

Halter Saugbalken

Bei der Fahrt durch Engstellen oder zur Lagerung kann der Saugbalken demontiert und am Rand des Gerätes eingehängt werden.

Abbildung D

(1) Aufbewahrung für Saugbalken (Geräterand)

(2) Saugbalken

Symbole auf dem Gerät

Netzkabel für Ladegerät

Verzurrpunkt

*Mopphalter

*Frischwasser einfüllen

Füllstand Frischwassertank 25%

Füllstand Frischwassertank 50%

Füllstand Frischwassertank 100%

Pedal Bürstenwechsel (BD)

Taste Bürstenwechsel (BR)

Bürstenneigung einstellen (nur D 51-Reinigungskopf)

Ablass Schmutzwasser

Ablass Frischwasser

Grobschmutzbehälter entnehmen

Reinigungskopf heben / senken

Vorwärts fahren

Rückwärts fahren

Intelligent Key

Der Intelligent Key dient zum Einschalten des Geräts und zur Freigabe bestimmter Gerätefunktionen.

Gelb: Bediener

Das Gerät kann benutzt werden. Alle über die Smartphone App für diesen Schlüssel freigegebenen Einstellungen für die Reinigungsprogramme dürfen verändert werden.

• Grau: Vorarbeiter

Das Gerät kann benutzt werden. Alle für das Gerät zur Verfügung stehenden Einstellungen für die Reinigungsprogramme können verändert werden.

Montage

Gerät abladen

1. Die Schrauben an den Transportsicherungen herausdrehen.

Abbildung E

Abbildung F

Transportsicherung

1. Die Transportsicherungen entfernen.
2. Das Gerät vorwärts von der Palette schieben.

Saugbalken montieren

1. Beide Klemmhebel nach oben schwenken. Abbildung G

1 Saugschlauch

2 Saugbalkenaufhängung

3 Saugbalken

4 Klemmhebel

1. Den Saugbalken in die Saugbalkenaufhängung einsetzen.
2. Beide Klemmhebel nach unten schwenken.

Bürsten montieren

1. Nur Variante BD: Vor Inbetriebnahme die Scheibenbürste montieren (siehe Kapitel Wartungsarbeiten).

Hinweis

Bei Variante BR sind die Bürsten montiert.

1. Die Bürste montieren (siehe Kapitel Wartungsarbeiten).

Batterien

Empfohlene Batterien

ACHTUNG

Beschädigungsgefahr

Batterien dürfen nur durch Batterien in der gleichen

Technik ersetzt werden.

Blei-Batterien dürfen nicht durch Li-Ion-Batterien ersetzt werden

Li-Ion-Batterien dürfen nicht durch Blei-Batterien ersetzt werden.

Bleibatterien:

Beschreibung Bestell-Nr.

Set 76 Ah - wartungsfrei, 24 V 2.815-099.0

Set 105 Ah - wartungsfrei, 24 V 2.815-100.0

Set 115Ah - wartungsfrei, 24 V 2.815-091.0

Set 80 Ah - wartungsfrei, 24 V 2.815-090.0

Das Gerät benötigt 2 Batterien.

Li-Ion-Batterien:

Beschreibung Bestell-Nr.
80 Ah, 25,6 V 6,654-454,0

Das Gerät benötigt 1 Batterie.

Maximale Batterieabmessungen

Länge 350
Breite 355
Höhe 290

Batterien einsetzen und anschließen

Hinweis

Bei der Gerätevariante mit Li-Ion-Batterie ist die Batterie bereits eingebaut und angeschlossen. Eine Li-Ion-Batterie darf nur durch den Kundendienst eingebaut oder ausgetauscht werden.

△GEFAHR

Brand- und Explosionsgefahr!

Keine Werkzeuge oder ähnliches auf die Batterie legen.

Kurzschluss und Explosionsgefahr.

Rauchen und offenes Feuer unbedingt vermeiden.

Räume, in denen Batterien geladen werden, müssen gut

durchlüftet sein, da beim Laden hochexplosives Gas entsteht.

△VORSICHT

Aus- und Einbau der Batterien

Instabiler Stand der Maschine

Achten Sie beim Aus- und Einbau der Batterien auf den sicheren Stand der Maschine.

ACHTUNG

Vertauschen der Polarität

Zerstörung der Steuerelektronik

Achten Sie beim Anschließen der Batterie auf die richtige Polung.

ACHTUNG

Tiefentladung

Beschädigungsgefahr

Laden Sie vor Inbetriebnahme des Geräts die Batterien.

1. Das Gerät ca. 2 m nach vorne schieben, damit die Lenkrollen nach hinten zeigen.
2. Den Schmutzwassertank an der Griffmulde halten und seitlich nach oben schwenken.
3. Die Batterien in die Wanne einsetzen.
4. Die Batterien anschließen:

a Die Abstandhalter einsetzen.

Abbildung H

(1) Abstandhalter 340x40x10 (9.763-222.0) (2) Verbindungskabel 3 Batterie (480 Ah: Abstandhalter 295x94x10 (5.642-034.0)

115 Ah: Abstandhalter 295x94x23 (5.642-033.0)

(5) Anschlusskabel zur Batterie (-) 6 Anschlusskabel zur Batterie (+)

b Beide Batterien mit dem Verbindungskabel verbinden.

c Die Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen. 5. Den Schmutzwassertank nach unten schwenken.

Li-Ion-Batterie aktivieren

Li-Ion-Batterien werden im Transport-Modus ausgeliefert und müssen vor Inbetriebnahme des Geräts aktiviert werden. 1. Die Batterie aufladen (siehe "Inbetriebnahme/Batterie laden"), dadurch wird der Transport-Modus beendet.

Batterie ausbauen

VORSICHT

Aus- und Einbau der Batterien

Instabiler Stand der Maschine

Achten Sie beim Aus- und Einbau der Batterien auf den sicheren Stand der Maschine.

WARNUNG

Umkippendes Gerät

Verletzungsgefahr, Beschädigungsgefahr. Bauen Sie die Batterien nur aus, wenn am Gerät ein Reinigungskopf angebracht ist. 1. Den Programmwahlschalter auf "0" stellen. 2. Den Intelligent Key abziehen. 3. Den Schmutzwassertank leeren. 4. Das Gerät ca. 2 m nach vorne schieben, damit die Lenkrollen nach hinten zeigen. 5. Den Schmutzwassertank an der Griffmulde halten und seitlich nach oben schwenken. 6. Das Kabel vom Minuspol der Batterie abklemmen. 7. Die restlichen Kabel von den Batterien abklemmen. 8. Bei Li-Ion-Batterien zusätzlich die beiden Rundstecker an der Batterie ausstecken. 9. Die Abstandhalter entfernen. 10. Die Batterien herausnehmen. 11. Die verbrauchten Batterien gemäß den geltenden Bestimmungen entsorgen.

Inbetriebnahme

Ladekennlinie einstellen

Vor der ersten Inbetriebnahme, nach einem Service Reset oder bei einem Wechsel auf einen anderen Batterietyp ist unbedingt die Ladekennlinie einzustellen.

△GEFAHR

Gefahr durch unabsichtlich anlaufendes Gerät

Verletzungsgefahr

Ziehen Sie vor allen Arbeiten am Gerät den Zündkerzenstecker ab oder klemmen Sie die Batterie ab.

ACHTUNG

Beschädigungsgefahr der Batterie

Die Lebensdauer und die Ladekapazität der Batterie kann durch eine falsche Ladekennlinie beeinträchtigt werden.

Stellen Sie sicher, dass die zur Batterie passende Batteriekennlinie in der Maschine ausgewählt ist. Die aktuell ausgewählte Batteriekennlinie ist während des Ladens im Display oder mittels App im Bereich "Gerätestatus" ersichtlich.

Hinweis

Die Ladekennlinie kann nur durch den Kärcher-Service eingestellt werden. Für folgende Batterien liegen Batteriekennlinien vor:

EXIDE GF12105V HOPPECKETB115 EXIDE GF12076V EXIDE FF12080W TROJAN 27TMX - HOPPECKE TB80 ZENITH L120185

Hinweis

Um auch andere Batterien verwenden zu können, kann vom Kärcher-Service eine Custom Battery Kennlinie erstellt werden, hierzu müssen entsprechende Batterieparameter bereitgestellt werden.

Batterie laden

△GEFAHR

Unsachgemäße Verwendung des Ladegeräts

Elektrischer Schlag

Beachten Sie die Netzspannung und die Absicherung auf dem Typenschild des Geräts.

Verwenden Sie das Ladegerät nur in trockenen Räumen mit ausreichender Belüftung.

Das eingebaute Ladegerät ist elektronisch geregelt und für alle empfohlenen Batterien geeignet, es beendet den Ladevorgang selbstständig.

Hinweis

Für jeden eingebauten Batterietyp muss die zugehörige Ladekennlinie eingestellt sein. Die eingebaute Batterie wird beim Laden im Display angezeigt. Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden. Das Gerät kann während des Ladevorgangs nicht benutzt werden.

Hinweis

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird im Betrieb das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausgeschaltet.

1. Das Gerät direkt zum vorgegebenen Ladeplatz fahren, bzw. Steigungen vermeiden.
2. Den Netzstecker am Anschlusskabel in die Steckdose stecken.
3. So lange laden, bis das Display Volladung anzeigt.

Wartungsarme Batterien (Nassbatterien)

△GEFAHR

Verletzungsgefahr durch Säureaustritt!

Füllen Sie die Batterie nur im entladenen Zustand mit Wasser auf.

Benutzen Sie beim Umgang mit Batteriesäure eine Schutzbrille und spülen Sie eventuelle Säurespritzer auf der Haut oder der Kleidung sofort mit Wasser aus.

ACHTUNG

Beschädigungsgefahr der Batterien!

Durch die Verwendung von Wasser mit Zusätzen verliert die Batterie die Garantie.

Verwenden Sie zum Nachfüllen der Batterien nur destilliertes oder entsalztes Wasser (EN 50272-T3).

Verwenden Sie keine Fremdzusätze oder Aufbesserungsmittel.

1. Eine Stunde vor Ende des Ladevorgangs destilliertes Wasser zugeben. Dabei den richtigen Säurestand gemäß der Kennzeichnung der Batterie beachten.

Am Ende des Ladevorgangs müssen alle Zellen gasen.

Gerät einschalten

1. Einen Intelligent Key am Bedienpult einstecken.
2. Den Programmschalter auf ein Reinigungsprogramm drehen. Im Display werden nacheinander angezeigt: Karcher Logo
3. Zeit bis zum nächsten Service in Stunden
4. Batteriezustand und Betriebsstunden, Softwareversion, Betriebsanzeige

Abbildung I

1 Ladezustand der Batterie, 2 Eingestellte Wasserdosierung (nur bei Geräten mit elektrischem Wasserventil), 3 Eingestellte Geschwindigkeit, 4 Eingestellte Reinigungsmitteldosierung (nur bei Gerätevariante DOSE)

Das Gerät ist betriebsbereit.

Smartphone koppeln

Mit der App "Machine Connect" auf einem mit dem Gerät verbundenen Smartphone können erweiterte Gerätefunktionen ausgeführt werden:

den Typ des Reinigungskopfs einstellen, die maximale Transportgeschwindigkeit einstellen, den USB-Port aus-/einschalten, die Nachlaufzeit der Bürste(n) einstellen, die Nachlaufzeit der Absaugung einstellen, die geschwindigkeitsabhängige Wasserdosierung ein-/ausschalten, die Berechtigungen des gelben Intelligent Keys verwalten, die Werkseinstellungen wiederherstellen

Hinweis

Die möglichen Funktionen sind von der Geräteausführung abhängig.

1. Den QR-Code auf dem Gerät mit dem Smartphone

scannen.

Abbildung J

QR-Code (2) Bluetooth®-Symbol 2. Die App "Machine Connect" auf dem Smartphone installieren und starten. 3. Einen Intelligent Key am Bedienpult einstecken. 4. Die Tasten "+" und "-" auf dem Bedienpult des Geräts gleichzeitig 3 Sekunden lang drücken.

Hinweis

Während des Kopplungsvorgangs blinkt das Bluetooth®-Symbol auf dem Bedienpult. 5. Den Hinweisen der App auf dem Smartphone zum Koppeln folgen. 6. Die Funktionen der App werden auf dem Smartphone erklärt.

Hinweis

Ist das Smartphone mit dem Gerät gekoppelt, leuchtet das Bluetooth-Symbol konstant.

Hinweis

Das Mobiltelefon kann zum Aufladen des Akkus mit dem USB-Port des Geräts verbunden werden.

Wartungsaufforderungen

Nach Ablauf einer bestimmten Betriebsdauer fordert das Display zur Durchführung verschiedener Wartungstätigkeiten auf:

Aufforderung Intervall (Stunden)
REINIGUNG FILTER SAUGEN	10
REINIGUNG SAUGBAL-KEN	20
REINIGUNG WASSER FILTERN	50
ÜBERPRÜFEN BÜRST.VERSCHLEISS	100
ÜBERPRÜFEN SAUGLIP-PE	100

1. Die angezeigte Wartungstätigkeit durchführen.
2. Zur Bestätigung eine beliebige Taste auf dem Bedienpult drücken.

Die Aufforderung wird zurückgesetzt und nach Ablauf des Intervalls erneut angezeigt.

Betrieb

△GEFAHR

Gefahrensituation im Betrieb

Verletzungsgefahr

Lassen Sie bei Gefahr den Fahrhebel los.

Verlust der Standsicherheit

Verletzungsgefahr

Betätigen Sie das Pedal zum Anheben/Absenken des Reinigungskopfs nur mit einem Fuß. Bleiben Sie mit dem anderen Fuß fest und sicher auf dem Boden stehen.

Betriebsstoffe einfüllen

Frischwasser einfüllen

1. Den Verschluss des Frischwassertanks öffnen.
2. Das Frischwasser (maximal 50°C ) bis zur Unterkante des Einfüllstutzens einfüllen.

Hinweis: Der Frischwasserschlauch kann während

des Befüllens mit dem Schlauchhalter festgeklemmt werden.

1. Den Verschluss des Frischwassertanks schließen.

Frischwasser mit Füllschlauch einfüllen

1. Den Füllschlauch aus dem Gerät ziehen.
2. Das Ende des Füllschlauchs mit einem Wasserhahn verbinden.
3. Den Verschluss des Frischwassertanks abnehmen.
4. Den Wasserzulauf öffnen (Wassertemperatur maximal 50°C).
5. Den Füllstand des Frischwassertanks durch die Einfüllöffnung beobachten.
6. Den Wasserzulauf schließen, wenn der Füllstand die Unterkante des Einfüllstutzens erreicht.
7. Den Verschluss des Frischwassertanks anbringen.
8. Den Füllschlauch vom Wasserhahn trennen.
9. Den Füllschlauch in das Gerät schieben.

Frischwasser mit Befüllsystem einfüllen.

1. Den Wasserschlauch am Anschlussstutzen des Befüllsystems anschließen (maximale Wassertemperatur 50°C).
2. Den Wasserzulauf öffnen.
3. Das Gerät überwachen, die Füllautomatik unterbricht den Wasserzulauf, wenn der Frischwassertank voll ist.
4. Den Wasserzulauf schließen.
5. Den Wasserschlauch entfernen.

Hinweise zu Reinigungsmittel.

△WARNUNG

Ungeeignete Reinigungsmittel

Gesundheitsgefahr, Beschädigung des Geräts. Verwenden Sie nur empfohlene Reinigungsmittel. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und der Unfallgefahr.

Verwenden Sie nur Reinigungsmittel, die frei von Lösungsmitteln, Salz- und Flusssäure sind.

Beachten Sie die Sicherheitshinweise auf den Reinigungsmitteln.

Hinweis

Verwenden Sie keine stark schäumenden Reinigungsmittel.

Empfohlene Reinigungsmittel

Anwendung Reinigungsmit-	tel
Unterheitsreinigung aller wasserbeständigen Böden	CA 50 CRM 756
Unterheitsreinigung mit Pflegekomponenten	RM 746RM 780
Unterheitsreinigung und Grundreinigung von Industriebelägen	RM 69
Unterheitsreinigung von glänzenden Belägen	RM 755
Unterheitsreinigung und Grundreinigung von Feinsteinzeugflesen	RM 753
Unterheitsreinigung und Grundreinigung von säurebeständigen Belägen	RM 751
Reinigung und Desinfektion RM 732
Grundreinigung aller alkalibeständigen Bodenbeläge	RM 752
Grundreinigung und Entscheidenz von alkaliempfindlichen Böden	RM 754

Zugabe von Reinigungsmittel mit Dosiereinrichtung

Nur Variante DOSE:

Dem Frischwasser wird auf dem Weg zum Reinigungskopf durch eine Dosiereinrichtung Reinigungsmittel zugegeben.

1. Das Reinigungsmittel in den Reinigungsmittelkanister füllen.

Hinweis

Mit der Dosiereinrichtung kann maximal 3 % Reinigungsmittel zudosiert werden. Bei höherer Dosierung muss das Reinigungsmittel in den Frischwassertank gegeben werden.

ACHTUNG

Verstopfungsgefahr

Bei Zugabe des Reinigungsmittels in den Frischwassertank kann das Reinigungsmittel einkrachen und die Funktion der Dosiereinrichtung stören.

Spülen Sie nach Zugabe des Reinigungsmittels in den Frischwassertank das Gerät mit klarem Wasser: Wählen Sie ein Reinigungsprogramm mit Wasserauftrag, stellen Sie die Wassermenge auf den höchsten Wert, stellen Sie die Reinigungsmitteldosierung auf 0.

Zugabe von Reinigungsmittel ohne

Dosiereinrichtung

1. Das Reinigungsmittel in den Frischwassertank geben.

Hinweis

Die Verschlusskappe der Einfüllöffnung besitzt innen eine Skala und kann zum Abmessen der Reinigungsmittelmenge verwendet werden.

Reinigungsmitteldosierung einstellen

Bei der Gerätevariante DOSE wird das Reinigungsmittel dem Frischwasser auf dem Weg zum Reinigungskopf zudosiert. Die Reinigungsmitteldosierung kann für jedes Reinigungsprogramm separat eingestellt werden. 1. Einen Intelligent Key am Bedienpult einstecken. 2. Das einzustellende Reinigungsprogramm mit dem Programmschalter auswählen. 3. Die Taste Reinigungsmitteldosierung drücken. 4. Die gewünschte Reinigungsmitteldosierung mit den Tasten "+" und "-" einstellen. 5. Zur Übernahme der Einstellung entweder 3 Sekunden warten oder eine der anderen Tasten drücken.

Wassermenge einstellen

1. Die Wassermenge entsprechend der Verschmutzung des Bodenbelags einstellen.

Hinweis

Die ersten Reinigungsversuche mit geringer Wassermenge durchfahren. Die Wassermenge Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erreicht ist.

Hinweis

Bei leerem Frischwassertank arbeitet der Reinigungskopf ohne Flüssigkeitszufuhr weiter.

Manuelles Wasserventil

Ein Gerät mit einem manuellen Wasserventil ist mit einem Regulierknopf zur Wasserdosierung rechts neben dem Bedienpult ausgestattet.

1. Den Regulierknopf für die Wasserdosierung auf den gewünschten Wert drehen.

Hinweis

Die Bürstenbewässerung ist nur bei abgesenktem Reinigungskopf und betätigtem Fahrhebel aktiv.

Elektrisches Wasserventil

Ein Gerät mit einem elektrischen Wasserventil ist mit einer Taste zur Wasserdosierung auf dem Bedienpult ausgestattet.

Die Wasserförderung kann für jedes Programm separat eingestellt werden.

1. Einen Intelligent Key am Bedienpult einstecken.
2. Das einzustellende Reinigungsprogramm mit dem Programmschalter auswählen.
3. Die Taste Wasserdosierung drücken.
4. Die gewünschte Wasserdosierung mit den Tasten "+" und "-" einstellen.
5. Zur Übernahme der Einstellung entweder 3 Sekunden warten oder eine der anderen Tasten drücken.

Hinweis

Die Bürstenbewässerung ist nur bei abgesenktem Reinigungskopf und betätigtem Fahrhebel aktiv.

Neigung des Saugbalkens einstellen

Die Neigung muss so eingestellt werden, dass die Sauglippen des Saugbalkens auf der ganzen Länge gleichmäßig auf den Boden gedrückt werden. 1. Das Gerät auf einer Fläche ohne Gefälle abstellen.

1. Das Programm "Absaugung" auswählen.
2. Das Gerät ein kurzes Stück vorwärts fahren. Der Saugbalken wird abgelassen.
3. Die Wasserwaage ablesen.

Abbildung K

(1) Schraube

(2) Mutter

(3) Wasserwaage

1. Die Mutter M12 lösen, dabei die M10-Sechskantschraube mit dem Gabelschlüssel festhalten.
2. Die Schraube so einstellen, dass die Anzeige der Wasserwaage zwischen beiden Strichen steht.
3. Die Mutter M12 festziehen, bzw. die M10-Sechskantschraube mit dem Gabelschlüssel festhalten.
4. Zur Kontrolle der neuen Einstellung das Gerät mit abgesenktem Saugbalken im Saugbetrieb ein kurzes Stück vorwärts fahren und die Wasserwaage beobachten. Gegebenenfalls den Einstellvorgang wiederholen.

Höhe einstellen

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

Hinweis

Grundeinstellung: 3 Unterlegscheiben oberhalb, 3 Unterlegscheiben unterhalb des Saugbalkens.

Unebener Boden: 5 Unterlegscheiben oberhalb, 1 Unterlegscheibe unterhalb des Saugbalkens.

Sehr glatter Boden: 1 Unterlegscheibe oberhalb, 5 Unterlegscheiben unterhalb des Saugbalkens.

1. Die Mutter abschrauben.

Abbildung L

Mutter

(2) Unterlegscheibe (3) Abstandrolle mit Halter 2. Gewünschte Anzahl an Unterlegscheiben zwischen Saugbalken und Abstandrolle legen. 3. Die restlichen Unterlegscheiben oberhalb der Abstandsrolle anbringen. 4. Die Mutter aufschrauben und festziehen. 5. Den Vorgang an der zweiten Abstandrolle wiederholen.

Hinweis

Beide Abstandsrollen auf die gleiche Höhe einstellen.

Seitenzug der Bürste einstellen

(Nur bei D 51-Reinigungskopf)

Zieht das Gerät während der Reinigung nach einer Seite, kann dies durch Verstellen der Bürstenneigung behoben werden.

Hinweis

Nach dem Wechseln der Bürste des Pads kann es notwendig sein, den Seitenzug neu einzustellen.

1. Den Drehknopf Bürstenneigung verstellen, bis das Gerät geradeaus fährt.

Abbildung M

1 Drehknopf Bürstenneigung

Gerät einschalten

1. Die Sitzposition einnehmen.
2. Den Schlüsselschalter auf "1" stellen. Das Display zeigt nacheinander: den Zeitraum bis zum nächsten Kundendienst, die Software-Version, Bedienteil, den Ladezustand der Batterie und die Zahl der Betriebsstunden.

Fahrenheit

Hinweis

Das Gerät ist so aufgebaut, dass der Reinigungskopf rechts übersteht. Dies ermöglicht ein übersichtliches, randnahes Arbeiten.

1. Den Intelligent Key einstecken.
2. Den Hebel Saugbalkenabsenkung nach oben schwenken.
3. Das Pedal Reinigungskopf Anheben/Absenken nach unten bewegen und rechts einrasten.
4. Den Programmschalter auf ein beliebiges Programm stellen.
5. Das Gerät fahren

a Den Fahrhebel nach vorne drücken. Das Gerät fährt vorwärts.

b Den Fahrhebel nach hinten drücken.

Das Gerät fährt rückwärts.

Hinweis

Das Gerät bewegt sich erst, wenn der Fahrhebel um ungefähr 5° bewegt wird. 6. Den Fahrhebel loslassen.

Das Gerät hält an.

Reinigen

ACHTUNG

Beschädigungsgefahr

Wird das Gerät zu lange auf einer Stelle betrieben, kann der Bodenbelag beschädigt werden. Betreiben Sie das Gerät nicht auf der Stelle. 1. Den Intelligent Key einstecken. 2. Den Programmschalter auf das gewünschte Reinigungsprogramm stellen. 3. Den Hebel Saugbalkenabsenkung nach unten schwenken. 4. Das Pedal Reinigungskopf Anheben/Absenken nach unten drücken, nach links bewegen und nach offen gehen lassen. 5. Den Fahrhebel nach vorne drücken und die zu reinigende Fläche abfahren.

Hinweis

Ist der Schmutzwassertank voll, schließt der Schwimmer die Saugöffnung und die Saugturbine läuft mit erhöhter Drehzahl. In diesem Fall das Saugen ausschalten und zum Entleeren des Schmutzwassertanks fahren.

Betrieb beenden

Reinigung beenden

1. Den Regulierknopf Wassermenge auf "OFF" drehen (nicht bei Ausführung DOSE).
2. Den Fahrhebel loslassen.
3. Das Pedal Reinigungskopf Anheben/Absenken nach unten drücken und rechts einrasten.
4. Eine kurze Strecke weiterfahren. Das Restwasser wird abgesaugt.
5. Den Hebel Saugbalkenabsenkung nach oben schwenken.

Schmutzwasser ablassen

△WARNUNG

Umweltverschmutzung!

Umweltverschmutzung durch die unsachgemäße Entsorgung in Abwässern. Beachten Sie die örtlichen Vorschriften zur Abwasserbehandlung. 1. Den Ablassschlauch aus der Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken. Abbildung N 2. Die Dosiereinrichtung zusammenrücken oder knicken. 3. Den Deckel der Dosiereinrichtung öffnen. 4. Das Schmutzwasser ablassen. Die Wassermenge durch Druck oder Knicken regulieren. 5. Den Schmutzwassertank mit klarem Wasser ausspülen.

Schmutzwassertank Spülsystem

1. Den Ablassschlauch Schmutzwasser aus der Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.
2. Den Deckel der Dosiereinrichtung am Ablassschlauch öffnen.
3. Den Deckel Schmutzwassertank öffnen.
4. Den flexiblen Verschluss vom Spülsystem abziehen.
5. Den Wasserschlauch mit dem Spülsystem verbinden.

Abbildung O

①Verschluss (2) Klappe für Tankbelüftung 3 Wasseranschluss Spülsystem 6. Den Deckel Schmutzwassertank schließen. 7. Den Wasserzulauf öffnen und den Schmutzwassertank ca. 30 Sekunden spülen. Bei Bedarf den Spülvorgang 2 - 3 mal wiederholen. 8. Den Wasserzulauf schließen und den Schlauch vom Gerät trennen. 9. Den flexiblen Verschluss wieder am Wasserzulauf des Spülsystems anbringen. 10. Den Deckel des Schmutzwassertanks schließen. Dabei die Klappe für Tankbelüftung so einrücken, dass ein Spalt offen bleibt und der Schmutzwassertank trocknen kann. 11. Den Ablassschlauch Schmutzwasser in die Halterung drücken und den Deckel der Dosiereinrichtung schließen.

Frischwasser am Verschluss ablassen

1. Den Verschluss Frischwassertank öffnen.
2. Das Frischwasser ablassen.
3. Den Filter reinigen.
4. Den Verschluss Frischwassertank anbringen.

Frischwasser über die Füllstandsanzeige ablassen

1. Den Schlauch der Füllstandsanzeige aus der Halterung nehmen und nach unten schwenken.
2. Den Schlauch wieder anbringen.

Grobschmutzbehälter leeren

(Nur bei R-Reinigungskopf) 1. Den Grobschmutzbehälter anheben und herausziehen. Abbildung P

1 Grobschmutzbehälter

1. Den Grobschmutzbehälter leeren und gegebenenfalls reinigen.
2. Den Grobschmutzbehälter wieder einsetzen.

Gerät abstellen

1. Den Programmschalter in Stellung "0" drehen.
2. Den Intelligent Key abziehen.
3. Den Hebel Reinigungskopf Anheben/Absenken nach unten drücken und rechts einrasten.
4. Den Hebel Saugbalkenabsenkung nach oben schwenken.
5. Das Gerät gegen Wegrollen sichern.
6. Den Deckel des Schmutzwassertanks schließen. Dabei die Klappe für Tankbelüftung so eindrücken, dass sie in der Nut des Frischwassertanks einrastet, so dass der Schmutzwassertank trocknen kann.
7. Gegebenenfalls die Batterie laden.

Transport

△GEFAHR

Befahren von Steigungen

Verletzungsgefahr

Betreiben Sie das Gerät zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe Kapitel "Technische Daten").

Fahren Sie langsam.

VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr. Beachten Sie das Gewicht des Geräts beim Transport. Verladen Sie das Gerät nur mit leerem Schmutz- und Frischwassertank.

Verändern Sie das Gerät nur mit Unterstützung einer weiteren Person oder unter Verwendung des Fahrantriebs. 1. Das Pedal Reinigungskopf Anheben/Senken nach unten drücken und rechts einrasten. 2. Die Bürsten herausnehmen, um Beschädigungen zu vermeiden. 3. Den Saugbalken vom Gerät demontieren. 4. Beim Transport in Fahrzeugen das Gerät mithilfe der Verzurrösen nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Abbildung Q

Lagerung

VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr. Beachten Sie bei der Lagerung das Gewicht des Geräts.

ACHTUNG

Frost

Zerstörung des Geräts durch gefrierendes Wasser. Entleeren Sie das Gerät vollständig von Wasser. Bewahren Sie das Gerät an einem frostfreien Ort auf. Dieses Gerät darf nur in Innenräumen gelagert werden. - Vor längerer Lagerdauer die Batterien vollständig aufladen. - Während der Lagerung die Batterien mindestens monatlich vollständig aufladen.

Pflege und Wartung

△GEFAHR

Unabsichtlich anlaufendes Gerät

Verletzungsgefahr. Drehen Sie den Programmschalter in Stellung "0". Ziehen Sie vor allen Arbeiten am Gerät den Intelligent Key. Ziehen Sie den Netzstecker des Ladegeräts. Das Schmutzwasser und das Frischwasser ablassen und entsorgen.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsintervalle

Bei jedem Betrieb

ACHTUNG

Unsachgemäße Reinigung

Beschädigungsgefahr. Spritzen Sie das Gerät nicht mit Wasser ab. Verwenden Sie keine aggressiven Reinigungsmittel. Das Schmutzwasser ablassen. Den Schmutzwassertank mit dem Schmutzwassertank-Spülsystem reinigen. Das Grobschmutzsieb aus dem Schmutzwassertank herausnehmen und reinigen. Das Turbinenschutzsieb prüfen, bei Bedarf entnehmen und reinigen.

• Das Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen.
• Nur R-Reinigungskopf: Den Grobschmutzbehälter herausnehmen und leeren.
• Nur R-Reinigungskopf: Die Wasserverteilleiste reinigen. Die Sauglippen säubern, auf Verschleiß prüfen und bei Bedarf ersetzen.
• Die Abstreiflippen am Reinigungskopf säubern, auf Verschleiß prüfen und bei Bedarf ersetzen. Die Bürsten säubern, auf Verschleiß prüfen und bei Bedarf ersetzen. Den Deckel des Schmutzwassertanks schließen. Dabei die Klappe für Tankbelüftung so eindrücken, dass ein Spalt offen bleibt und der Schmutzwassertank trocknen kann. Die Batterie laden.

Bleibatterie:

• Ist der Ladezustand unter 50%, die Batterie vollständig und ohne Unterbrechung laden.
• Ist der Ladezustand über 50%, die Batterie nur laden, wenn bei der nächsten Benutzung die volle Betriebsdauer benötigt wird.

Li-Ion-Batterie:

Bei Bedarf aufladen.

Monatlich

Den Frischwassertank leeren und ausspülen. Den Filter Frischwasser reinigen. Den Schwimmer reinigen. - Bei vorübergehend stillgelegtem Gerät mit Bleibatterie: Die Ausgleichsladung der Batterie durchführen. Die Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten. Die Dichtungen zwischen dem Schmutzwassertank und dem Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf ersetzen. Nur R-Reinigungskopf: Den Bürstentunnel reinigen. - Nur R-Reinigungskopf: Die Wasserverteilleiste am Reinigungskopf abziehen und den Wasserkanal reinigen. - Bei nicht-wartungsfreien Blei-Batterien, die Säuredichte der Zellen prüfen. - Bei längerer Stillstandszeit das Gerät mit vollständig aufgeladenen Batterien abstellen. Die Batterie mindestens monatlich vollständig aufladen.

Jährlich

• Die vorgeschriebene Inspektion durch den Kundendienst durchführen lassen.

Wartungsarbeiten

Grobschmutzsieb reinigen

1. Den Deckel des Schmutzwassertanks öffnen. Abbildung R

① Grobschmutzsieb 2. Das Grobschmutzsieb nach offen abziehen. 3. Das Grobschmutzsieb unter fließendem Wasser abspülen. 4. Das Grobschmutzsieb in den Schmutzwassertank einsetzen.

__________

1. Das Frischwasser ablassen.
2. Den Verschluss des Frischwassertanks abschrauben.

Abbildung S. (1) Filter Frischwasser (2) Verschluss Frischwassertank. 3. Den Filter Frischwasser herausziehen und mit klarem Wasser abspülen. 4. Den Filter Frischwasser einsetzen. 5. Den Verschluss des Frischwassertanks anbringen.

Sauglippen wenden oder ersetzen

Sind die Sauglippen abgenützt, müssen sie gewendet oder ersetzt werden. Die Sauglippen können 3 mal gewendet werden, bis alle 4 Kanten abgenützt sind. 1. Den Saugbalken abnehmen. 2. Die Sterngriffe herausschrauben.

Abbildung T

(1) Sterngriff

(2) Spannband (3) Innenteil Saugbalken (4) Spannverschluss

1. Das Innenteil des Saugbalkens herausziehen.
2. Den Spannverschluss öffnen.
3. Das Spannband abnehmen.
4. Die Sauglippen vom Innenteil lösen. Abbildung U

(1) Abstreiflippe (2) Stützlippe (3) Innenteil Saugbalken (4) Spannband

1. Die gewendeten oder neuen Sauglippen auf die Noppen des Saugbalken-Innenteils drücken.
2. Das Spannband anbringen.
3. Das Innenteil des Saugbalkens in das Oberteil schieben.
4. Die Sterngriffe einschrauben und festziehen.

Scheibenbürste ersetzen

Hinweis

Ersetzen Sie die Scheibenbürsten, wenn die Borstenlänge 10 mm erreicht hat.

1. Den Hebel Reinigungskopf Anheben/Absenken nach unten drücken und rechts einrasten.
2. Das Pedal Bürstenwechsel nach unten drücken.
3. Die Scheibenbürste seitlich unter dem Reinigungskopf herausziehen.
4. Die neue Scheibenbürste unter den Reinigungskopf halten, nach offen drücken und einrasten.

Bürstenwalzen ersetzen

Hinweis

Ersetzen Sie die Bürstenwalzen, wenn die Borstenlänge 10 mm erreicht hat. 1. Den Hebel Reinigungskopf Anheben/Absenken nach unten drücken und rechts einrasten. 2. Die Taste Bürstenwechsel drücken.

Abbildung V

1) Taste Bürstenwechsel ② Lagerdeckel ③ Bürstenwalze

1. Den Lagerdeckel nach rechts schwenken.
2. Die Bürstenwalzen herausziehen.
3. Die neue, vordere Bürstenwalze in den Lagerstellen positionieren.
4. Die neue, hintere Bürstenwalze in den Lagerstellen positionieren.
5. Den Lagerdeckel zurückschwenken und einrasten.

Wasserverteilleiste reinigen

1. Den Rasthebel nach links drücken und gleichzeitig die Wasserverteilleiste vom Reinigungskopf wegziehen.

Abbildung W

① Wasserverteilleiste (2) Rasthebel 2. Die Wasserverteilleiste vom Reinigungskopf abnehmen. 3. Die Wasserverteilleiste reinigen. 4. Die linke Seite der Leiste in den Reinigungskopf einsetzen. 5. Die Wasserverteilleiste zum Reinigungskopf schwenken und auf der rechten Seite einrasten.

Animierte Wartungsarbeiten

Hilfe bei Störungen

△GEFAHR

Unabsichtlich anlaufendes Gerät Verletzungsgefahr Stellen Sie vor allen Arbeiten am Gerät den Programmsschalter auf "0". Ziehen Sie vor allen Arbeiten am Gerät den Intelligent Key. Ziehen Sie den Netzstecker des Ladegeräts. Das Schmutzwasser und das Frischwasser ablassen und entsorgen. - Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, den Kundendienst rufen.

Störungen ohne Anzeige im Display

Störung Behebung
Das Gerät lasst sich nicht starten 1.	Den Intelligent Key einstecken.
	2. Den Programmschalter auf das gewünschte Programm stellen.
	3. Den Fahrheit belatig.
	4. Die Batterien prüfen, ggf. laden.
	5. Prüfen, ob die Batteriepole angeschlossen sind.
Die Wassermenge ist nicht auslei-chend	1. Den Fullstand des Frischwassers prüfen, ggf. denTank fullen.
	2. Die Wassermenge erhöhen.
	a Ausführung DOSE: Die Wassermenge mit der Taste Wassermenge auf dem Bedienpulf einstellen.
	b Andere Ausführungen: Die Wassermenge am Regulierknopf Wassermenge einstellen.
	3. Den Filter Frischwasser reinigen.
	4. R-Reinigungskopf: Die Wasserverteileleiste reinigen.
	5. Die Schläuche auf Verstopfung prüfen, ggf. reinigen.
Die Saugleistung ist zu gaining	1. Den Programmschalter auf NORMAL- oder INTENSIV-MODUS stellen.
	2. Die Saugleistung in der App auf HIGH einstellen.
	3. Das Gerät abstellen und das Schmutzwasser ablassen.
	4. Prüfen ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.
	5. Die Dichtungen zwischen dem Schmutzwassertank und dem Deckel reinigen und auf Dichttheit prüfen, ggf. ersetzen.
	6. Das Turbinenschutzsieb auf Verschmutzung prüfen, ggf. reinigen.
	7. Die Sauglippen am Saugbalken reinigen, ggf. wenden oder ersetzen.
	8. Den Saagschlauch auf Verstopfung prüfen, ggf. reinigen.
	9. Den Saagschlauch auf Dichttheit prüfen, ggf. ersetzen.
	10. Die Einstellung des Saugbalkens prüfen.
	11. Den Schmutzwassertank an der Griffmalde halten und seitlich nach oben schwenken.
	a Die Dichtung an der Saugturbine prüfen.
	b Die Dichtung am Saugkanal prüfen.
	Abbildung X
	①Dichtung Saugkanal
	②Dichtung Saugturbine
Das Reinigungsergebnis ist ungenü-gend	1. Die Geschwindigkeit verringnern.
	2. Ein intensiveres Reinigungssprogramm wählten.
	3. Die Bürste auf Verschleib prüfen, ggf. ersetzen.
	4. Die Bürste auf Verschmutzung prüfen, ggf. reinigen.
	5. Den Bürstentyp und das Reinigungsmittel auf Eignung prüfen.
	6. Die Wasserzufahr prüfen.
	7. Die Wassermenge erhöhen.
	8. Die Zweischnitt-Methode anwenden: Im ersten Durchgang Reinigen ohne Absaugung, im zweiten Durchgang Reinigen mit Ab-saugung.
Die Saugturbine lauft mit erhoherter Drehzahl	1. Das Schmutzwasser ablassen.
	2. Den Schwimmer reinigen.
	3. Das Flusensieb prüfen, ggf. reinigen.
	4. Den Saagschlauch auf Verstopfung prüfen, ggf. reinigen.
	5. Den Saugbalken auf Verstopfung prüfen, ggf. Verstopfung beseitigen
Die Bürsten drehen sich nicht	1. Prüfen, ob ein Fremdkörper die Bürsten blockiert, ggf. den Fremdkörper entfernen.
	2. Den Programmschalter auf das gewündische Programm stellen.
	3. Den Reinigungskopf absenken.
Das Gerät vibriert beim Reinigen 1. Prüfen ob die Bürste(n) korrek montiert sind.
		2. Eine weichere Bürste verwenden.
		3. Die Bürste erneuem.
Nur Ausführung DOSE: Die Reilin-gungsmitteldosierung Funktioniert nicht	1. Den Reinigungsmittelstand im Reinigungsmittelkanister prüfen.
	2. Die Reinigungsmitteldosierung erhöhen.
	3. Die Verbindung des Reinigungsmittelschlauchs mit dem Reinigungsmittelkanister prüfen.
	4. Den Filter im Reinigungsmittelkanister reinigen.
	5. Das Rückschlagvendl am Schlauch zum Reinigungskopf auf Verstopfung prüfen.
	6. Die Schläuche auf Dichttheit prüfen.
	7. Die Reinigungsmittelpumpe auf Funktion prüfen.
Der Ablissschlauch Schmutzwasser ist verstopf	1. Den Deckel der Dosiereinrichtung am Ablassschlauch öffnen.
	2. Den Saagschlauch vom Saugbalken abziehen und mit der Hand verschreiben.
	3. Den Programmschalter auf ein Programm mit Absaugung stellen.
	Die Verstopfung wird aus dem Ablissschlauch in den Schmutzwassertank gesaugt.

Störungen mit Anzeige im Display Li-Ion Batteriezustands-Anzeige

Störung Ursache Behebung
KIK EINFÜGEN	Kein Intelligent Key eingesteckt.	● Einen Intelligent Key einstecken.
FALSCHER KIK Der eingeistekte Intelligent Key berechtigt nicht zur Ausühn-rung der angewährten Funktion.	● Anderen Intelligent Key verwenden.● Eventuell den verwendenten Intelligent Key freischalten halten (fallabhängig).
KEINE BERECHTIGUNG Der eingeisterte Intelligent Key berechtigt nicht zur Ausühn-rung der angewährten Funktion.	● Anderen Intelligent Key verwenden.● Eventuell den verwendenten Intelligent Key freischalten halten (fallabhängig).
GRIFFSCHALTER LÖSENI	Beim Einschalten des Geräts ist ein Fahrhebel betätig.	● Beide Fahrhebel loslassen.
AKKUSTAND NIEDRIG Die Batterie ist fast leer. Die Reinigungsfunktionen des Ge-ràts werden automatisch abgeschaltet.	● Das Gerät zur Ladestation fahren und die Batterie aufladen.
AKKU LEER Die Batterie ist leer. Die Reinigungsfunktionen und der Fahr-antrrieb sind abgeschaltet.	● Das Gerät ausschalten, kurz warten und wieder einschalten. An-schließlich zur Ladestation fahren. Gegebenenfalls im ausge-schalteten Zustand zur Ladestation schiben. Die Batterie aufladen.
WASSERDURCHFL.FEHLER	Das elektrische Wasserventil ist defekt.	● Den Kundendienst verständigen.
ANTRIEBSMOT. ÜBERL.	Die Stromaufnahme des Fahrmotors ist zu hoch.	● Den Fahrantrieb auf Fremdkörper prüfen.● Einen Weg mit geringer Steigung wahren.● Das Gerät ausschalten, kurz warten, das Gerät wieder einschalten.
ANTRIEBSMOT. BLOCK.	Der Fahrmotor ist blockiert.	● Den Fahrantrieb auf Fremdkörper prüfen.● Jedes Antriebsrad einzeln aufbocken und prüfen, ob es sich drehenläst.

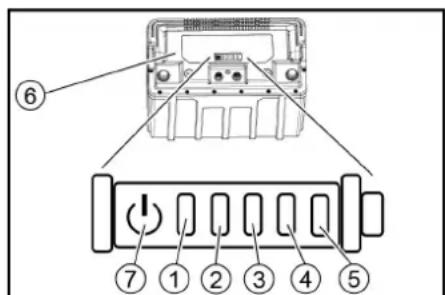

① Status LED (2) Anzeige LED 1 (3) Anzeige LED 2 (4) Anzeige LED 3 ⑤ Anzeige LED 4 (6) Batterie Taste

1. Die Taste 5 Sekunden lang drücken. Keine LED leuchtet: Die Batterie aufladen. Die Status-LED leuchtet grün: Alle 5 LEDs zeigen gemeinsam den Ladezustand der Batterie an. Die Status-LED leuchtet rot: Die Anzeige-LEDs zeigen eine Störung an. In der folgenden Tabelle beschriebene Störungen können durch den Benutzer behoben werden. Bei allen nicht beschriebenen Störungsanzeigen den KÄRCHER-Kundendienst verständigen.

(1)	(2)	(3)	(4)	(5)	Ursache	Behebung
rot	-	-	-	-	Die Batterie ist zu heiß.	Die Batterie abkühlen setzen.
rot	-	-	-	grün	Das Batteriemanagement-System ist zu heiß.	Die Batterie abkühlen setzen.
rot	-	-	grün	-	Die Batterie ist zu kalt für eine Aufladung.	Das Gerät an einen wärmeren Ort bringen und warten, bis die Batterie aufge-wärmt ist.
rot	-	-	grün	grün	Die Stromaufnahme bei Aufladen ist zu hoch.	Den Netzstecker des Ladegeräts aussteecken. 10 Sekunden warten. Den Netzstecker wieder einstecken. Wird die Störung erneut angezeigt, das Ladegerät ersetzen.
					Die Stromaufnahme des Geräts ist zu hoch.	Das Gerät ausschalten. Tritt die Störung nach dem Einschalten erneut auf, den Fehler im Gerät suchen.
rot	-	grün	-	grün	Kurzschluss.	Alle Batterieanschlusschte kontrollieren.
rot	-	grün	grün	-	Zu niedrige Zellenspannung beim Entlagen.	Die Batterie aufladen.
rot	-	grün	grün	grün	Zu hohe Zellenspannung bei Aufladen.	Die Batterie auf 20% Restkapazität entlagen. Anschließlich die Batterie aufladen.
rot	grün	-	-	grün	Die Batteriespannung ist zu niedrig.	Die Batterie aufladen.
rot	grün	-	grün	-	Störung im Ladevorgang.	Den Netzstecker des Ladegeräts aussteecken. 10 Sekunden warten. Den Netzstecker wieder einstecken. Wird die Störung erneut angezeigt, das Ladegerät ersetzen.
rot	grün	-	grün	grün
rot	grün	-	-	-	Die Batterie ist zu kalt für die Leistungsabgabe.	Das Gerät an einen wärmeren Ort bringen und warten, bis die Batterie aufge-wärmt ist.
rot	grün	grün	grün	-	Störung bei der Leistungsabgabe.	Das Gerät ausschalten. Bleibt die Störung bestehen, den Kundendienst ver-ständigen.

Zubehör

A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

Zubehör Reinigungskopf mit Bürstenwalzen

Bezeichnung	Teile-Nr.	Beschreibung	A	B
Bürstenwalze, rot (mittel, Standard)	4.035-184.0	Rote Standardwalzenbūrste zur Unterhaltsreinigung.	1	2
Bürstenwalze, weiß (weich)	4.762-409.0	Weße Walzenbūrste zur Reinigung empfindlicher Bodenbeläge.	1	2
Bürstenwalze, orange (hoch/tief)	4.762-410.0	Orngefarbene Walzenbūrste mit Hoch-tief-Struktur zur besonderes effektiven Reinigung von strukturierten Bodenbelägen.	1	2
Bürstenwalze, grün (hart)	4.762-411.0	Grüne, abrasive Walzenbūrste zur Grundreinigung und zur Entfernung stark haften-der Verschmutzungen.	1	2
Bürstenwalze, schwarz (sehr hart)	4.762-412.0	Schwarze, besonderes abrasive Walzenbūrste zur Grundreinigung unempfindlicher Bodenbeläge mit besonder stark haftenden Verschmutzungen.	1	2
Mikrofaserwalze	4.114-010.0	Ideal für Feinsteinzeugfliesen. Mikrofaserwalze zur zuverlässigen und schonenden Entfernung von Grauschleier.	1	2
Padwalzenwelle	4.762-415.0	Padwalzenwelle aus Aluminium zur Aufnahme von Walzenpads oder Mikrofaserwalzen.	1	2
Walzenpad, gelb (weich)	6.369-732.0	Gelbes Walzenpad zum Reinigen und Polieren nicht strukturieter Bodenbeläge.	20	40
Walzenpad, rot (mittel)	6.369-734.0	Rotes Standard-Walzenpad zur Unterhaltsreinigung nicht strukturieter Bodenbeläge.	20	40
Walzenpad, grün (hart)	6.369-733.0	Grünes, abrasives Walzenpad zur Grundreinigung sowie zur Entfernung stark haften-der Verschmutzungen auf nicht strukturierten Bodenbelägen.	20	40

Zubehör Reinigungskopf mit Scheibenbürsten A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl Zubehör Saugbalken

Bezeichnung Teile-Nr. Beschreibung A B
	D 51 D 60 D	51 D 60
Scheibenbürste, natür (weich)	4.905-027.0	4.905-016.0	Naturfarbene, wieche Scheibenbürste zum Reinigen und Polieren strukturierten Bodenbeläge.	1	1
Scheibenbürste, weiß	4.905-028.0	4.905-015.0	Weiß, wieche Scheibenbürste zur schonenden Reinigung empfindlicher Bodenbeläge.	1	1
Scheibenbürste, rot (mittel, Standard)	4.905-026.0	4.905-014.0	Rote Standard-Scheibenbürste zur regelmäßigen Unterhaltsreinigung.	1	1
Scheibenbürste, schwarz (hart)	4.905-029.0	4.905-017.0	Schwarze, sehr abrasive Scheibenbürste zur Grundreinigung unempfindlicher Bodenbeläge mit besonder stark haftenden Verschmutzungen.	1	1
Diamantpad fein, grün	6.371-240.0	6.371-233.0	Grüne, feines Diamant-Scheibenpad zum Polierfähiger Bodenbeläge. Ermöglich hochglänzende Oberflächen und ist darüber hinaus zur Kristallisierung einsetzbar.	5	1
Diamantpad groß, weiß	6.371-260.0	6.371-246.0	Weißes, grobes Diamant-Scheibenpad für Hartbodenbeläge. Entfernt kleine Kratzer und schafft eine saubere, gleichmäßige matte Grundlage zur Weiterbehandlung mit gelbem Diamant-Scheibenpad.	5	1
Diamantpad mittel, gelb	6.371-261.0	6.371-247.0	Gelbes Diamant-Scheibenpad zur Aufbereitung und Pflege von Hartbodenbelägen. Für eine seidenmatte Oberfläche, die mit dem grünen Diamant-Scheibenpad weiter poliert werden kann.	5	1
Pad-Treibteller	4.762-593.0	4.762-445.0	Erforderlich für die Nutzung von Melaminpads, aber auch nutzbar für normale Pads. Padtreibteller mit extra vielen Haken zum halten von Pads. Extra starkes Halten des Pads am Padtreibteller des Reinigungskopf D 51.	1	1

A: Verpackungseinheit, B: Vom Gerät benötigte Anzahl

Bezeichnung	Teile-Nr.	Beschreibung	A	B
Sauglippenset, Linatex	4.400-011.0	Reißfestes Sauglippenset Linatex® für parabolische Saumbalken mit 850 mm Breite.	Paar	1 Paar
Sauglippenset, PU	4.400-005.0	Verschleißeme, ölfeste Sauglippe aus Polyurethan.	Paar	1 Paar

Technische Daten

		D 51		D 60	R 55
Allgemein
Fahrgeschwindigkeit (max.)	km/h	6		6	6
Theoretische Flächenleistung	m2/h	3060		3600	3060
Praktische Flächenleistung	m2/h	1380		1620	1490
Volumen Schmutzwassertank	I	50		50	50
Volumen Grobschmutzbehälter	I	-		-	3,5
Volumen Reinigungsmitteltank (Option Dose)	I	3		3	3
Reinigungsmitteldosierung	%	0...3		0...3	0...3
Wasserdosierung	l/min	0...2,5±0,2		0...2,6±0,2	0...2,6±0,2
Mße
Länge	mm	1375		1290	1284
Breite ohne Saumbalken	mm	542		542	542
Höhe	mm	1082		1082	1082
Arbeitsbreite	mm	510		600	550
Abmessungen Verpackung Ixbxh	mm	1505x770x1271		1505x770x1271	1505x770x1271
Bereitung
Vorderrad, Breite	mm	50		50	50
Vorderrad, Durchmesser	mm	200		200	200
Hinterrad, Breite	mm	28		28	28
Hinterrad, Durchmesser	mm	100		100	100
Gewicht
Zulässiges Gesamlgewicht	kg	245		241	235
Leergewicht (Transportgewicht)	kg	195		191	185
Bürstenanpresskraft, max.	N (kg)	290 (29)		250 (25)	155 (15,5)
Bürstenanpressdruck, max.	N/m2(g/cm2)	3,2 (32)		2,5 (25)	6,3 (63)
Leistungsdaten Gerät
Nennspannung	V	24		24	24
Nennspannung, Li-lon	V	25,6		25,6	25,6
Batteriekapazität	Ah (5 h)	76 / 80 / 105 / 115		76 / 80 / 105 / 115	76 / 80 / 105 / 115
Batteriekapazität, Li-lon	Ah (5 h)	80		80	80
Mittlere Leistungsaufnahme	W	1300		1300	1350
Leistung Fahrmotor	W	130		130	130
Leistung Saugturbine	W	250		250	250
Leistung Bürstenantrieb	W	800		800	980
Schutzart		IPX3		IPX3	IPX3
Saugen
Saugleistung, Luftmenge	l/s	21		21	21
Unterdruck (max.)	kPa (mbar)	9,5 (95)		9,5 (95)	9,5 (95)
Reinigungsbürsten
Bürsendurchmesser	mm	510		600	96
Bürsenlänge	mm	-		-	550
Bürsendrehzahl	1/min	140		150	965
		D 51		D 60	R 55
Internes Ladegerät
Nennspannung V 100...240 100...240 100...240
Frequenz Hz 50-60 50-60 50-60
Stromaufnahme A max 5 max 5 max 5
Umgebungsbedingungen
Zulässiger Temperaturbereich °C 5...40	5...40	5...40
Wassertemperatur max.		°C 50		50	50
Wasserdruck Befüllsystem		MPa (bar)	1(10)	1(10)	1(10)
Wasserdruck Schmutzwassertank-Spülsystem		MPa (bar)	1 (10)	1 (10)	1 (10)
Relative Luftfeuchtigkeit		%	20...90	20...90	20...90
Steigung
Steigung Arbeitsbereich max.		%	2	2	2
Ermittelte Werte gemäß EN 60335-2-72
Hand-Arm-Vibrationswert		m/s2	0,2	0,2	0,2
Unsicherheit K		m/s2	0,2	0,2	0,2
Schalldruckpegel LpA Normalbetrieb		dB(A)	65	65	65
Unsicherheit KpA		dB(A)	2	2	2
Schallleistungspegel LwA + Unsicherheit KwA Normalbetrieb		dB(A)	81	81	81

Technische Änderungen vorbehalten.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Eventuelle Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Produkt: Bodenreiniger Typ: 1.533-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3:2007 +A1:2011

ENIEC61000-6-2:2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN300330V2

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str.28-40

www.kaercher.de/REACH

49 Walzenbürste (R-Reinigungskopf)

(4) Pedal zum Bürstenwechsel (D-Reinigungskopf)

42 Scheibenbürste (D-Reinigungskopf)

43 D51-Reinigungskopf

(4) Drehknopf zum Neigen der Bürste (D51-Reinigungskopf)

45 USB-Anschluss

Elektrisches Wasserventil

Empfohlene Batterien

ACHTUNG

Verletzungsgefahr

Beskrivning Beställningsnr
Sats 76 Ah - unterhalbfrei, 24 V 2.815-099.0
Sats 105 Ah - unterhalbfrei, 24 V 2.815-100.0
Sats 115Ah - unterhalbfrei, 24 V 2.815-091.0
Sats 80 Ah - unterhalbfrei, 24 V 2.815-090.0

Die Maschine benötigt 2 Batterien.

Vollständige Entladung

Verletzungsgefahr

Laden Sie die Batterien, bevor die Maschine in Betrieb genommen wird.

Geltende EU-Richtlinien

2006/42/EG(+2009/127/EG)

2014/30/EU

2014/53/EU (TCU)

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311:2008

EN 55012:2007+A1:2009

EN 61000-6-3:2007 +A1:2011

(18) Deckel Schmutzwassertank

(19) Halter für Smartphone

(20) Bedienpult

(21) Abwassertank

(22) Nachfüllsystem für Frischwasser

(23) Füllstandsanzeige und Ablassschlauch Frischwasser

(24) Griff zum Hochschwenken des Abwassertanks

1. Schmutzwassertank herunterschwenken.

Li-Ionen-Akku aktivieren

Li-Ionen-Akkus werden im Transportmodus geliefert und müssen aktiviert werden, bevor die Maschine in Betrieb genommen wird.

1. Laden Sie den Akku auf (siehe „Inbetriebnahme / Laden des Akkus“), dies beendet den Transportmodus.

Akkus demontieren

△VORSICHT

1 Schraube (2) Mutter (3) Dichtung

1. Lösen Sie die M 12-Mutter, während Sie die M 10-Sechskantschraube mit dem Maulschlüssel festhalten.
2. Stellen Sie die Schraube so ein, dass die Anzeige in der Libelle zwischen den beiden Strichen steht.
3. Ziehen Sie die M 12-Mutter an, während Sie die M 10-Sechskantschraube mit dem Maulschlüssel festhalten.
4. Um die Feineinstellung zu überprüfen, fahren Sie die Maschine ein kurzes Stück vorwärts, wobei der Saugbalken im Saugmodus abgesenkt ist, und beobachten Sie dabei die Libelle. Wiederholen Sie den Einstellvorgang bei Bedarf.

Höhe einstellen

Schalter Bürstenneigung

Maschine einschalten

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Es liegen Batteriekennlinien für folgende Batterien vor:

EXIDE GF12105V - HOPPECKE TB115 EXIDE GF12076V EXIDE FF12080W TROJAN27TMX HOPPECKETB80 ZENITH L120185

Hinweis

Während des Kopplungsvorgangs blinkt das Bluetooth®-Symbol auf dem Bedienfeld.

1. Befolgen Sie die Anweisungen zur Kopplung in der App auf Ihrem Smartphone.
2. Die Funktionen der App werden auf Ihrem Smartphone erklärt.

Hinweis

Wenn Ihr Smartphone mit dem Gerät gekoppelt ist, leuchtet das Bluetooth-Symbol dauerhaft.

Hinweis

1 Schraube (2) Mutter ③ Wasserwaage

Relevante EU-Richtlinien

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28-40

(27) Zugstange außen

(28) Datumsplakette

29 Hebearm-Fixierhebel

30 Hebearm

Hebearm-Absenkhebel

32 Pedal zum Anheben/Absenken des Saugkopfs

Aufbewahrungsfach

34Saugschlauch

35 Deckel des Frischwassertanks mit Filter

Netzkabelhalterung

37Schmutzwasserschlauch mit Entleerungsvorrichtung

(38)Schiebegriff

39Fahrhebel

40Walzenbürste (R-Saugkopf)

41Pedal zum Bürstenwechsel (D-Saugkopf)

42Scheibenbürste (D-Saugkopf)

43D 51-Saugkopf

44Drehknopf für Bürstenneigung (D 51-Saugkopf)

45USB-Anschluss

www.kaercher.de/REACH

Zubehör und Ersatzteile

Verwenden Sie nur originales Zubehör und originale Ersatzteile, die einen sicheren und störungsfreien Betrieb des Geräts gewährleisten.

Informationen über Zubehör und Ersatzteile finden Sie auf unserer Website www.kaercher.com.

Lieferumfang

(5) Halterung für den Schlauch

www.kaercher.de/REACH

Registrieren Sie Ihr Produkt und profitieren Sie von den Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
