GEBRUIKSAANWIJZING PHD 110 E1 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

ES

Hidrolimpiadora

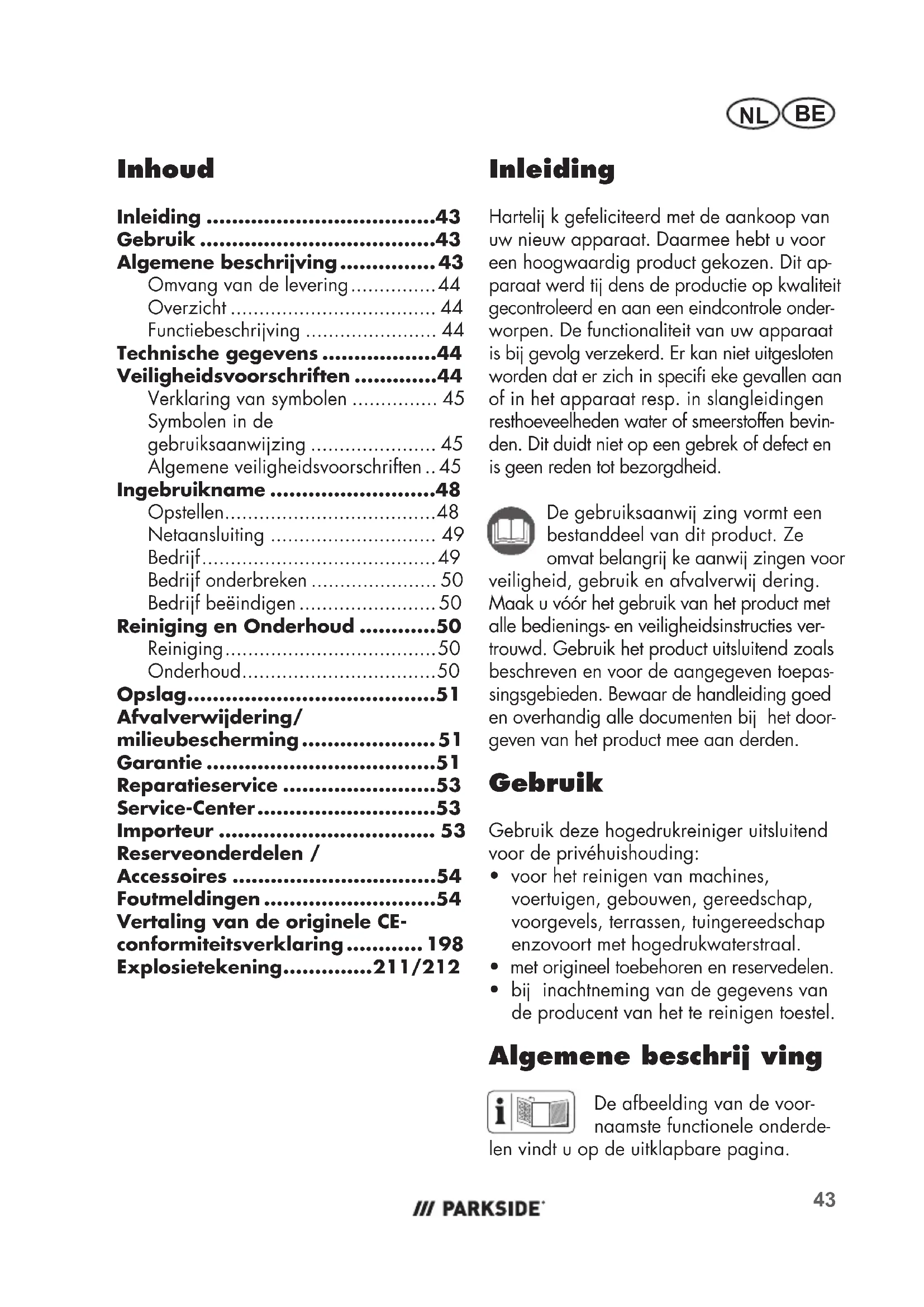

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina

Algemene beschrijving 43

Omvang van de levering. 44

Overzicht 44

Functiebeschrijving 44

Veiligheidsvoorschriften 44

Verklaring van symbolen 45

Symbolen in de

gebruiksaanwijzing 45

Algemene veiligheidsvoorschriften.. 45

Ingebruikname 48

Opstellen 48

Netaansluiting 49

Bedrijf 49

Bedrijf onderbreken 50

Bedrijf beeindigen 50

Reiniging en Onderhoud .50

Reiniging. 50

Onderhoud. 50

Opslag. 51

Afvalverwijdering/ milieubescherming 51

Garantie 51

Reparatieservice 53

Service-Center 53

Importeur 53

Reserveonderdelen / Accessoires 54

Foutmeldingen 54

Vertaling van de originele CE-conformiteitsverklaring 198

Explosietekening. 211/212

Inleiding

Hartelij k gefeliciteerd met de aankoop van uw新模式 apparaat. Daarmee hebt u voor een hoogwaardig product gekozen. Dit apparaat werk tij dens de productie op kwaliteit gecontroleerd en aan een eindcontrole onderworpen. De functionaliteit van uw apparaat is bij gevolg verzekerd. Er kan nicht uitgesloten worden dat er zich in specifi eke gezallen aan of in het apparaat resp. in slangleidingen resthoeveelheden water of smeerstoffen bevinden. Dit duidt nicht op een gebrek of defect en is geen reden tot bezorgdheid.

De gebruiksaanwij zing vormt een bestanddeel van dit product. Ze omvat belangrij ke aanwij zingen voor

veiligheid, gebruik en afvalverwij dering.

Maak u voor het gebruik van het product met alle bedienings- en veiligheidsinstrumentes vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden. Bewaar de handleiding goed en overhandig alle documenten bij het doorgveen van het product mee aan derden.

Gebruik

Gebruik deze hogedrukreiniger uitsluitend voor de privéhuishouding:

• voor het reinigen van machines, voertuigen, gebouwen, gereedschap, voorgevels, terrassen, tuingereedschap enzovoort met hagedrukwaterstraal.
• met origineel toebehoren en réservedelen.
• bij inachtneming van de gegevens van de producent van het te reinigen toestel.

Algemene beschrij ving

De afbeelding van de Voornaamste functionele onderde

len vindt u op de uitkapbare pagina.

Omvang van de levering

Ontpak het toestel en controllerer de leveringsomvang:

• Hogedrukreiniger met netaansluitleiding
  Spuittpistol
  Hogedrukslang
• Straalbuis
  -Instelbare vlakstraalsproeier
• Houser voor netsnoer
• Reinigingsnaald voor sproeier
• Koppeling wateraansluiting
• Vertaling van de originele gebruiks aanwijzing

Overzicht

1 Transportgreep

2 Houser voor netsnoer

3 Aan-/uitknop

4 Wateraansluiting met zeefelement

5 Koppeling wateraansluiting

6 Houser voor spleetdop

7 Netsnoer

8 Houser voort straalpiijp

9 Hogedrukverbinding apparatus

10 Houser voor spuitpistool

11 instelbare spleetdop

12 Straalpijp

12a Schroefdraadaansluiting

13 Spuittpistol

14 Reinigingsnaald sproeier

15 Hogedrukslang
16 Hogedrukaansluiting pistolzijde
17 Hogedrukaansluiting apparaatijde
18 Ontgrendelknop

19 Hagedrukaansluiting pistol

B 20 Inschakelhendel 21 Veiligheidsvergrendeling

Functiebeschrijving

De hagedrukreiniger is voorzien voor het reinigen met hagedrukwaterstraal.

In de volgende beschrijvingen ziet u hoe de bedieningsdelen functioneren. Let op de veiligheidsaanwijzingen.

Technische gegevens

Hogedrukreiniger ......PHD 110 E1

Netspanning U.230 V~(Wisselspanning), 50 Hz Prestafievermogen P.1300 W Lenght netsnoer. .5 m Gewicht (incl. alle onderdelen) 4,3 kg Beschermingsniveau

Beschermingsklasse .IPX5 Toevoertemperatuur T in max. 40 °C

Toevoerdruk p in max. ....0,8 MPa (8 bar) Werkdruk p....7,4 MPa (74 bar) Max. toelaatbare druk

p max. 11 MPa (110 bar)
Transporthoeveelheid (Q), water 4,5 l/min
Max. Transporthoeveelheid, water 6,0 l/min

Geluidsdrukniveaua (L_PA) 82 dB; K_PA = 3 dB

Geluidsvermogensniveau (L_WA) gemeten. 95,1 dB; K_WA = 2,32 dB gewaarborgd .97 dB Vibratie (a_h) .. ≤ 2,5m / s^2

De operationele toestanden tijdens de meting en de voor de meting toegepaste methoden conform EN 60335-2-79:2012.

Veiligheidsvoorschriften

Dit hoofdstuk behandelt de fundamentele veiligheidsvoorschriften bij het werken met de hogedrukreiniger.

Verklaring van symbolen

Let op!

Maakt u zich eerst met alle bedieningselementen vertrouwd, in het bij zonder met hun funktie en werkwij ze. Vraag een vakman eventueel om raad.

Let op! Trek bij beschadiging of doorsnij den van de stroomkabel onmiddellij k de stekker uit het stocontact.

Apparaat, dat nicht geschikt is voor aansluiting op het drink-waternet.

Hogedrukreinigers kunnen ondeskundig gebruik gevaarlij k zij n. De straal mag nicht op

personen, dieren, actieve elektrische uitrustingen of het toestel zelf gericht worden.

Gebruik het apparaatuitsluitend staand, nooit liggend.

Gegarandeerd akoestisch niveau

Apparaten horen nicht bij het huisvuil.

Beschermingsniveau II

Symbolen in de gebruiksaanwij zing

Gevaarsymbol met informatie over depreventie van personen- of zaakschade.

Gebodsteken met informatatie over depreventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsvoorschriften

• Kinderen mogen het apparaat Niet gebruiken.

• Dit toestel mag worden gebruikt door personen met fysieke, zintuiglijk ke of psychische beperkingen of met een gebrek aan ervaring of kennis, mits zij waar bij onder toezicht staan of geinstrueerd zich n in het veilige gebruik van het apparaat en de gezaren begrij pen die van het apparaat uit hunnen gaan. Kinderen mogen nicht met het toestel spelen.

• Het apparaat mag nicht door kinderen of nicht-geinstrueerde Personen gebrukt worden.

• Het transporthandvat dient uitsluitend voor het transport van het apparaat. Het apparaat is mobiel, maar mag Niet bij dens de werkking gedragen worden.

• Omwille van uw verilheid is het aanbevelenswaardig om een beschermbril, verilheids

NL BE

schoenen en handschoenen en, zo nodig, een gehoorbescherming te dragen.

• Wonneer er zich tijdens de werkking een storing of een defect voordoet, dient het apparaat onmiddelijk uitgeschakeld en de netstekker uitgetrokken te worden. Vervolgens leest u de pagina 54 van de gebruiksaanwijzing voor möglichke oorzaken van een storing of contacteert u het servicecenter.

Werkzaamheden met het apparaat

Opgepast: zo vermijdt u ongevallen en verwondingen:

Hogedrukreinigers kunnen ondeskundig gebruik gevaarlijk zich. De straal mag nicht op

personen, dieren, actieve elektrische uitrustingen of het toestel zelf gericht worden.

• Richt de straal nicht op u zich of anderen om kleding of schoenen te reinigen.
• Gebruik het foestel nicht als andere Personen zich binnen reikwijdtbebinden tenzij deze veiligheidskleding dragen.
• Gebruik het spuitpistool algid vast met beiden handen. U kunt zo de terugstootkracht van de vrijkomende waterstraal veilig aan.
  Tref gepadaste maatregelen om kinderen op een veilige afstand van het functionerende apparaat te houden.

Evacueer het verpakkingsmateriaal zoals reglementair voorgeschreveen.
- Gebruik het apparaat Niet in de nabijheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er gevaar voor brand of voor een ontploffing.
- Verstuif geen brandbare vloeistoffen. Er bestaat ontploffingsgevaar.
- Bewaar het apparaat op een drogeplaats en buiten de reikwijdte van kinderen.
Op kinderen dient er toezicht gehonden te worden om te garanderen dat ze nicht met het apparaat spelen.
Zorg ervoor dat er zich in den nabijheid van luchtinlaatopeningen geen uitsoot van uitlaatgassen voordoet.

Opgepast! Zo vermijdt u schade aan het apparaat en eventueel waaruit voortvloeieende lichamelijke letsels:

Werk nicht met een beschadigd, onvolledig of zonder de toe stemming van de fabrikant omgebouwd apparaat. Laat voor ingebruikname door een vakman controleren dat de vereiste elektrische beschemingsmaatregelen getroffen werden.
Stel het toestel Niet in bedrijf als de netaansluitingsleiding of andere belangrijke delen zoals de hogedrukslang of de spuitpistol beschadigd zich.
- Bescherm het toestel tegen vorst en het drooglopen.

Maak uitsluitend gebruik van originele accessoires en voer geen ombouw van het apparaat door.
Gelieve over het onderwerp "Onderhoud en reiniging" de in de gebruiksaanwijzing vermelde instructies te lezen. Alle waarbuiten dessorterende maatregelen, in het bijzonder het openen van het apparaat, dienen door een vakkundig geschoolde elektricien getroffen. Richt u in geval van een reparatie altiid tot ons servicecenter.
Water dat door een systeemscheider gestroomd ist, wordt als nicht-drinkbaar geclassified.
- Hogedrukslangen, armaturen en koppelingen zijn belangrijk voor de veiligheid van demachine. Gebruik uitsluitend door de fabrikant aanbevolen hagedrukslangen, armaturen en koppelingen.
Teneinde de veiligheid van de machine te vrijwaren, gebrukt uuitsluitend originele reserveonderdelen van de fabrikant of door de fabrikant goedgekeurde reserveonderdelen.

Elektrische veiligheid:

Opgepast: zo vermijdt u ongevallen en verwondingen door een elektrische schok:

Bij gebruik van een verlengleiding moeten stekker en koppeling waterdicht zich.

Ongeschekte verlengleidingen können gevaarlijk sein. Er bestaat gevaar voor lichamelijk letsel door elektrische schok.

• Bescherm de elektrische stee-k-verbindungen gegen vochtigkeit.
  Bij overstromingsgevaar de geleiderbruggen in de tegen een overstroming beveiligde zone aanbrengen.
• Let erop dat de netspanning met de gegevens van hetypeanduidingplaatje overeenstemt.
• De netaansluiting moet door een ervaren elektricien doorgevoerd worden en aan de door de IEC 60364-1 gestelde eisen voldoen.
• Sluit het apparaat enkel op een contactdoos met aardlekschakelaar (differentieelschakelaar) met een toegekende lekstroom van zichtmeer dan 30mA aan; zekering minstens 6 ampere.
• Controller telkens voor gebruik apparaat, snoer en stekker op beschadigingen.
• Als het netsnoer van dit apparaat beschadigd worden, moet het verrangen worden door een special netsnoer, dat via de fabrikant of via zich klantenserviceafdeling verkrijgbaar is.
• Gebruik het snoer Niet om de stekkeruit de contactdoos te trekken. Bescherm het snoer gegen但它, olie en scherpe randen.
• Draag of bevestig het apparaat Niet aan het snoer.
• Gebruik uitsluitend verlangsnoeren, die gegen spatwater beschermd zijn en voor het ge

bruik in de open lucht bestemd zich. Rol een snoertrommel voór gebruik altijd—helemaal af. Contruleer het snoer op beschadigingen.

• Trek voor alle werkzaamheden aan het apparaat, tijdenswerkonderbrekingen en bij Niet-gebruik de netstekkeruit de contactdoos.
  Schakel het apparaat altijd met de aan/uit-knopuit wonneer u het zonder toezicht achechterlaat.
• Netaansluitingsleidingen mogen geen geringere dwarsdoorsne de bezitten dan 2 × 2,5 ~mm^2 .
• Ongepaste verlengsnoeren kunnen gevaarlijk zijn. Wonneer u een verlengsnoer gebruikt,要去 dit voor gebruik buitenshuis geschiktঃ en moet de verbinding droog� en bovengronds liggen. We raden aan om gebruik te make n van een kabelhaspel die het stopcontact op minstens 60~mm van de grond houdt.
• Draag stevige schoenen ter bescherming gegen een elektrische schok.

A Ingebruikname

reenkomstig de geldige voor-schriften mag de hagedrukreiniger nooit zonder systeemscheider aan het drinkwaternet bediend worden. Er moet een geschikte systeemscheider overeenkomstig EN 12729 type BA gezrukt worden.

Water dat door een systeemscheider gestroomd ist, worden als Niet-drinkbaar geclassified.

i Een systeemscheider is in de gespeciali-seerde handel verkrijgbaar.

Een systeemscheider (terugslagklep) verhindert de terugstroom van water en reingingsmiddel in de drinkwaterleiding.

• De hagedrukreiniger beschibt nicht over een wateraanzugfunctie en kan enkel via een waterleiding gebruikt worden.
• Gebruik voor de watertoevoer een universele tuinslang van 1/2'' met een lengte van minstens 5m . De tuinslang mag Niet longer dan 30m ন.

Opstellen

1. Pak de spuitmondreinigingsnaald (14) van de achefterste pagina's van de gebruiksaanwijzing, deze zit vastgespeld aan de gebruiksaanwijzing.
2. Schuif de houder voor het netsnoer (2) in de opname aan de kant van de hogedrukreiniger.
3. Schroef de hagedrukaansluiting aan de kant van het apparaat (17) met de hagedrukaansluiting apparaat (9) op het apparaat.
4. Steek de hagedrukaansluiting aan de kant van het pistool (16) in de hagedrukaansluiting pistool (19) van het spuittpistool (13).
5. Verbind de snelkoppeling van de toevoerslang met de koppeling wateraansluiting (5) en de wateraansluiting met zeefelement (4) aan het apparaat.
6. Verbind, door insteken en indraaien, de straalpiijp (12) met het spreepipistool (13).
7. Draai de instelbare spreetdop (11) in de schroefdraadaansluiting (12a) aan de straalpijp (12).
8. Om de spreetdop te verwijderen, draait u de spreetdop (11)uit de

schroefdraadaansluiting (12a) aan de straalpijp.

Door het uiteinde van de spreieraar links te draaien, kutu de bredte van de straal vergroten. Door het uiteinde van desproeieraar rechts te draaien, kutu de bredte van de straal verkleinen.

Netaansluiting

De door u aangeschaffe hagedrukreiniger is al van een netvoedingstekker voorzien. De hagedrukreiniger is bestemd voor de aansluiting op een veiligheidswandcontactdoos met 230V 50Hz

Stel het toestel pas na inachtneming van alle vorige punten in bedrijf.

Zorg ervoor dat de hagedrukreiniger aan de in-/uitschakelaar (3) uitgeschakeld is.
- Steek de netstekker in het stopcontact.

Bedrijf

• Neem de voorschriften voor het gebruik van een systeemscheider in acht.
• Open de waterkraan volledig.

Bedien de hagedrukreiniger nicht met gesloten waterkraan. Het drooglopen leidt tot een beschadiging van het toestel.

Let op de reactiekracht van de waar buiten stromende waterstraal. Zorg voor een veilige houding en houd de spuitpistol (13) goed vast. U(Intkunt anders u zich of andere personen verwonden.

Schakel de hagedrukreiniger aan de in-/uitschakelaar (3) in.
- Trek aan de hefboom (B20) van de spuittpistol (13). Het toestel worden ingeschakeld.

Door het loslaten van de hefboom wordt het toestel uitgeschakeld. De hoge druk in het system blijft beho den.

U kunt de inschakelhendel (20) van het spuitpistool (13) met de veiligheidsvergrendeling (21) vergrendelen.

Door de inschakelhendel te vergrendelen voorkomt u onbedoeld starten van het apparaat.

Bij lekkages in het watersystem schakelt u het apparaat onmiddelijk via deschakelaar "Aan/uit" (3) uiten verbreekt u het apparaat aan het netaansluitingssnoer (7) van het stroomnet. Er bestaat gevaar door een elektrische schok! Begin opnieuw de wateraansluitingen te herstellen (zie „Indrijfstelling - installeren")

Gelieve als volgt te werk te gaan indien er zich nog lucht in het apparaat bevindt:

Toevoerslang ontluchten:

1. Verwijder de selnkoppeling van de toevoerslang van de koppeling wateraansluiting (5) en de wateraansluiting met zeeftelement (4).

2. Open de waterkraan tot het water zonder bellen eruit stroomt.

3. Sluit de waterkraan.

4. Verbind de snelkoppeling van de toevoerslang met de koppeling wateraansluiting (5) en de wateraansluiting met zeefelement (4) aan het apparaat.
5. Open de waterkraan volledig.

Apparaat ontluchten:

1. Schakel het apparaat via de schakelaar "Aan/vuit" (17) in totdat er druk opgeboud is.
2. Schakel het apparaat via de schake-laar "Aan/uit" (17)uit.
3. Druk de schakelhandel van het spuitpistol (4) in totdat de druk verminderd is.
4. Gelieve de stappen 6. tot 8. eenaar keer te herhalen totdat er zich geen lucht meer in het apparaat bevindt.

Bedrij f onderbreken

• Laat de hefboom (20) van de spuit-pistool (13) los.
  Schakel bij langere werkpauzen de in-/uitschakelaar (3)uit.

Bedrij f beeindigen

1. Laat de inschakelhendel (20) van het spuittpistool (13) los.
2. Schakel de hagedrukreiniger aan de aan-/uitschakelaar (3)uit.
3. Sluit de waterkraan.
4. Druk op de inschakelhendel van het spuitpistool (13) om de druk die in het system aanwezig is af te bouwen.
5. Haal de stekker uithetstopcontact.
6. Wikkel het netsnoer (7) rond de houder voor netsnoer.
7. Scheid de hagedrukreiniger van de watervoorziening.

Reiniging en Onderhoud

Voor begin van de onderhoudswerkzaamheden de stekker uittrekken. Door beweegbare onderdelenbestaat er gevaar voor een elektrische schok of voor verwondingen.

Reiniging

Spuit het toestel Niet met water af en reinig het Niet onder stromend water. Er bestaat gevaar voor elektrische schok en het toestel zou beschadigd+kennen worden.

Houd het apparaat steeds schoon. WAARSCHUWING: Deze machine is ontworpen voor gebruik met het reinigingsmiddel dat wordt geleverd of aanbevolen door de fabrikant. Het gebruik van andere reinigingsmiddelen of chemische stoffen kan deeiligkeit van de machine aantasten.

Houd de beluchtingssleuf zuiver en vrij.
Reinig het apparaat met een zachte borstel of met een ie's vochtige doeK.
Is de spleetdop (11) verstopt, dan kunt u met de reinigingsnaald voor de spuitkop (14) het voorwerp uit de spuitkop verwij deren.
- Reinig af en toe het zeef element onder stromend water.

Onderhoud

De hagedrukreiniger is onderhoudsvrij.

Laat werkzaamheden, die nicht in\ deze handleiding beschreiben zich n,

door ons servicecenter doorvoeren. Maak uitsluitend gebruik van originele onderdelen.

Opslag

• Ledig de hagedrukreiniger volledig van water. Verwijder hiervoorde hagedrukaan-sluiting apparaatzijde (17) en verbreek schakel de hagedrukreiniger via de in-/uitschakelaar (3) maximaal 1 minuut lang in totdat er geen water meer aan de hagedrukaansluiting (9) vrijkomt. Schakel het apparaat UIT.
• Wikkel het netsnoer (7) rond de houder voor netsnoer (2).
• Sla de spreetdop (11) in de houder voor spreetdop (6).
• De hagedrukreiniger en het toebehoren worden door vorst vernietigd als het water Niet volledig verwijderd werk.
• Bewaar de hagedrukreiniger en het toebehoren in een vorstbestendige ruimte.
• Gebruik voor het transport of om het apparaat op te bergen uitsluitend het transporthandvat.
• Sla het apparaat enkel in staande positie op, zodate het gegen elke beschadiging beschermd is.

Afvalverwijdering/milieubescherming

Breng het apparaat, de toebehoren en de verpakking maar een geschikt recyclagepunt.

Apparaten horen nicht bij het huisvuil. Het symbol van de doorgekruiste vuilnisbak betekent dat dit product aan het einde van zich levensduur Niet met het huisvuil mag worden weggegooid.

Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur: Consumen toen wettelijk verplicht elektrische en elektronische apparatuur aan het eind van de levensduur op milieuvriendelijk wijze te recyclen. Op die manier worden milieuvriendelijk en grondstofbesparende recycling gewaarborgd.

Afhankelijk van de omzetting in nationaalrecht, hebt u de volgende möglichkheden:

• returnerenaar een verkooppunt,
• aan een officieel inzamelpunt inleveren,
• returneren waar de fabrikant/distribu-. teur.

Dit is nicht van toepassing op accessoires die bij oude apparaten zich gevoegd en hulpmiddelen zonder elektrische bestand-delen.

Garantie

Geachte cliente, gechte klant, U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop. Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijke rechten. Deze wettelijke rechten worden door once hierna beschreiben garantiie nicht beperkt.

Garantievoorwaarden

De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagebout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defecte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat

schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft.

Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue product terug. Met herstelling ofuitwisse-ling van het product begint er geen{nieuwe garantieperiode.

Garantieperiode en wettelijke kwaliteitsgarantie

De garantieperiode worden door de garantievergoeding Niet verlangd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden.

Omvang van de garantie

Het apparaat werk volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.

De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderhevige onderdelen beschouwd+kennen worden (b.v.Hogedrukslang)of op bescha-digingen aan breekbare onderdelen (b.v. schakelaars).

Deze garantie valt weg wonneer het product beschadigd, Niet oordeelkundig gebruikt ofiet onderhoden ward. Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden. Gebruidsdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt, dienen onvoorwaardelijk vermedente worden.

Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.

Afhandeling ingeval van garantie

Gelieve aan de volgende aanwijzingengevolg te gehen om een snelle behandel ing van uw verzoeke te garanderen:

Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 416222_2210) als bewijs van de aankoop maar te houden.

Gelieve het artikelnummer uit het typeplaatje.

• Indien er zich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U krijgt dan bijkomende informatie over de afhandeling van uw klacht.

• Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u francoaar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiijden, maakt u onvoorwaardelijkuitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoordat de verzending Niet ongefrankeerd, als volumegoed, per expresse of via een andere speciale verzendingswijzeplaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.

Reparatieservice

U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaraal latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij hunnen uitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.

Opgelet: Gelieve uw apparaat gereinigden met een aanwijzing op het defect waar ons servicefilaraal te zenden.

Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.

De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.

Service-Center

Service Nederland

Tel.: [phone]

E-Mail: [e-mail]

IAN 416222_2210

Service België

Tel.: [phone]

E-Mail: [e-mail]

IAN 416222_2210

Importeur

Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.

Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools.shop

Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 53).

Positie Omschrijving Bestelnr.

15 Hopedrukslang 91104126
14 Reinigingsnaald sproeier 91103736
13 Spuittpistol 91104125
12 Straalpijp 91096768
11 instelbare spleetdop 91096767
4 Wateraansluiting met zeefelement 91097408

Adapter voor externe apparaten 30300511

Foutmeldingen

Probleem Mogelijke oorzaak		Opsporing en verwijdering van fouten
Toestel loopt nicht	In-/uitschakelaar (3)uitgeschakeld	In-/uitschakelstand controlleren
	Beschadigde netaansluitleiding	Netaansluitleiding (7) op beschadigng controlleren.Eventueel de netaansluitleiding (7) door een geschoolde arbeidskracht latelyervangen
	Defecte spanningsvoeding	Controller de elektrische installment op overeenstemming met de gegevens op het typeplaatje
Apparaat levert geen water	Luchtbellen in de hagedru-kreiniger	Apparaat inschakelen en het spuitpi-stool (13) aanzetten.
		Apparaat ontluchten volgens punten 6 en 9.
Toestel heeft geen druk	Luchtblazen in hagedrukreiniger	Schakel het toestel zonder hagedrukslang in tot blaasvrij water aan de hagedrukaansluiting (9) maar buiten stroomt
	Leidingdrukdaling Controller	de watervoorzieening

Spis tresci

Vertaling van de originele CE-conformiteitsverklaring
Hiermede bevestigen wij dat de Hogedrukreiniger bouwserie PHD 110 E1 Serienummer 000001 - 055000
is overeenkomstig met de hierna volgende, van toepassing+zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstem- ming gebrachte normen en nationale normen en bepalingen toegepast:
EN 60335-1:2012+A11+A13+A1+A14+A2+A15 • EN 60335-2-79:2012 EN 62233:2008 EN IEC 55014-1:2021 • EN IEC 55014-2:2021 EN IEC 61000-3-2:2019+A1 • EN 61000-3-3:2013+A1+A2 • EN IEC 63000:2018
Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC bevestigd: Akoestisch niveau gegarandeerd: 97 dB gemeten: 95,1 dB Toegepaste conformiteitbeordelingsprocedure in overeenstemming met Annex V/ 2000/14/EC
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
C E Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, 16.02.2023 Germany	Christian Frank Documentatiegelastigde

• Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten

Reinigingsnaald sproeier
