HASZNÁLATI ÚTMUTATÓ PHD 110 E1 PARKSIDE

HU Az originál használati utasítás fordítása Oldal

Bevezető Gratulálunk az Ön által megvásárolt új berendezéshez. Ezzel egy kiváló minőségű termék mellett döntött. A jelen készülék minőségét a gyártás alatt ellenőrizték és alávetették egy végső ellenőrzésnek. Ezzel a készülék működőké- pessége biztosított. Nem zárható ki, hogy egyes esetekben a készüléken, vagy annak belsejében, ill. a tömlővezetékeken mara- dék víz vagy kenőanyag található. Ez nem utal sem hiányosságra, sem hibára, nem ad aggodalomra okot. A használati útmutató a termék ré- szét képezi. Fontos utasításokat tar- talmaz a biztonságra, a használat- ra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatás- sal. A terméket csak a leírtaknak megfele- lően és a megadott használati területen le- het alkalmazni. Őrizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot. Alkalmazási célok A nagynyomású tisztítóberendezést kizáró- lag magánháztartásokban alkalmazza:

• Gépek, járművek, építmények, szer- számok, homlokzatok, teraszok, kerti eszközök, stb. nagynyomású vízsugár- ral történő tisztításához.

• Eredeti tartozékelemekkel és pótalkatré- szekkel.

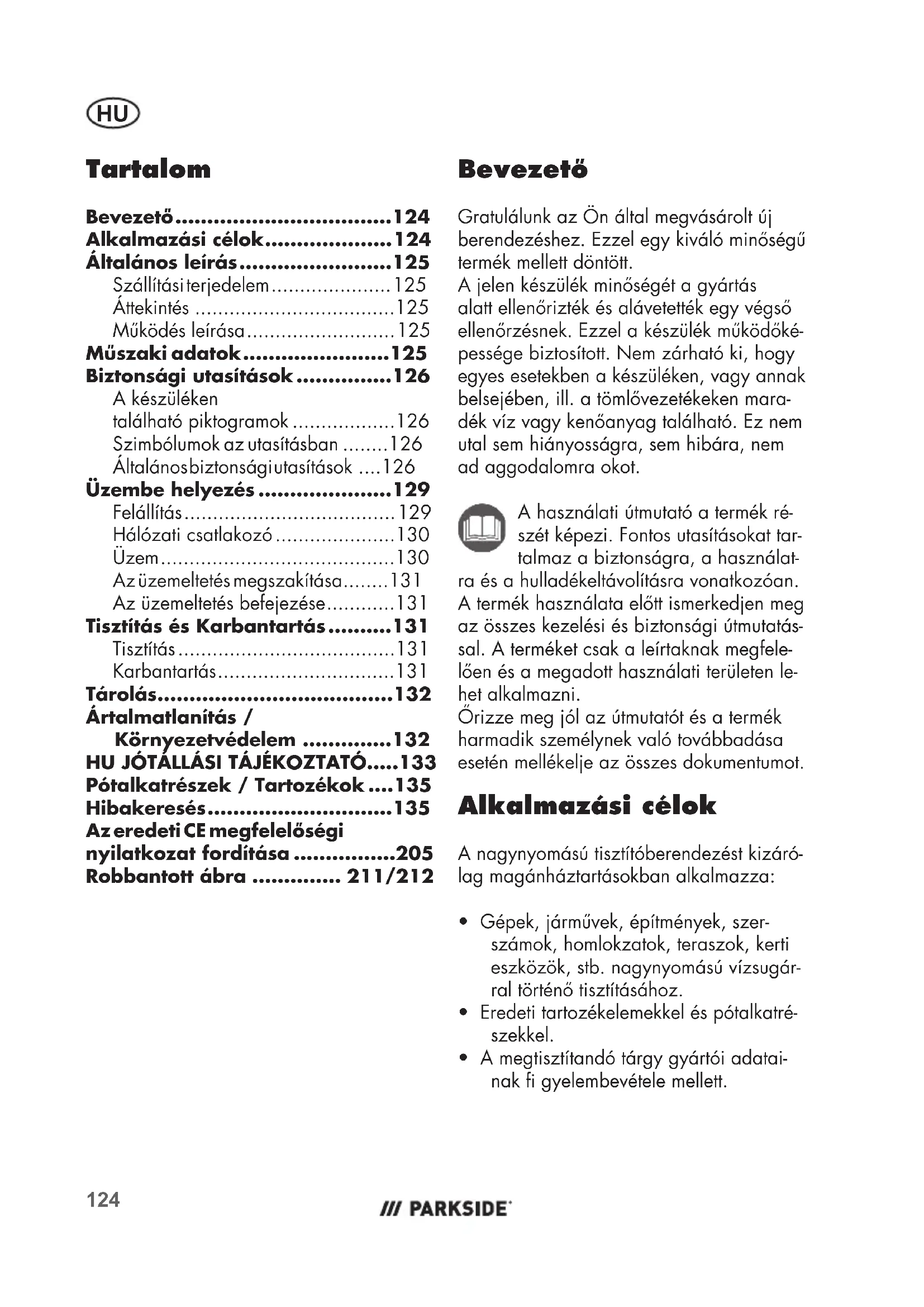

• A megtisztítandó tárgy gyártói adatai- nak gyelembevétele mellett. Tartalom Bevezető ..................................124 Alkalmazási célok .................... 124 Általános leírás ........................125 Szállítási terjedelem ..................... 125 Áttekintés ...................................125 Működés leírása .......................... 125 Műszaki adatok .......................125 Biztonsági utasítások ...............126 A készüléken található piktogramok ..................126 Szimbólumok az utasításban ........126 Általános biztonsági utasítások ....126 Üzembe helyezés .....................129 Felállítás ..................................... 129 Hálózati csatlakozó .....................130 Üzem .........................................130 Az üzemeltetés megszakítása ........131 Az üzemeltetés befejezése ............131 Tisztítás és Karbantartás ..........131 Tisztítás ......................................131 Karbantartás ...............................131 Tárolás .....................................132 Ártalmatlanítás / Környezetvédelem ..............132 HU JÓTÁLLÁSI TÁJÉKOZTATÓ.....133 Pótalkatrészek / Tartozékok ....135 Hibakeresés .............................135 Az eredeti CE megfelelőségi nyilatkozat fordítása ................205 Robbantott ábra .............. 211/212125

17 készülék-oldali nagynyomású csatlakozó 18 kireteszelő gomb 19 nagynyomású csatlakozó a pisztolyon 20 bekapcsoló kar 21 biztonsági retesz Működés leírása A nagynyomású tisztítóberendezés vízsu- gárral tisztít, választhatóan nagynyomású vagy alacsony nyomású területen. A kezelőelemek funkciójára vonatkozó tájé- koztatót a lenti ismertetésben találhatja. Ve- gye gyelembe a biztonsági tudnivalókat. Műszaki adatok Magasnyomású tisztító ..........................PHD 110 E1 Névleges bemeneti feszültség U ........230 V~(Váltakozó áram), 50 Hz Teljesítményfelvétel .................... 1300 W Hálózati csatlakozóvezeték hossza .... 5 m Súly ............................................ 4,3 kg Védelmi osztály ................................

Védelmi mód ...................................IPX5 Névleges nyomás/ Üzemi nyomás (p) .........7,4 MPa (74 bar) Max. Üzemi nyomás (p max) .................... 11 MPa (110 bar) beömlési nyomás (p in max) ...................0,8 MPa (8 bar) bemenő hőmérséklet (T in max) ....... 40 °C Szállítási mennyiség, víz (Q) .... 4,5 l/perc Max. szállítási mennyiség, víz (Q max) .............................. 6,0 l/perc Hangnyomásszint (L

=3 dB Hhangteljesítményszint (L

Általános leírás A legfontosabb funkcióele- mek ábráját a kihajtható oldalon találhatja. Szállítási terjedelem Csomagolja ki a készüléket és ellenőrizze a szállítási terjedelmet: - Nagynyomású tisztítóberendezés háló- zati csatlakozó vezetékkel - Szórópisztoly - nagynyomású tömlő - acélcső - beállítható felületi szórófúvóka - hálózati csatlakozóvezeték tartója - Fúvókatisztító tű - Vízcsatlakozó összekötőelem - Használati utasítás Áttekintés

1 szállítófogantyú 2 hálózati csatlakozóvezeték tartója 3 be-/kikapcsoló 4 vízcsatlakozó szűrőbetéttel 5 vízcsatlakozó összekötőelem 6 felületi szórófúvóka tartója 7 hálózati csatlakozóvezeték 8 acélcső tartója 9 nagynyomású csatlakozó a készüléken 10 szórópisztoly tartója 11 beállítható felületi szórófúvóka 12 acélcső 12a menetes csatlakozóba 13 szórópisztoly 14 fúvókatisztító tű 15 nagynyomású tömlő 16 pisztoly-oldali nagynyomású csatlakozó126

A zaj- és rezgésértékek az EN 60335-2-79:2012 szabvány szerint kerültek meghatározásra. Biztonsági utasítások Ez a szakasz a nagynyomású tisz- títóberendezéssel végzett munka során alkalmazandó alapvető biz- tonsági előírásokat kezeli. A készüléken található piktogramok Figyelem! A munka megkezdése előtt ismerkedjen meg jól az összes kezelési elemmel, különösen a működés és hatás elvével. Adott esetben kérdezzen meg egy szak- embert. Olvassa el és vegye gyelembe a készülékhez tartozó használati utasítást! Figyelem! A kábel károsodá- sa vagy elvágása esetén húz- za ki azonnal a csatlakozót az aljzatból. Készülék, amely nem alkal- mas az ivóvíz-ellátó berende- zésre történő csatlakoztatás- hoz. Védőcsoport (kettős szigetelés) A készüléket csak álló helyzetben mű- ködtesse. Soha ne működtesse fekvő helyzetben. A nagynyomású tisztítóberende zések szakszerűtlen haszná- lat esetén veszélyesek lehetnek. A sugár nem irányítható szemé lyekre, állatokra, aktív villa- mos felszerelésre vagy magára a készülékre. A hangteljesítmény-szint meg- adása L

dB-ban. Az elektromos készülékek nem tartoznak a háztartási hulladékok közé. Szimbólumok az utasításban Veszélyjelek a személyi sérülés vagy anyagi kár elhárítására vonat- kozó utasításokkal. Utasító jelzések az anyagi kár elhárítására vonatkozó utasításokkal. Tájékoztató jelzések, ame- lyek a szerszámgép optimá- lis kezeléséről informálnak. Általános biztonsági utasítások

• Gyerekek nem használhatják a készüléket.

• A készüléket csökkent zikai, érzékszervi vagy mentális ké- pességű vagy tapasztalattal, illetve tudással nem rendelke- ző személyek csak felügyelet mellett használhatják, vagy ha felvilágosították őket a készülék127

biztonságos használatáról és megértették az ebből eredő ve- szélyeket.

• A készüléket nem üzemeltethetik gyermekek vagy olyan szemé- lyek, akik nem ismerik annak használatát.

• A készüléket csak állva, egye- nes és stabil alapon használja.

• A szállítófogantyú kizárólag a készülék szállítására szolgál. A készülék mobil, de nem hordoz- ható működés közben.

• Biztonsága érdekében ajánlott védőszemüveg, biztonsági cipő és kesztyű, ill. amennyiben szükséges hallásvédő viselése.

• Üzem közben fellépő hiba vagy hiba esetén a készüléket azonnal ki kell kapcsolni és a hálózati dugót le kell választa- ni. Ezután forduljon a kezelési útmutató 135. oldalához a hiba lehetséges okaihoz vagy a Si kapcsolathoz Munkavégzés a készülékkel Vigyázat: Így kerülheti el a baleseteket és a sérüléseket: A nagynyomású tisztítóberende zések szakszerűtlen haszná- lat esetén veszélyesek lehetnek. A sugár nem irányítható szemé lyekre, állatokra, aktív villa- mos felszerelésre vagy magára a készülékre.

• Ne irányítsa a sugarat önmagá- ra vagy másokra azzal a céllal, hogy ruházatot vagy lábbeliket tisztítson vele. A visszafröccsenő víz vagy szennyeződés ellen megfelelő védőruházatot és védőszemüve- get kell viselni.

• A gyermekek járó készüléktől való távol tartása érdekében te- gyen megfelelő intézkedéseket.

• Ne használja a készüléket gyú- lékony folyadékok vagy gázok közelében. Az előírások gyel- men kívül hagyása esetén tűz- és robbanásveszély áll fenn.

• Ne szórjon gyúlékony folyadé- kot. Robbanásesély áll fenn.

• Amennyiben tisztítószerekkel kerülne érintkezésbe, öblítse le bő tiszta vízzel.

• A készülék tárolása száraz és gyermekek által el nem érhető helyen történjen.

• Győződjön meg róla, hogy a levegőbemenetek közelében nincsen kipufogógáz-kibocsá- tás. Vigyázat! Így kerülheti el a készülék károsodását és az abból esetleg eredő személyi sérüléseket:

• Ne dolgozzon sérült, nem tel- jes vagy a gyártó engedélye nélkül módosított készülékkel. Az üzembe helyezés előtt szak- emberrel meg kell vizsgáltatni, hogy a követelt villamos óvin- tézkedések megtétele megtör- tént-e.

• Ne használja a készüléket, ha a hálózati kábel, a vízellétás vagy egyéb olyan fontos elem, mint a nagynyomású tömlő vagy a szórópisztoly megrongá- lódott, ill. tömítetlen.128

• A dugaszolt elektromos kapcso- latokat nedvességtől óvni kell.

• A víz áradásának veszélye esetén a dugaszolt összekötteté- seket áradástól biztos területen kell elhelyezni.

• Ügyeljen arra, hogy a hálózati feszültség megegyezzen a tí- pustáblán megadott adatokkal.

• A hálózati bekötést csak ta- pasztalt villanyszerelő végezhe- ti el és az meg kell feleljen az IEC 60364--nek.

• A készüléket csak hibaáram- védőszerkezettel (RCD) felsze- relt dugaszoló aljzatra csatla- koztassa, melynek méretezési hibaárama nem magasabb, mint 30 mA; biztosíték legalább 13 amper.

• Ha a készülék csatlakozó veze- téke megsérül, a veszélyek elke- rülése érdekében a gyártó vagy vevőszolgálata, vagy hasonló- an szakképzett szakember által speciális csatlakozó vezetékre kell kicseréltetni.

• Ne használja a kábelt a dugó dugaszoló aljzatból történő kihúzásához. Óvja a kábelt hő- től, olajtól és éles peremektől.

• Soha ne hordozza vagy rögzítse a készüléket a kábelnél fogva.

• Csak olyan hosszabbító ká- beleket alkalmazzon, melyek fröccsenő víz ellen védettek és szabadban történő használatra alkalmasak. Használat előtt a kábeldobokat mindig teljesen tekerje le. Ellenőrizze a kábelt sérülések tekintetében.

• A készüléken végzett minden munka előtt, munkaszünetekben és a használat szüneteltetése

• Óvja a készüléket a fagytól és a szárazon járástól.

• Csak eredeti tartozékokat hasz- náljon és ne végezzen semmi- lyen módosítást a készüléken.

• A készüléket csak villamossági szakember nyithatja fel. Ha javítás szükséges, minden eset- ben forduljon szervizközpon- tunkhoz.

• A nagynypomású tömlők, sze- relvények és csatlakozások fontos szerepet játszanak a gépbiztonság tekintetében. Csak a gyártó által ajánlott nagynypomású tömlőket, sze- relvényeket és csatlakozásokat használja.

• Csak eredeti tartozékokat al- kalmazzon, és ne végezzen a készüléken átépítéseket.

• A készüléket csak erre felha- talmazott villamos szakember nyithatja fel. Javítások esetén mindig forduljon szerviz-köz- pontunkhoz. Elektromos biztonság: Vigyázat: Így kerülheti el az áramütés folytán bekövetke- ző baleseteket és a sérülése- ket:

• Hosszabbító vezeték alkalma- zása esetén a dugónak és a kapcsoló karmantyúnak vízálló- nak kell lennie. Az alkalmatlan hosszabbító vezetékek veszélyesek le- hetnek. Fennáll a személyi sérülések veszélye áramütés miatt.129

esetén húzza ki a dugót a du- gaszoló aljzatból.

• Húzza ki a hálózati csatlakozó- dugót a csatlakozóaljzatból a készüléken végzett minden mun- ka előtt, munkaszünetekben és ha nem használja a készüléket.

• Mindig kapcsolja ki a hálózati főkapcsolót, ha a gépet felügye- let nélkül hagyja.

• A hosszabbítókábelek kereszt- metszete nem lehet kisebb, mint 2 x 2,5 mm².

• A nem megfelelő hosszabbítókábelek veszélyesek lehetnek. Hosszabbítókábel használata esetén a hosszabbítókábelnek kültéri használatra alkalmasnak kell lennie, és a csatlakozásnak szá- raznak és a talaj felett kell len- nie. Javasoljuk, hogy használjon erre a célra kábeldobot, ami a csatlakozóaljzatot legalább 60 mm-re a talaj felett tartja.

• Áramütés elleni védelemként viseljen stabil lábbelit szigetelő talppal. Üzembe helyezés Az érvényes előírások szerint a nagynyomású tisztítóberendezés soha nem használható rendszerle- választó nélkül az ivóvízhálózaton. Az EN 12729 szerint BA típusú megfelelő rendszerleválasztót kell alkalmazni. A rendszerleválasztón átáramlott víz nem ihatóként kerül besorolásra. Rendszerelválasztó a szakkereskedő- nél kapható. Egy rendszerelválasztó (visszafolyásgátló) megakadályozza a víz és a tisztítószer visszaáramlását az ivóvízvezetékbe.

• A nagynyomású tisztítógépnek nincs vízszívó funkciója és csak a vízvezeté- ken keresztül működtethető.

• A vízellátáshoz használjon szaküzle- tekben kapható 1/2“ méretű, legalább 5 méter hosszú kerti tömlőt. Ne lépje túl a 30m hosszúságot. Felállítás

1. Vegye ki a fúvókatisztító tűt (14) a

használati útmutató hátsó oldaláról; ez az útmutatóhoz van rögzítve.

2. Csúsztassa a hálózati csatlakozóveze-

ték tartóját (2) a nagynyomású tisztító- gép oldalán lévő befogóra.

3. Csavarozza össze a készülék-oldali

nagynyomású csatlakozót (17) a ké- szüléken lévő nagynyomású csatlako- zóval (9).

4. Helyezze be a pisztoly-oldali nagynyo-

mású csatlakozót (16) a szórópiszto- lyon (13) lévő nagynyomású csatlako- zóba (19).

5. Csatlakoztassa a tápvezeték gyors-

csatlakozóját a vízcsatlakozó össze- kötőelemre (5) és a készüléken lévő szűrőbetétes vízcsatlakozóra (4).

6. Csatlakoztassa az acélcsövet (12) a

szórópisztolyra (13) behelyezéssel és becsavarással.

7. Csavarja a beállítható felületi

szórófúvókát (11) az acélcsövön (12) lévő menetes csatlakozóba (12a).

8. A felületi szórófúvóka eltávolításához

forgassa ki a felületi szórófúvókát (11) az acélcsövön lévő menetes csatlako- zóból (12a).130

A felületi szórófúvóka (11) fúvókacsúcsá- nak balra forgatásával növelhető a sugár szélessége. A fúvókacsúcs jobbra forgatá- sával csökkenthető a sugár szélessége. Hálózati csatlakozó Az Ön által vásárolt nagynyomású tisz- títóberendezés már rendelkezik hálózati csatlakozó dugóval. A készüléket csak egy 230 V ~ 50 Hz hibaáram-védőkapcsolós (FI-kapcsolós) védőérintős csatlakozóaljza- ton való használatra tervezték. A készüléket csak minden fenti pont gyelembe vétele után helyezze üzembe.

1. Biztosítsa, hogy a nagynyomású tisztí-

tóberendezés a be/kikapcsoló gomb- bal (3) ki legyen kapcsolva.

2. Dugja a hálózati dugót a dugaszoló

• Vegye gyelembe a rendszerelválasztó használatára vonatkozó előírásokat.

• Teljesen nyissa ki a vízcsapot. Ne üzemeltesse a nagynyomású tisztítóberendezést zárt vízcsappal. A szárazon járás a készülék káro- sodáshoz vezet. Vegye gyelembe a kilépő vízsugár visszalökő erejét. Gondoskodjon a stabil álló helyzetről és tartsa szorosan a szórópisztolyt (13). Sérülést okozhat önmagában vagy másokban.

• Kapcsolja be a nagynyomású tisztítót a BE/KI kapcsolóval (3). A nagynyomású tisztító rövid időre be- kapcsolódik, hogy nyomás jöjjön létre.

• Nyomja meg a szórópisztoly (3) bekapcsoló karját. A készülék be- kapcsolódik. A bekapcsoló kar elengedésével a készülék kikapcsol. A nagynyomás a rendszerben megmarad.

• A szórópisztoly (13) bekapcsoló karja (20) a biztonsági retesszel (21) lezárható. A bekapcsoló kar reteszelésével megakadályozható a készülék véletlen beindítása. A vízrendszer tömítetlensége esetén kapcsolja ki azonnal a berendezést a be-/kikapcso- ló gombbal (3) és húzza ki a berendezés hálózati vezeté- két a hálózatból. Elektromos ütés veszélye áll fenn! Végezze el újra a vízveze- tékek csatlakoztatását (I. „Üzembe helyezés/Felállí- tás“). Amennyiben még lenne levegő a készülékben, kérjük, a következők szerint járjon el: Az ellátóvezeték légtelenítése:

1. Távolítsa el a tápvezeték gyorscsatlako-

zóját a vízcsatlakozó összekötőelemről (5) és a szűrőbetétes vízcsatlakozóról (4).

2. Nyissa a vízcsapot, amíg buborékmen-

3. Zárja el a vízcsapot.131

4. Csatlakoztassa a tápvezeték gyors-

csatlakozóját a vízcsatlakozó össze- kötőelemre (5) és a készüléken lévő szűrőbetétes vízcsatlakozóra (4).

5. Nyissa ki teljesen a vízcsapot.

A készülék légtelenítése:

6. Kapcsolja be a be-/kikapcsoló gombot

(17), míg a nyomás fel nem épül.

7. Kapcsolja ki a be-/kikapcsoló gombot

8. Nyomja le a szórópisztoly (4) bekap-

csoló karját, míg a nyomás leépül.

9. Kérjük, ismételje meg néhányszor a

5.-tól 7. folyamatot, míg nincs már több levegő a készülékben. Az üzemeltetés megszakítása

• Engedje el a szórópisztoly (13) karját (20).

• Hosszabb munkaszünetek esetén kap- csolja ki a be/kikapcsoló gombot (3). Az üzemeltetés befejezése

1. Engedje el a szórópisztoly (13) bekap-

2. Kapcsolja ki a nagynyomású tisztítógé-

pet a be-/kikapcsolóval (3).

3. Zárja el a vízcsapot.

4. Nyomja meg a szórópisztoly (13)

bekapcsoló karját a rendszerben lévő nyomás megszüntetéséhez.

5. Húzza ki a hálózati csatlakozódugót.

6. Tekerje fel a hálózati csatlakozóveze-

téket (7) a hálózati csatlakozóvezeték tartójára.

7. Válassza le a nagynyomású tisztítógé-

pet a vízellátásról. Tisztítás és Karbantartás Minden készüléken végzett munka előtt húzza ki a hálózati csatlakozó dugót. Fennáll az áramütés veszé- lye vagy a mozgó alkotóelemek miatti sérülés veszélye. Tisztítás Ne spriccelje le a készüléket vízzel és ne tisztítsa folyó víz alatt. Fennáll az áramütés veszélye és a készülék károsodhat. Mindig tartsa tisztán a készüléket. FIGYELMEZTETÉS: Ezt a gépet a gyártó által szállított vagy aján- lott tisztítószerek használatához fejlesztették ki. Más tisztítószerek vagy vegyszerek használata befo- lyásolhatja a gép biztonságát.

• Tartsa a szellőzőnyílásokat tisztán és szabadon.

• Egy puha kefével vagy egy kendővel tisztítsa meg a készüléket.

• A felületi szórófúvóka (11) eltömődése esetén a fúvókatisztító tűvel (14) távolít- hatja el a fúvókában lévő idegen testet.

• Időnként tisztítsa meg a szűrőbetétet folyó víz alatt. Karbantartás A nagynyomású tisztítóberendezés nem igényel karbantartást. Valamennyi, jelen útmutató- ban nem ismertetett munkát csak szerviz-központunk hajthatja végre. Csak eredeti alkatrészeket használjon.132

• Ürítse ki teljesen a vizet a nagynyomá- sú tisztítógépből. Ehhez távolítsa el a készülék-oldali nagynyomású csatlakozót (17) és vá- lassza le a készüléket a vízellátásról. Kapcsolja be a nagynyomású tisztítót a BE/KI kapcsolóval (3) legfeljebb 1 percre, amíg nem távozik több víz a nagynyomású csatlakozón (9). Kapcsolja ki a készüléket.

• Tekerje fel a hálózati csatlakozóveze- téket (7) a hálózati csatlakozóvezeték tartójára (2).

• Tárolja a felületi szórófúvókát (11) a felületi szórófúvóka tartójában (6).

• A fagy megrongálja a nagynyomású tisztítóberendezést és a tartozékokat, ha nem ürítjük ki belőlük teljesen a vizet.

• A nagynyomású tisztítóberendezést és a tartozékokat tárolja fagymentes helyen.

• A készülék szállításához vagy elraká- sához kizárólag a szállítófogantyút használja.

• Kizárólag álló helyzetben tárolja a ké- szüléket, hogy védve legyen mindenféle sérüléstől. Ártalmatlanítás / Környezetvédelem Gondoskodjon a szerszámgép, a tartozék- részek és a csomagolás környezetbarát újra hasznosításáról. Elektromos gépek nem tartoznak a háztartási hulladékba. Az áthúzott kerekes szeméttároló szimbóluma azt jelzi, hogy ezt a terméket életciklusa végén nem szabad a szokásos háztartási hulladékkal ár- talmatlanítani. Az elektromos és elektronikus berende- zések hulladékairól szóló 2012/19/EU irányelv: A fogyasztókat jogszabály kötele- zi arra, hogy az elektromos és elektronikus berendezéseket élettartamuk végén eljuttas- sák környezetbarát újrahasznosításra. Ilyen módon környezetbarát és erőforrás-kímélő újrahasznosítás biztosítható. A nemzeti jogba való átültetéstől függően a következő lehetőségek állnak rendelke- zésére:

• visszaadás egy értékesítő helyen,

• leadás egy hivatalos gyűjtőhelyen,

• visszaküldés a gyártónak/forgalmazó- nak. Ez nem érinti a hulladékká vált készülékek tartozékait és elektromos alkatrészek nélkü- li segédeszközeit.HU HU JÓTÁLLÁSI TÁJÉKOZTATÓ A termék megnevezése: Magasnyomású tisztító Gyártási szám: IAN 416222_2210 A termék típusa: PHD 110 E1 A gyártó cégneve, címe, e-mail címe: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany E-Mail: [e-mail] Szerviz neve, címe, telefonszáma: Szerviz Magyarország Tel.: [phone] E-Mail: [e-mail] W+T Környezetvédelmi és Szolgáltató Kft. Dunapart also 138 2318 Szigetszentmárton Tel.: [phone] Az importáló/ forgalmazó neve és címe: Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzle-

tében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fo- gyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthe-

tő. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári zetésnél kapott jótállási jegyetés a vásárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén

a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű hasz-nálatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvé-nyesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervi- zekben.(A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalma- zónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseré- léshez fűződő érdeke alapos ok miatt megszűnt,árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkat- rész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát

bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba fel-fe- dezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény #érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön

nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, vala- mint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakítás-

ból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a for-galmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkat-részek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkama-

rák mellett működő békéltető testület eljárását is kezdeményezheti. A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthető- ségét nem érinti. Kijavítást ellenőrző szelvény: A jótállási igény bejelentésének időpontja: A hiba oka: Javításra átvétel időpontja: A hiba javításának módja: A fogyasztó részére történő visszaadás időpontja: A szerviz bélyegzője, kelt és aláírás: Kicserélést ellenőrző szelvény: A jótállási igény bejelentésének időpontja: Kicserélés időpontja: A cserélő bolt bélyegzője, kelt és aláírás:135

Pótalkatrészek / Tartozékok Pótalkatrészeket és tartozékokat az alábbi honlapon rendelhet: www.grizzlytools.shop Ha esetleg problémája akad a rendelési folyamattal kapcsolatosan, kérjük, használja a kapcsolatfelvételi űrlapot. További kérdések esetén forduljon a szervizközponthoz (lásd a(z) 134. oldalon). Poz. Megnevezés ................................................................. Cikk-sz 15 Nagynyomású tömlő .............................................................91104126 14 Fúvókatisztító tű ....................................................................91103736 13 Szórópisztoly ........................................................................91104125 12 Acélcső ................................................................................91096768 11 Beállítható felületi szórófúvóka ................................................ 91096767 4 Vízcsatlakozó szűrőbetéttel .....................................................91097408 Tisztítószer ...........................................................................30990010 Adapter más gyártók készülékeihez.........................................30300511 Hibakeresés Probléma Lehetséges ok Hibaelhárítás A készülék nem jár A be-/kikapcsoló (3) ki van kapcsolva A be/kikapcsoló állását ellenőrizzük Sérült a hálózati csat- lakozó (7) vezeték A hálózati csatlakozó (7) vvezetéket ellenőrizzük sérülés tekintetében. Adott esetben a hálózati csatlakozó (7) vvezetéket szakemberrel kicseréltetjük. Hibás feszültségel- látás Ellenőrizze a villamos berendezést a típus- táblán megadott adatokkal való egyező- ség tekintetében Tömítetlenségek a víz- rendszerben Levegőzsákok a nagynyomású tisztítóban. Kapcsolja be a készüléket és nyomja be a szórópisztolyt (13). Távolítsa el az eszközt az 6 - 9. Pont szerint. A készüléknek nincs nyomása Levegőbezáródások a nagynyomású tisztító- berendezésben Kapcsolja be a készüléket szórópisztoly- lyal és fúvóka nélkül, míg a víz buborék- mentesen nem lép A vezetéknyomás esése Ellenőrizze a vízellátástSI

Az eredeti CE megfelelőségi nyilatkozat fordítása Ezennel igazoljuk, hogy Magasnyomású tisztító a PHD 110 E1 típussorozatú Sorozatszám 000001 - 055000 évtől kezdve a következő vonatkozó EU irányelveknek felel meg a mindenkor érvényes megfogalmazásban: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 A megegyezés biztosítása érdekében a következő harmonizált szabványokat, valamint nemzeti szabványokat és rendelkezéseket alkalmaztuk: EN 60335-1:2012+A11+A13+A1+A14+A2+A15 • EN 60335-2-79:2012 EN 62233:2008

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1 • EN 61000-3-3:2013+A1+A2 • EN IEC 63000:2018 Ezenkívül a 2000/14/EC zajkibocsátásról szóló irányelv szerint igazoljuk: Hangteljesítményszint garantált: 97 dB mért 95,1 dB Alkalmazott konformitásértékelő eljárás a V / 2000/14/EC Jelen megfelelőségi nyilatkozat kiállításáért kizárólag a gyártó a felelős: Christian Frank Dokumentációs megbízott Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, 16.02.2023 Germany

A nyilatkozat fent ismertetett tárgya összhangban van az Európai Parlament és a Tanács 2011/65/EU (2011. június 8.) egyes veszélyes anyagok elektromos és elektronikus berende- zésekben való alkalmazásának korlátozásáról szóló irányelv előírásaival206 Prevod originalne izjave o skladnosti CE S tem potrjujemo,da Visokotlacni čistilec serije PHD 110 E1 Serijska številka 000001 - 055000 ustreza veljavnim verzijam zadevnih smernic Evropske unije: 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 Za zagotavljanje skladnosti so bile navedene sledeče usklajene norme, kot tudi nacio- nalne norme in določila: EN 60335-1:2012+A11+A13+A1+A14+A2+A15 • EN 60335-2-79:2012 EN 62233:2008
