HASZNÁLATI ÚTMUTATÓ IAN 78962 PARKSIDE

Az originál használati utasítás fordítása

CZ

SADA NA ČIŠTĚNÍ TRUBEK

Olvasás előtt kattintson az ábrát tartalmazó oldalra és végezetül ismerje meg a készülék mindegyik funkcióját.

SI

Gratulálunk az Ön által megvásárolt új berendezéshez.

Ezzel egy kiváló minőségű termék mellett döntött. A használati útmutató a termék részét képezi. Fontos utasításokat tartalmaz a biztonságra, a használatra és a hulladékeltávolításra vonatkozóan. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági útmutatással.

A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni.

Örizze meg jól az útmutatót és a termék harmadik személynek való továbbadása esetén mellékelje az összes dokumentumot.

Rendeltetés

A csötisztító készlet megszünteti a csövekben, ereszcsatornákban, lefolyókban és WC-kben lévő eldugulásokat.

A berendezést a Parkside PHD 100 A1, PHD 100 B2, PHD 150, PHD 150 A1, PHD 150 B2 Üzemi nyomás (Névleges nyomás) max. 110 bar.

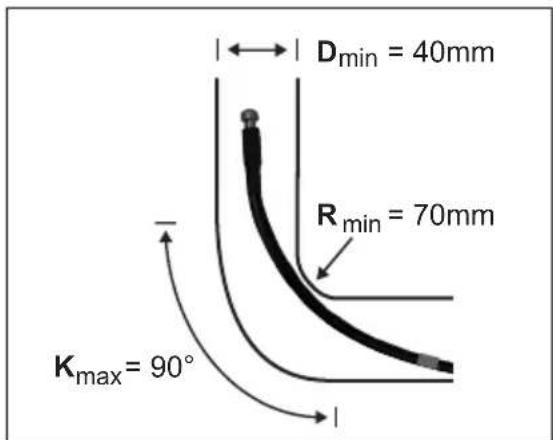

A berendezés a következő csövekhez alkalmas:

• hajlat K legfeljebb 90°;
• átmérő D legalább 40 mm;
• rádius R legalább 70 mm.

A berendezés nem alkalmas ipari haszná- latra.

A kezelő vagy felhasználó felelös a más személyeken vagy azok tulajdonán bekövetkezett balesetekért vagy károkért.

A gyártó nem vállal szavatosságot olyan károkért, amelyek az előírásoknak nem megfelelő használat vagy a szakszerűtlen kezelés okoz.

Müködésleírás

A csőtisztító készlet egy fúvókafejből és egy 15 m hosszú rugalmas tömlőből áll, amelyet egy nagynyomású tisztítóberendezésre lehet csatlakoztatni. A négy hátrafelé irányított nagynyomású sugárral a tömlőt előre mozgatják a csőben és a dugulást feloldják a vízsugárral.

Az ábrák az elülső lehajtható oldalon találhatók.

Áttekintés

1 csötisztító készlet 2 jelölő gyűrű

3 csötisztító tömlő
4 csatlakozó idom
5 fúvókafej
6 skála
7 piros biztonsági jelölés

8 nagynyomású tisztítóberendezés szórópisztoly (nincs benne a cso-magolásban)

Müszaki adatok

Nagynyomású tömlő:

Bemeneti hömérséklet ...... max. 60°C

hossz 15 m

A terméket csak a leírtaknak megfelelően és a megadott használati területen lehet alkalmazni:

Üzemi nyomás /Névleges nyomás ......max. 110 bar / 11 MPa max. nyomás ......max. 160 bar / 16 MPa Max. szállítási mennyiség, víz ..... 450 l/h

Müszaki és optikai változtatások a tovább-fejlesztés során előzetes értesítés nélkül lehetségesek. Ezért minden méret, utalás és ez a használati utasítás adatai jótállás nélkül értendők. A használati utasítás alapján támasztott jogigények tehát nem érvényesíthetők.

Biztonsági tudnivalók

Vegye figyelembe a nagynyomású tisztítóberendezés biztonsági utasításait is.

Így kerülheti el a baleseteket és a baleseteket:

A nagynyomású tisztítóberendezések a szakszerűtlen kezelés mellett veszélyesek lehetnek.

A sugarat tilos személyekre, állatokra, aktív elektromos felszerelésekre vagy magára a berendezésre irányítani.

- Ez az eszköz nem rendeltetett arra, hogy korlátozott fizikai, érzéki vagy szellemi képességekkel rendelkező, vagy tapasztalattal és/vagy tudással nem rendelkező személyek használják (beleértve a gyermekeket is), kivéve, ha a biztonságukért felelős személy felügyeli öket vagy utasításokat ad nekik az eszköz használatára vonatkozóan.

- A gyermekeket felügyelni kell annak biztosítása érdekében, hogy nem játszanak a készülékkel.

- A berendezés kezelése 16 év alatti személyek számára tilos.

- Munkavégzés közben visel- jen védőszemüveget a levált szennyeződésekkel szembeni védelem érdekében.

- A készüléket csak nyomásterhelést álló és szigetelt csöveknél és lefolyóknál lehet használni, hogy elkerüljék a rongálódásokat és sérüléseket.

- Soha ne hagyjon egy üzemkész berendezést figyelmen kívül a munkavégzés helyén.

- A nagynyomású tisztítóberendezést csak akkor kapcsolja be, ha a csőtisztító tömlő legalább a piros jelzésig egy megtisztítandó csőben található.

- Soha ne húzza ki a betolt tömlőt a nagynyomású tisztító üzemmódban a megtisztítandó csőből. A négy hátrafelé irányuló nagynyomású sugár sérüléseket okozhat.

- A maximális vízhőmérséklet nem lehet nagyobb, mint 60°C. Különben a tömlő megsérülhet.

Üzembe helyezés

B

1. Helyezze fel a csatlakozó idomot (4) a nagynyomású tisztítóberendezés Parkside szór-ópisztolyára (8). Forgassa azt el 90°-kal, míg az be nem reteszel (bajonettzár).

2. Szükség esetén csatlakoztassa a mellékelt adaptert (8) a szórópisztolyra, mielőtt a csötisztító tömlő csatlakozó idomát (4) felszerelné.

C

1. Tolja a csötisztító tömlőt (3) legalább a piros biztonsági jelzésig (7) a megtisztítandó csőbe.

Figyelem! A piros biztonsági jelzésnek a nagynyomású tisztítóberendezés bekapcsolása előtt a csőben kell lennie. Különben a nagynyomású sugár sérülést okozhat.

1. Kapcsolja be a nagynyomású tisz- títóberendezést és nyomja meg a szórópisztoly (E8) karját

2. Miközben a fúvókafej (5) magától előre halad a csőben, tolja kézzel utána a csótisztító tömlót (3).

3. A dugulások feloldásához nyom- ja meg egymás után többször a kart majd engedje azt fel újra.

4. A jelző gyűrűvel (2) meg tudja jelölni, mennyire haladt előre a csőben. A tömlöre nyomott skála (6) fehér 1 mm-es távolságai segítségével leolvasható, mennyire haladt előre.

Tisztítás/karbantartás/tárolás

• A berendezést egy nedves ronggyal ksidkeisztöregtőztítani.
• A berendezés nem igényel karbantar-tást.
• A berendezést egy fagymentes helyiségben kell tárolni.

Eltávolítás és környezetvédelem

Gondoskodjon a szerszámgép, a tartozék-részek és a csomagolás környezetbarát újra hasznosításáról.

Adja le a gépet egy hasznosító telepen. Kérdezze meg e felöl szervizközpontunkat.

Jótállási tájékoztató
A termék megnevezése:Nagynyomású tömlő	Gyártási szám:IAN 78962
	A termék azonosításra alkalmas részeinek meg-határozása:
A gyártó cégneve, címe és email címe:Grizzly Gartengeräte GmbH & Co. KGAm Gewerbepark 264823 Groß-UmstadtE-Mail: [e-mail]	A szerviz neve, címe és telefonszáma:Szerviz MagyarországTel.: 0640 102785E-Mail: [e-mail]+T Környezetvédelmi és Szolgáltató Kft.Dunapart also 1382318 SzigetszentmártonTel.: 0624 456 672
Az importáló és forgalmazó cégneve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6

1. A jótállási idő a Magyar Köztársaság területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év.
2. A jótállási igény a jótállási jeggyel érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyet (nyugtát).
3. A vásárlástól számított három napon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben.

A fogyasztó jótállási kifogásáról a forgalmazó (szerviz) jegyzőkönyvet köteles felvenni, amelyben rögzíteni kell a fogyasztó nevét, címét, a fogyasztási cikk (termék) megnevezését, vételárát, a vásárlás időpontját, a hiba bejelentésének időpontját, a hiba leírását, a fogyasztó által érvényesíteni kívánt igényt, a kifogás rendezésének módját.

Amennyiben a kifogás rendezésének módja a fogyasztó igényétől eltér, ennek indokolását a jegyzőkönyvben meg kell adni. A jegyzőkönyv másolatát a fogyasztónak át kell adni. Ha a kötelezett a fogyasztó igényének teljesíthetőségéről annak bejelentésekor nem tud nyilatkozni, álláspontjáról legkésőbb három munkanapon belül köteles értesíteni a fogyasztót.

A jótállás ideje alatt a fogyasztó kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. Ha a forgalmazó, vagy szerviz a termék kijavítását megfelelő határidőre nem vállalja, vagy nem végzi el, a fogyasztó a hibát a forgalmazó költségére kijavíthatja, vagy mással kijavíttathatja. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

1. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy födarabjának kicserélése, kijavítása esetén a kicserélt, vagy kijavított termékre, illetve alkatrészre újra kezdődik.

2. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

3. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésból, vagy bár-mely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világítótestek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthető ségét nem érinti.

A jótállási igény bejelentésének és javításra átvételi időpontja:	A hiba oka:
A fogyasztó részére történő visszaadás időpontja:	A hiba javításának módja:
A szerviz bélyegzője, kelt és aláírása: A javításra	tekintettel a jótállás új határideje:
