Produkttyp	Hochdruckreiniger
Marke	Parkside
Modell	IAN 78962
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	1800 W
Max. Druck	120 bar
Max. Durchflussmenge	480 l/h
Gewicht	6,2 kg
Abmessungen (L x B x H)	32 x 28 x 48 cm
Schlauchlänge	5 m
Netzkabellänge	3 m
Düsentypen	Verstellbar (0°-40°), Schaumdüse, Rotationsdüse
Reinigungssystem	Integrierter Reinigungsmitteltank (0,5 l) und Dosierventil
Schutzklasse	IPX5
Sicherheitsmerkmale	Automatische Abschaltung, Überhitzungsschutz, Druckentlastungsventil
Mitgeliefertes Zubehör	Hochdruckspritze, Lanze, Schaumsprüher, Bürste, Verlängerungslanze
Wartung	Filter regelmäßig reinigen, Ölstand prüfen, mit Frostschutzmittel winterfest machen
Ersatzteile verfügbar	Ja, über das Parkside Service-Center (Düsen, Schlauch, Pumpenteile)
Reparierbarkeit	Modulares Design; vom Benutzer austauschbare Teile: Düsen, Schlauch, Spritze
Zertifizierungen	CE, GS

Häufig gestellte Fragen - IAN 78962 PARKSIDE

Wie starte ich den Parkside Hochdruckreiniger IAN 78962?

Stellen Sie sicher, dass die Wasserzufuhr angeschlossen und eingeschaltet ist, und stecken Sie das Gerät in eine Steckdose. Drücken Sie den Ein-/Ausschalter und betätigen Sie den Abzug an der Spritze. Der Motor startet automatisch, wenn der Abzug gezogen wird.

Was soll ich tun, wenn der Hochdruckreiniger keinen Druck hat?

Überprüfen Sie, ob die Wasserzufuhr vollständig geöffnet und der Einlassfilter sauber ist. Stellen Sie außerdem sicher, dass die Düse nicht verstopft ist. Wenn das Problem weiterhin besteht, entlüften Sie die Pumpe, indem Sie einige Sekunden lang ohne Düse den Abzug betätigen.

Kann ich Bleichmittel oder andere Chemikalien mit diesem Hochdruckreiniger verwenden?

Verwenden Sie nur für Hochdruckreiniger entwickelte Reinigungsmittel. Verwenden Sie keine Bleichmittel, ätzenden oder brennbaren Chemikalien, da diese die Dichtungen beschädigen und Sicherheitsrisiken darstellen können. Das Parkside-Gerät verfügt über ein Reinigungsmittelsystem für zugelassene Reiniger.

Wie schließe ich den Reinigungsmitteltank an?

Befüllen Sie den integrierten Reinigungsmitteltank mit geeigneter Reinigungslösung. Stellen Sie das Dosierventil auf die gewünschte Konzentration ein. Verwenden Sie die Niederdruckdüse (Schaumdüse) zum Auftragen des Reinigungsmittels. Nicht mit Hochdruckdüsen verwenden.

Wie lagere ich den Hochdruckreiniger im Winter?

Lassen Sie das gesamte Wasser aus Pumpe, Schläuchen und Reinigungsmitteltank ab. Lassen Sie das Gerät einige Sekunden ohne Wasser laufen, um Restfeuchtigkeit zu entfernen. Fügen Sie der Pumpe Frostschutzmittel für Hochdruckreiniger hinzu, wenn die Temperaturen unter 0 °C fallen. Lagern Sie es an einem frostfreien Ort.

Warum schaltet sich der Hochdruckreiniger ständig aus?

Das Gerät könnte durch Dauerbetrieb überhitzen. Machen Sie eine Pause und lassen Sie es abkühlen. Überprüfen Sie auch, ob der Überhitzungsschutz ausgelöst wurde. Wenn dies häufig vorkommt, stellen Sie sicher, dass der Wasserfluss ausreichend und die Düse nicht verstopft ist.

Wie wechsle ich die Düse an der Spritze?

Schalten Sie das Gerät aus und lassen Sie den Druck ab, indem Sie den Abzug betätigen. Ziehen Sie die Schnellkupplungshülse an der Lanze zurück, entfernen Sie die aktuelle Düse und setzen Sie die neue Düse ein. Lassen Sie die Hülse los, um sie sicher zu verriegeln.

Kann ich einen Verlängerungsschlauch oder ein Verlängerungskabel verwenden?

Ja, aber verwenden Sie nur Hochdruckschlauchverlängerungen, die für den Druck des Geräts (120 bar) ausgelegt sind. Das Netzkabel kann mit einem geeigneten Außenverlängerungskabel (mind. 1,5 mm² Querschnitt) bis zu einer Gesamtlänge von 10 m verlängert werden.

Welche Wartung benötigt der Hochdruckreiniger?

Reinigen Sie regelmäßig den Einlassfilter und entfernen Sie Schmutz. Überprüfen Sie den Pumpenölstand (falls zutreffend) alle 50 Betriebsstunden. Nach jedem Gebrauch den Schlauch abnehmen und die Pumpe kurz laufen lassen, um Wasser zu entfernen. Überprüfen Sie die Schläuche auf Undichtigkeiten.

Wo kann ich Ersatzteile für den IAN 78962 kaufen?

Parkside-Ersatzteile sind über das Parkside Service-Center oder Online-Händler erhältlich. Übliche Teile sind Düsen, Hochdruckschlauch, Spritze und Pumpendichtungen. Geben Sie bei der Bestellung die IAN-Nummer (78962) an.

BEDIENUNGSANLEITUNG IAN 78962 PARKSIDE

Originalbetriebsanleitung

PL

ZESTAW DO CZYSZCZENIA RUR

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Grizzly Gartengeräte GmbH & CO KG, Am Gewerbepark 2, 64823 Groß-Umstadt

Servis Slovenija:

Tel.: [phone]

E-Mail: [e-mail]

(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)

Garancijski list

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.

Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Verwendung

Das Rohrreinigungsset befreit Rohre, Fallrohre, Abflüsse und Toiletten von Verstopfungen.

Das Gerät ist vorgesehen für den Einsatz mit den Hochdruckreinigern Parkside PHD 100 A1, PHD 100 B2, PHD 150, PHD 150 A1 und PHD 150 B2 mit einem Arbeitsdruck (Bemessungsdruck) von max. 110 bar.

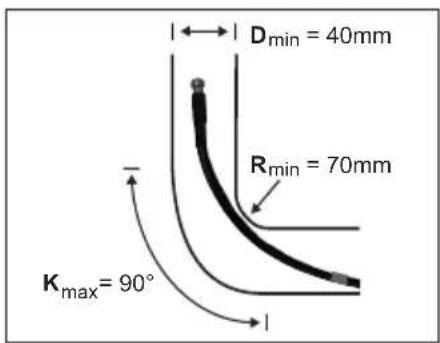

Das Gerät ist geeignet für folgende Rohre:

• Krümmung K höchstens 90°;
• Durchmesser D mindestens 40 mm;
• Radius R mindestens 70 mm.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Funktionsbeschreibung

Das Rohrreinigungsset besteht aus einem Düsenkopf und einem 15 m langen flexiblen Schlauch, der sich an einen Hochdruckreiniger anschließen lässt. Durch die vier nach hinten gerichteten Hochdruckstrahlen wird der Schlauch durch das Rohr bewegt und die Verstopfung mit dem Wasserstrahl gelöst.

Die Abbildungen finden Sie auf der Ausklappseite.

Übersicht

1 Rohrreinigungsset 2 Markierungsring
3 Rohrreinigungsschlauch
4 Anschluss-Stück
5 Düsenkopf
6 Skalierung
7 Rote Sicherheitsmarkierung

B 8 Spritzpistole Hochdruckreiniger (nicht im Lieferumfang enthalten)

Technische Daten

Rohrreinigungset:

Zulauftemperatur max. 60°C

Länge 15 m

Geeignet für Hochdruckreiniger mit folgenden Leistungsdaten:

Arbeitsdruck/Bemessungs- druck ....max. 110 bar / 11 MPa Zulässiger Druck ....max. 160 bar / 16 MPa Max. Fördermenge.... 450 l/h

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Beachten Sie auch die Sicherheits- hinweise Ihres Hochdruckreinigers.

So vermeiden Sie Unfälle und Verletzungen:

Hochdruckreiniger können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit

zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht gestattet.

- Tragen Sie beim Arbeiten eine Schutzbrille als Schutz gegen gelösten Schmutz.

- Verwenden Sie das Gerät nur bei druckbelastbaren und dichten Rohren und Abflüssen, um Beschädigungen und Verletzungen zu vermeiden.

- Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.

- Schalten Sie den Hochdruckreiniger erst ein, wenn sich der Rohrreinigungsschlauch mindestens bis zur roten Markierung im zu reinigenden Rohr befindet.

Ziehen Sie niemals den eingeschobenen Schlauch im Hochdruckbetrieb vollständig aus dem zu reinigenden Rohr heraus. Sie könnten von den vier nach hinten gerichteten Hochdruckstrahlen verletzt werden.

• Die maximale Wassertemperatur darf 60°C nicht überschreiten. Der Schlauch könnte beschädigt werden.

Inbetriebnahme / Bedienung

1. Stecken Sie das Anschluss-Stück (4) auf die Spritzpistole (8) des Parkside Hochdruckreinigers auf. Drehen Sie das Anschluss-Stück um 90° bis zum Einrasten (Bajonettverschluss).

1. Schieben Sie den Rohreinigungsschlauch (3) mindestens

bis zur roten Sicherheitsmarkierung (7) in das zu reinigende Rohr.

Achtung! Die rote Sicherheitsmarkierung muss sich vor Einschalten des Hochdruckreinigers im Rohr befinden. Sie könnten von dem Hochdruckstrahl verletzt werden.

1. Schalten Sie den Hochdruckreiniger ein und drücken Sie den Hebel der Spritzpistole (8).

2. Während sich der Düsenkopf (5) selbständig durch das Rohr bewegt, führen Sie von Hand den Rohrreinigungsschlauch (3) nach.

3. Um Verstopfungen zu lösen, drücken Sie mehrmals hinterein- ander den Hebel und lassen Sie ihn wieder los.

4. Mit dem Markierungsring (2) können Sie das Fortkommen im Rohr markieren. Anhand der weißen im Abstand von 1 m auf den Schlauch gedruckten Skalierung (6) können Sie das Fortkommen ablesen.

Reinigung/Wartung/La- gerung

• Reinigen Sie das Gerät mit einem feuchten Tuch.
  • Das Gerät ist wartungsfrei.
• Bewahren Sie das Gerät in einem frost-sicheren Raum auf.

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geben Sie das Gerät an einer Verwertungsstelle ab.

Fragen Sie hierzu unser Service-Center.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Filter oder Aufsätze) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter, Akkus oder die aus Glas gefertigt sind).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
