Producttype	Laserafstandsmeter
Merk	Laserliner
Model	LaserRangeMaster i5
Afmetingen (L x H x D)	50 x 122 x 27 mm
Gewicht (inclusief batterijen)	140 g
Voeding	2 batterijen LR6 (AA) 1,5 V
Typische nauwkeurigheid	± 1,5 mm (tot 10 m)
Meetbereik (binnen)	0,05 m - 50 m
Lasergolflengte	635 nm
Lasersklasse	2 (< 1 mW)
Automatische uitschakeling	Laser: 30 s, Apparaat: 3 min
Gebruiksomstandigheden	-10 °C tot 40 °C, 20-85 % RV, max 2000 m
Opslagomstandigheden	-20 °C tot 70 °C, max 80 % RV
Belangrijkste functies	Lengtemeting, oppervlaktemeting, volumemeting, continue meting min/max, hoekfunctie 1/2/3, digitale waterpas, kalibratie van de hellingssensor, geheugen 50 posities
Meeteenheden	meters, inches, voeten
Meetreferentie	Voor / Rand van de behuizing
Reiniging	Zachte, licht vochtige doek, geen chemicaliën
Onderhoud	Verwijder batterijen voor langdurige opslag; droog bewaren
Kalibratie	Aanbevolen elke 1 tot 2 jaar (neem contact op met de klantenservice)
Belangrijkste foutcodes	Err10 (batterijen zwak), Err14 (berekening), Err15 (buiten bereik), Err16 (zwak signaal), Err18 (kalibratie helling)
Veiligheid	Laser klasse 2, niet in de straal kijken en geen optische instrumenten gebruiken
Repareerbaarheid	Neem contact op met de klantenservice van UMAREX-LASERLINER

Veelgestelde vragen - LaserRangeMaster i5 Laserliner

Hoe meet ik een afstand met de LaserRangeMaster i5?

Schakel het apparaat in met de AAN/meten-knop. Richt de laser op het doel en druk nogmaals op de knop om de meting uit te voeren. Het resultaat verschijnt op het scherm.

Hoe wijzig ik de meeteenheid?

Druk op de Eenheid wijzigen-knop om te schakelen tussen meters (m), inches (inch) en voeten (ft). De geselecteerde eenheid wordt op het scherm weergegeven.

Wat betekent foutcode Err15?

De code Err15 geeft aan dat de meting buiten het meetbereik (0,05 m tot 50 m) valt. Ga dichter bij het doel staan of gebruik het apparaat binnen de opgegeven grenzen.

Hoe kalibreer ik de hellingssensor?

Selecteer de functie Kalibratie hellingssensor via het toetsenbord. Volg de instructies op het scherm: plaats het apparaat op een vlak en stabiel oppervlak en bevestig de kalibratie.

Wat is de nauwkeurigheid van het apparaat?

De typische nauwkeurigheid is ± 1,5 mm tot 10 m op een goed reflecterend oppervlak. Daarboven of in minder gunstige omstandigheden kan de afwijking oplopen tot ± 0,2 mm/m.

Hoe gebruik ik de continue meetfunctie?

Selecteer de modus Continue meting min./max. met de functietoets. Het apparaat geeft in realtime de huidige waarde, de minimumwaarde (min.) en de maximumwaarde (max.) weer. Druk op de meetknop om te stoppen.

Hoe vervang ik de batterijen?

Open het batterijvak, plaats 2 batterijen LR6 (AA) 1,5 V met de juiste polariteit. Gebruik alkalinebatterijen. Verwijder de batterijen voor langdurige opslag.

Kan ik dit apparaat buitenshuis gebruiken?

Ja, maar gebruik buitenshuis is beperkt. Vermijd fel zonlicht, regen, mist of sneeuw die metingen kunnen verstoren. Het meetbereik is beperkt tot maximaal 5000 lux.

Hoe reinig ik het apparaat?

Gebruik een zachte, licht vochtige doek. Gebruik geen reinigingsmiddelen, oplosmiddelen of water dat in de behuizing kan dringen. Wrijf voorzichtig over het scherm en de behuizing.

Wat te doen bij fout Err18?

Err18 wijst op een kalibratiefout van de hellingssensor. Herhaal de kalibratieprocedure volgens de instructies op het scherm. Als de fout aanhoudt, neem dan contact op met de klantenservice van UMAREX-LASERLINER.

GEBRUIKSAANWIJZING LaserRangeMaster i5 Laserliner

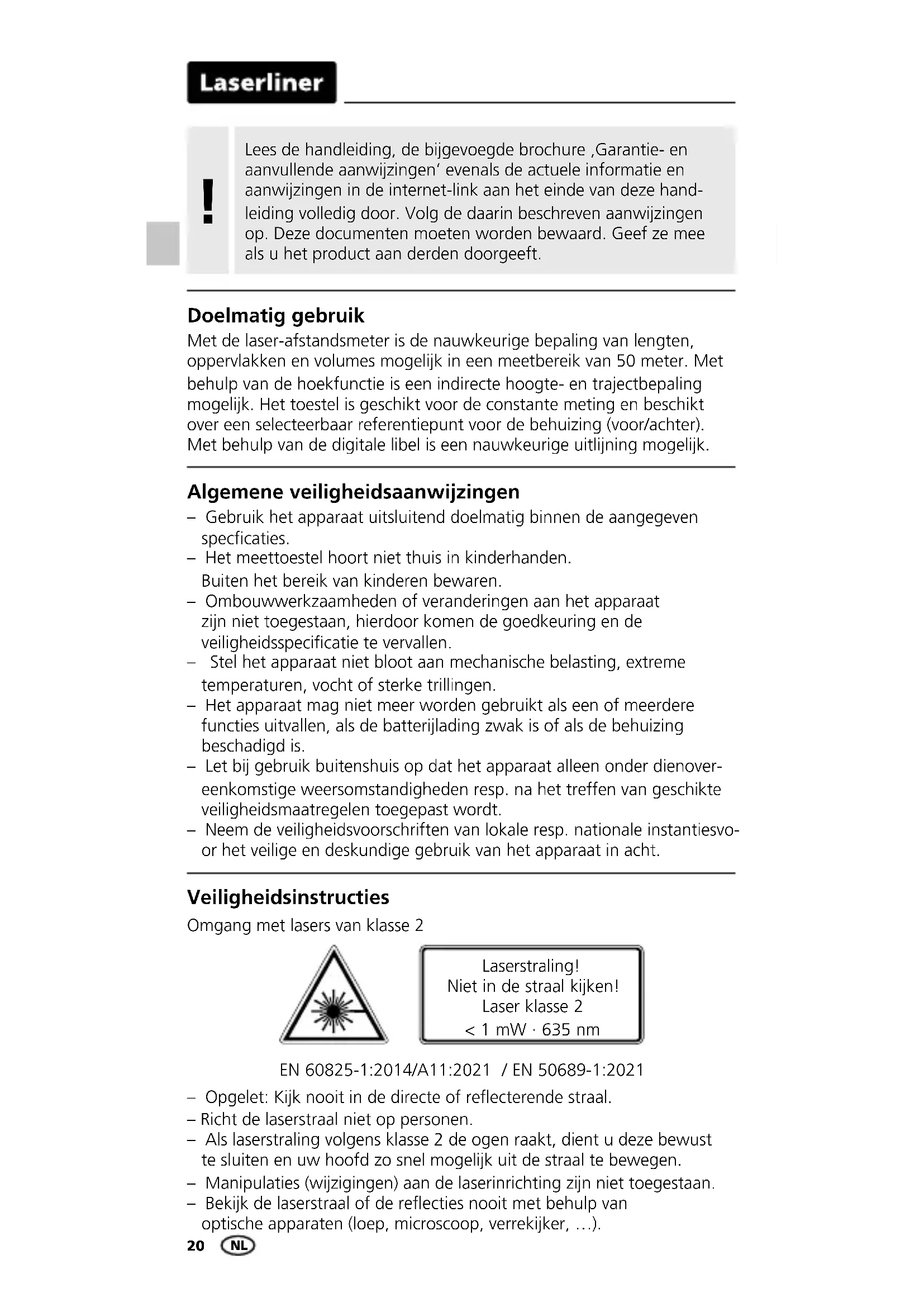

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waarin beschreiben aanwijzingen op. Deze documenten要去en worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Met de laser-afstandsmeter is de nauwkeurige beping van lengten, oppervlakken en volumes möglichk in een meetbereik van 50 meter. Met behulp van de hoekfunctie is een indirecte hoogte- en trajectbeping möglichk. Het toestel is geschikt voor de constante meting en beschikt over een selecteerbaar referentiepunt voor de behuizing (voor/achter). Met behulp van de digitale libel is een nauwkeurige uitlijning möglichk.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaatuitsluitend doelmatig binnen de aangegeven specificaties.
• Het meettoestel hoor niethuis in kinderhanden.
  Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zich Niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te verrallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag nicht meer worden gebruikt als een of meerdere functies uittallen, als de batterijlading zwak is of als de behuizing beschadigd is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschekte veiligheidsmaatregelen toegepast worden.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het verilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van classe 2

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichk UIT de straal te bewegen.
• Manipulaties (wijzigingen) aan de laserinrichting zichn Niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatif worden beinvloed.

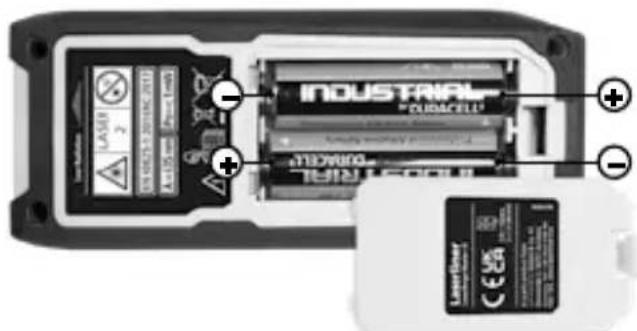

Batterijplaatsen

Open het batterijvakje en plaats de batterijen (2 x 1,5V LR6 (AA)) overeenkomstig de installmente symbolen. Let waar bij op de juiste polariteit.

TOETSENBORD:

1.AAN/meten
2. Wissen van de staatmeetwaarden / UIT
3. Meetniveau (referentie)
achter / voor /
eenheid m / inch / ft
4. Lengte / constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3 / digitale libel / kalibratie van de tilt-sensor / geheugen

Laserliner

a

DISPLAY:

a Weergave functiekeuze
b Meetniveau (referentie) awhile / voor
c Weergave constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3
d Constante min/max-meting
e Meetwaarden /meetresultaten / storing / service vereist
f Neigingshoek apparatus
g Batterijsymbool
h Tussenwaarden / min-/max-waarde
i Eenheid m / inch / ft
j Lengtemeting
k Constante min/max-meting
I Oppervaktemeting
m Volumemeting
n Hoekfunctie 1
Hoekfunctie 2
p Hoekfunctie 3
q Digitale libel
Kalibratie van de tilt-sensor
s Geheugen

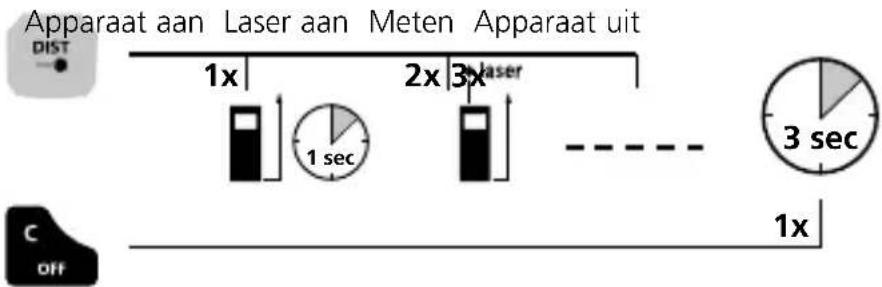

Inschakelen, meten en uitschakelen:

Meeteenheid omschakelen:

m / inch / ft

Wissen van de)[-] ^1

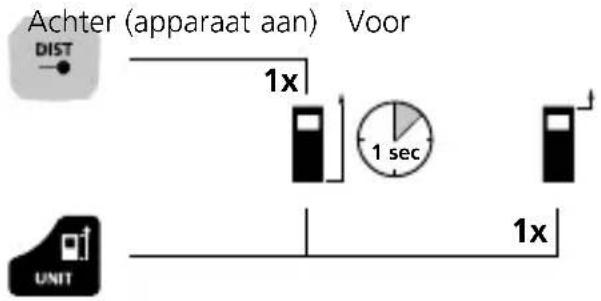

Shift af maleplan (reference):

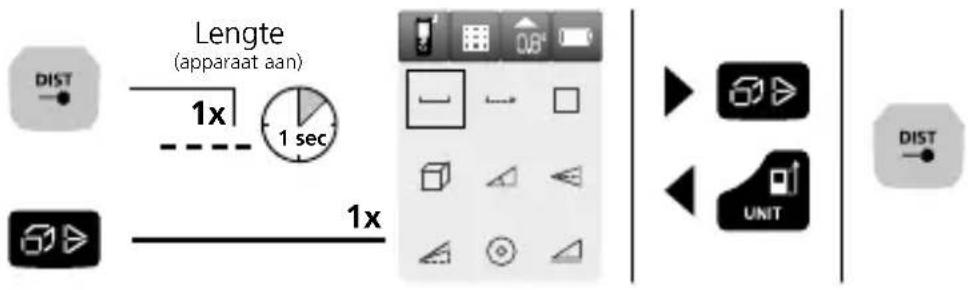

Functie omschakelen:

Lengte / constante min/max-meting / oppervlak / volume / hoekfunctie 1 + 2 + 3 / digitale libel / kalibratie van de tilt-sensor / geheugen

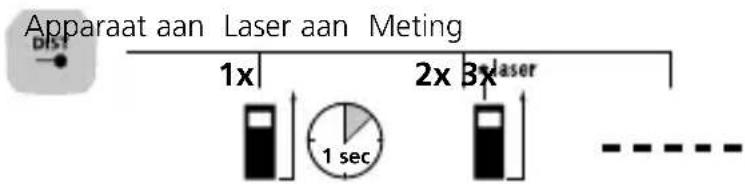

Lengtemeting:

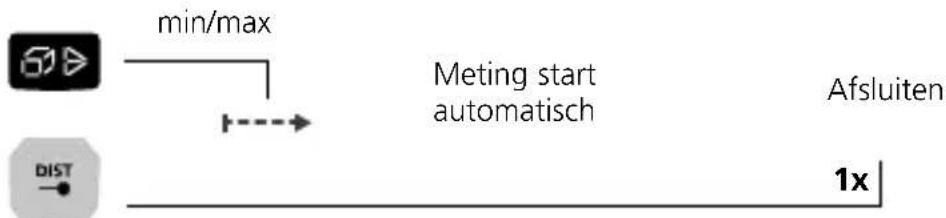

Constante min/max-meting:

Het LC-display geeft de grootste waarde (max.), dekleinste waarde (min.) en de actuèle waarde aan.

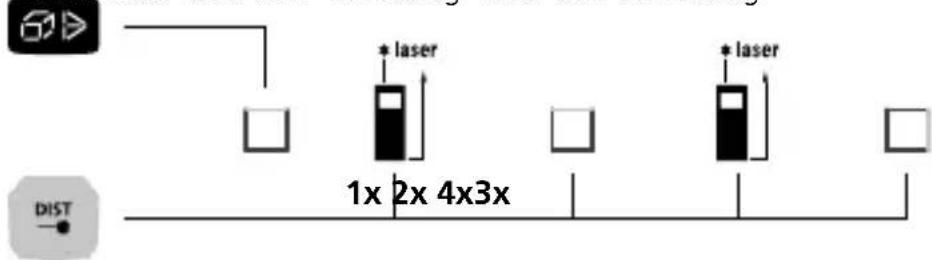

Oppervlaktemeting:

Oppervlak Laser aan 1e meting Laser aan 2e meting

Laserliner

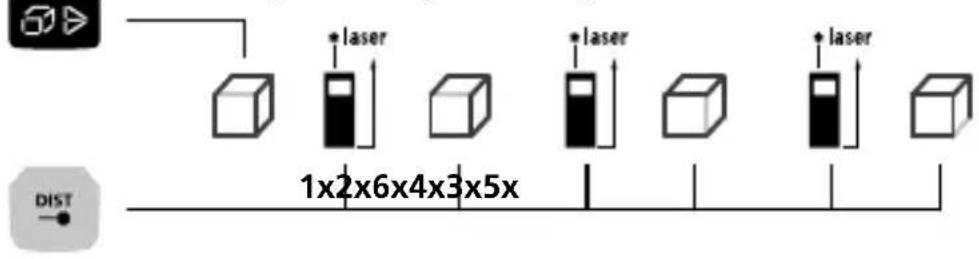

Volumemeting:

Volume 1e meting 2e meting 3e meting

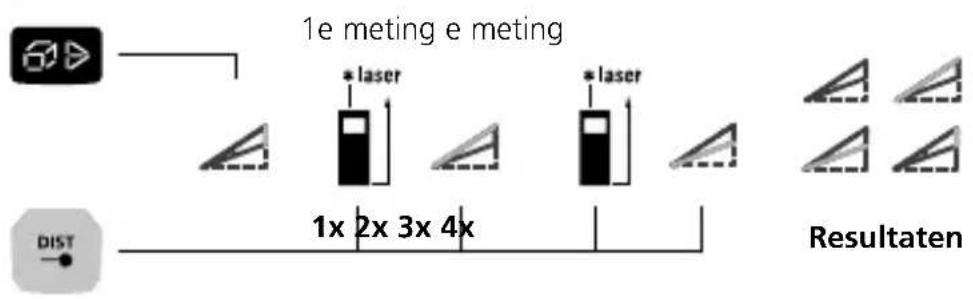

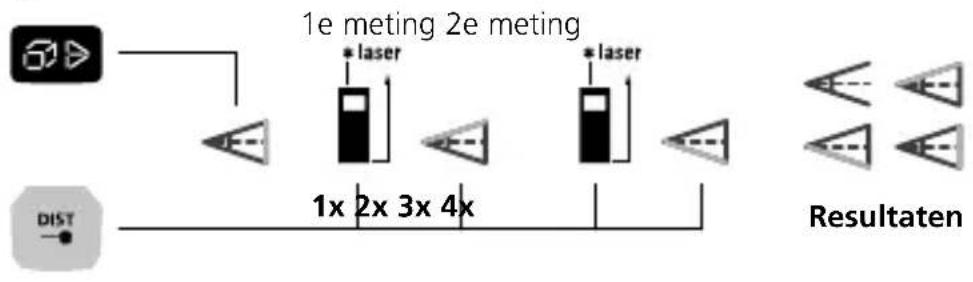

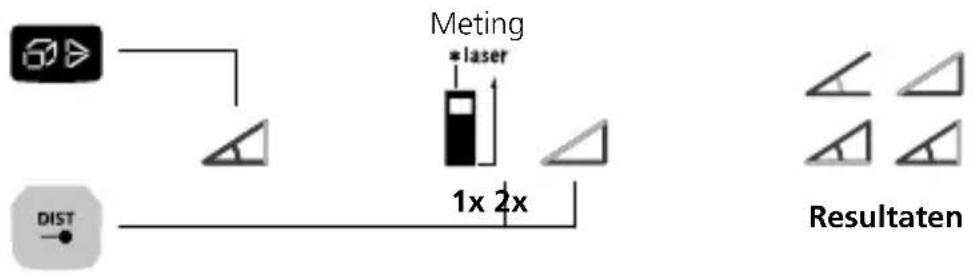

Hoekfunctie 1 / 2 / 3:

Het meetresultaat wordt bepaald door de 360^ -neigingssensor.

De weiterzemde van het apparaat is bedoeld als referentievlak voor de meting van hoeken.

1:

2:

3:

Digitale libel:

De digitale libel is bedoeld voor de horizontale uitlijning van het meettoestel.

Kalibratie van de tilt-sensor:

Volg de instructies op het display op om de neigingssensor (tilt) te kalibreren.

Geheugenfunctie:

Het toestel beschikt over 50 geheugenplaatsen.

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten worden.
  De laserstraal mag Niet door voorwerpen onderbroken worden.
• Bij de meting compenseert het apparaat verschillende ruimtete temperaturen. Houd waarom rekening met een korte aanpassingstijd bijplaatsveranderingen met groe temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling nicht worden gebruikt.
• Bij metingen in de openlucht konnen regen, mist en sneeuw de meetresultaten beinvloeden resp. verversen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijkingeer dan 3 mm bedragen.
• Tapiijten, kussens of gordijnen reflecteren de laser nicht optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) können de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatischuit.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Laserliner

Foutcode:

Err10: Batterij is bijna leeg
Err11: Foutijdens de gegevensoverdracht
Err14: Berekeningsfout
Err15: Buiten het meetbereik
Err16: Ontvangen signal te zwak
Err18: Kalibratiefout tilt-sensor

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontrolerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2aar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische geevens (Technische veranderingen voorbehonden. 24W07)

Nauwkeurigheid (karakteristiek)*	± 1,5 mm
Meetbereik binnen** 0,05 m	- 50 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689-1:2021)
Lasergolfänge 635 nm
Automatische uitschakeling 30 sec. laser / 3 min. apparatusat
Stroomverzorgung 2 x 1,5V LR6 (AA)
Werkomstandigheden	-10°C ... 40°C, luchtvochtigkeit max. 20 ... 85% rH, nicht-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigkeit max. 80% rH
Afmetingen (B x H x D) 50 x	22 x 27 mm
Gewicht 140 g (incl. batterijen)

• tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ontunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 2 mm/m groter worden.

** bij max. 5000 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparatusat dat op een milieuvriendelijk manier要去 worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumen zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering worden geretourneerd. Als je vragen heb't over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeenteaar dienovereenkomstige inzamelpunten en neem de van toepassing+zijnde afvoer- en veiligheidsinstrumentes op de inzamelpunten in acht.

Verdere verilgheids- en aanvullende instructies onder:
