Produkttype	Laserafstandsmåler
Mærke	Laserliner
Model	LaserRangeMaster i5
Mål (L x H x D)	50 x 122 x 27 mm
Vægt (med batterier)	140 g
Strømforsyning	2 batterier LR6 (AA) 1,5 V
Typisk nøjagtighed	± 1,5 mm (op til 10 m)
Måleområde (indendørs)	0,05 m - 50 m
Laserbølgelængde	635 nm
Laserklasse	2 (< 1 mW)
Automatisk slukning	Laser: 30 sek., Apparat: 3 min.
Driftsbetingelser	-10 °C til 40 °C, 20 - 85 % RF, maks. 2 000 m
Opbevaringsbetingelser	-20 °C til 70 °C, maks. 80 % RF
Hovedfunktioner	Længde-, areal- og volumenmåling, kontinuerlig måling min/maks, vinkelfunktion 1/2/3, digitalt vaterpas, kalibrering af hældningssensor, hukommelse 50 pladser
Måleenheder	meter, tommer, fod
Målereference	Forside / Kant af kabinet
Rengøring	Blød klud let fugtig, uden kemikalier
Vedligeholdelse	Fjern batterierne før længere tids opbevaring; opbevares tørt
Kalibrering	Anbefales hvert 1-2 år (kontakt kundeservice)
Vigtigste fejlkoder	Err10 (svage batterier), Err14 (beregning), Err15 (uden for rækkevidde), Err16 (svagt signal), Err18 (kalibrering af hældning)
Sikkerhed	Laser klasse 2, kig ikke ind i strålen og brug ikke optik
Reparationsmuligheder	Kontakt UMAREX-LASERLINER kundeservice

Ofte stillede spørgsmål - LaserRangeMaster i5 Laserliner

Hvordan måler jeg en afstand med LaserRangeMaster i5?

Tænd for enheden ved hjælp af tasten TÆND/mål. Sigte mod målet med laseren og tryk igen på knappen for at udføre målingen. Resultatet vises på displayet.

Hvordan skifter jeg måleenhed?

Tryk på tasten Skift enhed for at skifte mellem meter (m), tommer (inch) og fod (ft). Den valgte enhed vises på displayet.

Hvad betyder fejlkode Err15?

Koden Err15 angiver, at målingen er uden for måleområdet (0,05 m til 50 m). Kom tættere på målet, eller brug enheden inden for de specificerede grænser.

Hvordan kalibrerer jeg hældningssensoren?

Vælg funktionen Kalibrering af hældningssensor via tastaturet. Følg instruktionerne på skærmen: Placer enheden på en plan og stabil overflade, og bekræft kalibreringen.

Hvad er enhedens nøjagtighed?

Den typiske nøjagtighed er ± 1,5 mm op til 10 m på en godt reflekterende overflade. Over denne afstand eller under mindre gunstige forhold kan afvigelsen være op til ± 0,2 mm/m.

Hvordan bruger jeg kontinuerlig måling?

Vælg tilstanden Kontinuerlig måling min./maks. ved hjælp af funktionstasten. Enheden viser i realtid den aktuelle værdi, minimumsværdien (min.) og maksimumværdien (max.). Tryk på måleknappen for at stoppe.

Hvordan udskifter jeg batterierne?

Åbn batterirummet, indsæt 2 batterier LR6 (AA) 1,5 V med korrekt polaritet. Brug alkaliske batterier. Fjern batterierne før længere tids opbevaring.

Kan jeg bruge denne enhed udendørs?

Ja, men udendørs brug er begrænset. Undgå kraftigt sollys, regn, tåge eller sne, som kan forvrænge målingerne. Måleområdet er begrænset til 5000 lux maks.

Hvordan rengør jeg enheden?

Brug en blød, let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller vand, der kan trænge ind i kabinettet. Tør forsigtigt skærmen og kabinettet af.

Hvad gør jeg ved fejl Err18?

Err18 svarer til en kalibreringsfejl i hældningssensoren. Gentag kalibreringsproceduren efter instruktionerne på skærmen. Hvis fejlen fortsætter, kontakt UMAREX-LASERLINER kundeservice.

BRUGSANVISNING LaserRangeMaster i5 Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplyninger og henvisninger på internet-linket i slutting af dette vejledning fuldstandigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, nag Produktet videregives.

Tilsigtet anvendelse

Laserafstandsmåleren gør det muligt at beregne længder, arealer og volumener i et mæleområde op til 50 meter. Ved hjælp af vinkelfunktionen kan der beregnes indirekte højder og længder. Apparatet er egnet til kontinuereglig måling og har et indstilleligt referencepunkt (foran/bag på huset). Med den digitale libelle kan der foretages en nøjagtig justering.

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Måleapparatet违法犯罪 Skal opbevares utilgängeligt for børn.
• Ombygning aller ændring af apparatet er/DDt og vil medfore, at godkendelsen og sikkerhedsspecifikationerne bortf Calder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget hjoe temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendesmere, hvis en ellere Funktioner svigter, ellere hvis batteriladningen er svag somt ved beskadigelse af huset.
• Ved brug udendørs ma apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

• Pas pä: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette lasersträlen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommenbevidst lukke øjnene og straks fjerne hovedet fra stralen.
• Manipulation (ændring) af laserenheden er/DDt.
• Laserstrålen eller dens refleksioner ma aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og graanseværderne for elektromagnetisk kompatibilitet jht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestrictioner, f.eks. på hospitaler, i fly ell er i naerheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i naerheden af hove spændinger eller under hove elektromagnetiske veksfelter kan mæleapparatets nogagtighed blive påvirket.

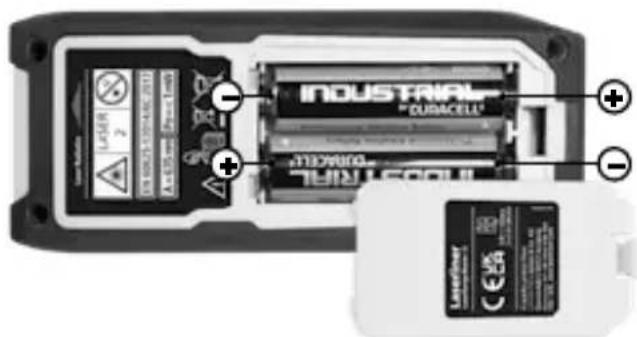

Isætning af batterier

Abn batterihuset og laeg batterierne (2 x 1,5V LR6 (AA)) i. Vær opmaerksom pa de angivne poler.

TASTATUR:

1. TEND/maling
2. Sletting af sidste måleværdier / SLUK
3. Maleplan (reference)
   bag / foran /
   enhed m / inch / ft
4. Laengde / min/max-kontinuerlig måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse

Laserliner

a

b- 0.8 -g

c- 0.000m

max 0.000m -h

d-min 0.000m

0.000m³-i

DISPLAY:

a Visning Funktionals
b Maleplan (reference) bag / foran
c Visning min/max-kontinuereg maling/flade/rumfang/vinkelfunktion 1 + 2 + 3
d Min/max-kontinuerlig måling
e Måleværdier / måleresultater / fejlfunktion / kræver service
f Haeldningsvinkel apparatet
g Batterisymbol
h Mellemvaerdier / min/max-vaerdier
i Enhed m/inch/ft
J Laengdemåling
k Min/max-kontinueregl maling
Flademåling
m Rumfangsmåling
n Vinkelfunktion 1
Vinkelfunktion 2
p Vinkelfunktion 3
q Digital libelle
R Kalibrering af tilt-sensor
s Hukommelse

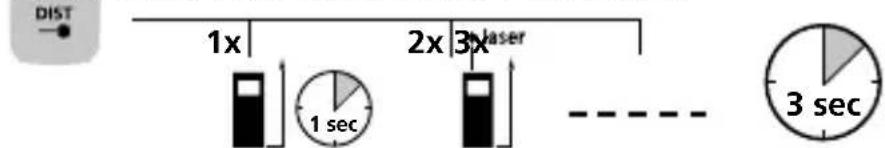

Tænding, maling og slukning:

Enhed taendt Laser taendt Måling Enhed slukket

Shift af malenhed:

m / inch / ft

Sletting af den sidste maleværdi:

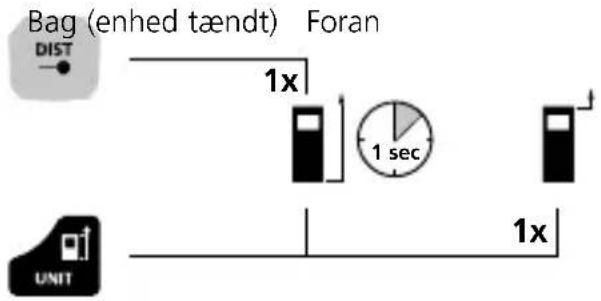

Shift af maleplan (reference):

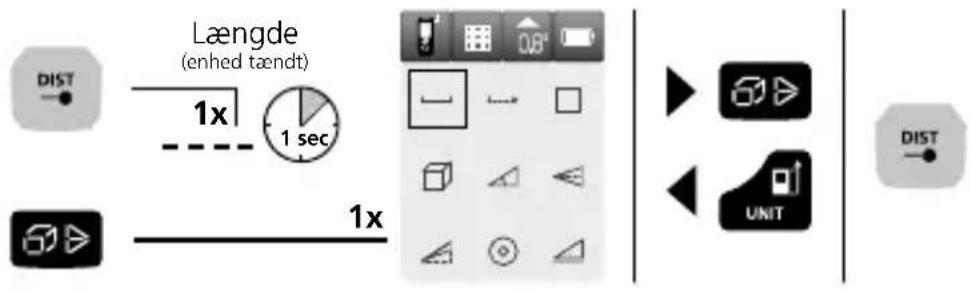

Laengde / min/max-kontinuereg måling / flade / rumfang / vinkelfunktion 1 + 2 + 3 / digital libelle / kalibrering af tilt-sensor / hukommelse

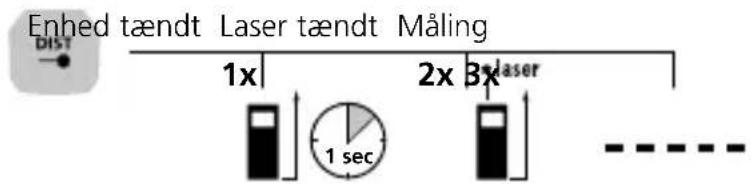

Laengdemåling:

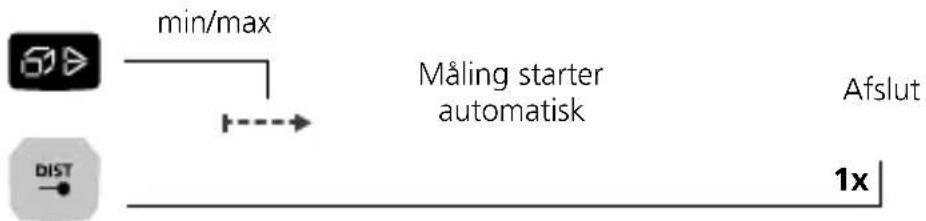

Min/max-kontinuerlig måling:

På LC-displayt vises den største værdi (max), den mindste værdi (min) og den aktuelle værdi.

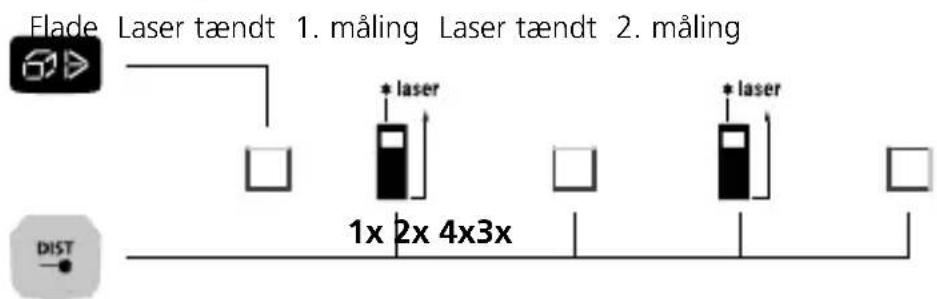

Flademåling:

Laserliner

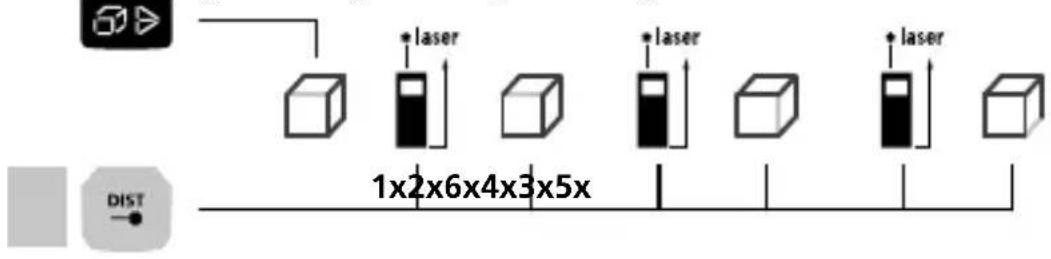

Rumfangsmåling:

Rumfang 1. maling 2. maling 3. maling

Måleresultatet bestemmes via den 360^ hældningsssensor.

Den digitale libelle bruges til horisontal indjustering af malleapparatet.

Kalibrering af tilt-sensor:

Til kalibrering af hældningsensoren (tilt) følger man anvisningerne på displayet.

Apparatet rader over 50 hukommelsespladser.

Vigtigt

• Laseren angiver det molepunkt, hvortil der males. Der mA ikke komme genstande i vejen for laserstrålen.
• Enheden kompenserer for forskellige rumtemperaturer under malingen. Man skal derfor vare opmaerksom pa, at der er en kort tilpasningstid, nar der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begraenset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tåge og sne pärve og / eller forfalske maleresultaterne.
• Under ugunstige forhold som fx darligt reflekterende overflader kan den maksimale afvigelse vare større end 3mm
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at maleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for enheden.
• Rengøres med en blød klud. Der må ikke trænge vand ind i huset.

Laserliner

Fejlkode:

Err10: Udskift batterier
Err11: Dataoverførselsfejl
Err14: Beregningsfej!
Err15: Uden for maleomradet
Err16: Modtaget signal for svagt
Err18: Kalibreringsfejl tilt-sensor

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares pa et rent og tørsted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på 1-2 År. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret tilændringer forbeholdt. 24W07)
Nøjagtighed (typisk)* ± 1,5 mm
Måleområde indendørs** 0,0	5 m - 50 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689-1:2021)
Laserbølgelængde 635 nm
Automatisk slukning 30 sek.	laser / 3 min. apparat
Strømforsyning 2 x 1,5V LR6	(AA)
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks. 20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 80% rH
Mål (B x H x D) 50 x 122 x 27	mm
Vægt 140 g (inkl. batterier)

• op til 10 m moleafstand ved godt reflekterende maloverflade og rumtemperatur. Ved større afstande og mindre gode maleforhold som fx kraftigt sollys eller svagt reflekterende maloverflader kan moleafvigelsen stige med ± 0,2 mm/m.

** ved maks. 5000 lux

Apparatet opfylder alle pKrveede standarder for fri vareomsæting inden for EU og UK.

Dette produit, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvirnde værifulde rámaterialier. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifolge loven forpligtet til at aflevere brugte batterier og opladere gratis på et öffentigt indsamlingssted, i en forretning ellen den tekniske kundeservice. Tag batteriet ud af apparatet med alminderigt værktøj.uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsestededer hos dinCOMMUNE og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:
