GEBRUIKSAANWIJZING Duo Smart Chipolino

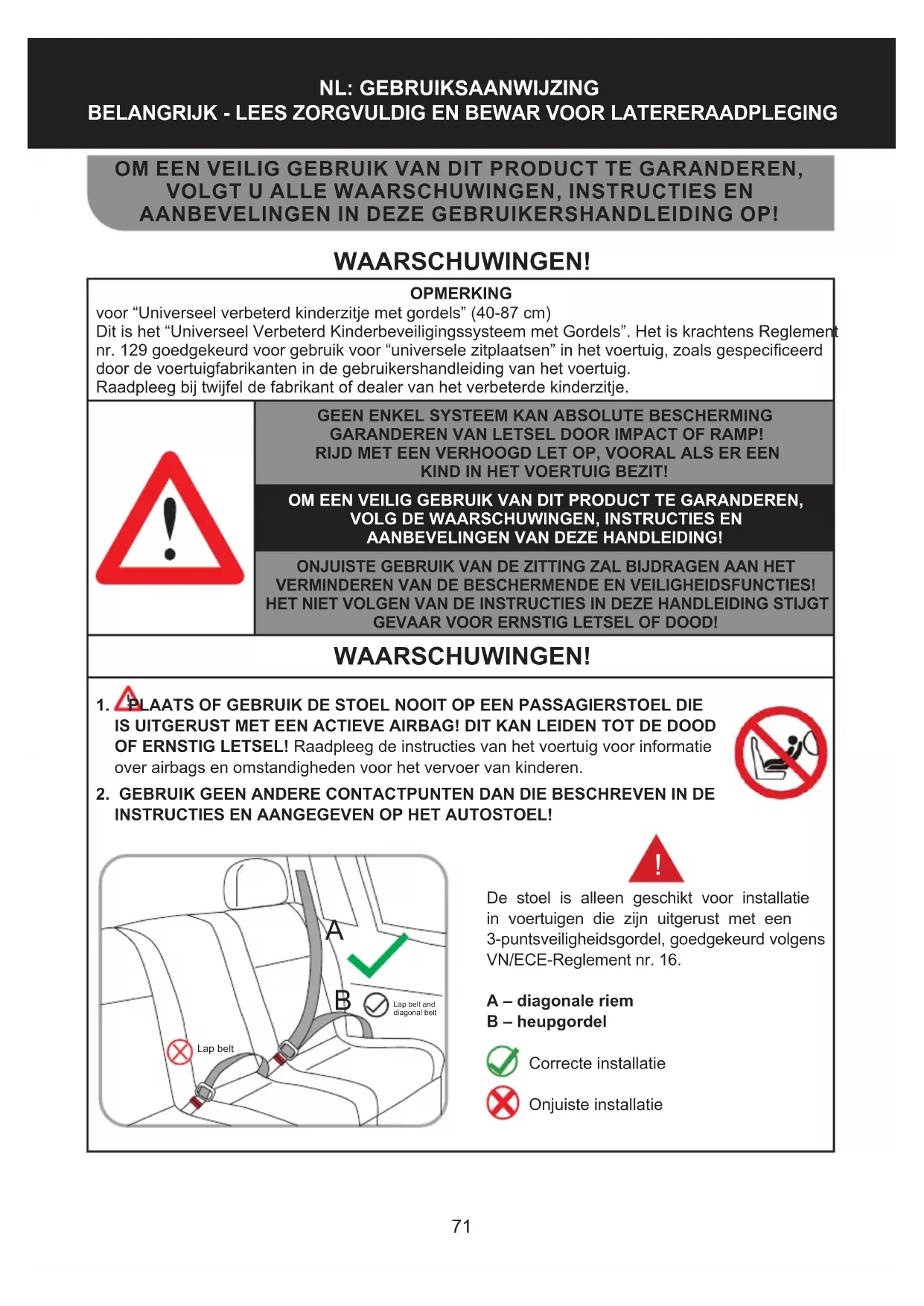

AANBEVELINGEN IN DEZE GEBRUIKERSHANDLEIDING OP! WAARSCHUWINGEN! OPMERKINGvoor “Universeel verbeterd kinderzitje met gordels” (40-87 cm)Dit is het “Universeel Verbeterd Kinderbeveiligingssysteem met Gordels”. Het is krachtens Reglement nr. 129 goedgekeurd voor gebruik voor “universele zitplaatsen” in het voertuig, zoals gespeciceerd door de voertuigfabrikanten in de gebruikershandleiding van het voertuig.Raadpleeg bij twijfel de fabrikant of dealer van het verbeterde kinderzitje.GEEN ENKEL SYSTEEM KAN ABSOLUTE BESCHERMING GARANDEREN VAN LETSEL DOOR IMPACT OF RAMP! RIJD MET EEN VERHOOGD LET OP, VOORAL ALS ER EEN KIND IN HET VOERTUIG BEZIT!OM EEN VEILIG GEBRUIK VAN DIT PRODUCT TE GARANDEREN,VOLG DE WAARSCHUWINGEN, INSTRUCTIES EN AANBEVELINGEN VAN DEZE HANDLEIDING!ONJUISTE GEBRUIK VAN DE ZITTING ZAL BIJDRAGEN AAN HET VERMINDEREN VAN DE BESCHERMENDE EN VEILIGHEIDSFUNCTIES!HET NIET VOLGEN VAN DE INSTRUCTIES IN DEZE HANDLEIDING STIJGTGEVAAR VOOR ERNSTIG LETSEL OF DOOD! WAARSCHUWINGEN! 1. PLAATS OF GEBRUIK DE STOEL NOOIT OP EEN PASSAGIERSTOEL DIE IS UITGERUST MET EEN ACTIEVE AIRBAG! DIT KAN LEIDEN TOT DE DOOD OF ERNSTIG LETSEL! Raadpleeg de instructies van het voertuig voor informatie over airbags en omstandigheden voor het vervoer van kinderen.2. GEBRUIK GEEN ANDERE CONTACTPUNTEN DAN DIE BESCHREVEN IN DE INSTRUCTIES EN AANGEGEVEN OP HET AUTOSTOEL!Lap beltLap belt anddiagonal belt

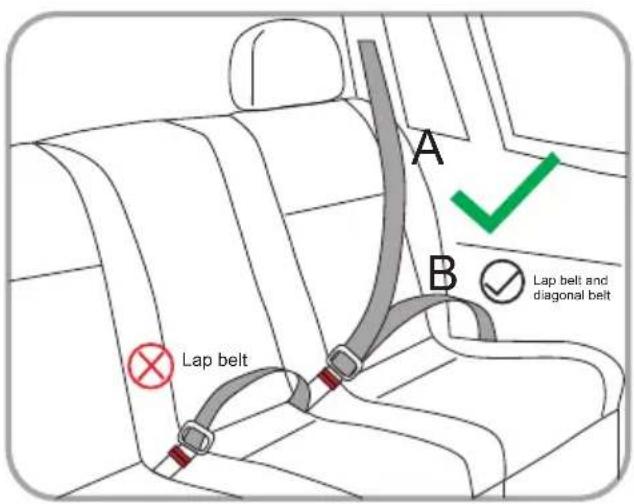

De stoel is alleen geschikt voor installatie in voertuigen die zijn uitgerust met een 3-puntsveiligheidsgordel, goedgekeurd volgens VN/ECE-Reglement nr. 16.A – diagonale riemB – heupgordel Correcte installatie Onjuiste installatie

Het is niet toegestaan om de stoel te monteren Installatie van de stoel is toegestaan

Installeer het stoeltje niet als het autostoeltje is voorzien van een actieve airbag.

WAARSCHUWING! DE VEILIGHEIDSGORDELS DIE HET KIND VASTHOUDEN, MOETEN CORRECT STRAK EN VASTGEZET WORDEN, AANGEPAST AAN HET LICHAAM EN DE MAAT VAN HET KIND, ZODAT ZE HET KIND GOED BEKLEMMEN. WAARSCHUWING! DE HEUPGORDEL MOET LAAG WORDEN GEPLAATST EN ELKE VEILIGHEIDSBARRIÈRE MOET CORRECT WORDEN GEMONTEERD, ZODAT HET BEKKEN VAN HET KIND STEVIG WORDT VASTGEHOUDEN ZONDER TE WORDEN BEKLEMTOOND. WAARSCHUWING! MAAK GEEN WIJZIGINGEN, TOEVOEGINGEN OF MODIFICATIES AAN DE BASIS EN DE AUTOSTOEL ZONDER DE GOEDKEURING VAN DE MELDENDE AUTORITEIT! HET IS GEVAARLIJK OM DE GEBRUIKSAANWIJZING VAN DE FABRIKANT NIET PRECIES OP TE VOLGEN WAARSCHUWING! PAS OP VOOR BRAND! Lees, installeer en gebruik de autostoel zorgvuldig zoals beschreven in deze gebruiksaanwijzing om maximale bescherming voor uw kind te garanderen. Dit product is niet bedoeld voor thuisgebruik. Gebruik het alleen geïnstalleerd in het voertuig. Gebruik het product niet voor thuisgebruik. Gebruik de autostoel gemonteerd op de basis, alleen met het gezicht naar de RUG en voor kinderen met een lengte van 40-87 cm en een gewicht van maximaal 13 kg. 72 Plaats het kind ALTIJD in de stoel met de veiligheidsgordel om het risico op vallen te voorkomen. Alleen een volwassene mag het product op de autostoel installeren en het kind vastzetten! Stijve onderdelen en onderdelen van het kinderbeveiligingssysteem van kunststof moeten zo worden geplaatst en geïnstalleerd dat ze bij normaal gebruik van het voertuig niet kunnen worden geblokkeerd door een schuivende stoel of voertuigdeur. Zorg ervoor dat de veiligheidsgordels niet worden gedraaid, gerafeld of gescheurd, de grendels en gespen (sluitingen) moeten altijd in werkende staat zijn en stevig vastzitten. Als u een onveiligheid of storing constateert in de constructie, bevestigingen, riemen, vergrendelingsmechanismen en ISOFIX-bevestigingen van de basis en de stoel, stop dan met het gebruik totdat de beschadigde onderdelen zijn verwijderd en vervangen door nieuwe onderdelen. Vervang de basis door een nieuwe als deze is blootgesteld aan destructieve belastingen bij een ongeval. Gebruik geen “tweedehands” basis of kruk, omdat u niet weet aan welke belasting deze is blootgesteld. Gebruik de stoel niet zonder de vulling en vervang deze niet door een andere dan die van de fabrikant, omdat deze een integraal onderdeel is van het kinderbeveiligingssysteem. Alle bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten goed worden vastgezet. Verwijder of bevestig op een veilige afstand van de basis en de stoel en het kind alle bagage die bij een plotselinge stop of een ongeval tijdens het rijden letsel kan veroorzaken. Controleer altijd of de basis stevig aan de autostoel is vastgemaakt, zelfs als u geen kind in de autostoel gaat plaatsen. Een losse basis, zelfs zonder dat er een kind in de stoel zit, kan bij een botsing letsel veroorzaken. Maak NOOIT aanpassingen of verplaats bewegende delen van de stoel als er een kind in zit. Controleer de gespen regelmatig op vuil en maak ze indien nodig schoon. De betrouwbaarheid kan worden beïnvloed door het binnendringen van vuil, stof, voedseldeeltjes, enz. Plaats geen andere vullingen in de stoel dan die van de fabrikant! Gebruik geen reserveonderdelen of andere componenten die niet door de fabrikant zijn geleverd! De fabrikant aanvaardt geen verantwoordelijkheid voor de veiligheid in het geval dat reserveonderdelen worden gebruikt die niet origineel zijn voor het goedgekeurde type of door de fabrikant worden aanbevolen. Bewaar de gebruiksaanwijzing in de daarvoor bestemde ruimte bij de stoel of in het voertuig waarin u de stoel gaat gebruiken. Gebruik geen autostoel zonder dashboardafdekking. Stel de basis en de stoel niet bloot aan direct zonlicht om mogelijke verbranding van het kind, vervorming van de stoel en met name de plastic onderdelen te voorkomen. De stoel is geen vervanging voor een kinderbedje of -bed. Wanneer het kind moet slapen, moet u hem in een geschikte kinderwagen, kinderbedje of -bedje plaatsen. Laat het kind niet met de veiligheidsgordel spelen. Plaats geen extra koorden en banden op het product om verstikkingsgevaar te voorkomen! Plaats de stoel nooit op bedden, banken of soortgelijke zachte oppervlakken! Laat kinderen niet met het product spelen! Verwijder de labels en waarschuwingen die op de stoel zijn aangebracht niet! Ze zijn belangrijk voor iedereen die hem gebruikt! Voordat u de ISOFIX-bevestigingen gebruikt, dient u zich vertrouwd te maken met de ISOFIX-bevestigingspunten in de instructiehandleiding van uw voertuig. Houd de plastic verpakking buiten bereik van kinderen om verstikkingsgevaar te voorkomen!

73GEBRUIKSAANWIJZING VAN HET VEILIGHEIDSSYSTEEM

Dit is een universeel i-Size ISOFIX-autobevestigingssysteem voor kinderen van 40 - 87 cm lang en met een gewicht ≤ 13 kg. Het is goedgekeurd volgens de regelgeving R129/03 en wordt met ISOFIX-punten en een steunpoot op de autostoel bevestigd. De autostoel wordt alleen in de “TERUGKIJKENDE” positie op de basis gemonteerd en het kind in de autostoel wordt vastgezet met het autostoelharnas. WAARSCHUWING! DEZE ISOFIX-BASIS IS COMPATIBEL MET DE AUTOSTOELMODELLEN “DUO SMART”, “ELITE” en “ENCANTO” BELANGRIJK! Volg de instructies en volgorde voor het installeren en gebruiken van het product nauwkeurig op in de tekst en illustraties die bij de instructies zijn bijgevoegd. Controleer de veiligheid van de bevestiging na elke handeling! CONTROLEER ALTIJD DE VEILIGHEID VAN DE GORDELBEVESTIGING! Controleer na elke installatie of de autogordels niet gedraaid zijn en zich in de juiste positie bevinden. BASISONDERDELEN:

6 - Zachte pad voor tussen de benen;

10 - Gordel tussen de benen;

13 - Hoofdsteunhoogteverstelhendel;

29 - Veiligheidsgordelverstelknop (onder het

SCHOUDERGORDEL De schoudergordels en hoofdsteun kunnen in 6 standen worden versteld, afhankelijk van de lengte van het kind. Druk op de knop voor het verstellen van de gordel (Press) en trek de schoudergordel naar buiten om los te maken (a). Druk op de hendel voor het verstellen van de hoofdsteunhoogte (b) en beweeg omhoog of omlaag naar de gewenste hoogte. Laat de hendel los om de geselecteerde hoogte vast te zetten. U hoort een “klik/klik”-geluid bij het vastzetten. LET OP! Controleer of de hoofdsteun correct is bevestigd door deze iets naar beneden te schuiven. BELANGRIJK! Controleer altijd of de schoudergordel op de juiste hoogte voor uw kind zit. De gordels moeten door de gaten in de bekleding en het lichaam lopen die het dichtst bij de schouders van het kind zitten (zie afbeelding: Ja-Correct).

2. DE SCHOUDERGORDELS LOSMAKEN:

Stap 1: Druk op de knop voor het verstellen van de gordel onder het “PRESS”-teken aan de voorkant van de stoel en pak tegelijkertijd de schoudergordel vast zoals weergegeven in de afbeelding. Stap 2: Trek de schouderbanden naar voren om ze losser te maken terwijl u de knop ingedrukt houdt.

743. DE SCHOUDERGORDELS AANSPANNEN

Trek aan de verstelband om de schouderbanden strakker te maken. BELANGRIJK! Opmerking: Controleer en span het harnas altijd aan wanneer u het kind in de stoel plaatst.

Gebruik voor een kind tussen 40 en 75 cm lang. Plaats de pad in de autostoel. Haal de schouderbanden door de bovenkant van de pad zoals weergegeven in de afbeelding. Haal de verenigende gesp met het harnas en de tussenbeenpad door de gaten in de onderkant. Voer de beschreven stappen in omgekeerde volgorde uit om de extra pad te verwijderen.

5. VOORDAT U HET KIND IN DE AUTOSTOEL

PLAATST Voordat u het kind in de stoel plaatst, moet u de schouderbanden losmaken (zie punt 2), de hoogte van de schouderbanden en hoofdsteun aanpassen (zie punt 1) en de binnenpad installeren (zie punt 4). Druk op de rode knop op de verenigende gesp (a) om de gordels los te maken van de gesp en leg ze aan de zijkanten (b). Plaats het kind in de stoel en het schouderharnas op zijn schouders (c). Verbind de twee metalen uiteinden en steek ze in de verenigende gesp (d). Bij het bevestigen hoort u een “klik/klik”-geluid; BELANGRIJK! Zorg ervoor dat de uiteinden stevig aan de gesp vastzitten door te proberen de schouderriemen omhoog te trekken (e). Om het kind uit de stoel te halen, voert u de beschreven handelingen in omgekeerde volgorde uit.

6. HANDGREEPVERSTELLING

Om de handgreep te draaien, drukt u tegelijkertijd op de knoppen aan beide zijden van de stoel. Plaats de handgreep in een van de vier (4) standen:

1 - Voorwaartse positie (wanneer u de autostoel

in de naar achteren gerichte positie installeert);

2 - Omhoog positie (wanneer u de stoel met de

3 - Achterwaartse positie (wanneer u de

schommelfunctie van de stoel gebruikt);

4 - Omlaag positie (wanneer u de baby voedt en

speelt). WAARSCHUWINGEN! Voordat u de autostoel gebruikt, moet u ervoor zorgen dat de handgreep stevig vastzit in de geselecteerde positie, dat het harnas correct om het kind is geplaatst en dat het vastzit in de verenigende gesp!

Draai de hendel en vergrendel deze in de RUG-positie zoals afgebeeld in afb.

Plaats het kapframe in het gat in het damast.

Plaats de twee uiteinden van de kap aan beide kanten van de stoel.

Bevestig de onderkant van de kap aan het stoellichaam zoals afgebeeld in de afbeelding.

Vouw de kap uit door de kap naar voren te trekken tot de gewenste positie.

Beweeg de hendel naar de gewenste positie zoals beschreven in punt 6 “De hendel verstellen”. Om de kap te verwijderen, voert u de beschreven stappen in omgekeerde volgorde uit.

Plaats de stoel op de basis met de voorkant naar ACHTER zodat beide assen in de haken zitten en druk hem naar beneden. U hoort een “klik/ klik”-geluid wanneer hij op zijn plaats klikt en de indicator op de basishendel (20) moet blauw zijn. Zorg ervoor dat de basishendel (20) en de kap zich aan dezelfde kant bevinden.

9. VERWIJDER DE STOEL VAN DE BASIS

Trek aan de basishendel (20) totdat de indicator rood wordt en u een “klik/klik”-geluid hoort. De twee assen komen los van de haken. Verwijder de kruk van de basis.

10-1 - Vouw de steunpoot uit en trek hem van de onderkant van de basis totdat u een “klik/ klik”-geluid hoort wanneer hij op zijn plaats wordt vergrendeld; 10-2 - Plaats de stoel met de basis op de autostoel zoals weergegeven in de afbeelding; 10-3 - Houd de knop voor het verstellen van de steunpoot (26) ingedrukt en trek tegelijkertijd de steunpoot (28) omlaag totdat deze stevig op de vloer rust. LET OP! De steunpoot is vastgezet wanneer de indicator (a) volledig groen is. Opmerking: Als de indicator (a) rood is, voer de installatie dan opnieuw uit en volg de hierboven beschreven handelingen.

75BELANGRIJK! PLAATS GEEN VOORWERPEN

ONDER DE STEUNPOOT! Zorg ervoor dat de steunpoot stevig op de vloer staat en dat er geen lege ruimte of voorwerpen onder zitten! Zorg ervoor dat de steunpoot de basis niet van het oppervlak van de autostoel tilt. 10-4 - Herhaal de bovenstaande stappen in omgekeerde volgorde om de steunpoot in te trekken. Duw de steunpoot terug naar de onderkant van de basis en laat vervolgens de draaihendel los, trek de poot naar beneden.

11. ISOFIX-VERANKERING:

11-1 - Plaats de ISOFIX-geleiders (a) op de verankeringspunten van het voertuig om te helpen bij het installeren van de ISOFIX- punten; 11-2 - Plaats de basis met de stoel naar ACHTER op de autostoel; 11-3 - Pak de ISOFIX-ontgrendelingsknoppen (24 en 25) vast en druk erop en beweeg tegelijkertijd de ISOFIX-punten zo ver mogelijk naar buiten. De ISOFIX- indicatoren (27) moeten rood zijn; 11-4 - Plaats de ISOFIX-punten in de ISOFIX- verankeringspunten van het voertuig. Duw de basis terug totdat u een “klik/klik”-geluid hoort en deze op zijn plaats klikt. Opmerking: Wanneer correct geïnstalleerd, zijn de ISOFIX-puntindicatoren (27) volledig groen. Als de indicatoren rood zijn, voert u de installatie opnieuw uit en volgt u de hierboven beschreven volgorde van handelingen. 11-5 - WAARSCHUWINGEN! Schud de geïnstalleerde basis met uw handen om er zeker van te zijn dat deze stevig en veilig is bevestigd. Zorg ervoor dat de indicatoren op de ISOFIX-nokken (27) groen zijn.

12. HET KIND VASTZETTEN IN DE

AUTOSTOEL Om het kind vast te zetten in de autostoel, zie hoofdstuk 5 “HET KIND VASTZETTEN IN DE AUTOSTOEL”. PREVENTIEVE ONDERHOUDSINSTRUCTIES Reinig vervuilde kunststof of metalen onderdelen met een zachte katoenen doek of spons bevochtigd met water of een mild reinigingsmiddel. Was damast en zachte kussentjes met de hand op 300°C met een mild reinigingsmiddel Niet bleken! Niet centrifugeren! Niet in de machine drogen! Niet strijken! Niet schoonmaken met agressieve reinigingsmiddelen die schurende deeltjes, ammoniak, bleekmiddel of alcohol bevatten. Laat de stoel na het schoonmaken volledig drogen en gebruik of berg hem vervolgens op. Reinig de riemen alleen aan de buitenkant met een milde zeep en een vochtige doek! Maak de labels niet nat en verwijder ze niet! Ze bevatten belangrijke informatie! Bewaar het product op een schone en droge plaats. Stel het niet bloot aan de directe e󰀨ecten van de omgeving - zon, regen, vocht of plotselinge temperatuurveranderingen! Neem bij problemen met betrekking tot de normale werking contact op met de erkende servicecentra voor overleg of reparatie. 76ABYSTE ZAJISTILI BEZPEČNÉ POUŽÍVÁNÍ TOHOTO PRODUKTU, DODRŽUJTE VŠECHNA VAROVÁNÍ, POKYNY A DOPORUČENÍ UVEDENÁ V TOMTO NÁVODU K POUŽITÍ!
