РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Duo Smart Chipolino

за „Универсална подобрена система за обезопасяване на деца с колани“ (40-87 cm)

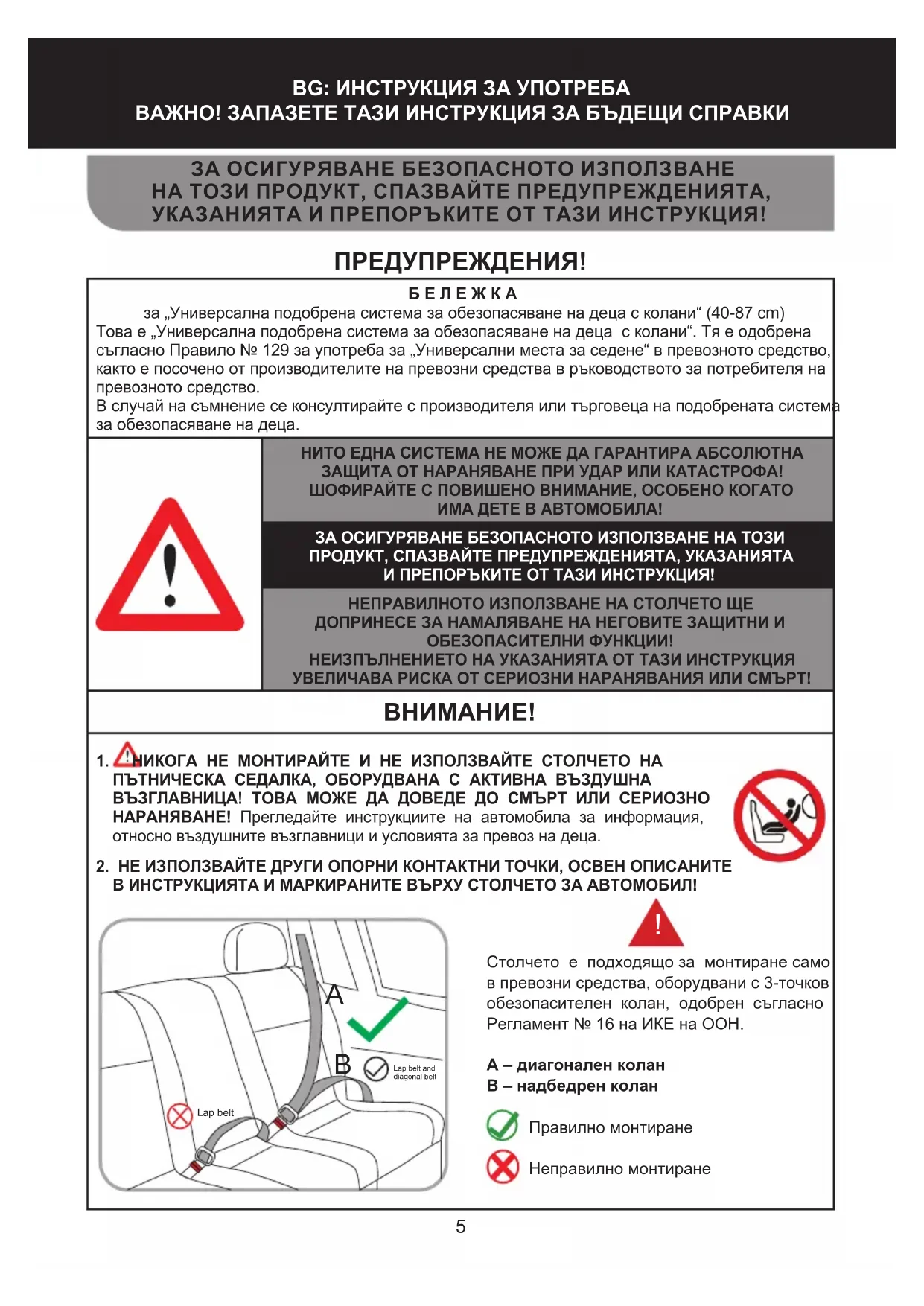

Това е „Универсална подобрена система за обезопасяване на деца с колани“. Тя е одобрена съгласно Правило № 129 за употреба за „Универсални места за седене“ в превозното средство, както е посочено от производителите на превозни средства в ръководството за потребителя на превозното средство.

В случай на съмнение се консултирайте с производителя или търговеца на подобрената система за обезопасяване на деца.

1. НИКОГА НЕ МОНТИРАЙТЕ И НЕ ИЗПОЛЗВАЙТЕ СТОЛЧЕТО НА ПЪТНИЧЕСКА СЕДАЛКА, ОБОРУДВАНА С АКТИВНА ВЪЗДУШНА ВЪЗГЛАВНИЦА! ТОВА МОЖЕ ДА ДОВЕДЕ ДО СМЪРТ ИЛИ СЕРИОЗНО НАРАНЯВАНЕ! Прегледайте инструкциите на автомобиля за информация, относно въздушните възглавници и условията за превоз на деца.

Столчето е подходящо за монтиране само в превозни средства, оборудвани с 3-точков обезопасителен колан, одобрен съгласно Регламент № 16 на ИКЕ на ООН.

A – диагонален колан

В – надбедрен колан

Правилно монтиране

Неправилно монтиране

Не е позволено монтиране на столчето

Позволено е монтиране на столчето

Не монтирайте столчето, ако автомобилната седалка е оборудвана с активна въздушна възглавница.

Монтирайте на тази седалка само ако е оборудвана 3-точков обезопасителен колан.

ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЯ!

За да осигурите максимальна защита на детето, моля прочетете внимателно, монтирайте и използвайте столчето за кола, както е описано в тази инструкция за употреба.
❖ Този продукт не е предназначен за домашна употреба. Използвайте го само монтиран в автомобиля.
Не използвате продукта за домашна употреба. Използвайте столче за кола, монтирано на основата, само гледащо НАЗАД и за деца с височина от 40-87 см и тегло не по-голямо от 13 kg.
✿ ВИНАГИ поставяйте на детето в столчето обезопасителния колан, за да избегнете риск от падане.
✿ Монтирането на продукта на автомобилната седалка и обезопасяването на детето да се извършва само от възрастен!

✿ Твърдите детайли и частите на системата за обезопасяване на деца, изработени от пластмаса, трябва да се разполагат и монтират така, че когато моторното превозно средство е в нормална експлоатация, те да не могат да бъдат заклещени от плъзгаща се седалка или от врата на превозното средство.
✿ Не допускайте коланите на столчето да бъдат усукани, протрити или прокъсани, фиксаторите и ключалките (токите) трябва да са винаги изправни и здраво фиксирани.
❖ Ако установите несигурност или неизправност в конструкцията, фиксаторите, коланите, заключващите механизми и ISOFIX приспособленията на основата и столчето, преустановете ползването до отстраняването на повредените части и подмяната им с нови.
Заменете основата с нова, ако при произшествие, то е било обект на разрушителни натоварвания.
Не използвайте основа или столче „втора употреба“, тъй като не знаете на какви натоварвания е било подложено.
Не използвайте столчето без дамаската и не я заменяйте с друга, освен предвидената от производителя, тъй като е неразделна част от системата за обезопасяване на деца.
Всеки багаж или други предмети, които могат да причинят наранявания в случай на сблъськ, трябва да бъдат добре обезопасени. Отстранете или закрепете на безопасно разстояние от основата и столчето и детето всякакъв багаж, който може да причини наранявания, в случай на внезапно спиране или произшествие по време на движение.
✿ Винаги проверявайте дали основата е здраво закрепена към автомобилната седалка, дори и когато няма да поставяте дете в столчето за кола. Разхлабено основа, дори и без дете в столчето, може да причини нараняване в случай на сблъсък.
❖ НИКОГА не извършвайте регулиране или преместване на подвижни части на столчето, когато в него има дете.
❖ Проверявайте често катарамата за мръсотия и ги почиствайте, ако е необходимо. Надеждността може да бъде повлияна от проникване на мръсотия, прах, частици храна и др.
✿ Не поставяйте допълнително подложки в столчето, освен предвидените от производителя!
✿ Не използвайте резервни части и други компоненти, които не са доставени от производителя! Производителят не поема отговорност за безопасността в случай, че са използвани резервни части, различни от оригиналните за одобрения тип или препоръчани от него.
Съхранявайте инструкцията за употреба в предвиденото за цепта място от столчето или в автомобиля, в който ще използвате столчето.
Не използвайте столчета за кола без поставена върху него дамаска.
Не излагайте основата и столчето на пряка слънчева светлина, за да предотвратите евентуално изгаряне на детето, деформация на столчето и особено на пластмасовите части.
❖ Столчето не замества детското кошче или легло. Когато детето се нуждае от сън, трябва да го поставите в подходяща бебешка количка, детско кошче или легло.
Не позволявайте на детето да си играе с токата на обезопасителния колан.
✿ Не поставяйте на продукта допълнително шнурове и връзки, за да избегнете риска от задушаване!
❖ Никога не поставяйте столчето върху легла, дивани или подобни меки повърхности!
Не позволявайте на деца да си играят с продукта!
Не отстранявайте етикетите и предупрежденията, поставени върху столчето! Те са важни за всеки, който го ползва!
✿ Преди да използвате ISOFIX приспособленията, трябва да се запознаете с ISOFIX местата за закрепване от инструкцията за употреба на Вашия автомобил.
❖ Дръжте найлоновата опаковка далече от деца, за да избегнете риска от задушаване!

Това е i-Size универсална ISOFIX система за обезопасяване в автомобил на деца с височина 40 – 87 cm и с тегло ≤ 13 kg. Одобрена е по правило R129/03 и се монтира към автомобилната седалка с ISOFIX накрайници и опорен крак. Столчето за кола се монтира върху основата само в позиция „ГЛЕДАЩО НАЗАД“, а детето в столчето е обезопасено с коланите на столчето за кола.

ВНИМАНИЕ!

ВАЖНО! Следвайте точно указанията и последователността за инсталиране и използване на продукта от приложените в инструкцията текст и илюстрации. Проверете сигурността на фиксирането след изпълнение на всяка операция! ВИНАГИ ПРОВЕРЯВАЙТЕ СИГУРНОСТТА НА ФИКСИРАНЕ НА КОЛАНИТЕ! След всяко монтиране се уверете, че коланите на автомобилната седалка не са усукани и са в правилна позиция.

ОСНОВНИ ЧАСТИ:

1 – Дръжка;
2 – Облегалка за глава;
3 – Водач на надбедрения колан на автомобиля;
4 – Меки подложки на раменните колани;
5 – Раменни колани;
6 – Мека подложка за между крачетата;
7 – Лента за регулиране на коланите;
8 – Рамка на сенника;
9 – Обединяваща тока;
10 – Колан за между крачетата;
11 – Бутон за регулиране наклона на дръжката;
12 – Корпус;
13 – Лост за регулиране височината на облегалката за глава;
14 – Отвор за коланите;
15 – Водач на диагоналния колан;
16 – Допълнителна подложка;
17 - Oc;
18 - Oc;
19 – ISOFIX водач;
20 – Дръжка за освобождаване;
21 – Кука;
22 – Кука;
23 – ISOFIX накрайници;
24 – Бутон за освобождаване на ISOFIX;
25 – Бутон за освобождаване на ISOFIX;
26 – Бутон за регулиране на опорния крак;
27 – ISOFIX индикатор;
28 – Опорен крак;
29 – Бутон за регулиране на коланите (под надписа Press).

Раменните колани и облегалката за глава може да регулирате в 6 позиции, според височината на детето. Натиснете бутона за регулиране на коланите (Press) и издърпайте раменните колани навън, за да ги отпуснете (a). Натиснете лоста за регулиране височината на облегалката за глава (b) и преместете нагоре или надолу до желаната височина. Отпуснете лоста, за да се фиксира избраната височина. При фиксиране ще чуете звук „щрак/click“.

ВНИМАНИЕ! Проверете дали облегалката за глава е правилно фиксирана като я плъзнете леко надолу.

ВАЖНО! Винаги проверявайте дали раменните колани са на подходящата височина за Вашето дете.

Коланите трябва да минават през отворите от дамаската и корпуса, разположени най- близо до раменете на детето (Виж фигурата: Yes-Correct).

2. ОТПУСКАНЕ НА РАМЕННИТЕ КОЛАНИ:

Стъпка 1: Натиснете бутона за регулиране на коланите, разположен под надписа „PRESS“ отпред на столчето и в същото време хванете ramенните колани, както е показано на фигурата.

Стъпка 2: Докато държите бутона натиснат, издърпайте раменните колани напред, за да ги разхлабите.

3. СТЯГАНЕ НА РАМЕННИТЕ КОЛАНИ

Издърпайте лентата за регулиране, за да притегнете коланите.

ВАЖНО! Коланите трябва да обхващат добре тялото на детето без да го притискат или създават неудобство.

Забележка: Проверявайте и винаги притягайте коланите, когато поставяте детето в столчето.

Използва се за дете с височина от 40 до 75 см. Поставете подложката в столчето за кола. Прекарайте ramенните колани през горната част на подложката, както е показано на фигурата. Прокарайте обединяващата тока с колана и подложката за между крачетата през отворите в долната част. За отстраняване на допълнителната подложка, извършете описаните действия в обратен ред.

Преди да поставите детето в столчето трябва да отпуснете раменните колани (Виж m. 2), да регулирате височината на раменните колани и облегалката за глава (Виж m. 1) и да поставите вътрешната подложка (Виж m. 4). Натиснете червения бутон на обединяващата тока (a), за да освободите коланите от токата и ги поставете в страни (b). Поставете детето в столчето и раменните колани върху раменете му (c). Съединете двата метални накрайника и ги вмъкнете в обединяващата тока (d). При фиксиране ще чуете звук „щрак/click“.

ВАЖНО! Уверете се, че накрайниците са здраво фиксирани към токата, като се опитате да издърпате раменните колани нагоре (e). За да извадите детето от столчето, извършете описаните действия в обратен ред.

6. РЕГУЛИРАНЕ НА ДРЪЖКАТА

За да завъртите дръжката, натиснете едновременно бутоните от двете страни на столчето. Поставете дръжката в една от четирите (4) позиции:

1 – Позиция НАПРЕД (при монтиране на столчето на автомобилната седалка в положение гледащо „НАЗАД“);
2 – Позиция НАГОРЕ (при носене на столчето с ръка);
3 – Позиция НАЗАД (при използване на люлеещата функция на столчето);
4 – Позиция НАДОЛУ (при хранене на бебето и игра).

ВНИМАНИЕ! Преди да използвате столчето за кола, трябва да се уверите, че дръжката е сигурно фиксирана в избраната позиция, коланът е поставен правилно около детето и е закопчан в обединяващата тока!

7. МОНТИРАНЕ НА СЕННИКА

Завъртете дръжката и я фиксирайте в позиция НАЗАД, както е показано на фиг. ②.

① Вмъкнете рамката на сенника в отвора от дамаската.
③ Вмъкнете двата края на сенника от двете страни на столчето.
④ Фиксирайте долния край на сенника към корпуса на столчето, както е показано на фигурата.
⑤ Разгънете сенника като издърпате сенника напред до желаната позиция.
⑥ Преместете дръжката до желаната позиция, както е описано в т. 6 „Регулиране на дръжката“. За да отстраните сенника, извършете описаните действия в обратен ред.

МОНТИРАНЕ НА ОСНОВА ВЪРХУ СЕДАЛКАТА НА АВТОМОБИЛА

Поставете дръжката на столчето в позиция НАГОРЕ. Поставете столчето върху основата в посока гледащо НАЗАД, така че двете оси да бъдат в куките и го натиснете надолу. При фиксиране ще чуете звук „щрак/click“, а индикатора на дръжката на основата (20) трябва да бъде в син цвят. Уверете се, че дръжката на основата (20) и сенника са от едно и съща страна.

Издърпайте дръжката (20) на основата, докато индикаторът стане в червен цвят и чуете звук „щрак/click“. Двете оси ще се освободя от куките. Отстранете столчето от основата.

10. ОПОРЕН КРАК:

10-1 – Разгънете и издърпайте опорния крак от долната част на основата, докато се чуете звук „щрак/click“ се фиксира.
10-2 – Поставете столчето с основата върху автомобилната седалка, както е показано на фигурата.
10-3 – Натиснете и задръжте бутона за регулиране на опорния крак (26) и в същото време издърпайте надолу опорния крак (28), докато опре здраво в пода.

ВНИМАНИЕ! Опорният крак е фиксиран, когато индикаторът (а) е напълно зелен.

Забележка: Ако индикаторът (а) е червен, извършете монтирането отново, като спазвате гореописаната последователност от действия.

ВАЖНО! НЕ ПОСТАВЯЙТЕ ПРЕДМЕТИ ПОД ОПОРНИЯ КРАК! Уверете се, че опорния крак е допрян здраво до пода и под него няма празно пространство или предмети! Уверете се, че опорният крак не повдига основата от повърхността на автомобилната седалка.

10-4 – За да приберете опорния крак, повторете описаните по-горе действия в обратен ред.

Избутайте опорния крак назад до долната част на основата, след което освободете дръжката за завъртане, е приберете крака към дъното.

11. ISOFIX закрепване:

11-1 – Поставете ISOFIX водачите (а) на точките на закрепване на автомобиля, за да подпомогнете монтирането на ISOFIX накрайниците.
11-2 – Поставете основата със столчето гледащо НАЗАД на автомобилната седалка.
11-3 – Хванете и натиснете ISOFIX бутоните за освобождаване (24 и 25) и в същото време преместете ISOFIX накрайниците максимально навън. ISOFIX индикаторите (27) трябва да показват червен цвят.
11-4 – Вмъкнете ISOFIX накрайниците в ISOFIX точките за закрепване на автомобиля. Натиснете основата назад, докато чуете звук „щрак/click“ и се фиксира.

Забележка: При правилно монтиране индикаторите на ISOFIX накрайниците (27) ще бъдат напълно зелени. Ако индикаторите са червени, извършете монтирането отново, като спазвате гореописаната последователност от действия.

11-5 – ВНИМАНИЕ! Разклатете с ръце монтираната основа, за да се уверите, че е здраво и сигурно фиксирана. Уверете се, че индикаторите на ISOFIX накрайниците (27) показват зелен цвят.

За обезопасяване на детето в столчето, виж раздел 5 „ОБЕЗОПАСЯВАНЕ НА ДЕТЕТО В СТОЛЧЕТО ЗА КОЛА“.

Почиствайте замърсените пластмасови или метални части с мека памучна кърпа или гъба, навлажнени с вода или мек препарат.

❖ Дамаската и меките подложки перете на ръка при 300°C с мек перилен препарат!
✿ Не избелвайте! Не центрофугирайте! Не сушете в машина! Не гладете!
✿ Не почиствайте с агресивни препарати, съдържащи абразивни частици, амоняк, белина или спирт.
✿ След почистване оставете столчето да изсъхне напълно и след това го използвайте или приберете за съхранение.
✿ Коланите почиствайте само външно с мек сапун и влажна кърпа!
✿ Не мокрете и не отстранявайте етикетите! Те съдържат важна информация!
Съхранявайте продукта на чисто и сухо място. Не излагайте на прякото въздействие на околната среда - слънце, дъжд, влага, или резки температурни промени!
✿ При проблеми, свързани с нормалната експлоатация, се обръщайте за консултация или ремонт към оторизираните сервиси.

България, Пловдив, ул. „Голямоконарско шосе” № 1;

1 Golyamokonarsko shosse, Plovdiv, Bulgaria

www.chipolino.com
