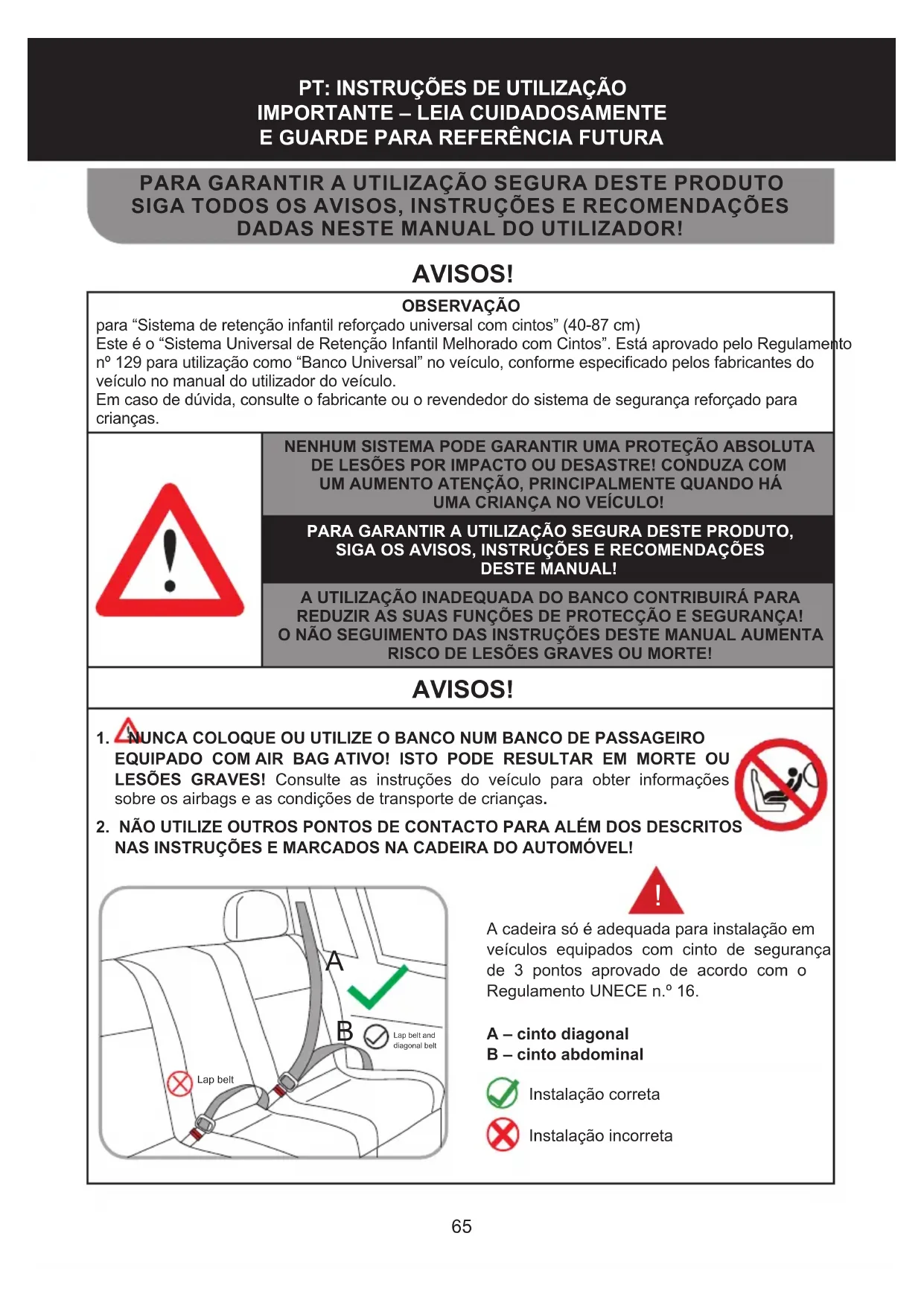

MANUAL DE UTILIZADOR Duo Smart Chipolino

para “Sistema de retenção infantil reforçado universal com cintos” (40-87 cm)

Este é o “Sistema Universal de Retenção Infantil Melhorado com Cintos”. Está aprovado pelo Regulamento nº 129 para utilização como “Banco Universal” no veículo, conforme especificado pelos fabricantes do veículo no manual do utilizador do veículo.

Em caso de dúvida, consulte o fabricante ou o revendedor do sistema de segurança reforçado para crianças.

A UTILIZAÇÃO INADEQUADA DO BANCO CONTRIBUIRÁ PARA REDUZIR AS SUAS FUNÇÕES DE PROTECÇÃO E SEGURANÇA! O NÃO SEGUIMENTO DAS INSTRUÇÕES DESTE MANUAL AUMENTA RISCO DE LESÕES GRAVES OU MORTE!

AVISOS!

1. NUNCA COLOQUE OU UTILIZE O BANCO NUM BANCO DE PASSAGEIRO EQUIPADO COM AIR BAG ATIVO! ISTO PODE RESULTAR EM MORTE OU LESÕES GRAVES! Consulte as instruções do veículo para obter informações sobre os airbags e as condições de transporte de crianças.

1. NÃO UTILIZE OUTROS PONTOS DE CONTACTO PARA ALÉM DOS DESCRITOS NAS INSTRUÇÕES E MARCADOS NA CADEIRA DO AUTOMÓVEL!

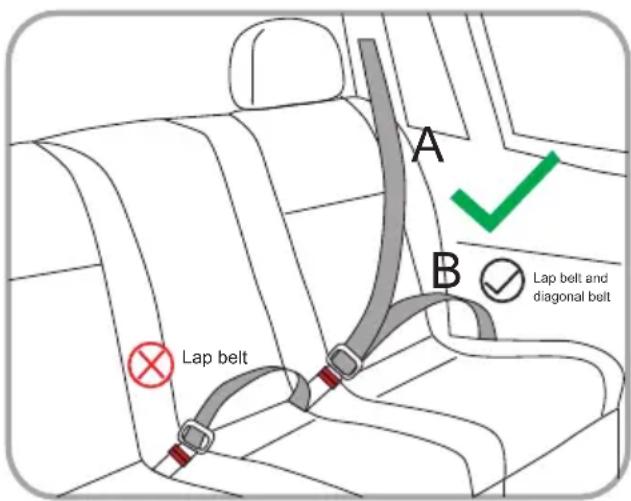

A cadeira só é adequada para instalação em veículos equipados com cinto de segurança de 3 pontos aprovado de acordo com o Regulamento UNECE n.º 16.

Instalação incorreta

ASSENTOS NO VEÍCULO

Não é permitido montar o assento

A instalação do assento é permitida

Não instale a cadeira se a cadeira auto estiver equipada com airbag activo.

Instale neste assento apenas se equipado com cinto de segurança de 3 pontos.

ATENÇÃO! AVISOS!

✿ AVISO! NUNCA DEIXE A CRIANÇA SEM VIGILÂNCIA!
✿ AVISO! NÃO UTILIZE OUTROS PONTOS DE CONTACTO DE APOIO PARA ALÉM DOS DESCRITOS NAS INSTRUÇÕES E MARCADOS NA BASE PARA A MONTAGEM DA CADEIRA AUTO.
AVISO! NUNCA COLOQUE A BASE DE MONTAGEM DA CADEIRA NUM BANCO DE PASSAGEIRO EQUIPADO COM AIRBAG ATIVO! ISTO PODE RESULTAR EM MORTE OU LESÕES GRAVES!
✿ AVISO! OS CINTOS DE SEGURANÇA DO VEÍCULO QUE FIXAM A BASE NO BANCO DO VEÍCULO DEVEM SER APERTOS E FIXOS.
AVISO! OS CINTOS DE SEGURANÇA QUE SEGUNDAM A CRIANÇA DEVEM SER APERTOS E FIXADOS CORRETAMENTE, AJUSTADOS AO CORPO E TAMANHO DA CRIANÇA, PARA QUE COBREM BEM A CRIANÇA.
AVISO! O CINTO DE SEGURANÇA DEVE SER POSICIONADO BAIXO E QUALQUER BARREIRA DE SEGURANÇA DEVE SER COLOCADA CORRETAMENTE PARA QUE A PELVE DA CRIANÇA SEJA FIRMENTE APERTA SEM SER APERTADA.
AVISO! NÃO FAÇA QUALQUER ALTERAÇÃO, ADIÇÃO OU MODIFICAÇÃO À BASE E À CADEIRA AUTO SEM A APROVAÇÃO DA AUTORIDADE NOTIFICANTE! É PERIGOSO NÃO SEGUIR EXATAMENTE AS INSTRUÇÕES DE UTILIZAÇÃO FORNECIDAS PELO FABRICANTE.

AVISO! CUIDADO COM O FOGO!

Para garantir a máxima proteção ao seu filho, leia, instale e utilize a cadeira auto com cuidado, conforme descrito neste manual de instruções.
Este produto não se destina a uso doméstico. Utilize-o apenas instalado no veículo.
✿ Não utilize o produto para uso doméstico. Utilize a cadeira auto montada na base, virada apenas para TRÁS e para crianças com altura entre 40-87 cm e peso não superior a 13 kg.
Coloque SEMPRE a criança na cadeira com o cinto de segurança para evitar o risco de queda.

❖ Apenas um adulto deve instalar o produto na cadeira auto e segurar a criança!
As peças rígidas e as peças do sistema de retenção para crianças fabricadas em plástico devem ser posicionadas e instaladas de forma a que, durante a utilização normal do veículo, não possam ficar presas por um banco deslizante ou pela porta do veículo.
✿ Não permita que os cintos de segurança fiquem torcidos, gastos ou rasgados, os fechos e as fivelas (manetes) devem estar sempre em bom estado de funcionamento e bem fixos.
- Caso encontre alguma insegurança ou avaria na construção, fixações, cintos, mecanismos de bloqueio e fixações ISOFIX da base e do assento, interrompa a utilização até que as peças danificadas sejam removidas e substituídas por peças novas.
Substitua a base por uma nova, caso tenha sido sujeita a cargas destrutivas num acidente.
✿ Não utilize base ou banco “em segunda mão”, pois não sabe a que cargas foi sujeito.
✿ Não utilize a cadeira sem o forro e não a substitua por outra que não a fornecida pelo fabricante, pois é parte integrante do sistema de retenção para crianças.
Qualquer bagagem ou outros objetos que possam causar ferimentos em caso de colisão devem ser devidamente protegidos. Retire ou fixe a uma distância segura da base e do assento e da criança qualquer bagagem que possa causar ferimentos em caso de travagem brusca ou acidente durante o movimento.
Verifique sempre se a base está bem fixa à cadeira auto, mesmo quando não vai colocar uma criança na cadeira auto. Uma base solta, mesmo sem criança no assento, pode provocar ferimentos em caso de colisão.
✿ NUNCA faça ajustes ou mova peças móveis do assento quando uma criança estiver no mesmo.
Verifique frequentemente se há sujidade nas fivelas e limpe-as conforme necessário. A fiabilidade pode ser afetada pela penetração de sujidade, pó, partículas de alimentos, etc.
✿ Não coloque almofadas adicionais no assento para além das fornecidas pelo fabricante!
✿ Não utilize peças sobressalentes ou outros componentes não fornecidos pelo fabricante! O fabricante não assume qualquer responsabilidade pela segurança no caso de serem utilizadas peças sobressalentes diferentes das originais do tipo aprovado ou recomendadas pelo fabricante.
✿ Guarde o manual de instruções no espaço disponibilizado pela cadeira ou no veículo em que vai utilizar a cadeira.
✿ Não utilize um assento de automóvel sem cobertura de painel.
Não exponha a base e o assento à luz solar direta para evitar possíveis queimaduras na criança, deformação do assento e principalmente das partes plásticas.
O assento não substitui o berço ou a cama da criança. Quando a criança necessitar de dormir, deve colocá-la num carrinho de bebé, berço ou cama adequados.
✿ Não permita que a criança brinque com o cinto de segurança.
✿ Não coloque cordões e laços extra no produto para evitar o risco de asfixia!
✿ Nunca coloque o assento sobre camas, sofás ou superfícies macias semelhantes!
✿ Não permita que as crianças brinquem com o produto!
✿ Não retire as etiquetas e avisos colocados no assento! São importantes para todos os que os utilizam!
Antes de utilizar os acessórios ISOFIX, deve familiarizar-se com as fixações ISOFIX no manual de instruções do seu veículo.
Mantenha a embalagem de plástico longe do alcance das crianças para evitar o risco de asfixia!

INSTRUÇÕES DE UTILIZAÇÃO DO SISTEMA DE SEGURANÇA

Este é um sistema de retenção automóvel ISOFIX universal i-Size para crianças de 40 a 87 cm de altura e peso ≤ 13 kg. Está homologado segundo a norma R129/03 e está montado na cadeira auto com ponteiras ISOFIX e perna de apoio. A cadeira auto é montada na base apenas na posição “OLHADA PARA TRÁS” e a criança na cadeira auto é fixada com o arnês da cadeira auto.

AVISO!

ESTA BASE ISOFIX É COMPATÍVEL COM OS MODELOS DE CADEIRA AUTO "DUO SMART", "ELITE" e "ENCANTO"

IMPORTANTE! Siga exatamente as instruções e a sequência de instalação e utilização do produto contidas no texto e nas ilustrações incluídas nas instruções. Verifique a segurança da fixação após realizar cada operação! VERIFIQUE SEMPRE A SEGURANÇA DA FIXAÇÃO DA CORREIA! Após cada instalação, certifique-se de que os cintos de segurança do automóvel não estão torcidos e na posição correta.

PEÇAS BÁSICAS:

1 - Pega;
2 - Encosto de cabeça;
3 - Guia do cinto abdominal do veículo;
4 - Almofadas macias para cinto de ombro;
5 - Cintos de ombro;
6 - Almofada macia para entre as pernas;
7 - Correia de ajuste do cinto;
8 - Estrutura do dossel;
9 - Fivela unificadora;
10 - Cinto entre as pernas;
11 - Botão de regulação da inclinação da pega;
12 - Corpo;
13 - Alavanca de regulação em altura do encosto de cabeça;
14 - Furo para cinto;
15 - Guia diagonal da correia;
16 - Almofada adicional;
17 - Eixo;
18 - Eixo;
19 - Guia ISOFIX;
20 - Pega de libertação;
21 - Gancho;
22 - Gancho;
23 - Dicas ISOFIX;
24 - Botão de libertação ISOFIX;
25 - Botão de libertação ISOFIX;
26 - Botão de regulação da perna de apoio;
27 - Indicador ISOFIX;
28 - Perna de apoio;
29 - Botão de regulação do cinto de segurança (abaixo do sinal de Imprensa).

1. REGULAÇÃO DA ALTURA DO ENCOSTO DE CABEÇA E DO ARNÊS DE OMBRO

Os cintos de ombro e o apoio de cabeça podem ser ajustados em 6 posições de acordo com a altura da criança. Pressione o botão de regulação do arnês (Pressione) e puxe o arnês para fora para o soltar (a). Pressione a alavanca de regulação da altura do encosto de cabeça (b) e mova para cima ou para baixo até à altura desejada. Solte a alavanca para fixar a altura selecionada. Irá ouvir um som de “clique/clique” ao corrigir.

CUIDADO! Verifique se o encosto de cabeça está bem fixo, deslizando-o ligeiramente para baixo.

IMPORTANTE! Verifique sempre se o cinto de ombro está à altura correta para o seu filho.

Os cintos devem passar pelos orifícios dos estofos e do corpo mais próximos dos ombros da criança (Ver figura: Sim-Correto).

2. DESAPERTO DOS CINTOS DE OMBRO:

Passo 1: Pressione o botão de ajuste do arnês localizado por baixo do sinal "PRESS" na parte da frente do banco e ao mesmo tempo segure o cinto de ombro como mostra a figura.

Passo 2: Mantendo o botão pressionado, puxe as pegas para a frente para as soltar.

3. APERTO DOS CINTOS DE OMBRO

Puxe a correia de ajuste para apertar os cintos de ombro.

IMPORTANTE! Nota: Verifique e aperte sempre o arnês quando colocar a criança na cadeira.

4. ENCHIMENTO ADICIONAL

Utilizar para criança entre 40 e 75 cm de altura. Insira a almofada no assento do automóvel. Passe as pegas pela parte superior da almofada, conforme indicado na figura. Passe a fivela unificadora com o arnês e a almofada entrepernas pelos orifícios na parte inferior. Para remover a almofada adicional, execute os passos descritos na ordem inversa.

5. ANTES DE COLOCAR A CRIANÇA NA CADEIRA AUTO

Antes de colocar a criança na cadeirinha, deve-se afrouxar os cintos dos ombros (Ver item 2), ajustar a altura dos cintos dos ombros e do encosto de cabeça (Ver item 1), e instalar a almofada interior (Ver item 4). Pressione o botão vermelho na fivela de união (a) para soltar os cintos da fivela e coloque-os nas laterais (b). Coloque a criança na cadeira e o arnês sobre os ombros (c). Ligue as duas extremidades metálicas e insira-as na fivela unificadora (d). Ao corrigir, ouvirá um som de “clique/clique”.

IMPORTANTE! Certifique-se de que as pontas estão bem fixas ao toque, tentando puxar as pegas para cima (e). Para retirar a criança da cadeira, execute as ações descritas pela ordem inversa.

6. AJUSTE DA MANIVELA

Para rodar a manivela, pressione os botões de ambos os lados do assento simultaneamente. Coloque a pega numa das quatro (4) posições:

1 - Posição para a frente (quando instalar a cadeira na posição virada para trás);
2 - Posição para cima (quando se transporta o assento manualmente);
3 - Posição Encostada (quando se utiliza a função de baloiço do assento);
4 - Posição para baixo (ao alimentar o bebé e ao brincar).

AVISOS! Antes de utilizar a cadeira auto, certifique-se de que a pega está bem fixa na posição selecionada, o arnês está corretamente colocado à volta da criança e está preso na fivela de união!

7. MONTAGEM DO DOSSEL

Rode a pega e bloqueie-a na posição TRASEIRA, conforme indicado na fig. ②.

① Insira a moldura do dossel no orifício do alperce.
③ Insira ambas as extremidades da capota de cada lado do assento.

④ Fixe o bordo inferior da capota ao corpo do assento, conforme indicado na figura.
⑤ Desdobre a capota puxando-a para a frente até à posição desejada.
⑥ Desloque a pega até à posição desejada conforme descrito no item 6 “Ajuste da pega”. Para remover a cobertura, inverta os passos descritos.

BASE DE MONTAGEM NO BANCO DO AUTOMÓVEL

8. INSTALE O ASSENTO NA BASE

Coloque o assento na base virado para TRÁS de modo a que ambos os eixos fiquem nos ganchos e empurre-o para baixo. Ouvirá um som de "clique/clique" quando este ficar preso no lugar e o indicador na pega da base (20) deverá estar azul. Certifique-se de que a pega da base (20) e a capota estão do mesmo lado.

9. RETIRE O ASSENTO DA BASE

Puxe a pega da base (20) até que o indicador fique vermelho e ouça um som de “clique/clique”. Os dois eixos serão libertados dos ganchos. Retire o banco da base.

10. PERNA DE APOIO:

10-1 - Desdobre e puxe a perna de apoio a partir da parte inferior da base até ouvir um som de “clique/clique” e bloqueie no lugar;
10-2 - Coloque o assento com a base na cadeira auto como mostra a figura;
10-3 - Pressione e mantenha pressionado o botão de ajuste da perna de apoio (26) e ao mesmo tempo puxe a perna de apoio (28) para baixo até que assente firmemente no chão.

CUIDADO! A perna de apoio está fixa quando o indicador (a) está totalmente verde.

Nota: Se o indicador (a) estiver vermelho, efetue novamente a instalação, seguindo a sequência de ações acima descrita.

IMPORTANTE! NÃO COLOQUE OBJETOS DEBAIXO DA PERNA DE APOIO! Certifique-se de que a perna de apoio está firmemente em contacto com o chão e que não existem espaços vazios ou objetos por baixo da mesma! Certifique-se de que a perna de apoio não levanta a base da superfície da cadeira auto.

10-4 - Para retrair a perna de apoio, repita os passos anteriores pela ordem inversa.

Empurre a perna de apoio de volta para a parte inferior da base, depois solte a pega giratória e retraia a perna para baixo.

11. ANCORAGEM ISOFIX:

11-1 - Coloque as guias ISOFIX (a) nos pontos de fixação do veículo para auxiliar a instalação das pontas ISOFIX;
11-2 - Coloque a base com o banco virado para TRÁS no banco do veículo;
11-3 - Segure e pressione os botões de libertação ISOFIX (24 e 25) e, ao mesmo tempo, mova as pontas ISOFIX o máximo que conseguir. Os indicadores ISOFIX (27) deverão ficar vermelhos;
11-4 - Introduza as pontas ISOFIX nos pontos de fixação ISOFIX do veículo. Empurre a base para trás até ouvir um som de “clique/clique” e esta bloqueia no lugar.

Nota: Quando instalados corretamente, os indicadores da ponta ISOFIX (27) ficarão completamente verdes. Se os indicadores estiverem vermelhos, efetue novamente a instalação, seguindo a sequência de ações acima descrita.

11-5 - AVISO! Agite a base instalada com as mãos para garantir que está fixa de forma firme e segura. Certifique-se de que os indicadores nas saliências ISOFIX (27) estão verdes.

12. FIXAÇÃO DA CRIANÇA NA CADEIRA AUTO

Para fixar a criança na cadeira auto, consulte o parágrafo 5 "FIXAÇÃO DA CRIANÇA NA CADEIRA AUTO".

INSTRUÇÕES DE MANUTENÇÃO PREVENTIVA

Limpe as peças de plástico ou metal contaminadas com um pano macio de algodão ou uma esponja humedecida com água ou detergente neutro.

Lavar à mão as almofadas macias e damascadas a 300°C com detergente neutro
✿ Não usar lixívia! Não gire! Não seque na máquina! Não engomar!
✿ Não limpe com detergentes agressivos que contenham partículas abrasivas, amoníaco, lixívia ou álcool.
- Após a limpeza, deixe a cadeira secar completamente e depois utilize ou guarde.
Limpe as correias externamente apenas com sabão neutro e um pano húmido!
✿ Não molhe nem remova etiquetas! Contêm informações importantes!
- Armazene o produto num local limpo e seco. Não exponha aos efeitos diretos do ambiente – sol, chuva, humidade ou mudanças bruscas de temperatura!
Em caso de problemas relacionados com o funcionamento normal, contacte os centros de assistência autorizados para consulta ou reparação.
