GEBRUIKSAANWIJZING UVA 115 E Mafell

Vlakschuurmachine Vertaling van de originele gebruiksaanwijzing

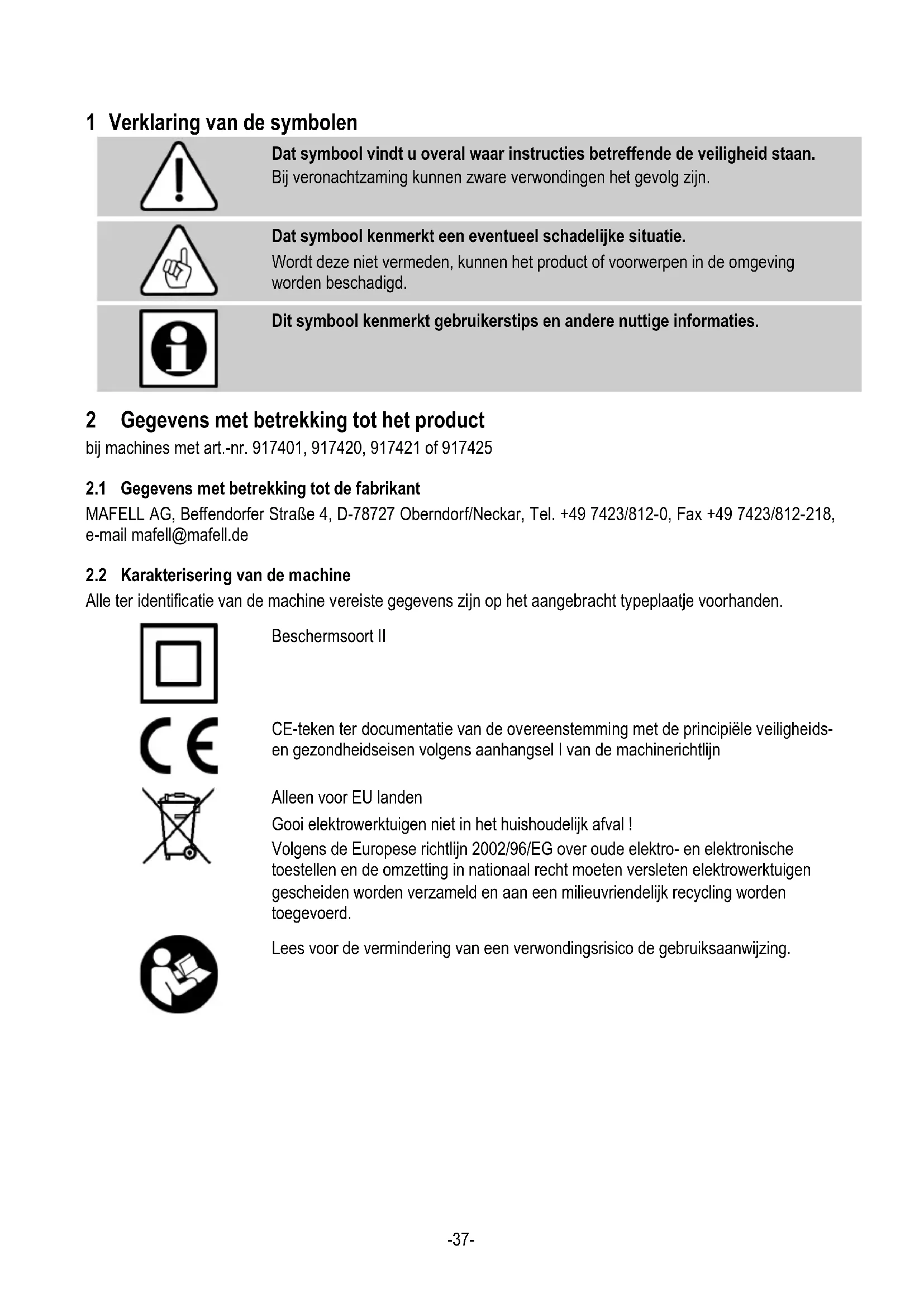

Dat symbool vindt u overal waar instructies betreffende de veiligheid staan. Bij veronachtzaming kunnen zware verwondingen het gevolg zijn.

Dat symbool kenmerkt een eventueel schadelijke situatie. Wordt deze niet vermeden, kunnen het product of voorwerpen in de omgeving worden beschadigd.

Dit symbool kenmerkt gebruikerstips en andere nuttige informaties. 2 Gegevens met betrekking tot het product bij machines met art.-nr. 917401, 917420, 917421 of 917425

2.1 Gegevens met betrekking tot de fabrikant

Alle ter identificatie van de machine vereiste gegevens zijn op het aangebracht typeplaatje voorhanden.

CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn

Alleen voor EU landen Gooi elektrowerktuigen niet in het huishoudelijk afval ! Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd.

Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing.-38-

2.3 Technische gegevens

Bedrijfsspanning 230 V AC Netfrequentie 50 Hz Opnamevermogen continu bedrijf 450 W Slagen in de leegloop 4000 – 24000 slagen / min Slagen bij normale belasting 3000 – 18000 slagen / min Slijpslag 2,6 mm Slijpplaat 223 x 112 mm Slijpmiddelen – klithechtend 230 x 115 mm Schuurpapier om te spannen 280 x 115 mm Doorsnede afzuigstuk 35 mm Gewicht zonder netkabel 2,6 kg

De geluidsemissiemeting gebeurde conform EN 62841-1 en EN 62841-2-4 en is handig om het elektronische gereedschap te vergelijken met een ander gereedschap en om de belasting voorlopig in te schatten.

Gevaar In functie van hoe het elektronisch gereedschap gebruikt wordt, in het bijzonder het bewerkte werkstuk, kunnen de geluidsemissiewaarden tijdens het werkelijk gebruik van het elektronisch gereedschap afwijken van de vermelde waarden. Draag daarom altijd gehoorbescherming, ook als het elektronisch gereedschap onbelast draait!

2.4.1 Gegevens met betrekking tot de geluidsemissie

De volgens EN 62841 berekende geluidsemissiewaarden bedragen: Geluidsniveau L

= 3,0 dB (A) De geluidsmeting werd met het standaard meegeleverde gereedschap uitgevoerd.

2.4.2 Gegevens m.b.t. de trilling

De volgens 62841-2 -4 berekende trillingswaarden bedragen: aan de hoofdhandgreep minder dan 2,5 m/s

aan de voorste handgreep 3,6 m/s

de meetonzekerheid bedraagt 1,5 m/s 2-39-

Vlakschuurmachine UVA 115 E compl. met: 1 delta slijpplaat met velcro 1 slijprooster – Set, P 60 – P 320 1 beschermafdekking 115x230 10-gaats 1 slijprooster Abranet Delta 105 – P 120 1 beschermafdekking Delta 105 1 universele filterzak 1 transportkast 1 gebruiksaanwijzing 1 folder «Veiligheidsinstructies» 1 bediengereedschap

2.6 Reglementaire toepassing

De vlakschuurmachine is uitsluitend voor de droge bewerking van hout, lakken, plamuursel, gips en metaal bedoeld. Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk. Om de machine reglementair te gebruiken, volg de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op.

Gevaar Ondanks een reglementair gebruik en de naleving van de veiligheidsinstructies blijven op basis van het gebruiksdoeleinde bepaalde restrisico’s bestaan die gevolgen kunnen hebben voor de gezondheid. - Aanraken van het schuurpapier of de trillingsplaat bij het slijpen. - Aanraken van spanningsvoerende onderdelen bij geopende kast en niet getrokken netsteker. - Vermindering van het gehoor bij langer durende werkzaamheden zonder gehoorbeveiliging. - Emissie van de gezondheid bedreigende houtstoffen bij langer durend bedrijf zonder afzuiging. 3 Veiligheidsinstructies Gevaar Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies! Lees ook de veiligheidsinstructies in het bijgevoegde boekje "Veiligheidsinstructies". Algemene instructies: - Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding. - Werk nooit zonder de voor de desbetreffende handeling voorgeschreven veiligheidsvoorzieningen en verander aan de machine niets dat de veiligheid zou kunnen belemmeren. - Bij het gebruik van de machine buiten wordt de toepassing van een veiligheidsschakelaar geadviseerd. - Beschadigde kabels of stekers moeten onmiddellijk worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden. - Scherpe knikken aan de kabel voorkomen. Vooral bij het transport en het opslaan van de machine de kabel niet om de machine wikkelen.-40- Instructies met betrekking tot het gebruik van persoonlijke veiligheidsuitrustingen: - Draag bij het werk altijd een gehoorbescherming. - Draag bij het werk altijd een stofmasker. - Draag bij alle werkzaamheden altijd een veiligheidsbril. - Het bij de werkzaamheden optredende stof is vaak schadelijk voor de gezondheid (bijv. bij het bewerken van eiken- en beukenhout, steen, metaal of verf/lak die lood of andere schadelijke stoffen bevat) en mag niet in het lichaam terechtkomen. Raak het stof niet aan en adem het niet in. Gebruik de stofafzuiging en draag bovendien een geschikt stofmasker. Verwijder afgezet stof grondig bijv. door afzuigen met een hiervoor geschikte speciale zuigmachine. Neem dit ook bij het vervangen van de filterzak in acht. Aanwijzingen met betrekking tot het bedrijf: - Houd de handen buiten het schuurbereik van het schuurpapier of de opname ervan. Houdt met uw tweede hand de extra greep of de motorbehuizing vast. - Houdt het werkstuk nooit in de hand of boven het been vast. Zeker het werkstuk aan een stabiele steun. - Zeker, indien mogelijk, het werkstuk tegen een verschuiven, bijv. met lijmklemmen. - Zorgt u voor een vrije en antislip-zekere standplaats met voldoende verlichting. - Gebruik uitsluitend schuurpapier met de in deze gebruiksaanwijzing aangegeven afmetingen. Opmerkingen met betrekking tot onderhoud en reparatie: - De regelmatige reiniging van de machine, vooral van de verstelvoorzieningen en de geleidingen, vormt een belangrijke veiligheidsfactor. - Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant.

Slechts de uitgeschakelde machine aan het voedingsnet aansluiten. 4 Voorbereiden / Instellen

Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt.

Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen. De inwendige doorsnede van het afzuigstuk bedraagt 35 mm. Een onberispelijke stofafzuiging is alleen bij het gebruik van slijproosters of geperforeerd schuurpapier gewaarborgd. Omdat de schuurmachine een eigen afzuiging heeft kan voor korte toepassingen en moeilijk toegankelijke plekken met de eigen afzuiging en de meegeleverde filterzak worden gewerkt. Let hierbij wel op de regelmatige vervanging van de filterzak (afb. 5 en 6).

4.3 Slijpmiddelen wisselen

Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. Monteren van slijpmiddelen met klithechting (afb. 2) De klittenbandsluiting maakt een snel vervangen van de slijpbladen mogelijk.

• Bevrijd de slijpplaat 6 resp. 7 van vuil en stof alvorens u een nieuw slijpblad monteert.

• Bij gebruik van slijproosters kan ter voorkomeing van slijtage de beschermingsafdekking 9 resp. 10 op het klittenoppervlak van de slijpplaat worden geplaatst.

• Let er bij het aanbrengen van de beschermingsafdekking op, dat de boringen met die van de slijpplaat overeenstemmen.

• Let erop dat de klembeugels 4 (afb. 1) bij het werken altijd vergrendeld zijn. Losse klembeugels verslijten en kunnen tot beschadigingen aan de behuizing van de schuurmachine leiden.-41-

• Maak alleen gebruik van originele MAFELL- slijpmiddelen. Monteren van schuurpapier zonder klithechting (afb. 3)

• Ontgrendel de klembeugel 4 door wederzijds optillen van de afgeronde einden 5.

• Ontneem het oude schuurpapier en leg een nieuw schuurpapier in.

• Let bij het bevestigen van het slijpblad op, dat de boringen met die van de slijpplaat overeenstemmen.

• Door druk op de klembeugel 4 fixeert en klemt u het slijpblad.

• Let hierbij erop dat de ontgrendelingshendels op beide kanten vastklikken.

4.4 Monteren van de delta slijpplaat

Monteren van de delta slijpplaat (afb. 4)

• Ontgrendel de klembeugel 4 door het aan beide kanten optillen van de afgeronde uiteinden 5 en trek de klembeugel terug. Vervolgens drukt u van buiten de twee beugels samen en verwijdert u de klembeugel 4 uit de slijpplaat.

• Schuif de delta slijpplaat 7 met de twee nokken schuin van voren in de uitsparing van de slijpplaat

6. Bevestig met schroef 11 de delta slijpplaat 7 aan

De extra handgreep 12 kan indien nodig met de geïntegreerde schroef 13 met de meegeleverde zeskantschroevendraaier van de machine worden verwijderd. 5 Werking

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies".

5.2 In- en uitschakelen

• Inschakelen: Druk op schakelaar 1 (afb.1).

• Uitschakelen: Laat de schakelaar los. Continu bedrijf

• Inschakelen: Druk op schakelaar 1 en vervolgens op de borgknop 2. Laat daarna bij ingedrukte arreteerknop de schakelaar los. De motor draait zonder druk op de schakelaar.

• Uitschakelen: Druk op schakelaar 1 tot de borgknop 2 uitspringt. Laat daarna de schakelaar los.

5.3 Regelelektronica

Het aantal slagen van de schuurmachine UVA 115 E kan aan het verstelwiel 3 van de regelelektronica traploos van 4000 slagen/min t/m 24000 slagen/min worden ingesteld. Met de regelelektronica kan de slijpsnelheid op het desbetreffende materiaal worden afgestemd. Daardoor zijn warmtegevoelige materialen - zoals kunststoffen, kleuren, lakken en lazuurverven - tegen beschadigingen door te hoge slijpsnelheden beschermd. Bovendien houdt het slijprooster langer, omdat het niet dichtsmeert. U heeft dus met de regelelektronica bij het slijpen van verschillende grondstoffen steeds de materiaalbekwame slijpsnelheid.

De beste slijpprestatie bereikt u met iets druk. U voorkomt krassen door het in- en uitschakelen wanneer u de draaien vlakschuurmachine op het werkstuk plaatst en hem met draaiende motor van het werkstuk afneemt. 6 Onderhoud en reparatie Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. MAFELL-machines werden onderhoudsvriendelijk geconstrueerd. De toegepaste kogellagers werden op levenstijd gesmeerd. Na een langere bedrijfstijd adviseren wij, de-42- machine aan een geautoriseerde klantenservice van MAFELL ter inspectie te geven. Verwijder met regelmatige tussenpozen het stof van de machine. Zuig hierbij ook de ventilatieopeningen aan de motor uit.

Reinig de machine zorgvuldig als u ze lange tijd niet gebruikt. Spuit blanke metaaldelen in met roestwerend middel. 7 Verhelpen van storingen Gevaar De opsporing van de oorzaken van voorhanden storingen en het verhelpen hiervan vereist steeds vermeerde oplettendheid en voorzichtigheid. Van tevoren netsteker trekken! Onderstaand worden sommig vaak optredende storingen en hun oorzaken opgelijst. Bij verdere storingen richt u zich alstublieft aan uw handelaar of direct aan de MAFELL-klantenservice. Storing Oorzaak Remedie Machine laat zich niet inschakelen Geen netspanning voorhanden Spanningsvoeding controleren Koolborstels versleten Machine naar de MAFELL- klantenservice brengen

8 Slijpmiddel Best-nr. Prijskaart. Voorwerp Uitvoering Stuk 093410 99 Slijprooster Abranet 115x230, 20 stuks Korrelgrootte 60 1 093411 99 Slijprooster Abranet 115x230, 35 stuks Korrelgrootte 80 1

9 Extra toebehoren - Universele stofzak UFB-1, 5 stuks Best-nr. 205570
