Productsoort	Draadloze boor/schroefmachine voor grond en mengen
Merk	Einhell
Model	GPEA 18150 Li BLSolo
Voeding	18 V DC (lithium-ion-accu, niet inbegrepen)
Onbelast toerental	125 t/min
Gereedschapshouder	M14
Max. boor-/mengdiameter	150 mm
Gewicht	5,7 kg
Geluidsdrukniveau (LpA)	79,4 dB(A) (onzekerheid K=3 dB)
Geluidsvermogensniveau (LWA)	90,4 dB(A) (onzekerheid K=3 dB)
Trilling (ah)	5,54 m/s² (onzekerheid K=1,5 m/s²)
Draairichting	Vooruit (2 standen) en achteruit
Acculadingsindicator	3 LED's: volledig, gedeeltelijk, leeg, abnormale temperatuur
Compatibele lader	Einhell lithium-ion lader (groene LED knippert = gereed, rood = laden, enz.)
Meegeleverde accessoires	Grondboor 150 mm, gebruiksaanwijzing, veiligheidsinstructies
Beoogd gebruik	Gaten boren in de grond en mengen van bouwmaterialen (mortel, pleister)
Onderhoud	Geen interne onderdelen die onderhoud nodig hebben; reinigen met een vochtige doek
Noodzakelijke bescherming	Veiligheidsbril, gehoorbescherming, handschoenen, veiligheidsschoenen
Garantie	24 maanden (voorwaarden: niet-professioneel gebruik)
Beschermingsgraad	Niet gespecificeerd (huishoudelijk gebruik)

Veelgestelde vragen - GPEA 18150 Li BLSolo EINHELL

Hoe laad ik de accu van de Einhell GPEA 18150 Li BLSolo boormachine op?

Verwijder de accu van het apparaat door op de ontgrendelknop te drukken. Sluit de lader aan op een stopcontact (controleer de spanning). Plaats de accu in de lader. Het groene LED-lampje knippert tijdens het laden en brandt continu wanneer deze vol is. Als het rode LED-lampje knippert, duidt dit op een fout of abnormale temperatuur; laat de accu afkoelen.

Welke draairichtingen zijn beschikbaar?

De schakelaar voor schakelstanden/draairichting heeft drie posities: A: rechtsom stand 1, B: rechtsom stand 2, C: linksom. Gebruik linksom om schroeven los te draaien of gereedschap te verwijderen.

Hoe vervang ik de messen van de grondboor?

Om de messen te vervangen (afb. 5d), verwijder eerst de accu. Schroef de versleten messen los en bevestig de nieuwe volgens de aangegeven richting. Gebruik compatibele messen met een diameter van 120 mm of 150 mm.

Wat is de garantieduur van het apparaat?

De garantie is 24 maanden vanaf de aankoopdatum, geldig voor huishoudelijk gebruik (niet professioneel). Om aanspraak te maken op de garantie, registreer het defect op www.Einhell-Service.com met het aankoopbewijs.

Kan ik deze boormachine gebruiken om mortel te mengen?

Ja, met de geschikte menger (niet inbegrepen) en het tussenstuk. De machine is ontworpen voor het mengen van vloeibare en poedervormige bouwmaterialen zoals mortel, pleister en soortgelijke stoffen.

Hoe reinig ik het apparaat?

Verwijder de accu voor het reinigen. Gebruik een vochtige doek met een beetje milde zeep. Laat geen water binnendringen. Gebruik geen agressieve producten. Blaas stof uit de ventilatiesleuven met lagedruk perslucht.

Wat te doen als de accu niet oplaadt?

Controleer de netspanning en het contact van de oplaadpinnen. Als het probleem aanhoudt, stuur de lader en accu naar de klantenservice. Probeer niet zelf te repareren.

Welke beschermingsmiddelen worden aanbevolen?

Draag een veiligheidsbril, gehoorbescherming (oorkappen), handschoenen, veiligheidsschoenen en een haarnet voor lang haar. Een stofmasker wordt aanbevolen bij werkzaamheden die stof veroorzaken.

Hoe weet ik de laadstatus van de accu?

Druk op de indicator-schakelaar (d): 3 LED's aan = volledig opgeladen; 2 of 1 LED = gedeeltelijk opgeladen; 1 knipperende LED = accu leeg; alle LED's knipperen = abnormale temperatuur (laat 24 uur rusten bij kamertemperatuur).

Waar kan ik reserveonderdelen vinden?

Bestel reserveonderdelen op www.Einhell-Service.com en vermeld het type, het referentienummer en het identificatienummer van het apparaat, evenals het onderdeelnummer. Hoogwaardige accessoires zijn verkrijgbaar op www.kwb.eu.

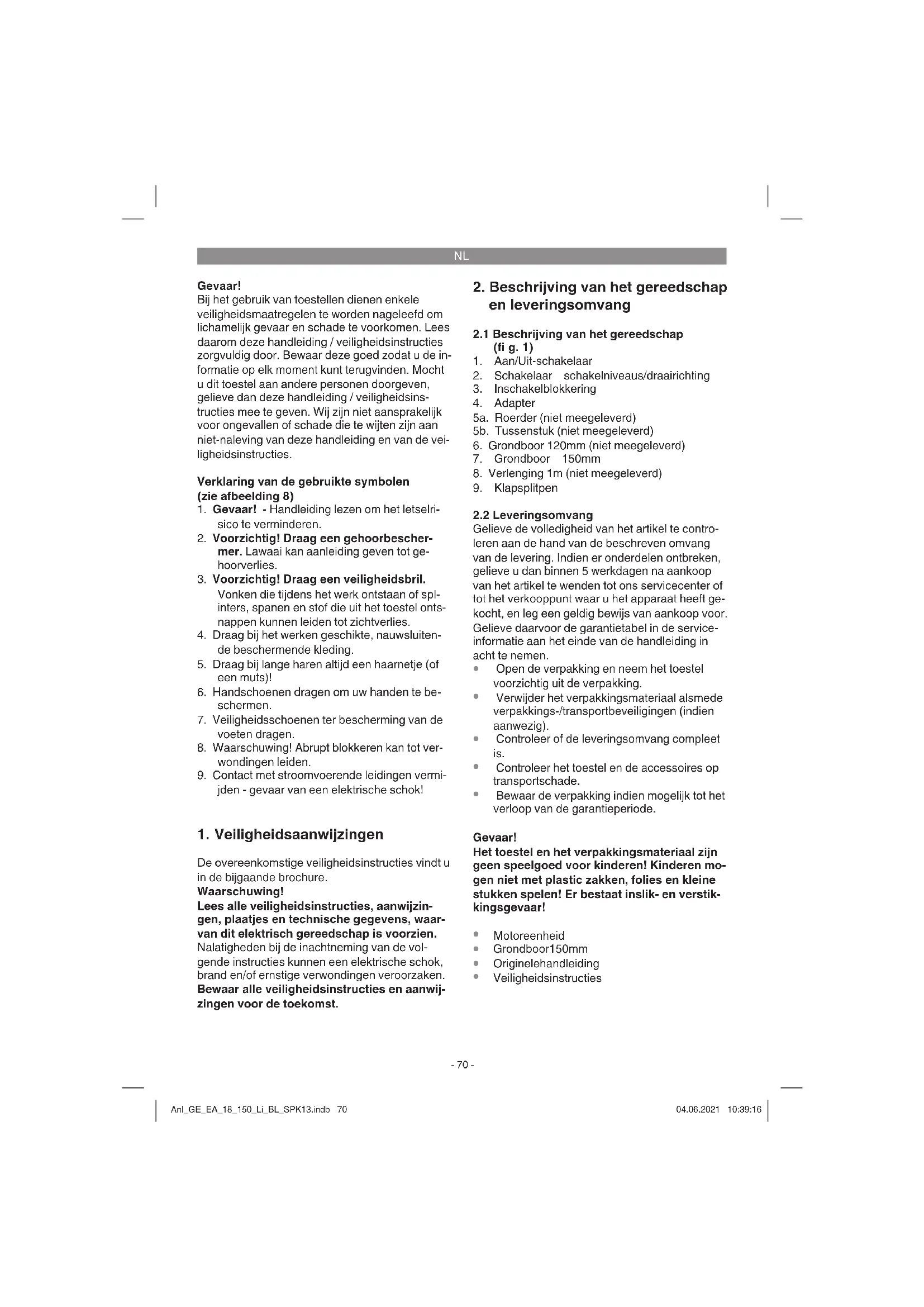

GEBRUIKSAANWIJZING GPEA 18150 Li BLSolo EINHELL

NL Originele handleiding Accu grondboor

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kuterugvinden. Mocht u dit toestel aan andere Personen dooregeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geen. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleding en van de veiligheidsinstructies.

Verklaring van de gebruekte symbolen (zie afbeeling 8)

1. Gevaar! - Handleiding lezen om het letselrisico te verminderen.
2. Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.
3. Voorzichtig! Draag een veiligheidsbril.
   Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen+knen leiden tot zichterlies.
4. Draag bij het werkken geschiktke, nauwsluitende beschermende kleding.
5. Draag bij lange haren altijd een haarnetje (of een muts)!
6. Handschoenen dragen om uw handen te beschemen.
7. Veiligheidsschoenen ter bescherming van de voeten dragen.
8. Waarschuwing! Abrupt blokkeren kan tot verwondingen leiden.
9. Contact met stroomvoerende leidingen vermijden - gevaar van een elektrische schok!

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Waarschuwing!

Lees alle veiligheidsinstructies, aanwijzingen,plaatjes en technische gegevens, waarvan dit elektrisch gereedschap is voorzien.

Nalatigheden bij de inachtneming van de vol-gende instructies hunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwij-zingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Aan/Uit-schakelaar
2. Schakelaar schakelniveauaus/draairichting
3. Inschakelblokkering
4. Adapter
   5a. Roerder (niet meegeleverd)
   5b. Tussenstuk (niet meegeleverd)
5. Grondboor 120mm (niet meegeleverd)
6. Grondboor 150mm
7. Verlenging 1m (niet meegeleverd)
8. Klapsplitpen

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te controlen aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of toh het verkooppunt wa u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spelgoed voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaatinsk- en verstikkingsgevaar!

Motorenheid
Grondboor150mm
Originelehandleiding
Veiligheidsinstructies

NL

Afhankelijk van het opzetstuk is de machine geschikt voor:

• De machine kan worden ingezet om gaten te boren in de grond.
  De machine is bedoeld om vloeibare en poedervormige bouwmaterialen zoals mortel, pleister en gelijkaardige substanties aan te Mengen. Al naargelang de consistatie van het materiaal en de te Mengen hoeveelheid要去 de passende roerder met de juiste mengwerking worden ingezet.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk anderverder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener,iet de fabrikant,aansprakelijk.

Wij wijzen erop dat once gereedschappen overeenkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrièle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Gevaar! Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 62841.

Geluidsdrukniveau L_pA 79,4 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen L_WA 90,4 dB (A)

Onzekerheid KwA 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 62841.

NL

5. Vóor inbedrijfstelling

5.1 Laden van de LI-accupack (afb. 2-3)

1. Trek de accupack (a) uit de handgreep, verwiju de grendelknop (b) maar beneden drukt.

2. Vergelijk of de netspanning vermeld op het typeplaatje overeenstem met de beschikbare netspanning. Steek de netstekker van de lader (c) in de contactdoos. De groene LED begint te knipperen.

3. Schuif de accu op de lader.

Onder punt 10 (indicatie lader) vindt u een tabel met de betekenissen van de LED indicatie aan de lader.

Als de accapack Niet kan worden geladen, controleer dan

of aan de contactdoos de netspanning beschikbaar is.
- of een fouloos contact aan de laadcontacten van de lader voorhanden is.

Indien het laden van de accupack nog altijd nicht möglich is, dan verzoeken wij u

delader
endecapack

op te sturen aan once klantendienst.

5.2 Accu-capaciteitsindicatie (afb. 2, pos.e)

Druk op de schakelaar voor accu-capaciteitsindicatie (d). De accu-capaciteitsindicatie (e) signaled leert de laadtoestand van de accu aan de hand van 3 LEDs.

De temperatuur van de accu is te laag. Verwijder de accu van het apparaat en laat de accu eén dag liggen bij ruimtemateratuur. Als de fouit opnieuw optreedit, dan werk hij diep ontladen en is hij defect. Neem de accu van het apparaat. Een defecte accu mag Niet meer gebruikt resp. geladen worden.

5.3 Montage gereedschap

Verwijder vór de montage de accu, om te vermijden dat de machine aanloopt.

Montage roerder en tussenstuk (afb. 4a-4b)

Montage roerder/boor/verlenging (afb. 5a- 5c)

6. Bediening

6.1 Aan/Uit-schakelaar (afbeelding 6, pos. 1)

Motorapparaat alkjd met bye handen vasthonden aan de grepen. Grepen stevig vastpakken met de duimen,rechterland aan de bedieningsgrep.

Inschakelen:

Inschakelblokkering (3) en Aan/Uit-schakelaar (1) indrukken.

Uitschakelen:

Aan/Uit-schakelaar (1) loslaten.

6.2 Schakelaar schakelniveauaus/draairichting (afb. 1a, pos. 2)

A. Rechtsdraaiend niveau 1

B. Rechtsdraaiend niveau 2

C. Linksdraaiend

6.3 Wissel van de messen (afb. 5d, pos. A)

aan grondboor 120mm en 150mm.

Wissel van de messen gebeurt zoals getoond in afb. 5d.

7. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle reinigingswerkzaamheden de accu eruit.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachtze zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de

NL

kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestelterechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

7.2 Onderhoud

In het toestel zijn er geen andere te onderhoven onderdelen.

7.3 Bestelling van onderdelen en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus
Artikelnummer van het apparaat
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuelle prijzen en info vindt u terug onder www.Einhell-Service.com

Tip! Voor een goed werkresultaat beveelen wij hoogwaardig toehoren vankwb aan! [e-mail]

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan waar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaan uit diverse materialien, zoals b.v. metaal en kunststof.

Defecte toestellen horen nicht thuis in het huisvuil. Om zich van het toestel maar behoreten te ontdoen dient het hier een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent geleieve u dan bij de gemeente te informeren.

9. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrie plaats die voor kinderen ontogankelijk is. De optimale opbergtemperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

10. Indicatie lader

Indicatiestatus		Betekenis en maatregel
Rode LED	Groene LED
Uit Knippert	OperationaliteitDe lader is aangesloten aan het net en operationeel; de accu zit nicht in de lader.
Aan Uit Laden		De lader laadt de accu in de snelle laadmodus. De laadduur vindt u direct aan de lader.Aanwijzing! Al naargelang de acculading kan de laadduur ie's afwijken van de vermeldeijdden.
Uit Aan De accu is opgeladen en operationeel.Daarna worden tot aan de volledige lading omgeschakeld op een bufferla-ding.Laat de accu hiervoor ongeveer 15 min. langer in de lader zitten.Maatregel:Neem de accu uit de lader. Isoeleer de lader van het net.
Knippert Uit	AanpassingsladingDe lader bevindt zich in de modus behoedzame lading.Hierbij worden de accu om veiligheidsredenen langzamer geladen, hetgeenmeerijd vergrt. Dit kan de volgende orzaken hebben:- De accu werk zeer langeijd Nieteer geladen.- De accutemperatuur ligt Niet in het ideale bereik.Maatregel:Wacht tot het laadproces is afgesloten, de accu kan niettemin verderrwen geladen.
Knippert Knippert Fout		Laadproces is Niet meer mogelijk. De accu is defect.Maatregel:Een defecte accu mag Nieteer worden opgeladen.Neem de accu uit de lader.
Aan Aan Temperaturstoring		De accu is te warm (bijv. direct instralend zonlicht) of te koud (onder 0 °C).Maatregel:Neem de accu de lader uit en bewaar hem 1 dag bij kamertemporatuur (ca. 20 °C).

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaalrecht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatif verplicht, i.p.v. het toestel terug te sturen, mede te werkken bij de behoortlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgevegen die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoaires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeltelijk, enkel toegestaan mits uitdukkelijke toestemming van Einhell Germany AG.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle Diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er reckening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig�is als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Accu
Verbruiksmaterialial/verbruiksstukken*
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelingte te zorgen voor een nauwkeurige beschrijving van de bout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is uiens opgevallen voordat het defect zich Voordeed (symptom voor het defect)?
• Welke fouliewe werkwijze vertoont het toestel volgens u (hoofdsymptoom)?

Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaatECHTER ooit Niet hier behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijk noch van een andere zichstandige aktiviteit wilten gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn neue apparaten toezegt in aanvulling tot de wettelijk garantie. Uw wettelijk garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichu apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhopen van zulke gebreken aan het apparatusaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvooraarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere naturuurlijke slijtage.

• De garantiperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantiperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantiéclaims na verloop van de garantiperiode is uitgesloten. De herstelling of verranging van het apparaat leidt nicht tot een verlenging van de garantiperiode noch worden door deze prestatie een neue garantiperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantieclaim in te dieren het defecte apparaat aan te melden onder: www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennenuitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verzwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
