GPEA 18150 Li BLSolo - Boremaskine EINHELL - Gratis brugsanvisning og manual

Produkttype	Trådløs bore- og skruemaskine til jord og blanding
Mærke	Einhell
Model	GPEA 18150 Li BLSolo
Strømforsyning	18 V DC (Li-ion batteri, ikke inkluderet)
Tomgangshastighed	125 o/min
Værktøjsholder	M14
Maks. bore-/blandediameter	150 mm
Vægt	5,7 kg
Lydtryksniveau (LpA)	79,4 dB(A) (usikkerhed K=3 dB)
Lydeffektniveau (LWA)	90,4 dB(A) (usikkerhed K=3 dB)
Vibration (ah)	5,54 m/s² (usikkerhed K=1,5 m/s²)
Rotationsretning	Fremad (2 trin) og bak
Batteriniveauindikator	3 LED: fuld, delvis, tom, unormal temperatur
Kompatibel oplader	Einhell Li-ion oplader (grøn LED blinker = klar, rød = oplader osv.)
Medfølgende tilbehør	Jordskrue 150 mm, brugsanvisning, sikkerhedsinstruktioner
Tilsigtet brug	Bore huller i jorden og bland byggematerialer (mørtel, puds)
Vedligeholdelse	Ingen interne dele kræver vedligeholdelse; rengøring med fugtig klud
Nødvendig beskyttelse	Beskyttelsesbriller, høreværn, handsker, sikkerhedssko
Garanti	24 måneder (betingelser: ikke-professionel brug)
Beskyttelsesklasse	Ikke specificeret (husholdningsbrug)

Ofte stillede spørgsmål - GPEA 18150 Li BLSolo EINHELL

Hvordan oplader jeg batteriet til boremaskinen Einhell GPEA 18150 Li BLSolo?

Fjern batteriet fra maskinen ved at trykke på låseknappen. Tilslut opladeren til en stikkontakt (kontrollér spændingen). Sæt batteriet i opladeren. Den grønne LED-indikator blinker under opladning og er konstant tændt, når batteriet er fuldt opladet. Hvis den røde LED blinker, indikerer det en fejl eller unormal temperatur; lad batteriet køle af.

Hvilke rotationsretninger er tilgængelige?

Kontakten til omstillingsniveauer/rotationsretning har tre positioner: A: højre gang niveau 1, B: højre gang niveau 2, C: venstre gang. Brug venstre gang til at skrue af eller fjerne værktøj.

Hvordan udskifter jeg knivene på jordskruen?

For at udskifte knivene (fig. 5d) skal du først fjerne batteriet. Skru de slidte knive af og sæt de nye på i den angivne retning. Brug kompatible knive med diameter 120 mm eller 150 mm.

Hvad er garantiperioden for maskinen?

Garantien er 24 måneder fra købsdatoen, gældende til husholdningsbrug (ikke professionel). For at gøre garantien gældende skal du registrere fejlen på www.Einhell-Service.com med købsbevis.

Kan jeg bruge denne boremaskine til at blande mørtel?

Ja, med den passende blander (ikke inkluderet) og mellemstykket. Maskinen er designet til at blande flydende og pulverformige byggematerialer som mørtel, puds og lignende stoffer.

Hvordan rengør jeg maskinen?

Tag batteriet ud før rengøring. Brug en fugtig klud med lidt mild sæbe. Lad ikke vand trænge ind indeni. Brug ikke aggressive rengøringsmidler. Blæs støv ud af ventilationsåbningerne med trykluft ved lavt tryk.

Hvad gør jeg, hvis batteriet ikke oplades?

Kontrollér netspændingen og kontakten til opladerstifterne. Hvis problemet fortsætter, send opladeren og batteriet til kundeservice. Forsøg ikke at reparere selv.

Hvilket beskyttelsesudstyr anbefales?

Brug beskyttelsesbriller, høreværn (støjhætte), handsker, sikkerhedssko og hårnet til langt hår. Støvmaske anbefales ved støvende arbejde.

Hvordan tjekker jeg batteriets ladestatus?

Tryk på indikatorafbryderen (d): 3 LED tændt = fuld opladning; 2 eller 1 LED = delvis opladning; 1 LED blinker = batteri tomt; alle LED blinker = unormal temperatur (lad det hvile i 24 timer ved stuetemperatur).

Hvor finder jeg reservedele?

Bestil reservedele på www.Einhell-Service.com med angivelse af type, reference og identifikationsnummer samt reservedelsnummer. Premium tilbehør er tilgængeligt på www.kwb.eu.

BRUGSANVISNING GPEA 18150 Li BLSolo EINHELL

DK/ Original betjeningsvejledning N Akku-jordbor

HR/ Originalne upute za uporabu
BIH Baterijska busilica za zemplju

S Original-bruksanvising Batteridriven jordborr

RS Originalna uputstva za upotrebu Akumulatorski bušac za zemplju

CZ Originalni navod k obsluze Akumulatorovy zemni vrtak

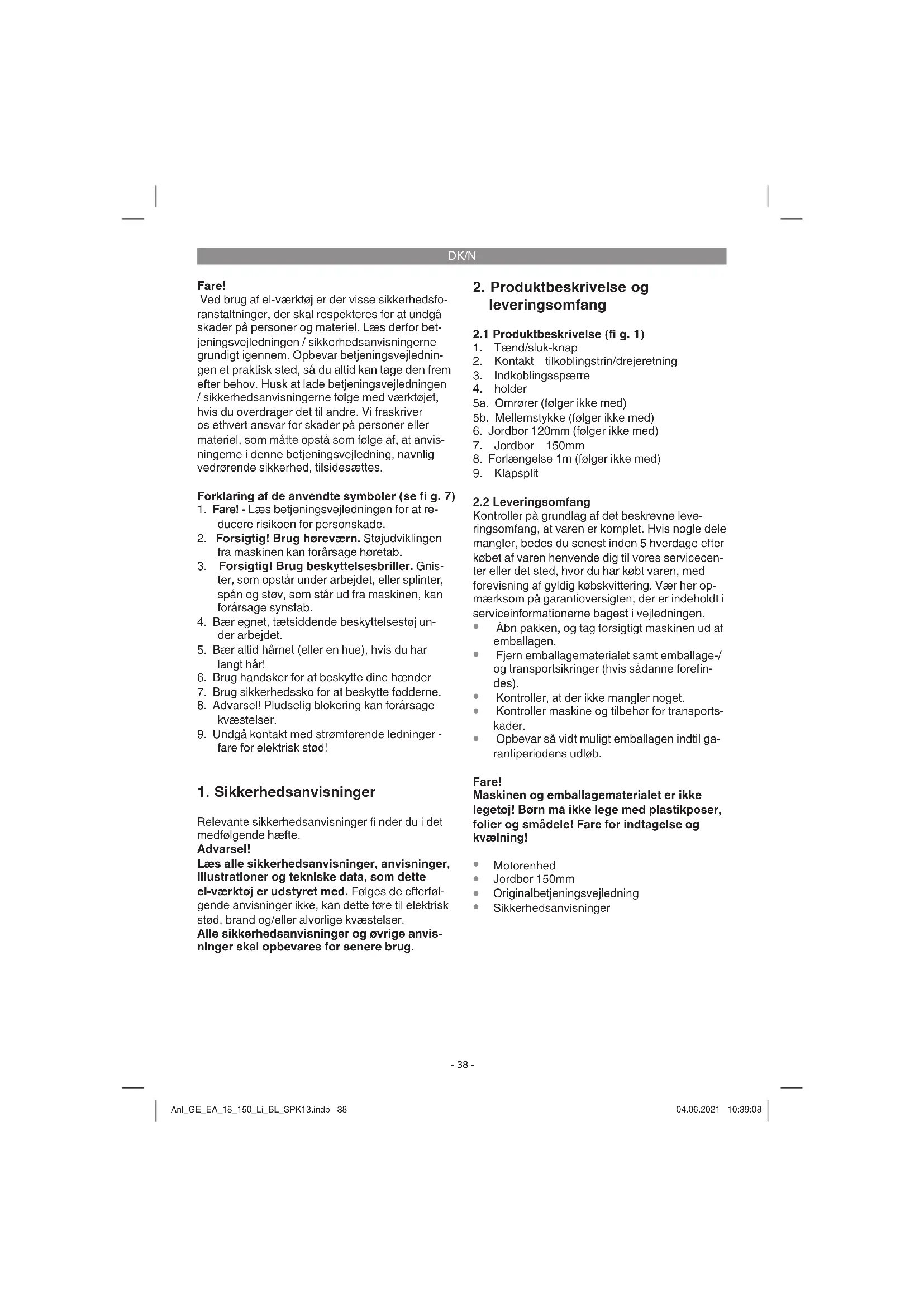

Ved brug af el-vaerktoj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgaskader pa personer og materiel. Laes derfor betjeningsvejledningen / sikkerhedsanvisingerne grundigt igennem. Opbevar betjeningsvejledningen et practisk sted, sa du altid kan tage den fremfter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisingerne folge med varktojet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader pa personer ellateriel, som matte opsta som folge af, at anvisingerne i donne betjeningsvejledning, navlig vedrorende sikkerhed, tilidesaettes.

Forklaring af de anvendte symboler (se fi g. 7)

1. Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade.
2. Forsigtig! Brug horeværn. Stojudviklingen fra maskinen kan forarsage horetab.
3. Forsigtig! Brug beskyttelsebriller. Gnister, som opstar under arbejdet, eller splinter, span og stov, som star ud fra maskinen, kan forarsage synstab.
4. Bae ergnet, tætsiddende beskyttelsestøj under arbejdet.
5. Baer altid harnet (eller en hue), his du har langt har!
6. Brug handsker for at beskytte dine haender
7. Brug sikkerhedssko for at beskytte fddderne.
8. Advarsell Pludselig blokering kan forrsage kvaestelser.
9. Undgå kontakt med stromførende ledninger -fare for elektrisk stød!

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfalgende haefte.

Advarsel!

Laes alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-varktoj er udstyret med. Folges de afterfol-gende anvisninger ici, kan dette fore til elektrisk stod, brand og/eller alvorlige kvaestelser.

Alle sikkerhedsanvisninger og ørige anvisninger skal opbevarres for senere brug.

2. Produktbeskrivelse og leveringsomfang

1. Taend/sluk-knap
2. Kontakt tikkoblingsstrin/drejeretning
3. Indkoblingssspaerre
4. holder
   5a. Omrør (følger ikke med)
   5b. Mellemstykke (folger icke med)
5. Jordbor 120mm (folger称之med)
6. Jordbor 150mm
7. Forlengelse 1m (folger ici med)
8. Klapsplit

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverbage after kobet af varen henvende dig til vores servicecenter aller det sted, hvor du har kobt varen, med forevisning af gyldig kobskvittering. Vær her opmærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Abn pakken, og tag forsigtigt maskinen ud af emballagen.
Fjern emballagematerialet samt emballage/og transportsikringer (hvis sādanne forefindes).
- Kontroller, at der ikke mangler noget.
- Kontroller maskine og tilbehør for transportskader.
Opbevar sa vikt muligt emballagen indtil garantiperiodens udlob.

Fare!

Maskinen og emballagemateriaielet er ikke legetoj! Børn på不经le gele med plastikposer, folier og smadele! Fare for indtagelse og kvænlning!

Motorenhed
Jordbor 150mm
Originalbetjeningsvejledning
Sikkerhedsanvisninger

DK/N

3. Formalsbestemt anvendelse

Maskinen er egnet til falgende, afhengigt af den pagaelende pasats:

• Maskinen er beregnet til at bore huller i jorden.
• Maskinen er beregnet til at blande flydende og pulverformige byggematerialer, sösom mørtel, puds og lignende substanser. Der skal benyttes en passende omrører med den rigtige blandeeffekt, afhængigt af materialekonsistens og blandingsmængde.

Saven mä kun anvendes i overensstemmelse med dens tilænkte formal. Enhver,anden form for anwendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det��e sig pa personer eller materiel, som matte opstå som folge af, at maskinen ikke er brevet anvendt korrekt. Ansvaret bærés alene af brugeren/ejeren.

Bemark, at vore Produkter ici er konstrueret til erhvervsmaessig, handvarksmaesig ell er industriel brig. Vi fraskiver os ethvert ansvar, safremt produktet anwendes i erhvervsmaessigt, handvarksmaesigt, industrielt ell lignende ojemed.

4. Tekniske data

Spaendingsforsyning motor: 18 V d.c

Omdrejningstal, ubelastet 125 min

Holder: M14

maks.bore/rore-diameter: 150 mm

Vaegt: 5,7 kg

Fare!

Stojog vibration

Stoj- og vibrationstaler beregnet i henhold til EN 62841.

Lydtryksniveau L_pA 79,4 dB(A)

Usikkerhed KpA 3 dB

Lydeff ektniveau L_WA 90,4 dB(A)

Usikkerhed K_WA 3 dB

Brug horevaern.

Stojudviklingen fra maskinen kan forarsage ho retab.

De angivede samlede svingningsværder og de angivede stojemissionsværder er blevet malt iht. en standardiseret analyseproces og kan anvendes til atSAMmenigne el-vaerktoj indbyrdes.

De angivede samlede svingningsværder og de angivede stojemissionsværder kan ogsa bruges til at gennemfere en forellobig vurdering af belastninger.

Advarsel:

Svingnings- og stojemissionerne kan afvige fra de angivede vardier, nar el-vaerktojet bruges, dette afhaenger af den made, el-vaerktojet bruges pa, og især af, hvilke typen emne der bearjeves.

Stojudvikling og vibration skal begranges til et minimum!

• Brug kun intakte og ubeskadigede maskiner.

Vedligehold og rengør maskinen med jævne mellelemrum.
- Tilpas arbejdsmaden after maskinen.
Overbelast称之ke maskinen.
Lad i givet fald maskinen underkaste et aftersyn.
Sluk maskinen, när den ikke benyttes.
Baehandsker.

Forsigtig!

Tilbagevarende risici

Ogsa selv om du betjener el-varktojet forskriftsmaesigt, er der stadigvæk nogle risikofaktorer atage hojde for. Folgende farer kan opsta, alt after el-varktojets type og konstruktionsmade:

1. Lungeskader, safremt der ikke bæres egnet stovmaske.
2. Horeskader, safremt der icke barees egnet horevarn.
3. Helbredsskader, som folger af hand-armvibration, safremt varktojet benytes over et laengere tidsrum aller icke handteres og vedigeholdes forskrlftsmessigt.

DK/N

5. Inden ibrugtagning

5.1 Opladning af LI-akku-pack (fi g. 2-3)

1. Traek akku-pack'en (a) ud af händtaget, mens du trykker anslagsknappen (b) ned.
2. Kontroller, at netspændingen, som star anfort pa mærkepladen, svarer til den forhandenvaerende netspænding. Saet netstikket til la-deaggregatet (c) i stikkontakten. Den gronne LED-lampe begynder at blinke.
3. Skub akkumulatorbatteriet fast på ladeaggregatet.

Under punkt 10 (Visninger på ladeaggregatet) fi ndes en oversigt over LED-lampernes betydning.

Hvis det ikke er muligt at oplade akku-pack'en, skal du kontrollere,

om der er netspaending i stikkontakten.
- om forbindelsen til ladekontakterne på lade-aggregatet er iorden.

Hvis det stadigvæk ici er muligt at oplade akku-pack'en, bedes du indsende

ladeaggregatet
- samtakku-pack'en
til vores kundeservice.

5.2 Akku-kapacitetsindikator (fi g. 2/pos.e)

Tryk på kontakten til akku-kapacitetsindikator (d). Akku-kapacitetsindikatoren (e) angiver akkumulatorbatteriets ladetilstand ved hjælp af 3 LED-lamper.

Alle 3 LED'er lyser:

Akkuen er fuldt oplatet.

2 ell er 1 LED(er) lyser

Akkubatteriet rader over tilstrækkelig restkapacitet.

1 LED blinker:

Akkubatteriet er afl adt; oplad akkubatteriet.

Akkumulatorbatteriets temperatur er underskredet. Fjern alkumulatorbatteriet fra Produktet og lad alkumulatorbatteriet hvile en dag ved stuetemateratur. Fremkommen fejlen igen, er alkumulatorbatteriet meget afl adet og defekt. Fjern alkumulatorbatteriet fra Produktet. Et defekt alkumulatorbatteri ma ikke længere bruges og oplades.

5.3 Montering af værktoj

Fjern venligst akkumulatorbatteriet for monteringen, sa maskinen ikke kan gå i gang.

Montering af omrører og mellemstykke (fi g. 4a-4b)

Montering af omrør/bor/forlengelse (fi g. 5a- 5c)

6. Betjening

6.1 Taend/sluk-knap (billede 6/pos.) 1)

Hold altidGOOD fast motorenheden ved at anbringe begge hender pa grebene. Tommelfi ngrene skal anbringes fast omkring grebene, den hojre hand pa betjeningsgrepabet.

Tande:

Tryk på indkobligsspaerren (3) og taend/slukknappen (1).

Slukke:

Slip taend/sluk-knappen (1).

6.2 Kontakt tilkoblingstrin/ drejeretning (fi g. 1a/pos.2)

A. Hojregang trin 1
B. Hojregang trin 2
C. Venstregang

6.3 Udskifting af knife (fi g. 5d/pos. A) på jordbor 120mm og 150mm.

Træk altid batteriet ud, inden du foretager indstil-inger pa maskinen.

7.1 Rengoring

• Hold sá védt muligit beskyttelsesanordninger, luftsprækker og motorhuset fri for stov og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblaænsing med lav'tryk.
  Vi anbefaler, at maskinen rengores hver gang after brug.
• Rengar af og til maskinen med en fugtt klud og lidt blod sæbe. Undgå brug af rengoringseller oplosningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas pa,

DK/N

at der icike kan trange vand ind i maskinens indvendige dele. Traenger der vand ind i et elvaerktoj, oger det risikoen for elektrisk stod.

Der fi ndes-ieke yderligere dele, som skal vedligeholds inde i maskinen.

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservationele bedes folgende oplyst:

• Produktets typebetegnelse
• Produktets yarenummer
  Produktets identnummer
• Nummeret på den ønskede resedel Aktuelle priser og øvrig information fi ndes på www.Einhell-Service.com

Tip! Det anbefales at bruge forsteklasses tilbehør fra kwb for at opnå et godt arbejdsresultat! www.kwb.eu [e-mail]

Produkt leveres indpakket for at undgå transportskader. Emballagen bestär af rámaterialer og kan genanvendes erller indeleveres pa genbrugsstation. Produktet og dets tilbehör bestär af forskelligartede materialer, f.eks. metal og plast. Defekteprodukter mä ikke smides ud som almindeligt husholdningsaff ald. For at sikre en fagmæssig korrekt bortskaff else skal produit indleveres pa et aff aldsdepot. Hvis du/DDke har kendskap til lokalt aff aldsdepot, sa kontakt din commune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevarres pa et mørkt, tør og frostfrit sted uten for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30^ . Opbevar el-værktjoet i den originale emballage.

DK/N

10. Visning på ladeaggregat

Visningsstatus		Betydning og pærkævet handling
Rød lysdi-ode	Grøn lysdi-ode
Slukket Blinker Standby-modus		Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatte-rit er ikke i ladeaggregatet
Tændt Slukket Opladning		Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågåeldende ladetider fi ndes direkte på ladeaggregatet.Bemørk! De faktiske ladetider kan afvige noget fra de angivede ladetider affhængigt af den eksisterende akkuladning.
Slukket Tændt Akkumulatorbatteriet er oplad't og klar til brug.Herefter skiftes til skånende opladning, indtil fuldstændig opladning er质地.Lad hertil akkumulatorbatteriet blive ca. 15 min.LAGERE på ladeaggregatet.Pærkævet handling:Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra stromforsyningsnettet.
Blinker Slukket Tilpasningsopladning		Ladeaggregatet befinder sig i Funktionen for skånsom opladning.Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have følgende ørsager:- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.Pærkævet handling:Vent, indtil ladeprocesen er færdig, akkumulatorbatteriet kan stadigvæk oplades.
Blinker Blinker Fejl		Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.Pærkævet handling:Et defekt akkumulatorbatteri mærøkke længere opladesTAG akkumulatorbatteriet ud af ladeaggregatet.
Tændt Tændt Temperaturfejl		Akkumulatorbatteriet er for varmt (f.ecs. direkte solindfald) eller for koldt(under 0° C).Pærkævet handling:Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20°C).

DK/N

Kun for EU-lande

I medfor af Radets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgiving skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formalå på miljømæssig forsvarlig vis.

Ejeren af el-værktoget er - med minre delle tilbagesender maskinen - forpligtet til at bortskaffe maskinen og dens dele ifolge miljoforskritterne. Den brugte maskine kan indleveres hos en genbrugsstation - sporgevt. personalet her, ellr forhodig hos din commune. Tilbehor og hjelpmidler, som folorger med maskinen, og som ikke indeholder elektriske dele, er/DDke omfattet af ovenstaende.

Genoptryk aller anden kopiering af dokumention og ffolgedokumenter til Produkter, ogsa i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG.

Ret til tekniskeændringer forbeholds

DK/N

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, rader vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De stå til din radighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af resededele og sliddele eller kob af forbrugsmaterialer.

Vær opmaerkoms pa, at folgende dele pa produit slides som folge af brug erller udsættes for naturligt slid resp. at folgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Akku
Forbrugsmaterialie/ forbrugsdele*
Manglende dele

• er seksne不同程度 vis indeholdt i leveringsomfangent!

Konstateres mangler erer fej, bedes du melde fejen pa internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejen sa nojagtigt som muligt og i hvert fald besvare folgende sporgsmal:

Harproduktet fungeret,ller var det defekt fra begyndelsen?
- Har du bemærket noget usaedvandligt,inden defekten opstod (symptom for defekt)?
Hvilken feilfunktion mener du, atprodukter berort af (hovedsymptom)?

Voreprodukter er unterlagt en streng kvalitetskontrol. Hvisprodukter alligevel pa et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde bereder dig kontakte vores kundeservice pa adressen, som er anfort pa dette garantibevis. Du kan naturligvis ogsa ringe til os pa det anforte servicenummer. For indfrielse af garantikrav gælder folgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken vil bruge dette produiti forbindelse med udovelse af deres erhvervsmaessige aller andet selvastendigt arbejde. Disse garantibetingelser regulerer ekstra garantiyldeler, som nedenstaende producent lover kobei af sine nye aparater som supplement til den lovfasatte garanti. Garantibestemmeler fastsat ved lov berores ikke af naervaerende garanti. Vores garantiydelse er gratis.
2. Garantiydsen dakker udelukkende mangler pa et nyt apparat fra nedenstaende producent, der skyldes materiale- eller Produktionsfejl, og vi har ret til at vaelge, om sadanne mangler afhjelpes pa produitet, ell or pomktet udskiftes. Bemerk, at vore producerk er ikke konstrueret til erhvervmaessig, handværksmaessig erler fraglig brug. Garantien daekker saledes icke forhold, hvor produktet er blevet brugt i erhvervsmaessige, handværksmaessige eller faglige virksomheder ell er blevet udsat for lignende belastning.

3. Garantien dækker ikke folgende:

4. Skader på produitet som folge af tilssidesættelse af montagevejledningens anvisninger erer som folge af usagkyndig installation, tilssidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding erler strømtype) aller tilssidesættelse af vedligeholdses- og sikkerhedsforskrifter erer som folge af at produitet udsaettes for ikke normale miljebetingelser erller manglende pleje og vedligeholdse.

5. Skader på produitet som folge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produitet aller brug af værktøj er tilbehør, som ikke er godkendt), indtrængen af fremmedlegemeneri produitet (f.eks. sand, sten aller stov, transportskader), brug af vold eller eksterne pävirkninger udefra (f.eks. fordi produitet tabes).

6. Skader på produitet eller dele af produitet, der skyldes almindelig brug, normalt eller andet naturligt slid.

7. Garantiperioden udgør 24 maneder at regne fra købsdatoen. Garantikrav skal gores geldende inden garantiperiodens udlob og inden for to uger, after at defekten er blevet konstateret. Garantikrav kan ikke gores geldende after garantiperiodens udlob. Reparation eller udskiftning afproduktet medfærer ikke forlaengelse af garantiperioden, helleriske for eventuelt indbyggede reservedele. Dette gælder øsæ servicearbejder, der foretages på stedet.

8. Hvis du onsker at gore brug af garantien, bedes du melde det defekte produkt til: www.Einhell-Service.com. Sorg for at have kobskvitteringen erler anden form for documentation af kobot af det nye apparat ved handen. Apparater, der sendes ind uden passende dokumentation eler uden typeskilt, er udelukket fra garantiydelsen pa grund af manglende identificering. Er defekten omfattet af garantien, vil produit omgående blve repareret og returneret, ell er du vil modtage et helt nyt.

Mod betaling udbedreri naturligvis ogsa gerne defekter pa produktet, som ikke/ikke længe er omfátet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angar slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrakenninger i henhold til serviceinformationerne i nærverende betjeningsvejledning.
