| Tipo di prodotto | Trapano avvitatore senza fili per suolo e miscelazione |
| Marca | Einhell |
| Modello | GPEA 18150 Li BLSolo |
| Alimentazione | 18 V CC (batteria agli ioni di litio, non inclusa) |
| Velocità a vuoto | 125 giri/min |
| Porta-utensile | M14 |
| Diametro max. foratura/miscelazione | 150 mm |
| Peso | 5,7 kg |
| Livello di pressione sonora (LpA) | 79,4 dB(A) (incertezza K=3 dB) |
| Livello di potenza sonora (LWA) | 90,4 dB(A) (incertezza K=3 dB) |
| Vibrazione (ah) | 5,54 m/s² (incertezza K=1,5 m/s²) |
| Senso di rotazione | Avanti (2 livelli) e indietro |
| Indicatore di carica batteria | 3 LED: carica completa, parziale, vuota, temperatura anomala |
| Caricabatterie compatibile | Caricabatterie litio Einhell (LED verde lampeggiante = pronto, rosso = carica, ecc.) |
| Accessori inclusi | Trivella 150 mm, manuale d'uso, istruzioni di sicurezza |
| Uso previsto | Forare fori nel terreno e miscelare materiali da costruzione (malta, intonaco) |
| Manutenzione | Nessuna parte interna richiede manutenzione; pulire con panno umido |
| Protezione necessaria | Occhiali di protezione, protezione uditiva, guanti, scarpe di sicurezza |
| Garanzia | 24 mesi (condizioni: uso non professionale) |
| Grado di protezione | Non specificato (uso domestico) |
Domande frequenti - GPEA 18150 Li BLSolo EINHELL
Domande degli utenti su GPEA 18150 Li BLSolo EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale GPEA 18150 Li BLSolo - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GPEA 18150 Li BLSolo del marchio EINHELL.
MANUALE UTENTE GPEA 18150 Li BLSolo EINHELL

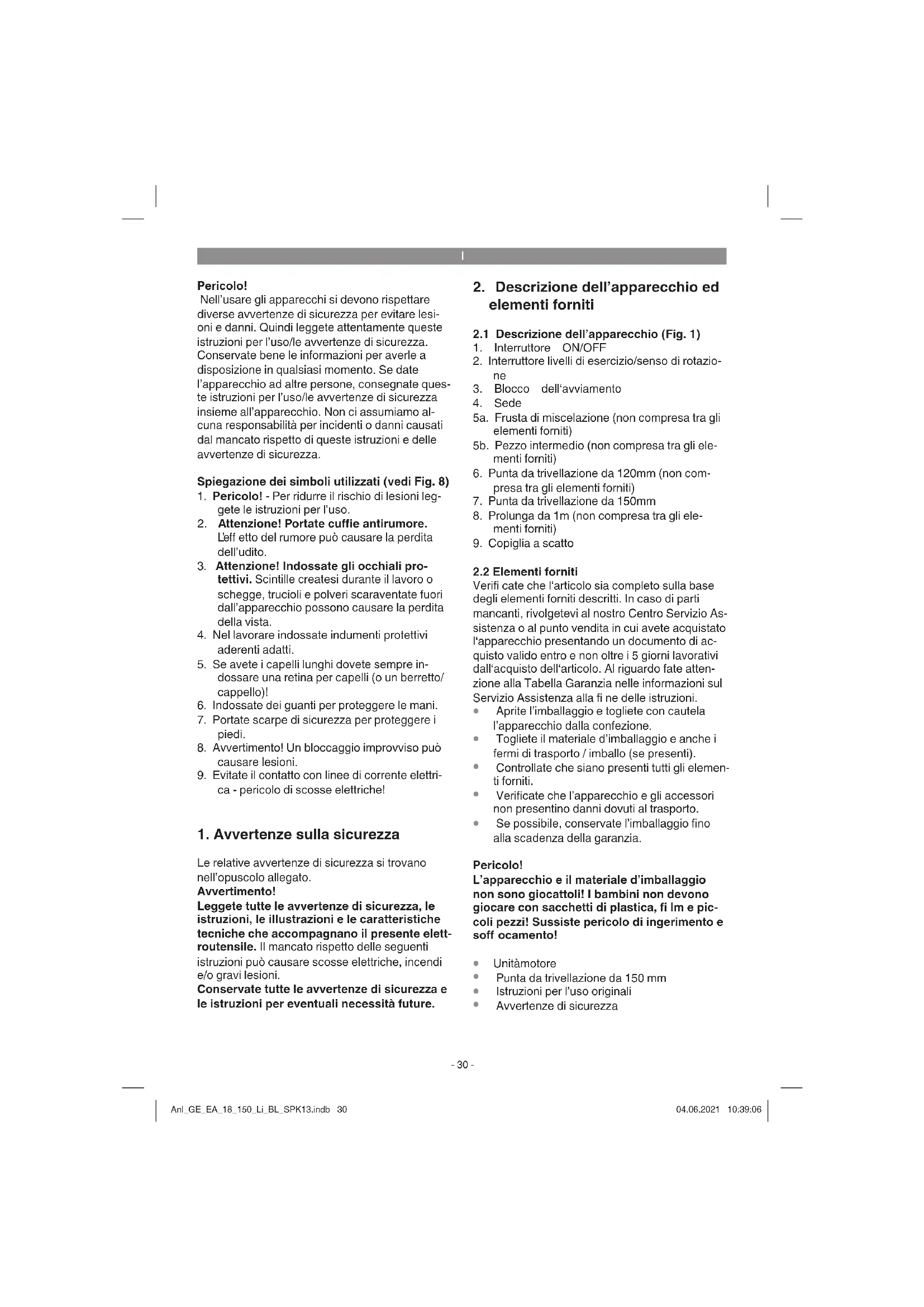

Istruzioni per l'uso originali Trivella a batteria
Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiaso momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.
Spiegazione dei symboli utilizzati (vedi Fig. 8)
- Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso.
- Attenzione! Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.
- Attenzione! Indossate gli occhiali protettivi. Scintille createesi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio posso sono causare la perdita della vista.
- Nel lavorare indossate indumenti protettivi aderenti adatti.
- Se avete i capelli lunghi dovete sempre indossare una retina per capelli (o un berretto/cappello)!
- Indossate dei quanti per proteggere le mani.
- Portate scarpe di sicurezza per proteggere i piedi.
- Aventimento! Un bloccaggio improvviso cui causare lesioni.
- Evitate il contatto con linee di corrente elettrica - pericolo di scosse elettriche!
1. Avverenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.
Avvertimento!
Leggete tutte le avverenze di sicurezza, le istruzioni, le illustrazioni e le caratteristiche tecniche che arrivagnano il presente elett-routensile. Il mancato rispetto delle seguenti istruzioni cui causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avventenze di sicurezza e le istruzioni per eventuali necessità future.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1)
- Interru tture ON/OFF
- Interruttore livelli di esercizio/senso di rotazione
- Blocco dell'avviamento
- Sede
5a. Frusta di miscelazione (non compresa tra gli elementi forniti)
5b. Pezzo intermedio (non compresa tra gli elementi forniti) - Punta da trivellazione da 120mm (non compresa tra gli elementi forniti)
- Punta da trivellazione da 150mm
- Prolunga da 1m (non compresa tra gli elementi forniti)
- Copiglia a scatto
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
- Togliete il materiale d'imballaggio eanchesi fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibie, conserve l'imballaggio fino alla scadenza della garanzia.
Pericolo!
L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezioni! Sussiste pericolo di ingerimento e soff ocamento!
Unitamotore
Punta da trivellazione da 150 mm
- Istruzioni per l'uso originali
- Avverntenze di sicurezza
3. Utilizzo proprio
A seconda dell'accessorio l'apparecchio è adatto per i seguenti scopi:
L'apparecchio va impiegato per eseguire fori nel terreno.
L'apparecchio è destinato a pescolare materiali da costruzione liquidi o in polvere quali malte, intonaci e sostanze simili. A seconda della consistenza del materiale e della quantità da pescolare si deve utilizzato la frusta di miscelazione adatta con il rispetto effetto di pescolatura.
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di uomini tipo che ne resultino.
Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impegre commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Alimentazione di tensione del motore: ... 18 V DC
Numero di giri al minimo .....125 min-1
Sede: M14
Diametro max. di foratura/di miscelazione: 150 mm Peso: .5,7 kg
Pericolo! Rumore e vibrazioni
I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 62841.
Livello di pressione acustica LpA 79,4 dB (A) Incertezza KpA .3 dB
Livello di potenza acustica LWA 90,4 dB (A)
Incertezza KWA 3 dB
Portate cuffi e antirumore.
Leff etto del rumore cui causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 62841.
Valore emissione vibrazioni a_n = 5,54m / s^2 Incertezza K = 1,5m / s^2
I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un tipo di prova normalizzato e posso sono essere usati per il confronto tra elettROUTensili di marchi diversi.
I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono essere usati ancche per una valutazione preliminare delle sollecitazioni.
Aventimento:
Le emissioni di vibrazioni e di rumori durante l'utilizzo effettivo dell'elettrotensile possono variate dai valori indicati a seconda del modo in cui I'lettrotensile viene utilizzato, in particolare a seconda del tipo di pezzo lavorato.
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
Utilizzate sostanto apparecchi in perfetto sta- to.
Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
- Fate eventually controllare l'appareccchio.
- Spegnete l'appareccchio se non lo utilizzato.
- Indossate i guanti.
Attenzione!
Rischi residui
Anche se dato elettROUTensile viene utilizzato secondo le norme, continuano a susistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericoli:
- Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
- Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
- Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.
5. Prima della messa in esercizio
5.1 Ricarica della batteria al litio (Fig. 2-3)
- Estraete la batteria (a) dall'impugnatura premendo verso il basso il tasto di arresto (b).
- Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (c) nella presa di corrente. Il LED verde inizia a lampeggiare.
- Spingete la batteria sul caricabatterie.
Al punto 10 (Indicatori caricabatterie) trovate una tabella con i significiati cui delle spi LED sul caricabatterie.
Se non fosse possibile ricaricare la batteria, verifi cate
- che sia presente tensione di rete sulla presa di corrente
- che ci sia un perfetto contatto dei contatti di ricarica del caricabatterie.
Se continuasse a non essere possibile ricaricare la batteria, inviate
- ilcaricabatterie
e la batteria
al nostro servizio di assistenza clienti.
5.2 Indicazione di carica della batteria (Fig. 2/Pos.e)
Premete l'interruttore per l'indicazione di carica della batteria (d). L'indicazione di carica della batteria (e) segnala lo stato di carica per mezzo di 3 spi LED.
Tutti e 3 i LED sono illuminati
La batteria è completamente carica.
1 LED o 2 LED sono illuminati
La batteria dispone di una suffi ciente carica residua.
1 LED lampeggia
La batteria è scarica, ricaricatela.
Tutti i LED lampeggiano:
La temperatura della batteria è scesa al di sotto del valore minimo. Togliete la batteria dall'apparecchio e lasciatela un giorno a temperatura ambiente. Se l'erro si presenta di nuovo, la batteria si è scarcata completeness ed difettosa. Togliete la batteria dall'apparecchio. Una batteria difettosa non deve più venire usata
ovvero ricaricata.
5.3 Montaggio dell'utensile
Togliete la batteria prima del montaggio per evitare che l'apparecchio si metta in moto.
Montaggio di frusta di miscelazione e pezzo intermedio (Fig. 4a-4b)
Montaggio frusta di miscelazione/punta da trivel- lazione/prolunga (Fig. 5a-5c)
6. Uso
6.1 Interruftore ON/OFF (Fig. 6/Pos. 1)
Tenete sempre l'apparecchio a motore con ambedue le mani sulle impugnature. Aff errate le impugnature opponendo il pollice e tenendo la mano destra sull'impugnatura di comando.
Accensione:
Premete il blocco dell'avviamento (3) e l'interruttore ON/OFF (1).
Spegnimento:
Mollate l'interrutture ON/OFF (1).
6.2 Interruttore livelli di esercizio/senso di rotazione (Fig. 1a/Pos.2)
A. Rotazione destrorsa livello 1
B. Rotazione destrorsa livello 2
C. Rotazione sinistrorsa
6.3 Sostituzione delle lame (Fig. 5d/Pos. A) delle punte da trivellazione da 120mm e 150mm .
Le lame vengono sostituite come indicato nella Fig. 5d.
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Togliete sempre la batteria prima di eseguire regolazioni sull'apparecchio.
7.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
- Consigliamo di pulire l'apparecchio subito\ ismo\ 0.5 kg/kg 1.5 kg/kg 2.5 kg/kg 3.5 kg/kg 4.5 kg/kg 5 kg/kg 6 kg/kg 7 kg/kg 8 kg/kg 9 kg/kg 10 kg/kg 11 kg/kg 12 kg/kg 13 kg/kg 14 kg/kg 15 kg/kg 16 kg/kg 17 kg/kg 18 kg/kg 19 kg/kg 20 kg/kg 21 kg/kg 22 kg/kg 23 kg/kg 24 kg/kg 25 kg/kg 26 kg/kg 27 kg/kg 28 kg/kg 29 kg/kg 30 kg/kg 31 kg/kg 32 kg/kg 33 kg/kg 34 kg/kg 35 kg/kg 36 kg/kg 37 kg/kg 38 kg/kg 39 kg/kg 40 kg/kg 41 kg/kg 42 kg/kg 43 kg/kg 44 kg/kg 45 kg/kg 46 kg/kg 47 kg/kg 48 kg/kg 49 kg/kg 50 kg/kg 51 kg/kg 52 kg/kg 53 kg/kg 54 kg/kg 55 kg/kg 56 kg/kg 57 kg/kg 58 kg/kg 59 kg/kg 60 kg/kg 61 kg/kg 62 kg/kg 63 kg/kg 64 kg/kg 65 kg/kg 66 kg/kg 67 kg/kg 68 kg/kg 69 kg/kg 70 kg/kg
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
7.2 Manutenzione
All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
7.3 Ordinazione di pezzi di ricambio e accessori
In caso di ordinazione di pezioni di ricambio è necessarioindicarequanto segue:
- Tipo di apparecchio
-Numero di articolo dell'apparecchio
-Numero di identificazione dell'apparecchio
-Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda
www.Einhell-Service.com
Consiglio! Per un buon risultato di lavoro consigliamo gli accessori di qualità di kwb! www.kwb.eu welcome@kwb.eu
10. Inditori caricabatterie
| Stato indicatori | Significato e intervenuti | |
| LED rosso | LED verde | |
| Spento Lampegia Pronto | all'esercizio Il caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie. | |
| Acceso Spento Ricarica | Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i rela-tivi tempi di ricarica si veda direttamente sul caricabatterie. Avvertenza! In base alla carica residua della batteria i tempi di ricarica efettivi sono variate leggermente da quelli indicati. | |
| Spento Acceso La batteria | è ricaricata e pronta per l'uso. Poi l'apparecchio passa alla ricarica lenta fine a completare il processo. A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min. Intervento: Togliete la batteria dal caricabatterie. Staccate il caricabatterie alla rete. | |
| Lampegia Spento Regolatore di carica | Il caricabatterie si trova nella modalità di ricarica lenta. In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e la ricarica richiede più tempo. Ciò può dovuto ai seguenti motivi: - La batteria non è stata ricaricata per molto tempo. - La temperature della batteria non si trovale nel range ideale. Intervento: Attendete la fine della ricarica, siouldo comunique continuare a ricaricare la batteria. | |
| Lampegia Lampegia Anomalia | La ricarica non è più possibile. La batteria è difettosa. Intervento: Una batteria difettosa non deve più venire ricaricata. Togliete la batteria dal caricabatterie. | |
| Acceso Acceso Anomalia | termica La batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C) Intervento: Togliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). | |
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifi uti domestici!
Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione:
il propriétario dell'appareccchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'appareccchio. L'appareccchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o l'ulteriori coproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicità autorizzazione da parte della Einhell Germany AG.
Con riserva di apportare modifi che tecniche
Informazioni sul Servizio Assistenza
In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.
| Categoria Esempio | |
| Parti soggetti ad usura * Batteria | |
| Materiale di consumo/parti di consumo * | |
| Parti mancanti |
- non necessariamente compreso tra gli elementi forniti!
In presenza di difetti o errorsi vi preghiamo di denominare il caso sul site internet www.Einhell-Service.com. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:
L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?
Descrivete che casa non funziona.
Certificato di garanzia
Gentili clienti,
i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:
- Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
- La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.
Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.
3. Sono esclusi dalla nostra garanzia:
- Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
- Danni all'apparecchio dovuti a usi improprio illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).
-
Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.
-
Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.
- Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettoso tramite situ internet: www.Einhell-Service.com. Tenete a portata di mano il documento di acquisito o altri documenti come provale dell'accioso del vosto apparecchio nuovo. Apparecchi inviati nelle relativi documento o除去 targhetta d'identificazione sono escludi nella prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il detimento dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.
Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.
Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
