GPEA 18150 Li BLSolo - Vrtalnik EINHELL - Brezplačna navodila za uporabo

Vrsta izdelka	Brezžični vrtalnik za tla in mešanje
Znamka	Einhell
Model	GPEA 18150 Li BLSolo
Napajanje	18 V DC (litij-ionska baterija, ni priložena)
Prosta hitrost	125 vrt/min
Vpenjalo	M14
Največji premer vrtanja/mešanja	150 mm
Teža	5,7 kg
Raven zvočnega tlaka (LpA)	79,4 dB(A) (negotovost K=3 dB)
Raven zvočne moči (LWA)	90,4 dB(A) (negotovost K=3 dB)
Vibracije (ah)	5,54 m/s² (negotovost K=1,5 m/s²)
Smer vrtenja	Naprej (2 stopnji) in nazaj
Indikator napolnjenosti baterije	3 LED: popolnoma napolnjena, delno napolnjena, prazna, nenormalna temperatura
Združljiv polnilnik	Litij-ionski polnilnik Einhell (zelena LED utripa = pripravljen, rdeča = polnjenje, itd.)
Priloženi dodatki	Sveder 150 mm, navodila za uporabo, varnostna navodila
Predvidena uporaba	Vrtanje lukenj v tla in mešanje gradbenih materialov (malta, omet)
Vzdrževanje	Nobenih notranjih delov, ki zahtevajo vzdrževanje; čiščenje z vlažno krpo
Potrebna zaščita	Zaščitna očala, zaščita sluha, rokavice, varnostni čevlji
Garancija	24 mesecev (pogoji: neprofesionalna uporaba)
Stopnja zaščite	Ni določeno (gospodinjska uporaba)

Pogosto zastavljena vprašanja - GPEA 18150 Li BLSolo EINHELL

Kako napolniti baterijo vrtalnika Einhell GPEA 18150 Li BLSolo?

Odstranite baterijo iz naprave s pritiskom na zaporno tipko. Priključite polnilnik na električno omrežje (preverite napetost). Vstavite baterijo v polnilnik. Zelena LED utripa med polnjenjem in zasveti neprekinjeno, ko je napolnjena. Če rdeča LED utripa, to pomeni napako ali nenormalno temperaturo; pustite, da se baterija ohladi.

Katere smeri vrtenja so na voljo?

Stikalo za stopnje/smer vrtenja omogoča tri položaje: A: desno stopnja 1, B: desno stopnja 2, C: levo. Uporabite levo smer za odvijanje ali odstranjevanje orodij.

Kako zamenjati rezila svedra?

Za zamenjavo rezil (slika 5d) najprej odstranite baterijo. Odvijte obrabljena rezila in pritrdite nova v skladu z označeno smerjo. Uporabite združljiva rezila premera 120 mm ali 150 mm.

Kakšna je garancijska doba naprave?

Garancija traja 24 mesecev od datuma nakupa in velja za gospodinjsko (neprofesionalno) uporabo. Za uveljavljanje garancije prijavite napako na www.Einhell-Service.com s priloženim dokazilom o nakupu.

Ali lahko ta vrtalnik uporabljam za mešanje malte?

Da, z ustreznim mešalom (ni priloženo) in vmesnim delom. Stroj je namenjen mešanju tekočih in praškastih gradbenih materialov, kot so malta, omet in podobne snovi.

Kako očistiti napravo?

Pred čiščenjem izključite baterijo. Uporabite vlažno krpo z malo blagega mila. Ne pustite, da voda prodre v notranjost. Ne uporabljajte agresivnih sredstev. Prah iz zračnih rež izpihajte z nizkotlačnim stisnjenim zrakom.

Kaj storiti, če se baterija ne polni?

Preverite omrežno napetost in stik polnilnih kontaktov. Če težava vztraja, pošljite polnilnik in baterijo v servis. Ne poskušajte sami popravljati.

Kakšna zaščitna oprema je priporočena?

Nosite zaščitna očala, zaščito sluha (protihrupne slušalke), rokavice, varnostne čevlje in mrežo za lase pri dolgih laseh. Pri delu, ki ustvarja prah, je priporočljiva maska proti prahu.

Kako ugotovim stanje napolnjenosti baterije?

Pritisnite stikalo indikatorja (d): 3 LED svetijo = popolnoma napolnjena; 2 ali 1 LED = delno napolnjena; 1 LED utripa = prazna baterija; vse LED utripajo = nenormalna temperatura (pustite 24 ur pri sobni temperaturi).

Kje najdem nadomestne dele?

Nadomestne dele naročite na www.Einhell-Service.com z navedbo tipa, referenčne številke in identifikacijske številke naprave ter številke dela. Vrhunski dodatki so na voljo na www.kwb.eu.

NAVODILA ZA UPORABO GPEA 18150 Li BLSolo EINHELL

Pustit vypinač zap/vyp (1).

6.2 Prepinae spinacich stapnov/smeru otacania (obr. 1a/pos. 2)

A. Pravotocivy chod stupen 1
B. Pravotocivy chod stupen 2
C: Lavotocivy chod

6.3 Vymena nozov (obr. 5d/pos. A) na zem-nom vrtaku 120 mm a 150 mm.

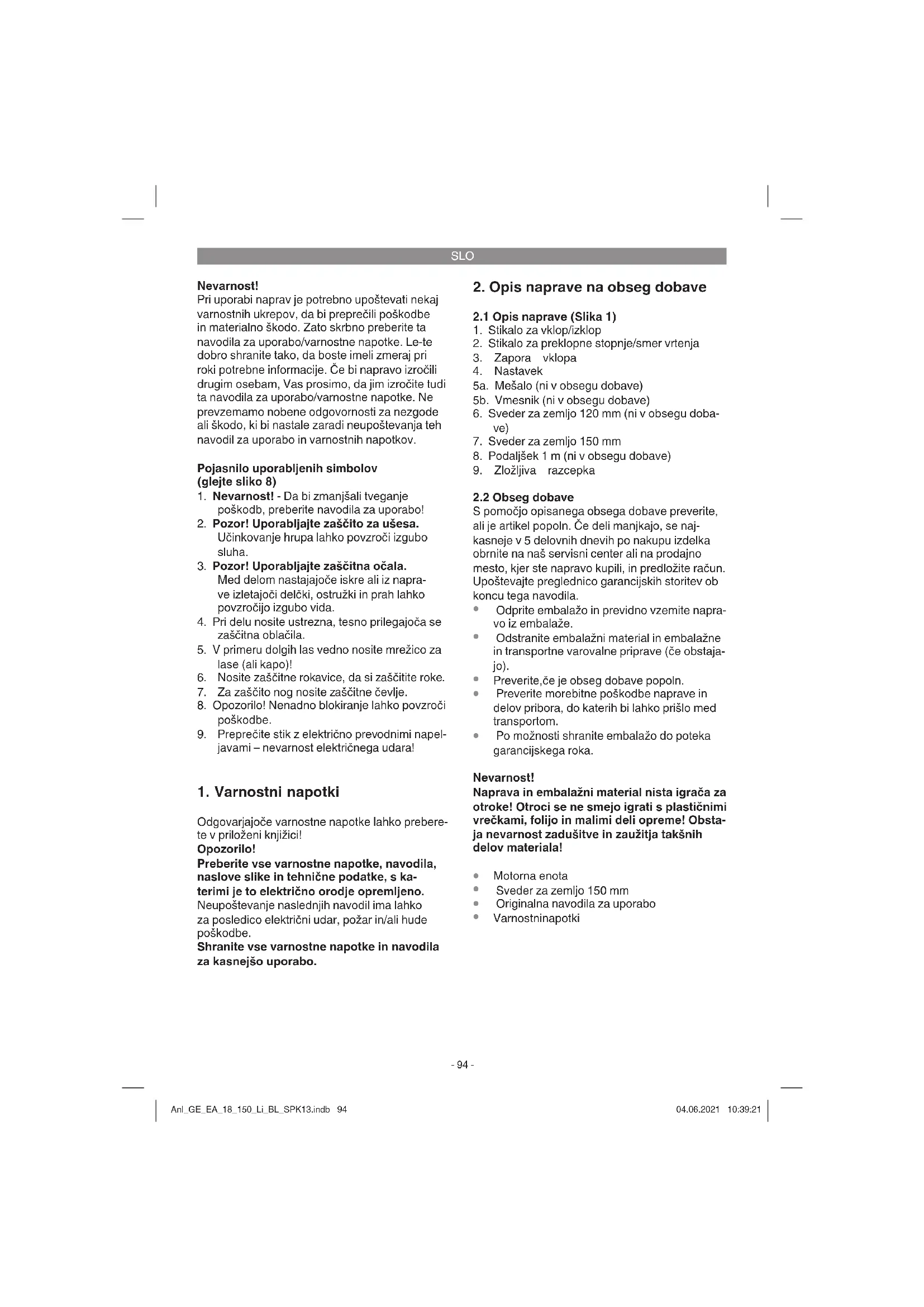

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (glejte sliko 8)

1. Nevarnost! - Da bi zmanjsali tveganje poskodb, preberite navodila za uporabo!
2. Pozor! Uporabljaje zašcitza ušesa. Učinkovanje hrupa lahko povzroci izgubosluha.
3. Pozor! Uporabljate zašcitna očala. Med delom nastajoče iskre ali iz naprav ve izletajovi delčki, ostruzki in prah lahko povzroćijo izgubo vida.
4. Pri delu nosite ustrezna, tesno prilegajoca se zašcitna oblačila.
5. V primeru dolgih las vedno nosite mrezico za lase (ali kapo)!
6. Nosite zašcitne rokavice, da si zašcitite roke.
7. Za zašćito nog nosite zašćitnečevlje.
8. Oporzorilo! Nenadno blokiranje lahko povzroci poskodbe.
9. Prepreci stik z elektricno prevodnimi napeljavami - nevarmost elektricnega udara!

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere- te v prilozeni knjižicic!

Oporzorilo!

Preberite vse varnostne napotke, navodila, naslove slike in tehnicne podatke, ka-terimi je to elektrico orodje opremljeno.

Neuostoovanje naslednjih navodil ima lahko za posledico elektrichi udar, požar in/ali hude poskodbe.

Shranite vse varnostne napotke in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Slika 1)

1. Stikalo za vklop/izklop
2. Stikalo za preklopne stopnje/smer vrtenja
3. Zapora vklopa
4. Nastavek
   5a. Mešalo (ni v obsegu dobave)
   5b. Vmesnik (ni v obsegu dobave)
5. Sveder za zempljo 120 mm (ni v obsegu doba-ve)
6. Sveder za zemljo 150 mm
7. Podaljsek 1 m (ni v obsegu dobave)
8. Zložljiva razcepka

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisi center ali na prodajno mesto, kjer ste napravo kopil, in predložte račun. Upostevajte preglednico garancijskih storitev ob koncu tega navodila.

• Odprite embalažo in previdno vzemite napravoy iz embalaje.
• Odstranite embalazni material in embalazne in transporte varovalne priprave (ce obstaja-jo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazo do poteka garancijskega roka.

Nevarnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plasticnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja takšinih delov materiala!

• Motorna enota
  Sveder za zempljo 150 mm
  Originalna navodila za uporabo
  Varnostninapatki

SLO

3. Predpisana namenska uporaba

Odvisno od dolocenega dodatka je stroj prime za:

Stroj se uporablja za vrtanje zemeljskih izvrtin.
Stroj je namenjen meşanju tekovičin in prăskastih gradbeniḥ materialov, kot so malta, ometi in podobniḥ snovi. Glede na zgradbo materiala in kolićino, ko je Želimo umešati, uporabite ustrezni mešalnik z ustreznim mešalnim učinkom.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakrsnekoli poškodbe ali škodo, ki bi nastale zaradi nedovljene uporabe, nosi odgovornost uporabnik/upravlaje in ne proizvajalec.

Prosimo, da upostevate, da nase naprave nisobile konstruirane za namene uporabe v obtrnistvu ali industriji. Ne prevzemamo nobene odgovor-nosti, ce je bila naprava uporabljana v obtrnistvu ali industriji ter v podobnih dejavnostih.

4. Tehnicni podatki

Napajané motorja: 18 V d.c

Stevilo obratov prostem teku: 125 min

Nastavek: M14

najv. vrtalni/mešalni premer: 150 mm

Teza: 5,7 kg

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841.

Nivo zvočega tlaka L_dA 79,4 dB (A)

Negotovost K 3 dB

Nivo zvoene moi Lw 90,4 dB (A)

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841.

Emisijks vrednost vibracij a_h = 5,54 ~m / s^2

Negotovost K = 1,5 m/s²

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in jo je mogoce zaprimerjavo elektricega orodja primerjati z drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je mozno uporabiti tudi za predhodno oceno obretenite.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med dejanso uporabo elektricega orodja razlukijejo od navenenih vrednosti, kar je odvisno od načina uporabe elektricega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezi s konstrukcijo in izvedbo tega elektricnega orodja:

1. Pośkodbe pljuc, Če ne uporabljate primnerne protiprasne zašcitne maske.
2. Pośkodbe sulha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlino.

SLO

5. Pred uporabo

5.1 Polnjenje litijevega akumulatorskega vložka (sl. 2-3)

1. Povlecite akumulatorski vlozek (a) iz ročaja, ob tem potisnite zaskocno tipko (b) navzdol.
2. Primerajte, ali se omreznapetost na tipski tablici ujema z omreznopacetostjo, ki je na voljo.Vklučite vtic naprave za poljinje (c) v. zidno vticnico.Zelena lučka LED začne utripati.
3. Akumulator potisnite na polnilno napravo.

V tocki 10 (prikaz polnilca) Najdete tabelo s pomeni prikaza LED-diod na polnilni naprvi.

Ce poljenje akumulatorskega vložka ni mogoce, preverite, ali

jevticnica pod napetostjo.
je vzpostavljen brezhiben Kontakt na polnilinih kontaktih naprave za poljenje.

Ce polnjenje akumulatorskega vložka še vedno ni mogoče,

polnilnik
in akumulatorski vlozek

5.2 Prikaz capacitete akumulatorja (sl. 2/porz. e)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (d). Prikazzmogljivosti akumulatorja (e) signalizira stanje napoljenosti akumulatorjas 3 luckami LED.

Vse 3 LED-lucke svetijo:

Akumulator je do konca napolnjen.

Akumulator je še zadostno napoljen.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lucke utripajo:

Temperatura akumulatorjna dinosezena.Akumulator odstranite od naprave in ga pusite en dan na sobni temperaturi. Ce se napaka ponovno pojavi,je bil akumulator globinski izpraznjen in je okvarjen.Akumulator odstranite od naprave.Okarjenega akumulatorja ne smete već uporabljati ali polniti.

5.3 Montaza orodja

Pred montazo odstranite akumulator, da preprecite zagon stroja.

Montaşa meşala in vmesnika (sl. 4a-4b)

Montaza mešala/svedra/podaljška (sl. 5a-5c)

6. Uporaba

6.1 Stikalo za vklop/izklop (slika 6/poz. 1)

Motorni stroj za rocaje vedno drzite z obema rokama. Rocaje cvrsto oprimite s palcema, desna roka mora biti na upravljalnem rocaju.

Vklop:

Pritisnite zaporo vklopa (3) in stikalo za vklop/ izklop (1).

Izklop:

Spustite stikalo za vklop/izklop (1).

6.2 Stikalo za preklopne stopnje/smer vrtenja (sl. 1a/pos.2)

7. Cišćenje, vždrževanje in narocanje nadomestnih delov

Nevarnost!

Pred vsemi cistilnimi deli odstranite akumulator.

7.1 Ciscenje

• Zašcitno opremo, zračne reze in ohišje motorjva vzdřžujte kar se le da v stanju bred prisotnosti prahu in umazanje. Napravo obrisite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
• Priporocamo, da napravo očistite nepsoredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cisilinih ali razredcinih sredstev; le-ta lahko poskodujepo plasticne delapnaprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode

SLO

v elektrico napravo povecuje tveganje elektriconega udara.

7.2 Vzdhrževanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

7.3 Seznam nadomestnih delov in dodatne opreme:

Pri narocanju nadomestnih delov navedite naslednje:

tip naprave

st,art,naprave
ID-Stevilka naprave
- stevilka potrebnega nadomestnega dela Aktualne cene in informacije lahko najdete na splletni strani: www.Einhell-Service.com

Namig! Za dobre delovne
rezultate priporočamo kakovostno dodatno opremodružbe! www.kwb.eu
[e-mail]

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prišlo do poskodb med transportom. Ta embalža je surovi-na in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot NPR. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališću, da bo pravilno odstranjena. Če ne poz-nate primernih zbirališć, se pozanimajte pri svoji občinski upravi.

9. Skladisčenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnom mestu. Optimalna skladišcna temperature je med 5 in 30^ . Elektricno orodje shranujte v originalni embalazi.

SLO

10. Prikaz polnilnika

Prikaz stanja		Pomen in ukrepl
RdečaLED-dioda	ZelenaLED-dioda
Izklop Utripa	Pripravljeno	na uporaboPolnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku
Vklop Izklop	Poljenje	Polnilnik polni akumulator v načinu hitrega polnenja. Časi polnenja so navedeni na polnilniku.Oporzorilò Dejanski Časi polnenja se lahko nekoliko razlukujejo od navedeni Časov polnenja glide na obstojće stanje polnosti.
Izklop Vklop	Akumulator je poln in pripravljen na uporabo.Nato se preklopi v blago polnenje, dokler ni povsem poln.Akumulator pustite v polnilniku prblžno 15 minut dlje.Ukrep:Akumulator odstranite iz polnilika. Polnilnik ločite od omrežja.
Utripa Izklop	Prilagodilno	polnenjePolnilnik je v načinu pazljivega polnenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebujе več Časa. Vzroki so lahko naslednji:- Akumulatorja zelo dolgo niste polnili.- Temperatura akumulatorja ni v idealnem območju.Ukrep:Počakajte do konca postopka polnenja, akumulator lahko kljub temu pol-nite naprej.
Utripa Utripa	Napaka	Postopek polnenja ni mogoc. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilika.
Vklop Vklop	Motnja temperature	Akumulator je prevrč (npr. neposredni sončni Žarki) ali prehladen (pod 0°C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20°C).

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske oypadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:
Lastnik elektrickne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem reciklaranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvizernem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih opadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih komponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljaoch papirjev o proizvodu, tudipozvlcekh, je dovoljenoismo z izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

Servisneinformacije

V vseh drzavah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servinisimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrnimi deli ali oskrba s potrosnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Akumulator
Obrabni material/ obrabi deli*
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

• Je naprava nekoc delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opišite to napacno delovanje.

SLO

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrlo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno sluzbo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni stevilki servisne sluzbe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izkljucno porabniku, tj. fizichim osebam, ki tega izdelka ne bodo uporabljale za svjo obr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadevieni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na naprvi, ki je nastala zaradi neuostoivanja navodil za monta lo ali zaradi nestrokovne instalacije, neuostoivanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neuostoivanja navodil za vzdhrzevanje in varnostnih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrzevanja.

3. Skoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi prebremite naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poskodb pri transportu), uporabe sile ali zunanje sile (npr. poskodbe pri padcih).

4. Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevk je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitèv, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno naprvo prijavite na: www.Einhell-Service.com. Prijavte račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izklujcene iz garancijskh storitevt, są jih ni:no no no uvstiti. Če je okvara zajeta v nasih garancijskh storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.
